Распиновка разъемов автомагнитолы Mazda: основные особенности

Правильная распиновка разъемов автомагнитолы Mazda крайне важна при самостоятельной установке головного устройства. Это позволяет избежать множества проблем и корректно подключить все провода. Рассмотрим основные моменты, на которые стоит обратить внимание:

  • Большинство современных разъемов Mazda, включая штатные устройства, оснащены двумя стандартными разъемами ISO.
  • Один из разъемов ISO (обычно коричневого или серого цвета) отвечает за подключение питания.
  • Второй разъем ISO (черного цвета) предназначен для подключения акустической системы.
  • В некоторых моделях Mazda могут использоваться нестандартные разъемы. В этом случае потребуется приобрести специальный переходник.

Схема подключения магнитолы Mazda 3 2018 года

Для корректной установки новой магнитолы в Mazda 3 2018 года необходимо знать назначение каждого провода. Ниже приведена схема подключения основных проводов:


  • Зеленый провод — постоянное питание +12В от аккумулятора
  • Серый провод — питание +12В от замка зажигания
  • Черный провод — масса (-)
  • Светло-зеленый провод — положительный провод левого переднего динамика
  • Красный провод — отрицательный провод левого переднего динамика
  • Розовый провод — положительный провод правого переднего динамика
  • Зеленый провод — отрицательный провод правого переднего динамика
  • Синий провод — положительный провод левого заднего динамика
  • Серый провод — отрицательный провод левого заднего динамика
  • Коричневый провод — положительный провод правого заднего динамика
  • Голубой провод — отрицательный провод правого заднего динамика

Особенности подключения штатной магнитолы Mazda

При подключении штатной магнитолы Mazda следует учитывать ряд важных моментов:

  • Питание магнитолы должно подключаться напрямую к аккумулятору через предохранитель
  • Провод включения устройства необходимо соединить с проводом, на котором появляется напряжение при повороте ключа зажигания
  • Провод подсветки следует подключить к габаритным огням автомобиля
  • Провод ручного тормоза соединяется с соответствующим проводом в автомобиле
  • Провод включения антенны подключается к специальному выходу на магнитоле

Как правильно подключить усилитель и сабвуфер в Mazda 3

Установка дополнительного усилителя и сабвуфера в Mazda 3 позволяет значительно улучшить качество звучания аудиосистемы. При подключении следует придерживаться следующего алгоритма:


  1. Определите место для установки усилителя (обычно под сиденьем водителя)
  2. Проложите силовой кабель от аккумулятора к усилителю
  3. Подключите RCA-кабели от головного устройства к входам усилителя
  4. Соедините выходы усилителя с динамиками и сабвуфером
  5. Подключите провод включения усилителя к соответствующему выходу на магнитоле
  6. Настройте фильтры и уровни усиления на усилителе

Распространенные проблемы при подключении магнитолы Mazda

При самостоятельной установке магнитолы в автомобиль Mazda могут возникнуть некоторые сложности. Рассмотрим наиболее частые проблемы и способы их решения:

  • Отсутствие звука — проверьте правильность подключения проводов динамиков
  • Магнитола не включается — убедитесь в корректном подключении питания
  • Помехи в динамиках — используйте качественные экранированные провода
  • Не работает подсветка — проверьте подключение провода подсветки
  • Быстрая разрядка аккумулятора — убедитесь, что питание подключено через замок зажигания

Полезные советы по установке магнитолы в Mazda 3

Чтобы процесс установки прошел максимально гладко, воспользуйтесь следующими рекомендациями:

  • Перед началом работ отключите аккумулятор автомобиля
  • Используйте специальные инструменты для демонтажа штатной магнитолы
  • Приобретите переходную рамку для корректной установки новой магнитолы
  • Все соединения проводов выполняйте с помощью пайки или обжимных клемм
  • Изолируйте места соединений проводов термоусадочной трубкой
  • При прокладке проводов избегайте острых краев и движущихся частей
  • После установки проверьте работу всех функций магнитолы

Заключение

Правильное подключение магнитолы в автомобиле Mazda 3 требует внимательности и знания особенностей электрооборудования конкретной модели. Следуя приведенным рекомендациям и схемам, вы сможете самостоятельно установить новое головное устройство или модернизировать штатную аудиосистему. При возникновении сложностей рекомендуется обратиться к специалистам для получения квалифицированной помощи.


штатное головное устройство, распиновка, камера на Mazda 3

Учитывая техническую эволюцию штатная магнитола Мазда 3 BL на данный момент не отвечает требованиям водителей. Поэтому многие хотят ее заменить, а производители головных устройств предлагают свой продукт. Каждый из них старается внедрить максимум полезных функций, чтобы сделать транспортное средство комфортным и технологичным. Это позволяет водителю выбрать головное устройство с подходящим ему функционалом, техническими характеристиками и ценой.

Содержание

  1. Как снять штатную магнитолу Mazda 3 BL
  2. Распиновка
  3. Mazda 3 магнитола Android с крутилками
  4. Камера заднего вида
  5. Сенсорная Андроид магнитола Мазда 3 BL (Seicane)
  6. Головное устройство от Pioneer
  7. Заключение

Как снять штатную магнитолу Mazda 3 BL

(Ссылка на источник фото)
  • Чтобы снять штатную магнитолу Мазда 3 БЛ, нужно сделать следующее:
  • Отсоединить контакты с АКБ.
  • Снять панель с центральным дефлекторами.
Когда сняли дефлекторы видим такую картину
  • Открутить два самореза.
  • Вытянуть магнитолу на себя.
  • Отсоединить штекеры.

Штатная магнитола Мазда 3 лежит на направляющих и держится на 4-х ножках.

Замена колодок (передних и задних) Мазда 3 BL своими руками

Распиновка

Распиновка разъемов автомагнитолы мазда (Ссылка на источник фото)

Для правильного подключения головного устройства в автомобилях Mazda 3 BL предусмотрена распиновка — схематическое отображение входов с расшифровкой.

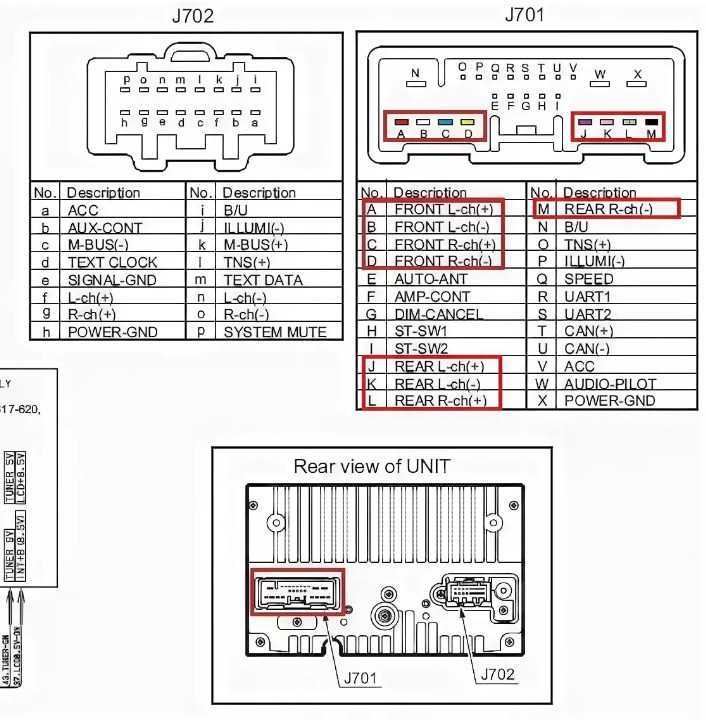

Распиновка штатной магнитолы Мазда 3:

Расшифровка схемы подключения:

  • ACC(a) — вход для подключения ЗЗ;
  • AUX-CONT(b) — линейный вход, отвечающий за активацию кнопки Медиа;
  • M-Bus(c) — минус;
  • TEXT CLOCK(d) — синхронизация даты и времени;
  • GND(e) — масса;
  • Illum(j) — подсветка;
  • TNS(l) — плюс;
  • MUTE(p) — активирует режим без звука.

Распиновка динамиков на схеме предельно понятна. Надписи указывают куда какой кабель подключать.

Изучаем блоки предохранителей Мазда 3 BL

Mazda 3 магнитола Android с крутилками

(Ссылка на источник фото)

Андроид магнитола Мазда 3 имеет много полезных функций. Ее установка мало отличается от монтажа других моделей магнитол Мазда 3 BL.

Единственной проблемой при установке является подключение разъема AUX, расположенного в подлокотнике, с головным устройством. Как выяснилось, к штатному шнуру требуется специальный переходник, который отсутствует в комплекте.

После замены штатного устройства, чувствуется существенная разница:

  • Мазда 3 BL стал функциональным и технологичным чем прежде.
  • Появляется возможность отвечать на входящие звонки прямо с ГУ.
  • При подключении модема можно использовать авто как точку доступа.
  • Можно слушать музыку через bluetooth с телефона и пользоваться многими приложениями Android.
  • Возможность использовать камеру заднего вида, которая выводит картинку на экран при включении задней передачи.

Помимо этого, головное устройство синхронизировано с кнопками руля, с которого можно управлять радио, музыкой и другими функциями. Помимо преимуществ, у магнитолы есть свои недостатки:

  • Потребность подсоединять выносной микрофон, который можно найти в комплекте. Без него невозможно пользоваться связью, так как встроенный микрофон имеет недостаточную мощность для комфортных переговоров.
  • Отсутствие функции увеличения громкости с разгоном авто.
  • Необходимость покупки переходника для подключения разъема AUX. Без него нельзя подключить камеру заднего вида.
  • Низкая яркость дисплея.
  • Несмотря на все недостатки, модель все-таки оправдывает затраты и ожидания.

Меняем лампочки (лампы) на Мазда 3 BL

Камера заднего вида

При покупке функционального головного устройства на базе Android, грех не воспользоваться всеми его доступными возможностями. Одной из таких функций является использование камеры заднего вида. Обидно когда при включении задней передачи включается функция передачи сигнала, но на мониторе ничего не отображается, так как камера еще не установлена.

камера, установленная вместо плафона освещения (Ссылка на источник фото)

Теоретически процесс установки камеры штатной магнитолы не подразумевает каких-либо сложностей, но в практике с ними придется столкнуться. В данном случае установка камеры на Mazda 3 BL осуществляется вместо освещения заднего номера в плафон. Снимается он легко: сначала нужно откинуть защелки и протолкнуть плафон внутрь конструкции авто, после чего он легко освобождается без снятия бампера. Затем нужно снять стекло и разобрать его, что вставить камеру.

Возможно она не будет влазить в плафон, поэтому придется подрезать его основание и вывести провод таким образом, чтобы он не мешал установке камеры. Когда она равномерно станет в плафон, можно закрыть защелки и приступить к монтажу отслеживающего устройства на место подсветки. Здесь придется слегка подрезать бампер Mazda 3 BL, чтобы плафон с камерой и проводами поместился в проем.

Подключение камеры Мазда 3 2 поколения зависит от особенностей бортового компьютера. Если камера включается через адаптер (can-bus) устройства, то нужно соединить камеру с ГУ посредством кабеля AUX, а питание подключить на фонарь заднего хода.

Далее по проводке. Так как у меня за включение камеры отвечает can-bus, то надо было провести провод с тюльпанами от ГУ до камеры, а питание камеры, как и многие, подключил на габарит заднего хода. При этом нужно быть готовым к тому, что провод окажется коротким (в зависимости от пути по которому он будет проложен) и его придется наращивать или менять на более длинный.

Чтобы определить, какие провода отвечают за задних ход, нужно снять заглушку габарита и посмотреть цвета проводов. После подключения следуют протестировать работу головного устройства и камеры Мазда 3 II. Если все работает, можно собирать все, что было разобрано для подключения камеры.

Замена топливного фильтра Мазда 3 BL без снятия бака

Сенсорная Андроид магнитола Мазда 3 BL (Seicane)

Общая картина всей проводки

Учитывая, что большинство проводов и разъемов отличаются друг от друга размерами и формой, то подключить штатную магнитолу мазда 3 BL будет легко. После того как все подключено вставляем головное устройство, так чтобы его верхние ножки вошли в соответствующие отверстия на панели. Когда оно стало на место, нужно зафиксировать его дефлекторами. Также не забывайте о клемме, которую снимали с АКБ.

После того как магнитола Mazda 3 BL установлена, ее стоит настроить. Для этого потребуется выполнить следующее:

Зайти в настройку логотипа и нажать на лого в памяти ГУ. Затем устанавливается значок, который будет отображаться при запуске бортового компьютера Mazda 3 II.

При проблемах с бк и рулевым управлением нужно перейти в «настройки для разработчика», ввести пароль (8888) и выбрать «protocol settings».

В появившемся списке нужно выбрать «raise» слева и «Mazda» справа.

Установка даты и времени осуществляется в меню «настройки автомобиля».

На этом настройку ГУ можно считать завершенной.

Меняем передние и задние амортизаторы Мазда 3 BL

Головное устройство от Pioneer

На удивление многим автолюбителям, магнитолу Pioneer MVH-A300V можно установить вместо штатной магнитолы Mazda 3 BL, при этом сохранятся не только функции головного устройства, но и привлекательный дизайн авто.

(Ссылка на источник фото)

Чтобы осуществить это, потребуется дополнительные элементы:

OEM рамка под головное устройство 2-DIN от рестайлинговой Мазда Axela BL, которая неплохо вписывается в интерьер, компенсируя маленький размер магнитолы.

Адаптер от РУ Zexma с готовым переходником MFD207MZ позволяет сохранить функционал ГУ.

Для соединения между разъемами Мазды и Пионера потребуется специальный антенный переходник.

ОЕМ-приблуда (C830V6549) в роли штатного разъема AUX.

Помимо этого потребуется переходной мультимедийный стерео кабель, с двумя тюльпанами с одного края и стандартным штекером «под наушники» с другого края.

В результате установки удалось сохранить все штатные функции магнитолы Мазда 3 BL, при этом внешний вид устройства не испортил интерьер. Но самым огромным плюсом в данной установке оказался качественный звук.

Замена шаровых опор Мазда 3 BL

Заключение

Как выяснилось, штатная магнитола Мазда 3 BL — это универсальное устройство для улучшения функций авто. Кроме этого, она позволяет оптимизировать их по предпочтению владельца. Распиновка модели помогает быстро подключить бортовой компьютер и камеру заднего хода. Благодаря расширенному функционалу, магнитола дает возможность использовать фантазию.

Салонный фильтр Мазда 3 BL замена своими руками

Распиновка разъема автомагнитолы mazda: рассмотрим подробно

Распиновка разъема автомагнитолы Mazda

Распиновка разъема автомагнитолы Mazda бывает крайне необходима в случае установки аппарата своими руками, без помощи со стороны специалистов. Правильная распиновка разъемов автомагнитолы Mazda очень поможет в манипуляции с проводами и в процессе других работ.

Для начала

Определимся вначале, какие виды и типы разъемов существуют(см.Какие бывают разъемы). Как правило, большая часть современных разъемов, включая и штатные устройства Мазда, оборудуется 2-я стандартными разъемами ISO.

Разъем ISO автомагнитолы Мазда

Один из выходов отвечает за подключение питания. Обычно такой разъем бывает окрашен в коричневый или серый цвета. Что касается второго, то он выкрашен всегда в черный цвет и предназначен для соединения с акустической системой.
Разъемы могут быть не только ISO, но и индивидуального свойства. Другими словами, в автомобиле просто не предусмотрен ISO и тогда приходится покупать переходник, обрезать провода и соединять их с колодкой по специальной схеме.

Примечание. Если осуществляется такой вариант соединения проводки, то надо в обязательном порядке использовать термоусадочные кембрики и не брезговать всевозможными мерами предосторожности.

Распиновка разъёмов автомагнитол в mazda

Важные моменты при осуществлении подключения:

  • Особое внимание надо уделить главному плюсовому проводу, который желательно протянуть от аккумуляторной батареи;
  • Подключение обязательно проводить с использованием предохранителя;
  • Диаметр проводов не должен быть меньше, чем диаметр кабеля на разъеме аппарата.

Распиновка

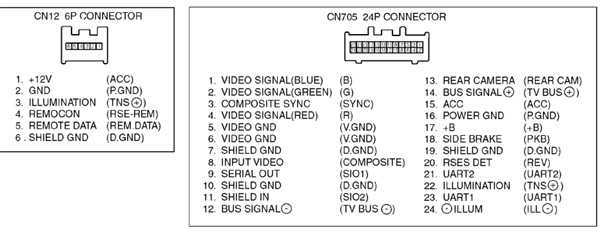

Распиновка разъемов автомагнитол мазда

Зачем же нужна распиновка и в чем ее преимущества?
Осуществить подключение головного устройства в автомобиле самостоятельно несложно, но сделать это надо грамотно. В противном случае не избежать проблем со скорой разрядкой АКБ, отсутствием возможности использования устройства без ключа в замке зажигания и т.д. Зная правильную распиновку, все эти проблемы сводятся на нет.

Модели аппаратов Мазда

Рассмотрим некоторые модели устройств Мазда и приведем их распиновки.

Штатный аппарат Мазда 3

Распиновка разъемов автомагнитолы мазда

Как видим, расшифровка не представляет собой никакой сложности:

Под входом «a»ACCСюда подключается провод, идущий на ЗЗ
Под входом «b»AUX-CONTЛинейный вход, активизирующий кнопку Медиа. Рекомендуется перемкнуть входы «b» и «е»
Под входом «c»M-BusМинусовой провод
Под входом «d»TEXT CLOCKПо желанию
Под входом «e»GNDМасса
Под входом «j»IllumПодсветка
Под входом «I»TNSПлюсовой провод
Под входом «p»MUTEПриглушение звука

Что касается распиновки на динамики, то схема все ясно показывает, какой провод плюсовой или минусовой на какой динамик подключать.

Особенности автомагнитолы

Данное устройство с цифровым чейнджером DMC-9088 является штатным для Мазда и отличается следующими возможностями:

  • Проигрывает MP3 файлы с USB флешек и карт SD/MMC, а также различных переносных жестких дисков;
  • Имеет дополнительный вход, чтобы осуществлять подключение дополнительных аудио источников;
  • В автомагнитолу сигнал попадает напрямую через разъем;
  • Если осуществить подключение по распиновке выше, то при включении зажигания в положение 1, произойдет автоматическое включение воспроизведения;
  • На штатном дисплее будет отображаться номера треков и время их воспроизведения;
  • Через порт USB может быть осуществлена зарядка мобильных устройств.

Мазда CQ-TT

Распиновка разъемов автомагнитол mazda

Данная автомагнитола для Мазда имеет уже немного другую схему разъемов.
В частности:

  • Масса выведена на «b»;
  • Линейные входы на «e» и «f»;
  • Замок зажигания на «i»;
  • Подсветка или управление антенной на «n»;
  • Приглушение звука на «l».

Некоторые отличия заметны и в схеме подключения динамиков.
Остальные модели автомагнитол Мазда имеют такие же схемы распиновки разъемов.

Распиновки разъемов автомагнитол мазда

Подключение автомагнитол Мазда своими руками желательно проводить после просмотра видео обзора или фото – материалов.
Обязательна к изучению также инструкция. Сегодня можно приобрести различные штатные автомагнитолы Мазда, цена на которые зависит от возможностей аппарата и его оснащенности.
