Распиновка магнитолы пежо 308. Распиновка и подключение автомагнитолы Peugeot 308: полное руководство

alexxlabРазное
Как правильно подключить магнитолу в Peugeot 308. Какая распиновка разъемов у штатной и нештатной магнитолы. Где найти схему подключения. На что обратить внимание при установке.

Содержание

Особенности подключения магнитолы в Peugeot 308

При установке или замене автомагнитолы в Peugeot 308 важно учитывать некоторые особенности этой модели:

  • Штатная магнитола интегрирована в общую электронную систему автомобиля через шину CAN. Это усложняет замену на нештатное устройство.
  • Для подключения нештатной магнитолы может потребоваться специальный адаптер для сохранения работоспособности кнопок на руле.
  • Питание на магнитолу подается через отдельный предохранитель. Его расположение нужно уточнить в инструкции.
  • В некоторых комплектациях установлен штатный усилитель звука. Его нужно учитывать при подключении акустики.

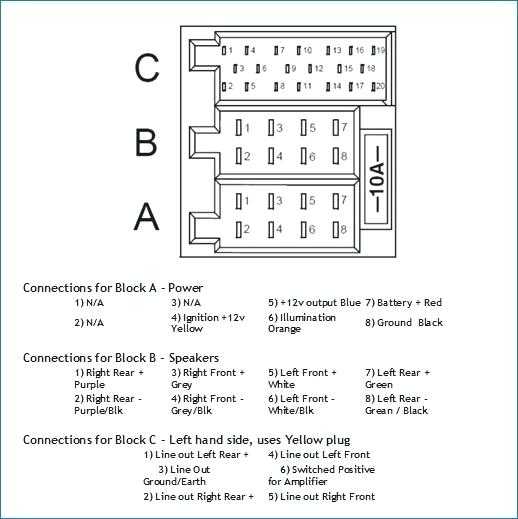

Распиновка разъемов штатной магнитолы Peugeot 308

Штатная магнитола Peugeot 308 имеет стандартный разъем Quadlock, состоящий из 3 частей:


Часть A (питание и акустика):

  • 1 — правый задний динамик (+)
  • 2 — правый передний динамик (+)
  • 3 — левый передний динамик (+)
  • 4 — левый задний динамик (+)
  • 5 — правый задний динамик (-)
  • 6 — правый передний динамик (-)
  • 7 — левый передний динамик (-)
  • 8 — левый задний динамик (-)
  • 10 — CAN-High
  • 11 — Remote (выход +12В)
  • 12 — Постоянный +12В
  • 13 — CAN-Low
  • 14 — Mute
  • 16 — Масса

Части B и C (дополнительные входы/выходы):

Используются для подключения CD-чейнджера, AUX-входов и других дополнительных устройств. Точная распиновка зависит от комплектации автомобиля.

Как подключить нештатную магнитолу в Peugeot 308

Для установки нештатной магнитолы в Peugeot 308 потребуется:

  1. Демонтировать штатное головное устройство
  2. Подобрать подходящий установочный комплект или рамку
  3. Приобрести ISO-переходник для подключения питания и акустики
  4. При необходимости установить CAN-адаптер для работы кнопок на руле
  5. Подключить антенный переходник

Схема подключения проводов нештатной магнитолы через ISO-переходник:

  • Красный — ACC (+12В при включении зажигания)
  • Желтый — постоянный +12В
  • Черный — масса
  • Синий — Remote (выход на усилитель)
  • Бело-коричневый — левый передний динамик (+)
  • Бело-синий — левый передний динамик (-)
  • Серо-коричневый — правый передний динамик (+)
  • Серо-синий — правый передний динамик (-)
  • Зелено-коричневый — левый задний динамик (+)
  • Зелено-синий — левый задний динамик (-)
  • Фиолетово-коричневый — правый задний динамик (+)
  • Фиолетово-синий — правый задний динамик (-)

На что обратить внимание при подключении магнитолы

При самостоятельной установке магнитолы в Peugeot 308 важно:


  • Внимательно изучить схему подключения и сверить все провода перед соединением
  • Использовать качественные переходники и адаптеры
  • Надежно изолировать все соединения
  • Проверить работу всех функций после установки
  • При возникновении сложностей обратиться к специалистам

Где найти подробную схему подключения

Подробную схему подключения магнитолы для конкретной модификации Peugeot 308 можно найти:

  • В руководстве по ремонту и обслуживанию автомобиля
  • На специализированных автомобильных форумах
  • В технической документации на сайте производителя
  • Обратившись в официальный сервисный центр Peugeot

При возникновении затруднений с поиском схемы лучше проконсультироваться со специалистом перед началом работ по установке магнитолы.

Полезные советы по установке магнитолы в Peugeot 308

Несколько рекомендаций, которые помогут избежать проблем при установке:

  • Перед началом работ отключите аккумулятор во избежание короткого замыкания
  • Аккуратно демонтируйте элементы салона, чтобы не повредить пластиковые крепления
  • Используйте специальные инструменты для снятия штатной магнитолы
  • Проверьте совместимость новой магнитолы с установленными в автомобиле динамиками
  • При подключении строго соблюдайте полярность проводов питания и акустики
  • После установки тщательно проверьте работу всех функций магнитолы и других систем автомобиля

Частые проблемы при подключении магнитолы в Peugeot 308

При самостоятельной установке магнитолы владельцы Peugeot 308 могут столкнуться со следующими проблемами:


  • Не работают кнопки управления на руле
  • Пропадает звук при включении зажигания
  • Магнитола не включается или самопроизвольно перезагружается
  • Не работает подсветка кнопок магнитолы
  • Искажение звука или шумы в динамиках

В большинстве случаев эти проблемы связаны с некорректным подключением проводов или отсутствием необходимых адаптеров. При их возникновении следует еще раз внимательно проверить схему подключения.

Заключение

Установка новой магнитолы в Peugeot 308 — достаточно сложная процедура, требующая определенных знаний и навыков. При отсутствии опыта лучше доверить эту работу профессионалам. Это позволит избежать возможных проблем и гарантирует корректную работу всех систем автомобиля после установки нового головного устройства.


Автомагнитолы пежо: подробный обзор моделей

Автомагнитолы Пежо

Автомагнитолы Пежо – идеальный вариант для полного усовершенствования акустической системы. В первую очередь, сегодня устанавливаются штатные головные устройства, которые представляют собой больше развлекательный комплекс с полезными функциями, чем обычную автомагнитолу.
К примеру, автомагнитола в Пежо 308 обеспечена самыми последними разработками в цифровой технике. Такая автомагнитола способна считывать информацию абсолютно со всех известных носителей.

Чем хороши автомагнитолы Пежо

Автомагнитола для пежо 407

Автомагнитолы, предназначенные для установки в Пежо, обладают следующими отличительными характеристиками:

  • Они позволят не только слушать музыку в превосходном качестве, но и смотреть любимые телевизионные передачи в дороге, фильмы, фотографии и текстовые файлы;
  • Автомагнитолы оснащены GPS модулем, которые дают неограниченные навигационные возможности(см. 1 din автомагнитола с навигатором: устройство и монтаж). Благодаря программному обеспечению Навител, которым оснащаются практически все модели автомагнитол для Пежо, навигаторы снабжаются новыми картами российских и зарубежных дорог.

Штатные автомагнитолы для пежо 307

  • Можно найти не только нужный адрес, но и путешествовать по другим городам без опаски, что можно заблудиться;
  • Автомагнитолы Пежо оснащаются Блютуз модулем, что априори повышает безопасность управления транспортным средством в процессе разговора по телефону. Диалог по телефону можно вывести в режим громкой связи.

Штатное ГУ для Пежо и его установка

Штатная автомагнитола пежо 307

Штатное головное устройство для Пежо этого типа создано на платформе Андроид(см.Автомагнитола на андроид: какая лучшая).
Оно дает возможность значительно расширить функциональные возможности устройства благодаря следующим составляющим:

  • Интернет телевидению;
  • Онлайн радио;
  • Скайпу;
  • Браузерам Гугл и Опера;
  • Функции БлакВу с возможностью управления видеорегистратором;
  • Функции Торгу Про бортового компьютера OBD2.

Камеры

Автомагнитола дает возможность подключать камеры переднего и заднего вида, тем самым, обеспечивая прекрасное качество изображения в условиях даже слабой освещенности. Функция значительно облегчает парковку.

Примечание. Для подключения обеих камер в автомагнитоле предусмотрен коммутационный блок. Этот самый блок дает возможность с помощью отдельной кнопки поочередно переключать картинки заднего и переднего вида.

Функция интеллектуальной парковки

Благодаря парктронику Инкар PT-304 удастся наложить на картинку с камеры заднего вида визуальную информацию, касающуюся расстояния до объектов.

Видеорегистратор

К автомагнитоле данного типа можно легко подключать видеорегистраторы (BlackVue/MuDean). Видео снимается в формате Full HD при частоте 30 кадров в секунду.

Особенности подключения штатной автомагнитолы Пежо

Примечание. Основной ошибкой при самостоятельном подключении автомагнитол Пежо (впрочем, как и других устройств) является протягивание плюсового провода от прикуривателя.
Делать это не рекомендуется, так как в результате упадет мощность ГУ, что будет заметно по мигающей подсветке автомагнитолы, если увеличивать громкость выше среднего. Кроме того, заметно появятся искажения в звуке.

Распиновка разъемов автомагнитол пежо

Автомагнитолу рекомендуется подключать напрямую от АКБ. Использовать при этом надо обязательно хороший качественный провод (экономить на нем глупо).

Провода

Примечание. Отметим, что от автомагнитолы выходят два плюса: желтый и красный провода. Первый из них называется силовым и отвечает за память устройства, а второй является как бы управляющим.

Другие провода:

  • Черный провод – это минус или масса. Его обычно подключают к кузову машины. Но будет намного правильнее подсоединять его к АКБ на минус, что позволит избежать наводок и других неприятностей;
  • Синий провод или как его маркируют REM является управляющим проводом. При включении ГУ этот провод даст питание на усилитель или активную антенну;
  • Провода акустические в парах: белая, серая, зеленая и фиолетовая. Работают они так – белая/серая пара на передние динамики, зеленая/фиолетовая – на задние динамики.

Примечание. Полезно будет знать, что каждая пара акустических проводов имеет еще и монотонный провод, а также провод с черной полосой, то есть минус.

Крайне важно соблюдать правильность подключения проводов. Если это касается акустических проводов, то малейшее несоответствие приведет к некорректной регулировке баланса или задние динамики будут играть в противофазе, что грозит отсутствием баса.

Коды и их ввод на автомагнитолы Пежо

Код автомагнитол пежо

Случается, что в автомагнитолу надо ввести корректный код, чтобы она заработала. Ниже приводится информация, как это сделать.

Если на автомагнитоле высвечивается «CODE»Если «CODE» не высвечиваетсяЕсли на дисплее мигает сразу же «CODE»Если около минуты мигает светодиод «Theftprotect», а уже затем появляется «CODE»
Вводим сразу требуемый код с помощью цифр от 1 до 6Нажимаем на кнопку «PWR» и на экране начнет мигать «CODE»Нажимаем на цифру 1 и на экране высвечивается 0000Набираем корректный код, используя цифры от 1 до 6
На экране отобразится «ON» и автомагнитола включитсяНажимаем на кнопку «FUNC» и на экране высвечивается 0000Вводим код, используя цифры от 1 до 3 и кнопку DX для первой цифры кодаМагнитола должна включиться
С помощью стрелок вверх/вниз вводим все цифры требуемого кодаНажимаем «BAND» для подтверждения
Нажимаем «TUNER/BAND» и автомагнитола включаетсяАвтомагнитола включается

Коды для автомагнитол пежо

Автомагнитолы Пежо, установленные в машину своими руками, позволят значительно снизить цену монтажа. В процессе рекомендуется пользоваться видео руководством или фото – отчетом с инструкцией.

  • Автор: Григорий Романчук
