Распиновка монитора. Распиновка разъема VGA: подробное описание контактов и назначения

Что такое разъем VGA и как он работает. Какое назначение имеют 15 контактов VGA-разъема. Какие существуют версии и варианты распиновки VGA. Как правильно подключить VGA-кабель.

Что такое разъем VGA и его основные характеристики

VGA (Video Graphics Array) — это аналоговый видеоинтерфейс, разработанный компанией IBM в 1987 году. Он стал стандартом для подключения мониторов к компьютерам и другим устройствам на долгие годы.

Основные характеристики разъема VGA:

• 15-контактный разъем D-образной формы
• Три ряда по 5 контактов
• Передает аналоговый видеосигнал
• Поддерживает разрешение до 640×480 пикселей при 16 цветах (в оригинальной версии)
• Максимальная частота обновления 70 Гц
• Не передает звук (только видео)

VGA-интерфейс использует отдельные каналы для передачи красного, зеленого и синего цветовых сигналов, а также сигналы горизонтальной и вертикальной синхронизации.

Распиновка 15-контактного разъема VGA

Рассмотрим назначение каждого из 15 контактов стандартного разъема VGA:

1. Красный видеосигнал
2. Зеленый видеосигнал
3. Синий видеосигнал
4. Не используется (в некоторых версиях — ID2)
5. Земля
6. Красная земля
7. Зеленая земля
8. Синяя земля
9. +5V (питание от видеокарты)
10. Земля синхронизации
11. ID0 (идентификация монитора, бит 0)
12. ID1 или SDA (идентификация монитора, бит 1 или линия данных DDC)
13. Горизонтальная синхронизация
14. Вертикальная синхронизация
15. ID3 или SCL (идентификация монитора, бит 3 или тактовая линия DDC)

Как видно, помимо передачи видеосигнала, разъем VGA также поддерживает функции идентификации монитора и обмена данными через интерфейс DDC (Display Data Channel).

Варианты распиновки VGA-разъема

Существует несколько вариантов распиновки VGA-разъема, которые отличаются назначением некоторых контактов:

Стандартная распиновка VGA

Это классический вариант, описанный выше. Используется в большинстве случаев.

Распиновка VGA с поддержкой DDC

В этом варианте контакты 12 и 15 используются для передачи данных по интерфейсу DDC:

• 12 — SDA (линия данных DDC)
• 15 — SCL (тактовая линия DDC)

9-контактный вариант VGA

Упрощенная версия разъема VGA, которая использовалась в некоторых видеокартах:

1. Красный видеосигнал
2. Зеленый видеосигнал
3. Синий видеосигнал
4. Горизонтальная синхронизация
5. Вертикальная синхронизация
6. Красная земля
7. Зеленая земля
8. Синяя земля
9. Земля синхронизации

Как правильно подключить VGA-кабель

Для корректного подключения VGA-кабеля следуйте этим простым шагам:

1. Убедитесь, что компьютер и монитор выключены
2. Найдите VGA-порты на компьютере и мониторе (они имеют характерную трапециевидную форму)
3. Совместите разъем кабеля с портом, обращая внимание на расположение контактов
4. Аккуратно вставьте разъем в порт
5. Закрутите крепежные винты на разъеме для надежной фиксации
6. Повторите процедуру для другого конца кабеля
7. Включите монитор и компьютер

При правильном подключении вы должны увидеть изображение на экране монитора. Если изображение отсутствует или искажено, проверьте надежность соединения и правильность подключения кабеля.

Преимущества и недостатки VGA-интерфейса

Несмотря на то, что VGA-интерфейс постепенно вытесняется более современными цифровыми стандартами, он все еще имеет свои преимущества и недостатки.

Преимущества VGA:

• Широкая совместимость со старым оборудованием
• Простота подключения и использования
• Низкая стоимость кабелей и адаптеров
• Отсутствие проблем с совместимостью HDCP
• Возможность использования длинных кабелей без потери качества

Недостатки VGA:

• Ограниченное максимальное разрешение и частота обновления
• Возможность появления помех и искажений при передаче аналогового сигнала
• Отсутствие поддержки современных технологий (HDR, широкая цветовая гамма)
• Необходимость дополнительного кабеля для передачи звука
• Постепенный отказ от VGA-портов в современных устройствах

Альтернативы VGA-интерфейсу

В современных устройствах VGA-интерфейс все чаще заменяется более совершенными цифровыми стандартами:

• DVI (Digital Visual Interface) — цифровой интерфейс, поддерживающий высокие разрешения
• HDMI (High-Definition Multimedia Interface) — цифровой интерфейс для передачи видео и аудио высокого качества
• DisplayPort — современный цифровой интерфейс с высокой пропускной способностью
• Thunderbolt — универсальный интерфейс, поддерживающий передачу видео, аудио и данных

Эти интерфейсы обеспечивают более высокое качество изображения, поддержку современных технологий и часто интегрированную передачу звука.

Заключение

Распиновка разъема VGA может показаться сложной, но понимание назначения каждого контакта помогает лучше разобраться в принципах работы этого интерфейса. Несмотря на то, что VGA постепенно уступает место более современным стандартам, знание его особенностей остается полезным, особенно при работе с устаревшим оборудованием или в ситуациях, требующих максимальной совместимости.

Vga кабель — распиновка разъема монитора, схема

На чтение 6 мин Просмотров 1.5к. Опубликовано 23.08.2022 Обновлено

23.08.2022

Содержание

1. Распиновка
2. VGA connectors pinouts
3. Аудиосигнал
4. Какие переходники можно сделать с использованием витой пары?
5. Как сделать удлинитель?

Распиновка

Перейдем к описанию схемы распиновки разъема vga. Как упоминалось ранее, он состоит из 15 контактов. Давайте рассмотрим подробнее каждую булавку и что она означает. Каналы считаются справа налево, сверху вниз.

• Первый контакт — это красный видеоканал. Он отвечает за передачу изображения в красном спектре.
• Второй вывод — это зеленый видеоканал. Этот канал отвечает за передачу изображения с зеленым спектром.
• Третий вывод — синий видеоканал. Этот канал отвечает за передачу изображения с синим спектром.
• Четвертый вывод — это второй бит идентификатора монитора. Для связи с монитором назначается трехзначное числовое значение. Этот вывод отвечает за вторую цифру в этом номере.
• Пятый вывод является общей землей. Он используется для создания правильного контура цепи.
• Шестой вывод — это заземление красного канала.
• Седьмой вывод — это земля зеленого канала.
• Восьмой вывод — это земля синего канала. Последние три штырька также используются для создания правильной электрической цепи.
• Девятый вывод — источник питания. Для работы E-DDC необходим источник питания. E-DDC — это система, предназначенная для связи между компьютером и монитором. Точнее, определить модель, спецификацию, название используемого монитора.
• Контакт 10 является еще одним заземлением.
• Одиннадцатый вывод — это нулевой бит идентификации монитора. Нулевой разряд трехзначного идентификатора монитора.
• Двенадцатый вывод — первый бит идентификатора монитора. Первая цифра трехзначного идентификатора монитора.
• Тринадцатый вывод — горизонтальная синхронизация. Горизонтальная синхронизация используется для поддержания целостности передаваемого изображения в горизонтальной плоскости.
• Четырнадцатый вывод — вертикальная синхронизация. То же самое, но здесь целостность сохраняется в вертикальной плоскости.
• И последний, пятнадцатый вывод — это третий бит идентификатора монитора. Третья цифра номера, который используется для идентификации монитора.

Иногда, говоря о распиновке различных разъемов, вы можете услышать, что это также распиновка монитора. Но не беспокойтесь, распиновка и распиновка разъема — это одно и то же.

Если вы начинающий и не только, вам будет полезна статья о распиновке и переходниках для разъемов HDMI, S-Video и RCA scart.

VGA connectors pinouts

Существует по меньшей мере четыре варианта разъема VGA, это трехрядный w и распиновка DDC2, менее распространенный и гораздо менее известный, а также Mini-VGA, используемый в ноутбуках.

На изображении и в таблице ниже показана новая распиновка 15-контактного разъема VGA VESA DDC2.

Эти детали служат для иллюстрации основной концепции: конвертация между двумя сигналами не всегда проста, и в некоторых случаях может потребовать более дорогостоящих инвестиций, чем можно было бы ожидать. В любом случае, мы будем рассматривать передачу звука, поскольку ни один из двух типов не поддерживает его, поэтому это всегда будет выделенный кабель.

Мое личное убеждение заключается в том, что мы всегда должны избегать преобразования сигнала, если это возможно. Это не умаляет того факта, что в некоторых случаях такой подход становится обязательным, но мы обязательно должны учитывать потерю сигнала. Прежде чем перейти к обсуждению, нам необходимо четко определить различия в каждой из дверей, которые мы будем анализировать. На самом деле это гораздо более широкое понятие, чем коннектор, но нас интересует только последний аспект.

На большинстве материнских плат используется стандартный 3,5-мм аудиовыходной разъем TRS, или сокращенно «мини-джек». Прежде чем подключать компьютер к телевизору через RCA, убедитесь, что аудиовыход на ваших устройствах имеет такие интерфейсы, иначе вам придется приобрести специальный переходник.

То же самое относится к подключению через интерфейсы SCART и S-Video. Если телевизор оснащен отдельной аудиосистемой, проблем с подключениями быть не должно. Такие системы всегда оснащены популярными разъемами, не требующими переходника.

Еще один важный совет: все операции, связанные с подключением/отключением любого оборудования к телевизору или компьютеру, должны выполняться при полностью выключенном питании. Только после того, как все шнуры и кабели найдут свое место и будут надежно закреплены в гнездах, можно включать оборудование и приступать к настройке программы.

Если ваш телевизор довольно старый и не оснащен современными интерфейсными разъемами, эта статья поможет вам правильно подключить компьютер к телевизору через cinch.

Помните, что тюльпан (он же колокол или композит) — один из самых ранних аналоговых RCA-интерфейсов. По внешнему виду «тюльпан» представляет собой кабель типа «витая пара» с тремя контактами разного цвета: красным, желтым и белым.

Желтый разъем отвечает за передачу видео, а красный и белый — за передачу звука. Правый канал окрашен в красный цвет, а левый — в белый, через него также можно подключить монофонический источник звука.

Входные разъемы имеют одинаковый цвет, поэтому вы не запутаетесь.

Кабель с разъемами cinch способен передавать довольно качественный стереозвук уровня Hi-Fi, чего нельзя сказать о видеосигнале — невозможно передать видеопоток с разрешением Full HD (1920×1080) и приемлемым уровнем качества изображения. Однако у него есть свои преимущества: простота подключения, широкое распространение и очень доступная цена.

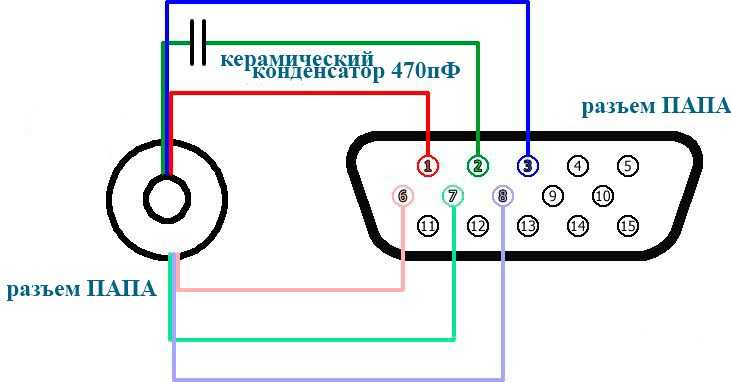

Помните также, что вы не сможете подключить компьютер к телевизору напрямую через колокольчики — современные видеокарты не оснащены подходящими выходами (RCA), поэтому вам придется использовать переходники.

Какие переходники можно сделать с использованием витой пары?

• VGA-удлинители — это специальные кабели, которые имеют разъемы D-Sub 15 pin на обоих концах, а вход и выход работают по одной и той же технологии.
• RCA (3xRCA) используется для передачи компонентных видеосигналов. На каждом конце имеется по три разъема. Он используется для управления DVD-плеером и телевизором.
• RCA (D-Sub15pin) был рассмотрен чуть выше. Здесь компонент Y, Pr, Pb — VGA.
• Две пары стереосигналов (4 разъема RCA на каждом конце) могут использоваться одновременно для аналогового аудио.

Как сделать удлинитель?

Часто бывает необходимо сделать достаточно длинный кабель с разъемом VGA, например, для подключения устройств, расположенных в разных комнатах.

Конечно, вы можете просто пойти и купить длинный кабель с разъемом VGA на VGA с распиновкой нужной вам длины, но первое, что мешает такому решению, — это стоимость. За такой готовый кабель длиной 15 метров вам придется заплатить не менее 20 долларов, в зависимости от качества, не говоря уже о цене, которую вы заплатите за кабель, длина которого еще больше, чем упомянутый.

Вторая проблема, которая касается уже отделанных помещений, заключается в том, что единственный лучший способ прокладки кабеля — за плинтусом. Вы должны знать, что заводской кабель может быть довольно толстым и иметь специальные толстые ферритовые кольца, которые предотвращают протягивание кабеля через плинтус. Если кабель должен проходить через стену в соседнее помещение, то необходимо сделать отверстие диаметром, соответствующим ширине разъема D-sub 15pin. Проще говоря, мало кому будет интересно иметь VGA-разъем, для установки которого нужно будет просверлить отверстие диаметром около 40 мм.

Источники

• https://instrument.guru/elektronika/podrobnyj-obzor-harakteristik-i-raspinovok-vga-razyoma.html
• https://morflot.su/vga-kabel-raspinovka-shema/
• https://orma-matrasy.ru/instrumenty-i-stanki/vga-raspinovka.html
• https://helpadmins.ru/raspinovka-vga-kabelya/
• https://NiceSpb.ru/drugoe/raspinovka-vga-razema-monitora.html
• https://stepplay.ru/tehnologiya/vga-d-sub.html

Распиновка VGA разъема

Почти все современные видеокарты используют такой же 15-контактный разъем VGA, который использовался в оригинальных видеокартах IBM. VGA расшифровывается как Видео Графический Адаптер или Video Graphics Array.

Есть по крайней мере четыре версии разъема VGA. Это трёхрядные пятнадцатиконтактные коннектор DE-15 из оригинальных видеокарт, который ещё называют мини-саб D15, и коннектор DDC2. Реже встречаются и имеют меньше возможностей 9-контактный VGA и Mini-VGA, используемый для ноутбуков.


VGA разъемы распиновка


В таблице, расположенной ниже, показано назначение современного 15-контактного коннектора VGA VESA DDC2. VESA расшифровывается как Video Electronics Standard Association.

VGA DDC2 распиновка:

Пин	Название	Направление	Описание
1	Красный	>	Красный видео (75 Ом, 0.7 В)
2	Зеленый	>	Зеленый видео (75 Ом, 0. 7 В)
3	Синий	>	Синий видео (75 Ом, 0.7 В)
4	RES		Не используется
5	GND	——	Земля
6	RGND	——	Земля красного
7	GGND	——	Земля зеленого
8	BGND	——	Земля Синего
9	+5V	>	Дополнительные +5В от в/карты
10	SGND	——	Синхронизация Земли
11	ID0	<	ID монитора Бит 0 (опционально)
12	SDA	<	I2C двунаправленная линия данных
13	HSYNC or CSYNC	>	Горизонтальная синхронизация (или Композитная синхронизация)
14	VSYNC	>	Вертикальная синхронизация
15	SCL	<	Тактовая частота 15 SCL I2C в DDC2, Monitor ID3 в DDC1

Примечание: указано направление сигнала относительно компьютера и монитора. Все сигналы на контактах VGA, кроме R, G, B, это сигналы с TTL уровнем.

Основные режимы VGA (80×25 в текстовом режиме и 640х480 в графическом режиме) по-прежнему поддерживаются всеми современными графическими картами, независимо от дополнительных режимов, поддерживаемых этими картами.

Характеристики видео VGA:
256 КБ видеопамяти
16-цветный и 256-цветный режимы
262144-цветная цветовая палитра (шесть бит для красного, зеленого и синего)
Выбор тактовой частоты 25,175 МГц или 28,322 МГц
Максимум 800 пикселей по горизонтали
Максимум 600 строк (чересстрочно)
Частота кадров до 70 Гц
Прерывание при обратном ходе луча
Плоскостной режим: до 16 цветов (4-битовые плоскости)
Режим упакованных пикселей: 256 цветов (режим 13h)
Аппаратная поддержка плавной прокрутки
Поддержка некоторых растровых операций
Быстрый сдвигатель
Поддержка разделения экрана
Амплитуда 0,7 В
75 Ом сопротивления на обоих концах (18,7 мА — 13 мВт)


VGA VESA DDC


VESA Display Data Channel (интерфейс обмена данными) это способ интеграции цифрового интерфейса с разъемом VGA, позволяющий подключить монитор к видеокарте. Первая версия стандарта DDC была принята в августе 1994 года. Она включала в себя формат EDID 1.0 и определяла физические каналы DDC1, DDC2B и DDC2Ab. Представленная в 1996 году 2-я версия DDC выделила EDID в отдельный стандарт и определила протокол DDC2B+. В 1997 году 3-я версия DDC представила протокол DDC2Bi и поддержку разъема VESA Plug and Display, а также разъема для плоских дисплеев с раздельными адресами устройств. Стандарт DDC был заменен на E-DDC в 1999 году. EDID (определение идентификационных данных дисплея) это вспомогательный стандарт; он определяет формат сжатого двоичного файла, описывающего свойства и графические режимы монитора, записанные в чип памяти (EEPROM) изготовителем монитора.

DDC1 позволяет монитору передать свои параметры в компьютер в одностороннем порядке. Когда видеокарта VGA обнаруживает данные на кабеле, она считывает данные, поступающие от монитора, синхронно с вертикальными синхроимпульсами. На время, необходимое для передачи данных, вертикальная частота синхронизации может быть увеличена до 25 кГц, в случае обнаружения DDC1-совместимого монитора.

DDC2 (DDC2B) обеспечивает уже двустороннюю связь: монитор может передать свои параметры, и компьютер может подстроить параметры монитора. Двунаправленная шина данных является синхронной шиной, похожей на Access.bus, и основывается на технологии I2C. Сигналы шины данных являются стандартными сигналами I2C.

Компьютер обеспечивает нагрузку 15 кОм для каналов SDA и SCLK. По каналу SCLK монитор должен обеспечить нагрузку 47 кОм. DDC2B шина является однонаправленной и допускает только один мастер на шине — графический адаптер. Монитор работает как ведомое устройство на 7-битной I2C шине с адресом 50h, и обеспечивает 128-256 байт EDID ROM. Поскольку этот доступ всегда будет только чтением, первый I2C октет всегда будет A1h.

E-DDC (улучшенный интерфейс обмена данными) является самой последней ревизией стандарта DDC. Версия 1 была введена в 1999 году и характеризовалась областью памяти для хранения информации о дисплее вплоть до 32 КБ, используемой улучшенным EDID-стандартом (E-EDID). E-DDC Версия 1.2, утвержденная в 2007 году, поддерживает стандарты DisplayPort и DisplayID.

VGA распиновка: назначение контактов с обнаружением ID монитора

На сегодняшний день такое определение типа монитора становится все более и более устаревшим. Современные VGA мониторы plug-n-play подключаются к компьютеру по стандарту VESA DDC.


Пин	Название	Направление	Описание
1	Красный	>	Красный видео (75 Ом, 0.7 В)
2	Зеленый	>	Зеленый видео (75 Ом, 0.7 В)
3	Синий	>	Синий видео (75 Ом, 0.7 В)
4	ID2	<	ID монитора Бит 2
5	GND	——	Земля
6	RGND	——	Земля красного
7	GGND	——	Земля зеленого
8	BGND	——	Земля Синего
9	+5V	>	Дополнительные +5В от в/карты
10	SGND	——	Синхронизация Земли
11	ID0	<	ID монитора Бит 0 (опционально)
12	ID1	<	ID монитора Бит 1 (опционально)
13	HSYNC or CSYNC	>	Горизонтальная синхронизация (или Композитная синхронизация)
14	VSYNC	>	Вертикальная синхронизация
15	ID3	<	ID монитора Бит 0 (опционально)



VGA (9-контактный)


1. Красный видео.
2. Зеленый видео.
3. Синий видео.
4. Горизонтальная синхронизация.
5. Вертикальная синхронизация.
6. Красный общий.
7. Зеленый общий.
8. Синий общий.
9. Синхронизация общий.


https://01010101.ru/kommutaciya/vga-razem-raspajka.htmlРаспиновка VGA разъема2014-08-26T19:44:58+04:00

adminКоммутацияПочти все современные видеокарты используют такой же 15-контактный разъем VGA, который использовался в оригинальных видеокартах IBM. VGA расшифровывается как Видео Графический Адаптер или Video Graphics Array. Есть по крайней мере четыре версии разъема VGA. Это трёхрядные пятнадцатиконтактные коннектор DE-15 из оригинальных видеокарт, который ещё называют мини-саб D15, и коннектор DDC2….admin AdministratorОцифровка видео, аудио, фото

потенциальных клиентов напрямую | Подключение компьютерного монитора

Соединения SVGA являются стандартным способом подключения компьютеров к их мониторам с 1990 года.

Видеоинтерфейс SVGA (Super VGA) предлагает больше цветов и разрешений, чем интерфейс VGA (Video Graphics Array), который он заменил, но на самом деле не существует как единый стандарт. Основной стандарт относится к BIOS и тому, как компьютер общается с монитором. Стандарт SVGA был выпущен в 1990 году, заменив стандарт VGA. Разрешение экрана SVGA составляет 800 x 600 пикселей при полосе пропускания 45 МГц.

Канал данных дисплея VESA [DDC] — это стандарт VESA, который определяет, как считывать определенные выводы в стандартном мониторе SVGA для запроса возможностей монитора. Выводы интерфейса DDC используют интерфейсную шину I2C в качестве DDC Data для SDA и DDC Clock в качестве SCL. Обратитесь к схеме и таблицам ниже для различных распиновок SVGA.

Соединения SVGA левов

Номер контакта	Имя контакта	Описание контакта
1	КРАСНЫЙ Видео	Красное видео
2	ЗЕЛЕНЫЙ Видео	Зеленое видео
3	СИНИЙ Видео	Синий Видео
4	Нет данных [ID2]	Идентификатор монитора, бит #2
5	н/д	не подключен
6	РГНД	Красная земля
7	ГГНД	Зеленая земля
8		Синяя земля
9	Ключ	Штифт не установлен
10	Земля	Земля
11	ID0	Идентификатор монитора, бит #0
12	ID1	Идентификатор монитора, бит #1
13	ГСИНХР	Горизонтальная синхронизация / Композитный
14	ВСИНХ	Вертикальная синхронизация
15	н/д	не подключен

Разъемы VESA DDC SVGA левов

Номер контакта	Имя контакта	Описание контакта
1	КРАСНЫЙ Видео	Красное видео
2	ЗЕЛЕНЫЙ Видео	Зеленое видео
3	СИНИЙ Видео	Синий Видео
4	Нет данных [ID2]	Зарезервировано [ID монитора, бит № 2]
5	ЗЕМЛЯ	Земля
6	РГНД	Красная земля
7	ГГНД	Зеленая земля
8		Синяя земля
9	Ключ	Штифт не установлен
10	СНД	Заземление синхронизации
11	ID0	Идентификатор монитора, бит #0
12	ПДД [ID1]	Линия данных DDC [идентификатор монитора, бит № 1]
13	ГСИНХР	Горизонтальная синхронизация
14	ВСИНХ	Вертикальная синхронизация
15	СКЛ [ID3]	Линия синхронизации данных DDC [идентификатор монитора, бит № 3]

9-контактный разъем VGA D-Sub левов

Номер контакта	Название контакта	Описание контакта
1	КРАСНЫЙ	Красное видео
2	ЗЕЛЕНЫЙ	Зеленое видео
3	СИНИЙ	Синий Видео
4	ГСИНХР	Горизонтальная синхронизация
5	ВСИНХ	Вертикальная синхронизация
6	РГНД	Красная земля
7	ГГНД	Зеленая земля
8		Синяя земля
9	СНД	Заземление синхронизации

Кабель-переходник VGA – с 9 на 15 контактов

Номер контакта DB9	Описание контакта	Штифт HD15 #
1	Красное видео	1
2	Зеленое видео	2
3	Синий Видео	3
4	Горизонтальная синхронизация	13
5	Вертикальная синхронизация	14
6	Красный Земля	6
7	Зеленый Земля	7
8	Синий Земля	8
9	Заземление синхронизации	10 + 11

Разъем MAC II / Quadra Monitor / Video 9

Используется для подключения компьютера Mac к монитору VGA

Контакт №	Описание контакта
1	красная земля
2	красный
3	C-синхронизация
4	сенсорный штифт
5	зеленый
6	зеленый фон
7	сенсорный штифт
8	н/с
9	синий
10	сенсорный штифт
11	земля
12	В синхронизация
13	синий фон
14	земля
15	Горизонтальная синхронизация	Описание контакта	Разъем VGA №
1	Красная земля	6
2	Красный	1
3	Композитная синхронизация	13
4	Датчик монитора 0	4
5	Зеленый	2
6	Зеленая земля	7
7	Чувствительность монитора 1	11
8	Нет связи	н/д
9	Синий	3
10	Чувствительность монитора 2	12
11	Заземление синхронизации	10
12	Вертикальная синхронизация	14
13	Синяя земля	8
14	Заземление горизонтальной синхронизации	н/д
15	Горизонтальная синхронизация	н/д

Если вы ищете информацию о проводке SVGA, но не можете найти ее здесь, отправьте электронное письмо по адресу info@leadsdirect. co.uk, и мы постараемся ответить на ваш вопрос и убедиться, что информация доступна на этих страницах для дальнейшего использования.

Leads Direct прилагает большие усилия для предоставления точной и полной информации. Тем не менее, части информации, содержащейся на этом веб-сайте, и любых документах, просмотренных на нем или загруженных с него, могут быть неверными или устаревшими. О любых ошибках или упущениях следует сообщать для расследования и исправления. Информация, представленная в любых документах, будь то на нашем веб-сайте или иным образом, предоставляется «как есть». Не дается никаких гарантий любого рода, подразумеваемых, выраженных или предусмотренных законом, включая, помимо прочего, гарантии ненарушения прав третьих лиц, права собственности, товарной пригодности, пригодности для определенной цели и отсутствия компьютерных вирусов.

Что нужно знать о распиновке разъема VGA

Распиновка разъема VGA существует уже много лет и является стандартным аналоговым компьютерным видеовыходом. Это также простой способ получить звук из динамиков компьютера. Но что это за булавки?

Разъем VGA представляет собой 15-контактный разъем D-образной формы с тремя рядами по пять контактов. Три строки являются ключом к пониманию того, что происходит с аналоговыми сигналами. Первый ряд контактов предназначен для красного, зеленого и синего видеоданных.

Кабельный разъем Vga Tech



Прочитав этот пост в блоге, вы узнаете больше о том, как работает разъем VGA и почему он важен для вас. Продолжай читать.



Что такое разъем VGA?



Различные типы входных кабелей VGA



VGA — это аббревиатура от «Video Graphics Array». В физическом разъеме есть три ряда по пять контактов для пятнадцати контактов.

IBM разработала VGA для использования с новой линейкой компьютеров под названием PS/2. Это был не первый аналоговый видеоинтерфейс, но они получили широкое распространение.

15-контактный разъем VGA предназначен только для аналоговых сигналов, что означает, что он может передавать только переменное напряжение с течением времени. Это в отличие от цифровых видеоинтерфейсов, таких как HDMI. Устройство, отправляющее цифровой видеосигнал, будет передавать по проводу единицы и нули, что не приведет к изменению напряжения.



Неверное представление о VGA:



Распространенное заблуждение, что VGA передает звук. Аналоговый звуковой сигнал у него остался и нужные каналы, но для него нужен разговор по отдельному кабелю (обычно через 3,5 мм разъемы). По кабелю VGA передается видеосигнал, и вы должны преобразовать его в формат, понятный вашему монитору.

IBM создала две версии разъема VGA, одну с пятью контактами в ряду, а другую с тремя в ряду. Версия с тремя крючками – D-субминиатюрная.

Скорее всего, вы найдете версию D-sub на старых компьютерах, кабелях VGA и дисплеях. Стандартная пятиконтактная версия — DB-15.



Конфигурация выводов и характеристики



Серия разъемов Vga



9000 2 Конфигурация разъема VGA состоит из 15 контактов:

1. Контакт 1 (красный): красный Видео (75 ом, 0,75 В от пика до пика)

2. Контакт 2 (зеленый): зеленый видео

3. Контакт 3 (синий): синий видео

4. Контакт 4 (ID2/RES): идентификатор монитора Bit-S

5. Контакт 5 (GND): заземление. Контакт

6. Контакт 6 (RGND): красный, заземление : Зеленый Земля

8. Контакт 8 (BGND): Синий Земля

9. Контакт 9 (KEY): выход +5 В пост. тока с графической карты

10. Контакт 10 (SGND): земля синхронизации

11. Контакт 11 (IDO/RES): Идентификатор монитора, бит 0

12. Контакт 12 (IDI/SDA): Монитор, бит 1 IDA

Вертикальная синхронизация

15. Контакт 15 (ID3/SCL): Идентификатор монитора, бит 3



Характеристики разъема VGA следующие:



• Передает аналоговое видео.
• Передает три разных цвета (красный, зеленый и синий).
• Экран заземления между красным, зеленым и синим контактами данных.
• Два чередующихся тактовых контакта для связи с подключенными устройствами.
• Тип соединения D-sub (пятирядная конфигурация) или тип соединения DB-15 (трехрядная конфигурация).



Различные типы разъемов VGA



Другие типы разъемов VGA



На рынке доступны различные разъемы. Ниже приведен список некоторых из них.

1. Переходник VGA на гнездо
2. Разъем VGA — разъем DVI-D
3. Переходник VGA «папа» на «мама» HDMI
4. Штекер VGA — штекер DVI-D с кабелем питания
5. Адаптер VGA Male-Micro HDMI
6. женщина ВГБ к типу ф соединителю коаксиального кабеля
7. Вилка VGA (HD15) — розетка RCA (Phono)
8. Адаптер кабеля VGA-HDMI
9. VGA (мама) на BNC (папа)
10. Двухканальный цифровой видеокабель DVI-D — M/M



Преимущества и недостатки



Ниже приведены некоторые преимущества и недостатки использования разъема VGA:



900 02 Штекер разъема Vga



Преимущества:



• Передает аналоговое видео.
• Подключение различных электронных устройств, таких как телевизоры, компьютеры, ЭЛТ-мониторы, может происходить быстро.
• Передает три цвета (красный, зеленый и синий).
• Экран заземления между красным, зеленым и синим контактами данных.
• Два чередующихся тактовых контакта для связи с подключенными устройствами.
• Тип соединения D-sub (пятирядная конфигурация) или тип соединения DB-15 (трехрядная конфигурация).
• Высококачественный материал (позолота).
Разъемы
• VGA дешевы в производстве, что снижает затраты для потребителей.



Недостатки:



•  Если контакты подключены неправильно, качество сигнала может исказиться.
•  Не подходит для графики с высоким разрешением.
• Не подходит для передачи цифровых сигналов.



Приложения



Иллюстрация разъемов и проводов VGA



Вот несколько способов использования VGA:

• Видеоигры на устройствах старшего поколения консолей.
• Подключение компьютеров к ЭЛТ-мониторам.
• Для подключения ноутбуков к проекторам для презентаций.
• Подключение DVD-проигрывателей, телевизоров и других устройств с аналоговым видеоинтерфейсом к компьютерам или ноутбукам с разъемом VGA.
• Подключение Raspberry Pi или Arduino к монитору или другому устройству с интерфейсом VGA.
• Монтаж видео.
• Передача изображений высокого разрешения с одного компьютера на другой по сети.



Что заменило разъем VGA?



Кабель Vga.



Усовершенствованные цифровые соединения, такие как разъемы DVI, HDMI и Displayport VGA, заменили разъемы VGA. Этими соединениями являются цифровой визуальный интерфейс (DVI), мультимедийный интерфейс высокой четкости (HDMI) и порт дисплея.



Как выбрать разъем VGA?



Различные кабели VGA и USB-кабели



При покупке кабеля VGA необходимо учитывать следующее:

1. На этом совместимость обоих разъемов заканчивается (видеовыход и вход).
2. Качество и долговечность материала, используемого для производства.
3. Более толстый экранированный провод сведет к минимуму помехи, которые будут мешать вашим изображениям.
4. Позолоченные разъемы обеспечивают правильное соединение контактов.
5. Длина кабеля VGA: Эмпирическое правило гласит, что более короткие кабели предпочтительнее длинных, поскольку они оставляют меньше места для помех.
6. Количество контактов: чем больше контактов у кабеля, тем выше его качество и лучше соединение.



Как использовать разъем VGA



Дисплей Vga с ПК на Mac Разъемы крупным планом.



Перед подключением разъема VGA к домашнему кинотеатру или монитору убедитесь, что он совместим с оборудованием. Например, кабели HDMI являются универсальными, но к кабелям DVI и VGA предъявляются особые требования для правильной работы на обоих концах линии. Ниже приведены другие рекомендации.



Как преобразовать DVI в VGA или VGA в DVI



Выполните следующие действия, чтобы преобразовать один тип подключения в другой:

1. Определите тип VGA, который вам нужен.
2. Приобретите нужный кабель-переходник.
3. Порт для линии должен располагаться контактами вниз и должен быть безопасным.
4. Убедитесь, что вы полностью вставили линии.
5. Включите компьютер или другое устройство и убедитесь, что вы получаете сигнал через разъем VGA, прежде чем продолжить подключение.



Компьютерные разъемы для подключения мониторов, DVI-D.



Резюме



Разъемы VGA широко используются в большинстве электронных устройств, от компьютеров до экранов телевизоров, а DVI и HDMI в настоящее время являются наиболее часто используемыми цифровыми соединениями с совместимыми устройствами. Чтобы преобразовать тип подключения, приобретите адаптер, который может переключаться с одного интерфейса на другой.
