Гарнитура apple распиновка.

Наступила осень, уважаемые читатели, Apple выпускает новые продукты. А это значит, что специалистам iFixit пора сдувать с инструментов пыль, которая на них успела осесть со дня натурального Retina-дисплея от MacBook Pro. Самое интересное ещё впереди, но вот, скажем, наушники EarPods в продажу сразу после презентации и готовы первыми лечь под нож.

Номер модели EarPods - MD827:

Новый пульт с тремя кнопками и микрофоном (слева) выглядит не так, как пульт от наушников предыдущего поколения. Провода сверху и снизу гораздо лучше защищены от перегибов.

Глядя на следующую фотографию, вы скажете, что Apple убрала микрофонное отверстие в корпусе пульта - и окажетесь не правы! Дело в том, что отверстия вообще не было . Круглая решёточка носила чисто информативный характер - чтобы вы знали, куда говорить. Теперь её заменяет значок микрофона. Экономим на спичках, Джони?

Для вскрытия пульта лучше всего воспользоваться медиатором. Удивительно полезная штука при демонтаже техники.

Пульт состоит из пяти компонентов: двух пластиковых крышек сверху и снизу, резинки с кнопками, гибкой платы, а также продолговатой металлической пластины. Здесь мы видим верхнюю крышку в правой руке, тогда как всё остальное во всё ещё собранном виде держат в левой:

Пульт, вид сзади. Вот как раз в пластине (она нужна для придания жёсткости) отверстие под микрофон есть .

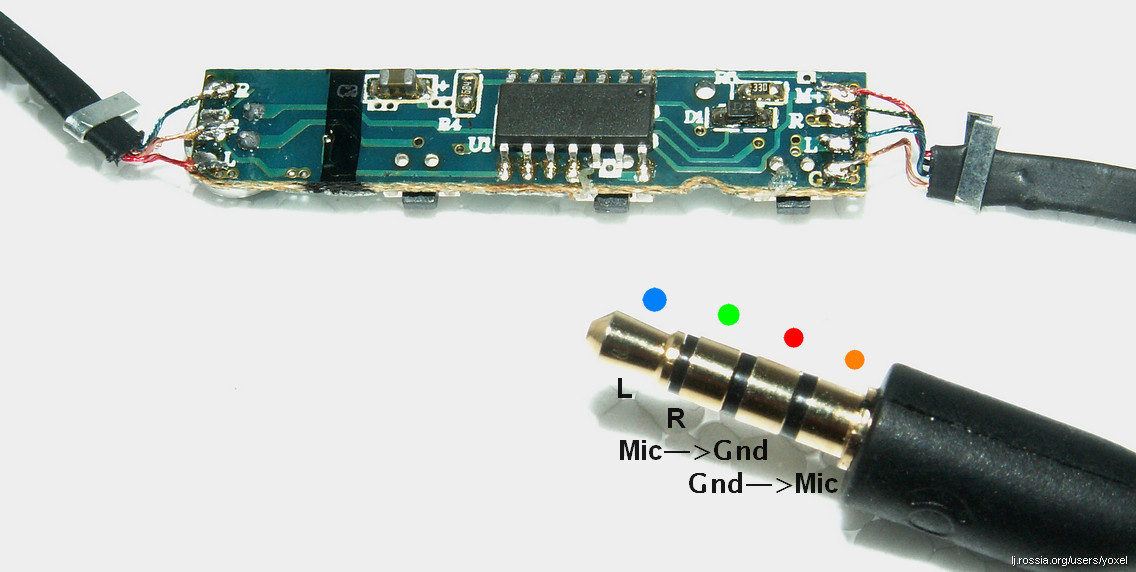

На гибкой плате, помимо микрофона, обнаружилась ещё одна микросхемка. Пафосные Chipworks считают, что это либо аналого-цифровой преобразователь, либо какое-то устройство для регулировки громкости.


Плата пульта (сверху - дайм, монета достоинством в 10 центов):
Красный - микрофон 2F17 045;
Оранжевый - TI25ASGVI 079.

По сравнению с новым пультом старый - просто игрушка. Он, кстати, и от попадания влаги защищён гораздо хуже.

С пультом покончено, самое время взять в руки скальпель и перейти непосредственно к наушникам. EarPods склеены , защёлок нет. Если будете вскрывать дома (почему этого лучше не делать, читаем ниже), то для повторной сборки вам потребуется свежий клей.

…Скромненько. Как и большинство наушников-вкладышей («каплей»), один EarPod содержит мембрану, звуковую катушку и магнит.

Мембрана - что очень важно - впервые бумажная, а не пластиковая. iFixit пишут, что это положительно скажется на низких и средних частотах. Корпус? Изнутри он уже не кажется каким-то сверхнеобычным…

Итак, ещё раз: магнит (слева), мембрана и звуковая катушка (справа). А затем они же, но вверх ногами. На внешней стороне акустического оформления (вокруг магнита) прямо поверх симметричных отверстий проложена мелкая сеточка.

Это важный компонент, поскольку для поддержания необходимого качества звука акустическое оформление должно быть жёстким и притом открытым, чтобы не препятствовать прохождению воздуха за вибрирующую мембрану.

Сеточки не было в старых наушниках. Сверху вниз: наушники предыдущего поколения, наушники от первого iPod и EarPods.

Во главу угла iFixit ставят прочность, и по этому параметру EarPods очень хороши. Но перед нами акустическое устройство, которое, будучи разобранным и собранным вновь даже с очень большим старанием - уже никогда не зазвучит, как прежде. Поэтому оценки за «простоту ремонта» не будет.

Пока не будет, ведь iFixit ещё только разминаются. Очень скоро к ним на стол ляжет iPhone 5, затем будут iPod touch и nano, а потом, глядишь, и iPad mini .


Кликабельно. [

Данная статья предназначена только для ознакомления с процессом ремонта, и ни в коем случае не является инструкцией! Вы сами отвечаете за свои действия, даже если вы будете использовать эту статью, как руководство по ремонту наушников, шансы на неудачный результат очень значительны. Если Вы не обладаете навыками, необходимыми для качественного ремонта наушников, советуем Вам отказаться от самостоятельного ремонта и доверить это дело нам!

Проблемы с проводом - самая распространенная неисправность всех наушников, и EarPods от Apple не являются исключением. Обычно обрыв провода случается в местах, где он часто перегибается под малым радиусом: у штекера, на Y-разветвлении, в местах соединения с пультом или наушниками. Когда речь идет о ремонте обычных наушников, то обычно все ограничивается заменой штекера или целого провода. С техникой Apple все немного сложнее, проблема заключается в конструктивных особенностях самого штекера. Это касается не только EarPods, но и всех других наушников с гарнитурой, которые совместимы с "яблочными" гаджетами, например Beats.

Также к трудностям с ремонтом провода данной модели можно добавить и то, что разобрать сами наушники или пульт с микрофоном достаточно сложно, а еще в самых капсюлях находятся пластиковые втулки, в которые залиты концы провода. Кроме того, есть еще один аргумент в пользу замены неисправного провода - белая изоляция сильно загрязняется и выглядит некрасиво, а серые кембрики у основания штекера и пульта еще и рвутся, что портит внешний вид наушников.

Особенности конструкции коннектора Apple EarPods

Отличие штекера EarPods от всех остальных заключается в отсутствии расширенной металлической части контакта Sleeve (четвертый от киця штекера), отвечающего за микрофон. Когда такая расширенная часть контактирует с металлической рамкой Iphone, микрофон "замыкается на землю", соответственно он перестает работать, как и кнопки на пульте. Если внимательно присмотреться, то можно заметить, что ни EarPods, ни Beats, или другие наушники, совместимые с Iphone, не имеют этого расширения, у них за контактом Sleeve всегда находится пластиковый корпус штекера. Поэтому микрофон не замыкает на землю, и функции гарнитуры работают в полной мере.

Ремонт провода (в том числе замена штекера) сильно затруднены в данной модели, поэтому одним из наиболее оптимальных вариантов устранения таких неисправностей, является полная замена провода на новый. Данное решение является универсальным и всегда работает на 100%, то есть, если динамики и сами корпуса наушников (т.н. капсюли) в порядке, замена провода позволит полностью восстановить их техническое состояние.

Как разобрать Apple EarPods?

Для того, чтобы заменить провод, придется полностью разобрать наушники. Здесь стоит отметить, что обычно передняя крышка прочно приклеена к капсулю, детали подогнаны между собой очень точно, а пластик самого наушника очень мягкий и легко деформируется. Поэтому стоит быть очень внимательным и осторожным. Для того, чтобы отделить крышку от капсюля, нужно воспользоваться острым инструментом (я предпочитаю скальпель, но наверняка подойдет и канцелярский нож), вставив его в щель, как показано на фото. Можно пройти лезвием по всему периметру вокруг крышки, а можно сразу аккуратно поддеть крышку, здесь решать можно по ситуации.

Когда щель достаточно расширилась, можно начинать отделять крышку от корпуса. Эти части склеены между собой.

Иногда диафрагма динамика приклеивается к крышке, а магнит и все остальные - к внутренней полости наушника, тогда есть риск оторвать диафрагму и разорвать проводки катушки, после этого динамик фактически становится непригодным к ремонту. Поэтому все следует делать не спеша и осторожно, без резких движений. Когда крышка полностью отделилась, можно отпаять динамик, и отложить его вместе с крышкой, советую поставить их в отдельный пакетик или коробочку, а также промаркировать плюсовой контакт каждого динамика (зеленый и красный).


После того, как динамики отделены и надежно упакованы, можно продолжать разбирать наушники, впереди еще много сложных шагов. Как видим, в корпусе наушника кроме провода и динамика, есть еще пластиковая втулка, которая отвечает за фиксацию провода и одновременно создаёт акустическое оформление динамика.

Во втулке есть 2 паза для отвода сжатого воздуха. Первый ведет к отверстию в задней части корпуса (рядом с проводом), второй ведет к отверстию, через которое провод вставляется в корпус. Эта деталь прочно приклеена к задней стенке корпуса, что часто вызывает проблемы с ее демонтажем, поскольку пластик, из которого изготовлены капсюли EarPods очень мягкий и пластичный. Обычно достаточно просто поднять втулку отверткой, вставив шлиц в больший паз.

Маркируем левую и правую втулку и отрезаем части провода, которые протянуты через них, и извлекаем провод с капсюлей, он нам больше не понадобится. Промаркируйте также левый и правый капсюли, чтобы не перепутать их (правый наушник это то, на котором висит микрофон, а также красную маркировку проводов, которые припаяны к динамику). После этого просовываем новый провод в капсюли.

Упрощенный сценарий!

Многие не учитывает акустическое оформление динамика, и вместо установления фикстаорив на место, просто выбрасывает их. На проводе завязывается узел, который вы можете найти, разобрав почти любые китайские наушники. Конечно, наушники будут работать и в таком случае, но звук не будет на 100% таким, как до замены провода. Лично я тоже не очень хорошо отношусь к такому методу фиксации провода и создания акустического оформления динамика, что есть, то есть, и нужно все делать максимально близко к оригиналу. Если бы меня попросили оценить данную модель с точки зрения ремонтопригодности, я бы поставил не более 3 из 10:)

Откладываем пока провод с капсюлями, и переходим к втулкам-фиксаторам. Провод из них не вытянуть, так как он был залит на заводе в пресс-форме при изготовлении этих фиксаторов. Поэтому придется просверлить отверстие в каждом фиксаторе, пропихнуть туда провод, и зафиксировать его. Подойдет сверло 1,2 ... 1,5 мм. Я использовал сверло 1 мм, поскольку под рукой не оказалось 1,5мм, после сверления отверстие расширял насадкой с алмазным напылением, диаметром 1,5 ... 1,8 мм.

Продев провод через фиксаторы, снимаем примерно 2 см изоляции на концах, и вклеиваем провод в втулки с помощью цианакрилатового клея. Желательно использовать качественный клей, на гелевой основе, не дешевый. После того, как клей высох, приклеиваем так же предохранители капсюлей.

Теперь можно осуществлять завершающие шаги - припаиваем динамики (не забывайте про полярность и флюс! :)), И приклеиваем крышки к капсюлей. Конечно предварительно убираем остатки старого клея.

Как видим, все готово, этот путь пройден, и новый провод явно освежил вид наушников:) При использовании правильного кабеля, все функции будут работать, как и до замены: микрофон, кнопка паузы / ответа регулировки громкости.

Заменить провод Apple Earpods не так легко, но результат однозначно стоит труда!

Добрый день (опционально вечер/ночь).

Сегодня будет обзор штекера для наушников, банальная, незатейливая вещица, но порой так нужная. Как обычно разборка, детальные фото присутствуют.


ПРЕДИСЛОВИЕ

Запасной штекер. Это та вещь, о которой вспоминаешь, когда на наушниках он ломается. И вечно их нет под рукой. Да всегда можно наколхозить, термоусадкой и термоклеем, но чувство прекрасного страдает. Данный штекер подкупает своей низкой ценой, простотой сборки и качеством и более-менее оригинальным внешним видом законченного изделия, что немаловажно.

Конкретно на этот продукт обзоров я не нашел. Так что за дело!

Как обычно предупреждение:

Вся ответственность, а именно самостоятельное проникновение в корпус готового изделия с последующим нарушением его целостности работоспособности, лежит на человеке совершившим это действие.

Внешний вид Штекер прост и незамысловат:

В комплекте поставляется с амортизирующей резинкой, она кстати действительно очень мягкая и будет амортизировать изгибы.

Посадка производиться с натягом, желательно использовать хотя бы капельку суперклея при монтаже:

Как бы тут можно было бы и окончить повествование, но ведь всегда интересно поглядеть на результаты трудов.

Ремонт В общем, мои наушники претерпели тучу изменений, корпуса были заменены на старые айподовские 2005г. Это самый удачный корпус по моему, кстати, данный корпус расширил звучание всем опостылевшим Earpods, Они заиграли по новому и стали басовитее.

Как видно из фотографии они уже подвергались ремонту, но законченность изделия страдает все-равно, меня это не устраивало:

Ну погнали, отрезаем старый штекер и снимаем оболочку:

Вроде бы все тут хорошо и человек, который ранее не занимался ремонтами таких наушников не заподозрит подвоха, но по своему опыту общения и ремонта продукции Apple, подвохи они любят и суют их во все места, а именно КРАСНО-ЗЕЛЕНАЯ оболочка имеет внутри еще и кабель микрофона.

Вот так выглядит правильное фото:

Вот так выглядит распиновка штекера:

В общем, все минусы собираем вместе с земляным проводом и паяем на GND, остальные по распиновке.

Подрезаем провода и запаиваем:

Перед сборкой проверяем и убеждаемся, что все работает. Затем капаем капельку цианакрилата и с натягом штекер собираем. На этом ремонт можно оканчивать.

Итог Штекер очень качественный, все собирается идеально. Никаких минусов нет. Очень советую, особенно за такие смешные

Главная » Канализация » Гарнитура apple распиновка.

Штекер 3.5 для наушников Apple и не только (ремонт)

Добрый день (опционально вечер/ночь).

Сегодня будет обзор штекера для наушников, банальная, незатейливая вещица, но порой так нужная. Как обычно разборка, детальные фото присутствуют.


ПРЕДИСЛОВИЕ

Запасной штекер. Это та вещь, о которой вспоминаешь, когда на наушниках он ломается. И вечно их нет под рукой. Да всегда можно наколхозить, термоусадкой и термоклеем, но чувство прекрасного страдает. Данный штекер подкупает своей низкой ценой, простотой сборки и качеством и более-менее оригинальным внешним видом законченного изделия, что немаловажно.

Конкретно на этот продукт обзоров я не нашел. Так что за дело!

Как обычно предупреждение:

Вся ответственность, а именно самостоятельное проникновение в корпус готового изделия с последующим нарушением его целостности работоспособности, лежит на человеке совершившим это действие.

Внешний видШтекер прост и незамысловат:

В комплекте поставляется с амортизирующей резинкой, она кстати действительно очень мягкая и будет амортизировать изгибы.

Посадка производиться с натягом, желательно использовать хотя бы капельку суперклея при монтаже:

Как бы тут можно было бы и окончить повествование, но ведь всегда интересно поглядеть на результаты трудов.

Ремонт
В общем, мои наушники претерпели тучу изменений, корпуса были заменены на старые айподовские 2005г. Это самый удачный корпус по моему, кстати, данный корпус расширил звучание всем опостылевшим Earpods, Они заиграли по новому и стали басовитее.

Как видно из фотографии они уже подвергались ремонту, но законченность изделия страдает все-равно, меня это не устраивало:

Ну погнали, отрезаем старый штекер и снимаем оболочку:

Вроде бы все тут хорошо и человек, который ранее не занимался ремонтами таких наушников не заподозрит подвоха, но по своему опыту общения и ремонта продукции Apple, подвохи они любят и суют их во все места, а именно КРАСНО-ЗЕЛЕНАЯ оболочка имеет внутри еще и кабель микрофона.

Вот так выглядит правильное фото:

Вот так выглядит распиновка штекера:

В общем, все минусы собираем вместе с земляным проводом и паяем на GND, остальные по распиновке.

Подрезаем провода и запаиваем:

Перед сборкой проверяем и убеждаемся, что все работает. Затем капаем капельку цианакрилата и с натягом штекер собираем. На этом ремонт можно оканчивать.

Итог
Штекер очень качественный, все собирается идеально. Никаких минусов нет. Очень советую, особенно за такие смешные деньги.

Могу ли я использовать наушники без Apple с iPhone?

Вот визуальное сравнение разъема Apple TRRS и стандартного разъема TRS.

Сверху вы можете увидеть 4-контактный разъем для гарнитуры. Разъем для гарнитуры должен использовать тот же стандарт TRRS, иначе он не будет работать должным образом, если вообще будет.

Снизу вы можете увидеть 3-контактный разъем для наушников. Любой разъем для наушников будет работать нормально.


Стандартные стереонаушники с разъемом 3,5 мм имеют трехпроводную конфигурацию TRS (наконечник, кольцо, рукав). Распиновка для этих разъемов: Левый Аудио, Правый Аудио, Земля. Разъемы для наушников с микрофоном имеют дополнительное кольцо, что приводит к 4-проводной конфигурации TRRS (наконечник, кольцо, кольцо, гильза).

Были разные стандарты TRRS:

  1. Оригинальная конфигурация OMTP , которая была создана Nokia и имеет распиновку Left Audio, Right Audio, Mic, Ground.
  2. AHJ ( разъем для американской гарнитуры) с распиновкой Left Audio, Right Audio, Ground, Mic.
  3. CTIA , названная в честь Ассоциации беспроводных технологий , которая заменила AHJ и имеет ту же распиновку. Гнезда CTIA имеют улучшенную совместимость для поддержки не только AHJ, но и OMTP. CTIA по умолчанию требуется для производителей устройств Android .


Источник: Все о Windows Phone

В Википедии есть краткий обзор того, какое устройство использует какой стандарт.

Напоследок несколько замечаний:

  • Подключение гарнитуры OMTP к разъему AHJ и наоборот приведет к тому, что аудиовыход будет неслышным или очень тихим. Конвертеры для переключения между двумя типами гарнитур легко доступны , но при этом увеличивают объем и могут не работать надежно с функциями удаленного управления.
  • Apple использует расположение разъемов CTIA / AHJ, но использует нестандартный микрофон и метод сигнализации регулировки громкости. Простые команды, такие как Play / Pause и Skip, должны работать на современных мобильных устройствах.

Сведения о кабеле Apple USB-C/Lightning

Кабель USB-C/Lightning позволяет заряжать и синхронизировать наушники AirPods и AirPods Pro, устройства iPhone, iPad и iPod touch, а также заряжать пульт Siri Remote и др.

Вот для чего можно использовать кабель USB-C/Lightning:

  • Зарядка наушников AirPods и AirPods Pro, а также устройств iPhone, iPad и iPod touch, когда кабель подключен к порту USB-C.
  • Некоторые модели iPhone поддерживают быструю зарядку при подключении к определенным адаптерам питания USB-C с помощью кабеля Apple USB-C/Lightning.
  • Синхронизация iPhone, iPad или iPod touch или импорт фотографий при подключении к порту USB-C компьютера Mac или компьютера с ОС Windows.
  • Зарядка пульта Siri Remote при подключении к порту USB-C на компьютере Mac, компьютере с ОС Windows или к адаптеру питания USB-C.
  • Зарядка аксессуаров Apple, таких как Magic Mouse, Magic Keyboard или Magic Trackpad.
  • Использование iPhone или iPad в режиме модема при подключении через кабель USB-C — Lightning.

Порт USB-C на Apple TV HD не поддерживает зарядку, поэтому его нельзя использовать для зарядки пульта Siri Remote. Возможно, устройства iOS не получится зарядить с помощью адаптеров питания USB-C сторонних производителей (не Apple).

Информация о продуктах, произведенных не компанией Apple, или о независимых веб-сайтах, неподконтрольных и не тестируемых компанией Apple, не носит рекомендательного или одобрительного характера. Компания Apple не несет никакой ответственности за выбор, функциональность и использование веб-сайтов или продукции сторонних производителей. Компания Apple также не несет ответственности за точность или достоверность данных, размещенных на веб-сайтах сторонних производителей. Обратитесь к поставщику за дополнительной информацией.

Дата публикации:

Джек 3 5 распайка 4 пиновый

Разъем гарнитуры отличается от разъема наушников дополнительным четвертым контактом, поэтому с ними все немного интереснее. А виной тому наличие микрофона, возвышающего наушники до ранга гарнитуры. Обычно основной загвоздкой при желании починить разъем гарнитуры становится определение того, какой провод куда должен припаиваться. Оно и понятно, чаще всего проблема в том что контактов на разъеме 4 а проводков 5. Да даже если и 4, то кого куда…?

Весь процесс ремонта наушников подробно показан в моем новом видео:

Ремонт разъема наушников уже рассматривался в статье одной из статей .

Итак, поехали чинить разъем гарнитуры

Для начала рассмотрим сам разъем гарнитуры. Называется он 4-х контактный Jack 3,5mm, но погоды это как-то не делает. Так вот, в нем 4 контакта, и каждый контакт имеет свое предназначение. Есть два стандарта расположения контактов:

На этом произведении искусства я попытался изобразить назначение контактов. M- и M+ это контакты микрофона. Три остальных — это уже знакомые Вам из первой статьи контакты наушников: G — земля , R — правый , L — левый . Цвета, которыми закрашены контакты не случайны, это стандартные цвета, которые чаще всего используются производителями для отличия проводов.

Сейчас первый вариант уже практически окончательно вымер. И связанно это не с тем, что у вторых светофор на контактах получается правильнее и даже не с растаманским триколором, а с проблемами совместимости с 3-х контактными разъемами ноутбуков, плееров…. Я думаю каждый сталкивался с наушниками, которые нормально играли от ноутбука только тогда, когда вставлены не до конца. Это и есть первый вариант.

Но вернемся к расцветке проводков гарнитуры. Чтобы не быть голословным вот вам отрезанный провод гарнитуры Beats Tour. Классическая схема окраски проводов:

Но увы, не всегда все так хорошо и далеко не всегда производитель так облегчает нашу жизнь. Рассмотреть абсолютно все варианты цветовых схем, не представляется возможным. Да и смысла не имеет, лучше понять как при любой схеме определить какой проводок за что отвечает. Этим мы и займемся 🙂

Пять проводков на четыре контакта разъема гарнитуры

Попали Вам в руки наушники, отрезали разъем, сняли оплетку с провода, а там вот так:

Три адекватных проводка и один, как сейчас принято говорить, с особенностями. А если с него изоляцию снять, то будет вообще вот так :

Вот и получили 5 проводов… 😥

Как определить назначение проводов гарнитуры

Итак самый простой вариант, особенно, когда под руками вообще ничего кроме ножа и паяльника нет — вскрытие пульта наушников

На этой стороне платы, внизу виден припаянный красно-желтый проводок, а рядом с ним красуется буковка G, которая как нам известно Ground или земля. Переворачиваем плату:

И видим, что синий провод — это R, т.е. Right — правый, а вот красный это M или микрофон. А это М+ или М- спросите Вы. Если это просто М, то подразумевается М+, т.к. М- всегда идет на землю. А если есть и + и — то знайте минус всеравно на землю)

Круто! Но среди этих проводков нету тех двух, идущих вместе. Хорошо, можно разобрать и наушник 😛 ( как это сделать читаем тут )

Ага вот и они))) Но тут стоит Вас предупредить. Часто встречается несоответствие цветов проводков в проводе до и после развилки. Т.е. до пульта доходит тоже, что и на разъеме, а вот дальше и на второй наушник могут идти другие цвета.

Вообще в этом случае можно было обойтись без вскрытия наушника, т.к. Логично что среди цветов с которыми уже определились нету левого канала. Ну а желтый(золотой) поводок — всегда земля. Так что спаиваем (от слова паять, а не то что Вы подумали) вместе желтый и желто-красный проводки и вуаля имеем четыре провода классической расцветки 🙂

Электрические методы определения проводков гарнитуры

Увы далеко не всегда можно вот так вот запросто открыть пульт управления и наушник. В таких случаях стоит воспользоваться мультиметром.

Устанавливаем режим, как на картинке и тыкаемся одним щупом в желтый провод, вторым щупом в остальные. У подавляющего большинства наушников сопротивление либо 16 либо 32 Ома. Это стандарты. На практике ровно 16 или 32 — это редкость, обычно в пределах ± 3 Ом, но бывают и 10, и 24, и 54 Ома.

Главное чтоб между собой динамики имели одинаковое сопротивление. Итак допустим динамики имеют сопротивление по 32 Ома каждый. Если щупами мультиметра схватиться за землю и один из каналов, то он нам покажет 32 Ома. А вот если одним щупом за один канал, а вторым за другой канал, то он покажет суммарное сопротивление(в нашем случае 64 ома), т.е. Динамики в данном случае включены последовательно. Если вы не смогли найти оба динамика, значит обрыв провода где-то дальше.

Нет мультиметра? Не беда 😛 воспользуемся батарейкой. Нам понадобится таблетка на 1,5 вольта. Другие типы батареек лучше не использовать, т.к. Можно сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает весьма не тихо) лучше просто на уши повесить, да можно и на стол положить.

Щечки в наушнике будут раздаваться не в тот момент когда вы держите батарейку, а когда прикасаетесь и отпускаете её. И не стоит держать дольше секунды. Это должны быть легкие прикосновения.

Вот такими нехитрыми способами можно достаточно быстро определить какой из проводков за что отвечает. А теперь покажу несколько распространенных вариантов.

Другие примеры распайки разъема гарнитуры

Тут не глядя и не проверяя можно спаивать два золотых провода вместе

Просто каждый канал имеет свой провод для земли. С аудиафильской точки зрения такой вариант более правильный, чем один земляной провод и способствует более широкой стереобазе.

Вообще получается, что вся проблема отремонтировать разъем гарнитуры сводится к определению где земля, которую нужно скрутить, чтобы получить 4 проводка.

Повторюсь еще раз — земля всегда желтая . Так же смеси желтого с другими цветами как правило тоже земля.

Провода гарнитуры с экраном

Еще бывает, что землю используют как экран. Т.е. В нее оборачивают либо все провода либо только микрофонный провод. Делается это для защиты от внешних наводок.

В случае экранированного провода, экран нужно просто распустить (раскрутить), вынуть содержимое и скрутить в самостоятельный проводок. Такие экраны у наушников сегодня встречаются довольно редко, т.к. создают паразитную емкость и делают звук более «мутным».

Гораздо чаще встречается экранировка микрофона. Выглядит она следующим образом:

Как видим желтый провод ненормально толст. Раскручиваем его:

Под ним скрывается синенький проводочек микрофона.

Вообще суть экранирования заключается в защите от помех, чтобы внешние поля не создавали наводки на микрофонный провод, которые будут передаваться вашему собеседнику . Нужно это т.к. уровень сигнала от микрофона мал и помехи по уровню могут быть равны или больше полезного сигнала.

Ну да ладно, экран снова на землю, а вмести с ним и желто-полосато-красный провод. Скручиваем и спаиваем:

Вместо заключения

В заключении хочется отметить, что все это достаточно просто, даже если и кажется сложным. Просто нужен опыт и понимание, которое приходит с опытом. Во как)) так что если хотите уметь чинить наушники — чините, не бойтесь) Новые все равно дороже покупать, а тут авось и получится 😛

П. с. При определении, желательно сразу, после зачистки от оплетки, залуживать концы проводков. В случае использования мультиметра или батарейки без этого в принципе не обойтись. Да и в любом случае потом к разъему припаивать)

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

  1. Микро jack 2. 5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
  2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
  3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

  1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
  2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
  3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
  4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Штекер на четыре жилы

Здесь есть два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод — медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Схемы распиновки по производителям

Распиновка аудио Apple

  • 1 — левый
  • 2 — правый
  • 3 — земля
  • 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый
2 — правый
3 — земля
4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый
2 — правый
3 — земля
4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59−09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10. 1, 4G LTE, C3530, [email protected] 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, [email protected] 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5−10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут

Очередь просмотра

Очередь

  • Удалить все
  • Отключить

YouTube Premium

Хотите сохраните это видео?

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось?

Не понравилось?

Текст видео

Это видео показывает, как заменить разъем для наушников с микрофоном (4-полюсный мини-джек) На примере наушников Sennheiser MOMENTUM https://goo.gl/pVub3v

Пропал звук!? Даже самые дорогие наушники не застрахованы от проблемы разрыва кабеля от разъема. Рекомендую по возможности восстановить родной штекер, если это не возможно (не разборный) приобрести новый, хороший и качественный — не экономьте на себе!

Показываю, как перепаять перелом провода к разъему Mini Jack 3. 5 4 pin, как очистить провода от защитного лака и залудить их (рассказываю какой провод куда припаивать).

Сразу скажу, что такой тип пайки может быть довольно утомительным из-за малых размеров контактов штерека и требует большого терпения.

Это видео является полным руководством, по ремонты штекера ваших любимых наушников. Если у вас возникли вопросы, не стесняйтесь задавать их в комментария.

Приобрести недорогие и хорошие разъемы вы можете на сайте аудиомания https://goo.gl/w2SN1K или заказать на AliExpress https://goo.gl/d8ag18

Если вам понравилось это видео, и хотели бы видеть больше, пожалуйста, подпишитесь!

Рад тебя видеть на моем авторском YouTube channel molodCHINA (#молодчина).

На канале ты найдете видео на различную тематику: Сборка радио конструкторов, обзор и тесты Китайских инструментов, полезных аксессуаров для дома и авто, лайхаки, масоделки, мелкий ремонт и много еще всего интересного…

Канал будет полезен не только интересующимся товарами из Китая, но и любителям велопрогулок. На канале вы найдете обзоры полезных аксессуаров для спорта и отдыха, сталинг и тюнинг велосипеда.

НАШ САЙТ РЕКОМЕНДУЕТ:

Метки:

Ремонт наушников своими руками айфон

В повседневной жизни современного человека наушники являются незаменимым атрибутом, позволяющим получать удовольствие от прослушивания любимой музыки и аудиокниг в любом месте и в любое время. К сожалению, данный гаджет не вечен и подвержен поломкам. В такой ситуации вам приходится задумываться, можно ли произвести ремонт наушников своими руками, или лучше купить новые. Рекомендуется не спешить выбрасывать старые, так как сломавшиеся, в большинстве случаев, можно отремонтировать в домашних условиях. О том, как починить наушники самостоятельно, и пойдет речь в этой статье.

Наушники являются достаточно простым устройством, поэтому все неисправности можно перечислить буквально на пальцах. Частыми причинами, того, почему перестали работать наушники, можно назвать следующие:

Если сломались наушники, первым делом стоит обратить внимание на место соединения штекера с кабелем. Часто причина поломки кроется именно в этом месте. Из-за частых изгибов ломаются жилы кабеля, поэтому сигнал не проходит в одно “ухо” гаджета либо в оба сразу. Также может не работать и микрофон.

Поломку обнаружить достаточно просто. Нужно при включенном гаджете пробовать изгибать кабель в месте предполагаемой поломки в разные стороны. Если при этом звук появляется или слышен треск, то это значит, что перебита одна из жил провода. Что делать, если обнаружено проблемное место на кабеле?

Для ремонта наушников, проделайте следующее.

После разрезания пластика извлеките внутренности штекера. Вы увидите контакты, к которым припаяны несколько тонких проводов разного цвета. Таким же образом можно разобрать наушники от айфона.

Если потребуется ремонт наушников с микрофоном, которые подключаются одним штекером (обычно на кабеле присутствуют 2 штекера), то схема распайки будет как на рисунке ниже.

Далее требуется освободить внутренние жилы кабеля от наружной (общей) изоляции.

Процедура замены штекера одинакова для любых видов гарнитур, например, таких как: наушники Beats By Dr, Sennheiser (Сенхайзер) HD 215, Razer Kraken (Кракен) Pro, а также, для наушников Steelseries Siberia v2, Audio-technica ATH-ES7 и наушников Defender.

Как отремонтировать наушники при неисправности шнура гарнитуры? Можно попытаться найти место перелома внутренних жил кабеля, прощупывая и изгибая все его участки при работающем гаджете. Если вы услышите во время проверки треск или появление звука, то отметьте это место маркером. Далее в месте излома кабель разрезается и зачищается. После чего кончики тонких проводников необходимо спаять, соблюдая цветность, и заизолировать.

Если место излома не нашлось, то потребуется заменить весь шнур. На следующем примере, будет показан ремонт вакуумных наушников.

  1. Перед тем, как разобрать сломанные вакуумные наушники, необходимо приобрести новый кабель — его можно заказать в интернете.
  2. С помощью канцелярского ножа аккуратно разберите (разъедините) склеенный гаджет для телефона на 2 части.
  3. После вскрытия вы увидите места пайки, к которым необходимо припаять новый кабель. Таким образом можно сделать ремонт гарнитур Beats (Битс) by Dr. Dre, Sony, Audio Technica Ath-CKR10.
  4. Точно так же производится ремонт наушников Iphone. Но при разборе наушников apple следует быть внимательным и записывать или зарисовывать расположение проводов. Они могут быть многоцветными.

Большие гаджеты, такие как, например, наушники Philips или наушники Sven для компьютера, отличаются от вставных лишь размером динамика (мембраны в маленьких гаджетах). Трудности могут возникнуть при попытке добраться до динамика, для того, чтобы запаять контакты проводов.

У разных производителей гарнитур способы их вскрытия различаются. Это могут быть защелки, которые сложно обнаружить или скрытые винты, спрятанные под мягкими “подушечками” – амбушюрами. Например, часто возникает вопрос, как разобрать наушники Sennheiser HD203?

  1. С помощью кредитки или другого плоского предмета отожмите защелки, удерживающие амбушюр.
  2. После снятия мягких подкладок вы увидите 4 винта, которые необходимо извлечь.
  3. На разобранном устройстве вы увидите контакты с припаянными к ним проводами, которые необходимо отпаять и заменить на новые.

При ремонте наушников Steelseries Siberia, амбушюры держатся на клеевой основе. Снять их можно, аккуратно поддевая отверткой, после чего можно обнаружить крепеж. В некоторых моделях вместо винтов используются защелки, которые при сильном нажиме могут быть сломаны. Если они сломаются, придется чашечки гаджета склеивать, после чего они станут неразборными.

В наушниках Razer Kraken амбушюры не приклеены, и снимаются просто.

После их отсоединения, крепеж можно обнаружить под приклеенной бумагой.

В гарнитуре Audio-Technica M30 или ES7 они также одеваются на ободок чашечки гаджета. Не исключением являются и наушники Филипс.

Кстати, в наушниках Audio-Technica ES7 имеются шарниры для поворота чашечек. Поэтому, если вы, ремонтируя гаджет, разбираете его, то необходимо соблюдать осторожность.

Гарнитура Philips SHD 8600 лишена всех недостатков, связанных с заменой штекера и кабеля, так как она является представителем беспроводных устройств.

Как починить наушники, если возникли проблемы с регулятором громкости в виде пропадания звука или треска? В данном случае можно воспользоваться графитной смазкой, чтобы нанести ее на резистивный слой для восстановления контакта. После этого гарнитура должна функционировать без проблем.

Если после смазки гарнитура продолжает работать плохо, то регулятор требуется заменить на новый.

Таким образом, в большинстве случаев, прежде чем бежать и покупать новую гарнитуру, ее ремонт можно проделать собственноручно. Для этого потребуется паяльник с тонким жалом и навыки обращения с ним.

После презентации нового iPhone специалисты с сайта iFixit в ожидании новых девайсов от компании Apple, решили размяться на наушниках EarPods. Новинка была разобрана на мелкие детали, и тщательно обследована на предмет функционала, и конструктивных особенностей.

Оказывается инженерам Apple пришлось потратить 3 года на создание сего чуда. Первостепенной задачей было сделать наушники прочнее и надежнее по сравнению с предшествующей моделью, а потом уже занялись качеством звука. Им это удалось. Новая модель стала более устойчива к влаге и миханическим повреждениям.

Кабель который с двух сторон входит в пульт получил защиту от перегибов. Схема самого пульта стала сложнее, а также лучше защищена от попадания влаги.

Внутри разобранного наушника вы не увидите ничего примечательного – постоянный магнит, мембрана и звуковая катушка. Если не обращать внимания на новую нестандартную форму EarPods, то перед нами абсолютно обычные наушники, без каких либо технологических и инновационных изысков.

Заметным изменением стало – отказ от пластиковой мембраны в пользу бумажной. Возможно именно из за этого в наушниках средние и высокие частоты лучше звучат. Кроме этого, как показывает практика бумажная мембрана более стойка к разрывам, чем пластиковая.

В заключение можно сказать, что новые EarPods будут служить вам дольше чем старые наушники, а что касается качества музыки, то истинных меломанов оно совсем не порадует.

Наступила осень, уважаемые читатели, Apple выпускает новые продукты. А это значит, что специалистам iFixit пора сдувать с инструментов пыль, которая на них успела осесть со дня натурального уничтожения Retina-дисплея от MacBook Pro. Самое интересное ещё впереди, но вот, скажем, наушники EarPods поступили в продажу сразу после презентации и готовы первыми лечь под нож.

Номер модели EarPods — MD827:

Новый пульт с тремя кнопками и микрофоном (слева) выглядит не так, как пульт от наушников предыдущего поколения. Провода сверху и снизу гораздо лучше защищены от перегибов.

Глядя на следующую фотографию, вы скажете, что Apple убрала микрофонное отверстие в корпусе пульта — и окажетесь не правы! Дело в том, что отверстия вообще не было. Круглая решёточка носила чисто информативный характер — чтобы вы знали, куда говорить. Теперь её заменяет значок микрофона. Экономим на спичках, Джони?

Для вскрытия пульта лучше всего воспользоваться медиатором. Удивительно полезная штука при демонтаже техники.

Пульт состоит из пяти компонентов: двух пластиковых крышек сверху и снизу, резинки с кнопками, гибкой платы, а также продолговатой металлической пластины. Здесь мы видим верхнюю крышку в правой руке, тогда как всё остальное во всё ещё собранном виде держат в левой:

Пульт, вид сзади. Вот как раз в пластине (она нужна для придания жёсткости) отверстие под микрофон есть.

На гибкой плате, помимо микрофона, обнаружилась ещё одна микросхемка. Пафосные Chipworks считают, что это либо аналого-цифровой преобразователь, либо какое-то устройство для регулировки громкости.


Плата пульта (сверху — дайм, монета достоинством в 10 центов):
• Красный — микрофон 2F17 045;
• Оранжевый — TI25ASGVI 079.

По сравнению с новым пультом старый — просто игрушка. Он, кстати, и от попадания влаги защищён гораздо хуже.

С пультом покончено, самое время взять в руки скальпель и перейти непосредственно к наушникам. EarPods склеены, защёлок нет. Если будете вскрывать дома (почему этого лучше не делать, читаем ниже), то для повторной сборки вам потребуется свежий клей.

…Скромненько. Как и большинство наушников-вкладышей («каплей»), один EarPod содержит мембрану, звуковую катушку и магнит.

Мембрана — что очень важно — впервые бумажная, а не пластиковая. iFixit пишут, что это положительно скажется на низких и средних частотах. Корпус? Изнутри он уже не кажется каким-то сверхнеобычным…

Итак, ещё раз: магнит (слева), мембрана и звуковая катушка (справа). А затем они же, но вверх ногами. На внешней стороне акустического оформления (вокруг магнита) прямо поверх симметричных отверстий проложена мелкая сеточка.

Это важный компонент, поскольку для поддержания необходимого качества звука акустическое оформление должно быть жёстким и притом открытым, чтобы не препятствовать прохождению воздуха за вибрирующую мембрану.

Сеточки не было в старых наушниках. Сверху вниз: наушники предыдущего поколения, наушники от первого iPod и EarPods.

Во главу угла iFixit ставят прочность, и по этому параметру EarPods очень хороши. Но перед нами акустическое устройство, которое, будучи разобранным и собранным вновь даже с очень большим старанием — уже никогда не зазвучит, как прежде. Поэтому оценки за «простоту ремонта» не будет. Пока не будет, ведь iFixit ещё только разминаются. Очень скоро к ним на стол ляжет iPhone 5, затем будут iPod touch и nano, а потом, глядишь, и iPad mini подоспеет.

(Нет голосов)

Добрый день (опционально вечер/ночь).

Сегодня будет обзор штекера для наушников, банальная, незатейливая вещица, но порой так нужная. Как обычно разборка, детальные фото присутствуют.

Запасной штекер. Это та вещь, о которой вспоминаешь, когда на наушниках он ломается. И вечно их нет под рукой. Да всегда можно наколхозить, термоусадкой и термоклеем, но чувство прекрасного страдает. Данный штекер подкупает своей низкой ценой, простотой сборки и качеством и более-менее оригинальным внешним видом законченного изделия, что немаловажно.

Конкретно на этот продукт обзоров я не нашел. Так что за дело!

Как обычно предупреждение:

Вся ответственность, а именно самостоятельное проникновение в корпус готового изделия с последующим нарушением его целостности работоспособности, лежит на человеке совершившим это действие.

Штекер прост и незамысловат:

В комплекте поставляется с амортизирующей резинкой, она кстати действительно очень мягкая и будет амортизировать изгибы.

Посадка производиться с натягом, желательно использовать хотя бы капельку суперклея при монтаже:

Как бы тут можно было бы и окончить повествование, но ведь всегда интересно поглядеть на результаты трудов.

В общем, мои наушники претерпели тучу изменений, корпуса были заменены на старые айподовские 2005г. Это самый удачный корпус по моему, кстати, данный корпус расширил звучание всем опостылевшим Earpods, Они заиграли по новому и стали басовитее.

Как видно из фотографии они уже подвергались ремонту, но законченность изделия страдает все-равно, меня это не устраивало:

Ну погнали, отрезаем старый штекер и снимаем оболочку:

Вроде бы все тут хорошо и человек, который ранее не занимался ремонтами таких наушников не заподозрит подвоха, но по своему опыту общения и ремонта продукции Apple, подвохи они любят и суют их во все места, а именно КРАСНО-ЗЕЛЕНАЯ оболочка имеет внутри еще и кабель микрофона.

Вот так выглядит правильное фото:

Вот так выглядит распиновка штекера:

В общем, все минусы собираем вместе с земляным проводом и паяем на GND, остальные по распиновке.

Подрезаем провода и запаиваем:

Перед сборкой проверяем и убеждаемся, что все работает. Затем капаем капельку цианакрилата и с натягом штекер собираем. На этом ремонт можно оканчивать.

Штекер очень качественный, все собирается идеально. Никаких минусов нет. Очень советую, особенно за такие смешные деньги.

Суть – сломались наушники, разуплотнились провода возле штекера, классика.

2 часа пытался разобраться в распиновке. Статья http://pikabu.ru/story/likbez_po_garnituram_i_naushnikam_sov. пригодилась, но! Про Earpods’ы ничего не сказано.

В общем, результат ниже – картинка с наглядной распиновкой

Вся проблема свелась к тому, что проводов не 5, а 6. Точнее 5-ый (зелено-красный), если можно так сказать – коаксиальный, в нем внутри идет медная жила.

Думаю, многим будет полезно. Ну и для себя, чтоб не забыть.

Если такая статья где-то и была – я ее не нашел.

И да – управление работает.

Чем больше проводов, тем они тоньше и перетираются быстрее. Наверное так. Это ж эпл, они любят зарабатывать на фигне всякой

наушники действительно у них не ломаются, мои живы с выхода пятерки

а вот провода зарядки – пиздец, который умирает за полгода

по идее, хватило бы одного до разветвителя

Тогда у тебя не работало бы прибавление и убавление громкости и плей/стоп на пульте. Проверено лично.

ну это понятно, но на разъеме-то они все равно замыкаются, так что можно было бы объединить в один контакт (от штекера до разветвителя на 2 уха)

да, но это же все происходит на блоке управления, а от него уже, по сути, в телефон идут 2 контакта, сопротивление меняется на контактах микрофона

я чуть было не психанул и так не сделал)

Как подключить этот провод к петле микронаушника?

К микрофону, к схеме управления, и к каждому динамику идёт своя «земля» из соображений помехоустойчивости. Хотя больше толку было бы от земляных проводов, выполненных в виде оплётки.

по этой схеме не работает управление!

Когда-то паял EarPods. У меня было по-другому.

Красно-зелёный это земля микрофона

Если этот красно-зелёный раскрутить, то внутри будет жёлтый провод микрофона (как-бы экранирован)

А то, что на фото жёлтое, то это какая-то херота без меди внутри

На фото как раз внутренняя жила этого красно-зеленого провода, получается. То же, что у меня на схеме, только контакты микрофона наоборот.

Интересно. Как раз вчера свои перепаивал, так вот встал вопрос. Ты к родному штекеру обратно припаивал? Если да, то как ты так аккуратно с него эту пластмассовую хрень снял, которой штекер покрыт?

в комментах добавил, бокорезами пластик снимается хорошо

Ооо благодарю тебя друг. У меня из-за этой медной проволоки не работало управление и микрофон. Пол года так слушал пока сын не расхреначил штекер (опять). Блин у теперь новые earpods)

огромное спасибо чувак, очень выручил схемой. заебался с этими наушниками уже. в итоге все работает, кнопки тоже.

Слуш, а ты три провода (заземления, если я не ошибаюсь) которые ко второму делению справа припаиваются спаивал друг с другом? Спаял сейчас наушники по твоей картинке, звук работает отлично, микрофон тоже работает, а вот кнопочки на гарнитуре не работают.

UPD Всё, понял, благодаря этой картинке. Я все 3 провода включая микро припаял к третьему делению, а тут надо микро только сюда, а те 2 к четвёртому получается

Спрашивали – что под корпусом родного штекера. Пластик хорошо расковыривается бокорезами.

привет)у меня на наушниках одна из контактных полосок сломалась, от этого звук я так понимаю тише стал в гарнитуре. я правильно говорю это контактные полоски, те что три белые полоски на разъеме?

а кто может подсказать технологию изготовления джеков?

такое чувство, что детали джека делают токарным способом. искал в нете ответ не нашел.

Просто берешь на паяльник побольше припоя,так чтоб капелька была, окунаешь провода в кислоту паяльную или канифоль расплавленную, и суешь провод в каплю припоя, и через секунд 5 лак на проводах плавиться начнет, и просто из под припоя вылезет, а провод залуженный, как по мне самый просто и эффективный метод.

На картонку или деревяшку капаешь канифолью, в ней топишь кусочек припоя, и нагретым до 380-400 градусов паяльником (если паяльник без термостабилизации, то ещё лучше). Погружаешь в эту смесь лакированный провод и начинаешь водить по нему разогретым жалом, разнося припой по проводу. Лак сгорает, и медная основа не успевает сильно окислиться от нагрева. Магия сработает и чары рукожопства падут с тебя.

Тоже на каких-то наушниках такое было. Обычно да, плавится лак. Но иногда надо еще ножичком зачистить

провода от наушников просто прикладываешь к канифоли и прижимаешь горячим жалом, а потом в припой пока канифоль не почернеет и тогда нормально залудятся

Может жало в говно грязное?

Ну раз уж зашла речь о пайке штекеров к наушникам, сложно ли новый купленный в магазине запчастей припаять к оторванному проводу к ним ? А то денег совсем нету на новые, а брать дешевые смысле нету, только деньги переведу, а банально где нибудь типа перед сном послушать хочется, а у меня только есть которые НА уши одеваются, я такие уже давал сестре, она их сломала, ну точнее оторвался провод, пришлось просить отца паять, ибо у меня полученных навыков с двух пар в универе хватит разве что два провода между собой припаять)

Как починить наушники Apple iPhone

Как распаять шнур наушников iPhone

Как починить наушники Apple

Как отремонтировать наушники Apple EarPods. Компьютерный сервис Барселона.

Как починить наушники / how to fix headphones

Как оживить тихо звучащие EarPods ? Если один наушник играет тише решение!

Ремонт Apple EarPods. Сможет починить даже начинающий.

ТВОИ EARPODS УМЕЮТ ЭТО. И ВСЕГДА УМЕЛИ!

Как починить наушники своими руками

62 как починить наушники – how to fix headphones

для владельцев iPhone, iPad, MacBook и Apple Watch

Илья Висюлин Вам подал идею – другой и быть не может.
Иногда продают из набора уши для iphone – я такие за 700 р отхватила (ну не нравяться кому то родные уши)

Да я почти спаял наушники))))
Я разобрал гарнитуру, и сразу увидел что у меня оборвался провод.
Я все обрезал. Единственный выход у меня был это все бытащить отпаять и отрезать.
После того как я отпаял провода от схемы которая идет на микрофон.
Очистил провода.
Спаял все это дело, все провода.
Все работает. Единственная проблема это то что провода обратно не помещаются))))

Я нашел выход из этой проблемы взял аналогичный проводи припаял
провода то наушников(пока что только один провод из двух просто
очень лень). А нужный для микрофона провод пустил обратно в
гарнитуру.

Так что выход есть только нужны для этого хоть чуток прямые руки
я хоть не очень хорошо что нибудь чиню. Но смог))))

Александор Сергеевич писал(а): Да я почти спаял наушники))))
Я разобрал гарнитуру, и сразу увидел что у меня оборвался провод.
Я все обрезал. Единственный выход у меня был это все бытащить отпаять и отрезать.
После того как я отпаял провода от схемы которая идет на микрофон.
Очистил провода.
Спаял все это дело, все провода.
Все работает. Единственная проблема это то что провода обратно не помещаются))))

Я нашел выход из этой проблемы взял аналогичный проводи припаял
провода то наушников(пока что только один провод из двух просто
очень лень). А нужный для микрофона провод пустил обратно в
гарнитуру.

Так что выход есть только нужны для этого хоть чуток прямые руки
я хоть не очень хорошо что нибудь чиню. Но смог))))

Я уже говорил, что не могу измерить, нечем. Все что могу сказать: звук в обоих ушах работает.

Штекер действительно дешевый (25р), но вроде сделан качественно: входит легко, внутри не болтается, никаких заусениц.. Единственная проблема (я раньше покупал такой же штекер), сошло покрытие, т.е. изначально он был медного цвета, теперь более светлый, почти белый.
Может просто контакт микрофона не контачит с гнездом телефона.

neitron
Я всегда повторяю, что исключения только подтверждают правила. А главное правило: нужно всегда предполагать, что первоначальное подключение может быть каким угодно. И цвета могут быть перепутаны и всё остальное тоже. Так что, нужно просто прозвонить каждый наушник при помощи плеера или тестера. Ориентироваться по самому крайнему (заострённому) контакту штекера. Это и есть левый канал. Сфазировать наушники можно так же, как и колонки.

Помню в армии кросс переделывал. Единственный раз в жизни тогда не спал почти трое суток. Там толстых телефонных кабелей было на порядок больше, чем проводов в наушниках. Так вот, потерял всего одну пару. А у Вас всего то четыре провода.

Проблемы с проводом – самая распространенная неисправность всех наушников, и EarPods от Apple не являются исключением. Обычно обрыв провода случается в местах, где он часто перегибается под малым радиусом: у штекера, на Y-разветвлении, в местах соединения с пультом или наушниками. Когда речь идет о ремонте обычных наушников, то обычно все ограничивается заменой штекера или целого провода. С техникой Apple все немного сложнее, проблема заключается в конструктивных особенностях самого штекера. Это касается не только EarPods, но и всех других наушников с гарнитурой, которые совместимы с “яблочными” гаджетами, например Beats.

Также к трудностям с ремонтом провода данной модели можно добавить и то, что разобрать сами наушники или пульт с микрофоном достаточно сложно, а еще в самых капсюлях находятся пластиковые втулки, в которые залиты концы провода. Кроме того, есть еще один аргумент в пользу замены неисправного провода – белая изоляция сильно загрязняется и выглядит некрасиво, а серые кембрики у основания штекера и пульта еще и рвутся, что портит внешний вид наушников.

Отличие штекера EarPods от всех остальных заключается в отсутствии расширенной металлической части контакта Sleeve (четвертый от киця штекера), отвечающего за микрофон. Когда такая расширенная часть контактирует с металлической рамкой Iphone, микрофон “замыкается на землю”, соответственно он перестает работать, как и кнопки на пульте. Если внимательно присмотреться, то можно заметить, что ни EarPods, ни Beats, или другие наушники, совместимые с Iphone, не имеют этого расширения, у них за контактом Sleeve всегда находится пластиковый корпус штекера. Поэтому микрофон не замыкает на землю, и функции гарнитуры работают в полной мере.

Ремонт провода (в том числе замена штекера) сильно затруднены в данной модели, поэтому одним из наиболее оптимальных вариантов устранения таких неисправностей, является полная замена провода на новый. Данное решение является универсальным и всегда работает на 100%, то есть, если динамики и сами корпуса наушников (т.н. капсюли) в порядке, замена провода позволит полностью восстановить их техническое состояние.

Для того, чтобы заменить провод, придется полностью разобрать наушники. Здесь стоит отметить, что обычно передняя крышка прочно приклеена к капсулю, детали подогнаны между собой очень точно, а пластик самого наушника очень мягкий и легко деформируется. Поэтому стоит быть очень внимательным и осторожным. Для того, чтобы отделить крышку от капсюля, нужно воспользоваться острым инструментом (я предпочитаю скальпель, но наверняка подойдет и канцелярский нож), вставив его в щель, как показано на фото. Можно пройти лезвием по всему периметру вокруг крышки, а можно сразу аккуратно поддеть крышку, здесь решать можно по ситуации.

Когда щель достаточно расширилась, можно начинать отделять крышку от корпуса. Эти части склеены между собой.

Иногда диафрагма динамика приклеивается к крышке, а магнит и все остальные – к внутренней полости наушника, тогда есть риск оторвать диафрагму и разорвать проводки катушки, после этого динамик фактически становится непригодным к ремонту. Поэтому все следует делать не спеша и осторожно, без резких движений. Когда крышка полностью отделилась, можно отпаять динамик, и отложить его вместе с крышкой, советую поставить их в отдельный пакетик или коробочку, а также промаркировать плюсовой контакт каждого динамика (зеленый и красный).

После того, как динамики отделены и надежно упакованы, можно продолжать разбирать наушники, впереди еще много сложных шагов. Как видим, в корпусе наушника кроме провода и динамика, есть еще пластиковая втулка, которая отвечает за фиксацию провода и одновременно создаёт акустическое оформление динамика.

Во втулке есть 2 паза для отвода сжатого воздуха. Первый ведет к отверстию в задней части корпуса (рядом с проводом), второй ведет к отверстию, через которое провод вставляется в корпус. Эта деталь прочно приклеена к задней стенке корпуса, что часто вызывает проблемы с ее демонтажем, поскольку пластик, из которого изготовлены капсюли EarPods очень мягкий и пластичный. Обычно достаточно просто поднять втулку отверткой, вставив шлиц в больший паз.

Маркируем левую и правую втулку и отрезаем части провода, которые протянуты через них, и извлекаем провод с капсюлей, он нам больше не понадобится. Промаркируйте также левый и правый капсюли, чтобы не перепутать их (правый наушник это то, на котором висит микрофон, а также красную маркировку проводов, которые припаяны к динамику). После этого просовываем новый провод в капсюли.

Откладываем пока провод с капсюлями, и переходим к втулкам-фиксаторам. Провод из них не вытянуть, так как он был залит на заводе в пресс-форме при изготовлении этих фиксаторов. Поэтому придется просверлить отверстие в каждом фиксаторе, пропихнуть туда провод, и зафиксировать его. Подойдет сверло 1,2 . 1,5 мм. Я использовал сверло 1 мм, поскольку под рукой не оказалось 1,5мм, после сверления отверстие расширял насадкой с алмазным напылением, диаметром 1,5 . 1,8 мм.

Продев провод через фиксаторы, снимаем примерно 2 см изоляции на концах, и вклеиваем провод в втулки с помощью цианакрилатового клея. Желательно использовать качественный клей, на гелевой основе, не дешевый. После того, как клей высох, приклеиваем так же предохранители капсюлей.

Теперь можно осуществлять завершающие шаги – припаиваем динамики (не забывайте про полярность и флюс! :)), И приклеиваем крышки к капсюлей. Конечно предварительно убираем остатки старого клея.

Как видим, все готово, этот путь пройден, и новый провод явно освежил вид наушников 🙂 При использовании правильного кабеля, все функции будут работать, как и до замены: микрофон, кнопка паузы / ответа регулировки громкости.

Заменить провод Apple Earpods не так легко, но результат однозначно стоит труда!

Есть несколько разных способов починить сломанные наушники своими руками в домашних условиях и в некоторых случаях даже не имея под рукой никаких инструментов (например, ремонт оборвавшихся проводов без паяльника). В этой статье мы кратко рассмотрим все основные варианты поломок наушников и то, как их отремонтировать (более детальный ремонт с паяльником, описан в статье «Как правильно паять наушники»).

  • Можно ли починить наушники в домашних условиях? В 99% случаях можно. (1% неисправна мембрана, «сам динамик», но это большая редкость)
  • И если можно, то как их отремонтировать? Методов много, все зависит от поломки. Самая распространенная, это порванные провода. Самый простой и очевидный метод решения, это пайка. Но есть и другие варианты решения.
  • Где можно починить наушники? Отремонтировать сломанные наушники можно в любом сервисном центре.
  • Сколько стоит починить наушники? В адекватных сервесных центрах от 2-20$.
  • Что лучше: ремонт дома или сервисный центр? Если вы не держали в руках паяльник, у вас его нет, вы не хотите тратить время и боитесь шанса все испортить, то лучше отнести в сервисный. Это недорого и обычно быстро. Если все с точностью да наоборот, есть паяльник, вы все умеете и хотите 😎 , но конечно стоит отремонтировать дома и своими руками, это тоже быстро и бесплатно! А наша статья поможет вам сделать все еще быстрее.

Так что, если у вас вдруг перестали работать любимые наушники, это еще не повод выкидывать их и сразу бежать в магазин.

Определяем причину поломки

Прежде, чем начать ремонт наушников, необходимо выявить место и причину поломки — это может быть сам наушник, в том числе динамик, это может быть штекер, разъем в устройстве или сам кабель.

После того, как вы нашли место поломки, можно приступать к ремонту наушников. Более подробные инструкции для каждого случая вы найдете по ссылкам чуть выше.

Прозвонить контакты можно как на штекере, так и непосредственно на самом проводе. Для этого:

  1. Выставьте режим прозвона на мультиметре.
  2. Один щуп приложите к контакту на штекере, отвечающему за землю (подробнее устройство разных типов штекеров мы рассматривали здесь), а другой поочередно прикладывайте к оставшимся контактам и следите за показаниями мультиметра.
  3. В норме сопротивление на каждом из наушников должно быть около 30-35 Ом (в зависимости от кабеля). Если на каком-либо контакте мультиметр показывает 1, это означает, что сопротивление слишком высокое, цепь разорвана, иными словами, на данном проводе и надо искать место разрыва.

Если не работает один наушник

Если у вас не работает лишь один из наушников, то починить его гораздо проще – вы уже знаете какой именно наушник не работает, вам не придется прозванивать все контакты на штекере. Чтобы определить место обрыва, попробуйте пошевелить провод в районе динамика и в районе штекера. Если звук так и не появится, тогда воспользуйтесь способом выше для определения места обрыва провода в кабеле.

Как же починить наушники если не работает одно «ухо»?

  • Если провод оборвался в районе штекера, то читайте инструкцию как починить штекер.
  • Если провод оборвался в районе наушника, то вам придется либо спаять провода в месте обрыва (если место обрыва находится далеко от самого наушника, подробнее об этом ниже), либо разобрать наушники и перепаять провода на динамике (как починить «ухо» наушника, подробно описано здесь).

Что бы починить провод от наушников, для начала необходимо определить место обрыва провода в кабеле. Для этого аккуратно наденьте наушники и, слушая музыку, попробуйте перегибать кабель под разным углом вдоль всей его длины. Как только звук в наушнике снова появится, зафиксируйте пальцами участок кабеля — это и есть место обрыва провода внутри кабеля.

Общая схема ремонта, если порвался провод:

  1. Обрежьте кабель в месте обрыва провода.
  2. Наденьте термоусадочную трубку (если она есть, если нет, то пропустите этот шаг).
  3. Аккуратно снимите ножом оплетку с кабеля. Не повредите при этом провода!
  4. Счистите лак (с помощью ножа или зажигалки) и залужьте провода с помощью паяльника (если вы будете паять провода).
  5. Спаяйте оборвавшиеся провода (или воспользуйтесь способом без пайки из этой статьи). Только не перепутайте какой провод с каким надо спаять!
  6. Проверьте наушники на работоспособность.
  7. Перетащите термоусадочную трубку на место пайки, нагрейте ее феном или зажигалкой пока она не сядет про форме провода. Если нет термоусадочной трубки, то аккуратно заизолируйте провод несколькими слоями изоленты.

Подробнее о том, как починить оборвавшиеся провода у наушников вы можете прочитать в этой статье.

Сам штекер наушников починить либо нельзя, либо очень сложно. Самый верный вариант, если поломка именно в штекере, полностью заменить его на новый (новый штекер стоит не так дорого), либо припаять оборвавшиеся провода заново к старому штекеру, предварительно его разобрав или очистив от резиновой оплетки (в случае если штекер оторвался от наушников). При покупке нового штекера имейте ввиду, что он должен содержать ровно такое же количество контактов, как и ваша гарнитура. Подробнее о типах штекеров написано здесь.

Общая схема ремонта штекера примерно такая:

  1. Обрезаем провод на расстоянии 0.5-1.5 см от штекера.
  2. Разбираем штекер, если он разбирается. Если нет, то аккуратно очищаем контакты штекеры от защитного покрытия.
  3. На кабель надеваем термоусадочную трубку (можно обойтись и без нее, если нет). При желании также надеваем ее на каждый из проводов.
  4. Очищаем от лака и залуживаем провода в обрезанной части кабеля.
  5. Припаиваем провода к штекеру.
  6. Перемещаем термоусадку на место пайки (там, где контакты штекера), нагреваем ее феном или зажигалкой пока не сожмется по размеру провода. Если термоусадки нет, то изолируем и закрепляем все несколько слоями изоленты (не очень надежный способ и довольно грубый).
  7. Собираем штекер обратно, если он сборный. Если нет, то оставляем как есть.

Подробнее о том, как припаять провода к штекеру описано здесь.

Починить разъем для наушников, или гнездно, или вход — не просто. О проблемах конкретно с разъемом, а не наушниками, может свидетельствовать как отсутствие звука в наушниках, так и некорректное подключение/отключение гарнитуры к устройству. Например, при подключении гарнитуры устройство может ее не видеть, или же наоборот после отключения гарнитуры устройство может продолжать считать ее подключенной, тем самым продолжая передавать звук в наушники, которых в гнезде уже нет.

Причин поломки входа может быть две:

  1. Разъем засорился.
    Для решения данной проблемы достаточно просто взять иголку, намочить ее в спирте, капнуть пару капель спирта с иголки в разъем, после чего прочистить разъем — сначала аккуратно иголкой, затем штекером от наушников, втыкая его в разъем и вытаскивая оттуда, несколько раз.
  2. Поломался само гнездо внутри устройства.
    В данном случае поможет только замена самого входа. Для этого вы можете отнести устройство в сервисный центр, либо посмотреть подробное видео по замене разъема ниже.
  3. Причины в самой ОС на телефоне.

Починка наушников с микрофоном, как и причины их поломки, ничем не отличаются от ремонта наушников без микрофона. Единственное отличие, пожалуй, лишь в количестве проводов в кабеле и контактов на штекере (+2 дополнительных провода в кабеле для микрофона и +1 контакт на штекере), которые необходимо знать куда припаивать. Также вам необходимо иметь представление об устройстве работы микрофона и пульта управления на кабеле в гарнитуре.

Более подробно с ремонтом наушников с микрофоном вы можете ознакомиться на видео ниже.

Схема ремонта такая же, как и для обычных наушников:

  1. Выявление места обрыва провода.
  2. Ремонт (припаиваение проводов к штекеру, динамику или перепаивание проводов в месте обрыва в зависимости от причины поломки наушников).

Если проблема не в контактах, а именно в самом динамике, то драйвер восстановить восстановить невозможно. Если у вас порвалась мембрана и любые другие элементы внутри драйвера, у вас 2 варианта: купить новые наушники и сходить в сервисный центр, а потом купить новые наушники (если не повезет).

Починка наушников битс ничем не отличается от починки любых других наушников. Видео и инструкцию о том как разобрать наушники битс, вы можете найти здесь.

Ремонт наушников для компьютера ничем не отличается от ремонта обычных наушников с микрофоном. Если у ваших игровых наушниках USB штекер и сломался именно он, то лучше отнести их в сервесный центр.

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью:

Распайка мини джек стерео

Существует три стандартных типоразмера данного разъёма.

  • Jack 6,35 мм, (иногда называют большой джек).
  • Mini-jack 3,5 мм
  • Micro-jack 2,5 мм.

Также разъёмы различаются числом контактов (колец):

  • Чаще всего имеет три контакта и правильно называется TRS (стерео сигнал)
  • Вариант с двумя называется TS (моно)
  • Вариант с четырьмя TRRS (стерео + микрофонкнопкаetc)
  • С пятью контактами TRRRS (стерео + видео и т.п.)

Стандартный стерео-Jack (TRS) имеет следующую распиновку:

В профессиональной звукотехнике часто используется балансное подключение (balanced), тогда назначение контактов другое:

Для гарнитур мобильных телефонов сегодня чаще всего используется разъём TRRS (четыре контакта) типоразмера 3.5мм. Для данного разъёма до 2012 года производителями обычно использовалась комбинация контактов cоответствующая стандарту OMTP (Open Mobile Terminal Platform). После 2012 года стандартной практикой среди производителей электроники стала последовательность cоответствующая стандарту CTIA (Cellular Telephone Industries Association). Распиновка обоих стандартов на рисунке ниже.

При подключении гарнитуры стандарта OMTP к устройству стандарта CTIA в стандартном режиме земля оказывается незадействованной. Звучание наушников при этом слышится как характерное «глухое» моно с большим избытком средних частот. При нажатии кнопки гарнитуры, микрофон замыкается на контакт «земля» и наушники гарнитуры стандарта OMTP работают по стандартной схеме в режиме стерео.

Также существует множество возможных нестандартных распиновок для данного разъёма. Ниже распиновка некоторых штекеров от Apple.

В некоторых телефонах Motorola для гарнитуры использовался четырёхпиновый штекер 2.5мм jack (TRRS) с нестандартной распиновкой:

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

  1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
  2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
  3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

  1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
  2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
  3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
  4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Штекер на четыре жилы

Здесь есть два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Схемы распиновки по производителям

Распиновка аудио Apple

  • 1 — левый
  • 2 — правый
  • 3 — земля
  • 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый
2 — правый
3 — земля
4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый
2 — правый
3 — земля
4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.1, 4G LTE, C3530, [email protected] 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, [email protected] 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут

Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках,…

Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках, гарнитурах и колонках.

TRS значит:
Tip — наконечник,
Ring — кольцо,
Sleeve — гильза.

Слово «jack» в аудиотехнике значит «гнездо», поэтому некорректно называть «джеком» штекер, а то и целый класс коннекторов. Кроме жаргонизма «джек» встречаются названия: «аудио» и «стерео».

Модификации разъёма TRS «джек»

Количество контактов ▼


5 контактов — TRRRS «jack 5-pole». Применяется в гарнитурах с шумоподавлением.
4 контакта — TRRS «jack 4-pole». Применяется в обычных гарнитурах, в балансных наушниках, в соединительных шнурах ТВ-приставок и в некоторых экзотических переходниках.
3 контакта — TRS «stereo» или «jack 3-pole». Применяется в шнурах наушников, колонок и микрофонов.
2 контакта — TS «mono» или «jack 2-pole». Двухполюсный штекер применяется в профессиональной аппаратуре, например, для подключения электрогитар.

Типоразмеры ▼

2.5 mm — микро-джек (малогабаритные гаджеты, гарнитуры старых мобильников)
3.5 mm — мини-джек (смартфоны, плееры, аудиокарта ПК)
6.35 mm — четверть дюйма — 1/4″ (эстрадный микрофон, профессиональные наушники)

Если размер штекера не подходит под размер гнезда, нужен переходник ▼

Распиновки штекера TRS

Нумерация контактов штекера TRS начинается с наконечника.
Назначение контактов TRS в наушниках и колонках задано чётко ▼

1 — Левый канал — L
2 — Правый канал — R
3 — Общий провод — G

По цветовой маркировке проводов в шнуре стандарта нет, но сложилась определённая традиция:

1 — Левый канал — Белый (или зелёный)
2 — Правый канал — Красный
3 — Общий провод — Медный (оплётка)

Кроме штекеров под пайку встречаются и штекеры под винт ▼

Распиновка штекера компьютерного монофонического микрофона ▼
Левый и правый контакты спаяны вместе — это собственно выход микрофона. Ну, а общий провод на своём законном месте.

Распайка петличного микрофона (для подключения к смартфону) отличается от распайки компьютерного микрофона ▼

Подробнее о подключении микрофонов и гарнитур к компьютеру или смартфону — в статье «Микрофоны, наушники и гарнитура»

Распиновки штекера TRRS

Распиновка штекера TRRS зависит от области применения. На каждый случай написана отдельная статья ▼

• Дата-кабели для миниатюрных плееров и умных часов ▼
⚠ Эти переходники не используются для передачи звука! Штекер TRRS используется в них не по назначению.

Распиновка гнёзд TRS и TRRS


Обратите внимание — некоторые гнёзда снабжены контактами на размыкание. Это придумано для того, чтоб при подключении наушников к ПК или магнитофону отключались динамики. При подключении штекера к такому гнезду, контакты левого и правого канала размыкаются, тем самым отключая динамики.

Если это отключение вас не устраивает, необходимо впаять перемычки ▼

Универсальный Apple-совместимый разъем CTIA для гарнитуры / наушников, 3,5 мм (LRGM), распиновка и схема @ pinoutguide.com

Предупреждение! Кнопки управления НЕ стандартные. Кнопки управления iPhone / Pad / Pod больше нигде не работают. Кнопки управления Android больше нигде не работают. Информацию о кнопках управления смотрите в другой распиновке

.
Штырь
Число
Штифт
Название
Описание
1 Подсказка Левый аудиовыход
2 Кольцо 1 Правый аудиовыход
3 Кольцо 2 Земля
4 Гильза Микрофонный вход

Подключение кнопок гарнитуры

Кнопка

активируется путем замыкания входного контакта микрофона (4) на землю (3) (для гарнитуры HTC hero и некоторых других).Функция зависит от сопротивления между этим коротким замыканием. Прямое короткое замыкание - это кнопка воспроизведения / паузы / приема вызова, короткое замыкание с резистором 600 Ом, и это функция воспроизведения следующего, короткое замыкание с резистором 220 Ом, и у вас есть функция воспроизведения предыдущего. По другим моделям пока ничего не известно.

Распиновка внешнего входа мобильного телефона

Чтобы обнаружить и использовать внешний вход, Samsung Galaxy S должен видеть сопротивление около 1600 Ом между микрофоном и контактами заземления. Это автоматически отключит встроенный микрофон в телефоне.Чтобы подключить выход ПК или другого аудиоустройства к микрофонному входу телефона, вам необходимо последовательно добавить резистор 1,6 кОм. Это та же процедура, что и на iPhone.

Стандартные стереонаушники с 3 подключениями вместо 4 подойдут для прослушивания музыки. Это потому, что стандартные 3-контактные 3,5-миллиметровые стереонаушники имеют такую ​​же распиновку, что и выше, за исключением того, что нет контакта 4. Это означает, что контакт 4 такой же, как и контакт 3, что означает, что вход микрофона будет заземлен, что будет нормально работать для слушать музыку.

Проблемы совместимости гарнитуры

Однако стандартная гарнитура с одним наушником и микрофоном обычно не работает при подключении к этим сотовым телефонам. Например, гарнитура Plantronics M214C не будет работать с Samsung Moment или HTC Hero, если вы не сделаете специальный шнур адаптера (простой стандартный шнур адаптера от 2,5 до 3,5 мм обычно не работает). Это потому, что Plantronics M214C имеет такую ​​распиновку на штекере 2,5 мм:

Контакт 1 СОВЕТ: микрофон
Контактное кольцо 2: динамик
Втулка штифта 3: земля

Создание переключателя для наушников iPhone

Специальная коммутационная панель для проводного наушника позволяет реле управлять iPhone.

Фон

Пользователь iPhone может использовать переключатель проводных наушников Apple для выполнения нескольких действий, включая завершение телефонного звонка. Этот проект выполняет электрический разрыв, позволяя другому переключателю или программно управляемому реле выполнять эти действия. Это можно использовать для автоматического тестирования приложений iOS, которые совершают телефонные звонки.

В проекте могут использоваться как настоящие, так и поддельные наушники. Я предпочитаю настоящие наушники, наушники и микрофон могут работать.Также он может быть более совместим с аппаратным и программным обеспечением телефона.

Обратите внимание, если вы сделаете это, вы можете случайно повредить телефон или себя. Если вы будете осторожны, я думаю, что риски низкие, но никаких гарантий!

Контакты для наушников и перевод iPhone

Штекер наушников имеет 4 контакта.

По порядку от наконечника штекера к основанию штекера они: - правый аудиовыход - левый аудиовыход - заземление - микрофонный вход

Телефон интерпретирует сопротивление примерно 5 кОм между входом микрофона и землей как микрофон.При нажатии центрального переключателя на шнуре наушников вход микрофона на мгновение замыкается на массу.

Доступ к контактам переключателя

Первый подход: подключитесь непосредственно к коммутатору

Сначала я взломал и разрезал переключатель наушников, думая подключить его прямо к переключателю. Это обнажило тонкий печатная плата. Верх был покрыт металлической полосой, изолирующей пленкой и тонкими металлическими куполами. Дно было прикрыто тонкой черной полосой чего-то (клея?) И металлической полосой.

Контакты переключателя не выставлял. Я чувствовал, что даже если я доберусь до контактов, они будут слишком маленькими, чтобы их было легко паять. Поэтому я попробовал другой подход.

Второй подход: поддельные наушники

Я достал удлинитель для наушников, отрезал один конец и попытался припаять некоторые провода. Провода были очень тонкими, и механически снять изоляцию было сложно. Пайка не прошла, слишком загрязнен. Я сделал фальшивые наушники с помощью винтовой клеммной колодки и резистора 5 кОм между входом микрофона и землей.

Поддельные наушники

После начала телефонного разговора замыкание входа микрофона на массу вручную завершило звонок.

Третий подход: коммутационная коробка и удлинительный кабель

Наконец я понял, что переключатель может находиться между штекером наушников и телефонным разъемом. Коммутационная коробка соединяет проводные наушники Apple с 4-жильным удлинительным кабелем для наушников. Не нужно резать наушники. Намного легче! В коммутационной коробке контакт микрофона (самый дальний от штекера наушников) и контакт заземления (второй дальше от штекера наушников) открывается для коаксиального разъема.Внешний переключатель или реле с программным управлением может подключаться к разъему блока выключения питания.

Список литературы

Использование Raspberry Pi для завершения телефонного звонка на iPhone

Схема подключения гарнитуры iPhone

Схема подключения адаптера микрофона для iPad / iPhone / iPod Touch

https://www.blackcatsystems.com/ipad/iPad_iPhone_iPod_Touch_Microphone_Wiring.html

Телефонный разъем (аудио) / КПК и мобильные телефоны / TRRS / CTIA / Apple

https: // en.wikipedia.org/wiki/Phone_connector_(audio)

Гарнитура 3,5 мм: характеристики принадлежностей. Android (iPhone использует распиновку CTIA)

https://source.android.com/devices/accessories/headset/plug-headset-spec

Vetco Electronics

Список запчастей (частичный)

Пластиковый корпус, полупрозрачный синий, 60 мм x 35 мм x 20 мм, Hammond Mfg. 1551HTBU
https://www.hammondmfg.com/dwg9TBU.htm

Удлинительный кабель, 4-проводная вилка 3,5 мм на 4-проводную вилку 3,5 мм, длина 6 футов, LKG Philmore MediaStar No.71-1432
Коаксиальный разветвитель, 1 розетка на 2 мужчины (розетка не используется)

Apple iPhone, AHJ (CTIA) и OMTP - справка по гарнитуре

Существуют разные типы 3,5-мм наушников TRRS для смартфонов, и они несовместимы друг с другом. Наиболее распространенная проблема, вызывающая проблемы совместимости, - это количество точек проводов на гарнитуре и то, к чему они подключены (например, распиновка), но также важна схема сигнализации (то есть способ работы пультов дистанционного управления).

В современных смартфонах обычно используются гарнитуры для смартфонов с четырьмя точками подключения («полосы», которые можно увидеть на разъеме). Почти во всех случаях две точки используются для аудиовыхода (стерео), одна для микрофона и одна для сигнализации (например, для завершения вызова). Однако эти точки не всегда используются одинаково или в одном и том же порядке.

Есть два обычных варианта для гарнитуры с четырьмя точечными проводами. Первый, известный как американский стандарт разъема для гарнитуры (AHJ) или иногда CTIA, имеет точку разъема микрофона на конце рукава, а сигнальный (или заземляющий) разъем - на втором кольце.Такое расположение используется в большинстве новых смартфонов. Apple использует аналогичное расположение разъемов, но использует нестандартный микрофон и метод передачи сигналов управления.

Второй распространенный вариант - это стандарт OMTP. Рядом с муфтой находится сигнальный разъем (масса), а на втором кольце - разъем микрофона. Это обратное расположение AHJ. Он используется старыми смартфонами.

При подключении гарнитуры OMTP к разъему AHJ и наоборот звук на выходе будет неслышным или очень тихим.Конвертеры для переключения между двумя типами гарнитур легко доступны, но они добавляют дополнительные габариты и могут не работать надежно с функцией дистанционного управления.

AHJ / CTIA используют: Apple (хотя и нестандартная CTIA), HTC, LG, Blackberry, новейшие модели Nokia (включая Lumia 1-го поколения, а также более поздние модели), последние модели Samsung, Jolla, Sony (Dualshock 4), Microsoft. (включая Surface и контроллер XboxOne с адаптером чата) [18] большинство телефонов Android. Поскольку это наиболее совместимый продукт, большинство продуктов Headset Buddy являются продуктами CTIA (не Apple), если не указано иное.

OMTP используется: старой Nokia (а также Lumia, начиная со 2-го поколения [17] ), старым Samsung (2012 Chromebooks), старым Sony Ericsson (2010 и 2011 Xperias), Sony (PlayStation Vita), OnePlus One

Нестандартный метод сигнализации и управления Apple означает, что многие гарнитуры, предназначенные для iPhone, несовместимы с другими устройствами. Обычно аудиовыход и управление одной кнопкой на таких гарнитурах работают, а вот аудиовход (микрофон) и регуляторы громкости - нет. Некоторые производители гарнитур выпускают продукты с двумя версиями, которые имеют более широкую поддержку (предположительно, поддерживают более одного метода сигнализации), но разработка которых является небольшой хитростью.Рекомендуется по возможности избегать аксессуаров для гарнитуры iPhone; вместо этого ищите совместимость с AHJ или OMTP в зависимости от вашего конкретного устройства.

Дополнительную сложность добавляет способ работы элемента сигнализации (дистанционного управления). Стандарт AHJ имеет ряд определенных горячих клавиш в дополнение к нажатию одной кнопки (ответ / завершение вызова или воспроизведение / приостановка музыки). К ним относятся долгое нажатие для голосовых команд, двойное нажатие для перехода вперед по музыкальной дорожке и тройное нажатие для перехода к предыдущей музыкальной дорожке.Эти ярлыки не всегда кажутся универсальными, но нет определенного шаблона, который можно было бы распознать.

Статья изначально написана на этом форуме.

Наушники Apple не работают на Android или Windows Phone

Элементы управления вашей новой гарнитуры или микрофон не работают на устройстве Android? Гарнитура Android не работает с Mac или iPhone? Владельцы Windows Phone также могут столкнуться с той же проблемой с наушниками Apple. Для владельцев наушников Android или Apple, которые сталкиваются с этими странными проблемами совместимости с наушниками и смартфоном, прочитайте решение здесь.Эта статья ответит на ваш вопрос, почему ваша гарнитура iPhone не работает на Android или наоборот.

Прежде всего, имейте в виду, что это не проблема ни наушников, ни смартфона. У Apple есть другой стандарт дизайна для своих наушников, и этот дизайн не основан на универсальном дизайне наушников (например, наушники Android), и поэтому наушники Apple не на 100% совместимы с другими смартфонами и устройствами других производителей.

Что такое стандарты CTIA и OMTP?

Есть два разных стандарта, которые используются с 3.Конфигурация проводки 5-мм гарнитуры TRRS. Наиболее широко используется стандарт Open Mobile Terminal Platform (OMTP), который используется со старыми телефонами Android, устройствами Nokia, ноутбуками и т. Д. В этом стандарте OMTP контакт заземления подключается рядом с рукавом гарнитуры.

Новый стандартный разъем - American Headset Jack (AJH) или называется Ассоциацией индустрии сотовой связи (CTIA). Точка микрофона находится рядом с концом рукава на этих гарнитурах, а контакт заземления находится между контактами микрофона и правого наушника.

Стандарт AHJ используется гарнитурами Apple, новейшими телефонами LG и Samsung. Технически, если вы используете наушники AHJ с устройством OMTP, микрофон не будет работать, и, возможно, контроллеры наушников могут не реагировать должным образом.

Стандарты гарнитуры, используемые в устройствах Android и Apple

В мире Android и Apple для подключения к телефонам используются два разных типа гарнитур. Позвольте мне прояснить, что телефоны Android по-прежнему используют стандартный формат разводки наушников (CTIA) для своих ПИН-кодов наушников.Однако Apple приняла другую конфигурацию (OMTP) со своими наушниками, которая, очевидно, несовместима с другими устройствами.

1, стандартная (OMTP) гарнитура (используется в Android и ПК)

(конфигурация проводки: левый звук, правый звук, микрофон, земля)

Все новые смартфоны используют гарнитуру с TRRS ( Наконечник, кольцо, кольцо, гильза ) конфигурация. Эта конфигурация используется для наушников с подключенным микрофоном и функцией радиопередачи (или разговора).Почти все телефоны Android используют эту стандартную конфигурацию гарнитуры . В этой конфигурации TRRS каждый компонент наконечника, кольца и гильзы имеет свой собственный аналог клеммы провода внутри корпуса с распиновкой в ​​следующем порядке: Левый звук, Правый звук, Микрофон и Земля.

2, Нестандартная (CTIA) гарнитура (используется в устройствах Apple)

(конфигурация проводки: левый аудио, правый аудио, земля, микрофон)

Apple и другие производители смартфонов используют этот же стандарт для своих гарнитур.Однако Apple немного изменила конфигурацию проводки. Apple изменила порядок вывода наушников на Левый звук, Правый звук, Земля, Микрофон , что отличается от стандартной (TRRS) конфигурации распиновки Левый звук, Правый звук, Микрофон, Земля. Эта конфигурация проводов позволяет наушникам Apple работать только с устройствами Apple (со всеми функциями), такими как iPhone, iPad и другие продукты Apple.

Связано: 20 лучших советов Apple AirPods, которые вы должны знать

Можем ли мы поменять местами провода гарнитуры, чтобы они соответствовали конфигурации наушников Apple?

Что будет, если поменять или переделать провода микрофона и заземления? Можете ли вы использовать эту переделанную гарнитуру со своим телефоном Android? Лично я бы не рекомендовал это, потому что в гарнитуре Apple есть еще одно небольшое изменение по сравнению с другими стандартными наушниками.

В этой гарнитуре Apple установлено определенное сопротивление между микрофоном и кабелем заземления для создания импульсов для кнопок управления гарнитурой. Это установленное значение резистора отличается от стандартной гарнитуры.

Следовательно, это другое значение резистора, когда вы используете другие смартфоны с модифицированными наушниками Apple, вы можете не получить такую ​​же амплитуду сигнала, и это может привести к неисправности управления наушниками.

Когда вы нажимаете эти кнопки, устройство Apple улавливает электрический импульс с определенной амплитудой (на основе внутреннего сопротивления) и преобразует его в коды команд для управления iPhone, iPad или аналогичными устройствами Apple.Амплитуда и синхронизация этих импульсов несовместимы с другими смартфонами или устройствами и могут быть не в состоянии управлять вашим телефоном Android или Nokia с помощью тех же элементов управления гарнитуры.

По теме: Лучшие беспроводные наушники для iPhone 7 на замену Apple Airpods.

Как сделать гарнитуру iPhone совместимой с Android или наоборот?

Есть несколько обходных путей, которые вы можете попробовать, чтобы сделать наушники совместимыми с вашим Android. Однако эти решения не решат вашу проблему на 100%.Те, кому интересно найти решение, просмотрите несколько из них, и вы сможете выбрать лучшее.

1, Используйте Bluetooth-наушники сторонних производителей.

Тем, кому очень нравится дизайн наушников Apple, и которые все еще хотят использовать их со своим телефоном Android, на рынке доступно множество гарнитур сторонних производителей, имитирующих тот же дизайн Apple, но с возможностью подключения по Bluetooth.

Поскольку соединение осуществляется через Bluetooth, элементы управления будут совместимы как с iPhone, так и с устройствами Android.Беспроводные наушники Yostyle поставляются со стереонаушниками V4.1 и наушниками с шумоподавлением.

Эти сверхмалые наушники обеспечивают наилучшее качество стереозвука благодаря беспроводному подключению по технологии Bluetooth. Эти сверхмалые наушники - идеальное решение для использования с вашим iPhone, и вы можете наслаждаться музыкой, слушать подкасты и совершать звонки (покупайте на Amazon). Если вам нужны наушники AirPod от Apple, которые работают с Samsung или другими устройствами Android, вы можете приобрести беспроводную Bluetooth-гарнитуру Apple AirPods.(Купить на Amazon).

Связано: 10 лучших беспроводных наушников для Android и iPhone

2, Используйте сторонние проводные наушники.

Если вас привлекает дизайн наушников Apple, но вы все еще ищете проводные наушники, совместимые с Android, есть несколько таких наушников, которые продаются сторонними поставщиками на Amazon.

JJCall (2 упаковки) 3,5-миллиметровые наушники для iPhone / наушники / вкладыши со стереомикрофоном и пультом дистанционного управления для смартфонов Apple и Android (от Amazon за 10 долларов.99). Кнопка управления позволяет играть | Пауза | Увеличение / уменьшение громкости | Ответ / завершение звонка | Next Track, а также имеет встроенный микрофон и однокнопочный пульт для ответа на звонки в режиме громкой связи.

Ofuca также предлагает 2PACK Premium Earphones / Earbuds / Headphones with Stereo Mic & Remote Control для iPhone iPad iPod Samsung Galaxy и других телефонов Android. (2Pack White за 11,99 долларов на Amazon)

3, адаптер конвертера наушников OMTP в CTIA

Изображение предоставлено Amazon

Наушники, преобразованные ниже, будут работать в обоих направлениях.Вы можете преобразовать OMTP в CTIA или наоборот с помощью адаптера, указанного выше. Вы можете получить этот аудиоадаптер Alizone 3,5 мм 90 градусов между мужчинами и женщинами на Amazon за 7,99 долларов США. Это может поддерживать двустороннее взаимное преобразование и автоматическое переключение. Позолоченный интерфейс минимизирует потери сигнала и обеспечивает максимальное качество.

Альтернативное решение - попробовать конвертеры для наушников, которые будут работать лучше, и вы можете использовать гарнитуры iPhone на других смартфонах с помощью этого адаптера. Вы можете приобрести адаптер от Amazon Cellet Slim 3.Переходник с разъема 5 мм на вход 3,5 мм для мини-разъема для iPhone менее чем за четыре доллара. В описании продукта указано, что « Этот адаптер преобразует специальный наконечник гарнитуры iPhone в универсальный наконечник 3,5 мм ». Несмотря на то, что этот адаптер будет преобразовывать наушники Apple в универсальный наконечник 3,5 мм, вы не можете ожидать получения тех же функций управления с помощью этого сочетания адаптера и наушников.

4, Используйте беспроводную гарнитуру Bluetooth.

Технология продвинута, и теперь у нас есть беспроводные наушники по низкой цене.К счастью, эти Bluetooth-наушники предлагают полную совместимость со всеми смартфонами, такими как Android или iPhone. Вы можете обратиться к этому полному списку 5 лучших беспроводных наушников Bluetooth с длительным сроком службы батареи. Эти наушники оснащены встроенным микрофоном и специальным пультом дистанционного управления, который помогает вам пользоваться функциями громкой связи на смартфоне. Вам просто нужны беспроводные наушники, а затем купите эти беспроводные наушники на Amazon за 20,99 долларов.

Фактически, основная проблема при выборе гарнитуры - это время автономной работы, тип установки и дополнительные элементы управления, которые iOS предлагает с помощью кнопок гарнитуры.Элементы управления гарнитуры предлагают функции громкой связи, чтобы спрашивать Siri, регулировать громкость, воспроизведение музыки, отклонять ответ на вызов и т. Д. Для пользователей iPhone гарнитура iPhone может делать много вещей, которые вы думаете, и мы перечислили 12 вещей, которые вы должны знать, что ваш Наушники iPhone могут.

5, Android-приложение для управления гарнитурой iPhone

По-прежнему не повезло с гарнитурами Android! Вы можете попробовать это приложение, доступное в магазине Google Play, под названием Headset Button Controller. Согласно Google Play Store, «контроллер кнопок гарнитуры очень настраиваемый, что позволяет воспроизводить музыку, менять треки, регулировать громкость, отвечать на телефонные звонки, запускать голосовые команды и многое другое, просто нажав кнопку на гарнитуре.”

Надеюсь, это решит проблему совместимости гарнитуры Apple с телефонами Android и Windows. Сообщите нам, есть ли альтернативный способ решения этой проблемы.

Как взломать разъем для наушников

В какой-то момент в ваших аудиопроектах, сделанных своими руками, вам понадобится способ ввода звука в ваши схемы. Один из наиболее универсальных способов сделать это - использовать стереофонический аудиоразъем 3,5 мм. Их можно извлечь из старого набора портативных аудионаушников.Если вы отрезаете вкладыши, вы можете подключить разъем к источнику звука и подключить провода напрямую к вашим цепям.

В этом руководстве я покажу вам, как подключить два наиболее распространенных типа аудиоразъемов - TRS и TRRS.

T означает «наконечник»; R означает «кольцо», а S означает «рукав»:

Аудиоразъем TRS

Аудиоразъемы

TRS находятся в стандартных стереонаушниках без микрофона. После того, как вы разрежете кабель, вы, вероятно, найдете один из трех распространенных способов подключения:

  1. Оболочка заземления из медного провода, обернутая вокруг двух изолированных проводов аудиосигнала.
  2. Два отдельных изолированных провода, каждый со своим сигнальным проводом и заземляющим проводом внутри.
  3. Разделите изолированные провода для заземления, правого аудио и левого аудио в одном кабеле.

Обычно красные провода - это правый аудиоканал, а синие провода - левый аудиоканал. Посмотрите на изображение ниже, чтобы увидеть, какие провода являются проводами аудиосигнала, а какие - проводами заземления в наиболее распространенных схемах подключения TRS (изображение любезно предоставлено DIY Perks на YouTube).

Провода подключаются к штекеру TRS так:

В зависимости от типа вилки у вас может быть доступ к контактам внутри корпуса разъема.Провода подключаются к контактам вилки следующим образом (изображение любезно предоставлено Робом Робинеттом):

Если вам нужен только моно вход, провода левого и правого аудиоканала можно соединить вместе.

После того, как вы определили провода, просто припаяйте их к правильным входным каналам в вашей схеме или прикрепите штыревые разъемы, чтобы их можно было использовать в макете.

TRRS Аудиоразъем

Аудиоразъем TRRS находится на наушниках iPhone и других наушниках с микрофоном.После того, как вы разрежете пластиковую изоляционную оболочку, вы найдете 5 отдельных проводов:

  • Сплошной красный провод: сигнал правого аудиоканала
  • Красный и медный витой провод: масса для правого аудиоканала
  • Сплошной зеленый провод: сигнал левого аудиоканала
  • Скрученный зеленый и медный провод: масса левого аудиоканала
  • Красно-зеленая оболочка с медным проводом внутри: внутренний медный провод - сигнал микрофона, внешняя оболочка - заземление микрофона.

Вы также найдете пластиковый шнур, который используется для усиления кабеля наушников:

Штекер TRRS подключается к проводам следующим образом:

Если вы можете добраться до контактов внутри корпуса штекера, контакты штекера TRRS соединяются следующим образом:

Если вам нужен только монофонический аудиовход с разъемом TRRS, вы можете объединить красный и зеленый провода, чтобы получился один монофонический аудиопровод, а затем объедините провода заземления в один провод заземления.

На каждом проводе очень тонкий слой изоляционного материала, поэтому их можно связать вместе без какой-либо пластиковой изоляции. Прежде чем паять или подключать их к чему-либо проводящему, быстро проведите пламенем по проводам, чтобы сжечь изоляцию, затем вытрите начисто.

Как только вы это сделаете, провода можно припаять прямо ко входам на вашей печатной плате или подключить к контактам перемычки, чтобы их можно было вставить в макетную плату.


5 типов разъемов для наушников - описание разъемов и вилок для наушников

Micro Jack - это еще одно название разъема для наушников.Он практически ничем не отличается от мини-джека, за исключением своего размера (2,5 мм). Раньше он использовался в мобильных устройствах, но стандарт не выдержал, и производители решили использовать в своих устройствах штекер 3,5 мм.

Если вам нужен штекер очень маленького размера, то разъем 2,5 мм - это самый маленький штекер для наушников. Он называется 2,5-микроджек, потому что диаметр штекера составляет 2,5 мм. Микро-разъем обычно используется в кабелях смартфонов и плееров. Этот микроджек используется только для передачи звука, и его трудно найти в настоящее время, потому что производители начали использовать мини-джек.

Многие люди пользуются наушниками, но лишь немногие знают о свойствах вилки. Обычно это вызывает у них проблемы. Например, если вы вставляете штекер TS в разъем TRRS, а TRRS означает «Наконечник, кольцо, кольцо, гильза». Существует очень высокий риск повреждения выхода вашего оборудования, в то время как, с другой стороны, когда вы подключаете штекер TRRS к разъему TS, проблем не возникает. Вот почему необходимы базовые знания о разъемах и гнездах.

Подключение гарнитуры к TRRS 2.5 (стандарт OMTP - национальный стандарт) выглядит так:

  • Первый канал - левый
  • Второй канал - правый
  • Третий канал - для подключения микрофона
  • Четвертый канал - земля.

Кабель TRRS 2.5 (стандарт CTIA - американский стандарт):

  • Первый канал - левый
  • Второй канал - правый
  • Четвертый канал - земля
  • Третий канал - для подключения микрофона

А TRS 2.5 кабель для штатной гарнитуры:

  • Первый канал левый
  • Второй канал правый
  • Четвертый канал земля.

Кабель 2,5 TRS для стандартных наушников:

  • Первый канал - микрофон
  • Второй канал - аудиовыход
  • Четвертый канал - земля

Можно ли подключить микрофон к разъему для наушников айфон? - Видеостудия «Сделай сам»

Мы являемся аффилированным лицом : Надеемся, вам понравятся наши статьи и продукты, которые мы рекомендуем! Просто чтобы вы знали, когда вы покупаете по ссылкам на этом сайте, мы можем получать партнерскую комиссию.Спасибо, если вы воспользуетесь нашими ссылками, мы очень ценим это!

Если у вас iPhone 7 или более поздняя модель iPhone, вы знаете, что на нем нет разъема для наушников. Но если у вас более ранняя модель, например iPhone SE или 6S, разъем для наушников есть. Итак, можно ли подключить микрофон к iPhone, независимо от того, есть ли у него разъем 3,5 мм или нет?

Да, вы можете подключить внешний микрофон к iPhone, фактически, к любому iPhone, независимо от того, есть ли у него разъем для наушников 3,5 мм или разъем Lightning.Однако вам может понадобиться адаптер TRS-TRRS или адаптер наушников-молнии, который поставляется с вашим iPhone.

Во-первых, вам нужно знать, что есть два типа разъемов 3,5 мм, с которыми могут поставляться микрофоны. Это гнезда TRRS и TRS.

TRRS и разъемы TRS 3,5 мм - в чем различия

Внешне эти разъемы 3,5 мм выглядят одинаково. Они оба имеют ширину 3,5 мм и одинаковую длину. Но присмотритесь внимательнее, и вы увидите, что один разделен на четыре части, а другой - на три.

У обоих есть подсказка, это буква T в начале их имен. Следующий раздел называется кольцом, это часть R. Но у TRRS есть дополнительный R или Ring. Наконец, у обоих есть рукава, это буква S. в их именах. Таким образом, гнездо TRS имеет три секции, столько же, сколько букв в его названии, а TRRS состоит из четырех секций, опять же, такое же количество букв в названии. TRS можно также назвать 3-полюсными разъемами, а TRRS также можно назвать 4-полюсными разъемами.

Теперь, когда вы можете идентифицировать TRRS по разъему TRS, как насчет их совместимости?

Микрофон с разъемом TRS jack будет работать, когда он подключен к ПК, видеокамере или зеркальной / беззеркальной камере.Но это не сработает при подключении к iPhone или iPad.

Однако микрофон с разъемом TRRS будет работать при подключении к разъему для наушников iPhone или смартфона.

Варианты микрофона для iPhone

Последнее обновление 17.07.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Последнее обновление от 16.07.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Подключение микрофона с разъемом TRS к вашему iPhone

Если у вас есть iPhone с разъемом для наушников, то есть iPhone SE или более ранней модели, вы можете подключить любой микрофон с разъемом 3.Разъем TRRS 5 мм. Однако, несмотря на то, что я сказал ранее, вы можете подключить TRS-разъем к разъему для наушников iPhone, если у вас есть переходник TRS-TRRS.

Итак, можно ли подключить микрофон к разъему для наушников на iPhone? Да, вы можете, но имейте в виду, что не все адаптеры TRS на TRRS совместимы с вашим iPhone.

Адаптер Audio Technica TRS to TRRS продается с ATR3350 iS lav mic

. У меня есть набор адаптеров, которые не работают. К счастью, несколько производителей микрофонов выпустили адаптеры TRS на TRRS, которые могут заставить микрофоны с разъемами TRS работать с iPhone.К ним относятся переходник микрофонного кабеля RØDE SC4 3,5 мм TRS-TRRS и адаптер Movo MC3 3,5 мм TRS-TRRS.

Микрофоны с разъемами TRRS для iPhone

За короткое время смартфоны, особенно iPhone, значительно улучшили свои возможности видео. В ответ производители микрофонов либо выпустили новые микрофоны для работы со смартфонами, либо снабдили свои микрофоны переходниками TRS на TRRS.

Примеры микрофонов с 3.К 5-мм разъемам TRRS относятся Rode smartLav +, петличный микрофон Movo LV1 и петличный микрофон PowerDeWise. Существующие петличные микрофоны, такие как Audio-Technica ATR3350, были упакованы вместе с переходниками TRS на TRRS, чтобы они могли работать с разъемом для наушников iPhone.

Помимо петличных микрофонов, теперь доступны несколько накамерных миниатюрных микрофонов, которые можно подключать к разъему для наушников iPhone. Примеры включают Rode VideoMicro и PowerDeWise Video Mic Kit.

Использование микрофонов 3,5 мм с iPhone с разъемом Lightning

Со времен iPhone 7 разъем для наушников 3,5 мм исчез из всех последующих iPhone. На первый взгляд может показаться, что использовать микрофон TRRS с новым iPhone будет невозможно. На самом деле это не так.

Эти iPhone поставляются с переходником для наушников Apple Lightning - 3,5 мм. Если по какой-то причине у вас нет адаптера, вы можете купить его в Интернете довольно недорого.

Распродажа Адаптер Apple Lightning - разъем для наушников 3,5 мм
  • Этот адаптер позволяет подключать устройства с аудиоштекером 3,5 мм к устройствам Lightning.
  • Работает со всеми устройствами, имеющими разъем Lightning и поддерживающими iOS 10 или новее, включая iPod ...

Последнее обновление от 16.07.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

С помощью адаптера вы можете подключать микрофоны с разъемом 3.5-миллиметровый разъем TRRS к разъему Lightning на любом iPhone, включая телефоны до iPhone 7 с разъемом Lightning. Итак, если у вас есть iPhone SE, вы можете подключить внешний микрофон к цифровому разъему Lightning и при этом иметь разъем для наушников, доступный для наушников.

Микрофоны с разъемами Lightning

Теперь некоторые микрофоны имеют разъемы Lightning вместо разъемов 3,5 мм.

Если вы предпочитаете встроенный микрофон типа «дробовик», обратите внимание на Saramonic SmartMic + Di.У него есть разъем Lightning, который соединяет микрофон с iPhone и фиксирует его. Лавальные микрофоны с разъемами Lightning включают микрофон Lightning Lav Movo LV1-DI, который представляет собой популярный MOVO LV1, преобразованный для использования с современными iPhone.

Направленный микрофон Saramonic с разъемом Lightning для Apple iPhone ...
  • Обеспечивает звук вещательного качества на iPhone и iPad, подключившись к порту Lightning для...
  • Легкий и ультрапортативный, но прочный, прочный металлический микрофон, обеспечивающий простой ...
  • Разъем для наушников 1/8 дюйма (3,5 мм) для мониторинга в реальном времени во время записи (в зависимости от приложения) и ...
  • Направленный звукосниматель четко улавливает звуки перед микрофоном, подавляя звуки в микрофон ...

Последнее обновление от 16.07.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

По более высокой цене вы можете найти Apogee ClipMic digital, который представляет собой микрофон Sennheiser ME2 с цифровым интерфейсом Apogee 24 бит / 96 кГц, разработанный специально для устройств Apple.

Apogee ClipMic цифровой
  • Plug and play - подключите ClipMic digital к порту Lightning на вашем устройстве iOS и начните ...
  • Микрофон Sennheiser ME 2 - всенаправленный капсюль обеспечивает превосходную четкость и речь ...
  • Разъем Lightning - сертифицирован Apple MFi для обеспечения надежности.
  • Цифровой интерфейс - цифровой интерфейс Apogee 24 бит / 96 кГц, разработанный специально для устройств Apple...

Последнее обновление от 16.07.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API

iPhone Внешний микрофон FAQ

Могу ли я подключить микрофон к моему iPhone?

Да, можно. До iPhone 7 микрофон с разъемом 3,5 мм можно было подключить к разъему для наушников на телефоне. Начиная с iPhone 7, вы должны использовать микрофон с разъемом Lightning и подключать его к разъему Lightning на iPhone.

Как подключить к iPhone внешний микрофон?

Если на вашем iPhone есть разъем для наушников, то есть iPhone до iPhone 7, вы можете подключить микрофон с разъемом TRRS, совместимым с iPhone, в разъем для наушников на телефоне.
Начиная с iPhone 7 вы можете подключать внешнее устройство к iPhone только через разъем Lightning на основании телефона. Чтобы использовать существующий микрофон с разъемом TRRS, вам необходимо использовать адаптер TRRS для освещения, который поставляется с вашим iPhone.Подключите микрофон к адаптеру, а затем подключите адаптер к разъему Lighting на вашем iPhone. В качестве альтернативы вы можете использовать микрофон, кабель которого заканчивается разъемом Lightning, и подключить его непосредственно к разъему Lightning на iPhone.

Есть ли внешний микрофон для айфона?

Для iPhone существует множество внешних микрофонов с разъемом TRRS или Lightning. Типичные микрофоны TRRS включают Movo LV1, Saramonic SmartMic и Comica Smartphone Video Kit CVM-Vm10-K2 с микрофоном-дробовиком.
Типичные микрофоны с разъемом Lightning включают цифровой стереофонический конденсаторный микрофон Shure MV88 iOS, RØDE VideoMic Me-L и BOYA BY-DM200. Микрофоны с разъемами TRRS могут быть подключены к более поздним iPhone с помощью адаптера наушников и молнии.

Есть ли в наушниках iPhone микрофон?

В наушниках iPhone

есть встроенный микрофон во встроенном пульте дистанционного управления, который обычно используется для телефонных звонков. Однако его также можно использовать в качестве входного микрофона для вашего приложения для записи видео.Apple Airpods также включают встроенные микрофоны, и их можно использовать для записи звука с помощью приложений для видеокамер, которые могут использовать микрофоны Bluetooth, например FiLMiC Pro.

Тош Любек управляет бизнесом по производству аудио и видео в Великобритании и использует камеру Canon EOS R с момента ее выпуска осенью 2018 года. Он использовал камеру для съемки телевизионных рекламных роликов для Sky TV, рекламных бизнес-видео, видеороликов события и функции, а также контент для авторов YouTube.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
