Как определить протокол OBD2 по распиновке разъема. Какие контакты используются в разных протоколах диагностики. Где находится диагностический разъем в автомобиле. Как расшифровать назначение выводов OBD2.

Что такое OBD2 и для чего нужен диагностический разъем

OBD2 (On-Board Diagnostics) — это стандартизированная система бортовой диагностики автомобиля. Она позволяет считывать информацию о работе различных систем и узлов транспортного средства. Для подключения диагностического оборудования используется специальный разъем — диагностический порт OBD2.

Основные функции системы OBD2:

• Считывание диагностических кодов неисправностей
• Мониторинг параметров работы двигателя и других систем в реальном времени
• Сброс ошибок и индикаторов на приборной панели
• Проверка и корректировка настроек различных электронных блоков управления

Где находится диагностический разъем OBD2

Согласно стандарту, диагностический разъем OBD2 должен располагаться в салоне автомобиля в радиусе 60 см от рулевого колеса. Наиболее распространенные места установки:

• Под рулевой колонкой
• В нише для ног водителя
• За пепельницей или подстаканником на центральной консоли
• Под крышкой в передней панели

В некоторых автомобилях разъем может быть закрыт декоративной заглушкой. Точное расположение разъема для конкретной модели автомобиля можно найти в руководстве по эксплуатации.

Распиновка диагностического разъема OBD2

Диагностический разъем OBD2 имеет трапециевидную форму с 16 контактами, расположенными в два ряда. Назначение контактов стандартизировано:

• Контакт 4 — масса шасси
• Контакт 5 — сигнальная масса
• Контакт 16 — напряжение бортовой сети (+12В)
• Контакты 6 и 14 — линии CAN-шины
• Контакт 7 — K-line (протоколы ISO 9141-2 и ISO 14230)
• Контакты 2 и 10 — линии протоколов SAE J1850

Остальные контакты могут использоваться производителями для собственных целей или оставаться незадействованными.

Какие протоколы диагностики используют разные контакты OBD2

По задействованным контактам можно определить, какой протокол диагностики поддерживает автомобиль:

• ISO 9141-2 и ISO 14230 — используют контакты 7 и 15
• SAE J1850 PWM — задействованы контакты 2 и 10
• SAE J1850 VPW — используется только контакт 2
• ISO 15765 (CAN) — задействованы контакты 6 и 14

Современные автомобили чаще всего используют протокол на основе CAN-шины (ISO 15765), так как он обеспечивает наибольшую скорость обмена данными.

Как определить поддерживаемый протокол OBD2 по разъему

Чтобы определить, какой протокол диагностики поддерживает автомобиль, нужно визуально осмотреть разъем OBD2 и проверить наличие контактов:

1. Если есть контакты 6 и 14 — автомобиль поддерживает CAN-протокол
2. При наличии контактов 2 и 10 используется SAE J1850 PWM
3. Если есть только контакт 2 — это SAE J1850 VPW
4. Контакты 7 и 15 указывают на ISO 9141-2 или ISO 14230

Эта информация может пригодиться при выборе диагностического адаптера, чтобы убедиться в его совместимости с автомобилем.

Особенности распиновки OBD2 в автомобилях разных производителей

Хотя стандарт OBD2 унифицирован, некоторые производители могут использовать дополнительные контакты для своих целей:

• BMW и Mercedes часто задействуют контакт 8 для диагностики по собственным протоколам
• В автомобилях VAG контакт 1 может использоваться для активации режима K-line
• Toyota на некоторых моделях использует контакт 9 для низкоскоростной CAN-шины
• Ford в ряде случаев задействует контакт 13 для специфичных функций

При подключении нестандартного оборудования важно учитывать эти особенности, чтобы избежать повреждения электронных систем автомобиля.

Какое оборудование можно подключать к разъему OBD2

К диагностическому разъему OBD2 можно подключать различные устройства:

• Профессиональные диагностические сканеры
• Портативные считыватели кодов ошибок
• Адаптеры для подключения к ноутбуку или смартфону
• Бортовые компьютеры и трип-компьютеры
• Иммобилайзеры и противоугонные системы
• Телематические устройства для мониторинга автопарка

При выборе оборудования важно убедиться, что оно поддерживает протокол диагностики, используемый в конкретном автомобиле.

Можно ли использовать разъем OBD2 для питания дополнительных устройств

Теоретически разъем OBD2 может использоваться как источник питания, так как на 16 контакте присутствует напряжение бортовой сети +12В. Однако делать это не рекомендуется по нескольким причинам:

• Высокий риск повреждения электронных систем автомобиля
• Возможны сбои в работе штатного диагностического оборудования
• Постоянное потребление тока может привести к разряду аккумулятора
• Нарушение целостности разъема может стать причиной отказа в гарантийном обслуживании

Для подключения дополнительного оборудования лучше использовать специально предназначенные для этого цепи автомобиля.

Распиновка obd2 разъема — распайка диагностического коннектора

Распиновка obd2 разъема — схема диагностического разъема

Распиновка obd2 разъема — все автомобили выпущенные в последние годы, оборудованы всевозможными электронными приборами. Одним из важных устройств считается система для выполнения диагностики установленного в автомобиле оборудования. Конструкция этого устройства включает в себя коннектор OBD2, который был сконструирован в девяностых годах. Основное его предназначение — возможность подключения сканера. Кроме этого, с его помощью можно измерять бортовое напряжение, температурную составляющую, скорость, а также другие параметры. Причем все это можно выполнять непосредственно во время эксплуатации автотранспорта.

Как правило, розетка коннектора obd2 устанавливается в автомобиле около рулевой колонки, (расстояние составляет примерно 180 мм). Параметрические характеристики коннектора позволяют создать обмен информационными данными, используя при этом промышленную цифровую CAN-шину. Именно с помощью протокола CAN можно осуществлять подключение различных управляющих устройств,всевозможных датчиков и механизмов. Причем можно одновременно принимать и передавать данные в цифровом формате с большой скоростью, также есть функция защиты от помех.

Конструкция соединителя

Функциональные возможности и распиновка obd2 разъема выполнена по двух компонентной схеме без симметрии и включат в себя шестнадцать ножевидных контактов. Располагаются эти контакты в колодке параллельно друг другу с направляющим ключом. Их нумерация в колодке выполняется с левой стороны направо, при этом верхняя линия контактов обозначена цифрами с 1-8, а другой ряд с 9-16. Конструкция разъема выполнена из прочного пластика, а сами контакты разделяет специальная продольная пластина.

Для осуществления правильной полярности при подключении разъема «папы» к розетке «мамы», предусмотрена конструкция в виде трапеции с несколько закругленными углами. Функции контактов в разъеме имеют две группы назначения. Одна из которых выполнена по стандартной схеме, а другую группу изготовитель вправе использовать по своему усмотрению, для выполнения определенных задач.

Распайка obd2 разъема с определением функции каждого контакта показана в таблице ниже:

1	Фирменный
2	Шина J1850
3	Фирменный
4	Заземление общее
5	Сигнальная земля
6	Шина CAN
7	Линия K по ISO 9141-2
8	Фирменный
9	Фирменный
10	Шина J1850
11	Фирменный
12	Фирменный
13	Фирменный
14	Шина CAN
15	Линия L по ISO 9141-2
16	+12 В

Отличительная черта в конструкции разъема obd2 заключается в том, что он имеет гнездо подключения бортовой сети. А это дает возможность задействовать сканеры не прибегая к использования дополнительной цепи силового питания. Со времен появления первых разъемов obd2, которые были способны только отображать информацию о существующей неполадке, многое изменилось. На сегодняшний день усовершенствованные коннекторы имеют возможность извлекать максимум информации о неполадках. Происходит это благодаря связи приборов диагностики с электронными модулями в авто.

Как самому изготовить соединительный кабель

Иногда возникает потребность в изготовлении соединительного провода, это может случится когда потребуется подключить к автомобильному компьютеру устройство для диагностики. Поэтому, как нельзя лучше, здесь помогут значения указанные в таблице.

OBD2 сканер на SsandYong New Actyon

usilitelstabo.ru

Распиновка obd2 разъема

Диагностический разъем OBD-II, обязателен для всех легковых автомобилей так и для легких грузовиков.  Впервые начал использоваться в Соединенных Штатах с 1996г. Порт, также известный как SAE, диагностический разъем j1962.

OBD обозначает бортовую диагностику и определяет современную систему электронного интерфейса транспортных средств, управляемых топливом, мониторинга и отчетности о работе двигателя в современных автомобилях, это своего рода компьютер, который контролирует выбросы, пробег, скорость, коды неисправности и многие другие полезные данные. Спецификации кабель OBD-II предусматривает аппаратный интерфейс стандартизированные — 16-контактный (2х8) разъем.

Как Это Работает?

Диагностические коды неисправности (DTC) хранятся в системе. Коды не обязательно одинаковы для всех автомобилей иностранных производителей они могут отличаться. Кроме того, механик (или кто-нибудь со сканером OBD-II) может подключиться к порту, и считать код неисправности, и определить проблему (или проблемы) с транспортного средства.

Где находится разъём OBD II?

Поиск по OBD-II разъем может быть трудной задачей, так как производители автомобилей, как правило, прячутся гнезда подальше от глаз пассажиров и водителей. Обычно ОБД-2 разъём находится на стороне водителя в салоне в районе центральной консоли. Иногда он находится в ногах у водителя, под рулем, в передняя панель, центральная площадь между сиденьем водителя и пассажирским сиденьем. Некоторые разъемы были расположены сзади пепельницы, под пассажирским сиденьем и под капотом автомобиля.

Виды разъемов OBD II

Существует два типа диагностических разъемов определено по SAE диагностический разъем j1962 — Тип A и Тип B, как показано ниже. Основное различие между двумя разъемами в форме на вкладке.

Распиновка OBD-2 разъема

ОБД-2 разъем должен иметь контакты 4, 5 для заземления и штырь 16 для 12 вольт питания от аккумулятора автомобиля.

Обозначение контактов разъема OBD2:

• 2.САЕ протоколы j1850 шина +2 САЕ протоколы j1850 шина +
• 4. Шасси
• 5. Сигнальная Земля
• 6. CANL
• 7. Линии протоколы iso9141 к
• 10. J1850 —
• 14. CANL
• 15. Протоколы iso9141 L-линии
• 16. +12В

Распиновка

prohelps.ru

Стандарт OBD-II: Диагностический коннектор | CHIPTUNER.RU

Стандарт OBD-II: Диагностический коннектор

Внешний вид коннектора и колодки диагностики.



Назначение контактов разъема диагностики стандарта OBD-II.

Pin	Назначение
1	Не используется
2	Bus positive line of SAE J1850
3	Не используется
4	Chassis ground
5	Signal ground
6	CAN(H) ISO 15765
7	K line ISO 9141/14230
8	Не используется
9	Не используется
10	Bus negative line of SAE J1850
11	Не используется
12	Не используется
13	Не используется
14	CAN(L) ISO 15765
15	L line ISO 9141/14230
16	+12 volt battery



Неиспользуемые контакты колодки автопроизводители могут использовать для своих целей.

Определить, какой именно диагностический протокол используется на конкретном автомобиле, с достаточной долей вероятности можно по наличию/отсутствию контактов в колодке OBD-II:

Протокол	Pin 2	Pin 6	Pin 7	Pin 10	Pin 14
ISO 9141/14230

chiptuner.ru

Разъем OBD 2 — распиновка, описание, фото

Разъем OBD 2 — распиновка, описание, фото

Описание OBD 2

штекер OBD 2

гнездо OBD 2



OBD (On board diagnostics, от англ. бортовая диагностика) предполагает наличие специального диагностического разъема. Данное решение необходимо для подключения сканера, ноутбука или смартфона к системе OBD. Само наличие ОБД в автомобиле означает возможность самодиагностики ТС, а также позволяет считывать определенную информацию с различных бортовых систем: ЭБУ двигателем, управляющие блоки Airbag, система ABS и т.д. Другими словами, OBD позволяют осуществить проверку состояния различных систем.

Указанная самодиагностика появилась в США, произошло это достаточно давно (с начала 80-х годов). Главной задачей внедрения стала борьба за экологию, то есть контроль за составом выхлопных газов и исправностью работы систем, которые снижали токсичность выхлопа. Первые версии были способны только определить наличие или отсутствие неполадок, при этом без локализации самой проблемы. Добавим, что на начальном этапе каждый производитель автомобилей имел свой стандарт диагностического разъема OBD-I и необходимое для считывания данных диагностическое оборудование, что значительно затрудняло проверку ТС различных марок в рамках одного автосервиса.

Дальнейшее развитие привело к тому, что появился OBD 2, который превратился в унифицированный стандартный цифровой разъем. Через такой разъем можно просматривать информацию о состоянии и работе отдельных систем любого ТС в режиме реального времени, считывать необходимые данные и коды записанных в память блоков управления ошибок для их расшифровки. Благодаря такой функциональности проверка машины через OBD-II сегодня позволяет намного быстрее и точнее обнаружить имеющуюся неисправность в случае ее возникновения.

Если сравнить систему OBD на начальном этапе с более современным решением, тогда ранние версии затрагивали следующие элементы: датчик кислорода, систему рециркуляции (EGR), систему питания ДВС и блока управления двигателем (ЭБУ). Вся проверка сводилась к определению уровня токсичности выхлопных газов. Появление стандарта OBD II стало набором требований, согласно которым система управления двигателем должна соответствовать закрепленным на законодательном уровне стандартам применительно к составу отработавших газов. Получается, OBD II это не просто диагностический разъем с определенной распиновкой, особыми протоколами связи и форматами отображаемой информации для проверки авто, а целый пакет требований, которым должна соответствовать продукция различных автопроизводителей.

В Европе указанный стандарт называется EOBD и основан на американской OBD-II. Такой стандарт обязателен для всех ТС с января 2001 г. В Японии аналогичный стандарт получил название JOBD. Сегодня активно разрабатывается автодиагностика по стандарту OBD-III, которая должна в скором времени сменить OBD II.

---

Распиновка OBD 2

Вывод	Описание
1	OEM (протокол производителя).
2	Шина + (Bus positive Line). SAE-J1850 PWM, SAE-1850 VPW.
3	—
4	Заземление кузова (Chassis Ground).
5	Сигнальное заземление (Signal Ground).
6	Линия CAN-High высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284).
7	K-Line (ISO 9141-2 и ISO 14230).
8	—
9	Линия CAN-Low, низкоскоростной шины CAN Lowspeed.
10	Шина — (Bus negative Line). SAE-J1850 PWM, SAE-1850 VPW.
11	—
12	—
13	—
14	Линия CAN-Low высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284).
15	L-Line (ISO 9141-2 и ISO 14230).
16	Питание +12в от АКБ (Battery Power).

Контакты 3, 8, 11, 12, 13 не определены стандартом.

© pinov.net 2018

pinov.net

Распиновка диагностического разъема авто кабелей Автоком

Autocom (автоком) — это современный диагностический инструмент, служащий связующим звеном между автомобилем и компьютером. Она работает на старых и новых автомобилях. С ним вы можете осуществлять диагностику автомобилей начиная с 1988 года. В общей сложности поддерживается почти 50 различных марок машин.

Схемы распиновки разъемов

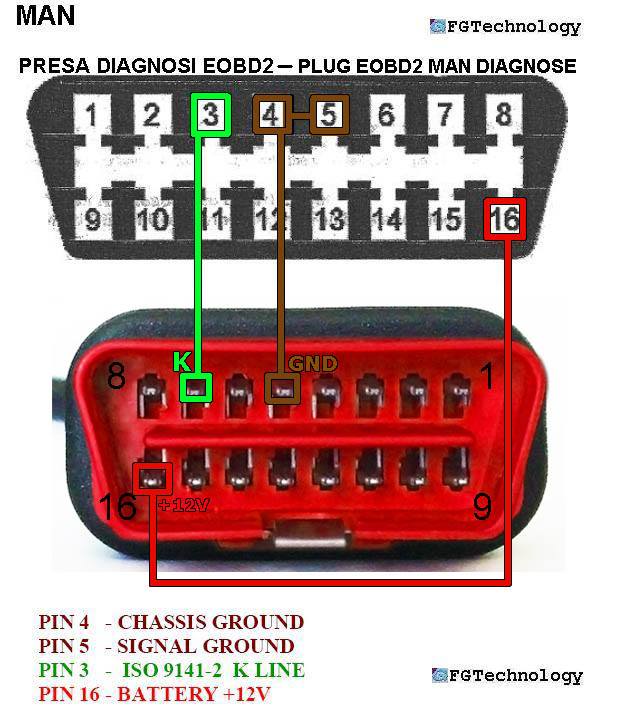

Многие сталкиваются с проблемой распиновки кабелей для грузовых авто, поэтому редакция 2 Схемы собрала полный сборник цоколёвок и подключений таких кабелей.



Наборы кабелей Autocom

В продаже есть универсальные наборы, например набор диагностических кабелей Autocom CDP+ Trucks — используется для подключения автосканера Autocom CDP+ к грузовым автомобилям с диагностическими разъемами старого образца.

Перечень кабелей, входящих в комплект:

• Диагностический кабель Autocom — Knorr, Wabco Trailer 7 pin
• Диагностический кабель Autocom — MAN 12 pin
• Диагностический кабель Autocom — MAN 37 pin
• Диагностический кабель Autocom — IVECO 30 pin
• Диагностический кабель Autocom — SCANIA 16 pin
• Диагностический кабель Autocom — Mercedes-BENZ 14 pin
• Диагностический кабель Autocom — Renault 12 pin
• Диагностический кабель Autocom — VOLVO 8 pin

С пакетом программного обеспечения TRUCKS, вы в состоянии выполнить диагностику конкретной марки для легкогрузных и тяжелых коммерческих автомобилей, автобусов и прицепов с 1995 года.В общей сложности 37 различных марок.

Описание программы Автоком

Перечень поддерживаемых ЭБУ:

— диагностика двигателя по протоколу OBD2
— диагностика двигателя по заводским протоколам
— диагностика электронных систем зажигания
— диагностика систем управления климатом
— диагностика иммобилайзеров
— диагностика систем управления трансмиссией
— диагностика систем ABS
— диагностика систем SRS Airbag
— диагностика приборной панели и сброс сервисных интервалов
— диагностика систем обеспечения комфорта
— диагностика систем кузовной электроники

Диагностическая программа GENERIC предназначена для диагностики на основе стандартов, специально предназначена для связывания и стандартизации кодов неисправностей. GENERIC включена для легковых и грузовых вариантов.

Протоколы и стандарты 2xHS CAN (ISO 11898-2), SW CAN (SAE J2411), K/L (ISO 9141-2), VPW (J1850), PWM (J1850), RS485 (J1708), TTL and (SPI, analog in, 5volt out).

С помощью функции бортовых самописцев, вы можете записать параметры в режиме реального времени во время движения транспортного средства. Во время записи вы можете, с нажатием кнопки, выделить и запомнить конкретную ошибку с целью изучить ее позже. TCS CDP + оснащена встроенной памятью, что исключает необходимость в использовании компьютера. Память в комплект не включена.

С многоцветным индикатором Autocom, вы имеете возможность полностью контролировать диагностический процесс. Различные цвета и звуковые подсказки укажут Вам какая стадия диагностики исполняется в текущее время. Например, если индикатор переключается между синим и зеленым обменивается данными с блоком управления автомобиля.

Когда Autocom подключен к автомобилю, устройство будет проверять напряжение борт сети транспортного средства и автоматически подстраивается под уровень напряжения автомобиля 12 или 24 вольт. Если напряжение становится слишком высоким или слишком низким, Autocom предупредит вас, как звуковой подсказкой, так и световым индикатором, а также оповещением через значок аккумулятора в программном обеспечении.

В программном обеспечении есть функция, которая позволяет считывать номер шасси из автомобиля, который вы хотели бы диагностировать. Это гарантирует, что модель и год выпуска выберется автоматически. Кроме того, код двигателя для транспортных средств, которые обычно доступны для считывания, также выбирается автоматически.

Интеллектуальная система сканирования (ISS) просматривает все системы в автомобиле и отображает коды неисправностей, которые хранятся в каждой системе. Это экономит время и вы получите быстрый обзор текущего состояния автомобиля в целом. Когда ISS будет завершена, вы можете выбрать специальную систему управления для анализа результатов в дальнейшем.

Интеллектуальные системы идентификации (ISI) определяет и автоматически выбирает тип контроллера, который установлен в транспортном средстве. Это гарантирует, что сеанс диагностики будет выполнен правильно с правильными параметрами, как требуется.

В соответствии с этой функцией вы сможете увидеть адаптации и корректировки, которые возможны для конкретного автомобиля, не имея автомобиля рядом с вами. Вместе с помощью текстов в качестве руководства, вы можете планировать и быть эффективными в своей работе, и даже в сложных ситуациях.

Автосканер Autocom оснащена уникальной технологией мультиплексора, что позволяет использовать его на всех типах транспортных средств, независимо от уровня напряжения и коммуникационных стандартов. Для тех транспортных средств, которые не используют стандартный 16-контактный разъем, есть возможность подключения и специальных кабелей-переходников.

Видео инструкция

2shemi.ru

Подключение диагностического оборудования к автомобилю | CHIPTUNER.RU

Подключение диагностического оборудования к автомобилю

Статья архивная. 2001–2003 год.

Для подключения автомобиля к персональному компьютеру  необходимо приобрести или изготовить интерфейс связи между СОМ – портом и диагностическим разъемом K‑LINE .

Первая надпись на экране диагностического оборудования или компьютера,вызывающая панику у новичков, как правило, что – то типа «Нет связи», «Нет ответа контроллера» или нечто подобное, но не менее интригующее. Мотор-тестер, к примеру, начинает предлагать варианты – от неподключенного питания до аппаратной неисправности адаптера. Хорошо, если первой на диагностику прикатила машина с иммобилизатором и Вы уверены,  что с адаптером все в порядке. Причина отсутствия связи на автомобилях без иммо банальна и возможна только в отечественном автопроме – разрыв линии диагностики, идущей от диагностического разъема до ЭБУ. Иммобилизатор использует K‑Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует. На этом месте предполагалось, видимо, заглушка,но…  Для восстановления связи нужно просто установить перемычку между контактами 9–1 и 18 разъема иммобилайзера (или установить иммобилайзер) как показано на рисунке. На практике, для сохранения функций плавного гашения света, да и просто для отпугивания пионеров обрезают и сращивают эти два провода, оставив иммо в разъеме.

		Диагностический разъем ГАЗ. 1 +12V 2 +12V  от АКБ 10 L‑Line 11 K‑Line 12 Масса		Диагностический разъем ВАЗ
						A –   GND B –   L‑Line (может не быть) M –   K‑Line G –   Управление топливным насосом.
				H –   12V. Постоянное c АКБ через предохранитель. /может не быть.

				На последних модификациях ВАЗ, рассчитанных на нормы токсичности ЕВРО 3 (4) применяется стадартный европейский коннектор OBD-II.
				Назначение контактов диагностической колодки
				2 – J1850 Bus+ 4 – Chassis Ground 5 – Signal Ground 6 – CAN High (J‑2284) 7 – ISO 9141–2 K Line	14 – CAN Low (J‑2284) 15 – ISO 9141–2 L Line 16 – Battery Power
Местонахождение диагностических колодок ВОЛГА – под капотом, на стенке моторного отсека, на стороне пассажира ВАЗ 2110 –  справа от водителя, рядом с рулевой колонкой ВАЗ 2109 Низкая панель – на полке под «бардачком», рядом с ЭБУ ВАЗ 2109 Высокая панель – за центральной консолью. ВАЗ 2108–2115 «европанель» – на «торпедо», закрыто лючком. Шевроле-Нива – OBD-II, около замка зажигания , частично прикрыт кожухом рулевого управления. ВАЗ 11183 «Калина» – Под нишей для мелочей рядом с ручкой КПП. ВАЗ 21126 «Приора» – за «бардачком» . Расположение блоков

chiptuner.ru

Распиновка OBD2 разъёма

Диагностический разъём представляет собой стандартизированную SAE J1962 колодку в форме трапеции с шестнадцатью контактами расположенными в два ряда).

Согласно стандарту, разъём OBD2 должен находиться в салоне автомобиля (чаще всего располагается в районе рулевой колонки). Расположение разъёма OBD-1 строго не регламентировано и он может находиться даже в моторном отсеке.

По разъёму можно определить какие именно OBD2 протоколы поддерживаются в вашем автомобиле. Каждый протокол использует определённые контакты разъёма. Эта информация пригодится вам при выборе адаптера.

Нумерация 16-контактного диагностического OBD2 разъёма

Распиновка (назначение выводов) OBD2 разъёма

1	OEM (протокол производителя).
2	Шина + (Bus positive Line). SAE-J1850 PWM, SAE-1850 VPW.
3	—
4	Заземление кузова (Chassis Ground).
5	Сигнальное заземление (Signal Ground).
6	Линия CAN-High высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284).
7	K-Line (ISO 9141-2 и ISO 14230).
8	—
9	Линия CAN-Low, низкоскоростной шины CAN Lowspeed.
10	Шина — (Bus negative Line). SAE-J1850 PWM, SAE-1850 VPW.
11	—
12	—
13	—
14	Линия CAN-Low высокоскоростной шины CAN Highspeed (ISO 15765-4, SAE-J2284).
15	L-Line (ISO 9141-2 и ISO 14230).
16	Питание +12в от АКБ (Battery Power).

Контакты 3, 8, 11, 12, 13 не определены стандартом.

Определяем OBD2 протокол используемый в автомобиле

В стандарте регламентировано 5 протоколов, однако чаще всего используется лишь какой-то один. Таблица поможет определить протокол по задействованным в разъёме контактам.

Протокол	кон. 2	кон. 6	кон. 7	кон. 10	кон. 14	кон. 15
ISO 9141-2			+			+
ISO 14230 Keyword Protocol 2000			+			+
ISO 15765-4 CAN (Controller Area Network)		+			+
SAE J1850 PWM	+			+
SAE J1850 VPW	+

В протоколах PWM, VPW отсутствует 7 (K-Line) контакт, в ISO отсутствует 2 и/или 10 контакт.

obd2auto.ru
