Распиновка отг микро юсб. Распиновка OTG Micro USB: схема, инструкция по созданию и применение

Какова схема распиновки OTG Micro USB кабеля. Как самостоятельно создать OTG кабель с дополнительным питанием. Какие устройства можно подключить через OTG USB кабель. Какие существуют варианты OTG-разветвителей.

Что такое OTG Micro USB и зачем он нужен

OTG (On-The-Go) Micro USB — это технология, позволяющая мобильным устройствам напрямую подключаться к периферийным USB-устройствам без необходимости использования компьютера. Основные преимущества OTG:

• Возможность подключения флешек, клавиатур, мышей и других USB-устройств к смартфонам и планшетам
• Передача данных между мобильными устройствами
• Зарядка одного устройства от другого
• Расширение функциональности мобильных гаджетов

Для реализации OTG используется специальный кабель или переходник с разъемом Micro USB на одном конце и полноразмерным USB на другом.

Распиновка OTG Micro USB кабеля

Схема распиновки OTG Micro USB кабеля выглядит следующим образом:

• Контакт 1 — VCC (питание +5В)
• Контакт 2 — D- (передача данных)
• Контакт 3 — D+ (передача данных)
• Контакт 4 — ID (идентификация режима работы)
• Контакт 5 — GND (земля)

Ключевой особенностью является контакт ID. Именно он определяет, будет ли устройство работать как хост или как периферия. Когда ID замкнут на землю, устройство работает как хост.

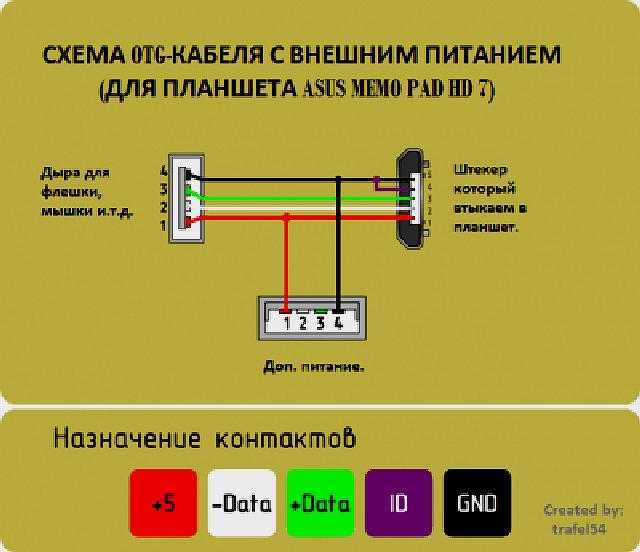

Как самостоятельно создать OTG кабель с дополнительным питанием

Для создания OTG кабеля с дополнительным питанием потребуется:

1. Кабель USB A — Micro USB
2. Кабель USB A — USB A
3. Разъем Micro USB
4. Паяльник и припой

Пошаговая инструкция:

1. Разберите кабели, отделив разъемы от проводов
2. Соедините провода VCC и GND от обоих кабелей
3. Провода D+ и D- подключите только от кабеля с Micro USB
4. Припаяйте все провода к новому разъему Micro USB
5. Изолируйте соединения термоусадкой

В результате получится Y-образный кабель, позволяющий одновременно передавать данные и обеспечивать дополнительное питание.

Какие устройства можно подключить через OTG USB кабель

Через OTG USB кабель к мобильным устройствам можно подключить различную периферию:

• USB флеш-накопители и внешние жесткие диски
• Клавиатуры и мыши
• Геймпады и джойстики
• Звуковые карты и MIDI-контроллеры
• Принтеры и сканеры
• Веб-камеры
• Кардридеры
• USB-модемы

Поддержка конкретных устройств зависит от модели смартфона/планшета и версии операционной системы. Перед подключением рекомендуется уточнить совместимость.

Варианты OTG-разветвителей для Raspberry Pi 4

Для Raspberry Pi 4 существует несколько вариантов OTG-разветвителей:

1. Самодельный Y-кабель

Преимущества:

• Низкая стоимость
• Возможность кастомизации под свои нужды

Недостатки:

• Требуются навыки пайки
• Нет гарантии качества

2. Готовый разветвитель с Micro USB

Преимущества:

• Простота использования
• Надежность

Недостатки:

• Необходимость дополнительных переходников
• Ограниченная мощность питания

3. Готовый разветвитель с USB-C

Преимущества:

• Прямое подключение к Raspberry Pi 4
• Возможность подачи большей мощности

Недостатки:

• Более высокая стоимость
• Меньшая распространенность

Особенности использования OTG на различных устройствах

Поддержка OTG может отличаться на разных устройствах:

Смартфоны Android

Большинство современных Android-смартфонов поддерживают OTG «из коробки». Однако функциональность может быть ограничена в зависимости от производителя и модели. Некоторые устройства требуют включения OTG в настройках.

Планшеты Android

Ситуация аналогична смартфонам. Многие планшеты поддерживают OTG, но могут иметь ограничения по питанию подключаемых устройств.

iPhone и iPad

Устройства Apple не поддерживают стандартный OTG. Для подключения периферии используется проприетарный разъем Lightning и специальные адаптеры.

Windows-планшеты

Планшеты на Windows обычно имеют полноценную поддержку USB-устройств, включая функциональность OTG.

Типичные проблемы при использовании OTG и их решение

При использовании OTG могут возникать различные проблемы:

Устройство не распознается

Возможные причины и решения:

• Неподдерживаемое устройство — проверьте совместимость
• Недостаточное питание — используйте Y-кабель с дополнительным питанием
• Проблемы с драйверами — обновите ПО устройства

Нестабильная работа

Что делать:

• Проверьте качество кабеля и соединений
• Убедитесь в достаточном питании
• Попробуйте другой порт или адаптер

Быстрый разряд батареи

Решения:

• Используйте внешнее питание
• Отключайте неиспользуемые устройства
• Ограничьте время использования энергоемких устройств

Перспективы развития технологии OTG

Технология OTG продолжает развиваться:

• Увеличение скорости передачи данных с внедрением USB 3.0 и 3.1
• Расширение функциональности с появлением USB Type-C
• Улучшение поддержки питания высокомощных устройств
• Интеграция с беспроводными технологиями для создания гибридных решений

Эти улучшения позволят еще больше расширить возможности мобильных устройств и упростить их взаимодействие с периферией.
