Что такое распиновка разъема PCI. Как расположены контакты на разъеме PCI. Для чего нужны различные сигналы и питающие линии PCI-шины. Какие бывают типы PCI-разъемов.
Теперь я представлю подробный обзор распиновки PCI-разъема, разбитый на несколько тематических разделов с заголовками h2 и h3:

Содержание

Что такое PCI-разъем и для чего он используется

PCI (Peripheral Component Interconnect) — это стандартная компьютерная шина для подключения периферийных устройств к материнской плате. PCI-разъем представляет собой физический интерфейс этой шины на материнской плате и платах расширения.

Основные функции PCI-разъема:

  • Передача данных между процессором/оперативной памятью и периферийными устройствами
  • Питание подключенных плат расширения
  • Обеспечение механической фиксации плат в системном блоке

PCI-разъемы используются для подключения различных компонентов, таких как:

  • Видеокарты
  • Звуковые карты
  • Сетевые адаптеры
  • RAID-контроллеры
  • ТВ-тюнеры
  • Дополнительные USB-порты

Виды PCI-разъемов и их особенности

Существует несколько типов PCI-разъемов, отличающихся размерами и возможностями:


32-битный PCI

Самый распространенный тип, имеет 124 контакта (62 с каждой стороны). Обеспечивает пропускную способность до 132 МБ/с.

64-битный PCI

Расширенная версия с 188 контактами. Увеличивает пропускную способность до 264 МБ/с.

PCI-X

Усовершенствованный вариант 64-битного PCI с повышенной частотой. Обеспечивает скорость до 1064 МБ/с.

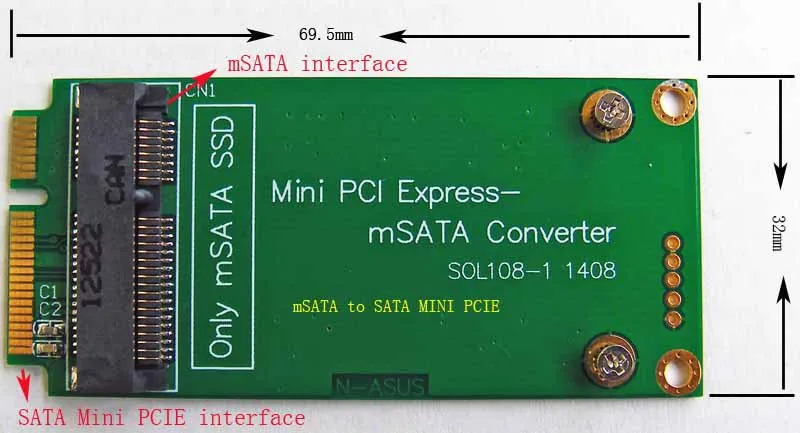

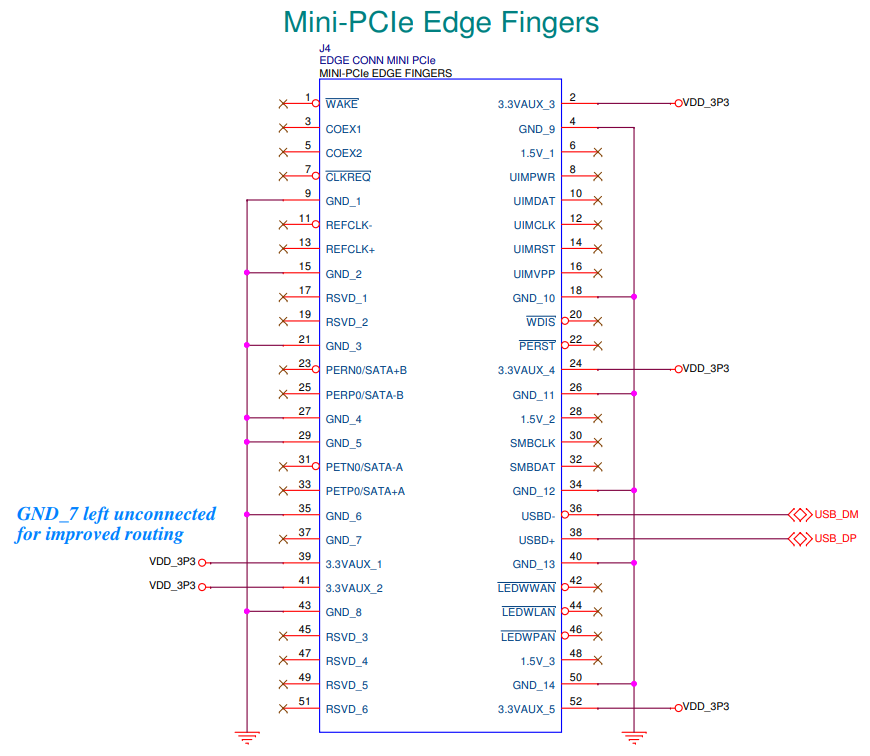

Mini PCI

Уменьшенная версия для ноутбуков. Имеет 124 контакта, расположенных в два ряда.

Распиновка стандартного 32-битного PCI-разъема

Стандартный 32-битный PCI-разъем имеет следующую распиновку:

Сторона A (компонентная сторона)

  • A1-A3: Тестовые сигналы (TRST, TMS, TDI)
  • A4-A8: Питание и прерывания
  • A9-A31: Шина адреса/данных (AD0-AD31)
  • A32-A49: Управляющие сигналы

Сторона B (паяльная сторона)

  • B1-B3: Питание и земля
  • B4-B8: Тестовые и управляющие сигналы
  • B9-B31: Шина адреса/данных (AD0-AD31)
  • B32-B49: Управляющие сигналы и питание

Назначение основных сигналов PCI-шины

Основные группы сигналов PCI-разъема и их функции:

Шина адреса/данных (AD0-AD31)

Мультиплексированная шина для передачи адресов и данных. В начале цикла передает адрес, затем — данные.


Управляющие сигналы

  • FRAME# — начало транзакции
  • IRDY# — готовность инициатора
  • TRDY# — готовность целевого устройства
  • STOP# — запрос на остановку транзакции

Сигналы прерываний (INTA#, INTB#, INTC#, INTD#)

Используются устройствами для запроса обслуживания процессором.

Сигналы питания

  • +3.3V, +5V, +12V — питающие напряжения
  • GND — общий провод (земля)

Особенности распиновки 64-битного PCI-разъема

64-битный PCI-разъем имеет дополнительные контакты для расширенной шины данных:

  • AD32-AD63 — дополнительные линии шины адреса/данных
  • C/BE4#-C/BE7# — дополнительные сигналы выбора байтов
  • PAR64 — бит четности для старших 32 бит данных
  • REQ64# и ACK64# — сигналы запроса и подтверждения 64-битного режима

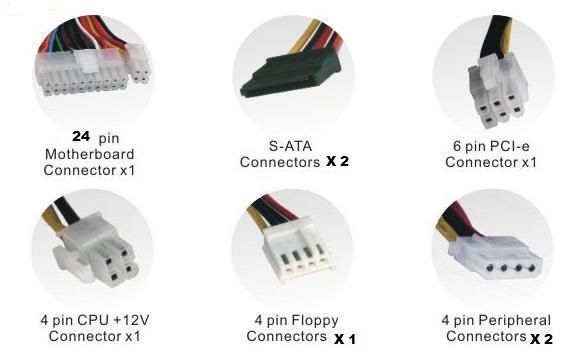

Распиновка разъема питания PCI Express

Современные мощные видеокарты PCI Express часто требуют дополнительного питания через 6- или 8-контактный разъем. Его распиновка:

6-контактный разъем

  • 1-3: +12V
  • 4-6: GND

8-контактный разъем

  • 1-3: +12V
  • 4: NC (не подключен)
  • 5-8: GND

Как правильно подключать устройства к PCI-разъему

При установке PCI-устройств следует соблюдать несколько правил:


  1. Отключите питание компьютера перед установкой или извлечением PCI-плат
  2. Аккуратно вставляйте плату в разъем, не прилагая чрезмерных усилий
  3. Убедитесь, что плата полностью вошла в разъем и надежно зафиксирована
  4. При необходимости подключите дополнительное питание к плате
  5. Закрепите плату винтом на корпусе компьютера

Диагностика неисправностей PCI-разъема

Основные проблемы с PCI-разъемами и способы их решения:

Устройство не определяется системой

  • Проверьте правильность установки платы в разъем
  • Убедитесь в исправности самой платы
  • Попробуйте установить плату в другой PCI-слот

Нестабильная работа устройства

  • Проверьте контакты разъема на наличие окислов или загрязнений
  • Убедитесь в достаточности питания для платы
  • Обновите драйверы устройства

Физические повреждения разъема

  • При незначительных повреждениях попробуйте выпрямить погнутые контакты
  • В случае серьезных повреждений может потребоваться замена материнской платы

Будущее PCI-интерфейса и его альтернативы

Хотя PCI остается распространенным интерфейсом, он постепенно вытесняется более современными решениями:


PCI Express (PCIe)

Современный стандарт, обеспечивающий гораздо большую пропускную способность. Существуют версии x1, x4, x8 и x16, различающиеся количеством линий и скоростью передачи данных.

Thunderbolt

Интерфейс, разработанный Intel и Apple, объединяющий возможности PCIe и DisplayPort. Обеспечивает высокую скорость передачи данных и возможность подключения внешних устройств.

USB4

Новейшая версия USB, основанная на протоколе Thunderbolt 3. Обеспечивает скорость передачи данных до 40 Гбит/с и поддерживает подключение дисплеев.

Несмотря на появление новых интерфейсов, PCI продолжает использоваться во многих компьютерах и серверах, особенно для специализированных устройств и в промышленных применениях.


Распайка шины PCI — Схемы компьютерного железа


Разница между платами для шины PCI на 5 и 3 вольта

Pin +5V +3.3V Universal Description
B1 -12V     -12 VDC
B2 TCK     Test Clock
B3 GND     Ground
B4 TDO     Test Data Output
B5 +5V     +5 VDC
B6 +5V     +5 VDC
B7 INTB     Interrupt B
B8 INTD     Interrupt D
B9 PRSNT1     Reserved
B10 RES     +V I/O (+5 V or +3. 3 V)
B11 PRSNT2     ??
B12 GND (OPEN) (OPEN) Ground or Open (Key)
B13 GND (OPEN) (OPEN) Ground or Open (Key)
B14 RES     Reserved VDC
B15 GND     Reset
B16 CLK     Clock
B17 GND     Ground
B18 REQ     Request
B19 +5V +3.3V Signal Rail +V I/O (+5 V or +3.3 V)
B20 AD31     Address/Data 31
B21 AD29     Address/Data 29
B22 GND     Ground
B23 AD27     Address/Data 27
B24 AD25     Address/Data 25
B25 +3. 3V     +3.3VDC
B26 C/BE3     Command, Byte Enable 3
B27 AD23     Address/Data 23
B28 GND     Ground
B29 AD21     Address/Data 21
B30 AD19     Address/Data 19
B31 +3.3V     +3.3 VDC
B32 AD17     Address/Data 17
B33 C/BE2     Command, Byte Enable 2
B34 GND13     Ground
B35 IRDY     Initiator Ready
B36 +3.3V06     +3.3 VDC
B37 DEVSEL     Device Select
B38 GND16     Ground
B39 LOCK     Lock bus
B40 PERR     Parity Error
B41 +3. 3V08     +3.3 VDC
B42 SERR     System Error
B43 +3.3V09     +3.3 VDC
B44 C/BE1     Command, Byte Enable 1
B45 AD14     Address/Data 14
B46		 GND18     Ground
B47 AD12     Address/Data 12
B48 AD10     Address/Data 10
B49 GND20     Ground
B50 (OPEN) GND (OPEN) Ground or Open (Key)
B51 (OPEN) GND (OPEN) Ground or Open (Key)
B52 AD8     Address/Data 8
B53 AD7     Address/Data 7
B54 +3. 3V12     +3.3 VDC
B55 AD5     Address/Data 5
B56 AD3     Address/Data 3
B57 GND22     Ground
B58 AD1     Address/Data 1
B59 VCC08     +5 VDC
B60 ACK64     Acknowledge 64 bit ???
B61 VCC10     +5 VDC
B62 VCC12     +5 VDC

B63 RES     Reserved
B64 GND     Ground
B65 C/BE[6]#     Command, Byte Enable 6
B66 C/BE[4]#     Command, Byte Enable 4
B67 GND     Ground
B68 AD63     Address/Data 63
B69 AD61     Address/Data 61
B70 +5V +3. 3V Signal Rail +V I/O (+5 V or +3.3 V)
B71 AD59     Address/Data 59
B72 AD57     Address/Data 57
B73 GND     Ground
B74 AD55     Address/Data 55
B75 AD53     Address/Data 53
B76 GND     Ground
B77 AD51     Address/Data 51
B78 AD49     Address/Data 49
B79 +5V +3.3V Signal Rail +V I/O (+5 V or +3.3 V)
B80 AD47     Address/Data 47
B81 AD45     Address/Data 45
B82 GND     Ground
B83 AD43     Address/Data 43
B84 AD41     Address/Data 41
B85 GND     Ground
B86 AD39     Address/Data 39
B87 AD37     Address/Data 37
B88 +5V +3. 3V Signal Rail +V I/O (+5 V or +3.3 V)
B89 AD35     Address/Data 35
B90 AD33     Address/Data 33
B91 GND     Ground
B92 RES     Reserved
B93 RES     Reserved
B94 GND     Ground
Pin +5V +3.3V Universal Description
A1 TRST     Test Logic Reset
A2 +12V     +12 VDC
A3 TMS     Test Mde Select
A4 TDI     Test Data Input
A5 +5V     +5 VDC
A6 INTA     Interrupt A
A7 INTC     Interrupt C
A8 +5V     +5 VDC
A9 RESV01     Reserved VDC
A10 +5V +3. 3V Signal Rail +V I/O (+5 V or +3.3 V)
A11 RESV03     Reserved VDC
A12 GND03 (OPEN) (OPEN) Ground or Open (Key)
A13 GND05 (OPEN) (OPEN) Ground or Open (Key)
A14 RESV05     Reserved VDC
A15 RESET     Reset
A16 +5V +3.3V Signal Rail +V I/O (+5 V or +3.3 V)
A17 GNT     Grant PCI use
A18 GND08     Ground
A19 RESV06     Reserved VDC
A20 AD30     Address/Data 30
A21 +3.3V01     +3.3 VDC
A22 AD28     Address/Data 28
A23 AD26     Address/Data 26
A24 GND10     Ground
A25 AD24     Address/Data 24
A26 IDSEL     Initialization Device Select
A27 +3. 3V03     +3.3 VDC
A28 AD22     Address/Data 22
A29 AD20     Address/Data 20
A30 GND12     Ground
A31 AD18     Address/Data 18
A32 AD16     Address/Data 16
A33 +3.3V05     +3.3 VDC
A34 FRAME     Address or Data phase
A35 GND14     Ground
A36 TRDY     Target Ready
A37 GND15     Ground
A38 STOP     Stop Transfer Cycle
A39 +3.3V07     +3. 3 VDC
A40 SDONE     Snoop Done
A41 SBO     Snoop Backoff
A42 GND17     Ground
A43 PAR     Parity
A44 AD15     Address/Data 15
A45 +3.3V10     +3.3 VDC
A46 AD13     Address/Data 13
A47 AD11     Address/Data 11
A48 GND19     Ground
A49 AD9     Address/Data 9
A50
A51
A52 C/BE0     Command, Byte Enable 0
A53 +3. 3V11     +3.3 VDC
A54 AD6     Address/Data 6
A55 AD4     Address/Data 4
A56 GND21     Ground
A57 AD2     Address/Data 2
A58 AD0     Address/Data 0
A59 +5V +3.3V Signal Rail +V I/O (+5 V or +3.3 V)
A60 REQ64     Request 64 bit ???
A61 VCC11     +5 VDC
A62 VCC13     +5 VDC

A63 GND     Ground
A64 C/BE[7]#     Command, Byte Enable 7
A65 C/BE[5]#     Command, Byte Enable 5
A66 +5V +3. 3V Signal Rail +V I/O (+5 V or +3.3 V)
A67 PAR64     Parity 64 ???
A68 AD62     Address/Data 62
A69 GND     Ground
A70 AD60     Address/Data 60
A71 AD58     Address/Data 58
A72 GND     Ground
A73 AD56     Address/Data 56
A74 AD54     Address/Data 54
A75 +5V +3.3V Signal Rail +V I/O (+5 V or +3.3 V)
A76 AD52     Address/Data 52
A77 AD50     Address/Data 50
A78 GND     Ground
A79 AD48     Address/Data 48
A80 AD46     Address/Data 46
A81 GND     Ground
A82 AD44     Address/Data 44
A83 AD42     Address/Data 42
A84 +5V +3. 3V Signal Rail +V I/O (+5 V or +3.3 V)
A85 AD40     Address/Data 40
A86 AD38     Address/Data 38
A87 GND     Ground
A88 AD36     Address/Data 36
A89 AD34     Address/Data 34
A90 GND     Ground
A91 AD32     Address/Data 32
A92 RES     Reserved
A93 GND     Ground
A94 RES     Reserved

Распиновка разъема PCI Connector

RADIOMASTER

Лучшие смартфоны на Android в 2022 году

Серия iPhone от Apple редко чем удивляет. Когда вы получаете новый iPhone, общее впечатление, скорее всего, будет очень похожим на ваше предыдущее устройство. Однако всё совсем не так в лагере владельцев устройств на Android. Существуют телефоны Android всех форм и размеров, не говоря уже о разных ценовых категориях. Другими словами, Android-телефон может подойти многим. Однако поиск лучших телефонов на Android может быть сложной задачей.

1187 0

Документация Схемотехника CAD / CAM Статьи

Диоды Транзисторы Переходника и адаптеры Разъемы Кабели Комплектующие

  • Главная
    • /
  • База знаний
    • /
  • Документация
    • /
  • Разъемы

Распиновка, расположение выводов и внешний вид разъемов и шин:
PCI

PCI=Peripheral Component Interconnect

PCI Universal Card 32/64 bit
 ----------------------------------------------------------------
|    PCI         Component Side (side B)                         |
|                                                                |
|                                                                |
|                                                optional        |
|    ____     mandatory 32-bit pins            64-bit pins  _____|
|___|    |||||||--|||||||||||||||||--|||||||--||||||||||||||
         ^     ^  ^               ^  ^     ^  ^            ^
       b01   b11  b14           b49  b52 b62  b63          b94
PCI 5V Card 32/64 bit
|                                                optional        |
|    ____     mandatory 32-bit pins            64-bit pins  _____|
|___|    ||||||||||||||||||||||||||--|||||||--||||||||||||||
PCI 3. 3V Card 32/64 bit
|                                                optional        |
|    ____     mandatory 32-bit pins            64-bit pins  _____|
|___|    |||||||--||||||||||||||||||||||||||--||||||||||||||

 (at the computer)

98+22 PIN EDGE CONNECTOR at the computer.

Pin +5V +3.3V Universal Description
A1 TRST     Test Logic Reset
A2 +12V     +12 VDC
A3 TMS     Test Mde Select
A4 TDI     Test Data Input
A5 +5V     +5 VDC
A6 INTA     Interrupt A
A7 INTC     Interrupt C
A8 +5V     +5 VDC
A9 RESV01     Reserved VDC
A10 +5V +3. 3V Signal Rail +V I/O (+5 V or +3.3 V)
A11 RESV03     Reserved VDC
A12 GND03 (OPEN) (OPEN) Ground or Open (Key)
A13 GND05 (OPEN) (OPEN) Ground or Open (Key)
A14 RESV05     Reserved VDC
A15 RESET     Reset
A16 +5V +3.3V Signal Rail +V I/O (+5 V or +3.3 V)
A17 GNT     Grant PCI use
A18 GND08     Ground
A19 RESV06     Reserved VDC
A20 AD30     Address/Data 30
A21 +3. 3V01     +3.3 VDC
A22 AD28     Address/Data 28
A23 AD26     Address/Data 26
A24 GND10     Ground
A25 AD24     Address/Data 24
A26 IDSEL     Initialization Device Select
A27 +3.3V03     +3.3 VDC
A28 AD22     Address/Data 22
A29 AD20     Address/Data 20
A30 GND12     Ground
A31 AD18     Address/Data 18
A32 AD16     Address/Data 16
A33 +3. 3V05     +3.3 VDC
A34 FRAME     Address or Data phase
A35 GND14     Ground
A36 TRDY     Target Ready
A37 GND15     Ground
A38 STOP     Stop Transfer Cycle
A39 +3.3V07     +3.3 VDC
A40 SDONE     Snoop Done
A41 SBO     Snoop Backoff
A42 GND17     Ground
A43 PAR     Parity
A44 AD15     Address/Data 15
A45 +3. 3V10     +3.3 VDC
A46 AD13     Address/Data 13
A47 AD11     Address/Data 11
A48 GND19     Ground
A49 AD9     Address/Data 9
A52 C/BE0     Command, Byte Enable 0
A53 +3.3V11     +3.3 VDC
A54 AD6     Address/Data 6
A55 AD4     Address/Data 4
A56 GND21     Ground
A57 AD2     Address/Data 2
A58 AD0     Address/Data 0
A59 +5V +3. 3V Signal Rail +V I/O (+5 V or +3.3 V)
A60 REQ64     Request 64 bit ???
A61 VCC11     +5 VDC
A62 VCC13     +5 VDC

A63 GND     Ground
A64 C/BE[7]#     Command, Byte Enable 7
A65 C/BE[5]#     Command, Byte Enable 5
A66 +5V +3.3V Signal Rail +V I/O (+5 V or +3.3 V)
A67 PAR64     Parity 64 ???
A68 AD62     Address/Data 62
A69 GND     Ground
A70 AD60     Address/Data 60
A71 AD58     Address/Data 58
A72 GND     Ground
A73 AD56     Address/Data 56
A74 AD54     Address/Data 54
A75 +5V +3. 3V Signal Rail +V I/O (+5 V or +3.3 V)
A76 AD52     Address/Data 52
A77 AD50     Address/Data 50
A78 GND     Ground
A79 AD48     Address/Data 48
A80 AD46     Address/Data 46
A81 GND     Ground
A82 AD44     Address/Data 44
A83 AD42     Address/Data 42
A84 +5V +3.3V Signal Rail +V I/O (+5 V or +3.3 V)
A85 AD40     Address/Data 40
A86 AD38     Address/Data 38
A87 GND     Ground
A88 AD36     Address/Data 36
A89 AD34     Address/Data 34
A90 GND     Ground
A91 AD32     Address/Data 32
A92 RES     Reserved
A93 GND     Ground
A94 RES     Reserved

B1 -12V     -12 VDC
B2 TCK     Test Clock
B3 GND     Ground
B4 TDO     Test Data Output
B5 +5V     +5 VDC
B6 +5V     +5 VDC
B7 INTB     Interrupt B
B8 INTD     Interrupt D
B9 PRSNT1     Reserved
B10 RES     +V I/O (+5 V or +3. 3 V)
B11 PRSNT2     ??
B12 GND (OPEN) (OPEN) Ground or Open (Key)
B13 GND (OPEN) (OPEN) Ground or Open (Key)
B14 RES     Reserved VDC
B15 GND     Reset
B16 CLK     Clock
B17 GND     Ground
B18 REQ     Request
B19 +5V +3.3V Signal Rail +V I/O (+5 V or +3.3 V)
B20 AD31     Address/Data 31
B21 AD29     Address/Data 29
B22 GND     Ground
B23 AD27     Address/Data 27
B24 AD25     Address/Data 25
B25 +3. 3V     +3.3VDC
B26 C/BE3     Command, Byte Enable 3
B27 AD23     Address/Data 23
B28 GND     Ground
B29 AD21     Address/Data 21
B30 AD19     Address/Data 19
B31 +3.3V     +3.3 VDC
B32 AD17     Address/Data 17
B33 C/BE2     Command, Byte Enable 2
B34 GND13     Ground
B35 IRDY     Initiator Ready
B36 +3. 3V06     +3.3 VDC
B37 DEVSEL     Device Select
B38 GND16     Ground
B39 LOCK     Lock bus
B40 PERR     Parity Error
B41 +3.3V08     +3.3 VDC
B42 SERR     System Error
B43 +3.3V09     +3.3 VDC
B44 C/BE1     Command, Byte Enable 1
B45 AD14     Address/Data 14
B46 GND18     Ground
B47 AD12     Address/Data 12
B48 AD10     Address/Data 10
B49 GND20     Ground
B50 (OPEN) GND (OPEN) Ground or Open (Key)
B51 (OPEN) GND (OPEN) Ground or Open (Key)
B52 AD8     Address/Data 8
B53 AD7     Address/Data 7
B54 +3. 3V12     +3.3 VDC
B55 AD5     Address/Data 5
B56 AD3     Address/Data 3
B57 GND22     Ground
B58 AD1     Address/Data 1
B59 VCC08     +5 VDC
B60 ACK64     Acknowledge 64 bit ???
B61 VCC10     +5 VDC
B62 VCC12     +5 VDC

B63 RES     Reserved
B64 GND     Ground
B65 C/BE[6]#     Command, Byte Enable 6
B66 C/BE[4]#     Command, Byte Enable 4
B67 GND     Ground
B68 AD63     Address/Data 63
B69 AD61     Address/Data 61
B70 +5V +3. 3V Signal Rail +V I/O (+5 V or +3.3 V)
B71 AD59     Address/Data 59
B72 AD57     Address/Data 57
B73 GND     Ground
B74 AD55     Address/Data 55
B75 AD53     Address/Data 53
B76 GND     Ground
B77 AD51     Address/Data 51
B78 AD49     Address/Data 49
B79 +5V +3.3V Signal Rail +V I/O (+5 V or +3.3 V)
B80 AD47     Address/Data 47
B81 AD45     Address/Data 45
B82 GND     Ground
B83 AD43     Address/Data 43
B84 AD41     Address/Data 41
B85 GND     Ground
B86 AD39     Address/Data 39
B87 AD37     Address/Data 37
B88 +5V +3. 3V Signal Rail +V I/O (+5 V or +3.3 V)
B89 AD35     Address/Data 35
B90 AD33     Address/Data 33
B91 GND     Ground
B92 RES     Reserved
B93 RES     Reserved
B94 GND     Ground

Notes: Pin 63-94 exists only on 64 bit PCI implementations.

+V I/O is 3.3V on 3.3V boards, 5V on 5V boards, and define signal rails on the Universal board.

Contributor: Joakim Цgren, Phil Toms
Source: ?

Copyright © The Hardware Book Team 1996-2004.
May be copied and redistributed, partially or in whole, as appropriate.
Document last modified: 2002-01-10

Нравится

Твитнуть

Теги Разъемы Справка

Сюжеты Разъемы

Распиновка разъема ActionMedia 2 Audio/Video Capture Connector

3731 0

Распиновка разъема Amiga 1000 RF Modulator Connector

2694 0

Распиновка разъема Amiga Video Connector

3250 0

Комментарии (0)

Вы должны авторизоваться, чтобы оставлять комментарии.

Вход

О проекте Использование материалов Контакты

Новости Статьи База знаний

Радиомастер
© 2005–2022 radiomaster.ru

При использовании материалов данного сайта прямая и явная ссылка на сайт radiomaster.ru обязательна. 0.2225 s

Адаптер PMC-to-PCI 64-бит/33 МГц (4930)

Компания Technobox предлагает самую обширную коллекцию адаптеров и носителей на уровне платы для встраиваемых систем. Доступны в различных форм-факторах и совместимы с платформами PMC, XMC PCI, cPCI, PMC-X, PCIe и VPX.

360,00 $

Наш адаптер 64-бит/33 МГц PMC-to-PCI (4930) позволяет доставлять приложения, основанные на PMC, в стандартной среде PCI. Несколько светодиодов, видимых с обратной стороны платы, контролируют питание (PVIO, SVIO, +12 В, -12 В, 5 В, 3,3 В) и основные сигналы шины PCI (INTx, BUSMODE1, REQ32).

Соответствует RoHS
Бессвинцовый

Спецификация
Получить предложение
Заказать1

9 Заказать1

9

Количество:

Добавить в корзину

Информация о продукте

Этот пассивный адаптер PMC-PCI позволяет доставлять приложения, производные от PMC, в стандартной среде PCI. Несколько светодиодов, видимых с обратной стороны платы, контролируют питание (PVIO, SVIO, +12 В, -12 В, 5 В, 3,3 В) и основные сигналы шины PCI (INTx, BUSMODE1, REQ32). Один светодиод измеряет напряжение сигнала VIO, чтобы указать, использует ли слот сигнализацию шины PCI 3,3 В (VIO = 3,3 В) или 5 В (VIO = 5 В). Дополнительный блок вентилятора (P/N 4936) в наличии. Сборка спроектирована таким образом, чтобы соединять две платы адаптера PMC-PCI и обеспечивает существенное принудительное воздушное охлаждение мощных модулей PMC. Вентиляционная камера направляет воздух через PMC/адаптер для наиболее эффективного охлаждения.

Входной сигнал BUSMODE [4.2] в PMC установлен на 001, что указывает на использование шины PCI для разъемов PMC. Ряды A и C 96-контактного разъема DIN, расположенные ближе к задней части платы, соединяются с 64-контактным разъемом пользовательского ввода-вывода (J4/P4) на мезонинной плате. Это подключение указано в IEEE 1386 для разъема P2 на платах VMEbus и допускает внутреннее подключение заднего ввода-вывода, если плата PMC поддерживает подключение заднего ввода-вывода. Кронштейн платы PCI оснащен высококачественной обработанной алюминиевой панелью толщиной 2,5 мм со скошенной кромкой толщиной 0,5 мм.

Имитирует механику PMC, установленного на плате VMEbus или в других хост-средах, и позволяет надежно закрепить лицевую панель PMC на плате. 4-контактный разъем питания, совместимый с кабелями питания 5-1/2-дюймовых жестких дисков, обеспечивает подачу напряжения +12 В и +5 В в дополнение к напряжению, уже имеющемуся на краевом отводе PCI. Блоки питания материнской платы и диска должны быть подключены к одному и тому же блоку питания системы, как это обычно бывает в типичных реализациях шкафов ПК/блоков питания.

Поскольку это пассивный адаптер, характеристики сигнала шины PCI — разрядность шины (32 или 64 бита), уровень сигнала VIO (3,3 В или 5 В) и тактовая частота — передаются напрямую с крайних отводов PCI на установлен ПМК. Для приложений, требующих другой шины PCI и сигнализации PMC, доступна мостовая версия этой платы (P/N 3673 или 5012). Во всех этих продуктах используется один и тот же дополнительный блок вентиляторов P/N 4936 для принудительного воздушного охлаждения установленных PMC.

Связанные продукты

  • Адаптер PMC-to-4X PCI Express (PCI-e/PCIe) с дифференциальным вводом/выводом VITA 46 (6778)

  • PMC-to-4X PCI Express (PCI- Адаптер e/PCIe) со стандартным дифференциальным вводом-выводом (6777)

  • Переходник PMC с кондуктивным охлаждением (ccPMC VITA 20) на 4X PCI Express (PCI-e/PCIe) с дифференциальным переходником VITA 46 I /O (6773)

  • Переходник PMC с кондуктивным охлаждением (ccPMC VITA 20) на 4X PCI Express (PCI-e/PCIe) со стандартным дифференциальным вводом-выводом (6768)

  • Пятисайтовый двухслотовый 6U Compact PCI (cPCI)
    Адаптер/носитель PMC, 32 бита, 66 МГц Адаптер/носитель Compact PCI (cPCI) PMC 32-бит/66 МГц (6332)

  • Измерение адаптера PMC-X на PCI-X с поддержкой PIM (5819)

    3
    • Адаптер to-PCI Express (PCIe/PCI-e) Адаптер — 1X   (5243)

  • 64-битный адаптер PMC-to-PCI для систем доставки (4954)

  • Сборка вентилятора (стандартный вверх воздушный поток) (4936)

  • 3 32-биография/3336). Адаптер -to-PCI (4933)

  • Адаптер PMC-to-PCI Express 1X (64-битный) (4749)

  • 90X002 Адаптер PMC-to-PCI4 Express (4749) ) (4733)

  • PMC Socket Saver (4690)

  • 32/64 бит, 33/66 МГц Адаптер PCI-X-to-PMC-X с преобразователем 5 В на 3,3 В Адаптер PCI-X-to-PCI 33/66 МГц (4044)

  • Адаптер PMC-to-PCI (для тестирования) (3390)

Назначение контактов разъема питания PCI-Express

Автор: W1zzard

Дата: 06. 04.2005 19:35:10

Многие новые видеокарты PCI-Express используют этот 6-контактный разъем в качестве дополнительного источника питания, поскольку шина PCI-E ограничена максимальной потребляемой мощностью 150 Вт.

Средний контакт в нижнем ряду не подключен.

Обсудите эту статью на нашем форуме

1 февраля 2023 г. 17:16 CET изменить часовой пояс

Войти / Зарегистрироваться
  • NVIDIA GeForce 528.24 WHQL
  • AMD Радеон 22.11.2 WHQL
  • Интел ИГП 101.3790 / Арка 101.4091

  • от Вулкан_ВС

    Тороидальный вентилятор (1)

  • от ошибка

    Вы пробовали этот контроллер от ГулиКит? (8)

  • от трэшзона

    Х99 Клуб (37)

  • от Кодехава

    Клуб владельцев серии RX 6000 (1925 г. )

  • от Гринслейд

    Клуб ностальгического оборудования ТПУ (16240)

  • от Шакаллия

    Ryzen 7 5800x Охлаждение: лучшее охлаждение, лучшая производительность? (0)

  • от Херик

    Модифицированный аудиодрайвер AAF Optimus DCH для Windows 10/11 — для ВСЕХ микросхем HDAUDIO Enumerator (340)

  • от

    Черный экран Sapphire Pulse RX 580 4 ГБ в режиме PCIE x8 3.0! (42)

  • от Посуда

    Блютуз не работает (2)

  • от Билл_Брайт

    Хм, камера или? (8)
  • Обзор NVIDIA DLSS 2.5.1 — значительное улучшение качества изображения
  • Обзор ASUS GeForce RTX 4070 Ti TUF
  • Обзор MSI GeForce RTX 4070 Ti Gaming X
  • Обзор AMD Ryzen 7 7700 — доступный процессор Zen 4 Powerhouse
  • Обзор G.SKILL Trident Z5 RGB DDR5-6800 CL34 2x 16 ГБ
  • Обзор Razer DeathAdder V3 Pro
  • Gigabyte GeForce RTX 4070 Ti Gaming OC Обзор
  • Выпуск аппаратного обеспечения в 2023 г. (обновлено в декабре 2022 г.)
  • Обзор MSI GeForce RTX 4070 Ti Suprim X

Похожие записи

21.11.2024 0

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

19.11.2024 0

Новорожденный какает слизью: причины появления слизи в кале грудничка

19.11.2024 0

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
