Распиновка приборки ваз 2109. Панель приборов ВАЗ 2109: особенности конструкции, неисправности и тюнинг

Какие бывают виды панелей приборов на ВАЗ 2109. Как устроена комбинация приборов ВАЗ 2109. Какие неисправности могут возникнуть с приборной панелью. Как провести тюнинг панели приборов своими руками. Как правильно снять и разобрать приборную панель ВАЗ 2109.

Виды панелей приборов ВАЗ 2109

На автомобиле ВАЗ 2109 устанавливались три основных вида панелей приборов:

• «Низкая» панель
• «Высокая» панель
• Европанель

«Низкая» панель была первым вариантом, устанавливавшимся на ранние модификации ВАЗ 2109. Ее отличительные особенности:

• Простой прямоугольный дизайн
• Наличие вольтметра
• Спидометр по центру
• Отсутствие тахометра
• Стрелочные указатели уровня топлива и температуры

«Высокая» панель пришла на смену «низкой» и имела следующие отличия:

• Более современный дизайн
• Наличие тахометра
• Спидометр слева
• Отсутствие вольтметра

Европанель начала устанавливаться с 1996 года и отличалась:

• Трапециевидной формой с закругленными углами
• Электронными счетчиками пробега
• Более эргономичным расположением приборов

Устройство комбинации приборов ВАЗ 2109

Стандартная комбинация приборов ВАЗ 2109 включает в себя следующие элементы:

• Спидометр — показывает скорость движения автомобиля
• Тахометр (на «высокой» панели) — отображает обороты двигателя
• Указатель уровня топлива
• Указатель температуры охлаждающей жидкости
• Контрольные лампы (датчик давления масла, зарядки аккумулятора и др.)
• Счетчики пробега (общий и суточный)

Все датчики и указатели подключены к электрической системе автомобиля через специальные разъемы. Правильная распиновка этих разъемов критически важна для корректной работы приборов.

Распространенные неисправности панели приборов ВАЗ 2109

При эксплуатации автомобиля ВАЗ 2109 могут возникать различные неполадки с панелью приборов. Рассмотрим наиболее частые из них:

Не работает спидометр

Причины:

• Обрыв троса привода спидометра
• Неисправность датчика скорости (на инжекторных версиях)
• Поломка механизма спидометра

Как исправить: проверить и при необходимости заменить трос или датчик скорости. При неисправности механизма потребуется замена спидометра.

Неправильно показывает уровень топлива

Причины:

• Неисправность датчика уровня топлива в баке
• Окисление контактов
• Повреждение проводки

Как исправить: проверить и при необходимости заменить датчик, зачистить контакты, устранить повреждения проводки.

Не работает подсветка приборов

Причины:

• Перегорание ламп подсветки
• Неисправность регулятора яркости
• Проблемы с проводкой

Как исправить: заменить лампы подсветки, проверить регулятор яркости и проводку, устранить неисправности.

Тюнинг панели приборов ВАЗ 2109 своими руками

Многие владельцы ВАЗ 2109 стремятся улучшить внешний вид и функциональность панели приборов. Вот несколько популярных вариантов тюнинга:

Замена подсветки на светодиодную

Позволяет сделать подсветку ярче и разнообразнее по цветам. Для этого нужно:

1. Разобрать панель приборов
2. Удалить штатные лампы подсветки
3. Установить светодиодную ленту
4. Подключить светодиоды к бортовой сети

Установка дополнительных приборов

Можно дополнить панель такими приборами как:

• Вольтметр
• Указатель давления масла
• Указатель температуры масла

Для их установки потребуется доработка панели и подключение к датчикам.

Замена шкал приборов

Позволяет изменить внешний вид приборов. Можно использовать готовые наборы или изготовить шкалы самостоятельно. Процесс включает:

1. Разборку приборной панели
2. Снятие стрелок и старых шкал
3. Установку новых шкал
4. Сборку панели

Инструкция по снятию панели приборов ВАЗ 2109

Для проведения ремонта или тюнинга может потребоваться снятие панели приборов. Процесс снятия включает следующие этапы:

1. Отключить аккумулятор
2. Снять рулевое колесо
3. Отсоединить подрулевые переключатели
4. Снять кожух рулевой колонки
5. Отсоединить провода от замка зажигания
6. Снять накладку панели приборов
7. Отсоединить разъемы электропроводки
8. Открутить винты крепления панели
9. Аккуратно извлечь панель приборов

При обратной установке важно правильно подключить все разъемы, соблюдая их распиновку. Неправильное подключение может привести к некорректной работе приборов.

Советы по эксплуатации панели приборов ВАЗ 2109

Чтобы панель приборов ВАЗ 2109 служила долго и исправно, следует соблюдать несколько простых правил:

• Регулярно проверять работу всех приборов и индикаторов
• Следить за состоянием проводки и разъемов
• Не допускать попадания влаги на панель приборов
• При появлении посторонних шумов или вибраций проверить крепление панели
• Использовать только рекомендованные производителем лампы подсветки

Своевременное обнаружение и устранение неисправностей поможет избежать серьезных проблем и дорогостоящего ремонта.

Заключение

Панель приборов ВАЗ 2109 — важный элемент автомобиля, обеспечивающий водителя необходимой информацией. Знание ее устройства и особенностей эксплуатации поможет поддерживать приборы в исправном состоянии. А при желании можно улучшить внешний вид и функциональность панели с помощью различных вариантов тюнинга.

Ремонт, тюнинг и распиновка панели приборов ВАЗ 2110: не работает комбинация и не горит приборный щиток, диагностика и снятие приборки » Авто центр ру

Приборная панель в автомобиле позволяет водителю узнать о скорости движения, температуре работы мотора, оставшемся объеме топлива, а также о работающем электрооборудовании. Этот узел является связующим элементом между машиной и водителем, поэтому его работоспособность крайне важна. Этот материал позволит вам узнать, что представляет собой распиновка панели приборов ВАЗ 2110, каким неисправностям она подвержена, и как произвести ее ремонт при необходимости.

[ Скрыть]

Устройство панели приборов

Как быть, если перестала работать приборка? Как произвести диагностику и ремонт щитка, как разобрать правильно устройство? Для начала рекомендуем ознакомиться с особенностями устройства приборки.

Этот узел включает в себя следующие компоненты:

1. Тахометр или датчик оборотов. С его помощью блок управления считывает количество оборотов коленвала.
2. Спидометр или датчик скорости. Всем известно, для чего он нужен — для демонстрации скорости движения автомобиля.
3. Датчик объема бензина, позволяющий определить оставшийся литраж бензина в бензобаке.
4. Датчик температуры антифриза, который также является контроллером температуры ДВС. Благодаря ему водитель может знать, когда мотор прогреется до рабочей температуры и когда силовой агрегат перегревается.
5. Также приборка включает в себя индикаторы, свидетельствующие о включении или неработоспособности электрооборудования. В общей сложности должно использоваться двенадцать контрольных лампочек.
6. Для того, чтобы водитель мог пользоваться приборкой в темное время суток, щиток оснащается лампочками подсветки.
7. Приборки оснащаются эконометром — датчиком экономии топлива, который показывает, в каком режиме езды экономия бензина будет оптимальной. В таких же щитках используются и датчики напряжения электрической цепи, в соответствии с которыми можно выявить уровень напряжения в электросети — недозаряд или переразряд.
8. Также в приборке есть дополнительный, резервный разъем. К нему подключаются индикаторы дополнительного оборудования, которое не было установлено производителем. К примеру, это могут быть подушки безопасности, противотуманные фары и т.д.
9. На обратной стороне устройства расположены разъемы для подключения проводки.

Чтобы при ремонте или диагностике вы не перепутали колодки, каждая из них маркируется определенным цветом. К примеру, красная колодка в соответствии со схемой отмечается как Х2, а колодка белого цвета — Х1. Отечественные «Десятки»могут комплектоваться разными приборками, в данном случае все зависит от комплектации и года выпуска авто.

В ВАЗ 2110 могут применяться устройства старого или нового образца:

1. Отличительной особенностью приборки старого образца является установка всех датчиков и индикатором симметрично.
2. Что касается устройств нового образца, то в нем контроллеры температуры охлаждающей жидкости, а также уровня топлива, стали располагаться с незначительным смещением в право. Кроме того, в новых приборках перестали использоваться контроллер напряжения в сети авто, а также эконометр.

Возможные неисправности: признаки и причины

Теперь рассмотрим основные признаки и причины неисправностей в работе щитка:

1. Отказала подсветка. Если комбинация приборов не горит, но все датчики на устройстве, а также лампочки оборудования работают, то вероятнее всего, причина заключается в поломке регулятора яркости. Если вы постоянное используете это устройство, то в результате длительной эксплуатации мог отсоединиться контакт от регулятора к штекеру. Неработоспособность подсветки может быть связана с перегоранием или поломкой предохранительного устройства, которое находится в монтажном блоке под капотом. Если не работает только часть лампочек подсветки, то здесь причина может заключаться в перегорании самих источников освещения.
2. Не работает устройство. Не включается подсветка, при активации оборудования (фар, обогревателя заднего стекла и т. д.) на приборке не горят соответствующие индикаторы, также не работают датчики. Эта неисправность является одной из самых неприятных, поскольку свидетельствует она о поломке приборки. Потребуется детальная диагностика устройства.
3. Сломался спидометр. Стрелка регулятора или вовсе не перемещается по шкале, или перемещается, но слишком медленно и прерывисто, с запозданием. Если произойдет такая неисправность, то в первую очередь нужно проверить датчик скорости, поскольку из-за его неисправности спидометр не сможет работать.
   В зависимости от автомобиля, датчик либо механический, либо электронный. Если первый, то надо выполнить диагностику состояния конца троса, подключенного к контрольному щитку. На практике он довольно часто изнашивается, особенно из-за снятия и установки приборки, поэтому для решения неисправности можно попытаться намотать на него кусочек пищевой фольги. С электронным девайсом диагностике подлежат контакты, а также устройство. Иногда решить проблему можно путем отключения, очистки контактов и повторного подключения девайса.
4. Датчики приборки работают, но лампочки не включаются. Речь идет не о подсветке, а о рабочих индикаторах — головного освещения, обогрева заднего стекла или поворотников. Может индикатор просто вышел из строя и в нему нужно заменить лампочку. Если же речь идет конкретно об индикаторах поворотов и оптики, то нужно проверить, включаются фары или нет. Если нет, то нужно тестировать работу подрулевых переключателей.
5. На комбинации приборов не работает датчик горючего в баке. При включении зажигания стрелка датчика не поднимается либо она переместилась в самый верх шкалы до упора. Если стрелка не двигается, то возможно, поломался непосредственно датчик топлива, который находится в баке. Необходимо найти контроллер и проверить, работает ли он. Если же стрелка подскочила и не опускается, то это похоже на короткое замыкание в проводке. При такой проблеме электроцепь следует прозвонить мельтиметром.
6. Не функционирует стрелка регулятора температуры мотора. Надо проверить сам контроллер, установленный в двигателе. От него мог отойти контакт провода, могла повредиться проводка, что менее вероятно.
7. Также отказать может и тахометр. При данной проблеме нужно проверять датчик ПКВ — положения коленчатого вала. Как и в предыдущих случаях, датчик мог сломаться, также может быть поврежден разъем, проводка. Не лишним будет проверить электроцепь на возможные замыкания (видео опубликовал РАВИЛЬ Шаяхметов).

Способы устранения поломок

Какие существуют варианты устранения неполадок:

1. При отсутствии подсветки нужно проверить предохранитель и поменять, если он перегорел. Все вышедшие из строя лампочки подлежат замене.
2. При неработоспособности датчиков следует проверить целостность проводки мультиметром или другим тестером для прозвона проводки. Поврежденные участки проводов также надо менять.
3. Если в салоне автомобиля влажно, то со временем это может привести к окислению контактов щитка. При такой неисправности контакты необходимо зачистить или заменить.
4. Если проблема заключается именно в неработоспособности комбинации приборов, то ремонт лучше доверить специалистам. Не исключено, что в процессе придется перепаивать некоторые элементы, поэтому если у вас нет опыта в проведении подобных мероприятий, то обратитесь к электрику (видео снял Алексей Липатов).

Инструкция по демонтажу приборки

Итак, как осуществить снятие и разборку приборку для ее последующего ремонта или замены:

1. Для начала вам потребуется выкрутить крестообразной отверткой два самореза, расположенных на верхней накладке.
2. После этого также надо открутить еще два болта, они находятся на нижней части накладки.
3. Затем надо осторожно отсоединить накладку и убрать ее в сторону.
4. Далее, производится отключение разъемов с проводкой от кнопок, расположенных по бокам от приборки. Это позволит отодвинуть накладку в сторону.
5. Только после этих действий вы можете выкрутить два болтика, которые фиксируют приборку к центральной консоли. Они находятся по торцам.
6. Затем необходимо аккуратно сдвинуть комбинация назад, параллельно отсоединив ее от металлических пластин, установленных сверху.
7. Для полного демонтажа нужно также отключить два разъем с подведенной проводкой с обратной стороны щитка. Сделав это, вы можете демонтировать устройство из посадочного места и заняться его ремонтом либо заменой. Процедура сборки осуществляется в обратной последовательности.

Фотогалерея «Снимаем приборку своими руками»

Идеи для тюнинга и доработки щитка

Что касается тюнинга, то у вас есть несколько вариантов усовершенствования щитка:

1. Самый простой вариант — поставить сверху на приборку новую накладку. Этот метод самый простой в плане реализации, но он улучшит внешнюю часть приборки, ведь вы просто приклеите накладку сверху. Если имеющаяся накладка износилась и на ней имеются повреждения, то можно ее заново обшить.
2. На датчики — спидометр, тахометр, топлива и антифриза — можно установить новые шкалы. Приобрести такие накладки можно как в магазине, так и скачать из Интернета. Если вы хотите, чтобы шкалы были оригинальными, то можете сделать их самостоятельно с помощью графического редактора. Тюнинг более сложный, поскольку вам надо будет не только демонтировать саму приборку, но и частично ее разобрать и отсоединить стрелки от указателей. Причем впоследствии сами стрелки надо правильно установить, в противном случае датчики могут работать некорректно.
3. Также в «Десятку» можно поставить щиток приборов от автомобиля Лада Приора. В целом эти приборки подходят для установки в «Десятку», но в зависимости от конструктивных особенностей автомобиля, может потребоваться переделать некоторые разъемы. Если вы решите подключить электронную приборку, то возможно, придется дополнительно перепрошивать блок управления.
4. Один из наиболее эффективных и простых вариантов совершенствования — установка светодиодных ламп в комбинацию. Для этого вам потребуется извлечь штатные источники освещения и просто установить вместо них светодиоды. Чтобы приборка светила более ярко, вместо лампочек можно установить светодиодную ленту, в таком случае ее придется припаивать к комбинации. Если лампа перегорает, ее достаточно будет заменить. В случае с лентой все сложнее — ее придется выпаивать и впаивать заново, хотя срок службы у нее обычно высокий.
5. Дополнительно при установке диодных источников света шкалы приборов можно покрасить флуоресцентной краской. Также покрасить можно и стрелки контроллеров. Суть такого тюнинга заключается в том, что благодаря совмещению диодного освещения с окраской стрелок и шкал можно добиться довольно красочного и эффективного результата. Особенно, если вы правильно совместите цвета. К примеру, бело и синее диодное освещение отлично компонуется с ярко-зелеными или красными шкалами приборов.

Видео «Как установить панель Gamma 619 в десятку»

Если вас интересует вопрос замены штатной приборки на более современную, электронную комбинацию Gamma 619, то подробная инструкция с описанием всех аспектов приведена ниже (ролик опубликован каналом В гараже у Сандро).

характеристики высокой и низкой версий, описание комбинации приборов, инструкция по снятию для ремонта и тюнинга

В 1984 году с конвейера концерна «АвтоВАЗ» сошла первая «восьмерка» – ВАЗ 2108, а вслед за ней в 1987 году – пятидверная «девятка» – ВАЗ 2109. Отличие состояло не только в наличии задней двери этой линейки автомобилей. Конструкторы изменили панель приборов ВАЗ 2109.

Щиток получился достаточно простым, поэтому в нем легко разобраться. Приборы удобно расположены, не перекрывают друг друга, показания легко считываются. Изначально приборная панель имела стандартную форму прямоугольника со слегка закругленными углами. Сглаженные углы и привычные козырьки появились гораздо позже. На ВАЗ 2109 устанавливалось три вида щитков приборов – «низкая», «высокая» и европанель.

Содержание

• Отличия «низкой» и «высокой» панелей
• Особенности европанели
• Возможные неполадки приборной панели и способы их устранения
• Тюнинг приборной панели «девятки»
  • Демонтаж панели
  • Доработка комбинации приборов своими руками

Вернуться к оглавлению

Отличия «низкой» и «высокой» панелей

В зависимости от того, какая комбинация приборов устанавливается в «девятке», зависит вид торпедо автомобиля. По мнению автолюбителей, самым удачным был первый вариант машины с «низкой» панелью. Такая торпедо характеризовалась удобным расположением приборов, наличием широкой полки сверху и хорошей подачей воздуха. Благодаря этому перепады температур в салоне были не такими опасными и лобовое стекло не запотевало.

Серьезными недостатками можно считать слишком примитивный внешний вид и отсутствие тахометра.

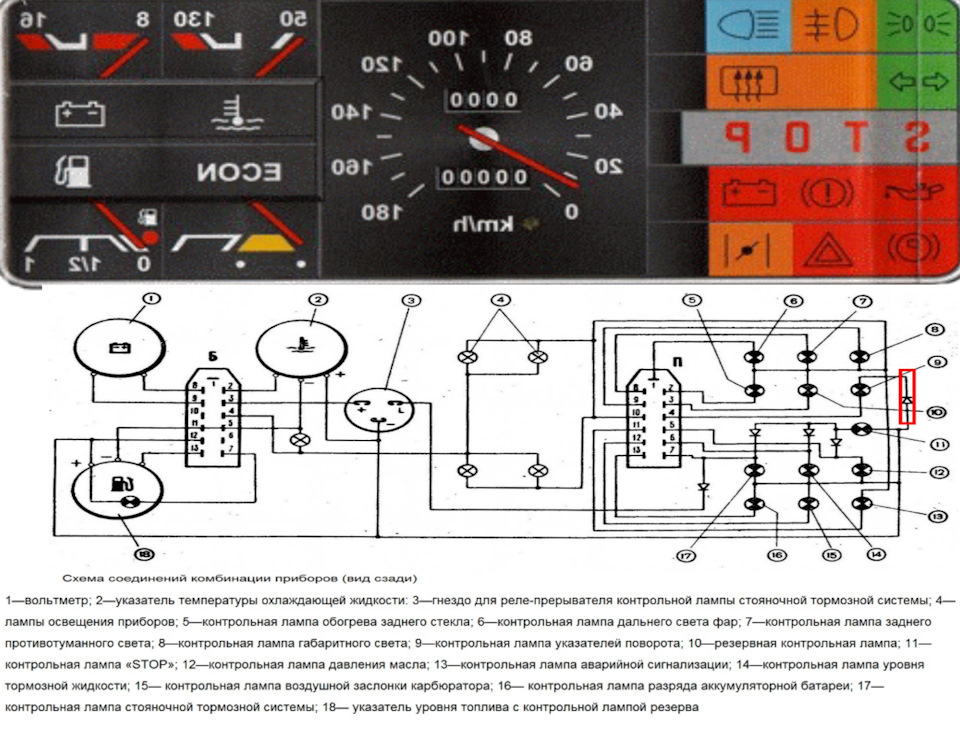

Низкая панель для ВАЗ 2109

У «высокого» варианта много общего с современной европанелью, которая напоминает торпедо дорогой иномарки. В ее создание было вложено немало сил, однако автолюбители часто жаловались на недостаточный обогрев. Но виноват в этом не щиток, а отопитель.

Высокая панель приборов ВАЗ 2109

«Низкая» панель ВАЗ 2109 востребована по сей день. Щиток отличается наличием вольтметра. На спидометре вверху установлен общий счётчик пробега, а под ним – пробега за сутки. Сам спидометр расположен по центру. Стоит отметить расположение сигнальных ламп показателей работы автомобиля – все они скомпонованы в левой части. Сюда входят датчик давления масла, сигналка уровня тормозной жидкости, габариты и т. д.

«Высокая» панель на ВАЗ 2109 пришла на смену «низкой». Ей присущи как достоинства, так и ряд серьезных недостатков. Для неискушенных автолюбителей главный отличительный признак «высокой» панели – наличие не только спидометра, но и тахометра. При этом спидометр расположен слева, а не по центру. В обоих моделях приборки спидометр размечен до 180 км/ч, однако силовой агрегат не сможет разогнать автомобиль до такой скорости (только на максимальных оборотах и под горку). Датчики уровня топлива и температуры охлаждающей жидкости в обоих вариантах имеют классический стрелочный вид. Вольтметр в «высокой» приборке отсутствует.

Из двух панелей приборов ВАЗ 2109 автолюбители предпочитают «низкую», так как в морозы она не гремит, а печка справляется со своими обязанностями гораздо лучше.

Вернуться к оглавлению

Особенности европанели

С 1996 года на ВАЗ 2109 начали устанавливать европанели. Они имеют форму трапеции с сильно закругленными углами, отличаются эргономичностью и, как следствие, привлекательностью. Как и в «высокой» панели, большую часть щитка занимают тахометр и спидометр, все остальные приборы – сигнальные лампы, индикаторы – находятся вокруг них. Счетчики пройденного расстояния заменили электронными указателями.

Европанель ВАЗ 2109

Вернуться к оглавлению

Возможные неполадки приборной панели и способы их устранения

При длительной эксплуатации автомобилей детали, входящие в различные системы, постепенно изнашиваются, что может привести к серьезным проблемам. Найти и устранить причину неисправности автолюбитель может самостоятельно при наличии определенных знаний и навыков. Рассмотрим проблемы, связанные со щитком приборов ВАЗ 2109.

Неисправность	Причина	Способ устранения
Датчики температуры охлаждающей жидкости и уровня топлива не работают.	Повреждены датчики уровня топлива и температуры. Окислились или повреждены наконечники проводов.	Заменить датчики. Проверить состояние проводов.
При полном баке стрелка датчика уровня топлива возвращается к нулю.	Ограничитель хода поплавка установлен неправильно.	Отрегулировать ограничитель.
Скачет стрелка датчика уровня топлива	Недостаточное соприкосновение резистора датчика с токосъемником. Обрыв или повреждение обмотки датчика (резистора).	Подогнуть выводы резистора. Заменить датчик.
Постоянно горит сигнальная лампа резерва топлива.	Замыкание проводов на «массу». Гибкая шина датчика задевает топливную трубку.	Устранить замыкание. Отогнуть шину.
Не горит контрольная лампа.	Лампочка вышла из строя. Контакты патрона лампы недостаточно прижимаются к плате. Контакты окислились. Вышел из строя датчик. Окислились или повреждены провода.	Заменить лампочку. Подогнуть контакты патрона или заменить его. Зачистить контакты. Заменить датчик, прозвонить и проверить на работоспособность. Устранить повреждение или зачистить провода.
Не работает спидометр.	Гайки крепления привода спидометра не затянуты. Обрыв вала привода. Механизм спидометра неисправен.	Затянуть гайки. Заменить вал. Заменить спидометр или приборную панель.
Шумит гибкий вал привода спидометра.	Деформирована оболочка вала.	Заменить вал.

Неисправности панели приборов ВАЗ 2109 встречаются нечасто и решаются довольно просто. Кроме того, при желании всегда можно заменить торпедо авто.

Вернуться к оглавлению

Тюнинг приборной панели «девятки»

Чтобы улучшить щиток приборов, автовладельцы используют стандартный набор методов. Обычно своими руками можно поменять подсветку, реже торпедо кардинально переделывают. Проще установить европанель, которая подходит для доработок гораздо лучше.

Вернуться к оглавлению

Демонтаж панели

Тюнинг всегда начинается с того, что щиток нужно разобрать. Причиной демонтажа может быть и ремонт: к примеру, проклеить приборку для восстановления шумоизоляции, заменить датчик. Снимать панель нужно строго по инструкции, иначе можно сломать многочисленные крепежи. Схема разбора «низкой» модели такая:

1. Снять переключатели для управления отопителем (3 шт.).
2. Потянув на себя, извлечь переключатель скорости работы вентилятора печки.
3. По обеим сторонам консоли открутить крепежи накладок панели, сдвинуть накладку на себя.
4. От выключателя задних противотуманных фар отсоединить провода.
5. Снять колодку проводов от выключателя обогрева заднего стекла.
6. Отключить проводку от выключателя аварийной сигнализации.
7. Снять колодки проводов с выключателя ближнего света, прикуривателя и его подсветки. Теперь накладку на панели можно снять.
8. Демонтировать крепежные элементы переключателей управления отопителем (4 шт.).
9. Снять козырек приборки посредством откручивания двух винтов.
10. Сжав пружинные зажимы, извлечь приборную панель.
11. От спидометра открутить гайку и отсоединить трос.
12. От панели приборов отсоединить колодку проводов, сначала белую, затем красную (при монтаже нельзя путать распиновку).
13. Снять ручку выключателя подсветки панели приборов и переключателя гидрокорректора фар.
14. Открутить крепежную гайку, с помощью которой на панели закреплен гидрокорректор фар.
15. Демонтировать рулевое колесо и подрулевые переключатели.
16. Ключ зажигания повернуть до положения «1», отключив противоугонную систему, затем отсоединить питающую колодку проводов от замка зажигания.
17. Открутить болты и гайки рулевой колонки, затем демонтировать трубу вместе с замком зажигания.
18. После откручивания крепежных элементов снять ручку воздушной заслонки и направляющую (если речь идет о карбюраторе с подсосом).
19. Открутить крепежные винты приборной панели, расположенные слева и справа по бокам и внизу.
20. Выкрутить крепежный винт панели, находящийся в бардачке.
21. Открутить еще два винта по обеим сторонам щитка и снять его.

При установке торпедо на место все действия повторяются в обратной последовательности. Если же ставится высокая или европанель, последовательность сборки будет несколько иной. Понадобится запастись внутренней проводкой с колодками от этих типов щитков, поскольку распиновка у них разная. Если что-то сделать неправильно, информация будет отображаться некорректно.

Вернуться к оглавлению

Доработка комбинации приборов своими руками

Под тюнингом панели приборов ВАЗ 2109 подразумевается изменение подсветки, которое можно дополнить изменением шкал спидометра и тахометра. Другие улучшения возможны только при установке торпедо от иномарки. При заводской сборке сигнальные контрольные датчики, а также шкалу приборов подсвечивают посредством обычных ламп накаливания, которые находятся с другой стороны циферблата. Это не самый удачный вариант, поскольку яркость и четкость показаний недостаточны. Решить проблему можно двумя способами.

1. Обратиться к специалистам по тюнингу автомобилей. Преимуществами данного способа станут наличие яркой подсветки, четкость показаний и незначительные изменений циферблатов. Недостатком – высокая стоимость.
2. Можно создать подсветку приборной панели и установить ее своими руками. При этом понадобится минимальный набор инструментов. Этот вариант намного дешевле предыдущего.

Чтобы сделать все самостоятельно, понадобится приобрести специальную накладку на щиток приборов, пропускающую свет.

Сначала панель демонтируют и разбирают. Снимают стрелочные указатели, удаляют установленную накладку. На новой подручными средствами (паяльником или канцелярским ножом) делают прорези, через которые будет проходить свет. Для подсветки вместо аналоговых ламп используют чаще всего светодиодную ленту, выбрав цвет, который больше нравится. Для большей яркости ленту крепят на алюминиевые фольгу или скотч.

Изменения салона редко обходятся без доработки панели, особенно если предстоит обтянуть переднюю консоль новым материалом. Можно проявить фантазию и создать любой подходящий циферблат, для чего воспользоваться специальными компьютерными программами. Если же нет навыков работы с ними, используйте готовые шаблоны, распечатав их на принтере.

Существует вариант для ленивых, который подразумевает покраску деталей приборной панели в разные цвета. Например, циферблат можно обновить, используя баллончик с краской (рекомендуется насыщенный черный цвет), а все остальные детали, включая стрелки, покрасить в понравившийся цвет с помощью флуоресцентных маркеров. Обновить подсветку приборной панели можно, заменив стандартные лампы накаливания светодиодными.

Водитель во время движения смотрит не только на дорогу и в зеркала заднего вида, но и на показания приборов. Завод-изготовитель на большинстве автомобилей семейства ВАЗ использует желтую или зеленую подсветку, которая при длительном нахождении за рулем утомляет глаза. Именно поэтому многие автолюбители стремятся изменить приборную панель. Доработки порой настолько кардинальные, что заводской вариант напоминают лишь внешние очертания.

на заметку начинающему автомобилисту

Пластиковая панель ВАЗ 2109 оснащена комбинацией приборов, рычагами и решетками регулировки обдува, гнездом прикуривателя и другими необходимыми кнопками. Для улучшения тюнинга панели приборов ВАЗ 2109 некоторые автолюбители устанавливают светодиодную подсветку. Он не требует серьезного вмешательства в панель приборов. Комбинация приборов ВАЗ 2109, которая оснащена высокой панелью, просто меняется.

Улучшенная подсветка

Заводской тюнинг торпеды ВАЗ 2109 сделан так, что лампы могут освещать все знаки снаружи. Качество такого освещения довольно низкое. Чтобы приборная панель автомобиля ВАЗ 2109 имела внутреннюю подсветку, необходимо произвести некоторые доработки. Обычно здесь используется прозрачная накладка. Схема выполнения такой операции достаточно проста.

Сначала полностью разбирается высокая панель приборов ВАЗ 2109. Убраны стрелки указателей и родные колодки. Для того чтобы новая вагонка освещалась изнутри, делаются специальные прорези. Это легко сделать горячим ножом или паяльником. Для новой светотехники ВАЗ 2109панели необходимо использовать ленту со светодиодами. Его следует разрезать на отдельные куски, состоящие из трех диодов. Чтобы свечение было более равномерным, установлен светоотражающий лист из гладкой фольги.

Схема установки диодов следующая.

Когда проклейка диодной ленты завершена, выполняется схема ее подключения к контактным пластинам штатной подсветки. Осуществляя этот ремонт, необходимо соблюдать правильную полярность диодов.

Доработка торпеды в отечественной «Жигули»

Многие автомобилисты, модернизируя ВАЗ 2109 своими руками, тюнингуют переднюю панель. Чаще всего пластик обтянут кожей или окрашен. Для этого сначала снимается штатная торпеда, после чего проводятся дополнительные работы. Хоть такой ремонт и очень хлопотное дело, но результат стоит того, чтобы потратить на него свое время. После ремонта передняя часть салона будет выглядеть более эффектно и привлекательно.

Если при движении автомобиля торпеда начинает издавать неприятные скрипы, необходимо проклеить панель. Чтобы быстро и качественно провести такой ремонт, вам потребуются следующие инструменты и материалы:

• универсальная отвертка;
• рожковые ключи;
• набор торцевых головок;
• плоскогубцы;
• ножницы;
• поролон;
• плотный материал на липучке (герлен).

Перед снятием панели необходимо отсоединить кабели от аккумулятора. Далее снимаются рычаги управления обогревом, и откручиваются консоли. Для этого используйте крестообразную насадку универсальной отвертки. В демонтированном блоке все жгуты проводов отключены. Прежде чем снимать кожух рулевого управления, открутите шесть крепежных винтов.

Чтобы добраться до привода спидометра на ВАЗ 2109, необходимо отсоединить трос от коробки передач. Для этого сначала разбирается крепление корпуса. Затем со спидометра откручивается фиксирующая гайка. Затем откручивается удерживающая скоба, и тросик спокойно снимается. На следующем этапе работы снимается крепление замка зажигания, после чего снимается устройство.

Дальнейшая схема разборки касается рулевого управления. Сигнальная табличка снимается с руля. Затем с помощью набора торцевых головок разбирается узел соединения рулевого колеса с валом и снимается рулевое колесо. Затем откручиваются оставшиеся крепежные винты, после чего освобождаемая торпеда снимается. На данном этапе можно считать, что схема демонтажа высокой панели успешно реализована.

В демонтированной торпеде открывается доступ к отражателям системы вентиляции, на которые можно установить дополнительное светодиодное освещение.

Добро пожаловать!
Сегодня заменим нижнюю панель приборов на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

Внимание!
В статье замена комбинации приборов производится на низкой панели! (Информацию о том, как заменить комбинацию приборов, на высокую панель, см. в статье «»)

Сколько будет стоить замена нижней панели приборов на ВАЗ 2108-ВАЗ 21099?
1) Новая стандартная «низкопанельная» комбинация приборов, обойдется примерно в 1000-2400 руб.

Что нужно для замены нижней панели приборов на ВАЗ 2108-ВАЗ 21099?
1) Отвертки.

Как заменить нижнюю панель приборов на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Сначала отсоедините трос спидометра от коробки передач.
2) Затем с помощью отвертки откручиваем два винта крепления козырька панели приборов.

Внимание!
Рулевое колесо снято для наглядности!

4) Затем, отжав и потянув руками за боковые защелки комбинации приборов, снимите комбинацию приборов с панели.

5) Далее откручиваем гайку крепления троса к спидометру, после чего отсоединяем трос.

7) Затем отсоедините шланг от штуцера эконометра.

Внимание!
Если трос сильно изношен, замените его новым!

10) Снимите комбинацию приборов с панели.

Установка:
1) Установите новую комбинацию приборов в порядке, обратном снятию.

Важно!
1) Перед началом работы отсоедините «минусовую» клемму от аккумулятора!

Для новичков!
Вопрос: Как выглядит стандартная комбинация приборов «низкая панель»?
Ответ:

Если у одних автомобилей ВАЗ 2109 панель высокая, то у других низкая. При этом схемы несколько отличаются, поэтому предлагаем вашему вниманию подробное описание панели приборов и панели приборов для девяток с низкой панелью.

Мы ознакомимся с макетом приборной панели и ее компонентов на основе изображения ниже.

Схема содержит следующие элементы.

Номер	Что это
	комбинация приборов
	замок зажигания
	Центральные патрубки системы отопления и вентиляции
	Боковые патрубки системы отопления и вентиляции салона
	крышка перчаточного ящика
	Заглушка
	Выключатель обогрева стекла на двери багажника
	Выключатель задних противотуманных фар
	Аварийный выключатель
	Центральный выключатель наружного освещения
	Панель управления системой отопления и вентиляции салона
	Радиоразъем
	рычаг переключения передач
	Рычаг ручного тормоза
	Пепельница
	прикуриватель
	Рычаг управления омывателем и стеклоочистителем
	Педаль газа
	Педаль тормоза
	Сцепление
	Ручка закрытия воздушной заслонки
	Переключатель звукового сигнала
	Ручка сброса суточного пробега
	Выключатель освещения приборной панели
	Ручка управления гидрокорректором фар
	Рычаг замка капота
	Рычаг управления фарами и указателями поворота

Комбинация приборов

Что касается комбинации приборов ВАЗ 2109 с низкой панелью, то она имеет следующую схему.

Согласно изображению, компоненты комбинации приборов следующие.

Номер	Что это
	Спидометр
	Указатель температуры охлаждающей жидкости
	Вольтметр
	Указатель уровня топлива в баке
	Контрольная лампа резерва топлива
	эконометр
	Счетчик суточного пробега автомобиля
	Счетчик общего пробега автомобиля
	Индикатор уровня заряда батареи
	Контрольная лампа воздушной заслонки
	Сигнальная лампа включения сигнализации
	Контрольная лампа низкого уровня тормозной жидкости
	Контрольная лампа включения ручного тормоза
	Контрольная лампа аварийного низкого давления масла
	Контрольная лампа включения поворотных указателей
	Контрольная лампа включения габаритной оптики
	Контрольная лампа включения задней противотуманной оптики
	Контрольная лампа включения дальнего света
	Контрольная лампа включения заднего обогрева стекла

Разборка

Причин для разборки нижней панели ВАЗ 2109 может быть несколько:

• Ремонт кузова;
• Ремонт элементов панели;
• Шумоизоляция автомобиля;
• Желание поменять старую торпеду на новую и т. д.

Независимо от причин, вынудивших вас снять панель своими руками, работы следует проводить строго по инструкции.

Предлагаем вам пошаговую инструкцию, которая позволит без посторонней помощи снять панель низкого типа, устанавливаемую на ВАЗ 2109.

1. Снимите элементы управления духовкой. Всего три.
2. Снимите ручку переключателя вентилятора печки. Для этого его нужно потянуть на себя.
3. Открутить с обеих сторон консоли по 2 крепления накладок приборной панели. Крышку нужно потянуть на себя.
4. Отсоедините жгут проводов от выключателя заднего противотуманного фонаря.
5. Отсоедините пару разъемов питания и один провод питания от выключателя обогрева заднего стекла.
6. Отсоедините жгут проводов от аварийного выключателя.
7. Снимите жгут проводов с выключателя наружного освещения.
8. Отключить питание прикуривателя.
9. Отсоедините жгут проводов прикуривателя и снимите облицовку панели.
10. Демонтировать 4 крепления панели управления печкой.
11. Открутить 2 крепления козырька панели приборов.
12. Снять непосредственно сам козырек комбинации приборов.
13. Пружинные хомуты должны быть сжаты.
14. Снимите корпус комбинации приборов с панели.
15. Отверните гайку крепления спидометра, затем отсоедините его трос.
16. Отсоедините колодку с проводами (она белого цвета) от панели приборов.
17. Снимите шланг с фитинга эконометра, затем снимите шплинт.
18. Отсоедините трос от спидометра, который обнуляет счетчик суточного пробега.
19. Теперь необходимо отсоединить красный блок от комбинации приборов.
20. Демонтировать ручку выключателя освещения панели приборов и ручку гидрокорректора фар. Их нужно вытащить.
21. Отвернуть гайку крепления переключателя подсветки приборов.
22. Отвернуть гайку крепления гнезда гидрокорректора фар.
23. Снимите рулевое колесо и его подрулевые лепестки.
24. Вставьте ключ в замок зажигания, поверните его в положение 1. Это отключит противоугонное устройство. Только после этого блок питания замка зажигания можно отключить.
25. Снимите 2 болта крепления и 2 гайки трубы рулевой колонки.
26. Снимите эту трубку, забрав с собой замок зажигания.
27. Потяните ручку воздушной заслонки на себя (речь идет о подсосе карбюратора). Должна быть тяга. После этого рукоять снимают с тяги.
28. Снимите 2 крепления направляющей штанги воздушной заслонки, удерживающие ее на панели приборов.
29. Ослабьте фиксирующий винт на левой стороне приборной панели.
30. Открутить крепления нижнего крепления панели слева.
31. Аналогично снимаем крепления сбоку и снизу с правой стороны приборной панели.
32. Открутите винт крепления панели, который находится внутри перчаточного ящика.
33. С обеих сторон панели остается по одному креплению, которое следует открутить, чтобы в итоге снять приборку.

Низкая панель собирается в обратном порядке, если не планируется ее замена на более современную или модифицированную конструкцию. Дальше сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.

Не забывайте, что сборка не сложнее и не легче разборки. Поэтому не расслабляйтесь, выполнив только половину дела.

Обустройство салона ВАЗ-2109 зависит от года выпуска автомобиля. В любом случае демонтаж панели — очень трудоемкое занятие. Разберемся, как снять высокую или низкую панель приборов на ВАЗ-2109.

Процедура снятия низкой версии

Низкая приборная панель используется в некоторых автомобилях ВАЗ-2109, а также в модификации «Балтика». Если ситуация вынудила вас разобрать эту часть салона, то делайте работу так:

1. Прежде всего снимите 3 ручки со щита, переключающие режимы печки.
2. Снять ручку управления вентилятором просто — слегка потяните ее на себя.
3. С обеих сторон щита снимите крепления декоративной накладки, затем сдвиньте ее на себя.
4. Отсоедините колодки проводов от выключателей противотуманных фар и обогрева заднего стекла. К последнему идет еще один провод, который нужно отсоединить.
5. Обесточить выключатель аварийного освещения и лампу прикуривателя.
6. Теперь можно приступать к снятию проводки прикуривателя и декоративной накладки с печки.
7. На пульте печки вы увидите 4 крепления, которые нужно будет демонтировать.
8. Далее снимаем 2 крепления с панели приборов.
9. Снимите козырек приборной панели.
10. Сожмите пружинные зажимы и снимите корпус с комбинации приборов.
11. Отверните крепление спидометра и отсоедините его от троса привода.
12. На приборной панели найдите колодку с белыми проводами и отключите ее от источника питания.
13. Найдите штуцер эконометра и снимите с него шланг. После этого можно удалить штифт.
14. Затем отсоедините от троса спидометр, с помощью которого фиксируются показания прибора за сутки.
15. Отключите красный провод от питания.
16. Потяните ручки гидрокорректора и выключателя света на себя.
17. Отвернуть две гайки крепления, которые находятся у гнезда гидрокорректора и рядом с выключателем подсветки приборов.
18. Снимите руль вместе с переключателями, которые находятся под ним.
19. Снять блоки питания с замка зажигания можно только при повороте его ключом в положение 1.
20. Снимите 2 крепления и столько же гаек с рулевой колонки.
21. Вместе с замком зажигания снимите рулевую колонку.
22. Потяните ручку воздушной заслонки на себя, чтобы снять ее с дышла. Этот стержень держится на двух застежках, которые необходимо снять.
23. Снимите болты с левой стороны и снизу панели приборов. Сделайте то же самое с правой стороны.
24. Внутри бардачка находится еще одно крепление, которое нужно открутить.
25. Снимите последние крепления и осторожно снимите панель.

Теперь можно поставить новую торпеду на место или провести плановый ремонт.

Как снять высокую панель типа

Если на ВАЗ-2109 установлена ​​модель высокой панели, то нужно действовать иначе:

1. Для начала снимите руль, чтобы получить доступ к приборной панели.
2. Если у вас карбюраторный двигатель, вытащите воздушную заслонку и снимите с нее ручку.
3. Теперь нужно снять декоративную накладку, она держится на двух винтах.
4. Снимите пепельницу и прикуриватель.
5. Вытяните ручку управления вентилятором.
6. Подденьте отверткой и демонтируйте декоративные ручки управления приводом отопителя салона.
7. Будьте осторожны при снятии колодок силовых проводов, идущих к выключателю печки и к контрольной лампе отопления.
8. Снять ручки гидрокорректора фар и регулятор подсветки панели приборов.
9. Поверните эти регуляторы с головкой под торцевой ключ и аккуратно вдавите их внутрь.
10. Снимите дефлекторы обдува левого и правого боковых стекол, а также открутите крепления, которые находились под ними.
11. Подденьте отверткой выключатель фар и вытащите его на длину проводов, отключите от питания. Поместите блок обратно за пластиковую часть.
12. Снимите радио или стандартное радио, а затем отвинтите центральное декоративное крепление.
13. По краям декоративной накладки есть защелки, которые нужно будет отжать, чтобы снять декоративную часть торпеды движением вверх.
14. Отключить питание от прикуривателя, подсветки, сигнализации.
15. Снимите декоративные накладки и динамики, отсоединив их от проводки. Затем обесточить обогрев заднего стекла и выключатель противотуманных фар.
16. Открутите крепления и снимите панель приборов, открутите центральный винт на спидометре и отсоедините его от тросов. Обесточить щит.
17. Отсоедините и снимите замок зажигания, отсоедините тягу управления воздушной заслонкой от источника питания.
18. Отключите подсветку отсека для личных вещей от источника питания. Выверните оставшиеся крепления слева и справа, снимите панель.

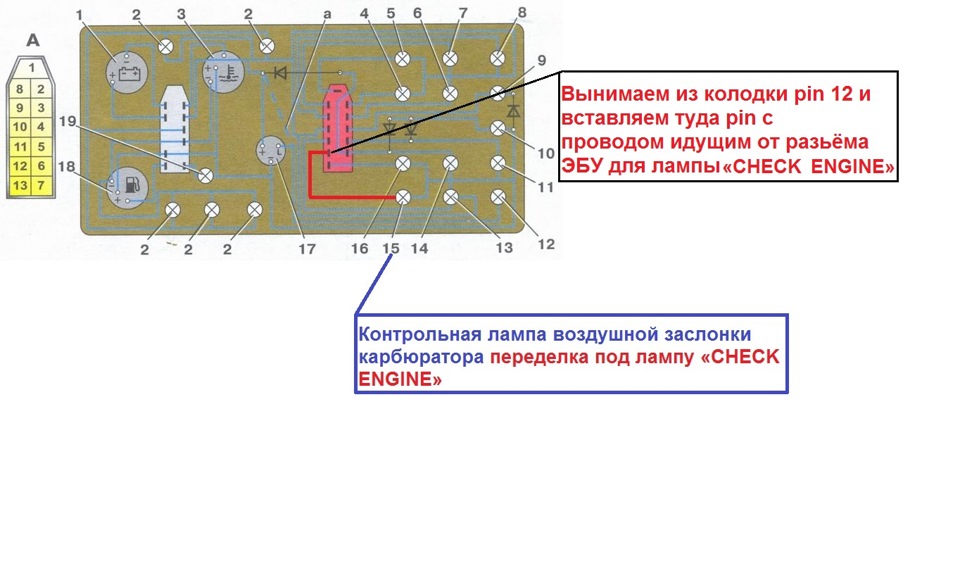

На ВАЗ 2109 схема подключения панели приборов состоит из трех групп штекеров в моделях с высокой торпедой, выпущенных после 1996 и два в старых машинах. Все приборы собраны в комбинацию и размещены со стороны водителя, справа от руля. Во время вождения достаточно одного взгляда, чтобы оценить техническое состояние автомобиля.

Схема подключения приборов на панели

На ВАЗ 2109 электрические цепи размещены печатным монтажом на плате, которая закреплена пружинами с защелками на задней стенке корпуса панели. Три группы вилок можно разделить на:

• освещение, размеры;
• характеристики узлов.

Условная нумерация гнезд отличается от стандартной. Верхняя заглушка имеет номер 1, затем нумерация продолжается вниз с правой стороны, цифры продолжаются с верхней левой стороны. Терминалы БСК имеют горизонтальное расположение и нумерацию слева направо, 2-5 верхний ряд, 6-9 нижний.

В приборных схемах с европейским вариантом торпедо и высоким, разъемные колодки расположены горизонтально. Если смотреть из багажника, то вверху БСК, справа 13 розеток освещения, слева индикаторы работы узлов.

Бортовая система управления

БСК создавалась на автомобилях с высокой модификацией торпеды и евро версии. Помогает во время движения контролировать состояние тормозных колодок и уровень жидкости в узлах. На панель выведены датчики уровня:

• тормозная жидкость;
масла
• ;
охлаждающая жидкость
• ;
• стирка.

В дополнение к этому реле контроля рабочего состояния ламп и датчик, показывающий степень износа накладок на тормозных колодках. В обычном состоянии индикаторы не светятся и не привлекают внимания.

Все лампочки БСК загораются в момент включения зажигания на несколько секунд и гаснут. Во время движения они начинают светиться, когда управляемый элемент приближается к критическому уровню, а точнее минимуму для нормальной работы того или иного узла. Меры необходимо принимать немедленно, так как места над головой для лампы сигнальной панели приборов не предусмотрено.

Бортовая система мониторинга значительно упрощает обслуживание автомобиля, особенно на дальних маршрутах, и предупреждает о критической ситуации. Но это не отменяет необходимости проверки уровня масла и тормозной жидкости перед выездом из гаража, регулярного обслуживания тормозов и замены колодок до их износа.

Основные индикаторы

ВАЗ 2109 имеет приборную панель, электрическую схему на плате, имеет выходные штекерные разъемы разного цвета. К красному подключены датчики, которые являются наиболее важными для безопасного движения и нормальной работы автомобиля. Это такие индикаторы, как:

• уровень топлива в баке;
• состояние стояночного тормоза;
• положение воздушной заслонки карбюратора;
• Аварийное давление в системе;
• уровень заряда батареи;
• впрыск топлива;
• тахометр.

Эта группа разъемов подключается к правому указателю поворота и резисторам. У более старых моделей до 1995 года, ВАЗ 2109, электрическая схема не имеет разъемов БСК, поэтому распределение ламп несколько иное и включает в себя некоторые лампы аварийного и контрольного освещения, уровня тормозной жидкости и сигнализации.

Осветительная арматура и габариты

Белый разъем выходных штекеров в основном подключается к датчикам, сигнализирующим о работе осветительных приборов, это лампы:

• наружное освещение;
• противотуманные фары;
• размеров;
• аварийное освещение;
• дальний свет;
• указатели поворота;
• остановок;
• фары дальнего света на задней скорости;
• обогрев заднего стекла.

В эту группу гнезд входит также подключение индикаторов ремней безопасности и регулировки токсичности впрыска, индикаторов включения поворотов налево в момент начала движения.

Различия плат разных моделей

Фото Платы с низкой и высокой торпедами отличаются расположением гнезд, ориентированных вертикально и горизонтально. Автомобили выпуска до и после 1996 года ВАЗ 2109 электрическая схема приборов существенно не отличается, вне зависимости от модели. Они идентичны модификациям ВАЗ 2108 и ВАЗ 21099. На более ранних платах лампы стояночного тормоза и вольтметра ставились отдельно.

Скорость движения

Спидометр, спидометр, один из важнейших индикаторов. Помимо скорости движения, он также показывает пройденное расстояние. На моделях до 1995 года это в основном только общий пробег. Более поздние модели имеют счетчик суточного пробега и кнопку, которая позволяет его сбросить.

При неисправности спидометра проверьте крепления и состояние гибкого вала. Обратите внимание на изгибы, радиус которых должен быть более 10 мм. Замените трос привода, если это не поможет, то необходимо установить новый спидометр. Цена услуг в салоне по этому ремонту небольшая, поэтому лучше сразу обращаться к специалистам.

Ремонт электрической цепи

На ВАЗ 2109 схема питания построена на общих принципах соединения. Плюс идет от аккумулятора на все устройства. Минус по каждому суммируется отдельно, от узла, о работе которого сигнализирует конкретная лампочка. Большинство поломок можно устранить своими руками.

Любое видео подскажет, что при выходе из строя нескольких индикаторов следует начать с проверки исправности предохранителей. Открыв капот, вы увидите под ним справа черный ящик со схемой расположения каждого конкретного прерывателя. Выберите правильный предохранитель и замените его.

Перед началом ремонта помните, что инструкция по работе с электрическими схемами, независимо от напряжения и силы тока, требует отключения питания и разрядки имеющихся конденсаторов. Не стоит рисковать своим здоровьем. Более того, можно случайно замкнуть контакты и сжечь полностью всю плату.

При выходе из строя контрольных ламп проверить крепление в патронах, очистить и подтянуть контакты, которые со временем окисляются, заменить лампы. Используйте тестер, чтобы убедиться в отсутствии обрыва провода.

Чаще всего возникают сбои в работе показаний уровня топлива. Следует проверить настройку поплавка, который может сбить и обмотку резистора, отвечающую за отклонение стрелки.
