Распиновка прицепного разъема: подробный гайд по подключению фаркопа

alexxlabРазное
Как правильно подключить электрику прицепа к автомобилю. Какие бывают типы разъемов для фаркопа. Какая распиновка у 7-контактного и 13-контактного разъемов. Как самостоятельно установить и подключить фаркоп.

Типы разъемов для подключения прицепа

Для подключения электрики прицепа к автомобилю используются специальные разъемы. Наиболее распространены следующие типы:

  • 7-контактный разъем — самый популярный вариант
  • 13-контактный разъем — обеспечивает больше возможностей
  • 4-контактный разъем — упрощенный вариант для легких прицепов

7-контактный разъем позволяет подключить основные световые приборы прицепа — габариты, стоп-сигналы, указатели поворотов. 13-контактный разъем дополнительно обеспечивает питание внутреннего освещения прицепа, зарядку аккумулятора и другие функции.

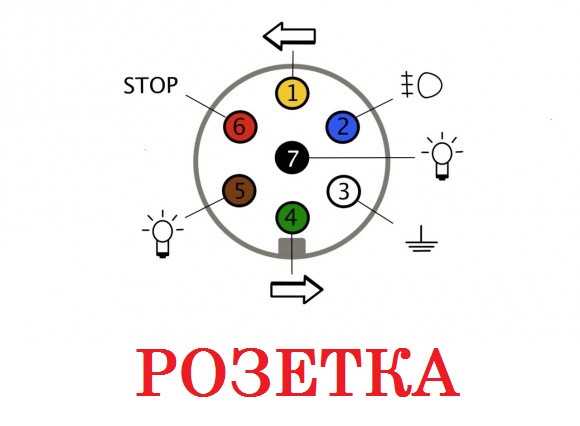

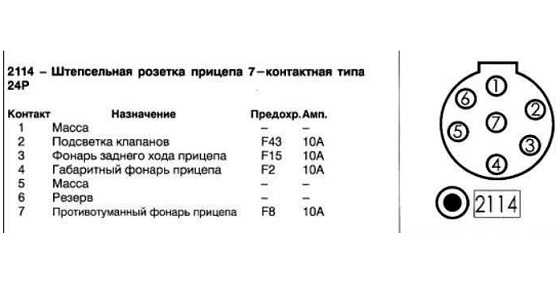

Распиновка 7-контактного разъема фаркопа

Стандартная распиновка 7-контактного разъема выглядит следующим образом:

  1. Левый указатель поворота (желтый)
  2. Задний противотуманный фонарь (синий)
  3. Масса (белый)
  4. Правый указатель поворота (зеленый)
  5. Правый габарит (коричневый)
  6. Стоп-сигналы (красный)
  7. Левый габарит (черный)

Важно соблюдать это стандартное расположение контактов при подключении, чтобы обеспечить правильную работу световых приборов прицепа.


Распиновка 13-контактного разъема фаркопа

13-контактный разъем имеет более сложную схему подключения:

  1. Левый указатель поворота
  2. Задний противотуманный фонарь
  3. Масса для контактов 1-8
  4. Правый указатель поворота
  5. Правый габарит
  6. Стоп-сигналы
  7. Левый габарит
  8. Фонарь заднего хода
  9. Питание постоянное +12В
  10. Питание от генератора +12В
  11. Масса для контакта 10
  12. Резерв
  13. Масса для контакта 9

Такая схема позволяет реализовать дополнительные функции, например, зарядку аккумулятора прицепа во время движения.

Как самостоятельно установить фаркоп и подключить проводку

Установка фаркопа и подключение электрики прицепа — задача, с которой может справиться автолюбитель, имеющий базовые навыки. Основные этапы работы:

  1. Монтаж фаркопа на кузов автомобиля согласно инструкции
  2. Прокладка проводки от задних фонарей к месту установки разъема
  3. Подключение проводов к соответствующим контактам разъема
  4. Установка и фиксация разъема на кронштейне фаркопа
  5. Проверка работоспособности всех электрических цепей

При самостоятельной установке важно использовать качественные материалы и тщательно изолировать все соединения.


Особенности подключения прицепа к разным маркам автомобилей

Схема подключения электрики прицепа может различаться в зависимости от марки и модели автомобиля. Основные отличия:

  • Расположение точек подключения в задней части автомобиля
  • Необходимость установки дополнительных реле или блоков управления
  • Особенности программирования бортового компьютера

Перед установкой фаркопа рекомендуется ознакомиться с инструкцией по эксплуатации автомобиля или проконсультироваться со специалистами.

Распространенные проблемы при подключении прицепа и их решение

При подключении электрики прицепа могут возникнуть следующие проблемы:

  • Не работают указатели поворотов прицепа
  • Не загораются стоп-сигналы
  • Габаритные огни горят тускло или не горят вообще
  • Срабатывает индикация неисправности ламп на приборной панели

Чаще всего эти проблемы связаны с некачественным контактом в разъеме, неправильным подключением проводов или недостаточной мощностью штатной проводки автомобиля. Для устранения может потребоваться замена предохранителей, установка дополнительных реле или модернизация проводки.


Законодательные требования к установке фаркопов

При установке фаркопа необходимо учитывать законодательные требования:

  • Фаркоп должен соответствовать модели автомобиля и иметь сертификат
  • Установка должна производиться в сертифицированном техцентре
  • После установки требуется внесение изменений в ПТС
  • Необходимо соблюдать ограничения по массе буксируемого прицепа

Несоблюдение этих требований может привести к штрафам или запрету эксплуатации транспортного средства.

Выбор оптимального типа разъема для вашего автомобиля

При выборе типа разъема для подключения прицепа следует учитывать несколько факторов:

  • Модель автомобиля и штатная подготовка для установки фаркопа
  • Тип прицепа и его электрооборудование
  • Планируемая интенсивность использования
  • Бюджет на установку

Для большинства легковых автомобилей оптимальным выбором будет 7-контактный разъем. Он обеспечивает подключение всех необходимых световых приборов и не требует сложного монтажа. 13-контактный разъем рекомендуется устанавливать на автомобили, которые регулярно используются для буксировки прицепов со сложным электрооборудованием.



Hyundai Santa Fe | Электропроводка питания электрооборудования прицепа

Руководства ￫ Hyundai ￫ Santa Fe (Хендай Санта Фе)

Электропроводка питания электрооборудования прицепа

Общая информация

Выпускается несколько типов фаркопных разъемов с различным расположением клемм в них. Наиболее широко распространенным является 7-контактный разъем, обеспечивающий формирование двух дополнительных контуров, обычно используемых для подачи питания на огни заднего хода и электрические тормозные механизмы прицепа.

При оборудовании фаркопа возможно придется заменить прежний прерыватель указателей поворотов на более мощный с целью поддерживания оговоренной в принятых в конкретном регионе ПДД частоты мигания сигнальных огней. Власти некоторых регионов предписывают также обязательную установку на панели приборов контрольных повторителей указателей поворотов.

Если приемное гнездо фаркопного разъема не соответствует по типоразмеру установленному на прицепе штекеру, следует приобрести одну из подходящих выпускаемых переходных насадок (см. сопроводительную иллюстрацию).

1 — для пристыковки штекера типа Brylite к гнезду типа Utilux
2 — для пристыковки 6-контактного штекера типа Utilux к 5-контактному гнезду типа Utilux

Установка фаркопного разъема

Для оборудования прицепного устройства приемным гнездом фаркопного разъема требуются (по минимуму): соответствующее штекеру прицепа приемное гнездо, опорный кронштейн, 7-жильный гибкий кабель, изолированные разъемы для соединения проводов и резиновая проходная втулка.

Необходимые компоненты для оборудования электропитания прицепа с применением фаркопного разъема типа Utilux.

1 — штекер
2 —- клеммные блоки
3 —- пыльник
4 —- пыльник
5 —- винты
6 —- гнездо
7 —- разъем для соединения проводов

 8 —- провод
9 —- проходная втулка,
10 — 7 —- жильный гибкий кабель
11 —- контрольный повторитель
12 —- винт
13 —- опорный кронштейн
14 —- лампа

  1. Отсоедините отрицательный провод от батареи.
  2. Отыщите жгут электропроводки фонарей в задней части автомобиля.
  3. Отыщите провода питания правого и левого задних указателей поворотов, задних габаритных огней, стоп-сигналов, огней заднего хода и массу. Пользуясь схемами электрических соединений, приведенными в конце данной Главы, определите цветовую маркировку каждого из перечисленных проводов.
  4. При помощи изолированных разъемов подсоедините 7-жильный гибкий кабель к каждому из отысканных проводов.
  5. В случае использования фаркопного разъема 7-контактного типа придерживайтесь следующей стандартной схемы цветовой кодировки:

№ клеммы

Контур

Цвет

1

Лампа указателя левого поворота

Желтый

2

Лампа огня заднего хода

Черный

3

Масса

Белый

4

Лампа указателя правого поворота

Зеленый

5

Электрические тормоза

Синий

6

Лампа стоп-сигнала

Красный

7

Лампа габаритного огня

Коричневый

  1. В случае использования фаркопного разъема 6-контактного типа придерживайтесь следующей стандартной схемы цветовой кодировки:

№ клеммы

Контур

Цвет

1

Лампа габаритного огня

Коричневый

2

Лампа указателя левого поворота

Желтый

3

Лампа указателя правого поворота

Зеленый

4

Лампа стоп-сигнала

Красный

5

Вспомогательный контур

Синий

6

Масса

Белый

  1. В случае использования фаркопного разъема 5-контактного типа придерживайтесь следующей стандартной схемы цветовой кодировки:

№ клеммы

Контур

Цвет

1

Лампа указателя левого поворота

Желтый

2

Масса

Белый

3

Лампа указателя правого поворота

Зеленый

4

Лампа стоп-сигнала

Красный

5

Лампа габаритного огня

Коричневый

  1. Просверлите в панели пола автомобиля подходящее отверстие и установите в него резиновую проходную втулку.

Прежде чем просверливать отверстие, проверьте нельзя ли использовать какое-либо из уже имеющихся технологических. Проходная втулка должна быть установлена в обязательном порядке во избежание протирания проводов.

  1. Проденьте в отверстие с установленной проходной втулкой 7-жильный гибкий кабель.
  2. Обрежьте кабель на требуемую длину и наденьте на него пыльник.
  3. Зачистите каждую из жил кабеля от изоляции приблизительно на 15 мм.
  4. Подсоедините жилы кабеля к клеммам приемного гнезда, соблюдая стандартную цветовую схему и следуя инструкциям изготовителей разъема.
  5. Соберите гнездо и установите на его задний конец пыльник. Компоненты 7-контактного фаркопного разъема типа Brylite показаны на сопроводительной иллюстрации.
1 — 7 — жильный гибкий кабель
2 — крышки
3 — гнездо
4 — пыльник
5 — штекер
6 — винты
  1. Установите опорный кронштейн как можно ближе к шаровому пальцу прицепного устройства и достаточно высоко, чтобы соблюсти дорожный просвет автомобиля.
  2. Установите в кронштейн приемное гнездо разъема.
  3. Подсоедините штекер прицепа к приемному гнезду фаркопа для проверки исправности их стыковки.

Установка штекера прицепа

Для оборудования прицепа штекером фаркопного разъема требуются (по минимуму): соответствующий приемному гнезду разъема на автомобиле штекер, 7-жильный гибкий кабель и изолированные разъемы для соединения проводов.

Процедура установки штекера на прицеп аналогична таковой для установки приемного гнезда разъема на автомобиль, с учетом перечисленных ниже моментов.

  1. Подсоединение электропроводки прицепа к штекеру разъема производите в соответствии с общепринятым стандартом цветовой маркировки. Следуйте инструкциям изготовителей разъема. Если свободной длины жгута проводов прицепа оказывается недостаточно, нарастите жгут при помощи 7-жильного гибкого кабеля и изолированных разъемов для соединения проводов.
  2. Если цветовая гамма электропроводки прицепа не соответствует общепринятому стандарту, идентифицируйте каждый из проводов, для чего:
    1. Отыщите провод массы прицепа;
    2. Подсоедините провод-перемычку от отрицательной клеммы 12-вольтной батареи к проводу массы;
    3. Подсоедините провод-перемычку к положительной клемме батареи и поочередно подключайте к нему каждый из проводов жгута прицепа. Записывайте цвет каждого провода и сработавшее при его подсоединении устройство (сигнальный огонь/тормоз).
  3. После завершения установки подсоедините штекер к приемному гнезду фаркопа на автомобиле для проверки исправности стыковки компонентов разъема.
