Распиновка проводов и цветовая маркировка в электросетях: полное руководство

Как правильно определить назначение проводов по цвету изоляции. Какие стандарты цветовой маркировки проводов существуют. Где найти схемы распиновки для различных устройств и разъемов. Как безопасно работать с электропроводкой.

Цветовая маркировка проводов в электросетях

Цветовая маркировка проводов играет важнейшую роль в обеспечении безопасности при работе с электрическими системами. Правильное определение назначения проводов по цвету изоляции позволяет избежать ошибок при монтаже и ремонте электропроводки. Рассмотрим основные стандарты цветовой кодировки проводов, применяемые в разных странах.

Международный стандарт IEC 60446

Согласно международному стандарту IEC 60446, для маркировки проводов в электросетях используются следующие цвета:

• Коричневый — фазный провод
• Синий — нейтральный провод
• Желто-зеленый — заземляющий провод

Этот стандарт широко применяется во многих странах Европы и мира. Однако в некоторых государствах существуют свои национальные стандарты.

Цветовая маркировка в США

В США используется несколько иная система цветового кодирования проводов:

• Черный — фазный провод
• Белый — нейтральный провод
• Зеленый — заземляющий провод

При этом в трехфазных системах для маркировки фазных проводов могут использоваться черный, красный и синий цвета.

Особенности цветовой маркировки в России

В России исторически сложилась своя система цветовой кодировки проводов, которая несколько отличается от международных стандартов:

• Красный или коричневый — фазный провод
• Синий — нейтральный провод
• Желто-зеленый — заземляющий провод

Однако в последние годы происходит постепенный переход на международный стандарт IEC 60446.

Распиновка разъемов и кабелей

Помимо цветовой маркировки, важное значение имеет правильная распиновка разъемов и кабелей. Распиновка определяет назначение каждого контакта в разъеме или провода в кабеле. Рассмотрим распиновку некоторых распространенных разъемов.

Распиновка разъема USB

USB-разъем имеет следующую стандартную распиновку:

1. VCC (+5V)
2. Data-
3. Data+
4. GND

Важно соблюдать эту распиновку при изготовлении или ремонте USB-кабелей, чтобы обеспечить правильную работу устройств.

Распиновка разъема RJ45

Разъем RJ45 используется для подключения сетевых кабелей и имеет 8 контактов. Стандартная распиновка для кабеля Ethernet выглядит следующим образом:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневый

Правильное соблюдение этой распиновки обеспечивает корректную передачу данных по сети.

Схемы распиновки для различных устройств

Для многих электронных устройств и систем существуют специфические схемы распиновки. Рассмотрим некоторые примеры.

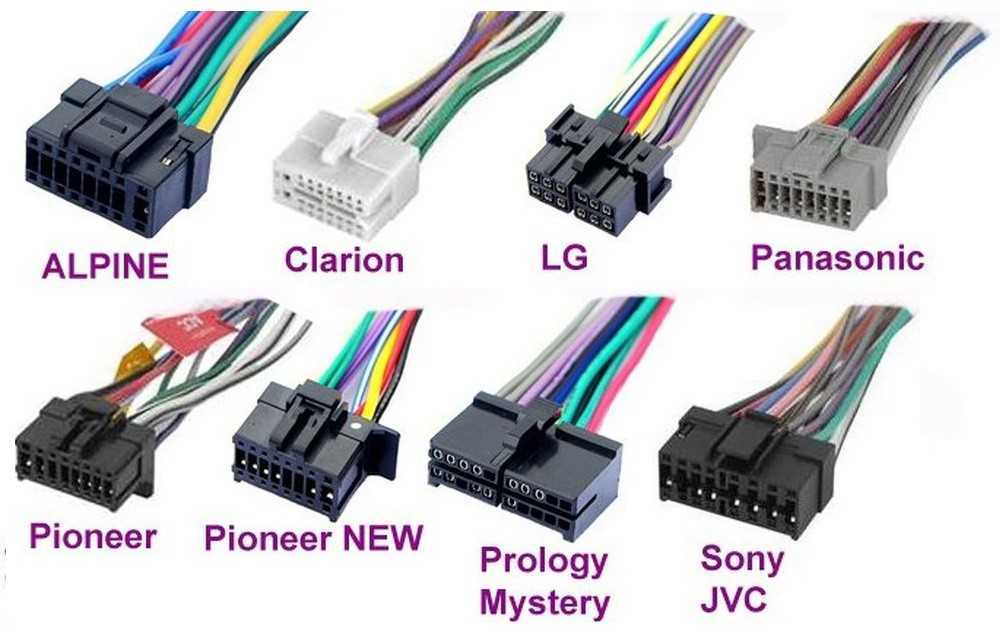

Распиновка автомобильных разъемов

В автомобильной электронике используется множество специализированных разъемов. Например, распиновка разъема автомагнитолы может включать следующие контакты:

• Питание +12В
• Масса
• Питание антенны
• Управление усилителем
• Подсветка
• Выходы на динамики

Точная распиновка зависит от марки и модели автомобиля.

Распиновка материнских плат компьютеров

Материнские платы компьютеров имеют сложную систему разъемов для подключения различных компонентов. Ключевые разъемы включают:

• Разъемы питания ATX
• Разъемы для подключения процессора
• Слоты оперативной памяти
• Разъемы для подключения накопителей
• Слоты расширения PCI и PCIe

Схемы распиновки для конкретных моделей материнских плат обычно приводятся в документации производителя.

Инструменты для работы с проводкой

Для правильного монтажа и обслуживания электропроводки необходимо использовать специальные инструменты. Рассмотрим основные из них.

Мультиметр

Мультиметр — это универсальный измерительный прибор, который позволяет:

• Измерять напряжение
• Измерять силу тока
• Проверять целостность цепи
• Измерять сопротивление

Мультиметр незаменим при диагностике и поиске неисправностей в электрических системах.

Кримпер

Кримпер используется для обжима коннекторов на проводах. С его помощью можно быстро и надежно соединять провода с различными типами разъемов, например:

• Клеммы
• Разъемы типа RJ45
• Автомобильные разъемы

Правильное использование кримпера обеспечивает надежное электрическое соединение.

Безопасность при работе с электропроводкой

Работа с электропроводкой требует соблюдения строгих правил безопасности. Несоблюдение этих правил может привести к поражению электрическим током или пожару.

Основные правила электробезопасности

При работе с электропроводкой необходимо соблюдать следующие основные правила:

• Всегда отключайте питание перед началом работ
• Используйте инструменты с изолированными ручками
• Проверяйте отсутствие напряжения перед началом работы
• Не работайте в одиночку с высоким напряжением
• Используйте средства индивидуальной защиты

Соблюдение этих простых правил поможет избежать несчастных случаев при работе с электричеством.

Средства индивидуальной защиты

При работе с электропроводкой рекомендуется использовать следующие средства индивидуальной защиты:

• Диэлектрические перчатки
• Защитные очки
• Изолирующий коврик
• Специальная обувь с изолирующей подошвой

Использование этих средств защиты значительно снижает риск поражения электрическим током.

Нормативные документы и стандарты

Работа с электропроводкой регулируется различными нормативными документами и стандартами. Рассмотрим основные из них.

Правила устройства электроустановок (ПУЭ)

ПУЭ — это основной нормативный документ, регламентирующий устройство электроустановок в России. Он содержит требования к:

• Выбору проводов и кабелей
• Способам прокладки электропроводки
• Защите от поражения электрическим током
• Заземлению и занулению

Соблюдение требований ПУЭ обязательно при проектировании и монтаже электроустановок.

Международные стандарты IEC

Международная электротехническая комиссия (IEC) разрабатывает стандарты в области электротехники, которые применяются во многих странах мира. Ключевые стандарты IEC включают:

• IEC 60364 — Электроустановки зданий
• IEC 60204 — Электрооборудование машин
• IEC 61439 — Низковольтные комплектные устройства распределения и управления

Знание и применение этих стандартов помогает обеспечить безопасность и совместимость электрооборудования в международном масштабе.

Распиновка контактов подрулевых переключателей ВАЗ 2114

Занимаясь диагностикой неисправностей и ремонтом электрооборудования автомобиля ВАЗ 2114 (2113, 2115) довольно часто приходится иметь дело с подрулевыми переключателями так как многие электрические цепи бортовой сети завязаны именно на них.

Для быстрого решения проблем нужно точно знать какой и откуда провод приходит на эти переключатели, к какому контакту на них присоединяется (распиновка), а так же коммутацию (замыкание) контактов при перемещении рычагов.

Вот схема, на которой можно это все увидеть.

Распиновка контактов и проводов подрулевых переключателей ВАЗ 2114, схема

Распиновка проводов и коммутация контактов подрулевых переключателей автомобиля ВАЗ 2114 (2113, 2115)

Описание схемы

Правый подрулевой переключатель

53ah (желто-голубой провод) — плюс (вход) с замка зажигания (через предохранитель F7 в монтажном блоке и реле зажигания).

53H (бело-голубой провод) — на моторчик очистителя стекла задней двери.

WH (розово-черный провод) — на электромагнитный клапан омывателя заднего стекла.

W (розовый провод) — на электродвигатель омывателя ветрового стекла.

53b (серо-красный провод) — на электродвигатель очистителя ветрового стекла  вторая (большая скорость) «дворников».

j (желто-зеленый провод) — на реле очистителя ветрового стекла «К3».

53а (оранжевый провод) — плюс (вход) с замка зажигания (через предохранитель F16).

53 (серый провод) — на электродвигатель очистителя ветрового стекла (первая малая скорость или прерывистый режим «дворников»).

53е (черно-белый провод) — прерывистый плюс с реле очистителя ветрового стекла.

Левый подрулевой переключатель

49aR (два синих провода) — один на указатели правого борта (через монтажный блок), другой на лампу-сигнализатор включения поворотников в комбинации приборов.

49а (два сине-красных провода) — один вход (прерывистый плюс) с реле прерывателя указателей поворота в монтажном блоке — «К2», другой плюс на выключатель аварийки.

49aL (два сине-черных провода) — один на указатели левого борта (через монтажный блок), другой на лампу-сигнализатор включения поворотников в комбинации приборов.

30 (розовый провод) — плюс (вход) с замка зажигания.

56 (два зеленых провода) — один плюс с переключателя наружного освещения, другой плюс на выключатель противотуманного света в задних фонарях.

56b (серо-красный провод) — плюс на обмотку реле «К9» в монтажном блоке (реле ближнего света фар).

56a (бело-голубой провод) — плюс на обмотку реле «К8» в монтажном блоке  (реле включения дальнего света фар.)

Примечания и дополнения

— На автомобилях ВАЗ 2114 (2113, 2115) разных годов выпуска цвет проводов может несколько отличаться.

— В случае выхода из строя подрулевых переключателей или появления сбоев в работе связанных с ними электрических цепей их можно проверить простым способом. См. «Проверка исправности подрулевых переключателей ВАЗ 2114 (2113, 2115)».

Еще статьи по электрооборудованию автомобилей ВАЗ 2114, 2113, 2115

— Противотуманный свет в задних фонарях ВАЗ 2114, схема подключения

— Регулятор яркости подсветки приборов ВАЗ 2114, схема подключения

— Как подключен моторчик печки на ВАЗ 2114, 2113, 2115?

— Распиновка аварийной сигнализации ВАЗ 2114 (2113, 2115)

— Схема подключения звукового сигнала на ВАЗ 2114 (2113, 2115)

— Очиститель ветрового стекла ВАЗ 2114, схема подключения
