Как устроена электросхема ВАЗ-2121 «Нива». Какие особенности имеет распиновка замка зажигания. Чем отличаются схемы подключения проводов в разных модификациях «Нивы». Как правильно диагностировать и устранять неисправности электрооборудования.
Особенности электрооборудования ВАЗ-2121 «Нива»
Электросхема ВАЗ-2121 «Нива» имеет ряд особенностей, обусловленных конструкцией этого внедорожника:
- Использование более мощного генератора по сравнению с легковыми моделями ВАЗ
- Наличие дополнительных цепей для подключения внедорожного оборудования (лебедка, дополнительное освещение)
- Усиленная проводка для работы в сложных условиях эксплуатации
- Применение специальных влагозащищенных разъемов
Эти особенности необходимо учитывать при диагностике и ремонте электрооборудования «Нивы».

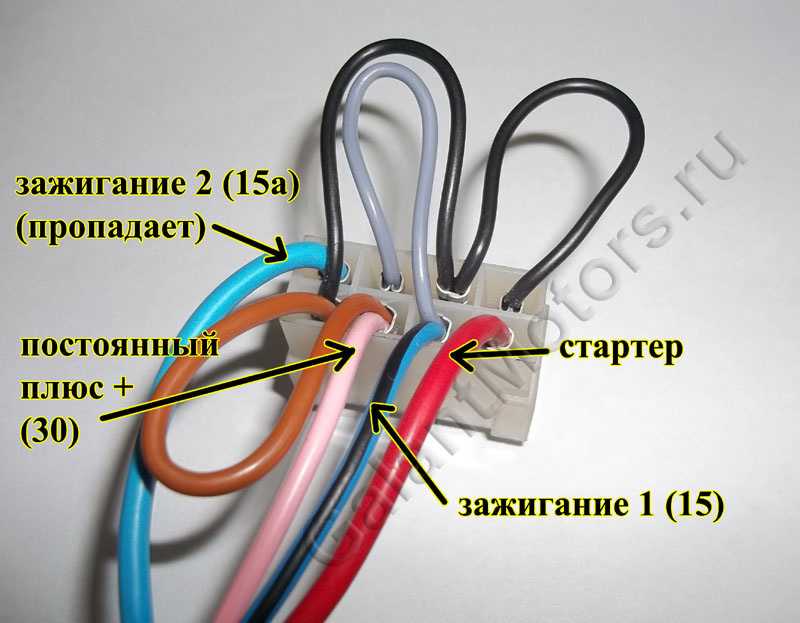

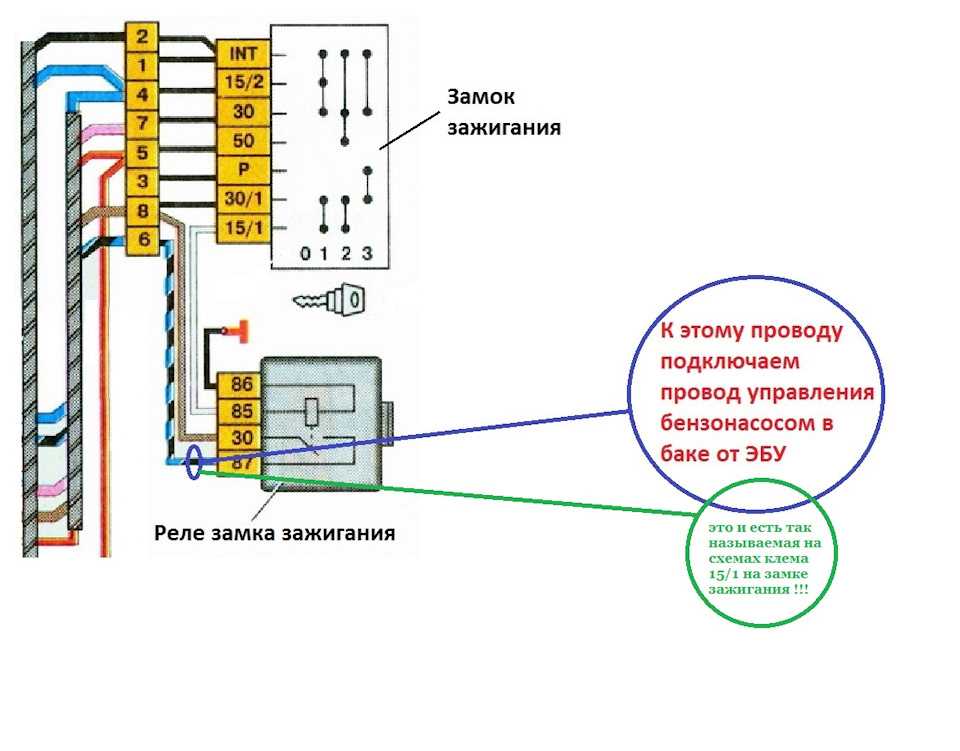

Распиновка замка зажигания ВАЗ-2121
Правильное подключение проводов к замку зажигания критически важно для работы всех электрических систем автомобиля. Распиновка замка зажигания ВАЗ-2121 выглядит следующим образом:
- 30/1 — постоянный плюс от аккумулятора
- 15 — питание на приборы при включенном зажигании
- 50 — питание на втягивающее реле стартера
- INT — питание на приборы в положении «Accessories»
При подключении важно не перепутать провода, иначе возможны проблемы с запуском двигателя или работой электрооборудования.
Отличия электросхем разных модификаций «Нивы»
Электросхемы различных модификаций ВАЗ-2121 имеют некоторые отличия:
- ВАЗ-21213 — применяется более современный блок предохранителей с ножевыми предохранителями
- ВАЗ-21214 — установлен более мощный генератор 9412.3701 для работы инжекторной системы
- ВАЗ-2131 (5-дверная) — удлиненная проводка для задней части кузова
При ремонте важно использовать схему, соответствующую конкретной модификации автомобиля.
Диагностика неисправностей электрооборудования
Для выявления проблем с электрикой ВАЗ-2121 рекомендуется следующий алгоритм:
- Проверка предохранителей и реле
- Диагностика аккумулятора и генератора
- Проверка проводки на наличие повреждений изоляции
- Тестирование отдельных потребителей (стартер, фары и т.д.)
- Проверка подключения проводов к замку зажигания
При диагностике важно использовать качественный мультиметр и соблюдать меры безопасности при работе с электрооборудованием.
Особенности замены контактной группы замка зажигания
Замена контактной группы замка зажигания на ВАЗ-2121 имеет ряд нюансов:
- Необходимо подобрать контактную группу, подходящую по размерам и расположению контактов
- Рекомендуется использовать оригинальные запчасти или качественные аналоги
- При установке важно обеспечить надежный контакт всех соединений
- После замены необходимо проверить работу всех систем автомобиля
Качественная замена контактной группы позволит избежать проблем с запуском двигателя и работой электрооборудования.
Модернизация электрооборудования ВАЗ-2121
Для улучшения характеристик электросистемы ВАЗ-2121 «Нива» можно выполнить следующую модернизацию:
- Установка более мощного генератора (например, от ВАЗ-2110)
- Замена штатной проводки на провода большего сечения
- Установка дополнительных реле для разгрузки штатной проводки
- Монтаж современного блока предохранителей
- Установка LED-оптики вместо штатных ламп накаливания
Модернизация позволит повысить надежность электрооборудования и расширить возможности автомобиля.
Типичные неисправности электрооборудования ВАЗ-2121
Владельцы ВАЗ-2121 «Нива» часто сталкиваются со следующими проблемами электрики:
- Окисление контактов в разъемах проводки
- Выход из строя генератора из-за тяжелых условий эксплуатации
- Перегорание предохранителей из-за перегрузки цепей
- Проблемы с запуском двигателя из-за неисправности замка зажигания
- Отказ электростеклоподъемников из-за попадания влаги
Своевременная диагностика и профилактика позволят избежать серьезных поломок электрооборудования.
Как проверить работу генератора ВАЗ-2121?
Для проверки генератора ВАЗ-2121 «Нива» выполните следующие действия:
- Запустите двигатель и измерьте напряжение на аккумуляторе — оно должно быть 13,8-14,4 В
- Проверьте натяжение ремня генератора
- Осмотрите щетки генератора на предмет износа
- Проверьте исправность диодного моста
- При необходимости проведите полную разборку и диагностику генератора
Если генератор не обеспечивает нужное напряжение, его необходимо отремонтировать или заменить.
Как подключить дополнительное оборудование к электросистеме ВАЗ-2121?
При подключении дополнительного оборудования к электросистеме ВАЗ-2121 соблюдайте следующие правила:
- Используйте провода подходящего сечения
- Устанавливайте дополнительные предохранители
- Подключайте мощные потребители через реле
- Не перегружайте штатный генератор
- Используйте качественные влагозащищенные разъемы
Правильное подключение дополнительного оборудования обеспечит его надежную работу и не повредит штатную электросистему.
Схема подключения замка зажигания ваз 2121
Электросхема ВАЗ 21214 Нива
(2011 год), электронная педаль газа.
СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21214-3724010-44
1 – фара правая; 2 – реле стартера; 3 – колодка жгута переднего к колодке жгута панели приборов; 4 – датчик температуры воздуха; 5 – датчик температуры охлаждающей жидкости; 6 – датчик контрольной лампы давления масла; 7 – сигнал звуковой; 8 – датчик уровня тормозной жидкости; 9 – фара левая; 10 – колодки жгута переднего, жгута подфарника и бокового указателя поворота правого; 11 – колодки жгута переднего и электродвигателя стеклоочистителя; 12 – электродвигатель стеклоочистителя; 13 – колодки жгута переднего и провода соединительного стартера; 14 – стартер; 15 – батарея аккумуляторная; 16 – генератор; 17 – колодка жгута переднего и провода соединительного генератора; 18 – боковой указатель поворота правый; 19 – подфарник правый; 20 – электродвигатель омывателей; 21 – колодки жгута переднего, жгута подфарника и бокового указателя поворота левого; 22 – подфарник левый; 23 – боковой указатель поворота левый. А1, А2 – точки заземления жгута проводов переднего. А3 – точка заземления провода массы капота. А4, А5 – точки заземления провода соединительного двигателя с аккумуляторной батареей и корпусом.
СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21214-3724026-44
1 – контроллер; 2 – колодка диагностики; 3 – датчик массового расхода воздуха; 4 – датчик температуры охлаждающей жидкости; 5 – датчик фаз; 6 – модуль электробензонасоса; 7– колодка жгута проводов панели приборов к колодке жгута проводов заднего; 8 – катушки зажигания; 9 – свечи зажигания; 10 – педаль акселератора электронная; 11 – дроссельный патрубок с электроприводом; 12 – электровентилятор системы охлаждения двигателя правый; 13 – электровентилятор системы охлаждения двигателя левый; 14 – датчик детонации; 15 – колодки жгута проводов системы зажигания и жгута проводов форсунок; 16 – форсунки; 17 – электромагнитный клапан продувки адсорбера; 18 – датчик кислорода управляющий; 19 – датчик кислорода диагностический; 20 – датчик положения коленчатого вала; 21 – блок управления АПС; 22 – индикатор состояния АПС; 23 – блок предохранителей ЭСУД; 24 – предохранитель цепи питания электробензонасоса; 25 – реле электробензонасоса; 26 – реле электровентилятора системы охлаждения двигателя левого; 27 – реле электровентилятора системы охлаждения двигателя правого; 28 – реле зажигания; 29 – колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов.
СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 21214-3724030-44
1 – реле дополнительное; 2 – реле-прерыватель указателей поворота; 3 – реле стеклоочистителя; 4 – выключатель зажигания; 5 – выключатель аварийной сигнализации; 6 – реостат; 7 – переключатель света фар и указателей поворота; 8 – переключатель очистителя и омывателя ветрового стекла; 9 – блок предохранителей основной; 10 – блок предохранителей дополнительный; 11 – комбинация приборов; 12 – выключатель наружного освещения; 13 – выключатель очистителя заднего стекла; 14 – выключатель обогрева заднего стекла; 15 – выключатель заднего противотуманного огня; 16 – переключатель электродвигателя отопителя; 17 – дополнительный резистор электродвигателя отопителя; 18 – электродвигатель отопителя; 19 – реле дальнего света фар; 20 – реле ближнего света фар; 21 – реле обогрева заднего стекла; 22 – реле заднего противотуманного огня; 23 – прикуриватель; 24 – датчик включения дифференциала; 25 – выключатель сигнала торможения; 26 – выключатель лампы света заднего хода; 27 – выключатель контрольной лампы ручного тормоза; 28 – осветитель; 29 – осветитель; 30 – колодка жгута панели приборов к жгуту переднему; 31 – колодка жгута панели приборов к радиоаппарату; 32 – колодка жгута панели приборов к жгуту системы зажигания; 33 – колодка жгута панели приборов к жгуту заднему; 34 – контрольная лампа включения дифференциала;
Что означают цифры в индексе Нивы?
Чтобы разобраться в особенностях проводки и электрооборудования автомобиля Нива 2131 или другой модели с инжектором либо карбюратором, разберемся в индексных обозначениях:
- ВАЗ 21213 — так обозначается Нива с карбюратором. В этом случае объем двигателя составляет 1.7 л.
- ВАЗ 21214 — это такой же карбюратор с аналогичным объемом мотора. Только в этом случае авто характеризуется распределенной системой впрыска топлива.
- ВАЗ 21213 — также карбюратор, только Нива с такими цифровыми обозначениями может иметь и 1.8-литровый двигатель.
- ВАЗ 21073. Эта Нива может быть оснащена либо карбюратором «Солекс», либо инжектором. Система зажигания в этих машинах бесконтактная.
- Что касается моделей Нива 21215, то таким индексом обозначаются экспортные варианты транспортных средств, оборудованные дизельным двигателем от производителя Ситроен.
Индексные обозначения Нивы
Подробная электросхема Нивы
Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.
Для начала рассмотрим индексные обозначения:
- ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.7 литров.
- 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
- Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
- Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
- 21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.
Особенности электрооборудования
Проводка в автомобилях 21213 имеет принципиальные отличия от версий 2121, речь идет о:
- В первой версии в монтажном БП применяются более усовершенствованные предохранителя ножевого типа. Следует отметить, что в этом случае контактная площадка также претерпела определенные изменения.
- Дополнительно в системе питания используется устройство экономии принудительных холостых оборотов. Для реализации этой функции в моторном отсеке был установлен еще один жгут с проводами.
- Что касается системы зажигания, то она стала бесконтактной. В частности, эта система основана на микроконтроллере.
Как сказано выше, каждая электросхема оборудования в автомобилях ВАЗ 2131 или 2121 имеет свои особенности. Следует отметить, что различия могут быть не только в генераторах, но и в самой проводке (автор видео — Daniel Eliasson).
Различия в генераторах
Так или иначе, схема электрооборудования любого транспортного средства, будь то модель 2131 или 21073, составляется в зависимости от типа двигателя. Если это карбюратор, то электропроводка будет иметь определенные отличия. К примеру, модели, характеризующиеся впрыском топлива, должны быть оснащены более мощным генератором, так как в них нагрузка на электропроводку более высокая.
Исходя из этого:
- На версии 21213 производитель принял решение устанавливать генераторное устройство маркировки 371.3701.
- Что касается версий 21214, то здесь также пришлось использовать более мощный генератор. Его модель — 9412.3701.
Следует отметить, что несмотря на разные модели, эти устройства схожи между собой по своей конструкции. По сути, они представляют собой синхронные приборы переменного тока. Также они характеризуются наличием встроенного выпрямителя, а также регулятора выходного напряжения, что немаловажно.
Различия в проводке
Что касается проводки в автомобилях 2131, 2121 и других, то она может быть выполнена в различных вариациях, что позволяет обеспечить более простое обслуживание системы в домашних условиях. Если говорить о тех же моделях транспортных средств, только с инжекторными двигателями, то они дополнительно оснащаются тремя специальными разъемами для монтажа системы бесконтактного зажигания (автор видео — Shibargan).
bestruroad
Выключатель и включатель зажигания. Порядок проверки системы управления клапаном карбюратора ваз 2121 и 2131, схема электрооборудования. Диагностика схем электрооборудования автомобиля нива 2121.
Купил новую контактную группу, но все равно интересна схема подключения этого болгарского замка. Рег.: Сообщений: 759 Откуда: Moscow, SAO Возраст: 44 Авто: Lada 4×4 2131`2011&KiaRio JB`2009., 15:06. Сообщений: 3 Откуда: р.п. Благовещенка / г. Барнаул Возраст: 46 Авто: ВАЗг., 4:51. Engeniator: Тем, кто будет приобретать контактные группы или новый замок, имеет смысл проверить магнитом материал контактов. В пятницу покупал. Взял так называемый ‘дубликат’ за 330 целковых. За оригинал 600 нехороший магазин просил. Ну так вот все наружние контакты магнитятся.:( сижу в раздумьях толи ставить толи идти пытаться ругаться.
Замок Зажигания Ваз 21213 Схема Подключения Фотореле

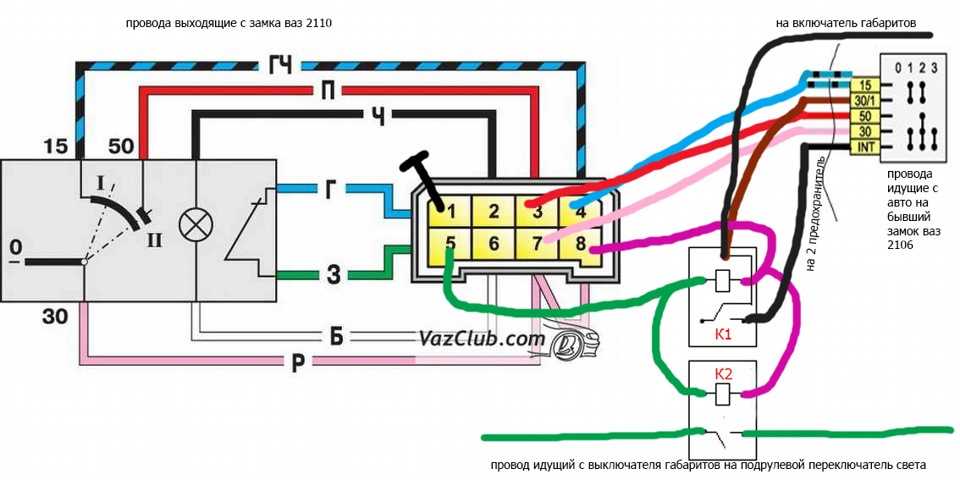

- В момент поворота ключа замыкается электрическая цепь от «минусовой» клеммы АКБ, как определяет схема подключения замка зажигания ваз 2106, приходящая на катушку. Если ключ начинает плохо проворачиваться или клинит, это означает, что поломался секрет. Специалисты рекомендуют брызнуть в личинку ВД-40, но результативность от этого низкая, довольно непродолжительная. Перегорела контактная группа, после чего возникли сложности запустить стартер? Меняйте замок зажигания. Порядок подключения проводов к замку зажигания. Рассмотрим все этапы работы поочередно. Для начала следует снять кожух с верхней. Салон ваз 2114 — тюнинг, фото.
- Замок зажигания ВАЗ 2107 имеет розетку и там удобнее менять замок Постоянный плюс имеет вывод 30/1 и 30 на стартер идёт вывод 50 а 1NT и 15 идут на приборы получается 30/1 +15 это зажигание 30+1NT это приборы и 30+50 это стартер. Нравится Показать список оценивших. Кенши Химура 25 сен 2020 в 21:33. Борис, ваз 2101 подключил все по схеме стартер не запускает. Борис, Здравствуйте, подскажите пожалуйста у ВАЗ 21213 ‘Нива’ соединение аналогично с ВАЗ 2107? Нравится Показать список оценивших. Борис Аминов 20 янв 2016 в 10:23. Neil, вот 21213. Нравится Показать список оценивших. Скину какие есть схемы у меня и фото кнопки и тумблера. Делал всё по третей схеме. Помогите пожалуйста.
Монтажные блоки для Lada 4×4 2020 года выпуска
Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:
Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:
Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:
Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:
Внимание!
Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв . или 5дв .).
Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.
Электросхема автомобиля ВАЗ-2121 и его двух модификаций — ВАЗ-21213 и ВАЗ-21214. Схемы цветные, в отличном качестве и предоставляются для просмотра совершенно бесплатно.
Электросхема ВАЗ 2121
1. Боковые указатели поворота. 2. Передние фонари. 3. Фары ВАЗ-2121. 4. Электродвигатели очистителей фар. 5. Звуковые сигналы. 6. Реле включения очистителей и омывателя фар. 7. Реле включения ближнего света фар. 8. Реле включения дальнего света фар. 9. Электродвигатель омывателя фар ВАЗ 2121. 10. Датчик недостаточного уровня тормозной жидкости. 11. Штепсельная розетка переносной лампы 12. Датчик контрольной лампы давления масла. 13. Датчик указателя давления масла ВАЗ 2121. 14. Датчик указателя температуры охлаждающей жидкости. 15. Распределитель зажигания. 16. Свечи зажигания. 17. Электродвигатели стеклоочистителя. 18. Катушка зажигания. 19. Генератор ВАЗ 2121. 20. Запорный клапан карбюратора. 21. Стартер ВАЗ-2121. 22.
Электродвигатель омывателя ветрового стекла. 23. Регулятор напряжения. 24. Реле контрольной лампы заряда аккумуляторной батареи. 25. Аккумуляторная батарея. 26. Реле стеклоочистителя ВАЗ 2121. 27. Дополнительный блок предохранителей. 28. Основной блок предохранителей. 29. Выключатель контрольной лампы стояночного тормоза. 30. Выключатель контрольной лампы блокировки дифференциала. 31. Выключатель света заднего хода. 32. Выключатель контрольной лампы воздушной заслонки карбюратора. 33. Выключатель стоп-сигнала. 34. Электродвигатель отопителя. 35. Реле-прерыватель указателей поворота и аварийной сигнализации. 36. Дополнительный резистор электродвигателя отопителя. 37. Выключатель освещения приборов. 38. Переключатель света фар. 39. Переключатель указателей поворота. 40. Выключатель звуковых сигналов. 41. Переключатель стеклоочистителя. 42. Выключатель омывателя ветрового стекла. 43. Выключатель зажигания. 44. Выключатель наружного освещения. 45. Переключатель отопителя. 46. Выключатель очистителей и омывателя фар.
