Как устроена электропроводка Renault Logan. Где находятся основные разъемы и блоки управления. Какова распиновка диагностического разъема OBD-II. Как получить доступ к важным электрическим компонентам.

Содержание

Основные электронные блоки управления Renault Logan

Электрическая система Renault Logan включает в себя несколько ключевых электронных блоков управления (ЭБУ), отвечающих за работу различных систем автомобиля:

  • Блок предохранителей в салоне
  • ЦЭКБС (центральный электронный коммутационный блок салона)
  • ЭБУ автоматической коробки передач
  • Блок предохранителей и реле в моторном отсеке
  • ЭБУ системы питания сжатым природным газом (для версий с ГБО)
  • ЭБУ системы впрыска топлива
  • ЭБУ системы питания сжиженным газом (для версий с ГБО)
  • ЭБУ антиблокировочной системы тормозов (ABS)
  • ЭБУ подушек безопасности
  • Блок управления аудиосистемой

Расположение этих блоков продумано с точки зрения удобства обслуживания и защиты от внешних воздействий. Большинство из них находится в салоне автомобиля.


Диагностический разъем OBD-II: расположение и назначение

Диагностический разъем OBD-II играет ключевую роль в обслуживании и диагностике Renault Logan. Он расположен в вещевом ящике автомобиля, что обеспечивает удобный доступ для подключения диагностического оборудования.

Через этот 16-контактный разъем можно получить доступ к различным системам автомобиля для считывания кодов неисправностей и параметров работы. Основные контакты разъема OBD-II и их назначение:

  • Контакт 4: Масса (заземление)
  • Контакт 5: Сигнальная масса
  • Контакт 6: Шина CAN High
  • Контакт 7: K-линия (ISO 9141-2)
  • Контакт 14: Шина CAN Low
  • Контакт 15: L-линия (ISO 9141-2)
  • Контакт 16: Питание +12В от аккумулятора

Разъем R212: ключевое соединение в электросистеме Logan

Разъем R212 является одним из важнейших элементов электропроводки Renault Logan. Он обеспечивает соединение жгута проводов двигателя со жгутом проводов передней части автомобиля. Как получить доступ к разъему R212?

  1. Отключите аккумуляторную батарею
  2. Снимите крышку блока предохранителей и реле в моторном отсеке
  3. Найдите разъем R212 и разъедините его

Правильное обращение с разъемом R212 критически важно при проведении ремонтных работ, связанных с электрикой двигателя или передней части автомобиля.


Жгут проводов приборной панели: ключевые соединения

Жгут проводов приборной панели Renault Logan содержит несколько важных разъемов:

  • R2: соединение с задней проводкой
  • R3: подключение проводки двери водителя
  • R4: подключение проводки двери пассажира
  • R122: подключение проводки противотуманных фар
  • R212: соединение с проводкой двигателя
  • R164: подключение проводки электровентилятора системы охлаждения
  • R292: подключение проводки вещевого ящика и подушки безопасности пассажира

Для моделей с подогревом передних сидений также присутствует разъем R146, а для версий с передними боковыми подушками безопасности — разъемы R334 и R335.

Особенности доступа к ключевым разъемам Renault Logan

Доступ к различным разъемам электропроводки Renault Logan требует выполнения определенных процедур. Рассмотрим некоторые из них:

Доступ к разъему R2

  1. Снимите облицовку левой средней стойки
  2. Отверните коврик пола
  3. Разъедините разъем R2

Доступ к разъемам R3 и R4 (для Sandero)

  1. Отверните коврик пола
  2. Отсоедините соответствующий разъем

Доступ к разъему R122

  1. Снимите левую накладку (не снимая бампер и облицовку колесной арки)
  2. Разъедините разъем R122

Важно отметить, что при работе с разъемами, связанными с системами безопасности (например, подушки безопасности), необходимо соблюдать особые меры предосторожности, включая блокировку ЭБУ подушек безопасности и отключение аккумуляторной батареи.


Эволюция диагностических разъемов Renault: от 12-pin до OBD-II

Диагностические разъемы на автомобилях Renault прошли значительную эволюцию. До 1998 года использовался 12-контактный прямоугольный разъем. Его основные контакты включали:

  • K-линию диагностики АКПП
  • Массу
  • Питание +12В
  • K-линию и L-линию диагностики двигателя

После 1997 года Renault начал переход на 16-контактный разъем OBD-II в форме трапеции, который стал стандартом для большинства современных автомобилей. Этот разъем обеспечивает более широкие возможности диагностики и мониторинга систем автомобиля.

Расположение диагностического разъема в различных моделях Renault

Место установки диагностического разъема может отличаться в зависимости от модели Renault:

  • Renault Avantime (2002-2003): в ногах у переднего пассажира, под пластиковой крышкой
  • Renault Megane II (после 2002): за заглушкой внизу центральной консоли
  • Renault Scenic II (после 2003): под боксом-подлокотником или под резиновым ковриком между передними сиденьями
  • Renault Logan (после 2005): в бардачке, под пластиковой заглушкой
  • Renault Laguna II (после 2005): за пепельницей
  • Renault Master (2007): в подрулевом отсеке

Знание точного расположения диагностического разъема значительно упрощает процесс диагностики и обслуживания автомобиля.


Блок предохранителей Renault Logan 2: расположение и назначение

Блок предохранителей играет ключевую роль в защите электрической системы автомобиля. В Renault Logan 2 есть два основных блока предохранителей:

Блок в моторном отсеке

Расположен с левой стороны, рядом с аккумулятором. Защищен пластиковой крышкой. Основные предохранители и их назначение:

  • Ef1, Ef2 (40A): обогрев лобового стекла
  • Ef3 (50A): ABS/ESP
  • Ef4 (60A): иммобилайзер, питание предохранителей салона
  • Ef12 (40A): электровентилятор охлаждения
  • Ef13 (15A): система управления двигателем

Блок в салоне

Расположен слева под приборной панелью. Ключевые предохранители:

  • F1, F8 (30A): электростеклоподъемники
  • F11 (20A): центральный замок
  • F33 (15A): прикуриватель
  • F39 (40A): кондиционер

Знание расположения и назначения предохранителей позволяет быстро локализовать и устранить проблемы с электрикой автомобиля.


Жгуты проводов и разъёмы Рено Логан Сандеро (Renault Sandero Logan)


ЭЛЕКТРОННЫЕ БЛОКИ УПРАВЛЕНИЯ

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

1 — Блок предохранителей в салоне 2 — ЦЭКБС 3- ЭБУАКП 4 — Новый блок предохранителей и реле в моторном отсеке (модели Sandero или Logan выпуска после 17/ 05/2005) 5 — Прежний блок предохранителей и реле в моторном отсеке (Модели Logan (L90) выпуска до 17/ 05/2005) 6 — ЭБУ системы питания сжатым природным газом 7 — ЭБУ системы впрыска 8 — ЭБУ системы питания сжиженным газом 9 — ЭБУ ABS 10 — ЭБУ подушек безопасности 11 — Аудиосистема

ДИАГНОСТИЧЕСКИЙ РАЗЪЁМ

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

Диагностический разъем (1) установлен в вещевом ящике.

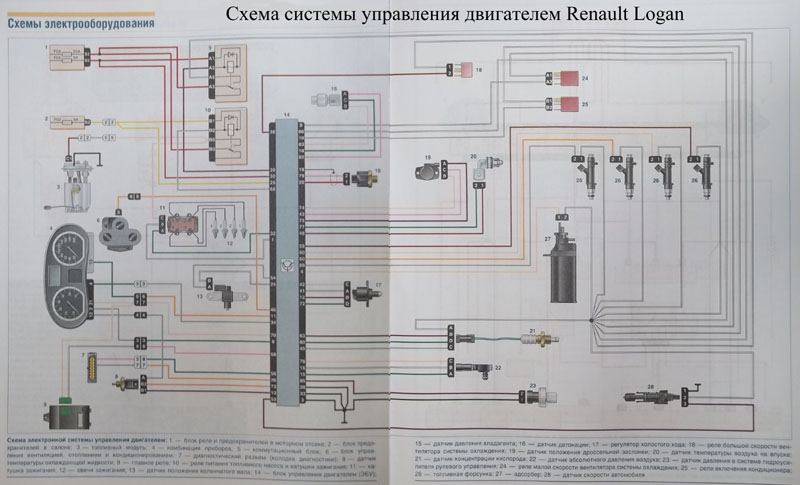

ЖГУТ ПРОВОДОВ ДВИГАТЕЛЯ

ДОСТУП К РАЗЪЕМАМ

1 — R212

Разъем R212 (соединение жгута проводов двигателя со жгутом проводов передней части автомобиля).

• Отключите аккумуляторную батарею.

• Снимите крышку блока предохранителей и реле в моторном отсеке.

• Разъедините разъем R212.

ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ

ДОСТУП К РАЗЪЕМАМ

1 — R2

Разъем R2 (проводка панели приборов/ подключение задней проводки).

Модели Sandero (B90)

2 — R3

Разъем R3 (проводка панели приборов/ подключение проводки двери водителя).

3 — R4

Разъем R4 (проводка панели приборов/ подключение проводки двери пассажира).

Все модели

4 — R122

Разъем R122 (проводка панели приборов/подключение проводки лротивоту-манных фар).

5 — R212

Разъем R212 (проводка панели приборов/подключение проводки двигателя).

7 — R164

Разъем R164 (проводка панели приборов/подключение проводки электровентилятора системы охлаждения двигателя).

8 — R292

Разъем R292 (проводка панели приборов/ подключение проводки вещевого ящика и подушки безопасности пассажира).

Переднее сиденье с подогревом

9 — R146

Разъем R146 (проводка панели приборов/подключение проводки переднего сиденья).

Передняя боковая подушка безопасности

10 — R334 и R335

Разъемы R334 и R335 (проводка панели приборов/подключение — проводки переднего сиденья).

1 — Доступ к разъемам R2

• Снимите облицовку левой средней стойки.

• Отверните коврик пола.

• Разъедините разъемы R2.

Модели Sandero (B90)

2 — Доступ кразъему RЗ

• Отверните коврик пола.

• Отсоедините разъем R3.

Модели Sandero (B90)

3 — Доступ к разъему R4

• Отверните коврик пола.

• Отсоедините разъем R4.

Все модели

4 — Доступ к разъему R122

Примечание:
Не снимайте бампер и облицовку колесной арки.

• Снимите левую накладку.

• Разъедините разъем R122.

5 — Доступ к разъему R212

• Снимите крышку (1) блока предохранителей и реле в моторном отсеке.

• Разъедините разъем R212.

6 — Доступ к разъему R164

• Заблокируйте ЭБУ подушек безопасности.

• Выключите зажигание.

• Отключите аккумуляторную батарею.

• Снимите:

— фронтальную подушку безопасности водителя,

— рулевое колесо,

— блок подрулевых переключателей,

— щиток приборов,

— аудиосистему,

— приборную панель.

• Разъедините разъем R164.

7 — Доступ к разъему R292

Подушка безопасности пассажира

• Заблокируйте ЭБУ подушек безопасности.

• Выключите зажигание.

• Отключите аккумуляторную батарею.

• Разъедините разъем R292.

Переднее сиденье с подогревом

8 — Доступ к разъемам R146

• Разъедините разъемы R146.

Передняя боковая подушка безопасности

9 — Доступ к разъемам R334 и R335

• Заблокируйте ЭБУ подушек безопасности.

• Выключите зажигание.

• Отключите аккумуляторную батарею.

• Разъедините разъемы R334, R335.


Распиновка диагностического разъема на автомобиле Renault

Распиновка разъемаПримечаниеМарка и год выпускаПодробная информация
112-ти контактный прямоугольный разъем12-ти контактный прямоугольный разъемвсе модели до 1998 гг.

216-ти контактный разъем OBD-II в форме трапеции16-ти контактный разъем OBD-II в форме трапециичасть моделей после 1997 г.
Тип разъема №1 — 12-ти контактный прямоугольный разъем
Марки и года (ориентировочно): все модели до 1998 гг.Назначение выводов диагностического разъема

 Вывод       Назначение
1    K-линия диагностики АКПП (AD4)
2    Масса
6    Питание +12В
7    K-линия диагностики АКПП (M)
8    L-линия диагностики двигателя (системы Siemens/Bendix/Renix SPI/MPI)
9    K-линия диагностики двигателя (системы Siemens/Bendix/Renix SPI/MPI)
10    L-линия диагностики двигателя (системы Fenix 5, Magneti Marelli 06R, Motronic M4. 4.2)
11    K-линия диагностики двигателя (системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2), ABS, AirBag

Типичное расположение: под капотом в моторном отсеке. Как правило, на перегородке между моторным отсеком и салоном
Распиновка разъема
Тип разъема №1 — 12-ти контактный прямоугольный разъем
Тип разъема №2 — 16-ти контактный разъем OBD-II в форме трапеции
Марки и года (ориентировочно): часть моделей после 1997 г. Назначение выводов диагностического разъема

 Вывод       Назначение
2    J1850 Шина+
4    Заземление кузова
5    Сигнальное заземление
6    Линия CAN-High, J-2284
7    К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10    J1850 Шина-
14    Линия CAN-Low, J-2284
15    L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16    Питание +12В от АКБ

Типичное расположение: в салоне под торпедой со стороны водителя
Распиновка разъема
Тип разъема №2 — 16-ти контактный разъем OBD-II в форме трапеции
Примеры расположения разъема на отдельных моделях автомобилей Renault
Примеры расположения разъема на отдельных моделях автомобилей RenaultRenault Avantime (2002-2003 гг. ) Расположение: в ногах у переднего пассажира. Для доступа к разъему демонтировать пластмассовую крышку
Примеры расположения разъема на отдельных моделях автомобилей Renault Renault Megane II (после 2002 г. включительно) Расположение: за заглушкой внизу центральной консоли (под отверстием для карточки-ключа). Для доступа снять заглушку
Примеры расположения разъема на отдельных моделях автомобилей RenaultRenault Scenic II (после 2003 г. включительно) Расположение: на автомобилях с боксом-подлокотником — под ним. Для доступа сдвиньте бокс-подлокотник («хлебницу») назад. Под ним за пластиковой крышкой диагностическая колодка
Примеры расположения разъема на отдельных моделях автомобилей RenaultRenault Scenic II (после 2003 г. включительно) Расположение: на автомобилях без бокса-подлокотника — под резиновым ковриком между передними сиденьями. Для доступа достаньте резиновый коврик (нужно подцепить край — например, мелкой монетой или плоской отверткой). Под ним диагностическая колодка
Примеры расположения разъема на отдельных моделях автомобилей RenaultRenault Logan (после 2005 г. включительно) Расположение: в бардачке. Для доступа к разъему откройте бардачок, освободите его от вещей — разъем находится на дальней стенке бардачка под пластиковой заглушкой
Примеры расположения разъема на отдельных моделях автомобилей Renault Renault Laguna II (после 2005 г. включительно) Расположение: за пепельницей. Для доступа достать пепельницу. За пепельницей серо-желтый разъем OBD-II под серой крышкой
Примеры расположения разъема на отдельных моделях автомобилей Renault Renault Master (2007 г.) Расположение: в подрулевом отсеке. Для доступа повернуть слева и справа от руля две защелки и открыть вниз крышку подрулевого отсека предохранителей. Разъем черно-желтого цвета находится в нижнем левом углу отсека



  • Оцените материал

    • 3.5
    • 1
    • 2
    • 3
    • 4
    • 5

    8

Другие материалы в этой категории: « Peugeot Scania »

Добавить комментарий

Схема блока предохранителей Dacia/Renault Logan 2 и реле с назначением и расположением

RenaultОтзывов: 4

Renault Logan 2 относится к классу бюджетных автомобилей. В Европе он также известен под названием Dacia Logan 2 . Выпускался с кузовами универсал и седан. Выпускался в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 годах. За это время модель прошла рестайлинг. В этой публикации мы покажем, где находятся коробки с предохранителями и реле 2-го 9-го. 0006 поколения Рено Логан расположены их фотографии и схемы с назначением элементов, а так же показано как заменить предохранитель прикуривателя.

Обращаем Ваше внимание на то, что количество элементов, а также их расположение в коробках зависит от комплектации и года выпуска автомобиля и может отличаться от предоставленной информации.

Моторный отсек

Монтажная коробка расположена с левой стороны, рядом с аккумулятором и закрыта пластиковой крышкой.

Diagram

Designation

  1. Battery terminal
  2. Air Conditioning Compressor Diode
0037 20А Реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Ef1 40A Right windscreen heating element
Ef2 40A Left windshield heating element
Ef3 50А ABS/ESP
Ef4 60А Иммобилайзер, цепь питания предохранителей салона F28-F31
Ef5 60A Power supply for passenger compartment fuses F11, F23 – F27, F34 and F39
Ef6 30А ABS/ESP
Ef7 30A Heated rear window and mirrors
Ef8 15А Фары противотуманные передние
Ef9 15А Подогрев сидений
0038
Ef11 25A Fuse for the relay of the engine management system
Ef12 40A Electro cooling fan
Ef13 15A Engine management system
Er1 35A Relay for left обогрев стекла
Er2 35A Реле обогрева правого стекла
Er3 20A Реле топливного насоса
Er4
Er5 35А Реле управления двигателем

Подкапотное пространство

Как у этого агрегата 1-го поколения устанавливается в конце слева.

Схема

Назначение

резерв 9 00036
F1 30А электростеклоподъемники
F2 10A high beam left headlight
F3 10A high beam right headlight
F4 10A low beam left headlight
F5 10A high beam right headlight
F6 5А задние габариты, подсветка номера, подсветка
F7 5А передние габариты
F8 30А электрические стеклоподъемники задние
F9 7.5A rear fog lamp
F10 15A horn
F11 20A central locking
F12 3А ABS/ESP
F13 10A освещение салона, кондиционер
F14 5A датчик угла поворота рулевого колеса
F15 15A омыватель стекла, парковочный радар, фонарь заднего хода
F16 5A audio system, heated glass, speed limiter
F17 7. 5A DRL
F18 7.5A brake light
F19 5A control system
F20 5A Подушки безопасности
F21 7.5a0038
F24 15A Индикатор направления
F25 10A СИСТЕМА
F26 15A ELECTRICLER BIT
F28 резерв
F29 25A переключатели на рулевой колонке (вход дальнего света)
F30 F31 10A instrument cluster
F32 7.5A audio system
F33 15A cigarette lighter
F34 15A diagnostic connector
F35 5A Обогрев наружных зеркал
F36 5A Привод зеркал
F37 30A Стартер
F38

037 30A wiper

F39 40A air conditioner
R1 35A air conditioner relay
R2 35A rear defogger relay

For the cigarette lighter fuse 33 15A is responsible .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
