распиновка OBD 2 ВАЗ ГАЗ

  1.    Главная
  2.   »   распиновка OBD 2 ВАЗ ГАЗ

Так же Вы можете ознакомиться с распиновкой диагностических разъемов

диагностический разъем Рено
диагностический разъем Опель
диагностический разъем KIA

В настоящее время подавляющее число иномарок, а так же автомобилей отечественного производства имеют OBD2 диагностический разъем. Через данный разъем Вы можете подключать диагностическое оборудование для диагностики Вашего автомобиля, а так же подключать бортовые компьютеры и прочие устройства, работающие через диагностическую колодку.

Иногда у пользователей возникает вопрос по распиновке диагностических колодок тех или иных марок автомобилей. Для Вашего удобства мы предлагаем готовые переходники для работы с различными диагностическими колодками автомобилей. Однако если Вы забыли приобрести переходник для Вашего автомобиля либо Вам понадобилось в экстренных условиях его изготовить, либо подключить адаптер напрямую, то в данной статье Вы найдете информацию о распиновке колодок стандарта OBD 2, а так же автомобилей Российского и импортного производства.

Распиновка колодки OBD 2 (наиболее распостраненный вариант в иномарках с 2002 года, а так же устанавливается во все автомобили ВАЗ после 2002 г.в.):

Обозначения контактов:

7-K-линия диагностики

4/5 — GND выступающие контакты

16 — питание адаптера +12В

Распиновка колодки ВАЗ до 2004 года:

Обозначения контактов:

M — k-линия диагностики

H или G — питание адаптера +12В

При подключении адаптера без колодки напрямую к проводам, питание лучше брать от прикуривателя, так как изображенный на рисунке H контакт в зависимости от модели, может быть не разведен, а при использовании G контакта бензонасос дает очень большие импульсы которые могут повредить адаптер.

(В 99% случаях Вы можете использовать и указанные контакты т.к. повреждение адаптеров от бензонасоса практически не встречается.)

Разъем ГАЗ (Газель) УАЗ

Обозначения контактов:

2 — Питание адаптера +12В

12 — масса

10 — L-линия диагностики (может быть не разведена, как правило не используется)

11 — K-линия диагностики

Распиновка колодки Daewoo Nexia n100, Matiz, Chevrolet Lanos, ZAZ Chans:

Разъем M — К — линия для диагностики

Разъем А — масса

Разъем H — +12В (напряжение в данном разъеме может отсутствовать на некоторых моделях автомобилей)

Разъем G — +12В от замка зажигания (возможно отсутствие напряжения при включенном зажигании и незаведенном двигателе на некоторых моделях автомобилей

Если Вас интересует расположение диагностической колодки в Вашем автомобиле, а так же распиновка диагностических колодок автомобилей других марок. То Вы можете ознакомиться с ними через систематизированный каталог диагностических адаптеров. Скачать распиновку колодок автомобилей.

Расположение и распиновка диагностического разъема в ВАЗ 2107

В конструкции автомобиля ВАЗ 2107 предусмотрено наличие специализированного разъема, главным назначением которого является изучение технического состояния транспортного средства. Сегодня такие устройства изготавливаются по одному стандарту OBD2. Причем диагностический разъем на ВАЗ 2107 типа OBD2 устанавливается с 1995 года, а до этого автомобили оснащались устройствами типа OBD1. Рассмотрим подробней, что это за устройство, и какое его назначение в конструкции семерки.

Где находится диагностический разъем

Рассматриваемый тип устройства, который еще также называется диагностической колодкой, в конструкции семерки и других автомобилей служит для того, чтобы произвести проверку состояния ТС на наличие ошибок и неполадок. После такой манипуляции можно принимать решение о необходимости ремонта или замены деталей и механизмов.

Конструктивно разъем представляет собой контактное соединение с большим количеством выводов. К этому соединению подключается автономный источник (компьютер), и при помощи специальных программ проводится проверочное мероприятие. На семерке диагностический разъем расположен в салоне со стороны пассажира под бардачком. Кстати, на многих моделях автомобилей отечественного и зарубежного производства, разъем также находится в этом месте.

Чтобы произвести подключения компьютера к автомобилю через соединение, не понадобится ничего разбирать, снимать или откручивать. Проверку можно проводить, находясь в салоне автомобиля, так как суть этого процесса в том, чтобы выявить ошибки в работе двигателя.

Расположение разъема под бардачком

Зная, где находится соединительный элемент, разобраться с подключением к компьютеру не составит большого труда. Для соединения компьютера с автомобилем через разъем OBD2 понадобится специальный кабель с соответствующими штекерами (коннекторами). Однако есть способ проще, чтобы не покупать кабель. Для этого нужно соединить два контакта в колодке, чтобы ЭБУ показал коды ошибок. Перед соединением контактов понадобится разобраться с распиновкой колодки на ВАЗ 2107.

Распиновка контактов диагностического разъема ВАЗ 2107

Что такое и зачем нужна колодка для диагностики в конструкции семерки, известно, поэтому при необходимости воспользоваться ею, может понадобиться информация о распиновке. Распиновкой называется обозначение и расшифровка каждого контакта. В конструкции семерки используется 2 типа разъемов — 12-контактные прямоугольные и 16-контактные трапециевидные. Определение ошибок можно выполнить не только при помощи компьютера и специальных программ, но еще и своими руками. Для этого нужно знать распиновку, чтобы правильно соединить необходимые контакты для проверочных манипуляций.

Рассмотрим, что собой представляет распиновка каждого типа диагностических колодок.

Прямоугольная 12-ти контактная колодка

Такие типы устройств устанавливались на все инжекторные автомобили, которые выпускались до 2002 года.

Разберемся с обозначением контактов:

  1. A — масса.
  2. B — диагностическая линия двигателя.
  3. C — AIR.
  4. D — лампа самостоятельной проверки или потенциометр.
  5. H — питание 12В.
  6. G — управление бензонасосом.
  7. J — гнездо для проверки состояния подушек безопасности.
  8. M — линия проверки двигателя и ABS.

Трапециевидная 16-ти контактная колодка

После 2002 года отечественные автомобили начали оснащаться колодками в форме трапеции, на которых увеличилось количество контактов с 12 до 16. Рассмотрим назначения основных шин:

  • 2 — плюсовой контакт.
  • 4 — заземление кузова.
  • 5 — сигнальное заземление.
  • 10 — минусовой контакт.
  • 15 — линия диагностики.
  • 16 — питание от аккумулятора 12В.

Когда известно, как выглядит распиновка диагностического разъема, не составит труда выполнить диагностику автомобиля самостоятельно. Ниже приведена схема устройства колодок с 12 и 16 контактами, а также штекером, с обозначением основных контактов.

OBD-II

Как проводится диагностика

Чтобы произвести диагностику без специального оборудования, понадобится выполнить такие манипуляции:

  1. Соединить контакт «B» с массой «A».
  2. Включить зажигание в положение запуска мотора, но при этом двигатель не запускать.
  3. После этого сигнальная лампа «Check Engine» покажет код 12. Считать его можно следующим образом: сначала коротко мигает один раз лампа, и после непродолжительной паузы, повторяется двойное мигание на протяжении 2 секунд. Этот код считывается, как «1» и «2», что получается «12».
  4. Код «12» обозначает, что программы работают исправно.
  5. После проверки исправности работы программы будут высвечиваться ошибки (при их наличии). Считывать ошибки нужно по аналогичному принципу проверки.

Теперь, когда известно назначение колодки для выявления ошибок, каждый сможет самостоятельно провести диагностические процедуры без необходимости посещения специалиста. После того, как будут указаны ошибки, нужно расшифровать их, и приступать к проверке исправности тех или иных узлов автомобиля. С таким устройством, управление которым основывается на работе блока управления, можно быстро выявить наличие неисправности датчиков, чтобы предотвратить серьезные поломки.

Для проведения более точных действий, понадобится купить специальный провод, и с его помощью соединиться с компьютером. Специальная программа отобразит все имеющиеся ошибки и сбои, с которыми нужно бороться уже физически.

2 — диагностический разъем 16 pin, распиновка

Диагностический разъем (DLC — Diagnostic Link Connector)

Стандарт OBDII регламентирует наличие и расположение 16-контактного диагностического разъема (DLC — Diagnostic Link Connector) трапециевидной формы. Разъем должен быть расположен не далее, чем в 2 футах (0.61 метра) от рулевого колеса.

Стандарт SAE J1962 определяет выводы разъема:

1. По усмотрению производителя. GM: J2411 GMLAN/SWC/Single-Wire CAN.

2. Bus positive Line of SAE-J1850 PWM and SAE-1850 VPW

3. Ford DCL(+) Argentina, Brazil (pre OBD-II) 1997-2000, USA, Europe, etc. Chrysler CCD Bus(+)

4. Chassis ground

5. Signal ground

6. CAN high (ISO 15765-4 and SAE-J2284)

7. K line of ISO 9141-2 and ISO 14230-4

8. —

9. —

10. Bus negative Line of SAE-J1850 PWM only (not SAE-1850 VPW)

11. Ford DCL(-) Argentina, Brazil (pre OBD-II) 1997-2000, USA, Europe, etc. Chrysler CCD Bus(-)

12. —

13. —

14. CAN low (ISO 15765-4 and SAE-J2284)

15. L line of ISO 9141-2 and ISO 14230-4

16. Battery voltage

Использование нераспределенных контактов остается на усмотрение производителя автомобиля.

Местонахождение диагностических колодок (DLC) на некоторых отечественных автомобилях различных марок:

ВОЛГА — под капотом, на стенке моторного отсека, на стороне пассажира

ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой

ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с ЭБУ

ВАЗ 2109 Высокая панель — за центральной консолью.

ВАЗ 2108—2115 «европанель» — разъем находится перед КПП, прямо под прикуривателем и тем, что называют «ниша для мелочей». Разъем закрыт декоративной крышкой.

Шевроле-Нива — OBD-II, около замка зажигания , частично прикрыт кожухом рулевого управления.

ВАЗ 11183 «Калина» — Под нишей для мелочей рядом с ручкой КПП.

ВАЗ 21126 «Приора» — за «бардачком».

Лада Ларгус — внутри бардачка

Лада Гранта — слева от переднего пассажира, внизу у дефлектора вентиляции (на фото виден адаптер Elm327 Bluetooth, вставленный в диагностический разъем)

Иногда разъем OBD-II устанавливается на автомобили, вообще не поддерживающие ни один из OBD-II-протоколов. В таких случаях необходимо пользоваться сканером, рассчитанным на работу с заводскими протоколами конкретной марки автомобиля — например, это касается автомобилей Opel Vectra B европейского рынка 1996-1997 гг.

Также бывают обратные ситуации, когда на автомобиле установлен нестандартный разъем, но при этом автомобиль поддерживает один из диагностических протоколов OBD-II.

Диагностический разъем ВАЗ 2110: доработка своими руками (фото)

Современные автомобили ВАЗ 2110 имеют систему диагностики неисправностей, которая может много рассказать не только специалисту СТО, но и обычному водителю, если он знает, как правильно считывать а также расшифровывать коды ошибок.

Для того, чтобы считывать коды, или в случае замены диагностического оборудования, необходимо знать, что диагностический разъем на ВАЗ 2110 расположен под консолью приборной панели слева, здесь же – распиновка на каждый кабель.

Диагностический разъем ВАЗ 2110

Как понять, что машина неисправна?

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

Статью, посвящённую распиновке панели приборов ВАЗ 2110, находится здесь: https://vazweb. ru/desyatka/elektrooborudovanie/raspinovka-paneli-priborov.html

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера.

Связь с контроллером осуществляется с помощью колодки диагностики.

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

Заводской контролер

На большинстве автомашин ВАЗ 2110 установлен контроллер «Январь-4». Обратная связь в нем не предусмотрена. Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявлений неисправностей в таком контролере не так уж много – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61.

Подробнее о том, как произвести ремонт и замену датчика скорости, можно прочитать здесь: https://vazweb.ru/desyatka/elektrooborudovanie/datchik-skorosti.html

Вычисление кодов

Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

ЭБУ Январь 4 для ВАЗ 2110

Само диагностика происходит так:

  • Соединяете контакт «В», который имеет колодка диагностики и «массу»;
  • Ключ в зажигании поворачиваете на третье положение, машину не заводите;
  • Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
  • Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.

Об устройстве и принципе функционирования проводки можно прочитать здесь: https://vazweb.ru/desyatka/elektrooborudovanie/provodka.html

Установка нового адаптера

Для ВАЗ 2110 подходят современные адаптеры elm 327 с программой (проколом) OBD-II. Их установка возможна и своими руками. Для начала нужно приобрести elm 327, кабель к нему. Расположение диагностического разъема вам уже известно. Обязательно изучите инструкцию, в которой указана распиновка колодки, и местоположение каждого разъема.

Схема подключения ELM327 к диагностической колодке 12 PIN

Колодка снимается довольно легко. В каждый разъем колодки вставляете свой кабель, обязательно сверяя, чтобы распиновка elm 327 соответствовала указаниям производителя. Проверьте, чтобы каждый разъем был правильно подключен, и каждый кабель соответствовал своему месту. После этого колодка устанавливается на свое место.

Подключение диагностического разъема к колодке

Программы определения неисправностей для elm 327 можно скачать в интернете, причем многие – бесплатной версии. Теперь ваш ВАЗ готов к выявлению ошибок в различных системах авто, а коды ошибок вы всегда можете скачать у нас.

Подключение диагностического разъема к колодке

Подключение диагностического разъема к колодке

Материалы для скачивания:

Распиновка на некоторые автомобили

Коды ошибок OBD 2

Коды ошибок ВАЗ

Коды ошибок для контролеров Микас 10.3/11

Оцените статью: Поделитесь с друзьями!

ВАЗ 21099 — распиновка диагностического разъема, местоположение

При наличии некоторого опыта поиск неисправности в системе инжекторного двигателя авто можно осуществлять «вручную», то есть при помощи мультиметра и на основании собственных наблюдений за поведением мотора.

Но выполнение этой задачи значительно облегчается поиском неисправностей и ошибок в памяти ЭБУ (контроллера), для чего на автомобилях, в том числе и на ВАЗ 21099, устанавливается разъём для диагностики.

Крепится он к низу полки под бардачком, рядом с дополнительным блоком реле и предохранителей:

Разъём GM12

До 2002 года на инжекторных ВАЗ 2108-99 устанавливались 12-ти контактные прямоугольные разъёмы стандарта GM12 со следующей распиновкой:

  • А – «масса»;
  • В – L-линия диагностики;
  • D – СО-потенциометр;
  • G – управление бензонасосом;
  • H – +12В питание;
  • M – К-линия диагностики.

Некоторые провода могут отсутствовать, но это не помешает Вам провести диагностику. Самый простой способ прочитать ошибки, накопленные в памяти ЭБУ, можно следующим образом:

  • при выключенном зажигании соедините перемычкой выводы А и В;
  • включите зажигание, не запуская двигатель;
  • лампа «Check engine» трижды выдаст код «12», после чего будут выдаваться коды ошибок, также по три раза каждый;
  • завершение операции заканчивается также кодом «12».

Первая цифра кода обозначается количеством «длинных» вспышек лампы, вторая – «короткими» вспышками.

Разъём OBD 2

OBD 2 – это международный стандарт диагностики. Им регламентируются требования к диагностическому оборудованию, унифицируются коды ошибок, – в общем, практически всё, что связано с диагностикой.

На ВАЗ 21099, выпускаемых с 2002 года, стали устанавливать разъём диагностики, соответствующий стандарту OBD 2. Внешне от вазовского он отличается трапециевидной формой:

Осуществить диагностику на инжекторной ВАЗ 21099 можно с помощью автосканера (например, на базе процессора elm 327). Делается это с предварительной установкой приложения, продающегося в комплекте лицензионного сканера, даже при помощи смартфона. Войдя в установленное приложение, Вы легко установите коды ошибок, а также удалите их.

Правда, рынок завален китайской продукцией, которая «не видит» ЭБУ отечественных машин, поэтому у Вас есть два пути:

  • перепрошить китайский сканер;
  • приобрести кабель для диагностики, подключаемый к ноутбуку, марки Vag-com.

Если у Вас на машине «старая» колодка GM12, то подключиться к сканеру или кабелю поможет такой переходник:

Впрочем, в тех случаях, когда потребуется вывод ошибок на компьютер, а переходника нет, то подключиться можно, самостоятельно подсоединившись к любому из разъёмов для диагностики, используя такую схему соответствия:

Штекер диагностики ваз 2112

Контроль состояния автомобиля на слух, запах, ощупь, визуально позволяет акцентировать внимание водителя на возникающих проблемах. Авто Ваз 2110 оборудовано электронными устройствами контроля работы двигателя, узлов, механизмов. Разобраться в ситуации позволит внешнее диагностическое устройство.

Статья ответит на вопросы:

  • где разъем диагностики находится,
  • какие диагностические разъемы устанавливаются на ваз 2110,
  • какой сканер выбрать,
  • как подключается адаптер,
  • что позволяет узнать тестирование транспортного средства.

Производители транспортных средств, выпуская новые модели, стремятся придерживаться международных стандартов. Изготовить автомобиль – половина дела. Обеспечить сервисную эксплуатацию автомобиля, унифицировать обслуживание – задача более важная. Разработчики ваз 2110, пытаясь не отставать, оснастили машину девятью датчиками, восемью исполнительными устройствами (количество датчиков, устройств зависит от варианта комплектации, исполнения машины), электронными спидометром, тахометром, контролерами, противоугонной системой.

Принцип работы диагностического разъема

Информация собирается, обрабатывается, сохраняется. Опросить электронный блок управления, просмотреть сообщения об ошибках, найти, устранить неисправности поможет внешнее тестовое оборудование, подключаемое к диагностическому разъему, находящемуся внутри салона. Европейский стандарт, стартовавший в 2000 году, определяет располагать тестовое подключение непосредственно возле водительского сидения на расстоянии протянутой руки (до 1 метра). Точное место не указывается. Доступ должен быть свободным, исключать выполнение дополнительных манипуляций гаечными ключами.

Создатели европейских легковушек размещают диагностические колодки под:

  • приборной панелью,
  • рычагом ручного тормоза,
  • рулевой колонкой,
  • пепельницей.

Важно. На ваз 2110 диагностический разъем закреплен в нише под рулем со стороны водителя.

Информация, выдаваемая электронным блоком автомашины, использует специальный алгоритм обмена данными. Протокол OBD2 (бортовой диагностики второй версии), разработанный США, признан обязательным стандартом проверки авто с двигателями внутреннего сгорания. Оговаривается система команд, электрические сигналы, порядок обмена. Форма разъема однозначно не установлена. Исторически сложилось применять, начиная с 2000 года, двухрядный 16-ти контактный разъем трапециевидной формы. Одновременно ваз 2110 продолжает эксплуатировать 12-ти контактный стык GM-12 старого образца. Грузовые, коммерческие автомашины заводы-изготовители оснащают разъемами других типов.

Выбор диагностического оборудования

Спрос порождает предложения. Интернет – магазины пестрят рекламой диагностических устройств, проверяющих всевозможные марки автомобилей разных лет выпуска. Рассматриваются адаптеры, удовлетворяющие широкий круг неподготовленных пользователей. Выбор делает покупатель. Одни автолюбители желают выполнять периодический контроль, поддерживать рабочее состояние транспортного средства, используют ноутбук, планшет. Другим нравится быть пилотом авиалайнера, постоянно наблюдая изменение десятков параметров на смартфоне, подключив тестовый прибор стационарно. Выпускаемые диагностические приборы удовлетворят различные пожелания.

Автовладельцам ваз следует обратить внимание на устройства, предназначенные тестировать автотранспорт VAG Group (48 автомобилестроительных предприятий, выпускающих брендовые авто в 21 стране мира). Стремясь выйти на мировой рынок, разработчики ваз ориентировались на электронные блоки с логикой построения шин концерна VAG. Сканер должен поддерживать необходимый протокол. Проверка автомашин, произведенных до 2007 года, выполняется по шине K-Line. Новые автомобили работают по CAN-шине, K-Line шина на разъеме не предусмотрена.

ELM 327

Лидерство популярности занимает адаптер ELM 327 с версией прошивки 1.5 проводного (USB), беспроводного (WiFi, Bluetooth) исполнения. Проводная связь работает устойчивее, исправный сканер считывает информацию с первого раза. Желательно выбирать устройство, построенное на оригинальной микросхеме (основной ЧИП указывается в описании). Поддерживает 5 протоколов тестирования легковых машин, оборудованных инжектором, выпускавшихся после 1996.

Краткие возможности устройства:

  • читает, очищает ошибки, выключает индикатор «Check Engine»,
  • отображает параметры двигателя, топливной системы, положение заслонок в реальном времени,
  • сохраняет данные в файлах разных форматов, выдает на распечатку,
  • комплектуется дисковым носителем, содержащим бесплатные диагностические программы.

Дополнением является переходник, позволяющий подключить сканер OBD2 на стык GM12. Существует несколько вариантов решения данного вопроса.

  1. Наиболее цивилизованный. Заказать в Интернет – магазине универсальный переходной кабель. Подождать несколько дней (отечественные поставщики), 3-4 недели (Али-экспресс). Подключить, пользоваться.
  2. Более хлопотный. Запастись терпением, временем, запчастями, инструментами. Заменить бортовой GM12 гнездовым разъемом (по-простому мама) стандарта OBD2.
  3. Наименее надежный. Подключать диагностический адаптер, применяя провода. Имеет отрицательные моменты: ненадежные контакты, возможность ошибки подключения при очередном тестировании, сложность использования в движении.

Схема распайки 16-ти контактной колодки вместо 12-ти контактной: GM12 OBD2; A – масса 4; 5H – плюс 16; M – K-Line 7

Сеть Интернет предлагает различные способы подключения, возможно использовавшиеся ранее. Предоставленный вариант схемы гарантированно работает.

Успешное подключение тестового прибора позволяет начать проверку. Инструкция пользователя адаптера прилагается на электронном носителе.

  • Предварительно необходимо подготовить компьютер, смартфон.
  • Загрузить, установить программы.
  • Подсоединить адаптер (проводной USB вариант).
  • Включить питание ключом зажигания.
  • Запустить программу, выбрать вид диагностики.
  • Следовать инструкциям к программе. Коды обнаруженных ошибок расшифровываются по таблицам, прилагаемым к программе, найденным в сети Интернет.

Программное обеспечение, разработанное для диагностического оборудования, бывает платное, условно бесплатное (коммерческая версия содержит больше функций), бесплатное. Первое поставляется специализированным сервисным центрам, станциям технического обслуживания. Содержит возможности контроля, изменения режимов работы двигателя, узлов, механизмов. Другие два годятся обычным автовладельцам, давая возможность поддерживать работоспособность транспортного средства.

Современные автомобили ВАЗ 2110 имеют систему диагностики неисправностей, которая может много рассказать не только специалисту СТО, но и обычному водителю, если он знает, как правильно считывать а также расшифровывать коды ошибок.

Для того, чтобы считывать коды, или в случае замены диагностического оборудования, необходимо знать, что диагностический разъем на ВАЗ 2110 расположен под консолью приборной панели слева, здесь же – распиновка на каждый кабель.

Диагностический разъем ВАЗ 2110

Как понять, что машина неисправна?

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера.

Связь с контроллером осуществляется с помощью колодки диагностики.

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

Заводской контролер

На большинстве автомашин ВАЗ 2110 установлен контроллер «Январь-4». Обратная связь в нем не предусмотрена. Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявлений неисправностей в таком контролере не так уж много – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61.

Вычисление кодов

Чаще всего «расшифровывают» коды диагностической программы специальным прибором. Однако на ВАЗах это не так уж трудно сделать своими руками.

ЭБУ Январь 4 для ВАЗ 2110

Само диагностика происходит так:

  • Соединяете контакт «В», который имеет колодка диагностики и «массу»;
  • Ключ в зажигании поворачиваете на третье положение, машину не заводите;
  • Сначала упомянутая лампа «CHECK ENGINE» трижды подряд, вспышками высвечивает код 12. Он, собственно, ни о какой неисправности не сигнализирует, а просто показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает один раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее двух секунд, мигает два раза подряд (двойка). Вот и получилась цифра два. И так повторяется три раза, чтобы водитель разобрал эти знаки;
  • Теперь нужно быть внимательным, чтобы не пропустить неисправностей. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если таковые есть. Точно так же – вспышками и паузами.

Установка нового адаптера

Для ВАЗ 2110 подходят современные адаптеры elm 327 с программой (проколом) OBD-II. Их установка возможна и своими руками. Для начала нужно приобрести elm 327, кабель к нему. Расположение диагностического разъема вам уже известно. Обязательно изучите инструкцию, в которой указана распиновка колодки, и местоположение каждого разъема.

Схема подключения ELM327 к диагностической колодке 12 PIN

Колодка снимается довольно легко. В каждый разъем колодки вставляете свой кабель, обязательно сверяя, чтобы распиновка elm 327 соответствовала указаниям производителя. Проверьте, чтобы каждый разъем был правильно подключен, и каждый кабель соответствовал своему месту. После этого колодка устанавливается на свое место.

Подключение диагностического разъема к колодке

Программы определения неисправностей для elm 327 можно скачать в интернете, причем многие – бесплатной версии. Теперь ваш ВАЗ готов к выявлению ошибок в различных системах авто, а коды ошибок вы всегда можете скачать у нас.

Подключение диагностического разъема к колодке

Подключение диагностического разъема к колодке

Уважаемые покупатели, во избежание ошибок при отправке разъёма диагностического 367-2АХ «CARGEN» для подключения бортового компьютера, в строке «Комментарий» указывайте, разъём (12 или 16 контактов) , модель вашего автомобиля, год выпуска, старого или нового образца.

Автомобили современного поколения оснащены специальным электронным блоком управления, который сокращенно называется ЭБУ. Именно этот блок запоминает любые неисправности, которые могут проявить себя как в автомобильном двигателе, так и в различных электрических системах. Чтобы подключить блок к оборудованию, для диагностики используется специальный разъем.

Коннектор 367-2АХ старого образца европейский стандарт OBD-II ЕВРО-3 и 4 с 16 контактами в сборе с проводами, является одним из элементов жгута системы зажигания. Может быть использован для самостоятельного изготовления кабеля. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем, можно ставить на автомобиль.

Каждый автолюбитель, который самостоятельно следит за технической исправностью своего автомобиля, обязательно должен знать, где именно находится диагностический разъем.

На различных автомобилях диагностическая колодка 367-2АХ ВАЗ ЕВРО-3 и 4 (16 pin) старого образца находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной.

Рассмотрим несколько машин ВАЗ в качестве примера:

– на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;

– на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;

– на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;

– на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;

Датчики системы управления выдают контроллеру информацию о параметрах работы двигателя и автомобиля, на основании которых он рассчитывает момент, длительность и порядок открытия топливных форсунок, момент и порядок искрообразования.

РАСПИНОВКА РАЗЪЕМА OBD 2 (367-2АХ «CARGEN») ЕВРО-3 и 4 с/о:

Назначение контактов диагностической колодки:

4) Заземление кузова

5) Сигнальное заземление

6) Линия CAN-High, J-2284

7) К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

14) Линия CAN-Low, J-2284

15) L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

16) Питание +12 В от аккумулятора

Зная, где именно располагается диагностический разъем, автовладелец сможет в любое время самостоятельно проверить техническую исправность собственного четырехколесного друга и своевременно заменить вышедшие из строя комплектующие.

К такой проверке можно приступать после активации тест-программы. С помощью последней впору решить следующие проблемы:

– отрегулировать подачу топлива;

– найти причину неисправности в трансмиссии;

– своевременно выявить неполадки в прошивке ЭБУ.

Чтобы проверка работы была сделана верно, нужно не только знать месторасположения разъема, но и правила использования прибора для диагностики. Поэтому перед приобретением тестирующего элемента специалисты рекомендуют тщательно изучить его особенности, чтобы точно понимать полученные результаты диагностики и своевременно устранять любые, пусть даже незначительные неисправности. Выполнить диагностику автомобиля можно не только на СТО, но и самостоятельно. Для этого достаточно выбрать подходящий бортовой компьютер.

Поэтому перед покупкой тестирующего аппарата следует изучить особенности тестирования. Получаемые результаты укажут на все проблемы в работе ЭБУ. Нужно уметь разбираться в указанных неполадках и научиться верно их исправлять. После считывания кодов ошибок их расшифровывают, используя специальную таблицу.

Щелкните чтобы открылось

Нужно знать правила подключения и использования проверочного прибора.

Часто автовладельцы переносят РАЗЪЕМ OBD 2 (367-2АХ) ЕВРО-3 и 4 с/о, оставляя муляж разъёма на штатном месте.

Угонщики авто, знающие, где именно находится на Приоре, Калине диагностический разъем, довольно просто отключают машину от сигнализации и без проблем ее угоняют.

А вот если этот элемент находиться в другом месте, то в несколько раз усложняется процесс угона и тем самым предотвращается возможное преступление.

Переместить разъем, конечно же, можно, но специалисты рекомендуют обратиться за такой услугой на СТО, чтобы профессиональные сотрудники сделали перенос этого элемента правильно и аккуратно.

Если же Вы решились осуществить данное мероприятие самостоятельно, специалисты рекомендуют установить коннектор вблизи ручки для переключения передач или слева от рулевой колонки. Данные работы нужно выполнять поэтапно, разбираясь в подключении и отключении автомобильного электрооборудования:

– Провода аккуратно отсоединяются от разъема;

– Устройство (разъём OBD 2 (367-2АХ) ЕВРО-3 и 4 с/о) не спеша вынимается из так называемого гнезда;

– Разъем переносится в другое место;

– Соединительные провода вновь подключаются;

Выбрав новое место для разъема и сделав эту операцию самостоятельно, которая, кстати говоря, довольно простая и понятная, только Вы будете точно знать, где именно располагается коннектор, а вот угонщикам о новом месте узнать будет очень проблематично.

Замена или установка нового контактного носителя «CARGEN» 367-2АХ ЕВРО-3 и 4 с/о 16 PIN в сборе с проводами являющегося элементом контроллерного жгута (системы зажигания) для соединения с диагностическим оборудованием в автомобилях семейства ВАЗ. Можно производить самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Другие артикулы товара и его аналогов в каталогах: 367-2АХ европейский стандарт OBD-II ЕВРО 3 и 4.

ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2113-2115, ВАЗ-1117, ВАЗ – 1118, ВАЗ – 1119 «Калина», ВАЗ 2170, ВАЗ -2171, ВАЗ -2172 «Приора», ВАЗ 2121, ВАЗ 21213-21214i, ВАЗ 2123.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно установить, заменить разъём диагностический старого образца OBD-II ЕВРО -3 и 4 на жгуте контроллера в автомобиле семейства ВАЗ.

С интернет – Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Подключение сканера OBD2 на Чери Амулет

Наличие бортового компьютера в салоне автомобиля поможет решить массу полезных задач. С его помощью можно узнавать не только мгновенный и общий расход топлива, но и получать другую полезную информацию.



Немаловажно, что бортовой компьютер укажет на ошибки в системе управления двигателем, а также позволит их стереть после устранения неисправности.



Проблема в том, что бюджетных автомобилях, в том числе и Chery Amulet, бортовые компьютеры устанавливают крайне редко.

Проблемы с разъемом OBD2 у Чери Амулет

В каждом современном автомобиле установлен разъем для подключения диагностического оборудования, профессионального или для широкого использования. Есть он и в Чери Амулет, однако установлен он под капотом, а сам разъем устаревшего формата K-Line Fiat, который не поддерживает современные сканеры OBD2.

При этом сам разъем теоретически есть. Он находится справа от блока предохранителей, а чтобы до него добраться, нужно снять пластиковую панель в нижней левой части передней панели.

Разъем есть, но толку от него никакого, поскольку он не подключен к штатной диагностической линии, поэтому использовать его невозможно. Следовательно, мы не сможем использовать ни проводные, ни беспроводные адаптеры для диагностических сканеров.

Тем не менее проблему решить все-таки можно, причем довольно быстро и малой кровью.

Как подключить разъем OBD2 на Амулете

Для подключения стандартного европейского разъема OBD2 нам будет необходим обычный провод достаточной длины, чтобы без натяжки достать до штатного диагностического разъема.

Также пригодится изолента или термоусадочный кембрик и паяльник. Для начала протянем одиночный провод из-под капота в салон. Используем для этого любое удобное отверстие в моторном щите.

Находим штатный диагностический разъем в моторном отсеке. Он находится на моторном щите недалеко от бачка омывателя.

Нас интересует крайний левый провод, по которому передается сигнал K-Line.

Зачищаем протянутый провод и соединяем его с крайним левым проводом разъема K-Line Fiat. Тщательно изолируем место подсоединения.

Возвращаемся в салон, где находим разъем OBD2. При помощи отвертки с тонким жалом извлекаем разъем из корпуса.

Распайка разъема OBD2 следующая:

  1. Первых три контакта не используются (1, 2 и 3).

  2. Контакт №4 — это масса кузова автомобиля.

  3. Контакт №5  — масса от сигнального провода.

  4. Контакт №7 — к нему мы будем подпаивать провод K-Line, который мы уже закрепили под капотом.

  5. Контакт №16 — питание +12 В.

Остальные контакты резервные и нам не нужны.

После извлечения разъема OBD2 аккуратно отрезаем провод, который идет к контакту №7 с таким учетом, чтобы можно было к нему припаять новый провод из-под капота, его мы только что протянули. Припаиваем и изолируем место спайки, устанавливаем разъем OBD2 на место.

Подключение адаптера OBD2 на Амулете без установки в салон

Если мы не планируем использовать адаптер в качестве подключения к мобильному приложению и использовать возможности бортового компьютера в реальном времени, можно пойти другим путем.

Разъем K-Line Fiat, который находится под капотом, вполне работоспособен, но для подключения к адаптеру OBD2 необходимо будет купить специальный переходник.

Переходник с одной стороны имеет разъем OBD2 с двумя выводами для питания, с другой стороны разъем для подключения к штатной диагностической колодке Чери Амулет.

Следуя этому способу, можно подключить с помощью USB провода диагностический компьютер и полностью проверить систему управления двигателем на наличие ошибок. Кроме того, используя специальное ПО, можно отслеживать состояние двигателя, получать все данные о его работе.

Единственный минус — все это происходит с открытым капотом.

Кроме этого придется купить адаптер для компьютера USB — OBD2 для установки связи ПО с системами автомобиля.

Для диагностики такой способ часто используют мастера, у которых нет сложного и дорогого диагностического оборудования. Чтобы проверить состояние двигателя, сбросить ошибки, достаточно иметь ноутбук и адаптеры, о которых мы говорили.

Плюс первого метода в том, что получить всю информацию о состоянии двигателя можно прямо с места водителя, не покидая салон. Для этого нужно иметь беспроводной адаптер и мобильный телефон с установленным приложением.

Второй метод подключения отлично подойдет для компьютерной диагностики с подключением кабеля через порт USB. Такой метод позволяет получить больше данных и считается более точным.

Правда, всю ту же информацию можно получить с компьютера, если его подключить разъему OBD2, установленному в салоне.

Распиновка диагностического интерфейса

OBD II @ pinoutguide.com

Оборудован ли мой автомобиль OBD-2?

Бортовая диагностика, OBD-II , требуется на всех автомобилях и легких грузовиках в Соединенных Штатах с 1996 года. OBD-II — это набор спецификаций для мониторинга и отчетности о работе двигателя в современных автомобилях. Транспортные средства с дизельным двигателем (с воспламенением от сжатия) не требовали поддержки OBD до 2004 года. Некоторые автомобили с бензиновым двигателем до 2001 года и автомобили с дизельным двигателем до 2004 года имеют 16-контактные разъемы, но они могут не соответствовать требованиям OBD-II или EOBD.

Где разъем OBD II?

Обнаружение разъема OBD-II может быть сложной задачей, поскольку производители автомобилей обычно прячут разъем. Обычно разъем OBD-2 располагается на водительской стороне салона возле центральной консоли. Иногда он расположен в нише для ног водителя, под рулевым колесом, за панелями в облицовке приборной панели и в центральной зоне между сиденьем водителя и пассажирским сиденьем. Некоторые разъемы были расположены за пепельницами, под пассажирским сиденьем и даже над пассажирской дверью.

Разъем

OBD-2 должен иметь контакты 4, 5 для заземления и контакт 16 для питания 12 В от аккумуляторной батареи автомобиля.

Что такое диагностический код неисправности OBD?

До появления OBD производители автомобилей не стандартизировали коды неисправности (диагностический код неисправности). OBD-I начинает стандартизацию. DTC OBD-II добавляет специальные тесты для определения характеристик выбросов транспортных средств. OBD-III добавляет больше функций и находится на стадии разработки нормативных требований.

Если бортовая диагностическая система автомобиля обнаруживает неисправность, в бортовом компьютере сохраняется код неисправности, соответствующий неисправности, а также данные в реальном времени от датчиков, подключенных к бортовому компьютеру.Кроме того, интерфейс OBD-II предоставляет средства для удаления кодов неисправности после завершения технического обслуживания. Техник по обслуживанию может получить код неисправности с помощью диагностического прибора и предпринять соответствующие действия для устранения неисправности. До появления цифровых модулей управления трансмиссией, которые являются техническим помощником для функции OBD, ремонт транспортного средства полагался исключительно на навыки технических специалистов и сервисную литературу от производителя автомобилей.

Технические характеристики разъема OBD-II

Спецификация OBD-II предусматривает стандартизированный аппаратный интерфейс — гнездовой 16-контактный (2×8) разъем J1962.В отличие от разъема OBD-I, который был обнаружен под капотом автомобиля, разъем OBD-II расположен на стороне водителя в салоне рядом с центральной консолью.

См. Соответствующие распиновки для определения выводов OBD-2 для конкретных поставщиков.

С интерфейсом OBD-II используется пять протоколов, и часто можно сделать обоснованное предположение об используемом протоколе на основе того, какие контакты присутствуют на разъеме J1962:

Протоколы OBD-2

SAE J1850 PWM (41.6 кбод, стандарт Ford Motor Company)
контакт 2: Автобус-
контакт 10: Автобус +
Высокое напряжение + 5В
Длина сообщения ограничена 12 байтами, включая CRC. Использует схему арбитража с несколькими мастерами, называемую множественным доступом с контролем несущей и неразрушающим арбитражем (CSMA / NDA)

SAE J1850 VPW (переменная ширина импульса) (10,4 / 41,6 кбод, стандарт General Motors)
контакт 2: Автобус +
Низкий уровень простоя автобуса
Высокое напряжение + 7В
Точка принятия решения +3.5В
Длина сообщения ограничена 12 байтами, включая CRC. Использует CSMA / NDA

ISO 9141-2. Этот протокол имеет скорость передачи данных 10,4 кбод и аналогичен RS-232.
ISO 9141-2 в основном используется в автомобилях Chrysler, европейских и азиатских автомобилях.
контакт 7: K-линия
контакт 15: L-линия (опционально)
Сигнализация UART (но не уровни напряжения RS-232)
K-line высокий холостой ход
Высокое напряжение Vbatt
Длина сообщения ограничена 12 байтами, включая CRC

ISO 14230 KWP2000 (протокол ключевых слов 2000), используемый большинством европейских и азиатских производителей.
Alfa Romeo, Audi, BMW, Citroen, Fiat, Honda, Hyundai, Jaguar (X300, XK), Jeep с 2004 года, Kia, Land Rover, Mazda, Mercedes, Mitsubishi, Nissan, Peugeot, Renault, Saab, Skoda, Subaru, Toyota , Vauxhall, Volkswagen (VW) с 2001 г., Volvo до 2004 г.
контакт 7: K-линия
контакт 15: L-линия (опционально)
Физический уровень идентичен ISO 9141-2
Скорость передачи данных от 1,2 до 10,4 кбод
Сообщение может содержать до 255 байт в поле данных

ISO 15765 CAN (250 кбит / с или 500 кбит / с)
контакт 6: CAN High
контакт 14: CAN Low
Используется в большинстве современных автомобилей.

Обратите внимание, что контакты 4 (заземление аккумулятора) и 16 (плюс аккумулятора) присутствуют во всех конфигурациях. Кроме того, ISO 9141 и ISO 14230 используют одну и ту же распиновку, поэтому вы не можете различить их, просто изучив разъем.

OBD-II CAN-шина

Шина CAN

используется в Ford, Mazda, Volvo и большинстве других автомобилей с 2004 года. Протокол CAN является популярным стандартом за пределами автомобильной промышленности и занимает значительную долю рынка OBD-II. К 2008 году все автомобили, продаваемые в США, должны будут использовать шину CAN, что устранит двусмысленность существующих пяти протоколов сигнализации.

Шина CAN — это просто пара проводов, часто скрученных друг с другом, проходящих вокруг автомобиля и оканчивающихся на обоих концах двухпроводной сети резисторами на 120 Ом. Единственными компонентами, подключенными к шине CAN, являются электронные блоки (узлы) управления. Другие компоненты, такие как датчики, двигатели, лампочки, переключатели и т. Д., Подключаются только к электронным блокам управления. Некоторые автомобили имеют систему шины CAN наряду с системой ISO / KWP2000. Автомобиль, который использует шину CAN для бортовой диагностики, может отвечать только на запрос OBD-II от тестера, который использует шину CAN.Начиная с модельного года 2008 производители автомобилей должны использовать протокол OBD, указанный в ISO 15765, также известный как «Диагностика по CAN».

Два провода шины CAN, CAN-H и CAN-L, будут иметь одинаковое напряжение в режиме ожидания (около 2,5 В) или разность напряжений 2 В при передаче сигнала на шину CAN. Когда сигнал подается на шину CAN, линия CAN-H находится под более высоким напряжением, чем линия CAN-L. Каждый электронный блок управления имеет свой собственный идентификационный код CAN, например адрес (может реагировать на несколько идентификационных кодов CAN).Если электронный блок управления должен взаимодействовать с другим, ему необходимо знать идентификационный код CAN получателя.

Простая проверка того, используется ли шина CAN в транспортном средстве и доступна ли она через разъем OBD, заключается в подключении измерителя сопротивления между контактами 6 и 14. Из-за общего сопротивления двух оконечных резисторов на 120 Ом. общее сопротивление каждого должно быть 60 Ом.

OBD-II обеспечивает доступ к многочисленным данным из блока управления двигателем и является ценным источником информации при поиске и устранении неисправностей внутри транспортного средства.Стандарт SAE J1979 определяет метод запроса различных диагностических данных и список стандартных параметров, которые могут быть доступны из ЭБУ. К различным доступным параметрам обращаются с помощью идентификационных номеров параметров или PID, определенных в J1979. Для получения списка основных PID, их определений и формулы для преобразования необработанных выходных данных OBD-II в значимые диагностические единицы, см. OBD-II PIDs.

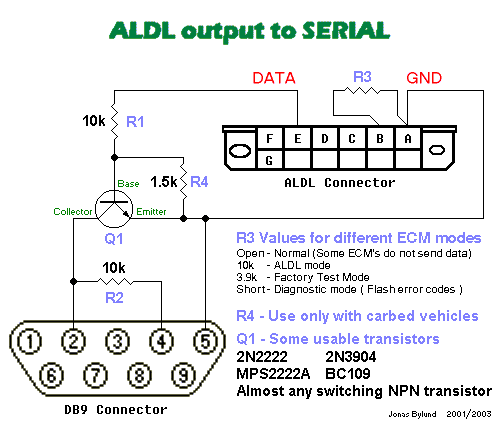

Вот несколько схем диагностических кабелей OBD-II

ELM327 Bluetooth Pin / Key Code — Информация и инструкции [Руководство]

Вы когда-нибудь пытались включить двигатель своего автомобиля, но в результате обнаружили загадочную лампочку «проверьте двигатель»?

Вашим первым инстинктом было бы попытаться подключить ECU (блок управления двигателем), но он потерпел неудачу — и в руководстве вам предлагается взять автомобиль на обслуживание.Нет, это не самое обнадеживающее заявление, которое вы когда-либо видели.

Это поднимает вопрос о том, как вы можете начать считывать коды неисправностей с вашего двигателя, без затрат на то, чтобы взять его на обслуживание и попросить кого-то сделать это за вас. Вот где появляется пин-код Bluetooth ELM327, поэтому читайте дальше, чтобы узнать о нем больше.

Несколько замечаний

Когда вы ищете отличный адаптер для своей автомобильной системы, эта информация может вас запутать.Однако, обладая достаточными знаниями о том, как работает ваша автомобильная система, вы сможете избежать дорогостоящих ошибок.

Автомобиль должен зарегистрироваться и информировать вас о любых проблемах в системе, и это делается через бортовую диагностику или бортовую диагностику. Эти проблемы могут включать тяжелые выбросы, низкое потребление топлива и низкую экономичность.

Впервые представленный в 1987 году как OBD-I, он был предназначен для стандартизации диагностики автомобилей. OBD-II появился после 1996 года.

OBD-II использует сложную систему для подключения широкого диапазона систем в вашем двигателе и работает в среднем со скоростью 500 кбит / с.Благодаря этому он может получить доступ к широкому спектру информации, такой как температура масла, скорость автомобиля и обороты двигателя, а также многое другое.

Если у любого из них есть проблемы, он отправит вам предупреждение с помощью светового индикатора «Проверьте двигатель». Профессиональный механик будет использовать портативный сканер, чтобы определить причину проблемы, но вы тоже можете это сделать.

Что такое код Bluetooth ELM327?

Это метод, обеспечивающий более простой способ сканирования системы OBD-II (бортовая диагностика II), легкого отслеживания любых проблем и считывания PID, а также других кодов.Вам не нужно оплачивать дорогостоящие расходы, когда вы берете свой автомобиль на обслуживание, так как этот метод оказывается полезным для этой цели, а также если вы являетесь экспертом, у которого на данный момент нет специальных инструментов для сканирования.

Несмотря на то, что это полезно для решения ваших проблем, есть кое-что, что вам следует знать о системе, прежде чем покупать ее.

Если вы хотите глубже изучить этот сканер, вы можете проверить его на Amazon здесь: ELM327 WIFI Wireless

Есть вопросы, которые следует отметить?

Их немного, но важно отметить, что некоторые из дешевых, вероятно, будут иметь неавторизованные клоны микроконтроллера ELM327.Иногда они могут иметь необъяснимое поведение и приводить к тому, что вся система перестает работать с определенными устройствами.

Наиболее подвержены этому воздействию устройства iOS, поэтому, если оно у вас есть, важно выбрать правильное устройство для работы.

Как насчет совместимого оборудования?

Любой сканирующий инструмент, оснащенный микросхемами Bluetooth и контроллером ELM327, будет иметь широкий спектр устройств, с которыми он может удобно сопрягаться. Однако есть ограничения, как и во всем остальном.

К устройствам, которые вы можете использовать, относятся ноутбуки, смартфоны и планшеты. Телефон — лучший способ использовать преимущества подключения, однако он может не работать с продуктами Apple, такими как iPad, iPhone и iPod Touch, из-за того, как Apple в целом обрабатывает Bluetooth.

Если вы являетесь пользователем Apple, вам лучше использовать сканеры Wi-Fi ELM327 и USB-соединения.

Кроме того, если у вас есть одно устройство, которое может действовать как считыватель и адаптер, это еще лучший вариант.

Можете ли вы сказать, совместим ли ваш автомобиль с системой?

Если ваш автомобиль производился после 1996 года, то, скорее всего, ответ на вопрос положительный. Если вы не уверены, где находится сам порт, то можете проверить через Google, указав модель автомобиля, его марку и год выпуска.

Как подключить устройство к системе

Обычно легко подключить ваше устройство к системе ELM327, если, конечно, у вас нет устройства Apple.Говоря об основных шагах, вы можете:

  • Подключите устройство Bluetooth к порту OBD-II
  • Разрешите устройству сканировать возможные соединения (как и для обычного соединения Bluetooth)
  • Выберите инструмент сканирования (ELM327)
  • Введите код пары

Во многих случаях, когда вы покупаете сканер bluetooth, вы получите некоторую документацию, которая содержит код сопряжения, а также любые другие уникальные направления, которые отличаются от нормы.Однако, если у вас нет доступа к документации, есть несколько полезных кодов, а именно:

Пин-коды:

  1. 0000
  2. 9999
  3. 1234
  4. 6789

Если они не работают, попробуйте другие последовательности из четырех чисел (в последовательном порядке).

Что делать, если он не работает полностью?

Если вы попробовали все это, и устройству не удается выполнить сопряжение с системой, это может быть вызвано несколькими причинами.В этом случае попробуйте следующие решения:

  • Попробуйте альтернативные коды сопряжения
  • Попытайтесь сопоставить сканер с другим устройством и посмотреть, работает ли оно. Это связано с тем, что у некоторых микроконтроллеров низкого качества возникают проблемы с подключением к некоторым устройствам.

Одна из причин, по которой может произойти сбой, связана с ограниченными временными рамками. Bluetooth может обнаруживать устройства, но при повторной попытке вы замечаете, что устройство не обнаруживается. Подумайте о том, чтобы выполнить сопряжение в течение минуты после подключения сканера к порту OBD-II, и, скорее всего, проблем с подключением не возникнет.

Если у вас есть устройство Android, вы можете использовать систему вместе с приложениями в магазине Google Play, такими как Torque Pro. Преимущество этих приложений заключается в том, что они позволяют отслеживать изменения в двигателе в режиме реального времени, даже когда автомобиль работает, и вы также можете легко считывать ожидающие или зарегистрированные коды неисправностей.

Последние мысли

Хотя процесс интерпретации и чтения кодов отлично подходит для диагностики проблем с двигателем, вы должны быть осторожны с проблемами, которые вы предпочитаете не замечать — не идите на компромисс в отношении безопасности, игнорируя серьезные проблемы.

Как использовать ELM327

— В этом разделе я постараюсь шаг за шагом показать, как правильно подключить устройство ELM327 к транспортному средству и связать его со смартфоном или ПК.

— Хотя возможно, что есть некоторые ELM327, которые несколько отличаются по механике для обеспечения склеивания, в целом процедура будет описана здесь.

— Первым шагом к использованию нашего устройства ELM327 является его подключение к порту OBD2 автомобиля. Подключить его легко, потому что из-за формы самого разъема его можно сделать только одним способом, единственной трудностью будет найти разъем.Больше информации здесь.

— Во-вторых, необходимо различать метод подключения, доступный в устройстве ELM327, и ограничения каждого из них:

  • USB-кабель для подключения: может использоваться только с компьютерами. Много раз меня спрашивали об этом устройстве, но я не хотел ничего знать о другом 2. Причина в том, что некоторые люди, мало разбирающиеся в этих вопросах, думают, что кабельные «штуки» проще в использовании. Когда же в данном случае все совсем наоборот. Версии Bluetooth и Wi-Fi по простоте подключения намного превосходят версию USB.
  • Bluetooth-соединение: это наиболее распространенная версия, и есть несколько причин, по которым она должна быть: Они наиболее экономичны и работают с компьютерами и телефонами (Android). Их также можно использовать с телефонами Apple, но это не рекомендуется, потому что вы должны быть экспертом, взломать телефон (потеря гарантии) и установить какое-то приложение, которое позволяет использовать Bluetooth.
  • WIFI-соединение: немного дороже, чем версии с bluetooth, но наиболее совместимо, может использоваться со всеми устройствами и, без сомнения, является идеальной версией для пользователей устройств Apple.

— Совместимость ELM327 с автомобилями не зависит от типа подключения (USB, Bluetooth или WIFI), они одинаково совместимы. он отличается в зависимости от версии адаптера (1.5 или 2.1), как указано в разделе совместимых автомобилей.

— Теперь перейдем непосредственно к объяснению в зависимости от типа подключения:

— Тем не менее, использование устройства с другим программным обеспечением, а также их конфигурацию можно найти в разделе ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ.

OBD Tips — Elm Electronics

ELM327


История версий

Предлагаете ли вы «историю версий» или список «примечаний к выпуску» для ELM327?
Нет, не список всех изменений и исправлений. Тем не менее, мы предоставляем список AT-команд и программируемых параметров для каждой версии (см. Следующий вопрос), а также предоставляем следующую схему:

v1.0
Первоначальный общедоступный выпуск, ELM327 v1.0 поддерживается:
— SAEJ1850 PWM и VPW, —
— ISO 9141-2 (10,4 и 9,6 кбит / с),
— ISO 14230-4 (10,4 и 9,6 кбит / с),
— ISO 15765-4 CAN (250 и 500 кбит / с) —
Скорость передачи данных RS232 составляла всего 9,6 кбит / с или 38,4 кбит / с.

v1.0a
— Регулировка синхронизации J1850 VPW для некоторых грузовиков GM ’99 — ’00.

v1.1
— введены программируемые параметры
— добавлены команды управления потоком

v1.2
— скорость передачи данных RS232 регулируется до 500 кбит / с
— программируемые параметры могут быть сброшены перемычкой
— введена адаптивная синхронизация
— Добавлена ​​поддержка SAE J1939 (протокол A)
— Добавлены определяемые пользователем протоколы CAN B и C
— Изменены протоколы KWP, позволяющие использовать четыре байтовых заголовка

v1.2a
— Изменено обнаружение ошибок для перехвата 4-байтовых заголовков KWP, если нет данных или контрольной суммы
— Добавлена ​​проверка для предотвращения повреждения маски CAN при определенных отправках Flow Control

v1.3
— Адаптивная синхронизация настроена немного иначе
— Несколько Улучшения J1939
— Новые команды CAN CRA для помощи в установке масок и фильтров
— Новые команды CAN D0 / D1 для печати сообщения dlc
— Новая команда CAN RTR для отправки того же
— Добавлен контроль пробела в ответах
— Новое сообщение STOPPED для пользовательские прерывания во время поиска
— Введено сообщение LV RESET для сброса с низкого напряжения
— Новые команды @ 2 и @ 3 для сохранения уникального идентификатора
— Добавлена ​​возможность указывать количество желаемых ответов

v1.3a (все еще доступно)
— Добавлены проверки проводки, когда выводы J1962 CAN используются для других функций

v1.4
— Добавлен режим пониженного энергопотребления (функция «сна»)
— Добавлен расширенный режим адресации для протоколов CAN
— Добавлены 4800 бод, поддержка ISO 9141 и ISO 14230
— Разрешено ручное управление инициацией ISO 9141 и ISO 14230
— Предоставлен один байт EEPROM для хранения пользовательских данных
— Все прерывания теперь говорят ОСТАНОВЛЕННЫЕ (не только при поиске)
— Много нового Программируемые параметры и дополнения

v1.4a
Elm Electronics никогда не выпускала v1.4a

v1.4b (больше не доступно)
— Новая команда CSM для активного или пассивного мониторинга CAN
— Новая команда CRA для быстрого сброса измененных масок и фильтров
— Несколько SAE J1939 обновления

v1.5
Elm Electronics никогда не делала v1.5

v2.0
— Новый монитор активности наблюдает за выводами OBD
— Wake from Low Power теперь сохраняет настройки
— AT CRA accept ‘not care’s (X’s)
— Новые PP обеспечивают расширенный контроль ISO / KWP
— Увеличен буфер передачи RS232 до 512 байт
— Напряжение сброса пониженного напряжения снижено до 2.8V

v2.1
— Скорость увеличивается
— Процессы «Ожидание ответа» (7F xx 78) отвечает
— Поиск по CAN теперь измеряет частоту и требует совпадения

v2.2
— Команда AT CS теперь показывает частоту CAN
— Добавлены скорости передачи ISO / KWP 12500 и 15625 бит / с
— Новая команда AT CER hh позволяет определить адрес CEA Rx
— Новые режимы IFR 4,5,6 контролируют отправку IFR J1850 во время мониторинга
— Добавлен PP 1F, чтобы разрешить длину KWP для включения байта контрольной суммы
— PP19 увеличен с 31 до 4F

v2.3 (последняя версия)
— Новая команда AT FT добавляет еще один уровень фильтрации
— Добавлены три режима управления потоком CAN для экспериментаторов
— Ожидание ответа теперь работает с расширенной адресацией CAN
— Новые команды AT IA и C0 / C1
— Лучше помехоустойчивость на RS232 Rx

Команды и ответы

Какие AT-команды поддерживает каждая версия ELM327?
ELM327 со временем эволюционировал. С каждым обновлением мы добавляли несколько новых функций — основные из них перечислены в предыдущем разделе (а также в разделе «История версий» последней таблицы данных).

В связи с изменениями функций появилось несколько новых команд и настроек (программируемые параметры). Ниже приводится краткое изложение этих изменений в формате PDF.

AT-команды в зависимости от версии прошивки:

и программируемых параметров:

Как использовать команду AT WS с ELM327?
Команда горячего пуска используется точно так же, как команда «AT Z», которая используется для сброса других наших микросхем. Это значительно быстрее, чем команда «AT Z», поскольку она обходит последовательность проверки светодиодов (однако обновляет все остальное).

Я слышал, что команда «AT SP 0» не рекомендуется. Почему?
Нет ничего плохого в команде «AT SP 0», но может быть лучший способ поиска протоколов, если вы создаете программный интерфейс. Указание ELM327 использовать протокол 0 — это простой способ включить автоматический поиск протокола, когда вы не знаете, какой протокол использовать. Хотя ELM327 очень быстр (и интеллектуален) в своих поисках, вы не захотите проходить медленную инициализацию в 5 бод, если вам это не нужно.

В качестве способа повышения скорости поиска вы можете воспользоваться тем фактом, что многим пользователям часто требуется тот же протокол, который они использовали последними. Почему бы сначала не попробовать последний использованный протокол, а затем разрешить поиск, если этот протокол не отвечает?

То есть, вместо того, чтобы «стирать» последний использованный протокол с помощью «AT SP 0» в начале вашей процедуры, сначала выполните «AT DP» или «AT DPN», чтобы проверить, настроен ли ELM327 для автоматического поиска. , если запомненный протокол не сможет подключиться.Если это так, то не отправляйте AT SP 0, так как отказ соединения (с последним использованным протоколом) в любом случае приведет к автоматическому поиску. Если «AT DP» или «AT DPN» сказали вам, что он не находится в автоматическом поиске в режиме сбоя, все же позвольте ELM327 попробовать. Затем, если не удается подключиться, используйте «AT SP 0» и повторите запрос еще раз.

Я обновился до ELM327 v1.3a, и внезапно вижу «LV RESET». Что это?
ELM327 контролирует напряжение питания 5 В на предмет так называемого «обесточивания» или состояния низкого напряжения.Если напряжение должно упасть ниже минимального значения, инициируется сброс низкого напряжения для защиты от возможного случайного поведения, и IC распечатает сообщение «LV RESET». До версии 1.3 ELM327 все еще реагировал на пропадание напряжения сбросом, но вы бы видели только стартовое сообщение, а не более информативное сообщение LV RESET. Для получения дополнительной информации см. AN03 — ELM327 Сброс низкого напряжения в разделе «Замечания по применению».

Почему я иногда получаю ОШИБКИ ШИНЫ с ELM327?
Некоторые стандарты OBD допускают использование специального импульса для принудительного «прерывания» активности (по сути, сброса).В то время как наши предыдущие ИС OBD допускали чрезмерно длинные импульсы, ELM327 фактически измеряет длину и сообщает, если один из них окажется слишком длинным. Например, в стандарте J1850 VPW говорится, что длительность импульса должна составлять менее 5 мсек, но многие автомобили производят импульсы длительностью в несколько сотен миллисекунд во время запуска двигателя. Эти длинные импульсы будут сообщены как ОШИБКА ШИНЫ.

В общем, это не повлияет на работу вашего интерфейса, но может привести к прерыванию инициации, если она происходит в неподходящее время, или может отображаться в середине потока данных из ‘Монитора Все ».Если это по-прежнему является для вас проблемой, попробуйте отключить его с помощью программируемого параметра №11.

Есть ли способ узнать, активно ли соединение?
Иногда дизайнеры спрашивают, есть ли внутренняя переменная состояния или, возможно, выход, который мы можем включить, чтобы показать, действительно ли соединение с ECU или нет. Им нужна более надежная система на случай отсоединения провода или выключения зажигания во время сеанса.

Если у вас более новый ELM327, вы можете запросить монитор активности (с AT AMC), чтобы определить, есть ли какие-либо действия на входах OBD.Счетчик представляет время с момента последнего обнаружения активности, поэтому вы можете установить порог и использовать его, чтобы сказать, активна сеть или нет.

Интегральные схемы

ELM327 с версиями прошивки менее 2 (то есть v1.3a или v1.4b) все еще могут определять, активна ли сеть, но требуют, чтобы вы добавили дополнительную логику в ваш контроллер. Рассмотрим что-то вроде этого:

  • Обратите внимание, когда вы установили соединение с ECU. Все протоколы OBDII должны поддерживать запрос 01 00, поэтому используйте его в качестве первого запроса.Если вы получили обоснованный ответ, продолжайте. Если нет, то, возможно, у вас нет системы OBDII и вы хотите каким-то образом с этим справиться.
  • Делайте ваши запросы как обычно.
  • Найдите ответы «НЕТ ДАННЫХ» на один из ваших запросов. Если вы получаете сообщение «НЕТ ДАННЫХ» и уверены, что блок управления двигателем должен был ответить на этот запрос (т.е. он отвечал ранее), то для этого могут быть две причины. Во-первых, ЭБУ, возможно, просто был слишком занят и требует больше времени для ответа.Во-вторых, «соединение» могло быть потеряно.

На этом этапе мы рекомендуем отправить запрос еще раз. Если вы по-прежнему получаете ответ «НЕТ ДАННЫХ», отправьте запрос 01 00 (вы знаете, что он работал раньше, поэтому должен теперь). Если это не удается, попробуйте еще раз с максимальным таймаутом (AT ST FF). Если ответа по-прежнему нет, значит, вы потеряли соединение.

Если соединение потеряно, вам нужно будет указать ELM327 «закрыть» текущее соединение с помощью команды закрытия протокола (AT PC).Это гарантирует, что ELM327 запустится с самого начала, когда будет сделан следующий запрос. Это особенно важно для протоколов ISO 9141 и ISO 14230, поскольку они должны отправлять особую последовательность запуска.

После закрытия протокола его можно снова открыть, сделав запрос, например 01 00 (не отправляйте ATZ или AT SP0, как это делают многие).

Протоколы

Как использовать ELM327 с SAE J1939 CAN? Он постоянно говорит НЕВОЗМОЖНО ПОДКЛЮЧИТЬСЯ!
Протокол J1939 обычно не входит в группу автоматического поиска, если вы не изменили значение PP 07.Если вы экспериментируете, лучший способ включить протокол A — использовать команду Set Protocol (например, AT SP A). Когда вы закончите, просто восстановите нормальную работу OBD с помощью AT SP 0 (или AT SP 00, чтобы записать его в EEPROM). Обратите внимание, что J1939 доступен только с ИС версии 1.2 или новее.

Я знаю, что мой автомобиль использует протокол ISO 9141 (или ISO 14230), но ELM327 всегда сообщает «НЕВОЗМОЖНО ПОДКЛЮЧИТЬСЯ». Что я могу сделать?
Мы обнаружили, что сигнал данных от некоторых автомобилей имеет немного более низкое напряжение, чем другие.Сигнал не всегда воспринимается ELM327, поэтому многие ответы выглядят как ошибки. Чтобы немного усилить сигнал, мы рекомендуем вам попробовать изменить резистор R21 на 33 кОм, если вы в настоящее время используете 22 кОм:

Я знаю, что мой автомобиль использует протокол ISO 9141-2, я изменил R21, но ELM327 по-прежнему сообщает НЕВОЗМОЖНОЕ СОЕДИНЕНИЕ. Есть еще что-нибудь, что я могу сделать?
Может быть. Некоторые автомобили ISO 9141 сбиваются с толку, если после этого видят попытку быстрой инициализации, а затем слишком быструю медленную инициализацию.Это происходит с очень небольшим количеством транспортных средств, но ваш может быть одним из них.
Вы можете добавить небольшую задержку между попытками протокола, увеличив значение PP 18 или PP 19 (PP19 доступен только на ИС v1.4 или новее). Могут потребоваться некоторые эксперименты, но вы добавляете задержку, поэтому не причините никакого вреда.
Из терминальной программы вы можете попробовать следующие команды:

> AT PP 18 SV F4
OK

> AT PP 18 ON
OK

Значение F4 обеспечивает задержку около 1 секунды на многих версиях ELM327.Когда мы обновили прошивку до версии 2.1, мы изменили множитель, чтобы обеспечить более длительное время для действительно сложных случаев.

Вам нужно будет выполнить вышеуказанные шаги только один раз, так как это изменяет настройки EEPROM внутри (и они сохраняют свои значения, даже если питание отключается).

Можно ли использовать ELM327 с CAN, который не является OBDII?
Да. ELM327 может быть настроен для многих различных типов протоколов CAN со скоростью передачи от 8 до 500 кбит / с.

Физический интерфейс CAN является общим для всех реализаций, поэтому подключение к шине данных не должно быть проблемой, если вы использовали схему, рекомендованную в техническом паспорте. (В этой схеме не используется согласующий резистор, который может вызвать проблемы, если в вашей сети уже их два.) Протоколы B и C уже настроены на скорости по умолчанию 125 Кбит / с и 50 Кбит / с соответственно, но их можно легко изменить. Это означает, что если вы хотите поэкспериментировать с системой 125 Кбит / с, вам может потребоваться только ввести команду AT SP B, и ELM327 может быть настроен для вас.По умолчанию протокол B будет передавать 11-битные идентификаторы и получать как 11-битные, так и 29-битные идентификаторы, но вы можете настроить это с помощью PP 2C.

Изменение скорости передачи для протоколов B и C требует записи в память программируемых параметров, что представляет собой двухэтапный процесс, требующий записи значения, а затем включения значения. Например, для изменения протокола C на 83,3 Кбит / с потребуются следующие шаги:

> на pp 2f sv 06
OK

> на pp 2f на
OK

С этого момента , вы можете просто использовать AT SP C, когда захотите подключиться к 83.Система CAN со скоростью 3 кбит / с. Вам нужно выполнить указанные выше действия только один раз, так как программируемые параметры хранятся в EEPROM (которая сохраняет значения даже при выключенном питании).

Другие биты

Поддерживает ли ELM327 однопроводную CAN?
Не официально, но несколько человек с этим экспериментируют. Такие сайты, как «GMLAN HACKER», предлагают множество советов. Кроме того, поищите в Интернете такие темы, как однопроводная CAN, однопроводная CAN, SAE J2411, GMLAN или GMW3089. Если вы хотите работать с 1-проводной CAN, вы также можете рассмотреть ELM329, поскольку он обеспечивает управление 1-проводным трансивером.

Поддерживает ли ELM327 сквозное программирование J2534?
Нет, ELM327 предназначен только для получения информации от транспортных средств и не поддерживает никаких типов программирования ЭБУ.

Планируете ли вы представить USB-версию микросхемы ELM327?
Нет. Существует большой спрос на USB, но также большой спрос на прямые подключения к микропроцессорам, или интерфейсам Bluetooth, или интерфейсам WiFi, а также последовательное соединение с Ethernet. RS232 остается общим протоколом для всех этих устройств, а не USB.

Вы пробовали кабель USB-RS232, например, модель Keyspan USA-19HS? Мы считаем, что он неплох, и его можно использовать на скорости 230 Кбод.

Вы, возможно, думали о том, чтобы на постоянной основе подключить ИС преобразователя RS232 к USB в вашу схему? Такие устройства, как FT232BM от FTDI, имеют хорошую репутацию для таких приложений.

Два других чипа, которые выглядят весьма интересно, — это CP2102 и CP2103 от Silicon Laboratories (см. Раздел «Микроконтроллеры»). Для них не требуется внешний кристалл, и они даже имеют внутреннюю EEPROM для настройки интерфейса.См. Последнюю версию таблицы данных ELM327 для примера схемы, показывающей, как подключить CP2102 к микросхеме ELM327 (см. Рисунок 11).

Если вы заинтересованы в использовании интерфейса Bluetooth, ознакомьтесь с нашей инструкцией по применению «AN04 — ELM327 и Bluetooth».

OBD II РУКОВОДСТВО ПО ПРИЛОЖЕНИЯМ Как настроить USB-кабель OBD II сканера ELM327 с ПК

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности.Если мы попросим вас предоставить определенную информацию, с помощью которой вас можно будет идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вас устраивают любые изменения.

Что мы собираем

Мы можем собирать следующую информацию:

  • ФИО и должность
  • Контактная информация
  • , включая адрес электронной почты
  • демографическая информация, такая как почтовый индекс, предпочтения и интересы
  • прочая информация, относящаяся к опросам клиентов и / или предложениям

Что мы делаем с информацией, которую собираем

Эта информация необходима нам, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

  • Внутренний учет.
  • Мы можем использовать информацию для улучшения наших продуктов и услуг.
  • Мы можем периодически отправлять рекламные сообщения о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может вас заинтересовать, используя указанный вами адрес электронной почты.
  • Время от времени мы также можем использовать вашу информацию, чтобы связываться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили соответствующие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.
В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие — нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш веб-сайт может содержать ссылки на другие интересные веб-сайты. Однако после того, как вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Поэтому мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются данным заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

  • всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
  • , если вы ранее согласились с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любой момент изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам о своем желании.

Если вы считаете, что какая-либо информация о вас, которую мы храним, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

elm327% 20to% 20usb техническое описание и примечания по применению

2005 — ELM327 блютуз

Аннотация: распиновка ЭБУ bosch ISO14230-4 elm327 AT-команды Схема ЭБУ bosch KWP2000 J1939-73 ELM327 iSO 15765 ISO 15765-4
Текст: нет текста в файле


Оригинал
PDF ELM327 RS232 ELM327 ELM320, ELM322, ELM323 ELM327DSC ELM327 bluetooth распиновка блока управления bosch ISO14230-4 elm327 AT-команды схема bosch ecu KWP2000 J1939-73 ISO 15765 iSO 15765-4
2005 — ELM327 блютуз

Аннотация: распиновка разъема mp 14230 n ELM327 j1939, схема ЭБУ bosch распиновка блока управления bosch mp 5.2 блока управления ISO 15765 ISO 15765-4 ELM327 USB
Текст: нет текста в файле


Оригинал
PDF ELM327 RS232 ELM327 ELM320, ELM322, ELM323 ELM327DSF ELM327 bluetooth т.пл. 14230 н. Распиновка разъема j1939 схема bosch ecu распиновка блока управления bosch bosch mp 5.2 экю ISO 15765 iSO 15765-4 ELM327 usb
2010 — ELM327 блютуз

Аннотация: преимущества регулятора 7805
Текст: нет текста в файле


Оригинал
PDF ELM327 ELM327 700 кбит / с, RS232 RS232 00 МГц LMX9838 ELM327 bluetooth преимущества регулятора 7805
2014 — bosch mp 5.2 экю

Аннотация: распиновка ЭБУ bosch ELM327 ELM327 bluetooth Схема ЭБУ bosch elm327 AT-команды
Текст: нет текста в файле


Оригинал
PDF ELM327 RS232 ELM327 J1939 J1939, ELM327DSJ bosch mp 5.2 экю распиновка блока управления bosch ELM327 bluetooth схема bosch ecu elm327 AT-команды
2010 — ELM327 obd к usb

Аннотация: ELM327
Текст: нет текста в файле


Оригинал
PDF ELM327) ELM327 obd к usb ELM327
2009 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF ELM327 ELM327
2005 — бош мп 5.2 экю

Аннотация: распиновка ЭБУ bosch j1939 распиновка разъема ELM327 на usb ELM327
Текст: нет текста в файле


Оригинал
PDF ELM327 RS232 ELM327 J1939 J1939, ELM327DSI bosch mp 5.2 экю распиновка блока управления bosch Распиновка разъема j1939 ELM327 к usb
2005 — ISO 9141-2

Аннотация: ISO 15765 sae j1850 pwm ELM327 PIC18F2480 obd iso 9141-2 obd ISO 14230 ELM327 1.4 iSO 15765-4 принципиальная схема диагностики obd
Текст: нет текста в файле


Оригинал
PDF ELM327 RS232 ELM327 ELM320, ELM322, ELM323 ISO 9141-2 ISO 15765 sae j1850 pwm PIC18F2480 obd iso 9141-2 obd ISO 14230 ELM327 1.4 iSO 15765-4 принципиальная схема obd диагностики
2005 — ELM327

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF ELM327 560 пФ MCP2551 78L05 RS232 ELM327 00 МГц J1850
2005 — ЭЛМ327ДШ

Аннотация: распиновка ЭБУ bosch ELM327 wifi ELM327 iSO 15765-4 elm327 AT-команды ELM327 bluetooth SAE J1978 Схема ЭБУ bosch mp 5.2 экю
Текст: нет текста в файле


Оригинал
PDF ELM327 RS232 J1939 J1939, ELM327DSH ELM327DSH распиновка блока управления bosch ELM327 Wi-Fi iSO 15765-4 elm327 AT-команды ELM327 bluetooth SAE J1978 схема bosch ecu bosch mp 5.2 экю
2014 — блок управления bosch mp 5.1

Аннотация: Распиновка ЭБУ bosch Схема ЭБУ SAE J1939 ЭБУ CAN BUS ИС Bosch
Текст: нет текста в файле


Оригинал
PDF ELM327L RS232 ELM327L ELM327 ELM327, J1939, bosch mp 5.1 экю распиновка блока управления bosch схема bosch ecu Шина CAN SAE J1939 ЭБУ Bosch ICs
2005 — схема ЭБУ bosch

Аннотация: ISO 15765-4 ISO 9141-2 elm327 AT-команды bosch ecu pinout sae j2178 STANDARD ELM327 примеры кодов ecu Bosch ICs WS 78L05 SAE J2190
Текст: нет текста в файле


Оригинал
PDF ELM327 RS232 ELM327 ELM320, ELM322, ELM323 ELM327DSA схема bosch ecu iSO 15765-4 ISO 9141-2 elm327 AT-команды распиновка блока управления bosch sae j2178 СТАНДАРТ Примеры кодов ELM327 ЭБУ Bosch ICs WS 78L05 SAE J2190
2009 — У1 78Л05

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF ELM327 R27-30 ELM327 RS232 MCP2551 560 пФ J1962) U1 78L05
2015 — МП 14230 н

Аннотация: j1939 * dm1
Текст: нет текста в файле


Оригинал
PDF ELM327 RS232 ELM327 J1939 ELM327QSJ т.пл. 14230 н. j1939 * dm1
2008-PIC18F2480 obd

Аннотация: ELM327 elm327 pic18f2480 elm327 AT-команды ELM327 v1.3 OBD к RS232 Интерпретатор ELM328 ELM Electronics ELM327 28 Эквивалент SOIC elm327 RS232 ELM OBD
Текст: нет текста в файле


Оригинал
PDF ELM328 ELM327 RS232 ELM328 J185is ELM328DSB PIC18F2480 obd ELM327 elm327 pic18f2480 elm327 AT-команды ELM327 v1.3 OBD для интерпретатора RS232 ELM Электроника ELM327 28 SOIC эквивалент elm327 RS232 ELM OBD
2005 г. — т.п.9141

Аннотация: sae j1850 pwm ISO 14230 j1939 j1850 j1939 * принципиальная схема dm1 obd диагностический ISO 9141 ISO 9141-2 iso 9141-2 obd j1939 DM1 ELM327
Текст: нет текста в файле


Оригинал
PDF ELM327 RS232 ELM327 ELM320, ELM322, ELM323 J1939) mp 9141 sae j1850 pwm ISO 14230 j1939 j1850 j1939 * dm1 Принципиальная схема OBD диагностики ISO 9141 ISO 9141-2 iso 9141-2 obd j1939 DM1
2014 — бд 2

Аннотация: J1939 j1939 DM1 j1939 j1850 a / SAE J1978 elm327 AT-команды ELM327
Текст: нет текста в файле


Оригинал
PDF ELM327 obd 2 J1939 j1939 DM1 j1939 j1850 a / SAE J1978 elm327 AT-команды
2014 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF ELM327 J1850
2015 — ELM327 к usb

Аннотация: PL-2303 PL2303
Текст: нет текста в файле


Оригинал
PDF ELM327L PL-2303HX RS232 PL-2303HXâ PL-2303HX ELM327 к usb PL-2303 PL2303
2011 — ISO 15765

Аннотация: ELM327 bluetooth bosch ecu распиновка bosch схема ecu elm327 pic18f2480 iSO 15765-4 elm327 AT-команды ELM327 на usb ELM327 ELM329
Текст: нет текста в файле


Оригинал
PDF ELM329 ELM329 J1939 J1939, RS232 ELM329DSA ISO 15765 ELM327 bluetooth распиновка блока управления bosch схема bosch ecu elm327 pic18f2480 iSO 15765-4 elm327 AT-команды ELM327 к usb ELM327
2011 — ELM327 блютуз

Аннотация: elm327 pic18f2480 Примеры кодов ELM327 elm327 AT-команды elm329 AT-команды ELM327 iSO 15765-4 bosch ecu схема ELM329 bosch ecu pinout
Текст: нет текста в файле


Оригинал
PDF ELM329 J1939 J1939, RS232 ELM329DSB ELM327 bluetooth elm327 pic18f2480 Примеры кодов ELM327 elm327 AT-команды elm329 AT-команды ELM327 iSO 15765-4 схема bosch ecu распиновка блока управления bosch
2011 — ISO 15765

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF ELM329 ELM329 J1939 J1939, RS232 ELM329DSC ISO 15765
2012 — Примеры кодов PIC16F1823

Аннотация: J1922 ELM327 Wi-Fi ELM327 Bluetooth J1922 протокол j1708 в RS232 преобразователь J1587 ELM327 примечания по применению микрочипа PID j1708 преобразовать в RS232
Текст: нет текста в файле


Оригинал
PDF ELM325 J1708 RS485 J1587 ELM325line ELM325, ELM325DSA Примеры кодов PIC16F1823 J1922 ELM327 Wi-Fi ELM327 bluetooth Протокол J1922 Конвертер j1708 в RS232 ELM327 Замечания по применению микрочипа PID j1708 конвертировать в rs232

Начало работы с OBD-II — учимся.sparkfun.com

Добавлено в избранное Любимый 24

Введение

В конце концов, в своем путешествии в мир встроенной электроники вы захотите «взломать» автомобиль для передачи данных. Как и во многих других интегрированных системах, существует особый «язык» для общения с транспортными средствами. Это руководство представляет собой базовое введение в спецификацию бортовой диагностики (OBD) , которую транспортные средства и другое промышленное оборудование используют для связи с внешним миром.

Хотите познакомиться с OBD-II?

Мы вас прикрыли!

SparkFun OBD-II UART

Нет на складе WIG-09555

Эта плата позволяет взаимодействовать с шиной OBD-II вашего автомобиля. Он предоставляет вам последовательный интерфейс с использованием команды ELM327 se…

9

Разъем OBD-II

Нет на складе DEV-09911

OBD-II обеспечивает доступ к многочисленным данным из блока управления двигателем и предлагает ценный источник информации при поиске и устранении неисправностей.

3 Предупреждение! Изменение вашей системы OBD-II до несертифицированного состояния считается федеральным правонарушением .Предоставленная информация предназначена только для чтения из спецификации OBD-II. Взламывайте на свой страх и риск!

Определение

Итак, что именно является по спецификации OBD, и почему нас это волнует? По данным сайта Агентства по охране окружающей среды:

Бортовая диагностика

, или «OBD», — это компьютерная система, встроенная во все малотоннажные автомобили и грузовики 1996 года и более поздних моделей, как того требуют поправки к Закону о чистом воздухе 1990 года. Системы OBD предназначены для контроля работы некоторые из основных компонентов двигателя, включая те, которые отвечают за контроль выбросов.

Другими словами, OBD — это язык блока управления двигателем (ECU) , и он был разработан для борьбы с выбросами и отказами двигателя.

Спасти планету — это здорово (привет, граждане, ученые!), Но это также означает, что мы можем получить доступ к другим функциям автомобиля и собирать информацию с этих частей. Изучение того, как работать с этими протоколами, также означает, что вы можете определить, что означает индикатор неисправности (MIL) (также известный как индикатор проверки двигателя) на приборной панели, когда он сообщает вам о проблеме с двигателем.Если вы или ваш механик когда-либо читали DTC (диагностические коды неисправностей) на вашем автомобиле, они используют OBD-II.

К сожалению, сами протоколы не доступны публично (если бы только у них был открытый исходный код!), Но мы попытались собрать и прояснить как можно больше.

Оборудование

Любой автомобиль, произведенный в 1996 году или позже, по закону должен иметь компьютерную систему OBD-II. Вы можете получить доступ к этой системе через соединитель канала передачи данных (DLC) .Это 16-контактный разъем, который может сказать вам, с каким протоколом взаимодействует ваш автомобиль, в зависимости от того, какие контакты в нем установлены.

Разъем канала передачи данных в Jeep Cherokee 1998 года, с маркированными контактами.

В автомобилях он будет расположен под приборной панелью, рядом с сиденьем водителя или рядом с пепельницей — в любом месте, доступном с сиденья водителя без использования инструментов для доступа к нему (т. Е. Вам не понадобится отверткой, чтобы снять панель, чтобы добраться до нее).

Терминология

Прежде чем мы зайдем слишком далеко, давайте удостоверимся, что мы понимаем все ключевые слова, используемые в этих протоколах.

Двигатель / Электронный блок управления (ЭБУ)

ЭБУ может относиться к отдельному модулю или к набору модулей. Это мозги автомобиля. Они контролируют и контролируют многие функции автомобиля. Они могут быть стандартными от производителя, перепрограммируемыми или иметь возможность последовательного подключения нескольких функций.Функции настройки на блоке управления двигателем могут позволить пользователю заставить двигатель работать на различных уровнях производительности и различных уровнях экономии. На новых автомобилях обычно используются микроконтроллеры.

Некоторые из наиболее распространенных типов ЭБУ включают:

  • Модуль управления двигателем (ЕСМ) — управляет исполнительными механизмами двигателя, влияя на такие вещи, как угол опережения зажигания, соотношение воздух-топливо и обороты холостого хода.
  • Модуль управления транспортным средством (VCM) — другое имя модуля, который контролирует работу двигателя и транспортного средства.
  • Модуль управления трансмиссией (TCM) — управляет трансмиссией, включая такие параметры, как температура трансмиссионной жидкости, положение дроссельной заслонки и скорость вращения колес.
  • Модуль управления трансмиссией (PCM) — Обычно комбинация ECM и TCM. Это контролирует вашу трансмиссию.
  • Электронный блок управления тормозом (EBCM) — Он контролирует и считывает данные из антиблокировочной тормозной системы (ABS).
  • Body Control Module (BCM) — Модуль, который управляет функциями кузова автомобиля, такими как электрические стеклоподъемники, сиденья с электроприводом и т. Д.

Диагностический код неисправности (DTC)

Эти коды используются для описания того, где возникает проблема с автомобилем, и определены SAE (вы можете найти здесь полную спецификацию за плату). Эти коды могут быть общими или уникальными для производителя транспортного средства.

Эти коды имеют следующий формат:

XXXXX

Вы можете найти неполные списки кодов неисправности здесь и здесь.

Идентификация параметра (PID)

Это реальная часть информации, которую вы можете извлечь из системы OBD-II.PID — это определения различных параметров, которые вам могут быть интересны. Они похожи на третью цифру в кодах неисправности.

Не все PID поддерживаются всеми протоколами, и для каждого производителя может быть несколько уникальных пользовательских PID. К сожалению, они также обычно не публикуются, поэтому вам может потребоваться много поисков и / или обратного проектирования, чтобы определить, к какой системе относится каждый PID.

Доступны разные режимы, и каждый режим имеет несколько вариантов PID, доступных в этом режиме.Для получения более общей информации по этому поводу посетите вики-страницу PID.

Контрольная лампа неисправности (MIL)

МИГ — это тот ужасный маленький огонек на приборной панели, который указывает на проблему с автомобилем. Есть несколько вариантов, но все они указывают на ошибку, обнаруженную протоколом OBD-II.

«Check-Engine-Light» от IFCAR — Собственная работа. Лицензировано как общественное достояние через Commons

Другая возможность, которую вы можете найти на своей приборной панели, включает эту опцию:

«Motorkontrollleuchte» от Benutzer: chris828 — собственная работа автора, загрузившего оригинал.Лицензировано как общественное достояние через Commons

Неважно, какой именно, это обычно не лучший свет, чтобы увидеть, если вы не хотите взломать!

Протоколы OBD-II

В соответствии со спецификацией OBD-II доступно пять различных протоколов связи. Как и многие другие вещи, производители склонны иметь свои предпочтения и думать, что их протокол является лучшим, отсюда и различия. Вот краткий обзор каждого и описание контактов, используемых в DLC для каждого.

SAE J1850 ШИМ

Это сигнал широтно-импульсной модуляции, который работает со скоростью 41,6 кбит / с. Этот протокол обычно используется на автомобилях Ford.

SAE J1850 PWM
Характеристика Описание
Шина + Штифт 2
Шина — Штифт 10
12 В 5 Контакты 4, 5
Состояние шины: Активно, когда шина + подтягивается ВЫСОКИЙ уровень, шина — низкий уровень
Максимальное напряжение сигнала: 5 В
Минимальное напряжение сигнала: 0 В
Количество байтов: 12
Битовая синхронизация: Бит 1 — 8 мкс, бит 0 — 16 мкс, начало кадра — 48 мкс

SAE J1850 VPW

Это протокол переменной ширины импульса, который работает на 10.4 кбит / с. Автомобили GM обычно используют эту версию.

SAE J1850 VPW Состояние

GND 905 905 905 905 905 905 905 GND 905 :

Элемент Описание
Шина + Контакт 2
12 В Контакт 16
Низкий уровень простоя шины
Максимальное напряжение сигнала: + 7 В
Напряжение сигнала принятия решения: +3.5 В
Минимальное напряжение сигнала: 0 В
Количество байтов: 12
Битовая синхронизация: ‘1 бит-ВЫСОКИЙ 64 мкс,’ 0 ‘бит-ВЫСОКИЙ Рама — ВЫСОКАЯ 200 мкс

ISO 9141-2

Если у вас автомобиль Chrysler, европейский или азиатский автомобиль, это ваш протокол. Он работает на скорости 10,4 кбит / с и имеет асинхронную последовательную связь.

ISO 9141-2 9057 Контакт 16
Элемент Описание
K Line (двунаправленный) Pin 7
L Line (однонаправленный, опционально
GND Контакты 4, 5
Состояние шины: K Линия простаивает ВЫСОКИЙ.Шина активна при движении на НИЗКОМ.
Максимальное напряжение сигнала: + 12 В
Минимальное напряжение сигнала: 0 В
Число байтов: Сообщение: 260, Данные: 255
Битовая синхронизация: : 10400 бит / с, 8-N-1

ISO 14230 KWP2000

Это протокол ключевых слов 2000, еще один метод асинхронной последовательной связи, который также работает на скорости до 10,4 кбит / с.Это также используется на автомобилях Chrsyler, европейских или азиатских автомобилях.

ISO 14230 KWP2000 9085
Элемент Описание
K Line (двунаправленный) Pin 7
L Line (однонаправленный, опционально) Pin 16
GND Контакты 4, 5
Состояние шины: Активен при низком уровне.
Максимальное напряжение сигнала: + 12 В
Минимальное напряжение сигнала: 0 В
Количество байтов: Данные: 255
Битовая синхронизация: 905 -N-1

ISO 15765 CAN

Этот протокол обязателен для всех автомобилей, продаваемых в США с 2008 года и позже. Однако, если у вас есть европейский автомобиль 2003 года выпуска или позже, он может иметь CAN.Это двухпроводной метод связи и скорость передачи до 1 Мбит / с.

ISO 15765 CAN 9059
Характеристика Описание
CAN HIGH (CAN H) Pin 6
CAN LOW (CAN L) Pin 14 12 В 16
GND Контакты 4, 5
Состояние шины: Активно, когда CANH установил ВЫСОКИЙ уровень, CANL установил низкий уровень.Холостой ход при плавающих сигналах.
Напряжение сигнала CANH: + 3,5 В
Напряжение сигнала CANL: + 1,5 В
Максимальное напряжение сигнала: CANH = + 4,5 В, CANL = + 2,25 В Минимальное напряжение сигнала: CANH = + 2,75 В, CANL = + 0,5 В
Количество байтов: L
Битовая синхронизация: 250 кбит / с или 500 кбит / с

Использование симулятора

Несмотря на то, что эти протоколы отлично подходят для сбора данных с вашего автомобиля, при создании прототипа может быть настоящей проблемой, когда вам придется сидеть с компьютером, различной электроникой и кабелями, проложенными повсюду в передней части вашего автомобиля.К счастью, существует множество симуляторов, которые позволяют создавать прототипы и тестировать системы OBD-II.

У нас есть несколько различных симуляторов, которые полезны для работы с этими протоколами. Мы обновим этот раздел, если / когда мы получим какие-либо дополнительные.

ЭКЮ сим 2000

Этот симулятор ECU разработан и изготовлен замечательными людьми из ScanTool. Вы можете просмотреть всю информацию о продукте на их странице продукта здесь.

Чтобы начать использовать этот симулятор, необходимо выполнить следующие подключения:

  1. Подключите кабель USB к симулятору и компьютеру. Установите необходимые драйверы.
  2. Подключите кабель OBD-II к симулятору.
  3. Отключите симулятор от входящего в комплект блока питания 12 В.
  4. Откройте последовательный терминал со скоростью 115200 бит / с, 8, N, 1 , подключившись к последовательному порту, на который настроен симулятор.
  5. Настройте симулятор на протокол, который вы хотите протестировать.
  6. Подключитесь к устройству ECU (плата OBD-II, щит CAN-Bus, Raspberry Pi и т. Д.)

Теперь вы можете использовать возможности симулятора, убедившись, что данные, передаваемые по шине, соответствуют тому, что получает ваш считыватель ECU, и наоборот.

Для настройки симулятора доступно несколько различных вариантов программирования. Ознакомьтесь с руководством по программированию для получения дополнительной информации. Текущая версия имеет прошивку, совместимую с несколькими различными протоколами OBD-II, которые будут зависеть от того, что вы заказываете.

Руководство по программированию также включает все команды, которые вы можете использовать для симулятора.

Например, если нам нужно определить, какой протокол в настоящее время установлен в нашем симуляторе, мы должны использовать команду SPI . В нашем терминале это будет выглядеть так:

Чтение настроек протокола ECUsim 2000.

Это показывает, что симулятор в настоящее время настроен на протокол ISO 15765-4 (также известный как CAN) с типом идентификатора 11 бит и работает со скоростью 500 кбит / с.

Если вам затем необходимо отправить данные из симулятора на устройство, такое как SparkFun OBD-II UART Board или CAN-Bus Shield для тестирования, вы можете использовать команду передачи SOMT

, . Например, если мы хотим отправить команду о том, что давление топлива в двигателе составляет 100 кПа, мы должны отправить SOMT , за которым следует идентификатор параметра (PID) для давления топлива, который равен 0A , и следовать за ним с шестнадцатеричным значением для 100 ( 64 ) в данном случае.

Передача давления топлива через ECUsim 2000.

Если мы изначально оставим соединение «плавающим» (забыв затянуть анкерные винты на разъеме DB9) для имитации проблемы с подключением, мы получим сообщение CAN ERROR при первой отправке команды. В этом симуляторе это означает, что есть проблема между симулятором и нашим считывателем CAN. Однако как только мы исправим соединение, симулятор сможет отправить данные и точно сказать нам, что он передал.Довольно аккуратно!

Ресурсы и дальнейшее развитие

Дальше

Теперь, когда у вас есть базовое представление о протоколах OBD-II и о том, как работать с различными доступными средствами связи, пришло время создать свой собственный проект!

Если у вас есть отзывы, посетите комментарии или свяжитесь с нашей службой технической поддержки по адресу [email protected].

Дополнительные ресурсы

Ознакомьтесь с этими продуктами и проектами, чтобы получить больше вдохновения от OBD-II!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
