Распиновка разъема магнитолы фольксваген: Volkswagen, 2 DIN 1 DIN

Содержание

Volkswagen (2007-2013) распиновка и описание @ pinouts.ru

Pinouts > Разъемы автомагнитол Porsche, Volkswagen > Volkswagen pinouts

p/n 56D035190A

Для этой распиновки есть 26 совместимых устройств. Показать>

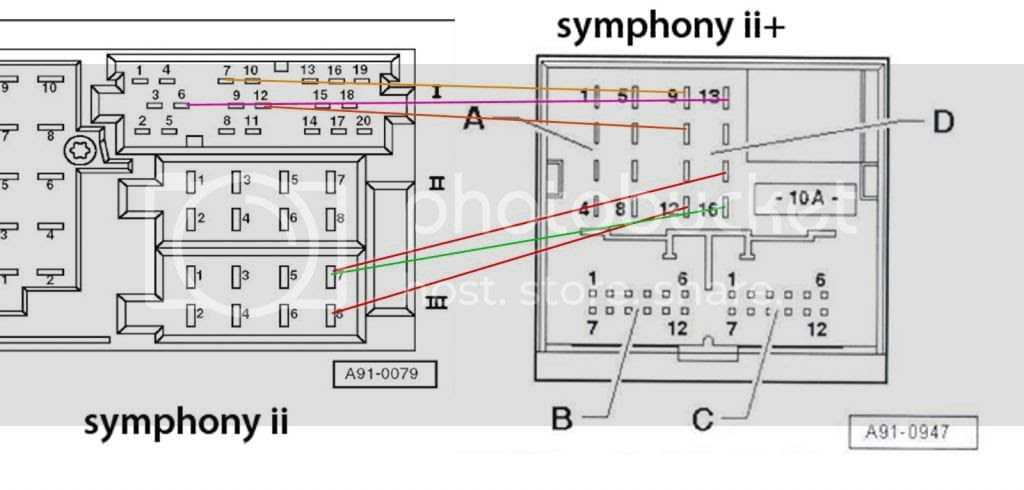

Connector A

Pin Num	Signal
1	Rear right loudspeaker (+)
2	Front right loudspeaker (+)
3	Front left loudspeaker (+)
4	Rear left loudspeaker (+)
5	Rear right loudspeaker (-)
6	Front right loudspeaker (-)
7	Front left loudspeaker (-)
8	Rear left loudspeaker (-)
9	CAN bus, high
10	CAN bus, low
12	Terminal 31
15	Terminal 30
16	Permanent plus, connected to PIN 15, anti-theft alarm system

Connector B

Pin Num	Signal
1	Audio input, left, connection for external audio sources / multimedia system control unit
2	Audio input earth connection for external audio sources / control unit for multimedia system
3	Audio earth, CD
4	Terminal 30, CD
6	CD data out
7	Audio input, right, connection for external audio sources / multimedia system control unit
8	Audio left, CD
9	Audio right, CD
10	Control signal, CD
11	CD data in
12	CD-CLK

Connector C

Pin Num	Signal
1	Microphone input (-)
2	Audio output right
3	Audio output earth
4	Microphone output (-)
5	Telephone LF input signal left (-)
6	Telephone LF input signal right (-)
7	Microphone input (+)
8	Audio output left
9	Microphone output (+)
10	Telephone mute
11	Telephone LF input signal left (+)
12	Telephone LF input signal right (+)

26-pin connector

Pin Num	Signal
4	Screening, earth
5	Video output LF right
6	Video output earth
7	Video output sync
8	Video output green
9	Screening, earth
10	Video input LF right
11	Video input earth
12	Video input sync
13	Video input green
17	Video output LF earth
18	Video output LF left
19	Video output RGBS (-)
20	Video output blue
21	Video output red
22	Video input LF (-)
23	Video input LF left
24	Video input RGBS (-)
25	Video input blue
26	Video input red

Copyright © 2000-2022 by pinouts. ru team, except user uploaded images.
No portion of this webpage may be reproduced in any form without visible link to pinouts.ru .
Efforts have been made to ensure this page is correct, but it is the responsibility of the user to verify the data is correct for their application.

Распиновка разъема магнитолы Mystery MMTD-9122S и Volkswagen DZVWD90BS18184-Юрий Огай

Что понадобится

При покупке лицензионной техники в комплекте идут специальные разъемы с проводами, предназначенными для подключения различных функций: акустики, питания и прочих. Кроме того, при покупке вместе с устройством человек приобретает изготовленные из металла салазки, которые необходимы, чтобы автомагнитола была подключена к панели транспортного средства.

При покупке у официального дилера рекомендуется приобрести специальный переходник. Он облегчит установку девайса.

Справиться однако можно и, не имея данного приспособления, хотя при этом работа усложнится.

Может потребоваться вольтметр, мультиметр. Такие устройства помогут с определением назначения проводов. Соединять провода с предназначенными для них разъемами в автомобиле можно и по цветам, если они различаются.

Подключение магнитолы mystery

Автомагнитолы семейства mystery можно отнести к достаточно недорогому музыкальному оборудованию, предназначенному для эксплуатации в автомобилях с напряжением в бортовой сети до 14,4В и имеющему, при этом, вполне достойные показатели по качеству воспроизводимого звука и надежности. Однако для того, чтобы подобная мультимедийная система могла проявить себя с наилучшей стороны следует не забывать, что установка автомагнитолы mystery своими руками требуетобязательного выполнения определенных правил.

Прежде всего, необходимо помнить, что перед началом любых работ, связанных с вмешательством в электрическую схему автомобиля следует отключить «минусовую» клемму аккумулятора и, тем самым, максимально исключить создание условий для возникновения коротких замыканий в процессе подключения автомагнитолы. Кроме того, схема подключения магнитолы mystery предполагает наличие на вашем автомобиле универсального разъема ISO и при его отсутствии необходимо особое внимание уделять соблюдению цветной маркировки соединительных проводов (впрочем, во избежание досадных неожиданностей, нелишним будет выполнить хотя бы выборочную «прозвонку» этого разъема). Следует также проследить и за правильностью подключения минусовых клемм звуковых колонок, не допуская подсоединения их непосредственно на корпус автомобиля.

Не рекомендуется, также, запитывать автомагнитолу мистери напрямую от аккумуляторной батареи, то есть миную замок зажигания — подобное «упрощение» монтажа приведет к ускоренному разряду аккумулятора, особенно во время длительных стоянок.

Что касается установки непосредственно ресивера то для него, как правило, прекрасно подойдет отсек на приборной панели, предназначенный именно для этих целей. Однако в любом случае, это место должно быть защищено от прямого попадания солнечных лучей, вибрации и чрезмерного запыления. Угол наклона передней панели ресивера не должен превышать 30°.

Для надежного закрепления ресивера в монтажном отсеке воспользуйтесь специальной рамкой из комплекта системы, которая фиксируется в нише при помощи отгибания специальных металлических «язычков». Блок ресивера закрепите в рамке, используя металлическую скобу и крепежный винт 5×25 мм.

При возникновении необходимости демонтажа ресивера, данную процедуру выполняют в обратном порядке, вставив в установочные пазы на боковых стенках блока специальные ключи из комплекта.

Перед окончательной фиксацией ресивера, включая установки внешней декоративной панели, выполните подключение всех электрических соединений, руководствуясь приведенной схемой, и проверьте мультимедийную систему на работоспособность. Для того, чтобы инициализировать систему перед первым подключением, при помощи тонкого предмета (например, стержня шариковой ручки) утопите кнопку RESET, расположенную на корпусе магнитолы. Подобную процедуру следует проводить и в других случаях полного обесточивания автомобиля, в частности при замене аккумулятора.

Теги автозвук, автомагнитола

Функционал

U Мистери — это ресивер, который позволяет слушать музыку, записанную в формате MP3. Автомагнитола оснащена встроенным радиотюнером, воспроизводящим звук в AM/FM/УКВ диапазоне. Отмечаются и такие особенности, как цифровой энкодер для регулирования громкости.

приглушение звука;
возможность повторного или случайного воспроизведения;
тон-компенсация, которая позволяет добиться гармоничного звучания даже при прослушивании на малой громкости.

Из дополнительных опций есть отображение имен файлов на русском языке — многим пользователям так удобнее их воспринимать.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Схемы автомагнитол MYSTERY

В этом разделе собраны схемы автомагнитол ( и другой автомобильной аудиотехники) MISTERY

Любую из этих схем ВЫ можете скачать (схемы внизу страницы во вложениях). Причем скачать Вы можете все это совершенно бесплатно, без регистрации, без СМС, без файлообменников и прочих скрытых сложностей.

Для просмотра файлов Вам потребуются архиваторы WinRAR, 7z и программы для просмотра файлов в формате pdf, все это Вы можете скачать на нашем сайте в разделе софт.

Все файлы проверены антивирусом!

Автомагнитола Mystery MAR-909U Инструкция пользователя на русском

Схема автомобильного усилителя (сабвуфер) MYSTERY MJ-2.120

Инструкция по подключению

Для подключения магнитолы Mystery следует предварительно ознакомиться с инструкцией. Это поможет избежать ошибок. Важно придерживаться схемы подключения; если этого не делать, устройство может хуже функционировать или не работать совсем.

Зеленый (желтый) подключается к знаку «+» аккумулятора. Для заземления предназначается черный; его следует выводить на массу. Для запитывания красного важно подключить его к замку зажигания.

В руководстве должна приводиться распиновка. Подключать магнитолу нужно, учитывая приведенные сведения. Различия по цветам возможны у разных моделей, марок. Чаще всего однако используются схожие цвета. Не следует самостоятельно решать, куда подключать шнуры, поскольку из-за этого хорошее качество звука может быть испорчено.

Голубой (возможно с белой полоской) предназначается для автоматического подключения усиливающего звук устройства и антенны.

Разъем оранжевого цвета необходим для подключения к клемме переключения освещения.

Еще одним разъемом магнитолы Mystery является черно-желтый: он нужен для дистанционного снижения или выключения громкости.

Данная опция имеется не во всех машинах; иногда его некуда подключать.

В такой ситуации разъем остается невостребованным; подключать его куда-либо кроме специального провода не нужно. На качество работы автомагнитолы данная функция не оказывает влияния.

Технические характеристики

Автомагнитолу можно назвать не просто практичным, но и стильным устройством. Дизайн тщательно продуман для обеспечения максимального комфорта пользователя.

Передняя панель является съемной. Это сделано в целях безопасности, поэтому, даже когда водителю приходится покинуть автомобиль, он может не опасаться хищения оборудования. На передней панели находятся AUX-выход и USB-порт, что позволяет прослушивать файлы с флеш-накопителя.

Модель оснащена встроенными усилителями (4*50 Вт). Это позволяет добиться мощного и чистого звучания. Также автомобилист может использовать 2 RCA-выхода предусилителя для того, чтобы подключить дополнительный стереокомпонент, например, усилитель для тыловых колонок.

Подключение через усилитель

Поняв, как подключить активный сабвуфер Мистери, можно выполнять аналогичную операцию и с пассивным устройством. Такая работа предусматривает использование специального усилителя, который присоединяют к сабу. Благодаря этому дополнительному элементу увеличится предел громкости и улучшится качество звучания.

К клемме GND на усилителе подключают один конец минусового провода.
Противоположный край этого же силового кабеля соединяют с любой деталью кузова автомобиля.
Места контакта тщательно изолируют.
Плюсовой провод подключают к клемме +12, находящейся на задней панели усилителя.
На силовой кабель устанавливают предохранитель.
На усилителе находят клемму Remote и присоединяют к ней сабвуфер.
С помощью RCA-кабеля подключают усиливающее устройство к магнитоле.
Проверяют надежность соединения и начинают настройку акустического оборудования.
Для этого в него вставляют диск (входит в комплект сабвуфера Мистери), на котором записана тестовая мелодия.
После начала звучания убавляют громкость до минимальной и приступают к регулировке настроек.
Как только звук станет «чистым», увеличивают громкость и повторно тестируют устройство.

Сабвуфер Mystery подключается просто, поэтому с такой работой можно справиться самостоятельно. Правильно установленная техника будет бесперебойно функционировать и радовать автовладельца высоким качеством звука.

Используемые источники:

https://dinamikservis.ru/blog/sabvufery/kak-podklyuchit-sabvufer-misteri/
https://www.elektrik-avto.ru/publ/avtozvuk/podkljucheni_e_magnitoly_mystery/21-1-0-615
https://ingener-pto.ru/2019/12/12/kak-podkljuchit-usilitel-k-magnitole-misteri/

Как правильно подключить активный сабвуфер Мистери

Важным моментом работы является подключение активного сабвуфера «Mystery» к источнику питания. Вариантов подачи питания на низкочастотный усилитель может быть несколько:

Подключение к аккумулятору
Использование прикуривателя
Работа усилителя с накопительным конденсатором

Прямое подключение сабвуфера Mystery к аккумулятору является самым правильным способом, а при использовании накопительного конденсатора единственно возможным. Через прикуриватель не рекомендуется подключать мощные устройства, поэтому такую схему соединения можно использовать только для систем с небольшим током потребления и как временную меру. Считается, что максимальным током в цепи автомобильного прикуривателя является 10 ампер. Схема подключения в машину активного сабвуфера Мистери включает в себя предохранитель, который ставится в плюсовую цепь. Он предназначен для защиты силового кабеля от возгорания при возможном коротком замыкании. Предохранитель должен быть установлен, как можно ближе к аккумулятору.

Рекомендуется устанавливать предохранитель на расстоянии не более 30 см от АКБ, но на практике лучше закрепить его вплотную к аккумулятору. Держатель для предохранителя имеет крепёжное отверстие под винт. Сила тока, на которую должен быть рассчитан элемент защиты, зависит от сечения кабеля, а этот параметр напрямую связан с током потребления активной акустической системы.

4.0 мм2 – 30 А
6.0 мм2 – 40 А
10 мм2 – 60 А
20 мм2 – 100 А
30 мм2 – 150 А

В таблице указаны максимально допустимые величины. Поставить предохранитель меньшей величины можно, но большей – нельзя. Предохранитель должен перегореть раньше, чем на силовом кабеле начнёт греться изоляция. Для прокладки линии питания нужно использовать специальный кабель, предназначенный для этих целей. Для колонок с мощностью, не превышающей 300 ватт, минусовый провод GND можно соединить с массой автомобиля с помощью болта. Для этого выворачивают один из болтов, зачищают это место шкуркой и обезжиривают. На кабеле делают замкнутую петлю и затягивают её под болт с шайбой. Чтобы контакт был более надёжным, используется дополнительная шайба гровер.

Щелевой короб для сабвуфера Урал ТТ 12 с настройкой порта 35 hz

Для мощных звуковых колонок такой способ не применяется. Минус питания прокладывается вместе с плюсовой шиной от аккумулятора до усилителя. При разводке цепей питания не допускается применение бытовых проводов типа ШВВП или аналогичных. Приустановке активного сабвуфера Мистери в багажном отсеке длина силового кабеля может достигать 4-5 метров. Прокладывая провод, следует избегать образования петель и узлов. Края технологических отверстий, через которые будет проходить провод, могут быть острыми, поэтому в точках пересечения нужно использовать изолирующие втулки. Если есть возможность, то силовые кабели луше всего прокладывать в пластиковом гофрированном рукаве.

Обзор про штекеры для магнитолы

Способы подключения

Существуют два основных способа подключения магнитолы.

Первый способ- соединение проводов напрямую без использования штекера. Для этого необходимо знать какой цвет провода отвечает за определенную часть аудиосистемы в марке данного автомобиля. И в то же время нужно знать тоже самое об имеющейся магнитоле. Имея эти знания, автолюбитель может самостоятельно зачистить и соединить провода без помощи штекеров. Этот способ является наиболее трудоемким и любая ошибка может привести не только к замене акустической системы, но и к замене проводки большей части автомобиля.
Второй способ- используется распиновка штекера магнитолы. В данном случае провода на самом автомобиле объеденины разъемом для штекера магнитолы. Однако бывают случаи, когда штекер и разъем не совпадают. В таких случаях потребуется ISO переходник, который поможет соединить магнитолу с остальной акустической системой автомобиля.

Что такое ISO ?

Немного теории: распиновка ISO разъема магнитолы – это определение по функциональности контактов в штекерах, в соответствие с их нумерацией. ISO разъем магнитолы — это разъем для подключения штатной магнитолы автомобиля, сертифицированный по международным нормам.

Каждый из этих разъёмов выполнен как восьмиконтактный прямоугольный штекер, иногда же их объединяют в один корпус.

При попытке самостоятельно заменить, к примеру, авто проигрыватель от Pioneer на JVC, владельцы автомобилей сталкиваются с ситуацией, когда провода в штекере перепутаны или даже не подходят по формам разъемов. Для того, чтобы решить этот вопрос, надо купить iso штекер, который продаётся в любом магазине автозапчастей. После чего и провести распиновку разъема штатной магнитолы согласно схеме.

Виды и модели

Автомобильные магнитолы Мистери пользуются спросом на автомобильном рынке. Ниже будут рассмотрены некоторые модели.

MDD 6270NV

Данная модель представляет собой магнитолу в стильном корпусе с сенсорным экраном. Одним из преимуществ является простота и удобство эксплуатации. В комплект входит головное устройство, мощная антенна, GPS-навигатор, есть ТВ-тюнер. Чтобы водителю было удобнее управлять устройством управляющие кнопки можно установить на рулевом колесе.

поддержка различных устройств, что позволяет прослушивать музыку с карт памяти, воспроизводить видео с CD дисков и т.д.;
для подключения девайсов магнитола оснащена портом USB;
предусмотрен дополнительный видеовход, что дает возможность подключения камеры заднего обзора;
доступная стоимость.

MMD 6220S

Внешне ресивер выглядит привлекательно, размер составляет 2 din. Экран 6,2 дюйма, по бокам расположены кнопки переключения. Громкость меняется с помощью регулятора, аналогичный переключатель для поиска по частотам радиостанций. Имеется цветная подсветка, которую можно менять. Выбор цветов достаточно широкий. Внешний вид можно изменить, выбрав в качестве заставки на экран, картинку марки автомобиля.

Магнитола оснащена разъемами для камеры обзора сзади авто, самбуфера, ТВ-антенны, для считывания карт памяти SD, а также USB портом и разъемом. Управление простое. На экране высвечивается время и дата. Внизу есть кнопка для перевода устройства в ночной режим работы. Оснащено устройство эквалайзером, хорошим радиоприемником. Есть возможность воспроизводить CD и DVD диски.

MDD 7120S

Автомагнитола Мистери MDD 7120S имеет сенсорный ЖК-дисплей с диагональю 7 дюймов с высоким качеством изображения. Данная модель является универсальным устройством способным считывать информацию в разных форматах и носителей (CD/ DVD/ MP3/USB). На передней панели расположен порт для USB и карт SD (автор видео — Serega Soviet).

Преимущества модели 7120s:

стандартный размер 2 din позволяет установку на автомобили, выпущенные после 2007 года;
выходная мощность 4х50 Вт;
девайс оснащен встроенным ТВ-тюнер, который поддерживает стандарты: PAL, SECAM и NTSC;
можно установить управление на руль
радиопередатчик работает на волнах УКВ, FM и AM;
с тыльной стороны есть вход для камеры заднего обзора и AV.

Особенности

Производитель магнитол Mystery старается использовать при их изготовлении новейшие технологии. Комплектующие подвергаются строгому отбору, поэтому выпускаются изделия высокого качества. Политика компании такова, что стоимость продукции не зависит от меняющегося курса валют и остается на одном уровне.

Сенсорный дисплей магнитолы

Особенностью всех девайсов этого производителя является возможность присоединения их к штатным разъемам. Это упрощает установку и дает возможность установить магнитолу своими руками, не прибегая к помощи профессионалов. Автомагнитолы Mystery имеют разъемы для подключения цифровых носителей, поддерживают почти все известные форматы. За качество и чистоту звука в устройствах отвечают специальные встроенные звуковые процессоры. С помощью эквалайзеров можно настроить звучание под свой вкус.

В топовых моделях встроен модуль GPS. Это дает возможность сэкономить на покупке специальных навигационных устройств.

А теперь предлагаем краткий обзор моделей магнитол Mystery

Магнитола Mystery MCD

Магнитола Mystery MCD доступная и простая в пользовании. MCD является доступной магнитолой. В маленькую стоимость входят такие составные MCD: MP3, CD, USB ресивер со съемной панелью. Одним из ключевых составных магнитолы MCD безопасность.

Магнитола Mystery MCD

Она сумеет обеспечить вас хорошей музыкой. Простой дисплей легкий в использовании магнитолы MCD не будет отвлекать вас от езды, а отвлечение от езды приводит к ДТП. MCD магнитола подойдет тем, у кого есть дети. Дети не смогут вам ничего там наклацать. Удобная, простая и легкая.

Магнитола Mystery MDD

Магнитола Mystery MDD имеет хорошую комплектацию и многофункциональность. Мгновенно включается. MDD имеет необходимые функции. MDD легкая в эксплуатации. Простая в подключении. Ремонт можно осуществлять как в специальных салонах, так и самостоятельно заменить детали. Гарантия на товар один год. В состав MDD входят: МР3, DVD, СD,TV, эквалайзер, цифровой тюнер, усилитель. В инструкции к ней имеется полное описание устройства, характеристика и вопросы по эксплуатации. Вы сможете легко подключить MDD, так же как на схеме, и по описанным подпунктам.

У этой модели следует отметить хорошую прочность и устойчивость. Конечно, это не говорит о том, что ее нужно пытаться всеми силами угробить и проверить всю ее мощность, но все же, большое количество покупателей смогли оценить долговечность этой магнитолы.

Магнитола Mystery MMD 6220s 2

MMD 6220s 2 является воплощением качества и цены. Многие уже успели оценить преимущества MMD 6220s 2.Яркой характеристикой магнитолы является отличная камера заднего вида. Можно изменять подсветку клавиш.

Следует также отметить хорошее качество звука в MMD 6220s 2. Можно выбрать логотип вашей машины.

Volkswagen (2006-2019) Схема распиновки головного устройства RCD 310 @ pinoutguide.com Номер

Функция 1 Задний правый динамик, положительный 2 Правый передний динамик, положительный 3 Левый передний динамик, положительный 4 Задний левый динамик, положительный 5 Правый задний динамик, минус 6 Правый передний динамик, минус 7 Левый передний динамик, минус 8 Задний левый динамик, минус 9 CAN высокий 10 CAN низкий уровень 11 Подача напряжения питания, подключенная, положительная 12

Отрицательное соединение, клемма 31 13 Дисплей CAN-Bus, минус 14 Дисплей CAN-Bus, положительный 15 Положительное соединение, клемма 30 16 Сигнал управления противоугонной системой SAFE

12-контактный разъем C

Контакт Номер	Функция
1	Микрофонный вход, минус
2	Выход AUX, аудио, правый положительный
3	Выход AUX, аудио, отрицательный
4	Микрофонный выход, минус
5	Вход НЧ сигнала левого телефона, отрицательный
6	Правый вход НЧ сигнала телефона, отрицательный
7	Микрофонный вход, положительный
8	Выход AUX, аудио, левый плюс
9	Микрофонный выход, положительный
10	Отключение звука телефона
11	Вход НЧ сигнала телефона, левый положительный
12	Вход НЧ сигнала телефона, правый положительный

12-контактный разъем B

Контакт Номер	Функция
1	Вход AUX, аудио, левый плюс
2	Вход AUX, аудио, отрицательный
3	CD-чейнджер, аудиосистема, минус
4	CD-чейнджер, питание, плюс
5	н/д
6	CD-чейнджер, шина вывода данных
7	Вход AUX, аудио, правый положительный
8	CD-чейнджер, левый порт аудио, положительный
9	CD-чейнджер, правый порт аудио, положительный
10	CD-чейнджер, сигнал управления
11	CD-чейнджер, данные в шине
12	CD-чейнджер, шина часов

Штифт Обозначение	Функция контакта
Силовые контакты
+Уб	Battery+ (12 В напрямую от аккумулятора).
ЗАЗЕМЛЕНИЕ, ЗАЗЕМЛЕНИЕ	Заземление шасси
Аудио контакты
FR+ или RF+	Выход переднего правого динамика
FL+ или LF+	Выход переднего левого динамика
РР+	Выход заднего правого динамика
LR+ или RL+	Выход заднего левого динамика
FR- или RF-, FL- или LF-, RR-, LR- или RL-, SGND	Соответствующее заземление динамика
ИН-П, ИН-Л	Линейный аудиовыход
ЛИНИЯ В	Аудиолиния в
Разное штифты
ОТКЛЮЧЕНИЕ ТЕЛЕФОНА	Этот контакт используется для отключения звука, заземленного некоторыми другими внешними компонентами, подключенными к радиостанции.
МОЖЕТ-, МОЖЕТ+	CAN бортовая диагностическая шина

Схема подключения стереосистемы Volkswagen Golf

Установка стереосистемы Golf станет намного проще, если у вас есть схема подключения стереосистемы Golf. Когда вы снимаете радиоприемник Golf или пытаетесь обновить динамики, последнее, что вам нужно, — это искать схему подключения стереосистемы. Это подробное руководство покажет вам, как подключить любую стереосистему, MP3-плеер, радиоприемник, стереоусилитель, динамики или навигационную систему. Эта схема подключения стереосистемы Golf охватывает 19 годы.86 до 2014 года для вашей стереосистемы Volkswagen.

Являетесь ли вы профессионалом или просто хотите обновить стереосистему VW, это руководство по подключению для вас. Вы можете модернизировать стереосистему Golf, используя это руководство, чтобы подключить провода питания и проводку усилителя или заменить динамики Golf. Вы можете использовать это руководство по подключению стереосистемы Golf, чтобы завершить обновление стереосистемы Golf или динамиков в вашем Volkswagen.

Проводка стереосистемы Golf второго поколения 1983–1991

Самое раннее руководство по установке стереосистемы Volkswagen Golf, которое у нас есть, второе поколение этого автомобиля варьируется от 1983 до 1991 года. К счастью для большинства людей, заводская стереосистема Volkswagen Golf использует схему с одним DIN, что делает модернизацию простой и легкой. Вам не понадобится установочный комплект для завершения установки стереосистемы Volkswagen Golf из стандартной конфигурации.

Батарея автомобильного радио, постоянное напряжение 12 В+ Провод: красный
Провод заземления автомобильного радио: коричневый
Провод подсветки автомобильного радио: серый/синий
Положительный провод левого переднего динамика (+): Серый
Отрицательный провод левого переднего динамика (-): Черный
Правый Положительный провод переднего динамика (+): зеленый
Минусовой провод правого переднего динамика (-): черный

К сожалению, передние динамики установлены в приборной панели, что может затруднить модернизацию. Если вы ищете обновление для динамиков Golf, вы должны сначала удалить заводские устройства. Поскольку эта ранняя версия Golf не имеет переключаемого сигнала питания, для этой цели лучше всего использовать колонку зажигания.

Положительный провод левого заднего динамика (+): серый/черный
Отрицательный провод левого заднего динамика (-): черный
Положительный провод правого заднего динамика (+): зеленый/черный
Отрицательный провод правого заднего динамика (-): черный

Задние динамики этого поколения имеют размеры 5″ x 7″ и устанавливаются в боковые панели. Обязательно сверьтесь с нашей схемой подключения стереосистемы Golf, чтобы завершить установку стереосистемы Golf.

Проводка стереосистемы Golf третьего поколения, 1991–1998 гг. Однако эти изменения немного затруднили модернизацию стереосистемы Golf.

Автомагнитола, постоянный провод 12 В+: красный/белый
Автомагнитола с включенным зажиганием, 12 В+ провод: оранжевый
Провод заземления автомобильной радиостанции: коричневый
Провод подсветки автомобильной магнитолы: серый/синий , там не так много места для чего-либо еще.
Провод левого переднего динамика (+): Синий/черный
Провод левого переднего динамика (-): Оранжевый/черный
Провод правого переднего динамика (+): Красный/белый
Провод правого переднего динамика (-): Оранжевый/белый

К счастью, передние динамики Golf встроены в дверь, что упрощает их модернизацию. Точно так же задние динамики установлены в задних дверях, что в целом упрощает модернизацию динамиков вашего Golf.

Провод левого заднего динамика (+): красный/светло-зеленый
Провод левого заднего динамика (-): оранжевый/черный
Провод правого заднего динамика (+): синий/светло-зеленый
Провод правого заднего динамика (-): оранжевый/светло-зеленый Красный

Стереосистема Golf четвертого поколения, 1998–2004 гг. К сожалению, если у вас есть звуковая система премиум-класса, эта проводка не будет применяться.

Поскольку в стереосистеме Monsoon Golf используется специальный монтажный блок, вам потребуется ключ с цветовой кодировкой для модернизации или установки любой стереосистемы. Провод заземления автомобильного радиоприемника: коричневый
Провод подсветки стереосистемы Golf: серый/синий

К счастью, динамики остаются в дверях, что упрощает обновление динамиков вашего автомобиля Golf. Когда вам нужно подключить задние динамики, вы можете использовать нашу схему подключения стереосистемы Golf, чтобы выполнить эту работу.

Провод левого переднего динамика (+): Синий/черный
Провод левого переднего динамика (-): Оранжевый/черный
Провод правого переднего динамика (+): Красный/белый
Провод правого переднего динамика (-): Оранжевый/черный Белый

Провод левого заднего динамика (+): Красный/светло-зеленый
Провод левого заднего динамика (-): Оранжевый/черный
Провод правого заднего динамика (+): Синий/светло-зеленый
Провод правого заднего динамика (-): Оранжевый/красный

При установке стереосистемы Golf в VW этого поколения вам потребуется монтажный комплект или кронштейн, если вы используете откидной экран или моторизованную систему с одним DIN. Из-за расположения и компоновки приборной панели неправильная установка может действительно свести на нет все ваши усилия.

Проводка стереосистемы Golf пятого поколения 2004–2009 гг.

Любителям стереосистемы Golf с существующей премиальной системой Monsoon вам понадобится конкретная схема проводки. При установке вторичного усилителя вам потребуется отдельная проводка питания и заземления для правильной работы.

Батарея автомобильного радиоприемника Постоянное напряжение 12 В+ Провод: штекер № 2, контакт № 15
Автомобильный радиоприемник Переключаемый провод 12 В+: штекер № 2, контакт № 13
Провод заземления автомобильного радиоприемника: штекер № 2, контакт № 12
Левый передний динамик Положительный провод (+): разъем №1, контакт №3
Отрицательный провод левого переднего динамика (-): разъем № 1, контакт № 7
Положительный провод правого переднего динамика (+): разъем № 1, контакт № 2
Отрицательный провод правого переднего динамика (-): разъем № 1, контакт № 2 6
Положительный провод левого заднего динамика (+): штекер № 1, штырь № 4
Минусовой провод левого заднего динамика (-): штекер № 1, штырь № 8
Положительный провод правого заднего динамика (+): штекер № 1, штырь № 1
Минусовой провод правого заднего динамика (-): штекер № 1, контакт № 5

В зависимости от модели вашего автомобиля Golf вам может потребоваться специальный обходной канал для информационно-развлекательной системы. Эта простая система plug and play может обойти систему CAN-BUS в проводке вашей стереосистемы Golf.

Положительный провод CAN-BUS (+): разъем № 2, контакт № 9
Отрицательный провод CAN-BUS (-): разъем № 2, контакт № 10
Контактный провод сигнализации: разъем № 2, контакт № 14
Сигнал управления для противоугонной системы (SAFE) Провод: штекер № 2, штырь № 16
Провод отключения звука телефона (при наличии): штекер № 2, штырь № 11 #12
Телефонный левый передний вход сигнала Отрицательный провод (-): Штекер №3, штырь №6
Спутниковое радио Постоянное 12 В+ Провод: Штекер №4, штырь №5
Провод входа спутникового радио (аудио слева): Штекер №4, штырь #1
Входной провод спутникового радио (аудио справа): разъем № 4, контакт № 7
Провод заземления входа спутникового радио: разъем № 4, контакт № 3
