Распиновка разъемов автомагнитол Nissan
NISSAN PP-9940H
NISSAN PN9924U by Clarion (UK)

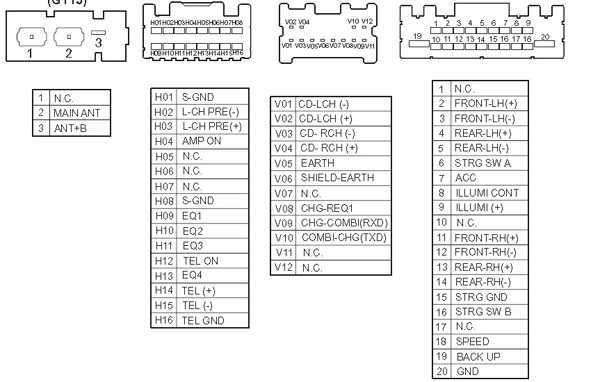

Разъём магнитолы Nissan
NISSAN PN-9660H
Разъём магнитолы Nissan
NISSAN
CLARION CK98B PN-9526U CL0065B
Разъём магнитолы Nissan
NISSAN
Разъём магнитолы Nissan
NISSAN CSK-9301MA
Разъём магнитолы Nissan
NISSAN PP-9997M
Разъём магнитолы Nissan
NISSAN ET RH (Blaupunkt BP 9349)
NISAN PP-1675H — контакты 8 и 9 поменять местами
Разъём магнитолы Nissan
Разъём магнитолы Nissan
NISSAN MID LHD(Blaupunkt BP 9345)
Разъём магнитолы Nissan
BLAUPUNKT MICRA CD BP2346 (NISSAN)
BLAUPUNKT MICRA CD BP2347 (NISSAN)
Разъём магнитолы Nissan
NISSAN (CLARION) PN-9524U
Разъём магнитолы Nissan
NISSAN BP6350 by Blaupunkt (Portugal) (Разъём на шасси)
NISSAN CK94B (CLARION) PN-9522U (Made In Malaysia)
Разъём магнитолы Nissan
NISSAN CT020 (PN-1726M) made in Philippines (Clarion)
Разъём магнитолы Nissan
Данных по разводке разъёма временно нет.
NISSAN CNA48 (PN-2344N, Clarion, made in Japan)
Разъём магнитолы Nissan
Данных по разводке разъёма временно нет.
NISSAN PP-1589G (CK106) by Clarion (made in Japan)
Разъём магнитолы Nissan
Данных по разводке разъёма временно нет.
NISSAN X-TRAIL
Разъём магнитолы Nissan
NISSAN PN-1757L (Made By Clarion)
Разъём магнитолы Nissan
Разъём магнитолы Nissan
NISSAN Ch440 (PP-2609T)
NISSAN PP-2617V
NISSAN CY25A (CLARION PN-2649N) Физически, разъём такой же. Питающие провода подходят.
Разъём магнитолы Nissan
NISSAN PN-1682M (Clarion NF-R092-B)
Разъём магнитолы Nissan
NISSAN PN-2383D BOSE (Clarion CN 838)
Разъём магнитолы Nissan
NISSAN PN-2805N
Разъём магнитолы Nissan
NISSAN PN-2419F
Разъём магнитолы Nissan
NISSAN PN-2424R
NISSAN CT450 PN2424M
Разъём магнитолы Nissan
NISSAN PN-252
Разъём магнитолы Nissan
NISSAN PN-2530H
Разъём магнитолы Nissan
NISSAN PN-2665D-A
Разъём магнитолы Nissan
NISSAN RM-V53GAEA
NISSAN CA000(Murano)
Clarion модель № PN-2529
Разъём магнитолы Nissan
NISSAN CN 688
Разъём магнитолы Nissan
NISSAN CQ-EN3780AD(Teana new)
Matsushita Electric Industrial Co.
Ltd.
Разъём магнитолы Nissan
NISSAN CR 07A, CR 09B (Clarion ID№ CR 07A)
Разъём магнитолы Nissan
NISSAN CY03E
Разъём магнитолы Nissan
NISSAN CY06D (Qashqai) — производитель Clarion
NISSAN CY11C (Qashqai) — производитель Clarion
NISSAN CY13C (Qashqai) — производитель Clarion
Разъём магнитолы Nissan
NISSAN PP-2665D-A (Сlarion)
Разъём магнитолы Nissan
NISSAN RM-V53GAEA (Teana) — Matsushita
Разъём магнитолы Nissan
NISSAN Усилитель 28060 СА105 Bose
Усилитель а/м MURANO, FX35.45-произвомитель BOSE
модель 28060 СА105 А/М MURANO
Разъём магнитолы Nissan
Разъём магнитолы Nissan
Разъём магнитолы Nissan
NISSAN PP-2617V
Разъём магнитолы Nissan
NISSAN PN-9924U
Разъём магнитолы Nissan
NISSAN PP-1675H
Разъём магнитолы Nissan
Разъём магнитолы Nissan
Разъём магнитолы Nissan
Nissan PW-2419F
Разъём магнитолы Nissan
Распайка разъемов штатной магнитолы | Всё о Nissan Cefiro • Maxima • Teana
Fresh™
Цефирядник
-
06.2006″ data-time-string=»18:47″ title=»12.06.2006 в 18:47″ itemprop=»datePublished»>12.06.2006
- #1
Подскажите распайку разъемов магнитолы. Поиском не нашел.
Купил магнитолу а в проводах разобраться не могу Конкретно интересуют провода к колонкам.
Заранее спасибо!
Развернуть подпись
Nissan Cefiro Excimo 2,0 А33
Fresh™
Цефирядник
- #2
Неужели никто не менял голову на А33???
НЕ ВЕРЮ ©
Или хоть расскажите как найти кабели к акустике
Развернуть подпись
Nissan Cefiro Excimo 2,0 А33
Fresh™
Цефирядник
-
06.2006″ data-time-string=»23:49″ title=»17.06.2006 в 23:49″ itemprop=»datePublished»>17.06.2006
- #3
Все, вопрос снят. Сегодня подключил свежекупленный Alpine CDE-9848RB. Тут где то на форуме говорили что для того чтобы изменить звук, надо в первую очередь менять акустику.. Может это и так, но даже штатная акустику и этой головой зазвучала совсем по другому!! Я не ожидал такого звука, хотя со временем акустику все-таки поменяю
Вобщем голова мне очень понравилась!
Развернуть подпись
Nissan Cefiro Excimo 2,0 А33
White Shark
Цефирянин
-
06.2006 в 12:25″ itemprop=»datePublished»>22.06.2006
- #4
А как снять панели, чтобы доступится до штатной магнитолы? И где распайку взял?
Развернуть подпись
A33 ’02 y dark blue
Tino V10 6 seats black
Fresh™
Цефирядник
- #5
White Shark сказал(а):
А как снять панели, чтобы доступится до штатной магнитолы? И где распайку взял?
Нажмите, чтобы раскрыть.
..
..Разобрать легко и на форуме уже обсуждалось: https://www.cefiro.ru/forums/viewtopic.p … highlight=
А распайку я так и не нашел, провода питания АСС и +12 прозвонил мультиметром, земля соотв-но черная. С акустикой я сначала не совсем понял: там на каждый провод подается +5.50 В. Причем постоянно и не зависит от громкости. Вобщем вычислил я их просто отрезая по очереди
Единственное, что не нашел — провод, управляющий освещением. По идее его можно подключить к магнитоле и при включении габаритов подсветка будет немного слабее (чтоб не слепило ночью). Но вот где этот провод взять — пока не понял.
Развернуть подпись
Nissan Cefiro Excimo 2,0 А33
Рекомендации
White Shark
Цефирянин
-
- #6
Пасиб! Буду пробовать!
Развернуть подпись
A33 ’02 y dark blue
Tino V10 6 seats black
Fresh™
Цефирядник
- #7
Если надо, могу попробовать разъем нарисовать.
По цветам:
1 разъем (большой)
Красный: +12В постоянно
Черный: Масса
Оранжевый: ХЗ, 12В появляется если включить габариты
Желтый: Вообще ХЗ
Белый/Бело-черный: Передний правый динамик соотв-но «+» и «-«
Серый/Серо-черный: Передний левый динамик соотв-но «+» и «-«
2 разъем (маленький)
У меня там четыре провода, они все идут на колонки.
Цвета там все разные, щас точно не вспомню.
Вообще слышал что у Ниссана с цветами проводов бардак, так что не исключено что у тебя все будет по другому
Удачи
З.Ы. Ты случайно не тот White Shark, который в конфе прар.ру иногда появляется?
Развернуть подпись
Nissan Cefiro Excimo 2,0 А33
White Shark
Цефирянин
- #8
З.Ы. Ты случайно не тот White Shark, который в конфе прар.ру иногда появляется?
Нажмите, чтобы раскрыть.
..Он самый )) И на авто.вл.ру в ниссанах — тоже я. Сейчас у меня Блюбик 4ВД 98 г 1,8. А вчера получил еще и цефиру свою, вот она http://foto.auto.vl.ru/5794/
Развернуть подпись
A33 ’02 y dark blue
Tino V10 6 seats black
prol
Цефирянин
- #9
ёмаё…..распайка сдесь же на сайте https://www.cefiro.ru/links/archive/radio_wire_rus.zip у меня всё по цветам совпало, только на магнитоле некоторые провода другого цвета были, но они и так подписаны все.
Развернуть подпись
Nissan Cefiro ExcimoG, 01.
08, A33, VQ20DE, KT3
White Shark
Цефирянин
- #10
У меня не совпало И проводов сильно больше, чем в здешней распайке показано. Надо разбирацца 😕
Развернуть подпись
A33 ’02 y dark blue
Tino V10 6 seats black
prol
Цефирянин
-
06.2006 в 17:57″ itemprop=»datePublished»>25.06.2006
- #11
для управления покупной магнитоллой нужно только два разъема, распайка которого сдесь есть, а остальные два разъема для чего то другого, типа, чтоб нельзя было украсть и в другую машину поставить или чего то другого.
Развернуть подпись
Nissan Cefiro ExcimoG, 01.08, A33, VQ20DE, KT3
Реклама
Fresh™
Цефирядник
- #12
У меня тоже не совпали с распайкой которая на сайте! Потому и спрашивал.
.. Но в принципе там ничего сложного
Развернуть подпись
Nissan Cefiro Excimo 2,0 А33
triG
Цефирядник
- #13
Есть у кого нибудь распайка штекеров которые вставляются в штатную магнитолу?
У меня к одному из них (большому) врезана магнитола, при этом остаются болтаться еще два или три штекера немного поменьше.
Буду признателен.
Развернуть подпись
Nissan Cefiro Excimo G (WHSTL,CLAS2,WIPR2) (A-33, 2001,VQ20DE,AT)
ТАХ
Заслуженный Цефировод
frilender
Цефирядник
-
10.2010″ data-time-string=»10:41″ title=»23.10.2010 в 10:41″ itemprop=»datePublished»>23.10.2010
- #15
На счет цветов проводки +10000, вчера воткнул одно-диновый JVC, хоть это и джи-ви-си, но звук даже со штатной акустикой изменился в лучшую сторону! теперь думаю чем закрыть ужасную дыру, образовавшуюся вокруг магнитолы
Развернуть подпись
Было Nissan Skyline, HR32, RB20DE, АКПП, 1992 года выпуска
Стало Nissan Cefiro, A33, VQ20DE, AT, 2000 года выпуска
алексей_05_1976
Цефирёнок
- #16
Добрый день всем.
Ребят, не сочтите за рекламу, но может кому и поможет.
Много интересных фото по распиновке разъемов автомагнитол на
Mark Hugo
Цефировод
- #17
Сочту за рекламу. Распинровка штатных магнитол есть на сайте а к каждой имеется своя в комплектации.
Можешь тему продублировать в курилке.
Zoltan
Цефирёнок
-
2011″ data-time-string=»10:52″ title=»17.05.2011 в 10:52″ itemprop=»datePublished»>17.05.2011
- #18
У кого есть схема распайки родной 2 дин магнитолы на Цефиро а32, выложите пожалуйста.
Обе ссылки из FAQ сайта не работают.
Спасибо.
Развернуть подпись
CEFIRO VQ20 1998 — была
Mark II 2,5 GrandeG JZX100 1JZ-GE VVT-i сейчас
канал в МИРКЕ: #CAR
ТАХ
Заслуженный Цефировод
- #19
Zoltan сказал(а):
.
Нажмите, чтобы раскрыть…
..Обе ссылки из FAQ сайта не работают.https://www.cefiro.ru/downloads/#raspayka
глянь в мануале и попробуй еще раз качнуть
Реклама
Zoltan
Цефирёнок
- #20
СПАСИБО ОГРОМНОЕ!
Из мануала скачалось.
Развернуть подпись
CEFIRO VQ20 1998 — была
Mark II 2,5 GrandeG JZX100 1JZ-GE VVT-i сейчас
канал в МИРКЕ: #CAR
Схема жгута проводов радио Nissan Versa 2015
org/BreadcrumbList»>
Вопрос: Где найти схему подключения магнитолы Nissan Versa 2015? Как мне найти схему подключения автомобильной стереосистемы Nissan Versa 2015 года?
Независимо от того, являетесь ли вы опытным установщиком мобильной электроники Nissan Versa, фанатиком Nissan Versa или начинающим энтузиастом Nissan Versa, схема подключения автомобильной стереосистемы Nissan Versa просто необходима. Одной из самых трудоемких задач при установке автомагнитолы является определение правильных проводов. Если вы хотите узнать, как заменить радио в Nissan Versa 2015 года или выяснить, почему ваше автомобильное радио перестало работать, схема подключения радиоприемника Nissan Versa 2015 года может сэкономить вам много времени.
Зная, что делает каждый провод автомобильного радио в вашем жгуте проводов радиоприемника Nissan Versa 2015 года, вы избавитесь от догадок, связанных с заменой автомобильного радио или ремонтом автомобильной стереосистемы. На нашей схеме подключения радиоприемника Nissan Versa 2015 года показаны все цвета проводов радиоприемника Nissan Versa 2015 года и их назначение. Воспользуйтесь нашим руководством по подключению стереосистемы Nissan Versa 2015 года, чтобы установить новый автомобильный радиоприемник.
Содержание
- Схема подключения магнитолы Nissan Versa 2015
- Руководство по подключению динамиков Nissan Versa 2015 г.
- Размер и расположение динамика Nissan Versa 2015 года
- Вопросы и ответы
- Пожертвовать
- Заключение
Зная цвета проводов радиоприемника Nissan Versa 2015 года, можно легко заменить автомобильную стереосистему. Наше руководство по подключению радиоприемника Nissan Versa 2015 года покажет вам, как подключить провода автомобильного радиоприемника, и поможет вам, когда провода вашего автомобильного радиоприемника не работают.
Он также показывает провод автомобильного радиоприемника к аккумулятору, какой провод положительный, что такое провод подсветки автомобильного радиоприемника и многое другое.
| Приложение | Цвет радиопровода |
|---|---|
| Провод аккумулятора автомобильного радиоприемника (постоянная мощность 12 В+) | Желтый |
| Провод для автомобильного радиоприемника (коммутируемое питание 12 В+) | Синий |
| Провод заземления автомобильного радиоприемника | Шасси |
| Используйте жгут проводов автомобильного радиоприемника и комплект приборной панели автомобильного радиоприемника для простой установки ! | |
| Провод подсветки автомобильного радиоприемника | Светло-зеленый |
| Провод диммера автомобильной стереосистемы | Н/Д |
| Трос запуска антенны автомобильного радиоприемника | Черный |
| Провод включения усилителя автомобильного радиоприемника | Н/Д |
| Провод отключения звука автомобильного радиоприемника | Н/Д |
| Расположение усилителя автомобильного радиоприемника | Н/Д |
Используйте жгут проводов для интеграции усилителей . – Подключите заводской усилитель к вторичному радиоприемнику. | |
Зная цвета проводов динамиков Nissan Versa 2015 года, можно легко заменить автомобильную стереосистему. Наше руководство по проводке динамиков Nissan Versa 2015 года покажет вам, как подключить провода автомобильных динамиков, и поможет вам, когда провод вашего автомобильного динамика не работает. Он также показывает, какой провод автомобильного динамика использовать, какой провод автомобильного динамика положительный и многое другое. Найдите провод динамика Nissan Versa 2015 года ниже!
| Приложение | Размер лампы |
|---|---|
| Положительный провод переднего центрального динамика (+) | Н/Д |
| Минусовой провод переднего центрального динамика (-) | Н/Д |
| Обновите центральные динамики , чтобы получить потрясающий звук ! | |
| Положительный провод левого переднего высокочастотного динамика (+) | Н/Д |
| Минусовой провод левого переднего динамика высоких частот (-) | Н/Д |
| Положительный провод правого переднего высокочастотного динамика (+) | Н/Д |
| Минусовой провод правого переднего динамика высоких частот (-) | Н/Д |
| Обновите свои твитеры , чтобы получить более чистые высокие частоты ! | |
| Положительный провод левого переднего динамика (+) | Серый |
| Минусовой провод левого переднего динамика (-) | Розовый |
| Положительный провод правого переднего динамика (+) | Бежевый |
| Минусовой провод правого переднего динамика (-) | Фиолетовый |
| Используйте жгут проводов динамика для легкой установки динамика ! | |
| Положительный провод (+) левого заднего высокочастотного динамика | Н/Д |
| Отрицательный провод левого заднего высокочастотного динамика (-) | Н/Д |
| Положительный провод правого заднего высокочастотного динамика (+) | Н/Д |
| Минусовой провод правого заднего высокочастотного динамика (-) | Н/Д |
| Обновите свои твитеры , чтобы получить более чистые высокие частоты ! | |
| Положительный провод левого заднего динамика (+) | Белый |
| Минусовой провод левого заднего динамика (-) | Красный |
| Положительный провод правого заднего динамика (+) | Синий |
| Минусовой провод правого заднего динамика (-) | Желтый |
| Обновите свой сабвуфер , чтобы получить более глубоких басов! | |
| Положительный провод левого сабвуфера (+) | Н/Д |
| Минусовой провод левого сабвуфера (-) | Н/Д |
| Положительный провод правого сабвуфера (+) | Н/Д |
| Минусовой провод правого сабвуфера (-) | Н/Д |
Знание размеров динамиков Nissan Versa 2015 года упрощает установку новых автомобильных динамиков.
Наш гид по размерам динамиков Nissan Versa 2015 года показывает точные размеры и то, какой динамик подходит для вашего автомобиля. Он также показывает, где находятся ваши динамики Nissan Versa 2015 года. Найдите свой размер динамиков Nissan Versa 2015 года и расположение динамиков ниже!
| Приложение | Размер лампы |
|---|---|
| Размер переднего центрального динамика | Н/Д |
| Глубина переднего центрального динамика | Н/Д |
| Расположение переднего центрального динамика | Н/Д |
| Обновите центральные динамики , чтобы получить потрясающий звук ! | |
| Размер переднего твитера | Н/Д |
| Глубина переднего твитера | Н/Д |
| Расположение переднего твитера | Н/Д |
| Обновите свои твитеры , чтобы получить более чистые высокие частоты ! | |
| Размер переднего динамика | 6,5-дюймовые динамики |
| Глубина переднего динамика | 4″ Глубина |
| Расположение переднего динамика | Передние двери |
| Используйте жгут проводов динамика для легкой установки динамика ! | |
| Размер заднего твитера | Н/Д |
| Глубина заднего твитера | Н/Д |
| Расположение заднего высокочастотного динамика | Н/Д |
| Используйте жгут проводов динамика для легкой установки динамика ! | |
| Размер заднего динамика | 6,5-дюймовые динамики |
| Глубина заднего динамика | 3,5″ Глубина |
| Расположение заднего динамика | Н/Д |
| Обновите свой сабвуфер , чтобы получить более глубоких басов! | |
| Размер автомобильного сабвуфера | Н/Д |
| Глубина автомобильного сабвуфера | Н/Д |
| Расположение динамика автомобильного сабвуфера | Н/Д |
Вопросы и ответы
У вас есть вопросы по установке радиоприемника Nissan Versa 2015 года? Пожалуйста, не стесняйтесь опубликовать его внизу этой страницы.
Мы сделаем все возможное, чтобы найти для вас ответ, который вы ищете. Или, надеюсь, кто-то в сообществе Modified Life ответит на информацию о автомобильной стереосистеме, которую вы ищете.
Внесите свой вклад
Хотите помочь сообществу Modified Life, предоставив информацию о электрической схеме стереосистемы Nissan Versa 2015 года? Не стесняйтесь опубликовать его внизу этой страницы. Заранее благодарим вас за ваш вклад!
Заключение
Не стесняйтесь использовать любую схему радиопроводки Nissan Versa 2015 года, которая указана здесь, но имейте в виду, что вся информация здесь предоставляется без каких-либо гарантий. Вы используете это руководство по подключению стереосистемы Nissan Versa 2015 года на свой страх и риск. Всегда проверяйте все провода радиоприемника, цвета стереопроводов и информацию о проводке, прежде чем применять их к своему Nissan Versa 2015 года.
Схема подключения стереосистемы Nissan 240SX
Когда вам нужно установить новую стереосистему или вернуть заводское устройство, эта схема подключения стереосистемы 240SX поможет вам выполнить работу.
Сегодня я покажу вам, как установить стереосистему на Nissan 240SX всех годов выпуска.
Идеально подходит, когда вы берете подержанный S13 или S14 со снятой заводской радиостанцией. Конечно, если вы устанавливаете новый MP3-плеер или навигационную систему, вам понадобится полная схема подключения. Независимо от того, являетесь ли вы профессиональным установщиком стереосистем или механиком, эта схема подключения автомобильной аудиосистемы может вам помочь.
Nissan 240SX пережил короткий, но приятный период с 1989 по 1998 год, охватывающий два поколения. Это по-прежнему очень популярный автомобиль среди кандидатов на замену двигателя, и если вы ищете проводку двигателя или руководства по замене двигателя, вы попали в нужное место.
Покупка подержанного Nissan 240SX может быть легкой и дешевой, особенно раннее поколение (1989-1994), известное как S13. К сожалению, часто эти автомобили находятся в плохом состоянии и могут стать кошмаром для электропроводки.
Если вы недавно взяли в руки дрейфующую ракету S13 и обнаружили крысиное гнездо на месте заводской стереосистемы, то это руководство для вас.
Схема подключения стереосистемы Nissan 240SX первого поколения (1989–1994 гг.)
Эта полная схема подключения автомобильной аудиосистемы для вашего S13 поможет вам решить любые проблемы с подключением. Поскольку многие из этих старых автомобилей будут модифицированы или уже разобраны, руководство по проводке стереосистемы S13 на этой странице может действительно прояснить ситуацию.
Автомобильный радиоприемник, постоянный провод 12 В+: красный/черный
Автомобильный радиоприемник, переключаемый провод 12 В+: синий
Провод заземления автомобильного радиоприемника: шасси
Провод подсветки автомобильного радиоприемника: красный/синий
Провод диммера автомобильного стереосистемы: красный/желтый
Положительный провод левого переднего динамика (+): Синий/белый
Отрицательный провод левого переднего динамика (-): Синий/желтый
Положительный провод правого переднего динамика (+): Коричневый
Отрицательный провод правого переднего динамика (-): Коричневый/белый
Положительный провод левого заднего динамика (+): Красный
Отрицательный провод левого заднего динамика (-): Зеленый
Положительный провод правого заднего динамика (+): Синий
Отрицательный провод правого заднего динамика (-): Розовый
Нужен путеводитель по проводке зажигания или жгуту двигателя Nissan 240SX? Ознакомьтесь с дополнительными руководствами на My Pro Street, онлайн-сообществе, которое существует с 1998 года.
Схема подключения стереосистемы Nissan 240SX второго поколения (1995–1998 гг.)
Второе поколение 240SX известно как S14, и существует два варианта этого автомобиля. Ранние модели 1995–1996 годов известны как Zenki с круглыми фарами. В то время как более поздние модели выглядят более агрессивно и известны как Kouki S14.
Автомобильный радиоприемник, постоянный провод 12 В+: оранжевый/зеленый
Автомобильный радиоприемник, переключаемый провод 12 В+: синий
Провод заземления автомобильного радиоприемника: шасси
Провод подсветки автомобильного радиоприемника: красный/синий
Провод диммера автомобильного стерео: красный/желтый
Левый передний динамик Положительный провод (+): Синий/белый
Отрицательный провод левого переднего динамика (-): Синий/желтый
Положительный провод правого переднего динамика (+): Коричневый
Отрицательный провод правого переднего динамика (-): Коричневый/белый
Левый задний динамик Положительный провод (+): красный
Отрицательный провод левого заднего динамика (-): Зеленый
Положительный провод правого заднего динамика (+): Синий
Отрицательный провод правого заднего динамика (-): Розовый
заводское положение стереосистемы.
