Как устроен разъем VGA монитора. Какое назначение имеют 15 контактов VGA. Чем отличаются разные версии VGA разъемов. Как работает передача данных по VGA кабелю.
Что такое VGA разъем и для чего он используется
VGA (Video Graphics Array) — это аналоговый видеоинтерфейс, который долгое время был стандартом для подключения мониторов к компьютерам и другим устройствам. VGA разъем имеет характерную трапециевидную форму с 15 контактами, расположенными в 3 ряда.
Основные особенности VGA интерфейса:
- Передает аналоговый видеосигнал
- Поддерживает разрешение до 640×480 пикселей в стандартном режиме
- Может передавать 16 или 256 цветов
- Максимальная частота обновления 70 Гц
- Использует отдельные каналы для красного, зеленого и синего цветов
Хотя VGA уже считается устаревшим стандартом, его до сих пор можно встретить во многих мониторах, проекторах и другом оборудовании. Поэтому важно разбираться в распиновке VGA разъема.

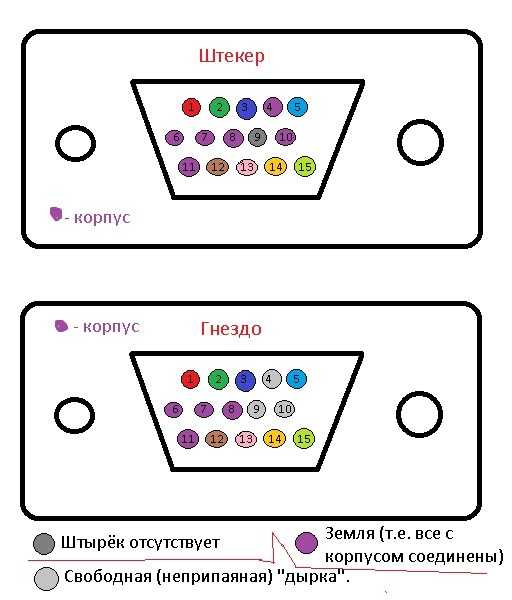

Схема распиновки 15-контактного разъема VGA
- Контакт 1 — Красный видеосигнал
- Контакт 2 — Зеленый видеосигнал
- Контакт 3 — Синий видеосигнал
- Контакт 4 — Не используется
- Контакт 5 — Земля
- Контакт 6 — Красный земля
- Контакт 7 — Зеленый земля
- Контакт 8 — Синий земля
- Контакт 9 — +5В (не всегда используется)
- Контакт 10 — Земля синхронизации
- Контакт 11 — Не используется
- Контакт 12 — Данные SDA (для DDC)
- Контакт 13 — Горизонтальная синхронизация
- Контакт 14 — Вертикальная синхронизация
- Контакт 15 — Данные SCL (для DDC)
Как видно из схемы, основную роль играют контакты для передачи цветовых сигналов (1-3) и синхронизации (13-14). Остальные контакты нужны для заземления и дополнительных функций.
Назначение основных контактов VGA разъема
Рассмотрим подробнее функции ключевых контактов VGA:
Контакты 1-3: Передача цвета
Эти три контакта отвечают за передачу аналогового сигнала для красного, зеленого и синего цветов соответственно. Каждый канал имеет сопротивление 75 Ом и передает сигнал амплитудой 0.7В. Комбинируя эти три базовых цвета, можно получить любой оттенок на экране.
Контакты 13-14: Синхронизация
Горизонтальная и вертикальная синхронизация необходимы для правильного построения изображения на экране. Они задают частоту обновления строк и кадров.
Контакты 12 и 15: Канал DDC
Эти контакты используются для работы технологии Display Data Channel (DDC). Она позволяет монитору передавать компьютеру информацию о своих характеристиках и поддерживаемых режимах.
Отличия разных версий VGA разъемов
Существует несколько разновидностей VGA разъемов, которые отличаются количеством контактов и поддерживаемыми функциями:
- Стандартный 15-контактный VGA — базовая версия
- 9-контактный VGA — упрощенная версия с ограниченным функционалом
- Mini-VGA — компактная версия для ноутбуков
- VGA с поддержкой DDC2 — улучшенная версия с двусторонней передачей данных
Наиболее распространенным остается стандартный 15-контактный разъем VGA. Но при работе со старым оборудованием можно столкнуться и с другими версиями.
Как работает передача данных по VGA кабелю
Передача видеосигнала по VGA кабелю происходит следующим образом:
- Видеокарта формирует аналоговые сигналы для красного, зеленого и синего каналов
- Эти сигналы передаются по отдельным проводам в кабеле
- Синхросигналы задают частоту обновления изображения
- Монитор принимает сигналы и формирует из них изображение на экране
- По каналу DDC монитор может сообщать свои характеристики компьютеру
Такая схема позволяет передавать качественное аналоговое изображение на расстояние до 5-10 метров без заметных искажений. При большей длине кабеля могут потребоваться усилители сигнала.
Преимущества и недостатки VGA интерфейса
Хотя VGA уже считается устаревшим стандартом, у него есть свои плюсы и минусы:
Преимущества VGA:
- Простота и надежность конструкции
- Совместимость со старым оборудованием
- Низкая стоимость кабелей и переходников
- Возможность передачи на большие расстояния
Недостатки VGA:
- Ограниченное максимальное разрешение
- Подверженность помехам и наводкам
- Отсутствие поддержки современных технологий (HDCP и т.д.)
- Громоздкий разъем по сравнению с HDMI/DisplayPort
Несмотря на недостатки, VGA все еще остается востребованным для подключения проекторов, старых мониторов и другого оборудования. Поэтому знание распиновки VGA разъема может пригодиться при работе с разной техникой.
Как самостоятельно сделать VGA кабель
Если вам нужен VGA кабель нестандартной длины, его можно изготовить самостоятельно. Для этого потребуются:
- Кабель с 15 жилами (например, витая пара)
- Два разъема DE-15 (вилка и розетка)
- Паяльник и припой
- Термоусадочная трубка
Порядок действий:
- Зачистите концы проводов
- Припаяйте провода к контактам разъемов согласно схеме распиновки
- Изолируйте соединения термоусадкой
- Соберите корпуса разъемов
- Проверьте работоспособность кабеля
При самостоятельном изготовлении важно соблюдать распиновку и использовать качественные материалы. Это позволит получить надежный VGA кабель нужной длины.
Распайка кабеля vga для монитора
Мы все знаем, чтобы передать сигнал с компьютера, игровой консоли или другого источника на монитор, дисплей или на телевизор нам нужен шнур. В этой статье мы рассмотрим распиновку VAG провода. Интерфейс этот аналоговый, а это значить что качество картинки напрямую буде зависит, но качества шнура, длины кабеля и фильтров. Компонентный — отдельно передается зеленый, синий и красный цвет по своему собственному кабелю.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Разъем VGA. Распиновка
- Подробный обзор характеристик и распиновок vga разъёма
- Кабель и переходник с VGA на HDMI для монитора – современные спасители старого оборудования
- Распиновка VGA разъёма для Samsung SyncMaster, Model Name: 755 DFX L
- Схема распайки и распиновки VGA кабеля монитора по цветам
- Распиновка VGA разъема монитора
- Распиновка HDMI
- Распайка VGA-кабеля
- Распиновка vga разъема по цветам
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: VGA монитор к тюльпану
youtube.com/embed/GG8yt70RRvw» frameborder=»0″ allowfullscreen=»»/>Разъем VGA. Распиновка
Имеется монитор MAG LPC, с проблемой при подключении VGA провода монитора к компьютеру, или ноутбуку, монитор никак не реагирует, подозрение пало на обрыв контактов.
Решил разобрать, так и есть. Все бы ничего, нашел в интернете распиновку разъема, но она как мне кажется не та, или может я ошибаюсь? Проблема в том, что на моем разъеме провода находятся в другом порядке, например: 15 контакт — фиолетовый провод, 14 — желтый, 13 — белый и так далее..
Но судя по распиновке из картинки, там на 15 нет никакого фиолетового провода, желтый на 12 контакте, в общем, не состыковка. Подскажите, что мне в этой ситуации предпринять, что посоветуете? Заранее спасибо! Спасибо, а как нужно именно нужно прозванивать? В режиме диодной прозвонки, один конец провода на штекере подключается к плате, а второй имеет голые провода?
Как определить, к какому контакту какой провод, если не сложно будет, пожалуйста, скажите? Определи земляные провода. Обычно они звонятся между собой корпусом в твоем случае металлическая часть соеденителя и экраном. Определи провода отвечающие за DDC канал. Поскольку DDC канал это обычная I2C шина, то определить эти провода достаточно легко: между землёй и проводами данных SDA, SCL постоянное напряжение от 3,3 до 5 вольт, поскольку эти лини подтянуты к питанию через резистор.
Спасибо вам большое Если я правильно все понял, нужно чтобы измерить напряжение, нужно чтобы был включен в сеть монитор? И через блок питания на плату управления идет ток определенного номинала? И проверять провод VGA, который подключен к плате управления через включенный монитор?
Чтобы не перепутать местами, надо смотреть плату на стороне монитора, там иногда на плате прописано. Найдены возможные дубликаты. Все комментарии Автора. Тестер в руки и пошёл. На цвета не смотри никогда. Китайцы не заморачиваются с цветом.
Земляные провода просто звонишь омметром или пищалкой. А каналы DDC надо при включённом мониторе.
Но это на Ваш страх и риск. Для начала определить провода по назначению. Нужны названия сигналов, а не цвета.Цвета могут врать. Остальное тоже надо смотреть по плате прозванивать и смотреть даташиты микрух. Похожие посты. Похожие посты закончились. Возможно, вас заинтересуют другие посты по тегам:. Vga Монитор Длиннопост.
Подробный обзор характеристик и распиновок vga разъёма
Регистрация Вход. Ответы Mail. Вопросы — лидеры Бокс и видеокарта для MB Pro 15 1 ставка. Когда выйдет в продажу i9 в мире?
Собрал. Начал прозванивать. Никак не возьму в толк следующей картины. У меня на землю видео-кабеля уходят ножки: 1, 6, 7, 8 и
Кабель и переходник с VGA на HDMI для монитора – современные спасители старого оборудования
В чем их сходства и различия. Так как оба эти разъема сделаны для передачи видео, было бы логично, что человек должен быть в состоянии соединить их вместе, просто сделав кабель с нужными разъемами на обоих концах. Однако, эта теория далека от истины. VGA и HDMI являются чрезвычайно различными системами, которые даже не говорят на одном языке, несмотря на то что они оба передают видео сигнал. VGA был создан как видео стандарт для компьютерных мониторов в году. С другой стороны, HDMI был создан в году, что делает его наиболее актуальным вариантом современного подключения. На самом деле между ними есть много различий. Вы не можете просто подключить провод от одного источника к другому приемнику. Изначально, на VGA был создан в четырех разных графических режимах: х пикселей в 16 цветах х пикселей в 16 цветах х пикселей в 16 цветах х пикселей в цветов. Разрешение XGA Расширенная графическая матрица которого составляет х пикселей Разрешение WXGA широкий, расширенный графический массив , который обычно х или х пикселей, что позволяет использовать широкоэкранные мониторы для просмотра фильмов Все это различные форматы их очень большое количество по-прежнему считаются частью семьи VGA.
Распиновка VGA разъёма для Samsung SyncMaster, Model Name: 755 DFX L
Ваши права в разделе. Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете голосовать в опросах Вы не можете добавлять файлы Вы можете скачивать файлы. Acer ALSM. Не включается.
Для нормальной работы сайта необходимо разрешить JavaScript , включая скрипты с доменов googlesyndication. Раньше китайцы с корейцами клепали, а может клепают и сейчас, мониторы с «вшитыми» в них проводами для подключения к компьютеру, что жутко не практично с точки зрения заменяемости вышедшего из строя кабеля или VGA разъёма.
Схема распайки и распиновки VGA кабеля монитора по цветам
HDMI — интерфейс для передачи видеосигнала высокой четкости, все современные видеокарты и телевизоры оснащены именно им, аналоговый s-video уходит в прошлое. HDMI распиновка приведена ниже. Распиновка hdmi кабеля по сути ничем не отличается от распиновки разъема, просто получается зеркальное отображение. Чтобы было легче ориентироваться при распайке hdmi разъема, провода имеют разные цвета пластикового покрытия, ниже приведена распайка hdmi кабеля по цветам. Возможно ли подключение ТВ в качестве монитора?
Распиновка VGA разъема монитора
Не все VGA кабели одинаковы 5 ноября 17k. Так уж случилось что неожиданно понадобился VGA кабель, я не раздумывая отцепил от своего монитора а себе купил новый. Казалось бы найти VGA кабель не такая уж и сложная задача, зайди в любой компьютерный, да что там компьютерный, и бытовой магазин и купи этот кабель, но как выяснилось только внешне кабель похож на самого себя а вот распайка различаемая! И так после того как я пожертвовал своим видео кабелем я купил себе новый, обыкновенный кабель без названия фирмы, просто в небольшом пакетике с надписью «Computer Videocable», подключил его и выяснилось что система затребовала драйвер для видео монитора, попытался установить а не получается, ну думаю ладно видимо кабель бракованный или плохого качества, купил себе чуть подороже уже в коробке и с позолоченными контактами, казалось бы: «Ну все! Нашел в интернете распиновку всех жилок видео кабеля и что вы думаете, из всех 15 жилок были задействованы только 11 и это были именно те самые 4 незадействованные жилки, по которым и происходила идентификация видео монитора.
Собрал. Начал прозванивать. Никак не возьму в толк следующей картины. У меня на землю видео-кабеля уходят ножки: 1, 6, 7, 8 и
Распиновка HDMI
VGA D-Sub — один из самых популярных разъемов за всю историю цифровой техники. Данный стандарт используется в электронных устройствах, появлявшихся в продаже еще тридцать лет назад и по сей день. Пусть данный разъем уже не может называться прогрессивным, но его все еще легко встретить в различных мониторах, видеокартах и других электронных приборах.
Распайка VGA-кабеля
ВИДЕО ПО ТЕМЕ: DVI VGA Pinout Распиновака переходника DVI-A D-Sub
Главная Гайды. Вплоть до года у этого стандарта практически не было заметных конкурентов. Но изображение — без слёз не взглянешь…. Внешне он представляет собой порт трапециевидной формы с пятнадцатью отверстиями для контактов. Он способен обрабатывать только аналоговый видеосигнал, подобно старым моделям телевизоров.
Очень часто пользователи аудио-видео аппаратуры становятся перед выбором покупать или сделать самому тот или иной переходник для видеосигналов различных типов VGA RCA, S-Video VGA и др , либо просто удлинитель того или иного видеокабеля. Оригинальные длинные кабели от ведущих производителей стоят честно говоря очень дорого, однако в некоторых случаях подобные задачи можно решить собственноручно.
Распиновка vga разъема по цветам
Сокращенный VGA, Video Graphics Array — это стандартный тип подключения для видеоустройств, таких как мониторы и проекторы. Как правило, VGA относится к типам кабелей, портов и разъемов, используемых для подключения мониторов к видеокартам. Кабели VGA имеют контактные разъемы: 5 контактов в верхней части, 5 в середине, а остальные 5 — в самом низу. Порт VGA на настольном компьютере или ноутбуке, естественно, имеет такое же количество отверстий для штырей, чтобы кабель VGA мог подключаться непосредственно к нему. Каждый штырь имеет свою собственную функцию.
Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить распайка vga видео кабель и подобные товары, мы предлагаем вам 2, позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус.
Vga кабель — распиновка разъема монитора, схема
На чтение 6 мин Просмотров 737 Опубликовано Обновлено
Содержание
- Распиновка
- VGA connectors pinouts
- Аудиосигнал
- Какие переходники можно сделать с использованием витой пары?
- Как сделать удлинитель?
Распиновка
Перейдем к описанию схемы распиновки разъема vga. Как упоминалось ранее, он состоит из 15 контактов. Давайте рассмотрим подробнее каждую булавку и что она означает. Каналы считаются справа налево, сверху вниз.
- Первый контакт — это красный видеоканал. Он отвечает за передачу изображения в красном спектре.
- Второй вывод — это зеленый видеоканал. Этот канал отвечает за передачу изображения с зеленым спектром.
- Третий вывод — синий видеоканал. Этот канал отвечает за передачу изображения с синим спектром.
- Четвертый вывод — это второй бит идентификатора монитора. Для связи с монитором назначается трехзначное числовое значение. Этот вывод отвечает за вторую цифру в этом номере.
- Пятый вывод является общей землей. Он используется для создания правильного контура цепи.
- Шестой вывод — это заземление красного канала.
- Седьмой вывод — это земля зеленого канала.
- Восьмой вывод — это земля синего канала. Последние три штырька также используются для создания правильной электрической цепи.
- Девятый вывод — источник питания. Для работы E-DDC необходим источник питания. E-DDC — это система, предназначенная для связи между компьютером и монитором. Точнее, определить модель, спецификацию, название используемого монитора.
- Контакт 10 является еще одним заземлением.
- Одиннадцатый вывод — это нулевой бит идентификации монитора. Нулевой разряд трехзначного идентификатора монитора.
- Двенадцатый вывод — первый бит идентификатора монитора. Первая цифра трехзначного идентификатора монитора.
- Тринадцатый вывод — горизонтальная синхронизация. Горизонтальная синхронизация используется для поддержания целостности передаваемого изображения в горизонтальной плоскости.
- Четырнадцатый вывод — вертикальная синхронизация. То же самое, но здесь целостность сохраняется в вертикальной плоскости.
- И последний, пятнадцатый вывод — это третий бит идентификатора монитора. Третья цифра номера, который используется для идентификации монитора.
Иногда, говоря о распиновке различных разъемов, вы можете услышать, что это также распиновка монитора. Но не беспокойтесь, распиновка и распиновка разъема — это одно и то же.
Если вы начинающий и не только, вам будет полезна статья о распиновке и переходниках для разъемов HDMI, S-Video и RCA scart.
VGA connectors pinouts
Существует по меньшей мере четыре варианта разъема VGA, это трехрядный w и распиновка DDC2, менее распространенный и гораздо менее известный, а также Mini-VGA, используемый в ноутбуках. На изображении и в таблице ниже показана новая распиновка 15-контактного разъема VGA VESA DDC2.
Эти детали служат для иллюстрации основной концепции: конвертация между двумя сигналами не всегда проста, и в некоторых случаях может потребовать более дорогостоящих инвестиций, чем можно было бы ожидать. В любом случае, мы будем рассматривать передачу звука, поскольку ни один из двух типов не поддерживает его, поэтому это всегда будет выделенный кабель.
Мое личное убеждение заключается в том, что мы всегда должны избегать преобразования сигнала, если это возможно. Это не умаляет того факта, что в некоторых случаях такой подход становится обязательным, но мы обязательно должны учитывать потерю сигнала. Прежде чем перейти к обсуждению, нам необходимо четко определить различия в каждой из дверей, которые мы будем анализировать. На самом деле это гораздо более широкое понятие, чем коннектор, но нас интересует только последний аспект.
На большинстве материнских плат используется стандартный 3,5-мм аудиовыходной разъем TRS, или сокращенно «мини-джек». Прежде чем подключать компьютер к телевизору через RCA, убедитесь, что аудиовыход на ваших устройствах имеет такие интерфейсы, иначе вам придется приобрести специальный переходник.
То же самое относится к подключению через интерфейсы SCART и S-Video. Если телевизор оснащен отдельной аудиосистемой, проблем с подключениями быть не должно. Такие системы всегда оснащены популярными разъемами, не требующими переходника.
Еще один важный совет: все операции, связанные с подключением/отключением любого оборудования к телевизору или компьютеру, должны выполняться при полностью выключенном питании. Только после того, как все шнуры и кабели найдут свое место и будут надежно закреплены в гнездах, можно включать оборудование и приступать к настройке программы.
Если ваш телевизор довольно старый и не оснащен современными интерфейсными разъемами, эта статья поможет вам правильно подключить компьютер к телевизору через cinch.
Помните, что тюльпан (он же колокол или композит) — один из самых ранних аналоговых RCA-интерфейсов. По внешнему виду «тюльпан» представляет собой кабель типа «витая пара» с тремя контактами разного цвета: красным, желтым и белым.
Желтый разъем отвечает за передачу видео, а красный и белый — за передачу звука. Правый канал окрашен в красный цвет, а левый — в белый, через него также можно подключить монофонический источник звука.
Входные разъемы имеют одинаковый цвет, поэтому вы не запутаетесь.
Кабель с разъемами cinch способен передавать довольно качественный стереозвук уровня Hi-Fi, чего нельзя сказать о видеосигнале — невозможно передать видеопоток с разрешением Full HD (1920×1080) и приемлемым уровнем качества изображения. Однако у него есть свои преимущества: простота подключения, широкое распространение и очень доступная цена.
Помните также, что вы не сможете подключить компьютер к телевизору напрямую через колокольчики — современные видеокарты не оснащены подходящими выходами (RCA), поэтому вам придется использовать переходники.
Какие переходники можно сделать с использованием витой пары?
- VGA-удлинители — это специальные кабели, которые имеют разъемы D-Sub 15 pin на обоих концах, а вход и выход работают по одной и той же технологии.
- RCA (3xRCA) используется для передачи компонентных видеосигналов. На каждом конце имеется по три разъема. Он используется для управления DVD-плеером и телевизором.
- RCA (D-Sub15pin) был рассмотрен чуть выше. Здесь компонент Y, Pr, Pb — VGA.
- Две пары стереосигналов (4 разъема RCA на каждом конце) могут использоваться одновременно для аналогового аудио.
Как сделать удлинитель?
Часто бывает необходимо сделать достаточно длинный кабель с разъемом VGA, например, для подключения устройств, расположенных в разных комнатах.
Конечно, вы можете просто пойти и купить длинный кабель с разъемом VGA на VGA с распиновкой нужной вам длины, но первое, что мешает такому решению, — это стоимость. За такой готовый кабель длиной 15 метров вам придется заплатить не менее 20 долларов, в зависимости от качества, не говоря уже о цене, которую вы заплатите за кабель, длина которого еще больше, чем упомянутый.
Вторая проблема, которая касается уже отделанных помещений, заключается в том, что единственный лучший способ прокладки кабеля — за плинтусом. Вы должны знать, что заводской кабель может быть довольно толстым и иметь специальные толстые ферритовые кольца, которые предотвращают протягивание кабеля через плинтус. Если кабель должен проходить через стену в соседнее помещение, то необходимо сделать отверстие диаметром, соответствующим ширине разъема D-sub 15pin. Проще говоря, мало кому будет интересно иметь VGA-разъем, для установки которого нужно будет просверлить отверстие диаметром около 40 мм.
Источники
- https://instrument. guru/elektronika/podrobnyj-obzor-harakteristik-i-raspinovok-vga-razyoma.html
- https://morflot.su/vga-kabel-raspinovka-shema/
- https://orma-matrasy.ru/instrumenty-i-stanki/vga-raspinovka.html
- https://helpadmins.ru/raspinovka-vga-kabelya/
- https://NiceSpb.ru/drugoe/raspinovka-vga-razema-monitora.html
- https://stepplay.ru/tehnologiya/vga-d-sub.html
VGA @ pinoutguide.com
Многие графические карты для ПК используют тот же 15-контактный разъем VGA, что и исходная карта IBM VGA. VGA = адаптер видеографики или массив видеографики.
Распиновка разъемов VGA
Существует по крайней мере четыре версии разъема VGA , которые представляют собой трехрядный 15-контактный разъем DE-15 (также называемый мини-саб D15) в оригинальной распиновке и распиновке DDC2, менее функциональный и гораздо менее обычный 9-контактный VGA и Mini-VGA, используемый для ноутбуков. Изображение и таблица ниже являются более новыми 15-контактный разъем VGA VESA DDC2, распиновка .
Распиновка разъема VGA DDC2:
Контакт | Имя | Директор | Описание |
---|---|---|---|
1 | КРАСНЫЙ | Red Video (75 Ом, 0,7 В размах) | |
2 | ЗЕЛЕНЫЙ | Зеленое видео (75 Ом, 0,7 В от пика до пика) | |
3 | СИНИЙ | Blue Video (75 Ом, 0,7 В размах) | |
4 | РЭС | ЗАРЕЗЕРВИРОВАН | |
5 | СНД | Земля | |
6 | РГНД | Красная земля | |
7 | ГГНД | Зеленая земля | |
8 | левов | Синяя земля | |
9 | КЛЮЧ | — | Ключ (без контакта) / Дополнительный выход +5 В от видеокарты |
10 | ЗЕМЛЯ | Заземление синхронизации | |
11 | ID0 | Идентификатор монитора, бит 0 (дополнительно) | |
12 | ПДД | Двунаправленная линия передачи данных I2C | |
13 | HSYNC или CSYNC | Горизонтальная синхронизация (или композитная синхронизация) | |
14 | ВСИНХ | Вертикальная синхронизация, которая также работает как часы данных | |
15 | СКЛ | Часы данных I2C в DDC2, монитор ID3 в DDC1. Ведомое устройство может установить низкий уровень SCL, чтобы заставить ведущее устройство ждать. |
Примечание. Направление — компьютер относительно монитора. Все сигналы распиновки VGA, кроме R, G, B, являются сигналами уровня TTL.
Основные режимы отображения VGA 80×25 символов и 640×480 в графическом режиме по-прежнему поддерживаются всеми современными графическими картами, независимо от расширенных режимов, поддерживаемых этими картами.
Характеристики видео VGA:
- 256 КБ видеопамяти.
- 16-цветный и 256-цветный режимы
- Цветовая палитра из 262 144 значений (по шесть бит для красного, зеленого и синего)
- Выбираемая основная частота 25,175 МГц или 28,322 МГц
- Максимум 800 пикселей по горизонтали
- Максимум 600 строк (чересстрочная развертка)
- Частота обновления до 70 Гц
- Пустое вертикальное прерывание
- Планарный режим: до 16 цветов (4 битовые плоскости)
- Режим упакованных пикселей: 256 цветов (режим 13h)
- Аппаратная поддержка плавной прокрутки
- Некоторые растровые операции поддерживают
- Переключатель ствола
- Поддержка разделения экрана
- 0,7 В от пика до пика
- Полное сопротивление 75 Ом с двойной нагрузкой (18,7 мА – 13 мВт)
VGA VESA DDC
VESA Display Data Channel — это метод интеграции цифрового интерфейса с разъемом VGA для обеспечения связи между монитором и видеокартой. Первая версия стандарта DDC была принята 19 августа.94. Он включал формат EDID 1.0 и определял физические каналы DDC1, DDC2B и DDC2Ab. Версия 2 DDC, представленная в 1996 году, разделила EDID на отдельный стандарт и представила протокол DDC2B+. DDC версии 3, 1997 г., представил протокол DDC2Bi и поддержку VESA Plug and Display и интерфейса плоскопанельного дисплея для отдельных адресов устройств. Стандарт DDC был заменен E-DDC в 1999 году. Расширенные идентификационные данные дисплея (EDID) являются дополнительным стандартом; он определяет формат компактного двоичного файла, описывающего возможности монитора и поддерживаемые графические режимы, который хранится в микросхеме постоянной памяти (EEPROM), запрограммированной производителем монитора.
DDC1 позволяет монитору сообщать свои параметры компьютеру. Когда графическая карта VGA обнаруживает данные на линии данных, она начинает считывать данные, поступающие с монитора, синхронно с вертикальным синхроимпульсом. Частота вертикального синхроимпульса может быть увеличена до 25 кГц на время передачи данных, если найден монитор, совместимый с DDC1 (не посылайте эти высокие частоты на мониторы, отличные от DDC1!).
DDC2 (DDC2B) обеспечивает двустороннюю связь: монитор может сообщать свои параметры, а компьютер может настраивать параметры монитора. Двунаправленная шина данных является синхронной шиной данных, аналогичной шине доступа, и основана на технологии I2C. Сигналы на шине данных являются стандартными сигналами I2C. Компьютер обеспечивает подтяжку 15 кОм для линий SDA и SCLK. Монитор должен обеспечивать подтяжку 47 кОм на линии SCLK. Шина DDC2B является однонаправленной и допускает использование только одного мастера шины — графического адаптера. Монитор действует как ведомое устройство по 7-битному I²C-адресу 50h и предоставляет 128-256 байт EDID только для чтения. Поскольку этот доступ всегда является чтением, первым октетом I²C всегда будет A1h.
E-DDC (Enhanced Display Data Channel) — это самая последняя версия стандарта DDC. Версия 1 была представлена в 1999 году и содержала до 32 Кбайт памяти для хранения отображаемой информации для использования в стандарте Enhanced EDID (E-EDID).
