Как правильно подключить магнитолу в автомобиле Hyundai. Какие бывают типы разъемов в разных моделях Hyundai. Где найти схемы распиновки для конкретной модели Hyundai. Как самостоятельно определить назначение проводов автомагнитолы Hyundai.
Содержание
Типы разъемов автомагнитол Hyundai
В автомобилях Hyundai используется несколько основных типов разъемов для подключения штатных и нештатных головных устройств:
Стандартный ISO-разъем — применяется в большинстве современных моделей
Фирменный разъем Hyundai/KIA — характерен для некоторых моделей до 2010 года выпуска
Разъем MOST — используется в премиальных моделях с 2015 года
Разъем Quadlock — встречается в отдельных моделях после 2018 года
Тип разъема зависит от модели и года выпуска конкретного автомобиля Hyundai. Важно правильно определить тип, чтобы корректно подключить магнитолу.

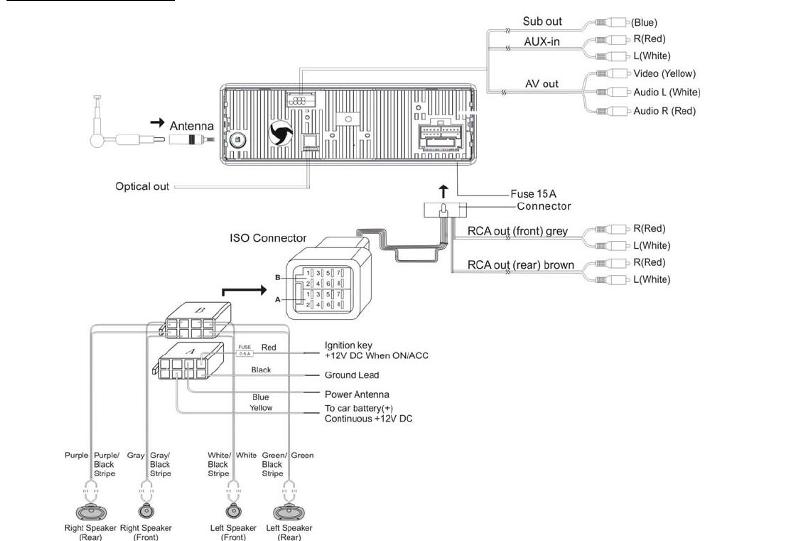

Распиновка стандартного ISO-разъема
Стандартный ISO-разъем состоит из двух блоков по 8 контактов каждый. Распиновка для автомобилей Hyundai обычно следующая:
Блок A (питание):
1 — Не используется
2 — Не используется
3 — Не используется
4 — Постоянный + (красный)
5 — Управление антенной (синий)
6 — Не используется
7 — Зажигание + (желтый)
8 — Масса — (черный)
Блок B (динамики):
1 — Задний правый + (фиолетовый)
2 — Задний правый — (фиолетово-черный)
3 — Передний правый + (серый)
4 — Передний правый — (серо-черный)
5 — Передний левый + (белый)
6 — Передний левый — (бело-черный)
7 — Задний левый + (зеленый)
8 — Задний левый — (зелено-черный)
Эта схема является базовой, в некоторых моделях могут быть незначительные отличия. Всегда сверяйтесь с документацией для конкретной модели.
Особенности фирменного разъема Hyundai/KIA
Фирменный разъем Hyundai/KIA отличается от стандартного ISO и имеет несколько иную распиновку:
Больше контактов — до 24 вместо стандартных 16
Другое расположение контактов питания и динамиков
Наличие дополнительных контактов для управления и диагностики
Для подключения нештатной магнитолы к такому разъему потребуется специальный переходник. Не пытайтесь самостоятельно соединять провода без схемы — это может привести к повреждению электроники!
Подключение магнитолы Hyundai Mobis
Штатные магнитолы Hyundai Mobis имеют свои особенности подключения:
Используется фирменный многоконтактный разъем
Часть функций (например, управление с руля) может быть недоступна при замене на нештатное головное устройство
Для корректной работы может требоваться подключение к шине CAN автомобиля
При замене штатной магнитолы Mobis рекомендуется использовать специализированные адаптеры для сохранения всей функциональности аудиосистемы.
Схемы распиновки для популярных моделей Hyundai
Рассмотрим распиновку разъемов для нескольких распространенных моделей Hyundai:
Hyundai Solaris
В Solaris первого поколения (2010-2017) использовался стандартный ISO-разъем. Особенности:
Питание: красный — ACC, желтый — BAT+, черный — GND
Управление усилителем: синий
CAN-шина: розовый и оранжево-белый провода
Hyundai Creta
Creta также оснащается ISO-разъемом со стандартной распиновкой. Отличия:
Дополнительный разъем для подключения камеры заднего вида
Отдельный выход на сабвуфер в комплектациях с премиум-аудио
Hyundai Santa Fe
В Santa Fe используется более сложная схема подключения:
Основной разъем типа Quadlock
Отдельный разъем для подключения усилителя
Интеграция с системой MOST в максимальных комплектациях
Для корректного подключения магнитолы в Santa Fe настоятельно рекомендуется использовать специализированные переходники.
Как самостоятельно определить назначение проводов
Если у вас нет доступа к схеме распиновки для вашей модели Hyundai, можно попробовать самостоятельно определить назначение проводов:
Питание:
Постоянный «+» (обычно красный) — напряжение есть всегда
Зажигание (обычно желтый) — напряжение появляется при включении зажигания
Масса (черный) — соединен с кузовом автомобиля
Динамики:
Провода динамиков обычно идут парами одного цвета (с черной полосой для «-«)
Можно прозвонить мультиметром или подключить источник звука для проверки
Управление:
Антенна (синий) — подает питание на активную антенну
Усилитель (сине-белый) — включает внешний усилитель
Будьте предельно осторожны при самостоятельном подключении! Неправильное соединение проводов может вывести из строя электронику автомобиля.
Основные ошибки при подключении магнитол Hyundai
При установке автомагнитол в автомобили Hyundai нередко допускаются следующие ошибки:
Путаница проводов питания и зажигания
Неправильное подключение CAN-шины
Игнорирование необходимости подключения к шине MOST
Отсутствие согласования с иммобилайзером
Некорректное подключение к усилителю в максимальных комплектациях
Чтобы избежать этих проблем, внимательно изучите схему подключения для вашей модели и при необходимости обратитесь к специалистам.

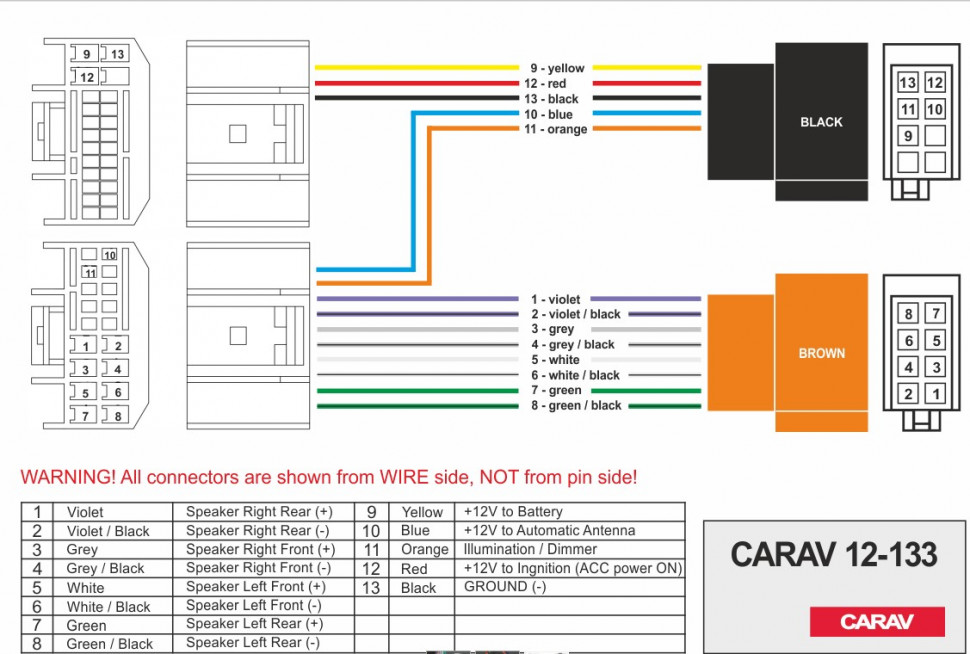

Выбор переходников для нештатных магнитол
При установке нештатной магнитолы в автомобиль Hyundai может потребоваться специальный переходник. На что обратить внимание при выборе:
Совместимость с конкретной моделью и годом выпуска автомобиля
Наличие выходов на штатный усилитель (если есть)
Поддержка управления с руля
Возможность подключения к шине CAN
Сохранение работоспособности парктроника и камеры заднего вида
Использование качественного переходника значительно упростит установку и обеспечит корректную работу всех систем автомобиля.
Как подключить магнитолу hyundai mobis. Рекомендации, авто новинки, фотографии
Точки подключения. In Распиновка разъемов автомагнитол. HYUNDAI (Model: AB). Разъём магнитолы HYUNDAI.
Это интересно! Логотип Хюндай – это не просто буква «H» в авале. Это было бы слишком просто. Данная эмблема символизирует рукопожатие двух человек – представителя концерна и довольного клиента. Кроме того, в переводе с корейского языка слово «hyundai» переводится как «современный».
В данной статье представлены схемы разъемов для подключения автомагнитол Hyundai в картинках и на доступном языке. Hyundai H-CMD Hyundai H-CMD Фото магнитолы Hyundai H-CMD.
Super PM System provided by. Сделать это можно тремя способами. При включении габаритов — экран притемняется и загорается подсветка клавиш. Fin Считаю, что самое главное при установке магнитолы — правильно подключить питание.
Установка и подключение магнитолы — Форум Hyundai Автоклуб
В связи с переходом на двухполосную поканалку в машине появились задачи по доработке штатной магнитолы KIA Sportage. Итак задачи по штатной магнитоле: — доработать магнитолу по питанию — вывести линейные выхода, установив предварительный усилитель — вывести Remote для усилителя Как извлечь магнитолу я писал в предыдущем посте Извлекаем штатную магнитолу Доработки по магнитолы делал известный специалист по автозвуку Михаил Послыхалин halin.
В своем блоге он подробно описал весь процесс — ссылка на оригинал. Описание процесса начинается после заголовка HYUNDAI MOBIS ASLSWK После всех доработок магнитола стала выглядеть вот так: доработанная магнитола KIA Sportage 3 линейные выходы и сигнал Remote для усилителя ну как сказать… конечно лучше чем если просто вывести линейники напрямую, но в данной магнитоле очень слабый ЦАП SAF, в дополнение он имеет неровную АЧХ видимо выставленную так с завода, чтобы звучание не казалось сильно отстойным.
Все это костыли, мое мнение что не стоит так заморачиваться с этой магнитолой. Хотя недавно я нашел даташит на микросхему SAF, и там видно что у нее есть цифровые выходы I2S вот только непонятно в нашей прошивке они выводят цифру или нет, мне просто лень доставать ее из машины чтобы это проверить осцилографом.
Но если мои догадки верны, то тогда можно пустить цифру на внешний ЦАП в обход родного DSP, хоть мы и не сможем ее тактировать от внешнего клока, в теории звук будет несравненно лучше.
Вообщем выод: либо сильно копать эту магниту, либо просто купить другую взамен этой штатной, простая установка предусилителя линейных выходов в данном случае не сильно поможет что-то улучшить. Вот его страница в гугле plus. Для качественого вывода звука правило одно — максимально короткий тракт, получается со штатной магнитолой без глубоких изменений, цифру Вы не выведите, соответесвенно целесообразность биттена сомнительна.
А вот голова AVH-XDVD хороша, лично меня больше радует что в ней есть цифровой кроссовер, которым можно порезать поканалку, задержки тоже прикольно поиграться, но в большей степени это относить к сабвуферу чем к фронту.
Лично я бы брал бы этот пион вместо процессора, так как для процессора нужен хороший источник, — а штатная голова это совсем не то.
У пиона есть spdif выход, соответственно можно будет нормально подключить проц без всякого колхоза, если в этом, конечно, будет необходимость.
Вообще в нем в пионе уже есть все что нужно для организации качественного звука. Внешний процессор — это пережиток прошлого, когда головы были безпроцессорные это имело смысл, современные головы имеют очень быстрые микроконтроллеры семейства Cortex, они решают любую задачу DSP без всяких внешних костылей. Разумнее будет поратиться на хорошие усилители и акустику.
Как подключить камеру заднего вида к магнитоле
Распиновка хендай крета — Моя Крета
Содержание
Хендай Крета — это один из самых популярных кроссоверов на российском рынке. Как и любой другой автомобиль, Крету невозможно представить без аудиосистемы. Сегодня наличие аудио в машине является неотъемлемой функцией, которая является не какой-то роскошью, а признаком хорошего тона от производителя.
Содержание
1
Штатная магнитола Хендай Крета — разновидности
2
Обзор штатyой магнитолы Хендай Крета с навигацией
3
Кнопки на руле для управления штатной магнитолой Хендай Крета
5.2
Схемы распиновок магнитол различных моделей Hyundai:
5.2.1 Источники
Штатная магнитола Хендай Крета — разновидности
Если судить по функционалу, то можем получить следующее:
В самой простой комплектации помимо штатной магнитолы Хендай Крета, имеется хорошая аудиоподготовка. Например, в комплектации Strart имеется 4 динамика в дверях, качественная проводка от динамиков до аудиосистемы, антенна на крыше и само головное устройство.
Да, ГУ не может похвастать своей функциональностью, но тем не менее радио, диски, музыку с диска или флеш-карты слушать можно. Кроме этого, за небольшую доплату можно поставить твиттеры в двери для улучшения качества звучания. Или вовсе заменить штатную магнитолу на мультимедийный центр под управлением Android.
В более богатых комплектациях и штатная магнитола Хендай Крета будет побогаче. К основным функциям добавляется Bluetooth, а экранчик становится чуть больше. Но функциональности на нем не прибавляется — Вы по-прежнему видите тут только название трека или радиостанции.
В самых богатых комплектациях идет уже штатная магнитола с большим ЖК-дисплеем, на который можно вывести видео, изображение с камеры заднего вида или карту навигации. Антенна на крыше тоже стала несколько иной, так как теперь ей необходимо не только принимать радиочастоты, но и сигналы со спутников GPS.
Обзор штатyой магнитолы Хендай Крета с навигацией
В левом верхнем углу расположена кнопка-крутилка, которая одновременно служит «выключателем» магнитолы и производит регулировку громкости. Ниже этой кнопки расположены клавиши перелистывания треков, радиостанций и т.д.
В правой части находится клавиша с иконкой шестеренки, которая перенаправляет пользователя в меню настроек. Ниже нее — клавиша со звездочкой, отвечающая за избранные функции, который также можно задать.
Чтобы не растягивать нашу статью до немысленных размеров и не погружаться в текст, мы решили просто добавить видео, в котором все максимально подробно показано и рассказано.
Кнопки на руле для управления штатной магнитолой Хендай Крета
В более богатых версиях машины на руле также будут расположены клавиши принятия или отклонения вызова с телефона.
Так почему такие цены? Многие автовладельцы меняют заводскую аудиосистему на другую для улучшения качества звука. Оставшаяся магнитола лежит и без дела и владелец решается от нее избавиться. На самом деле, это не такая уж и ходовая деталь. Поэтому на новые детали цена большая, а немного б/у продают в разы дешевле. Вот так. И не какой магии.
Не смотря на реально хорошее качество звучания штатной магнитолы Хендай Крета, в сети ходит немалое количество отрицательных отзывов о ней. Давайте посмотрим, что мы нашли в интернете.
Качество звучания штатной магнитолы Хендай крета оставляет желать лучшего. Нет, конечно, слушать радио через эту систему вполне можно. Отлично звучат аудиокниги. А вот действиетльно качественного звука магнитола не выдает. Допускаю, что виной всему некачественные динамики, поэтому в начале лета хочу заменить сначала динамики и если это не поможет, то буду менять магнитолу.
Распиновка штатной магнитолы Hyundai
Популярность автомобилей марки Хендай (хотя, правильно все же — Хендэ), растет в нашей стране день ото дня, с геометрической прогрессией. И чем больше у нас в владельцев автомобилей этой марки, тем чаще поднимается вопрос распиновки штатной магнитолы Хендай. Казалось бы, все просто, есть же интсрукция к штатной магнитоле. Но штука в том, что часто эту инструкцию сеят. И уж очень в редких случаях она кочует от одного владельца к другому вместе с автомобилем. Да и не всем всегда понятны толкования этого момента, описанные в инструкциях. Сегодня же мы с вами подробно разберемся в теме распиновки магитол таких моделей марки как: Solaris, Creta, Santa Fe, Elantra, Sonata, i40, ix35, ix55, Tucson, Starex (H-1), Accent, Getz и многих других моделей. Начнем же.
Первым делом рассмотрим цветовую маркировку распиновки проводов в автомобилях Хендай, она нам понадобится для того, чтобы знать, какой провод за какой компонент аудиосистемы автомобиля отвечает. Без этих знаний приступать к схемам распиновок автомагнитол попросту бесполезно.

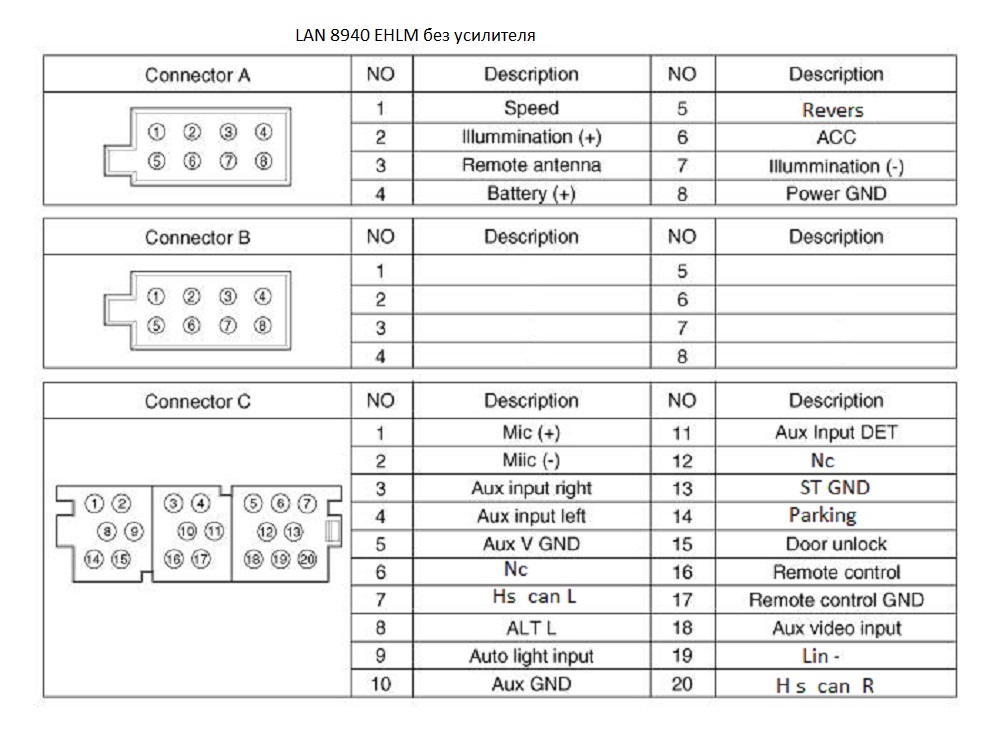

Схемы распиновок магнитол различных моделей Hyundai:
Цветовая схема, применяемая на новых автомобилях Хендай
Цветовая схема, применяемая на старом семействе Хендай
Обращаю ваше внимание, что цветовые маркировки могут отличаться! Иногда они разняся на авто выпущенных в других странах, или же на разных моделях. Могут быть выпущены более новые модели. Цветовую маркировку вы так же можете посмотреть в главе про CARAV для Hyundai
Далее, пройдемся по конктретным маркам авто и фишкам(M-3, M-8, M-11, M-16 и д.р.):
Если вы не нашли здесь информацию о проводке автомобиля, которую ищете, отправьте запрос в
