Основные типы разъемов в современном компьютере
В современном персональном компьютере используется множество различных разъемов для подключения компонентов и периферийных устройств. Рассмотрим основные типы:
- Разъемы питания (ATX 24 пин, молекс 4 пин, SATA Power и др.)
- Разъемы для подключения накопителей (SATA, M.2)
- Разъемы для видеокарт и других плат расширения (PCIe)
- Разъемы для оперативной памяти (DIMM)
- Внешние разъемы (USB, DisplayPort, HDMI, аудио и др.)

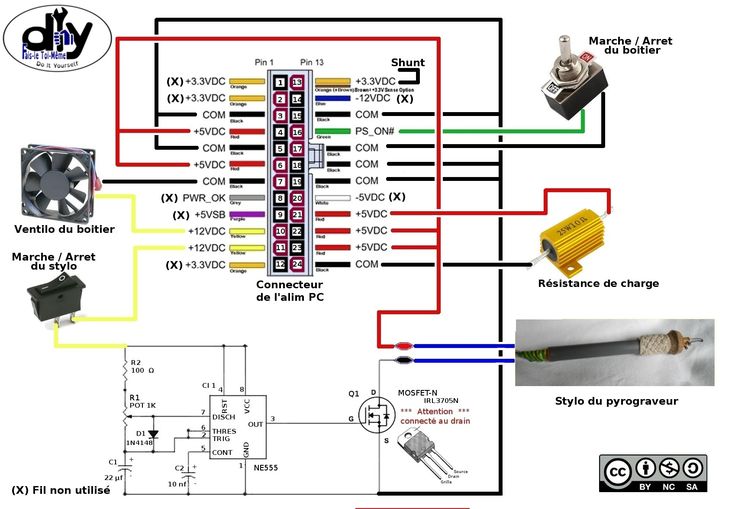

Распиновка и назначение контактов разъема ATX 24 пин
Основной разъем питания материнской платы ATX 24 пин имеет следующую распиновку:
- Контакты 1-3, 5-7: +3.3V
- Контакты 4, 6: Ground (земля)
- Контакты 8, 21, 22: +5V
- Контакты 9, 18-20: Ground
- Контакты 10-12: +12V
- Контакт 14: -12V
- Контакт 15: Ground
- Контакт 16: Power_ON
- Контакт 17: Ground
- Контакт 23: +5V Standby
- Контакт 24: +5V
Как правильно подключить ATX 24 пин к материнской плате? Разъем имеет ключ и может быть вставлен только в одном положении. Необходимо совместить выступ на разъеме с пазом на материнской плате и аккуратно вставить до характерного щелчка.
Разъем молекс 4 пин: назначение контактов
Разъем молекс 4 пин используется для питания различных компонентов компьютера. Его распиновка следующая:
- Контакт 1: +12V (желтый провод)
- Контакт 2: Ground (черный провод)
- Контакт 3: Ground (черный провод)
- Контакт 4: +5V (красный провод)
Для чего нужен разъем молекс 4 пин? Он применяется для подключения питания к жестким дискам, оптическим приводам, вентиляторам и другим устройствам внутри системного блока.
Маркировка и цветовая кодировка проводов блока питания
Провода блока питания имеют стандартную цветовую маркировку:
- Желтый: +12V
- Красный: +5V
- Оранжевый: +3.3V
- Черный: Ground (земля)
- Синий: -12V
- Фиолетовый: +5V Standby
- Зеленый: Power_ON
- Серый: Power Good
- Белый: -5V (устаревшее, в современных БП отсутствует)
Как расшифровать маркировку проводов блока питания? Цвет провода указывает на напряжение, которое он передает. Это помогает правильно определить назначение каждого провода при подключении или диагностике.
Подключение компонентов к материнской плате
Для корректной работы компьютера важно правильно подключить все компоненты к материнской плате:
- Процессор устанавливается в специальный сокет, совместимый с его типом.
- Оперативная память вставляется в слоты DIMM. Обычно используются парные каналы.
- Видеокарта подключается в слот PCIe x16.
- Накопители подключаются к разъемам SATA на материнской плате.
- Блок питания подключается через основной 24-контактный разъем ATX и дополнительный 4/8-контактный разъем питания процессора.
- Кнопки и индикаторы корпуса подключаются к соответствующим пинам на материнской плате согласно инструкции.
Распиновка и назначение разъемов USB на материнской плате
На материнской плате обычно есть внутренние разъемы для подключения портов USB на корпусе компьютера. Типичная распиновка 9-контактного разъема USB 2.0:
- Пин 1: +5V (красный)
- Пин 2: Data- (белый)
- Пин 3: Data+ (зеленый)
- Пин 4: Ground (черный)
- Пин 5: Не используется
- Пины 6-9: Дублируют 1-4 для второго порта
Для USB 3.0 используется 20-контактный разъем с дополнительными линиями для высокоскоростной передачи данных.

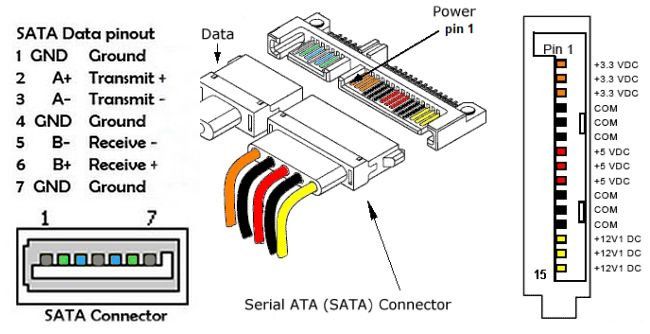

Разъемы для подключения накопителей: SATA и M.2
Современные компьютеры используют два основных типа разъемов для подключения накопителей:
SATA (Serial ATA)
SATA-разъемы используются для подключения жестких дисков и SSD. Они состоят из двух частей:
- 7-контактный разъем для передачи данных
- 15-контактный разъем для питания
M.2
M.2 — это компактный разъем для подключения высокоскоростных SSD. Он поддерживает различные интерфейсы, включая SATA и PCIe. Существуют разные типы ключей M.2 (B, M, B+M), определяющие совместимость устройств.
Как выбрать правильный разъем для накопителя? Это зависит от типа накопителя и поддерживаемых материнской платой интерфейсов. Современные высокопроизводительные системы часто используют NVMe SSD в формате M.2 для максимальной скорости.
Распиновка и назначение разъемов PCIe для видеокарт
Разъемы PCIe (PCI Express) используются для подключения видеокарт и других плат расширения. Наиболее распространенные варианты:
- PCIe x1: 18 контактов, используется для звуковых карт, сетевых адаптеров
- PCIe x4: 32 контакта, для SSD и некоторых плат расширения
- PCIe x8: 49 контактов, для высокопроизводительных плат расширения
- PCIe x16: 82 контакта, стандарт для современных видеокарт
Распиновка PCIe сложна и включает множество линий для передачи данных, питания и управления. Важно отметить, что разъемы PCIe обратно совместимы — карту с меньшим количеством линий можно установить в слот с большим количеством.
Для мощных видеокарт также требуется дополнительное питание через 6-пиновый или 8-пиновый разъем от блока питания.
Порты и разъемы компьютера. Виды разъемов компьютера. Распиновка разъемов компьютера
Можно смело утверждать, что разъемы компьютера появились одновременно с самим компьютером. Даже у самых первых элетронно-вычислительных машин, размером с небольшой заводик, были свои разъемы. К ним подключалась различная периферия, актуальная на тот момент: считыватели перфокарт, магнитные или даже ртутные накопители, одним словом, устройства для всевозможных вычислительных надобностей. Годы идут, компьютерная техника постоянно модернизируется — меняются, соответственно, и разъемы, однако неизменным остается одно. Они по-прежнему являются неотъемлемой частью любого компьютера.
Разъем и его назначение
Порты и разъемы компьютера – это набор контактов, которые обеспечивают соединение самого компьютера со всевозможными внешними и внутренними устройствами. К таковым относятся: принтеры и сканеры, дисководы, фотоаппараты, видеокамеры, накопители, мониторы, клавиатуры и другое. Пожалуй, на то, чтобы перечислить всю возможную для подключения периферию, уйдет немало времени.
Есть разница между портами и разъемами? Лишь умудренный опытом профессионал сможет провести четкую грань между этими двумя понятиями, однако в повседневной практике разницы практически нет. В принципе, правильно будет использовать оба определения.
Какие бывают разъемы
Принято все порты и разъемы компьютера делить на внешние и внутренние. Хотя при желании можно предложить множество видов всевозможной классификации.
К внешним портам принято относить те, которые вынесены наружу, за корпус компьютера или ноутбука. К ним подключаются всевозможные устройства, не входящие непосредственно в его состав: сканер, принтер, телефон, мышка или клавиатура. Иначе говоря, все, что подключается извне.
К внутренним же портам и разъемам относятся те, которые спрятаны внутри системного блока или корпуса устройства. К таким портам подключаются встроенные устройства: дисководы, жесткие диски, видеокарты, звуковые или сетевые карты и многое другое.
Внешние порты
Как уже отмечалось, внешний порт – это разъем, посредством котрого подключаются всевозможные устройства извне.
Поскольку таковых устройств насчитывается довольно много – пожалуй, несколько миллионов – то разработчики пришли к закономерному выводу, что нужно стандартизировать хотя бы часть из них. Порты и были изначально призваны объединить многочисленные способы соединения внешнего устройства и ПК.
Порты различаются по скорости передачи данных, по их формату и и по другим признакам. Приведем самые основные из них:
- Ethetnet – порт для организации компьютерной проводной сети.
- USB – универсальный порт, через который сегодня присоединяется большинство устройств.
- IEEE 1394 (FireWire) – еще один порт для обмена данными между компьютером и внешним устройством.
- S-Video – для подключения аналоговых видео устройств.
- eSATA и его разновидности.
- SCSI.
- RS-232.
- PS/2 – устаревшие порты для подключения мышей и клавиатур.
- VGA, DVI, S-Video, HDMI, Display Port – видеовыходы для компьютера.
- Bluetooth – беспроводной порт для обмена данными.
- COM и LPT – также устаревшие порты, но ими до сих пор часто оснащаются и современные машины.
- PCMCIA, Express Card – порты для всевозможных модулей расширения.
И это лишь основные внешние разъемы компьютера. В реальности их гораздо больше. Но они менее распространены.
Внутренние порты
К внутренним портам подключаются не периферийные, а внутренние устройства, которые входят непосредственно в аппаратную часть каждого компьютера. Их также немало, основная их часть располагается на материнской плате:
- разъемы для подключения видеокарты, звуковой и сетевой карты и т.д.;
- разъемы для подключения планок оперативной памяти;
- разъемы для IDE-устройств – сюда относятся всевозможные дисководы;
- SATA – для подключения также всевозможных дисков и приводов;
- сюда же относятся многочисленные контакты для лампочек и кнопок, вынесенных на корпус компьютера.
Все это лишь основные виды разъемов компьютера. За годы своей эволюции они прошли немалый путь, какие-то из них навсегда «ушли со сцены», другие – трансформировались и усовершенствовались, как, например, это произошло с портами SATA или USB.
Можно ли отремонтировать разъем
Нередко, особенно в устройствах невысокого качества сборки, порты выходят из строя. Это может выражаться по-разному: некорректная работа присоединяемого устройства или вовсе отказ работы. Существует и множество причин поломок порта: «разболталась» конструктивная часть, произошла распайка контактов или их оплавление, окисление, выход соответствующих контроллеров из строя.
В любом случае будет актуален вопрос о том, возможен ли ремонт разъемов компьютера. Все зависит от характера поломки и самого разъема. Например, выход из строя разъема на материнской плате чаще всего не поддается «излечению». А вот внешние порты нередко можно отремонтировать (например, если произошла распайка контактов). Однако часто бывает и так, что проще и дешевле целиком заменить весь порт, нежели пытаться его починить.
Однако самостоятельно произвести ремонт порта или разъема у рядового пользователя вряд ли получится. Если же тянуть с обращением в мастерскую, то рано или поздно это закончится окончательным «разбалтыванием» разъема в гнезде и, возможно, к замыканию.
Естественно, ремонтировать разъемы компьютера самостоятельно можно лишь тогда, когда присутствует полная уверенность в своих силах. В противном случае лучше все-таки обратиться в специализированную мастерскую.
Что такое распиновка
Говоря научным языком, распиновка – это маркирование (обозначение) контактов внутри какого-либо разъема. Ну, а проще – назначение каждого из штырьков или отверстий в разъеме. Например, один контакт может отвечать за питание устройства, другой – за отправку данных, третий – за их прием, четвертый за заземление и т.д.
В схемах распиновка чаще обозначается либо цифровым или буквенным методами, либо разным цветом.
Распиновка разъемов компьютера помогает как при ремонте порта, так и может быть предназначена для того, чтобы попробовать соединить устройство, которое штатно не подключается к заданному порту, но может быть подключено через распайку необходимых контактов (хотя результат не гарантирован).
Будущее портов
Конечно, ни порты, ни разъемы еще очень долгое время никуда не уйдут из компьютерной техники.
Безусловно, они будут видоизменяться, совершенствоваться, появятся новые стандарты обмена сигналами. Словом, все будет еще лучше и быстрее. Возможно, осуществится переход от физических портов к виртуальным. Фантазировать на эту тему можно бесконечно долго.
Также наблюдается тенденция постепенного ухода от проводных портов. Уже сегодня производители при первой же возможности стараются внедрить в свои устройства беспроводные порты. Однако разъемы компьютера как таковые, безусловно, сохранятся еще не один десяток лет.
BIGBEN Mobile Blog: Распиновка всех разьемов компьютера
Распиновка всех разьемов компьютера
- Разъемы данных (Южный мост):
- Кабель для подключения дисководов(Floppi).
Существуют как минимум два разных документа с разными данными:
Русскоязычный вариант:
Жилы с 10 по 16 после первого разъёма перекручены — необходимо для идентификации дисковода.
Нечетные контакты — корпус.
- IDE(Integrated Drive Electronics )(По правильному называется — ATA/ATAPI — Advanced Technology Attachment Packet Interface, используется для подключения хардов и приводов).
По такой схеме можно подключить индикатор активности.
- SATA и eSATA (Одно и то-же, разница только в форме разъёма, это разъём данных, для подключения хардов и приводов).
DVD slim sata (распиновка стандарта мини сата).
- Распиновка USB-разъемов 1.0-2.0 (Universal Serial Bus).
USB 2.0 серии A, B и Mini
USB 2.0 Микро USB
Распиновка разъёма материнской платы для передней панели USB 2.0
- Распиновка USB-разъемов 3.0 (Universal Serial Bus).
USB 3.
0 серии A, B, Micro-B и Powered-B. Серия Powered-B отличается от серии B, тем, что у него есть в наличии 2 дополнительных контакта, которые служат для передачи дополнительного питания, таким образом, устройство может получить до 1000 мА тока. Это снимает надобность в дополнительном источнике питания для маломощных устройств.
Распиновка разъёма материнской платы для передней панели USB 3.0
- Распиновка AT клавиатуры.
- Распиновка COM, LPT, GAME, RJ45, PS/2 порта и схема заглушки (COM, LPT).
Схема заглушки для тестирования COM-порта.
Схема заглушки для тестирования LPT-порта.
- Раскладка IEE 1394 на материнской плате
- Распиновка разьёма IEE 1394
Разъемы данных (Северный мост):
- Интерфейс AGP
- PCI Express: x1, x4, x8, x16
Чтобы видеокарта заработала в режиме x8 PCI Express, мы заклеили часть контактов скотчем.
Та же самая видеокарта, но заклеено больше контактов. Она работает в режиме x4 PCI Express.
Если заклеить лишние контакты, то видеокарта PCI Express станет работать в режиме всего x1 PCI Express. Пропускная способность составляет 256 Мбайт/с в обоих направлениях.
Разъемы данных (Общее):
- Контакты VGA, DVI, YC, SCART, RCA, S-VIDEO, HDMI, TV-ANTENNA.
- Обжим сетевого кабеля с разъёмом RJ45 (PC<>HUB, PC<>PC, HUB<>HUB).
- Распайка разъёмов GSM устройств (некоторых моделей сотовых телефонов).
Нечетные контакты — корпус.
0 серии A, B, Micro-B и Powered-B. Серия Powered-B отличается от серии B, тем, что у него есть в наличии 2 дополнительных контакта, которые служат для передачи дополнительного питания, таким образом, устройство может получить до 1000 мА тока. Это снимает надобность в дополнительном источнике питания для маломощных устройств.
Следующее Предыдущее Главная страница
Подписаться на: Комментарии к сообщению (Atom)
Схема контактов USB-C (Type-C) @ pinoutguide.com
Подробная информация о USB type-c
новый небольшой реверсивный разъем для USB-устройств. Штекер Type-C подключается как к хостам, так и к устройствам, заменяя различные разъемы и кабели типов B и A стандартом, рассчитанным на будущее, подобным Apple Lightning и Thunderbolt.
24-контактный двусторонний разъем обеспечивает четыре пары питание/земля, две дифференциальные пары для шины данных USB 2.0 (хотя в кабеле Type-C реализована только одна пара), четыре пары для высокоскоростной шины данных, две боковые полосы контакты и два контакта конфигурации для определения ориентации кабеля, выделенный канал данных конфигурации кода двухфазной метки (BMC) и питание VCONN +5 В для активных кабелей. Для более старых устройств потребуются адаптеры и кабели типа A и типа B для подключения к хостам типа C; адаптеры и кабели с розеткой Type-C не допускаются.
Распиновка USB Type-C
| Описание | Сигнал А | Пин | Пин | Сигнал В | Описание |
|---|---|---|---|---|---|
| Заземление | Заземление | А1 | В12 | ЗЕМЛЯ | Земля |
| Дифференциальная пара SuperSpeed 1 TX, положительная | TX1+ | А2 | В11 | РХ1+ | Дифференциальная пара SuperSpeed 1 RX, положительная |
| Дифференциальная пара SuperSpeed 1 TX, минус | TX1- | А3 | В10 | РХ1- | Дифференциальная пара SuperSpeed 1 RX, минус |
| Питание шины | VBUS | А4 | В9 | ВБУС | Питание шины |
| Канал конфигурации | СС1 | А5 | В8 | СБУ2 | Использование боковой полосы |
Дифференциальная пара USB 2. 0, положение 1, плюс | Д1+ | А6 | В7 | Д2- | Дифференциальная пара USB 2.0, позиция 2, минус |
| Дифференциальная пара USB 2.0, положение 1, минус | D1- | А7 | В6 | Д2+ | Дифференциальная пара USB 2.0, положение 2, плюс |
| Использование боковой полосы | СБУ1 | А8 | В5 | СС2 | Канал конфигурации |
| Питание шины | VBUS | А9 | В4 | ВБУС | Питание шины |
| Дифференциальная пара SuperSpeed 2 RX, минус | RX2- | А10 | В3 | ТХ2- | Дифференциальная пара SuperSpeed 2 TX, минус |
| Дифференциальная пара SuperSpeed 2 RX, положительная | RX2+ | А11 | В2 | ТХ2+ | Дифференциальная пара SuperSpeed 2 TX, положительная |
| Заземление | Заземление | А12 | В1 | ЗЕМЛЯ | Земля |
Контакты A2, A3, A10, A11, B2, B3, B10, B11 не используются с устройствами, поддерживающими только USB 2.
0.
Изображение, загруженное пользователем:
См. также Полнофункциональный кабель USB типа C.
jpg»>
Например, LPT1 или
Разъем параллельного порта, первоначально предназначенный для быстрой связи с принтерами, предлагает очень гибкий цифровой интерфейс общего назначения для реального мира. Хотя при подключении к специальным устройствам необходимо соблюдать осторожность, с некоторыми предосторожностями и некоторым здравым смыслом эти разъемы становятся воротами, позволяющими вашему ПК «делать больше» в самом общем смысле. Используйте меню слева для конкретных распиновок, представленных в формате «удобного просмотра», и большинство из них имеют ссылки на дополнительную информацию.
на соответствующем интерфейсе.
jpg»>
