Распиновка разъемов магнитолы. Распиновка разъемов автомагнитол: полное руководство по подключению

Как правильно подключить автомагнитолу. Какие бывают разъемы и контакты в автомагнитолах. Где найти схемы распиновки для разных моделей авто. Как избежать ошибок при самостоятельном подключении.

Основные типы разъемов автомагнитол

Распиновка разъемов автомагнитол может сильно различаться в зависимости от марки и модели автомобиля. Однако можно выделить несколько основных типов разъемов, которые встречаются наиболее часто:

• ISO-разъемы — стандартизированные 8-контактные разъемы питания и 8-контактные разъемы для подключения динамиков
• MOST-разъемы — оптоволоконные разъемы для передачи цифрового аудио и видео сигнала
• Разъемы типа Quadlock — 52-контактные разъемы, используемые в автомобилях концерна VAG
• Фирменные разъемы отдельных производителей (например, Ford, BMW, Mercedes)

Правильное определение типа разъема — первый шаг к корректному подключению магнитолы. Рассмотрим особенности распиновки для каждого типа подробнее.

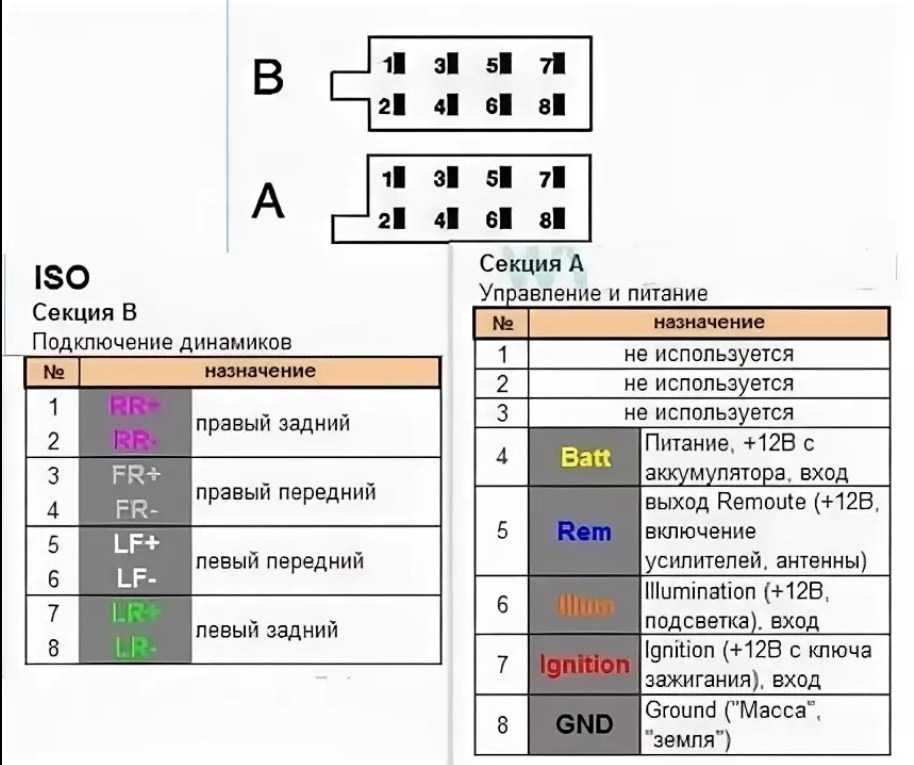

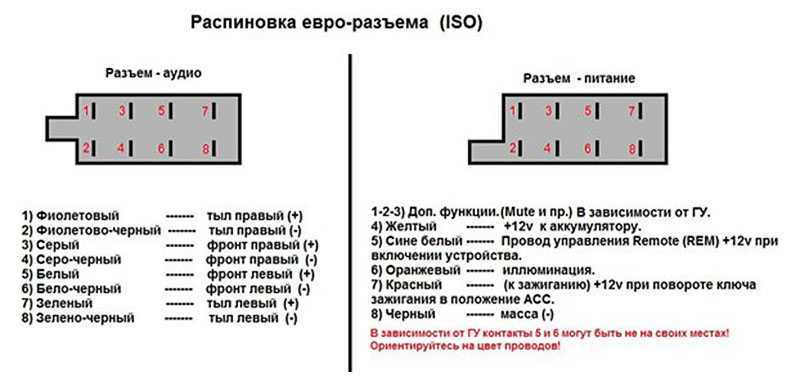

Распиновка стандартного ISO-разъема

ISO-разъемы являются наиболее распространенными и универсальными. Они состоят из двух 8-контактных колодок:

Разъем питания (A):

1. Не используется
2. Не используется
3. Не используется
4. Постоянный плюс (+12В)
5. Питание антенны
6. Подсветка
7. Зажигание (+12В)
8. Масса

Разъем для динамиков (B):

1. Задний правый (+)
2. Задний правый (-)
3. Передний правый (+)
4. Передний правый (-)
5. Передний левый (+)
6. Передний левый (-)
7. Задний левый (+)
8. Задний левый (-)

Такая стандартизированная распиновка значительно упрощает процесс подключения. Однако в некоторых автомобилях могут быть свои особенности, поэтому всегда стоит сверяться со схемой конкретной модели.

Особенности распиновки разъемов MOST

Система MOST (Media Oriented Systems Transport) использует оптоволоконные кабели для передачи цифровых аудио и видео сигналов между компонентами мультимедийной системы автомобиля. Распиновка разъемов MOST отличается от стандартных и включает следующие контакты:

• Оптический вход (Rx)
• Оптический выход (Tx)
• Питание +12В
• Масса
• Шина управления CAN-H
• Шина управления CAN-L

Подключение MOST-систем требует специального оборудования и навыков, поэтому лучше доверить эту работу профессионалам.

Распиновка разъемов Quadlock

Разъемы типа Quadlock широко используются в автомобилях концерна Volkswagen Group (Audi, Volkswagen, Skoda, Seat). Они имеют 52 контакта, разделенных на 4 секции:

Секция A (коричневая) — питание:

• A1 — Постоянный плюс (+12В)
• A2 — Зажигание (+12В)
• A3 — Подсветка
• A4 — Масса

Секция B (красная) — динамики:

• B1/B2 — Передний левый (+/-)
• B3/B4 — Передний правый (+/-)
• B5/B6 — Задний левый (+/-)
• B7/B8 — Задний правый (+/-)

Секция C (зеленая) — CAN-шина и дополнительные функции:

• C1/C2 — CAN-High/Low
• C3 — Сигнал телефона
• C4 — Сигнал парктроника

Секция D (желтая) — мультимедийные функции:

• D1/D2 — Линейный выход на усилитель
• D3/D4 — AUX-вход
• D5/D6 — USB

Остальные контакты могут использоваться для дополнительных функций или оставаться незадействованными в зависимости от комплектации автомобиля.

Фирменные разъемы производителей автомобилей

Многие автопроизводители используют свои фирменные разъемы для подключения магнитол. Рассмотрим несколько примеров:

Разъемы Ford:

Ford часто использует 24-контактный разъем, разделенный на 3 секции по 8 контактов. Основные контакты включают:

• A1 — Постоянный плюс (+12В)
• A2 — Подсветка
• A3 — Зажигание (+12В)
• A7 — Масса
• B1-B8 — Контакты для подключения динамиков
• C1/C2 — CAN-шина

Разъемы BMW:

BMW использует различные типы разъемов в зависимости от года выпуска и модели автомобиля. Часто встречается 40-контактный разъем, где:

• 1-4 — Питание и масса
• 5-12 — Подключение динамиков
• 13-16 — Управление с руля
• 17-20 — Шина данных MOST

Остальные контакты используются для дополнительных функций и могут различаться в разных моделях.

Как правильно определить назначение проводов

Если у вас нет точной схемы распиновки для вашего автомобиля, можно воспользоваться следующими методами для определения назначения проводов:

1. Использование мультиметра для проверки наличия напряжения на контактах
2. Визуальный осмотр цветовой маркировки проводов (хотя это не всегда надежно)
3. Использование специальных тестеров для автомобильной проводки
4. Поиск информации в интернете или сервисных мануалах для конкретной модели автомобиля

Помните, что неправильное подключение может привести к повреждению электроники автомобиля, поэтому при малейших сомнениях лучше обратиться к специалистам.

Распространенные ошибки при подключении магнитол

При самостоятельном подключении автомагнитолы можно столкнуться с рядом проблем. Вот некоторые из наиболее распространенных ошибок:

• Неправильное подключение питания (путаница между постоянным плюсом и зажиганием)
• Некорректное подсоединение проводов динамиков (нарушение полярности или перепутывание каналов)
• Игнорирование специфических функций автомобиля (например, CAN-шины или MOST-системы)
• Использование неподходящих переходников или попытки «подогнать» несовместимые разъемы
• Повреждение проводки при попытке извлечь контакты из разъемов

Чтобы избежать этих ошибок, внимательно изучите схему подключения, используйте качественные инструменты и не торопитесь при выполнении работ.

Инструменты и материалы для правильного подключения

Для корректного подключения автомагнитолы вам понадобятся следующие инструменты и материалы:

• Мультиметр для проверки напряжения и целостности цепей
• Набор отверток и ключей для демонтажа панелей
• Специальные ключи для извлечения штатной магнитолы (если требуется)
• Обжимные клещи и набор коннекторов для соединения проводов
• Изоляционная лента или термоусадочные трубки
• Переходники для подключения нештатной магнитолы (если необходимо)
• Инструкция по эксплуатации автомобиля и схема электропроводки

Наличие правильных инструментов значительно облегчит процесс подключения и поможет избежать повреждения компонентов автомобиля.

Где найти точные схемы распиновки для конкретных моделей

Точные схемы распиновки разъемов для конкретных моделей автомобилей можно найти в следующих источниках:

• Официальные сервисные мануалы производителя
• Специализированные форумы и сообщества автолюбителей
• Сайты производителей автомагнитол и аксессуаров
• Книги и справочники по ремонту и обслуживанию конкретных моделей автомобилей
• Консультации у специалистов в авторизованных сервисных центрах

Помните, что информация из неофициальных источников может быть неточной или устаревшей, поэтому всегда проверяйте ее достоверность.

Правильное подключение автомагнитолы требует внимательности, знаний и опыта. При наличии сомнений или сложностей всегда лучше обратиться к профессионалам, чтобы избежать повреждения дорогостоящей электроники автомобиля.

Распиновка разъемов, инструкция к штатной магнитоле (навигации) Киа Сид — Клубный автосервис АвтоМиг в Москве

---

Штатная магнитола Киа Сид 2 (JD)

Позиция	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель	Тип A (RADIO/CDP/MP3/RDS)	Тип B (RADIO/CDP/MP3/RDS)
Камера заднего вида	X	Ор
Источник питания	14,4 В пост. тока
Номинальная выходная мощность	Макс. 43 Вт x 4: 14 В
Импеданс	4 Ом x 4
Антенна	80 пФ, 75 Ом
Тип настройки	Фазовая автоподстройка частоты
Темный ток	Не более 1,0 мА (только головное устройство)

---

1. Аудиоблок 2. Высокочастотный динамик 3. Разъем кабеля антенны 4. Антенна крыши (радио)

5. Динамик передней двери 6. Динамик задней двери 7. Кабель антенны 8. Камера заднего вида

---

Распиновка разъемов

---

---

1. Переключатель дистанционного управления (левый: аудиосистема) 2. Переключатель дистанционного управления (правый: круиз-контроль+адаптивный усилитель рулевого управления)

3. Выключатель системы громкой связи Bluetooth 4. Переключатель пути за одну поездку

Распиновка разъемов

---



Распиновка разъемов

№	Описание вывода	Состояние	Номинальное состояние
1	Питание USB/iPod	Вставлено устройство USB/iPod	4,9 ~ 5,1 В
2	USB D+	Вставлен USB-носитель	3,2 ~ 3,45 В
3	USB D+	Вставлен USB-носитель	3,2 ~ 3,45 В
4	Канал регистрации iPod	Вставлено устройство iPod	Заземление
5	—
6	Опорная «масса» AUX	Всегда	Менее 1 Ом
7	Левый звуковой сигнал AUX	Внешнее вспомогательное устройство воспроизводит звук (в момент использования разъема AUX)	Выводится форма сигнала, синхронизированная со звуком
8	Подсветка (+)
9	Подсветка (+)
10	—
11	«Масса» мультимедийного разъема		Заземление
12	—
13	—
14	Регистрация входного сигнала AUX	Вставлено вспомогательное устройство	0 В (низк. ) → 5 В (высок.)
15	—		—
16	Правый звуковой сигнал AUX	Внешнее вспомогательное устройство воспроизводит звук (в момент использования разъема AUX)	Выводится форма сигнала, синхронизированная со звуком

Страницы: 1 2 3

Примеры работ по Киа Хендай:

---

Замена: антифриза, бензобака, бензонасоса, втулок и стоек стабилизатора, гидрокомпенсаторов, гофры и глушителя, датчиков, жидкости ГУР, компрессора кондиционера, масла, маслосъемных колпачков, насоса ГУР, подушки двигателя, подшипников, помпы, приводного ремня, прокладки ГБЦ и КК, пружин и амортизаторов, пыльника и ШРУСа, радиаторов двигателя, кондиционера и печки, рулевых тяг и наконечников, рычагов, сайлентблоков, сальников, свечей зажигания, стекла, сцепления, тормозных колодок и дисков, цепи и ремня ГРМ, шаровых, фильтров…

Замена и ремонт: генератора, двигателя, КПП, рулевой рейки, стартера,

А так же: заправка кондиционера, регулировка зазоров клапанов, шиномонтаж, сход-развал, ремонт электрооборудования, удаление катализатора, промывка — инжектора, радиаторов и форсунок. ..

Все эти и другие виды работ можно сделать в техцентрах АвтоМиг.

Распиновка аудио разъёмов — Электрооборудование

---

Автор macar

• 14 марта, 2021

Распиновка разъемов автомагнитол Ford

Список известных контактов.

---

Разъём питания:
1 — B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи.
2 — GND или GROUND или K31 или просто Указан минус = Общий провод (Масса).
3 — A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания.
4 — N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
5 — ILL или LAMP или Обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
6 — Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда).
7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона.
8 — GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH 945R функция компрессии звука, магнитола имеет измерительный микрофон).

Разъём акустики:
1 — R = Динамик правый.
2 — L = Динамик левый.
3 — FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
4 — FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
5 — RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
6 — LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
7 — GND SP = Общий провод динамиков.

Другие контакты:
1 — Amp = Контакт управления включением питания внешнего усилителя
2 — DATA IN = Вход данных
3 — DATA OUT = Выход данных
4 — Line Out = Линейный выход
5 — CL = ???
6 — REM или REMOTE CONTROL = Управляющее напряжение (Сабвуфер, Усилитель)
7 — ACP+, ACP- = Линии шины (Ford)
8 — CAN-L = Линия шины CAN
9 — CAN-H = Линия шины CAN
10-K-BUS = Двунаправленная последовательная шина (К-line)
11-SHIELD = Подключение оплётки экранированного провода.
12-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
13-ATX+ = ???
14-ATX-MUT = ???
15-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
16-SW+B = Переключение питания +B батареи.
17-NAVI = ???
18-SEC IN = Второй вход
19-DIMMER = Изменение яркости дисплея
20-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
21-ASC IN и ASC OUT = ???
22-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
23-SDV или SDVC = ???
24-SWC = ???
25-LINE OUT, LINE IN = Линейный выход и вход, соответственно.
26-TIS = ???
27-D2B+, D2B- = Оптическая линия связи аудиосистемы
28-BRAKE = Подключается к ручнику. Если посадить на массу то возможен просмотр видео при движении.



---



FORD FX3000 MADE IN KOREA BY INTERCONTI A94 SX 18 C 8122 AA

FORD SOUND 2000

FORD 2006 RDS (Portugal)FORD 4500 (made in Brazil)FORD 5000 RDS (Portugal) part no. 96AP-18K876-CC FORD 7000 RDS (Portugal) part no. 95GB-18K876-BA

FORD 5000 RDS EON (Portugal) part no. 98AP-18K876-BC

FORD 3000, FORD 4000 (Разновидность разъёма)

FORD 5000, FORD 6000, FORD 7000 (Разновидность разъёма)

FORD 6000 CD

FORD 6000CD (7S7T)

FORD Mondeo, Galaxy, Mazda, Ford CD MP3

FORD 2006 R (VW SHARAN, FORD GALAXY)
95VW-18K876-JB FDZ7R2WM059374 Made In Portugal

FORD Windstar

FORD 1998 — 1999 года выпуска.

FORD 2007 RDS.

FORD E-STR 22DPS710
A91SX-18K876-EA (INTERCONTI)

FORD 2007 RDS 94FP-18K876-HA (Без внутреннего усилителя НЧ)
FORD 2007 SOUND2 RDS VWZ7Z3 (Без внутреннего усилителя НЧ)

FORD 2500 (4S61-18K876-BA)       FORD 3500 (4S61-18K876-BA)
FORD 4500 (2S61-18C815-AF)        FORD 4500 (4S61-18C815-AA)

FORD 6006E CD RDS EON (1S7F-18C815-AD) VISTEON

FORD 6000 MNE MP3

FORD 5000C

FORD F57F-18C852-BE (made in Mexico)

FORD Radio Navigation System BP1422 (Germany)

FORD YL1F-18C870-JA (made in Mexico)

FORD Radio Navigation System BP1422 (Germany)

FORD 2028 (89GB-19B160-AA) Made In Japan
PRODUCED BY SONY CORPORATION
Магнитола не имеет собственных усилителей мощности

FORD 2008 RDS Made in Portugal

FORD 1L2F-18C868-BB Made in MEXICO



FORD 4R3T-18C815-HU

FORD Avic-1377ZF
Ford part № 8R3T-18K931-EA
Pioneer ref № Avic -XD1377ZF

Фото распиновки разъёма

FORD CD132-MP3/CDS

Ford 2007RDS 95GP-18K876-CA

FORD YU3F



Jeep Grand Cherokee WJ — Схемы подключения магнитолы

Jeep Grand Cherokee WJ — Схемы подключения магнитолы Дом Главное меню

---

5. Схемы подключения и распиновка

См. также: 1. Заводские компоненты

2. Демонтаж компонента

3. Модернизация

4. Обновление аудиосистемы JL

Радиоразъемы
1999-2001 (2x 7-контактных)	2002-2004 (22 контакта + 10 контактов)
Базовая радиостанция (без CD-чейнджера и разъемов PCI) Премиум-радио (с чейнджером (C4) и разъемами PCI (C3))	Разъемы были изменены, начиная с 2002 модельного года 2002-2004 вид разъемов крупным планом Навигационное радио RB1

Проводка и распиновка
1999-2001	2002-2004
Проводка базовой аудиосистемы	Проводка базовой аудиосистемы
Проводка аудиосистемы Premium	Проводка аудиосистемы Premium
Распиновка радиоразъема	Распиновка радиоразъема
Электропроводка CD-чейнджера	Электропроводка CD-чейнджера
1999-2004
Электропроводка пульта радиоуправления
Распиновка усилителя Infinity
Распиновка CD-чейнджера на 10 дисков
Переходной кабель CD-чейнджера с 10 на 8 контактов (P/N 508971AA)
Кабель для отображения названия песни/исполнителя спутникового радио (P/N 82208322)
Жгут адаптера радио (P/N 82207541)
Подсоединение усилителя вторичного рынка

---

Дом Главное меню

РЕШЕНО: Радиопроводка перепутана.

— 2001-2004 Тойота Секвойя

677875

Полноразмерный внедорожник Toyota первого поколения.

7 вопросов Посмотреть все

Эрик Фейл @semiunique

Рем: 11

2

Размещено: 27 января 2021 г.

Опции

• Постоянная ссылка
• История
• Подписаться

Мое радио было вырвано вместе с вилкой, которая питала радио/передавала данные на динамики. Теперь я понятия не имею, какие провода к чему, чтобы я мог снова вставить их в соответствующие порты.

Специально для автомобиля: Toyota Sequoia 2003 AWD SR5

Ответил! Посмотреть ответ У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 0

Отмена

Выбранное решение

Джаефф @jayeff

Респ: 387.1k

9

314

1,3к

Опубликовано: 27 января 2021 г.
