Распиновка rj 11: Распиновка телефонного кабеля «4 жилы» | Полезные статьи

Содержание

Подключение 4-ёх проводной телефонной розетки RJ-11/12/14/25 | Схема подключения

Для монтажа вам понадобятся: розетка телефонная внешняя одинарная 6P4C (в обиходе её ещё называют розетка RJ-11/12/14/25), устройство для зачистки и обрезки витой пары, телефонный кабель, эластичные пластмассовые маркеры, отвертка.
1. Приготовьте телефонную розетку 6P4C и все необходимое для монтажа. Монтаж накруткой пригоден только для одножильного кабеля. 2. Нанесите маркеры на кабель. Выполните кольцевую подрезку оболочки кабеля инструментом и снимите верхнюю изоляцию.
3. Отвинтите металлические винты в основании корпуса розетки, не вынимая их. 4. Подготовка проводника перед монтажом заключается в зачистке изоляции на определенную длину. Важно не подрезать жилу во время зачистки, так как это может привести к ее обрыву.
5. Распрямите витые пары и разложите их в необходимой последовательности. 6. Заведите кабель на основание розетки и накрутите зачищенные жилы на металлические винты. Электрический контакт обеспечивается за счет плотной навивки нескольких витков.
* Для того, чтобы телефонная розетка заработала, нужно два проводка (жилы) телефонного кабеля, соединить с проводами – контактами 2-3 (красный и зеленый). Подключение идентично для всех типов телефонных розеток для настенного и внутреннего монтажа..
* Бывают телефонные розетки на винтовых контактах, — это уже к современным относятся (не из дешёвых). Для подключения этих розеток к линии, кабель подсоединяется к клеммам L1 и L2, остальные 2 пары кабеля подсоединяются к клеммам TX-TS.
7. Необходимо проверить, достаточно ли плотно выполнена накрутка, не перехлестнуты ли витки и не торчат ли кончики жил. После этого можно завинтить винты до упора. 8. Для накрутки жилу можно использовать только один раз. Для повторного монтажа проводника надо удалить использованный ранее участок жилы и заново зачистить изоляцию на нужную длину.
9. Присоедините крышку к основанию корпуса розетки, совместив пазы и слегка надавив. Розетка крепится на стену с помощью двусторонней клеевой площадки или крепежного набора (в комплекте поставки).

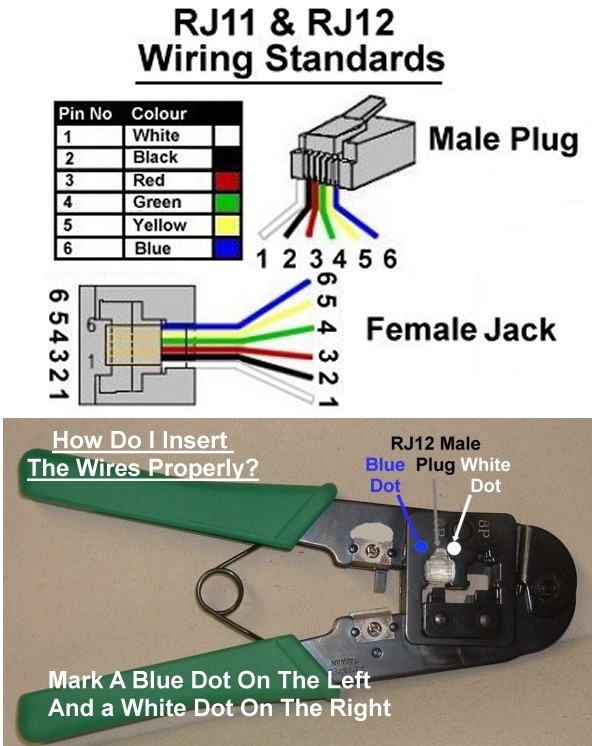

Разница между вилками rj-11 и rj-12: распиновка, стандарты разъемов

Цель использования

Несмотря на наличие некоторых отличительных черт, эти два 2 стандарта применяются в одних и тех же системах связи. Однако RJ12 также используется в других конфигурациях. В системах с телефонами с тональным набором и АТС небольшого размера можно эффективно применять два его «лишних» контакта. RJ12 пока еще не набрал популярности, и с ним плотно работают только монтажники, которые сотрудничают с телефонными сетями крупных компаний. В свою очередь RJ11 имеет относительно обширную область применения, потому что стандарт монтируется для большинства телефонов и телефонных кабелей. Для RJ12 распиновка кабеля ничем не отличается от кабеля для RJ-11.

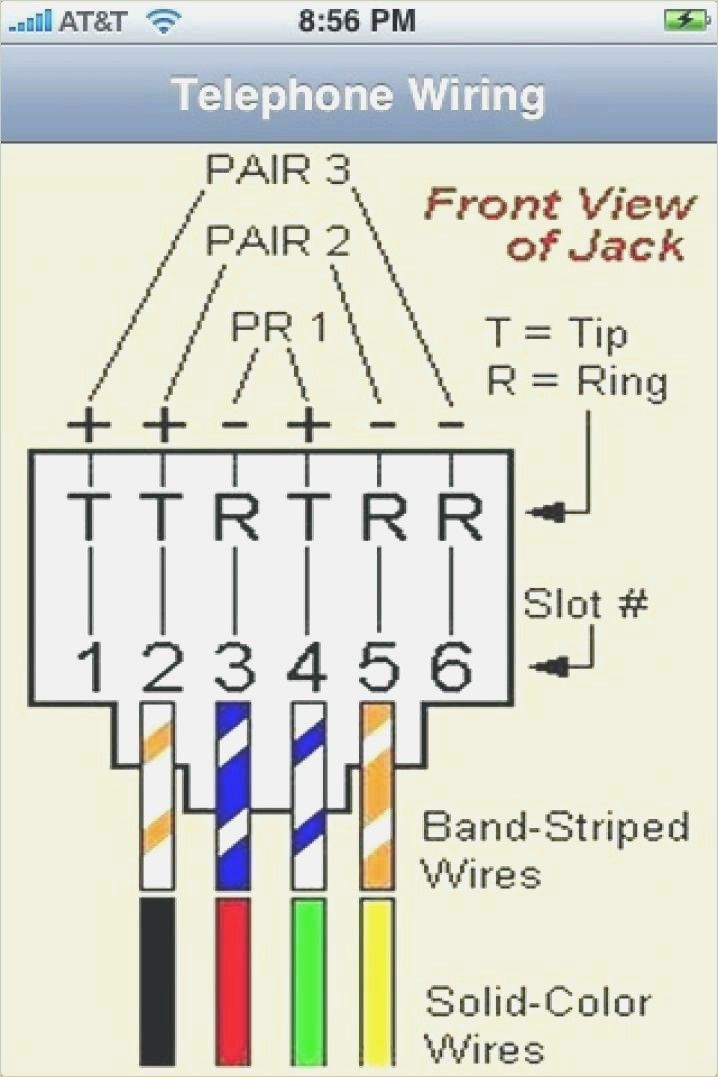

RJ 11 распиновка кабеля

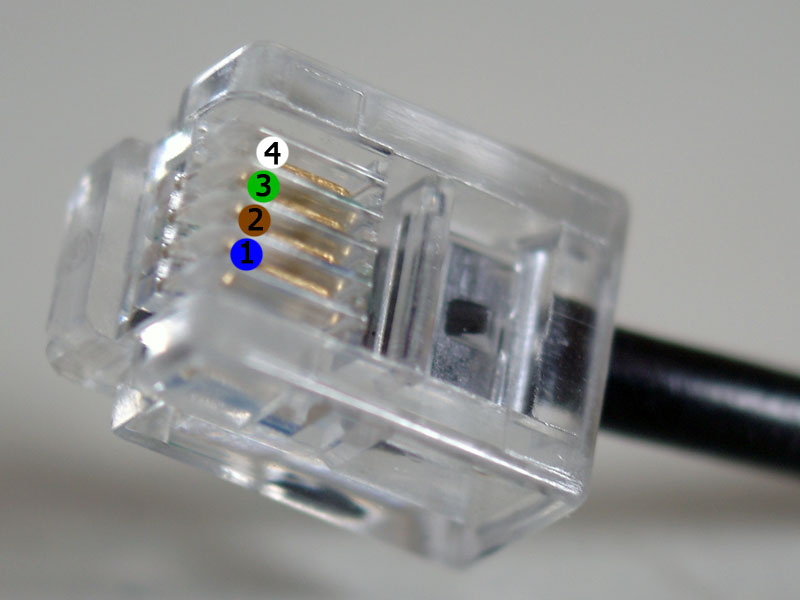

Наиболее популярный разъем — RJ-11. Для работы телефонных сетей используются всего лишь 2 его контакта. RJ-12 получил свое название из-за внешней схожести с RJ-11. На самом деле, данный разъем по официальной классификации — это RJ-12.

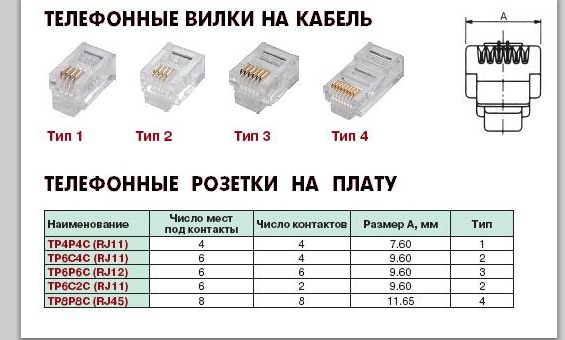

Стандарты разъемов

Даже при видимом сходстве данные разъемы имеют различия в стандартах.

RJ-11

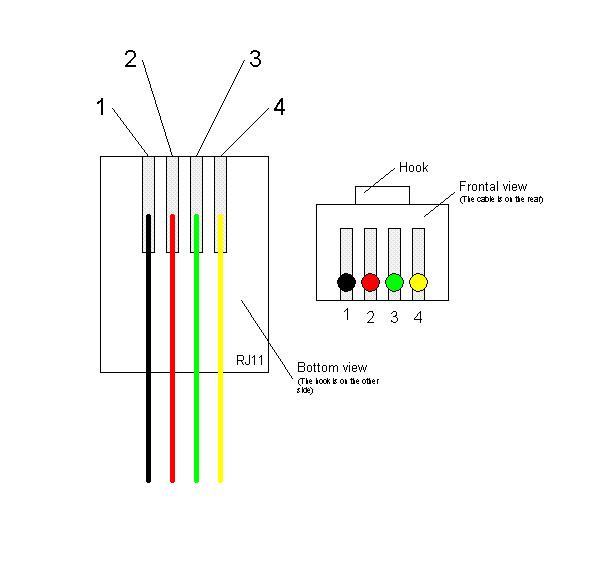

Под интерфейсом RJ11 выпускается 6-позиционная 2-контактная вилка. В современной практике она также может представлять собой 2-контактный и 4-контактный разъем (называемые RJ11 и RJ14, хотя вряд ли кто-нибудь знает последнее имя). В приборах с аналоговым принципом действия в любом случае используются только 2 центральных контакта.

RJ-11

RJ-12

Наиболее значимая отличительная черта заключается в том, что RJ11 действительно существует, в то время как популярное название RJ12 по факту заменяет RJ25. Существует большая разница между тем, что говорится, и интерфейсом, который фактически применяется.

RJ12 соответствует стандарту электропроводки 6P6C. Из этого следует, что в разъеме также имеется 6 проводов, занимающих все доступные контакты.

Обжимается любая вилка с 6 позициями с помощью одним и тем же прибором. Матрица содержит все 6 позиций и используется только для того, чтобы касаться меньшего числа проводников на вилке. Позиции с краю матрицы при этом не совершают какого-либо полезного действия. Из этого следует вывод, что лучше использовать 6-контактные заглушки для более равномерного изнашивания вилки, но на самом деле крайние положения матрицы всегда несут больший износ, чем те, что находятся в центральном положении.

Важно! Если такая вилка должна быть вставлена ​​в 8-позиционное гнездо, необходимо выбрать вилку с хорошо продуманной пластиковой конструкцией боковины. RJ-12

RJ-12

Оцените статью:

Как подключить телефон и компьютер или как правильно сделать слаботочную сеть в квартире.


Хотя при постановке задачи мастера могут кивнуть головой, что сделают все без проблем. В результате телефон еще будет как-то работать, а вот компьютер, при подключении в сеть, не всегда. Поэтому этот вопрос необходимо очень четко контролировать. Или заказывать работу специальным компаниям, что может быть очень недешево по стоимости.

А вся проблема в том, что подключение компьютера несколько отличается от того, как подключается телефон. Для работы телефона нужно 2 провода, а для компьютера 4. Если требуется установить несколько параллельных телефонов, то их все можно подключить к одному кабелю. Для подключения же нескольких компьютеров такой вариант не пройдет. К каждой розетке должен быть подведен свой кабель.

Вы можете спросить, — «А зачем мне подключать несколько компьютеров?». И на сегодняшний день, возможно, вы будете правы, — зачем делать целую сеть, если у вас всего один ноутбук? Но давайте заглянем на несколько лет вперед. Уже сейчас выпускаются телевизоры с возможностью подключения в компьютерную сеть, медиа-плееры, которые могут загрузить фильм из Интернет, интернет-провайдеры вовсю предлагают услуги по просмотру телевизионных каналов через Интернет. Так что будьте готовы к тому, что через несколько лет у Вас в квартире, возможно, будет работать настоящая компьютерная сеть с несколькими устройствами.

Перед тем, как ставить задачу мастерам по монтажу электропроводки (включая слаботочные сети), рекомендуется все тщательно спланировать.

Как подобрать кабель?

Для подключения компьютера используется кабель «витая пара». Кабель, который подходит для компьютерной сети, — это 8 проводов, которые формируют 4 пары (по 2 провода в паре). Провода в каждой паре скручены между собой, поэтому кабель и получил свое название «витая пара». Каждый провод имеет свой цвет, что минимизирует возможность ошибки при подключении его в розетках:

В зависимости от максимальной скорости передачи данных, который может быть обеспечен кабелем, витая пара бывает разных категорий. Для компьютерных сетей используют категории 3 или выше. Чем выше категория, — тем выше скорость и расстояние, на которое может быть передан сигнал без искажения. Категория 3 и 5 подойдет для сети со скоростью передачи 100Мбит/с. Категории 5е, 6 и 7 могут применяться для сетей, работающих на скоростях 1000 Мбит/с и выше. Чем выше категория кабеля, — тем он будет дороже. Также кабель может быть выполнен в экранированном варианте, что обеспечивает ему большую устойчивость от помех. В квартире, как правило, очень дорогой кабель не нужен. Кабеля категории 5е (до 1000 Мбит/с) будет вполне достаточно. На всякий случай, чтобы защититься от возможных помех, можно приобрести экранированный кабель.


Какие выбрать розетки для подключения компьютера и телефона?

Розетки для подключения компьютеров по виду очень похожие на телефонные. Разница только в количество контактов. Для телефона используется розетка с 4-мя контактами (для разъемов стандарта RJ-11), а для подключения компьютера, — 8 (для разъемов стандарта RJ-45). Розетки бывают с одним гнездом или с несколькими. Бывают также розетки с разными гнездами, — для подключения телефона (4-х контакта) и компьютера (8 контактов). Для домашних целей можно все розетки установить для подключения компьютера (RJ-45). В связи с тем, что разъем для подключения телефона (RJ-11), очень похож на разъем для 4-х парного кабеля RJ-45, его можно будет без проблем включить в компьютерную розетку. А это значит, что Вы можете сделать универсальную разводку как для подключения телефона, так и для подключения компьютера.

Как подключить розетку?

Подключение кабеля к розетке делается очень просто. На клеммах розетки обычно указан цвет провода, который должен быть подключен к данной клемме. Цветовая маркировка, указанная на розетке, в точности соответствует цветам проводов в кабеле. Вам просто надо следовать инструкции и все розетки подключить одинаково. Зачастую кабель в розетке подключается без специальных приспособлений. Но иногда есть розетки, когда Вам необходимо использовать специальный инструмент. Пример розетки для разъема RJ-45 и цветовая подсказка для подключения витой пары:

Контакты в компьютерной розетке используются следующим образом:
Контакт — Предназначение
1 — передача сигнала
2 — передача сигнала
3 — прием сигнала
4 — не используется
5 — не используется
6 — прием сигнала
7 — не используется
8 — не используется

Как видите, контакты 4 и 5 для работы компьютера не используются. Но именно эти контакты будут задействованы, когда Вы подключите провод от телефона (разъем RJ-11). Поэтому мы задействуем эти контакты для создания универсальной сети (ее еще называют СКС – структурированные кабельные системы). Итого, у нас получится следующая картина:
Контакт  — Предназначение
1 — Компьютер
2 — Компьютер
3 — Компьютер
4 — Телефон
5 — Телефон
6 — Компьютер
7 — Не используется
8 — Не используется

Как сделать коммутационный щит?

Как уже было сказано выше, к каждой розетке необходимо протянуть свой кабель. И здесь возникает резонный вопрос, — а что делать с другим концом кабеля?

Все кабели от розеток должны быть подведены в шкаф/щит. В этот же шкаф желательно завести несколько кабелей витой пары из распределительного щита в коридоре, чтобы в дальнейшем, когда появится потребность подключении к какой-либо услуге, не пришлось штробить стены.

В этом же шкафу можно установить небольшой коммутатор (роутер), который и соединит все установленные розетки в одну сеть. Коммутатор можно выбрать самый дешевый, поддерживающий скорость 100Мбит/с или 1000Мбит/с. Часто при подключении к Интернет, интернет-провайдер предоставляет модем (например, ADSL), который также может быть установлен в шкафу. Будьте внимательны, когда Ваш модем позволяет подключить ноутбук к сети посредством Wi-Fi, — размещение такого модема в металлическом щитке сделает невозможным работу радио-интерфейса. Если Вам нужен Wi-Fi, — модем лучше установить где-то в комнате, скоммутировав соответствующим образом кабели в шкафу. Также обратите внимание на то, что коммутатор или модем требует наличия питания 220В, поэтому в шкафу или рядом желательно предусмотреть розетку.
Шкаф на фото — самый простой, — наподобие силового щитка. В данном случае шкаф вмонтирован в стену. Всю правую часть в нем занимает коммутационная панель, которую обычно используют телефонисты на телефонных станциях. Телефонисты часто ее называют кроссом, а контактные панели (белые, размещены вертикально), — плинтами. Купить такие плинты можно в интернет-магазине, поискав по слову «плинт». Одним из самых популярных производителей плинтов является компания Krone.

Существуют, конечно, и специализированные патч-панели для витой пары для компьютерной сети, но они обычно большого размера, предназначенные для установки в большие шкафы. Таккой вариант приемлем для офиса, но не для квартиры, где потом этот шкаф надо будет прятать за картиной или за каким-то другим предметом, чтобы его не было видно. Размер в данном случае имеет значение, поэтом можно использовать вариант с плинтами, предназначеными для телефонных сетей.

Все кабели, от розеток разведены на эту коммутационную панель. Сюда же заведены несколько кабелей с коридорного распределительного щита. В дальнейшем всю коммутацию кабелей по квартире Вы сможете делать в этом щитке. Например, если Вам нужно подключить телефон к определенной розетке или группе розеток, Вам достаточно будет установить нужную перемычку на коммутационной панели.

С левой стороны в коммутационном щите установлен коммутатор Ethernet. Ethernet — это протокол передачи данных, который используется в компьютерных сетях. В данном случае с коммутатора сняли корпус, так как он не помещался в щит. Так что при выборе материалов обязательно следите за размерами.

От коммутационной панели к коммутатору проведено несколько кабелей (та же витая пара), которые заканчиваются разъемом RJ-45. Разьемы, в свою очередь, подключены к портам коммутатора. Обычно такие простые коммутаторы не требуют настроек, — достаточно подключить устройство к сети 220В и он готов к работе. Купить коммутатор можно практически в любом магазине электроники.
Как правильно подключить кабель к коммутатору?

Как подключить кабель «витая пара» в розетке, — мы разобрались. Там есть цветовая маркировка, которая минимизирует вероятность ошибки. Теперь остановимся на вопросе подключения разъема RJ-45 к кабелю, который будет потом подключается в порт коммутатора.

Существует несколько стандартов, которые в точности регламентируют, к каким контактам какой кабель подключается. Не будем вникать в названия стандартов, обозначим лишь, что есть 2 варианта:
Контакт — Цвет провода (стандарт А) — Цвет провода (стандарт В)
1 — бело-зеленый — бело-оранжевый
2 — зеленый — оранжевый
3 — бело-оранжевый — бело-зеленый
4 — синий — синий
5 — бело-синий — бело-синий
6 — оранжевый — зеленый
7 — бело-коричневый — бело-коричневый
8 — коричневый — коричневый

На фото указано, с какой стороны начинается нумерация контактов. Совершенно неважно, какой стандарт Вы будете использовать при подсоединении разъема. Обратите внимание на то, что со стороны компьютерной розетки нумерация контактов такая же. И правила подключения проводов в кабеле остается таким же. Главное, чтобы Вы использовали одинаковый стандарт и с одной стороны кабеля (возле розетки), и с другой (при подключении разъема).

Также не забываем о том, что средняя пара (контакты 4 и 5) будут использоваться для подключения телефона, поэтому подключать их к коммутатору не рекомендуется. Телефон подключается перемычкой непосредственно на коммуникационной панели.

Для подключения разъема к кабелю необходимо использовать специальный инструмент (мастера называют его «обжимка»).

Что получается в результате?

Общая схема коммутации, в зависимости от выбранного коммутатора, наличия модема и метода подключения к интернет-провайдеру для каждой квартиры может быть разной.



Схема с одним коммутатором или маршрутизатором.

На рисунке изображена схема, когда используется только один коммутатор. Иногда для работу ноутбука устанавливают точку доступа Wi-Fi. Ее можно включить в любую розетку в квартире, не изменяя схему коммутации. Напомним, что точку доступа Wi-Fi нельзя устанавливать в металлическом щите, так как металлэкранирует устройство и радиоволны далеекомутационного щита распространяться не будут.


Схема с коммутатором и точкой доступа.

Если подключение к интернет-провайдеру планируется с помощью технологии ADSL, в схему необходимо будет установить ADSL-модем. Он может быть совмещен с коммутатором (2 устройства в одном), или же отдельным устройством. Этот модем также можно разместить в коммутационном щите.



Схема с коммутатором и ADSL-модемом.

Обратите внимание на то, что в ряде случаев для монтажа необходимо использовать специализированные инструменты. Поэтому лучше, если работы по созданию домашней компьютерной сети будет выполнять специалист. Но надеемся данная статья даст Вам возможность более четко поставить задачу и проконтролировать выполнение работ.



LAN-3 — набор инструментов для обжима витой пары и контроля распиновки разъемов RJ45/11

Технические особенности комплектующих набора SK-LAN-3:
Артикул
1. 2-10-0341
Сумка для инструментов из ткани CORDURA®
Материал: высокопрочный нейлон «Кордура» (Cordura)
Внутренние карманы для инструментов: 6 шт.
Внешние карманы разделённые на 3 секции: 2 шт.
D-образные крепежные кольца для опционального плечевого ремня
Цвет: морская волна
Габариты: 30 x 14 x 15 см
Вес 426 грамм
2.
Кабельный тестер для модульных разъемов RJ45, RJ11, RJ12
Проверка витой пары с разъемами RJ45, RJ12, RJ11
Тестирование на обрывы, короткие замыкания перепутанные пары
Светодиодная LED индикация на основном и удаленном устройстве
Функции замедления проведения теста
Чехол для переноски в комплекте
9В батарея (в комплекте)
3. JIC-UC-864
Jonard UC-864 — кримпер для обжима коннекторов RJ45/22/12/11
Обжим 4-x, 6-ти и 8-и позиционных модульных коннекторов (RJ45/22/12/11)
RJ45 — 8 позиционные (4 пары / 8 проводников)
RJ11 — 6 позиционные (2 пары / 4 проводника)
RJ12 — 6 позиционные (3 пары / 6 проводников)
RJ22 — 4 позиционные (1 пара / 2 проводника)
RJ22 — 4 позиционные (2 пары /4 проводника)
Прорезиненные рукоятки исключающие проскальзывание инструмента
Обрезка кабеля
Снятие внешней изоляции круглого кабеля
Снятие внешней изоляции плоского телефонного кабеля
4. JIC-ENI-110
Безударный инструмент для расшивки кабеля на кросс 110
Назначение: расшивка провода на 110 кросс
Два лезвия: с ножом для обрезки провода и без
Цвет рукояти: светло синий
Вес: 64 грамма
5. JIC-SD-61
Отвертка универсальная 6 в 1 (крест, прямой шлиц, гаечный ключ)
Функции: крестовая отвертка, плоская отвертка и гаечный ключ
Размер крестовой отвертки Phillips: Ph2 и Ph3
Размер плоской отвертки 3/16″(4.76 мм) и 9/32″ (7.14 мм)
Размер гаечного ключа: 5/16 «(~8 мм) и 1/4» (~6 мм)
В стандартном комплекте: Ручка, стержень, две двухсторонние биты
Устойчивый к коррозии вал
Намагниченные наконечники
Ручка из мягкой резины
Отделка: полированная
Стандарты: ASME / ANSI
Общая длина 190.5 мм
Масса 179.62 г
6.
Мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) в виде ручки с клипсой
Тип шлица: Phillips (крест), Slotted (прямой).
Размеры крестовых бит Phillips: PH0, PH00.
Размеры прямых бит Slotted: 1/8″ (3.18 мм), 1/16″ (1.58 мм).
Клипса держатель.
Цвет: синий.
Длина: 133 мм.
Вес: 14 гр.
7.
Инструмент для зачистки коаксиального, телефонного кабеля и витой пары.
Двухпозиционное лезвие для коаксиала RG 59/6 и RG 7/11 (5000 операций)
Отверстие для зачистки внешней изоляции LAN кабеля до 6,36 мм
Отверстие для резки кабеля всех типов
Отверстие для плоского телефонного кабеля и 4P/6P
Возвратная пружина
Длина — 127 мм. Вес — 113 г

Схема Подключения Телефонной Розетки — tokzamer.ru

Подключение кабеля происходит методом поворота контактного механизма на четверть оборота, как показано на рисунке.


После этого проводится обжим. Таким образом, ток проходил по замкнутому пути.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом.
Как подключить телефонную розетку

Монтаж окончен. На качестве связи это практически не сказывается.

Лишнюю часть, если она останется, легко спрятать под корпус розетки.

Посмотреть модели можно по представленным фото телефонных розеток.

Далее различают тот и другой тип по количеству разъемов: одноразьемные и многоразъемные модели.

Все клеммы различимы по цветам, каждый из них соединяется с соответствующим цветом жил. Способы монтажа телефонных розеток С учетом определённых технических моментов телефонные розетки монтируются такими же методами, как и обыкновенные электрические.

6 Видеоурок Установка и подключение электрической и телефонной розетки

Подключение телефонной розетки

Между металлическими контактами необходимо заглубление для питающего провода. Если не поможет, тогда проверьте схему подключения, а так же целостность и надежность контактов проводов. Особенности и правила подключения розетки Каждый существующий тип розетки имеет свои особенности подключения, однако ниже перечислим особенности монтирования розеток типа RJ и RJ, которые пользуются большим спросом. Как это выполнить, расскажем ниже.

Почти все виды розеток подключаются к сети с помощью двух контактов.

Линия в таких случаях тоже обычно проводится открытым наружным способом; внутренние, при монтаже в специально предусмотренное для этих целей углубление.

Стандарты цветовой маркировки проводов Разные производители придерживаются разных стандартов цветовой маркировки.

Места стыков изолентой обматывать не нужно.

Связная розетка для слаботочной сети является местом подключения телефона к сети связи. Второй вид включает в себя 4 провода, что удобно, например, для офиса, где необходимо большее количество каналов.

Можно выделить такие виды: советского образца РТШК-4; современные RJ, используемые обычно в домашних условиях; современные RJ, применяемые в офисах для подключения факсов, прокладки модемной линии и для другой техники; современные RJ, являющиеся коннекторами специального назначения; универсальные или комбинированные, сочетающие в себе два и более вида коннекторов, например, РТШК-4 и RJ
Подключение телефонной розетки и ip-телефонии. Как установить и подключить телефонную розетку?

Особенности подключения телефонной розетки Legrand

RJ 14 — с четырьмя контактами и таким же количеством проводов.

В различных условиях могут применяться разные виды розеток для телефона Имеется также конструкция, объединяющая РТШК-4 и RJ, которая на определенном этапе смогла решить вопрос использования импортных телефонных аппаратов с евро разъемами на постсоветских территориях. Провода с 4-мя жилами применяются, как правило, для офисных мини АТС, а также при параллельном подключении двух аппаратов по принципу секретарь — директор.

В административных и офисных помещениях может применяться четырехжильный или шестижильный кабель.

Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до вольт. Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Если на телефон попробуют позвонить, в проводах возникнет напряжение В, то есть может ударить током. В конце также тестируют устройство.

В зависимости от типа монтажа телефонной линии все устройства можно разделить на два основных вида: наружные, когда монтаж проводится непосредственно на поверхности стены. Но если ваша деятельность не связана с систематическим ремонтом и установкой данных приспособлений и у вас его в наличии нет, можно воспользоваться обычным острым ножом. Наиболее часто используются двухжильные провода, с коммутацией которых проблем не возникает. Также существуют встраиваемые изделия, но они изготавливаются в виде блоков, совмещающих, как правило, несколько типов коммутационных устройств — электрические, ТВ, компьютерные и телефонные.

Схема подключения телефонной розетки


На схеме показано место монтажа емкости в 1 мкф с рабочим напряжением вольт. RJ 9 — коннектор этого вида соединяет телефонную трубку с самим аппаратом. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом. Красный проводок плюс телефонного шнура присоединяем к правому верхнему пазу. В момент звонка напряжение возрастает до В, преобразовываясь при этом в переменное.

О ее видах, способах установки и схеме подключения расскажем ниже. Однако, они могут снабжаться разными конструкциями пластмассовых замков со специальными вырезами, исключающими установку отдельных вилок RJ11, 14, 25 в разъемы RJ Распиновка телефонных розеток Рассмотрим схему распиновки цоколевки контактов на разъеме RJ и RJ

Если голос собеседника слышится четко, и собеседник подтверждает отсутствие хрипа в трубке, то все в порядке, и розетка для телефона успешно подключена. Используйте тестер для определения полярности контактов. Из множества коннекторов стоит выделить некоторые: RJ 11 — имеет в наличие два провода. Единственное отличие процесса — увеличение количества проводников, требующих подключения. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
Как обжать телефонный кабель RJ-11

Как подключить телефонную розетку: схема и этапы установки

Такие блоки концентрируются в одном удобном для обслуживания и скрытом от посторонних глаз месте.

А переломанные жилы только приведут к неисправности оборудования.

Остальное можно срезать.

После этого провода подключаются к розетке согласно схеме. Подключение RJ 11 RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Второй провод приходит на другой контакт розетки и с него же уходит также, но только на второй контакт последующей. Он обладает достаточной гибкостью и легко монтируется в углах.

Необходимые инструменты и материалы

Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. Если вы собираетесь монтировать розетку дома — удачным решением станет RJ На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. Телефоны подключаются только через два центральных контакта.

Данный тип пользуется большим спросом и подразумевает использованием 2-х проводников. В том случае, если нет ни отметок, ни инструкции, то можно воспользоваться руководством, представленным ниже. Для сравнения, средние цены из интернет-магазинов на продукцию указанных производителей приведены в таблице: Производитель.

Как подключить телефонную розетку к телефонному кабелю: схема

При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на мм. Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа.

Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до вольт. К ним и подключаются концы подведенного телефонного провода Схема соединения 2-х жильного кабеля с контактами телефонной розетки Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Как это выполнить, расскажем ниже.
Разъемы телефонные

Схема подключения rj 11 legrand. Установка телефонной розетки

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

  • Характеристики устройств
  • Подготовка к подключению
  • Непосредственный процесс

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

  1. RJ 11 с двумя проводами.
  2. RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

  1. RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

  • Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

  • Крестовая и плоская отвертка.
  • Тестер для измерения напряжения в сети.
  • Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее , рукам будет чувствительно и неприятно работать.

  • Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.


Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

  1. Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

  1. Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

  1. Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
  2. Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

Для обжима сетевого кабеля понадобится:

§ Обжимка

§ Коннектор RJ-45 (он же джек)

§ Устройство для снятия изоляции

На рисунке ниже можно посмотреть, как это выглядит

Процесс обжима сетевого кабеля

а. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.


Оставляем голым участок около 20 миллиметров. После этой процедуры проверьте что бы была цела изоляция проводов


Если у вас экранированная витая пара F/UTP, необходимо убрать фольгу


Одиночный стальной проводок зажимаем назад, обрежем его чуть позже для удобства работы


б. Располагаем провода в нужной нам последовательности


Эту последовательность вы можете посмотреть на рисунке ниже


в. Необходимо удалить лишнее. Делаем замер с помощью джека RJ-45


Изоляция витой пары должна немного зайти в коннектор для надежной фиксации внутри.

г. Удаляем лишнее с помощью кусачек


или специального инструмента. Это так же удобно делать обжимкой.


Если удалите слишком много (мало оставите), то джек не сможет зафиксировать кабель и возможно со временем качество соединения ухудшиться. Если не трогать витую пару, то даже при слабом прижиме она прослужит достаточно долго. Удаляем отведенную в сторону одиночную стальную жилу


д. Вставляем витую пару в джек

Как показано на рисунке ниже

Что бы вы отчетливо видели торцы проводов

е. Заряжаем коннектор к обжимку



ж. До упора сжимаем инструмент


з. Сетевой кабель обжат . Вид сбоку

Вид с торца. При обжатии ножи в джеке разрезают изоляцию проводов и создают надежный контакт


На обратном конце кабеля делаем тоже самое. У нас получилось прямое соединение. Можно соединить коммутатор или свитч, или маршрутизатор с рабочей станцией. Если вам необходимо соединить два компьютера между собой, не через коммутатор, то необходимо использовать кроссовый кабель.

Обжим телефонного кабеля RJ-11, RJ-12

Для обжима телефонного кабеля используют разъёмы RJ-11 RJ-14 RJ-25

Какой из них нужен — зависит от назначения кабеля, об этом заметка различие RJ-11 и RJ-12. Для обычного аналогового телефона, включаемого в стандартную телефонную розетку вполне подойдёт RJ-11, разъёмы RJ-12 (который правильнее называть RJ-25) и RJ-14 предназначены для подключения цифровых телефонных аппаратов и аналоговых 4-х проводных аппаратов (в схеме секретарь-директор), но эти разъёмы точно также можно использовать и для простого аналогового.

Цветовая маркировка не имеет особого значения (в классической телефонии используются лишь 2 средних контакта), но лучше всё-таки придерживаться принятых стандартов, дабы в следующий раз не думать, если придётся переобжимать лишь один конец кабеля.

Ниже приведена распиновка контактов всех телефонных разъемов RJ, выбирайте нужную схему в зависимости от цветовой расцветки вашего кабеля.

Распиновка разъёмов RJ-11, RJ-12 (RJ-25), RJ-14

Возможность использования 4-ех жил для сети стандарта 100 Мбит/с и 8-ми для 1 Гбит/с

Восьми жильный обжим применяется для передачи данных на скорости до 1 Гбит/с

Варианты обжатия прямого кабеля:

1. По стандарту EIA/TIA-568A

2. По стандарту EIA/TIA-568B

3. Четырех жильный обжим применяется для передачи данных на скорости до 100 Мбит/с

Существует несколько категорий кабеля витая пара, которые нумеруются от CAT1 до CAT7 и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях).

CAT1 (полоса частот 0,1 МГц) — телефонный кабель, всего одна пара (в России применялся кабель и вообще без скруток — «лапша» — у нее характеристики не хуже, но больше влияние помех). В США использовался ранее, только в скрученном виде. Используется только для передачи голоса или данных при помощи модема.

CAT2 (полоса частот 1 МГц) — старый тип кабеля, 2 пары проводников, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях token ring и ARCNet. Сейчас иногда встречается в телефонных сетях.

CAT3 (полоса частот 16 МГц) — 4-парный кабель, использовался при построении локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 МБит/с по технологии 100BASE-T4. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Также до сих пор встречается в телефонных сетях.

CAT4 (полоса частот 20 МГц) — кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре, сейчас не используется.

САТ5 (полоса частот 100 МГц) — 4-парный кабель, использовался при построении локальных сетей 100BASE-TX поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар. При прокладке новых сетей пользуются несколько усовершенствованным кабелем CAT5e , это и есть то, что обычно называют кабель витая пара, благодаря высокой скорости передачи, до 100 Мбит/с при использовании 2 пар, и до 1000 Мбит/с при использовании 4 пар, является самым распространённым сетевым носителем, использующимся в компьютерных сетях до сих пор. Ограничение на длину кабеля между устройствами (компьютер-свитч, свитч-компьютер, свитч-свитч) 100 м. Ограничение хаб-хаб 5 м.

CAT6 (полоса частот 250 МГц) — применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 1000 Мбит/с. Добавлен в стандарт в июне 2002 года. Существует категория CAT6a, в которой увеличена частота пропускаемого сигнала до 500 МГц. По данным IEEE, 70% сетей, установленных в 2004 году, использовали кабель категории CAT6.

CAT7 — Спецификация на данный тип кабеля пока не утверждена, скорость передачи данных до 100 Гбит/с, частота пропускаемого сигнала до 600-700 МГц. Кабель этой категории экранирован. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully shielded Twisted Pair).

Каждая отдельно взятая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление равное 120 Ом, в противном случае форма электрического сигнала будет необратимо искажена, и передача данных станет невозможной. Причиной этого может быть не только некачественный кабель, но также наличие «скруток» в кабеле и использование розеток более низкой категории, чем кабель.

Установка дополнительной телефонной розетки не только избавит вас от мотков проводов, но и упростит подключение телефонного аппарата при его замене. В данной статье мы расскажем, как подключить телефонную розетку самостоятельно при наличии минимального набора инструментов.

Инструменты и материалы:

  • розетка телефонная
  • отвёртка
  • тестер (мультиметр)

Устаревший, но самый распространённый на просторах бывшего СССР стандарт телефонных розеток это — РТШК-4. Телефонные розетки типа подключаются при помощи двухпроводного кабеля сечением 0,3-0,5 мм2. Примером такого кабеля может быть КСПВ 2×0,5 или ТРП.

Ранее выпускались и устанавливались с конденсатором в 1 мкФ. Конденсатор нужен был для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Мог включаться только в одну розетку.

В настоящее время выпускается и устанавливается без конденсатора, что линию только улучшает. Как правило, устанавливают такие розетки только при наличии старых телефонных аппаратов, так как все новые телефоны имеют розетку RJ-11. RJ-11 (еще обозначают «4p2с» или «4p4с». «4p» значит, что разъем имеет 4 посадочных места для ножей-контактов, а «2с» и «4с» обозначает, что в эти посадочные места вставлено соответственно 2 или 4 ножа-контакта). Разъемы RJ-11 чаще всего используются для соединения телефонных аппаратов с телефонными трубками.

1. Наденьте защитные перчатки. В момент «покоя» напряжение в телефонной линии около 60 Вольт. Убить не убьёт, но если руки мокрые — ощущения будут крайне не из приятных. В момент звонка там появляется переменное напряжение около 100-120 Вольт, а это уже существенно!
2. С помощью специального приспособления или бокорезов аккуратно снимите изоляцию с проводов телефонной линии, стараясь не делать насечек на жилах. В месте насечки провод может сломаться.
3. Откройте корпус розетки. Подключите телефонную линию к красному и зеленому проводам в розетке (на снимке это верхние клеммы) — это стандарт. Бывают исключения, когда подключаться необходимо к средним 3 и 4 контактам (для розеток RJ-11) или даже к 2 и 5. Но такое встречается крайне редко.

Красный цвет провода в розетке соответствует «минусу» в телефонной линии, а зелёный — плюсу. В принципе полярность включения не важна в подавляющем большинстве случаев, хотя и встречаются некоторые капризные телефонные аппараты, желающие, чтобы «всё было правильно». Определить полярность в телефонной линии можно подключением тестера (при включении наоборот он покажет отрицательное значение напряжения). А если его нет под рукой — воткните оголённые концы кабеля в свежеразрезанную картофелину, около «плюсового» конца поменяется цвет. На практике на полярность внимание никто не обращает.

4. Обычно к телефонной розетке прилагается кусочек 2-х стороннего скотча. С его помощью корпус розетки закрепите в нужном месте и зафиксируйте саморезами.
5. Защелкните крышку розетки и опробуйте ее в работе.

Телефонная розетка скрытой установки

Инструменты и материалы

  • скрытая розетка
  • перфоратор с коронкой по кирпичу, бетону или гипсокартону
  • крепеж
  • приспособление для снятия изоляции с проводов или бокорезы
  • отвёртки
  • тестер (мультиметр)

Если вы решили подключить телефонную розетку скрытой установки, то порядок ее подключения не изменится. Предварительно необходимо провести телефонный провод до места расположения розетки по штробе, плинтусу или кабель-каналу и выполнить следующие действия:

1. Подберите насадку для перфоратора диаметром равным диаметру коробки и сделайте круглое отверстие достаточной глубины.


2. Установите коробку в отверстие и закрепите его с помощью дюбелей и саморезов.


3. Отрежьте телефонный кабель с таким расчётом, чтобы имелся запас по длине, который можно уложить в коробку вместе с корпусом розетки (около 10 см).
4. Подключите кабель, как указано в пункте 3 инструкции по монтажу накладной телефонной розетки.
5. Смонтированный корпус розетки с небольшим запасом провода поместите в коробку и надёжно закрепите распорными винтами заподлицо с поверхностью.


6. Установите внешнюю рамку и накладку.


7. Опробуйте в работе.

Особенности подключения розеток стандарта RJ11 и RJ12

RJ-11 обычно применяются в телефонии общего назначения — вы можете встретить такой разъем на шнурах современных телефонных аппаратов. и RJ-12 обычно используется в телефонных аппаратах, предназначенных для работы с офисными мини-АТС, а также для подключения кабеля к сетевым платам ARCnet

Розетка может содержать от двух до четырех контактов в виде небольших металлических вилок, между которыми необходимо заглубить жилы кабеля. Телефонные аппараты подключаются к двум центральным контактам. Для установки розеток такого типа профессионалы используют специальный инструмент — кроссировочный нож. Но если процедуру необходимо проделать 1 — 2 раза, от его покупки можно отказаться и воспользоваться обычным ножом.

1. Снимите внешнюю оплетку с кабеля на 4 см и расправьте жилы.
2. Вложите жилы в пазы и заглубите их при помощи кроссировочного или обычного ножа. Края пазов розетки заострены и сужаются к низу. При заглублении жилы они прорезают изоляцию, что обеспечивает контакт.

Подготовительная и завершающая части монтажа аналогичны вышеописанным.


РТШК-4 — советский стандарт розетки 80-х годов (4 широких контакта + ключ).

КСПВ — это кабель состоящий из медной однопроволочной жилы с изоляцией из композиции полиэтилена. Обычно оболочка у такого провода ПВХ пластикат белого цвета. Предназначается провод для внутренней стационарной прокладки.

ТРП — это распределительный телефонный провод. ТРП является однопарным, имеет медные однопроволочные жилы, которые изолированы с помощью полиэтилена, и разделительное основание.

LAN-3 — набор инструментов для обжима витой пары и контроля распиновки разъемов RJ45/11

Набор системного администратора SK-LAN-3 предназначен для решения разных задач для обжима модульных коннекторов RJ45, RJ11/12, RJ22 (8P8C, 6P2C / 6P4C / 6P6C, 4P2C / 4P4C) и проверки их распиновки (правильности обжима). Этот небольшой комплект содержит необходимый инструмент для подключения оборудования к сетям Ethernet и телефонным линиям, изготовления соединительных патч-кордов и расшивки витой пары в модульных розетках. Инструмент и кабельный тестер собран в очень прочной сумке из высокотехнологичного материала CORDURA®*. Габариты: 30 x 14 x 15 см.

Комплектация набора SK-LAN-3:
  1. Кабельный тестер для модульных разъемов RJ11, RJ12, RJ45, Jonard (JIC-MCT-468)
  2. Кримпер для обжима коннекторов RJ 45, RJ 22, RJ 12, RJ 11 (6 в 1), Jonard (JIC-UC-864)
  3. Инструмент для разделки кабеля UTP/STP, плоского 4P/6P, Coax RG59/6 и RG7/11 (JIC-UST-500)
  4. Инструмент для расшивки кабеля на кросс 110, Jonard (JIC-ENI-110)
  5. Отвертка универсальная: крест Ph2, Ph3, прямой 7 и 5 мм., шестигранник 6 и 8 мм, Jonard (JIC-SD-61)
  6. Мини отвертка универсальная с клипсой: крест PH0, PH00, прямой 1.6 и 3.2 мм., Jonard (JIC-SD-41)
  7. Сумка для инструментов повышенной прочности, из ткани CORDURA®, Jensen h2930JT (392-306)

  8. Технические особенности комплектующих набора SK-LAN-3:
    Артикул
    1. 2-10-0341
    Сумка для инструментов из ткани CORDURA®
    Материал: высокопрочный нейлон «Кордура» (Cordura)
    Внутренние карманы для инструментов: 6 шт.
    Внешние карманы разделённые на 3 секции: 2 шт.
    D-образные крепежные кольца для опционального плечевого ремня
    Цвет: морская волна
    Габариты: 30 x 14 x 15 см
    Вес 426 грамм
    2.
    Кабельный тестер для модульных разъемов RJ45, RJ11, RJ12
    Проверка витой пары с разъемами RJ45, RJ12, RJ11
    Тестирование на обрывы, короткие замыкания перепутанные пары
    Светодиодная LED индикация на основном и удаленном устройстве
    Функции замедления проведения теста
    Чехол для переноски в комплекте
    9В батарея (в комплекте)
    3. JIC-UC-864
    Jonard UC-864 — кримпер для обжима коннекторов RJ45/22/12/11
    Обжим 4-x, 6-ти и 8-и позиционных модульных коннекторов (RJ45/22/12/11)
    RJ45 — 8 позиционные (4 пары / 8 проводников)
    RJ11 — 6 позиционные (2 пары / 4 проводника)
    RJ12 — 6 позиционные (3 пары / 6 проводников)
    RJ22 — 4 позиционные (1 пара / 2 проводника)
    RJ22 — 4 позиционные (2 пары /4 проводника)
    Прорезиненные рукоятки исключающие проскальзывание инструмента
    Обрезка кабеля
    Снятие внешней изоляции круглого кабеля
    Снятие внешней изоляции плоского телефонного кабеля
    4. JIC-ENI-110
    Безударный инструмент для расшивки кабеля на кросс 110
    Назначение: расшивка провода на 110 кросс
    Два лезвия: с ножом для обрезки провода и без
    Цвет рукояти: светло синий
    Вес: 64 грамма
    5. JIC-SD-61
    Отвертка универсальная 6 в 1 (крест, прямой шлиц, гаечный ключ)
    Функции: крестовая отвертка, плоская отвертка и гаечный ключ
    Размер крестовой отвертки Phillips: Ph2 и Ph3
    Размер плоской отвертки 3/16″(4.76 мм) и 9/32″ (7.14 мм)
    Размер гаечного ключа: 5/16 «(~8 мм) и 1/4» (~6 мм)
    В стандартном комплекте: Ручка, стержень, две двухсторонние биты
    Устойчивый к коррозии вал
    Намагниченные наконечники
    Ручка из мягкой резины
    Отделка: полированная
    Стандарты: ASME / ANSI
    Общая длина 190.5 мм
    Масса 179.62 г
    6.
    Мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) в виде ручки с клипсой
    Тип шлица: Phillips (крест), Slotted (прямой).
    Размеры крестовых бит Phillips: PH0, PH00.
    Размеры прямых бит Slotted: 1/8″ (3.18 мм), 1/16″ (1.58 мм).
    Клипса держатель.
    Цвет: синий.
    Длина: 133 мм.
    Вес: 14 гр.
    7.
    Инструмент для зачистки коаксиального, телефонного кабеля и витой пары.
    Двухпозиционное лезвие для коаксиала RG 59/6 и RG 7/11 (5000 операций)
    Отверстие для зачистки внешней изоляции LAN кабеля до 6,36 мм
    Отверстие для резки кабеля всех типов
    Отверстие для плоского телефонного кабеля и 4P/6P
    Возвратная пружина
    Длина — 127 мм. Вес — 113 г
Схема разводки контактов телефонной линии RJ25, RJ14 и RJ11

, цветовые коды

RJ означает зарегистрированный разъем. Все разъемы RJ25, RJ14 и RJ11 имеют шесть позиций и используются для подключения к телефонной линии. Эти контакты описаны и отличаются друг от друга из-за их фактических физических контактов или положений и фактических соединений. Все эти разъемы физически выглядят одинаково, но в их контактах есть разница в соединении. Концепция наконечника и кольца также очень важна для понимания этой темы.Наконечник и кольцо — это два боковых провода телефонной линии. Все телефонные штекеры обозначаются этими двумя терминами «Tip» и «Ring». Таким образом, контакты RJ25, RJ14 и RJ11 обозначаются как Tip и Ring, поскольку они используются для телефонных линий. Эти два термина определяют разницу между терминалами. Одна телефонная линия имеет один наконечник и один звонок.

RJ25 Схема контактов и цветовой код

RJ25 представляет собой разъем 6P6C. Это означает, что у него шесть физических контактов, и все эти шесть контактов подключены.

Когда вы держите разъем со стороны медной полосы по направлению к контакту, положение будет отсчитываться от левой стороны к правой стороне. Здесь номер контакта и положение контакта совпадают, так как для соединения используются все шесть контактов. Это шестипроводная система подключения. Его можно использовать для подключения трех телефонных линий. Здесь вы можете увидеть разные цветовые коды для разных стандартов. Здесь показаны три стандарта — Cat5e/6, цветовой код 25 пар и цветовой код системы Old US Bell.

Положение штифта

Номер контакта

Наконечник/кольцо

1

1

Наконечник 3

2

2

Наконечник 2

3

3

Кольцо 1

4

4

Наконечник 1

5

5

Кольцо 2

6

6

Кольцо 3

Схема контактов RJ14 и цветовой код

RJ14 представляет собой разъем 6P4C.Это означает, что он имеет шесть физических контактов или позиций, но подключены только четыре контакта.

Здесь положение контакта и номер контакта отличаются, поскольку не все контакты подключены. Это 4-проводная система подключения. Его можно использовать для двух телефонных линий.

Положение штифта

Номер контакта

Наконечник/кольцо

1

Не подключен

Не подключен

2

1

Наконечник 2

3

2

Кольцо 1

4

3

Наконечник 1

5

4

Кольцо 2

6

Не подключен

Не подключен

RJ11 Схема контактов и цветовой код

RJ11 — это разъем 6P2C.Это означает, что у него шесть физических контактов или позиций, но подключены только два из них.

Двухпроводная система. Он состоит только из одной пары наконечника и кольца. Это означает, что он используется только для одной телефонной линии.

Положение штифта

Номер контакта

Наконечник/кольцо

1

Нет подключен

Нет подключен

2

Нет подключен

Не подключен

3

1

Кольцо 1

4

2

Наконечник 1

5

Нет подключен

Не подключен

6

Нет подключен

Нет подключен

См. также:

  • RJ45 Схема контактов, цветовой код, схема подключения (кат. 6,7,5e) Схема контактов, цветовые коды
  • Схема контактов разъемов VGA, DVI и HDMI
Благодарим за посещение веб-сайта.продолжайте посещать для получения дополнительных обновлений.

rj11%20информация о выводах и примечания по применению

Электронные компоненты HB

Резюме: NJM2258 NJM2258L 15PIN AT16
Текст: = 100 кГц 20PINOUT fIN = 100 кГц fIN = 100 кГц fIN = 5 МГц Gah — Gal fIN = 5 МГц, vIN = 1.0VPP fIN


Оригинал
PDF NJM2258 NJM2258L 10 МГц 100 кГц 19PINOUT 20PINOUT 100 кГц Электронные компоненты HB NJM2258 NJM2258L 15PIN АТ16
2004 — lbpb 5 контактов

Аннотация: AT16 NJM2258 NJM2258L SDIP22 конденсатор высокого напряжения 100 кГц DC3 8PIN LBPB
Текст: .ТИП. МАКСИМУМ. БЛОК — 26 34 мА fIN = 100 кГц 19PINOUT fIN = 100KHz 20PINOUT fIN =


Оригинал
PDF NJM2258 NJM2258 10 МГц SDIP22 NJM2258L 100 кГц, 5-контактный фунт стерлингов АТ16 NJM2258L SDIP22 конденсатор высокого напряжения 100 кГц DC3 8PIN LBPB
SW 5189 C

Реферат: IBJT AT16 NJM2258 NJM225GL
Текст: € 100 кГц 20PINOUT -6,4 -5,4 -4. дБ 19 e > 4 > e — r > X AT19 fra = 100 кГц -7.0 6,0 -5. дБ tu ti v â– -f > LOW Gal


OCR-сканирование
PDF NJM2258 NJM2258 NJM225GL СДИП-22 100 кГц 19PINOUT 20PINOUT 100 кГц, SW 5189 С IBJT АТ16 NJM225GL
Недоступно

Резюме: нет абстрактного текста
Текст: — LOOKHz 19PINOUT -1 0 + 1 дБ Фаза Отрицательное усиление fiN— LOOKHz 20PINOUT — 6 .4 — 5


OCR-сканирование
PDF NJM2258 10 МГц 700 мВт бСбТ663
РДЖ11 ПО РДЖ45

Резюме: RJ11-2LC1-B RJ11-2LC1-S RJ11-2LC2-B RJ11-2LC2-S RJ11-4LC1-B RJ11-4LC1-S RJ11-4LC2-S
Текст: нет доступного текста файла


Оригинал
PDF РДЖ45-8Н4-Б РДЖ45-8Н4-С РДЖ45-8З4 РДЖ11 ДО РДЖ45 РДЖ11-2ЛК1-Б РДЖ11-2ЛК1-С РДЖ11-2ЛК2-Б РДЖ11-2ЛК2-С РДЖ11-4ЛК1-Б РДЖ11-4ЛК1-С РДЖ11-4ЛК2-С
Размер разъема RJ11

Резюме: Гнездо RJ11 Гнездо RJ45 Низкопрофильный Гнездо RJ11 Печатная плата RJ11-6Z4 Низкопрофильный транзистор rj45 RJH 30 valox* 457 Модульный разъем RJ45 без фильтра RJ45
Текст: нет доступного текста файла


Оригинал
PDF РДЖ11-6З РДЖ11-6З3 РДЖ11-6З4 РДЖ45-8З РДЖ45-8З3 РДЖ45-8З4 Размер гнезда RJ11 разъем RJ11 Низкопрофильный разъем RJ45 Гнездо RJ11 на печатной плате РДЖ11-6З4 rj45 низкий профиль транзистор RJH 30 валокс* 457 Модульный разъем RJ45 без фильтра RJ45
РДЖ11-4Л1-Б

Резюме: RJ11 ДО RJ45 RJ45-8X2
Текст: нет доступного текста файла


Оригинал
PDF УЛ94В-0) РДЖ45-8Н4-Б РДЖ45-8Н4-С РДЖ45-8З4 РДЖ11-4Л1-Б РДЖ11 ДО РДЖ45 РДЖ45-8С2
Низкопрофильный разъем RJ45

Резюме: lct 485 RJ45 модульный разъем RJ11-4L1-B RJ45 TO RJ11 rj45 низкопрофильный RJ45-8N3-B
Текст: нет доступного текста файла


Оригинал
PDF
РДЖ45-6Л-Б

Резюме: rj45 низкопрофильный RJ11-6Z4 RJ45-8L1-S RJ11 TO RJ45 SVC 820 RJ RJ45 jack низкопрофильный RJ11-4LC1-B RJ11-2LC1-S RJ11-2LC1-B
Текст: нет доступного текста файла


Оригинал
PDF
Размер разъема RJ11

Резюме: rj45 низкопрофильный RJ11-6N-B RJ45-8L-S RJ45 на rj11 RJ45 jack низкопрофильный RJ45 RJ11-6Z4 RJ11 pcb RJ11 JACK
Текст: нет доступного текста файла


Оригинал
PDF
рдж11

Резюме: низкопрофильный разъем RJ45 RJ11 180 модульный разъем RJ45 без фильтра RJ11 JACK RJ45 техническое описание RJ11-2L-B RJ45-8L-S RJ11 TO RJ45 RJ45-8LC2-S
Текст: нет доступного текста файла


Оригинал
PDF РДЖ11-2С РДЖ11-4С РДЖ11-6С РДЖ45-6С РДЖ45-8С РДЖ45-8С1 РДЖ45-8С2 rj11 Низкопрофильный разъем RJ45 РДЖ11 180 Модульный разъем RJ45 без фильтра РАЗЪЕМ RJ11 Спецификация RJ45 РДЖ11-2Л-Б РДЖ45-8Л-С РДЖ11 ДО РДЖ45 РДЖ45-8ЛК2-С
низкопрофильный rj45

Аннотация: RJ11-6Z4
Текст: нет доступного текста файла


Оригинал
PDF РДЖ11-6З РДЖ11-6З3 РДЖ11-6З4 РДЖ45-8З РДЖ45-8З3 РДЖ45-8З4 РДЖ45-8Н4-Б РДЖ45-8Н4-С rj45 низкий профиль
2001 — Размер гнезда RJ11

Резюме: RJ11 TO RJ45 RJ45 TO RJ11 RJ11 техническое описание rj11 RJ45 RJ45-6L-B RJ45-6L1-S Спецификация RJ11 rj11 jack
Текст: нет доступного текста файла


Оригинал
PDF
Телефонный разъем RJ11

Резюме: RJ11-4L1-B
Текст: нет доступного текста файла


Оригинал
PDF РДЖ45-8Н4-Б РДЖ45-8Н4-С РДЖ45-8З4 телефонный разъем RJ11 РДЖ11-4Л1-Б
2002 — Разветвитель линии RJ11

Резюме: RJ11-JACK RJ11 адсл фильтр B2396 B2396.01B горшки телефон B801 rj11 разветвитель линии dsl цепь защиты от перенапряжения RJ11
Текст: нет доступного текста файла


Оригинал
PDF Б2351/Б2351А/Б2396 Разветвитель линии RJ11 RJ11-ДЖЕК адсл фильтр RJ11 B2396 Б2396.01Б горшки телефон B801 разъем rj11 сплиттер DSL линия цепи Защита от перенапряжения RJ11
РДЖ45-6Л1-Б

Резюме: RJ11-2L-B RJ11-4L-S RJ45-6L-B RJ45-6L-S RJ45-8L-B RJ45-8L-S RJ45 TO RJ11 rj45 низкий профиль
Текст: нет доступного текста файла


Оригинал
PDF РДЖ45-8Н4-Б РДЖ45-8Н4-С РДЖ45-8З4 РДЖ45-6Л1-Б РДЖ11-2Л-Б РДЖ11-4Л-С РДЖ45-6Л-Б РДЖ45-6Л-С РДЖ45-8Л-Б РДЖ45-8Л-С РДЖ45 ДО РДЖ11 rj45 низкий профиль
Модульный разъем RJ45 без фильтра

Резюме: rj45 низкопрофильный RJ11 TO RJ45 RJ45 jack низкопрофильный RJ11-6Z4 RJ11 RJ11-4L1-B RJ11-6L-B RJ11-2L-B 6LCT
Текст: нет доступного текста файла


Оригинал
PDF РДЖ11-2Л-С РДЖ11-2Л-Б Модульный разъем RJ45 без фильтра rj45 низкий профиль РДЖ11 ДО РДЖ45 Низкопрофильный разъем RJ45 РДЖ11-6З4 RJ11 РДЖ11-4Л1-Б РДЖ11-6Л-Б РДЖ11-2Л-Б 6ЛКТ
РДЖ11-6Н3-Б

Резюме: RJ11-6N4-B RJ11-6N-B RJ45-8N3-B RJ11-4L1-B RJ45-6L1-B низкопрофильный rj45 RJ11-2L-B
Текст: нет доступного текста файла


Оригинал
PDF РДЖ45-8Н4-Б РДЖ45-8Н4-С РДЖ45-8З4 РДЖ11-6Н3-Б РДЖ11-6Н4-Б РДЖ11-6Н-Б РДЖ45-8Н3-Б РДЖ11-4Л1-Б РДЖ45-6Л1-Б rj45 низкий профиль РДЖ11-2Л-Б
штекер rj11

Резюме: RJ45 TO RJ11 Разъем RJ45 Размер разъема RJ11 Размер разъема RJ11 RJ11 TO RJ45 Разъем RJ11 Телефонный кабель RJ11 RJ11 TO RJ45 RJ11 техническое описание
Текст: нет доступного текста файла


Оригинал
PDF ТН/РДЖ11 ЦСИС/RJ/45 AN002 ТН/РДЖ11-2/6, ТН/РДЖ11-4/6 ТН/РДЖ11-2/6 ТН/РДЖ11-6/6 ТСК-05-07 разъем rj11 РДЖ45 ДО РДЖ11 разъем RJ45 Размер гнезда RJ11 Размер вилки RJ11 РДЖ11 ДО РДЖ45 разъем RJ11 Телефон RJ11 кабель RJ11-RJ45 Спецификация RJ11
2001 — РДЖ11

Резюме: нет абстрактного текста
Текст: нет доступного текста файла


Оригинал
PDF RJ11fore RJ11
Недоступно

Резюме: нет абстрактного текста
Текст: нет доступного текста файла


OCR-сканирование
PDF РДЖ11-6Л-С РДЖ11-6Л-Б РДЖ45-6Л-С РДЖ45-6Л-Б РДЖ45-8Л-С РДЖ45-8Л-Б РДЖ11-2Л2-Б РДЖ11-4Л1-С РДЖ11-4Л1-Б РДЖ11-4Л2-С
этаж 178

Аннотация: разводка RJ45 на 485 1734 RJ11 pcb 253/NZMh5-4-AE1000
Текст: нет доступного текста файла


Оригинал
PDF земля24 РДЖ45-6Л2-Б 10CKE1 РДЖ45-8Л1-С 10CKFE1 РДЖ45-8Л1-Б 10CKFS1 РДЖ45-8Л2-С 10CKS1 РДЖ45-8Л2-Б бульвар 178 проводка RJ45 на 485 1734 печатная плата RJ11 253/НЗМх5-4-АЭ1000
РДЖ45 НА РДЖ11

Резюме: кабель rj45 male RJ11 RJ11 TO RJ45 RJ45 6 male RJ11 male RJ11 TO RJ45 8


Текст: нет доступного текста файла


Оригинал
PDF 10мтр 15мтр 30мтр 10мтр РДЖ45 ДО РДЖ11 rj45 мужчина RJ11 кабель RJ11-RJ45 RJ45 6 штекер RJ11 штекер РДЖ11 ДО РДЖ45 8

Кабель категории 5e

Резюме: патч-кабель Cat 7106 RJ11 rj11 ЭКРАНИРОВАННЫЙ кабель 26awg Cat 5E TRD855SCR-15 RJ11 на rj11 Cat 5e rj45 Разъем RJ11 TRDU45SCR-15
Текст: нет доступного текста файла


Оригинал
PDF ТРДУ45СКР 26AWG кабель категории 5e кот 7106 Патч-кабель RJ11 RJ11 ЭКРАНИРОВАННЫЙ кабель 26awg Категория 5Е ТРД855СКР-15 RJ11 к RJ11 кошка 5e rj45 разъем RJ11 ТРДУ45СКР-15
Недоступно

Резюме: нет абстрактного текста
Текст: нет доступного текста файла


OCR-сканирование
PDF РДЖ11-2ЛК2-С РДЖ11-4ЛК2-С РДЖ11-6ЛК2-С РДЖ11-2ЛК2-Б РДЖ11-4ЛК2-Б РДЖ11-6ЛК2-Б RJ11-В LCT24J

ПЛК Unitronics — последовательный порт RJ11 для RS232 и RS485

Об авторе: Ламмерт Бис папа, муж и полиглот.Он занимается разработкой встраиваемых систем с восьмидесятых годов. Использовали машинное обучение до того, как у него появилось название. Специализируется на соединении компьютеров, роботов и людей. Был защитником Google Mapmaker и докладчиком на нескольких международных конференциях Google с 2011 года, пока в 2017 году Mapmaker не отключили. Охотник за ошибками в Google. В настоящее время искусственный интеллект распространяется в самых диких местах в производственной среде. Он никогда не прекращает учиться.

RJ11 последовательные соединения RS232 и RS485

Unitronics — производитель ПЛК, базирующийся в Израиле.Для связи многие из их продуктов оснащены последовательным портом RS232 или RS485. Эти порты используют разъем RJ11 в качестве физического разъема. Разъем RJ11 можно использовать как для RS232, так и для RS485. Фактическая функциональность определяется DIP-переключателями на материнской плате ПЛК.

Гнездо RJ11 интересно тем, что производитель выбрал симметричное расположение контактов, как и в случае с разъемом MMJ в системах DECconnect и гнездом RJ45 в стандарте Yost. Симметричное расположение выводов позволяет напрямую подключать два DTE, оконечное оборудование данных, без использования модема или другого DCE, оборудования для передачи данных.Однако не должно быть сюрпризом, что назначение контактов на разъеме RJ11 на ПЛК Unitronics отличается от двух систем, упомянутых выше. Наличие порта RS485 на сокете еще немного усложняет задачу. В полном режиме RS232 шесть доступных контактов назначаются наиболее часто используемым сигналам RS232. Однако контакты 1 и 6 переназначаются линиям A и B, когда порт используется в режиме RS485. Эти выводы обычно используются для DTR, готовности терминала данных и DSR, сигналов готовности набора данных.В некоторых моделях ПЛК возможно сочетание связи RS232 и RS485. Когда сигналы DSR и DTR не используются, два контакта можно использовать для одновременной связи RS485.

Назначение контактов ПЛК Unitronics для разъема RJ11

Гнездо RJ11 в ПЛК Unitronics имеет шесть сигнальных контактов. В режиме RS232 все контакты используются для сигналов RS232. В режиме RS485 переназначаются только 1 и 6. Центральные четыре контакта сохраняют свою первоначальную функциональность RS232.

Назначение контактов ПЛК Unitronics RJ11
Штифт Функция RS-232 485 Функция
1 DTR А (+)
2 Сигнал заземления RS232 сигнал
3 TxD сигнал RS-232
4 RXD землю RS232 сигнал
5 сигнал RS232 сигнал
6 DSR B (-)
Назначение контактов Unitronics PLC RJ11

Соединительные кабели Basic Unitronics RJ11

Симметричное расположение контактов разъемов RJ11 на ПЛК Unitronics позволяет легко соединить ПЛК с интерфейсами связи RS232 и RS485.Для RS232 используется перекрестный кабель, в котором контакт 1 соединяется с контактом 6 на другом разъеме, контакт 2 с контактом 5 и т. д. Он соединяет между собой сигналы передачи и приема обоих ПЛК, а также сигналы квитирования DTR и DSR. Если квитирование не требуется, можно использовать обычный 4 проводной телефонный кабель, при условии, что контакты перекрестно соединены, как показано на рисунке ниже. В противном случае необходимо использовать полноценный 6-жильный кабель. Двухпроводные телефонные кабели не будут работать, потому что в этом случае уровни сигнала заземления с обеих сторон будут плавающими.

Перекрестный кабель Unitronics RJ11 RS232 9079 6 DTR ► DSR 66
RJ11 Plug 1 RJ11 Функция 2
1
3 4 TxD ► RxD
4 3 RxD ◄ TxD
5 2 Сигнал заземления
6 1 DSR ◄ DTR
Unitronics RJ11 RS232 перекрестный кабель

RS485 по своей конструкции отличается от интерфейса RS232.Интерфейс RS485 позволяет создавать многоточечные сети. Обычно это реализуется с помощью двухпроводной системы с дифференциальными уровнями сигнала. Эти сигналы обычно называются A и B в системах RS485. Сигналы A всех устройств должны быть связаны друг с другом, и то же самое касается сигналов B. Поэтому для связи RS485 не используется перекрестный кабель. Чтобы шум не мешал общению, часто используется витая пара. На приведенной ниже схеме показан базовый кабель RS485 для использования с разъемом RJ11 на ПЛК Unitronics.Вы можете легко подключить больше устройств, разделив кабель на одном разъеме и добавив к нему другой кабель.

Кабель Unitronics RJ11 RS485 1 1

6
RJ11 Plug 1 RJ11 Функция 2
1
A (+) ◄ ►
6 b (- ) ◄ ► B (-)
Кабель Unitronics RJ11 RS485

Кабели RS232 к Unitronics RJ11 для программирования ПК

ПК

обычно не оснащены разъемом RJ11 для последовательной связи RS232.Если мы хотим соединить ПК с ПЛК Unitronics, например, для программирования или отладки, нам нужен соединительный кабель, который с одной стороны оснащен гнездовым разъемом DB9, а с другой стороны с разъемом RJ11. Схема для этого кабеля показана ниже.

Кабель для программирования Unitronics RJ11 RS232 1 5 6 DSR ◄ DTR
DB9 RJ11 Функция
2 3 RxD ◄ TxD
3 4 TxD ► RxD
4 6 DTR ► DSR
2 + 5 Signal Ground
Unitronics RJ11 RS232 Программирующий кабель

Джазовый PLC серии из Unitronics не стандартные разъем RJ11 для последовательной связи.Единственный способ добавить возможности RS232 в ПЛК Jazz — использовать дополнительный модуль порта программирования MJ20-PRG. Этот модуль MJ20-PRG вставляется в ПЛК и имеет один разъем RJ11 для последовательной связи с ПК. Этот модуль питается от порта RS232 от подключаемого компьютера. Поэтому назначение контактов немного отличается от назначения контактов по умолчанию на сокете RJ11. Основное отличие состоит в том, что контакты 1 и 6 разъема RJ11 модуля MJ20-PRG используются в качестве источника питания.Эти контакты должны быть подключены к выходам квитирования на стороне ПК через порт RS232. Обычно на разъеме DB9 используются контакты 7 (RTS) и 4 (DTR).

Кабель для программирования Unitronics Jazz RJ11 RS232 9001

1

RTS ► Power

DB9 RJ11 Функция
2 3 RxD ◄ TxD
3 4 TxD ► RxD
4 6 DTR ► Power
5 2 + 5
Unitronics Jazz RJ11 RS232 Программирующий кабель

Некоторые люди управляются по книге, даже если не знают, кто написал книгу или даже какую книгу.

ПЯТЫЙ ЗАКОН МЕНЕДЖМЕНТА ЛОФТУСА

Телефонные кабели RJ45 Ethernet и RJ11

Стандартная прямая проводка (оба конца одинаковы):

RJ45 Контакт №

Цвет провода
(T568A)

Схема соединений
(T568A)

Сигнал 10Base-T
Сигнал 100Base-TX

Сигнал 1000Base-T

1

Белый/зеленый

Передача+

БИ_ДА+

2

Зеленый

Передача-

БИ_ДА-

3

Белый/оранжевый

Получить+

БИ_БД+

4

Синий

Не используется

BI_DC+

5

Белый/Синий

Не используется

BI_DC-

6

Оранжевый

Получить-

BI_DB-

7

Белый/Коричневый

Не используется

БИ_ДД+

8

Коричневый

Не используется

БИ_ДД-

Прямой кабельный вывод для T568A

RJ45 Контакт №

Цвет провода
(T568B)

Схема соединений
(T568B)

Сигнал 10Base-T
Сигнал 100Base-TX

Сигнал 1000Base-T

1

Белый/оранжевый

Передача+

БИ_ДА+

2

Оранжевый

Передача-

БИ_ДА-

3

Белый/зеленый

Получить+

БИ_БД+

4

Синий

Не используется

BI_DC+

5

Белый/Синий

Не используется

BI_DC-

6

Зеленый

Получить-

BI_DB-

7

Белый/Коричневый

Не используется

БИ_ДД+

8

Коричневый

Не используется

БИ_ДД-

Прямой кабельный вывод для T568B

Пара 1 (T1 и R1)

Обычно первичный гудок или цепь разговора подключаются к двум центральным контактам (контакты 3 и 4) и представляют собой пару белый/синий и синий/белый (AKA: T1 и R1 – наконечник 1 и кольцо 1).Стандартный однолинейный телефон получает сигнал набора номера от этих центральных контактов.

ПРИМЕЧАНИЕ. Показанный здесь тип проводки известен как USOC (произносится как U-sock). См. предысторию ниже.

Многожильные кабели, подключенные к разъемам RJ11, обычно имеют цветную оболочку.

позиция

Штырь RJ25

Штырь RJ14

Штырь RJ11

Пара

Т/Р

±

Cat 5e/6 цветов

Цвета

Старые цвета

1

1



3

Т

+

белый/зеленый

белый/зеленый

белый

2

2

1



2

Т

+

белый/оранжевый

белый/оранжевый

черный

3

3

2

1

1

Р

синий

синий/белый

красный

4

4

3

2

1

Т

+

белый/синий

белый/синий

зеленый

5

5

4



2

Р

 оранжевый

оранжевый/белый

желтый

6

6



3

Р

зеленый

зеленый/белый

синий

Различия между RJ-11 и RJ-14 (с таблицей) — спросите о различиях

Зарегистрированные разъемы — это физические разъемы, которые были введены в 1986 году компанией Bell Systems по запросу Федеральной комиссии по связи США.Это телефонные линии, которые имеют разные серийные номера, чтобы их можно было отличить друг от друга и сделать их уникальными для каждого пользователя.

Телефонная служба занимается только их доставкой, в то время как клиенты обязаны их обслуживать. Они использовались в качестве защитной замены для защитного куплета, предоставленного компаниями. Существует много типов зарегистрированных разъемов в зависимости от их функций. Два из них RJ11 и RJ14.

RJ-11 и RJ-14

Основное различие между RJ11 и RJ14 заключается в том, что отрицательный и положительный провода RJ11 подключаются к контакту 3 и 4 соответственно, а отрицательный и положительный провода RJ14 подключаются к контакту 2. и контакт 5 соответственно.Единственное сходство между ними в том, что они оба имеют два терминала.

RJ11 или зарегистрированный разъем 11, который также известен как телефонный разъем или порт модема. Они использовались Комиссией США для подключения телефонов к модемам и не используются также для подключения их к интернет-соединению. У них также есть разные типы, такие как RJ11s и RJ11w.

RJ14 или регистровый разъем 14 также известны как двухпроводные разъемы, поскольку они имеют две телефонные линии, которые могут подключаться к двум телефонам.Это разъемы 6P4C с шестью контактами и четырьмя контактами. Они обычно используются в арендованных соединениях в США. Они также используются в модемах американского производства.

Сравнение таблицы между RJ11 и RJ14
6 6 Шесть булавок и двух контактов 6 6 6P2C или 6P4C 6 6P4C 6 6 8 6 Две провода 6
7 RJ14
И четыре контакта

6 Выравнивание проводов
Отрицательный провод переходит на PIN 3 и положительный провод переходит на PIN 4 Отрицательный провод Для Pict 2 и положительный провод идет к PIN 5
четыре провода
размещение в одном телефоне могут разместиться на двух телефонах

Что такое RJ11?

RJ11 — это зарегистрированный разъем, который обычно используется для подключения телефонов к модему или Интернету.Это разъемы 6P2C, но если внешние разъемы оставить неподключенными, их также можно использовать как разъемы 6P4C, как в случае RJ14.

Это самый популярный и распространенный тип именных домкратов. Они использовались в домах и офисах, где до сих пор используются старые телефонные провода. Эти гнезда также имеют разные типы и часто обозначаются суффиксами, например буквами.

Суффикс к RJ11, такой как RJ11s, RJ11c или RJ11w, часто указывает на то, что изначально зарегистрированный разъем имеет дополнительную функцию.Суффикс w в RJ11w указывает на то, что это разъемы, которые можно использовать, если телефонный провод должен свисать со стены. Суффикс c в RJ11c обозначает разъем, который используется для подключения к рабочему столу.

Двухпроводной разъем RJ11 с разъемами 6P4C используется для обслуживания телефонных трубок, тогда как трехпроводной разъем RJ11 с разъемами 6P6C используется для подключения к настенной телефонной связи.

Мы нашли лучшие предложения на Amazon для вас
# Просмотр Продукт
1
1 Klein Tools VDV826-600 6P6C Разъемы, RJ11 Modular Телефонные вилки с 3-контактными контактами, для… Узнать цену на Amazon

Что такое RJ14?

RJ14 также является зарегистрированным разъемом, который был получен от RJ11, но является более совершенным, чем серия зарегистрированных разъемов.

Они обычно используются для подключения модемов, созданных в США, или для арендованных соединений.

Они сконструированы таким образом, что могут вмещать больше телефонных линий, поэтому представляют собой разъемы 6P4C с шестью контактами и четырьмя контактами.

Как и во всех цепях, которые должны быть завершены, также есть положительные и отрицательные клеммы для RJ14.Отрицательный провод подключается к контакту 2, а положительный провод подключается к контакту 5, чтобы замкнуть цепь.

Мы нашли лучшие предложения на Amazon для вас
# Preview Продукт
1 71FT Heavy Duty RJ11 / RJ14 Серебро Сатин 4 Обратный проводной телефонный шнур от Corpco Проверить цену на Amazon

Основные различия между RJ11 и RJ14
  1. Основное различие между ними заключается в количестве контактов и контактов.RJ11 имеет шесть контактов и два контакта, тогда как RJ14 имеет шесть контактов и четыре контакта.
  2. Так как они имеют шесть контактов и четыре контакта, RJ14 является разъемом 6P4C. Если внешние контакты RJ11 не подключены, они могут действовать как разъемы 6P4C, но в противном случае они являются разъемами 6P2C.
  3. Каждая цепь должна иметь отрицательный и положительный провода. В случае RJ11 центральные провода действуют как клеммные провода: отрицательный провод идет к контакту 3, а положительный провод — к контакту 4. Но в случае RJ14 положительный провод подключается к контакту 2, а отрицательный — к контакту 2. к пину 5.
  4. RJ14 имеет два провода, тогда как RJ14 имеет четыре провода.
  5. Эти зарегистрированные разъемы подходят для телефонов в зависимости от количества телефонных линий и проводов, которые можно подключить. Таким образом, RJ11 может вместить только один телефон, тогда как RJ14 может вместить два телефона.

Заключение

RJ — это сокращение от «Registered Jacks», которое определяет серию телефонных разъемов для общего использования. Впервые они были представлены Федеральной комиссией по связи США, которая приказала Bell Systems привести это в порядок.Эти RJ были опубликованы таким образом, что у каждого были разные серийные номера.

RJ11 или зарегистрированный разъем 11 также обычно называют портом модема и телефонными разъемами. Это 4-х или 6-контактные разъемы для модемов компьютеров в США. Обычно он используется для подключения телефона к Интернету или для подключения телефона к ПК.

RJ14 или зарегистрированный разъем 14 — это еще один тип разъема с шестью контактами и четырьмя контактами. Поскольку у них есть две телефонные линии, к ним можно подключить до двух телефонов.По этой же причине их обычно называют двухпроводными разъемами. Они часто используются в арендованном соединении в США.

Хотя оба они являются зарегистрированными разъемами, используемыми для одной и той же цели подключения телефонов, и у них есть телефонные линии, они все же разные. RJ11 имеет шесть контактов и два разъема, тогда как RJ14 имеет шесть контактов и четыре разъема. Если соединения выполнены особым образом, то RJ11 можно использовать как 6P4C, например RJ14.

Ссылки
  1. https://www.tandfonline.com/doi/abs/10.1080/14623943.2015.1064379
  2. https://core.ac.uk/download/pdf/1559.pdf

Последнее обновление 28.03.2020 / Партнерские ссылки Amazon Изображения из Amazon Product Advertising API

Какой цветовой код у RJ11? – СидмартинБио

Какой цветовой код у RJ11?

Подключение разъема RJ11 6 проводов в разъеме RJ11 разделены на 3 пары: первая полосатая сине-белая, вторая оранжево-белая, а третья пара зелено-белая.

Сколько проводов у RJ11?

4 провода
RJ45 в основном используется с кабелями Ethernet, а RJ11 — для подключения телефонных аппаратов. RJ45 имеет 8 проводов внутри, а Rj11 — 4 провода.

Сколько витых пар в RJ11?

Разъем RJ-11: 4-проводной или 6-проводной разъем телефонного типа, который соединяет телефоны с настенными панелями. RJ-11 поддерживает до шести проводов, но обычно только четыре используются с двухпарной витой парой, обычно используемой в телефонных кабелях.

Сколько контактов у разъема RS 232?

25-контактный
Хотя 25-контактная конфигурация RS232 с 25-контактным разъемом D-типа очень широко используется, во многих приложениях используется меньший 9-контактный разъем D-типа.

Является ли RJ11 4-проводным?

RJ-11 — это стандартный разъем, используемый в 2-парной (4-проводной) телефонной проводке. RJ расшифровывается как «Registered Jack» — интерфейс физического разъема, который чаще всего используется для клемм телефонных проводов. Хотя разъем RJ-11 имеет в общей сложности 6 позиций разъема, обычно используются либо 2, либо 4 позиции.

Кабель с витой парой RJ11?

(Registered Jack-11) Телефонный интерфейс, в котором используется кабель из витых пар и модульный разъем с двумя, четырьмя или шестью контактами. RJ-11 — это общий разъем для подключения телефона к стене и трубки к телефону.

Что такое распиновка RS232?

Что такое 9-контактная распиновка RS232? Аппаратное обеспечение мониторинга RS232 устанавливает соединение между терминальным оборудованием данных (DTE) и оборудованием передачи данных (DCE).Для соединения этих устройств необходима распиновка RS232 D9, так как эта распиновка позволит вам успешно соединить два устройства.

Какой провод используется с RJ11?

Стандарт RJ11 предписывает 2-проводное соединение, в то время как RJ14 использует 4-проводную конфигурацию, а RJ25 использует все шесть проводов.

Платиновые инструменты® | Продукты | Соединители

Platinum Tools® | Продукты | Соединители | 106110

Артикул кратный

Печать:

Модульные вилки традиционного типа для использования в концевых кабелях как в телефонии, так и в приложениях для передачи данных.Изготовлено в соответствии с рекомендациями FCC 68 и внесено в список UL.

  • Доступно несколько стилей конфигурации положения и контактов.
  • Версии с круглым и плоским кабелем.
  • 2-контактный многожильный контакт.
  • 3-контактный одножильный контакт.
  • Позолоченные контакты обеспечивают надежную работу и долгий срок службы: золото 50 и 15 мкм.
  • Соответствует требованиям FCC 68.
  • Перечислен UL.
  • Класс воспламеняемости: UL94V-2.
  • Материалы: Поликарбонат.
  • Материал контактов: Фосфористая бронза.
Приложение
  • Телекоммуникации.
  • Передача данных.
Номера деталей

106110
RJ-11 (6P4C), плоский кабель, многожильный провод, 500 шт. Сумка
106113J
RJ-11 (6P4C), плоский кабель, многожильный провод, 100 шт.Банка
106115
RJ-11 (6P4C), круглый кабель, многожильный провод, 500 шт. Сумка
106118J
RJ-11 (6P4C), круглый кабель, многожильный провод, 100 шт. Банка
106120
RJ-11 (6P4C), круглый кабель, сплошной (3-контактный) провод, 500 шт. Сумка
106123J
RJ-11 (6P4C), круглый кабель, сплошной (3-контактный) провод, 100 шт. Банка

Советы

То, как вы используете свои инструменты, так же важно, как и то, какой инструмент вы выбираете для приложения.

Схема подключения T568A/T568B
Отличная шпаргалка.
Схема подключения T568A/T568B —
Отличная шпаргалка. 6
Провод 1 2 3 4 5 6 7 8
T568A Вт / G G W / O BL W / BL O BL B / BR BR BR

6 T568B
W / O O W / G BL Вт / bl G W/BR BR
F и RG6 Quad
Колотых ранений больше нет.
F и RG6 Quad —
Колотых ранений больше нет.

Установка разъема F на коаксиальный кабель RG6 QUAD может оказаться настоящим испытанием, НО не отчаивайтесь. Объедините эти два инструмента, чтобы сделать его EZ!

1. Используйте шайбу EZ-GRIP для удерживания и захвата кабеля.

2. Навинтите разъем на инструмент для снятия узла F-разъема.

Спасибо!


Загрузка должна начаться через несколько секунд.Если это не так, пожалуйста, НАЖМИТЕ ЗДЕСЬ.

КУПИТЬ СЕЙЧАС

Введите свое местоположение, чтобы найти торгового посредника рядом с вами!

Где купить

Введите свой почтовый индекс, чтобы найти ближайшего к вам торгового посредника!

Где купить

Введите свой почтовый индекс, чтобы найти ближайшего к вам торгового посредника!

Где купить

Введите свой почтовый индекс, чтобы найти ближайшего к вам торгового посредника!

Где купить

Введите свой почтовый индекс, чтобы найти ближайшего к вам торгового посредника!

ПРЕДУПРЕЖДЕНИЕ.

Добавить комментарий

Ваш адрес email не будет опубликован.
