Как правильно выполнить распиновку и обжим витой пары RJ45. Какие существуют стандарты и схемы обжима кабеля. Пошаговая инструкция по обжиму витой пары своими руками. Какие инструменты нужны для обжима сетевого кабеля.
Что такое витая пара и зачем ее обжимать
Витая пара — это тип кабеля, используемый для организации компьютерных сетей и передачи данных. Он состоит из 8 изолированных медных проводов, скрученных попарно для уменьшения помех. Для подключения витой пары к сетевому оборудованию необходимо выполнить обжим — установку на концы кабеля специальных коннекторов RJ45.
Правильный обжим витой пары обеспечивает:
- Надежное соединение кабеля с сетевым оборудованием
- Защиту проводов от механических повреждений
- Правильное распределение сигналов по проводам
- Уменьшение помех при передаче данных
Выполнить обжим можно самостоятельно, используя специальные инструменты и соблюдая схему распиновки проводов. Рассмотрим подробнее, как правильно обжать витую пару RJ45 своими руками.
Виды витой пары и коннекторов RJ45
Существует несколько категорий витой пары, различающихся характеристиками:
- Cat5e — наиболее распространенная, поддерживает скорость до 1 Гбит/с
- Cat6 — улучшенный вариант Cat5e, скорость до 10 Гбит/с
- Cat6a — скорость до 10 Гбит/с на расстоянии до 100 м
- Cat7 — полностью экранированный кабель для скоростей до 40 Гбит/с
Коннекторы RJ45 также бывают разных типов:
- Обычные — для кабеля с цельными жилами
- Для многожильного кабеля — с дополнительными направляющими
- Экранированные — с металлическим корпусом для защиты от помех
При обжиме важно использовать коннекторы, соответствующие категории и типу кабеля.
Стандарты распиновки витой пары
Существует два основных стандарта распиновки витой пары:
T568A
Порядок проводов в коннекторе:
- Бело-зеленый
- Зеленый
- Бело-оранжевый
- Синий
- Бело-синий
- Оранжевый
- Бело-коричневый
- Коричневый
T568B
Порядок проводов:
- Бело-оранжевый
- Оранжевый
- Бело-зеленый
- Синий
- Бело-синий
- Зеленый
- Бело-коричневый
- Коричневый
Стандарт T568B более распространен и рекомендуется к использованию. Главное — применять один стандарт на обоих концах кабеля.
Какие инструменты нужны для обжима витой пары
Для правильного обжима витой пары понадобятся следующие инструменты:
- Кримпер (обжимной инструмент) для RJ45
- Стриппер для снятия внешней изоляции кабеля
- Кусачки для обрезки проводов
- Тестер витой пары для проверки обжима
Также потребуются сами коннекторы RJ45 и кабель витой пары нужной длины. Все эти инструменты можно приобрести в магазинах компьютерной техники или заказать онлайн.
Пошаговая инструкция по обжиму витой пары
Процесс обжима витой пары состоит из следующих шагов:
- Отрежьте кабель нужной длины с небольшим запасом.
- Снимите 3-4 см внешней изоляции с конца кабеля стриппером.
- Расплетите витые пары и выровняйте провода согласно выбранной схеме распиновки.
- Обрежьте лишнюю длину проводов, оставив 1-1.5 см.
- Вставьте провода в коннектор RJ45, следя за правильным положением каждого.
- Зафиксируйте провода в коннекторе с помощью кримпера.
- Повторите процедуру для второго конца кабеля.
- Проверьте правильность обжима тестером.
При соблюдении этой инструкции вы сможете качественно обжать витую пару своими руками.
Распространенные ошибки при обжиме витой пары
При самостоятельном обжиме витой пары новички часто допускают следующие ошибки:- Неправильный порядок проводов в коннекторе
- Недостаточная длина зачистки внешней изоляции
- Слабая фиксация проводов в коннекторе
- Использование разных схем распиновки на концах кабеля
- Повреждение проводов при зачистке
Чтобы избежать этих ошибок, внимательно следуйте инструкции и проверяйте каждый этап работы. Использование тестера поможет выявить проблемы с обжимом.
Как проверить правильность обжима витой пары
Проверить качество обжима витой пары можно несколькими способами:
- Визуальный осмотр — убедитесь, что все провода вставлены в коннектор до упора и расположены в правильном порядке.
- Проверка мультиметром — прозвоните каждую пару проводов на обоих концах кабеля.
- Использование кабельного тестера — подключите оба конца кабеля к тестеру и проверьте целостность всех пар.
- Тест в работе — подключите кабель к компьютеру и сетевому оборудованию, убедитесь в стабильной передаче данных.
Рекомендуется сочетать несколько методов проверки для гарантии качественного обжима.
Особенности обжима экранированной витой пары
Экранированная витая пара имеет дополнительную защиту от помех в виде металлической оплетки. При ее обжиме нужно учитывать следующие моменты:
- Используйте специальные экранированные коннекторы RJ45
- Не повредите экранирующую оплетку при зачистке кабеля
- Обеспечьте контакт экрана кабеля с металлическим корпусом коннектора
- Используйте заземление на обоих концах кабеля для эффективного экранирования
Соблюдение этих правил позволит максимально эффективно использовать преимущества экранированной витой пары.
Заключение
Правильный обжим витой пары RJ45 — важный навык для организации надежной компьютерной сети. Соблюдая описанные правила и используя качественные материалы, вы сможете самостоятельно изготавливать сетевые кабели нужной длины. Это поможет сэкономить средства и оперативно решать проблемы с подключением оборудования.
Схема обжима RJ45, распиновка витой пары 8 проводов по цветам, обжимка кабеля, коннекторы RJ 45
По цветовой схеме и предусмотренным нормативным актам есть несколько схем обжимки витой пары в коннектор рассматриваемой модели. Их подсоединяют к RJ 45 для дальнейшего соединения компонентов со свитчем, хабом или роутером. Также обжатие требуется в том случае, если требуется подсоединить друг с другом два компьютера.
Содержание
Особенности витой пары
Витой парой называют проводники, которые имеют определенный порядок расположения. Поскольку вся техника распознает сигналы только через цифровой язык, через провода идет большой поток информации. Через витую пару идут волны разной длины, формы и степени напряжения. Они обрабатываются подходящими приемниками с двух сторон.
Интересно! При этом на целостность, качество битов влияют разные приборы, к примеру, роутеры с высокой частотой, микроволновки и другие устройства.
Данные по проводам подчиняются принципам физики, а также имеют еще ряд смежных показателей.
Так, сигнал становится сильнее или слабее в зависимости от материала, из которого сделан кабель и как внутри него расположены элементы.
Обжим кабеля все еще используется, хотя в большинстве мест уже используются беспроводные сети. Тем не менее, проводка еще есть и для создания безопасной, стабильной сети она подходит гораздо лучше. Даже при наличии беспроводной сети иногда люди предпочитают подключаться по кабелю, чтобы быстро подсоединиться и получить стабильный сигнал. В некоторых случаях без обжимки кабеля RJ45 не обойтись, такое бывает при создании условий для видеонаблюдения.
При этом у витой пары почти нет ограничений, ее можно направить в любую сторону, нужно следить только за тем, чтобы хватило портов на роутере.
Материалы и инструменты для работы
Не всегда требуется отдельно обжимать провода, иногда достаточно купить готовую витую пару на 4 или 8 проводов, чтобы потом подключить ее к устройству. Готовые изделия называют патч-кодами, они типизированы, поэтому по размеру, эффективности и качеству они не отличаются.
Важно! Готовую модель невозможно провести с коннектором под крышей или через любое другое труднодоступное место.
При использовании готовых проводов страдает качество и стабильность сигнала, поэтому для интернета или другой цели лучше самостоятельно выбрать комплектующие:
- Провод. Перед распиновкой витая пара делится на несколько категорий, по которым выявляют максимально допустимые характеристики. Для дома подойдут модели с маркировкой 5е. Жилы подбирают только медные, любой другой материал не подходит.
- Кримпер. Этот инструмент покупают или просто арендуют на время.
- Коннектор. Их подбирают к кабелю, который приобретен. Например, если провода куплены марки 5е, то с такой же маркировкой покупают коннектор.
- Нож. Подходит канцелярский или сапожный, главное, чтобы он был острым.
- Тестер. Даже если используется надежная схема обжима витой пары, то после этой процедуры потребуется проверка. Через это устройство еще проверяют, нет ли замыкания в цепи.
- Отвертка.
Схемы обжима
Производители указывают всю основную информацию о параметрах кабеля на оболочке. При этом используется стандартная маркировка, где указывается способ экранирования, шифр и другие характеристики. Однако, новичку, который раньше не занимался распиновкой RJ-45, это мало о чем говорит.
В этом случае ориентируются на одну из стандартных схем, которую используют при установке коннектора. Схему обжимки витой пары подбирают в зависимости от характеристик сети и назначения кабеля.
Обжать кабель на 4 и 8 жил можно перекрестным или прямым способом, используя при этом тип А или В.
Прямой кабель на 8 жил
Такую схему обжимки витой пары используют для того, чтобы соединить друг с другой несколько устройств.
Способ воздействия остается одинаковым с обеих сторон, поэтому метод называется прямым.
В России в основном используют тип В, но вариант А считается взаимозаменяемым. В Европе применяют в основном тип А.
Для обжимки подходят оба способа, на качестве передачи сигнала это не сказывается. Достаточно соблюдать очередность жил.
Кроссовер на 8 проводов
Для разъемов перекрестный обжим используется не так часто. Его используют для соединения между собой двух основных устройств (компьютеров, ноутбуков или коммутаторов).
Кроссовер редко используют из-за того, что сейчас в оборудовании уже встроен автоматический режим для определения типа устройства и перенаправления сигнала.
С перекрестной обжимкой одинаково часто используется тип А и В. Для их задействования требуется сменить 4 позиции, как это указано на схеме.
Прямой кабель на 4 провода
Цветовая схема тут особо не меняется, ее используют для небольших сетей, где не требуется большой поток.
Если кабель работает некорректно после замыкания, то используются свободные проводники: коннектор отрезают и делают обжим следующих жил.
Кроссовер на 4 провода
Здесь подразумевается перекрестный обжим, в котором также используются 2 пары. Подходят скрутки любого цвета, но обычно используют оранжевые и желтые провода.
Инструкция по обжиму кабеля
Для обжима кабеля RJ-45 по цветам потребуется придерживаться стандартной схемы, согласно которую используют для соединения нескольких устройств.
Для RJ-45 лучше выбирать цветовую схему типа В с указанным на картинке порядком распиновки. Для этого оба кабеля одинаково обжимают:
- Сначала снимают защитную оплетку.
- Все проводки располагают в нужном порядке, чтобы получилось также, как это показано на схеме.
- Лишнюю часть отрезают, чтобы они все выровнялись.
- Коннектор располагают металлическими жилами наверх и медленно вставляют проводки, чтобы каждый из них попал в соответствующее углубление.
- На этом этапе проверяют, чтобы каждая жила доставала до нужной части. Оплетку располагают внутри пластикового фиксатора, поскольку так гораздо легче сделать обжимку.
- Все действия повторяют со вторым концом провода.
Коннектор часто путают с патч-кордером, но второе устройство используют только для подключения модемов.
При использовании схемы типа А жилки выставляются немного иначе.
Обжим выполняется только после того, как человек убедился в качестве собранной конструкции и смог корректно поместить ее в паз. Поскольку в каретке есть ограничитель и защита от неправильного расположения проводов, ошибка сразу будет видна.
Когда все провода приняли правильное положение, ручки инструмента располагают в правильном положении, а затем сжимают их до упора. Сразу после щелчка срабатывает стопор, это значит, что оболочки уже расположились в коннекторе.
Следует проверить, чтобы все зубцы имели одинаковый шаг, поскольку только в том случае кабель будет стабильно работать.
Проверка
Чтобы удостовериться в том, что обжим произошел корректно, требуется сразу после этой процедуры проверить его качество. Для этого провод вынимают из устройства и смотрят, насколько хорошо цветные провода вошли в пластиковый корпус.
Затем смотрят на то, насколько хорошо зафиксировалась оболочка во внешней части.
Если работа выполнена с соблюдением всех правил, то провод используют по его прямому назначению. Когда один или несколько контактов не доходят до корпуса, то процедуру выполняют повторно, уже используя для этого отвертку.
В случае с доработкой используют каретку, положение которой регулируется фиксирующими болтами. Если это сделать проблематично, то плоской частью отвертки просто дотягивают до нужного места.
Выполнить обжим коннектора без кримпера или другого специального инструмента довольно проблематично, поэтому потребуется купить или арендовать этот прибор.
Даже у новичков редко возникают сложности с этим процессом, если они следуют инструкции и соблюдают схему расстановки цветов.
Помогла ли вам статья?
Задать вопрос
Пишите ваши рекомендации и задавайте вопросы в комментариях
Распиновка rj45 по цветам 4 провода. Распиновка коннектора RJ45 по цветам.
Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.
Разъем RJ45 распиновка
RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети.
Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений.
Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).
Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.
Цветная схема T-568A
1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.
Цветная схема T-568B
1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.
Также распиновка продублирована на картинке ниже.
Как обжать витую пару 8 жил
Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.
Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.
Шаг 2: Зажмите провода между пальцами и выпрямляем их.
Сортируем провода в правильном порядке так как описано выше.
Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.
Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.
Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.
Подробнее о сквозных и перекрестных соединениях
T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.
Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.
Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE, таких как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.
Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet.
Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.
В статье собраны цветовые распиновки разьемов rj-45 для трех основных типов патчкордов — прямого (straight through), перекрестного (crossover), перевернутого (rollover).
Вид разьемов rj-45
Прямой кабель (straight through cable)
Наиболее часто встречающийся тип кабеля, используется для соединения сетевой карты компьютера и коммутатора (switch).
Цветовая схема обжимки концов прямого патч-корда.
Примечание: для изготовления прямого сетевого кабеля можно использовать только две пары оранжевую и зеленую (используем pin 1,2,3,6), однако скорость при этом скорость соединения будет только до 100 Мбит/c. Для скорости 1 Гбит/с необходимо задействовать все четыре пары.
Перекрёстный кабель (crossover cable)
Изначально использовался для соединения однотипного оборудования (например, коммутатора с коммутатором, компьютера с компьютером и т.
п.). Однако в последнее время все современное сетевое оборудование поддерживает технологию автоматического распознания и подстройку под разный тип обжима кабеля (Auto MDI/MDI-X), т.е. если вы подключите два коммутатора прямым кабелем 99% что устройства договоряться и будут работать.
Цветовая схема обжимки концов перекрестного патч-корда.
Примечание: для изготовления перекрестного кабеля всегда используются все четыре пары.
Перевернутый кабель (rollover cable)
Перевернутый кабель часто еще называют консольным кабелем (console cable), т.к. он в основном используется для подключения к консольным портам устройств. Является наиболее редким типом кабеля, если вы неявляетесь сетевым администратором он скорее всего вам никогда непонадобиться.
Цветовая схема обжимки концов перевернутого патч-корда.
Вот и все. Мы рассмотрели три типа патчкордов — прямй (straight through), перекрестный (crossover), перевернутый (rollover).
Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их , монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку.
Виды цветовых схем обжима LAN кабелей
Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.
В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой.
Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.
Разновидности кабелей для интернета
Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.
- Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
- Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
- Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
- Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
- Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.
Обжимка витой пары отверткой
Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.
Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.
Видео — как правильно обжимать без инструмента
Технология разводки кабеля в розетке

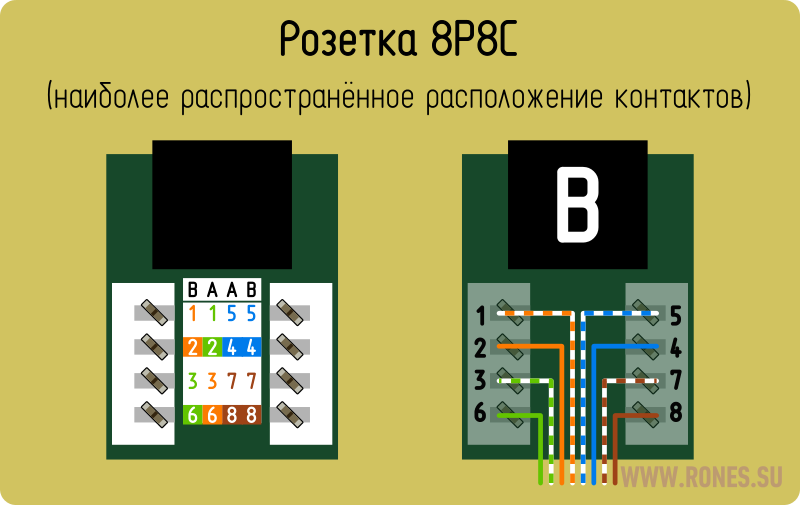

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием.
Вот последовательность действий:
- Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
- Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
- Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
- Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
- Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.
При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.
Снижение скорости интернета или сети
Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.
В сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель “витая пара” и какие инструменты и аксессуары для этого понадобятся. Конечно, до сих пор встречаются умельцы, которые могут это сделать с помощью ножа и отвертки, но хороший системный администратор должен иметь определенный набор инструментов, позволяющих выполнить обжим гораздо качественнее.
Итак, мы готовы приступить к обжиму сетевого кабеля. Что нам понадобится?
1. Кабель типа витая пара пятой категории:2. Коннекторы RJ-45 (две штуки). Также для увеличения влаго- и пылезащиты контактной площадки коннектора можно использовать специальный пластиковый колпачок (но не обязательно):3.
Обжимной инструмент (его еще называют обжимные клещи или ):Внешний вид инструмента может отличаться лишь некоторыми деталями, но, как правило, с его помощью можно производить обжим, используя сетевой коннектор RJ-45 и телефонный коннектор RJ-11. Кроме того, в нем имеется площадка с резаками, с помощью которых можно обрезать кабель.
4. Инструмент для снятия внешней изоляции – . Иметь его, конечно, желательно, но не обязательно, т.к. в большинстве кримперов уже есть встроенное лезвие для снятия изоляции:
Теперь нам нужно определиться со схемой обжима . Существует два варианта обжима коннектора на кабеле “витая пара”:
- для создания прямого кабеля – используется для соединения компьютера с коммутатором;
- для создания перекрёстного кабеля (называемого кроссовер ) – используется для соединения двух компьютеров напрямую без коммутатора, а также для соединения между собой некоторых старых моделей коммутаторов.
При создании прямого
кабеля развести цвета по парам можно в соответствии с двумя стандартами: T568A и T568B . Оба эти стандарта используются при обжиме витой пары для соединения компьютера и коммутатора и абсолютно равнозначны. Однако в России более широкое распространение получил стандарт T568B .
Я покажу вам схемы обжимки прямого кабеля по обоим стандартам, но помните, что на практике чаще используется схема T568B (я ее даже сделаю более крупной).
Вариант по стандарту T568A
Вариант по стандарту T568B
При создании перекрёстного кабеля ( ) цветовая последовательность проводников будет выглядеть следующим образом:
Итак, имея перед собой схему обжима и весь необходимый инструмент, приступаем к обжимке сетевого кабеля . Необходимо выполнить следующую последовательность действий:
1. Аккуратно обрежьте конец кабеля. При этом лучше всего пользоваться резаком, встроенным в обжимные клещи.
2. Снимите с кабеля изоляцию. Это можно сделать с помощью все того же обжимного инструмента, либо с помощью стриппера:
3. Разведите и расплетите проводки:
Затем выровняйте их в один ряд, при этом соблюдая цветовую последовательность. Вам необходимо разложить провода по цветам в соответствии со стандартом T568B .
4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра:
5. Вставьте проводки в разъем RJ-45. Помните, что коннектор вы должны расположить отверстием вниз и защелкой от себя:
6. Проверьте, правильно ли вы расположили проводки.
7. Убедитесь, чтобы все провода полностью вошли в разъем и уперлись в его переднюю стенку.
8. Поместите коннектор с установленной парой в обжимные клещи, затем плавно, но сильно произведите обжим:
На этом обжатие кабеля “витая пара” закончено. Хотя в статье я постарался как можно подробнее описать весь процесс, как говорится: “Лучше один раз увидеть, чем сто раз услышать”. Поэтому в завершение, предлагаю вам посмотреть видеоролик по данной теме.
Видео хоть и не сопровождается словесным комментарием, но все равно наглядно демонстрирует весь процесс обжимки кабеля “витая пара” с помощью кримпера . В конце ролика автор проверяет работоспособность кабеля с помощью LAN-тестера.
A Отличие с разницей — T568A или T568B?
Загадка проводки Ethernet
Проводная сеть Ethernet является отраслевым стандартом. Институт инженеров по электротехнике и электронике тщательно определил спецификации и стандарты для всех аспектов сетей Ethernet.
Нужен кабель Ethernet или дополнительное оборудование в домашней сети? Просто купите любые кабели и разъемы Ethernet, и все готово, верно?
К сожалению, это не так просто. Как и в случае со стандартами, Ethernet поддался шутке в кругах гиков: «Стандарты — это здорово. Вот почему у нас их больше одного».
IEEE 802.3 является официальной спецификацией для Ethernet, но существует множество связанных стандартов и спецификаций.
Давайте физически (разъемы)
Кабель Ethernet на самом деле представляет собой набор из восьми медных проводов, скрученных вместе в единой внешней изолированной оболочке.
Каждый из восьми внутренних проводов изолирован. Изолирующая оболочка на каждом проводе имеет свой цвет, чтобы их было легко отличить друг от друга.
На концах кабеля Ethernet имеется модульный разъем, который позволяет легко устанавливать или снимать кабель без механического инструмента.
Обычно называемый разъемом RJ45, он изготовлен из прозрачного или полупрозрачного пластика и не требует инструмента для установки; процесс, известный как завершение провода.
Для подключения кабеля Ethernet достаточно легкого нажатия, и он фиксируется в ответном гнезде с четкой звуковой и тактильной обратной связью.
Снять кабель так же просто, легкое нажатие на маленькую пластиковую защелку освобождает разъем для снятия.
Что касается самой проводки, то существует два разных способа прокладки проводки внутри кабеля Ethernet: Эти два метода называются T568A и T568B.
В чем разница между T568A и T568B?
Если вы погуглите, вы получите более 1 миллиона результатов.
Это распространенный вопрос, и существует много запутанной информации по этой теме.
А вот и загвоздка. Даже профессионалы, занимающиеся установкой сетей Ethernet, часто путаются между T568A и T568B.
Это стало своего рода сленговым приветствием, когда команды встречаются у клиента или на рабочем месте заказчика.
Вместо обычного обмена любезностями «Доброе утро» первыми словами между мной и монтажной бригадой был вопрос «568А или Б?»
Я собираюсь дать вам свое резюме и интерпретацию. Это не исчерпывающий список, но он должен помочь вам избавиться от путаницы и помочь вам понять, что выбрать, или разобраться в том, что может быть уже установлено в вашем доме или офисе.
«Хаос — это просто порядок, ожидающий расшифровки».
Для подключения кабеля Ethernet необходимо выстроить восемь отдельных внутренних проводов в ряд и вставить их в разъем в заранее определенном порядке.
Вот в чем загвоздка: с 8 проводами потенциально существует 40 320 различных способов расположения одних и тех же проводов, так что же выбрать?
Порядок не имеет значения?
Если хорошенько подумать, то это разумное решение.
Если вы подключите оба конца одинаково, порядок может не иметь значения.
Пока сигналы в проводах с 1 по 8 подключены к тем же сигналам в проводах с 1 по 8 следующего устройства или кабеля, внутренний порядок проводов в разъеме может не иметь значения.
На самом деле это относится к кабелям Ethernet, которые вы покупаете в розничном магазине или в Интернете на веб-сайте электронной коммерции.
Эти «соединительные кабели» используются для подключения устройств на короткие расстояния и не предназначены для использования внутри стен вашего дома или офиса.
Пока оба конца кабеля подключены одинаково (а так всегда и есть), вы можете просто купить их, даже не спрашивая «568A или B» и даже не заботясь о них.
Просто подключите этот мост Lutron Caseta к домашнему маршрутизатору или подключите порт Ethernet настольного ПК к ближайшему Ethernet-коммутатору, и все готово.
Техническое замечание: на заре Ethernet приходилось беспокоиться о прямых или перекрестных кабелях Ethernet.
Первые использовались для подключения устройств к коммутатору, а вторые — для прямого подключения устройств к устройствам.
К счастью, все Ethernet-оборудование теперь имеет аппаратные самонастраивающиеся соединения, которые волшебным образом настраиваются в любом случае по мере необходимости.
(я до сих пор помню некоторые дискуссии с инженерами и разработчиками продуктов о том, должен ли конкретный порт в продукте, который мы разрабатываем, быть «MDI» или «MDI-X», но, к счастью, введение чипсетов «Auto MDI-X» поставило это аргумент для отдыха.)
Две ложки дегтя
К сожалению, это не так просто, как игнорирование порядка проводов внутри кабелей Ethernet в современной проводке Ethernet для общедомовых или общесистемных установок.
Во-первых, передача электронных сигналов по крошечным тонким медным проводам на самом деле является поразительным достижением электромагнитной физики.
Реальные помехи (другие сигналы или фоновое излучение) могут искажать сигналы наряду с другими эзотерическими проблемами, такими как наведенный шум, перекрестные помехи на ближнем и дальнем концах и другие эффекты, столь же непостижимые для большинства из нас.
.
Кабель Ethernet на самом деле представляет собой тип многожильного кабеля с неэкранированной витой парой (UTP).
Что-то вроде перетягивания каната — кабель неэкранирован (плохо для защиты от помех), поэтому пары проводов свободно скручены вместе (хорошо), чтобы обеспечить некоторую защиту.
Если очень хочется вникнуть, то есть целая дискуссия сколько витков на фут, и какие пары проводов в восьмижильном кабеле надо скручивать между собой что полностью дополняет сегодняшнюю тему какого порядка использовать для отдельных проводов себя.
Во-вторых, та страшилка современных продуктов и систем, с которой мы все рано или поздно сталкиваемся – обратная совместимость или ее отсутствие со старой проводкой, в частности телефонными проводами.
Спойлер. Эти два противоречивых требования приводят к двум конкурирующим решениям.
T568A и T568B — это два разных стандартизированных способа заказа отдельных проводов внутри кабеля Ethernet.
T568A предназначен для обратной совместимости со старыми телефонными проводами; T568B предназначен для лучшей изоляции сигнала и защиты от помех для новых сетевых систем и продуктов.
Так что выбор должен был быть простым — если вам нужна обратная совместимость, используйте T568A, если вы хотите максимальное будущее расширение до более высоких скоростей и более нового оборудования, используйте T568B.
Стационарный? Что это такое?
Быстро вымирающие традиционные телефоны, используемые в жилых домах, используют два медных провода.
В 1973 году компания Bell Telephone представила модульный разъем RJ11, упрощающий установку и замену телефонной проводки. Вместо того, чтобы обматывать отдельный провод вокруг винтовой клеммы, широко распространенный модульный разъем упростил установку телефонов дома и в офисе.
Гнездо RJ11 позволяет использовать телефонный провод с 4 отдельными проводами. Поскольку для телефонной линии требуется только два провода, это означает, что один провод и разъем RJ11 могут обслуживать до двух отдельных физических телефонных линий.
Порядок проводов был разумным. Если у вас есть только одна телефонная линия, то используются только два внутренних контакта в разъеме, а телефонный шнур имеет только два медных провода внутри.
Если у вас есть две линии, то два внешних контакта также используются (всего 4) для отправки двух телефонных звонков по одному телефонному кабелю, который должен быть разделен на другом конце.
Гениально или глупо?
Поскольку для больших домов и офисов требовалось больше линий, модульный разъем RJ11 был переработан, чтобы стать более крупным RJ45, который мы хорошо знаем сегодня.
Все еще предназначенный для использования в телефоне, умные инженеры-механики разработали RJ45 как механическую надстройку RJ11.
Вы можете взять разъем RJ11 и подключить его к большему физическому разъему RJ45. Внутренние 2 провода или 4 провода подключаются к соответствующим контактам, идеально подходящим для однолинейных или двухлинейных телефонных систем.
На этой составной фотографии показано следующее: Слева направо: два одинаковых разъема Ethernet RJ45 рядом друг с другом; Классический двухжильный модульный телефонный шнур серебристо-атласного цвета с разъемом RJ11; Современный кабель Ethernet с 8 жилами и разъемом RJ45.
Если вы посмотрите очень внимательно, вы увидите, как телефонный шнур RJ11 помещается внутри RJ45, не касаясь крайних дополнительных контактов.
Что у тебя на стене?
За последние тридцать лет или около того в большинстве недавно построенных домов была предустановлена «структурированная электропроводка».
Дома предварительно оснащены разъемами RJ45 и проводкой, которая может использоваться как для традиционных стационарных телефонов, так и для сетей передачи данных.
Установив разъемы RJ45 вместо RJ11 и используя кабели для передачи данных, домовладелец может сконфигурировать проводку для телефона, данных или их сочетания.
Чтобы сохранить это двойное использование для передачи данных или телефона, большинство строителей домов для массового рынка предпочитают использовать стандарт T568A.
Только построенные по индивидуальному заказу дома, в которых умная домашняя автоматизация планируется с самого начала, обычно используют T568B, чтобы максимизировать возможности для более высоких скоростей и лучшей изоляции сигнала.
TL;DR
Для большинства домашних сетей это не имеет значения. Либо T568A, либо T568B будут работать нормально и будут работать с высокоскоростными сетями Ethernet со скоростью 1 Гбит/с или даже 10 Гбит/с.
Самое главное, чтобы все было одинаковым для всей вашей инфраструктуры — коммутационных панелей, скрытых проводов, коммутаторов и концентраторов. При расширении или ремонте системы проводки Ethernet в вашем доме или офисе используйте ту же схему проводки, T568A или T568B, которая уже используется.
Инструменты для изготовления собственных кабелей Ethernet
Научиться делать собственные кабели Ethernet несложно. Все необходимые расходные материалы — провод, соединители и инструменты, облегчающие работу, широко доступны.
Если вы делаете только несколько кабелей, у вас может возникнуть соблазн купить самые дешевые необходимые инструменты.
Я видел, как некоторые люди используют бритвенные лезвия, чтобы обрезать и зачищать провода, и небольшую отвертку, чтобы вставить крошечные контакты в концы разъемов, но я категорически не одобряю такую ложную бережливость.
Вот некоторые из моих любимых инструментов для изготовления собственных кабелей Ethernet
Инструмент для зачистки кабелей — действительно прост в использовании, и вы не сможете по ошибке перерезать провода
Для присоединения разъема RJ45, выравнивания отдельных проводов, обжима его , и, гарантируя идеальное соответствие, вы не ошибетесь, выбрав Platinum Tools и их «сквозной» метод. Это намного проще, чем традиционный метод «нажимай до упора».
Сквозная обжимная рамка и матрица RJ45 — Вы будете делать идеальные выводы с первой попытки!
Разъемы RJ45 категории 5e — сквозные для упрощения сборки
Разъемы RJ45 категории 6 — сквозные разъемы категории 6 для длинных пробегов
Наконечник для закрытия
Чтобы не запутаться и не тратить время на поиск в Интернете всего, что вы помните есть две разные схемы подключения Ethernet, но я не уверен, какая из них какая, я использую простую мнемонику:
«B» для бизнеса, поэтому это означает, что «A» должен быть жилым.
Выберите T568B (стандарт для бизнеса) для максимальной скорости и шумоизоляции, T568A (для жилых помещений) для обратной совместимости с проводкой домашнего телефона, независимо от того, есть ли у вас стационарный телефон или нет..
Знать интерфейс RJ45: концепция, цветовые коды и типы кабелей
RJ45 — один из популярных интерфейсов Ethernet, где RJ означает зарегистрированный разъем. Зарегистрированный разъем (RJ) — это стандартизированный интерфейс телекоммуникационной сети. Существует несколько типов интерфейсов зарегистрированных разъемов (RJ), таких как RJ45, RJ11, RJ14, RJ25, RJ45 и т. д. Однако интерфейс RJ45 позволяет подключаться к операторам местной телефонной станции или операторам дальней связи для передачи голоса и данных. В проводной связи большое значение имеет интерфейс RJ45. Он наиболее применим в проводных соединениях витой пары. Доступны различные устройства, совместимые с интерфейсом разъема RJ45, такие как кабели RJ45, коммутаторы с разъемами RJ45 и т.
д. Однако перед использованием или интеграцией этих устройств в вашу сеть Ethernet важно правильно понять интерфейс RJ45. Этот пост предлагает информацию об интерфейсе RJ45, его важности в соединениях Ethernet и связанных с ним устройствах.
В этом интерфейсе число 45 показывает стандарт интерфейса в соответствии со стандартизированными стандартами телекоммуникационных сетей. RJ и 45 вместе образуют RJ45, что указывает на тип разъема разъема, который обычно используется в сетях Ethernet с соединениями по витой паре. Гнездовой разъем RJ45 похож на разъем телефонного кабеля, но немного шире. Он имеет 8 контактов для подключения 8 отдельных кабелей или проводов. Все 8 проводов обозначают 8-позиционный, 8-контактный (8P8C) модульный штекер и интеграцию разъемов. Из 8 контактов 4 контакта действуют как передатчики данных, а остальные 4 контакта действуют как приемники данных.
Интерфейс RJ45 интегрирован с сетевыми коммутаторами для сетей Ethernet. Коммутаторы с разъемами RJ45 подходят практически для любых подключений Ethernet. Разъемы RJ45 и переключатели с разъемами RJ45 чаще всего используются в телекоммуникациях, промышленной автоматизации, подключении центров обработки данных и т. д.
Цветовой код RJ45
8 проводов разъема RJ45 имеют 8 цветовую маркировку, из которых 4 сплошных и 4 отключенных. Провода подразделяются на две разные версии: Т-568А и Т-568Б.
Цветовые коды RJ45 в соответствии со стандартами T-568A и T-568B перечислены ниже.
T-568A T-568B Белый/зеленый с полосками (приемник +) Белый/оранжевый с полосками (передатчик +) Зеленый (приемник-) Оранжевый (передатчик-) Белый/оранжевый с полосками (передатчик +) Белый/Зеленый с полосами (Приемник +) Синий Синий Белый/Синяя полоса Белый/Синий с полосами Оранжевый (Передатчик -) Зеленый (Приемник -) Белый/Коричневый с полосами Белый/Коричневый с полосами Коричневый Коричневый
Типы кабелей RJ45
Кабели RJ45 используются в различных сетях Ethernet.
Однако для коммутаторов с разъемами RJ45 требуются кабели с другими характеристиками. Таким образом, кабели RJ45 подразделяются на следующие категории.
- Категория 5 (Cat5): Кабели RJ45 категории 5 или категории 5 состоят из двух витых пар, обеспечивающих передачу на расстояние до 100 метров. Эти кабели идеально подходят для передачи частоты 100 МГц со скоростью 100 Мбит/с. Усовершенствованная или обновленная версия кабелей категории 5 доступна под названием cat5e, в которой используются 4 кабеля витой пары. Эта версия кабелей категории 5 способна передавать данные на гигабитных частотах на короткое расстояние передачи.
- Категория 6 (Cat6): Кабели этой категории с разъемом RJ45 имеют улучшенное экранирование и строгие стандарты передачи. Эти кабели обеспечивают скорость передачи 1000 Мбит/с на частоте передачи 250 МГц. Модернизированная версия Cat6a предлагает частоту передачи 500 МГц.
- Категория 7 (Cat7): Кабели Cat7 предназначены для передачи на частоте 600 МГц в сетях 10 Gigabit Ethernet.
