Содержание

Распиновка нуль модемного кабеля rs232

Предыстория

RS232 — стандарт асинхронного интерфейса (последовательный порт), являлся в свое время наиболее популярным интерфейсом для цифровых устройств различного назначения. В первых компьютерах его физическое присутствие было обязательным. Даже в настоящее время операционная система Windows способна эмулировать некоторое количество виртуальных COM, не имея их физических реализаций. Некоторые наверное помнят компьютерные мыши, принтеры, сканеры и другие периферийные устройства, подключаемые к компьютеру посредством этого порта.

Сейчас ситуация изменилась, компьютерная периферия подключается к ПК при помощи более быстрых USB портов. Но в устройствах КИП и А, RS232 по праву занимает главенствующее положение, редко можно увидеть цифровой прибор, настраиваемый компьютером без этого интерфейса. Довольно часто RS232 порт служит переходным звеном к RS485 интерфейсу, подключаемому посредством миниатюрного переходника.

Информация по RS232 передается в дуплексном режиме

  • Логический «0» — положительное напряжение от +5 до +15 В
  • Логическая «1» — отрицательное напряжение от -5 до -15 В

В силу конструктивных особенностей, длина линии связи небольшая, обычно не более 10 метров.

Первоначально разъем RS232 интерфейса проектировался как 25-и контактный. В этом DB25 разъеме предусматривался и вторичный RS232 последовательный канал. Но на практике, реализовался только один канал. Компьютеры, в которых были представлены оба канала были очень редки, например Sun SparcStation 10/20 и Dec Alpha Multia. Также на некоторых модемах присутствовал вторичный канал, он сигнализировал статус модема, в то время когда первичный был занят передачей данных. В наше время, более прижилась 9-и контактная DB9 версия RS232.

Распиновка разъема RS232

На схеме 25-и контактного разъема RS232 черным цветом отмечены выводы, общие для обоих типов разъемов. На рисунке и таблице ниже показана распайка переходника с 25-контактного разъема на 9-и контактный.

Переходной кабель с 25 pin RS232 на 9 pin

DB9 DB25 Назначение
1 8 Data carrier detect
2 3 Receive data
3 2 Transmit data
4 20 Data terminal ready
5 7 Signal ground
6 6 Data set ready
7 4 Request to send
8 5 Clear to send
9 22 Ring indicator

Заглушка для RS232

Ниже представлена распайка разъемов RS232 для тестирования компьютерного последовательного порта. Линии данных и квитирования соединены. В этом случае, посылаемые данные немедленно возвращаются назад и анализируются стандартным программным обеспечением проверки последовательного порта.

DB9 DB25 Назначение
1 + 4 + 6 6 + 8 + 20 DTR -> CD + DSR
2 + 3 2 + 3 Tx -> Rx
7 + 8 4 + 5 RTS -> CTS

Нуль-модемные кабеля для RS232

Простейшим способом соединить между собой два компьютера является использование нуль-модемного кабеля RS232. Для простого решения достаточно трехпроводной схемы RS232, где один провод является сигнальной землей, второй — приемником, третий — передатчиком. Но в зависимости от типа программного обеспечения, может потребоваться какой-то вид квитирования. Ниже представлены наиболее популярные типы нуль-модемных кабелей для RS232.

Простой нуль-модемный кабель без квитирования

Эта простейшая распайка кабеля не позволяет осуществить контроль приема-передачи данных на «железном уровне», но на программном уровне контроль возможен с помощью анализа XOFF и XON символов. Далеко не все программы способны работать с таким кабелем. Это скорее теоретическая концепция. Существуют также конструкции кабелей с симуляцией квитирования на «заглушке» и частичным квитированием без возможности контроль приема-передачи данных на «железном уровне». Ниже представлена распайка кабеля RS232 с полным квитированием, рекомендованная Microsoft.

Нуль-модемный кабель RS232 с полным квитированием

Здесь используются семь жил, и эта распайка RS232 стала по существу стандартной.

Полный нуль-модемный кабель используется для обмена данными с устройствами, которые не имеют сигналов контроля передачи данных, и соответвенно программное управление осуществляется с использованием XON/XOFF.

Нуль-модемный кабель может служит в том числе и для связывания двух компьютеров и практически соответствует двум компьютерам, соединенным модемами. Например, для связи двух компьютеров с помощью NortonComander при запущенной на обоих ПК программой DESK.EXE

Скачать распайку полного нуль-модемного кабеля — СОМ — скачать распайку нуль модемный провод распайка:

9 контактный коннект — com9:

Пин 9 не используется.

В некоторых справочниках предлагается вариант с соединенными между собой с каждой стороны разъемов 1+7 пины (1+7 — 8; 8 — 1+7).

Экраны, как правило, так же при возможности соединяются. Но с редчайших случаях, как я уже описывал на примере с фискальными регистраторами и китайскими компьютерами- системниками, были случаи, когда компьютер — устройство не работал с кабелем с заземлением и потом годами работал, когда заземление в кабеле убирали (корпус-корпус заъема).

25 пиновый разъем штекера com25:

Экраны, как правило, так же при возможности соединяются.

В некоторых справочниках предлагается вариант с соединенными между собой с каждой стороны разъемов 6+8 пины (6+8 — 20; 20 — 6+8).

Про RS-232 (распайка кабелей, разъемов, краткое описание)

Распайка «модемного» кабеля интерфейса RS-232C

Обмен данными и интерфейс RS-232

Устранение неполадок при связи через RS-232

Контакты разъема DB-9 интерфейса RS-232C

Распайка «нуль-модемного» кабеля интерфейса RS-232C

Распайка кабеля RS-232C для коммутаторов Kramer

При работе в потенциально зашумлённых условиях нам нужны надёжные средства для передачи данных. Самым распространённым стандартом всё ещё остаётся архаичный RS-232C (Recommended Standard 232 Version С), принятый ассоциацией электронной промышленности EIA (Electronic Industries Association) в августе 1969 г.
Достоинства RS-232:
• Популярность — все компьютеры РС (но не Mac) оборудованы по крайней мере одним портом RS-232
• Лёгкость приобретения готовых кабелей
• Возможность применения аппаратного управления процессом передачи (зачастую не используется!)
Недостатки RS-232:
• Связь типа «точка-точка» (DTE? DCE)

• Низкая, по современным меркам, скорость (обычно 9600 бод [бит в секунду])
• Работает только на небольших расстояниях (до 10 м)
Состав линий связи между устройствами DTE и DCE точно не определён. Стандарт описывает функции до 25 соединительных линий, но не указывает, должна или не должна использоваться та или иная линия. Лучше (технологически) обстоят дела в стандарте RS-422. По этому стандарту связь осуществляется по двум парам проводов, а передаваемый сигнал может приниматься более чем одним устройством. Согласно стандарту RS-485 (улучшенный RS-422) используется одна пара проводов, которая используется для передачи или приёма многими устройствами.
Характеристики и преимущества RS-422 / RS-485:
• Может использоваться для многоточечных соединений
• Является стандартном де-факто для значительной части вещательной видео индустрии!
• Может использоваться на расстояниях до 1,2 км
• Высокая помехоустойчивость за счёт использования дифференциальных (балансных) линий связи
Удлинитель линии связи KRAMER VP-43 Range Extender:
Предназначен для преодоления ограничений по расстоянию для наших продуктов, имеющих управление через RS-232.
Осуществляет преобразование в интерфейс RS-422, а затем назад, в RS-232, что позволяет использовать в качестве физического носителя две пары проводов.
Может быть использован для увеличения расстояния связи для любого нуль-модемного соединения RS-232.
Также может быть использован для управления нашими изделиями через RS-422, либо к качестве преобразователя общего назначения из RS-232 в RS-422 и обратно.
Работает во всех режимах связи (число битов, скорость, чётность и т. д.) и не требует настройки этих параметров.
Расширитель портов KRAMER VP-14 Port Extender:
Предназначен для преодоления ограничения интерфейса RS-232, который может осуществлять только соединения типа «точка-точка». Позволяет осуществлять связь между несколькими устройствами с интерфейсами RS-232.
Данные, которые поступают на любой из портов устройства, пересылаются на остальные 3 порта.
Может быть использован для управления коммутатором от 3 устройств DTE (например, компьютеров).
Работает во всех режимах связи (число битов, скорость, чётность и т. д.) и не требует настройки этих параметров.

Ниже приведены меры, которые могут помочь разрешить проблемы, возникающие при связи с устройствами Kramer через интерфейс RS-232.
1. Убедитесь, что между устройством (коммутатором, маршрутизатором) и управляющим компьютером (РС) установлено нуль-модемное соединение.
Проще всего (при использовании 25-контактного порта на РС) использовать нуль-модемный адаптер, прилагаемый к устройству. Подключите такой переходник 25-контактным разъёмом к последовательному порту РС, после чего прямым кабелем — т. е. с распайкой один к одному — соедините 9-контактный разъём адаптера с последовательным портом на устройстве. (Если адаптер используется с неполным кабелем, то необходимо, как минимум, соединить на 9-контактных разъёмах с обоих концов: контакт 2 с контактом 2, 3 — с 3 и 5 — с 5.)

При непосредственном подключении 25-контактного порта на РС к 9-контактному разъёму на устройстве (т. е. без нуль-модемного адаптера) соедините следующее:
• Контакт 2 на 25-контактном разъёме — с контактом 2 на 9-контактном
• Контакт 3 на 25-контактном разъёме — с контактом 3 на 9-контактном
• Контакт 7 на 25-контактном разъёме — с контактом 5 на 9-контактном
• Закоротите вместе контакты 6 и 20 на 25-контактном разъёме
• Закоротите вместе контакты 4, 5 и 8 на 25-контактном разъёме
При непосредственном подключении 9-контактного порта на РС к 9-контактному разъёму на устройстве соедините следующее:
• Контакт 2 на разъёме РС — с контактом 3 на разъёме устройства
• Контакт 3 на разъёме РС — с контактом 2 на разъёме устройства
• Контакт 5 на разъёме РС — с контактом 5 на разъёме устройства
• Закоротите вместе контакты 4 и 6 на разъёме РС
• Закоротите вместе контакты 1, 7 и 8 на разъёме РС
2. Убедитесь, что на устройстве правильно выставлены все DIP-переключатели.
3. Убедитесь, что установки для скорости передачи данных на РС и на устройстве совпадают, а на РС выбран правильный com-порт.
4. Если несколько устройств используются одновременно, убедитесь, что все они включены. Если в системе, работающей по схеме «ведущий/ведомый» (master/slave), какое-либо из устройств выключено, обмен в такой системе не будет надёжным.
5. Если в устройстве имеется функция «DISABLE TXD» (Отключить TXD), убедитесь, что эта функция выключена; аналогично, если для «отключения ответа» используется DIP-переключатель, убедитесь, что ответ разрешён.
6. Контакт 3 на разъёме RS-232 устройства используется для отправки данных в РС (это TXD устройства и RXD на РС). Контакт 2 на разъёме устройства используется для приёма данных от РС (это RXD устройства и TXD на РС). Может оказаться полезным с помощью цифрового запоминающего осциллографа убедиться в том, что устройство передаёт/принимает данные на указанных контактах.
7. В большинстве устройств используется «двунаправленный» протокол обмена. Это значит, что один и тот же код используется как для передачи в устройство команды на выполнение определённого действия, так и в качестве ответа от устройства (в РС) при нажатии кнопки на его передней панели для выполнения аналогичного действия. Например, если пользователь нажал кнопки и скоммутировал вход 4 на выход 5, устройство посылает в компьютер шестнадцатеричный код 7В; в то же время при получении устройством кода 7В оно также отработает подключение входа 4 на выход 5. Для такого протокола может оказаться полезным анализировать коды, посылаемые устройством при нажатии кнопок на его передней панели с тем, чтобы разобраться в протоколе обмена.
8. При устранении неполадок может оказаться полезным применять коммуникационную программу вроде Procomm или Viewcom чтобы вначале проанализировать коды, посылаемые устройством. Затем можно попробовать посылать такие коды назад (см. пункт 7), проверяя, что устройство правильно на них реагирует. Наконец, можно послать код, по которому устройство вернёт своё состояние.
9. Если должна использоваться написанная пользователем программа, по возможности вначале с помощью фирменной программы убедитесь в том, что связь между РС и устройством работает нормально.
10. Для оборудования, в котором управление через RS-232 предусмотрено в качестве опции и вводится установкой дополнительной аппаратной платы, проверьте, что такая плата правильно установлена (как описано в руководстве). В частности, для серии коммутаторов Х02 проверьте прямой кабель, подключаемый к модулю, и убедитесь, что на разъёмах нет замятых контактов.
11. Некоторые устройства могут получать управление от других элементов оборудования и могут настраиваться на работу через RS-232 с таким оборудованием, а не с компьютером. В этом случае необходимо правильно настроить устройство. Например, модели BC-2216 и BC-2616 (матричные коммутаторы звуковых сигналов 16X16) настраиваются на заводе (по умолчанию) на работу с BC-2516 (матричным коммутатором видео 16X16). В этом случае звуковая матрица получает управление от РС через видеоматрицу. Если звуковой матрицей надо управлять независимо, её следует соответственно перенастроить (на работу в режиме устройства, переключающего «только звук»).
12. Если необходимо выслать несколько команд, то перед отправкой дополнительной команды следует убедиться в том, что устройство отработало предыдущую команду. Для этого дождитесь получения ответа на предыдущую команду перед отправкой следующей.
13. Убедитесь в том, что для связи с устройством используется настоящий интерфейс RS-232! Некоторое оборудование (например, стандартный последовательный порт Macintosh), хотя и аналогичен RS-232, использует иные режимы обмена данными.
14. При использовании РС с операционной системой Windows NT4.0 (и ниже) следует принять дополнительные меры. Эта система не имеет функции «plug and play» и поэтому настройка портов компьютера в ней — непростая задача. Обратитесь к документации на Windows NT! Даже если Ваша программа работает на компьютере с иной операционной системой, возможно, что под Windows NT порт не будет правильно инициализироваться.
15. Учтите, что рабочее расстояние для RS-232 (по определению) не превышает 10 метров! Если требуется большая длина связи, следует использовать наш «удлинитель линии связи» VP-43.
16. По определению, интерфейс RS-232 предназначен для осуществления обмена между 2 портами (в нашем случае это РС и коммутатор). Если надо соединить вместе несколько устройств с интерфейсами RS-232, можно использовать VP-14 (например, если коммутатором надо управлять от 2-х компьютеров и контроллера BC-2000).
(ПРИМЕЧАНИЕ: Для некоторых изделий из нашей линейки допускается управление несколькими такими устройствами при их последовательном соединении прямыми кабелями — что кажется неправильным в свете вышесказанного! На самом деле мы настраиваем устройства в режимы «ведущий/ведомый» (master/slave), при этом с компьютером через RS-232 связано только одно, ведущее устройство. При таком включении ведущее устройство передаёт информацию на и от РС к ведомым устройствам, а интерфейсом RS-232 порты оказываются связанными попарно.)

APC Smart UPS DB9 cable распиновка и описание @ pinoutguide.com

Should be compatible with:

  • Back-UPS Pro    BP650, BP650S, BP650SC, BP420, BP420S, BP420SC, BP280S (also compatible with  940-0095B cable)
  • Smart-UPS 3G    SU420NET, SU620NET, SU700NET, SU1000NET, SU1400NET, SU2200NET, SU3000NET, SU2200XLNET, SU2200XLTNET, SU3000TNET, SU5000T, SU1400RMXL3U, SU2200RM3U, SU2200RMXL3U, SU2200RMXLNET, SU2200RMXLTNET, SU3000RM3U, SU3000RMNET, SU3000RMT3U, SU3000RMXL3U, SU5000, SU5000RMT5U
  • Smart-UPS 3.5G    SU700RM2U, SU1000RM2U, SU1400RM2U
  • Smart-UPS 3.6G(Serial)    SUA1000, SUA1500, SUA750XL, SUA1000XL
  • Smart-UPS 4.0G(Serial)    SUA2200, SUA2200RM2U, SUA3000, SUA3000RM2U, SUA3000RMT2U
  • Smart-UPS SC    SC420, SC620
  • Matrix    MX3000, MX5000, MX3000XR, MX5000XR



APC Part# 940-0024A, 940-0024B, 940-0024C, 940-0024D, 940-1524  cable scheme

According to APC forum, letter suffix is related to (change of?) manufacturer or revision, not wiring, and cables are electrically interchangable.

‘Simple scheme’ diagram further below looks correct for 940-0024 & A,B,C or D revisions and 940-1524 which is 15′ long cable; and matches what viewed on a third-party site.



Simple scheme (APC 940-1524D cable)

UPS
Signal Name
DB-9 Male
(UPS end)
DB-9 Female
(PC end)
PC
Signal Name
TX / AC Fail 2 2 Rx, Received Data
RX / Shutdown 1 3 Tx, Transmitted Data
Common 9 5 GND

At the PC end: pins 1,4 (DCD, DTR) shorted; pins 7,8 (RTS, CTS) shorted.
DB-9 shells are also connected.

The 9,1,2 pins look OK for the basic mode, but the smart mode seems to need extra components.
4+9=GND
8=25V
7=5V





Alternative scheme. Smart UPS Console Cable  APC part # is unknown.

DB 9 PC Male

UPS DB 9 Female

Comment

1 & 2

2

RX??  Short Pins 1 & 2 on PC side connect to Pin 2 on UPS side

3

1

TX ??

4

N/C

No Connection

5

9

GND

6

N/C

No Connection

7 & 8

N/C

Short Pin 7 & 8 on PC side.

Terminal Set Up:

2400 baud 8 bit no parity 1 stop no handshake.

Apply the port settings to establish the connection.
 Press 3-5 times to display the username prompt.
The default SmartUPS username is apc and default password is apc



Top 19 com rs232 распиновка mới nhất 2022

  • Tác giả: morflot.su

  • Ngày đăng: 7/3/2021

  • Đánh giá: 4 ⭐ ( 34970 lượt đánh giá )

  • Đánh giá cao nhất: 5 ⭐

  • Đánh giá thấp nhất: 2 ⭐

  • Tóm tắt: Содержание Standard RS232 data packetSample RS232 serial port device. How serial mouse worksPC RS232 serial mouse voltage levels:Serial device hardware implementationSerial mouse pinout explanationRS232 serial data parameters and packet formatРАСПИНОВКА RS-232Нуль модемный кабель(распиновка)РАСПИНОВКА LPT & CENTRONICS ПОРТОВвсе о спутниковом телевиденииКак сделать самому нуль модемный кабель (RS232) шнур для прошивки тюнера своими руками? RS-232, is a standard introduced in 1960 for serial communication transmission of data. It formally defines the signals connecting between a DTE (data terminal equipment) such as a computer terminal, and a DCE (data communication equipment), such as a modem. The RS-232 standard had been commonly used in computer serial ports. The standard defines the electrical characteristics and timing of signals, the meaning of signals, and the physical size and pinout of connectors. PC serial port is based on RS-232 standard, you may find signals details in the RS-232 interface pinout. RS-232, when compared to later interfaces such as RS-422, RS-485 and Ethernet, has lower transmission speed, short maximum cable length, large voltage swing, large standard connectors, no multipoint capability and limited multidrop capability. In modern personal computers, USB has displaced RS-232 from most of its peripheral interface roles. Many computers no longer come equipped with RS-232 ports (although some motherboards come equipped with a COM port header that allows the user to install a bracket with a DE-9 port) and must use either an external USB-to-RS-232 converter or an internal expansion card with one or more serial ports to connect to RS-232 peripherals. Nevertheless, thanks to their simplicity and past ubiquity, RS-232 interfaces are still used — particularly in industrial machines, networking equipment, and scientific instruments where a short-range, point-to-point, low-speed wired data connection is adequate. This PC serial port interface is single ended (interconnect two devices only, via RS232 serial cable), the data rate is less than 20 kbps. RS232 is the voltage loop serial interface with full-duplex communication represented by voltage levels with respect to system ground. A common ground between the PC and the associated device is necessary. Hot-plug isn’t supported, but sometimes allowed. Nowdays only 9-pin connector is still in use for PCs. DE-9 Pin Signal Name Dir Description 1 DCD Data Carrier Detect 2 RXD Receive Data 3 TXD » src=»https://pinouts.ru/images/arrowr.gif» /> Transmit Data 4 DTR » src=»https://pinouts.ru/images/arrowr.gif» /> Data Terminal Ready 5 0V/COM 0V or System Ground 6 DSR Data Set Ready 7 RTS » src=»https://pinouts.ru/images/arrowr.gif»0.96039603960396″>

    Khớp với kết quả tìm kiếm: Sample RS232 serial port device. How serial mouse works. Typical PC mouse controlling system has the following parts: sensors -> mouse controller -> …… xem ngay

  • Схема распайки rs 232 — Bitbucket

    ———————————————————
    >>> СКАЧАТЬ ФАЙЛ <<<
    ———————————————————
    Проверено, вирусов нет!
    ———————————————————

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    .

    Распайка com — rs232 порта, распиновка кабелей касс, схемы шнуров принтеров, разъемов весов, денежных ящиков, компьютерного порта USB. 0 модемный кабель распайка. распайка ком порта rs-232. ноль. (можно и другой какой есть под рукой телефонный нормально), схемы и умелые руки. По крайней мере, всегда был хотя бы один разъем «RS-232». rs_232. Рис. 1. usb_sh. Рис. 5. Схема преобразователя «USB — COM». Распайка нуль-модемного кабеля (RS232). Для наглядности дана схема, но обратите внимание, что паять надо ориентируясь на. и сама распайка RS-232 для нуль-модэмного кабеля. DSB 300v, если там нет RS 232 ? если да то какая схема распайки кабеля со стороны ресивера? ВНИМАНИЕ! Данная информация собрана из различных источников. Мы не в состоянии проверить работу всех схем и устройств приведенных ниже и. Сигналы RS232, включая сигналы обслуживания модемов, могут. Голимая реклама магазина, ты покажи схемы, контроллеры да как. Страница 1 из 2 — Схема распайки порта на катере PCut (KCUT. Правильная распайка кабеля RS-232 для китайских плоттеров. Page 1 of 2 — Схема распайки COM Port — RS422 — posted in. C com порта на RS422 нужен интерфейс конвертер RS 232/422, который. Представлена распайка, распиновка и описание выводов популярного. На схеме 25-и контактного разъема RS232 черным цветом отмечены выводы. Нужна схема распайки именно такой системы RS-232(fameli)-USB в нете данной схемы не нашел, быть может кто то сталкивался с. RS-232 — интерфейс передачи информации между двумя устройствами на расстоянии до. В схеме соединений вход замкнут на выход DTR (конт.4). и позволяет использовать его в связке с другими портами, например, usb. В этой статье мы говорим о 9-ти жильном кабеле, т.е. распиновке rs232 db9. Назначение выводов разъёма последовательных интерфейсов RS-232. Схема кабеля для интерфейса RS-232 (распайка кабеля, распайка разъема) может различаться. Маркировка проводников нанесена на щильдике блока БПДД-RS485П. Цепь N. Схема подключения БПДД-RS232 — ВИС.Т-НС*. RS-232 — это стандартный электрический интерфейс для. Распиновка RS- 232 показана в таблице ниже. Распайка полного нуль-модемного кабеля. Распайка нуль-модемного кабеля (RS232-). Распайка кабеля, соединяющего коммутатор производства компании ЛЭС. Схема. Схема распайки кабеля. Signal Type. 1. N/A. 2. AC Failure (Contact Closure). 3. N/A. 4. Common. 5. Battery Low (Contact Closure). 6. Rx (RS232) and Turn Off UPS (Contact Closure ). 7. RS-232 (COM-порт) – последовательный порт интерфейса общего назначения, который ранее очень часто использовался для любого типа устройства. В системе «Орион» интерфейс RS-232 используется для подключения пульта. Схема подключения пульта «С2000»/ «С2000М» к персональному.

    Описание и распиновка интерфейсов RS-232/RS-485 в ER108 V1 И V2 : Техническая поддержка

    В данной статье рассматривается описание и распиновка последовательных интерфейсов следующих моделей конвертеров

    1. TELEOFIS ER108 ETHERNET — RS-232/RS-485

    2. TELEOFIS ER108 V2 ETHERNET – RS-232/RS-485/RS-422


    1. TELEOFIS ER108 ETHERNET — RS-232/RS-485

    Таблица 1 — Описание контактов внешних разъемов ER108 V1

    Номер контакта

    Обозначение

    Назначение
    Назначение контактов клеммного блока
    1

    Земля
    2
    +
    Положительный вход внешнего питания
    3
    B
    Сигнал «B-» линии RS-485
    4
    A
    Сигнал «А+» линии RS-485
    Назначение контактов разъема DB9-M интерфейса RS-232
    1
    NC
    Не используется
    2
    RXD
    Вход «RX»
    3
    TXD
    Выход «TX»
    4
    DTR
    Выход «DTR»
    5
    GND
    Земля
    6
    DSR
    Вход «DSR»
    7
    RTS
    Выход «RTS»
    8
    CTS
    Вход «CTS»
    9
    NC
    Не используется
    Светодиодная индикация
    Индикатор горит красным
    Питание подключено
    Индикатор горит желтым цветом дополнительно к красному
    Установлено TCP- соединение с сервером (клиентом)
    Индикатор однократно мигает желтым цветом
    Сброс настроек на заводские значения

    2. TELEOFIS ER108 V2 ETHERNET – RS-232/RS-485/RS-422

    Таблица 2 — Описание контактов внешних разъемов ER108 V2

    Обозначение
    Контакт
    Описание
    Назначение контактов клеммных блоков

    XP1

    A1
    Сигнал “A+” линии RS-485 (1) Выход Y+ линии RS-422
    B1
    Сигнал “B-” линии RS-485 (1) Выход Z- линии RS-422
    T1
    Вывод подключаемого терминального резистора 1 (для подключения замкнуть с выводом B1, сигнал “B-”)
    G
    Земля
    V
    Положительный вход внешнего питания

    XP2

    A2
    Сигнал “A+” линии RS-485 (2) Вход A+ линии RS-422
    B2
    Сигнал “B-” линии RS-485 (2) Вход B- линии RS-422
    T2
    Вывод подключаемого терминального резистора 2 (для подключения замкнуть с выводом B2, сигнал “B-”)
    G
    Земля
    O1
    Выход 7,5 В для питания внешних устройств
    Назначение контактов разъема DB9-F интерфейса RS-232
    1DCD
    Выход “DCD”
    2TXD
    Выход “TX”
    3RXD
    Вход “RX”
    4DTR
    Вход “DTR”
    5GND
    Земля
    6DSR
    Выход “DSR”
    7RTS
    Вход «RTS»
    8CTS
    Выход “CTS”
    9RING
    Выход “RING”

    Сопутствующие статьи:

    Как подключиться к конвертеру ER108?

    Версии конвертеров ER108 и их отличия

    Как сбросить настройки конвертера ER108?


    Дополнительная информация

    Конвертер TELEOFIS ER108-L4U

    Конвертер TELEOFIS ER108-R4U2 V2

    Краткое руководство пользователя Конвертер TELEOFIS ER108-L4U

    Краткое руководство пользователя Конвертер TELEOFIS ER108-L4U V2

    Разъем стандарта rs 232. Распиновка COM порта(RS232)

    RS -232 – это название стандарта (RS– рекомендуемый стандарт, 232 – его номер), который был разработан в 60-х годах прошлого века для подключения к компьютеру внешних устройств (принтера, сканера, мыши и др.), а также связи компьютеров между собой. ИнтерфейсRS-232 разрабатывался для соединения устройств двух видов: терминального и связного. Терминальное оборудование (DTE), например компьютер, может посылать или принимать данные по последовательному интерфейсу. Связное оборудование (DCE) понимается как устройство, которое может практически реализовать последовательную передачу данных.

    Наиболее часто в качестве DCEиспользуется модем, организующий обмен информацией с использованием телефонных линий связи. Возможно также соединение двухDTE-устройств, например, компьютеров непосредственно с помощью интерфейсаRS-232 без использования модемов. СтандартRS-232 описывает виды и параметры сигналов, способы их передачи, типы разъемов.

    Разъемы RS -232. Применяются 25-контактный разъемDB-25 или более компактный 9-контактный вариантDB-9.

    Сигналы RS -232. Стандарт предусматривает асинхронный и синхронный режимы обмена, но в настоящее время практически используется только асинхронный, тем более, чтоCOM-порты поддерживают только асинхронный режим. В интерфейсе имеются две линии сигналов последовательных данных:TxD– передаваемые иRxD– принимаемые, а также несколько линий сигналов управления:RTSиCTS– первая пара квитирования,DTRиDSR– вторая пара квитирования,DCDиRI– сигналы состояния модема. Имеется общий проводSG- сигнальное заземление и линияPG– защитное заземление (корпус).

    В интерфейсе используется небалансный метод передачи сигналов с несимметричными передатчиками и приемниками. Соединение передатчика и приемника приведено на рис. 14.1, где приняты следующие условные обозначения: T(Transmitter) – передатчик;R(Receiver) – приемник;TI(TransmitterInput) – цифровой вход передатчика;RO(ReceiverOutput) – цифровой выход приемника;U T – линейное напряжения на выходе передатчика иU R – на входе приемника.

    Рис. 14.1. Соединение передатчика и приемника в интерфейсе RS-232

    Уровни сигналов на выходах передатчиков должны быть в диапазоне от -15 до -5 В для представления логической 1 и в диапазоне от +5 до +15 В для представления логического 0. На практике величина напряжений логических уровней сигналов не превышает ±12 В.

    Форматы передачи данных. В интерфейсе RS-232 используется асинхронный метод передачи последовательных данных. В отсутствие передачи сообщений линии данных находятся в состоянии логической 1. Сообщения передаются кадрами. Каждый кадр состоит из стартового бита, битов данных, бита паритета и стоповых битов. Старт-бит всегда имеет уровень логического 0. Количество битов данных по стандарту может быть 5, 6, 7 и 8. Чаще всего используются 8 или 7 битов. Количество стоп-битов: 1 или 2. Стоповые биты всегда имеют уровень логической 1. Биты данных передаются, начиная с младшего. Скорость передачи в RS-232 может выбираться из ряда: 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с. Синхронизация генератора приемника осуществляется в момент поступления старт-бита из линии связи от передатчика.

    Для преобразования параллельных данных в последовательные и наоборот, устройства, подключаемые к интерфейсу RS-232, должны иметь модуль универсального асинхронного приемопередатчика UART. Этот модуль работает, как правило, с сигналами ТТЛ-уровней. Для преобразования этих сигналов в уровни интерфейса RS-232 и наоборот используются передатчики и приемники.

    Соединение устройств интерфейса. Стандарт RS-232 предполагает непосредственное соединение контактов разъемов устройств DTE и DCE. Если аппаратура DTE, например, два компьютера подключаются без модемов, то их разъемы соединяются между собой нуль-модемным кабелем. При этом возможно несколько вариантов подключения. На рис. а приведено соединение с полным протоколом квитирования. Оно требует 7 проводов кабеля. На рис. б приведен пример нуль-модемного соединения, которое требует только трех проводов кабеля для двустороннего обмена данными. Для того, чтобы устройства могли передавать данные по интерфейсу, их выходы RTS соединяются со своими входами CTS, а выходы DTR – со своими входами DSR и DCD. Таким образом, оба устройства DTE-1 и DTE-2 всегда будут готовы к передаче.

    Соединение компьютеров нуль-модемным кабелем:

    а) — с полным протоколом квитирования; б) — без сигналов квитирования

    Управление потоком данных означает возможность остановить, а после этого возобновить передачу данных без их потери. Могут использоваться два варианта протокола: аппаратный и программный.

    Аппаратный протокол управления потоком обычно использует пару сигналов квитирования RTS/CTS. При этом контакт RTS разъема одного устройства соединяется с контактом CTS разъема другого устройства. На рис. 14.3,а приведена схема подключения устройства DTE-1 (например, компьютера) к устройству DTE-2 (например, принтеру или контроллеру) при односторонней передаче.

    Когда приемник (DTE-2) готов к приему, он устанавливает сигнал на контакте своего разъема RTS. Передатчик (DTE-1), получив этот сигнал на контакте CTS своего разъема, передает очередной байт данных. Если сигнал CTS на разъеме передатчика будет сброшен, то он прекращает передачу. Сообщение, которое уже начало передаваться, задержать сигналом CTS невозможно. Если необходима двусторонняя передача (дуплексный обмен), то аппаратный протокол требует перекрестного соединения линий RTS и CTS, как показано на рис. 14.3,б.

    Программный протокол управления потоком заключается в посылке принимающей стороной специальных символов останова передачи XOFF и возобновления передачи XON. При этом предполагается наличие двунаправленного канала обмена данными. Работу этого протокола можно описать следующим образом. Передающее устройство посылает данные на контакт своего разъема TxD, а приемное принимает их с контакта RxD своего разъема. Если приемное устройство не может принимать данные, то оно посылает на линию связи (контакт TxD) байт-символ XOFF. Передатчик, приняв этот символ с контакта RxD, останавливает передачу. Затем, когда принимающее устройство снова становится готовым к приему данных, оно посылает байт-символ XON. Приняв его, передающее устройство возобновляет передачу.

    Рис. 14.3. Соединение двух DTE с аппаратным протоколом управления потоком RTS/CTS: а) — при односторонней передаче; б) — при двусторонней передаче

    Длина соединительного кабеля. Длина кабеля влияет на максимальную скорость передачи информации. Максимальная длина стандартного кабеля 15 метров при скорости передачи 19200 бит/с. При уменьшении скорости передачи длина кабеля может быть существенно увеличена.

    Достоинства интерфейса RS -232 : большой парк работающего оборудования, использующего этот стандарт; простота и дешевизна соединительного кабеля; простота и доступность программного обеспечения для работы с интерфейсом.

    Недостатки интерфейса : невысокая скорость обмена; малая длина соединительного кабеля; невысокая помехоустойчивость; интерфейс предназначен для соединения, как правило, только двух устройств (передатчика и приемника).

    Этот стандарт соединения оборудования был разработан в 1969 году рядом крупных промышленных корпораций и опубликован Ассоциацией электронной промышленности США (Electronic Industries Association — EIA). Международный союз электросвязи ITU-T использует аналогичные рекомендации под названием V.24 и V.28.

    Интерфейс RS-232 обеспечивает соединение двух устройств, одно из которых называется DTE (Data Terminal Equipment) — ООД (Оконечное Оборудование Данных) и второе — DCE (Data Communications Equipment) — ОПД (Оборудование Передачи Данных).
    Как правило, DTE (ООД) — это компьютер, а DCE (ОПД) — это модем, хотя RS-232 использовался и для подключения к компьютеру периферийных устройств (мышь, принтер, прибор), и для соединения с другим компьютером или контроллером. Обозначения DTE и DCE используются в названиях сигналов интерфейса и помогают разобраться с описанием конкретной реализации.

    Интерфейс RS-232 (стандарт EIA-232) использует 25 контактные разъемы DB и служит для подключения последовательных устройств DTE и DCE (как в синхронном, так и в асинхронном режиме). Существуют также варианты этого интерфейса для 26-контактного разъема UD-26 (EIA-232-E/RS-232E ALT A) и усеченный вариант — для 9-контактного DB-9 (EIA-574) и RJ-45 (EIA-561) наиболее распространенные в настоящее время.

    Контакт

    Сигнал

    От устройства DCE

    К устройству DCE

    Передача (Transmitted Data, TD)

    Прием (Received Data, RD)

    Запрос на передачу (Request to Send, RTS)

    Готовность к передаче (Clear to Send, CTS)

    Готовность данных (Data Set Ready, DSR)

    Сигнальная » земля » (Signal Gnd/Common Return)

    Детектирование несущей (Rcvd. Line Signal Detector, CD, DCD)

    Тестовое напряжение (+)

    Тестовое напряжение (-)

    Не используется

    Детектирование несущей, возврат (Rcvd. Line Signal Detector, CD)

    Готовность к передаче, возврат (Secondary Clear to Send)

    Передача, возврат (Secondary Transmitted Data)

    Прием, возврат (Secondary Received Data)

    Тактирование приема (Receiver Sig. Element Timing, RSET)

    Локальный шлейф (LL)

    Запрос на передачу, возврат (Secondary Request to Send)

    Готовность терминала (Data Terminal Ready, DTR)

    Детектирование качества сигнала (Sig. Quality Detector)

    Индикатор вызова (Ring Indicator)

    Выбор скорости (Data Sig. Rate Selector (DCE))

    Тактирование передачи (Transmitter Sig. Element Timing, TSET)

    Не используется

    D — данные, C — управление, T — синхронизация

    Широко используемый последовательный интерфейс синхронной и асинхронной передачи данных, определяемый стандартом EIA RS-232-C и рекомендациями V.24 CCITT. Изначально создавался для связи центрального компьютера с терминалом. В настоящее время используется в самых различных применениях.

    Интерфейс RS-232-C соединяет два устройства. Линия передачи первого устройства соединяется с линией приема второго и наоборот (полный дуплекс). Для управления соединенными устройствами используется программное подтверждение (введение в поток передаваемых данных соответствующих управляющих символов). Возможна организация аппаратного подтверждения путем организации дополнительных RS-232 линий для обеспечения функций определения статуса и управления.

    Порядок обмена по интерфейсу RS- 232C

    Наименование

    Направление

    Описание

    Контакт
    (25-конт. разъем)

    Контакт
    (9-конт. разъем)

    Carrier Detect
    (Определение несущей)

    Receive Data
    (Принимаемые данные)

    Transmit Data
    (Передаваемые данные)

    Data Terminal Ready
    (Готовность терминала)

    System Ground
    (Корпус системы)

    Data Set Ready
    (Готовность данных)

    Request to Send
    (Запрос на отправку)

    Clear to Send
    (Готовность приема)

    Ring Indicator
    (Индикатор)

    Интерфейс RS- 232C предназначен для подключения к компьютеру стандартных внешних устройств (принтера, сканера, модема, мыши и др.), а также для связи компьютеров между собой. Основными преимуществами использования RS- 232C по сравнению с Centronics являются возможность передачи на значительно большие расстояния и гораздо более простой соединительный кабель. В то же время работать с ним несколько сложнее. Данные в RS- 232C передаются в последовательном коде побайтно. Каждый байт обрамляется стартовым и стоповыми битами. Данные могут передаваться как в одну, так и в другую сторону (дуплексный режим).

    Компьютер имеет 25-контактный (DB25) или 9-контактный (DB9) разъем для подключения RS- 232C . Назначение контактов разъема приведено в таблице.

    Назначение сигналов следующее:
    FG — защитное заземление (экран).
    TxD — данные, передаваемые компьютером (логика отрицательная).
    RxD — данные, принимаемые компьютером (логика отрицательная).
    RTS(Request to Send) — сигнал запроса передачи. Активен во все время передачи.
    CTS(Clear to Send) — сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника.
    DSR — готовность данных. Используется для задания режима модема.
    SG — сигнальное заземление, нулевой провод.
    DCD — обнаружение несущей данных (детектирование принимаемого сигнала).
    DTR — готовность выходных данных.
    RI — индикатор вызова. Говорит о приеме модемом сигнала вызова по телефонной сети.

    Наиболее часто используются трех- или четырехпроводная связь (для двунапрaвленной передачи). Схема соединения для четырехпроводной линии связи показана на рисунке 1.1.

    Для двухпроводной линии связи в случае только передачи из компьютера во внешнее устройство используются сигналы SG и TxD. Все 10 сигналов интерфейса задействуются только при соединении компьютера с модемом.

    Формат передаваемых данных показан на рисунке 1.2. Собственно данные (5, 6, 7 или 8 бит) соопровождаются стартовым битом, битом четности и одним или двумя стоповыми битами. Получив стартовый бит, приемник выбирает из линии биты данных через определннные интервалы времени. Очень важно, чтобы тактовые частоты приемника и передатчика были одинаковыми, допустимое расхождение — не более 10%). Скорость передачи по RS- 232C может выбираться из ряда: 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с.

    Рис. 1.1 Схема 4-проводной линии связи для RS- 232C .

    Все сигналы RS- 232C передаются специально выбранными уровнями, обеспечивающими высокую помехоустойчивость связи (рис.1.3.). Отметим, что данные передаются в инверсном коде (логической единице соответствует низкий уровень, логическому нулю — высокий уровень).

    Для подключения произвольного УС к компьютеру через RS- 232C обычно используют трех- или четырехпроводную линию связи (см. рис. 1.1), но можно задействовать и другие сигналы интерфейса.

    Рис. 1.2 Формат данных RS- 232C

    Обмен по RS- 232C осуществляется с помощью обращений по специально выделенным для этого портам COM1 (адреса 3F8h…3FFh, прерывание IRQ4), COM2 (адреса 2F8h…2FFh, прерывание IRQ3), COM3 (адреса 3F8h…3EFh, прерывание IRQ10), COM4 (адреса 2E8h…2EFh, прерывание IRQ11). Форматы обращений по этим адресам можно найти в многочисленных описаниях микросхем контроллеров последовательного обмена UART (Universal Asynchronous Receiver/Transmitter), например, i8250, КР580ВВ51.

    Рис.1.3 Уровни сигналов RS- 232C на передающем и принимающем концах линии связи.

    Ключевые моменты:

    1. Любая программа, способная обращаться к COM-портам c номерами от 5 и выше, скорее всего использует вызовы Windows API и потому есть большая вероятность того, что она будет работать и с USB»шным COM-портом.

    2. Прикладная программа, работающая через специфические драйверы, может вызвать проблемы: «заказные» драйверы могут отсылать портам специальные команды, не распознаваемые Windows. Такая ситуация может не позволить обращаться к COM-порту через USB.

    3. В случаях, когда прикладное ПО требует от пользователя указать адрес ввода-вывода и IRQ, есть большая вероятность того, что это ПО не распознает адаптер USB / RS232.

    При вычислении последовательный порт представляет собой последовательный интерфейс связи, через который информация передается или выдается за раз. На протяжении большей части истории персональных компьютеров данные передавались через последовательные порты на устройства, такие как модемы, терминалы и различные периферийные устройства.

    Хотя такие интерфейсы, как Ethernet, FireWire и USB, все отправляют данные в виде последовательного потока, термин «последовательный порт» обычно идентифицирует аппаратное обеспечение, более или менее совместимое со стандартом RS-232, предназначенное для взаимодействия с модемом или с аналогичной связью Устройства.

    Современные компьютеры без последовательных портов могут потребовать конвертеры с последовательным интерфейсом, чтобы обеспечить совместимость с последовательными устройствами RS-232. Серийные порты все еще используются в таких приложениях, как системы промышленной автоматизации, научные приборы, системы продаж и некоторые промышленные и потребительские товары. Серверные компьютеры могут использовать последовательный порт в качестве консоли управления или диагностики. Сетевое оборудование (например, маршрутизаторы и коммутаторы) часто используют последовательную консоль для конфигурации. Серийные порты по-прежнему используются в этих областях, поскольку они просты, дешевы, а их консольные функции высоко стандартизированы и широко распространены.

    Распиновка COM порта(RS232)

    Существует 2-е разновидности com порта, 25-и пиновый старый разъем и сменившей его более новый 9-и пиновый разъем.

    Ниже приведена схема типового стандартного 9-контактного разъема RS232 с разъемами, этот тип разъема также называется разъемом DB9.

    1. Обнаружение несущей(DCD).
    2. Получение данных(RXD).
    3. Передача данных(TXD).
    4. Готовность к обмену со стороны приемника(DTR).
    5. Земля(GND).
    6. Готовность к обмену со стороны источника(DSR).
    7. Запрос на передачу(RTS).
    8. Готовность к передаче(CTS).
    9. Сигнал вызова(RI).

    RJ-45 к DB-9 Информация о выводе адаптера последовательного порта для коммутатора

    Консольный порт представляет собой последовательный интерфейс RS-232, который использует разъём RJ-45 для подключения к управляющему устройству, например ПК или ноутбуку. Если на вашем ноутбуке или ПК нет штыря разъема DB-9, и вы хотите подключить ноутбук или ПК к коммутатору, используйте комбинацию адаптера RJ-45 и DB-9.

    DB-9 RJ-45
    Получение Данных 2 3
    Передача данных 3 6
    Готовность обмену 4 7
    Земля 5 5
    Земля 5 4
    Готовность обмену 6 2
    Запрос на передачу 7 8
    Готовность к передаче 8 1

    Цвета проводов:

    1 Черный
    2 Коричневый
    3 Красный
    4 Оранжевый
    5 Желтый
    6 Зеленый
    7 Синий
    8 Серый (или белый)

    Строго говоря, интерфейс RS 232 — это название стандарта (RS — recommended standard — рекомендованный стандарт, 232 — его номер), описывающего интерфейс для соединения компьютера и устройства передачи данных.

    Стандарт был разработан достаточно давно, в 60-х годах 20-го века. В настоящее время действует редакция стандарта, принятая в 1991 году ассоциациями электронной и телекоммуникационной промышленности, под названием EIA/TIA-232-E .

    Тем не менее, большинство людей по-прежнему использует название RS-232, которое накрепко приросло к самому интерфейсу.

    Устройства

    Интерфейс RS-232 обеспечивает соединение двух устройств, одно из которых называется DTE (Data Terminal Equipment) — ООД (Оконечное Оборудование Данных), второе — DCE (Data Communications Equipment) — ОПД (Оборудование Передачи Данных).

    Как правило, DTE (ООД) — это компьютер, а DCE (ОПД) — это модем, хотя RS-232 использовался и для подключения к компьютеру периферийных устройств (мышь, принтер), и для соединения с другим компьютером или .

    Важно запомнить эти обозначения (DTE и DCE). Они используются в названиях сигналов интерфейса и помогают разобраться с описанием конкретной реализации.

    Типы разъемов

    Изначально стандарт описывал применение 25-контактного соединителя, типа DB25. DTE-устройство должно оснащаться вилкой (male — «папа»), DCE-устройство — розеткой (female — «мама»). Позднее, с появлением IBM PC, стали использовать усеченный вариант интерфейса и 9-контактные соединители DB9, наиболее распространенные в настоящее время.

    Распайка RS-232

    В приведенной ниже таблице показано назначение контактов 9-контактного соединителя DB9. Таблица показывает распайку вилки оборудования обработки данных (DTE) , например, ПЭВМ. Розетка устройства передачи данных (DCE) распаяна так, что два разъема стыкуются напрямую, или через кабель, распаянный «контакт в контакт».

    1 — Carrier Detect (CD) Наличие несущей частоты

    2 — Received Data (RD) Принимаемые данные

    3 — Transmitted Data (TD) Передаваемые данные

    4 — Data Terminal Ready (DTR) Готовность ООД

    5 — Signal Ground Общий

    6 — Data Set Ready (DSR) Готовность ОПД

    7 — Request To Send (RTS) Запрос на передачу

    8 — Clear To Send (CTS) Готов передавать

    9 — Ring Indicator (RI) Наличие сигнала вызова

    Для передачи данных предназначены цепи RD и TD. Остальные цепи предназначены для индикации состояния устройств (DTR, DSR), управления передачей (RTS, CTS) и индикации состояния линии (CD, RI). Полный набор цепей используется только для подключения к ПЭВМ внешнего модема. В остальных случаях, например при подключении к ПЭВМ промышленного контроллера, используется ограниченный набор цепей, зависящий от аппаратной и программной реализации стыка в контроллере.

    Схема кабеля RS-232

    Как было сказано выше, для соединения строго соответствующих стандарту устройств DTE и DCE нужен кабель «контакт в контакт». Для соединения двух DTE-устройств используют так называемые нуль-модемные кабели, в которых провода «перекрещиваются» в соответствии с назначением сигналов. На практике перед распайкой кабеля всегда следует разобраться с документацией на оба соединяемых устройства.

    Стартовый бит всегда идет уровнем логического нуля, стоповый — единицей. Состояние бита паритета определяется настройкой передатчика. Бит дополняет число единичных битов данных до нечетности (parity odd), четности (parity even), может не использоваться (parity none), быть всегда единицей (mark) или нулем (space).

    Перспективы

    На самом деле перспектив у RS-232 нет. В настоящее время появляется всё больше компьютеров, не оснащенных этим интерфейсом. Однако в эксплуатации находится большое число устройств с интерфейсом RS-232. Для стыковки ПЭВМ с такими устройствами используют переходники USB — RS-232.

    После подключения такого переходника и установки драйверов в ПЭВМ появляется виртуальный COM-порт, через который можно общаться с устройством.


    Широко используемый последовательный интерфейс синхронной и асинхронной передачи данных, определяемый стандартом EIA RS-232-C и рекомендациями V.24 CCITT. Изначально создавался для связи компьютера с терминалом. В настоящее время используется в самых различных применениях.

    Интерфейс RS-232-C соединяет два устройства. Линия передачи первого устройства соединяется с линией приема второго и наоборот (полный дуплекс) Для управления соединенными устройствами используется программное подтверждение (введение в поток передаваемых данных соответствующих управляющих символов). Возможна организация аппаратного подтверждения путем организации дополнительных RS-232 линий для обеспечения функций определения статуса и управления.

    Порядок обмена по интерфейсу RS-232C

    Наименование Направление Описание Контакт
    (25-контактный разъем)
    Контакт
    (9-контактный разъем)
    DCD IN Carrie Detect (Определение несущей) 8 1
    RXD IN Receive Data (Принимаемые данные) 3 2
    TXD OUT Transmit Data (Передаваемые данные) 2 3
    DTR OUT Data Terminal Ready (Готовность терминала) 20 4
    GND System Ground (Корпус системы) 7 5
    DSR IN Data Set Ready (Готовность данных) 6 6
    RTS OUT Request to Send (Запрос на отправку) 4 7
    CTS IN Clear to Send (Готовность приема) 5 8
    RI IN Ring Indicator (Индикатор) 22 9

    Интерфейс RS-232C предназначен для подключения к компьютеру стандартных внешних устройств (принтера, сканера, модема, мыши и др.), а также для связи компьютеров между собой. Основными преимуществами использования RS-232C по сравнению с Centronics являются возможность передачи на значительно большие расстояния и гораздо более простой соединительный кабель. В то же время работать с ним несколько сложнее. Данные в RS-232C передаются в последовательном коде побайтно. Каждый байт обрамляется стартовым и стоповыми битами. Данные могут передаваться как в одну, так и в другую сторону (дуплексный режим).

    Компьютер имеет 25-контактный (DB25P) или 9-контактный (DB9P) разъем для подключения RS-232C. Назначение контактов разъема приведено в таблице.

    Назначение сигналов следующее.
    FG — защитное заземление (экран).
    -TxD — данные, передаваемые компьютером в последовательном коде (логика отрицательная).
    -RxD — данные, принимаемые компьютером в последовательном коде (логика отрицательная).
    RTS — сигнал запроса передачи. Активен во все время передачи.
    CTS — сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника.
    DSR — готовность данных. Используется для задания режима модема.
    SG — сигнальное заземление, нулевой провод.
    DCD — обнаружение несущей данных (детектирование принимаемого сигнала).
    DTR — готовность выходных данных.
    RI — индикатор вызова. Говорит о приеме модемом сигнала вызова по телефонной сети.

    Наиболее часто используются трех- или четырехпроводная связь (для двунапрвленной передачи). Схема соединения для четырехпроводной линии связи показана на рисунке 1.1.

    Для двухпроводной линии связи в случае только передачи из компьютера во внешнее устройство используются сигналы SG и TxD. Все 10 сигналов интерфейса задействуются только при соединении компьютера с модемом.

    Формат передаваемых данных показан на рисунке 1.2. Собственно данные (5, 6, 7 или 8 бит) соопровождаются стартовым битом, битом четности и одним или двумя стоповыми битами. Получив стартовый бит, приемник выбирает из линии биты данных через определннные интервалы времени. Очень важно, чтобы тактовые частоты приемника и передатчика были одинаковыми, допустимое расхождение — не более 10%). Скорость передачи по RS-232C может выбираться из ряда: 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с.


    Рис.1.1 Схема 4-проводной линии связи для RS-232C

    Все сигналы RS-232C передаются специально выбранными уровнями, обеспечивающими высокую помехоустойчивость связи (рис.1.3.). Отметим, что данные передаются в инверсном коде (лоической единице соответствует низкий уровень, логическому нулю — высокий уровень).

    Для подключения произвольного УС к компьютеру через RS-232C обычно используют трех- или четырехпроводную линию связи (см. рис. 1.1), но можно задействовать и другие сигналы интерфейса.


    Рис.1.2 Формат данных RS-232C

    Обмен по RS-232C осуществляется с помощью обращений по специально выделенным для этого портам COM1 (адреса 3F8h…3FFh, прерывание IRQ4), COM2 (адреса 2F8h…2FFh, прерывание IRQ3), COM3 (адреса 3F8h…3EFh, прерывание IRQ10), COM4 (адреса 2E8h…2EFh, прерывание IRQ11). Форматы обращений по этим адресам можно найти в многочисленных описаниях микросхем контроллеров последовательного обмена UART (Universal Asynchronous Receiver/Transmitter), например, i8250, КР580ВВ51.


    [View 29+] разъем Db9 может распиновка

    Get Images Library Photos and Pictures. 530-3100-01 DB-9F to RJ-45 Jack Port Adapter | MPJA.COM Обзор стандарта RS-232 Как выглядит разъем obd. Что представляет собой распиновка ОБД2 диагностического разъема: как выглядит схема Db9 9 Way D Sub Male Plug Pinout Connector — Buy Db9 Мужской Разъем Монтажа На Печатной Плате,Водонепроницаемый D-sub 9 Штифтов Мужской Женский Разъем, Db9 Product on Alibaba.com

    . Меню:Схема распайки компьютерного порта COM — rs232-DE-9-(DB-9)-CANNON9 D-sub — Википедия Распиновка разъема магнитолы JVC kd — и других моделей

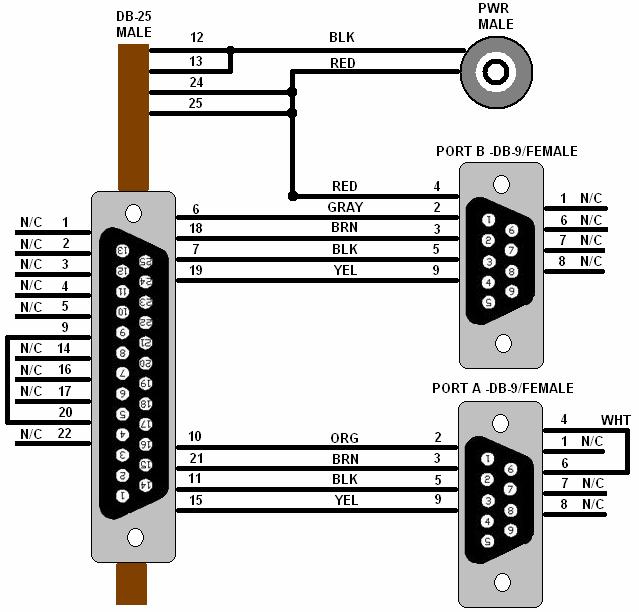

    Распайки различных интерфейсных кабелей

    Распайки различных интерфейсных кабелей

    Распиновки RS-232

    8. Приложения

    Схема db9 — Imgur

    Распиновка интерфейса RS-232 в устройствах NPort, UPort, MGate

    Распайка — компьютерных устройств периферии

    D-sub — Википедия

    Распиновка OBD2 разъёма. Obd2 разъем распиновка Obd 16 pin распиновка

    Распиновка obd2 диагностического разъема: схема и описание его защиты в автомобиле

    Распайка — компьютерных устройств периферии

    Распиновка интерфейса RS-485 в устройствах NPort, UPort, MGate

    Распиновка разъема магнитолы JVC kd — и других моделей

    Разъем VGA. Распиновка | joyta.ru

    RS232 (последовательный порт) распиновка

    D-sub — Википедия

    Разъем DB 9 (COM) — распиновка, описание, фото

    Распиновка db9 rs232 – Разъем DB 9 (COM) — распиновка, описание, фото — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

    Распиновка rs232 кабеля: Распиновки различных кабелей RS-232 — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

    Распиновка COM порта(RS232)

    Что такое интерфейс RS-422 для чайников. Схема подключения RS-422 RS422. Распайка RS-422 микросхема. FAQ о промышленных ПК, сетях и АСУ ТП на сайте AВЕОН

    Распиновка интерфейса RS-232 в устройствах NPort, UPort, MGate

    Как переделать usb кабель

    Как переделать usb кабель

    File:RS-422-423 449 pinout — omfg even more lol — and yes, this is a Serial connector! Whatabout dedicatinga wire to signalthedevsmoms birthday.png — Wikimedia Commons

    Db9 9 Way D Sub Male Plug Pinout Connector — Buy Db9 Мужской Разъем Монтажа На Печатной Плате,Водонепроницаемый D-sub 9 Штифтов Мужской Женский Разъем, Db9 Product on Alibaba.com

    RS232 9-контактная распиновка | Описание контактов 9-контактного порта RS232

    Ищете способ быстрой и безопасной передачи данных с одного устройства на другое? Благодаря оборудованию для мониторинга последовательного порта RS232 у вас не должно возникнуть проблем со сбором данных и преодолением многих проблем с задержкой и метками времени, обычно связанных с традиционными решениями для мониторинга с двумя COM-портами.

    Аппаратное обеспечение для мониторинга последовательного порта

    RS232 выделяется по ряду причин, включая 9-контактную распиновку RS232.Эта распиновка может иметь большое значение для успешной последовательной связи RS232. Таким образом, важно понимать, как разводка 9-контактного кабеля RS232 может повлиять на поток последовательных данных между устройствами.

    Рассмотрим более подробно, как работает 9-контактная распиновка RS232 и что она означает для пользователей, которые хотят безопасно и эффективно передавать данные между устройствами.

    Что такое 9-контактная распиновка RS232?

    Аппаратное обеспечение мониторинга

    RS232 устанавливает соединение между терминальным оборудованием данных (DTE) и оборудованием передачи данных (DCE).Для соединения этих устройств необходима распиновка RS232 D9, так как эта распиновка позволит вам успешно соединить два устройства.

    9-контактный кабель RS232 с девятью контактами:

    1.     Обнаружение носителя данных — после обнаружения терминала данных в набор данных отправляется сигнал, который будет передан на терминал.

    2.     Полученные данные — набор данных получает исходный сигнал через линию приема данных (RxD).

    3. Передаваемые данные — Терминал данных получает сигнал от набора данных, подтверждающий наличие связи между терминалом данных и набором данных.

    4.     Терминал данных готов — положительное напряжение подается на линию готовности терминала данных (DTR), что является признаком того, что терминал данных готов к передаче данных.

    5.     Сигнальная земля — Обратный путь для всех сигналов на одном интерфейсе, сигнальная земля (SG) предлагает обратный путь для последовательной связи.Без SG последовательные данные не могут передаваться между устройствами.

    6.     Набор данных готов — положительное напряжение подается на линию готовности набора данных (DSR), что обеспечивает завершение последовательной связи между терминалом данных и набором данных.

    7.     Запрос на отправку — положительное напряжение указывает на то, что запрос на отправку (RTS) может быть выполнен, что означает, что набор данных может отправлять информацию на терминал данных без помех.

    8. Разрешение на отправку — После установления соединения между терминалом данных и удаленным модемом сигнал разрешения на отправку (CS) гарантирует, что терминал данных распознает, что связь может быть выполнена.

    9.     Индикатор звонка — Сигнал индикатора звонка (RI) будет активирован, если модем, работающий как набор данных, обнаружит низкую частоту. Когда это происходит, терминал данных предупреждается, но RI не останавливает поток последовательных данных между устройствами.

    Понимание тонкостей разводки 9-контактного кабеля RS232 может оказаться сложной задачей даже для опытных специалистов по проектированию.Но при поддержке проверенной команды инженеров вы можете оптимизировать передачу данных через 9-контактный разъем RS232.

    Stratus Engineering поставляет широкий спектр аппаратных решений для мониторинга RS232, а также обладает экспертными знаниями в области приложений и обширным опытом разработки аппаратного и программного обеспечения. Чтобы узнать больше о том, как мы поддерживаем электронику и программное обеспечение для встраиваемых систем, свяжитесь с нами сегодня по телефону 858-663-1841.

    RS232 распиновка разъема DB9 «папа» компьютер

    RS232 распиновка разъема DB9 «папа» компьютер Схема распиновки DB9 разъем

    Штифт

    Знак.

    Название сигнала

    DTE (ПК)

    1 DCD Носитель данных Обнаружить в
    2 РСД Получить Данные в
    3 ТСД Передача Данные из
    4 ДТР Терминал данных Готов из
    5 ЗЕМЛЯ Сигнал Земля
    6 ДСР Набор данных Готов в
    7 РТС Запрос на Отправить из
    8 КТС Очистить Отправить в
    9 РИ Кольцо Индикатор в
    DTE (компьютер) имеет штыревой разъем, а DCE (периферийный) есть женщина



    Максимальная длина кабеля RS-232
    Максимальная длина кабеля для RS-232 составляет около 50 футов, но на практике зависит от скорости передачи данных, конкретного кабеля емкость и окружающий шум.
    В таблице ниже приведены некоторые эмпирические правила из экспериментов, проведенных Инструменты Техаса.

    Скорость передачи

    Максимальный кабель длина

    19200 50 футов
    9600 500 футов
    4800 1000 футов
    2400 3000 футов

    Вывод RS232 | Справочное руководство по разъемам

    Ссылка Схема контактов s для разъема DB9 (иногда называемого разъемом DE9 или разъемом D-sub) для последовательных портов связи RS232.RS232 — это протокол сигнализации последовательной передачи данных. 9-контактный или 25-контактный разъем D-sub обычно используется для RS232. В наши дни модульный разъем RJ45 (или 8P8C) также широко используется для целей RS232.

    Примечание:
    Для 3-проводной последовательной связи RS232 (без аппаратного квитирования или асинхронной передачи данных) вам нужны только контакты 2, 3 ( RX , TX ) и контакт 5 (
    ( TX , TX ) Земля )

    Обычно контакт TX разъема D-sub RS232 представляет данные, выходящие из разъема и поступающие на контакт RX сопряженного с ним разъема.Это канал связи между двумя устройствами.


    Вилка (D-Sub 9 контактов)

    Вывод штекерного разъема/гнезда RS232 , обычно используется на компьютерном терминале (DTE, терминальное оборудование данных)

    Штыревой вывод RS232 (D-sub 9 контактов)

    Розетка (D-Sub 9 контактов)

    Вывод гнездового разъема/гнезда RS232 , обычно используемого на электронном устройстве (DCE, оборудование для передачи данных)

    Розетка RS232 (9 контактов D-sub)

    Информация о разъеме D-Sub RS232

    9-контактный разъем D-Sub штырьковый разъем для RS232 обычно используется на оконечном компьютерном устройстве (мастер).9-контактный разъем D-Sub гнездо для RS232 обычно используется на электронном устройстве (ведомом).

    Стандарт

    RS232 также был реализован с использованием 20-контактного разъема D-Sub. В настоящее время довольно редко можно использовать такой большой разъем.

    Современная компьютерная система использует модульный штекер RJ45 для передачи данных RS232. Обычный кабель консоли ИТ-терминала известен как « RS232 DB9 — RJ45 ». Обычно это используется для доступа к терминальной консоли ИТ-оборудования. Щелкните здесь для получения дополнительной информации об этом кабеле.

    Другим распространенным типом кабеля, в котором используется RS232, является « кабель-переходник USB в RS232 ». Современное компьютерное оборудование больше использует USB-подключение из-за его размера и функции plug-and-play. Он обычно используется между современными компьютерами и промышленными устройствами, которые до сих пор используют метод связи RS232.


    Типовое проводное соединение RS232 (9-контактный разъем D-sub)

    Типичный кабель

    RS232 имеет два типа.

    • Перекрещенный кабель RS232
    • Прямой кабель RS232

    Щелкните здесь, чтобы получить дополнительную информацию о разводке перекрестного или прямого кабеля RS232.


    Максимальная длина RS232

    RS232 часто использует скорость передачи данных 9600 бит/с. Эта скорость передачи данных низкая, а длина кабеля может достигать 150 метров (около 500 футов).

    По мере увеличения скорости передачи данных по кабелю физический сигнал данных может легко передаваться по соседнему проводу. Это наводит помехи на кабель. Шум может быть в виде ненужных данных на соседнем проводе данных. Чтобы уменьшить влияние наведенного шума от соседнего провода, его длину делают короче.Изоляция между проводами представляет собой емкость, через которую легко проходит высокочастотный сигнал. Более короткая длина будет поддерживать более низкую емкость, что затрудняет передачу высокочастотного сигнала на соседний кабель.

    Следующая таблица представляет собой общее руководство по длине кабеля в зависимости от скорости передачи данных. Обратите внимание, что это только общее руководство. Материал и конструкция кабеля также играют роль в длине кабеля. Чтобы быть в безопасности, лучше иметь маржинальный коэффициент 2.Если вы действительно хотите увеличить длину кабеля, убедитесь, что вы приобрели высококачественный кабель RS232, а также используете лучший протокол последовательных данных для обнаружения повреждения данных и выполнения необходимой повторной передачи данных.

    4

    064

    7

    8 Длина кабеля

    8 Длина кабеля 8

    8 (в метрах

    8 (в частях) 2400 BPS 900m 3000ft 4800 бит 300 1000ft 9600 бит 150m 500ft 19200 бит 15M 5 900FT

    8 5m 16 футов 4 RS232 Длина кабеля в таблицу передачи данных

    Вы можете легко сделать эксперимент, чтобы увидеть эффект шума, наведенного на соседний провод.Установите 3 провода (Tx, Rx, Gnd) на расстоянии от 30 до 50 м между двумя устройствами RS232 (или компьютером). Скрутите провод или закрепите его лентой, чтобы зазор между проводами был как можно меньше. Лучше всего отсутствие зазора между проводами. Установите скорость передачи данных на 19200 бит/с (с аппаратным квитированием).

    Передал строку байтов в канал Tx и обнаружил ненужные байты, возвращающиеся из канала Rx. Эти мусорные данные являются сигналом от провода Tx, соединенного с проводом Rx. Помехи вызвали срабатывание схемы приемника, полагая, что получен действительный физический сигнал RS232.Эти ошибочно инициированные байты, полученные по каналу Rx, представляют собой шум, вызванный линией Tx. Уменьшите скорость передачи данных до 9600 бит/с. Вы заметите, что вероятность возникновения этого мусора меньше или отсутствует. Увеличение скорости передачи данных также увеличивает вероятность возникновения шума.


    RS232 DB9 Распиновка | Станислас Бертран

    Кажется, у меня всегда проблемы с распиновкой RS232 DB9. Эта страница предназначена для отслеживания.

    Хороший справочник по DB9 можно найти в FTDI RS232 Cable.См. техническое описание на стр. 17.

    Разъем RS232 (штыревой) имеет следующую распиновку, т. е. настроен как терминальное оборудование данных (DTE).

    Мужской DB9 RS232 1

    5

    5 2 RXD

    5 RXD = Прием данных

    5 Exputy

    5 TXD = передачи данных

    5 4

    5 DTR = Data Thnal Ready
    5

    5 5

    5 Ground

    5 GND = RS232 сигнал

    5 6

    5 7

    5 вывод

    5 RTS = Запрос на отправку

    5 8 8 CTS = CLEAR для отправки

    5 вход / питание
    PIN-код тип Описание
    DCD = Data Carrier DESTECT
    3
    вход DSR = набор данных готов
    9 RI = индикатор звонка

    Устройство, к которому подключается этот адаптер, должно соответствовать t он следующий по распиновке.

    В этом случае разъем устройства RS232 является гнездовым и настроен как оборудование для передачи данных (DCE).

    Женский DB9 RS232 5 1

    5 2 RXD = 50095

    5 RXD = Прием данных
    PIN-код (DT-in / dc-out)

    5 3

    5 вход

    5 TXD = передачи данных
    AKA Устройство приема PIN-код (DT-OUT / DC-IN)
    5

    5 5

    5 Ground

    5 6

    5

    5 DSR = набор данных

    5 7 вход

    5 RTS = Запрос на отправку
    (DT-выход/DC-вход)
    PIN-код тип Описание
    DCD = Data Carrier DESTECT
    4 Ввод DTR = Data Data Ready
    GND = RS232 MANGEL
    8 Выход CTS = Готов к отправке
    (DT-вход/ DC-out)
    9 Вход/Питание RI = индикатор звонка

    Поток данных резюмируется следующим образом.

    DTC в DCE

    Технический материал — Кабели и проводка RS232

    Краткое руководство и распиновка для RS-232, RS422/485, T1/E1 и V.35. Если вы хотите узнать больше о сигналах RS 232, эта страница может вам помочь, но после этого вам также может понадобиться полежать в затемненной комнате.

    Содержимое
    1. DTE (ПК) и DCE (модем)
    2. DB9 и DB25, штекер и гнездо, нумерация контактов
    3. RS232 на DB25 Распиновка (RS-232C)
    4. RS232 на распиновке DB9 (TIA-574)
    5. RS232 на RJ45 (RS-232D TIA-561)
    6. RS232 DB25 НУЛЕВАЯ распиновка модема
    7. RS232 DB9 НУЛЕВАЯ распиновка модема
    8. RS232 DB9 и DB25 Схема обратной связи
    9. RS232 DB9 Нулевой вывод модема с использованием Cat5 (e)
    10. RS232 DB9 — DB25 Распиновка
    11. RS232 DB9 — DB25 Нулевой вывод модема
    12. RS-422, 423 и 485 TIA/RS-530-A с использованием DB25)
    13. RS-422 и 485 с использованием DB9
    14. В.35 на DB25
    15. DBx — Обозначения сверхминиатюрных разъемов типа D
    16. Распиновка T1/E1 (RJ-48C)

    Стандарты RS-232 (TIA-232) определены TIA (Ассоциацией телекоммуникационной отрасли). RS-232 определяет как физические, так и электрические характеристики интерфейса. RS-232 практически идентичен ITU V.24 (описание и названия сигналов) и V.28 (электрический). Передача RS232 (TX и Receive (RX) являются АКТИВНЫМИ интерфейсами НИЗКОГО напряжения и работают от +12 В до -12 В, где:

    1. Сигнал = 0 > +3.0В (ПРОБЕЛ)
    2. Сигнал = 1 < -3,0 В (МЕТКА)

    Примечания:

    1. Сигнальные напряжения в диапазоне от >-3,0 В до +3,0 В считаются находящимися в «мертвой зоне» (неопределенное значение) и допускают поглощение шума. Для получения дополнительной информации об использовании сигналов и других тяжелых вещей.

    2. Управляющие сигналы (CTS, RTS, DTR, DSR и т. д.) имеют ВЫСОКИЙ АКТИВНЫЙ уровень (диапазон от +3 В до +12 В). Подробнее об использовании сигналов и других тяжелых элементов.

    3. Уровень мощности на контактах RS232 определен TIA для защиты от короткого замыкания и составляет 100 мА.Большинство драйверов RS232 обеспечивают меньшую защиту от короткого замыкания (особенно для ноутбуков). Может быть доступно максимальное значение 50 мА НА КОНТАКТЫ, но следует ознакомиться с техническими данными для конкретного интерфейса/чипа, прежде чем переходить к конструкциям с внешним питанием.

    4. Недавно мы получили электронное письмо, в котором указывалось на некоторые проблемы с модемными кабелями NULL. Распиновка, показанная ниже, обычно работает. Однако существует множество перестановок наборов сигналов, которые могут использоваться на любом конце соединения, и они могут быть несимметричными.Один конец может ожидать чего-то (сигнала), который другой конец не может сгенерировать. Обычно это происходит с CTS/RTS (и, возможно, DCD) и DTR/DSR. Если вы подозреваете, что это так, то, к сожалению, вам нужно понимать интерфейс и, возможно, придется «подделывать» (искусственно создавать) определенные сигналы. Наша страница учебника по сигналам может вам помочь. Наконец, если у вас возникли серьезные проблемы, выплесните воду на то, что часто называют «лайтбоксом» или на какое-либо другое устройство, которое покажет вам, какие сигналы активируются.

    5. Оборудование последовательной связи может быть либо DTE (терминальное оборудование для передачи данных — терминал или ПК), либо DCE (оборудование для передачи данных — например, модем) и иметь направление в зависимости от типа. Все приведенные ниже схемы определяют интерфейс с точки зрения DTE.

    6. Термины «Обнаружение несущей данных» (DCD) и «Обнаружение полученного линейного сигнала» (RLSD) — это одно и то же. Мы везде используем DCD, потому что думаем, что он более распространен.

    7. Хотя в наши дни термин RS232 почти повсеместно используется для последовательных/модемных соединений, за пределами Северной Америки довольно часто встречаются обозначения ITU V.24/V.28 при описании последовательной/модемной связи. Для всех практических целей RS232 и V.24/V.28 идентичны.

    8. Как и большинство людей, мы используем термин DB9, который широко используется, но ошибочно, для описания 9-контактного последовательного разъема. Мы получили электронное письмо, указывающее на ошибку нашего пути (подсказка: это действительно DE-9P). Итак, если вы хотите удивить своих друзей за обеденным столом, вы можете прочитать больше и использовать технически правильные термины в будущем. Хотя в большинстве случаев мы используем DB9 (с обычными или садовыми ПК), иногда важно ТОЧНО знать, о каком типе разъема вы говорите.И после недавнего запроса по электронной почте мы обнаружили, что резьба на розетках RS-232 (DB9 и 25) — UNC 4-40.

    9. RS-232-E обычно используется с разъемом DB25, но существует альтернатива с 26 контактами (гораздо меньшего размера). Мы предлагаем, если вы столкнетесь с одним из них, вы сделаете приличную вещь — используйте ругательство. В качестве альтернативы, если вам повезет, вы можете подумать о покупке лотерейного билета.

    10. Мы получили ряд писем с вопросами о том, как подключить DB9 с помощью кабеля категории 5(e)/категории 6.Мы полагаем, что в наши дни валяется много LAN-кабеля (и он дешевый), поэтому люди, естественно, хотят его использовать. Мы добавили раздел только для нуль-модема, чтобы покрыть эту проводку. Не существует абсолютно никакого стандарта для этой формы проводки. Этот раздел просто предлагается как один из многих возможных способов сделать это. Пока мы говорим о проводке, RS232 не определяет стандарт кабеля, но это может помочь в выборе подходящего кабеля.

    11. Мы получили электронное письмо с вопросом об интерфейсах токовой петли TTY 20ma.Это был старый метод, используемый для подключения устройств телетайпа и использующий ток (обычно 20 мА, но иногда 60 мА) для обозначения метки и пробела. Система TTY НЕ МОЖЕТ быть подключена к RS-232 (который является интерфейсом, управляемым напряжением) и не имеет стандарта. Вам нужно будет получить спецификации производителя и начать читать!

    12. RS-232, вероятно, является наиболее широко известным последовательным стандартом из-за его использования в ПК. Он использует несбалансированную связь (одиночные разъемы TX/RX/CTS/RTS) и, следовательно, имеет как ограничения по скорости, так и чувствительность к шумовым помехам.RS-422 или RS-485 становятся все более распространенными, потому что они используют сбалансированную связь (два разъема для большинства сигналов), обеспечивают более высокие скорости (до 10 Мбит/с) и значительно более надежны в средах с электрическими помехами, таких как автомобили, военные, телекоммуникации и морской.

    13. Как и большинство людей, мы продолжаем использовать термин RS, например, RS-232, RS-422 и т. д. Много лет назад усилия по стандартизации были переданы EIA/TIA (иногда пишется как TIA/EIA). Теперь EIA больше не существует (по состоянию на 11 февраля 2011 г.), и TIA — единственный оставшийся человек.Следовательно, время от времени вы будете видеть ссылки на TIA-232 или TIA-574 и т. д. Все, что имеет обозначение TIA, функционально идентично тому же номеру с обозначением RS, таким образом, TIA-232 = RS-232. Мы будем продолжать использовать термин RS просто потому, что мы думаем, что он все еще более широко используется, и потому что старая собака, новые трюки…..

    DTE (ПК) и DCE (модем)

    При последовательной связи терминальный конец (ПК) называется оконечным оборудованием данных (DTE), а модемный конец называется оборудованием передачи данных (DCE), как показано на схеме ниже.

    Последовательная связь с модемом

    Сигналы RS-232 имеют направление (внутрь или наружу) в зависимости от того, относятся ли они к DTE или DCE. На всех приведенных ниже схемах выводов сигнал направлен относительно конца DTE (ПК).

    Нулевые модемные соединения

    Когда ПК соединены встречно-параллельно, каждый конец действует как DTE (в этом случае нет DCE), и, следовательно, некоторые сигналы могут быть закольцованы в соединении, чтобы удовлетворить требования любого входного сигнала.Это называется конфигурацией NULL (нет) модема. Например, когда DTE инициирует запрос на отправку (RTS), оно обычно ожидает от DCE подтверждения готовности к отправке (CTS). Поскольку нет DCE для поднятия CTS, исходящий сигнал RTS закольцовывается в нулевом модемном кабеле к входящему CTS, чтобы удовлетворить потребности DTE в этом сигнале. Это показано на схеме ниже.

    Последовательная связь с нулевой конфигурацией модема

    DB9 и DB25, штекер и гнездо, нумерация контактов

    На этих схемах показана нумерация контактов штекера (серый фон) и гнезда (черный фон) для сверхминиатюрных разъемов DB9 и DB25.Обычно контакт 1 отмечен на передней части разъема рядом с контактом, хотя вам может понадобиться увеличительное стекло, чтобы прочитать его. Некоторые производители отмечают номер каждого контакта на пластиковом корпусе в задней части разъема. Штекерный разъем имеет торчащие контакты!

    DB25 «папа» и «мама»

    DB25: вид на штекерный разъем

    DB25: вид на разъем-розетку

    DB9 «папа» и «мама»

    DB9: вид на штыревой разъем

    DB9: вид на разъем-розетку

    RS232 на DB25 (RS-232C)

    Использование каждого вывода, включая методы подмены сигналов, описано в нашем учебнике по сигналам/выводам.Разъем RS-232 DB25 может поддерживать два отдельных соединения, каждое со своими собственными дополнительными часами при использовании в синхронном или бит-синхронном режиме. Если вы используете интерфейс исключительно для асинхронной связи, вам нужны только те, которые отмечены (ASYNC) ниже, или вы можете использовать даже меньше (если вы понимаете, что происходит). Столбец с пометкой Dir показывает направление сигнала относительно DTE.

    Примечание: Это НЕ то же самое, что параллельный порт DB25 на ПК.

    № контакта Имя Направление Примечания/Описание
    1 Защитное/экранированное заземление
    2 ТД ВЫХОД Передача данных (иначе TxD, Tx) (ASYNC)
    3 РД В Получение данных (а.k.a RxD, Rx) (ASYNC)
    4 РТС ВЫХОД Запрос на отправку (АСИНХР.)
    5 КТС В Разрешить отправку (АСИНХР.)
    6 ДСР В Набор данных готов (АСИНХР.)
    7 СГНД Сигнальная земля
    8 CD В Обнаружение несущей (a.к.а. DCD).
    9 Зарезервировано для тестирования набора данных.
    10 Зарезервировано для тестирования набора данных.
    11 Не назначено
    12 SDCD В Обнаружение вторичной несущей. Требуется только при использовании второго канала.
    13 СКТС В Вторичный Готов к отправке. Требуется только при использовании второго канала.
    14 СТД ВЫХОД Вторичные данные передачи. Требуется только при использовании второго канала.
    15 ДБ ВЫХОД Часы передачи (также известные как TCLK, TxCLK). Только синхронное использование.
    16 СРД В Вторичные данные приема.Требуется только при использовании второго канала.
    17 ДД В Часы приема (он же RCLK). Только синхронное использование.
    18 ЛЛ Локальная петля
    19 СРТС ВЫХОД Вторичный запрос на отправку. Требуется только при использовании второго канала.
    20 ДТР ВЫХОД Терминал данных готов.(АСИНХР.)
    21 РЛ/КВ Детектор качества сигнала/удаленный шлейф
    22 РИ В Кольцевой индикатор. DCE (модем) активируется при обнаружении входящего вызова, используемого для приложений автоответчика.
    23 CH/CI ВЫХОД Селектор скорости сигнала.
    24 DA Вспомогательные часы (а.к.а. АКЛК). Только второй канал.
    25 Не назначено

    ПРИМЕЧАНИЕ. Оставьте неподключенными все контакты, не указанные выше.

    вид — вид на штыревой разъем

    (схемы штекерных и гнездовых разъемов)

    RS232 на DB9 (EIA/TIA 574)

    Функции сигналов

    подробно описаны в нашем учебнике по сигналам/выводам. Столбец с пометкой Dir показывает направление сигнала относительно DTE.

    № контакта Имя Направление Примечания/Описание
    1 DCD В Обнаружение носителя данных. Вызывается DCE при синхронизации модема.
    2 РД В Получение данных (он же RxD, Rx). Получение данных от DCE.
    3 ТД ВЫХОД Передача данных (а.к.а TxD, Tx). Отправка данных из DTE.
    4 ДТР ВЫХОД Терминал данных готов. Поднимается DTE при включении питания. В режиме автоответа поднимается только при поступлении RI от DCE.
    5 СГНД Земля
    6 ДСР В Набор данных готов. Вызывается DCE для индикации готовности.
    7 РТС ВЫХОД Запрос на отправку.Вызывается DTE, когда оно хочет отправить. Ожидается CTS от DCE.
    8 КТС В Очистить для отправки. Вызывается DCE в ответ на RTS от DTE.
    9 РИ В Кольцевой индикатор. Установить при обнаружении входящего звонка — используется для приложения автоответчика. DTE поднял DTR, чтобы ответить.

    DB9 (EIA/TIA 574): вид — вид на разъем-вилку

    (схемы штекерных и гнездовых разъемов)

    RS232 на RJ45 (RS-232D)

    Более правильно EIA/TIA — 561.Используйте при подключении к последовательному порту или от него с помощью 8-контактного модульного разъема (RJ45). Если вы выполняете перекрестное соединение с DB9 или DB25, используйте имена сигналов для перекрестного соединения соответствующих контактов. Чтобы проиллюстрировать процесс, показаны эквивалентные выводы, используемые для перекрестного соединения сигналов разъема DB9 (см. вывод DB9 выше).

    Грунтовка для сигналов/штифтов

    Номер контакта RJ45 Имя Кросс-соединение DB9 Примечания/Описание
    1 ДСР/РИ 6,9 Набор данных Готов/индикатор звонка
    2 DCD 1 Обнаружение носителя данных
    3 ДТР 4 Терминал данных готов
    4 СГНД 5 Сигнальная земля
    5 РД 2 Получение данных
    6 ТД 3 Передача данных
    7 КТС 8 Разрешить отправку
    8 РТС 7 Запрос на отправку

    Примечание. Контакт 1 представляет собой многофункциональный контакт, который совместно использует DSR (готовность набора данных) и RI (индикатор звонка).Это означает, что невозможно отличить входящий сигнал вызова (RI) от момента, когда модем наконец подключился и синхронизировался (DSR). С локальными (нуль-модемными соединениями) или если модем работает в режиме автоответа, обычно это не проблема. Если используется модем, а DTE (со стороны компьютера) хочет контролировать соединение, проблема становится более реальной. DSR обычно указывает на состояние «подключено и синхронизировано» после DTR от DTE, тогда как RI просто указывает на наличие кольцевого напряжения на линии и обычно является триггером для DTE, чтобы поднять DTR, если он хочет принять вызов.DCD укажет, что несущая была получена, но не укажет на синхронизацию обоих концов. Однако в большинстве случаев CTS (разрешение на отправку) в ответ на RTS (запрос на отправку) обычно не возвращается до тех пор, пока не будет доступно сквозное соединение (эквивалентно состоянию DSR).

    Штыревой разъем RJ45 Нумерация контактов

    RS232 DB25 НУЛЕВАЯ распиновка модема

    Используется при соединении двух систем (например, ПК) через их интерфейсы DB25 без модема (т. е. вплотную).См. полные имена сигналов в разделах DB25.

    Если эта распиновка не работает для вас, вы можете попробовать наш учебник по сигналам / контактам, потому что вам может потребоваться подделка соединений.

    Примечание: Этот DB25 НЕ совпадает с параллельным портом DB25 на ПК, который определен здесь.

    ДБ25 Сигнал ДБ25 Сигнал
    3 РД 2 ТД
    2 ТД 3 РД
    20 ДТР 6,8 ДСР, ДКД
    6,8 ДСР, ДКД 20 ДТР
    4 РТС 5 КТС
    5 КТС 4 РТС
    7 СГНД 7 СГНД
    22 РИ 22 РИ

    DB25: Вид — вид на разъем-вилку

    (схемы штекерных и гнездовых разъемов)

    ПРИМЕЧАНИЕ:

    1. Оставьте неподключенными все контакты, не указанные выше.

    2. Мы получили электронное письмо с предположением, что приведенная выше распиновка выглядит так, как будто DTR с одной стороны ведет в DSR/DCD с другой стороны — обычно нездоровая ситуация. В электронных письмах отсутствует тот факт, что, поскольку это модемное соединение NULL, оба конца являются DTE. Два одноранговых DTE обрабатывают сигналы DSR/DCD только как RX (INPUT). INPUT DSR/DCD на одной стороне создается путем перекрестного соединения сигнала OUTPUT DTR на другой стороне.

    Распиновка модема RS232 DB9 NULL

    Используйте при соединении двух систем, например двух ПК, через их интерфейсы DB9 без модема.Обычно называется встречным или нулевым модемным соединением. См. полные имена сигналов в разделе DB9.

    Если эта распиновка не работает для вас, вы можете попробовать наш учебник по сигналам / контактам, потому что вам может потребоваться подделка соединений.

    Одноранговый ПК1 Партнер ПК2
    Штифт DB9 Сигнал DB9 Пин Сигнал
    2 РД 3 ТД
    3 ТД 2 РД
    4 ДТР 6,1 ДСР, ДКД
    6,1 ДСР, ДКД 4 ДТР
    7 РТС 8 КТС
    8 КТС 7 РТС
    5 СГНД 5 СГНД
    9 РИ 9 РИ

    DB9 TIA/EIA 574: вид — вид на разъем-вилку

    (схемы штекерных и гнездовых разъемов)

    ПРИМЕЧАНИЕ:

    1. Мы получили электронное письмо, в котором говорится, что приведенная выше распиновка выглядит так, будто DTR с одной стороны ведет в DSR/DCD с другой стороны — обычно нездоровая ситуация.В электронных письмах отсутствует тот факт, что, поскольку это модемное соединение NULL, оба конца являются DTE. Два одноранговых DTE обрабатывают сигналы DSR/DCD только как RX (INPUT). INPUT DSR/DCD на одной стороне создается путем перекрестного соединения сигнала OUTPUT DTR на другой стороне.

    RS232 DB9 и DB25 Схема обратной связи

    Loopback — это метод тестирования разъема RS232 и схем интерфейса, чтобы убедиться, что он работает правильно, то есть, на жаргоне непрофессионала — он не сломан! Если обмен данными между двумя машинами невозможен, немедленно возникает вопрос: какой конец сломан? В худшем случае оба конца могут быть даже сломаны, и в этом случае ритуальное самоубийство может быть лучшим решением.Loopback работает путем независимого тестирования каждого конца соединения. Данные отправляются и принимаются через один и тот же разъем RS232, который может быть либо DB9, либо DB25. Тест обычно состоит из использования некоторой программы для передачи данных. Затем программа проверяет, были ли получены точно такие же данные. Loopback-тестирование дает вам двоичный результат: работает, и в этом случае тестируемый конец исправен, или нет, и в этом случае тестируемый конец сломан. Распиновка показана как для DB9, так и для DB25. Петля обычно создается в оболочке БД или с использованием диагностического индикатора.

    DB9 петля

    ДБ9 Сигнал Петля на Сигнал
    2 РД 3 ТД
    3 ТД 2 РД
    4 ДТР 6,1,9 ДСР, ДКД, РИ
    7 РТС 8 КТС
    5 СГНД 5 СГНД

    (схемы штекерных и гнездовых разъемов DB9)

    ПРИМЕЧАНИЕ:

    1. Мы показываем, что 4 (DTR) зациклены на 6 (DSR), 1 (DCD) и 9 (RI).RI (9) включен, поскольку мы понимаем, что некоторые тестовые программы используют его для обеспечения более полного тестирования набора интерфейсных сигналов.

    Петля DB25

    ДБ25 Сигнал Петля на Сигнал
    3 РД 2 ТД
    2 ТД 3 РД
    4 РТС 5 КТС
    5 КТС 4 РТС
    7 СГНД 7 СГНД
    15 ДБ 17 ДД
    20 ДТР 6,8,22 ДСР, ДКД, РИ
    23 CH/CI 23 CH/CI

    (схемы штекерных и гнездовых разъемов)

    ПРИМЕЧАНИЕ:

    1. Для простоты эта петля будет работать только для основного канала.Полные интерфейсы DB25 позволяют использовать вторичный канал. Если требуется полная петля интерфейса, необходимо добавить контакты 12, 13, 14, 16, 19, 24.

    2. Путем зацикливания тактовых импульсов основного канала (15 и 17) можно проверить как синхронные, так и асинхронные возможности. Если выполняются только асинхронные тесты, пропустите это и петлю на выводе 23

    3. .
    4. Мы показываем, что 20 (DTR) зациклены на 6 (DSR), 8 (DCD) и 22 (RI). RI (22) включен, поскольку мы понимаем, что некоторые тестовые программы используют его для обеспечения более полного тестирования набора интерфейсных сигналов.

    Распиновка модема RS232 DB9 NULL на CAT5/CAT5(e)/CAT6

    Это ответ на ряд недавних электронных писем с вопросами о том, как подключить оба конца соединения DB9 с помощью кабеля категории 5, категории 5 (e) или категории 6. Это не следует путать с DB9 на RJ45 (RS232D). Мы показали конфигурацию только для нуль-модема (параллельные ПК). А если вы хотите использовать cat5, cat5(e) или cat 6 с настоящим модемом (разъем DB25)? Наш совет — не надо.

    Предупреждение: .Насколько нам известно, не существует стандарта, охватывающего использование проводки категории 5, категории 5 (e) или категории 6 (8 проводников) при использовании двух разъемов DB9. Таким образом, любая такая схема подключения является нестандартной, включая приведенную ниже схему подключения. В частности, это означает, что оба конца кабеля должны быть подключены одинаково, и нельзя делать никаких предположений о том, как подключен другой конец. Вам придется вручную проверить оба конца соединения. Повреждение может произойти из-за неправильно подобранной проводки.

    Кабель DB9 явно имеет 9 соединений, а кабель категории 5, категории 5(e) и категории 6 имеет 8 проводников.RS232D решил использовать контакт 1 в качестве многофункционального контакта (DSR/RI) для обеспечения максимальной гибкости с модемами — в частности, он допускает DCD, который является значимым сигналом от модема, но не, как мы предлагаем, от однорангового ПК. Мы решили использовать небольшую вариацию стандартной распиновки нуль-модема DB9, описанную выше, в частности, мы разрешили RI, который можно было бы использовать с однорангового ПК для начала последовательности передачи. Используемые цвета не имеют значения, но предлагаемая конфигурация является одним из способов обеспечения кратчайшего использования соседних (витых) пар.

    Если эта распиновка не работает для вас, вы можете попробовать наш учебник по сигналам / контактам, потому что вам может потребоваться подделка соединений.

    Одноранговый ПК1 Партнер ПК2
    ДБ9 Сигнал кат5(е)
    Цвет
    ДБ9 Сигнал кат5(е)
    Цвет
    2 РД Коричневый 3 ТД Синий
    3 ТД Синий 2 РД Коричневый
    4 ДТР Зеленый 6,1 ДСР, ДКД Коричнево-белый
    6,1 ДСР, ДКД Коричнево-белый 4 ДТР Зеленый
    7 РТС Сине-белый 8 КТС Зелено-белый
    8 КТС Зелено-белый 7 РТС Сине-белый
    5 СГНД Оранжевый 5 СГНД Оранжевый
    9 РИ Оранжево-белый 9 РИ Оранжево-белый

    DB9: Вид — вид на разъем-вилку

    (схемы штекерных и гнездовых разъемов)

    ПРИМЕЧАНИЕ:

    1. Мы получили электронное письмо, в котором говорится, что приведенная выше распиновка выглядит так, будто DTR с одной стороны ведет в DSR/DCD с другой стороны — обычно нездоровая ситуация.В электронных письмах отсутствует тот факт, что, поскольку это модемное соединение NULL, оба конца являются DTE. Два одноранговых DTE обрабатывают сигналы DSR/DCD только как RX (INPUT). INPUT DSR/DCD на одной стороне создается путем перекрестного соединения сигнала OUTPUT DTR на другой стороне.

    RS232 DB9 — DB25 Распиновка

    Используйте при подключении DB9 (например, ПК) к интерфейсу DB25 (например, модему). См. полные названия сигналов в DB9. и раздел DB25.

    Грунтовка для сигналов/штифтов

    ДБ9 Сигнал ДБ25
    1 DCD 8
    2 РД 3
    3 ТД 2
    4 ДТР 20
    5 СГНД 7
    6 ДСР 6
    7 РТС 4
    8 КТС 5
    9 РИ 22

    Вид — вид на разъем-вилку

    (схемы штекерных и гнездовых разъемов)

    Вид — вид на штекерный разъем

    (схемы штекерных и гнездовых разъемов)

    ПРИМЕЧАНИЕ. Оставьте неподключенными все контакты, не указанные выше.

    RS232 DB9 — DB25 Нулевой вывод модема

    Используйте при соединении двух систем (например, ПК), когда одна имеет интерфейс DB9, а другая — интерфейс DB25 без модема. Обычно называется встречным или нулевым модемным соединением. См. полные названия сигналов в DB9. и разделы DB25.

    Грунтовка для сигналов/штифтов

    ДБ9 Сигнал ДБ25 Сигнал
    2 РД 2 ТД
    3 ТД 3 РД
    4 ДТР 6,8 ДСР, ДКД
    6,1 ДСР, ДКД 20 ДТР
    7 РТС 5 КТС
    8 КТС 4 РТС
    5 СГНД 7 СГНД
    9 РИ 22 РИ

    DB9: Вид — вид на разъем-вилку

    (схемы штекерных и гнездовых разъемов)

    Вид — вид на штекерный разъем

    (схемы штекерных и гнездовых разъемов)

    Примечание: Оставьте неподключенными все контакты, не указанные выше.

    RS-422, RS423 и RS-485 (TIA/RS-530-A с использованием DB25)

    RS 530-A определяет распиновку при использовании симметричного RS-422 (и RS-485) или несимметричного RS-423 с использованием разъема DB25. A (+) и B (-) ниже относятся к каждой паре сигналов, используемых в симметричных последовательных интерфейсах (A+ неинвертирующий, B- инвертирующий). При использовании с RS-423 (несбалансированный) B (-) подключаются к общему заземлению. Сигналы, помеченные буквой U в разделе Bal/Ubal, не сбалансированы, поскольку обычно они изменяются очень редко (например, один раз за сеанс) и, следовательно, не влияют на чувствительность производительности TX/RX — следовательно, на скорость. ОСТЕРЕГАЙТЕСЬ: RS-530 (без суффикса A) является более ранним стандартом и подключается по-другому (в частности, и DTE Ready/DTR, и DCE Ready/DSR использовали сбалансированную связь — два контакта). Это спецификация распиновки RS-530-A, в которой DTE Ready/DTR, DCE Ready/DSR являются несбалансированными, а RI представлен на контакте 22. Распиновка поддерживает как синхронные (V.35/v.10/V.11), так и требуют часов и асинхронных систем (RS-422/RS-485), которые не требуют часов. В столбце с пометкой 422/485 указаны сигналы, необходимые для этих интерфейсов, для всех остальных — N.С. (не подключен). RS422/485 на DB9 определяется отдельно.

    RS-422 и RS-485: Многие из нас не понимают разницы между RS-422 (многоточечный) и RS-485 (многоточечный). RS-422 допускает использование только одного ведущего (или передатчика), все остальные являются только приемниками.

    Примечания:

    1. MIL-STD-188-114B, как сообщается, взаимодействует с RS-422/485.

    Экран кабеля
    Номер контакта Имя сигнала RS Бал/Убал 422/485 Примечания
    1 Щит Д , подключается только к DTE.
    2 Передача данных (A+) Д он же TxD
    3 Полученные данные (А+) Д он же RxD
    4 РТС (А+) Д Запрос на отправку
    5 CTS (А+) Д Очистить для отправки
    6 Готов к DCE (модем/CSU) У Д а.к.а ДСР
    7 Сигнальная земля Д
    8 Обнаружение носителя данных (A+) Д он же DCD, CD или RLSD
    9 Синхронизация элемента сигнала приемника (B-) Часы приема
    10 Обнаружение носителя данных (B-) Д а.k.a DCD, CD или RLSD
    11 доб. Часы передачи (B-)
    12 Синхронизация элемента сигнала передачи (B-) ЧАСЫ ПЕРЕДАЧИ
    13 CTS (В-) Д Разрешить отправку
    14 Передача данных (B-) Д а.к.а TxD
    15 Элемент сигнала передачи Синхронизация (A+) ЧАСЫ ПЕРЕДАЧИ
    16 Полученные данные (B-) Д он же RxD
    17 Синхронизация элемента сигнала приемника (A+) ЧАСЫ ПРИЕМА
    18 Локальная петля У
    19 РТС (В-) Д Запрос на отправку
    20 DTE готов У Д а.к.а ДТР
    21 Удаленная петля У
    22 Кольцевой индикатор Д РИ
    23 Сигнальная земля Д
    24 Внешняя синхронизация TX (A+)
    25 ТМ У Тестовый режим

    RS-422 и RS-485 (DB9)

    Не существует официального стандарта для использования RS-422 или RS-485 на DB9.Следующая распиновка широко используется многими производителями, но перед продолжением рекомендуется свериться со спецификациями производителя. Следующее расположение выводов не предоставляет функций для сигнализации готовности сквозного оборудования (например, DTE Ready/DTR и DCE Ready/DSR — см. RS422/485 на DB25). Программные драйверы должны использовать сигналы CTS/RTS для индикации присутствия и готовности однорангового узла.

    Примечания:

    1. Приведенные ниже A (+) и B (-) относятся к каждой паре сигналов, используемых в симметричных последовательных интерфейсах (A+ — неинвертирующий, B- — инвертирующий).

    Штифт DB9 Сигнал Примечания
    1 Земля
    2 CTS (А+) Разрешить отправку
    3 РТС (А+) Запрос на отправку
    4 Получение данных (А+) РхД
    5 Получение данных (B-) РхД
    6 CTS (В-) Очистить для отправки
    7 РТС (В-) Запрос на отправку
    8 Передача данных (A+) ТхД
    9 Передача данных (B-) ТхД

    В.35 на DB25 (RS-530-A)

    Первоначальная спецификация V.35 определяла использование симметричных сигналов через огромный 35-контактный разъем. V.35 уже много лет устарел (заменен на V.10), хотя этот термин все еще часто используется. В большинстве современных систем, называющих себя V.35, используется разъем DB25, который имеет более скромные размеры, использует схему распиновки RS-530-A и для удобства отображает имена сигналов V.35 на имена RS-530-A. A (+) и B (-) ниже относятся к каждой паре сигналов, используемых в симметричных последовательных интерфейсах (A+ неинвертирующий, B- инвертирующий).Сигналы, помеченные буквой U в разделе Bal/Ubal, не сбалансированы, поскольку обычно они изменяются очень редко (например, один раз за сеанс) и, следовательно, не влияют на чувствительность производительности TX/RX — следовательно, на скорость. ОСТЕРЕГАЙТЕСЬ: RS-530 (без суффикса A) является более ранним стандартом и подключается по-другому (в частности, и DTE Ready/DTR, и DCE Ready/DSR использовали сбалансированную связь — два контакта). Это спецификация распиновки RS-530-A, в которой DTE Ready/DTR, DCE Ready/DSR являются несбалансированными, а RI представлен на контакте 22.Имена сигналов, используемые в распиновке ниже, относятся к стандартной (исходной) спецификации V.35.

    Грунтовка для сигналов/штифтов

    Контактный № V.35 Наименование Бал/Убал Примечания/Имя сигнала RS
    1 Щит Экран кабеля , подключается только к DTE.
    2 ВА Передача данных (A+) (он же TxD)
    3 ББ Полученные данные (A+) (a.к.а. RxD)
    4 КА/КС RTS (A+) Запрос на отправку
    5 КБ CTS (A+) Очистить для отправки
    6 СС У Готовое оборудование для передачи данных (модем/CSU) (он же DSR)
    7 АБ Сигнальная земля
    8 КФ Обнаружение носителя данных (A+) (a.k.a DCD, CD или RLSD)
    9 ДД Синхронизация сигнального элемента приемника (B-) RX Clock
    10 КФ Обнаружение носителя данных (B-) (он же DCD, CD или RLSD)
    11 DA доб. Часы передачи (B-)
    12 ДБ Синхронизация элемента сигнала передачи (B-) TX CLOCK
    13 КБ CTS (B-) Готов к отправке
    14 ВА Данные передачи (TD) (B-) (a.к.а TxD)
    15 ДБ Элемент сигнала передачи Синхронизация (A+) TX CLOCK
    16 ББ Полученные данные (B-) (он же RxD)
    17 ДД Синхронизация элемента сигнала приемника (A+) RX CLOCK
    18 ЛЛ У Локальная петля
    19 КА/КС RTS (B-) Запрос на отправку
    20 CD У DTE готов (a.к.а ДТР)
    21 РЛ У Удаленная петля
    22 Кольцевой индикатор RI
    23 АС Сигнальная земля
    24 DA Внешняя синхронизация TX (A+)
    25 ТМ У Тестовый режим

    ПРИМЕЧАНИЯ:

    • Оставьте все контакты, не указанные выше, неподключенными.
    • В симметричном режиме сигналы с одинаковыми именами являются парным набором, например, контакты 2 и 14 имеют имена BA и образуют пару для передачи данных. Каждый сигнал пары является либо высоким (A+), либо низким (B-)
    • При использовании с RS-485 в полудуплексных, многоабонентских средах часто используется простая схема с тремя сигналами: один контакт используется в качестве GND, а RX/TX попеременно переключается на симметричную пару проводов, которая может быть либо Пара BA (TX) или BB (RX).

    Вид на разъем-вилку

    (схемы штекерных и гнездовых разъемов DB25)

    DB — Обозначения миниатюрных D-разъемов

    Здесь перечислены обозначения разъемов DB (предоставлено Робом Рекни — спасибо).Любые ошибки в этом списке принадлежат нам, а не Робу.

    • A — 15-контактный 2-рядный разъем джойстика.

    • B — 25-контактный 2-рядный последовательный или параллельный разъем — также 44-контактный 3-рядный разъем высокой плотности.

    • C — 37-контактный разъем — иногда встречается на многопортовых последовательных платах или платах сбора данных.

    • D — 50-контактный разъем — немного длиннее, чем C, но в три ряда с использованием тех же контактов, что и 2-рядные разъемы.

    • E — 9-контактный 2-рядный серийный — также 3-рядный VGA.

    Таким образом, DB9 правильнее называть DE-9P. Разве знание не замечательная вещь!

    Размер резьбы на розетке RS232 (винтовой домкрат) — UNC 4-40.

    Распиновка T1/E1 (RJ-48C)

    Проводка

    T1/E1 может использовать разъемы RJ45, DB15 или BNC. Показанная распиновка использует разъемы RJ45 — ее официальное название USOC RJ-48C и определено в ANSI T1-403-1989. T1 — цифровая услуга в Северной Америке (прежде всего), обеспечивающая скорость 1,544 Мбит/с. E1 — это европейский/остальный мировой стандарт, предоставляющий цифровые услуги на уровне 2.048 Мбит/с. Кабели CATegory 5(e) используются для создания сбалансированных пар. Цветовая кодировка кабелей Cat 5(e) может быть 568A или 568B.

    Разъем RJ45 Сигнал Примечания
    1 RX1 (кольцо — минус)
    2 RX2 (НАКОНЕЧНИК — положительный)
    3 FGND (Земля RX) Земля/экран
    4 TX1 (кольцо — минус)
    5 TX2 (НАКОНЕЧНИК — положительный)
    6 FGND (TX GND) Земля/экран
    7 НЗ Не используется
    8 НЗ Не используется

    ПРИМЕЧАНИЯ:

    1. НЗ = не подключен.
    2. Существует сбивающее с толку количество выводов для использования с разъемом RJ45/48C. Некоторые спецификации показывают использование контактов 7,8 для заземления. Всегда сверяйтесь со спецификациями оборудования, если таковые имеются.
    3. Мир телекоммуникаций любит обозначения Tip и Ring. Предполагается, что на наконечник поступает положительное напряжение (и передается сигнал передачи), на кольцо — отрицательное напряжение (и передается инвертированный сигнал передачи)



    Проблемы, комментарии, предложения, исправления (включая неработающие ссылки) или что-то добавить? Пожалуйста, найдите время от занятой жизни, чтобы «написать нам» (вверху экрана), веб-мастеру (ниже) или в информационную поддержку на zytrax.У вас будет теплое внутреннее сияние до конца дня.

    ProAdapter для настройки контактов DB9

    ProAdapter для настройки контактов DB9

    Специалисты по сбору данных измерений
    Подключение любого прибора к любому программному обеспечению

    ProAdapter
    Настройка контактов для кабеля DB9




    Самое серийное устройство производители предоставляют разъем DB9, чтобы вы могли подключить последовательное устройство к последовательному порту ПК.Однако многие из этих же устройств производители используют нестандартную распиновку и могут взимать с вас плату значительно выше 100 долларов за кабель для подключения их последовательного устройства к стандартному последовательному порту ПК.

    Адаптер ProAdapter позволяет настройте распиновку, чтобы вы могли подключить ваше последовательное устройство к стандартному ПК Серийный порт. ProAdapter и аксессуары можно приобрести на Магазин кабелей USB и RS-232.



    Особенности ProAdapter

    • Не требует от вас припаивайте и отпаивайте провода, чтобы настроить соединения.

    • Требуется только инструмент маленькая крестовая отвертка, используемая для удаления 4 винтов, чтобы открыть корпус.

    • 5 предварительно зачищенных проводов включены для настройки вашего соединения.

    • Если вам нужны дополнительные провода, вы можете использовать любой одножильный провод калибра 22-26.

    • Если вам нужно изменить ваши проводные соединения, вы можете сделать это за считанные секунды.

    • Включена ссылка на ComTestSerial, последовательная связь Windows тестовая программа, позволяющая проверить связь с вашим серийным устройство.



    ДБ9 Разъемы на ProAdapter

    Задняя панель

    Передняя панель

    • на передней панели находится штекерный разъем DB9.

    • Обычно вы можете также используйте последовательный удлинительный кабель, чтобы выполнить подключение с этой передней панели. разъем панели к вашему последовательному устройству.



    ДБ9 Гендерные смены



    ДБ9 Удлинительный кабель

    • Удлинительный кабель DB9 может использоваться для подключения вашего последовательного устройства к ProAdapter и ProAdapter к последовательному порту вашего ПК.

    • Эти кабели длиной 6 футов долго для прямого соединения на всех 9 контактах.




    Главная  | МобильныйСбор Беспроводная  | Интерфейсы GageWay | Клавиатура WedgeLink Танки
    MobileCollect Магазин | Мини Гейдж Магазин кабелей  | Команда Гейдж Магазин кабелей | РС-232 Гейдж Магазин кабелей
    Магазин GageWay | Гейдж Магазин кабелей  | Магазин WedgeLink | USB & Кабели RS-232 Магазин

    Copyright 2021 MicroRidge Systems, Inc.
    Все права защищены.

    Отредактировано 21 октября 2021

    DB9 Проходной

    Примечания: Пример сигналов RS-232 и их кроссоверного преобразования
    Адаптер: GENERIC-DB9-DB9
    Вход: RS-232 распиновка на разъеме DB9
    Выход: RS-232 распиновка на разъеме DB9
    Вход (RS-232) Выход (RS-232)
    Штифт Сигнал Перемычка Сигнал Штифт
    1 DCD А DCD 1
    2 Rx B Rx 2
    3 Тх С Тх 3
    4 ДТР Д ДТР 4
    5 SG E SG 5
    6 DSR F DSR 6
    7 РТС Г РТС 7
    8 CTS H CTS 8

    DB9 кроссовер

    Примечания: Пример сигналов RS-232 и их кроссоверного преобразования
    Адаптер: GENERIC-DB9-DB9
    Вход: RS-232 распиновка на разъеме DB9
    Выход: RS-232 распиновка на разъеме DB9
    Вход (RS-232) Выход (RS-232)
    Штифт Сигнал Перемычка Сигнал Штифт
    4 DTR D DCD 1
    3 Tx C Rx 2
    2 Rx B Tx 3
    6 ДСР Ф ДТР 4
    1 DCD А ДТР 4
    5 SG E SG 5
    4 ДТР Д ДСР 6
    8 CTS H RTS 7
    7 РТС Г ЦТС 8

    Переходник с DB9 на Digi (SPC)

    Примечания: Перемычки для последовательного адаптера консоли SPC DB-9 — RJ45 Digi
    Адаптер: SPC-DB9-RJ45
    Вход: Распиновка Digi на разъеме RJ-45-8
    Выход: RS-232 распиновка на разъеме DB9
    Вход (цифровой) Выход (RS-232)
    Штифт Сигнал Перемычка Сигнал Штифт
    8 DTR серый DCD 1
    4 Tx красный Rx 2
    5 Rx зеленый Tx 3
    1 DCD/DSR синий DTR 4
    6 SG желтый SG 5
    8 DTR серый DSR 6
    7 CTS коричневый RTS 7
    2 RTS оранжевый CTS 8

    Переходник с DB9 на Cyclades (SPC)

    Примечания: Перемычки для последовательного адаптера консоли SPC DB-9 — RJ45 Cyclades
    Адаптер: SPC-DB9-RJ45
    Вход: Cyclades распиновка на разъеме RJ-45-8
    Выход: RS-232 распиновка на разъеме DB9
    Ввод (Киклады) Выход (RS-232)
    Штифт Сигнал Перемычка Сигнал Штифт
    2 DTR оранжевый DCD 1
    3 Tx черный Rx 2
    6 Rx желтый Tx 3
    7 DCD/DSR коричневый DTR 4
    8 SG серый SG 5
    2 DTR оранжевый DSR 6
    5 CTS зеленый RTS 7
    1 RTS синий CTS 8

    Консольный порт Netra/Cisco RJ45 на Digi

    Примечания: Это стандартный кабель, который мы используем для Netras и коммутаторов .
    Адаптер: 4 пары-UTP-RJ-45
    Вход: распиновка Cisco/Netra на разъеме RJ-45-8
    Выход: распиновка Digi на разъеме RJ-45-8
    Вход (Cisco/Netra) Выход (цифровой)
    Штифт Сигнал Перемычка Сигнал Штифт
    2 DTR Orn DCD/DSR 1
    8 ЦТС Брн РТС 2
    4 Земля Синий Земля 3
    6 Rx Grn Tx 4
    3 Tx GrnWhi Rx 5
    5 SG BluWhi SG 6
    1 RTS OrnWhi CTS 7
    7 DCD/DSR BrnWhi DTR 8

    Консольный порт Netra/Cisco RJ45 на Киклады

    Примечания: Это стандартный кабель, который мы используем для Netras и коммутаторов .
    Адаптер: 4 пары-UTP-RJ-45
    Вход: распиновка Cisco/Netra на разъеме RJ-45-8
    Выход: Cyclades распиновка на разъеме RJ-45-8
    Вход (Cisco/Netra) Выход (Киклады)
    Штифт Сигнал Перемычка Сигнал Штифт
    8 КТС Брн РТС 1
    7 DCD/DSR BrnWhi DTR 2
    6 Rx Grn Tx 3
    4 Земля Синий Земля 4
    1 RTS OrnWhi CTS 5
    3 Tx GrnWhi Rx 6
    2 DTR Orn DCD/DSR 7
    5 SG BluWhi SG 8

    Кабель Digi to Cyclades xover

    Примечания: Подключает Digi к последовательному порту Cyclades .
    Адаптер: 4 пары-UTP-RJ-45
    Вход: Cyclades распиновка на разъеме RJ-45-8
    Выход: распиновка Digi на разъеме RJ-45-8
    Ввод (Киклады) Выход (цифровой)
    Штифт Сигнал Перемычка Сигнал Штифт
    2 DTR Orn DCD/DSR 1
    5 CTS BluWhi RTS 2
    4 Земля Синий Земля 3
    6 Rx Grn Tx 4
    3 Tx GrnWhi Rx 5
    8 СГ Брн СГ 6
    1 RTS OrnWhi CTS 7
    7 DCD/DSR BrnWhi DTR 8

    Кабель Digi to Cyclades st

    Примечания: Подключает Digi к последовательному порту Cyclades .
    Адаптер: 4 пары-UTP-RJ-45
    Вход: Cyclades распиновка на разъеме RJ-45-8
    Выход: распиновка Digi на разъеме RJ-45-8
    Ввод (Киклады) Выход (цифровой)
    Штифт Сигнал Перемычка Сигнал Штифт
    7 DCD/DSR BrnWhi DCD/DSR 1
    1 РТС OrnWhi РТС 2
    4 Земля Синий Земля 3
    3 Tx GrnWhi Tx 4
    6 Прием Грин Прием 5
    8 СГ Брн СГ 6
    5 CTS BluWhi CTS 7
    2 ДТР Орн ДТР 8
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
