Как правильно подключить магнитолу Pioneer без схемы подключения. Какая распиновка ISO-разъема у магнитол Pioneer. Как определить назначение проводов в разъеме магнитолы Pioneer.
Что такое ISO-разъем магнитолы и зачем он нужен
ISO-разъем — это стандартизированный интерфейс для подключения автомобильных магнитол. Он состоит из двух 8-контактных разъемов:
- Силовой разъем — для подключения питания и управляющих сигналов
- Акустический разъем — для подключения динамиков
Использование стандартного ISO-разъема позволяет легко заменять магнитолы в автомобиле без перепайки проводов. Достаточно просто отсоединить старую магнитолу и подключить новую, используя имеющийся в машине ISO-разъем.

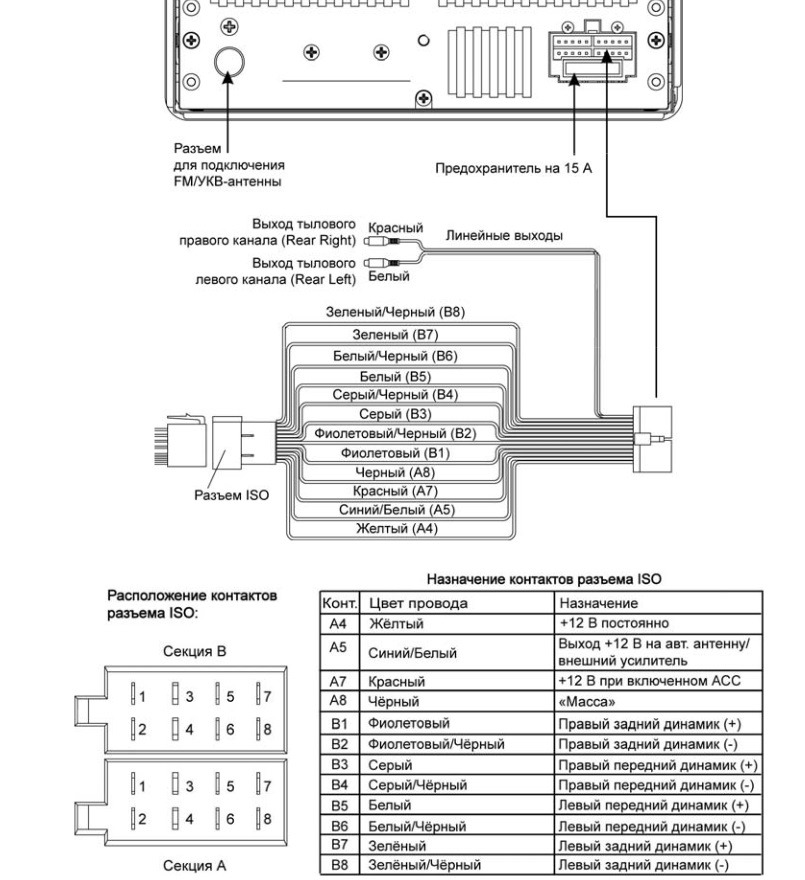

Распиновка силового разъема ISO магнитолы Pioneer
Силовой 8-контактный разъем ISO магнитолы Pioneer имеет следующую распиновку:
- Не используется
- Не используется
- Не используется
- Постоянный «+» (желтый провод)
- Выход на антенну (синий провод)
- Подсветка (оранжевый провод)
- Зажигание ACC (красный провод)
- Масса (черный провод)
Какие основные функции выполняют провода силового разъема Pioneer? Желтый провод подает постоянное питание +12В от аккумулятора. Красный провод подключается к цепи зажигания ACC для включения магнитолы при повороте ключа. Черный провод — это «масса». Остальные провода отвечают за дополнительные функции.

Распиновка акустического разъема ISO магнитолы Pioneer
Акустический 8-контактный разъем ISO магнитолы Pioneer имеет следующую распиновку:
- Правый задний динамик (+) — фиолетовый
- Правый задний динамик (-) — фиолетово-черный
- Левый передний динамик (+) — серый
- Левый передний динамик (-) — серо-черный
- Левый задний динамик (+) — зеленый
- Левый задний динамик (-) — зелено-черный
- Правый передний динамик (+) — белый
- Правый передний динамик (-) — бело-черный
Как правильно подключить динамики к магнитоле Pioneer? Нужно соединить провода от динамиков с соответствующими контактами разъема, соблюдая полярность. «+» динамика подключается к одноцветному проводу, «-» — к проводу того же цвета с черной полосой.
Как подключить магнитолу Pioneer без фирменного разъема
Если в автомобиле отсутствует стандартный ISO-разъем, можно подключить магнитолу Pioneer напрямую, используя следующий алгоритм:
- Определите назначение проводов в жгуте автомобиля с помощью мультиметра
- Соедините провода питания магнитолы с соответствующими проводами автомобиля
- Подключите акустические провода к динамикам, соблюдая полярность
- Изолируйте все соединения
- Проверьте работу магнитолы перед окончательной установкой
Какие основные моменты нужно учесть при самостоятельном подключении? Важно правильно определить провода питания и не перепутать полярность. Также необходимо надежно заизолировать все соединения во избежание короткого замыкания.

Особенности подключения магнитол Pioneer разных моделей
Хотя базовая распиновка ISO-разъема одинакова для всех магнитол Pioneer, некоторые модели могут иметь дополнительные разъемы и провода. Рассмотрим особенности подключения популярных серий:
Pioneer DEH
Магнитолы серии DEH часто имеют дополнительный разъем для подключения USB-накопителя и провод для управления внешним усилителем. USB-разъем обычно выведен отдельным кабелем. Провод управления усилителем (синий) нужно подключать к управляющему входу усилителя.
Pioneer MVH
В моделях MVH может присутствовать отдельный разъем для подключения пульта управления на руле. Его распиновка индивидуальна для каждой модели автомобиля и требует использования специального адаптера.
Pioneer AVH
Мультимедийные системы AVH оснащены дополнительными разъемами для подключения камеры заднего вида, видеовхода, выхода на сабвуфер. Их подключение производится согласно схеме из инструкции к конкретной модели.
Типичные ошибки при подключении магнитолы Pioneer
При самостоятельной установке магнитолы Pioneer автолюбители часто допускают следующие ошибки:

- Неправильное подключение проводов питания
- Перепутывание полярности при подключении динамиков
- Отсутствие изоляции соединений
- Неверное подключение провода управления усилителем
- Игнорирование дополнительных разъемов
Как избежать этих ошибок? Внимательно изучите схему подключения, используйте качественные изоляционные материалы, проверяйте все соединения мультиметром перед окончательным монтажом магнитолы.
Полезные советы по подключению магнитолы Pioneer
Чтобы процесс установки магнитолы прошел успешно, воспользуйтесь следующими рекомендациями:
- Отключите аккумулятор перед началом работ
- Используйте специальные клеммы для соединения проводов
- Прокладывайте провода вдали от источников тепла и движущихся частей
- Проверяйте надежность всех соединений
- При возникновении сложностей обратитесь к специалисту
Какие инструменты понадобятся для установки? Вам потребуются: отвертки, пассатижи, изоляционная лента, мультиметр, набор клемм и специальные ключи для снятия штатной магнитолы.
Распиновка iso разъема (проводов) магнитолы по цветам
Главная » Магнитолы
Магнитолы
Автор Михаил На чтение 5 мин. Просмотров 99 Обновлено
При воздействии вибрации автомобиля и высоких температур могут отпаиваться провода от контактов разъема. Чтобы отремонтировать своими руками и правильно настроить акустическую систему машины, необходимо знать и понимать распиновку ISO разъема магнитолы.
Содержание
- Что такое ISO
- Распиновка ISO разъема магнитолы
- Стандарты 1Din и 2Din
- Верхний силовой разъем
- Нижний акустический разъем
- Типы подключения
- Двойной исо разъем
- Переходники для ISO разъемов
- Распиновка для различных марок авто и магнитол
- Toyota
- Sony
- Nissan
- Honda
- BMW
- Alpine
- Mitsubishi
Что такое ISO
Чтобы подключить магнитолу к задним, передним динамикам автомобиля и источнику электропитания, применяют разъемы ISO. Аббревиатура (International Organization for Standardization) указывает, что коннектор сертифицирован согласно требованиям европейского стандарта. ISO 10487 определяет физические свойства и размеры штекера. А также назначения каждого контакта разъема, который паяется с проводом конкретного цвета и определенной задачи.
Распиновка ISO разъема магнитолы
Коннектор ISO включает в себя 2 штекера:
- верхний силовой разъем для подсоединения электропитания от аккумулятора автомобиля;
- нижний акустический разъем для магнитолы, подключающий ее к динамикам и колонкам.
Более наглядную и подробную распиновку магнитолы легко найти на просторах глобальной сети Internet.
Стандарты 1Din и 2Din
Были разработаны немецким институтом стандартизации, в честь которого и получили свое наименование Din (Deutsches Institut für Normung). Стандарты регламентируют размеры автомагнитол и посадочного места в панели приборов автомобиля. Они были введены с целью стандартизации габаритов аудиоустройств и несложной, комфортной их взаимозаменяемости. Согласно требованиям 1Din, корпус магнитолы должен быть длиной 178 мм, высотой 50 мм, глубиной 160 мм. Стандарт 2Din увеличивает значение высоты звукового оборудования до 100 мм.
Верхний силовой разъем
Коннектор для подключения автомагнитолы к аккумулятору автомобиля выполнен из пластика черного цвета прямоугольной формы с защелкой. В корпусе располагаются 8 контактов, обеспечивающие подключение источника электроэнергии. Для простоты и удобства монтажа провода, соединяющие автомагнитолу с евро-разъемом ISO, имеют разноцветную изоляцию согласно их назначению.
Распиновка силового разъема ISO магнитолы для подключения электропитания:
- Первые 3 контакта, как правило, не используется, зависит от модели автомагнитолы.
- Желтый провод подает на звуковое оборудование от аккумулятора +12В напряжения постоянного тока.
- Синий кабель выдает +12В (Remote) для подсоединения дополнительного оборудования: усилителя, антенны и других устройств.
- Оранжевый предназначен для подсветки панели.
- Красный шнур обеспечивает магнитолу напряжением +12В от замка зажигания при повороте ключа в положение АСС («accessory»).
- Черный – масса (-).
При подключении источника постоянного электрического тока категорически запрещается путать полярность, чтобы избежать сгорания предохранителей или самой автомагнитолы.
Нижний акустический разъем
Аудио-коннектор ISO имеет те же формі, габариты и количество контактов, что и силовой разъем. Различия заключаются в цветовой гамме (штекер коричневого цвета) и расположением защелки, чтобы их не перепутать.
Распиновка 8-ми контактов акустического разъема автомагнитолы для подсоединения устройств воспроизведения звука, согласно цвету припаянного провода:
- Фиолетовый (+) и черно-фиолетовый (-) провода обеспечивают вывод аудиосигнала на заднюю правую колонку.
- Серый (+) и черно-серый (-) кабели подключают к магнитоле передний динамик с правой стороны.
- Белый (+) и черно-белый (-) позволяют воспроизводить аудио в левой передней колонке.
- Зеленый (+) и черно-зеленый – динамик задний левый.
Старайтесь соблюдать полярность подключения, чтобы добиться максимального качества звука.
Типы подключения
Существуют 2 способа подключения магнитолы к источнику питания:
- Желтый и красный провода подсоединяются к «+» аккумулятора. Недостатком является его разрядка, если не выключено акустическое оборудование.
- Красный подает напряжение от замка зажигания. Магнитола автоматически включается при повороте ключа.
Двойной исо разъем
Такой ISO штекер представляет собой расположение контактов силового и акустического разъемов в одном корпусе. Пластиковая перегородка разделяет контакты на 2 части:
- Секция A – подключение источника питания.
- Секция B – подсоединение задних и передних динамиков.
Распиновка контактов имеет такую же схему, как и разъем ISO с раздельными коннекторами.
Переходники для ISO разъемов
Некоторые модели автомагнитол имеют разъемы, которые отличаются от коннекторов стандарта ISO 10487. Поэтому для сопряжения отличных друг от друга входов были придуманы специальные переходники. Это огромный ассортимент, расположенный в широком диапазоне цен.
Распиновка для различных марок авто и магнитол
Чтобы осуществить монтаж акустической системы своими руками, нужно знать распиновку аудио электрики марки авто.
Toyota
A | 1 | Правый задний дин-к |
2 | Левый задний дин-к | |
3 | Правый задний дин-к | |
4 | Выкл. звука | |
5 | Подсветка (-) | |
6 | Левый задний дин-к | |
В | 1 | Передний правый дин-к |
2 | Передний левый дин-к | |
3 | ACC | |
4 | АКБ («+») | |
5 | Передний правый дин-к | |
6 | Передний левый дин-к | |
7 | Земля | |
8 | Антенна | |
9 | Усилитель | |
10 | Иллюминация |
Sony
1 | Антенна |
3 | Лин.![]() |
4 | Земля |
5 | Лин. правый выход |
6 | CD-Левый канал |
7 | CD-Земля |
8 | CD-Правый канал |
9 | CD-Сброс |
10 | CD-Вывод часов |
11 | CD-Иллюминация |
12 | CD-Вывод данных |
13 | CD-Ввод часов |
14 | CD-ввод данных |
16 | ACC |
17 | Земля |
18 | Антенна (земля) |
22-27 | Дин-ки |
28 | Выкл. звука |
29-30 | Дин-ки |
31 | Антенна «+» |
32 | CD-ACC |
33 | Усилитель |
34 | АКБ («+») |
Nissan
1-6 | Дин-ки |
7 | АCC |
8 | Иллюминация |
9 | АКБ («+») |
10 | Дин-к (LF-) |
11 | Дин-к (RF-) |
12 | Антенна |
13 | Земля |
Honda
1 | Дин-к (правый задний, «+») |
2 | Дин-к (левый задний, «+») |
3 | Иллюминация |
4 | АКБ («+») |
5 | ACC |
6 | Антенна |
7-10 | Дин-ки (передние, «+»/задние, «-») |
13 | Земля |
14-15 | Дин-ки (передние, «-») |
BMW
1 | АCC |
2 | АКБ («+») |
3 | Земля |
4 | N/A |
5-12 | Дин-ки |
Alpine
2-5 | Дин-ки (задние) |
7 | Усилитель |
8 | Антенна |
9 | Земля |
10-13 | Дин-ки (передние) |
5-12 | АCC |
Mitsubishi
1-2 | Дин-ки (задние, «+») |
3 | Антенна |
4 | Иллюминация |
5-8 | Дин-ки (передние, «+»)/задние, «-») |
10 | АCC |
11 | АКБ («+») |
12 | Иллюминация |
13-14 | Дин-ки (передние, «-») |
15 | Земля |
Зная распиновку ISO разъема магнитолы, можно своими силами починить акустическую систему машины. Не прибегая при этом к платным услугам профессионалов. Также можно вручную осуществить сопряжение автомагнитолы с автомобильной акустикой других марок транспорта.
