распиновка, подключение, фото, видео и полезные советы по настройке

Pioneer – популярная марка, известная во всем мире. Магнитолы долго служат своим владельцам, легко настраиваются.

Наши советы предельно просты, и вы быстро поймете принципы установки. Есть подробная схема подключения магнитолы пионер.

Подготовительные работы

  1. Извлеките старую автомагнитолу, если она установлена в вашем авто. Перед этим понадобится отключить аккумуляторную батарею.
  2. Снимите накладку.
  3. Отверткой выкрутите винты, фиксирующие крышку воздуховода.
  4. Выньте устройство и выключите дисплей борткомпьютера, затем снимите экран с кронштейна.

Видео: демонтаж магнитолы в салоне авто без инструментов

Инструкция

Чтобы правильно осуществить подключение всех разъемов автомагнитолы согласно схеме, следует ознакомиться с инструкцией по эксплуатации. В первую очередь начнем с маркировки и распиновки проводов.

Что нужно знать о маркировке проводов?

Изучив маркировку, вы предотвратите ошибки, которые могут возникнуть в ходе подключения. В комплектацию устройства входят не только схема, необходимые штекеры и переходники, но и два основных разъема ISO. Эти разъемы являются стандартными, поэтому они идут в комплекте автомагнитолы. На каждом из этих разъемов находится группа контактов, состоящая из восьми элементов. Один из этих разъемов предназначен для подключения электрической проводки, а ко второму разъему автомагнитолы с пультом и усилителем подключаются динамики.

Проводную автомагнитолу можно подключить самому — существует два метода. Чтобы подключение прошло без ошибок, можно приобрести переходник для монтажа. При подключении устройства автолюбители поступают проще — от проводов разъем отсоединяется, а затем эти провода подключаются к ответной части путем их скручивания. Для правильного подключения устройства штекеры, переходники и разъемы подсоединяются в соответствии с распиновкой и со схемой, которая идет в комплекте. Отметим, что любая автомагнитола оснащается проводкой, элементы которой могут иметь разные цвета.


Универсальная схема подключения АКБ

Предлагаем ознакомиться с тем, какие функции имеют проводки и как осуществляется их подключение. Желтый проводок необходимо подключить напрямую к АКБ, для правильного подсоединения цепь нужно дополнить предохранителем. Также в автомагнитоле есть красный проводок, он необходим, чтобы включать систему при включенном зажигании, поэтому красный кабель подключается через замок. Между собой эти два провода ни в коем случае не должны соединяться, так как в результате этого схема распиновки будет способствовать ускоренному разряду АКБ.

Черный провод является минусовым, он обычно более толще остальных, его следует подсоединить к кузову транспортного средства. Каждый из кабелей, который идет в комплекте к автомагнитоле машины с усилителем или без него, выполняет те или иные задачи. К примеру, если проводок белый и на нем имеется синяя полоса, то при подключении к разъему он будет отвечать за функционирование антенны, усилителя, а также сабвуфера, если он имеется.

Что касается серого провода, то его нужно подсоединить плюсовому разъему колонки, расположенной впереди справа. Аналогичный кабель с черной полоской подключается к минусу этой же колонки. Такая же ситуация обстоит и с белым кабелем, а также белым проводом с черной полоской — их нужно подсоединить к левой колонке (автор видео — Антон Еремин).

Подключение задних колонок автомагнитолы с усилителем осуществляется по аналогичной схеме. В частности, к задней левой колонке необходимо подсоединить зеленый проводок (к плюсу), а зеленый элемент с черной полоской подсоединяется к минусовому штекеру колонки машины. Следуя схеме и распиновке, фиолетовый элемент подсоединяется к правой колонке, в частности — к плюсу, а аналогичный проводок с черной полоской подводится своими руками к минусу. При несоблюдении схемы и распиновки есть вероятность того, что автомагнитола может замкнуть, поэтому будьте осторожны.

Как подключить?

После того, как вы подключили все переходники и штекеры магнитолы с пультом согласно схеме, перейдем к вопросу подключения системы. Необходимо учитывать, что все штекеры, а также распиновка кабелей — стандартна, так что допустить ошибку будет трудно. Просто вставить штекер в гнездо — не проблема, но иногда автолюбители выбирают более сложный процесс монтажа, если речь идет о ручном подсоединении. Чтобы сделать это, кабели нужно отключить от штекера и подключить в зависимости от их функционала.

Подсоединив элементы их нужно максимально заизолировать, чтобы предотвратить выход системы из строя в результате замыкания. Чтобы компоненты не отключились от переходников, их желательно дополнительно зафиксировать при помощи специальных пластиковых хомутов. На всех транспортных средствах на торпеде есть место для установки мультимедиа системы, иногда это место скрывается пластиковой накладкой, которую непосредственно перед монтажом необходимо отсоединить. Для этого можно использовать отвертку.


Схема подключения проводов к разъему

Открыв декоративную панель или демонтировав старую магнитолу, увидите все провода, которые потребуются для подключения переходников и выходов магнитолы в соответствии со схемой. Основываясь на схеме, подключаются все кабеля и переходники, после чего мультимедиа система устанавливается на место монтажа.

Маркировка проводов

Перед тем, как подключить магнитолу пионер, узнайте, какие функции выполняют каждый из проводков. В одном комплекте с устройством есть пара разъемов ISO для подсоединения, каждый из них состоит из 8 контактов. 1-й предназначен для блока питания, 2-й — системы воспроизведения звука. Бывает, что в машине нет нужного порта. В этом случае отключите ISO, после подсоедините за счет механической скрутки. Разноцветные электропровода легко идентифицировать. Каждый из них выполняет свои функции.

Предназначение и соединение проводков

  • Желтый. Для АКБ, подводится через предохранитель.
  • Красный. Подсоединяется к зажиганию. Красный и желтый нельзя подсоединять друг к другу, так как аккумуляторная батарея быстро разрядится.
  • Черный. Минусовый, его фиксируют к корпусу авто.
  • Бело-синие. Идут от антенны, сабвуфера и усилителя.
  • Серые. Для правой колонки (клемма с плюсом). Серый проводок с полосой черного цвета подключают к тому же динамику (клемма с минусом).
  • Белый. Подсоединяется к плюсовой клемме переднего левого динамика, а белый с черной полосой – к минусовой.
  • Зеленый. Подводится к плюсовой клемме левого заднего динамика, зеленый с полоской черного цвета – к минусовой.
  • Фиолетовый. Для задней правой колонки (плюс), с полоской – минус.

Подсоединив провода по инструкции, вы обеспечите правильную работу проигрывателя.

Описание автомагнитолы Pioneer

Современные магнитофоны Pioneer пришли к нам еще из прошлого века. Постоянно совершенствуясь, эта техника соответствует требованиям форматов наших дней. Умеет читать информацию с карт памяти, телефонов USB и т. д.


Магнитола Пионер

Популярность устройства не теряется, а наоборот, набирает силу. Так как качество отличное, и не сложная самостоятельная установка. Надежность, долговечность и прекрасный звуковой уровень продолжает радовать ценителей звука.

Непосредственное подключение

В салоне каждого автомобиля есть отсек для установки. Иногда ниша скрыта под панелью. Перед тем, как установить, панель снимают, и на ее месте останется небольшой отсек. Из ниши извлекают ответные проводки. Затем проводки соединяют (см. фото). После этого устройство устанавливают в отсек. После подсоединения всех проводков понадобится их заизолировать, иначе возможны поломки и короткие замыкания. Надежно зафиксировать проводки можно пластмассовым хомутом.

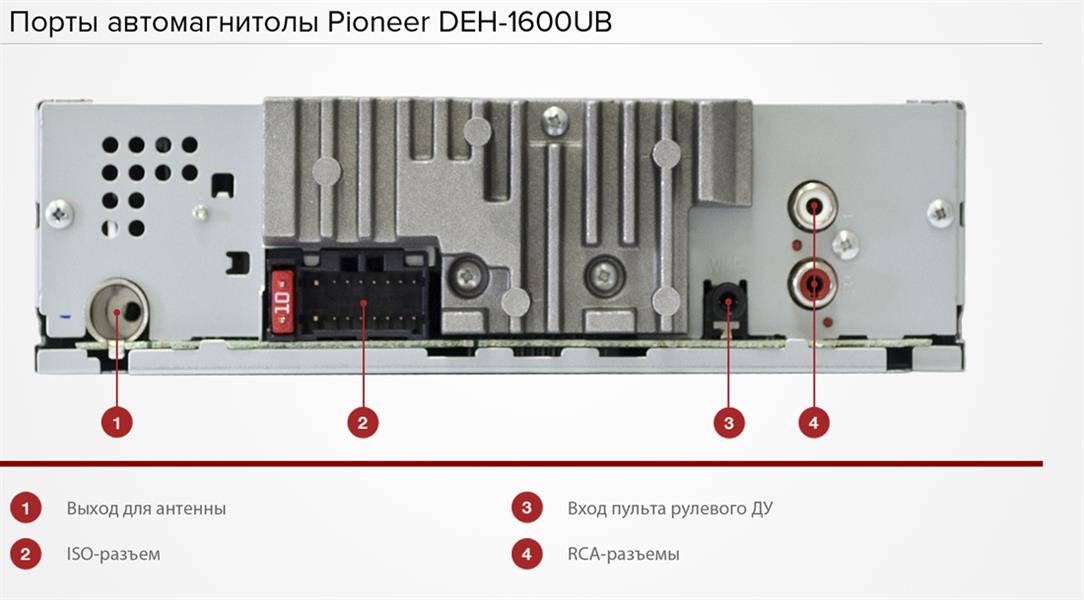

Распиновка

Сегодня, как правило, устанавливаются идентичные разъемы ISO. Поэтому заменить ее не составит труда: достаточно лишь переставить штекер. Если штекер потеряется или сломается, запомните или промаркируйте каждый проводок, чтобы подключить устройство. Распиновка детально показана на схематических рисунках. Если будете следовать инструкции, вы легко сможете сделать все своими руками, а после — наслаждаться музыкой в дороге в любое время.

Размеры и разъемы

Это может быть одноблочное или двухблочное (1 и 2 din) устройство. Версия 2 din в два раза выше 1 din, поэтому стоит заранее рассчитать размеры ниши. Разъем, который есть в автомобиле, может отличаться от того, который установлен в магнитоле. Если он отсутствует, установите переходник. Этот способ подключения новой автомагнитолы Пионер очень прост. Мы предлагаем вам полный список рекомендаций, чтобы упростить задачу для вас.

Подсоединение 1 din

Чтобы проводить работу, вам понадобятся отвертка и пластиковые хомуты.

Если вы используете стандартную стандартную схему подключения автомагнитолы пионер с соответствующими разъемами ISO, то сложностей не будет.

Если в салоне вашей машины их нет, то подсоедините провода таким образом:

  • демонтируйте панель;
  • снимите штекеры с проводков, соедините провода, как показано на картинке;
  • заизолируйте все места соединения проводков;
  • зафиксируйте хомуты.

Подсоединение 2 din

Подключение автомагнитолы марки пионер лучше выполнять так, чтобы питание шло от аккумуляторных батарей.

Так устройство можно включать на всю мощность. При этом помехи заметно снизятся. Обратите внимание:

  1. Если в вашей машине нет проводки от аккумулятора, воспользуйтесь многожильным медным проводом. Те, которые продаются вместе с автомагнитолой марки Pioneer, не подходят. Важно, чтобы провод был достаточно длинным, чтобы его хватило от ниши до аккумулятора. На расстоянии полуметра от аккумулятора установите предохранитель (20 А).
  2. Не стоит перекручивать проводок от устройства 2 din из-за возможных помех и низкой мощности.
  3. Заизолируйте каждый проводок.

Подсоединение к мультирулю

Чтобы правильно установить проигрыватель в салон с мультирулем, воспользуйтесь адаптером. Он может быть универсальным или специализированным. На видео хорошо показаны все этапы, поэтому вам не составит труда проделать эту работу в своей машине. За счет адаптера вы без труда подсоедините устройство.

Подключение адаптера:

  • отключите аккумулятор от сети автомобиля;
  • извлеките магнитолу;
  • подсоедините кабель адаптера к автомагнитоле, а адаптер — к ISO-разъему;
  • настройте на мультируле кнопки;
  • подключите АКБ.

Пионер ДЕН MVH-150UB

В основном подключение магнитофона Пионер ДЕН аналогично стандартному алгоритму. MVH-150UB — устройство, приспособленное к любому автомобилю у которого имеется карман для посадки.

В Pioneer ДЕН такие же настройки. Отличие здесь только во внешнем виде — в оттенке подсветки. Увидеть разницу можно на фото. Настройки сохраняются даже в случае отключения батареи. Имеется разъем для подключения обычного телефона или андроида.


Магнитола Пионер 150UB

В комплектации любой автомагнитолы есть инструкция. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы. И при грамотном подходе подсоединение автомагнитолы без труда осуществляется самостоятельно.

Также в комплекте присутствуют две стальные пластины с проушинами. Это специальные приспособления, дающие возможность изъятия магнитофона из кармана в случае необходимости. Пластины монтируются к боковым сторонам магнитофона. Проушины загибаются отверткой, и панель закрывается.

Как настроить устройство

Перед тем, как начать слушать своих любимых исполнителей в машине, узнавать новости по радио, изучите принцип работы Pioneer. Для начала разберитесь со всеми функциями. Соблюдайте простые правила, и вы быстро решите все сложности.

Настройка магнитолы Pioneer не займет много времени. Следуйте нашим простым рекомендациям:

  1. Подключите колонки и вставьте в пульт батарейки.
  2. Используйте джойстик, расположенный на панели управления. Установите параметры.
  3. Отдельные функции поочередно выберите и отрегулируйте в разделе «Меню».

Видео «Что делать, если магнитола фонит?»

Подробнее о том, как избавиться от такой проблемы, смотрите на видео (автор — канал Сейхо Моторс).

В современном автомобиле должна быть акустическая система. Качественный звук считается одним из основных показателей комфорта при езде автомобиля. Из статьи вы узнаете особенности установки магнитолы Pioneer и схему подключения, а также что означает маркировка проводов и какие неисправности характерны для таких систем.

Какую акустику подобрать

Главным прибором автоакустики автомобиля является магнитола. Подбор остальных элементов следует выполнять на основе технических характеристик головного устройства.

Колонки — второй по значимости элемент системы. Они отвечают за воспроизведение звука и устанавливаются в передней и задней частях салона. При этом следует обратить внимание на то, что производители предлагают передние и задние колонки.

Усилитель — необязательный компонент, однако он желателен в том случае, если к качеству и мощности звука предъявляются повышенные требования.

Выбирать прибор можно из ассортимента в средней ценовой категории. Эти модели обладают хорошими показателями и при этом не требуют лишних трат.

Сабвуфер. Таким устройством следует дополнить автомобильную акустику для любителей басов. Делать бас более выразительным — это единственное умение саба, поэтому многие меломаны смогут обойтись без него.

Монтаж магнитолы 1 din своими руками

Необходимые инструменты — отвёртка и набор пластмассовых хомутов.

Если вы работаете по стандартной схеме с ISO-разъёмами, то никаких проблем не возникнет — нужно лишь следовать вышеописанным правилам и подключать разъёмы к ответным частям.

Если в вашем автомобиле нет возможности использовать обычный вариант, придётся прибегнуть к более сложной процедуре соединения проводки. Она выполняется следующим образом.

  1. Отвёрткой снимаем декоративную панель с посадочного места для монтажа.
  2. Снимаем штекеры с проводов и соединяем провода с ответными в нужных местах, согласно цветовой схеме.
  3. Как можно более тщательно изолируем каждое место соединения, чтобы предотвратить поломку от замыкания.
  4. Для повышения надёжности рекомендуется соединить провода хомутами.
  5. Если в комплекте с магнитолой поставляются стальные пластины с проушинами, разместите их по бокам головного устройства. Это даст возможность легко изъять технику из посадочного места.

Неисправности и их устранение

В списке наиболее частых неполадок можно назвать следующие.

Не включается автомагнитола Pioneer. Если не работает головное устройство, причин может быть несколько (сгорел предохранитель, вышла из строя проводка, произошла поломка акустического оборудования). В любом из этих вариантов лучше обратиться в специализированный центр. Там проведут диагностику и установят точную причину, почему гаснет кнопка питания на автомагнитоле.

Магнитола не до конца выключается. Причиной этому может стать плохое заземление. Сложности с отключением также бывают при неплотном прилегании устройства к гнезду. В этом случае достаточно надежно закрепить прибор, как проблема устранится.

Схема подключения автомагнитолы pioneer:рассмотрим подробно

Установка магнитолы в автомобиле

Трудно представить себе современный автомобиль, без такого его тюнинга как автомагнитола. Длительное простаивание в пробках, вынужденная остановка, ожидание заказа на транспортировку товара, и другие подобные случаи скрасит приятная музыка, прослушивание радио, просмотр видео-контекта.
Осуществить подключение автомагнитолы пионер не сложно. Но при этом нужно учесть несколько элементарных правил.
Основное, чтобы при длительной стоянке магнитола, подключенная своими руками, не разряжала АКБ и была возможность ею пользоваться при выключенном зажигании.

Варианты подключения автомагнитолы

Основными элементами, помимо самого устройства, являются разъемы.
Они бывают:

  • Международного стандарта — ISO разъемы.

Совет: Нельзя использовать, не для целевого назначения, штекера по стандарту ISO. Это может привести к выходу оборудования из строя.

  • Индивидуальные.
    В этом случае под разъем ISO можно купить переходник или обрезать провода от штекеров магнитолы и проводки автомобиля, затем подключить автомагнитолу согласно цветовой разводки проводов устройства. Для смотки можно брать изоленту.
    Но помимо того, что этот метод установки автомагнитолы не эстетичный, он не всегда надежный. Соединение проводов не гарантирует плотное облегание и приклеивание на провода изоленты, особенно зимой, что может привести к короткому замыканию.

Совет: Такой метод можно делать, в крайнем случае, с соблюдением мер предосторожностей и используя термоусадочные кембрики.

Достаточно один раз установить разъемы стандарта ISO и больше не нужно задумываться, каким образом выполнить подключение pioneer автомагнитолы. Нужно будет по салазкам вытащить старое устройство и переключить штекеры из прежнего изделия в новое, которое затем ставится на место.
На фото показаны штекеры по стандарту ISO.

Штекеры стандарта ISO

Стандарты ISO подключения автомагнитолы

Существуют некоторые функции и разные цвета штекеров, которые нужно использовать, чтобы правильно выполнить подключение автомагнитолы pioneer.
По стандарту имеются два штекера:

  • Черный. Через него производится питание устройства и дополнительные его функции.
  • Коричневый. Обеспечивает выход на акустику машины звукового сигнала.

При подключении магнитолы необходимо правильно подсоединить плюсовой провод.

Совет: При подключении устройства лучше плюсовой провод брать через предохранитель непосредственно от АКБ. Диаметр проводки не должен быть меньше диаметра на разъеме автомагнитолы. Иногда можно подключиться от прикуривателя.

Для уменьшения утечки может быть использована такая схема подключения автомагнитолы пионер:

Схема подключения автомагнитолы для уменьшения утечки

По схеме:

  • Черный цвет – земля.
  • Желтый – питание силовое от АКБ (+12 вольт).
  • Красный – сигнал от замка зажигания на включение магнитолы, (+12 вольт).
  • Синий – включение антенны, (+12 вольт при включении устройства).
  • Диоды – разные, можно слаботочные типа КД522Б.

После установки автомагнитолы pioneer, подключение ее производится подачей плюса на два провода: желтый и красный:

  • Желтый провод, осуществляет настройки, отвечает за питание памяти изделия.
  • Красный является силовым, отключает работу магнитолы.

Инструкция указывает, что красный провод должен подключаться через замок зажигания, что обеспечит выключение устройства после отключения зажигания.

Способы подключения автомагнитолы

Для авто ВАЗ 2110, чтобы уменьшилась цена, подключения можно производить не к замку зажигания, а к пятому контакту на колодке БСК по схеме приведенной ниже.

Подключение автомагнитолы в авто ВАЗ 2110

Но, при этой схеме, существуют и некоторые недостатки. Например, увеличивается электропотребление при включенном зажигании, а для пассажира, если он хочет слушать музыку, ключ нужно оставлять в замке зажигания.
Уйти от этого можно скрутив желтый и красный провода вместе и подключить их к постоянному плюсу. Тогда от зажигания работа автомагнитолы пионер зависеть не будет, но при этом будет постоянное потребление тока, что может привести, при длительной стоянке авто, к разрядке аккумулятора.

Более правильно будет подключение магнитолы другими способами

Первый вариант:

  • В разрез красного провода вставляется кнопка вкл/выкл и через нее производится подключение изделия. Магнитола в этом случае может работать всегда, а при необходимости достаточно просто кнопкой выкл. подачу на устройство тока.

Второй вариант:

  • Кнопка переключения вставляется после зажигания между постоянным плюсом. Используется кнопка аварийки для того, чтобы можно было переключить режим питания автомагнитолы:
  1. При нажатии кнопки питание магнитолы осуществляется через постоянный плюс.
  2. Кнопка отпущена – питание от зажигания через плюс.

Пример такой схемы подключения:

  • Провод подсветки автомагнитолы к проводу для подсветки прикуривателя.
  • После зажигания ставится «плюс» с колодки часов, это оранжевый провод.
  • Плюс постоянный с прикуривателя или АБК.
  • С прикуривателя минус массы.

Третий вариант:
Это простая схема, по которой плюс будет подаваться и автоматически отключаться от сигнализации.
При наличии в автомобиле двухпроводного соленоида, со срабатыванием на открывание и закрывание, изменением полярности для каждой операции, он работает таким образом:

  • с соленоида на реле Р1 положительный импульс подается при открывании дверей, реле срабатывает и фактически переходит в режим самоподхватывания, питание от аккумулятора обеспечивается через реле Р2 и выводы своих контактов, а магнитола подключается к питанию;
  • во время закрытия при положительном импульсе сработает реле Р2, цепь питания магнитолы и реле Р1 оборвется, автомагнитола отключится, реле будет обесточено.

Недостатком схемы является увеличенное потребление электроэнергии, за счет питания дополнительного реле Р1, оно всегда остается включенным с работающей магнитолой. Как учесть все тонкости и правильно подключить автомагнитолу, можно увидеть на видео.
