Распиновка сим коннектора. Считыватель SIM-карт: устройство, принцип работы и применение

Что такое считыватель SIM-карт и как он устроен. Для чего используются считыватели SIM-карт. Как самостоятельно собрать простой считыватель SIM-карт. Какие проблемы могут возникнуть при работе со считывателями SIM-карт.

Устройство и принцип работы считывателя SIM-карт

Считыватель SIM-карт представляет собой устройство для чтения и записи данных на SIM-карты мобильных телефонов. Его основные компоненты:

• Разъем для установки SIM-карты
• Микроконтроллер для обработки данных
• Интерфейс для подключения к компьютеру (обычно USB)
• Схемы согласования уровней сигналов

Принцип работы считывателя основан на обмене данными с чипом SIM-карты по стандартному протоколу. При этом считыватель эмулирует работу мобильного телефона, подавая на контакты SIM-карты необходимые сигналы.

Основные применения считывателей SIM-карт

Считыватели SIM-карт используются в различных целях:

• Резервное копирование контактов и других данных с SIM-карты
• Перенос информации между SIM-картами разных операторов
• Редактирование содержимого SIM-карты (например, добавление контактов)
• Диагностика неисправностей SIM-карт
• Восстановление удаленных данных (в некоторых случаях)

Важно отметить, что несанкционированный доступ к чужим SIM-картам является незаконным. Считыватели должны использоваться только для работы с собственными SIM-картами или в рамках закона.

Схема подключения считывателя SIM-карт

Типовая схема подключения считывателя SIM-карт включает следующие основные элементы:

1. Разъем для SIM-карты (6 или 8 контактов)
2. Микросхема интерфейса (например, MAX232 для преобразования уровней RS-232)
3. USB-контроллер для связи с компьютером
4. Микроконтроллер для управления обменом данными
5. Кварцевый резонатор для тактирования
6. Пассивные компоненты (резисторы, конденсаторы)

Ключевой момент — правильное подключение контактов SIM-карты к соответствующим линиям микроконтроллера с учетом согласования уровней сигналов.

Самостоятельная сборка простого считывателя SIM-карт

Для самостоятельной сборки простейшего считывателя SIM-карт потребуются следующие компоненты:

• Разъем для SIM-карты
• Микросхема MAX232
• Конвертер USB-UART (например, на чипе CP2102)
• Резисторы и конденсаторы по схеме
• Макетная плата

Порядок сборки:

1. Установить разъем SIM-карты на макетную плату
2. Подключить выводы разъема через резисторы к MAX232
3. Собрать обвязку MAX232 по типовой схеме
4. Подключить выходы MAX232 к конвертеру USB-UART
5. Подать питание от USB

После сборки устройство можно подключить к компьютеру и использовать со специальным программным обеспечением для работы с SIM-картами.

Программное обеспечение для работы со считывателями SIM-карт

Для взаимодействия со считывателем SIM-карт требуется специальное программное обеспечение. Наиболее популярные программы:

• SIMEdit — редактирование контактов и SMS на SIM-карте
• SIMProBackup — создание резервных копий данных SIM-карты
• SIMCardManager — комплексное управление SIM-картами
• SIMSpyReader — восстановление удаленных данных (только для личного использования)

При выборе ПО важно учитывать совместимость с конкретной моделью считывателя и операционной системой компьютера. Некоторые программы требуют установки дополнительных драйверов для корректной работы устройства.

Возможные проблемы при работе со считывателями SIM-карт

При использовании считывателей SIM-карт могут возникать различные проблемы:

• Не определяется SIM-карта — проверьте правильность установки и чистоту контактов
• Ошибка чтения данных — попробуйте использовать другое ПО или обновить драйверы
• Невозможность записи на SIM-карту — убедитесь, что карта не защищена от записи
• Повреждение SIM-карты — будьте осторожны при установке/извлечении карты

При возникновении проблем рекомендуется сначала проверить физическое подключение, затем переустановить программное обеспечение и драйверы. В крайнем случае, может потребоваться замена считывателя или обращение в сервисный центр.

Правовые аспекты использования считывателей SIM-карт

Использование считывателей SIM-карт регулируется законодательством:

• Разрешено использовать только для работы с собственными SIM-картами
• Запрещено взламывать защиту SIM-карт или копировать их без разрешения
• Нельзя использовать для клонирования SIM-карт
• Запрещено извлекать конфиденциальную информацию с чужих SIM-карт

Нарушение этих правил может привести к административной или уголовной ответственности. При использовании считывателей SIM-карт следует строго соблюдать законодательство и права владельцев SIM-карт.

SIM-карты. Проблемы и решения

Автор статьи: Kargal

Проблема №1. Вакханалия форматов

Переставляя симки из одного аппарата в другой мы часто сталкиваемся с проблемой разнокалиберности SIM-карт:

Mini-SIM — 25×15×0,76 мм;
Micro-SIM — 15×12×0,76 мм;
Nano-SIM — 12,3×8,8×0,67 мм

Что делать?

Если повезло с оператором, то ничего делать не надо, так как некоторые операторы поставляют сим-карты в комплекте со всеми адаптерами — в виде этакой матрёшки. У таких адаптеров есть только один недостаток — карта может вылезать из адаптера при попытке установить симку в слот.

Этого недостатка лишены адаптеры, плакированные с одной стороны пластиковой плёнкой. Например, широко распространены такого рода адаптеры «NOOSY».

Гнездо под SIM-карту производится вырубкой (штамповка), в результате чего имеет агрессивно-острые края. Затем заготовка плакируется плёнкой с нижней стороны и эта плёнка перекрывает полость адаптера, не позволяя карте проваливаться насквозь.

Проблема №2. Адаптер цепляется за контакты

Такая конструкция имеет очень острые и немнущиеся углы в области соприкосновения с контактами разъёма. Усердие разъёма по обеспечению надёжного контакта легко прослеживаются на поработавших «мягких» SIM-ках старых типов.

И адаптер очень уверенно и задиристо цепляется за контакты. Обычно вставить агрегат в разъём еще можно, хотя и с опасно-избыточным усилием (вдвигается «по шерсти»), но при вытаскивании («против шерсти») обе части «идут на принцип», и процедура удается только с выдиранием одного-двух контактов разъёма.

Схема адаптера приведена на рисунке. Самым опасным является обозначенное на рисунке внутреннее «ребро» на узкой перекладине адаптера — именно оно выдирает контакты разъёма. Внешнее ребро тоже не сахар — очень затрудняет установку SIM-карты в разъём.

Доработка адаптера

Оправдавшим себя приёмом устранения проблемы является организация (пропиливание) на адаптере плавных «въездов» для контактов разъёма (наклонных канавок с глубиной на входе ~0. 2 мм и шириной 1.0÷1.3 мм).

Оптимальным инструментом для доработки представляется «дремель» с цилиндрической (01.1÷1.5 мм) фрезой с твердосплавным напылением (беззубой!).

Им удаётся (при твёрдой руке) пропилить наклонные (~15°) въезды на внутреннем ребре без нарушения нижней плёнки окна SIM-карты. Опиливать ребро по всей длине не рекомендуется — ухудшается фиксация карты в адаптере. А потренироваться можно на наружном ребре (хотя кромку наружного ребра можно просто сгладить надфилем по всей длине).

Результат представлен на картинке. Получилось не очень аккуратно, но проблема решена — карта легко вставляется и извлекается, при этом надёжность контакта не снизилась.

Наружная поверхность адаптера белого цвета, внутренний слой — полупрозрачный, из-за чего на тёмном фоне «въезды» выглядят чёрными. Правый адаптер без SIM-карты и видны блики от «дна гнезда» — нижней плёнки.

А если я уже выдрал контакты SIM-слота?

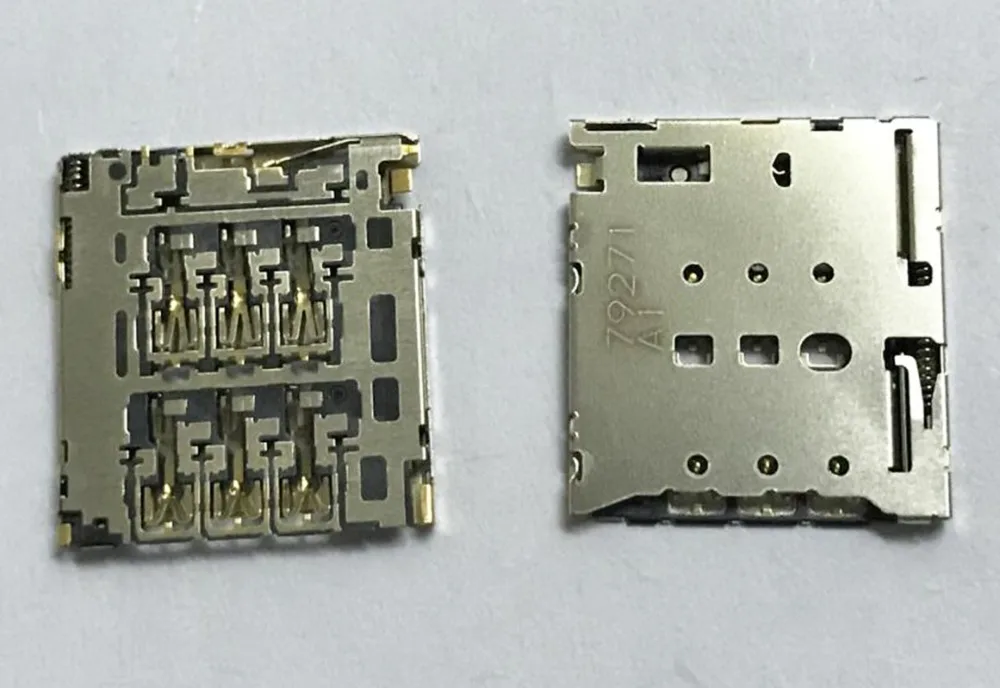

За ремонт такого 100-баксового смартфона стандартные ремонтники запрашивают 5÷7 тыс. руб (они, как правило, «умеют» только заменять материнскую плату целиком, а это $45÷50 только на приобретение). Свой я починил за 800 руб суммарно у «продвинутого» ремонтника, предварительно купив разъем на AliExpress. Но потеря ~4-х дней на поиски подходящей модели среди всех необозначенных моей маркой разъемов и полтора месяца ожидания посылки — это тоже недешево.

#) Кстати (для поисков), для Jiayu G2F подходят двойные SIM-слоты от смартфонов:
Lenovo: A505e, A520, A560e, A580, A780t, A800, A2105, P90w, S720, S850E;
Huawei: G600, G7300, T00, Y320, Y325, Y518;

Coolpads: 7260;

И, как я понимаю, владельцы таких смартфонов вполне могут столкнуться с такой же проблемой.
Полагаю, что владельцам SIM-слотов «другой породы» эта информация тоже может пригодиться. Может быть «богу свечка» никому и ничего не освещает, но на душе-то — спокойней!

---

    Метки: kargal, Гаджет, Мобильное, Смартфон

Как отремонтировать слот сим-карты планшета своими руками

На выходных знакомая принесла планшет explay surfer 8. 31 3g. При падении со стола задняя крышка у планшета раскрылась, потянув за собой SIM-карту, вставленную в слот. Увы, такие ситуаций с любимыми гаджетами наверняка случались со многими из вас. Однако, при большом желании, данную проблему можно решить собственными силами.

Как видно на фотографии, место крепления слота вырвано, причём с одной стороны, вместе с фольгой, заклеенной к плате (синий кружок). Хорошо, что этот участок фольги не является дорожкой и можно его смело сажать на место (приклеить).

Красным кружком отмечены отломанные ножки слота и их остатки на плате планшета.

Ещё при осмотре обнаружилось, что SIM -карта не фиксировалась, то есть был повреждён и сам слот. Конечно, я бы заменил его на другой, но до ближайшего специализированного магазина, где можно приобрести слот, 150 км. Узнав об этом, знакомая попросила, убрать фиксацию и поставить слот как есть (снять пружинку, чтобы сим-карта обратно не выходила). Но я не мог просто вытащить эти детали, ведь если нужно будет потом менять SIM-карту или к примеру, придётся открывать корпус, без повторного выламывания слота не обойтись.

На фотографии (после ремонта) видно, что на этой модели планшета, SIM -карта вставляется глубоко и вытащить без выталкивающего механизма практически невозможно.

Таким образом, мне пришлось отремонтировать для начала сам слот.

Ремонт слота

Сняв металлическую крышку, я увидел, что напоминающая скобу от степлера (только намного меньше) проволока отсутствует. Она фиксировала пластмассовую деталь, выталкивающую SIM -карту под действием пружинки.

Красным кругом отмечено место где должна была быть фиксирующая скобка.

Проволока для скобки должна быть жёсткой, чтобы на разгонуться обратно, поэтому я сделал скобу из пружинной стали подходящего диаметра.

Диаметр определил по отверстию, где была установлена родная скобка.

Слегка выпрямив пружину, загнул плоскогубцами кончик и откусил. После откусывания, конец проволоки напоминал лезвие топора. Чтобы он не повреждал пластмассовые части механизма, закруглил его конец алмазным надфилем.

Временно убрав для удобства выталкивающую пружинку, установил SIM -карту на место и, таким образом, узнал длину фиксатора.

Длину ножек скобы сделал так, чтобы она не превышала толщину основы слота. В противном случае конец скобы, который вставляется в саму основу, мог повредить плату планшета.

Далее установил все детали слота по местам, закрыл металлическую крышку и проверил чёткость фиксации.

На этом самая большая проблема при ремонте планшета (восстановление слота) завершилась и началась другая — установка слота на место.

Установка слота

При наличии нового слота, установка не являлась бы проблемой, но так как ножки родного слота тоже пострадали, пришлось повозиться и с ними.

Для начала я удалил с платы остатки ножек, полудил места паек паяльным флюсом и принялся паять. Паял обычным паяльником на 40 Ватт, хотя такие детали лучше паять паяльной станцией. Начал с того, что заклеил и припаял корпус слота, потом сами ножки. Короткие концы ножек слота не доходили до места их пайки, и приходилось наращивать ножки тонким медным проводом. Пришлось паять каждую ножку стараясь не задеть уже припаянную, а они находятся на очень близком расстоянии (занятие не для слабонервных). В завершении протёр спиртом все места, где были остатки флюса.

Советы

Если кто решится все же сам попробовать устранить поломку слота SIM -карты, хочу предупредить: на explay surfer 8.31 3g аккумулятор приклеен на задней крышке, при разборке будьте осторожны. При резком раскрытии крышки практически гарантированны серьёзные поломки. Как минимум вырвите штекер аккумулятора от платы, повредите шлейфы и конечно провода, которые идут на динамики (отмечены красным).

При пайке не перегревайте плату и слот.

Следите за тем, чтобы не образовались перемычки (кляксы) между дорожками.

При ремонте желательно, чтобы под рукой было увеличительное стекло, лучше микроскоп.

Паяльник нужен небольшой мощности, а лучше паяльная станция, иначе может оплавиться слот и перегреться плата планшета.

Не удаляйте остатки канифоли острыми предметами (иголкой), так как можете повредить дорожки на плате.

Памятка: если нет опыта по ремонту радиоэлектроники, не стоит даже пробовать, иначе последствия такого ремонта (уже в сервисном центре) обойдутся намного дороже, а могут и не принять аппарат вовсе.

Схема контактов интерфейса смарт-карты (SIM-карты)

@ pinoutguide.com

Смарт-карта, карта с чипом или карта с интегральной схемой представляет собой карту карманного размера со встроенными интегральными схемами. Описывается стандартом ISO7816. Используется в сотовых телефонах, платных телевизорах, картах банкоматов и т. д.

Существует две широкие категории ICC. Карты памяти содержат только компоненты энергонезависимой памяти и, возможно, специальную логику безопасности. Карты микропроцессора содержат энергозависимую память и микропроцессорные компоненты. Смарт-карта, чип-карта или карта с интегральной схемой (ICC) — это любая карманная карта со встроенными интегральными схемами.

Смарт-карты могут обеспечивать идентификацию, аутентификацию, хранение данных, надежную аутентификацию безопасности для единого входа (SSO) и обработки приложений.

Физические, электрические и другие характеристики смарт-карт описываются сериями стандартов ISO/IEC 7810 и ISO/IEC 7816.

Схема контактов смарт-карты (SIM-карты)

Контакт	Имя	Описание
С1	ВКК	Вход питания +5 В постоянного тока (дополнительное использование картой)
С2	СБРОС	Сигнал сброса, используемый для сброса связи карты. Используется либо сам по себе (сигнал сброса поступает от интерфейсного устройства), либо в сочетании с внутренней схемой управления сбросом (дополнительное использование картой). Если реализован внутренний сброс, подача напряжения на Vcc обязательна
С3	ЧАСЫ	Обеспечивает плату тактовым сигналом, на основе которого определяется время передачи данных
С4	ЗАРЕЗЕРВИРОВАН	AUX1, опционально используется для интерфейсов USB и других целей.
С5	ЗЕМЛЯ	Земля (опорное напряжение)
С6	Впп	Вход напряжения программирования (дополнительно). Этот контакт может использоваться для подачи напряжения, необходимого для программирования или для очистки внутренней энергонезависимой памяти. ИСО/МЭК 7816-3:1997 обозначил это как напряжение программирования: вход для более высокого напряжения для программирования постоянной памяти (например, EEPROM). ISO/IEC 7816-3:2006 определяет SPU для стандартного или частного использования в качестве ввода и/или вывода.
С7	Ввод/вывод	Вход или выход для последовательных данных (полудуплекс) на интегральную схему внутри карты.
С8	ЗАРЕЗЕРВИРОВАН	AUX2, опционально используется для интерфейсов USB и других целей.

Обратите внимание, что форма разъема может сильно различаться:

Изображение из Википедии:



Диалог между интерфейсным устройством и платой осуществляется посредством последовательных операций:

• соединение и активация контактов интерфейсным устройством
• сброс карты
• ответ на сброс картой
• последующий обмен информацией между картой и интерфейсным устройством
• деактивация контактов интерфейсным устройством

Подключение смарт-карты — непростая задача. Вот схема кабеля адаптера смарт-карты для интерфейса ПК.



Считыватель SIM-карт для 6-контактного разъема GSM



Цель: разработать устройство для чтения SIM-карт GSM и подключить его к ПК.

Требуемые компоненты:

       ·         Ic 74hc04 (инвертор). (2 ic означает 8 ворот)

       ·         Кварцевый осциллятор. (только один из примерно 3,5 МГц)

       ·         Резистор 10 кОм. (10 в количестве)

       ·         Транзистор –bc293c. (3 в номере)

       ·         Диод. (3 шт.)

       ·         Резистор 1 МОм

       ·         Светодиодный диод

       ·         Конденсаторы емкостью 470 мкФ (2 шт.), 100 нФ (2 шт.), 33 шт.

       ·         232 рупии, мужчина или женщина, в зависимости от того, что подходит для соединения.

       ·         Порт для чтения SIM-карт с шестью контактами.

Теория:

Интерфейс сим-карты состоит из ряда цепей согласования импеданса, как мы видим, есть шесть контактов, а на некоторых симах восемь контактов. Согласующий резистор имеет значение 1-10 кОм для линии данных и линии сброса, и здесь у нас есть 1-2 кОм для линии clk. Здесь мы строим схемы в соответствии с требованиями к контактам, как мы видим, я подключил кварцевый генератор для вывод clk и вычисляется требование. Вывод Vsim подключается к DTR терминала rs232, затем clk подключается к кварцевому генератору, эти линии передачи данных simdata и терминал Vsim. все контакты, покрытые, это делается без использования какой-либо другой микросхемы. Мы редко можем получить это на рынке, но, как мы знаем, весь чип интегрирован в один кабель USB, который имеет максимум 232, который преобразует логику TTL в логику компьютера.

Принципиальная схема:

Разъем SIM-карты и характеристики контактов SIM-карты.

Рис. 1: Схема контактов мобильной SIM-карты

Объяснение:

Рис. 2: Схема контактов последовательного порта RS-232

3 данные в и из памяти sim-карты, так как у нас есть один и тот же контакт ввода-вывода, подключенный к tx и rx через транзистор.

Терминал DTR: этот терминал используется в основном для подготовки сима к операциям передачи и приема, и, очевидно, это помогает передавать данные и помогает передать их в память сима, и ясно, что мы получаем данные, сделанные при вводе в память сим.

RTS: этот терминал используется для подачи сигнала на первый контакт сим-карты и его сброса, и это делается в активном низком состоянии, что также помогает программе начать с самого начала для нового процесса.

Ввод/вывод данных только один, и он объединяется одним транзистором, и вместо него можно использовать более совершенную схему, а также мы можем использовать более одного транзистора или любой другой сетевой анализ.

Установка программного обеспечения:

Установка программного обеспечения должна иметь соответствующий драйвер, доступный для сим-карты, это помогает в подключении устройства к хосту, то есть к вашему компьютеру.

Но сначала мы должны подключить RS232 к USB, и для этого я показал вам текст, прилагаемый к этой статье, а также нам нужно правильно искать программное обеспечение.

Например, у нас есть программное обеспечение, такое как Simmaster2.0, которое очень редко встречается в Интернете, также у нас есть Simprobackup, с помощью этого программного обеспечения мы можем иметь резервную копию, и мы можем использовать его больше, если мы достаточно умны.

Установите соответствующее программное обеспечение, а также убедитесь, что у нас подключен сим, и мы можем извлечь все виды кодов конкретного сима, чтобы узнать.

Для запуска программного обеспечения на вашем компьютере необходимы следующие минимальные параметры конфигурации оборудования и программного обеспечения:

Требуемая память:

Место на жестком диске : 5 МБ свободного места на жестком диске

ОЗУ Рекомендуется: 128 МБ ОЗУ

Требуется процессор

Процессор класса Pentium или аналогичный

Требуемая операционная система

Любая ОС Microsoft Windows, включая:

Windows XP

Windows 7

Мы можем прочитать данные с карты

2 шесть контактов, и, очевидно, мы можем найти в нем больше полезных кодов, используя подходящее программное обеспечение.



Затем нам нужно подключиться к розетке rs232, а затем преобразовать сигнал на контакт USB. 9Рис. 3: Прототип устройства для чтения SIM-карт Как мы видим в RS-232, он представляет 1 как от -3 до -23 и «0» от +3 до +23. Необходимо, чтобы схемы микроконтроллеров, микросхем, интегральных схем и т. д. могли быть подключены к этому преобразованию. Затем с другого конца мы можем использовать это для подключения к ноутбуку или ПК. Затем из этого мы можем изменить различную память, ПЗУ, коды и т. д., используя подходящее программное обеспечение на ноутбуке или ПК.

Рис. 4: Диаграмма схемы на основе MAX232 RS-232 до TTL Logic Converter

Конфигурация контакта RS-232 DB-9:

6632 DB-9:

666666666666666666666666666666632. Разъем RS-232

Как мы видим, передача данных может быть классифицирована как DTE (терминальное оборудование данных) и DCE (оборудование для передачи данных). Для простого подключения требуется как минимум 3 контакта для передачи, приема и заземления. Как мы видим, я использовал только 3 контакта от порта RS-232, который используется для подключения микросхемы MAX 232. Остальные выводы необходимо подключить для схемы нужной микросхемы или схемных элементов микросхемы.

DCD (обнаружение несущей данных)

       ·         Модем выдает сигнал DCD, информирующий DTE о том, что обнаружен доступный носитель и установлен контакт между ним и другим модемом.

RI (индикатор звонка)

       ·         Выходной сигнал модема и входной сигнал на ПК указывают на то, что телефон звонит.

       ·         Он включается и выключается синхронно со звуком звонка.



Терминал данных готов

Когда терминал включен, он отправляет сигнал DTR, чтобы указать, что он готов к связи.

Набор данных готов

Когда DCE включено и прошло самотестирование, оно подтверждает DSR, чтобы показать, что он включен для связи.

RTS (запрос на отправку): когда у устройства DTE есть байт для передачи, оно устанавливает RTS, чтобы сигнализировать модему, что у него есть байт данных для передачи.

CTS (Готово к отправке)

Когда у модема есть место для хранения данных, которые он должен получить, он отправляет сигнал CTS на DTE, чтобы указать, что он может получить данные сейчас.



Конфигурация контактов USB:

Пин

Цвет провода

Тип

Работа

1

красный

ВКК

+5 вольт

2

белый

Д-

Данные-

3

зеленый

Д+

Данные+

4

черный

земля

земля











Универсальная последовательная шина — это спецификация, используемая для соединения между устройствами и компьютером. В настоящее время USB-разъемы заменены различными интерфейсами. USB-порт можно использовать для подключения периферийных устройств GPS, мыши, клавиатуры и т. д.

Затем у нас есть конфигурация контактов USB, как показано выше. Сейчас есть 7 типов разъемов usb. Полудуплексная дифференциальная передача сигналов помогает бороться с электромагнитными помехами. D- и D+ работают вместе, они не являются отдельными симплексами. USB 2.0 использует скорость передачи сигналов 1,5 Мбит/с, но для полной полосы пропускания скорость передачи сигналов составляет 12 Мбит/с.

Примечание: подключить это очень конкретно и аккуратно.

Результат: как мы видим связи должны быть конкретными и четкими.

Рис. 7: Прототип считывателя SIM-карт

(«не используйте это в незаконных целях, мы можем прочитать карту без барьера, в отличие от кабельного подключения телефона к компьютеру, где мы не можем попасть в сим-карту). ,мы не несем ответственности за действия, выполняемые с использованием этого считывателя.
