Что такое разъем SCART и его назначение

SCART (от франц. Syndicat des Constructeurs d’Appareils Radiorécepteurs et Téléviseurs) — это 21-контактный разъем для подключения аудио-видео оборудования. Он был разработан во Франции в 1970-х годах для упрощения подключения различных устройств к телевизорам.

Основные особенности разъема SCART:

• Позволяет передавать аналоговые видео и аудио сигналы
• Поддерживает RGB, композитный и S-Video форматы видео
• Обеспечивает двустороннюю передачу сигналов между устройствами
• Имеет функцию автоматического переключения входов на телевизоре
• Широко использовался в Европе с 1980-х по 2000-е годы

SCART значительно упростил подключение видеомагнитофонов, игровых приставок, DVD-плееров и других устройств к телевизорам, объединив видео, аудио и управляющие сигналы в одном разъеме.

Распиновка разъема SCART

Разъем SCART имеет 21 контакт, каждый из которых отвечает за передачу определенного сигнала:

• Контакты 1-6: Аудио сигналы (вход/выход правого и левого каналов)
• Контакты 7, 11, 15: RGB видео сигналы
• Контакт 8: Переключение режимов
• Контакты 17, 19, 20: Композитное видео (вход/выход)
• Контакты 9, 13, 21: Экранирование
• Остальные: Управляющие сигналы, заземление и др.

Такая распиновка позволяет передавать по одному кабелю все необходимые сигналы между устройствами, что было очень удобно для пользователей.

Типы передаваемых сигналов через SCART

Разъем SCART может передавать следующие типы сигналов:

1. RGB видео — высокое качество изображения, раздельная передача красного, зеленого и синего сигналов
2. Композитное видео — стандартное качество, совмещенный видеосигнал
3. S-Video — улучшенное качество по сравнению с композитным видео
4. Стереозвук — левый и правый аудиоканалы
5. Управляющие сигналы — для автоматического переключения режимов

Возможность передачи RGB сигнала была одним из главных преимуществ SCART, обеспечивая заметно лучшее качество изображения по сравнению с обычным композитным видео.

Особенности подключения устройств через SCART

При подключении устройств через разъем SCART следует учитывать некоторые особенности:

• Не рекомендуется подключать/отключать устройства при включенном питании
• Длина кабеля не должна превышать 10-15 метров без усиления сигнала
• Качество кабеля сильно влияет на качество передаваемого сигнала
• Некоторые устройства требуют ручной активации RGB выхода в настройках
• Возможно последовательное подключение нескольких устройств

Правильное подключение и использование качественных кабелей позволяет получить максимальное качество изображения и звука при использовании разъема SCART.

Типы кабелей SCART

Существует несколько типов кабелей SCART, различающихся по набору передаваемых сигналов:

• Универсальный (тип U) — все 21 контакт задействованы
• Видео (тип V) — только композитный видеосигнал
• Комбинированный (тип C) — композитное видео и аудио
• Аудио (тип A) — только аудиосигналы
• Шина данных (тип B) — для передачи управляющих сигналов

Выбор типа кабеля зависит от конкретных устройств и требований к передаваемым сигналам. Универсальный кабель подходит в большинстве случаев, но может быть избыточным, если нужна передача только видео или аудио.

Преимущества и недостатки разъема SCART

Разъем SCART имеет ряд преимуществ и недостатков по сравнению с другими интерфейсами:

Преимущества:

• Передача видео и аудио по одному кабелю
• Поддержка RGB для высокого качества изображения
• Автоматическое переключение входов на телевизоре
• Широкая распространенность в Европе

Недостатки:

• Крупный размер разъема
• Отсутствие поддержки цифровых сигналов
• Ограниченная пропускная способность
• Сложность разъема для самостоятельного монтажа

Несмотря на недостатки, SCART долгое время оставался стандартом де-факто для подключения аудио-видео техники в Европе, пока не был вытеснен более современными цифровыми интерфейсами.

Современное использование SCART

В настоящее время использование разъема SCART постепенно сокращается по следующим причинам:

• Переход на цифровые форматы передачи видео и аудио
• Распространение HDMI как универсального интерфейса
• Развитие беспроводных технологий передачи аудио и видео
• Уменьшение размеров устройств, требующее более компактных разъемов

Тем не менее, SCART все еще можно встретить на некоторых моделях телевизоров и аудио-видео техники, особенно в Европе. Он остается актуальным для подключения устаревших устройств к современным телевизорам.

Для совместимости часто используются переходники с SCART на HDMI или компонентный видеовход, позволяющие подключать старую технику к новым телевизорам.

Как подключить разъем SCART

Разъем SCART (от Syndicat des Constructeurs d’Appareils Radiorecepteurs et Televiseurs , «Ассоциация производителей радио- и телевизионных приемников») – является стандартом для французского происхождения и ассоциированным 21-контактным разъемом для подключения аудиовизуального (AV) оборудования.

Разъем SCART (21-контактный)

Он также известен как Peritel (или Peritelevision) (особенно во Франции), 21-контактный EuroSCART (маркетинговый термин Sharp в Азии), Euroconector (в Испании), EuroAV или EXT . В США другое название — EIA Multiport ( интерфейс EIA ).

В Европе SCART был наиболее распространенным методом подключения аудиовизуального оборудования и был стандартным разъемом для таких устройств; это было гораздо менее распространено в других местах. Поскольку он был разработан для переноса аналогового контента стандартного определения , SCART устарел с внедрением новых цифровых стандартов, таких как HDMI и DisplayPort , которые могут нести передачу видео высокой четкости и многоканальный звук , хотя он остается на оборудовании, которое еще используется. HDMI-CEC получен из AV.link от SCART. Однако SCART Connection также может поддерживать HD-сигналы, такие как 480p, 720p, 1080i, 1080p, если соединение SCART устройства предназначено для поддержки соединения YPbPr , но эта конфигурация встречается редко. То же самое для многоканального звука, но даже эта конфигурация остается редкой, поскольку она не стандартизирована.

Разъем вид спереди

Официальным стандартом для SCART является номер документа CENELEC EN 50049-1. SCART иногда называют стандартом IEC 933-1.

Обратите внимание, что есть также японская версия разъема SCART, который называется японским разъемом RGB-21, EIAJ TTC-003, или просто JP-21. Эта версия SCART использует аналогичные сигналы и один и тот же разъем, но имеет другую разводку. При использовании RGB-видео красный канал использует одинаковые контакты в обоих стандартах, поэтому красное видео без звука указывает на несоответствие JP-21 SCART с EuroSCART.

Происхождение

Разъем SCART впервые появился на телевизорах в 1977 году. Он стал обязательным для новых телевизоров, проданных во Франции с января 1980 года и с 1989/1990 в Восточной Европе, таких как Польша. Фактическое французское юридическое постановление было опубликовано 7 февраля 1980 года, а затем отменено 3 июля 2015 года. SCART на самом деле является аббревиатурой французской организации, создавшей соединитель в 1970 году. Соответствующий европейский стандарт EN 50049 был затем усовершенствован и опубликован в 1978 году CENELEC , назвав его peritelevision, но его обычно называют аббревиатурой peritel на французском языке. Стандарт получил несколько поправок и не менее 2 основных изменений, одобренных CENELEC 13 ноября 1988 года (EN 50049-1: 1989) и 1 июля 1997 года (EN 50049-1: 1997).

Японский эквивалент был стандартизован в январе 1983 года с нормой TTC-0003, опубликованной EIAJ , которая была заменен в марте 1993 года нормой CPR-1201, чтобы включить S-Video. CPR-1201 был отозван в марте 2003 года на замену эквивалентной нормой CPR-1205, представляющей Японию, переход от аналогового к цифровому и, таким образом, использование аналоговых соединителей в качестве вещей из прошлого.

В Японии и Корее его обычно называют RGB-21, в то время как его более широко называют JP-21 в англоговорящем мире. В Японии была принята способность соединителя поддерживать формат выходного сигнала RGB (без сжатия или ухудшения исходных видеосигналов), но, вопреки SCART в Европе, он никогда не видел широко распространенного использования на потребительском рынке.

Типичные гнезда SCART на приставке.

До появления SCART телевизоры не предлагали стандартизованный способ ввода сигналов, отличных от RF- антенных разъемов, и они отличались между странами. Если предположить, что существуют другие разъемы, устройства разных компаний могут иметь разные и несовместимые стандарты. Например, внутренний видеомагнитофон может выводить композитный видеосигнал через соединитель DIN-типа, изготовленный в соответствии со стандартами DIN, разъем RCA с американским интерфейсом, разъем SO239 или разъем BNC .

Использование

Контакт 1 Контакт 2 Контакт 3 Контакт 4 Контакт 5 Контакт 6 Контакт 7 Контакт 8 Контакт 9 Контакт 10 Контакт 11 Контакт 12 Контакт 13 Контакт 14 Контакт 15 Контакт 16 Контакт 17 Контакт 18 Контакт 19 Контакт 20 Контакт 21

Гнездовой разъем вид спереди

Аудио выход (правый)

Аудио вход (правый)

Аудио выход (левый/моно)

Звуковая земля (контакты 1,2,3 и 6)

RGB синий земля (контакт 7)

Аудиовход (левый / моно)

RGB синий вверх / S-Video С вниз* / Рb вверх**

Статус и соотношение сторон*** / 0-2 V > выкл. / + 5-8 В > вкл. / 16: 9 / + 9,5-12 В > на / 4: 3

RGB зеленый земля (контакт 11)

Частота / данные 2****/ Шина управления (AV.link)

RGB зеленый вверх/Компонент Y вверх**

Зарезервировано / Данные 1 ****

RGB Красный земля (контакт 15)

Обычно заземление сигнала данных (контакты 8, 10 и 12)

RGB красный вверх / S-Video C вверх / Компонент P R вверх **

Сигнал пуска вверх / Напряжение выбора RGB вверх / 0-0,4 В > композитный / 1-3 В > RGB

Композитное видео заземление (контакт 19 и 20)

Заземление сигнального заземления (контакт 16)

Композитный видеовыход / Выход S-Video Y

Композитный видео вход

Земля

* — редко поддерживается.

** — нестандартное расширение.

*** — от STB до VCR при использовании для автоматической записи; 12V подключает телевизор к AV-каналу

**** — протокол не стандартизован, например D2B .

***** — Этот штифт является частью оболочки / объемного разъема. Он часто подключается к общему экрану в дешевом кабеле. В оборудовании контакт 21 должен быть подключен отдельно к шасси, но часто он просто соединен со всеми другими штырьками заземления.

Система SCART была предназначена для упрощения подключения AV-оборудования (включая телевизоры, видеомагнитофоны, DVD-плееры и игровые приставки). Для этого он вобрал в себя аналоговые сигнальные соединения в один кабель с уникальным разъемом, который сделал неправильные соединения практически невозможными.

Интерфейс EIA на RCA Dimensia 1987

Сигналы, передаваемые SCART, включают в себя как композитный, так и RGB (с композитной синхронизацией) видеосигнал, стерео аудио вход / выход и цифровую сигнализацию. Стандарт был расширен в конце 1980-х годов для поддержки новых сигналов S-Video . Телевизор можно разбудить в режиме ожидания, и он автоматически переключится на соответствующий AV-канал, когда подключено устройство, подключенное к нему через разъем SCART. Соединение SCART также использовалось для сигналов высокой четкости, таких как 720i, 720p, 1080i, 1080p с подключением YPbPr некоторыми производителями, но до настоящего времени это соединение очень мало используется из-за появления HDMI.

Последовательное подключение

SCART двунаправлен относительно стандартного композитного видео и аналогового аудио. Телевизор обычно отправляет аудио- и видеосигналы антенны в сокеты SCART все время и следит за возвращенными сигналами, отображает и воспроизводит их. Это позволяет использовать «прозрачные» телевизионные приставки без каких-либо тюнеров, которые просто «перехватывают» и предварительно обрабатывают телевизионные сигналы. Эта функция используется для аналогового платного телевидения, такого как Canal Plus, и используется для декодирования телетекста.

На видеомагнитофоне часто есть два гнезда SCART для подключения к телевизору («вверх», «первичный» или «1»), а для видеовхода с телеприставки или другого устройства («вниз», «вторичный») или «2»). При выключенном или выключенном режиме видеомагнитофоны обычно пересылают сигналы с телевизора на декодер и отправляют обработанный результат обратно на телевизор. Когда записывается скремблированное шоу, видеомагнитофон будет управлять телевизионной приставкой из своего собственного тюнера и отправлять сигналы с расширением спектра на телевизор для просмотра или простого управления записью. В качестве альтернативы, видеомагнитофон может использовать сигналы от телевизора, и в этом случае было бы нецелесообразно менять каналы на телевизоре во время записи.

Разъем «вниз» также может использоваться для подключения других устройств, таких как проигрыватели DVD или игровые консоли. Пока все устройства имеют по меньшей мере один разъем «вверх» и «вниз», это позволяет подключать практически неограниченное количество устройств к одному гнезду SCART на телевизоре. Хотя аудио и видеосигналы могут перемещаться как «вверх» на телевизор, так и «вниз» на устройства, расположенные дальше от телевизора, это неверно для сигналов RGB (и нестандартного YP B P R ), которые могут перемещаться только к ТВ.

«Вверх» и «вниз» являются обычными. Логически телевизор является последним устройством «вверх» цепного пути (потока) и первого устройства в цепочке «вниз». Физически телевизор находится под устройством, которое находится сверху, и, следовательно, это название для верхней панели устройства. Более того, относительное положение некоторых сокетов может привести к убеждению, что телевизор физически является последним в нисходящем направлении.

Логично, что телевизор находится сверху и заканчивается цепной дорожкой «вверх», переводя электронную информацию в изображение и звук. С той же логической точки зрения информационный поток, где бы он ни возникал, может нуждаться в обработке, такой как дешифрование (декодирование, дескремблирование) или добавление субтитров. В этом случае информационный поток отправляется логически «вниз» на выделенные функциональные устройства. Из последнего устройства обработки поток информации отправляется логически «вверх» на телевизор через весь цепочный путь. Другим случаем является то, что информационный поток отправляется «вниз» и не ожидается, что он будет отправлен обратно «вверх», например, когда отправляется на рекордер.

Multi-AV (2-канальный аудио, S-Video и CVBS) адаптеры SCART с переключателем входного / выходного сигнала.
Разъем-вилка SCART Non-RGB. Только 10 штырей (2, 6, 7, 8, 11, 15, 16, 17, 18, 20) доступны. Некоторые дешевые кабели или устройства (DVD-плееры, телевизоры) имеют 21-контактный разъем SCART или разъем, который на самом деле имеет 10 подключенных проводов и, таким образом, не поддерживает RGB / S-Video, а только CVBS.

Прямые соединения

Поскольку аудио и (композитный) видео используют одни и те же контакты на разъемах «вверх» и «вниз» (и требуют сшитого кабеля), также можно подключать два устройства напрямую друг к другу, не обращая внимания на тип сокета.

Однако это не работает, когда используются сигналы S-Video. Поскольку прямые линии (RGB Red и Blue up) были повторно настроены для переноса информации о цветности, выходы S-Video различаются для разъемов SCART «вверх» и «вниз». Кроме того, они часто не полностью реализованы.

— Необходимо обращать внимание на тип разъема, необходимого при работе с компонентом RGB / YP B P R / S-video. Ущерб может быть вызван неправильным подключением устройств следующим образом:

— подключение SCART 1 («вверх») от одного устройства к SCART 1 («вверх») другого устройства, когда оба SCART настроены для RGB / YP B P R / S-video-up. Выводы 7, 11 и 15 являются выходами.

— подключая SCART 2 («вниз») от одного устройства к SCART 2 («вниз») другого устройства, когда оба SCART настроены для S-video-down. Вывод 7 — выход.

— подключив SCART 1 («вверх») от устройства, настроенного RGB / YP B P R , к SCART 2 («вниз») другого устройства, настроенного с S-video-down. Вывод 7 — выход.

RGB-способный SCART (позолоченный).

Повреждения контактов 7, 11 или 15 могут привести к желтым, фиолетовым или синим / зеленым изображениям из-за недостающего синего, зеленых или красных компонентов соответственно. При использовании S-video повреждающий контакт 7 или 15 может привести к черно-белым изображениям из-за отсутствия компонента цветности («вниз» и «вверх» соответственно). Аналогичным образом повреждающие штыри 7 и 15 (P B и P R ), оставляя штифт 11 (Y) неповрежденными, могут приводить к черно-белым изображениям при использовании YP B P R. Повреждение более чем одного из этих контактов может привести к комбинированным эффектам.

Наложение RGB (быстрое переключение)

SCART позволяет устройству управлять телевизором очень быстро переключаться между сигналами, чтобы создавать наложения в изображении. Для того, чтобы реализовать субтитры, приставку SCART не нужно обрабатывать и отправлять обратно полный новый видеосигнал, что потребует полного декодирования и повторного кодирования информации о цвете, ухудшения качества и дорогостоящего процесса, особенно учитывая наличие в Европе разных стандартов. Вместо этого окно может попросить телевизор прекратить отображение нормального сигнала и отобразить сигнал, который он генерирует внутри для выбранных областей изображения, с гранулярностью уровня пикселей. Это также может быть обусловлено использованием «прозрачного» цвета на странице телетекста.

Статус и соотношение сторон (медленное переключение)

SCART позволяет подключенному устройству вывести его из режима ожидания и выйти из него или переключить его на AV-канал. Видеомагнитофон или другое воспроизводящее устройство будут оптимально включаться, когда кассета вставлена, включить телевизор (или переключить его в режим видео), а затем сразу начать воспроизведение, если вкладка защиты от записи кассеты отсутствует. Когда он выключен, видеомагнитофон попросит телевизор отключиться, что будет, если он был включен в соответствии с запросом видеомагнитофона, и если он остался в режиме видео. Только некоторые телевизоры сделают это — большинство из них реализует только автоматическое переключение на вход SCART и обратно.

RGB SCART (позолоченный).

Один и тот же сигнал может использоваться спутниковым приемником или телевизионной приставкой для подачи сигнала на видеомагнитофон, который он должен запускать и останавливать запись («запись 8 контактов»). Эта конфигурация обычно требует, чтобы видеомагнитофон находился дальше от телевизора, чем источник, поэтому сигнал обычно перемещается «вниз».

SCART также поддерживает автоматическое широкоэкранное переключение. Это расширение функциональности разъема, который ранее указывал только на телевизор, на котором должен отображаться внешний сигнал. В идеале широкоэкранный источник должен предлагать три режима работы, чтобы иметь дело с широкоэкранными сигналами:

— Широкоэкранный, для телевизоров, которые поддерживают изображение

— Letterbox , который добавляет пустое пространство (обычно черное) вверху и внизу изображения, чтобы получить соотношение сторон 4: 3

— Панорама и сканирование, которые обрезают изображение для достижения соотношения сторон 4: 3; отображается только центральная часть с усеченными сторонами (как если бы они были увеличены).

В первом случае широкоэкранный вывод позволяет указать формат текущего сигнала, который позволяет широкоэкранным телевизорам регулировать ширину изображения и широкоэкранные стандартные телевизоры для сжатия строк сканирования изображения 576i по вертикали. Во втором случае широкоэкранный SCART-сигнал никогда не активен, и источник сигнала сам выполняет адаптацию, чтобы изображение всегда имело стандартный формат. Некоторые источники не будут выпускать широкоэкранный сигнал или поддерживать его на одном уровне все время. Другие источники могут предлагать возможность усечения сторон, но не для круглой формы изображения, что требует значительно большей обработки. Примечательно, что схемы ранних широкоэкранных MAC- декодеров (например, Visiopass ) не могли усекать стороны. Ограничения в основном касаются спутниковых телевизоров.

Шина данных

Использование выводов данных не было стандартизировано в исходной спецификации SCART, что привело к использованию нескольких разных протоколов, как проприетарных протоколов, так и полуприпарных протоколов на основе таких стандартов, как D2B .

Функция декодирования гибридных, сжатых по времени аналого-цифровых MAC- передач в RGB и аналоговый звук была сродни тому, что цифровой приемник вышел из аналогового. Штыри D2B (10 и 12) использовались для связи с позиционированием спутниковой антенны и для возбуждения магнитных поляризаторов, прежде чем они вошли в LNB . Функции последовательной связи использовались для подключения, как декодера платного телевидения, так и позиционера / поляризатора тарелки к одному гнезду декодера на ресивере.

CENELEC EN 50157-1 представил AV.link как стандартизованный протокол для передачи расширенной управляющей информации между устройствами. Это однопроводная последовательная шина данных и позволяет передавать информацию дистанционного управления и согласовывать аналоговые типы сигналов (например, RGB). AV.link также известен как nexTViewLink или торговые названия, такие как SmartLink, Q-Link или EasyLink. Он отображается как канал управления потребительской электроникой в HDMI .

Многоканальный объемный звук

Контакты 10, 12, 14, были использованы некоторыми производителями для DOLBY ProLogic, объемного и многоканального звука на своих телевизорах (некоторые высокопроизводительные модели со встроенными декодерами Dolby и внешние громкоговорители объемного звучания, как CRT, LCD, так и плазменные наборы, и только в Европе (и европейских версиях японских телевизоров и DVD-плееров), и в основном на S / PDIF), чтобы подключить DVD-плеер к телевизору и передать Dolby и DTS. Однако этот протокол редко использовался, поскольку он ограничивался только определенным производителем, а соединения отличались от производителя к производителю, а в некоторых случаях он управлялся только контактом 8. В этом случае он был непригодным для использования с RCA адаптерами SCART. Кроме того, если совместимый телевизор с таким подключением был с совместимым DVD с таким подключением, но от разных производителей и был связан между собой то объемное звучание могло и не работать, и только стереофонический звук с DVD-плеера был доступен для телевизора, поскольку некоторые производители не использовали SPDIF, как собственный протокол. Кроме того, это соединение также может быть неудачным, если соединение DVD с телевизором было сделано косвенно (например, с помощью видеомагнитофона в режиме последовательного подключения), однако некоторые видеомагнитофоны разрешили передачу этих сигналов. Некоторые производители проигрывателей DVD на некоторых моделях предлагали SPDIF только на SCART и адаптер для извлечения цифрового аудиосигнала для отправки в домашний кинотеатр. К настоящему времени это соединение остается редким, поскольку HDMI, S / PDIF и TOSLINK могут обеспечивать многоканальный звук, а также некоторые телевизоры с встроенным объемным звучанием могут иметь оптический или S / PDIF INPUT.

Высокое разрешение

Соединение SCART также использовалось в ограниченных случаях в качестве соединения высокой четкости с использованием соединения YPbPr через scart с помощью некоторых телевизионных и аудио-видеооборудований (телеприставки, проигрыватели DVD, проигрыватели Blu-ray и т. д.). Используя соединение YPbPr, SCART может использоваться для сигналов высокой четкости, таких как 720i, 720p, 1080i, 1080p. Некоторые производители использовали как Y видеокомпонентное соединение, в то время как другие использовали зеленое соединение как Y. С появлением HDMI и из-за того, что соединение не было стандартизировано (как и S-video) и ограничивалось только определенным производителем, устройства, поддерживающие каналы высокой четкости через SCART с соединением YPbPr, стали скудными, если не вымершими. Во многих случаях он реализовывался через RGB SCART или CVBS SCART, а режим YPbPr SCART мог быть вручную переключен. YPbPr стал использоваться как независимое соединение, а SCART остался только для контента стандартной четкости.

Типы кабелей:

Оригинальная спецификация SCART для разных типов кабелей (шнуров), обозначенных ключевым цветом, но цветовое кодирование редко используется, а кабели часто используют разные нестандартные конфигурации.

Тип
Цвет провода
Контакты на SCART
Описание
Симметричность

U	Универсальный	Черный	1–20, 21	Кабель со всеми задействованными контактами	Нет
V	Только видео	Белый	17–20, 21	Только проводники композитного видео	Да
C	Комбинированный	Серый	1–4, 6, 17–20, 21	Композитное видео и аудио	Да
A	Только аудио	Желтый	1–4, 6, 21	Аудио	Да
B	Только шина	Зеленый	10, 12, 21	Только подключкение к данным	*

* — взависимости от протокола

Японский аналог: распиновка JP21

Контакт
Функция
Контакт
Функция
Контакт
Функция
Контакт
Функция

1	Вход аудио левого канала	2	Вход аудио левого канала	3	Аудио земля	4	Аудио земля
5	Вход правого аудио канала	6	Выход правого аудио канала	7	Видео земля	8	Видео земля
9	CVBS вход	10	CVBS выход	11	AV вход управления	12	Ym вход
13	Сигнал красного цвета (Земля)	14	Земля	15	Сигнал красного цвета I/O	16	Ys вход
17	Сигнал зеленого цвета (Земля)	18	Сигнал синего цвета (Земля)	19	Сигнал зеленого цвета I/O	20	Сигнал синего цвета I/O
21	Защитный сигнал

Дополнение

— Аудиовход: 0,40 мВрмс,> 47 К ом

— Аудиовыход: 0,40 мВрмс,> 10 кОм

— CVBS (Composite Video): 1 Vp-p, 75 Ом, синхронизация: отрицательная

— Ym Input: переключает RGB на половину яркости, для наложения видео (L: 1 В, 75 Ом)

— Ys Вход: вход / выход RGB: (Земля для вывода, 1 В + для входа (предпочтительнее) 1))

— Все линии RGB: 0,7 Vp-p, 75 Ом

Практические соображения

Почти все современные DVD-плееры и приставки с разъемами SCART могут выводить RGB-сигнал, который обеспечивает превосходное качество изображения для композитного сигнала. Однако многие устройства не имеют выход RGB, которые включен по умолчанию, вместо этого по умолчанию используется композитное видео. RGB часто нужно настраивать вручную в меню или через переключатели на задней панели устройства.

Nintendo GameCube*, Wii*, Neo-Geo , Dreamcast , PlayStation , PlayStation 2 , PlayStation 3 , Xbox и Xbox 360 могут выводить RGB , компонентное видео , S-Video или композитное видео . Эти консоли поставляются со стандартным композитным видеоразъемом, но производители и третьи стороны продают разъемы для подключения компонентного видео и для подключения RGB SCART. Если Nintendo GameCube и Xbox автоматически переключаются в надлежащий режим, PlayStation 2 должен быть указан через выбор в системном меню, должен ли он использовать видео YP B P R или RGB.

* RGB доступен только на консолях GameCube и Wii в PAL , а S-Video доступен только на консолях NTSC

Некоторые версии устаревших консолей, таких как Master System , Mega Drive / Genesis и SNES Nintendo, способны выводить сигналы RGB и многие старые домашние компьютеры ( Amstrad CPC , более поздние модели ZX Spectrum , MSX , Commodore Amiga , Atari ST , BBC Micro и Acorn Archimedes и т. Д.) Вывод RGB с композитной синхронизацией, подходящей для использования SCART, но большинство используют различные нестандартные DIN-разъемы. Аркадные мониторы стандартного разрешения используют сигналы RGB с композитной синхронизацией, совместимой с SCART.

Максимальная длина кабеля SCART, по оценкам, составляет от 10 до 15 метров без усиления.

Из-за относительно высоких сигнальных напряжений, используемых в SCART, «горячее подключение» (подключение или отсоединение устройств во время их включения) не рекомендуется. Несмотря на отсутствие риска получения травмы, существует вероятность повреждения электроники в устройствах, если разъем неправильно вставлен. Кроме того, поскольку многие телевизоры являются классом II (с двойной изоляцией), и не заземлены, большой открытый экран на разъеме SCART будет удерживаться примерно наполовину от напряжения сети, если он подключен к телевизору с питанием, а другой конец отключен от сети. Если кабель затем подключен к заземленному устройству с металлическим корпусом, непреднамеренный контакт с экраном кабеля SCART, в то время как заземленное устройство касается другой рукой, может вызвать болезненный удар электрическим током. По этой причине конец кабеля воспроизводящего устройства должен всегда быть вставлен в первую очередь, а конец кабеля телевизора подключен последним.

Качественные различия существуют в кабелях SCART. В то время как для правильного кабеля SCART используются миниатюрные коаксиальные кабели для видеосигналов, дешевые кабели SCART часто используют простые провода для всех сигналов, что приводит к потере качества изображения и значительному уменьшению максимальной длины кабеля. Общей проблемой на дешевом кабеле SCART является то, что телевизор выводит композитный видеосигнал из своего внутреннего тюнера, и это индуцируется или перекрестно переходит на входящий видеосигнал из-за неадекватного или несуществующего экранирования; результатом являются призрачные изображения или мерцание, наложенное на входящий сигнал. Чтобы не разбирая проверить, использует ли кабель SCART коаксиальные кабели, отвинтите предохранитель натяжения на разъеме SCART и сместите пластиковую оболочку.

Использование кабелей более высокого качества, таких как кабели с ленточными шнурами, которые имеют правильно экранированные коаксиальные кабели внутри, может помочь уменьшить эффект «ореола», но он не всегда полностью устраняет его из-за различных факторов. Более постоянным способом является удаление штифта 19 (Video Out) из штекера SCART, который помещается в телевизор, предотвращая передачу сигнала от телевизора в кабель, поэтому он не может хорошо сообщаться с входящим сигналом.

Многоканальный звук, такой как DOLBY (например, соединения SPDIF), может поддерживаться через соединение SCART через контакты данных 10, 12, 14. Однако не все устройства совместимы с этими стандартами, поэтому они редко используются, поскольку нет стандарта относительно соединения, и оно может отличаться от одного производителя к другому.

Пуск и переключение

Два контакта обеспечивают сигналы переключения.

Контакт 8, контактный вывод переключателя, несет напряжение постоянного тока от источника, которое указывает тип присутствующего видео.

— 0 V-2 V означает отсутствие сигнала или внутренний байпас

— 4.5 V-7 V (номинал 6 В) означает широкоэкранный (16: 9) сигнал

— 9,5 В-12 В (номинал 12 В) означает нормальный (4: 3) сигнал

— Контакт 16, контакт сигнала гашения , передает сигнал от источника, который указывает, что сигнал является либо RGB, либо композитным.

— 0 В-0,4 В означает композитный.

— 1 V-3 V (номинал 1 В) означает только RGB.

Первоначальная спецификация определила вывод 16 как сигнал высокой частоты (до 3 МГц), который заглушивал бы составное видео. Входы RGB всегда были активны, и сигнал «пробивает область» в составном видео. Это можно использовать для наложения субтитров с внешнего декодера Teletext.

— 0 V-0.4 V означает композитный с прозрачным наложением RGB.

— 1 V-3 V (номинальный 1 В) только RGB.

Для обозначения S-Video отсутствует сигнал переключения. Некоторые телевизоры могут автоматически обнаруживать наличие сигнала S-Video, но чаще всего вход S-Video должен быть выбран вручную. То же самое для редкого компонента YPbPr, который во многих случаях реализуется поверх композитного или rgb scart.

Кабели

Кабели для подключения оборудования вместе имеют штырьковый разъем на каждом конце. Некоторые из таких проводов, как земля, данные, коммутация и RGB, соединяются с одинаковым номером контакта на каждом конце. Другие, такие как аудио и видео, заменяются так, что выходной сигнал на одном конце кабеля соединяется с входным сигналом на другом конце. Полный список проводов, которые меняются местами: контакты 1 и 2, контакты 3 и 6, контакты 17 и 18, контакты 19 и 20.

Кабели SCART еще доступны в широком ассортименте магазинов в Европе и специализированных магазинах в Северной Америке.

Распиновка scart rgb

Тема в разделе » PlayStation 4 «, создана пользователем Ilya79 , 17 июл Войти или зарегистрироваться. Next Stage. Сообщения: 9 Симпатии: 0 Баллы: Ilya79 , 17 июл Сообщения: 3 Симпатии: 0 Баллы:

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Распайка разъёма СКАРТ и S-VIDEO
• Схема подключения компьютера к телевизору VGA — SCART (RGB)
• Полигон призраков
• Распайка разъёма СКАРТ (SCART), тюльпанов и S-VIDEO
• Полигон призраков
• Распиновка разъёма SCART
• Распайка SCART

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Нет звука через скарт

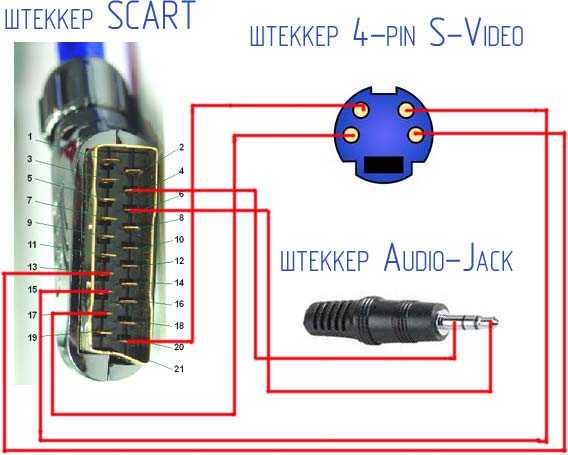

Распайка разъёма СКАРТ и S-VIDEO

В Европе, SCART используется наиболее распространенный способ подключения AV оборудования, а также был стандартный разъем для таких устройств; это было гораздо менее распространены в других странах. Как он был разработан для выполнения аналогового стандарта четкости содержания, использование SCART уменьшилось с введением новых цифровых стандартов , такие как HDMI и DisplayPort , которые могут нести высокую четкость контент и многоканальный звук , хотя он по- прежнему широко используется.

То же самое для многоканального звука, но даже такой конфигурации остается редко, так как он не стандартизирован. При использовании RGB видео, красный канал использует одни и те же контакты в обеих стандартах, так что красное видео без звука является показателем несовпадающих JP SCART с скартами. Разъем SCART впервые появился на экранах телевизоров в году стали обязательными на новых телевизорах , продаваемых во Франции с января года, и с тех пор в центральной части Европы, такие как Польша.

Фактический французский юридический указ был принят 7 февраля года и отменено 3 июля года SCART на самом деле название французской организации, созданной разъем в Соответствующий европейский стандарт EN был затем уточнены и опубликованы в году CENELEC , назвав его peritelevision , но это обычно называют аббревиатурой Peritel на французском языке. CPR был снят в марте года , чтобы заменить эквивалентную норму CPR, представляющий Японии переход от аналогового к цифровому и , таким образом , позволяя аналоговые разъемы , как вещи из прошлого.

Она была принята в Японии способность соединителя не поддерживает RGB формат вывода без сжатия , ни ухудшения исходных видеосигналов , но, в отличие от Scart в Европе, он никогда не видел широкое применение на потребительском рынке. Перед SCART был введен, телевизоры не предлагают стандартизированный способ ввода отличных сигналов РЧ антенных разъемов, и они различаются между странами. Предполагая , что другие разъемы даже существовали, устройств , изготовленных различными компаниями , могут иметь разные и несовместимые стандарты.

Для достижения этой цели он собрал все соединения аналоговых сигналов в одном кабеле с уникальным разъемом , который сделал неправильные соединения практически невозможно. Стандарт был расширен в конце — х годов , чтобы поддерживать новые S-Video сигналов. Телевизор может быть разбужен из режима ожидания, и он может автоматически переключаться на соответствующий AV канал, когда устройство , подключенное к нему через разъем SCART включен. SCART является двунаправленным относительно стандартного композитного видеосигнала и аналогового аудио.

Телевизор, как правило , посылать аудио антенны и видеосигналы на SCART гнезда всего время и часы для возвращенных сигналов, чтобы отображать и воспроизводить их. Эта функция используется для аналогового платного ТВ , как Canal Plus и используется для декодирования телетекста. Когда в режиме ожидания или выключены, видеомагнитофоны, как правило, пересылать сигналы от телевизора на телевизионной приставке декодер и отправить обработанный результат обратно к телевизору.

Когда омлет шоу записываются, видеомагнитофон будет диск телеприставки от своего собственного тюнера и отправить расшифровывали сигналы к телевизору для просмотра или простого контроля записи. В качестве альтернативы, видеомагнитофон может использовать сигналы от телевизора, и в этом случае было бы нецелесообразно, чтобы переключать каналы на телевизоре во время записи.

Физически телевизор под устройством, которое сидит на ее вершине, отсюда и название телеприставки для устройства. Кроме того, относительное положение некоторых сокетов может обеспечивать убеждение, что телевидение является физически последним в направлении вниз. Однако, это уже не работает, когда используется S-Video сигналов. Кроме того, они часто не в полном объеме. Повреждение может быть вызвано к устройствам неправильно подключен следующим образом :.

Повреждая более чем одной из этих контактов может привести к комбинированным эффектам. SCART позволяет устройство команды телевизора очень быстро переключаться между сигналами для того, чтобы создать наложения на изображении.

Для реализации субтитров или субтитров , скарты телеприставки не должны обрабатывать и отправлять обратно совершенно новый видеосигнал, который потребует полного декодирования и повторного кодирования информации о цвете, процесс сигнала деградирующего и дорогостоящем, особенно учитывая наличие различных стандартов в Европе. Коробка может вместо того, чтобы спросить , телевизор , чтобы остановить отображение нормального сигнала и отображение сигнала он генерирует внутри для отдельных областей изображения с пиксельной -уровне зернистостью.

SCART позволяет подключенное устройство , чтобы привести его в и из резервного режима или переключить его на AV — канал. Видеомагнитофон или другое устройство воспроизведения будет оптимально включение , когда кассета вставлена, питание телевизора или переключить его в режиме видео , а затем начать играть сразу же , если язычок защиты от записи используемой кассеты отсутствует.

При выключении, видеомагнитофон попросит телевизор выключить питание, что он будет делать , если он был включен по просьбе видеомагнитофона и если он остается в режиме видео. Только некоторые телевизоры будут делать это-самое только реализовать автоматическое переключение на и от входа SCART. SCART также поддерживает автоматическое переключение широкоэкранного. Это расширение функциональных возможностей штыря , который ранее только указанных к телевизору , который должен быть отображен внешний сигнал.

В идеале, источник широкоформатный должен предложить три режима работы , в целях борьбы с широкоформатными сигналами:. В первом случае, широкоэкранный контактный позволяет указать текущий формат сигнала, который позволяет широкоформатные телевизоры , чтобы отрегулировать ширину изображения, и широкоэкранных-способные стандартные телевизоры , чтобы сжать линии сканирования на i изображения по вертикали к части формы почтового ящика картины труба. Во втором случае, широкоформатный сигнал SCART никогда не активен и источник сигнала выполняет адаптацию сам , так что изображение всегда имеет стандартный формат в качестве результата.

Некоторые источники предполагают , что телевидение всегда способно широкоэкранной функциональность и , следовательно , никогда не выполнять адаптацию. Некоторые источники даже не выдает сигнал широкоформатного или поддерживать его на том же уровне , все время. Другие источники могут предложить возможность усечения сторон, но не Letterboxing, что требует значительно большей обработки. Эти ограничения применяются в основном к спутниковому телевидению, в то время как DVD — плеер всегда могут по крайней мере Letterbox и часто масштабу.

Некоторые из самых творческих использований появились в аналоговых спутниковых приемниках. Функция декодирования гибрида, время сжатого аналого-цифровых MAC передачи в RGB и аналоговое аудио была сродни сделать цифровой приемник из одного аналога. Это однопроводная последовательная передача данных шина и позволяет осуществлять информацию дистанционного управления и вести переговоры типов сигнала например , аналогового RGB.

Тем не менее, этот протокол используется редко, так как оно было ограниченно только до определенного изготовителя, и соединения отличаются от производителя к другому, а в некоторых случаях, это было приказано только штифт 8. Кроме того, если телевизор, совместимый с таким соединением и совместимым DVD с таким соединением, но от разных производителей были связаны между собой, обрамление может не работать, а только стерео звук с DVD-плеера был доступен к телевизору, потому что некоторые производители не сделали использовать SPDIF, но собственный протокол.

Кроме того, это соединение может быть также потерянно, если соединение DVD с телевизором было сделано косвенно через видеомагнитофон в режиме маргаритки цепочки, например , однако, некоторые VCR позволили проходные этим сигналов. Некоторые производители используют в качестве Y соединения видео композитного, в то время как другие использовали зеленый соединение как Y. С появлением HDMI, а также из-за того, что соединение не было стандартизировано как S-видео и ограничиваются только определенный производитель, устройства, поддерживающие каналы высокой четкости по сравнению с разъемом SCART подключения YPbPr стал дефицитным, если не вымерли.

Исходная спецификация SCART предусмотрено другой кабель Пучок кабелей типов, помеченных ключевым цветом, но колоризация редко используется и кабели часто используют различные нестандартные конфигурации.

Тем не менее, многие устройства не имеют выход RGB включен по умолчанию, а недобросовестный композитному видео — RGB часто должна быть установлена вручную в меню или с помощью переключателей на задней панели устройства.

Несмотря на то, что нет никакого риска травмы, есть вероятность повреждения электроники внутри устройства , если разъем вставлен неправильно. Кроме того , поскольку многие телевизоры класс II двойная изоляция , а не заземлен, большой экран воздействию на разъеме SCART будет проходить примерно в половине напряжения сети , если он подключен к включенному телевизору с другим концом отключен. Если кабель затем подключен к заземленному устройству с металлическим корпусом, непреднамеренный контакт с экраном кабеля SCART , в то время как устройство заземлено касания с другой стороной , может привести к болезненному поражению электрического тока.

По этой причине оконечное устройство кабеля всегда должен быть подключен к первому и конец ТВ подключен последним. В то время как собственно SCART кабель использует миниатюрные коаксиальные кабели для видео сигналов, дешевые кабели SCART часто используют простые провода для всех сигналов, что приводит к потере качества изображения и значительно снижают максимальную длину кабеля.

Общая проблема на дешевое SCART кабеля является то , что телевизор выдает композитный видеосигнал от его внутреннего тюнера , и это индуцируется или кросс-говорил на входящем видеосигнал из — за недостаточный или несуществующим скрининг; результат призрачные изображения или мерцающий накладывается на входящий сигнал.

Более постоянный метод заключается в удалении штифт 19 Video Out от SCART штекера, который ставится в телевизор, предотвращая сигнал от транслируется по телевидению в кабель, так что он не может перекрестные помехи с входным сигналом.

Однако, не все устройства совместимы с этими стандартами, поэтому он остается редко используется, так как нет никакого стандарта относительно соединение, и оно может отличаться от производителя к другому. Контакт 8, то сигнал переключения контактный, несет напряжение постоянного тока от источника , который указывает тип видео настоящего.

Штифт 16, то гашение сигнала контактный, несет сигнал от источника , который указывает , что сигнал либо RGB или композитный. Исходная спецификация определяется штифт 16 , как с высокой частотой до 3 МГц сигнала, гасятся композитный видеосигнал.

Это может быть использовано для наложения субтитров из внешнего телетекста декодера. Там нет сигнала переключения, чтобы указать S-Video. Некоторые телевизоры могут автоматически обнаружить присутствие сигнала S-Video, но более часто S-Video вход должен быть выбран вручную. Кабели для подключения оборудования вместе имеют штекером на каждом конце.

Некоторые из проводов, такие как земли, данные, переключение и RGB подключения к одинаковому числу контактов на каждый конце. Другие, такие как аудио и видео переставляются так, что выходной сигнал на одном конце кабеля подключается к входному сигналу на другом конце. Полный перечень проводов, которые обмениваемые это: контакты 1 и 2, штыри 3 и 6, штыри 17 и 18, контакты 19 и Source Authors Original. Электроника портал. Аналоговый аудио и видео разъем.

Это часто связано с общим экраном в дешевом кабеле. В оборудовании, контакт 21 должен быть подключен отдельно шасси, но часто это просто связано со всеми другими наземными штырьками.

Схема подключения компьютера к телевизору VGA — SCART (RGB)

Средний балл статьи: 0 Проголосовало: 0 чел. Для добавления Вашей сборки необходима регистрация. Оставить комментарий. Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Как это сделать?

у Samsung через Scart есть только выход аналоговых каналов . был неприятно удивлен отсутствием на SCART’е RGB выхода.

Полигон призраков

SCART, как унифицированный разъем, впервые был представлен французской компанией. Он создавался с целью оптимизации сигналов с устройств от различных производителей. Благодаря созданию единого формата, у пользователей появилась возможность покупать модели бытовой техники от разных марок, тем самым позволив совершать выбор в пользу комфорта, удобства, надежности и практичности. Внедрение универсального разъема осуществлялось интенсивно, путем запрета, начиная с года выпуска аппаратуры с другими типами подключений. Новый формат был внедрен как обязательный для всех производителей без исключения. По своему формату и конструкции разъем получил множество названий в простонародье, которыми являются гребенка и трещотка. Французский разъем получил всеобщее одобрение и стал единым для практически всех европейских и японских производителей, поэтому его и по сегодняшний день применяют для оснащения различной бытовой и специализированной аппаратуры , в частности, телевизоров:. Универсальный разъем является простым в обслуживании благодаря разнесению контактов на достаточно большие расстояния, что намного облегчает процесс диагностики сигналов и выполнения прочих манипуляций. К главной из особенностей скарта относится то, что при его использовании полностью исключен фактор ошибки подключения.

Распайка разъёма СКАРТ (SCART), тюльпанов и S-VIDEO

Добро пожаловать! Зарегистрируйтесь бесплатно или Авторизируйтесь. Курсы валют к рублю РФ. Таблица элегантности. Меры длины, астрономической длины, площади, объёма, времени, скорости, массы, давления, мощности.

Расширенный поиск.

Полигон призраков

Скарт распиновка — в начале х годов французская объединенная компания разработчиков радио и телевизионной аппаратуры сконструировала много контактный разъем SCART. С помощью этого аудио-видео интерфейса появилась возможность транслировать данные получаемые от источников RGB-сигнала. Данный девайс, обеспечивающий превосходное качество видео картинки, быстро стал довольно популярным разъемом в Европе. Несколько позже, этот пиновый соединитель нашел свое применение в плейерах и видеомагнитофонах производимых известными мировыми брендами. В конструктивном плане соединитель разрабатывался для осуществления коммутации разного рода данных в цифровом и аналоговом формате.

Распиновка разъёма SCART

Конец х-начало х. Поток теле и видео аппаратуры, хлынувший на прилавки. Неприязнь, которую испытывали тогда многие покупатели, увидев на телевизоре или видеомагнитофоне многоконтактный разъем SCART вместо уже родных «тюльпанчиков», сегодня в лучшем случае вызовет улыбку. В худшем — захочется покрутить пальцем у виска. А ведь так было. Самое интересное, что причиной неприятия «гребенки» было не столько отсутствие информации о нем, сколько отсутствие в продаже соединительных кабелей.

нашел ссылку распиновки штекера соньки, теперь вопрос что с чем Например 9-B-Blue(Sony) с 7-B-RGB Blue In(Скарт).на.

Распайка SCART

Помощь Поиск Участники Календарь. Здравствуйте Гость Вход Регистрация. Самодельное железо и аксессуары , всем самоделкиным посвещается.

Все зависит не только от поколения и модели телевизора, но и от поколения видеокарт, применяемых в вашем ПК. Задача в следующем. Мы имеем персональный компьютер. Большинство таких компьютеров имеют на выходе разъем VGA.

Очень часто пользователи аудио-видео аппаратуры становятся перед выбором покупать или сделать самому тот или иной переходник для видеосигналов различных типов VGA RCA, S-Video VGA и др , либо просто удлинитель того или иного видеокабеля.

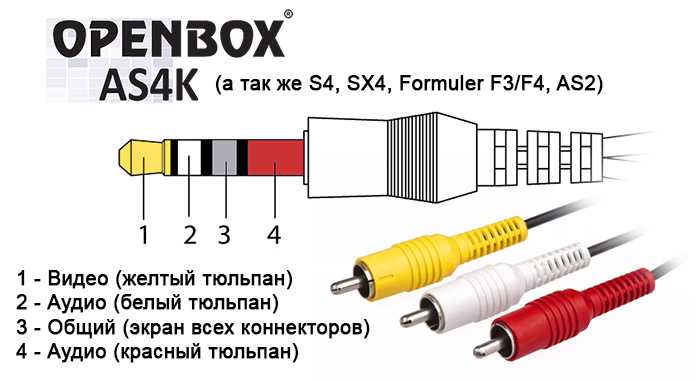

RCA Cinch или «тюльпан». Разъём RCA на видеокарте. Такие разъёмы имеются далеко не у каждого телевизора. Подключение по S-Video обеспечивает заметно лучшее качество, нежели с использованием композитного соединения. Достигается это тем, что яркостный сигнал Y , несущий и синхроимпульсы, передаётся отдельно от цветового сигнала C , в результате чего исчезают цветовые перекрёстные искажения, возникающие при композитном подключении, и повышенной до 6 МГц полосой пропускания, чем обеспечивается чёткость до линий.

Изображение на мониторе формируется высокой строчной развёрткой, которая в 2 раза выше чем у телевизора. Количество строк и кадров больше, соответсвенно качество лучше. Это и является основной преградой в «дружбе» ПК с телевизором! Подключение осуществляется с помощью следующих:.

Схемы кабелей RGB SCART для игровой консоли

Схемы кабелей RGB SCART для игровой консоли

Схемы кабелей RGB SCART для игровой консоли

Для тех, кто не знаком с тем, что такое RGB-видео, см. этот видеоурок. Распиновку SCART
и информацию о сигналах можно найти здесь.

Кабели SCART (также известные как Peritel или Euroconnector) для домашних игровых консолей не стандартны, они разные для каждой консоли. Производители взялись за дело преимущества этого и, как я предполагаю, попытки сэкономить несколько центов, часто необходимые компоненты (особенно разделительные конденсаторы) выходной цепи RGB внутри SCART кабель. Поскольку только небольшая часть людей, владеющих консолью, использует/требует кабель SCART. это немного снижает общую стоимость.

Эта страница содержит принципиальные схемы, которые помогут всем, кто хочет сборка/ремонт/адаптация этих кабелей, а также распиновка и краткое описание RGB схема видеовыхода (драйвер 75 Ом). Наслаждайтесь…

Примечания

Телевизоры

со входами SCART распространены только в Европе и Австралии (в основном потому что мы используем аналогичный стандарт телевидения (таким образом, дизайн телевизора) с большей частью Европы и производители просто оставляют разъемы на месте). Если вы откуда-то, где телевизоры со входами SCART встречаются редко, не отчаивайтесь, некоторые из телевизоров верхнего рынка предлагают RGB вход в виде 4-х фоноразъемов, по одному для каждого цвета и один для композитной синхронизации. Если такой телевизор не найти по разумной цене, тогда поищите старый RGB-компьютер монитор, совместимый с частотой горизонтальной развертки телевизора, например, commodore 1084 монитор. В качестве альтернативы, если подходящий монитор не может быть найден, и у вас все в порядке с электроники, затем рассмотрите возможность создания SCART для адаптер аркадного монитора.

В спецификации SCART указано, что для переключения в режим RGB контакт состояния CVBS должен питается 12 В, а контакт состояния RGB (он же Fast Blanking) питается 1-3 В. Некоторые игровые приставки только выход 5V, который может или не может быть адекватным. Если телевизор не переключается и нет способ вручную включить «режим видео» (например, кнопку на пульте дистанционного управления), а затем может потребоваться внешний источник питания 12 В. В случаях, когда телевизор является широкоэкранной моделью или имеет функция широкоэкранного режима, подача всего 5 В на контакт состояния RGB может заставить телевизор переключиться на 16: 9широкоформатный режим.

На схемах я нарисовал все контакты заземления SCART, соединенные вместе. Это не обязательно, но рекомендуется подключить как минимум к двум контактам заземления (обычно 17 и 18). Если вы используете мини-коаксиальный кабель для подключения видеосигнала RGB (рекомендуется, если кабель будет длинным), тогда контакты заземления 5, 9 и 13 обеспечат удобные места для пайки щит. Обратное относится к консольному концу кабеля. Я нарисовал только одну землю подключение, но может быть хорошей идеей использовать другие заземляющие соединения (если есть любой).

Кабели, по которым видео и аудиосигналы передаются вместе без разделения Экран вокруг аудиопроводов может вызвать раздражающий жужжащий звук частотой 50 или 60 Гц в аудиосистеме. который отличается по объему от содержания изображения. Это происходит из-за емкостной связи из двух проводов, идущих рядом друг с другом. Чем длиннее кабель, тем больше емкость между проводом. Лучший способ избежать этого — проложить отдельные кабели для аудио и видео снова соедините их вместе на конце SCART.

Диаграммы

Sega Master System/Mega Drive (Genesis)
Sega Megadrive 2 (Genesis 2)
Sega Saturn
Sega Dreamcast
Super Nintendo
Nintendo Gamecube
Nintendo Wii
Sony Playstation/Playstation 2
SNK Neo Geo
Atari Xbox
0 Microsoft
0

Sega Master System/Mega Drive

A/V-выход осуществляется через 8-контактный гнездовой U-образный DIN-разъем. Распиновка: 1 аудио, 2 земля, 3 композитных видео, 4 +5 В постоянного тока, 5 зеленых видео, 6 красных видео, 7 композитных синхронизирующих, 8 синих видео. Выходная схема RGB: микросхема видеокодера Sony CXA1145 — выходы поступают прямо с чип.

Сега Мега Драйв 2

Аудио/видео подключается через 9-штыревой мини-разъем DIN. Сигналы такие же, как у оригинала. Мегадрайв с добавлением стереозвука. Распиновка: 1 синий видео, 2 +5V DC, 3 зеленый видео, 4 композитных видео, 5 композитных синхронизирующих, 6 аудио моно, 7 красных видео, 8 аудио слева, 9 звук правильный, а металлический экран заземлен. Выходная схема RGB: Видеокодер CXA1145/CXA1645/KA2195/MB3514 IC — выходы идут прямо с микросхемы.

Сега Сатурн

Разъем представляет собой 10-контактный разъем mini-DIN. Хотя это стандартный разъем, он встречается крайне редко. так что не надейтесь, что сможете купить его в местном магазине электроники (или в любом другом месте за это важно). Saturn выдает яркость/цветность (s-video), а также обычный RGB/CVBS. Распиновка: 1 композитный синхронизирующий, 2 аудио слева, 3 аудио справа, 4 +5 В постоянного тока, 5 красных видео, 6 зеленых видео, синее видео 7, композитное видео 8, яркость 9, цветность 10. Выходная схема RGB: сигнал выходит на CXA1645 через резистор 75 Ом и соединительную крышку.

Сега Дримкаст

Использует фирменный разъем для аудио/видеовыхода. Поддерживает CVBS, RGB (ТВ), RGB (VGA, треб. адаптер) и яркость/цветность. Контакт 7 должен быть подключен к земле, чтобы включить RGB. Распиновки: 1 земля, 2 аудио справа, 3 аудио слева, 4 +12 В пост. тока, 5 +5 В пост. тока, 6 выбор RGB (VGA), 7 RGB (телевизор) выбор, 8 вертикальная синхронизация (для VGA), 9 горизонтальная синхронизация (для VGA), 10 композитная синхронизация, 11 цветность, яркость 12, композитное видео 13, синее видео 14, зеленое видео 15, красное 16 видео. Выходная схема RGB: фирменный ЦАП.

Super Nintendo
По какой-то неизвестной причине выходные схемы RGB различаются между консолями NTSC и PAL. В результате кабели тоже отличаются (хотя я почему-то сомневаюсь, что у Nintendo были какие-либо кабели). намерение выпустить провод SCART для NTSC SNES).

Фирменный разъем A/V. Распиновка: 1 красный видео, 2 зеленый видео, 3 +12 В постоянного тока, 4 синий видео, 5 земля, 6 земля, 7 яркость, 8 цветность, 9 композитное видео, 10 +5 В постоянного тока, 11 аудио слева, 12 аудио справа. Выходная схема RGB: здесь

Распиновка такая же, как указано выше, за исключением контакта 3, который является составной синхронизацией вместо +12В. Выходная схема RGB: здесь

Nintendo Gamecube
Компания Nintendo снова использует старые трюки. Консоль PAL выводит RGB, но не s-video и модель NTSC выводит s-video, но не RGB. Поэтому этот кабель будет работать только на PAL Игровой куб. Однако можно получить RGB из NTSC Gamecube, изменив официальный компонентный видеокабель. Вот несколько руководств по процедуре:
Как сделать NGC Кабель RGB(VGA) [ссылка исправлена]
RARusk’s Nintendo GameCube Компонентный видеокабель RGB Модификация [ссылка исправлена]
MMMonkey’s Кабель NTSC Game Cube RGB

Фирменный разъем A/V. Распиновка: 1 красное видео (только для PAL), 2 зеленых видео (только для PAL), 3 +12 В пост. тока, 4 синий видео (только PAL), 5 земля, 6 земля, 7 яркость (только NTSC), 8 цветность (только NTSC), 9 композитных видео, 10 +5 В постоянного тока, 11 аудио слева, 12 аудио справа. RGB выходная схема: фирменный ЦАП.

Nintendo Wii
Как и Gamecube, RGB-видео доступно только на PAL Wii.

Фирменный разъем A/V (отличается от фирменного разъема A/V, использовавшегося на предыдущих нинтендо). Распиновка: 1 левый аудио, 2 правый аудио, 3 композитный видео, 4 +5 В постоянного тока, 5 земля, 6 земля, 7 красных видео (яркость/NTSC), 8 выбор режима, 9 зеленых видео (цветность/NTSC), 10 выбор режима, 11 синих видео, 12 заземления, 13 +12 В постоянного тока. Контакты 14-16 предназначены для чего-то, что называется Японский кабель D-клеммы. Контакты выбора режима обычно остаются неподключенными. Когда они соединены вместе, компонентное видео (YUV/YPbPr) будет выводиться с контактов 7, 9и 11 на месте для RGB/S-видео. Напряжение постоянного тока на контакте 13 упадет до 5 В для широкоэкранных игр (так ли это?).

Sony Playstation/Playstation 2

Соответствующий разъем. Штырьковые выходы: 1 земля, 2 аудио справа, 3 земля, 4 аудио слева, 5 яркость, 6 составных синхронизирующих, 7 цветных, 8 заземленных, 9 синих видео, 10 +5 В пост. тока, 11 красных видео, 12 зеленых видео. Выходная схема
RGB: сигнал поступает от CXA1645 и через резистор 75 Ом.

СНК Нео Гео

Гнездовой 8-контактный разъем DIN «C». Распиновка: 1 аудио моно, 2 заземления, 3 композита видео, 4 +5 В постоянного тока, 5 зеленых видео, 6 красных видео, 7 композитных синхросигналов, 8 синих видео. Выход RGB схема: сигнал выходит на CXA1145/MB3514 через резистор 75 Ом и соединительный колпачок.

Атари Ягуар

Соответствующий разъем. Распиновка: 1A аудио левый, 2A аудио земля, 3A n/c, 4A видео земля, 5A синее видео, 6A горизонтальная синхронизация, 7A зеленое видео, 8A цветность, 9Н/з, 10А INC (???), 11A нерегулируемое напряжение постоянного тока от входа питания, 12A n/c, 1B звук правый, 2B аудио заземление, 3B земля видео, 4B красное видео, 5B вертикальная синхронизация, 6B n/c, 7B земля видео, яркость 8B, 9B земля, 10B видео земля, 11B композитное видео, 12B n/c.

Майкрософт Xbox

Соответствующий разъем. Выводы: 1 аудио правый, 2 аудио заземление, 3 цифровой аудио SP-DIF, 4 вертикальная синхронизация?, 5/6/7/8 заземления, 9 видеовыходов A (синий), 10 видеовыходов заземления, 11 видеовыходов B (зеленый), 12 земля видео, 13 +5v, 14 аудио слева, 15 аудио земля, 16 горизонтальная синхронизация?, 18.17.19выбор режима видео (заземлить все три для RGB), 20 +12 В (состояние RGB), 21 видео земля, 22 видеовыход C (красный), 23 видео земля, 24 видео выход D (композитный видео). Различные конфигурации аудио/видео можно выбирать, манипулируя тремя видеорежимами. выберите контакты (17, 18 и 19). Посмотреть Игрыx Страница распиновки Xbox для получения дополнительной информации об этом. Напряжение постоянного тока на контакте 20 упадет до +5В в течение широкоформатный режим.

и, наконец, Ресурсы

Game Station X — распиновка игровой приставки и модификации
Домашние видеоигры с RGB-мониторами — интересно…. [японский]
Лаборатории Черепа Смерти — игра console info
BlueTech — модификации игровых консолей и прочее творения
модификаций консоли mmmonkey — модификации/исправления с большим количеством фото

Спецификации в формате PDF для:
CXA1145 — [японский]
ES71145 — совместимость с CXA1145
CXA1645
MB3514 — совместимость с CXA1145 (с выходом драйвера Y/C)
KA2195D — совместимость с CXA1645 (без выхода Y/C), может быть ошибочно принят за SKA2195Д

Список изменений
16. 08.09 — Исправлены текстовые описания для Sega Master System и Sega Сатурн. Также добавлено примечание о разделении аудио/видео.
31.12.06 — Добавлена ​​схема для Wii и исправлена ​​схема Sega Saturn (слева и правый звук были поменяны местами). Также внесены небольшие изменения на страницу.
08.08.05 — Добавлены диаграммы для Atari Jaguar и Microsoft Xbox. Информация о Ягуаре взята отсюда.
07.01.05 — Добавлена ​​диаграмма для Nintendo Gamecube. Добавлено несколько таблицы данных. Исправлена ​​ошибка в диаграммах NTSC и PAL SNES (были перепутаны местами контакты 3 и 4). диаграмму). Я также немного модифицировал схему PAL SNES (выход 12 В не подавал достаточный ток для питания контакта SCART 16). Спасибо Дэвиду Билену за информацию, связанную с Gamecube. Информация.
18.05.05 — Исправлены ошибки в системном кабеле megadrive/master (если бы он был протянут назад-назад), neo geo (разъем din 8 нарисован неправильно) и pal snes (отсутствует резистор от видео к земле). Информация благодаря этому японскому сайту.
05.04.05 — Страница создана

Видеомагнитофон дает сигнал только через SCART, а не через RCA — технические вопросы/помощь

Tastytasty 27 декабря 2021 г., 10:01

#1

Я недавно купил видеомагнитофон, и, по-видимому, он будет передавать мне сигнал только через кабель SCART-SCART, бесполезно использовать SCART-RCA или любой другой подобный адаптер. Это старый Synudine, но он очень симпатичный, мне нужно получить его сигнал через RCA композитный, потому что мне нужно подключить его к микшеру Wjave7 Panasonic, чтобы снимать видео с глюками. Конечно, у него нет SCART, только у телевизора.

Есть предложения?

пиксельные цветы 27 декабря 2021 г. , 17:46

#2

Привет @Tastytasty и добро пожаловать на сканлайны!!

Играя с видеомагнитофонами, я заметил, что некоторые адаптеры SCART-RCA являются двунаправленными (и, скорее всего, для этого есть переключатель), в то время как другие работают только в одном направлении (по моему опыту, это RCA-SCART — А не наоборот). Убедитесь, что вы используете правильный адаптер. Вы, наверное, уже позаботились об этом, но на всякий случай…

Вкусновкусно 27 декабря 2021 г., 18:20

#3

Да сделал это, но спасибо. Это похоже на то, что видеомагнитофон настолько сломан, что излучает настолько слабый сигнал, что его может поддерживать только кабель SCART к SCART… Но это только моя идея… Странно.

обратная свалка 27 декабря 2021 г., 19:24

#4

если у вашего скарт-конвертера не хватает большого количества контактов, это вход (RCA на скарт)
попробуйте купить с переключателем, как сказал @pixelflowers.
что касается мощности сигнала, то думаю проблем не будет

Void_3_4 30 декабря 2021 г., 20:20

#5

У меня была аналогичная проблема с ЭЛТ-телевизором. Адаптер Scart с переключателем не работал на этом телевизоре, но на других работал нормально.

Поскольку телевизор не получил сигнал от видеоустройства, сообщающего телевизору о входящем видеосигнале, он не «увидел» другое видеоустройство.

Так что я заставил телевизор это увидеть. Я припаял провод к одному из контактов. Теперь я могу включать и выключать канал Scart переключателем.

Вот как:

Вам нужно найти контакт 8 Scart

Этот контакт работает следующим образом:

PIN 8 разъем Scart

0 — 2 В означает отсутствие сигнала или внутренний обход 900 до 7 В (номинально 6 В) означает широкоэкранный (16:9) сигнал

9,5 до 12 В (номинально 12 В) означает обычный (4:3) сигнал

Я слышал, что кто-то просто подключил провод с 9-вольтовой батареей к этому контакту. (обратите внимание, что технически это 0,5 В слишком мало, но было сказано, что это работает.)

Я не хотел использовать батарею и открыл ЭЛТ-телевизор. (Это может быть очень опасно, в некоторых случаях может стоить жизни, поэтому будьте очень осторожны.)

Я припаял базовый универсальный блок питания (ИБП) к входу большой мощности телевизора. Я установил ИБП на 10 В или около того.
