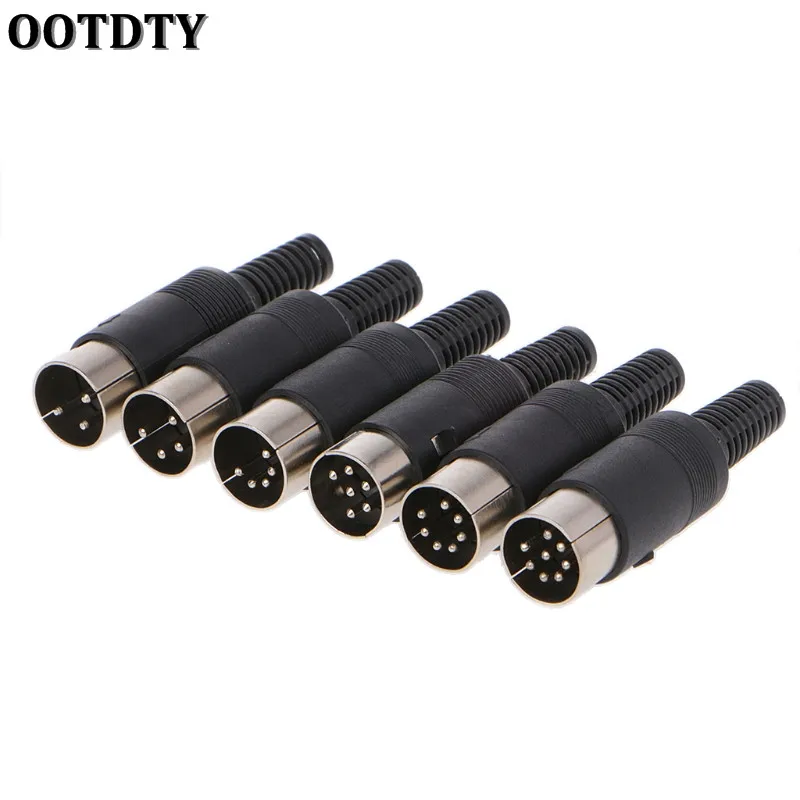

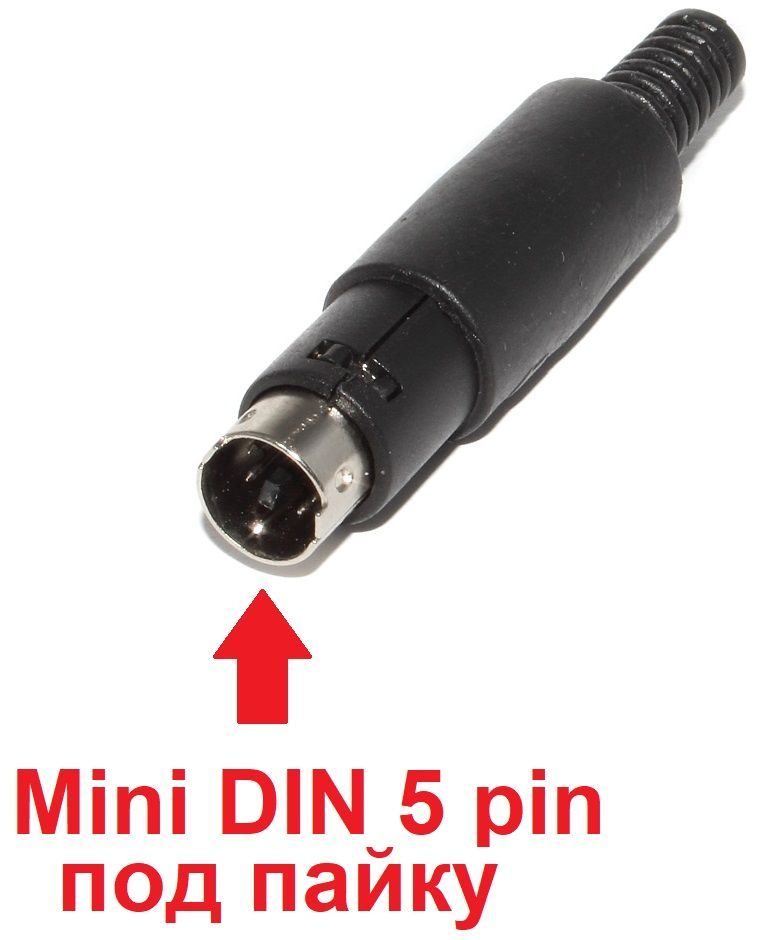

Разъём DIN

Сейчас много кто пользуется радиосистемами и далеко не только вокалисты с ручными радиомикрофонами. Всё чаще встречаются радиосистемы инструментальные, или с микрофонами — «петличками» и гарнитурами. Там часто используется разъём Mini-XLR — от так называемого «бодипака» карманный, поясной передатчик до микрофона часто используется кабель именно с Mini-XLR. В случае с гитарной инструментальной радиосистемой — в гитару подключается кабель с разъёмом plug TS с одной стороны, стандарно. С другой стороны кабеля, в бодипак — входит разъём Mini-XLR. Разумеется, не все радиосистемы комплектуются именно Mini-XLR , но это частое явление.

Позже такой же коннектор использовался для подключения клавиатуры к компьютеру. Отечественные аналоги называются СШ-5 (штекер, вилка) и СГ

Разъём DIN-5

Очень часто усилитель и компьютер невозможно расположить так близко, чтобы можно было воспользоваться стандартным аудио кабелем. В таких случаях можно изготовить такой кабель самому. В любом случае, самостоятельно изготовленный кабель обойдётся дешевле, чем готовый.

Форумы сайта «Отечественная радиотехника 20 века»

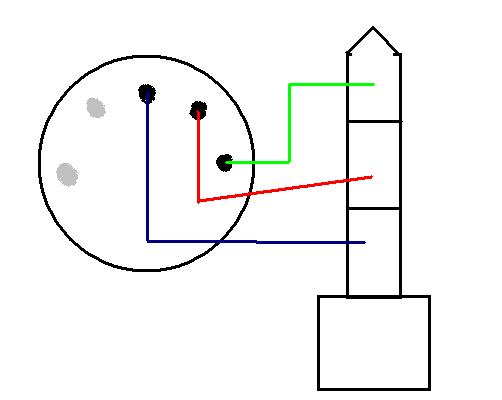

ВИДЕО ПО ТЕМЕ: Переходник с Jack 3 5 на ДИН 5

Наш канал. Любители и профессионалы. Народ, нужна помощь. Есть кабель для подключения к компутеру, но он с комовским разъемом, а нужен под RJ — какой-то там. Николай Мышевский. Pinout RJ12 to RJ

By kёske , October 18, in Усилители мощности. С недавнего времени в моё распоряжение попал этот агрегат, пикрелейтед см.

Вещи из СССР, которые стоит вспомнить!

Зарегистрированные пользователи: Google [Bot] , Yandex [Bot]. Предыдущее посещение: 10 окт , Текущее время: 10 окт , Добавлено: 05 апр , Соотвественно: правый, левый канал и земля. Дайте распиновку, мужики.

Распайка кабеля – .

Усилитель «Романтика с» тихо играет достался мне усилитель романтика с в робочем состоянии. Дома имеются такие вот колоночки: В количестве двух Усилитель на 20 Вт Привет!


PETELIN.RU | Статьи | Доработка интерфейса звуковой карты до «настоящего» MIDI

PETELIN.RU > Статьи > Доработка интерфейса звуковой карты до «настоящего» MIDI

Доработка

интерфейса звуковой карты

до «настоящего» MIDI

(c) Юрий Петелин, 2000



Вы приобрели MIDI-клавиатуру, решили подключить ее к звуковой карте и не находите на звуковой карте стандартные разъемы интерфейса MIDI. В чем дело? Как быть?

Да, на музыкальной аппаратуре, соответствующей стандарту MIDI, обязательно должны присутствовать разъемы MIDI IN, MIDI OUT соединителей типа СГ-5 (отечественных) или 5-PIN по стандарту DIN41524 (импортных). Гнездовая часть разъема имеет вид цилиндра с фланцем («ушками») для крепления. Диаметр этого цилиндра около 16 мм, а поперечный размер прорези в задней стенке компьютера, сквозь которую выглядывают разъемы различных карт расширения, составляет 11 мм. И это тоже стандарт, введенный производителями компьютеров. Незыблемы несколько первоначально заложенных в конструкцию компьютеров принципов, среди которых есть и принцип стандартизации размеров ряда элементов конструкции. Поэтому любой, даже не очень хорошо подготовленный в техническом отношении человек, может быть уверен, что, купив новейший модем или звуковую карту, с помощью отвертки он установит эти штуки в свой PC. Все отверстия совпадут, все контакты надежно сомкнутся. На этом зиждется процветание фирм, производящих компьютеры. Наличие или отсутствие MIDI-интерфейса, вероятно, пока принципиального влияния на их доходы не оказывает. Поэтому размер прорези в стенке компьютера остается прежним. А разъемы MIDI-интерфейса сквозь прорези не проходят.

Итак, мы выяснили, что стандартных MIDI-разъемов на звуковой карте компьютера, устанавливаемой в виде платы расширения, не может быть в принципе. Правда, какой-то пятнадцатигнездный разъем там все же имеется. Для того чтобы разобраться в назначении этого разъема, неплохо бы иметь описание звуковой карты. Для многих это тоже может оказаться серьезной проблемой.

Действительно, начиная с некоторого времени, схема разъема почему-то из описаний исчезла. Вероятно, подразумевается, что разъем, о котором идет речь, стал общеизвестным элементом. Поскольку только этот разъем и может связать звуковую карту с MIDI-интерфейсом (он сам является частью MIDI-интерфейса), нам без него не обойтись. И разобраться в нем придется.

На рис. 1 схематично показан его вид. Для правильной ориентации в номерах контактов нужно учесть, что разъем показан таким, каким он представлялся бы наблюдателю, сидящему внутри компьютера. Не очень удобная точка наблюдения, но именно ей соответствует рисунок, приведенный в описании звуковой карты. Чтобы не запутать тех компьютерных музыкантов, у кого имеется описание звуковой карты, на рис. 1 мы не стали менять направления взгляда. В описании указано назначение контактов разъема. Большее число контактов служит для подключения джойстика. Но есть среди контактов этого разъема и крайне важные для наших целей.

Рис. 1. Назначение контактов разъема на звуковой карте



Следует обратить внимание на контакты:

  • 4, 5 — соединенные с общим проводом блока питания компьютера или, как иногда говорят: с корпусом, с землей (на схемах зарубежного происхождения это соединение обозначают тремя буквами: GND)
  • 1, 8, 9 — соединенные с зажимом источника питания +5 В

Эти контакты понадобятся в дальнейшем, когда Вы, возможно, решитесь на доработку звуковой карты.

Но особенно важны в нашем случае:

  • Контакт 15, на который из внешних цепей должен поступать сигнал, называемый MIDI RXD (Receiver Data)
  • Контакт 12, с которого во внешнюю цепь снимается сигнал MIDI TXD (Transmitter Data)

Именно наличие этих двух контактов и этих двух сигналов позволяет производителям и продавцам утверждать, что данная звуковая карта снабжена интерфейсом MIDI. Правда, они сильно лукавят. Сигналы MIDI TXD и MIDI RXD следует рассматривать разве что, как полуфабрикаты настоящих MIDI-сигналов. С их помощью можно принимать и передавать информацию, представленную стандартными для компьютеров значениями напряжения (говорят: уровнями транзисторно-транзисторной логики — TTL). И даже если заменить один из пятиштырьковых разъемов MIDI-кабеля на разъем, соответствующий тому, что показан на рис. 1, то подключить через этот кабель MIDI-клавиатуру к звуковой карте не удастся. Дело в том, что под воздействием сигнала MIDI TXD не будет правильно работать светодиод, с помощью которого в интерфейсе MIDI передают полезные сообщения и предотвращают проникновение помех с одного MIDI-устройства на другое.

Если Вы уже успели приобрести синтезатор или MIDI-клавиатуру со стандартным MIDI-интерфейсом, то для совместного со звуковой картой использования любого из этих двух устройств придется раскошелиться еще и приобрести небольшой довесок к звуковой карте — согласующий кабель. Правда, его цена сравнима с ценой простой звуковой карты.

Если рассмотренный вариант Вас чем-то не устраивает, то мы можем предложить техническое решение проблемы, которое, однако, потребует от Вас или от кого-то из Ваших друзей наличия некоторых радиолюбительских навыков. Это решение не только в условных единицах, но и в рублях обойдется недорого.

До того, чтобы быть настоящим MIDI-устройством, звуковой карте, как правило, не хватает: а) стандартных MIDI-сигналов, б) стандартных MIDI-разъемов. Когда бы дело было только в разъемах, то можно было бы спаять переходной кабель и тем самым решить проблему. Но вот сигналы… С ними надо что-то делать. Что делать с сигналами, лучше всего описывается на языке принципиальных схем. Мы могли бы привести 5-6 различных вариантов, но поскольку Ваша цель — исполнять и записывать музыку, а не учиться радиотехнике, то ограничимся единственной схемой.

Устройство, которое мы Вам предлагаем изготовить (возможно с посторонней помощью) представляет собой блок согласования сигналов и разъема звуковой карты со стандартным MIDI-интерфейсом. На рис. 2 представлена его электрическая принципиальная схема.



Рис. 2. Принципиальная схема блока согласования



Для тех, кто окажется в состоянии изготовить это устройство, есть смысл пояснить, что схема представляет собой два преобразователя. Первый из них преобразует стандартные TTL-сигналы, формируемые на выходе микросхемы VART, находящейся на звуковой карте, в стандартные сигналы так называемой «токовой петли». Второй преобразователь играет противоположную роль: сигналы, циркулирующие в «токовой петле», преобразует в TTL-сигналы. Блок содержит три основных части: MIDI-передатчик, MIDI-приемник и MIDI-ретранслятор.

На вход передатчика MIDI-интерфейса (передающей части «токовой петли») с контакта 12 разъема звуковой карты через соответствующий контакт разъема X1 поступает сигнал MIDI TXD, а его выходом служит разъем MIDI OUT (разъем X2), к которому и подключается стандартный MIDI-кабель. Схема на инверторах DD1.2 и DD1.4 не только формирует из стандартных TTL-сигналов перепады тока, необходимые для нормальной работы оптрона в MIDI-приемнике внешнего устройства, но и служит буфером, защищающим микросхемы дорогостоящей звуковой карты от выхода из строя при случайном замыкании в соединительном кабеле.

Приемник MIDI-интерфейса (приемная часть «токовой петли») содержит:

  • Оптрон U1
  • Полупроводниковый диод VD1, защищающий оптрон от выхода из строя при неверной распайке кабеля
  • Усилитель на транзисторе VT1
  • Схему формирования сигналов в TTL-уровнях на инверторах DD1.1 и DD1.3

На вход приемника поступает сигнал с разъема MIDI IN (разъем X3). На выходе приемника формируется сигнал структуры, которая соответствует входу MIDI RXD звуковой карты (контакт 15 разъема X1).

MIDI-ретранслятор содержит инвертор DD1.5, который совместно с уже упоминавшимися оптроном U1, транзистором VT1 и инвертором DD1.3 составляет схему регенерации искаженного в кабеле сигнала, поступающего с выхода MIDI OUT внешних синтезатора или MIDI-клавиатуры на вход MIDI IN блока согласования (разъем X3). Восстановленный сигнал подается на выход MIDI THRU блока согласования (разъем X4).

Резисторы R3 и R5 задают режим работы транзистора, резисторы R1, R2, R4, являются нагрузочными для буферных инверторов с открытыми коллекторами DD1.1, DD1.2, DD1.3, входящих в состав интегральной микросхемы К155ЛН5. Остальные резисторы служат для ограничения величин токов в токовых петлях до необходимого значения.

Напряжение питания +5В в блок согласования (контакт 8 разъема X1) поступает через цепи звуковой карты и ее разъем с блока питания компьютера. Устройство потребляет столь ничтожный ток, что эта дополнительная нагрузка совершенно не обременяет компьютер.

Конденсаторы C1 и C2, включенные между шиной питания +5В и общим проводом (корпусом), служат для ослабления помех, наведенных в проводниках кабеля, соединяющего звуковую карту с блоком согласования, и сглаживания бросков тока, возникающих в цепи питания в процессе работы микросхемы.

Незадействованные контакты разъемов X1, X2, X3 и X4 на схеме не показаны.

Если схема блока согласования собрана без ошибок и из исправных деталей, то она работает без каких-либо действий по ее настройке.

Приведем полный перечень деталей, необходимых для сборки блока согласования:

  • DD1 — микросхема К155ЛН5 (6 буферных инверторов с открытыми коллекторами)
  • U1 — оптрон АОД101А (оптопара, состоящая из светоизлучающего диода и фотодиода)
  • VD1 — полупроводниковый диод Д220 или любой другой близкий к нему по параметрам кремниевый диод
  • VT1 — транзистор КТ3102В
  • C2 — конденсатор электролитический емкостью 50-200 мкФ
  • C1 — конденсатор керамический емкостью 0,22-0,47 мкФ (рабочее напряжение обоих конденсаторов должно быть не менее 6,3 В)
  • Резисторы мощностью 0,125 Вт с сопротивлениями: R1, R2, R3, R4 — 1кОм; R6, R7, R9, R10 — 200Ом; R5 — 56кОм; R8 — 100Ом
  • Разъемы X2, X3, X4 типа СГ-5 (гнездовые), всего 3 штуки
  • Разъем X1 типа РП15-15ШК (штыревой)
  • Отрезок экранированного четырехжильного кабеля длиной до 1 метра

Кроме перечисленных деталей, понадобится кусочек фольгированного стеклотекстолита, на котором будет собрана схема, и корпус (коробочка).

Нам бы очень не хотелось, чтобы после стольких усилий Вы испытали чувство разочарования из-за того, что собранная схема не захотела работать. А это не исключено. И дело не в ошибках, которые Вы вполне могли допустить при изготовлении устройства. За последствия Ваших ошибок мы ответственности не несем. Есть такая неприятность, от которой могли бы не уклониться и некоторые опытные радиолюбители. Дело в том, что, строго говоря, для подключения устройства согласования к звуковой карте требуется не отечественный разъем РП15-15ШК, а импортный DB-15F. Наш найти легче и он, конечно, дешевле. Разъемы полностью одинаковы за исключением одного пустячка, из-за которого и могут случиться неприятности: нумерация контактов разъемов должна бы совпадать, но не совпадает.

Хуже того: нам встречались отечественные разъемы, нумерация контактов которых не совпадала с нумерацией контактов разъема DB-15F, и встречались отечественные разъемы, которые оказывались полностью идентичными импортным. Будьте очень внимательны!

Еще раз обратим Ваше внимание на то, что на схеме рис. 2 нумерация выводов разъема X1 дана такая, что она совпадает с нумерацией выводов разъема, установленного на звуковой карте, который, в свою очередь, соответствует разъему DB-15F.

На рис. 3 схематично показан вид этих отечественного и импортного производства штыревых разъемов с той стороны, где производится припайка проводников к их контактам.

Рис. 3. Нумерация контактов разъемов

Опасаемся, что уже слишком сильно запутали и запугали Вас. На самом деле все не так уж и страшно. Похоже, что разработчики разводки сигналов звуковой карты на контакты разъема предвидели всю эту путаницу. В результате их удивительной прозорливости оказывается, что ничего страшного не произойдет, если даже состыкованными окажутся импортная и отечественная части разъемов.

Действительно. Сигнал MIDI TXD при любом раскладе поступает туда, куда надо, так как 12-й контакт находится на одном и том же месте в разъемах обоих типов. Контакты 4 и 5 меняются местами, но на них все равно один и тот же сигнал (GND — общий провод). Контакты 1 и 8 также меняются местами, но и на них — одно и то же напряжение +5В.

Единственное критическое место — это контакты 9 и 15. Они не равноценны. Если из-за несоответствия частей разъемов поменяются местами сигналы этих контактов, то звуковая карта просто не будет воспринимать сигналы со входа MIDI IN. Поэтому до тех пор, пока Вы не поменяете местами проводники кабеля, идущего к разъему X1 от блока согласования, подпаянные к контактам 9 и 15, сыграть во всеуслышанье на MIDI-клавиатуре не удастся. Но, благодаря наличию защитных резисторов в цепи «токовой петли», после устранения недоразумения все кончится хорошо, ничего не сгорит.

Для того чтобы избавить Вас от поиска MIDI-кабеля, на рис. 4 приведем схему соединения его проводников с контактами штыревых разъемов СШ-5.

Из схемы можно видеть, что сигнальные проводники кабеля соединяют: первый проводник — контакт 5 одного разъема с контактом 5 другого разъема; второй проводник — контакт 4 одного разъема с контактом 4 другого разъема. Оплетка кабеля соединяет контакты 2 разъемов. В целях упрощения рисунка на схеме это почти не показано, но на самом деле желательно сигнальные проводники, находящиеся внутри экранирующей оплетки кабеля, выполнять в виде так называемой «витой пары». Такая мера предпринимается в целях дополнительного ослабления и различных нежелательных наводок на сигнальный кабель, и излучаемых им электромагнитных волн. Длина кабеля не должна превышать 15 м.

Рис. 4. Схема распайки разъемов MIDI-кабеля

Обращаем Ваше внимание на то, что и в отдельных книгах, и на некоторых сайтах в Internet встречаются ошибочные схемы соединения проводников MIDI-кабеля с контактами разъемов.

Дополнение к статье

Правильная коммутация профессионального звукового и светового оборудования. [DMX-512.RU]

Часто общая длина аудио соединений, количество используемых разъёмов и отдельных кабелей в профессиональных инсталляциях впечатляют неподготовленного человека. Неудивительно, что банальный «неконтакт» всего лишь в одном из десятков (сотен, тысяч!) соединений может привести к весьма плачевным результатам. Начиная с «потери» отдельного прибора или инструмента, и заканчивая неожиданным mute всего комплекта или его части(Что проявляется как нервы стресы среди заказчиков, и исполнителей). В некоторых случаях плохой контакт может привести к выходу из строя весьма дорогостоящего оборудования. Всё это говорит о том, что сравнительно «малой кровью», при правильном подборе разъемов и кабелей мы можем поддержать уровень проводимых мероприятий (и своей репутации) на должной высоте. И, конечно же, сохранить полученные нелегким трудом деньги: неустойка за сорванное мероприятие, поиск и устранение неисправностей, ремонт оборудования – всё это чаще всего стоит несравненно дороже хорошей коммутации. Ну больше не будем о грустном перейдем к делу!


Ниже — несколько наиболее важных моментов при выборе кабелей и разъёмов и их эксплуатации. Всё это необходимо знать и соблюдать для достижения результатов, близких к идеальным.

01. Имя производителя. Как и во многих других ситуациях с выбором чего-либо, здесь четко работает правило — «Скупой платит дважды». Никаких «no name« в выборе кабельной продукции и разъёмов быть не должно! При соединении пайкой так называемых «китайских» разъемов с кабелями, все пластиковые части сразу же плавятся и буквально рассыпаются на глазах. Один только этот факт должен сильно отпугнуть от использования дешёвой и некачественной коммутационной продукции. Не говоря уже о том, что контакты таких разъёмов очень быстро окисляются, покрываясь страшным налетом продуктов окисления, что прекрасно видно невооруженным глазом. Пластиковые части, особенно внешние, таких безымянных разъёмов крайне ненадежны — почти сразу трескаются и ломаются от малейших нагрузок и лёгких ударов.

02. Коннекторы. Как и в многих других отраслях производства, здесь есть свои изготовители — фавориты, продукция которых уже благодаря наличию лейбла производителя, является знаком качества. Примеров компаний, делающих разъёмы только самого высокого качества довольно мало… Например, коннекторы швейцарской компании Neutrik по праву считаются одними из лучших и любимых в использовании во всём мире. Уже более, чем за 35 лет своей деятельности, компания добилась высочайших рейтингов и имеет множество патентов на изделия, являющихся мировым стандартом в коммутации звукового оборудования. Россия, конечно, не исключение. Это как бы… Мерседес в разъёмостроении.

Прекрасные разъёмы делают Switchcraft, из США, работающие с 1946 года. Могу порекомендовать отличные разъёмы изготовителя из Австралии — Amphenol, основанной в 1955 году.

Внимание! Остерегайтесь подделок! Их немало на просторах нашей необъятной и не только…

Разъёмы Neutrik TRS и XLR.

03. Кабельная продукция. Здесь ассортимент производителей намного шире, чем в случае с разъёмами. Вдобавок, как показывает практика, здесь есть такой момент, что не все типы или марки кабелей одинаково хороши. То есть наряду с отличными кабелями, в линейке производителя может быть как отличный, так и довольно посредственный кабель. Самые известные производители кабельной продукции — «японцы» Canare, «немцы» Klotz, Sommer Cable и Cordial, в последнее время всё чаще слышно много хорошего о компании Belden, основанной еще в 1902 году Джозефом Белденом в Чикаго, США. Где-то читал, что вся коммутация одной из самых крупной в мире прокатной компании «Rat Sound» выполнена на продукции Belden.

Хорошие кабеля делает итальянская фирма Tasker. Ещё можно обратить внимание на продукцию Mogami, Horizon. Не исключаю, что список далеко не полный. У многих профи — свои личные предпочтения, наработанные годами практики… Особенно это может проявляться в выборе гитарной коммутации — у них там свои «заморочки», особенно, если касается именно кабеля…

Гитарный кабель производства Monster Cable.

04. Выбор типа подключения звукового оборудования — балансное подключение и небалансное. ВСЕГДА нужно отдавать предпочтение балансному подключению, а когда это возможно и\или предусмотрено — особенно. Что же это такое? С небалансным, «обычным» подключением нет проблем — два проводника, один из которых «экран» (земля), служащий защитой от электромагнитных «наводок» и непосредственно «сигнал» — не путать с »+» и «-», так как передача аналогового аудиосигнала — это передача с помощью переменного напряжения, меняющего полярность со скоростью, зависимою от частоты сигнала.

С балансным подключением всё немного сложнее. Балансное подключение происходит тремя проводниками — та же «земля», защищающая от наводок и два проводника с сигналом, один из которых находится строго в противофазе к другому. Обычно тот сигнал или тот проводник, который «в фазе» называют «горячий», противофазный — «холодный». Зачем это нужно? Всё до смешного просто — передающее устройство преобразует сигнал в балансный — к обычным «земле» и «сигналу» добавляется ещё и противофазный «сигнал», который инвертируется по фазе в принимающем устройстве. Принимающее устройство микширует фазу и инвертированную противофазу. Получается двойной эффект. Во-первых, полезный сигнал становится в 2 раза мощней и, самое главное, все наводки, благодаря противофазному эффекту, самоуничтожаются. Благодаря балансному подключению, сигнал можно передавать на значительные (более 100 м.) расстояния практически без потерь.

05. Выбор коннекторов. Если есть возможность, то подключения с помощью коннекторов «XLR» всегда предпочтительней и надёжней подключений с помощью ¼-дюймового «Jack», а тем более разъёмов типа Phono, иначе RCA или «тюльпан». Разъёмы RCA не являются профессиональными аудио коннекторами, хоть зачастую и используются профи «по долгу службы» и имеют довольно неприятную особенность — не всегда точно подходить друг к другу, даже если они настоящие, не поддельные. Не говоря о «китайцах»…

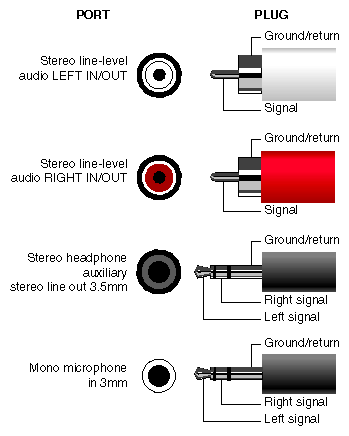

Разъём Phono (RCA) от Amphenol.

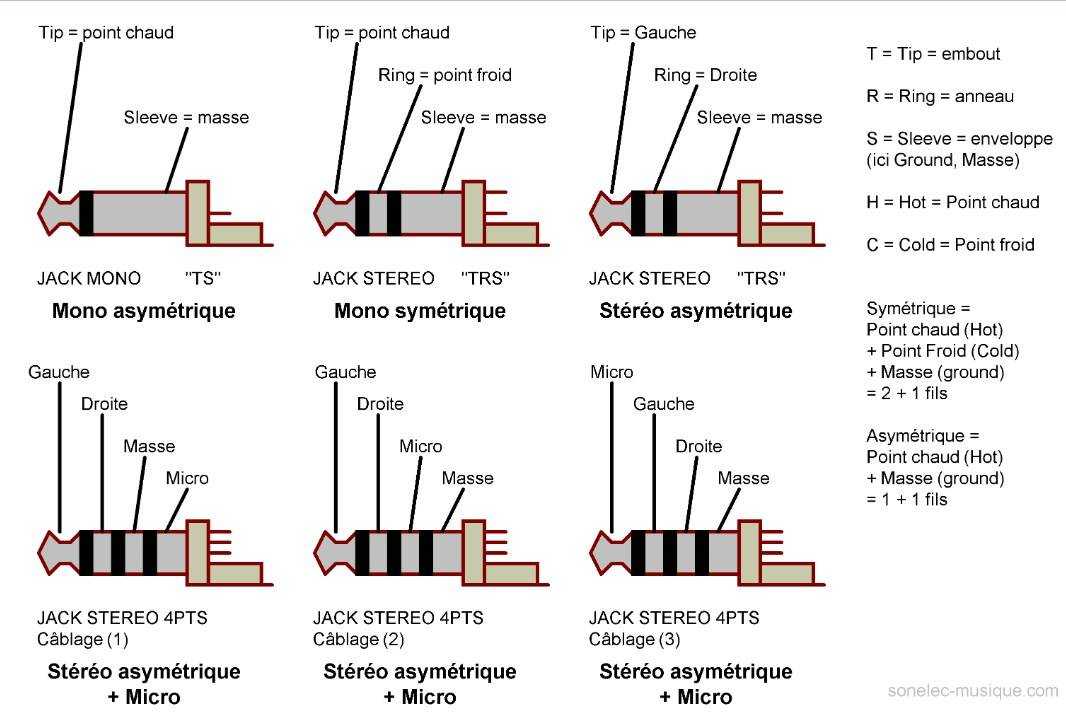

Немного подробностей о «Джеках». Более правильно и «научно» разъём «Jack» называется «TRS» — аббревиатура от «Tip, Ring и Sleeve» — наконечник, кольцо и «манжета» — экран или корпус разъёма. Но это только в случае трёхконтактного разъёма, «в народе» его часто называют «стерео-джек». Или «моно-джек» — «TS» в случае двухконтактного, где имеют место быть только Tip и Sleeve — наконечник и экран. К слову, для информации, словом «Jack», если правильно пользоваться принятой в мире терминологией, называют именно гнездо соединения «TRS» или «TS», а сам штеккер называется «Plug». Ну это так, мелочи, не обращаем особого внимания…

Разъём TS — «моноджек»

Разъём TS от Amphenol.

«XLR» («в народе» — Кано’н или Кэ’ннон) очень надёжный разъём, если он не подделка. Лично я всегда ему отдаю предпочтение в линейной коммутации сигналов, когда это возможно. Кстати, заметил, что сейчас на многих коннекторах Neutrik пишут слово «Liechtenstein» — это карликовое государство в Центральной Европе, ассоциированное со Швейцарией. Там находится главный офис компании. На Speakon и XLR — надпись точно есть, на TRS — не нашёл.

Speacon — подделка

Явная, грубая и дешёвая подделка разъёма Speakon.

4-х контактный Speacon — не подделка

Вот не подделка — Neutrik Speakon 4-х контактный. Правда, далеко не новый )) Произошло от SpeakON (игра слов — speaker, connector и ON — включить).

Да, кстати — слова «мини-джек» вообще не должно присутствовать в лексиконе человека, имеющего мало-мальски серьёзное дело со звуком, а профессионала — тем более, так как сам по себе коннектор крайне ненадёжен.

06. Качество плетения экрана проводника. Нередко экран проходит по длине кабеля просто множеством витков, не сплетённых между собой, что не очень хорошо для 100%-но качественной экранировки. Чем больше плотность сплетения экрана, разумеется, тем лучше. Экран только в виде фольги — только для фиксированных инсталляций. Чем тоньше жилки экрана и чем их больше — тем надёжней. Критично для кабелей, которые постоянно сматываются и разматываются «по долгу службы». Рано или поздно, жилки проводников начнут от изгибов ломаться и чем их меньше — тем больше вероятность со временем совсем потерять контакт внутри кабеля. Очень хорошо, если экран внутри кабеля дублируется токопроводящим материалом — гибким пластиком или резиной.

07. Сечение проводников кабеля. Чем больше сечение — тем лучше и надёжней. Толстые сигнальные кабеля (6-7 мм) с толстыми жилами проводников механически прочней и надёжней. Сопротивление и ёмкость толстого проводника меньше, что тоже большой плюс. Это касается и сигнального и так называемого «акустического» кабеля, который соединяет УМ (усилители мощности) с АС (акустическими системами). Считаю минимумом для подключения АС к УМ сечение в 2,5 мм. У нас почти все акустические кабеля — Cordial CLS 240 — прекрасный, гибкий кабель 2 х 4 мм.

08. Длина небалансных кабелей. Небалансное подключение, как ни крути, присутствует в нашей жизни )). Гитары, клавишные инструменты, источники сигнала (плееры CD, MD, ноутбуки без выносных звуковых устройств) и т. д., часто «коннектятся» небалансным типом подключения. Из практики — не следует пользоваться в этом случае небалансным кабелем длиннее 5-7 метров. Если линия должна быть длиннее — необходимо пользоваться устройствами, называющимися директ-боксы (DI-box или Direct Injection Box). Эти устройства служат для преобразования несимметричного сигнала в симметричный. К тому же часто гальванически развязывают вход и выход, что может быть очень полезно для борьбы с электромагнитными помехами, земляными петлями…

09. Готовые кабели. Следует избегать покупки готовых кабелей, особенно вылитых из гибкого пластика — т. н. «одноразовых», при покупке которого просто нет возможности проконтролировать то, что находится внутри. Есть немало примеров, что внешне красивый, «основательный» кабель после «вскрытия» оказывался просто никчёмным — с кое-какой оплёткой экрана и тонкими, хлипкими жилками.

10. Бескислородная медь. Миф. Сейчас в кабельной продукции известных производителей не применяется никакой другой меди, кроме «бескислородной». Все кабели делаются из меди одинаково хорошей очистки. Если в рекламе можно до сих пор прочитать слова типа «супер-пупер очистка меди» — это не более, чем менеджерский трюк. Даже если предположить, что это так, выигрыш в качестве звучания оборудования при коммутации кабелями из этой меди будет совсем не в сторону её стоимости, так как медь самой высшей очистки, близкой к 100% получить достаточно сложно. Остаётся только догадываться, какую медь используют китайцы. Одно знаю точно — «no name» кабеля гораздо хуже переносят частые перегибы…

11. Назначение кабеля. Следует не забывать о назначении конкретной модели кабеля конкретного производителя. Если кабель предназначен для передачи DMX-сигнала, не стоит использовать его как микрофонный, так как допуски для разных моделей кабелей могут сильно отличаться. Например, DMX-512 соединение не так требовательно к экранировке, как микрофонное. Интернет с вышеприведёнными адресами может хорошо пригодиться для «распознавания» задач, на которые ориентирован каждый конкретный кабель.

12. Соблюдение осторожности при пайке. При длительном нагревании паяльником проводников кабеля, изоляционные материалы часто имеют неприятную особенность быстро плавиться и создают опасность замыкания проводников друг с другом и с корпусом разъёма. Необходимо предварительно хорошо залудить места пайки перед процессом, что бы как можно меньше потом их нагревать.

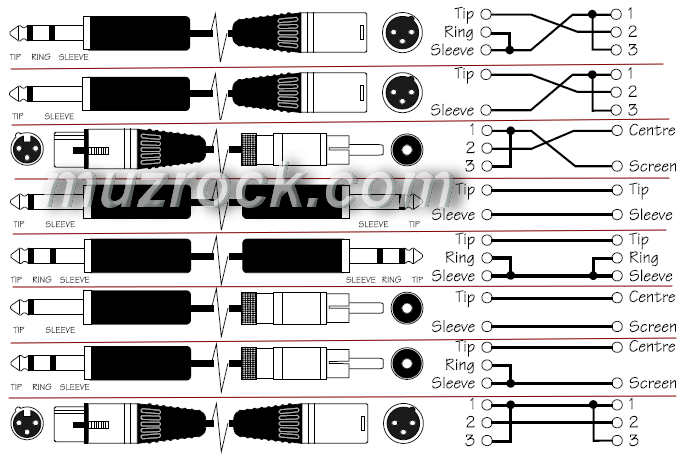

Правильная распайка сигнальных аудио кабелей, таблица №1:

Таблица ниже поможет в правильной распайке аудио кабелей практически всех возможных типов и разновидностей. В этой таблице RED = горячий контакт балансного подключения, BLACK = холодный.

Примечание к таблице №1:

Вариант распайки XLR №1 в таблице далеко не универсален и совсем не подходит для подключения, например, микрофонов. Таким кабелем даже фантомное питание на устройство, его требующее, не получится подать. При распайке кабелей для микрофонов, экран нужно припаивать с обоих сторон к контакту разъёма XLR №1. Ещё проблема будет, если попытаться нарастить (удлинить) такой кабель, соединив несколько подобных в один — экран получится вообще разомкнутым. Более того, при такой распайке металлический корпус микрофона не будет подключен к экрану, что может привести к повышенному уровню паразитных наводок, вплоть до приёма радиосигнала. Вариант, показанный в таблице может пригодиться только в случае, если нужно «развязать» землю между приборами в случае возникновения или во избежание «земляных петель».

Правильная распайка аудио кабелей, таблица №2:

Возможно, для кого-то таблица №2 будет удобней, да и различия между ними есть.

Правильная распайка разъёма mini-XLR, таблица №3:

Пример распайки mini-XLR — «петлички» Shure WL183, WL184, WL185: Распайка петличек Shure

Разъёмы MINI-XLR. Сейчас много кто пользуется радиосистемами и далеко не только вокалисты с ручными радиомикрофонами. Всё чаще встречаются радиосистемы инструментальные, или с микрофонами — «петличками» и гарнитурами. Там часто используется разъём Mini-XLR — от так называемого «бодипака» (карманный, поясной передатчик) до микрофона часто используется кабель именно с Mini-XLR. В случае с гитарной (инструментальной) радиосистемой — в гитару подключается кабель с разъёмом plug TS с одной стороны, стандарно. С другой стороны кабеля, в бодипак — входит разъём Mini-XLR. Распайка как 3-х, так и 4-х контактного Mini-XLR приведена в таблице-картинке №3. Разумеется, не все радиосистемы комплектуются именно Mini-XLR, но это частое явление. Распайка у разных производителей может быть разной!

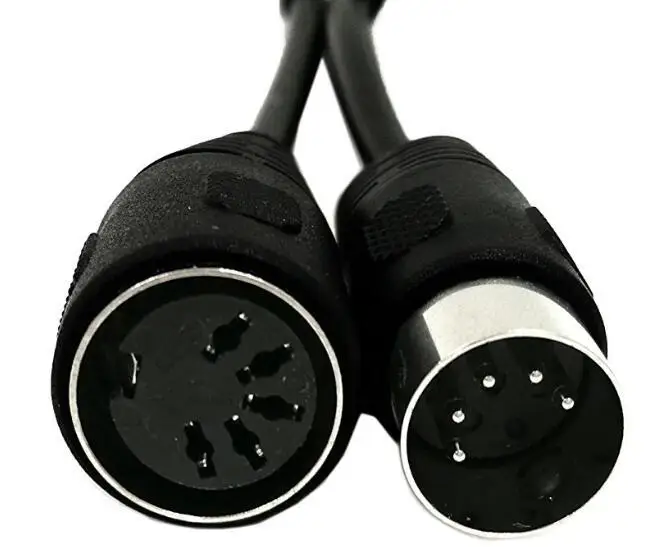

Распайки и схемы MIDI кабелей

Распайки и схемы MIDI-кабелей. Музыкантами очень часто применяются MIDI-соединения оборудования. Аббревиатура «MIDI» расшифровывается и переводится как Musical Instrument Digital Interface — цифровой интерфейс музыкальных инструментов. Кабеля для MIDI-подключений чаще всего проще приобрести готовыми, но на всякий случай, для информации, немного остановлюсь и на этом типе соединений. Стандартные разъёмы для них делаются с помощью разъёмов DIN-5M (пятиконтактный, male, или «папа», русское название — СШ-5, в случае с трёхконтактным разъёмом — СШ-3 или DIN-3 — в MIDI-кабелях не применяются) — именно они чаще всего подключаются к клавишным инструментам и другому оборудованию.

На изображении выше показано:

1). Маркировка контактов разъёмов DIN-5. 2). Распайка стандартного MIDI-кабеля DIN-5M in + DIN-5M out. 3). Две схемы MIDI-кабеля Gameport → DIN-5 in + DIN-5 out (могут быть и разъёмы female-мама, если делается для использования со стандартным MIDI-кабелем) — этот кабель служит для подключения MIDI к персональному компьютеру с помощью Gameport. 4). Внешний вид кабеля Gameport → DIN-5M in + DIN-5M out .

Подробней о разъёме DIN останавливаться не буду, если интересно, есть обширная статья в Википедии. Там же можно прочитать об аудио-соединениях на основе разъёмов DIN. Раньше такие соединения были очень распространены. Вот, например, отличный переходник для аудио-соединений с DIN 5/180° (или СШ-5, СГ-5, DIN41524, 5-pin DIN 180°) на 4 RCA female:

В последнее время очень большую распространённость получили MIDI-кабеля, основанные на подключении с помощью интерфейса USB и только их можно применить, например, при соединении клавишного инструмента и лаптопа. Очень мобильно и надёжно.

Примечания:

Замечание, касательно всех XLR-XLR кабелей. Их желательно разделять на микрофонные и сигнальные. Отличие заключается в том, что у микрофонных на стороне «мамы», со стороны коммутации микрофона, корпус разъема нужно замкнуть с экраном. То есть, как указано в таблице №1 — контакт «C» с контактом №1 «мамы» (female) XLR нужно замкнуть. Этот способ распайки намного улучшает «земляной» контакт №1 с корпусом микрофона, снимает кучу «наводок» и разных посторонних шорохов в случае, если вдруг «разболтается» такая же внутренняя перемычка в самом микрофоне и потеряет контакт. Но в этом случае подключаться таким кабелем к чужому аппарату — ТВ, любому другому комплекту аппарата, к стационарному оборудованию зала нужно очень осторожно, только через Di BOX, так как велика вероятность поражения электрическим током, если коснуться за «маму» XLR такого кабеля. Поэтому микрофонные кабели с перемычкой лучше держать отдельно от сигнальных (без перемычки), а лучше их промаркировать.

Распайка разъёмов Speakon — нет в таблицах. Правильней, наверно, написать «распиновка», так как сами кабельные разъёмы Speakon не делаются под пайку кабеля, контакты только на закрутках. Блочные разъёмы можно паять. В природе существуют 2-х, 4-х и 8-и контактные разъёмы Speakon. Начиная от 4-х контактного, маркируются группами — группа №1 — «1+» и «1-», группа №2 — «2+» и «2-» и т. д. Обычно, «по умолчанию», используются контакты +1 и -1 разъёма Speakon.

Распайка кабеля DMX-512. Кабеля (разъёмы) для передачи сигнала по протоколу DMX-512 бывают трёх- и пяти-пиновые. Распайка абсолютно идентична распайке микрофонного кабеля, то есть 1 → 1, 2 → 2, 3 → 3 (4 → 4, 5 → 5). Только есть небольшая особенность в том, что «горячий» или главный контакт в DMX-512 — №3, а не №2, как в аудиотехнике. Поэтому иногда паяют к контакту №3 провод с красной изоляцией, а не белой. Может возникнуть путаница. В случае обрыва сразу 2-х сигнальных контактов или всех трёх, настоятельно рекомендуют посмотреть распайку на другом конце кабеля и сделать так же на нерабочем. Если поменять контакты №2 и №3 местами, приборы будут «зеркалить» в лучшем случае, а в худшем могут и не работать вообще. Так же все рекомендуют устанавливать на конце цепочки DMX-512 так называемый терминатор — 3-х или 5-и пиновый разъём XLR с припаянным внутри сопротивлением 90-120 Ом между контактами №2 и №3. Особенно, если приборов много и линия длинная. Вообще протокол DMX-512 допускает линии длиной до 500 метров. Подробности распайки — на таблице:

«Познакомился» сегодня с неведомым мне ранее разъёмом DMX-512 — из гибкого пластика. К нам пришли управляемые по стандартному протоколу DMX-512 LED панели, которые мы хотим использовать как рампу — INVOLIGHT LED BAR390. Разъёмы не встроены, как обычно бывает, а торчат на небольших отрезках обычного, неэкранированного кабеля из прибора по два с разных сторон — DMX-вход и -выход. На конце каждого — выполненные из мягкого пластика разъёмы. Так как прибор предназначен для установки на улице — разъёмы довольно герметичны. Выходят друг из друга с характерным «бутылочным» хлопком. Переходники пришлось делать самим. Думаю, ещё не раз люди столкнутся с проблемой соединения этих странных влагонепроницаемых всепогодных DMX-разъёмов со стандартными XLR, так как такие же применяются ещё и на других приборах этого производителя — LED BAR305/320/330/340/350/400, LED SPOT12T. На изображении ниже показано, как их нужно соединять. Или проще — жёлто-зелёный провод — контакт №1 XLR, синий — №2, красный — №3. Покажется странным, но вся конструкция работает! Цифры красным цветом — соответствие номерам контактов стандартного XLR разъёма:

Переходник на фото выше — наш, самодельный. К LED BAR390 ребята-продавцы «в нагрузку» дали 6 разъёмов XLR производства Proel — просто ужасные разъёмы! Из «мам» вылазят внутренние контакты, крышка на резьбе вкручивается, не плотно фиксируя кабель… Хоть конструктивно эти разъёмы и напоминают разъёмы XLR от Neutrik, по факту — ничем в лучшую сторону от поделок наших юго-восточных друзей не отличается! Кстати, очень популярная и даже любимая у нас в России марка кабелей Proel тоже, мягко говоря, не считается хорошим выбором, это подтверждается многими пользователями. Единственный раз мне попадался кабель от Proel, который внешне был добротным (с прозрачным экраном и двойной изоляцией центральных проводников). Довольно толстый и прочный, около 7 мм в диаметре.

Ещё небольшое дополнение. Может пригодиться тому, кто не в курсе этого способа — как смотать длинный кабель так, что бы он, в нужный момент, быстро разматывался и никогда не путался:

Немного потренировавшись, можно приспособиться к данному способу и впоследствии довести его до автоматизма. Я никогда не сматываю кабели с помощью локтя, как это часто делают другие. Есть две причины. Во-первых, распутать намного сложней. Во-вторых, кабель, укладывающийся кольцами лежит потом на поверхности гораздо лучше и ровнее — намного меньше шансов, что кто-то запнётся и вырвет его из разъёма или уронит стойку с микрофоном — таких опасных вариантов развития событий может быть довольно много. Ещё одна деталь — для того, чтобы кольца кабеля не разматывались во время хранения и транспортировки — делаю на всех длинных кабелях («акустические», микрофонные и т. д.) аккуратную верёвочку, привязывая её к тому концу, который меньше виден во время работы кабеля. Например, в случае с микрофонным кабелем XLR-XLR — на стороне разъёма male (папа). На расстоянии до разъёма около 10 см делаем пару узлов посредине верёвочки вокруг кабеля, что бы наша верёвка не «блуждала» по кабелю — прилагаем немного усилия. Подойдёт любая, тонкая (около 2-3 мм в диаметре) верёвка, длиной около 50-60 см — можно определить точный размер опытным путём. Если она из х\б — делаю на концах крепкие узлы, чтобы не «мохнатились», если из синтетических материалов — можно просто оплавить концы зажигалкой. Такими по смыслу «хомутиками» для кабелей часто комплектуют свои изделия фирма Shure — очень удобные штучки, что-то подобное видно на видео. Вот, как у нас — всё видно на фото:

Вот, кажется и всё, чем хотелось бы поделиться. Удачи и хорошей, правильной коммутации!

Статья написана с помощью личного опыта и материалов из интернета, находится постоянно в стадии доработки. Как обычно — поправки, дополнения принимаются с благодарностью )).

Для тех, кто ещё больше хочет расширить свой кругозор, на сайте журнала «Музыкальное Оборудование» есть отличная статья о коммутации в нескольких частях:

Разъемы видеомагнитофонов — Видачество

На этой странице дана краткая информация о подключении катушечных и VCR видеомагнитофонов производства СССР к современным устройствам (телевизорам и картам видеозахвата).

Нужно понимать, что во времена активной эксплуатации таких видеомагнитофонов еще не существовало рынка готовых записей, большинство моделей были несовместимы между собой по стандарту записи, и даже в рамках одной модели совместимость записей гарантировалась далеко не всегда. Поэтому основной расчет был был на подключение к телевизору — с него производилась запись программ, на нем же они и воспроизводились.

Однако большинство произведенных в СССР телевизоров не имели установленного с завода видеовхода. Высокочастотного модулятора в таких видеомагнитофонах нет, поэтому подключить его к телевизору через антенное гнездо тоже было невозможно. Поэтому в комплекте с каждым видеомагнитофоном шло так называемое устройство сопряжения — низкочастотный видеовход, согласующий уровни сигналов со схемой телевизора (на тот момент, как правило, лампового).

Устройство сопряжения УСЦТ-2 из комплекта видеомагнитофона «Спектр-203-Видео»

К счастью, все бытовые видеомагнитофоны имеют стандартные уровни сигналов на выходе (композитный видеосигнал амплитудой 1 В и звуковой сигнал 200 мВ), поэтому сейчас могут быть подключены к современным устройствам через «тюльпаны» уже без каких-либо дополнительных модулей и доработок.

«Стандартный» разъем

Данный вариант подключения используется в большинстве катушечных и кассетных VCR видеомагнитофонов производства СССР, поэтому его можно считать условным стандартом.

Соответствует видеомагнитофонам Электроника (501 и 502 (с 1977 года), 508, 508М, 590, 591, Л1-08), ЛОМО ВМ-403 (кроме первых образцов с серийным номером менее №72), Спектр (203, 205) и Сатурн-505.

Важно! Видеомагнитофоны ЛОМО ВК-1/2 и первые образцы ЛОМО ВМ-403 (с серийным номером менее №72) используют аналогичный разъем, однако расположение выводов отличается. Его распайка приведена в конце страницы.

В видеомагнитофоне установлено гнездо типа СГ-5, на кабеле — вилка СШ-5 (другие названия — DIN-5 или ОНЦ-ВГ-4-5/16). Линии видео и звука общие на запись и воспроизведение, коммутируются магнитофоном автоматически. Линии «+12 В» и «Управление» (+12 В в режиме «Воспроизведение» и 0 В во всех остальных) использовались устройством сопряжения (НЧ-видеовходом) внутри телевизора.

1 Управление (0/+12 В)
2 Видео
3 Общий
4 Звук
5 +12 В
Разъем СГ-5 (вид на панель видеомагнитофона)

Для начальной проверки видеомагнитофона достаточно спаять кабель на два «тюльпана» (видео и звук). Для удобства ремонта и настройки рекомендуется изготовить простой коммутатор сигнальных линий, автоматически переключающий пары входных/выходных гнезд по команде от видеомагнитофона. Нормально замкнутые контакты реле — вход, нормально разомкнутые — выход.

Мой коммутатор изготовлен в корпусе переходника от старой видеокарты. Внутри он может быть оформлен гораздо красивее вплоть до разведенной с нуля платы.

Электроника ВМС-1, ВМП-1, 501 и 502 до 1977 года

Воронежские видеомагнитофоны первых лет выпуска используют для подключения телевизора и камеры общий разъем типа РС10 (для подключения камеры необходимо отключить телевизор и наоборот). В магнитофоне установлена вилка со штыревыми контактами, розетка — на кабеле.

1 Вход видео 6 Выход видео
2 Экран 7 +12 В
3 Экран 8 Пауза
4 Общий 9 Управление (0/+12 В)
5 Вход звука 10 Выход звука
Разъем РС10 (вид на панель видеомагнитофона)

В отличие от стандартной распайки, такой вариант разъема имеет отдельные линии входа и выхода сигналов, поэтому их дополнительная коммутация между режимами «Запись» и «Воспроизведение» не требуется. Тем не менее, если после записи оставить источник видео подключенным, он может создавать наводки на воспроизводимом с ленты изображении.

Важно! Для работы с телевизором переключатель «ТВ-КАМ» обязательно должен находиться в положении «ТВ». В положении «КАМ» линии выхода звука и видео переключаются на вывод сигналов строчной и кадровой синхронизации для видеокамеры.

Также нужно учитывать, что линия звука в таком разъеме рассчитана на сигнал низкого уровня (аналогичен уровню с микрофона). Поэтому при подключении на запись источника со стандартным линейным уровнем (например, звуковой карты) необходимо установить низкую громкость звука, в противном случае записанный сигнал будет перегружен.

ЛОМО ВК-1/2, ЛОМО ВМ-403 (с серийным номером менее №72)

Несмотря на применение стандартного разъема СГ-5, расположение выводов отличается.

1 Управление (0/+12 В)
2 Общий
3 +12 В
4 Видео
5 Звук
Разъем СГ-5 (вид на панель видеомагнитофона)

Назначение выводов и принципы их коммутации аналогичны «стандартному» варианту подключения.

Малахит

На задней стенке имеются отдельные разъемы для аудио и видеосигналов, в настоящее время удобнее производить подключение именно через них (разъемы «ВПУ» и «Выход звука» на воспроизведение и «Камера» и «Линия» на запись, при этом переключатель на передней панели должен находиться в положении «Камера»).

Разъем «Телевизор» типа РП10-7 с коммутируемыми линиями актуален только при работе с оригинальным модулем сопряжения. В режимах воспроизведения и ускоренной перемотки на линии «Управление» присутствует -12 В, при работе с камерой (переключатель на передней панели в положении «Камера») -12 В присутствуют постоянно.

А1 -24В Б1 Звук
А2 +12 В Б2 Общий
А3 Б3 Видео
А4 Управление (0/-12 В)
Разъем РП10-7 (вид на панель видеомагнитофона)

Правильная коммутация звукового оборудования | Облако технологий

В первую очередь необходимо определиться чем важна «правильная» коммутация акустики и звукового оборудования.

Разумеется, написанное ниже касается как аудио, так и видео коммутации, управляющих сигналов светового оборудования (протокол управления световыми приборами DMX-512) и т. д.

Часто общая длина аудио соединений, количество используемых разъёмов и отдельных кабелей в профессиональных инсталляциях впечатляют неподготовленного человека. Неудивительно, что банальный «неконтакт» всего лишь в одном из десятков (сотен, тысяч!) соединений может привести к весьма плачевным результатам. Начиная с «потери» отдельного прибора или инструмента, и заканчивая неожиданным mute всего комплекта или его части. В некоторых случаях плохой контакт может привести к выходу из строя весьма дорогостоящего оборудования. Всё это говорит о том, что сравнительно «малой кровью», при правильном подборе разъемов и кабелей мы можем поддержать уровень проводимых мероприятий (и своей репутации) на должной высоте. И, конечно же, сохранить полученные нелегким трудом деньги: неустойка за сорванное мероприятие, поиск и устранение неисправностей, ремонт оборудования – всё это чаще всего стоит несравненно дороже хорошей коммутации.

Наиболее важные моменты при выборе кабелей и разъёмов


Всё это необходимо знать и соблюдать для достижения результатов, близких к идеальным.

01. Имя производителя. Как и во многих других ситуациях с выбором чего-либо, здесь чётко работает правило — «Скупой платит дважды». Никаких «no name» в выборе кабельной продукции и разъёмов быть не должно! При соединении пайкой так называемых «китайских» разъёмов с кабелями, все пластиковые части сразу же плавятся и буквально рассыпаются на глазах. Один только этот факт должен сильно отпугнуть от использования дешёвой и некачественной коммутационной продукции. Не говоря уже о том, что контакты таких разъёмов очень быстро окисляются, покрываясь страшным налётом продуктов окисления, что прекрасно видно невооружённым глазом. Пластиковые части, особенно внешние, таких безымянных разъёмов крайне ненадёжны — почти сразу трескаются и ломаются от малейших нагрузок и лёгких ударов.

В нашем ДК сейчас вся коммутация – только от мировых брендов-лидеров в этой отрасли (подробности ниже). Лично я сейчас совсем не волнуюсь насчет качества контактов и надежности соединений. С этой стороны подвоха ждём в последнюю очередь.

Подпишитесь на наш канал в Телеграме, чтобы читать только интересные новости высоких технологий

02.  Коннекторы. Как и в многих других отраслях производства, здесь есть свои изготовители — фавориты, продукция которых уже благодаря наличию лейбла производителя, является знаком качества. Примеров компаний, делающих разъёмы только самого высокого качества довольно мало… Например, коннекторы швейцарской компании Neutrik по праву считаются одними из лучших и любимых в использовании во всём мире. Уже более, чем за 35 лет своей деятельности, компания добилась высочайших рейтингов и имеет множество патентов на изделия, являющихся мировым стандартом в коммутации звукового оборудования. Россия, конечно, не исключение. Это как бы… Мерседес в разъёмостроении.

Прекрасные разъёмы делают Switchcraft, из США, работающие с 1946 года. Могу порекомендовать отличные разъёмы изготовителя из Австралии — Amphenol, основанной в 1955 году.



Внимание! Остерегайтесь подделок! Их немало на просторах нашей необъятной и не только…




Разъёмы Neutrik TRS и XLR.

03.  Кабельная продукция. Здесь ассортимент производителей намного шире, чем в случае с разъёмами. Вдобавок, как показывает практика, здесь есть такой момент, что не все типы или марки кабелей одинаково хороши. То есть наряду с отличными кабелями, в линейке производителя может быть как отличный, так и довольно посредственный кабель. Самые известные производители кабельной продукции — «японцы» Canare, «немцы» KlotzSommer Cable и Cordial, в последнее время всё чаще слышно много хорошего о компании Belden, основанной еще в 1902 году Джозефом Белденом в Чикаго, США. Где-то читал, что вся коммутация одной из самых крупной в мире прокатной компании «Rat Sound» выполнена на продукции Belden.

Хорошие кабеля делает итальянская фирма Tasker. Ещё можно обратить внимание на продукцию MogamiHorizon. Не исключаю, что список далеко не полный. У многих профи — свои личные предпочтения, наработанные годами практики… Особенно это может проявляться в выборе гитарной коммутации — у них там свои «заморочки», особенно, если касается именно кабеля…



Гитарный кабель производства Monster Cable



04.  Выбор типа подключения звукового оборудования — балансное подключение и небалансное. ВСЕГДА нужно отдавать предпочтение балансному подключению, а когда это возможно и\или предусмотрено — особенно. Что же это такое? С небалансным, «обычным» подключением нет проблем — два проводника, один из которых «экран» (земля), служащий защитой от электромагнитных «наводок» и непосредственно «сигнал» — не путать  с «+» и «-«, так как передача аналогового аудиосигнала — это передача с помощью переменного напряжения, меняющего полярность со скоростью, зависимою от частоты сигнала.

С балансным подключением всё немного сложнее. Балансное подключение происходит тремя проводниками — та же «земля», защищающая от наводок и два проводника с сигналом, один из которых находится строго в противофазе к другому. Обычно тот сигнал или тот проводник, который «в фазе» называют «горячий», противофазный — «холодный». Зачем это нужно? Всё до смешного просто — передающее устройство преобразует сигнал в балансный — к обычным «земле» и «сигналу» добавляется ещё и противофазный «сигнал», который инвертируется по фазе в принимающем устройстве. Принимающее устройство микширует фазу и инвертированную противофазу. Получается двойной эффект. Во-первых, полезный сигнал становится в 2 раза мощней и, самое главное, все наводки, благодаря противофазному эффекту, самоуничтожаются. Благодаря балансному подключению, сигнал можно передавать на значительные (более 100 м.) расстояния практически без потерь.

05.  Выбор коннекторов. Если есть возможность, то подключения с помощью коннекторов «XLR» всегда предпочтительней и надёжней подключений с помощью ¼-дюймового «Jack«, а  тем более разъёмов типа Phono, иначе RCA или «тюльпан«. Разъёмы RCA не являются профессиональными аудио коннекторами, хоть зачастую и используются профи «по долгу службы» и имеют довольно неприятную особенность — не всегда точно подходить друг к другу, даже если они настоящие, не поддельные. Не говоря о «китайцах»…

Разъём Phono (RCA) от Amphenol.

Немного подробностей о «Джеках«. Более правильно и «научно» разъём  «Jack»  называется «TRS» — аббревиатура от «Tip, Ring и Sleeve» — наконечник, кольцо и «манжета» — экран или корпус разъёма. Но это только в случае трёхконтактного разъёма, «в народе» его часто называют «стерео-джек«. Или «моно-джек» — «TS» в случае двухконтактного, где имеют место быть только Tip и Sleeve — наконечник и экран. К слову, для информации, словом «Jack«, если правильно пользоваться принятой в мире терминологией, называют именно гнездо соединения «TRS» или «TS«, а сам штеккер называется «Plug«. Ну это так, мелочи, не обращаем особого внимания…

Разъём TS от Amphenol.

«XLR» («в народе» — Кано’н или Кэ’ннон)   очень надёжный разъём, если он не подделка. Лично я всегда ему отдаю предпочтение в линейной коммутации сигналов, когда это возможно. Кстати, заметил, что сейчас на многих коннекторах  Neutrik пишут слово «Liechtenstein» — это карликовое государство в Центральной Европе, ассоциированное со Швейцарией. Там находится главный офис компании. На Speakon и XLR — надпись точно есть, на  TRS — не нашёл.

Явная, грубая и дешёвая подделка разъёма Speakon.

Вот не подделка — Neutrik Speakon 4-х контактный. Правда, далеко не новый )) Произошло от SpeakON (игра слов — speaker, connector и ON — включить).

Да, кстати — слова «мини-джек» вообще не должно присутствовать в лексиконе человека, имеющего мало-мальски серьёзное дело со звуком, а профессионала — тем более, так как сам по себе коннектор крайне ненадёжен.

06.  Качество плетения экрана проводника. Нередко экран проходит по длине кабеля просто множеством витков, не сплетённых между собой, что не очень хорошо для 100%-но качественной экранировки. Чем больше плотность сплетения экрана, разумеется, тем лучше. Экран только в виде фольги — только для фиксированных инсталляций. Чем тоньше жилки экрана и чем их больше — тем надёжней. Критично для кабелей, которые постоянно сматываются и разматываются «по долгу службы». Рано или поздно, жилки проводников начнут от изгибов ломаться и чем их меньше — тем больше вероятность со временем совсем потерять контакт внутри кабеля. Очень хорошо, если экран внутри кабеля дублируется токопроводящим материалом — гибким пластиком или резиной.

07.  Сечение проводников кабеля. Чем больше сечение — тем лучше и надёжней. Толстые сигнальные кабеля (6-7 мм) с толстыми жилами проводников механически прочней и надёжней. Сопротивление и ёмкость толстого проводника меньше, что тоже большой плюс. Это касается и сигнального и так называемого «акустического» кабеля, который соединяет УМ (усилители мощности) с АС (акустическими системами). Считаю минимумом для подключения АС к УМ сечение в 2,5 мм. У нас почти все акустические кабеля —  Cordial  CLS 240 — прекрасный, гибкий кабель 2 х 4 мм.

08.  Длина небалансных кабелей. Небалансное подключение, как ни крути, присутствует в нашей жизни )). Гитары, клавишные инструменты, источники сигнала (плееры CD, MD, ноутбуки без выносных звуковых устройств) и т. д., часто «коннектятся» небалансным типом подключения. Из практики — не следует пользоваться в этом случае небалансным кабелем длиннее 5-7 метров. Если линия должна быть длиннее — необходимо пользоваться устройствами, называющимися директ-боксы (DI-boxили Direct Injection Box). Эти устройства служат для преобразования несимметричного сигнала в симметричный. К тому же часто гальванически развязывают вход и выход, что может быть очень полезно для борьбы с электромагнитными помехами, земляными петлями…

09.  Готовые кабели. Следует избегать покупки готовых кабелей, особенно вылитых из гибкого пластика — т. н. «одноразовых», при покупке которого просто нет возможности проконтролировать то, что находится внутри. Есть немало примеров, что внешне красивый, «основательный» кабель после «вскрытия» оказывался просто никчёмным — с кое-какой оплёткой экрана и тонкими, хлипкими жилками.

10.  Бескислородная медь. Миф. Сейчас в кабельной продукции известных производителей не применяется никакой другой меди, кроме «бескислородной». Все кабели делаются из меди одинаково хорошей очистки. Если в рекламе можно до сих пор прочитать слова типа «супер-пупер очистка меди» — это не более, чем менеджерский трюк. Даже если предположить, что это так, выигрыш в качестве звучания оборудования при коммутации кабелями из этой меди будет совсем не в сторону её стоимости, так как медь самой высшей очистки, близкой к 100% получить достаточно сложно. Остаётся только догадываться, какую медь используют китайцы. Одно знаю точно — «no name» кабеля гораздо хуже переносят частые перегибы…

11. Назначение кабеля. Следует не забывать о назначении конкретной модели кабеля конкретного производителя. Если кабель предназначен для передачи DMX-сигнала, не стоит использовать его как микрофонный, так как допуски для разных моделей кабелей могут сильно отличаться. Например, DMX-512 соединение не так требовательно к экранировке, как микрофонное. Интернет с вышеприведёнными адресами может хорошо пригодиться для «распознавания» задач, на которые ориентирован каждый конкретный кабель.

12.  Соблюдение осторожности при пайке. При длительном нагревании паяльником проводников кабеля, изоляционные материалы часто имеют неприятную особенность быстро плавиться и создают опасность замыкания проводников друг с другом и с корпусом разъёма. Необходимо предварительно хорошо залудить места пайки перед процессом, что бы как можно меньше потом их нагревать.

Правильная распайка сигнальных аудио кабелей

Таблица ниже поможет в правильной распайке аудио кабелей практически всех возможных типов и разновидностей. В этой таблице RED = горячий контакт балансного подключения, BLACK = холодный.

Примечание к таблице №1:



Вариант распайки XLR №1 в таблице далеко не универсален и совсем не подходит для подключения, например, микрофонов. Таким кабелем даже фантомное питание на устройство, его требующее, не получится подать. При распайке кабелей для микрофонов, экран нужно припаивать с обоих сторон к контакту разъёма XLR №1. Ещё проблема будет, если попытаться нарастить (удлинить) такой кабель, соединив несколько подобных в один — экран получится вообще разомкнутым. Более того, при такой распайке металлический корпус микрофона не будет подключен к экрану, что может привести к повышенному уровню паразитных наводок, вплоть до приёма радиосигнала. Вариант, показанный в таблице может пригодиться только в случае, если нужно «развязать» землю между приборами в случае возникновения или во избежание «земляных петель».

Правильная распайка аудио кабелей, таблица №2:

Возможно, для кого-то таблица №2 будет удобней, да и различия между ними есть.

Правильная распайка разъёма mini-XLR, таблица №3:

Пример распайки mini-XLR — «петлички» Shure WL183, WL184, WL185:

Разъёмы MINI-XLR. Сейчас много кто пользуется радиосистемами и далеко не только вокалисты с ручными радиомикрофонами. Всё чаще встречаются радиосистемы инструментальные, или с микрофонами — «петличками» и гарнитурами. Там часто используется разъём Mini-XLR — от так называемого «бодипака» (карманный, поясной передатчик) до микрофона часто используется кабель именно с  Mini-XLR. В случае с гитарной (инструментальной) радиосистемой — в гитару подключается кабель с разъёмом plug TS с одной стороны, стандарно. С другой стороны кабеля, в бодипак — входит разъём  Mini-XLR. Распайка как 3-х, так и 4-х контактного Mini-XLRприведена в таблице-картинке №3. Разумеется, не все радиосистемы комплектуются именно Mini-XLR, но это частое явление. Распайка у разных производителей может быть разной!

Распайки и схемы MIDI-кабелей. Музыкантами очень часто применяются MIDI-соединения оборудования. Аббревиатура «MIDI» расшифровывается и переводится как Musical Instrument Digital Interface — цифровой интерфейс музыкальных инструментов. Кабеля для MIDI-подключений чаще всего проще приобрести готовыми, но на всякий случай, для информации, немного остановлюсь и на этом типе соединений. Стандартные разъёмы для них делаются с помощью разъёмов DIN-5M(пятиконтактный, male, или «папа», русское название — СШ-5, в случае с трёхконтактным разъёмом — СШ-3 или DIN-3 — в MIDI-кабелях не применяются) — именно они чаще всего подключаются к клавишным инструментам и другому оборудованию.

На изображении выше показано:

1).  Маркировка контактов разъёмов DIN-5.

2).  Распайка стандартного  MIDI-кабеля DIN-5M in + DIN-5M out.

3).  Две схемы MIDI-кабеля Gameport -> DIN-5 in + DIN-5 out (могут быть и разъёмы female-мама, если делается для использования со стандартным MIDI-кабелем) — этот кабель служит для подключения MIDI к персональному компьютеру с помощью  Gameport.

4).  Внешний вид кабеля Gameport -> DIN-5M in + DIN-5M out .

Подробней о разъёме DIN останавливаться не буду, если интересно, есть обширная статья в Википедии. Там же можно прочитать об аудио-соединениях на основе разъёмов DIN. Раньше такие соединения были очень распространены. Вот, например, отличный переходник для аудио-соединений с DIN 5/180° (или СШ-5, СГ-5, DIN41524, 5-pin DIN 180°) на 4 RCA female:

В последнее время очень большую распространённость получили MIDI-кабеля, основанные на подключении с помощью интерфейса USB и только их можно применить, например, при соединении клавишного инструмента и лаптопа. Очень мобильно и надёжно.

Примечания:

Замечание, касательно всех XLR-XLR кабелей. Их желательно разделять на микрофонные и сигнальные. Отличие заключается в том, что у микрофонных на стороне «мамы», со стороны коммутации микрофона, корпус разъема нужно замкнуть с экраном. То есть, как указано в таблице №1 — контакт «C» с контактом №1 «мамы» (female) XLR нужно замкнуть. Этот способ распайки намного улучшает «земляной» контакт №1 с корпусом микрофона, снимает кучу «наводок» и разных посторонних шорохов в случае, если вдруг «разболтается» такая же внутренняя перемычка в самом микрофоне и потеряет контакт. Но в этом случае подключаться таким кабелем к чужому аппарату — ТВ, любому другому комплекту аппарата, к стационарному оборудованию зала нужно очень осторожно, только через Di BOX, так как велика вероятность поражения электрическим током, если коснуться за «маму» XLR такого кабеля. Поэтому микрофонные кабели с перемычкой лучше держать отдельно от сигнальных (без перемычки), а лучше их промаркировать.



Распайка разъёмов Speakon — нет в таблицах. Правильней, наверно, написать «распиновка», так как сами кабельные разъёмы Speakon не делаются под пайку кабеля, контакты только на закрутках. Блочные разъёмы можно паять. В природе существуют 2-х4-х и 8-и контактные разъёмы Speakon. Начиная от 4-х контактного, маркируются группами — группа №1 — «1+» и «1-«, группа №2 —  «2+» и «2-» и т. д. Обычно, «по умолчанию», используются контакты +1 и -1 разъёма Speakon.

Распайка кабеля DMX-512. Кабеля (разъёмы) для передачи сигнала по протоколу DMX-512  бывают трёх- и пяти-пиновые. Распайка абсолютно идентична распайке микрофонного кабеля, то есть 1 -> 1, 2 -> 2, 3 -> 3 (4 -> 4, 5 -> 5). Только есть небольшая особенность в том, что «горячий» или главный контакт в  DMX-512 — №3, а не №2, как в аудиотехнике. Поэтому иногда паяют к контакту №3 провод с красной изоляцией, а не белой. Может возникнуть путаница. В случае обрыва сразу 2-х сигнальных контактов или всех трёх, настоятельно рекомендуют посмотреть распайку на другом конце кабеля и сделать так же на нерабочем. Если поменять контакты №2 и №3 местами, приборы будут «зеркалить» в лучшем случае, а в худшем могут и не работать вообще. Так же все рекомендуют устанавливать на конце цепочки DMX-512 так называемый терминатор — 3-х или 5-и пиновый разъём XLR с припаянным внутри сопротивлением 90-120 Ом между контактами №2 и №3. Особенно, если приборов много и линия длинная. Вообще протокол DMX-512 допускает линии длиной до 500 метров. Подробности распайки — на таблице:

«Познакомился» сегодня с неведомым мне ранее разъёмом DMX-512 — из гибкого пластика. К нам пришли управляемые по стандартному протоколу DMX-512 LED панели, которые мы хотим использовать как рампу — INVOLIGHT LED BAR390. Разъёмы не встроены, как обычно бывает, а торчат на небольших отрезках обычного, неэкранированного кабеля из прибора по два с разных сторон — DMX-вход и -выход. На конце каждого — выполненные из мягкого пластика разъёмы. Так как прибор предназначен для установки на улице — разъёмы довольно герметичны. Выходят друг из друга с характерным «бутылочным» хлопком. Переходники пришлось делать самим. Думаю, ещё не раз люди столкнутся с проблемой соединения этих странных влагонепроницаемых всепогодных DMX-разъёмов со стандартными XLR, так как такие же применяются ещё и на других приборах этого производителя — LED BAR305/320/330/340/350/400LED SPOT12T. На изображении ниже показано, как их нужно соединять. Или проще — жёлто-зелёный провод — контакт №1 XLR, синий — №2, красный — №3. Покажется странным, но вся конструкция работает! Цифры красным цветом — соответствие номерам контактов стандартного XLR разъёма:



Переходник на фото выше — наш, самодельный. К LED BAR390 ребята-продавцы «в нагрузку» дали 6 разъёмов XLR производства Proel — просто ужасные разъёмы! Из «мам» вылазят внутренние контакты, крышка на резьбе вкручивается, не плотно фиксируя кабель… Хоть конструктивно эти разъёмы и напоминают разъёмы XLR от Neutrik, по факту — ничем в лучшую сторону от поделок наших юго-восточных друзей не отличается! Кстати, очень популярная и даже любимая у нас в России марка кабелей Proel тоже, мягко говоря, не считается хорошим выбором, это подтверждается многими пользователями. Единственный раз мне попадался кабель от  Proel, который внешне был добротным (с прозрачным экраном и двойной изоляцией центральных проводников). Довольно толстый и прочный, около 7 мм в диаметре.

Источник roniker.ru | Автор RoNikEr

«Авиационные» разъемы GX12

Сегодняшний обзор пойдет об «авиационных» разъемах GX12.
Для одного проекта потребовалось выносить различные датчики из корпусов контроллеров.

Основные мои требования выглядели так:


  • Разъемы 2-х, 3-х и 4-х контактные
  • Надежное соединение, которое не отваливается само
  • Минимальная пыле-влаго защита IP62-IP63
  • Достойный внешний вид для промышленного использования
  • По возможности, компактный размер, чтобы на небольшой корпус уместилось 3-4 шт.
  • Возможность «повторяемости» конструкции, то есть партия разъемов не должна быть единичной
  • При всем этом, бюджет поменьше

Конечно хорошо было бы посмотреть в сторону ВП СССР — текстолитовые разъемы, корпуса из нержавейки и латуни, контакты с золотым покрытием. Но попадались они либо выдранные из каких то старых приборов в единичных экземплярах, либо по очень негуманным ценам ~1000р/шт

Когда заказывал на ТАО корпуса, решил заказать и так называемые «авиационные» разъемы GX12

Заявленные характеристики этих разъемов такие

  • Диаметр посадочного отверстия 12мм.
  • Соединение резьбовое.
  • Материал внутреннего изолятора — бакелит.
  • Материал корпуса — цинк, никель
  • Электрические характеристики 300В/5А
  • Сопротивление контактов — до 5Ом !
  • Сопротивление изоляции — 500МОм
Длина, ширина, диаметр… Лучше один раз увидеть

И вот корпуса с разъемами приехали в Пермь


Черный изолятор — действительно текстолит или бакелит. Паяльником, нагретым до 350 не плавится

Контакты пронумерованы на обеих частях разъема. Но для чтения нужно острое зрение.

Размеры по посадочному диаметру соответствуют

Остальные размеры тоже

Вес, для тех кто будет заказывать с Тао, 15г. Если брать партиями штук по 20, то самой дешевой доставкой через посредника Мистертао мы при партии 20шт я находил больше $0.7. Ну а китайские магазины типа DX.com «барыжат» больше доллара, я уже не говорю о русских.

А как там на счет цинка, латуни и никеля? Магнитятся только гайки разъема и винтики, зажимающие провод. Остальное сделано из немагнитного материала. По весу это явно не алюминий, так что похоже на правду

Попробую теперь в деле.

Есть у меня прототип контроллера для измерения температуры. Вот температурный датчик и подключу через трех-штырьковый разъем
В корпусе штекера вполне хватает места для подтягивающего резистора


А вот диаметр провода термометра маловат, чтобы зажать винтами штекера, поэтому пришлось добавить термоусадки

Получилось как то так

Диаметр 12мм великоват, отверстие заезжает на крышку. Ниже не опустить, разъем упирается в плату. Прототип был спроектирован не для GX12

Но пришедшие корпуса большего размера, поэтому с этим все нормально. Корпуса ждут своего часа

Небольшой итог

  • Мне GX12 очень понравились. Под мои требования они подошли. Теперь не нужно беспокоится, что датчик отваливается или перестанет контачить.
  • 3-контактный разъем отлично подходит для DS18S20, DHT22 и прочих датчиков с однопроводной шиной, а также для дискретных и аналоговых входов выходов, где нужны земля и питание. 4-х контактный планирую использовать с I2C датчиками, а 2-х проводный для питания
  • Максимальное число контактов GX12 — 6. Если нужно больше, то есть GX16(до 8 контактов) и GX20 (до 12 контактов) с соответствующим диаметром посадочного отверстия

Художественные фото. Префикционистам лучше не смотреть )))

Полная замена проводки в советских наушниках ТДС-3 и немного лирики

Это первый опыт по написанию статьи для datagor.ru. Возможно, весь текст очень похож на обьяснение очевидных вещей. Но так уж вышло, что за последние несколько лет я ничего серьёзного не затевал, а описание прошлых изделий, в связи с их доработкой, только готовится.

Может быть кому-то знакома ситуация, когда на дворе ночь, все спят, а душа просит музыки. Или кино про войну посмотреть, или в стрелялку поиграть. А наушники приобрести заранее не позаботился.
И тут вспоминаешь о том, что лежат где-то в кладовке какие-то старые советские «уши», отправленные туда на покой, потому что давно уже у них со звуком что-то не так было.

У меня, например, вот такие:

Содержание / Contents

Камрад, рассмотри датагорские рекомендации

🌼 Полезные и проверенные железяки, можно брать

Опробовано в лаборатории редакции или читателями.

Знаменитая в своё время модель. Недорогие и неплохо звучащие. За закрытую конструкцию любимые всевозможными диск-жокеями (хотя тогда и слова-то такого не было) на школьных и ДК-шных танцпощадках. Звук из колонок неплохо глушат, можно спокойно очередную песню в завалах кассет искать.


И уши не натирают, можно долго пользоваться. ТДС-1 например меньше были и не всякое ухо помещалось. А более «хайфайные» ТДС-ы и стоили дороже и на уши давили в буквальном смысле. Да и полузакрытая конструкция не так хорошо посторонние звуки глушила. Хотя качество звука и было повыше.
Оригинальный паспорт ТДС-3: 🎁tds3instr.djvu  42.98 Kb ⇣ 65 В общем удобные во всех отношениях наушники, если бы не одна ложка дёгтя. Через какое-то время после покупки (у кого меньше, у кого больше, раз на раз не приходится) начинались чудеса. Периодически пропадал звук, то в одном, то в другом канале. Причём если выдернуть а потом вставить штекер, звук на некоторое время восстанавливался. Можно было добиться восстановления звука нажав на соответствующее ухо или даже качнув головой.

Если кто додумывался, как их разобрать, то как правило обнаруживал вполне нормальную с виду пайку. Иногда находился оторванный провод в штекере, но о нём ниже. Да и его перепайка не избавляла от проблемы.
Поэтому обычно начинали грешить на динамики и девайс отправлялся в ту самую кладовку. Или выбрасывался. Альтернативный вариант — отдать детям, играть в лётчиков.

А проблема в большинстве случаев решается просто. Лет несколько назад были восстановлены точно такие же «уши». А недавно раздобыл ещё одни, и с теми же проблемами. Так что пришлось повторять весь путь сначала.

Для начала отцепляем каждое ухо от крепления на дужке:

И вытаскиваем вот эти детали поддев ножом, отвёрткой или ещё чем:

После этого «ухо» спокойно разбирается на две части:

После этого можно отпаять входной кабель и внимательно посмотреть на его концы.
Вот конец к которому припаивается штекер:

Три жилы. Каждая состоит из нескольких медных волосков намотанных на шёлковые нити, для повышения гибкости, видимо.
Такой провод широко использовался в старых телефонах, как в качестве вводного, так и для соединения трубки с аппаратом. И частенько становился источником проблем вроде хрипа, пропадания звука и т.д. Когда работал монтёром в отделении связи, причина нескольких вызовов была именно эта.

Главный недостаток таких проводов — они поддаются пайке только теоретически. То есть вполне нормально лудятся-паяются, а потом отрываются от места пайки силой собственного «напряжения изгиба». Так и происходит в штекерах наушников хотя в советских СШ-5 конец кабеля и фиксируется.
Борются с этим как правило так, как сделано на этом же кабеле со стороны «ушей»

Такими вот обжимными контактами. Сначала всё нормально, а потом изоляция проседает и контакт нарушается. Можно конечно по новой обжать, или если жать дальше некуда, зачистить конец провода по новой и снова обжать и так до бесконечности. В телефонах (чужих) как правило так и делалось. А в своём этот кабель давно заменил на более другой (с), навсегда избавив себя от проблемы.

Поэтому в наушниках решил сделать то же самое. Трёхжильного кабеля подходящей длины и толщины под рукой не нашлось. Зато нашёлся китайский аудиокабель для подключения «дивидюшника» к телевизору, с оторванными «тюльпанами». Как правило со своей прямой задачей, защитой слаботочного сигнала от наводок, такой кабель справляется из рук вон плохо. А вот для выходного сигнала — почему бы не попробовать. На фото разобранного «уха» выше, уже показан результат этой замены, которая была сделана раньше.

А в этот раз разборка проводилась с целью замены «межушных» проводов, которые точно такого же типа как и на вводном кабеле.
Для этого оба «уха» отпаиваются и откладываются в сторону до лучших времён:

И начинается разборка креплений на дужке:


откручивается один шуруп (справа) и два болта М2 (слева). После этого снимается наружная крышка. Потом откручивается ещё один «двоечный» болт, который к тому же держит пружину регулятора «размера головы». В отличии от предыдущих он под прямую отвёртку, более привычную для советской радиотехники:

Главное не потерять гайку находящуюся с обратной стороны. Не знаю как где, а в наших краях резьбовые изделия меньше чем на М5 — дефицит. Особенно гайки. А лишний болт или гайка на М2 — это что-то из области легенд.

В старых «Тэдээсах» резьба одного болта или гайки была сорванной от рождения. Поэтому пришлось извращаться с заменой на «тройку». Врагу не пожелаю.
В результате получаем «голую» дужку с торчащими по краям концами кабеля. Тянем за один из концов и вытаскиваем его на свет божий:

Теперь есть два пути. Первый — просунуть в освободившийся «тоннель» кусок упомянутого выше китайского аудиокабеля. Почему-то не захотелось. Поэтому выбрал «план Б». Разобрал старый кабель на составляющие — ПХВ трубку и провода.

А потом зарядил трубку двумя подходящими кусками обычного монтажного провода. И вернул получившийся кабель на место. За время существования радиолюбительства придумано много способов продевания «верблюдов через игольные ушки». Поэтому воздержусь от подробного описания процесса а покажу результат:

Обратная сборка происходит с точностью до наоборот. Перед окончательной сборкой можно ещё раз полюбоваться на применённые в конструкции динамики:

А после сборки получаем хорошие рабочие наушники. По крайней мере по соотношению цена-качество. Да, это раньше их покупка пробивала дыру в бюджете сравнимую с неделей шикарной жизни для бедного студента. Ну или двумя неделями жизни в обычном режиме (как-никак полстипендии).
А теперь такие можно и забесплатно при удаче добыть.


С завода на ТДС-3 стоит непопулярный нынче разъем 5-DIN. Можно припаять подходящий для наиболее частого варианта включения штекер. В моём случае это 3,5″ джек.


Недорогие штекеры неизвестного происхождения могут некоторое время работать нормально, а потом, из-за ненадежности конструкции, начинается что-то подобное описанному в начале статьи. Разборка обычно показывает нарушение контакта между выводами и приклепанными контактными лепестками.

Кстати, хороший вариант штекера на скорую руку получается, если срезать пластик с неразборного джека от убитых наушников какого нибудь плэйера. Получаем такую деталь, в которой отсутствуют механические соединения с контактными лепестками:


Можно припаивать провода и сформировать «корпус» термоусадочной трубкой или обмотав всё изолентой. Такой вариант без нареканий служил мне несколько лет, несмотря на страшный вид.

Провода, которыми комплектуется большинство нынешних ширпотребовских наушников хоть и отличаются по конструкции от описанных выше, но по качеству ничуть не лучше.
И проблемы те же встречаются.

Надеюсь, моя статья пригодится начинающим или навеет тёплые воспоминания корифеям.
Спасибо за внимание!

Камрад, рассмотри датагорские рекомендации

🌼 Полезные и проверенные железяки, можно брать

Опробовано в лаборатории редакции или читателями.



5. Подключение к RVR · Sphero Public SDK

Прежде всего — предварительные условия

Вы уже настроили Raspberry Pi с RVR Python SDK с помощью инструкций Quick Start или Advanced? Если нет, то сделайте это первым!

Сигнальные соединения с RVR

Чтобы установить Raspberry Pi поверх RVR, соедините его заземляющий и последовательный контакты на разъеме GPIO с контактами на RVR, как показано на схеме подключения ниже:

Ваши провода Tx и Rx (желтый и оранжевый) должны быть перекрещены , как показано в таблице ниже:

RVR PIN-код Raispberry Pi PIN *
GND GND (6)
RX TX (8)
TX RX (10)

* Номера контактов взяты из Руководства по распиновке GPIO Raspberry Pi, где вы можете найти дополнительную информацию о заголовке GPIO на вашем Pi.

Питание вашего Raspberry Pi

Чтобы сделать ваш RVR полностью мобильным, вам нужно питать Pi напрямую от RVR или другого бортового источника.

Pi 3, 3B+ и Zero W

Эти модели могут получать питание от RVR напрямую через порт USB типа A на RVR или, при необходимости, от отдельного источника питания USB.

Пи 4

Raspberry Pi 4 был выпущен после того, как мы завершили разработку электрической схемы RVR. Его максимальная спецификация входного тока превышает RVR 2.Ограничение по току 1А для питания внешних устройств. Поэтому мы рекомендуем питать Raspberry Pi 4 от отдельного блока питания USB, способного обеспечить достаточный ток.

В зависимости от характера использования, RVR иногда может питать Pi 4 — просто имейте в виду, что электронный предохранитель на RVR отключит питание без предупреждения, если обнаружит ток выше 2,1 А. Делайте это на свой страх и риск.

Питание от порта расширения

Хотя +5 В и GND на порте расширения внутренне подключены к соответствующим линиям на порту USB, большинство перемычек будут слишком тонкими для питания Raspberry Pi и могут привести к предупреждениям о низком напряжении или полному отказу загрузки.Контакт 5V на порте расширения RVR обычно используется для устройств с низким энергопотреблением.

Далее!

После подключения вы можете перейти к следующему разделу, где убедитесь, что ваш Pi может обмениваться данными с RVR.

LES1516A, защищенный консольный сервер с распиновкой Cisco — серия LES1500

Ограниченный бюджет и нехватка ИТ-персонала затрудняют управление удаленными критически важными ИТ-, сетевыми и энергетическими устройствами при соблюдении требований предприятия к времени безотказной работы для ИТ-менеджеров.

Решением является безопасный последовательный сервер с распиновкой Cisco. Этот высоконадежный и многофункциональный консольный сервер упрощает внешнее управление вашей сетью, сервером и инфраструктурой электропитания в центрах обработки данных и удаленных узлах.

Используйте его для простого и недорогого внеполосного доступа к маршрутизаторам, коммутаторам, PDU, брандмауэрам и другим последовательным консолям. Сервер обеспечивает видимость и контроль над вашей сетью и ее физической средой для надежной круглосуточной безотказной работы. Он обеспечивает подключение последовательного консольного порта и поддерживает мониторинг окружающей среды, управление питанием и мониторинг, а также удаленное хранение автономных журналов.

В консольном сервере есть все необходимое для простого и доступного удаленного управления и восстановления после сбоев: интуитивно понятная панель мониторинга состояния, упреждающие оповещения, независимое от поставщика управление питанием и простой безопасный доступ к устройствам. Вы сможете максимально увеличить время безотказной работы, сократив при этом хлопоты и расходы, связанные с выездом грузовиков и посещением удаленных объектов.

Кто может воспользоваться Secure Serial Server?

  • Бизнес с удаленными офисами.
  • Организации с ограниченным ИТ-персоналом и бюджетом.
  • Арендаторы Colocation в дата-центрах.
  • Облачные и хостинг-провайдеры; Интернет-провайдеры.
  • Исследовательская и лабораторная среда.
  • Государственные, образовательные и медицинские организации.

Интеллектуальное внешнее управление
Secure Serial Server предоставляет вам возможности, выходящие далеко за рамки традиционных устройств внешнего управления. Используйте его для упреждающего обнаружения ошибок до того, как они превратятся в сбои.Вы можете отслеживать и регистрировать состояние системы и физические условия окружающей среды, такие как температура, влажность, движение и т. д. Вы также можете использовать сервер для мониторинга и контроля ИБП и PDU на предмет сбоев, скачков напряжения и циклического включения питания. Интуитивно понятная встроенная информационная панель дает вам общее состояние с первого взгляда.

Двойные порты для встроенного резервирования
В дополнение к традиционным подключениям последовательного консольного порта RS-232 консольный сервер поддерживает прямые подключения USB 2.0 к одному или двум консольным портам USB Cisco (просто используйте встроенный терминал AJAX для доступа к подключенные последовательные устройства).Двойные USB-порты позволяют подключать периферийные устройства, такие как накопители и USB-консоли.

Двойные порты Gigabit Ethernet облегчают подключение к первичной и вторичной сетям. Сервер обнаруживает любой сбой связи на основном порту и автоматически переключается на второе соединение RJ-45. Вы можете удаленно включать и выключать питание и перезагружать компьютеры, даже если их операционная система не отвечает.

Обширный мониторинг состояния окружающей среды и питания
Secure Serial Server с выводом контактов Cisco поддерживает расширенные функции мониторинга состояния окружающей среды, предупреждения и уведомления о событиях питания.Предупреждения могут быть отправлены по электронной почте, SMS и ловушкам SNMP. Кроме того, консольный сервер поддерживает плавное завершение работы, перезагрузку с обнаружением проверки связи и запуск пользовательских сценариев при срабатывании предупреждений.

Например, вы можете настроить его на выключение и включение питания на управляемом устройстве при возникновении определенного события предупреждения или на отправку нескольких уведомлений по электронной почте при срабатывании предупреждения. (Консольный сервер использует операционную систему Linux с доступом к исходному коду и имеет специальный комплект для разработки.)

Поскольку вы можете использовать консольный сервер для управления портами на PDU, ИБП и устройствах мониторинга окружающей среды, энергопотребление, уменьшить счета за коммунальные услуги и уменьшить воздействие на окружающую среду.Это отличное дополнение для любого ИТ-отдела или компании, желающих внедрить «чистые технологии» энергосбережения.
ПРИМЕЧАНИЕ. Требуется дополнительное внешнее оборудование для мониторинга окружающей среды или ввода-вывода.

Решение для поставщиков услуг
Консольный сервер также идеально подходит для поставщиков услуг, которым необходим доступ к клиентским устройствам, даже расположенным за брандмауэрами. Управляйте широким выбором систем ИБП и коммутируемых PDU от разных производителей.

Функции повышения безопасности

  • Брандмауэр корпоративного класса с выбираемыми и настраиваемыми уровнями безопасности системы.
  • Подтвержденное шифрование FIPS 140-2 для правительства и вооруженных сил.
  • Безопасное удаленное управление и функции аварийного восстановления.
  • Физически отдельная локальная сеть управления позволяет изолировать устройства от стандартного сетевого доступа.
  • Двухфакторная аутентификация RSA SecurID и Kerberos.
  • Авторизация сервера RADIUS, TACACS+ или LDAP/Active Directory.
  • Журналы на площадке и за ее пределами для аудита и отчетов о соответствии.
  • Расширенная поддержка VPN, включая удаленный доступ OpenVPN и IPSec PKI VPN корпоративного уровня.

Более того, поскольку на сервере имеется 4 ГБ флэш-памяти FTP/TFTP, вы можете локально хранить файлы конфигурации устройства, включая несколько локальных загрузочных образов, и при необходимости выполнять откат. Храните автономные журналы для последовательных портов, доступных сетей и т. д.

Серийные консольные серверы IOLAN SCG

.
Управление и конфигурация
Zero Touch Provisioning (ZTP): автоматизирует предоставление как файлов конфигурации, так и файлов прошивки с помощью параметров DHCP/Bootp
PerleView Central Management: веб-инструмент для настройки сервера, который упрощает настройку и развертывание и дает сетевым администраторам видимость и контроль над сетевыми конфигурациями на удаленных узлах.
Управление и мониторинг: HTTP/HTTPS, CLI/Piping, Telnet, SNMPv1/v2/v3, RESTful API, TACACS+
На устройстве можно сохранить несколько версий прошивки. Это позволяет клиенту переключаться между старой и новой версиями прошивки без необходимости загрузки.
На устройстве можно хранить несколько файлов конфигурации. Это позволяет заказчику легко переключаться между старой и новой конфигурациями во время тестирования или производственного развертывания.
Автоматическая проверка обновлений программного обеспечения, доступных через FTP, HTTP, HTTPS, SCP, SFTP и TFTP
Протокол обнаружения LLDP-канального уровня согласно IEEE 802.1AB — это протокол обнаружения соседей, который используется сетевыми устройствами для передачи информации о себе другим устройствам в сети. Этот протокол работает на уровне канала передачи данных, что позволяет двум системам, использующим разные протоколы сетевого уровня, узнавать друг о друге через TLV (тип-длина-значение).
RESTful API использует HTTP-запросы для доступа и использования статистики и данных конфигурации IOLAN. Любая из команд CLI может быть выполнена через скрипт RESTFul API, которым можно управлять извне с сервера.
Connectivity Watchdog может указать IOLAN предпринять различные действия (например, перезагрузить), если сетевое подключение к предварительно определенному IP-адресу потеряно. Это полезно в ситуациях, когда IOLAN развертывается в удаленных местах, которые трудно обслуживать, если сетевое соединение потеряно.
Автоматическое обновление DNS: используйте параметр DHCP 81 для установки доменного имени IOLAN для упрощения управления именами, а благодаря поддержке динамического DNS пользователи в Интернете могут получить доступ к серверу устройства по имени, не зная его IP-адреса. Дополнительные сведения см. в разделе Поддержка автоматического обновления DNS
Динамический DNS с DYNDNS.org
Мастер установки
Удаленный доступ
Набор, прямой последовательный: PPP, PAP/CHAP, SLIP
HTTP-туннелирование обеспечивает защищенный брандмауэром доступ к удаленным последовательным устройствам через Интернет
Автоматическое обновление DNS: используйте параметр DHCP 81 для установки доменного имени IOLAN для упрощения управления именами, а благодаря поддержке динамического DNS пользователи в Интернете могут получить доступ к серверу устройства по имени, не зная его IP-адреса.
Клиент/серверы IPSEC VPN: клиент Microsoft IPSEC VPN, маршрутизаторы Cisco с набором функций IPSEC VPN, модели Perle IOLAN SDS, SDG, STS, STG, SCS, SCG и SCR
OpenVPN: клиенты и серверы
Регистрация, отчеты и оповещения
Оповещение по электронной почте
Системный журнал, Тип события, Тип отчета, Предупреждения и мониторинг, Отчет об экране состояния триггеров, Использование данных, Диагностика, Баннер входа
Доступ к портам управления консоли (последовательный и Ethernet)
Последовательные протоколы: PPP, PAP/CHAP, SLIP
Подключение напрямую через Telnet/SSH по порту и IP-адресу
Используйте интернет-браузер для доступа по HTTP или безопасному HTTPS
Доступ браузера без Java к удаленным портам последовательной консоли через Telnet и SSH
Портам может быть назначен определенный IP-адрес
Возможность мультисессии позволяет нескольким пользователям одновременно получать доступ к портам
Доступ к нескольким хостам позволяет нескольким хостам/серверам совместно использовать последовательные порты
Функции управления консолью
Защита от взлома Sun / Oracle Solaris
Просмотр буфера локального порта — 256 Кбайт на порт
Буферизация внешнего порта через NFS, зашифрованную NFS и системный журнал
Уведомление о событии
Windows Server/Azure — SAC поддерживает доступ через графический интерфейс к текстовой специальной административной консоли
Функции терминального сервера
Телнет
SSH v1 и v2
Автоматический вход в сеанс
LPD, принтер RCP
MOTD — Сообщение дня
Функции Serial to Ethernet
Туннельные необработанные последовательные данные через Ethernet — чистые или зашифрованные
Необработанные последовательные данные по TCP/IP
Необработанные последовательные данные через UDP
Последовательный контроль пакетированных данных
Совместное использование последовательных портов с несколькими хостами/серверами
Виртуальный модем имитирует модемное соединение — назначьте IP-адрес по номеру телефона AT
Данные виртуального модема можно отправлять по каналу Ethernet с шифрованием SSL или без него
Перенаправитель TruePort com/tty предоставляет фиксированные порты TTY или COM для приложений на основе последовательного интерфейса, обеспечивая связь с удаленными устройствами, подключенными к Perle IOLAN, либо в зашифрованном, либо в текстовом режиме.
Пакетная технология TrueSerial обеспечивает наиболее аутентичные последовательные соединения через Ethernet, обеспечивая целостность последовательного протокола
Стандарт RFC 2217 для передачи последовательных данных и сигналов управления RS232
Настраиваемая или фиксированная скорость передачи данных
Последовательная инкапсуляция промышленных протоколов, таких как ModBus, DNP3 и IEC-870-5-101
Шлюз ModBus TCP обеспечивает последовательное подключение устройств Modbus ASCII/RTU к ModBus TCP
В журнале данных будут храниться последовательные данные, полученные при отсутствии активного сеанса TCP, и пересылаться в одноранговую сеть после восстановления сеанса — 32 КБ циклически на порт
Резервирование
Балансировка нагрузки
Аварийное переключение VPN
Протокол резервирования виртуального маршрутизатора (VRRPv3) позволяет группе устройств формировать одно виртуальное устройство для обеспечения резервирования сети
Функциональность основного/резервного хоста позволяет автоматически подключаться к альтернативным хостам
Протоколы маршрутизации/коммутации
IOLAN можно настроить для использования любого из основных протоколов маршрутизации для простой интеграции в магистраль Ethernet центра обработки данных: RIP/RIPNg, OSPFv3, BGP-4, NAT, IPv4/IPv6, статическая маршрутизация, инкапсуляция IPv6 (GRE, 6in4), маршрутизация портов, STP, MSTP
Преобразование IPv6 в IPv4 полностью поддерживается для сред, в которых магистраль передачи данных Ethernet работает на IPv6, а управление портами выполняется на IPv4
Используя NAT для повышения безопасности, IOLAN может сопоставить один IP-адрес со всеми или несколькими портами Ethernet.
IP-приложения
DDNS, DNS-прокси/спуфинг, реле, клиент, доп. 82,
NTP и SNTP (версии 1, 2, 3, 4)
Сервер DHCP / DHCPv6 / Отслеживание DHCP и BOOTP
VLAN и VPN
VLAN, OpenVPN, аварийное переключение VPN (16 одновременных VPN-туннелей)
IPSec VPN: обход NAT, протокол аутентификации ESP
Функции брандмауэра
Возможность настройки брандмауэров для ограничения входящих и исходящих пакетов
Встроенный межсетевой экран на основе политик для локальной безопасности и фильтрации трафика.
Списки контроля доступа (список, диапазоны и время)
Фильтр по MAC-адресу, IP-адресу, порту, протоколу, пользователю
Аутентификация IEEE 802.1x и безопасность порта могут быть включены для любого порта Ethernet для повышения безопасности доступа к порту.
Фильтрация MAC-адресов уровня 2
Переадресация портов
Сообщества BGP
Функции безопасности
Безопасность AAA посредством удаленной аутентификации (Radius, TACACS+ и LDAP)
Фильтрация доверенных хостов (IP-фильтрация), разрешающая доступ к маршрутизатору только тем хостам, которые были настроены в таблице хостов.
Возможность отключения служб (например, Telnet, TruePort, Syslog, SNMP, Modbus, HTTP) для дополнительной безопасности
Возможность отключить ответы Ping
Соединения клиент/сервер SSH (SSH 1 и SSH 2). Поддерживаемые шифры: Blowfish, 3DES, AES-CBC, AES-CTR, AES-GMC, CAST, Arcfour и ChaCha20-Poly1305. Возможность индивидуального отключения сетевых служб, которые не будут использоваться соединениями SSH клиент/сервер.
SSL/TLS шифрование данных клиент/сервер (TLS v1.2)
SSL Peer аутентификация
SSL-шифрование: AES-GCM, обмен ключами ECDH-ECDSA, HMAC SHA256, SHA384
Шифрование: AES (256/192/128), 3DES, DES, Blowfish, CAST128, ARCFOUR(RC4), ARCTWO(RC2)
Алгоритмы хеширования: MD5, SHA-1, RIPEMD160, SHA1-96 и MD5-96
Обмен ключами: RSA, EDH-RSA, EDH-DSS, ADH
VPN: OpenVPN и IPSec VPN (обход NAT, протокол аутентификации ESP)
Поддержка сертификатов (X.509)
Список центров сертификации (ЦС)
Локальная база данных
Аутентификация RIP (через пароль или MD5)
2 Фактор (2F) Аутентификация по электронной почте повышает безопасность административного доступа
Управление доступом
Демилитаризованная зона (ДМЗ)
Безопасный прокси-сервер аутентификации HTTP/HTTPS/FTP/Telnet
Поддержка аутентификации и шифрования SNMP v3
Фильтрация IP-адресов
Отключить неиспользуемые демоны
Active Directory через LDAP
Протоколы
IPv6, IPv4, TCP/IP, Reverse SSH, SSH, SSL, IPSec/IPv4, IPSec/IPv6, IPSec, RIPV2/MD5, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, SFTP , SNTP, Telnet, необработанный, обратный Telnet, LPD, RCP, DNS, динамический DNS, WINS, HTTP, HTTPS, SMTP, SNMPV3, PPP, PAP/CHAP, SLIP, CSLIP, RFC2217, MSCHAP

4 уникальных наконечника для проводки из быстрорежущей стали для большей универсальности

Привет! Мы сожалеем, что так долго не писали — мы были невероятно заняты в магазине.Сегодня мы говорим о Strats с хамбакером в бридже (HSS)! Есть несколько советов и приемов для интересной проводки HSS, так что читайте дальше!

HSS Strats — одни из самых универсальных страт, но они могут быть непростыми. Они включают хамбакер в бридже и одиночную катушку в грифе и середине. Если вы пробовали смешивать синглы и хамбакеры, то знаете, как сложно заставить две разные конструкции хорошо играть вместе.

Хамбакеры

, как правило, лучше всего звучат с потенциометрами 500К, тогда как синглы лучше всего звучат с потенциометрами 250К.Кроме того, выходы и дизайн каждой модели сильно различаются и могут звучать несбалансированно при переключении между звукоснимателями.

Тем не менее, есть много вариантов выбора звукоснимателей для HSS Strat. Вы можете выбрать одиночные катушки с более высокой выходной мощностью, такие как High Output или Steel Pole 43, которые отлично звучат на потенциометрах 500K. Или вы можете использовать наши Split Blades, которые в Blues Output звучат как Single Coil на 500K горшках. Наконец, вы можете использовать резисторы 500K для достижения компенсации (см. ниже).

Если вы еще этого не сделали, ознакомьтесь с нашей статьей о микшировании синглов и хамбакеров. А теперь давайте перейдем к забавным советам и рекомендациям по проводке HSS Strat:

.

Наконечник проводки из быстрорежущей стали № 1: разъем катушки с двухтактным потенциометром:

Начнем с основ. Мы начнем с разделения хамбакера с помощью двухтактного потенциометра. Если вы новичок в расщеплении спирали, у нас есть целая статья о том, как расщеплять спирали и как работает расщепление спирали. У этой установки есть несколько плюсов:

  1. Независимый контроль над вашим бриджевым звукоснимателем — вы можете выбрать полноценный хамбакер или сингл одним нажатием на переключатель.
  2. Хотя на приведенной ниже диаграмме показан мостовой тон для тона 2, вы можете выбрать потенциометр Blender Pot для получения тонов «Telecaster» в режиме одиночной катушки, выбрав вместе гриф и бридж.
HSS Strat Wireing с двухтактным разделением катушек, мастер-тоном и мостовым тоном.

Совет по проводке из быстрорежущей стали № 2: разделение катушки с 5-позиционным ножевым переключателем:

Иногда вам нужно разделить хамбакер, но вы не можете использовать потенциометр Push-Pull или вам не нравится использовать потенциометры Push-Pull. Вы можете автоматически разделить хамбакер, используя 5-позиционный ножевой переключатель в положении #2:

. Проводка HSS Strat с катушкой Разделение звукоснимателя у бриджа с помощью 5-позиционного переключателя и потенциометра блендера

При такой настройке позиция 1 является режимом хамбакера бриджа, а позиция 2 автоматически разделяет хамбакер и соединяет его со средним звукоснимателем.Это даст вам знаменитый «шарлатанский» тон Strat в позиции 2 — основной тон Strat.

Разрез катушки с чашей блендера (постепенный постукивание):

The Gradual Tap — это захватывающий способ расщепления хамбакера в HSS Strat. Он включает в себя потенциометр Blender Pot, который постепенно соединяет катушку слизняка вашего хамбакера с землей:

Проводка HSS Strat с блендерным потенциометром в качестве постепенного разделения

Эта схема проводки представляет собой увлекательный способ смешивания тонов вашего хамбакера, позволяя вам выбрать, какую часть тона мощного хамбакера или сплит-катушки вы хотите использовать.

Он работает путем постепенного подключения катушки слаг-катушки к земле вместо того, чтобы «щелкнуть выключателем» с помощью двухтактного потенциометра. Этот мод работает только тогда, когда вы находитесь в позиции моста.

Использование резисторов:

Эта схема не включает разделение катушки; тем не менее, это решает проблему использования двух разных номиналов банка. Как упоминалось ранее, синглы, как правило, лучше всего звучат на 250К потенциометрах, а хамбакеры лучше всего звучат на 500К.

Узнайте больше о кастрюлях и принципах их работы здесь

Использование резисторов 500K для решения известной проблемы HSS

Для использования этой установки вам потребуется следующее:

  1. 1x 500K регулятор громкости
  2. 2x 500K резисторы

Когда вы выбираете Bridge Humbucker, его сигнал проходит через потенциометр 500K, что идеально подходит для Humbucker.При выборе синглов их сигнал проходит через резистор 500К (на землю) и потенциометр 500К, позволяя им «видеть» 250К! Этот мод не идеален, так как резисторы могут повлиять на конусность регулятора громкости, но попробуйте!

Все, что вам нужно знать о выводах GPIO Raspberry Pi

Raspberry Pi — это дешевый и крошечный компьютер, способный выполнять огромное количество задач, включая ретро-игры и быть домашним медиацентром. Pi также уделяет большое внимание обучению: версии Scratch и Minecraft Pi направлены на то, чтобы помочь молодым людям научиться программировать, а контакты GPIO ( General Purpose Input/Output ) открывают целый мир самодельных электронных мастерских и изобретений. .

Что такое контакты Raspberry Pi GPIO?

В этой статье мы расскажем вам все, что вам нужно знать о выводах GPIO Pi: что они могут делать, как их использовать и какие ошибки следует избегать при их использовании.

Примечание перед тем, как мы начнем: Различные версии Pi могут различаться контактами! Прежде чем прикреплять что-либо к доске, убедитесь, что используете правильные.Быстрый способ проверить — ввести распиновку в терминал Raspberry Pi, после чего появится диаграмма вашей текущей настройки.

Контакты GPIO встроены в печатную плату компьютера. Пользователь может контролировать их поведение, чтобы они могли считывать данные с датчиков и управлять такими компонентами, как светодиоды, двигатели и дисплеи. У более старых моделей Pi было 26 контактов GPIO, а у более новых моделей — 40. На этой диаграмме показано, что делает каждый контакт:

.

На приведенной выше диаграмме видно, что существуют разные типы контактов GPIO, которые служат разным целям.Вы можете найти интерактивную версию этой диаграммы по адресу pinout.xyz. Она также описывает одну из первых запутанных вещей, с которыми вам придется столкнуться. К каждому штырю прикреплены два числа. Его номер BOARD (цифры в кружке) и его номер BCM (канал Broadcom SOC). Вы можете выбрать, какое соглашение использовать при написании кода Python:

.
  # 1 — нумерация GPIO/BCM
GPIO.setmode(GPIO.BCM)
# 2 — нумерация плат
GPIO.setmode(GPIO.ПЛАТА)

В каждом проекте можно использовать только одно соглашение, поэтому выберите одно и придерживайтесь его. Ни одно из соглашений не является «правильным», так что используйте то, которое имеет для вас наибольшее значение. Однако стоит отметить, что некоторые периферийные устройства используют нумерацию GPIO/BCM.

В этой статье мы будем придерживаться нумерации BOARD . Так что же на самом деле делают булавки?

Контакты питания

Начнем с контактов питания.Raspberry Pi может обеспечивать питание как 5 В (контакты 2 и 4), так и 3,3 В (контакты 1 и 17). Он также обеспечивает заземление (GND) для цепей на контактах 6, 9, 14, 20, 25, 30, 34 и 39.

К сожалению, нет однозначного ответа на вопрос, какой ток могут потреблять контакты питания 5 В, поскольку это зависит от того, какой источник питания вы используете и какие другие компоненты вы подключили к своему Pi. Raspberry Pi 3 потребляет всего 2,5 А от источника питания и требует около 750 мА для загрузки и нормальной работы без головы.Это означает, что если вы используете источник питания 2,5 А, контакты 5 В могут обеспечить общий ток максимум около 1,7 А. Досадно, что это зависит от модели Pi, как показано в этой таблице:

Изображение предоставлено: raspberrypi.org

Для большинства пользователей, которые только начинают работать с Pi, это не будет проблемой, но об этом следует помнить, когда вы проводите больше времени с выводами GPIO.

3.Выводы 3 В несколько проще: последние версии Raspberry Pi (начиная с модели B+) обеспечивают до 500 мА , а более старые модели обеспечивают всего 50 мА . Обратите внимание, что этот ток также распределяется по всем остальным контактам GPIO!

Таким образом, эти контакты могут обеспечивать питание ваших компонентов, но это все, что они делают. Настоящая забава исходит от остальных булавок.

Стандартный GPIO

На приведенной выше диаграмме, игнорируя контакты питания, вы увидите, что некоторые из них отмечены другим цветом.Зеленые контакты — это стандартные контакты GPIO, и именно их вы будете использовать для большинства начинающих проектов. Эти контакты могут выдавать 3,3 В на выходе , что также называется установкой контакта HIGH в коде. Когда выходной контакт LOW , это означает, что он просто обеспечивает 0v.

Они также могут принимать на вход напряжение до 3,3 В, которое на выводе читается как HIGH .

Не устанавливайте контакты с напряжением более 3,3 В: это быстрый способ поджарить ваш Pi!

Чтобы получить отличное руководство по началу работы с выводами GPIO в простом проекте, попробуйте наш проект «Начало работы с Raspberry Pi GPIO».

Хотя в этой статье мы рассмотрим некоторые контакты для специального использования, вы можете использовать любые контакты , кроме контактов питания, а также контакты 27 и 28 в качестве обычных контактов GPIO.

ШИМ

ШИМ (широтно-импульсная модуляция) используется с такими компонентами, как двигатели, сервоприводы и светодиоды, отправляя короткие импульсы для управления получаемой ими мощностью. Мы использовали его с Arduino в нашем руководстве Ultimate Guide to LED Strips.

PWM также возможен на Pi. Контакт 12 (GPIO 18) и контакт 35 (GPIO 35) поддерживают аппаратную ШИМ, хотя Pi также может предоставлять программную ШИМ через библиотеки, такие как pigpio.

Для ознакомления с кодом, необходимым для ШИМ, это простое руководство по яркости светодиодов должно помочь вам начать работу.

UART

Контакты 8 и 10 (GPIO 14 и 15) — это контакты UART, предназначенные для связи с Pi через последовательный порт. Есть определенные ситуации, когда вы можете захотеть сделать это, но для большинства новичков безголовое подключение к вашему Pi через SSH или с помощью VNC, вероятно, будет проще.

Если вас интересует подробное представление о том, как работают последовательные контакты, это отличное пособие для начинающих.

SPI

SPI (шина последовательного периферийного интерфейса) — это метод связи с такими устройствами, как считыватель RFID, который мы использовали в нашем проекте DIY Smart Lock с Arduino и RFID.

Он позволяет устройствам синхронно взаимодействовать с Raspberry Pi, что означает, что между ведущим устройством и подчиненным устройством может передаваться гораздо больше данных. Если вы когда-либо использовали небольшой сенсорный экран для своего Pi, то именно так они общались.

Изображение предоставлено: Гарет Халфакри/flickr.com

Существуют различные устройства и расширения HAT для Raspberry Pi, которые используют SPI, и это может открыть ваши проекты для гораздо большего количества оборудования, чем могут поддерживать обычные контакты GPIO. Однако для его работы требуется довольно много проводов. На веб-сайте фонда Raspberry Pi есть подробный обзор SPI.

Контакты 19, 21, 23, 24, 25 и 26 (GPIO 10, 9, 11, 8, GND и GPIO 26) используются для подключения к устройству SPI, и все они необходимы для бесперебойной работы .Хороший способ избежать всех спагетти — это купить готовое расширение, такое как Sense HAT, которое устанавливается поверх вашей платы и снабжено светодиодной матрицей и широким набором датчиков. Он пользуется популярностью уже несколько лет и даже использовался на Международной космической станции для проведения некоторых экспериментов!

Протокол SPI стандартно не включен в Raspbian, но его можно включить в файле raspi-config вместе с I2C.

I2C

I2C (Inter-Integrated Circuit) похож на SPI, но обычно считается более простым в настройке и использовании.Он обменивается данными асинхронно и способен поддерживать столько различных устройств, сколько необходимо, при условии, что каждое из них имеет уникальные адресные места на шине I2C. Из-за этой системы адресации Pi требуется только два контакта I2C — контакт 3 (GPIO 2) и контакт 5 (GPIO 3), что делает его намного проще в использовании, чем SPI.

Небольшой размер I2C открывает огромный спектр возможностей. Со стандартными контактами GPIO установка ЖК-экрана и некоторых кнопок заняла бы почти каждый контакт, а использование устройства I2C, такого как контроллер Adafruit Negative LCD, сократило бы его до двух контактов!

В Sparkfun есть полное описание SPI и I2C, а также примеры, которые помогут вам начать работу.

Контакты 27 и 28 (помеченные ID_SD и ID_SC) также являются I2C. Используются Pi для внутренних функций, а также некоторые платы HAT. Как правило, не связывайтесь с ними, если вы действительно не знаете, что делаете!

Raspberry Pi: вывод GPIO для всего!

Raspberry Pi — это швейцарский армейский нож современных вычислений. Наряду с огромным количеством потрясающих повседневных применений, он также открывает каждому возможность создавать свои собственные классные творения.

Многие проекты для начинающих на Raspberry Pi используют протоколы, обсуждаемые в этой статье, и практический подход — лучший способ научиться. Продолжайте мастерить и получайте удовольствие!

15 команд командной строки Windows (CMD), которые вы должны знать

Читать Далее

Об авторе

Ян Бакли (опубликовано 223 статьи)

Ян Бакли — независимый журналист, музыкант, исполнитель и видеопродюсер, живущий в Берлине, Германия.Когда он не пишет и не выступает на сцене, он возится с самодельной электроникой или кодом в надежде стать сумасшедшим ученым.

Более От Иэна Бакли
Подпишитесь на нашу рассылку

Подпишитесь на нашу рассылку технических советов, обзоров, бесплатных электронных книг и эксклюзивных предложений!

Нажмите здесь, чтобы подписаться

Ресурсы для разработчиков MultiTech » Начало работы с mLinux

Начало работы с mLinux

1.Установка и подключение оборудования

  • Для установки Conduit ® перейдите к Установка и подключение оборудования Conduit [связанный пост еще не опубликован] .
  • Для установки точки доступа Conduit ® см. краткое руководство или руководства пользователя, доступные через точку доступа Conduit
  • .
  • Для получения сведений о базовой станции Conduit ®  IP67 см. руководство по установке для вашей модели, доступное через базовую станцию ​​Conduit IP67
  • .

2.Доступ к терминальному интерфейсу через Ethernet

Для доступа к терминальному интерфейсу:

    1. На ПК настройте сетевой интерфейс, подключенный к Conduit, на статический IP-адрес в диапазоне 192.168.2.2 - 192.168.2.254
    2. Сначала откройте SSH-соединение
        • IP-адрес по умолчанию: 192.168.2.1 (DHCP отключен)
        • Учетные данные по умолчанию (mLinux 3.x и ниже): имя пользователя: root и пароль: root
        • Учетные данные по умолчанию (mLinux 4.0.0–5.2.): имя пользователя: mtadm  и пароль: root
        • Ввод в эксплуатацию (mLinux 5.2.1. или выше): вы должны ввести устройство в эксплуатацию после первого включения питания или сброса до заводских настроек по умолчанию
        • В Linux введите следующую команду в терминале вашего ПК: ssh [email protected]
          При появлении запроса введите пароль по умолчанию.
        • В Windows выполните одно из следующих действий:
          • Установите Cygwin и следуйте инструкциям Linux.
          • Или установите Tera Term или Putty и откройте новое SSH-соединение на порту 22, используя вышеуказанные значения по умолчанию.

    Появится приглашение терминала Conduit. [email protected]:~#

    3. Установка часового пояса, даты и времени

    Если GPS подключен и работает, а hostfix и NTP запущены, то дата и время уже установлены. Пропустить шагов b и c .

    В противном случае для установки часового пояса, даты и времени:

      1. Создайте символическую ссылку из файла zoneinfo для вашего местоположения на /etc/localtime :
         ln -fs /usr/share/zoneinfo/Америка/Чикаго /etc/localtime
      2. Обновление даты и времени до текущего времени: date "2010-04-02 14:58:01"
      3. Обновите аппаратные часы: hwclock -u -w

      4.Установка пользовательского IP-адреса, информации о сети и доступа к Интернету через Ethernet

      Чтобы установить IP-адрес и информацию о сети:

        1. Конфигурация сети определяется в /etc/network/interfaces
          • Чтобы изменить статический IP-адрес, измените поля address и netmask в этом файле (используйте vi или nano )
          • Чтобы применить изменения, либо перезагрузите устройство, либо введите: ifdown eth0 && ifup eth0 (примечание: при этом вы потеряете сеанс ssh)
        2. Чтобы включить DHCP с настройками по умолчанию, введите: mlinux-dhcpd start
          • Настройте DHCP-сервер, отредактировав /etc/udhcpd.conf (используйте vi или nano )
          • Вы также можете ввести указанную выше команду с помощью остановить или перезапустить .
        3. Чтобы настроить доступ в Интернет через порт Ethernet, измените /etc/network/interfaces следующим образом:
          • Добавьте шлюз 192.168.2.254 под сетевой маской , где 192.168.2.254 — это IP-адрес вашего сетевого маршрутизатора
          • Чтобы применить изменения, либо перезагрузите устройство, либо введите: ifdown eth0 && ifup eth0 (примечание: при этом вы потеряете сеанс ssh)
          • Затем проверьте доступ в Интернет с помощью ping 8.8.8.8

        5. Настройте сотовую связь

        См. Сотовая связь.

        Как подключить Raspberry Pi к последовательному USB-порту с помощью Python с терминала

        Raspberry Pi можно использовать для взаимодействия с реальным миром через его GPIO, например, для управления шаговым двигателем. Вы также можете использовать Raspberry Pi для диалога с некоторыми устройствами, такими как Arduino, через последовательный порт USB.

        В этом руководстве я покажу вам, как подключить Raspberry Pi к последовательному USB-порту и прочитать его значения с помощью Python из терминала (без среды рабочего стола).Для этой цели мы будем использовать Pyserial и его терминальный инструмент.

        Что нам нужно

        Для этого проекта я буду использовать Raspberry Pi Zero W и Arduino Uno R3. Шаги также должны работать с новыми платами Raspberry Pi.

        • Raspberry Pi Zero W (включая соответствующий блок питания или зарядное устройство micro USB для смартфона с током не менее 3 А) или более новую плату
        • Карта micro SD (не менее 16 ГБ, не ниже класса 10)
        • Плата Arduino Uno R3
        • или совместимая плата (вы также можете рассмотреть стартовый комплект Elegoo).

        Пошаговое руководство

        Мы начнем с установки Raspbian Buster Lite в наш Raspberry Pi Zero W. Затем мы будем использовать Python для установки соответствующих библиотек для чтения данных из Arduino Uno R3.

        Подготовка среды Raspberry Pi

        Прежде чем начать, ознакомьтесь со статьей «Установка Raspbian Buster Lite» в статье о Raspberry Pi , чтобы установить ОС Raspberry PI.

        Кроме того, Rasbpian Buster Lite поставляется с предустановленным Python.

        Теперь мы должны настроить Arduino Uno с помощью его первого скетча.Для этого у вас есть два варианта:

        Установить Pyserial

        Перед установкой Pyserial нам нужно получить pip:

          sudo apt install python-pip

        Теперь мы можем перейти к установке Pyserial:

          python -m pip install pyserial

        Тестовая установка и чтение консоли

        Чтобы прочитать нашу консоль, нам нужно подключить USB-порт Raspberry Pi к порту Arduino. В целях тестирования я покажу вам результаты моей погодной системы:

        .

        Arduino должен быть настроен для отправки данных через COM-порт с серийным номером .команда print внутри своего работающего скетча. Не забудьте добавить возврат каретки (текст «\n») к каждой выборке данных в скетче Arduino, чтобы иметь разные строки для каждого чтения.

        В этой конфигурации вы можете просто использовать инструмент Pyserial miniterm, чтобы вывести список доступных портов и их выходные данные. Используйте команду python -m serial.tools.miniterm , затем введите порт устройства и получите данные порта на экране. Используйте CTRL+] , чтобы закрыть соединение:



        [email protected]:~ $ python -m серийный номер.tools.miniterm
        --- Доступные порты:
        ---  1: /dev/ttyACM0         'ttyACM0'
        ---  2: /dev/ttyAMA0         'ttyAMA0'
        --- Введите индекс порта или полное имя: /dev/ ttyACM0
        --- Минитерм в /dev/ttyACM0  9600,8,N,1 ---
        --- Выход: Ctrl+] | Меню: Ctrl+T | Справка: Ctrl+T, затем Ctrl+H ---
        20.0;61.0
        20.0;61.0
        20.0;61.0
        --- выход ---

        Вы также можете перейти непосредственно к чтению порта, если вы уже знаете его имя, просто добавив имя порта.В моем примере правильный порт — /dev/ttyACM0 (пожалуйста, обратитесь к Подключение Raspberry Pi к Arduino только через терминал от Raspbian Buster Lite , чтобы узнать, как определить ваш порт), поэтому прямая команда будет:



        [email protected]:~ $ python -m serial.tools.miniterm /dev/ttyACM0
        --- Miniterm на /dev/ttyACM0  9600,8,N,1 ---
        --- Выход: Ctrl+] | Меню: Ctrl+T | Справка: Ctrl+T, затем Ctrl+H ---
        20.0;61.0
        20.0;61.0
        20.0;61.0
        --- выход ---

        Использование Pyserial внутри программ Python

        Кроме того, эта операция очень проста.Вам необходимо импортировать последовательную библиотеку и вызвать открытие порта. Создайте файл с именем «test.py»:

        .
          nano test.py

        и включите следующий код:

        .


        импортировать серийный номер
        ser=serial.Serial(’/dev/ttyACM0’,9600)
        readedText = ser.readline()
        print(readedText)
        ser.close()

        Выполнить:

          python test.py

        Наслаждайтесь!

        Первоначально статья была размещена на peppe8o.com. Перепечатано с разрешения.

        .

Добавить комментарий

Ваш адрес email не будет опубликован.
