Распиновка usb b: Разъем USB 2.0 type B

Разъёмы и Конекторы типа B, Micro-B, Powered-B

Вилка и розетка типа B

Вилку типа B USB 3.0 можно определить по пяти дополнительным контактам. Она хоть и похожа на предшественницу USB 2.0, но различия визуально более заметны.

Вилка USB 3.0 B типа	Вилка USB 3.0 типа B в разборе
Розетка USB 3.0 типа B	Розетка USB 3.0 типа B с разных ракурсов

Распиновка коннекторов USB 3.0 B -типа

Распиновка USB 3.0 — розетка тип B

1	VBUS	Красный
2	D-	Белый
3	D+	Зелёный
4	GND	Чёрный
5	StdA_SSTX-	Синий
6	StdA_SSTX+	Жёлтый
7	GND_DRAIN	ЗЕМЛЯ
8	StdA_SSRX-	Фиолетовый
9	StdA_SSRX+	Оранжевый
Shell	Оплётка	Экран разъёма

Вилка и розетка типа Micro-B

У разъёмов для мобильных устройств изменения более заметны. Старый разъём Micro-B USB 2.0 имел ширину 6,86 мм, однако теперь ширина разъёма USB 3.0 Micro-B для мобильных телефонов, плееров и смартфонов увеличилась до 12,25 мм. Опять же, разъёмы были сделаны таким образом, чтобы обеспечить совместимость c USB 2.0.

Вилка USB 3.0 Micro-B	Вилка и розетка USB 3.0 Micro-B
Вилка USB 3.0 Micro-B в разборе	Розетка USB 3.0 Micro-B в разборе

Распиновка коннекторов USB 3.0 Micro-B

Распиновка вилки USB 3.0 Micro-B

1	VBUS	Красный
2	D-	Белый
3	D+	Зелёный
4	ID	не подключён
5	GND	Чёрный
6	StdA_SSTX-	Синий
7	StdA_SSTX+	Жёлтый
8	GND_DRAIN	ЗЕМЛЯ
9	StdA_SSRX-	Фиолетовый
10	StdA_SSRX+	Оранжевый
Shell	Оплётка	Экран разъёма

Также существуют разъёмы USB 3. 0 Micro ещё двух типов: вилка USB 3.0 Micro-A и розетка USB 3.0 Micro-AB. Визуально отличаются от USB 3.0 Micro-B «прямоугольной» (не срезанной) частью разъёма с USB 2.0 контактами, что позволяет избежать подключения вилки Micro-A в розетку Micro-B, а разетку Micro-AB делает совместимой с обеими вилками.

Розетка Micro-AB будет применяться в мобильных устройствах, имеющих бортовой USB 3.0 host контроллер. Для идентификации режима хост/клиент используется пин 4 (ID) – в вилке Micro-A он замкнут на «землю».

Коннекторы USB 3.0 Powered-B

Новый разъём Powered-B спроекирован с использованием двух дополнительных контактов, что позволяет устройствам предоставлять до 1000 мА другому устройству, например адаптеру Wireless USB. Это позволяет избежать необходимости в источнике питания для устройства, подключаемого к Wireless USB адаптеру… делая ещё один шаг к идеальной системе беспроводной связи без проводов (даже для питания).

При обычных проводных подключениях к хосту или хабу эти два дополнительных контакта не используются.

Розетка USB 3.0 Powered-B (схема)

1	VBUS	+5V Питание
2	USB D-	USB 2.0 данные
3	USB D+
4	GND	Земля
8	StdA_SSRX-	SuperSpeed приём
9	StdA_SSRX+	SuperSpeed приём
7	GND_DRAIN	Земля
5	StdA_SSTX-	SuperSpeed передача
6	StdA_SSTX+	SuperSpeed передача
10	DPWR	Дополнительное питание на устройство
11	DGND	Земля питания устройства

Разъёмы и коннекторы USB 3.

0 типа A (на стороне компьютера или хаба)

USB (USB A, USB B, USB mini) — схема расположения выводов, разводка выводов, распиновка, распайка (USB (USB A, USB B, USB mini))

		Раздел недели: Плоские фигуры. Свойства, стороны, углы, признаки, периметры, равенства, подобия, хорды, секторы, площади и т.д.
Поиск на сайте DPVA Поставщики оборудования Полезные ссылки О проекте Обратная связь Ответы на вопросы. Оглавление Таблицы DPVA.ru — Инженерный Справочник	Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница / / Техническая информация/ / Оборудование/ / Стандарты коммуникации. Сигналы в системах автоматизации (КИПиА)/ / Интерфейсы подключения. Cхемы расположения выводов, разводки выводов, распиновки, распайки./ / Cхемы расположения выводов, разводки выводов, распиновки, распайки — бытовая аппаратура и ПК / / USB (USB A, USB B, USB mini) — схема расположения выводов, разводка выводов, распиновка, распайка (USB (USB A, USB B, USB mini)) Поделиться:    USB (USB A, USB B, USB mini) — схема расположения выводов, разводка выводов, распиновка, распайка (USB (USB A, USB B, USB mini)) *: * «Справочник по кодовой маркировке и взаимозаменяемости компонентов» С.Л. Корякин-Черняк, Е. А. Мукомол, О.Н. Партала Поиск в инженерном справочнике DPVA. Введите свой запрос: Дополнительная информация от Инженерного cправочника DPVA, а именно — другие подразделы данного раздела: Поиск в инженерном справочнике DPVA. Введите свой запрос:
Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста. Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
Коды баннеров проекта DPVA.ru Начинка: KJR Publisiers Консультации и техническая поддержка сайта: Zavarka Team	Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

Разъем

. Почему некоторые кабели USB типа B имеют распиновку ID, а другие — распиновку DGND, как отличить их, не разрывая на части?

\$\начало группы\$

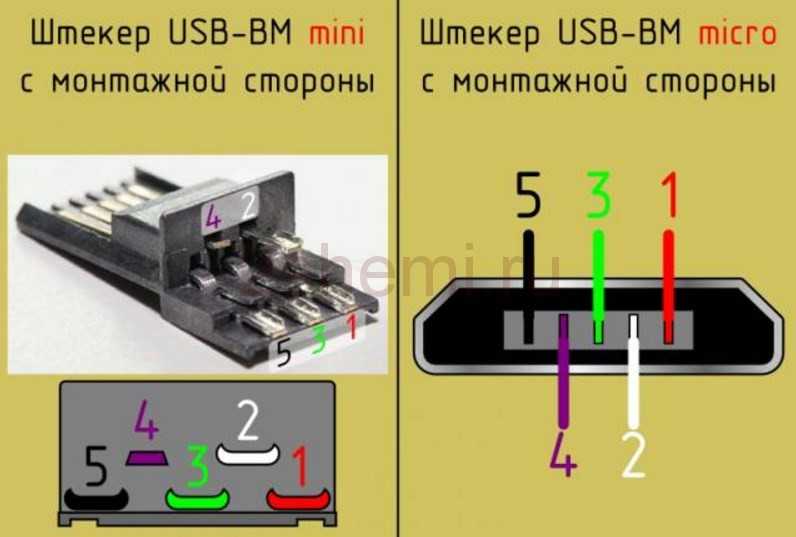

На этой странице видно, что распиновка для Micro USB тип B:

VDD (+5V) D- (данные-) Д+ (данные+) Я СДЕЛАЛ) GND (земля)

Однако, когда я открыл и разобрал свой Micro USB тип B, он выглядит так, где у меня есть DGND.

Прежде чем я испорчу еще один USB-кабель, как мне узнать, какой из них имеет контакт ID вместо контакта DGND?

РЕДАКТИРОВАТЬ: изображение взято по этой ссылке, «размеры» могут отличаться, но визуально расположение контактов выглядит одинаково (т. е. на нижней стороне разъема 1 вывод, а не 2): https://www. aliexpress.com/item/33060931097.html

Редактировать 2: я нашел разъем на видео, вот метка времени: https://youtu.be/9h78fjnWuA0?t=24

• usb
• разъем
• распиновка

\$\конечная группа\$

3

\$\начало группы\$

Во-первых, это действительно бесполезно помеченное изображение. На самом деле это должно быть:

• +5В — шина питания 5В (обозначена на схеме 5В+ )
• D- / D+ — Линии данных (правильно обозначены на схеме)
• GND — Земля для передачи данных и питания (на вашей схеме бесполезно обозначено 5V-)
• Экран — Разъем металлический экранирующий (ошибочно обозначен ДГНД )

Это пять проводов, которые идут в любом стандартном кабеле USB2. 0. Я говорю провода, экран обычно представляет собой плетеную оболочку, покрывающую остальные четыре провода. Иногда в некачественных кабелях экран отсутствует.

ID является функцией розетки, а не кабеля. На портах, поддерживающих двойную роль хоста и устройства (например, мобильных телефонах), также известных как порты On-The-Go (OTG), этот контакт определяет, является ли порт хостом (замыкается на

GND 9).0033 внутри заглушкой) или устройством (плавающим).

Поскольку ID не подключен к проводу, неудивительно, что он также не выбит на площадку для крепления провода. Вместо этого внутри вилки он будет напрямую закорочен на соседний контакт GND или просто оставлен ни с чем не соединенным (также известный как , плавающий ).

\$\конечная группа\$

7

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

РЕШЕНО: Камера iMac iSight для USB-разводки — iMac Intel 27 дюймов EMC 2429

Модель A1312 / Середина 2011 г. / Процессор Core i5 2,7 и 3,1 ГГц или 3,4 ГГц Core i7, ID iMac12,2

681 вопрос Посмотреть все

Сумит Шайни

Реп: 25

2

Опубликовано: 14 июня 2020 г.

Опции

• Постоянная ссылка
• История
• Подписаться

Привет всем,

Я разобрал свой iMac и превратил его в работающий внешний монитор после того, как он сломался.

Я хочу повторно использовать камеру iSense, сделав ее USB-устройством. Я слышал о людях, припаивающих кабели к USB для использования. Проблема в том, что есть 7 проводов, и я не уверен, какие провода подключать к USB, поскольку у них всего 4 соединения. Я прикрепил изображение.

Заранее спасибо

Ответил! Посмотреть ответ У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 2

Отмена

Выбранное решение

бримонстр @brymonster

Рем: 67

2

Опубликовано: 14 января 2021 г.

Опции

• Постоянная ссылка
• История

У меня также есть 27-дюймовый iMac 2011 года, но провода явно другого цвета.

Я перепроектировал видео виртуальных драйверов, чтобы получить порядок контактов, а не цвета, поскольку они меняются даже между одними и теми же моделями.

Для моего 27-дюймового компьютера 2011 года Схема подключения iMac 7 следующая (камера обращена к вам, если смотреть на QR-код, слева направо):

провод 1 черный — x

провод 2 фиолетовый — x

провод 3 коричневый — x

провод 4 черный — черный

провод 5 серо-зеленый

провод 6 зеленый-белый

провод 7 синий-красный

Был ли этот ответ полезен?

Да №

Оценка 3

Отменить

Дэн @данж

Представитель: 456. 4k

Самозанятый по контракту

35

301

965

Опубликовано: 14 июня 2020 г.

Опции

• Постоянная ссылка
• История

Для подключения камеры iMac iSight к разъему USB

Провода камеры к проводам USB-кабеля

• Черный — черный
• Синий — красный
• Коричневый — белый
• Фиолетовый к зеленому

9000 последние два - вывод данных.

Вы уверены, что камера работает?

Вот соединение с другой стороны, убедитесь, что линии

PP5V_S3_Camera — это положительная линия питания (красная), а заземление корпуса (черная) — отрицательная сторона. Вы измеряете мощность?

Был ли этот ответ полезен?

Да №

Оценка 2

Отменить

Джон Доит

Рем: 13

2

Опубликовано: 20 июля 2020 г.

Параметры

• Постоянная ссылка
• История

Вы можете найти правильный контакт на плате и просто сопоставить его со стандартными контактами USB Type A из кабеля.
