Виды USB разъемов: от Type-A до Type-C
USB (Universal Serial Bus) стал стандартом для подключения периферийных устройств к компьютерам и другой электронике. За годы развития появилось несколько типов USB разъемов:
- USB Type-A — самый распространенный «плоский» разъем
- USB Type-B — квадратный разъем, часто используется в принтерах
- Mini-USB — компактная версия, применявшаяся в ранних мобильных устройствах
- Micro-USB — еще более миниатюрный разъем для смартфонов и планшетов
- USB Type-C — современный универсальный разъем
Чем отличается USB Type-C от предыдущих версий? Он симметричный и его можно вставлять любой стороной, имеет большую пропускную способность и может передавать больше мощности для зарядки устройств.

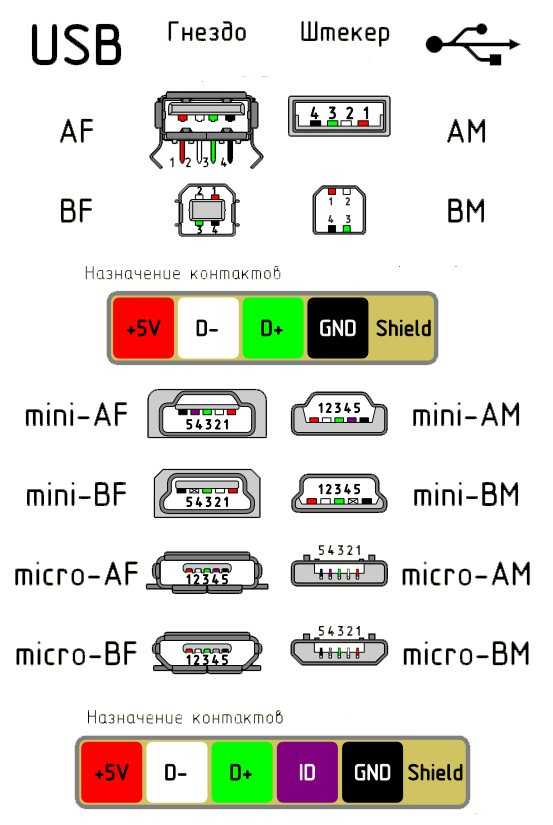

Распиновка USB кабеля: цветовая маркировка проводов
При самостоятельном изготовлении или ремонте USB кабеля важно правильно соединить провода. Стандартная цветовая маркировка проводов в USB кабеле:
- Красный — питание +5В
- Черный — земля
- Зеленый — Data+ (D+)
- Белый — Data- (D-)
Как правильно припаять провода к USB разъему? Нужно соблюдать следующий порядок контактов:
- VCC (питание) — красный провод
- D- (данные -) — белый провод
- D+ (данные +) — зеленый провод
- GND (земля) — черный провод
При пайке важно не допустить замыканий между соседними контактами. Рекомендуется использовать термоусадочные трубки для изоляции соединений.
Эволюция стандарта USB: от 1.0 до 4.0
С момента появления в 1996 году стандарт USB прошел несколько этапов развития:
- USB 1.0 (1996) — скорость до 12 Мбит/с
- USB 2.0 (2000) — до 480 Мбит/с
- USB 3.0 (2008) — до 5 Гбит/с
- USB 3.1 (2013) — до 10 Гбит/с
- USB 3.2 (2017) — до 20 Гбит/с
- USB 4.0 (2019) — до 40 Гбит/с
Какие преимущества дают новые версии USB? Помимо увеличения скорости передачи данных, они обеспечивают большую мощность для зарядки устройств, поддерживают передачу видео высокого разрешения и позволяют подключать больше устройств через один порт.
USB Power Delivery: быстрая зарядка устройств
USB Power Delivery (USB PD) — это технология быстрой зарядки, позволяющая передавать до 100 Вт мощности через USB кабель. Как работает USB PD?
- Устройства «договариваются» о максимальной мощности
- Поддерживается динамическое изменение напряжения и тока
- Возможна двунаправленная передача энергии
Какие преимущества дает USB PD пользователям? Эта технология позволяет быстро заряжать смартфоны, планшеты и даже ноутбуки через один универсальный разъем, что упрощает использование различных устройств.
Как отличить оригинальный USB кабель от подделки?
Использование некачественных поддельных USB кабелей может привести к повреждению устройств. На что обратить внимание при выборе кабеля?
- Качество материалов и сборки
- Маркировка на разъемах и кабеле
- Наличие сертификации (например, MFi для устройств Apple)
- Вес кабеля (оригинальные обычно тяжелее)
Как проверить работоспособность USB кабеля? Можно использовать специальные приложения для измерения скорости передачи данных и тока зарядки. Если показатели значительно ниже заявленных, вероятно, кабель поддельный.
USB-концентраторы: расширяем возможности подключения
USB-концентратор (USB hub) позволяет увеличить количество доступных USB портов. Как выбрать подходящий USB-концентратор?
- Количество портов (от 4 до 16 и более)
- Наличие дополнительного питания
- Поддержка быстрой передачи данных (USB 3.0 и выше)
- Совместимость с различными устройствами
Нужно ли дополнительное питание для USB-концентратора? Это зависит от количества и типа подключаемых устройств. Для энергоемких устройств (внешние жесткие диски, зарядка гаджетов) рекомендуется использовать концентратор с внешним блоком питания.
Безопасность при использовании USB: защита от взлома и вирусов
USB-порты могут стать источником угроз безопасности. Как защитить свои устройства при использовании USB?
- Не подключать неизвестные USB-накопители
- Использовать антивирусное ПО
- Отключать автозапуск для USB-устройств
- Применять шифрование данных на USB-накопителях
Что такое «USB Killer» и как от него защититься? Это устройство, способное вывести из строя электронику путем подачи высокого напряжения через USB-порт. Для защиты рекомендуется использовать специальные USB-протекторы или отключать неиспользуемые порты.
Распространенные проблемы с USB и их решения
Пользователи часто сталкиваются с различными проблемами при работе с USB. Как их решить?
- Устройство не определяется: проверьте кабель, драйверы, попробуйте другой порт
- Медленная передача данных: убедитесь, что используется правильный стандарт USB
- Внезапные отключения: проверьте настройки управления питанием
- Несовместимость устройств: обновите прошивку или драйверы
Почему компьютер может не «видеть» USB-устройство? Причин может быть несколько: от неисправности кабеля до проблем с драйверами или настройками операционной системы. Пошаговая диагностика поможет выявить и устранить проблему.
Будущее технологии USB: перспективы развития
Технология USB продолжает развиваться. Какие инновации ожидают нас в будущем?
- Увеличение скорости передачи данных
- Улучшение возможностей беспроводной передачи (USB4 over Thunderbolt)
- Интеграция с другими стандартами (например, Thunderbolt)
- Расширение возможностей питания устройств
Заменит ли USB другие интерфейсы? Вероятно, USB продолжит вытеснять специализированные интерфейсы благодаря своей универсальности и постоянному совершенствованию. Однако в некоторых профессиональных областях могут сохраниться специфические разъемы для особых задач.
