Распиновка видеокамеры: схемы подключения и особенности разных типов разъемов

Как правильно подключить видеокамеру. Какие бывают типы разъемов для видеокамер. Чем отличаются схемы распиновки для разных моделей камер. На что обратить внимание при самостоятельном подключении видеокамеры.

Основные типы разъемов для подключения видеокамер

Для подключения видеокамер используются различные типы разъемов, среди которых наиболее распространены:

• 10-контактный круглый разъем — стандарт де-факто для ранних моделей камер
• 14-контактный разъем Sony «K» — более поздняя версия с расширенным функционалом
• 6-контактный разъем DIN (CCF) — использовался Sony в 1960-70-х годах
• Разъем CCJ с 10 контактами — применялся Sony и другими производителями в 1960-70-х

Выбор типа разъема зависит от модели и года выпуска камеры. Важно правильно определить тип разъема для корректного подключения.

Схема распиновки 10-контактного разъема

10-контактный круглый разъем долгое время был стандартом для подключения видеокамер. Типовая схема распиновки выглядит следующим образом:

1. Видеосигнал
2. Экран видеосигнала
3. Не используется или специальные функции
4. Не используется или специальные функции
5. Не используется или специальные функции
6. Линия паузы
7. Аудиосигнал
8. Экран аудиосигнала
9. Земля питания
10. Питание +12В

Для работы камеры обязательно нужно подключить питание (контакты 9 и 10), видеосигнал (1 и 2) и аудиосигнал (7 и 8). Остальные контакты могут не использоваться или применяться для дополнительных функций в зависимости от модели.

Особенности 14-контактного разъема Sony

Sony позже перешла на 14-контактный разъем, который позволял реализовать больше функций. Его распиновка выглядит так:

1. Видеовыход камеры
2. Экран видеовыхода
3. Видеовход камеры
4. Экран видеовхода
5. Пауза камеры
6. Индикатор
7. Аудиовыход камеры CH-2
8. Запись обзора (для некоторых видеомагнитофонов)
9. Аудиовыход камеры CH-1
10. Экран аудио
11. Аудиовход камеры CH-1
12. Аудиовход камеры CH-2
13. Питание +12В
14. Земля

Этот разъем позволяет реализовать двусторонний обмен видео- и аудиосигналами между камерой и записывающим устройством, а также добавляет индикаторы состояния и управление записью.

На что обратить внимание при подключении видеокамеры

При самостоятельном подключении видеокамеры важно учитывать следующие моменты:

• Правильно определите тип разъема и схему распиновки для вашей модели камеры
• Соблюдайте полярность при подключении питания
• Используйте источник питания с подходящим напряжением (обычно 12В) и достаточным током (0.5-2А)
• Не путайте сигнальные и экранирующие контакты
• При использовании самодельного кабеля проверьте правильность распайки мультиметром
• Маркируйте кабели и блоки питания во избежание путаницы

Внимательное отношение к этим нюансам поможет избежать повреждения камеры и обеспечить ее корректную работу.

Варианты подключения старых видеокамер

Для подключения старых видеокамер с нестандартными разъемами есть несколько вариантов:

1. Использование оригинального видеомагнитофона или блока питания с нужным разъемом
2. Изготовление переходника с нестандартного разъема на современный
3. Прямое подключение проводов камеры к источнику питания и устройству записи/отображения

Какой вариант выбрать? Это зависит от имеющегося оборудования и ваших навыков. Использование оригинальных компонентов предпочтительнее, но не всегда возможно для очень старых камер. Изготовление переходника требует знания схемы распиновки и навыков пайки. Прямое подключение проводов — самый простой, но и самый рискованный вариант.

Распространенные проблемы при подключении видеокамер

При подключении старых видеокамер могут возникнуть следующие проблемы:

• Отсутствие изображения — проверьте видеосигнал и его экранирование
• Отсутствие звука — проверьте аудиосигнал и его экранирование
• Камера не включается — проверьте питание и его полярность
• Помехи на изображении — проблемы с экранированием или заземлением
• Самопроизвольное включение/выключение — проблемы с контактом в разъеме

Большинство проблем решается проверкой правильности подключения и целостности кабеля. В сложных случаях может потребоваться ремонт самой камеры.

Использование старых видеокамер в современных условиях

Несмотря на устаревшую технологию, старые видеокамеры могут найти применение и сегодня:

• Системы видеонаблюдения — многие старые камеры обеспечивают достаточное качество для этой цели
• Любительское телевидение — винтажный вид может быть интересен для творческих проектов
• Веб-камеры — при наличии устройства оцифровки видео
• Обучение — демонстрация принципов работы аналогового видео

Ключевой момент — наличие устройства для преобразования аналогового сигнала в цифровой. Это может быть карта видеозахвата для компьютера или автономный преобразователь.

Заключение

Подключение старых видеокамер может быть непростой задачей из-за нестандартных разъемов и схем распиновки. Однако при наличии нужной информации и соблюдении мер предосторожности это вполне реализуемо. Старые камеры могут найти применение в различных проектах, привнося в них элемент ностальгии или уникальный визуальный стиль.

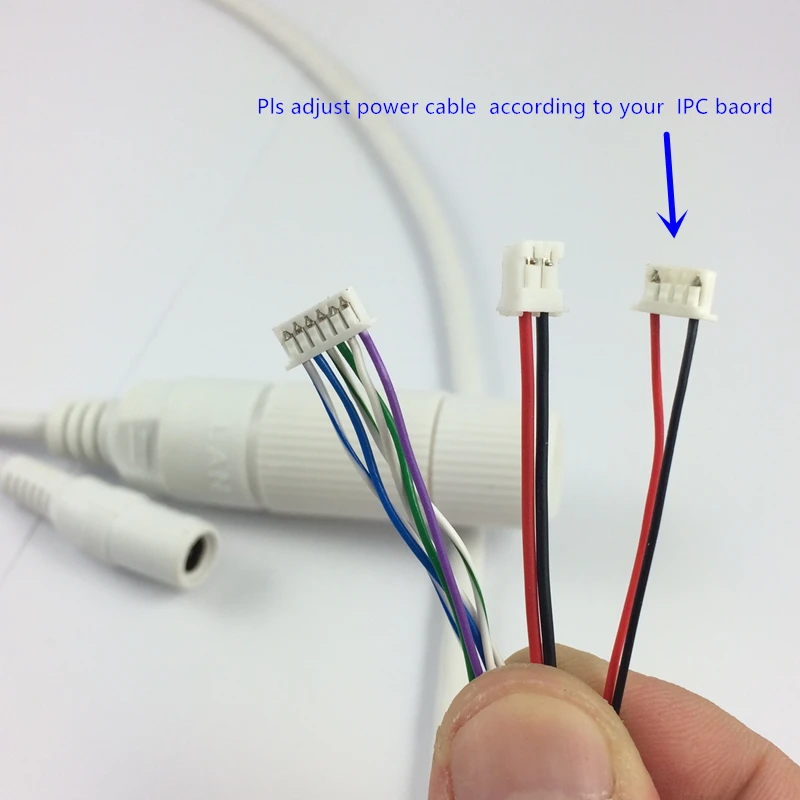

Распиновка кабеля IP камер видеонаблюдения

Содержание

• 1 Инструменты и материалы для подключения
• 2 Подключение IP-камеры по витой паре
• 3 PoE в камерах видеонаблюдения

В справочном материале приводятся схемы распиновки и подключения IP камер по витой паре с питанием к компьютеру, коммутатору или регистратору. Предупреждаем сразу, что это подходит на расстояние не более 100 метров, далее надо ставить усилитель сигнала.

Обычно для передачи данных по витой паре на скорости 100 мб необходимо всего 4 провода, остальные 4 надо использовать на подачу питания, 2 жилы на плюс и 2 на минус. Всё это включает в себя стандарты 100BASE-TX, 100BASE-T4 и 100BASE-T2.

Инструменты и материалы для подключения

Для подключения понадобятся такие вещи:

• Сама IP видеокамера
• Источник питания, либо коммутатор с поддержкой стандарта PoE (опционально)
• Отрезок двужильного кабеля требуемой длины и сечения (для подачи питания)
• LAN кабель 5й категории (витая пара UTP Cat 5e)
• Сплиттер PoE (опционально)
• Штекер питания
• Разъемы RJ-45

А также набор специального инструмента.

Есть 2 основных вида сетевых кабелей:

1. прямой – используется для подключения коммутаторов и модемов к компьютеру. В данном случае используется подключение контактов разъемов с каждым определенным контактом на других разъемах.
2. нуль-хабный – применяется для подключения двух компьютерных устройств с помощью сетевой карты. Схема максимально проста и не нуждается в использовании дополнительных вариантов инструмента, например, коммутатора. С целью подключения контактов в данном случае используют другой метод.

Всегда можно купить готовый кабель с RJ45, но в этом случае обязательно нужно уточнять продавцам, с какими целями вы планируете использовать данные кабели. От этого напрямую зависит выбор кабеля. Например, для IP-камер обычно используется тип кабеля UTP – он состоит из 8 жил, называется витая пара, которая обладает специальным разъемом.

Если планируете установить камеру видеонаблюдения на небольшом объекте и расстояние к коммутатору составляет не более 20 метров, тогда можно отказаться от подобного кабеля, используя свободные жилы UTP.

Это связано с тем, что во время простого подключения к интернету со скоростью не более 100 мегабайт, используется только 1,2, 3 и 6 проводник. А остальные применяются для питания камеры, например, коричневый и синий. Если дистанция больше, тогда оптимально применять РоЕ.

Сама процедура обжатия максимально простая, основное – вы должны помнить о том, что разъем RJ45 должен иметь жилы в правильном порядке.

Синий и коричневый, которые выбираются для питающего напряжения, надо подключить в разъем питания. Проводник коричневого типа зажимается в клемму штекера питания и имеет пометку «+», а синий в клемму и имеет пометку «-».

Если говорим о IP-камерах с Wi-Fi, тогда во время монтажа применяется только один кабель питания. После этого обрезает проводник до 1 сантиметра, вставляя в них, не меняя последовательность цветов, в разъем RJ45, расположив его контактной группой вверх.

Подключение IP-камеры по витой паре

После проводится обжим при помощи кримпера, вторая сторона остается неизменной. Далее вставляется разъем питания и LAN в соответствующее гнездо ранее установленной камеры и проводится протяжка провода к месту, где будет находиться коммутатор, компьютер или регистратор, в зависимости от схемы подключения. Когда подключение камеры будет завершено, подключается провод питания к блоку питания с соблюдением полярности, естественно.

Вторая сторона кабеля UTP также обжимается по вышеприведенной схеме и подключается к регистратору, коммутатору или напрямую к персональному компьютеру.

Коммутатор обычно используется в том случае, если необходимо подключить несколько камер наблюдения. После того как будет проверена правильность обжима и соблюдена полярность, можете включать блок питания в сеть.

В LAN кабеле зачистим внешнюю оболочку с одной стороны на расстояние 2 сантиметра и расположим в следующем порядке слева направо:

После этого производим обжим кримпером, вторую сторону кабеля пока оставляем как есть.

Далее вставляем разъемы питания и LAN в соответствующие гнезда ранее установленной видеокамеры и производим протяжку проводов до места, где будет установлен коммутатор либо видеорегистратор, ну или персональный компьютер, если было принято решение использовать его в качестве устройства регистрации.

Обжимаем разъем RJ45 на вторую сторону кабеля UTP согласно вышеприведенной методике и подключаем его к видеорегистратору, либо к персональному компьютеру напрямую, либо используя коммутатор, если видеокамер несколько. После проверки соблюдения полярности и правильности обжима UTP кабеля можно включать источник питания в сеть 220 В.

PoE в камерах видеонаблюдения

Возможно кто-то не знает что такое PoE. Power over Ethernet это технология, которая позволяет одновременно питать удаленное устройство и обмениваться с ним данными посредством кабеля витая пара. Основное преимущество заключается в отсутствии потребности протяжки отдельного кабеля блока питания до устройства. Только один кабель витая пара.

Вот схемы подключения с PoE и без, для сравнения.

Распиновка проводов камеры заднего вида

Дата: 22.05.2020 | Категория: Безопасность

Содержание:

• Распиновка камеры заднего вида: 5 проводов
• Распиновка камеры заднего вида: 4 провода

Камера заднего вида – прекрасный прибор для контроля за пространством позади автомобиля при движении задним ходом и парковке.

В большинстве своем современные автомобили имеют в своем составе парктроники. Но они имеют недостатки – не всегда могут обнаружить длинный тонкий предмет – арматуру, например. Бывает, у них просто отказывают датчики – или механическое повреждение, или обрыв провода. Результат известный – правка или замена бампера. С камерой такого не случится, да и визуальная картина даёт гораздо больше, чем сигналы с парктроника.

Выбор сейчас обширный, на любой вкус. И легко можно найти подходящий вариант в нашем каталоге: https://electro-kot.ru/elektronika-dlya-avto/kamery-zadnego-vida/

При выборе руководствуйтесь принципом необходимой достаточности – за бесполезные излишки переплачивать совершенно ни к чему. Это касается качества картинки, количества кадров в минуту, угла обзора и т. п. Нужно выбирать среднюю по характеристикам, желательно с установкой в номерной знак – у неё наиболее хороший обзор пространства снизу, удобное крепление, отверстие под кабели закрыто номерным знаком, и обязательно с инфракрасной подсветкой. Световой день в России короток, а света фонарей заднего хода в темное время суток может быть недостаточно. У некоторых автомобилей задние фонари (а то и вообще один фонарь) носят только предупреждающую функцию, а не осветительную.

Распиновка проводов может быть от 3 до 6. В этой статье не будем останавливаться на различных типах устройств, рассмотрим только подключение приборов с распиновкой на 4 и 5 проводов, то есть на 5 пин (pin) и 4 пин (pin).

Распиновка камеры заднего вида: 5 проводов

Если на выбранном вами устройстве 5 выходящих проводов, то возможные варианты смотрите на схемах 1 и 2. Различие только в наличии или отсутствии разъёмов на выходе камеры.

Схема 1

Схема 2

Рассмотрим, как и куда их подключать.

В таком приборе 3 провода, как у обычного — два провода на питание камеры, один – провод видеовыхода с разъёмом тюльпан для подключения монитора камеры. Добавились ещё два провода для питания подсветки камеры в тёмное время суток. Кроме того, в такой схеме может добавиться ещё и провод управления для использования дополнительных возможностей (обычно для включения монитора, если это необходимо). Идёт в одном кабеле с видеовыходом. Согласно электрической схеме, провода питания следует однозначно подключать к фонарям заднего хода, видеовыход к монитору, а вот провода подсветки – включение инфракрасных светодиодов – на ваше усмотрение.

Дело в том, что при работе инфракрасной подсветки изображение становится черно-белым. По логике, её надо бы подключать вместе с камерой – экономия ресурса светодиодов, но тогда цветной картинки у вас никогда не будет. Другой способ – подключить подсветку к габаритным огням – днём картинка будет цветной, в сумерки – черно-белой. Но тогда подсветка в темное время суток будет включена всегда, ресурс светодиодов тратится понапрасну. А у автомобилей, где нет ходовых огней, приходится всегда включать ближний свет (а стало быть и габаритные огни) и смысл подключать подсветку к габаритным огням вообще отсутствует – только к лампе заднего хода.

Выбор за вами.

Схема 3

Вариант распиновки камеры с переключателем 2, который может менять зеркальность и включать и отключать разметку.

Схема 4

При таком устройстве питание подаётся при включении зажигания, а включение происходит от фонарей заднего хода.

Распиновка камеры заднего вида: 4 провода

Приборы на 4 пин изготавливаются с коротким кабелем и разъёмом (разъёмами) на выходе. Это в какой-то мере облегчает монтаж и проводку кабелей, позволяет выбрать нужную длину удлинителя, чтобы исключить самодельное наращивание. Хорошо пользуются спросом у водителей грузовиков из-за длинного кабеля-удлинителя, хорошей герметичности разъёма.

Рисунок 1. Распиновка разъёма

Изображение 2. Кабель-удлинитель с устройством

Как видим из картинки выше, такой прибор состоит из двух частей – собственно камеры с коротким кабелем с разъёмом на конце, и кабеля – удлинителя к ней. Недалеко от разъёма кабель – удлинитель имеет ответвление на два провода – красный и черный, которые надо подключить, соответственно, на + и массу фонарей заднего хода.

А сам кабель протягивать дальше до магнитолы или монитора со входом под разъём Ø2,5 мм. Перед покупкой такого устройства необходимо выяснить, какой разъём стоит у монитора.

Немного другая – камера заднего вида типа SeeMore – универсальная с подсветкой на кронштейне и CMOS матрицей: изображение 3 и 4.

Кабель от неё уходит с двумя разъёмами на конце – один – также на удлинитель под лампы заднего хода, второй – с «тюльпаном» – на удлинитель на монитор.



Изображение 3. SeeMore

Изображение 4. Удлинитель к SeeMore

Надеемся нам удалось доступно рассказать о разной распиновке и вам не придётся обращаться за помощью для подключения к недешевым «спецам».

Как пользоваться разметкой камеры заднего вида

Опубликовано 20.04.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность |

Камера заднего вида с разметкой значительно повышает эффективность и безопасность парковки. Какие бывают варианты разметки, в чём преимущество динамической, как правильно настроить и отрегулировать масштабную сетку и как её при необходимости отключить — читайте в предоставленном нашими экспертами материале.

Подробнее

Как подключить камеру заднего вида

Опубликовано 21.05.2020 | Обновлено в 29. 03.2022 | Добавлено в Безопасность, Полезные аксессуары в салон |

Как правильно установить и подключить камеру заднего вида на автомобиль своими руками. Варианты установки и отличия между ними, разводка и подсоединение проводов. Схемы подключения видеокамеры к магнитоле, монитору, навигатору. Советы по настройке, регулировке, использованию реле, беспроводного соединения и дополнительного оборудования. Возможные проблемы и неисправности.

Подробнее

Подключение камеры заднего вида к зеркалу

Опубликовано 27.07.2020 | Обновлено в 01.06.2021 | Добавлено в Безопасность |

Камеру заднего вида можно подключить к зеркалу со встроенным дисплеем или видеорегистратором. Как правильно установить, соединить и настроить оборудование, какие схемы подключения используются для разных моделей камер и зеркал — читайте в нашем обзоре.

Подробнее

Защита камеры заднего вида

Опубликовано 29.09.2020 | Обновлено в 29.09.2020 | Добавлено в Безопасность |

Как защитить камеру заднего вида от грязи, снега, льда? В нашем обзоре вы познакомитесь со всеми существующими сегодня технологиями защиты линзы от загрязнений. На основе советов экспертов вы сможете самостоятельно выбрать наиболее подходящий для вас способ.

Подробнее

Как разобрать камеру заднего вида

Опубликовано 27.11.2020 | Обновлено в 01.06.2021 | Добавлено в Ремонт |

Многие неисправности камеры заднего вида можно устранить самостоятельно. Как правильно разобрать автомобильную видеокамеру в зависимости от её конструктивных особенностей — читайте в нашей статье. Эксперты советуют, на что обратить внимание при разборке и как самостоятельно произвести ремонт устройства.

Подробнее

Схемы подключения видеокамер

Схемы подключения видеокамер

Домашние видеокамеры и способ их подключения

С первых дней портативной видеозаписи (около 1970 г.)
до появления потребительских видеокамер в середине 1980-х,
было произведено множество моделей видеокамер для использования с отдельными
деки для видеомагнитофонов. Стандарт де-факто для соединения двух
представлял собой 10-контактный круглый разъем с резьбовым стопорным кольцом. Первое использование
Sony на ранних черно-белых камерах 10-контактный разъем был принят
. практически все остальные производители. Базовая распиновка тоже стала стандартной,
. так что по большей части камеры и видеомагнитофоны разных марок будут
работать вместе. Кабель со штекерным разъемом обычно является постоянной частью
. камеру и подключается к гнезду на шасси видеомагнитофона.

Сегодня мало кто сочтет отдельную камеру и переносной рекордер хорошей
выбор для портативной видеосъемки, и действительно, не многие из рекордеров выживают в
хорошем рабочем состоянии из-за износа их механических частей.
Но камеры часто почти в новом состоянии и доступны по разумной цене.
Они отлично подходят для видеонаблюдения, любительского телевидения, веб-камер, школьных студий и тому подобного.

Эта страница предназначена для того, чтобы помочь пользователям заставить работать эти прекрасные старые камеры.

Для работы типичной 10-контактной камеры требуется питание постоянного тока 12 В.
В зависимости от возраста и характеристик требуемый ток может находиться в диапазоне от 0,5 до 2,0 ампер.
Есть три основных способа включения камеры:
1 —
Если у вас более старый видеорегистратор с ответным 10-контактным разъемом,
подключите к нему камеру. Записывайте напрямую или загружайте видео и аудио
в другом месте через выходные соединения видеомагнитофона.

2 —
Блоки питания для камер предлагались всеми основными производителями.
Если вы можете найти его, у него также есть ответный разъем и аудио / видео выходы.

3 —
Сделайте свой собственный кабель камеры с ответным разъемом и несколькими частями.

Сделать кабель легко. Сложнее всего достать разъем-розетку на
. сопряжение с камерой; вы не найдете его в Radio Shack.
Разъем представляет собой разъем Hirose Electric типа RM15, модель D.
. Ответный разъем — RM15TJD-10S (встроенный) или RM15TRD-10S (для монтажа на панель).
Встроенный разъем в настоящее время доступен (2008 г.) от Digi-Key примерно за 14 долларов.
Ищите их номер детали HR1743-ND.

Для выходов A/V отрежьте один конец соединительного кабеля стерео или A/V.
Включите камеру с помощью адаптера переменного тока настенного типа на 12 В — это товар RS или
. украсть один из этого старого автоответчика. Просто убедитесь, что текущий
Рейтинг соответствует камере, которую вы используете (читайте шильдики).
Если вы предпочитаете работать вдали от сети переменного тока, подключите аккумулятор на 12 В или аккумулятор на 9 В.0010 вместо автомобильного прикуривателя. Используйте предохранитель на 2 ампера в положительном проводе.
В любом случае соблюдайте полярность!

Вот схема подключения:

Примечания:
1 — контакты 3, 4 и 5 использовались для различных функций, специфичных для производителя
. например, индикаторы состояния, последовательные данные для управления функциями кассетной деки и т. д.
Они не требуются для основных функций камеры.
2 — Линия паузы управляется триггером записи/ожидания камеры.
Полярность этого сигнала не была стандартной. Многие камеры имеют переключатель
для выбора полярности, чтобы сделать их совместимыми с большим количеством видеомагнитофонов.
Это не требуется для основных функций камеры.

По существу установив стандарт, Sony отказалась от него
в пользу 14-контактного разъема, который позволяет использовать больше функций камеры.
Все советы выше относятся к камерам сони, но у меня нет источника
для необходимого ответного разъема.

Вот распиновка 14-контактного разъема Sony «K»:

1 Видеовыход камеры
2 Экран видеовыхода
3 видео камеры в
4 Видео в щите
5 Пауза камеры.
6 Индикатор
7 Аудиовыход камеры CH-2
8 Запись обзора. (некоторые видеомагнитофоны)
9 Аудиовыход камеры CH-1
10 Аудиощит
11 Звук камеры в CH-1
12 Звук камеры в CH-2
13 Питание 12 В (+) Вход
14 Заземление

Разъемы для камер

Пока мне встречались только две камеры с обратной полярностью защиты, и это еще не гарантия полной защиты, особенно если схема защиты повреждена из-за повторяющихся злоупотреблять. Всегда проверяйте силовую проводку и убедитесь, что разъемы не был вынужден неправильным образом. В частности, разъемы CCJ, где установочный штифт/выемка могли быть повреждены, а батарейки с лопаткой терминалы.

Также не обтачивайте разъемы, пытаясь вставить их в гнездо, смотрите глазами и выровняйте их должным образом перед подключением. Вы сломаете штифты, гнезда, расшатаете корпуса, а потом сломаете проводка внутри.

При подключении этих разъемов убедитесь, что вы следуете схемам правильно; вилки и розетки являются зеркальным отражением друг друга, а некоторые схемы показывают сторону подключения разъема, другие показывают стороны соединений. Найдите номера контактов, выбитые на Розетки. Примерно за 40 лет проводки проводов камеры я нашел их всех, чтобы где-то были проштампованы номера, но это еще не гарантирую, что вы тоже. Если сомневаетесь, воспользуйтесь мультиметром. тестирование заземляющих штифтов обратно в точки заземления на шасси. Делать это с измерителем в обеих полярностях, в случае, если вы измеряете через шунтирующий диод на контактах питания (предназначен для перегорания предохранителя при подключении питания назад). Если вас беспокоит защита от обратной мощности, вам следует убедитесь, что все использует поляризованные вилки, которые могут быть вставлены только в одну сторону, и можно добавить предохранитель и диод (используйте очень здоровенный диод).

Если у вас есть оборудование, использующее эти DC бочкообразные соединители, которые могут быть подключены противоположным образом разными производителей (контакт положительный или отрицательный), вам придется быть очень будьте осторожны при использовании правильного источника питания с правильным устройством. Хорошо промаркируйте их, храните блоки питания вместе с оборудованием. Кроме того, вы можете изменить разъемы, если это механически жизнеспособный. Или иметь свинец с косичкой, постоянно прикрепленный к оборудование, которое ведет к поляризованной вилке, которая не может быть неправильно с питанием (например, 4-контактный XLR разъем).

Производители часто используют одни и те же разъемы в самых разных устройствах. модели оборудования, и проводка их у всех разная. Пока они склонны для стандартизации некоторых контактов (питание и видеоразъемы), другие могут быть зависит от модели. Вы можете обнаружить, что только некоторые камеры работают с некоторыми видеомагнитофонов, вы, вероятно, обнаружите, что только некоторые камеры работают с некоторыми CCU. Иногда есть более тонкие, более простые провода для видеомагнитофонов, которые переносят только обычно используемые сигналы, в то время как кабели CCU обычно соединяют все булавки вверх.

Я обновляю эту страницу время от времени, если вы возвращаясь после долгого времени, прокрутите, чтобы увидеть, было ли что-то добавлено или исправлено (последнее изменение 01 июня 2022 г.).

Часто на разъемах имеется несколько контактов заземления, каждый для своего цель. Не используйте неправильную землю. Заземляющий контакт для источник питания может быть помечен как заземление или заземление питания, он будет иметь тяжелые проводка к силовой цепи. Контакты заземления для аудиосигналов будут иметь экран вокруг аудиопроводки, изолированный от других экранирование. Точно так же видеоэкранирование будет изолировано от других сигнальные щиты. Перекрестное соединение заземляющих контактов может привести к тяжелым ток через места, для которых он не предназначен, и может вызвать гул проблемы.

Поскольку существует целая серия многожильных камерных кабелей с названиями например, CCF, CCJ, CCK, CCQ и т. д., справедливо предположить, что инициалы CCJ означают Кабель камеры (или разъем камеры) типа J, аналогично для другого варианты.

CCF

6-контактная кабельная схема DIN , используемая Sony в 1960-е/1970-е годы.

1. Видеовход
2. Выход вертикальной синхронизации (размах 4 В)
3. Экран для контакта 2
4. Синхронизирующий зажим
5. Горизонтальная синхронизация (размах 4 В)
6. Щиток для пальца 1

Вы можете найти контакты 3, 4 и 6 заземленными вместе (они находятся в видеомикшер Sony SEG-2000P), а контакты 2 и 5 могут не использоваться. экранированная проводка. Я не нашел никакого определения того, что Sony назвала «Синхронизировать клип».

---

CCJ

Кабель с 10-контактным разъемом, используемый Sony и другими производителями в 1960-е/1970-е годы. Я мог догадаться, что имя может означать Camera Кабель типа J, так как существует несколько наименований кабеля камеры CC x . (для разных типов кабелей камеры).

Есть много вариантов того, какие сигналы подаются на какие контакты, но это оригинальная схема подключения CCJ:

1. Видеокоаксиальный сердечник (самый большой коаксиальный кабель)
2. Щиток для пальца 1
3. Экранированный провод
4. Экран для контактов 3 и 5
5. Коаксиальный сердечник (более тонкий коаксиальный кабель)
6. Неэкранированный провод
7. Экранированный провод
8. Щиток для пальца 7
9. Провод заземления
10. Неэкранированный провод

Все экраны изолированы друг от друга, кроме двух, которые соединяются на контакте 4. Вокруг всех проводов в кабеле может быть экран, его можно подключить к контакту 9 заземления. Многие новые камеры не использовать все штырьки и, возможно, использовать некоторые штырьки с неэкранированными проводка.

Общая черно-белая проводка камеры portapak

B&W Panasonic WV-85 1970-х годов и многие другие использовали этот проводка. Хотя есть масса других вариаций.

1. Видеокамера
2. Щиток для пальца 1
3. Вертикальная синхронизация
4. Экран для контактов 3 и 5
5. Горизонтальная синхронизация
6. Запись стоп/старт
7. Звук камеры
8. Щиток для пальца 7
9. Масса питания
10. +12 вольт пост. ток

Микрофон обычно с усилителем, но все же на уровне обычного микрофона уровни. Воспроизведение VTR повторно использует контакт 1 с несколькими вольтами DC сверху (как сигнал переключения режимов).

Стандартный цвет проводки камеры portapak

1. Видеокамера
2. Щиток для пальца 1
3. неиспользованные или используемые для различных целей
4. Экран для контактов 3 и 5
5. Звук правого канала (на стереокамерах)
6. Запись стоп/старт
7. Звук камеры (левый канал на стереокамерах)
8. Щиток для пальца 7
9. Масса питания
10. +12 вольт пост. ток

Микрофон обычно с усилителем, но все же на уровне обычного микрофона уровни. Воспроизведение VTR повторно использует контакт 1 с несколькими вольтами DC сверху (как сигнал переключения режимов).

Различные цвета Panasonic 1980-х / 1990-х годов Проводка камеры portapak

1. Видеокамера
2. Щиток для пальца 1
3. Серийные данные
4. Серийные часы
5. Режим ожидания (постоянно +5 В или 0 В)
6. Останов/начало записи (мгновенно +9В/0В)
7. Звук камеры
8. Щиток для пальца 7
9. Масса питания
10. +12 вольт пост. ток

Микрофон обычно с усилителем, но все же на уровне обычного микрофона уровни. Воспроизведение VTR повторно использует контакт 1 с несколькими вольтами DC сверху (как сигнал переключения режимов).

A Проводка цветной переносной камеры JVC

1. Видеокамера
2. Щиток для пальца 1
3. Линейный просмотр/воспроизведение ленты
4. Экран для контактов 3 и 5
5. Возврат звука/воспроизведение ленты и напряжение в режиме ожидания
6. Запись стоп/старт
7. Звук камеры
8. Экран для контакта 7
9. Масса питания
10. +12 вольт пост. ток

Микрофон усиленный, но все равно на уровне обычного микрофона уровни. Напряжение постоянного тока подается на контакт 5 при включении камеры, переводит VTR в режим ожидания.

Проводка JVC HR7700 VHS

1. Видеовход/выход
2. Щиток для пальца 1
3. Tally (управляет видео и аудио в направлении или наружу, будучи высокий или низкий уровень сигнала в зависимости от режима воспроизведения или записи)
4. Экран для штифта 5
5. Аудиовход/выход
6. Запись стоп/старт
7. Микрофон камеры
8. Щиток для пальца 7
9. Масса питания
10. +12 вольт пост. ток

Проводка черно-белой камеры Panasonic WV-341N, 1970-е гг. винтаж

1. Видеокамера
2. Щиток для пальца 1
3. Вертикальная синхронизация
4. Экран для контактов 3 и 5
5. Горизонтальная синхронизация
6. Сигнальная лампа
7. Звук внутренней связи (наконечник)
8. Звук внутренней связи (звонок)
9. Видео линейного просмотра
10. Сигнальная лампа

Две сигнальные лампы на 24 В подключаются непосредственно к контактам 6 и 10, верхние и задние сигнальные фонари, параллельно. Домофон проводной непосредственно к наконечнику и кольцу разъема ¼ дюйма TRS , с 3 вольта (если я правильно помню) баристор от кончика до рукава. домофон полностью изолирован от остальной части камеры, земли и шасси. В переговорной гарнитуре есть угольный микрофон сопротивлением 35 Ом между наконечником и рукавом и наушником 160 Ом между кольцом и рукавом. Камера отдельное питание от сети.

Однотрубная цветная камера Panasonic WV-3200N, 1980-е гг. винтаж

1. Видеокамера/воспроизведение видео (с +5 вольт DC вкл. сверху)
2. Щиток для пальца 1
3. Не подключен
4. Заземлен
5. +3,2 В в режиме ожидания / 0 В в рабочем состоянии
6. Запись (+5 вольт) старт/стоп (0 вольт)
7. Звук камеры
8. Щиток для пальца 7
9. Масса питания
10. +12 вольт пост. ток

Можно использовать непосредственно с портпаком NV-100 Видеомагнитофон .

Panasonic NV100 портативный

Видеомагнитофон , 1980-е годы винтаж

1. Видеокамера/воспроизведение видео (с +5 вольт DC вкл. сверху)
2. Щиток для пальца 1
3. +4 вольта
4. Заземлен
5. +3,2 В в режиме ожидания / 0 В в рабочем состоянии
6. Запись (+5 вольт) старт/стоп (0 вольт)
7. Звук камеры
8. Щиток для пальца 7
9. Масса питания
10. +12 вольт пост. ток

Если видео присутствует на контакте 1, управление записью/паузой осуществляется с камера. В противном случае кнопка паузы на VTR не работает. использовал.

Однотрубная цветная камера Panasonic WV-3600N, 1980-е гг. винтаж

1. Видеокамера
2. Щиток для пальца 1
3. Видео линейного просмотра и сигнал подсчета ( DC добавлен в видео)
4. Экран для контактов 3 и 5
5. Видео генлока в режиме RCU , что-то еще (но неизвестно) в ВТР режим
6. Управление пьедесталом в режиме RCU , запуск/остановка записи в ВТР режим
7. Предполагаемый интерком в режиме RCU и звук камеры в ВТР режим
8. Щиток для пальца 7
9. Масса питания
10. +12 вольт пост. ток

Можно использовать непосредственно с портпаком NV-100 Видеомагнитофон .

---

Панасоник WV-F15 одиночная камера

CCD , цветная камера 1990-х гг.

Головка камеры 10-контактная

Разъем VTR

1. Видеовыход камеры
2. Экран для видеокамеры
3. VTR серийные данные в
4. Серийные часы VTR в
5. Правый аудиовыход
6. Запуск/остановка записи
7. Левый аудиовыход
8. Экран для звуковых сигналов
9. Масса питания
10. +12 В DC питание

На головке камеры имеется специальный 10-контактный разъем, ведущий к стандартный штекер типа CCJ на другом конце кабеля. Кабели соединены контакт за контактом (контакт 1 с контактом 1, контакт 2 с контактом 2 и т. д.). Камера может (предположительно) работать от 12 вольт DC до около 20 вольт, это внутренне регулируется. Хотя я бы использовал только такие высокое напряжение через длинные видеокабели, где часть напряжения будут потеряны через кабель.

Головка камеры 14-контактная

Разъем VTR

1. Заземление
2. +12 В DC питание
3. Левый аудиовыход
4. Аудиомасса
5. Аудиомасса
6. Видеовыход камеры
7. Возвратный видеовход (работает только при включенном выключателе питания на боковой панели) 14-контактный режим, и кнопка «рет» нажимается на передней панели камера)
8. Земля
9. Земля
10. VTR серийные данные в
11. Выход цветности (когда 14-контактный переключатель на боковой панели включен) Y/C режим)
12. VTR предупреждение в (аккумулятор/лента)
13. Запись стоп/старт
14. Возврат звука **

Это специальный разъем (и проводка) для этого и (возможно) некоторые другие камеры Panasonic.

Задняя часть генлока WV-AD36

1. Видеокамера
2. Экран для видеокамеры
3. (штифт опущен)
4. Экран для видео генлока
5. Видео генлока
6. (штифт опущен)
7. Звук с микрофона камеры
8. Экран для аудио
9. Масса питания
10. +12 В DC питание

Это специальный 10-контактный разъем на задней панели устройства (тот же тип разъема как 10-контактный Разъем VTR , на головке, но там по другому подключено). Это может привести к еще одному пользовательскому 10-контактному разъем, либо к обычному разъему CCJ , я не видел кабель. Кабели подключаются контакт за контактом (контакт 1 к контакту 1, контакт 2 к контакту). пин 2 и так далее). Серверная часть генлока не будет работать, если она не питание через собственный 4-контактный или 10-контактный разъем. Разъемы VTR на боковой стороне камеры не обеспечивают питание схема в задней части.

WV-AD37 studio

RCU адаптер задней части
и на WV-RC35 CCU

1. заземление питания (соединено с экраном вокруг всех проводов)
2. питание +12 вольт постоянный ток (толстый провод)
3. переговорное устройство к камере (часть двухжильного экранированного кабеля)
4. домофон от камеры (часть двухжильного экранированного кабеля)
5. экран для контактов 3, 4 и 14
6. видео с камеры (коаксиальный провод)
7. щиток для штифта 6
8. экран для контактов 9 и 11
9. линейный вид видео на камеру (коаксиальный провод)
10. серийный номер CCU данные на камеру (один изолированный провод)
11. генлок видео к камере (коаксиальный провод)
12. серийный номер CCU часы к камере (с одинарной изоляцией) провод)
13. горизонтальная фаза постоянный ток управляющее напряжение (с одинарной изоляцией) провод)
14. грубая поднесущая фаза DC управляющее напряжение (экранированный проводка)

Используется пластиковый 14-контактный разъем, такой же физический разъем, как разъем K (или CCK) на старых отечественных деках Betamax/Betacord, но со штифтами, используемыми для совершенно других целей. Панасоник использовали один и тот же разъем для своих 14C-30 (30 футов) и 14C-100 (100 футов). фут) кабели камеры, для различных камер Panasonic, с использованием одного и того же разводка кабелей для различных функций в разных камерах (кабели совместимо, но вы не можете перекрестно соединить несоответствующее оборудование).

---

ССК

Кабель с 14-контактным разъемом, используемый Sony и другими производителями в 1970-е годы. Имейте в виду, что несколько разных камер используют контакты для совершенно разные цели, и что следует подключать только оборудование вместе, которые были разработаны для соединения друг с другом (см., например, заднюю часть WV-AD37 выше, а также ниже). На разъемах часто есть штампы + и -. вместо штырьков 13 и 14, что согласуется с использованием Sony для размещения питания на эти контакты разъема.

Панасоник

Это проводка в универсальных кабелях 14C-30/14C-100 CCK производства Panasonic, используемый с различными камерами Panasonic. Это не выглядит совместимым с обычным использованием CCK (есть тонкие провода в кабель Pansaonic там, где в Sony были бы сверхмощные силовые провода кабель).

1. Общий экран кабеля (калибр 15)
2. изолированный провод (калибр 18)
3. двухжильный экранированный (калибр 28)
4. двухжильный экранированный (калибр 28)
5. защитный экран для контактов 3 и 4 (калибр 20)
6. коаксиальный (28 калибр)
7. щиток для штифта 6 (калибр 22)
8. щитки для контактов 9 и 11 (калибр 18)
9. коаксиальный (28 калибр)
10. изолированный провод (калибр 28)
11. коаксиальный (28 калибр)
12. изолированный провод (калибр 28)
13. изолированный провод (калибр 28)
14. экранированный провод (калибр 28) [экран идет на контакт 5]

Распиновка стереокамеры Sony Betamax/Betacord A

1. Видеовыход камеры
2. Масса для контакта 1
3. Видеовход (например, для мониторинга рекордера)
4. Масса для контакта 3
5. Пауза (мгновенное замыкание на землю)
6. Tally вход (+5 вольт активен)
7. Аудиовыход канала 2 камеры
8. Триггер воспроизведения просмотра записи
9. Аудиовыход канала 1 камеры
10. Земля аудио (для контактов 7, 9, 11 и 12)
11. Вход аудиоканала 1 (например, мониторинг рекордера)
12. Аудиоканал 2 в
13. Питание +12 В
14. Масса питания

Другая распиновка камеры Sony Betamax/Betacord

1. Видеовход (от камеры к видеомагнитофону)
2. Масса для контакта 1
3. Видеовыход (видеомагнитофон на камеру)
4. Масса для контакта 3
5. Старт/стоп записи
6. Подсчет
7. (не используется)
8. (не используется)
9. Аудиовход (от камеры к видеомагнитофону)
10. Масса для контакта 9
11. Аудиовыход (видеомагнитофон на камеру)
12. Масса для контакта 11
13. Питание +12 В
14. Масса питания

Panasonic WV-RC33 CCU

и задняя часть WV-AD33 для (неизвестной) камеры

1. Заземление
2. Источник питания +17 вольт
3. Интерком RCU (к камере) / аудио VTR (двойное использование)
4. Домофон RCU (от камеры)
5. Масса для контактов 3 и 4
6. Видеокамера
7. Масса для контакта 6
8. Масса для контактов 9 и 11
9. Линейный просмотр/обратное видео (двойное использование)
10. Блок управления постоянным током RCU
11. Видео генлока
12. Последовательные данные RCU/последовательные часы VTR (двойного назначения)
13. +17 вольт (резистор 270 Ом к контакту 2 на задней панели, контакты подключены напрямую) вместе в реанимации)
14. Вывод символа RCU (для наложения OSD камеры на CCU видеовыход)

Взято из руководства по эксплуатации этих устройств, которое имеет противоречивые информация о контактах 13 и 14 наоборот, в разных места в инструкции. Я бы проверил, какой контакт (13 или 14) связывает обратно на контакт 2 (напрямую или через резистор).

---

CCQ

14-контактный разъем, используемый в различных устройствах Sony и других производителей, фотоаппаратов, портпаков и CCU. Это умеренно можно с уверенностью сказать, что некоторые булавки почти всегда используются для одних и тех же целей (видеовыход, питание), другие контакты могут быть повторно использованы для других функций (для элементарное использование CCU, я ожидаю, что контакты микрофона будут переназначены для внутренней связи и другие для сигналов управления последовательной камерой. И другие производители могут внести дополнительные изменения.

Sony CCQ (универсальная) распиновка камеры/видеомагнитофона

1. Масса питания
2. Питание +12 В
3. Сбалансированный звук микрофона камеры X
4. Балансный звук для микрофона камеры Y
5. Масса для контактов 3 и 4
6. Видеокамера
7. Масса для контакта 6
8. Масса для контакта 9
9. Обратное видео (воспроизведение, доверительный мониторинг, CCU линейный вид)
10. VTR Аварийный сигнал батареи
11. Кадровый импульс
12. Запись подсчета
13. Запуск/остановка записи
14. Сохранение видеомагнитофона / вход аудиомонитора

Функция сохранения видеомагнитофона на контакте 14 может использоваться по-разному на конкретное оборудование. Он может отключить двигатели, чтобы свести к минимуму износ головки/ленты во время паузы записи. Это может просто отключить некоторые электроники для экономии энергии в режиме записи-паузы.

Sony CCQ (универсальная) камера CCU распиновка

1. Масса питания
2. Питание +12 В (от 10,6 до 17 В)
3. Звук внутренней связи + (-20 дБ, 600 Ом)
4. Звук внутренней связи – (-20 дБ, 600 Ом)
5. Масса для контактов 3 и 4
6. Видеокамера
7. Масса для контакта 6
8. Масса для контакта 9
9. Обратное видео (линейный просмотр CCU и внешняя синхронизация)
10. Ввод/вывод последовательных данных (элементы управления CCU)
11. Красный видеосигнал
12. Зеленый видеосигнал
13. Tally (вкл. — 4,5 В пост. тока, выкл. — 0 В пост. тока, оба ± 0,5 В пост. тока)
14. Синий видеосигнал

NB: контакты 8 и 9 поменялись местами в некоторых информация, которую я собрал (по-разному для использования VTR или CCU), вы хотите измерить и подтвердить (их можно поменять местами, или схемы Я видел, могут быть ошибки).
