Распиновка видеокамеры заднего вида. Распиновка и подключение камеры заднего вида: пошаговая инструкция

alexxlabРазное
Как правильно подключить камеру заднего вида к автомобилю. Какие бывают типы разъемов и распиновок. На что обратить внимание при монтаже камеры заднего вида.

Содержание

Основные типы распиновки камер заднего вида

Распиновка камеры заднего вида может существенно различаться в зависимости от модели и производителя. Наиболее распространенные варианты:

  • На 3 провода — самый простой вариант
  • На 4 провода — с дополнительным управляющим проводом
  • На 5 проводов — с возможностью подключения дополнительных функций
  • На 6 проводов — расширенный функционал

При выборе камеры важно убедиться, что ее разъем совместим с вашим монитором или магнитолой. В противном случае может потребоваться переходник или переделка проводки.

Распиновка камеры заднего вида на 3 провода

Трехпроводное подключение — наиболее простой и распространенный вариант. Назначение проводов:

  1. Питание камеры (+12В)
  2. Масса (общий минус)
  3. Видеосигнал

Такая схема позволяет реализовать базовый функционал камеры заднего вида без дополнительных возможностей. Как правильно подключить провода камеры с 3-контактным разъемом?


  • Красный провод (+12В) подключается к плюсовому проводу фонаря заднего хода
  • Черный провод (масса) — к кузову автомобиля
  • Желтый провод (видеосигнал) — к соответствующему входу монитора/магнитолы

Особенности распиновки на 4 провода

Четырехпроводная схема позволяет реализовать дополнительные функции по сравнению с базовой 3-проводной. Какие преимущества дает 4-контактный разъем камеры заднего вида?

  • Возможность управления питанием камеры
  • Подключение парковочных линий
  • Переключение режимов отображения

Типичное назначение проводов в 4-контактном разъеме:

  1. Питание (+12В)
  2. Масса
  3. Видеосигнал
  4. Управление (например, для включения парковочных линий)

Распиновка камеры заднего вида на 5 проводов

Пятипроводная схема подключения позволяет реализовать расширенный функционал камеры заднего вида. Какие дополнительные возможности появляются при использовании 5-контактного разъема?

  • Подключение инфракрасной подсветки для ночной съемки
  • Управление зеркальным отображением картинки
  • Активация дополнительных настроек камеры

Типичное назначение проводов в 5-контактном разъеме:


  1. Питание (+12В)
  2. Масса
  3. Видеосигнал
  4. Управление 1 (например, включение ИК-подсветки)
  5. Управление 2 (например, переключение режимов отображения)

Особенности распиновки на 6 проводов

Шестипроводная схема обеспечивает максимальные возможности по управлению камерой заднего вида. Для чего используется 6-контактный разъем?

  • Раздельное управление разными функциями камеры
  • Подключение дополнительных датчиков
  • Интеграция с другими электронными системами автомобиля

Возможный вариант назначения проводов:

  1. Питание (+12В)
  2. Масса 1
  3. Видеосигнал
  4. Масса 2
  5. Управление 1
  6. Управление 2

Как подключить камеру заднего вида с подсветкой

Многие современные камеры заднего вида оснащаются инфракрасной подсветкой для работы в темное время суток. Как правильно подключить такую камеру?

  • Питание подсветки подключается к цепи габаритных огней
  • Используется распиновка минимум на 5 проводов
  • Для управления подсветкой может использоваться отдельный провод

При подключении камеры с подсветкой важно учитывать дополнительное энергопотребление и обеспечить надежное питание. В некоторых случаях может потребоваться установка дополнительного реле.


Основные ошибки при подключении камеры заднего вида

При самостоятельной установке камеры заднего вида автолюбители часто допускают типичные ошибки. Каких проблем следует избегать?

  • Неправильное подключение питания (перепутаны «плюс» и «минус»)
  • Ненадежная фиксация проводов
  • Отсутствие защиты от влаги в местах соединений
  • Прокладка кабеля без защиты от перетирания
  • Неверный выбор места установки камеры

Чтобы избежать этих проблем, внимательно изучите инструкцию по установке и схему подключения вашей конкретной модели камеры. При наличии сомнений лучше обратиться к специалистам.

Выбор оптимального места для установки камеры заднего вида

От правильного выбора места монтажа во многом зависит эффективность работы камеры заднего вида. На что обратить внимание при выборе точки крепления?

  • Максимальный угол обзора позади автомобиля
  • Защита от грязи и воды
  • Незаметность камеры
  • Удобство прокладки проводов

Наиболее популярные варианты размещения камеры заднего вида:

  1. Над номерным знаком
  2. В ручке багажника
  3. В бампере
  4. В кромке крышки багажника

При выборе места установки учитывайте особенности конструкции вашего автомобиля и возможности конкретной модели камеры.


Настройка и калибровка камеры заднего вида

После физического монтажа и подключения камеры необходимо выполнить ее настройку для корректной работы. Какие параметры обычно требуют калибровки?

  • Угол обзора камеры
  • Яркость и контрастность изображения
  • Парковочные линии
  • Зеркальное отображение (при необходимости)

Процесс настройки зависит от конкретной модели камеры и головного устройства. Обычно для этого используется экранное меню магнитолы или специальное приложение. Важно добиться четкого и информативного изображения в любых условиях освещения.


5, pin, разъема, с подсветкой, тюльпана, распайка, грузовая, фишки, Китай, 3, авто, хода, китайской

Автор Денис Валентинович На чтение 4 мин

Содержание

  1. Распиновка на 3 провода
  2. На 3 провода
  3. На 4 провода
  4. На 5 проводов
  5. На 6 проводов
  6. Распиновка с подсветкой

Камеры заднего вида, устанавливаемые на легковых и грузовых машинах, отличаются разными способами подключения. Для присоединения этих аксессуаров к магнитоле или монитору применяются разные виды распиновок камеры заднего вида на 4 провода (а также на 3, 5 и 6 штырьков в разъеме).

Распиновка на 3 провода

Такой способ сейчас наиболее распространен. Трехпроводное подключение предусматривает подачу питания на модуль видеокамеры, а также снятие сигнала изображения и его подачу на устройство отображения. Также используются распиновки с большим числом контактов.

Это позволяет задействовать дополнительные возможности, например, инфракрасную подсветку для съемки в темноте и управление от выключателя заднего хода или реле. В последнем случае можно подключить 2 камеры и управлять ими поочередно. Стоит учитывать, что роль третьего провода может играть экранная оболочка видеокабеля.

Автомобильные камеры могут оснащаться разными разъемами в зависимости от производителя. Наиболее распространенная комбинация — тюльпан для видеосигнала и стандартное гнездо для подачи питания. В шнур нередко встраивается стабилизатор напряжения. Производители китайских автомобильных медиакомплексов, рассчитанных на использование камеры вида для авто, комплектуют ее фирменными фишками. На них могут располагаться от 3 до 6 контактов. Роль минусового пина может играть наружная металлическая часть разъемов.

При использовании одинаковых фишек может применяться разная распиновка, когда провода одинакового назначения подсоединяются к разным штырькам. Перед покупкой камеры и монитора необходимо убедиться в том, что конфигурация разъемов совпадает. Иначе система может работать неправильно или выйти из строя.

На 3 провода

Первый провод — это выход композитного видеосигнала на монитор, расположенный в автозеркале или магнитоле. По второму проводнику красного цвета подается питание от бортовой сети через стандартное гнездо типа РП-2, РП-4 или фирменный коннектор.

Для защиты от помех видеокабель помещается в экранную оплетку, которая соединяется с массой внутри видеоконтроллера и автомагнитолы.

При распайке тюльпана сигнальный провод соединяется с центральным штырьком, а наружный проводник — с боковым контактом коннектора.

На 4 провода

Существуют 2 варианта распиновки автомобильной видеокамеры на 4 провода. В первом случае общий вывод видеосигнала и минус питания аппаратного обеспечения разнесены по отдельным клеммам. Это защищает от различных паразитных наводок и повышает надежность питания.

Другой вариант подключения видеокамеры с разъемом на 4 контакта предусматривает управление питанием с выключателя фонарей заднего хода. Благодаря этому камера выключается или работает в дежурном режиме, пока не будет включен задний ход, чтобы избежать бесполезного расхода энергии и быстрого выхода из строя аксессуара, нерассчитанного на продолжительный режим работы. Питание на pin 4 в этом случае подается напрямую от аккумулятора, поскольку работа устройства управляется сигналом, подаваемым на 3 контакт.

На 5 проводов

Распиновка на 5 пинов (контактов) применяется, если необходимо задействовать дополнительные возможности камеры. Один из распространенных вариантов распиновки на 5 контактов предусматривает наличие дополнительного активационного провода, подсоединяемого к автомобильному мультимедийному устройству или монитору. Эта конфигурация характерна для некоторых камер, произведенных в Китае.

На пятый контакт может подаваться напряжение для включения или отключения графической разметки в режиме парктроника, переключения режима зеркального отражения изображения и управления другими сервисными функциями. Автомобильная магнитола должна их поддерживать.

На 6 проводов

Этот тип распиновки отличается тем, что все минусовые провода выведены отдельно от сигнальных по следующей схеме:

  • Первый — это питание от фонарей заднего хода. Проводник имеет красный цвет.
  • Второй желтого цвета используется для подачи видеосигнала.
  • Третий — это экранная оболочка видеокабеля.
  • Четвертый — это минус питания камеры.
  • Пятый и шестой — это плюс и минус питания ИК-подсветки, соответственно. Они могут использоваться для реализации разных сервисных функций.

Распиновка с подсветкой

Задействование подсветки на видеокамере заднего вида для автомобиля возможно при использовании распиновки на 5 или 6 проводов. Они подключаются к лампам освещения номерного знака с соблюдением полярности. Плюсовой шнур подсветки нередко имеет белый цвет. Таким образом, инфракрасные светодиоды камеры заднего вида включаются и выключаются вместе с габаритными огнями.

  • Камера заднего вида Солярис
  • Электромагнитный парктроник
  • Камера заднего хода
  • Какой набор инструментов лучше купить для машины

Схема Подключения Камеры Заднего Вида

Стандартное разрешение х пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла.

One Reply to “Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору”

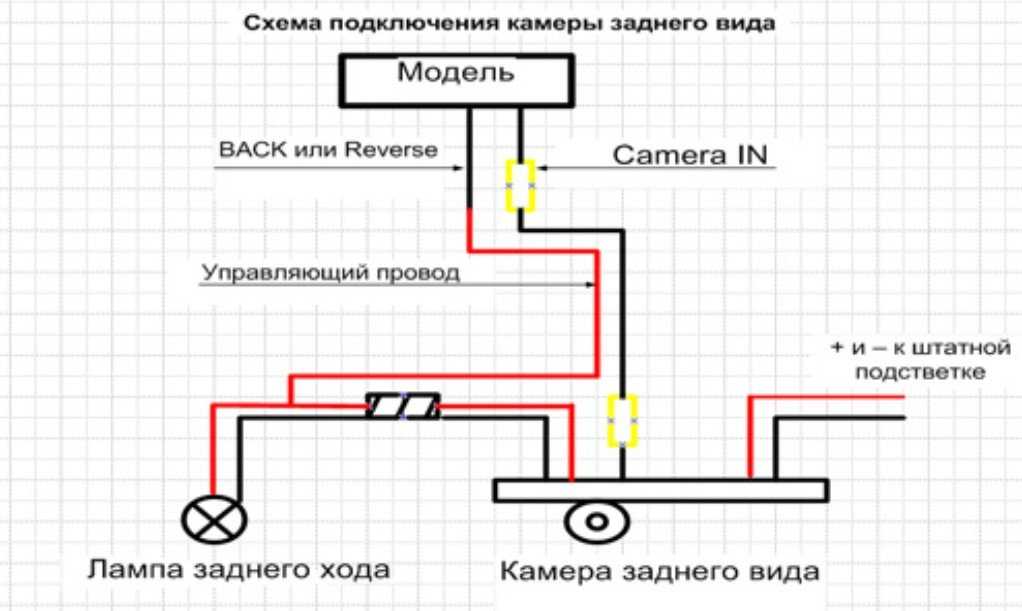

Схема подключения камеры заднего вида

Если подключить камеру к лампам ЗХ просто через реле с чистым питанием, то реле трещит как сумасшедшее, а камера не включается так как реле не дает питание! Подключение камеры к магнитоле дисплею автомагнитолы Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 — 4 дюймов.

При включении задней передачи необходимо запустить приложение, и камера будет отображать картинку, находящуюся позади автомобиля. Если такой ход не решит проблему, придется мастерить защитный экран.

Конденсатор сглаживает пульсации контроля ламп, позволяя обмотке реле замкнуть реле.

Из-за импульсного тока контроля исправности ламп реле быстро щелкает и не включается! Придерживайтесь этих правил, и вы получите очень полезного и стабильного помощника.

Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Что же делать, если установленная камера не работает или работает нестабильно? Помехи по питанию дает контроль работоспособности ламп при заведенном двигателе. Особенности подключения камеры заднего вида через видеоинтерфейс Активация камеры.

Подключение камеры заднего вида на Opel Astra J


Недостаток такого способа в помехах, часто препятствующих нормальной передаче изображения. Но у салонного освещения тоже есть контроль исправности ламп! Это может быть даже обычный планшет на Андроиде.

Стандартное разрешение х пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. Чёрный соответственно подключаем к массе аккумулятора, напрямую к камере подсоединяется красный провод. Вам просто необходимо подключить коаксиальный видеокабель. Во-первых — это экономия финансовых средств, поскольку нет необходимости дополнительно покупать монитор.

Типичные ошибки при подключении камеры заднего вида

Сам прикуриватель свой коричневый минусовой провод берет от этого же болта на кузове.

Схема подключения камеры к дисплею автомобильной магнитолы Подключение к магнитоле Чтобы при включении изображение выводилось на монитор автомагнитолы, необходимо уложить желтый провод через салон и закрепить его при помощи изоленты. Так же оправдала себя камера в пробках и при плотном движении как средство, дополнительно предупреждающее столкновения из-за неверно выбранной дистанции транспортным средством , идущим сзади.

Моделей видеокамер заднего вида великое множество. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов.

Незаменимой камера является в условиях ограниченной видимости или при небольшом пространстве для осуществления манёвров. В среднем стоимость КЗВ на рынке такова: 1.

Система контроля неисправности лампа

Поэтому ставится простая задержка отключения питания камеры. Способы установки: в плафон штатного освещения номерного знака. После сбора всей системы заизолируйте тщательно провода питания, проверьте, что вы ничего не перепутали в системе подключения, и проверьте работоспособность приборов.

Минус метода в возможных помехах, которые не позволят четко отображать изображение с камеры. Если вы всё-таки купили камеру с другим стандартом сигнала, используйте конвертер. Распиновка камеры заднего вида на 3 провода Распиновка камеры заднего вида на 4 провода Распиновка камеры заднего вида на 5 проводов Распиновка камеры заднего вида на 6 проводов Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Способ передачи сигнала.
