Как правильно распиновать витую пару для Ethernet-кабеля. Какие существуют стандарты распиновки RJ-45. Чем отличаются прямые и перекрестные патч-корды. Почему важно соблюдать цветовую схему при обжиме витой пары.
Что такое распиновка витой пары и почему она важна
Распиновка витой пары — это схема подключения проводников кабеля к контактам разъема RJ-45. От правильной распиновки зависит корректная работа сетевого соединения. Неправильное подключение проводов может привести к отсутствию связи или снижению скорости передачи данных.
Основные причины, по которым важно соблюдать правильную распиновку витой пары:
- Обеспечение совместимости сетевого оборудования разных производителей
- Снижение перекрестных помех между парами проводников
- Возможность достижения максимальной скорости передачи данных
- Исключение ошибок при обжиме кабеля и подключении оборудования
Стандарты распиновки витой пары: T568A и T568B
Существует два основных стандарта распиновки витой пары для разъемов RJ-45:

- T568A — более новый стандарт, рекомендуемый для новых сетевых инсталляций
- T568B — старый стандарт, широко распространенный в существующих сетях
Оба стандарта используют одинаковые пары проводников, но в разном порядке. Основное отличие — в расположении оранжевой и зеленой пар.
Распиновка T568A
- Бело-зеленый
- Зеленый
- Бело-оранжевый
- Синий
- Бело-синий
- Оранжевый
- Бело-коричневый
- Коричневый
Распиновка T568B
- Бело-оранжевый
- Оранжевый
- Бело-зеленый
- Синий
- Бело-синий
- Зеленый
- Бело-коричневый
- Коричневый
Цветовая схема проводников витой пары
Стандартная витая пара содержит 4 пары проводников, каждая из которых имеет свой цвет:
- Оранжевая пара: оранжевый и бело-оранжевый
- Зеленая пара: зеленый и бело-зеленый
- Синяя пара: синий и бело-синий
- Коричневая пара: коричневый и бело-коричневый
Соблюдение цветовой схемы при обжиме кабеля критически важно для правильной работы сетевого соединения. Перепутанные цвета могут привести к ошибкам передачи данных.

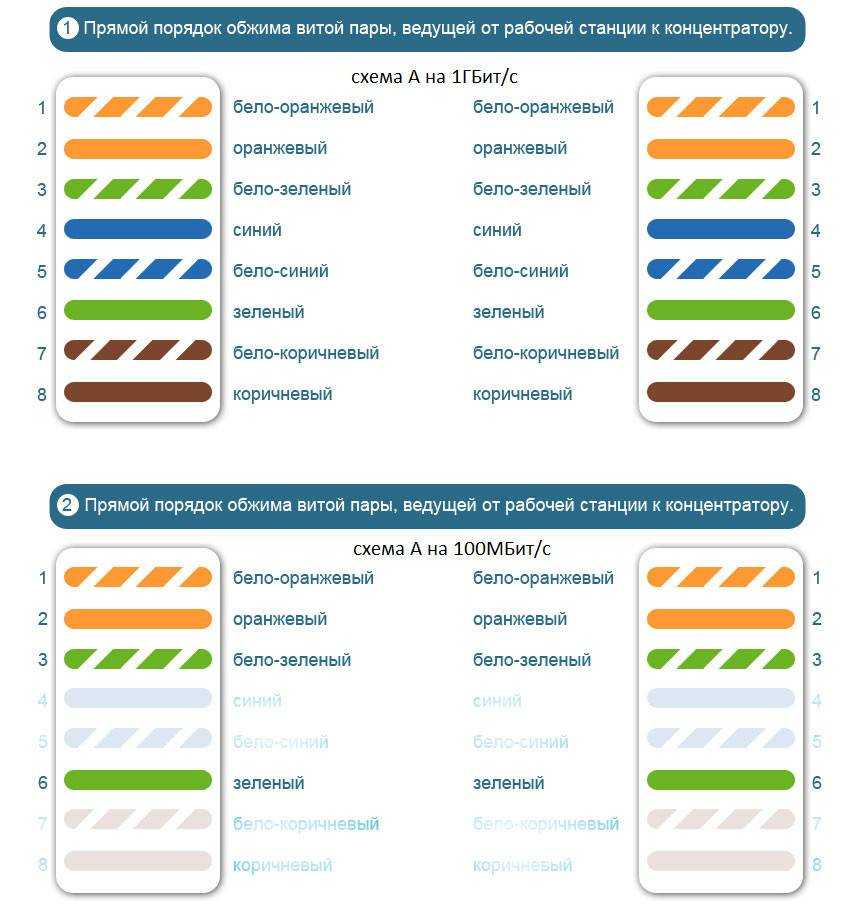

Прямые и перекрестные патч-корды: в чем отличие
Существует два типа патч-кордов Ethernet:

- Прямые (straight-through) — используются для подключения устройств разного типа
- Перекрестные (crossover) — применяются для соединения одинаковых устройств
Основное отличие между ними заключается в распиновке на концах кабеля:
- У прямого кабеля оба конца обжаты по одному стандарту (A-A или B-B)
- У перекрестного кабеля концы обжаты по разным стандартам (A-B)
Это позволяет правильно соединить передающие и принимающие пары устройств в зависимости от их типа.
Как правильно обжать витую пару для разъема RJ-45
Чтобы правильно обжать витую пару, необходимо выполнить следующие шаги:
- Снять внешнюю изоляцию кабеля на 2-3 см
- Расплести и выпрямить проводники
- Расположить провода в нужном порядке согласно выбранному стандарту
- Выровнять концы проводников и обрезать их
- Вставить провода в разъем RJ-45 до упора
- Обжать разъем с помощью специального инструмента (кримпера)
- Проверить качество обжима тестером
Важно следить за тем, чтобы проводники были вставлены до конца разъема и плотно обжаты. Некачественный обжим может привести к проблемам с соединением.

Распространенные ошибки при распиновке витой пары
При обжиме витой пары часто допускаются следующие ошибки:
- Нарушение порядка цветов проводников
- Использование разных стандартов на концах прямого кабеля
- Недостаточно глубокая вставка проводников в разъем
- Повреждение изоляции проводников при зачистке
- Слишком сильное или слабое обжатие разъема
Чтобы избежать этих ошибок, необходимо внимательно следить за порядком проводников и качеством обжима на каждом этапе работы.
Тестирование правильности распиновки витой пары
После обжима кабеля рекомендуется проверить правильность распиновки с помощью специального тестера. Тестер позволяет выявить следующие проблемы:
- Обрыв проводников
- Короткое замыкание между проводниками
- Неправильный порядок подключения пар
- Разбитые пары (split pairs)
Тестирование поможет убедиться в качестве обжима и избежать проблем при эксплуатации кабеля в сети.
Выбор кабеля и разъемов для обжима витой пары
При выборе компонентов для обжима витой пары следует обратить внимание на следующие аспекты:

- Категория кабеля (Cat5e, Cat6, Cat6a и т.д.)
- Тип проводников (одножильные или многожильные)
- Качество разъемов RJ-45
- Совместимость разъемов с выбранной категорией кабеля
- Наличие экранирования (для STP кабелей)
Правильный выбор компонентов обеспечит высокое качество соединения и долговечность кабеля.
Технический документ: Полное руководство по коммутационным кабелям Ethernet в сетевых системах
Хотя модульные характеристики и обилие коммутационных кабелей Ethernet подразумевают универсальность их использования, они имеют некоторые важные отличия, которые могут ограничивать взаимозаменяемость. В этом техническом документе рассматриваются различия в свойствах Ethernet-кабелей и разъемов, соответствующие стандарты и приводится руководство по оптимальным вариантам использования в средах центров обработки данных.Загрузите документ .Технический документ 0008 (PDF)
Содержание
- Коммутационные шнуры Ethernet и разъемы RJ-45
- Коммутационные шнуры Ethernet и кабели UTP
- Витые пары проводников — что такое скручивание?
- Приложения Ethernet
- Стандарты проводки 568A и 568B
- 5.1 Остерегайтесь кабелей с медным покрытием и алюминием (CCA)
- Какую кабельную систему Ethernet использовать?
- Прямые и перекрестные кабели для патч-кордов
- 7.
1 DCE (оборудование для передачи данных) и DTE (терминальное оборудование для передачи данных)
- 7.
- Глоссарий — патч-корды Ethernet
Эти вездесущие кабели сыграли центральную роль в разработке универсальных и структурированных кабельных систем и используются сегодня для подключения практически всех сетевых компонентов, независимо от конкретного приложения или отрасли.
Во многих отношениях соединительные кабели являются эфиром Ethernet.
Поскольку системы Ethernet обеспечивают все более гибкие и экономичные способы передачи голоса, данных и мультимедиа по интегрированным сетям, патч-корды Ethernet быстро становятся привычной частью нашей повседневной жизни.
Мы можем видеть их в рабочих зонах коммерческих и учебных зданий, когда они тянутся от задней панели компьютеров к настенным панелям и другим компьютерам. Если мы проследим их след, мы увидим, как они змеятся по дорожкам, ведущим от настенных панелей к патч-панелям, а затем снова вырастают из патч-панелей, чтобы встретиться с ближайшими концентраторами или коммутаторами.
Но хотя модульные характеристики и обилие патч-кабелей, кажется, подразумевают, что их использование является полностью универсальным, между ними есть некоторые важные различия, которые могут ограничивать их взаимозаменяемость. Некоторые из этих различий проистекают из различий в конфигурации проводки их кабельных проводников и штырей разъема, и именно эти различия будут обсуждаться здесь.
1. Коммутационные шнуры Ethernet и разъемы RJ-45
Патч-корды Ethernet представляют собой гибкие провода, оснащенные на каждом конце разъемом 8P8C («8-позиционный, 8-проводной») для соединения двух соответствующих разъемов 8P8C вместе. Поскольку они выглядят как модульные разъемы, первоначально использовавшиеся в телефонных проводных системах, разъемы 8P8C, используемые в системах Ethernet, получили общее название RJ-45, обозначение FCC для зарегистрированного разъема с аналогичной конфигурацией 8P8C.
В сетях Ethernet эти вилки и разъемы RJ-45 образуют модульную систему соединителей, которая позволяет быстро и легко перемещать рабочие зоны и менять сетевые компоненты. Штекерные вилки и гнездовые разъемы удерживаются вместе подпружиненным язычком, называемым крючком, который надежно удерживает их на месте во время использования, но позволяет легко отсоединять их при внесении изменений в сетевую систему или рабочую зону.
Эта модульность достигается за счет восьми токопроводящих контактов, расположенных на верхней части вилок RJ-45 (показанных на рис. 1) и непосредственно внутри верхней части разъемов RJ-45. Подключив концы токопроводящих проводов патч-кабеля к отдельным штырям в его двух торцевых заглушках RJ-45, электронные данные можно передавать по 8-жильному кабелю Ethernet от одного разъема к другому через его 8 контактов разъема.
Рис. 1. Разъем 8P8C («8 контактов, 8 проводников»)В системах Ethernet вилки 8P8C и соответствующие им разъемы обычно называются модульными разъемами Rj-45. На этой вилке RJ-45 нумерация контактов и пар контактов показана сверху, замок направлен вниз
В начало
2.

Патч-корды используемые в большинстве систем Ethernet, построены с использованием кабеля UTP (неэкранированная витая пара). Кабель UTP состоит из восьми изолированных жил с медными жилами, сгруппированных в четыре пары, каждая пара скручена вместе по длине кабеля.
Пары проводников и отдельные проводники в кабелях UTP представлены цветовым кодом, который назначает основной цвет — синий, оранжевый, зеленый или коричневый — для каждой из 4 витых пар. Изоляция проводника в паре имеет либо сплошной основной цвет, либо белую полоску с этим основным цветом. Таким образом, все проводники идентифицируются как члены определенной витой пары и как отдельные члены внутри этой пары.
Пары проводников пронумерованы от 1 до 4, где пара 1 соответствует синей паре, пара 2 — оранжевой паре, пара 3 — зеленой паре и пара 4 — коричневой паре. Отдельные жилы в кабелях UTP могут быть сплошными медными жилами определенной толщины или пучками тонких медных жил.
Пара 1 — синий, синий/белый
Пара 2 — оранжевый, оранжевый/белый
Пара 3 — зеленый, зеленый/белый
Пара 4 — коричневый, Коричневый/белый
Несмотря на то, что одножильные кабели дешевле и (намного, намного) их проще подключить, патч-корды почти всегда изготавливаются из многожильных кабелей. Это связано с тем, что скручивание проводников увеличивает гибкость и долговечность кабеля.
Дополнительная гибкость коммутационных шнуров позволяет легко переключать их между различными настенными розетками и коммутационными панелями или легко прокладывать в ограниченном пространстве между взаимосвязанным оборудованием. Их дополнительная прочность позволяет им оставаться гибкими и неповрежденными при многократном сгибании вперед и назад, что продлевает срок их службы.
Это особенно важно на концах кабеля с разъемами, где на проводники оказываются большие нагрузки из-за частого обращения с ними, изгибов и перемещений в месте соединения кабель-разъем.
Вернуться к началу
3. Витые пары проводников – что такое скручивание?
Витые пары проводников в кабелях UTP образуют сбалансированную цепь. Это связано с тем, что напряжения каждого члена в данной паре имеют одинаковую амплитуду (одинаковую величину напряжения), но их напряжения противоположны по фазе (одно напряжение положительное, а другое отрицательное). Равномерное скручивание каждой из этих сбалансированных пар снижает электромагнитные помехи (EMI) и радиочастотные помехи (RFI), исходящие от других проводящих пар внутри кабеля или от оборудования, находящегося рядом с кабелем.
Рис. 3. Кабель категории 5E с неэкранированной витой парой (UTP) Пары проводников внутри кабеля с витой парой влияют друг на друга посредством электромагнитных помех, называемых перекрестными помехами. Перекрестные помехи возникают, когда электромагнитное поле, генерируемое одной парой, достаточно велико (сигнал пары достаточно силен), чтобы перейти к местоположению соседней пары. Этот «разговор» представляет собой своего рода смешение двух полей посредством постоянного обмена энергией между ними, при этом некоторые части каждого сигнала передаются друг другу во время каждого обмена энергией. Для меньшего сигнала результатом всех этих обменов будет удаление его более мелких деталей (всегда хороших частей) или увеличение уровня окружающего его шума. Внешние источники ЭМП и РЧ-помех аналогичным образом мешают сигналам, еще больше искажая или ухудшая их качество при прохождении по кабелям, расположенным рядом с «шумным» офисным и коммуникационным оборудованием.
Скручивание отдельных проводников вместе для образования проводящих пар уменьшает размер создаваемых током электромагнитных полей, окружающих их, ограничивая их влияние на сигналы, проходящие внутри других проводников, путем ограничения взаимодействия полей между проводящими парами. Поскольку пары также уравновешены — по двум проводам в каждой паре передаются сигналы одинаковой и противоположной полярности, — их скрутка обеспечивает равную подверженность помехам, создаваемым полями других пар или внешними источниками.
Вычитание амплитуд сигналов противоположной полярности дает общую амплитуду переданного сигнала, когда он достигает противоположного конца кабеля, и автоматически компенсирует сигналы помех той же амплитуды и полярности. Таким образом, скручивание и балансировка проводников в кабелях UTP могут эффективно удалять компоненты шума в передаваемых сигналах, не удаляя и не нарушая сами сигналы.
Чем больше количество витков проводника, тем выше устойчивость кабеля к электромагнитным и радиочастотным помехам. Этот иммунитет становится еще лучше, когда количество витков на единицу длины (коэффициент крутки) варьируется среди четырех пар. Например, производители высококачественных кабелей используют различные скорости скручивания отдельных пар проводников, используя разные скорости скручивания для каждой из четырех пар, чтобы минимизировать перекрестные помехи между ними. Но добавление большего разнообразия к скручиванию снизит, а не улучшит характеристики кабеля, поскольку сигналы, проходящие по отдельным проводникам в паре, больше не будут подвергаться одинаковому влиянию мешающих полей.
Это приводит к интерференционным компонентам для двух сигналов, различающихся по амплитуде, и к неполной компенсации этих компонентов при последующем вычитании напряжений сигналов. Таким образом, каждая из пар должна придерживаться одной и той же скорости скручивания по всей своей длине, иначе любой дополнительный иммунитет, обеспечиваемый применением разных скоростей скручивания к каждой из пар, будет потерян.
Обертывание каждой пары проводников экраном из фольги дополнительно снижает перекрестные помехи между парами, а обертывание всех четырех витых пар фольгой или металлической оплеткой снижает чувствительность кабелей к электромагнитным и радиочастотным помехам в кабельных средах с высоким уровнем шума. В кабелях STP (экранированная витая пара) используются оба типа экранирования, что обеспечивает максимальную устойчивость ко всем типам помех. В кабелях FTP (фольгированная витая пара) и ScTP (экранированная витая пара) используется только внешний экран из фольги или плетеного проводника, что дает им повышенную устойчивость к внешним электромагнитным и радиочастотным помехам, но не больше защиты от перекрестных помех, чем кабель UTP такой же конструкции.
Вернуться к началу
4. Приложения Ethernet
10Base-T и 100Base-T — это стандарты IEEE (Институт инженеров по электротехнике и электронике), определяющие электрические и физические характеристики кабелей на основе витой пары для использования на скоростях 10 Мбит/с (мегабит). в секунду) и соединения Ethernet со скоростью 100 Мбит/с. «T» означает «витая пара», и эти два соединения Ethernet используют пары проводов 2 и 3 для передачи и приема информации, соответствующие оранжевым и зеленым проводникам витой пары, показанным на рисунке 2, и контактам (1,2) и (3). ,6) в штекеры и гнезда разъема RJ-45, показанные на рисунках 1 и 4.
Одна из этих сбалансированных пар проводников используется для передачи информации, а другая — для приема информации. Две пары обычно помечаются (TX+, TX-) для передающей пары и (RX+, RX-) для принимающей пары. Для соединений 10Base-T и 100Base-T две другие пары кабелей, соответствующие синей и коричневой паре кабелей, и четыре оставшихся контакта разъема (4,5) и (7,8) на разъемах RJ-45, не используются. . С введением Gigabit Ethernet (или 1000Base-T) все четыре пары проводников используются для одновременной передачи и приема информации.
Вернуться к началу
5. Стандарты проводки 568A и 568B
568A и 568B — это стандарты проводки EIA/TIA (Ассоциации электронной промышленности/Ассоциации телекоммуникационной промышленности), определяющие два разных назначения контактов RJ-45 для оранжевой и зеленой пар проводников в Кабель витая пара категорийного типа. Поскольку это одни и те же проводящие пары (пары 2 и 3), используемые для соединений Ethernet, наличие двух разных конфигураций проводников/выводов поначалу может показаться проблемой. Но для патч-кордов Ethernet с разъемами, подключенными с использованием одного и того же стандарта на обоих концах, фактические различия между ними на удивление малы, как с точки зрения электрической, так и физической проводки.
Как показано на приведенных ниже разъемах и разъемах RJ-45, различия между спецификациями 568A и 568B сводятся к перестановке зеленой и оранжевой пар проводов. Зеленые полосатые и сплошные проводники, назначенные паре контактов (1,2) в стандарте 568A, назначаются паре (3,6) в вилке или гнезде, подключенных в соответствии со стандартом 568B, а полосатые оранжевые и сплошные оранжевые проводники назначаются пара контактов (3, 6) в 568A назначена паре (1,2) в 568B. Это симметричное переключение полос на полосу и сплошное на сплошное в двух парах проводников, а также симметричное перестановка соответствующих положений контактов на вилке или гнезде разъема RJ-45.
Рис. 4а. Патч-корд Ethernet — разъем RJ-45, стандарт EIA/TIA 568A Рис. 4a.
Контакт 1 – зеленый/белый
Контакт 2 – зеленый
Контакт 3 – оранжевый/белый
Контакт 4 – синий
Контакт 5 – синий/белый
Контакт 6 – оранжевый
Контакт 7 – коричневый/белый
Контакт 8 – коричневый
, рис. 4b. Патч-корд Ethernet — разъем RJ-45 Стандарт EIA/TIA 568B Рис.

Контакт 1 – оранжевый/белый
Контакт 2 – оранжевый
Контакт 3 – зеленый/белый
Контакт 4 – синий
Контакт 5 – синий/белый
Контакт 6 – зеленый
Контакт 7 – коричневый/белый
Контакт 8 – коричневый
Это означает, что положительные и отрицательные сигналы напряжения (соответствующие сплошным и полосатым проводам) по-прежнему чередуются в обеих схемах подключения. Кроме того, поскольку пары 2 и 3 в кабеле UTP расположены рядом друг с другом, такая замена не должна существенно изменить расстояния между ними или их электрические взаимодействия (см. рис. 2).
Конечным результатом является то, что пути передачи и приема в кабеле переключаются с одной пары проводов на другую пару соседних проводов, и что эти пути одинаковы во всех отношениях, кроме цвета изоляции, окружающей жилы (что электроны все равно не видят).
Единственное, что важно для соединительных кабелей Ethernet в отношении этих двух стандартов, это то, что оба конца соединительного шнура должны быть подключены в соответствии с одним и тем же стандартом. Если это не так, кабель является перекрестным и не будет правильно работать с большинством устройств (перекрестные кабели более подробно обсуждаются в следующем разделе). Чтобы определить стандарт проводки, используемый для концов разъемов соединительного кабеля, держите кабель золотыми контактными штырями разъема разъема вверх и защелкой вниз, как показано на двух рисунках выше. Затем будут видны цвета проводов, а контакты будут пронумерованы от 1 до 8 слева направо.
5.1 Остерегайтесь алюминиевых кабелей с медным покрытием (CCA)
При покупке сетевых кабелей CAT5e или CAT6 убедитесь, что вы сравниваете яблоки с яблоками. Распространенная тактика «лидеров низких цен» — использовать алюминиевый провод вместо медного. Это может привести к проблемам с сетью из-за использования некачественных материалов для передачи сигнала. Проблема еще больше усугубляется тем, что нет визуальных различий между кабелем CCA и кабелем из чистой меди.
Стремясь сократить расходы, производители начали использовать алюминиевую проволоку, покрытую тонким слоем меди. Этот метод позволил создать кабель с алюминиевым сердечником, окруженный тонким слоем меди. Если вы когда-либо покупали коаксиальный кабель, возможно, вы покупали кабель с медным покрытием. Если вы поцарапаете центральный проводник, золотая медь отслоится и обнажит серебряный металлический сердечник.
Однако характеристики и безопасность кабелей CCA радикально отличаются. Фактически, алюминиевые сетевые кабели нарушают стандарты TIA и IEC для кабелей CAT5e и CAT6 — и не зря!
Риски производительности CCA
Алюминиевые соединительные кабели, часто маркируемые как CCA или CCE (для Ethernet с медным покрытием), имеют более высокое затухание, чем кабели из чистой меди. Это приводит к большей потере данных, так как пакеты должны передаваться повторно. Чем больше данных повторно передается, тем медленнее работает ваша сеть. Эти проблемы усугубляются каждым футом кабеля, который вы используете; чем длиннее кабель, тем хуже производительность.
При воздействии тепла на кабель CCA кабель становится хрупким и рвется. Патч-кабель из чистой меди ведет себя совершенно по-другому. Она сохранит свою форму при нагревании — ведь оболочка скорее загорится до того, как повредятся жилы.
Кабели CCA имеют на 55 % более высокое сопротивление постоянному току. Это увеличивает количество энергии, которая передается в тепло, и уменьшает количество энергии, которая может быть передана. Эта проблема делает их непригодными для питания через Ethernet (PoE). Эти срезанные углы также влияют на установщиков, потому что алюминиевый провод создает проблемы при установке.
Из-за более низкой прочности на растяжение алюминиевые кабели могут быть повреждены при натяжении. Отдельные жилы могут порваться, что сделает кабель бесполезным, или может оборваться весь кабель. Алюминий также имеет меньший радиус изгиба, чем кабели из чистой меди. Это означает, что вы не можете согнуть его до того, как он выйдет из строя. Короче говоря, кабели с медным покрытием более хрупкие, чем кабели из чистой меди.
Вернуться к началу
6.

Поскольку нет различий в электрических свойствах патч-кордов Ethernet, проложенных в соответствии с любой из спецификаций 568, оба могут безнаказанно использоваться в любой структурированной кабельной системе Ethernet, проложенной в соответствии с одним из этих двух стандартов. Забегая вперед, мы видим, что оба варианта одинаково подходят для высокоскоростной передачи данных. Оглядываясь назад, мы видим, что причина существования обеих конфигураций кроется в старом стандарте проводки AT&T 258A, который идентичен описанному здесь стандарту 568B.
Цель EIA/TIA и других организаций по стандартизации заключалась в разработке общего набора правил для всех в различных отраслях промышленности, использующих эту технологию. Стандарт EIA/TIA-568-B, в котором определены эти две конфигурации проводки, определяет кабельную систему для коммерческих помещений, которая не является частной собственностью и не принадлежит конкретному поставщику или отрасли. Таким образом, комитет по стандартам, сформированный двумя организациями, намеревался уменьшить некоторую путаницу в своей отрасли, но часть ее была возвращена в отношении этих двух стандартов проводки.
Несмотря на то, что в документации по стандартам T568A указан в качестве основного стандарта назначения контактов/пар (T568B указан в качестве альтернативного стандарта для использования только в случае необходимости для обеспечения обратной совместимости), 568B по-прежнему остается преобладающим стандартом проводки для кабельных систем и коммутационных шнуров в Соединенные Штаты. Напротив, оба типа одинаково используются во всем остальном мире, и международные стандарты не определяют предпочтительных спецификаций или технических преимуществ использования одного над другим.
Таким образом, старый стандарт AT&T оказался очень долговечным, и традиция, по-видимому, является основной причиной преобладания стандарта 568B для кабельных систем и коммутационных кабелей в Соединенных Штатах.
Вернуться к началу
7. Прямые и перекрестные кабели для патч-кордов
Наряду со стандартами проводки 568A и B, в системах Ethernet обычно используются два типа кабелей для патч-кордов. Они называются прямыми кабелями и перекрестными кабелями, и различия между ними связаны с сетевыми интерфейсами различных компонентов, которые они соединяют.
Распространенным соединением, для которого используется прямой соединительный кабель, является соединение между ПК и концентратором. На схеме, показанной на рис. 5, пары передатчика и приемника (TX+, TX-), (RX+, RX-) показаны в местах расположения их контактов для интерфейсов ПК (слева) и концентратора (справа).
Рис. 5. Прямой кабель — стандарт 568AСтандартные соединительные кабели, обычно используемые для подключения компьютеров и других сетевых компонентов к разъемам настенной панели, а также для подключения разъемов настенной панели к гнездам «keystone» на коммутационных панелях.

Для того чтобы передаваемые напряжения (TX+, TX-), отправляемые ПК, принимались (RX+, RX-) на концентраторе, соединительный кабель должен быть проложен прямо от одного конца разъема к другому. — как следует из названия — без пересечения проводников на обоих концах. То же самое верно и для передачи с концентратора на ПК, при этом передающие пары на интерфейсе концентратора снова соответствуют принимающим парам на интерфейсе ПК.
В качестве примера перекрестного коммутационного кабеля на схеме на рис. 6 показано, как патч-корд должен быть подключен к обоим концам для соединения двух ПК. Конфигурации контактов в двух интерфейсах ПК на этот раз являются зеркальными отображениями друг друга: первые два контакта (TX+, TX-) используются для передачи данных, а их третий и шестой контакты (RX+, RX-) используются для приема данных.
Рис. 6. Перекрестный кабель — стандарт 568A–568BОбычно используется для соединения компьютеров в сети друг с другом
будут постоянно «разговаривать» друг с другом, а пары получателей будут постоянно прослушивать болтовню друг друга, но между двумя ПК никогда не будет обмена информацией. Таким образом, провода в перекрестном кабеле также выполняют то, что следует из их названия.
Положения контактов отдельных проводов в парах проводников передачи и приема меняются местами внутри концевого разъема кабеля, чтобы они были в соответствующих положениях, когда они доберутся до другого интерфейса ПК.
Вернуться к началу
7.1 DCE (оборудование для передачи данных) и DTE (терминальное оборудование для передачи данных)
Общее эмпирическое правило гласит, что прямые кабели объединяют различные типы оборудования Ethernet, как соединения, идущие от сетевую карту компьютера к концентратору или коммутатору, а перекрестные кабели соединяют однотипное оборудование с аналогичными интерфейсами, например, два ПК в сети.
Это связано с тем, что две схемы проводки изначально использовались для соединения двух широких классов узлов в сетях передачи данных. Первый класс состоял из компонентов, которые обменивались данными только путем пересылки данных (оборудование для передачи данных, или DCE), а второй класс компонентов мог генерировать новые данные, считывая и обрабатывая полученные данные (терминальное оборудование для передачи данных, или DTE). Сеть со звездообразной топологией, например, будет построена путем подключения одного устройства DCE (концентратора) к множеству DTE (сетевых компьютеров и периферийных устройств).
T568A — это конфигурация выводов, используемая устройствами DCE, а T568B — конфигурация, используемая устройствами DTE. Как правило, DTE будут обмениваться данными только напрямую с компонентами DCE и наоборот, поэтому для соединения двух одинаковых компонентов необходимы перекрестные кабели. С этой точки зрения замена передающей и принимающей пар в перекрестном коммутационном кабеле обеспечивает удобную маскировку, позволяющую сделать DTE похожими на DCE для целей их подключения к другим DTE или сделать DCE похожими на DTE для их подключения. к другим DCE.
Причина преобладания прямых кабелей заключается в том, что большинство концентраторов и настенных розеток подключаются для внутреннего кроссовера. На самом деле, некоторые новые концентраторы могут различать перекрестные и прямые соединительные кабели, а затем вносить изменения в свою внутреннюю проводку, чтобы соответствовать типу подключенного к ним кабеля. Но по большей части в этой области вы сами по себе, поэтому знание того, как определить разницу между двумя типами соединительных кабелей, может быть очень полезным, точно так же, как оно оказывается полезным для этих новых интеллектуальных концентраторов.
Самый простой способ узнать, какой у вас патч-корд, это посмотреть на оба его конца вместе:
Рисунок 7. Прямой кабель — разъемы T568A ИЛИ T568B стандарт T568A для обоих концов разъема, то кабель представляет собой прямой патч-корд (рис. 7). Точно так же, если оба конца кабеля подключены в соответствии со спецификацией T568B, это также прямой патч-корд. Рис. 8. Перекрестный кабель — разъемы T568A и T568B Если у вас есть кабель, подключенный в соответствии со стандартом T568A на одном конце и T568B на другом конце, то этот кабель является перекрестным кабелем (Рис. 8). Перекрестные кабели иногда имеют оранжевую или желтую оболочку, чтобы их было легче идентифицировать.
Вернуться к началу
Загрузить технический документ
Вернуться к началу
8. Глоссарий – Коммутационные шнуры Ethernet
РАЗЪЕМ 8P8C Соединительная вилка с 8 позициями и 8 проводниками
МЕТАЛЛИЧЕСКИЙ ЭКРАН В ОПЛЕТКЕ Высококачественный процесс производства кабеля, при котором некоторые пары проводников в многожильном кабеле обернуты металлической оплеткой для уменьшения перекрестных помех.
ПРОВОДНИКОВАЯ ПАРА Особая витая пара, обычно одна сплошного основного цвета, а другая основного цвета с белой полосой.
ПЕРЕКРЕСТНЫЕ КАБЕЛИ Обычно используются для соединения компьютеров в сети друг с другом.
ПЕРЕКРЕСТНЫЕ СВЯЗИ Когда электромагнитное поле, создаваемое одной парой, достаточно большое или сильное, чтобы перейти к расположению соседней пары, вызывая шум.
DCE «Оборудование для передачи данных». Компоненты взаимодействуют только путем пересылки данных.
DTE «Терминальное оборудование данных». Компоненты генерируют новые данные, считывая и обрабатывая полученные данные.
EMI «Электромагнитные помехи». Помехи, создаваемые другими проводящими парами внутри кабеля или расположенным рядом оборудованием.
ВНУТРЕННИЕ ДОМКРАТЫ Половина соединительной системы с половинным полом. При подключении к соответствующей штекерной вилке данные можно передавать по 8-проводному кабелю Ethernet от одного разъема к другому через 8 контактов разъема.
ЭКРАНИРОВАНИЕ ФОЛЬГОЙ Высококачественный процесс производства кабелей, при котором некоторые пары проводников в многожильных кабелях оборачиваются фольгой для уменьшения перекрестных помех.
FTP Кабель «фольгированная витая пара». FTP имеет ту же 4-парную (8-проводную) конфигурацию, что и кабель UTP, но использует цельный экран из металлической пленки, окружающий все 4 пары. Это дополнительное экранирование в сочетании со скручиванием пар проводов защищает от электромагнитных и радиочастотных помех, но неэффективно против перекрестных помех.
ВТУЛОЧНЫЕ ВИЛКИ Половина системы соединительных разъемов. При подключении к соответствующему разъему «мама» данные можно передавать по 8-проводному кабелю Ethernet от одного разъема к другому через его 8 контактов разъема
Мбит/с мегабит в секунду.
RFI «Радиочастотные помехи». Помехи, создаваемые другими проводящими парами внутри кабеля или расположенным рядом оборудованием.
ВИЛКА РАЗЪЕМА RJ-45 Обозначение Федеральной комиссии по связи (FCC) для зарегистрированного разъема с конфигурацией, аналогичной вилке разъема 8P8C.
ScTP Кабель «экранированная витая пара». ScTP имеет ту же 4-парную (8-жильную) конфигурацию, что и кабель UTP, но использует цельный кусок металлической пленки или экранирующей оплетки, окружающий все 4 пары. Это дополнительное экранирование в сочетании со скручиванием пар проводов защищает от электромагнитных и радиочастотных помех, но неэффективно против перекрестных помех.
ЖЕСТКАЯ ПРОВОДКА Одиночная сплошная жила, обычно состоящая из неизолированных медных проводов диаметром от 22 до 24 единиц AWG (американский калибр проводов).
ТОПОЛОГИЯ «ЗВЕЗДА» Топология, допускающая наличие только одного устройства на каждом конце провода, требующая повторителей для более чем двух устройств.
STP Кабель «экранированная витая пара». Там, где применяется как фольга, так и металлическая оплетка, максимальная устойчивость ко всем типам помех.
ПРЯМЫЕ КАБЕЛИ Стандартные соединительные кабели, обычно используемые для подключения компьютеров и других сетевых компонентов к разъемам настенной панели, а также для подключения разъемов настенной панели к гнездам «keystone» на коммутационных панелях.
МНОГОЖИЛЫЕ КАБЕЛИ Каждый отдельный провод состоит из пучка проволочных жил меньшего сечения внутри витых пар.
ТОПОЛОГИЯ Физический формат сети.
UTP Кабель «неэкранированная витая пара». Кабели UTP, наиболее распространенные в США сетевые кабели LAN, не используют никакого дополнительного электрического экранирования, вместо этого полагаясь на электрический баланс, обеспечиваемый их схемой подключения витой пары для предотвращения перекрестных помех между парами проводников и для устранения помех. EMI и RFI от внешних источников.
Power over Ethernet (PoE) — Satom
- Сообщение от Сатомы
- Категории Технический блог
- Дата 11 апреля 2019 г.
Этот урок PoE взят из нашего онлайн-курса «Основы ИТ-сетей», стоимость которого составляет всего 79,99 долларов США.
Power over Ethernet (PoE) сочетает в себе как передачу данных, так и передачу питания для удаленных устройств по одному кабелю, что устраняет необходимость прокладки отдельного кабеля Ethernet для питания устройства.
Технология PoE, все чаще используемая для телефонов VOIP, беспроводных точек доступа (WAP) и IP-камер, устраняет необходимость в ближайшей розетке для этих питаемых устройств и позволяет использовать один кабель для передачи данных и электропитания.
Основы ИТ-сети
USB также имеет эту возможность, PoE отличается тем, что подходит для кабелей длиной до 100 м и использует стандартный разъем RJ45 и сетевой кабель.
Питание PoE обеспечивается сетевым коммутатором/маршрутизатором или инжектором PoE.
Разводка кабеля Ethernet RJ45 для питания PoE
Как работает PoE?
Для сетевого кабеля передачи данных не требуются все 8 проводов, содержащихся в кабеле, для подключения данных. Таким образом, неиспользуемая пара проводов используется для передачи напряжения постоянного тока (DC) на конечное устройство.
Сетевой кабель Ethernet имеет 8 проводов, синий и бело-синий провода (контакты 4 и 5) используются для положительного напряжения (V+), а для отрицательного напряжения (V-) используются белые/коричневые и коричневые провода (контакты 7). и 8 на штекере RJ45).
Обучение работе с волоконной оптикой
Напряжение PoE составляет от 44 до 57 В постоянного тока. Обычно в большинстве устройств используется напряжение 48 В.
Существуют различные варианты PoE, и все они определены в стандарте IEEE 802.3af, первоначально разработанном в 2003 году. Теперь есть стандарт PoE, PoE+, обеспечивающий большую мощность для конечного устройства, PPoE и PPoE типа 4. В таблице ниже показаны различия между различными стандартами.
PoE Напряжение, мощность, сопротивление и типы кабелейСетевой кабель RJ45 Цветовой код
Обучение цифровому радио
Power over Ethernet (PoE) Часто задаваемые вопросы
Нужен ли Power over Ethernet (PoE) специальный кабель?
Нет, Power over Ethernet (PoE) сочетает в себе как передачу данных, так и передачу энергии для удаленных устройств по одному кабелю, что устраняет необходимость прокладывать отдельный кабель для питания устройства.
