Распиновка юсб кабеля по цветам: USB разъемы: виды, распиновка — самые полезные статьи в интернет-магазине радиодеталей и радиоэлектроники Electronoff

разъемы USB 2.0 и 3.0

Содержание

1. В чем заключаются преимущества универсальной последовательной шины?
2. Распиновка розетки USB 3.0 Micro AB
3. Виды USB разъемов – основные отличия и особенности
4. Особенности распайки кабеля на контактах разъемов
5. Классификация и распиновка
6. Чем отличается USB 3.0 Micro B от USB 3.0 Micro A
7. Микро и мини usb для мобильных телефонов
8. Распиновка мини USB

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

• Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
• Полноценно использовать технологию «Plug{amp}amp;Play», что упростило подключение и настройку периферии.
• Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
• Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
• Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Распиновка розетки USB 3.0 Micro AB

На рисунке ниже показан основной компонент, но он не единственный. Глядя на него, несложно догадаться, что он заметно отличается от micro-USB 3.0. Это не только дополнительное количество проводов и контактов, но и сама форма. Уже можно понять, что такой коннектор не получится вставить в гнездо micro-USB 2.0.

Контакты 1, 2, 3, 5 имеют то же назначение и совпадают по цветам с контактами micro-USB 2.0.Что касается остальных контактов, то они служат для скоростной передачи и приема данных (SuperSpeed). Цвета на рисунке совпадают со стандартными цветами в действительности. В таблице помещены не только цвета проводов и их назначение, но и название.

Разобравшись со штекерами, переходим к гнездам micro-USB 3. 0. Для начала рассмотрим гнездо USB 3.0 Micro B. Оно более усеченное в том смысле, что в него не удастся вставить штекер USB 3.0 Micro A. Цвета и назначение контактов у розетки такие же, как и у USB 3.0 Micro B штекера. Правда, не удивительно почему-то… Скорее всего потому, что это две части одного целого, и одно в другое вставляется. Но хоть и тиха украинская ночь, а табличка все же размещена под рисунком.

Уже по названию понятно, что гнездо USB 3.0 micro-AB универсально, так как подходит к обоим штепселям (Micro-A и Micro-B). Таким гнездом будут оснащены мобильные устройства. Думаю, что и таблицу размещать не стоит, поскольку разницу в распайке составляет только контакт ID (4). Поэтому ограничимся только визуальным рисунком, чтобы было понятно, что в это устройство можно вставить оба штекера (Micro-A и Micro-B).

Однако стоит добавить, что разъем такого типа применяется, только если устройство поддерживает стандарт On-The-Go (OTG). Такое гнездо можно использовать не только для соединений разъемов USB 3. 0 Micro-A и USB 3.0 Micro-B, но и таких разъемов, как USB 2.0 Micro-A либо USB 2.0 Micro-B. Ну а о том, что к гнездовому разъему USB 2.

0 Micro-AB не подойдут штекера USB 3.0 Micro и так понятно.Теперь, зная распиновку (распайку) micro-USB 3.0, а также всех остальных видов распиновки USB 3.0, можно смело приступать к изготовлению (или ремонту) всевозможных переходников USB 3.0. Чем мы и займемся в ближайшем будущем. Успехов в творчестве!

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

1. Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1.0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:

• Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
• Возможность подключения больше сотни различных устройств (с учетом хабов).
• Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
• Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

2. Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).

Наглядная демонстрация преимущества USB 2.0 над другими интерфейсами (скорость передачи 60 Мбайт в секунду, что соответствует 480 Мбит в секунду)

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже (порядка 30-35 Мбайт в секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных. Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй  модификации, то есть, она не стала удовлетворять текущие требования.

3. Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Разъемы USB 3.0 имеют характерный синий цвет

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Какими-то особыми технологическими нюансами пайка проводников кабеля на контактных площадках соединителей не отмечается. Главное в таком процессе – обеспечение соответствия цвета предварительно защищенных от изоляции проводников кабеля конкретному контакту (пину).

Цветовая маркировка проводников внутри кабельной сборки, используемой для USB интерфейсов. Сверху вниз показана, соответственно, цветовая раскраска проводников кабелей под спецификации 2.0, 3.0 и 3.1

Также, если осуществляется распайка модификаций устаревших версий, следует учитывать конфигурацию соединителей, так называемых – «папа» и «мама».

Проводник, запаянный на контакте «папы» должен соответствовать пайке на контакте «мамы». Взять, к примеру, вариант распайки кабеля по контактам USB 2.0.

Используемые в этом варианте четыре рабочих проводника, как правило, обозначены четырьмя разными цветами:

• красным;
• белым;
• зеленым;
• черным.

Соответственно, каждый проводник подпаивается на контактную площадку, отмеченную спецификацией разъема аналогичной расцветки. Такой подход существенно облегчает работу электронщика, исключает возможные ошибки в процессе распайки.

Аналогичная технология пайки применяется и к разъемам других серий. Единственное отличие в таких случаях – большее число проводников, которые приходится паять. Чтобы упростить себе работу, удобно использовать специнструмент – надежный паяльник для пайки проводов в домашних условиях и стриппер для снятия изоляции с концов жил.

Независимо от конфигурации соединителей, всегда используется пайка проводника экрана. Этот проводник запаивается к соответствующему контакту на разъеме, Shield – защитный экран.

Нередки случаи игнорирования защитного экрана, когда «специалисты» не видят смысла в этом проводнике. Однако отсутствие экрана резко снижает характеристики кабеля USB.

Поэтому неудивительно, когда при значительной длине кабеля без экрана пользователь получает проблемы в виде помех.

Распайка соединителя двумя проводниками под организацию линии питания для устройства донора. На практике используются разные варианты распаек, основываясь на технических потребностях

Распаивать кабель USB допускается разными вариантами, в зависимости от конфигурации линий порта на конкретном устройстве.

К примеру, чтобы соединить одно устройство с другим с целью получения только напряжения питания (5В), достаточно спаять на соответствующих пинах (контактах) всего две линии.

Особенности распайки кабеля на контактах разъемов

Описание	Цвет провода	Название	Вывод
5В	Красный	VBUS	1
Данные —	Белый	D —	2
Данные	Зеленый	D	3
OTG	—	ID	4
Общий	Черный	GND	5
Передача —	Синий	StdB SSTX —	6
Передача	Желтый	StdB SSTX	7
Земля	Земля	GND DRAIN	8
Прием —	Фиолетовый	StdB SSRX —	9
Прием	Оранжевый	StdB SSRX	10

Если сравнить распиновку USB 3. 0 Micro B с распиновкой USB 3.0, то можно заметить, что добавился еще один контакт. Во всех типах разъемов контакт №4 (пин) отвечает за идентификацию устройств, способных соединяться друг с другом без участия компьютера (on the go). Невольно возникает вопрос о том, что раз есть USB 3.0 Micro-B, то должен быть и коннектор USB 3.0 Micro-A. Есть ли такой тип разъема, и чем он отличается от USB 3.0 Micro-B, сейчас будем разбираться.

Описание	Цвет провода	Название	Вывод
5В	Красный	VBUS	1
Данные USB 2.0	Белый	D —	2
	Зеленый	D	3
OTG	—	ID	4
Общий	Черный	GND	5
Super Speed передача ( и -)	Синий	StdA SSTX —	6
	Желтый	StdA SSTX	7
Земля	Земля	GND DRAIN	8
Super Speed прием	Фиолетовый	StdA SSRX —	9
	Оранжевый	StdA SSRX	10

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:

• А – это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. При помощи такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т.д. Данные соединения полностью совместимы в между начальной версией и вторым поколением. С последней модификацией совместимость частичная, то есть устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот.
  Разъемы типа А
• B – штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильных телефонов, цифровых фотоаппаратов и т.д.). Чтобы исправить ситуации были приняты две стандартные уменьшенные модификации типа В: мини и микро ЮСБ.

Заметим, что такие конвекторы совместимы только между ранними модификациями.

Различные модели разъемов типа В

Помимо этого, существуют удлинители для  портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» – «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.

Шнур-удлинитель для порта USB

Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

А — это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. При помощи такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т. д. Данные соединения совместимы между начальной версией и вторым поколением. С последней модификацией совместимость частичная, то есть устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот.

B — штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильных телефонов, цифровых фотоаппаратов и т. д.). Чтобы исправить ситуацию были приняты две стандартные уменьшенные модификации типа В: mini и micro USB.

Отметим, что такие конвекторы совместимы только между ранними модификациями.

Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором — гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку, не залезая под стол к системному блоку.

Чем отличается USB 3.0 Micro B от USB 3.0 Micro A

На рисунке ниже приведены оба вида «штепселей» USB 3.0 Micro и даже с размерами. Как видно из рисунка, основным отличием является форма разъема. У USB 3.0 Micro B края более срезаны, чем у USB 3.0 Micro A. Стало быть, штекер USB 3.0 Micro A не имеет возможности быть вставленным в любое гнездо micro-USB 3.0.

Теперь о четвертом контакте (ID). Стоит дополнить, что четвертый контакт (пин) в разъеме USB 3.0 Micro B не задействован. Но это в вилке Micro-B. В розетках контакт №4 будет использован для режима хост/клиент. Также в таблице не указана оплетка (Shell), являющаяся экраном разъема, но это уже как само собой…

Микро и мини usb для мобильных телефонов

Как видно из рисунка, это соединение на 5 pin. Как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение, цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Для начала приведем распайку для данной спецификации.

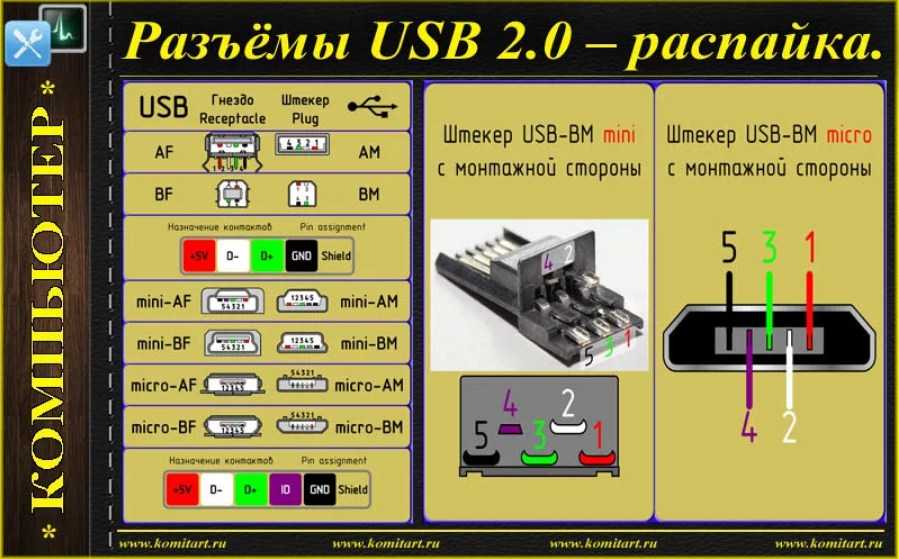

Распайка разъема микро USB v 2.0

Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы  четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3. 0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов.

Разводка разъема микроUSB для версии 3.0

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

• 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ , соответственно).
• 8 – масса для высокоскоростных информационных каналов.
• 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX , соответственно).

Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».

Распайка микро-USB  производится в следующем порядке:

• Контакт № 1 красного цвета. Через него подается напряжение.
• Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
• Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
• Контакт № 5 черного цвета является нулевым проводом.

Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.

В настоящее время все мобильные устройства и настольные электрические приборы имеют в своем арсенале порты для передачи данных. Современные гаджеты могут не только обмениваться информацией через USB или micro-USB, но и осуществлять зарядку аккумуляторов. Для того, чтобы провести грамотную распиновку контактов, для начала нужно изучить схемы и цвета распайки проводов.

Все современные мобильные телефоны заряжаются через мини и микроконнекторы от собственного зарядного устройства. Распиновка мини и микроконнекторов рассматривалась нами выше.

Теперь поговорим о том, почему случается так, что вроде бы зарядное устройство по своим параметрам (напряжению и току зарядки) подходит, и разъём от вашего телефона хорошо стыкуется к нему, однако зарядное устройство не «родное» – и зарядка не идёт. Почему?

Дело в некоторых отличиях распиновки мини и микроразъёмов телефонов, вставляемых в зарядное устройство.

К примеру, такие гаджеты, как HTC , Philips , Samsung , а также Nokia и LG признают зарядное устройство за свое, если 2 и 3 контакт в разъёме закорочены. Соединив эти контакты в коннекторе AF устройства зарядки, вполне можно пользоваться им для зарядки данных видов телефонов.

Аппараты фирмы Motorola «потребуют» установки резистора, номиналом 200 килоОм между 4 и 5 контактами. Без него аппарат заряжается очень медленно.

Резюмируя сказанное, можно сделать заключение, что при ремонте кабелей к вашим любимым гаджетам, важно знать распиновку разъёмов, чтобы правильно распаять кабельные провода, и тогда ваши электронные «друзья» будут служить вам долго.

Распиновка мини USB

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.

Распиновка разъема мини USB

Как видите, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т.д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядника для мобильного телефона. Также необходимо заметить, что производители такой «эксклюзивной» продукции не спешат рассказывать, как выполнена распиновка USB в таких контакторах. Но, как правило, эту информацию несложно найти на тематических форумах.

Как видите, распайка штекера и гнезда практически идентична микро USB, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т. д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядного для мобильного телефона.

Краткое введение в цветовой код USB (USB-провод и порт)

• Мастер разделов
• Магия разделов
• Краткое введение в цветовой код USB (провод USB и порт)

Аманда | Подписаться | Последнее обновление 24 ноября 2020 г.

Возможно, вы заметили, что USB-порты и провода внутри USB-кабеля имеют разные цвета. Вы знаете, что означают эти цвета? В этой статье, разработанной MiniTool Partition Wizard, вы получите некоторую информацию о цветовом коде USB.

Если вы внимательно наблюдали, то должны знать, что провода внутри кабеля USB имеют разные цвета, и цвета портов/разъемов USB также различаются. Знаете ли вы, что обозначают эти цвета? Почему существует другой цветовой код USB?

Ну, все, что вам нужно знать о цветовом коде USB для проводов и портов USB, отображается в следующем содержании. Просто продолжайте читать, чтобы получить дополнительную информацию.

Часть 1. Цветовой код USB-провода

Обычно внутри USB-кабеля имеется четыре провода. Два провода используются для питания и еще два для дифференциальных последовательных сигналов данных (передача данных). Но USB 3.0 использует всего десять проводов, добавляя две дополнительные дифференциальные пары (каждая содержит по три провода). Таким образом, USB 3.0 обеспечивает передачу данных со скоростью SuperSpeed, которая намного быстрее, чем USB 2.0. Узнайте больше о USB 2.0 и USB 3.0.

После снятия внешнего экрана USB-кабеля вы можете увидеть оголенные провода разных цветов. А эти цвета говорят о разном назначении проводов USB. Обычно существует 4 стандартных цвета проводов USB: красный , черный , белый и зеленый .

Значения этого цветового кода USB-провода:

• Красный : Красный провод используется для передачи положительно заряженной электроэнергии. Он имеет постоянный ток 5В.
• Черный : Черный провод — это провод заземления.
• Белый : Белый провод используется для положительных данных (D+).
• Зеленый : Провод зеленого цвета используется для отрицательных данных (D-).

Иногда в некоторых USB-проводах можно встретить другой набор цветов: оранжевый , белый , зеленый , синий . В этом случае все немного иначе:

• Оранжевый провод работает так же, как и красный.
• Белый работает как провод заземления.
• Зеленый провод передает D+.
• Синий провод передает D-.

Узнав о цветовом коде USB-кабеля, вы можете снять кожу с USB-кабеля и исправить его самостоятельно, когда с USB-кабелем возникнут определенные проблемы, вместо замены на новый.

Часть 2. Цветовой код порта USB

Точно так же порты и разъемы USB часто имеют цветовую кодировку, чтобы различать их различные функции и версии USB. По цветовому коду USB для USB-порта и разъемов вы можете определить тип USB-подключения вашего устройства и определить тип конкретного USB-разъема.

Вот некоторые часто используемые цветовые коды портов USB:

• Белый : Этот цвет обычно встречается на USB 1.x типа A или типа B, а некоторые белые разъемы также совместимы с USB 2.x.
• Черный : обычно этот цвет используется для USB 2. x с пометкой «Hi-Speed».
• Синий : это спецификация USB, выпущенная в 2000 году. Она определяет новый режим SuperSpeed ​​и используется для USB 3.x типа A или типа B.
• Бирюзово-синий : Этот цвет определяет режим SuperSpeed+, а разъем USB этого цвета обеспечивает гораздо более высокую скорость передачи данных. Он также используется для USB типа A или типа B.
• Зеленый : Этот цвет обычно используется в Qualcomm Quick Charge и некоторых USB типах A или B.
• Фиолетовый : этот цвет используется только в разъемах типа A или USB-C и используется в Huawei SuperCharge.
• Желтый или красный : Эти цвета используются только в портах. Этот тип портов обычно используется в режиме сильного тока или в режиме сна и зарядки.
• Оранжевый : Его также можно найти только в портах. Порты Orange в основном используются в промышленном оборудовании для разъемов с высоким уровнем удержания.

Какого цвета разъемы или порты на вашем устройстве? Надеемся, что краткое введение в цветовой код USB поможет вам лучше узнать свое USB-устройство.

Статья по теме: Если ваш порт USB не работает, доступны эти решения

• Facebook
• Твиттер
• Линкедин
• Реддит

Об авторе

Комментарии пользователей :

Руководство

по различным цветовым кодам USB-кабелей. Что означает каждый цвет?

16 марта 2023 г. 31 декабря 2022 г. by Asad Ali

Соединяется ли красный провод с черным …

Пожалуйста, включите JavaScript

Соединяется ли красный провод с черным или белым? [Куда подключить красный провод]

Многие вещи вокруг нас имеют цветовую кодировку, чтобы избежать письменного описания объекта, поскольку для кодирования объекта легко использовать один цвет или набор цветных полосок.

Возможно, вы задавались вопросом, имея дело с кабелем USB, имеющим в себе провода разного цвета. Эти провода обычно красного, зеленого, белого и черного цвета, но эти цвета могут различаться в разных версиях USB-кабелей.

Вкратце, цветовые коды USB-кабеля : белый и зеленый провода в этом кабеле — это провода для передачи данных, а красный и черный — провода питания для отключения питания.

Далее в этой статье мы увидим разные версии кабелей и то, как цветовые коды меняются от версии к версии.

Содержание

Хорошо! Каждый из нас знает о кабелях USB, потому что эти кабели очень часто используются в различных электронных разъемах для разных целей. Будь то мобильный зарядный кабель, кабель камеры, светодиодный кабель, кабель принтера или разъем для электронного гаджета, многие из них используют USB-кабели.

USB означает «универсальная последовательная шина», и USB-кабель используется для подключения устройства к зарядному устройству или USB-порту компьютера. Это не только вариант, так как причин может быть больше.

Кабели USB стали универсальными в своем использовании. Эти кабели состоят из разъема USB на одной стороне и другого разъема на другой стороне, например, типа C или мини-разъема. Он может быть любого типа.

Когда вы откроете USB-кабель, вы увидите внутри этого кабеля 3, 4 или пять проводов разного цвета. Эти цвета используются для кодирования проводов USB, и эти цвета не всегда совпадают в каждом кабеле USB.

3-жильный кабель USB

Кабель USB с тремя цветными проводами означает, что этот кабель может заряжать устройство только потому, что он имеет три провода: один для подключения +ve, другой для — ve соединение питания и последний провод заземления.

Теперь переходим к различным цветовым кодам 3-проводного USB-кабеля:

• Один провод — это плюсовой провод питания для подачи 5 В постоянного тока. Это может быть провод красного, оранжевого или желтого цвета. Он может быть белого или серого цвета
• Третий провод для заземления. Как только вы определите первые 2 провода питания, вы сможете найти третий провод заземления.

4-жильный USB-кабель

Чаще всего USB-кабели имеют 4 провода разных цветов и по этим кабелям можно передавать как данные, так и питание. Два провода — это провода питания, а два других провода — для передачи данных. Цветовой код этих проводов:

• Первый плюсовой провод питания может быть оранжевым, красным или желтым серый цвет
• Третий провод — это +ve data wire +D, который будет белого или зеленого цвета, но имейте в виду, что никакие два провода не могут быть одного цвета
• Четвертый провод, который составляет -d, будет иметь синий или зеленый

4 Провод USB Кабель

ПРИМЕЧАНИЕ. в некоторых случаях это провод данных -ve. Имейте в виду, что в сочетании синего и зеленого зеленый будет +ve, а синий будет -ve, а в случае белого и зеленого белый провод всегда будет плюсовым проводом данных.

5-жильный кабель USB

Некоторые кабели USB имеют внутри пять проводов. В этом случае вы должны сначала найти провода питания, а затем вы должны найти провода данных, тогда оставшийся 5-й провод будет проводом заземления. Такие типы USB-кабелей поставляются с принтерами.

Вы можете использовать приведенную выше таблицу цветовых кодов 4 проводов, чтобы найти первые четыре провода, а пятый будет вашим заземляющим проводом.

Предотвращение ловушек: всегда трудно найти и найти правильные провода, особенно если у вас есть кабель, который имеет комбинацию из 4-5 проводов, поэтому вы должны использовать цветовую маркировку проводов, чтобы избежать неисправности в выборе правильных проводов для подключения. Как правило, красный провод указывает на положительный провод питания, и он всегда будет считаться положительным. Зеленый для заземления Желтый и синий для питания, Белый и серый для нейтрали И черный для питания, но в некоторых случаях, когда красный появляется с черным, черный будет нейтральным.

Есть ли разница между цветовым кодом кабеля типа C и цветовым кодом USB-кабеля для зарядки?

Разница заключается в форме разъемов, поскольку USB-кабель для зарядки состоит из разъема USB с одной стороны и разъема типа c с другой, поэтому кабель будет одинаковым для подключения этих двух разъемов.

Имеют ли 4- и 5-проводные USB-кабели один и тот же цветовой код?

Может и не быть! Схема цветового кода может различаться для разных кабелей. Даже два USB-кабеля с 4 проводами могут иметь просто разную цветовую кодировку проводов.

В чем разница между цветовыми кодами USB-кабеля и цветовыми кодами портов USB?

Цветовой код USB-кабеля указывает на различные провода в кабеле и сообщает пользователям, какой провод для какой цели .
