Где находится блок предохранителей в автомобиле. Как устроена схема блока предохранителей. Для чего нужны предохранители в машине. Как правильно заменить предохранитель в авто.
Расположение блока предохранителей в автомобиле
Блок предохранителей является важным элементом электрооборудования любого автомобиля. Он обеспечивает защиту электрических цепей от перегрузок и коротких замыканий. Но где же находится этот блок?
Основной монтажный блок с предохранителями обычно располагается в салоне автомобиля. Его типичное местонахождение:
- Слева от рулевой колонки
- Внизу приборной панели
- Под перчаточным ящиком
Дополнительный блок предохранителей и реле часто устанавливается в моторном отсеке, как правило, с левой стороны. Рядом с ним может находиться еще один блок с предохранителями малой мощности.
Схема и устройство блока предохранителей
Схема блока предохранителей имеет важное значение для диагностики и ремонта электрооборудования автомобиля. Как же она устроена?
Типичный блок предохранителей включает в себя:
- Корпус из пластика с гнездами для предохранителей
- Сами предохранители различного номинала
- Реле для управления мощными потребителями
- Схему расположения предохранителей на крышке блока
Предохранители имеют компактные размеры и оснащены штыковыми контактными клеммами для легкого извлечения. Их корпус выполнен из прозрачного пластика, что позволяет визуально определить перегоревший предохранитель.
Назначение предохранителей в автомобиле
Для чего нужны предохранители в машине? Их основные функции:
- Защита электрических цепей от перегрузок
- Предотвращение короткого замыкания
- Защита электрооборудования от повреждений
- Снижение риска возгорания при неисправностях
Каждый предохранитель защищает определенную цепь или группу потребителей. Например, могут быть отдельные предохранители для фар, стеклоподъемников, аудиосистемы и т.д.
Как проверить и заменить предохранитель
Если какой-то электроприбор в машине перестал работать, первым делом стоит проверить соответствующий предохранитель. Как это сделать?
- Найдите нужный предохранитель по схеме на крышке блока
- Извлеките его с помощью специального пинцета
- Осмотрите на просвет — если перемычка перегорела, предохранитель нужно заменить
- Установите новый предохранитель того же номинала
Важно использовать предохранители с правильным значением силы тока. Установка предохранителя большего номинала может привести к повреждению электрооборудования.
Особенности расположения предохранителей в разных марках авто
Схема и расположение блока предохранителей могут отличаться в зависимости от марки и модели автомобиля. Какие есть особенности?
- В автомобилях BMW блок часто находится в багажнике
- В Mercedes-Benz может быть несколько блоков в разных местах
- В Audi блок нередко размещен под сиденьем водителя
- В Ford и Chevrolet обычно используется стандартное расположение под приборной панелью
Точное расположение блока предохранителей всегда указано в руководстве по эксплуатации конкретного автомобиля.
Распространенные проблемы с предохранителями
Какие неисправности чаще всего связаны с предохранителями в автомобиле?
- Частое перегорание одного и того же предохранителя — признак неисправности в защищаемой цепи
- Окисление контактов в гнездах предохранителей
- Неправильная установка предохранителей неподходящего номинала
- Повреждение пластикового корпуса блока
При регулярном перегорании предохранителей рекомендуется обратиться в автосервис для диагностики электрооборудования.
Модернизация блока предохранителей
Можно ли как-то улучшить штатный блок предохранителей? Вот несколько вариантов модернизации:
- Установка дополнительного блока для новых потребителей
- Замена обычных предохранителей на автоматические
- Использование предохранителей повышенной надежности
- Монтаж светодиодной индикации перегоревших предохранителей
Однако любые изменения в электросистеме автомобиля должны выполняться квалифицированными специалистами.
Какие бывают типы предохранителей?
В современных автомобилях используются различные типы предохранителей:
- Ножевые (лезвийные) — самые распространенные
- Цилиндрические стеклянные
- Керамические
- Автоматические (с возможностью перезагрузки)
Ножевые предохранители маркируются разными цветами в зависимости от номинального тока. Это упрощает их подбор при замене.
Как часто нужно проверять предохранители?
Регулярная проверка предохранителей поможет предотвратить многие проблемы с электрооборудованием автомобиля. Рекомендуемая периодичность:
- Визуальный осмотр — раз в 6 месяцев
- Проверка работоспособности — раз в год
- После установки нового электрооборудования
- При появлении проблем с электрикой
Своевременная диагностика и замена неисправных предохранителей продлит срок службы электросистемы вашего автомобиля.
Схема блока предохранителей
Важными элементами электрооборудования всех автомобилей являются плавкие вставки, предохранители и прерыватели, обеспечивающие надежную защиту контактных цепей. Наиболее важным узлом служит схема блока предохранителей, основной монтажный блок которой устанавливается в салоне автомобиля, как правило, слева от рулевой колонки, внизу панели приборов. Дополнительный монтажный блок, где размещаются предохранители и реле, устанавливается с левой стороны внутри моторного отсека. Рядом с ним расположен блок предохранителей с низко амперными характеристики.
Назначение предохранителей
Назначение заключается в защите одного или сразу нескольких электрических контуров. К крышке монтажного блока, с ее внутренней стороны приклеивается ярлык, на котором указана схема их расположения. Для того, чтобы в монтажном блоке разместилось максимальное количество электропредохранителей, их конструкция имеет компактные размеры. Они оборудованы контактными клеммами штыкового типа, которые легко извлекаются вручную из собственных гнезд.
В том случае, когда какие-либо потребители электроэнергии перестают функционировать, необходимо сразу же проверить работоспособность предохранителя, соответствующего данному прибору. В этом случае, при включенном зажигании, при помощи специальной индикаторной лампы проверяются клеммы в открытом виде.
Если при подключении к клемме лампа включается, это означает, что предохранитель находится в рабочем состоянии. В том случае, когда питание подается только со стороны подачи напряжения, означает выход предохранителя из строя. Для того, чтобы определить работоспособность защитной перемычки, достаточно взглянуть на корпус, изготовленный из прозрачного пластика или пластмассы. Таким образом, перегоревшая перемычка очень легко определяется.
Замена блока предохранителей
Когда производится замена необходимо строго следить за тем, чтобы новый защитный элемент полностью соответствовал тому типу, который должен использоваться. Это связано с тем, что визуально похожие электропредохранители могут иметь различное значение номинального напряжения.
Все электрические цепи, нуждающиеся в защите, обладают различными рабочими параметрами, поэтому электропредохранители должны соответствовать определенной силе тока. В противном случае, могут наступить серьезные негативные последствия, вплоть до возгорания отдельных узлов. Все необходимые параметры наносятся на пластмассовый корпус предохранителя.
Поэтому необходимо обращать внимание на последующую работу замененного элемента. Если замененный предохранитель не работает, следует выяснять причину перегрузки в самой цепи. Во многих случаях, причиной поломки может быть короткое замыкание, возникающее из-за повреждения изоляции проводки.
Монтажные блоки (расположение предохранителей)
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.
Мощные потребители тока
подключены через реле Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в подкапотном пространстве.
В подкапотном пространстве монтажный блок предохранителей и реле (рис. 10.1) установлен с правой стороны по направлению движения автомобиля. В табл. 10.1 указано назначение предохранителей, плавких вставок и реле (их номера даны на рисунке), но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать
В салоне монтажный блок предохранителей и реле (рис. 10.2) расположен в левой части панели приборов под ящиком для мелких предметов. Назначение предохранителей и реле указано в табл. 10.2.

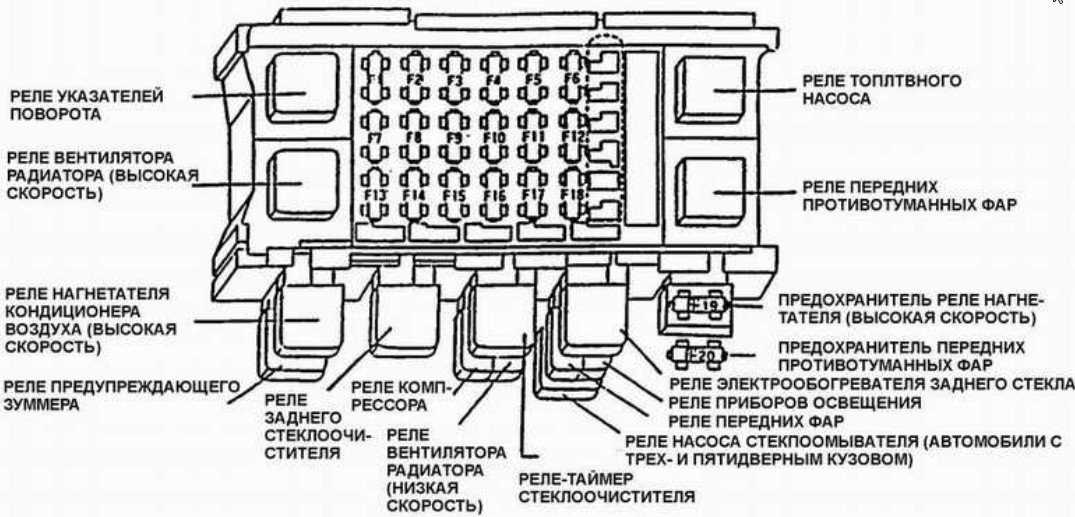

Рис. 10.1. Обозначение предохранителей, плавких вставок и реле в монтажном блоке, располо женном в подкапотном пространстве.
Рис. 10.2. Обозначения предохранителей и реле в монтажном блоке, расположенном в салоне.
1.
Для получения доступа к предохранителям монтажного блока, расположенного в подкапотном пространстве, откройте капот и выверните винты фиксаторов крепления крышки отсека монтажного блока.
Примечание
Так расположены винты фиксаторов крепления крышки отсека монтажного блока.
2. Утопите отверткой сердечник фиксатора…
3. …и извлеките фиксатор из отверстия в крышке.
4, Преодолевая усилие фиксаторов, отсоедините от крышки отсека монтажного блока резиновый уплотнитель короба воздухопритока…
5. …после чего снимите крышку отсека монтажного блока.
6. Отожмите фиксатор.
7. ..и снимите крышку монтажного блока.
8. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
Примечание
На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей.
Здесь же находятся запасные предохранители различных номиналов.
Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
9. Достаньте из гнезда монтажного блока специальный пластмассовый пинцет…
10. …и сего помощью извлеките заменяемый предохранитель.
11. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
12 При необходимости извлеките реле…
13. …или плавкую вставку, покачивая их из стороны в сторону.
14. Установите детали в порядке, обратном снятию.
15. Для получения доступа к предохранителям монтажного блока, расположенного в салоне, откройте ящик для мелких предметов.
.
16. ..потяните ящик вверх и извлеките его из панели приборов, отсоединив пружину.
17. Выясните причину перегорания предохранителя (плавкой вставки) и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель.
18. Замените перегоревший предохранитель, плавкую вставку или реле таким же способом, как и в монтажном блоке, расположенном в подкапотном пространстве (см. пп, 9-13).
Примечание
В специальных гнездах монтажного блока расположены запасные предохранители А различных номиналов и специальный пинцет Б для замены предохранителей.
19. Установите детали в порядке, обратном снятию.
