Что такое распределительная коробка и для чего она нужна

Распределительная коробка — это важный элемент электропроводки, который позволяет соединять и разветвлять электрические провода. Основные функции распределительной коробки:

• Равномерное распределение электроэнергии между потребителями
• Обеспечение пожарной безопасности за счет изоляции соединений проводов
• Защита мест соединения проводов от механических повреждений
• Возможность легкого доступа для ремонта и обслуживания проводки
• Эстетичный внешний вид электропроводки

Без распределительных коробок пришлось бы тянуть отдельный провод от электрощита к каждому потребителю, что привело бы к большому расходу кабеля и усложнило монтаж. Поэтому использование распредкоробок — это экономичное и рациональное решение при монтаже электропроводки.

Виды распределительных коробок

Распределительные коробки различаются по нескольким параметрам:

По способу монтажа:

• Встраиваемые — устанавливаются в специально подготовленные ниши в стене
• Накладные — крепятся на поверхность стены

По материалу изготовления:

• Пластиковые — легкие, устойчивы к коррозии, хорошие диэлектрики
• Металлические — прочные, огнестойкие, подходят для ответственных объектов

По форме:

• Круглые — для небольшого количества проводов
• Квадратные
• Прямоугольные — для большого количества проводов

По степени защиты:

• IP20-IP30 — для сухих помещений
• IP55 — для влажных помещений
• IP65-IP68 — для наружного монтажа

Размер коробки выбирается в зависимости от количества и сечения проводов. Стандартный размер для квартиры — 100x100x50 мм.

Как правильно выбрать распределительную коробку

При выборе распределительной коробки нужно учитывать следующие факторы:

• Способ прокладки проводки — открытый или скрытый
• Материал стен и перекрытий
• Условия эксплуатации — влажность, температура
• Количество и сечение проводов
• Требуемая степень защиты

Для скрытой проводки в квартире оптимально подойдут пластиковые встраиваемые коробки IP30-IP55. Для наружного монтажа лучше использовать накладные металлические коробки с высокой степенью защиты IP65-IP68.

Монтаж распределительной коробки

Установка распределительной коробки выполняется в несколько этапов:

1. Разметка места установки коробки на стене
2. Подготовка ниши в стене (для встраиваемых коробок)
3. Крепление коробки к стене с помощью саморезов или гипса
4. Ввод проводов через боковые отверстия
5. Соединение проводов внутри коробки
6. Проверка надежности соединений
7. Закрытие коробки крышкой

Распределительные коробки обычно устанавливают на расстоянии 10-30 см от потолка. Важно обеспечить свободный доступ к крышке коробки для обслуживания.

Способы соединения проводов в распределительной коробке

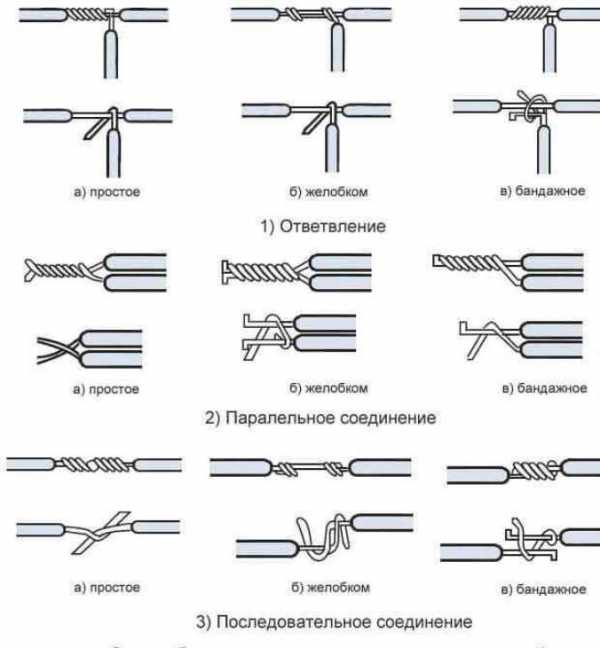

Существует несколько способов соединения проводов в распределительной коробке:

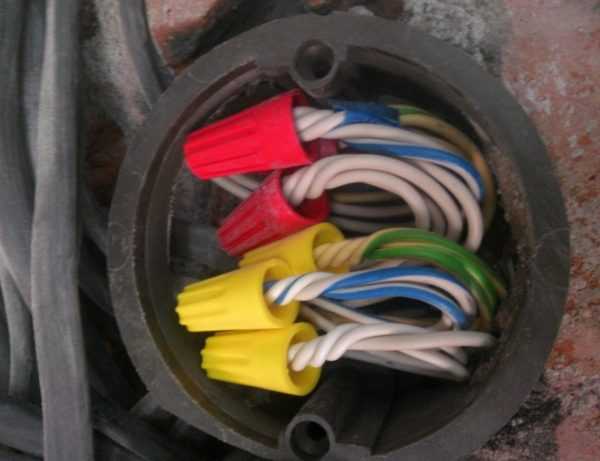

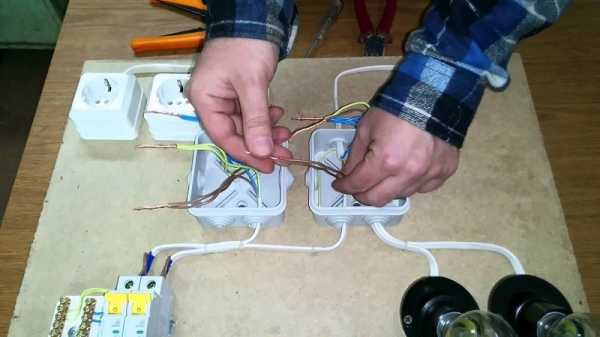

Скрутка

Самый простой способ, но наименее надежный. Зачищенные концы проводов скручиваются между собой и изолируются изолентой или специальными колпачками.

Пайка

Более надежный способ. Скрученные провода дополнительно пропаиваются оловом для лучшего контакта.

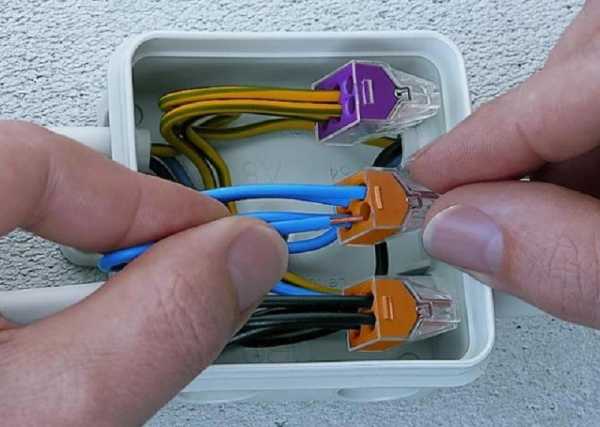

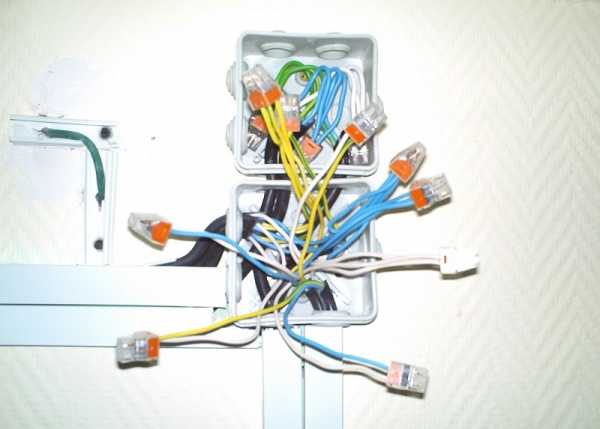

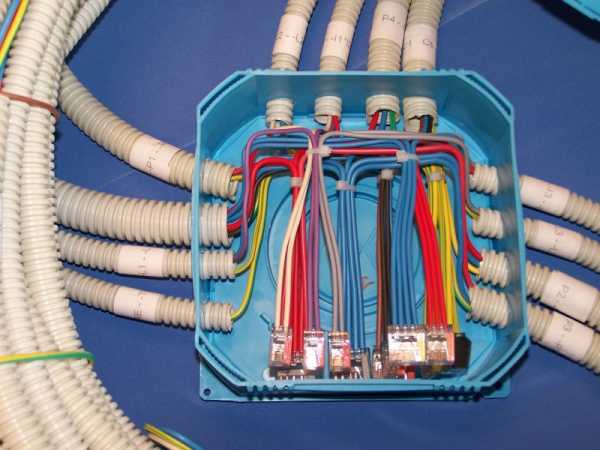

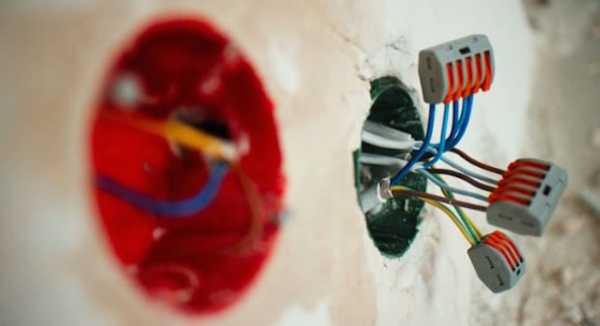

Клеммные соединители

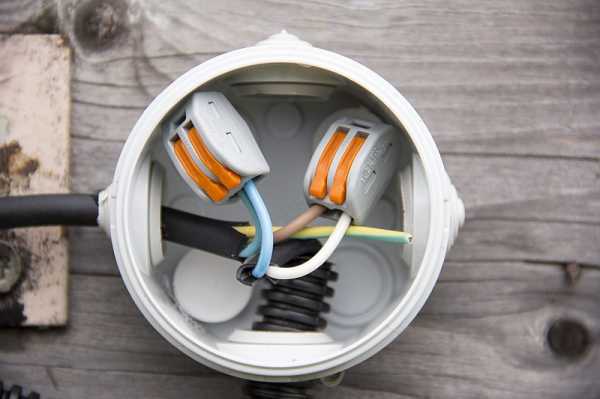

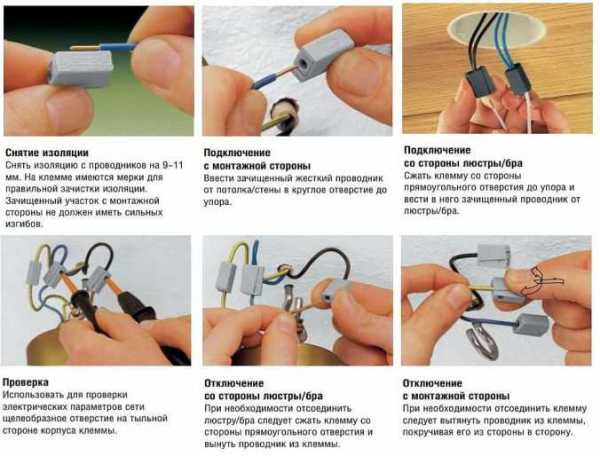

Удобный и надежный способ. Провода зажимаются в специальных клеммниках с винтовым или пружинным зажимом.

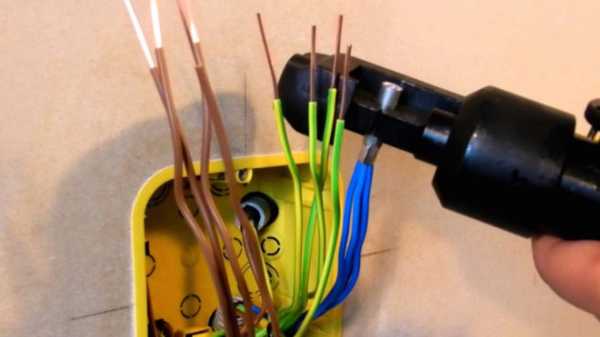

Опрессовка

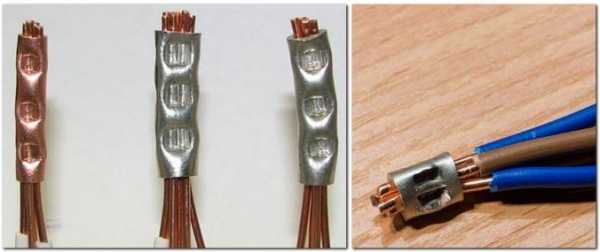

Провода соединяются с помощью специальных гильз, которые обжимаются пресс-клещами.

Сварка

Самый надежный, но и самый сложный способ. Применяется для соединения алюминиевых проводов большого сечения.

При соединении медных и алюминиевых проводов нужно использовать только клеммные соединители.

Меры безопасности при работе с распределительными коробками

При монтаже и обслуживании распределительных коробок необходимо соблюдать следующие правила безопасности:

• Работы проводить только при полностью обесточенной электросети
• Использовать инструменты с изолированными ручками
• Применять средства индивидуальной защиты (диэлектрические перчатки, коврики)
• Не допускать соединения проводов разного сечения и материала напрямую
• Тщательно изолировать все соединения
• Не перегружать коробку большим количеством проводов
• Проверять надежность всех соединений перед закрытием коробки

Соблюдение этих простых правил позволит обеспечить безопасность и надежность электропроводки на долгие годы.

Заключение

Распределительная коробка — незаменимый элемент современной электропроводки. Правильный выбор и грамотный монтаж распредкоробок позволяет создать надежную и безопасную систему электроснабжения в доме или квартире. При работе с электропроводкой важно соблюдать все меры предосторожности и при необходимости обращаться к квалифицированным специалистам.

Распределительная коробка для электропроводки виды: монтаж своими руками

Монтаж распределительной коробки в квартире является важным этапом электропроводки, благодаря ей происходит равномерное распределение электрического тока к точкам – потребителям электричества (светильники, розетки, выключатели). Грамотно смонтированная коробка обеспечивает стопроцентное бесперебойное использование электропроводки. По внешним признакам распредкоробка представляет собой конструкцию из металла или пластика с отверстиями по бокам. От коробки отходят провода, которые обеспечивают током все важные электрические приборы.

Для чего нужна распределительная коробка?

Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.

Распределительные коробки выполняют несколько важных функций в жилых помещениях:

• обеспечение пожарной безопасности;
• создание эстетичного вида в квартире.

Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.

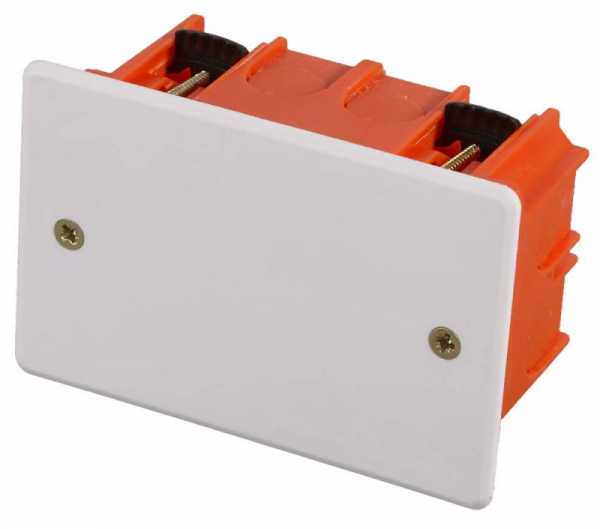

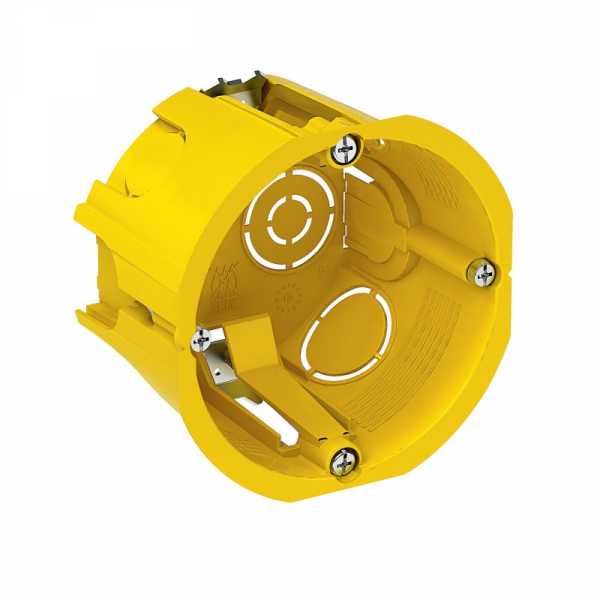

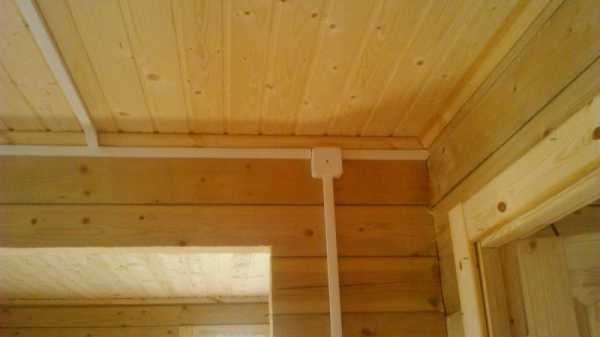

По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.

Основная функция распределительной коробки

Распределительная коробка позволяет сократить затраты на провода. Если бы её не было, каждый прибор потребления электроэнергии соединялся бы отдельным кабелем. Отсутствие коробки предусматривает увеличение каналов укладки проводов, а визуально это смотрится неэстетично.

Преимущество использования распределительных коробок неоспоримо, и грамотно проведенное соединение проводов обеспечит безопасность помещений. Данное устройство изолирует точки соприкосновения от воздействия горючих материалов стены.

Удобство использования коммутационной коробки обеспечивает легкость в проведении ремонта. Основная функция коробки заключается в том, что за счет неё происходит равномерное распределение электроэнергии по местам расположения основных потребителей. К тому же, такие конструкции коммутационных коробок предполагают добавление новых веток электросетей к уже имеющемуся проводу в случаях необходимости.

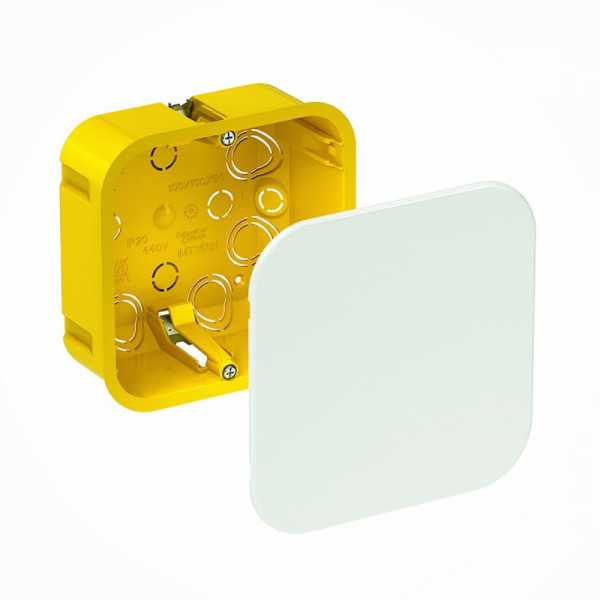

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

• накладные, которые устанавливаются снаружи на стену;
• внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

1. Пластик.
2. Металл.

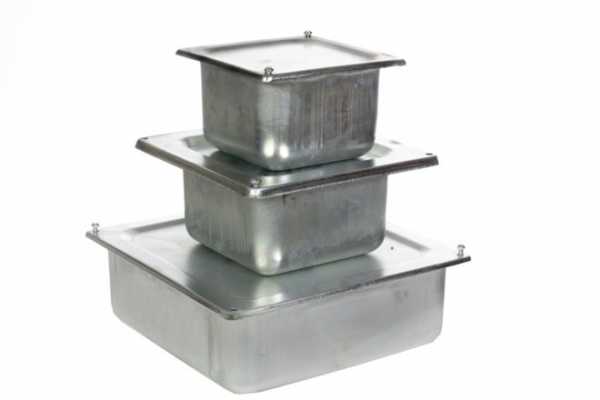

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

• завинчивающаяся крышка;
• водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

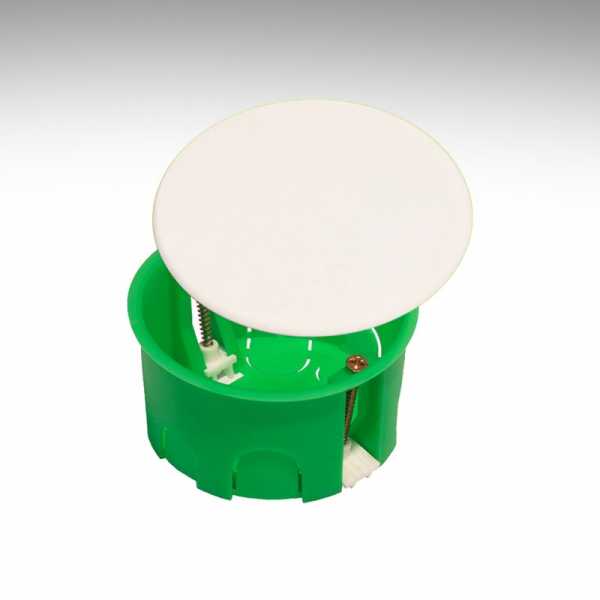

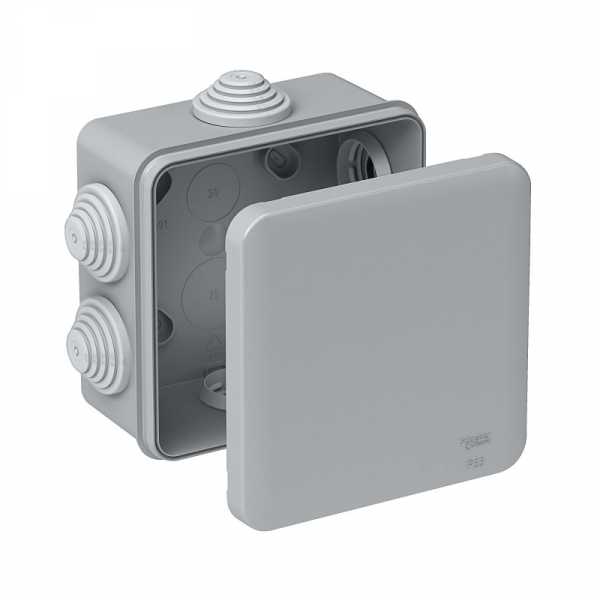

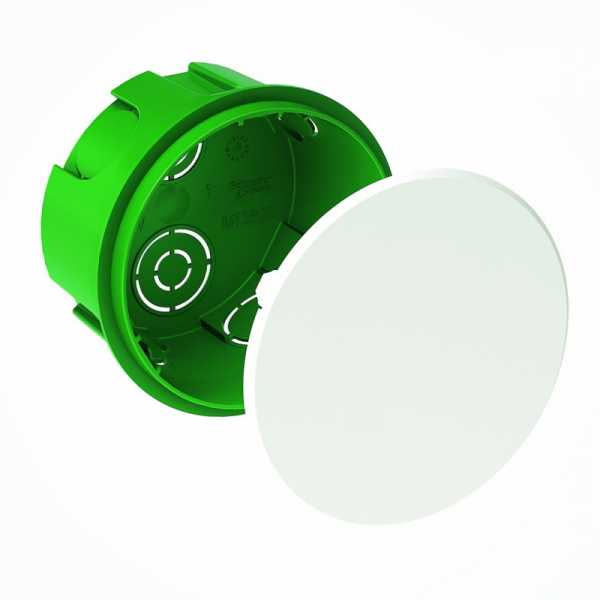

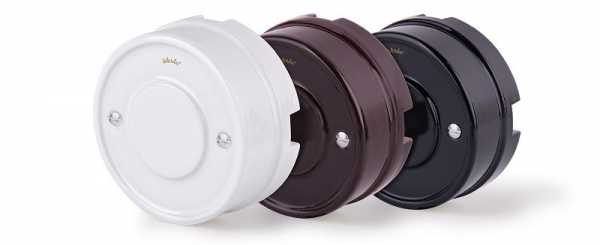

Распределительные коробки различаются по геометрической форме и бывают:

• круглые;
• квадратные;
• прямоугольные.

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

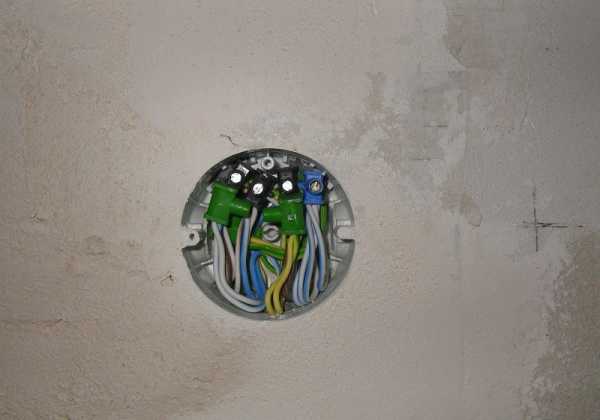

Важно! Если стены бетонные, то легче и удобнее установить круглые конструкции коробок.

Размеры распределительных коробок зависят от количества проводов и их сечения.

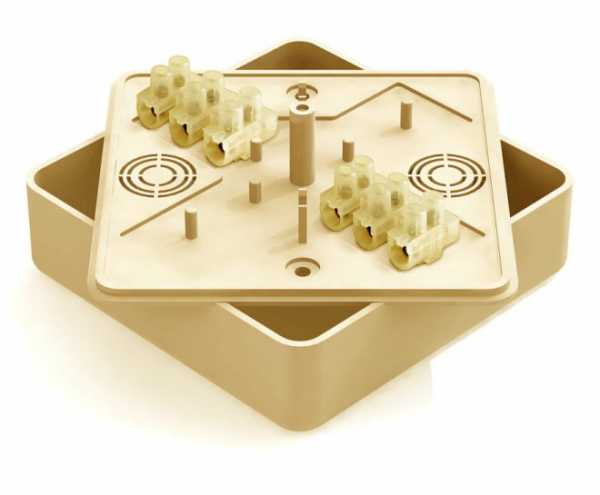

Внутренняя структура распределительной коробки

Конструкция коммутационной коробки состоит из корпуса и крышки, а также боковых вводных отверстий.

Внутренняя полость коробки оборудована клеммами и зажимами для крепления проводов. Обычно при помощи клемм закрепляют вводный кабель, раздельные провода фиксируют при помощи зажимов. Если коробка не оснащена клеммами, то проводки закрепляются между собой методом скрутки.

Недостатком клеммного соединения является то, что после эксплуатации болты могут расшататься и нарушить контакт проводки. Ослабление контакта вызывает нагрев и впоследствии обгорание проводков. Соединение скруткой считается более надежным способом.

Следует учитывать, что соединение алюминиевого и медного проводов в распредкоробке приводит к разрушению соединения и возникновению электрохимического процесса.

Важно! Латунные клеммы обеспечивают качественное соединение алюминиевых и медных проводов.

Правила установки

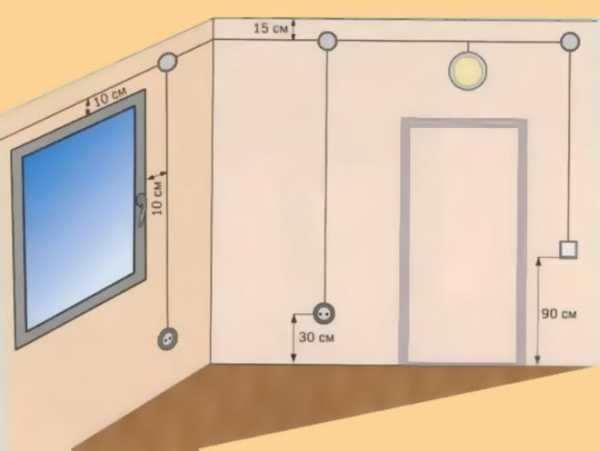

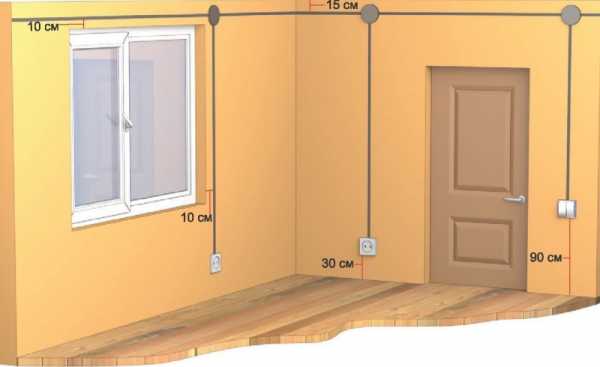

Коробки, распределяющие электричество, монтируются примерно на расстоянии 25 сантиметров от потолка. В случаях монтажа распределительной коробки скрытым путем крышка должна находиться на поверхности, чтобы её легко можно было открыть и провести работы.

При выборе места для установки коробки скрытым путем нужно позаботиться об обеспечении доступа к ней при соблюдении дизайнерского замысла интерьера в квартире.

Монтаж

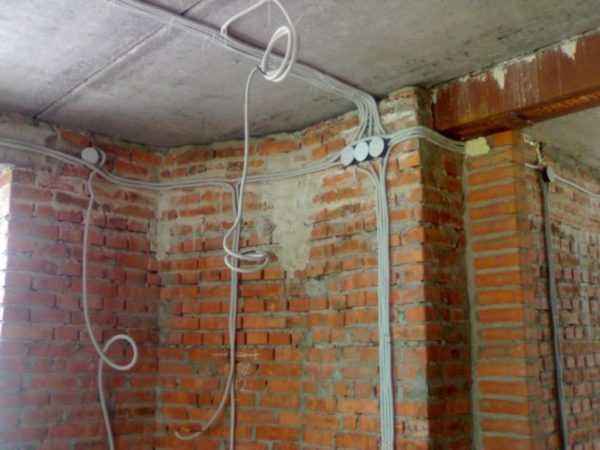

При электромонтажных работах в домах бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.

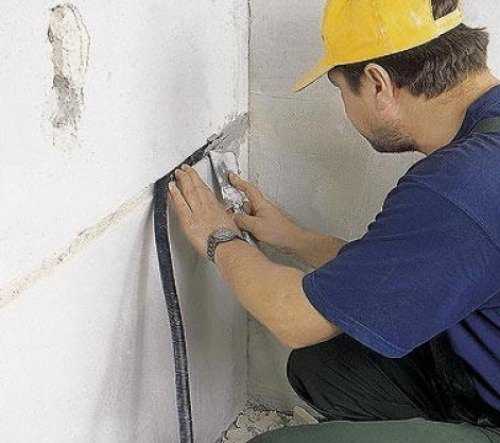

После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Важно! Для правильного соединения проводов в распредкоробке в целях быстрого проведения в последующем ремонтных работ провода маркируются.

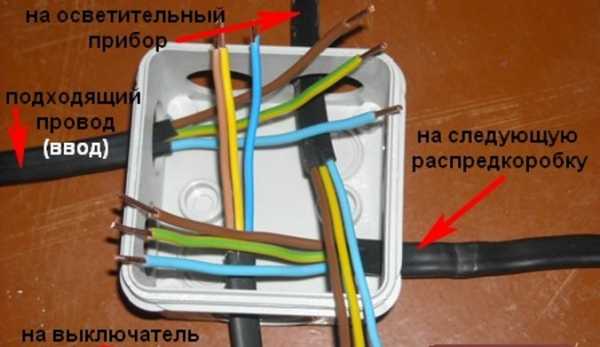

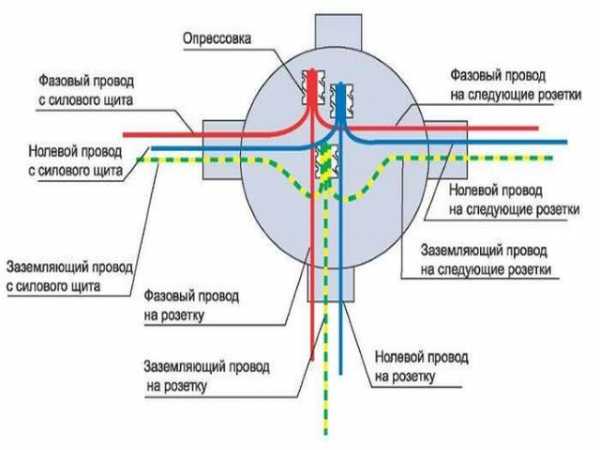

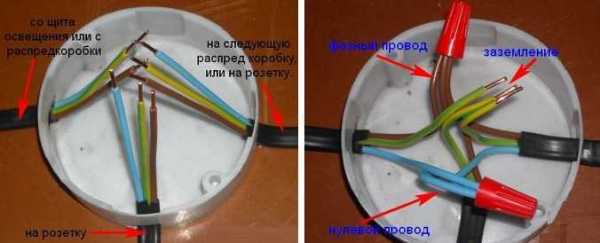

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.

Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Важно! Провода монтируются в трубах из металла или пластика, обеспечивающих изоляцию от внешних негативных факторов.

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.

Принципы соединения

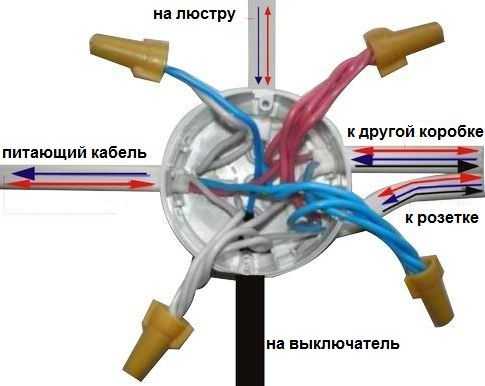

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.

Заключение

Все виды работ с электричеством неукоснительно связаны с монтированием коммутационной коробки. Такое устройство является важным звеном в электрической сети, и правильная установка обеспечивает полноценное обеспечение объекта электричеством.

Специалисты рекомендуют устанавливать коробки в каждой комнате, потому что в них соединяются все провода от розеток, светильников и выключателей. В случаях возникновения неполадок с электричеством довольно легко можно установить место локализации поломки и тем самым быстро и без ущерба для других помещений провести ремонт.

Вышеперечисленная информация послужит инструкцией для правильного монтажа распределительной коробки.

superprovodka.ru

Распределительная коробка для электропроводки – размеры, виды и характеристики разводных коробок

Использование распределительной коробки при монтаже внутридомовой электросети позволяет существенно снизить риск возникновения пожара. Места соединения электрических проводов являются самыми проблемными с точки зрения пожарной безопасности. Электропроводку соединять следует именно в распредкоробке на стене, чтобы создать негорючий барьер между точкой потенциального возгорания и материалами интерьерной отделки.

Содержание

1. Распределительная коробка
2. Виды

Структура

Установка

Меры безопасности

Заключение

Распределительная коробка для электропроводки

По нормам ПУЭ места разветвления и соединения проводов в доме должны располагаться внутри корпусов электроприборов, в специальных нишах в перегородках и перекрытиях либо в распределительных коробках. То есть все подобные коммутационные узлы обязаны быть дополнительно изолированы на случай их перегрева и возгорания.

Обойтись без коробки в принципе можно. Но тогда придется к каждой розетке подводить свой отдельный провод от домового электрощита без скруток и иных сопряжений по всей длине. В итоге стоимость такой электропроводки за счет большого общего метража линий выйдет немалой. Плюс штробы и короба для нее потребуются больше по размеру, так как в некоторых местах будет проложено пучком по несколько электропроводов.

Виды

Распределительные (они же – распаячные, расключительные и ответвительные) коробки различаются конструктивно, по внешнему виду, материалу изготовления и степени защиты, а также наличию либо отсутствию внутри клемм. Для каждого случая следует подбирать свой вариант, иначе пользы от этого элемента электрической проводки будет мало.

Виды коробок и варианты монтажа проводов

По способу монтажа

По способу монтажа коробки различаются на:

• открытые;
• скрытые.

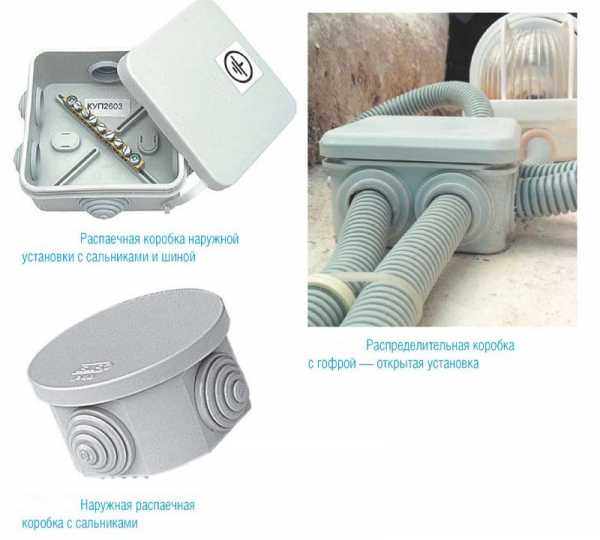

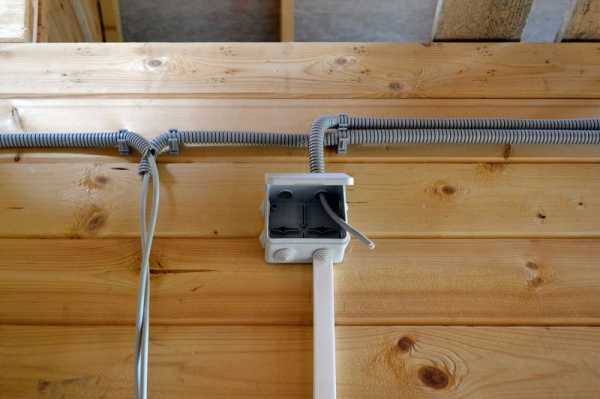

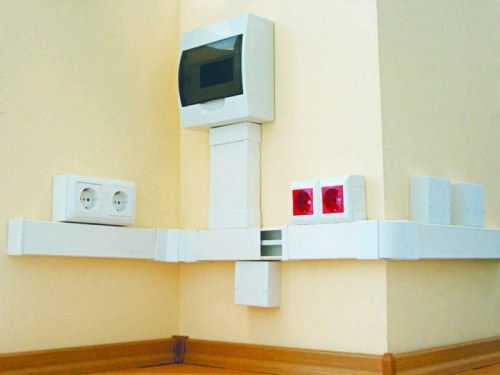

Первые выглядят более презентабельно и применяются при открытой прокладке электрических проводов. Вторые устанавливаются внутрь строительных конструкций, а потом закрываются декором. Например, электропроводку в деревянном доме своими руками рекомендуется делать с применением открытого монтажа. Но при укладке кабелей в стальные трубы под отделкой возможна и скрытая разводка с использованием соответствующих электромонтажных изделий.

Пошаговая инструкция клеммного монтажа проводов

По видам материала

Изготавливаются коробки для устройства точек разветвления проводов из негорючего пластика или металла. Их принято подбирать в соответствии с материалом оплетки (изоляции) электропроводки. Если кабель бронирован либо уложен в металлическую трубу, то и распредкоробка должна быть из металла. Для остальных случаев лучше выбирать пластиковый аналог.

Другие коробки

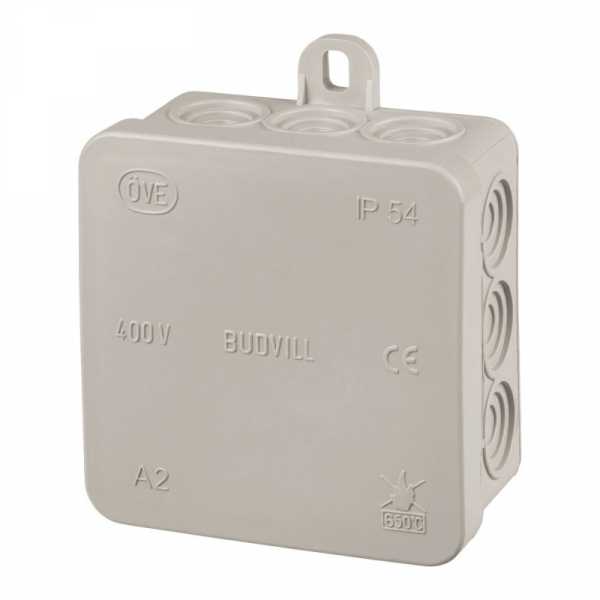

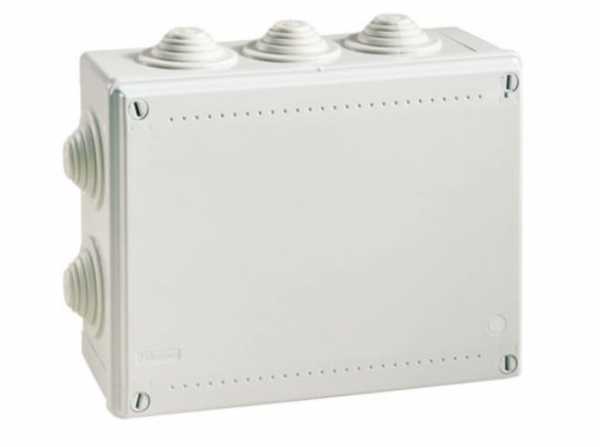

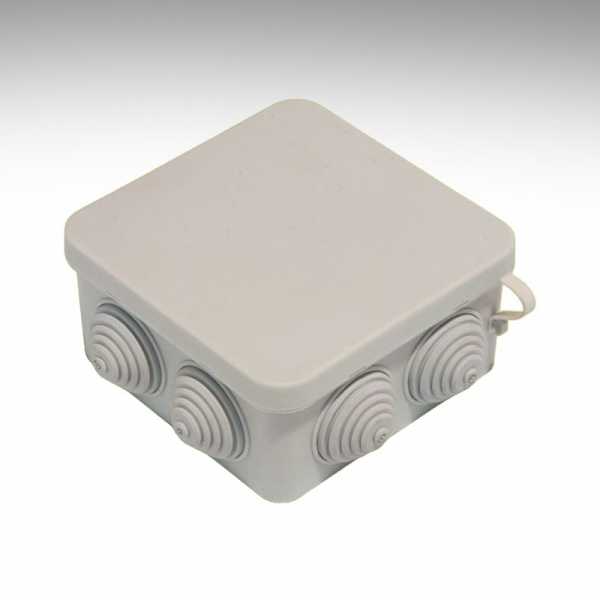

Степень защиты распаячные коробки имеют по IP от «20» до «68». Для сухих отапливаемых помещений вполне хватит IP «20» или «30». Но обычно для бытовых условий, в коттедж или гараж, выбирают вариант с IP «55». А вот для ванных комнат и монтажа на улице следует приобретать электромонтажное изделие с IP от «65» до «67».
Количество вводов может быть от двух до шестнадцати.

Если степень защиты указана повышенная, то отверстия для кабелей оснащаются сальниками. Но обычно они по ширине просто делаются в толщину вставляемого провода. Вводы могут располагаться как в боках изделия, так и на его дне (внутренней стороне, соприкасающейся со стеной).

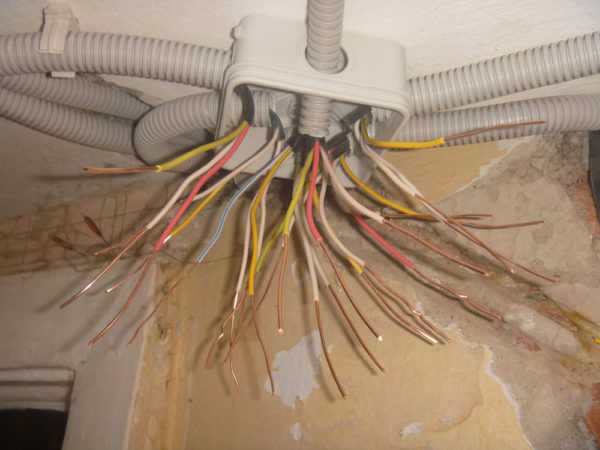

Распределение проводов в коробке

Структура и компоненты

Состоит распределительная коробка из корпуса с отверстиями под электрические кабели и крышки. Внутри могут присутствовать клеммы и зажимы. Но зачастую провода в распредкоробке соединяются скруткой и ничего дополнительного в ней нет. Однако стоит помнить, что если приходится соединять металлические и медные жилы, то делать это следует только посредством клеммных зажимов. Напрямую скручивать медь и алюминий нельзя.

Установка

Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.

Пошаговая инструкция

Монтаж распредкоробки производится в четыре простых этапа:

1. Крепление коробки к стене согласно схеме разводки.
2. Завод внутрь проводов с последующим их соединением между собой.
3. Проверка собранной электрической сети.
4. Закрытие электромонтажного изделия крышкой.

Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).

Расположение вводных кабелей в коробке

Способы подключения проводов

По ПУЭ электропровода внутри могут соединяться:

• скруткой;
• пайкой;
• сваркой;
• клеммами;
• опрессовкой.

Как правильно соединять провода в распредкоробке

Скрутка

Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.

Способ соединения скруткой

Пайка

Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.

Сварка проводов

Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.

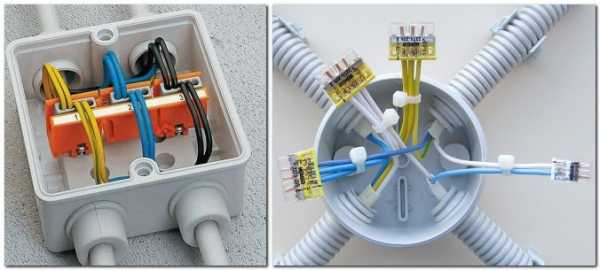

Клеммное соединение

Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка. Самое важное здесь – не перетянуть зажимные болты.

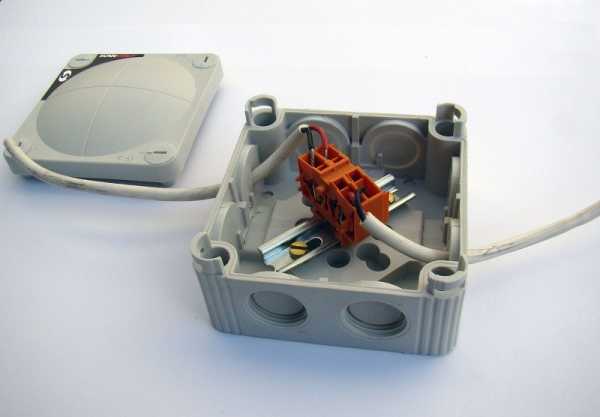

Клеммное соединение проводов

Опрессовка

При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.

Способ соединения опрессовкой

Схемы расключения

Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.

Схема для расключения

Меры безопасности

Самое главное при монтаже распределительной коробки – это соблюдение элементарных мер безопасности. Разные по металлу жилы соединять следует только через переходники, а не напрямую. Плюс нельзя путать фазу с нулем и заземлением. И перед закрытием распредкоробки декором, если выбран скрытый вариант электропроводки, следует проверить всю систему на работоспособность.

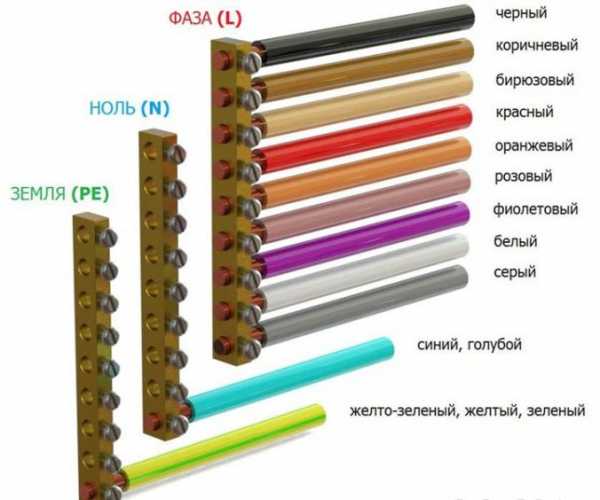

Стандартная цветовая схема для обозначения фазы

Заключение

Распаячная коробка является важным звеном внутренней электрической сети. Не стоит ею пренебрегать. Смонтировать ее самостоятельно не сложно, а проблем она предотвратить потом сможет много. Существуют разные виды этого электромонтажного изделия. И главное здесь – это правильно подобрать распредкоробку под нужную степень защиты и габариты, чтобы в ней уместились все провода. Серьезных сложностей с ее монтажом возникнуть не должно.

Смотрите также видео о

Читайте про другие наши материалы:

sdelat-dom.ru

виды, монтаж и способы соединения проводов

Главная сложность, с которой вы можете столкнуться в процессе прокладки электрической проводки в частном доме, квартире или конкретной комнаты – необходимость их коммутации внутри распределительной коробки.

С данным процессом связано несколько наиболее распространенных ошибок, и если вы хотите их избежать, то нужно учитывать ряд важных моментов. Разложить провода по штробам или кабель-каналам – несложно. Другое дело распределительная коробка: при работе с ней нужно соблюдать определенные правила и рекомендации.

к содержанию ↑

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

• повышение уровня пожарной безопасности;
• эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

к содержанию ↑

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

к содержанию ↑

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Распаечные изделия называются так из-за используемого способа коммутации проводов внутри корпуса: после скрутки они обязательно паялись. Несмотря на огромное разнообразие современных способов коммутации кабелей в коробках (клеммные колодки, гильзы, зажимы, сварка), их до сих пор называют распаечными.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием. Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм.

к содержанию ↑

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

к содержанию ↑

Виды распределительных коробок

Выше мы указали первый критерий для классификации коробок – способ крепления (встраиваемая и наружная). Независимо от этого коробки закрываются плотной крышкой, обеспечивающей быстрый доступ к содержимому и целостность проводки. При необходимости изучить содержимое корпуса электрику достаточно снять крышку.

Основными материалами изготовления распределительных коробок являются пластик и металл. Во втором случае используют листовую луженую сталь и сплавы с содержанием алюминия. Важное условие: металлическая коробка должна быть надежно защищена от воздействия коррозии.

Если изделия размещаются на стратегически важном объекте, где недопустимы какие-либо поломки, то рекомендуется покупать коробку с крышкой на винтах и водоизоляционными прокладками. Металл более надежен в плане пожарной защиты, поскольку в течение нескольких минут способен сохранять целостность содержимого. Этого времени обычно достаточно для оперативного обесточивания сети.

Определенными положительными качествами характеризуются и пластиковые элементы. Они устойчивы к любым процессам окисления, являются отличными диэлектриками. В обоих случаях степень защиты от пыли и влаги – не ниже IP65.

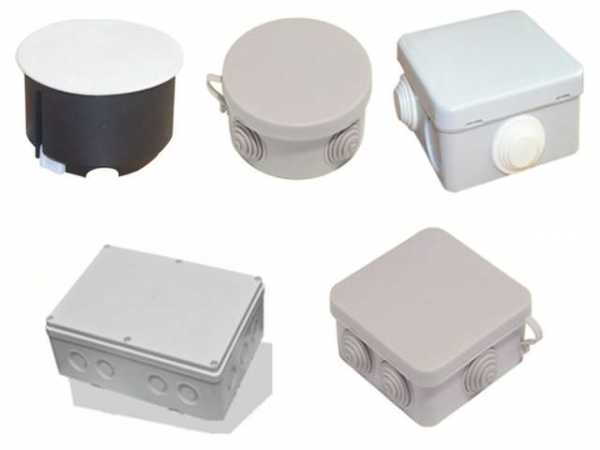

По геометрической форме коробки бывают круглыми, квадратными и прямоугольными. Первые применяют в тех ситуациях, когда коммутируется малое число кабелей, последние – большое. Конкретные габариты прибора зависят от сечения и количества проводов.

Совет! Если требуется монтаж распределительной коробки в бетонной стене, то намного проще использовать изделия круглой формы.

к содержанию ↑

Где и как устанавливать распределительные коробки

Обычно коробки располагаются под потолком на расстоянии 100-200 мм от него. Конкретное значение зависит от высоты комнаты. Если проводка скрытая, то изделие размещается внутри стены на определенную глубину так, чтобы поверхность крышки была заподлицо со стеной. Для электропроводки открытого типа подойдут наружные коробки.

В соответствии с правилами устройства электрических установок (ПУЭ) важно обеспечить свободный доступ к крышке распределительной коробки, что необходимо в случае проведения ревизии или устранения неисправностей. Если изделие является наружным и крепится непосредственно к стене, то данное условие выполняется автоматически.

Размещая прибор в углублении стены, нужно обеспечить выполнение двух требований. Во-первых, нужно знать, где он установлен, во-вторых, следует обеспечить своевременный доступ к изделию, не нарушая при этом эстетичность. Если последним можно пренебречь, не нарушив ПУЭ, то первое требование является обязательным и важным.

Поддержать эстетичный внешний вид можно за счет поклейки красивых обоев, после чего аккуратно обрезать вокруг крышки распределительной коробки, не удаляя ту часть, которая приклеена на нее. Выбирая альтернативные варианты отделки, убедитесь в идентичности цвета поверхности крышки и стены. Постарайтесь сделать так, чтобы при необходимости снятия крышки стена в данном месте не разрушалась. Если устанавливаются натяжные потолки, то следует создать небольшие люки, обеспечивающие доступ к коробкам.

к содержанию ↑

Способы соединения проводов

В ПУЭ прописано пять основных методов для коммутации двух проводов:

• скрутка;
• сварка;
• клеммные колодки;
• пайка;
• опрессовка.

Скрутка

Максимально быстрый, простой, но крайне ненадежный метод коммутации. Для изоляции проводов применяют изоленту, пластиковые колпаки или термоусадочные трубки.

Скрутка с монтажными колпачками

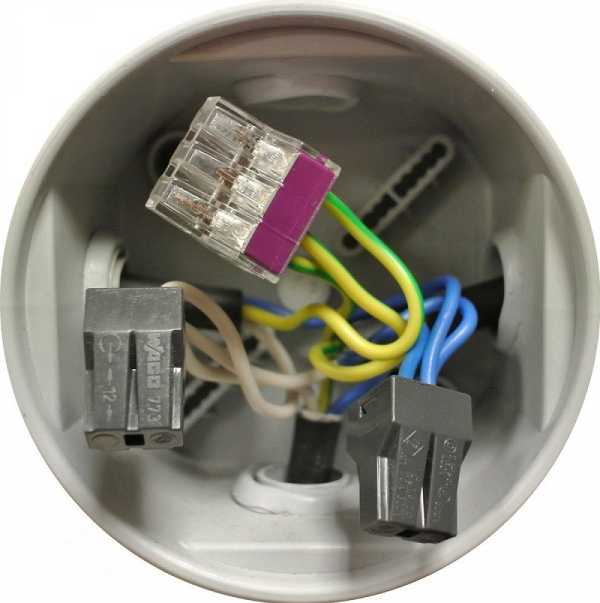

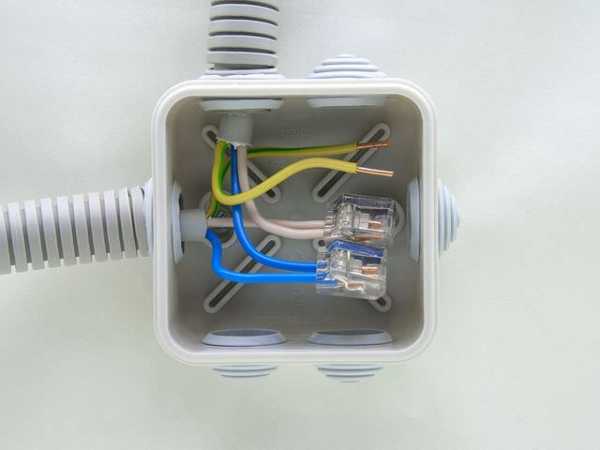

Намного качественнее и стабильнее будет соединение, выполненное при помощи специальных монтажных колпачков. Изделия состоят из двух частей – наружной пластиковой, не поддерживающей горения, и внутренней металлической, конической формы с резьбой. Последняя позволяет буквально накрутить колпачок на конец провода, обеспечивая большую площадь соприкосновения и отличные электрические параметры. Данным методом можно соединить два или больше проводов без использования пайки.

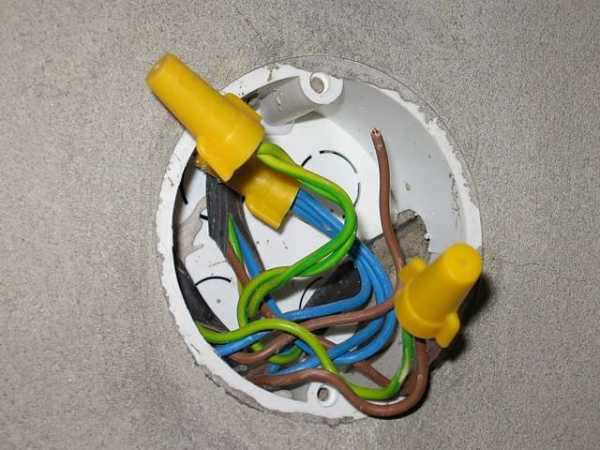

Для выполнения операции удалите изоляцию на расстояние до 20 мм и скрутите провода друг с другом. На скрутку наденьте колпачок и проверните несколько раз. При выборе колпачка ориентируйтесь на число скручиваемых проводов и их сечение. Данный вариант экономит пространство, позволяя более компактно разместить кабель.

к содержанию ↑

Пайка

Стандартный метод соединения проводов, подразумевающий использование олова и припоя. Характеризуется высокой надежностью и долговечностью, но уходит гораздо больше времени.

Сварка проводов

Первая сложность метода – необходим сварочный аппарат инверторного типа. Такой вариант считается еще более надежным и качественным, позволяя превратить две жилы в одну. К нему следует прибегать лишь в крайних случаях: при выполнении заземления частного дома с мощной нагрузкой, подключении насосов или источников бесперебойного питания для работы газовых котлов.

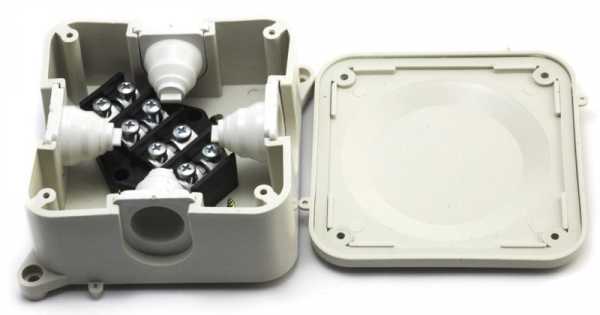

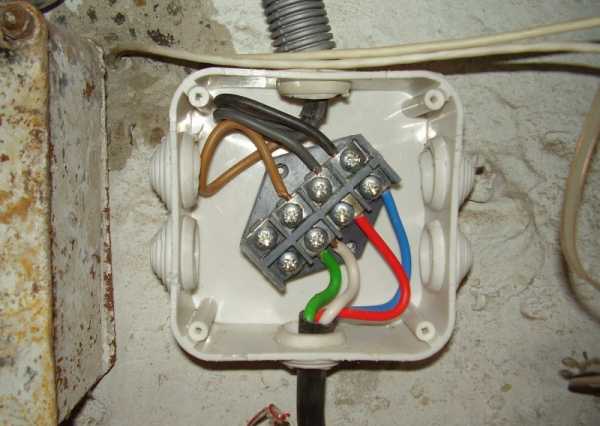

Клеммные колодки

В соответствии с рекомендациями в ПУЭ при коммутации двух проводов из разных материалов нужно использовать специальные зажимы винтового или пружинного типа. Простой способ, требующий отвертку. Постарайтесь не перетянуть зажимные болты.

к содержанию ↑

Опрессовка

Данный метод подразумевает использование пресс-клещей и гильз. Последние выбираются в зависимости от соединяемых жил – для алюминиевых берутся алюминиевые гильзы, для медных – медные и т. д. Учтите, что с помощью пассатижей вы не сможете обеспечить надежное и качественное соединение.

Основные схемы расключения

После изучения и выбора способа коммутации проводов в распределительной коробке ознакомьтесь с информацией по соединению конкретных проводников.

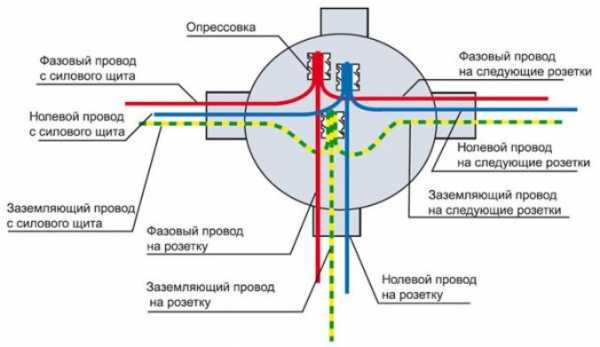

Как подключить розетки

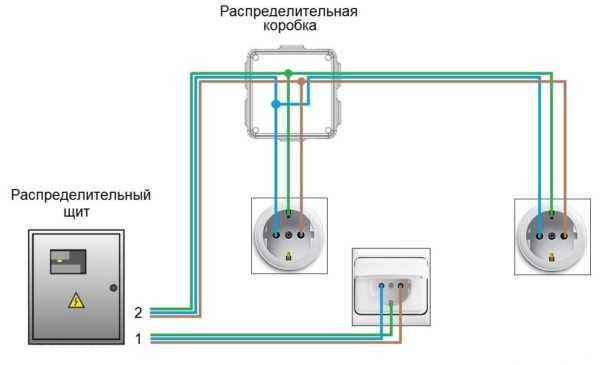

В большинстве случаев розетки подключаются группами, для чего используется отдельная токоведущая линия. Внутрь коробки попадают три кабеля с двумя-тремя проводниками. Коричневым цветом обычно обозначают «фазу», синим – «ноль», желто-зеленым – «заземление». Существуют альтернативы этим цветам со следующим стандартом – красный, синий и черный соответственно.

Провода нужно сгруппировать по цветам, сложить, вытянуть и обрезать для получения равной длины. Обязательно делайте это с небольшим запасом до 10 см, чтобы оставить за собой возможность для повторных распределения и коммутации. Далее выполните коммутацию по выбранному методу. Если соединяются два провода (без заземления), то схема остается прежней, только упрощается.

к содержанию ↑

Подключение одноклавишного выключателя

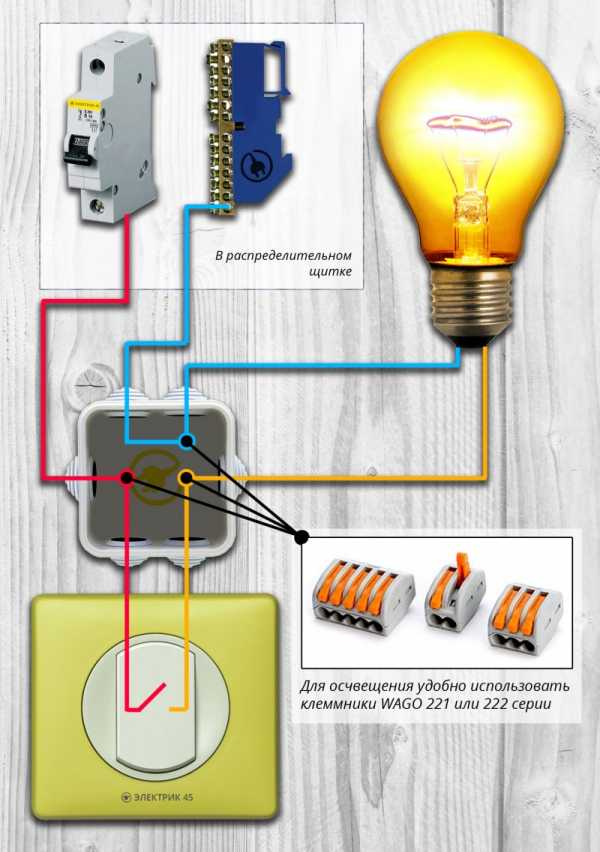

С коммутацией выключателя дела обстоят сложнее. Здесь будут три группы проводов с иным соединением. Один провод подает напряжение с соседней коробки или вводного электрического щитка, другой поступает с люстры, третий – с выключателя.

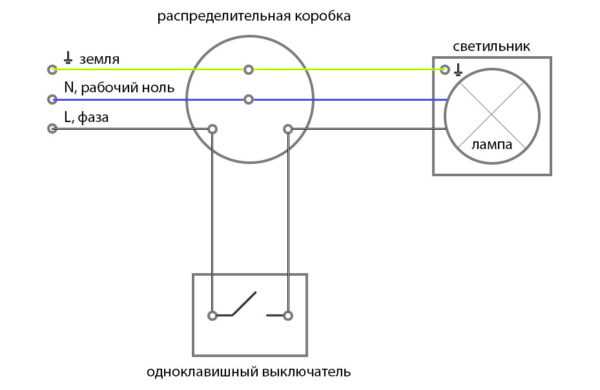

Фазный провод нужно подать на выключатель, подключаемый к люстре. Убедитесь, что напряжение на осветительный прибор будет поступать только при замкнутом положении выключателя. Нейтральный и заземляющий провода люстры соединяются напрямую со щитком.

к содержанию ↑

Подключение двухклавишного выключателя

К выключателю с двумя клавишами прокладывают кабель, состоящий из трех жил (без заземляющей, которая коммутируется напрямую с коробкой). Один провод идет на общий контакт выключателя, второй – на первую, третий – на вторую клавиши. Запомните цвет проводника, соединенного с общим контактом.

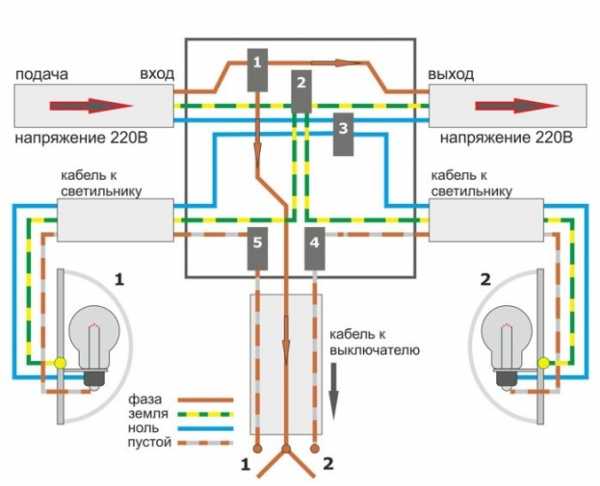

Фазный провод нужно подключить к общему контакту, нейтральные с вводного щитка и двух осветительных приборов соединяются напрямую. Фазные провода от светильников следует соединить с жилами на отдельных клавишах выключателя.

Напоследок хочется напомнить о соблюдении элементарных правил электрической и пожарной безопасности. Никогда не соединяйте напрямую два проводника, изготовленных из разных металлов – например, алюминия и меди. Если такой коммутации не избежать, то воспользуйтесь коробками с клеммами.

Следите за выполнением правильной коммутации фазных, нейтральных и заземляющих проводов. Если перепутать «фазу» и «заземление», то можно вызвать короткое замыкание. Следуя пословице «семь раз отмерь, один раз отрежь», прежде чем прятать под элементы декора встраиваемую распределительную коробку, убедитесь в работоспособности всех потребителей, подключенных через нее.

Распределительная коробка для электропроводки: виды, монтаж и способы соединения проводов

220.guru

Распределительные коробки. Виды и особенности установки

В правильном построении электрической проводки важную роль играют распределительные коробки. С помощью таких коробок осуществляется разводка линий питания электроэнергией по разным помещениям.

Изделие предназначено для обеспечения надежной изоляции соединительных узлов электропроводки с основным кабелем питания. Распределительные коробки конструктивно выполнены в виде пластикового корпуса со специальными отверстиями по бокам для прохода проводов, имеют закрывающуюся крышку.

Классификация

распределительные коробки классифицируют по методу установки:

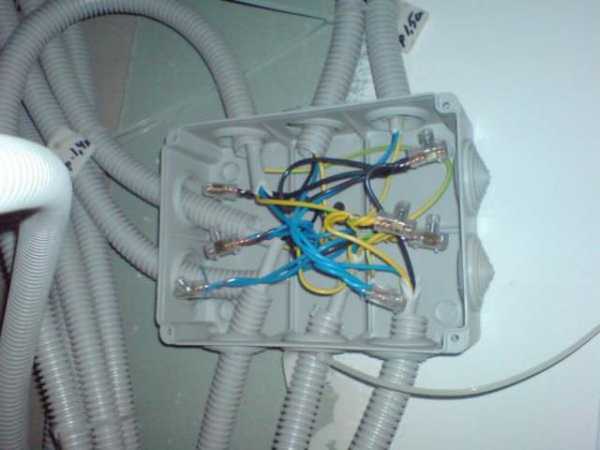

• Для скрытой линии проводов. Коробка применяется в пустотах, проемах для организации места соединений проводов. Провода прокладываются в особых каналах, скрыты под штукатуркой, снаружи не видны. После установки и соединения проводов крышку закрывают и замазывают штукатуркой или шпаклевкой.

• Для наружного применения. Коробка закрепляется снаружи на поверхности стены. Там же располагают и кабель каналы для установки электропроводки. Этот вариант имеет место в офисной линии проводов, а также коммерческих организаций и промышленных предприятий. В частном строительстве наружная линия питания чаще предназначена для технических подсобных помещений. Наружный способ прокладки проводов удобен, так как можно быстро найти необходимое место, где соединены провода. Это является оптимальным решением для мест со значительным количеством потребителей энергии.

Данная классификация определяет только небольшую часть признаков распредкоробок, но является основной для широкого круга потребителей. Кроме этого вида классов, имеется разделение по назначению и степени безопасности распредкоробок. Этот способ деления актуален в помещениях спецназначения, дает максимальную возможность выбора изделий для создания безопасности, защитить электрооборудование от различных воздействий внутри зданий и помещений.

Классификация по виду защиты, особенностям и назначению:

• Распределительные коробки с обычной защитой. Применяются в производственных и жилых помещениях, служат для бытового применения, оснащены крышкой без уплотняющей прокладки, отверстия вывода проводов выполнены с уплотнением из резины.
• Пылезащитный вид. Служит для монтажа в пылесодержащих помещениях. Предохраняет соединение проводов от пагубного воздействия пыли, и как следствие, на функционирование системы обеспечения электроэнергией.
• Влагозащищенные коробки. Обеспечивают защиту соединений проводов от влаги и воды, с помощью резиновой прокладки на крышке, в помещениях с повышенной влажностью воздуха.
• Огнестойкого исполнения. Их использование актуально в помещениях с проведением взрывоопасных и огневых (сварочных) работ, с легко воспламеняемыми газами, жидкостями и веществами, с высокими требованиями безопасности. В огнестойких коробках провода монтируются с помощью специальных креплений, удерживаются специальными зажимами.

Конструктивные особенности

Коробки создают хорошую изоляцию для соединений электропроводки и от негативного действия внешних факторов, при этом имеют компактный корпус.

Многие распредкоробки состоят из пластмассового корпуса в виде прямоугольника или круга, разных типоразмеров, с отверстиями специального назначения для входа проводов внутрь коробки.

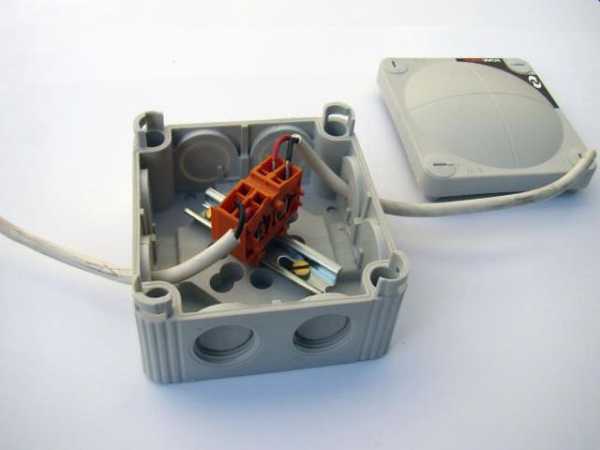

Распределительные коробки наружного исполнения выполнены с различными вариантами крепления их на поверхности стены, либо на других поверхностях с:

• Наружными установочными отверстиями.
• Внутренними крепежными отверстиями.
• Фиксацией на тросу. Имеют крепежные элементы фиксации на тросу.

Коробки для внутренней установки отличаются от наружных вариантов. Они устанавливаются внутри полых конструкций из гипсокартона, либо внутри стены. Крепление распредкоробок в стенах из бетона, кирпича или пенобетона производится шпаклевкой, раствором. Для надежности крепления на наружной стороне коробки выполнены удерживающие борозды.

Установка в гипсокартонных перегородках выполняется винтами в монтажные отверстия на дне коробки, либо специальными зажимами и элементами с распором конструкции.

Крышка, закрывающая корпус, фиксируется винтами или на защелках. Коробки внутреннего варианта имеют защелкивающуюся крышку, а наружный вариант выполнен с креплением крышки на винтах. Некоторые виды распредкоробок оснащены элементами для использования заземления, оснащены внутренней металлической планкой с крепежными винтами, отверстиями подключения кабеля и заземления.

Свойства и размеры

Для монтажа элелектропроводки необходимо выбирать распредкоробку, которая бы удачно подходила для установки в определенном вами месте. Ее характеристика должна соответствовать требованиям и техусловиям.

Чаще всего к распределительным коробкам предъявляются следующие требования:

• Материал изготовления.
• Габаритные размеры, и размеры внутренней части.

Типоразмеры основных вариантов распредкоробок и пластмассы имеют много особенностей из-за технических условий изготовителя. Большинство вариантов типоразмеров круглой формы из пластмассы для наружного и внутреннего монтажа имеют:

• Диаметр 65 мм, глубина 40 мм, с классом защищенности IР55.
• 70 мм, глубиной – 50 мм.
• 80 мм, глубиной – 50 мм.

Такие детали оснащены четырьмя вводами для кабеля с заглушками из резины, уплотняющие вхождение кабеля. Крышка крепится за счет плотного облегания наружного диаметра коробки.

Пластмассовые коробки для проводов в виде прямоугольного корпуса выполняют со степенью защиты IР55, размеры сторон прямоугольника выполнены в интервале от 43 до 380 мм, с глубиной коробки от 35 до 120 мм.

Пластмассовые распределительные коробки

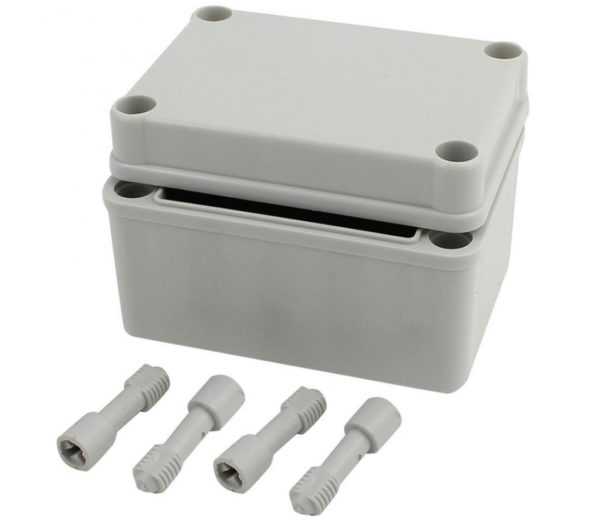

Чаще всего для выпуска изделий такого вида, как распредкоробки, применяется пластик различного вида. Пластмасса имеет свои достоинства при изготовлении распредкоробок:

• Не проводит электрический ток.
• Невысокая стоимость.
• Простота технологического решения изготовления разных форм и размеров.
• Несложная возможность комплектования коробок вспомогательными элементами из резиновых прокладок, установочных планок, легкая установка крепежных винтов.
• Длительный срок службы коробки, обусловлен свойством пластмассы (стойкость к естественному разрушению).

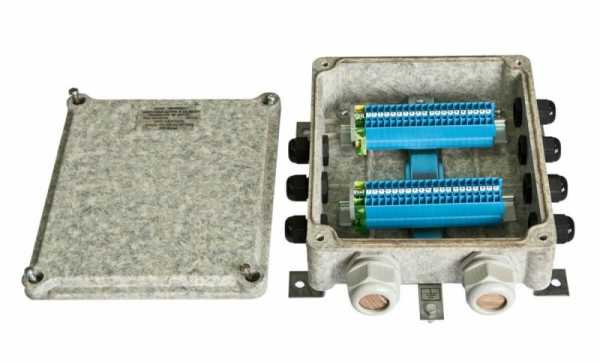

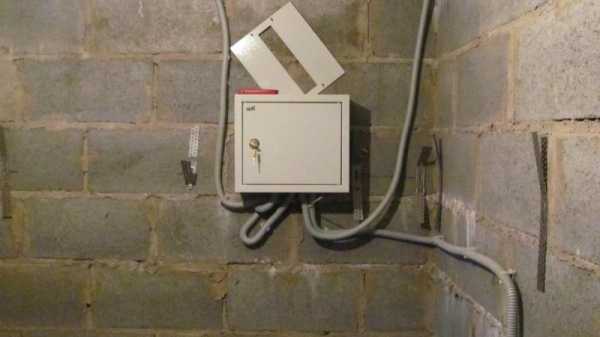

Металлические распределительные коробки

При прокладке электропроводов на складах, мастерских и других помещениях, требующих не только хорошей фиксации проводов, но и защиту от негативных производственных факторов, появляется нужда в монтаже распредкоробок с повышенными свойствами в эксплуатации.

В этом случае оптимальным решением по выбору материала коробки становится металл. Коробки из металла изготавливаются чаще всего способом штамповки из листа стали, с дальнейшей грунтовкой и покраской. Крепление крышки создается применением винтового соединения. Конструкцию корпуса коробки делают герметичной при помощи уплотняющих резиновых прокладок в местах ввода электрокабеля, и прокладки из резины для крышки.

Установка распредкоробки

Распределительные коробки необходимы в местах, где разделяется центральный электрический кабель на отводящие линии потребителей. Согласно проекта устанавливаются определенные места (разветвления) монтажа распредкоробок при прокладке электропроводки. Чаще определяются места возле косяков в углу, или на расстоянии 30 см от потолка.

Порядок установки коробок для соединений проводов

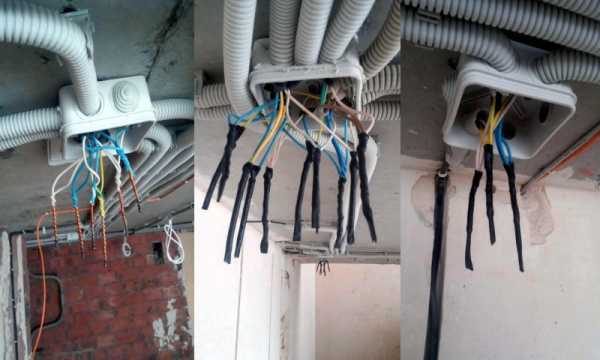

• В точке входа центрального кабеля в помещение монтируется распредкоробка, фиксируется на подготовленном месте.
• Провода отводов питания для потребителей различного назначения заводятся в корпус коробки на 5-7 см.
• Внутри корпуса коробки производится маркировка проводов.
• В случае необходимости делается чертеж схемы электропроводки на плане помещения, с указанием номеров проводов и особенностей прокладки.

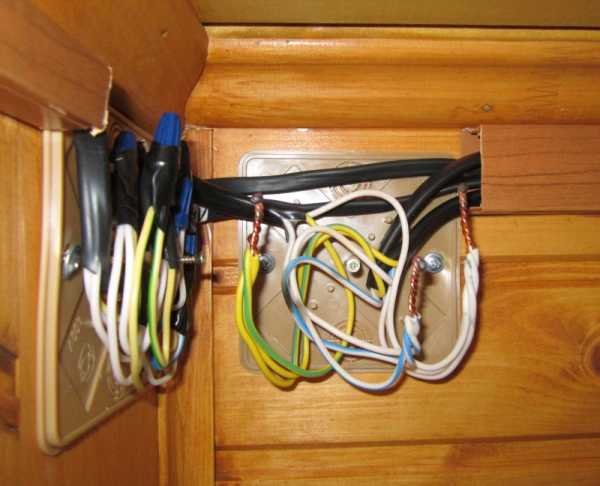

• Производится скрутка проводов.
• Скрутки проводов чаще всего изолируют пластмассовыми колпачками (СИЗ) или WAGO.
• Скрутки помещаются внутрь корпуса коробки так, чтобы крышка могла закрыться.
• Закрывается крышка на корпусе.
• Производятся облицовочные работы стены, тем самым закрепляются распредкоробки шпаклевочным раствором или штукатуркой.

Особенности соединения проводов

Установка соединений сети электропроводки в окончательную схему системы электроснабжения выполняется по подготовленной схеме. Нагрузка и толщина проводов рассчитываются в период проектирования. Соединение проводов имеет свои особенности, поэтому нужно соблюдать некоторые правила:

• Концы провода очищают от изоляции на 2 см.
• Если кабели электропроводки оснащены двойной изоляцией провода, то наружный слой очищается на расстоянии 5 см.
• Соединение проводов выполняется по цветовому соответствию. Это намного облегчает трудоемкость монтажа проводки.
• С использованием плоскогубцев или другого инструмента для электрического монтажа проводки производят обжимку каждой скрутки — (СИЗ) или WAGO.
• В комплекте коробки могут поставляться специальные монтажные или клеммные колодки. При их наличии установка соединений проводов делается с применением таких элементов с винтовыми зажимами, не забывая о соответствии цветов проводов.
• После проведения , и окончания работы соединения сверяются со схемой электросети, узлы соединений укладываются в корпус коробки, закрывают крышку.

Похожие темы:

electrosam.ru

Распределительная коробка для электропроводки

Кому-то распределительная коробка для электропроводки покажется совсем незначительным элементом бытовой электрической сети. И действительно, ну что от неё толку? С помощью выключателя мы управляем освещением, розетками приводим в действие электроприборы и технику – от этих элементов электрической сети есть видимый итог. А невидимый, но очень важный результат, состоит в том, что выключатели, розетки и светильники подключаются к общей электрической сети через распределительные коробки. Именно в них соединяются провода, приходящие от источника питания и идущие на коммутационные аппараты.

История появления

Как только был смонтирован первый узел, в котором соединились несколько проводов разветвлённой электрической сети, сразу же возникла потребность его защиты. Прежде всего, от случайных прикосновений человека к оголённому проводу, что могло бы повлечь за собой поражение электрическим током. Также требовалась защита от внешних воздействий – механических, пыли, грязи, воды.

Ещё во время первых шагов электрификации было придумано защищать место скруток проводов коробкой. Сначала для этой цели в ход пошли подручные средства, например, жестяные банки из-под консервов. В них проделывали отверстия, в которые вставляли провода и скручивали между собой. Самое главное было аккуратно вырезать дырочки, сделать их края ровными и не зубчатыми, чтобы не повредилась изоляция проводов.

Однако совсем скоро электротехническая эволюция привела к массовому выпуску производителями необходимых заводских распределительных коробок. Хотя и сейчас, спустя почти целый век, где-нибудь да найдётся умелец, который в гараже либо в сарае выполнит соединение проводов в консервной банке.

Ну, а вы, если строите дом или делаете в квартире капитальный ремонт, непременно начинайте с электромонтажных работ. Первым делом займитесь установкой распределительных коробок, никаких банок и подручных средств не применяйте, даже в подсобных помещениях. Отправляйтесь на рынок электротоваров, там коробки продаются в изобилии – любые размеры, конфигурации и степени защиты.

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.

Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.

Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Всегда ли она нужна?

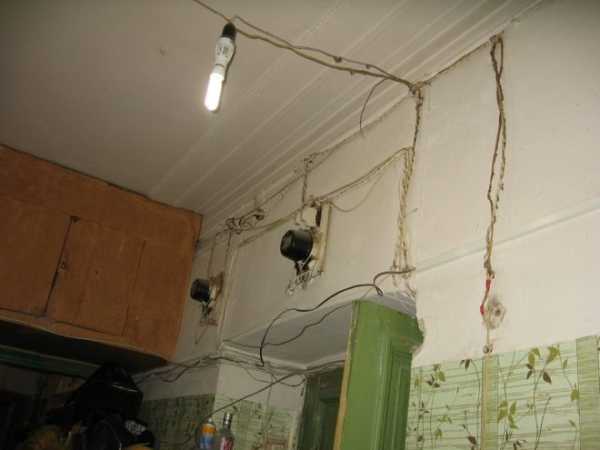

Вполне логичный вопрос, можно ли обойтись без распределительной коробки? Чисто теоретически, да.

А теперь представьте, что от вводного электрического щитка, который обычно расположен на входе в дом или квартиру, потребуется протянуть отдельную линию на каждый выключатель и розетку. Это сколько провода тогда понадобится? Да и штробы придётся делать широкими и глубокими, чтобы можно было укладывать в них несколько проводов. Так что чисто с экономической точки зрения, установка распределительных коробок рациональное и целесообразное решение.

Кто-то может возразить и сказать, что гораздо безопаснее проложить цельную линию от электрического щитка до выключателя или розетки, а в коробке будет только лишний соединительный узел. На это ответ один – правильно и грамотно выполненное соединение проводов никакой опасности не представляет.

У каждого может быть своё мнение на этот счёт, тем не менее, на сегодняшний день вариант с использованием распределительных коробок самый предпочтительный.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

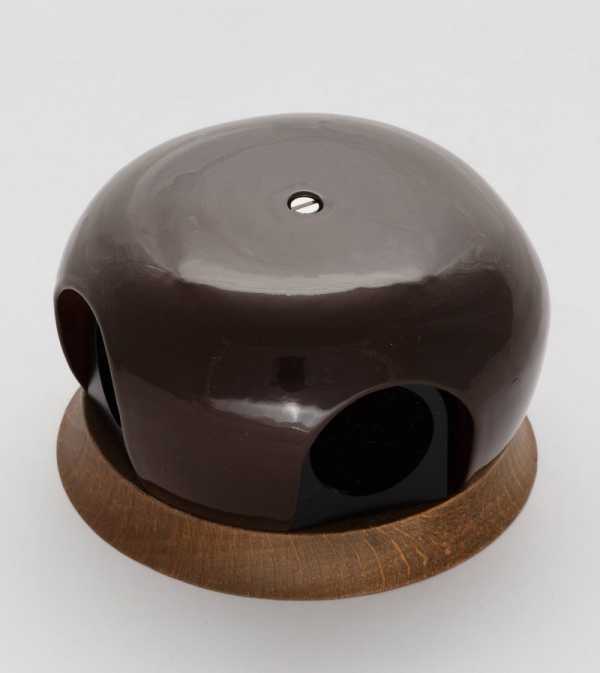

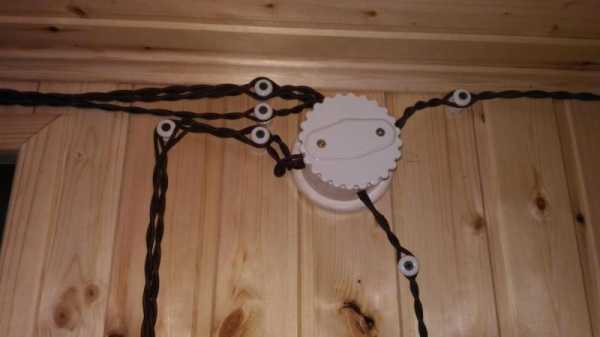

1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

• их назначение;
• количество вводов;
• класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

• IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
• IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
• IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
• IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
• IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

1. Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
2. К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.

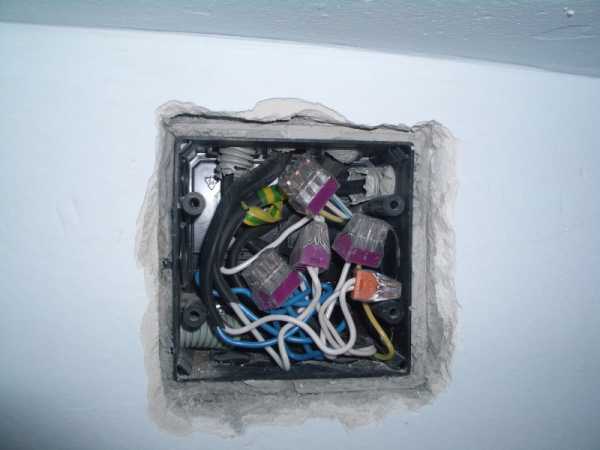

3. При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.

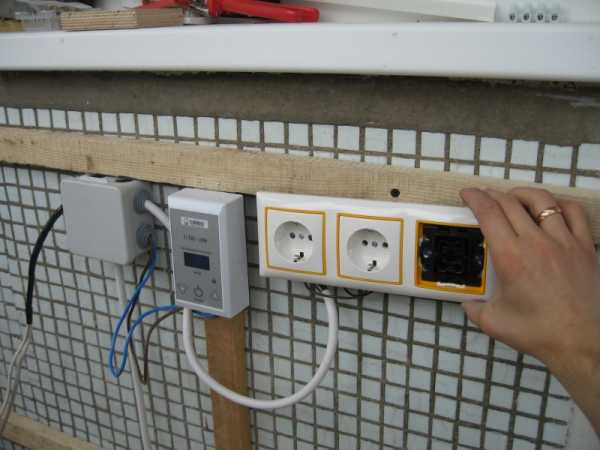

4. Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
5. Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
6. В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
7. В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Монтаж

Для установки коробки в стене сначала необходимо подготовить отверстие. Понадобится специальный инструмент, лучше всего перфоратор со специальной насадкой, называемой коронкой. Что она собою представляет? Кольцо, у которого режущая победитовая либо алмазная кромка. В центре находится бур, предназначенный для бетона, он центрирует коронку, а уже она сама вырезает круглый сегмент из стены. На необходимую глубину производят засверливание, затем вырезанный сегмент удаляют из стены с помощью зубила и молотка (можно воспользоваться специальной лопаткой, которая устанавливается на перфораторе). Аналогичным образом выполняется углублённая ниша под каждый устанавливаемый элемент электросети (розетки, выключатели).

Затем от отверстия необходимо пробить штробы, в которых укладываются провода или кабели. Их концы надо завести в коробку (у неё есть несколько специальных отверстий для этого) и оставить торчащими на 10-15 см для монтажа соединения.

Затем коробки вмазываются в нишу на раствор алебастра или строительного гипса. Остаётся только произвести все необходимые расключения проводов и закрыть установленный элемент крышкой. Провода соединяют методом сварки, скрутки и последующей пайки, опрессовки гильзами либо клеммными колодками.

Теперь вы знаете почти всё о распределительных коробках. Начинайте свой ремонт электроснабжения всегда с них. Приобрести эти элементы электросети сейчас не проблема, главное, точно определиться – какие именно вам нужны?

yaelectrik.ru

85 фото использования и варианты установки

При проведении ремонта в квартире особое внимание уделяется электромонтажным работам. Необходимо качественно провести электропроводку, установить точки подключения, обеспечить безопасность жильцов. Подключение распределительной коробки позволит облегчить проведение таких работ в последующем и присоединение новых электроточек.

Распредкоробка: каково назначение

Этот соединительный бокс имеет множество названий, например, распаячная или ответвительная коробка. В него поступает основное напряжение из источника, а затем оно распределяется по отдельным электрическим линям – на розетку или выключатель.

Данная точка позволяет получить легкий доступ к соединениям проводов, проверить их корректность и внести исправления в неисправных узлах, что видно по фото распределительной коробки.

Если проводить линию непосредственно от щитка, то это будет трудоемко, потребуется дополнительное штробирование стен, использование большого количества кабеля. Да и в случае возгорания и повреждений в соединениях, вам не потребуется вскрывать проводку. Проверить целостность электрокреплений можно быстро, вскрыв ответвительный блок.

Некоторым может показаться, что наличие такого отсека не впишется в интерьер, он будет выделяться на фоне стены или потребует больших усилий.

Но всегда есть возможность эстетично оформить крышку, задекорировать под выбранный стиль комнаты. Затраченные усилия и время окупятся в будущем.

Разновидности электрокоммутатора

Боксы для соединения проводки могут быть разных видов. Они выбираются в зависимости от поставленной задачи в процессе электромонтажа.

Способ монтажа

В зависимости от того, какая схема распределительной коробки используется и как она устанавливается, различают наружные и внутренние боксы.

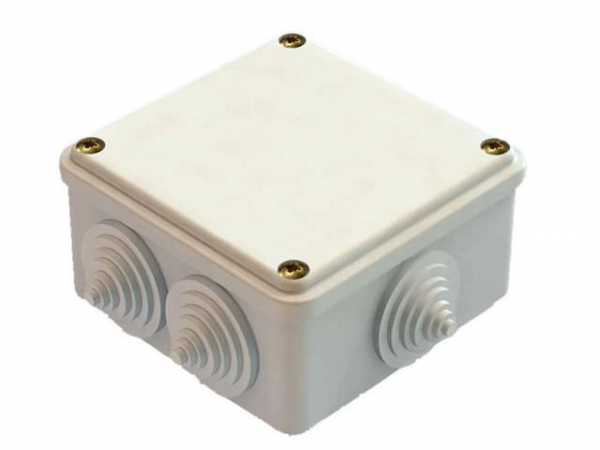

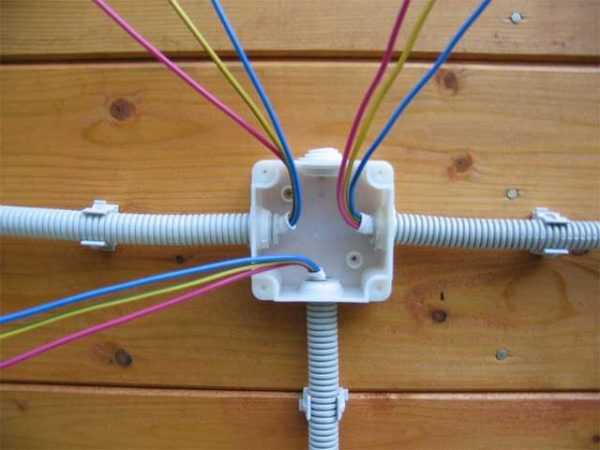

Коробка, предназначенная под проводку открытого типа (наружная установка), ставится непосредственно на плоскость стены. Основание бурить заранее не надо, поскольку крепление производится на стену с использованием крепежных приспособлений.

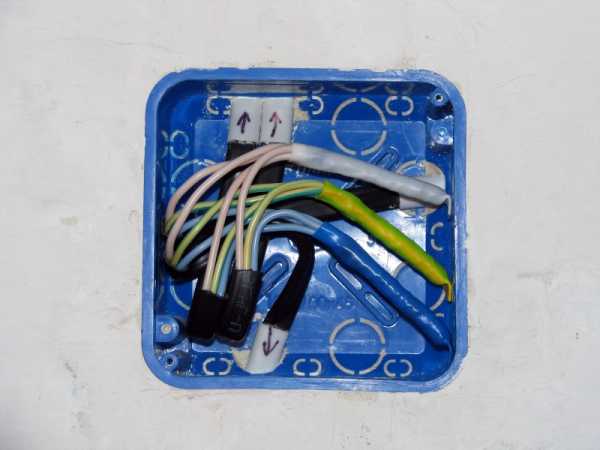

Для внутренней установки используются модели под скрытую проводку. Они ставятся в предварительно обустроенной ячейке, которую высверливают, например дрелью с коронкой. В гипсокартоне и других более мягких листовых материалах место для монтажа требуется аккуратно вырезать.

Материал

При выборе следует ориентироваться на прочный и пожаробезопасный материал, отличающийся высоким уровнем термоустойчивости. Чаще всего в продаже можно встретить пластиковые модели из полиамида, полипропилена или литого фторопласта. Такие изделия не будут разлагаться под действием активных соединений.

Коробки достаточно прочные, обладают хорошими изоляционными характеристиками. В отличие от металлических образцов, они более устойчивы к влажным условиям. При возгорании пластик не горит, но начинает плавиться.

Большую защиту для соединений обеспечивают металлические боксы. Для этого выбирают стойкую к коррозии луженую сталь или сплавы алюминия. Во время пожара обеспечивается хорошая защита соединений, что даст время на отключение питания.

Габариты и форма

Размеры распределительных коробок определяются условиями эксплуатации. Влияют число вводов, класс безопасности, цель применения. Для квартиры надо выбирать изделия более 100 мм в диаметре с 2-4 вводным отверстиями.

Наибольшее число вводов, которые могут быть оборудованы – 16, но при этом размеры по ширине и глубине монтажа будут возрастать.

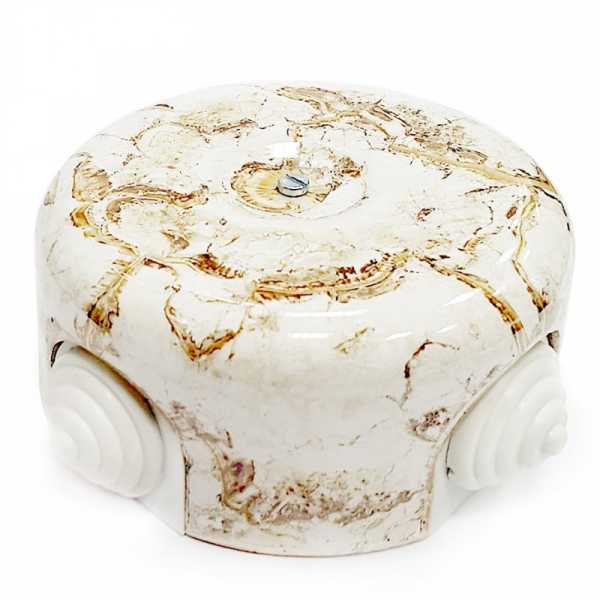

Коробки могут быть круглыми и квадратными, встречаются и прямоугольные образцы. При работе с внешней проводкой этот фактор не имеет технического значения, а выбор определяется эстетичностью крепления. А вот при внутреннем монтаже легче пользоваться круглой конструкцией, так как отверстие такой формы пробурить намного проще.

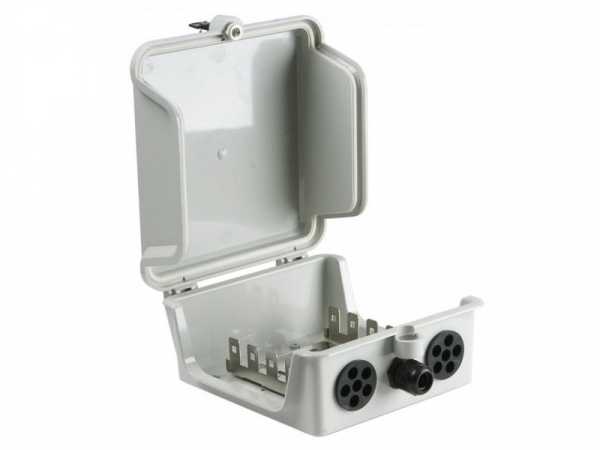

Степень защиты

Данные коммутаторы играют роль не только упрощения электромонтажных работ, но и обеспечивают безопасность эксплуатации. Поэтому соединение проводов в распределительной коробке должно быть надежно защищено.

Следует учитывать класс изделий:

• в помещениях без влажности эксплуатируются образцы IP 20 и IP 30;
• на улице и во влажных помещениях с защитой навесом от прямого воздействия воды применяют IP 44;
• полная защита от влаги и атмосферных осадков – класс IP 55. Такой вариант часто используют при бытовом электромонтаже;
• на улице, в грунте применяют IP 67;
• использование с подводным погружением – IP 68.

Особенности монтажа

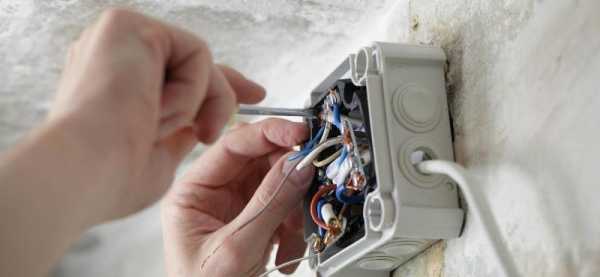

В процессе установки коммутатора надо продумать, как соединить провода в распределительной коробке. Самым надежным приемом признана сварка. Достаточно хорошие показатели безопасности демонстрирует пайка. А вот скручивание и клеммное подключение применяются только во внутренних работах.

При этом надо принимать во внимание и место установки. Например, при использовании изделия класса IP 55 на улице клеммные и скруточные соединения могут ослабляться и снижать эффективность монтажа.

Если вы ставите изделие внутреннего крепления, то сначала перфоратором с коронкой обустраивается ниша с извлечением высверленного бетона. От отверстия выводятся штробы для прокладки кабеля. Провода укладываются в эти траншеи с выводом внутрь отверстия на 100-150 мм. Концы проводов надо завести в специальные отверстия коробки.

Для крепления коробки в отверстии целесообразно использовать алебастр или гипс. Затем все провода соединяются, а бокс прикрывают крышкой.

В процессе монтажа рекомендуют руководствоваться такими правилами:

• коробка ставится на 100-150 мм ниже уровня потолка;
• бокс не следует закрывать отделочным материалом, к нему должен быть постоянный доступ;
• для скрытой установки глубина отверстия должна позволять вставить приспособление без существенного выхода за уровень стены;
• для наружного крепления нужно заранее отметить место монтажа;
• декоративная крышка поможет украсить конструкцию;
• при нанесении отделочного материала, например обоев или декоративной штукатурки, надо запомнить место расположения коммутатора;
• в процессе эксплуатации требуется периодическое обслуживание – подтягивание соединений, контроль нагрева.

Ответвительные боксы являются важным конструктивным элементом, который должен обязательно оборудоваться в процессе электромонтажных работ. Использование данных коробок позволяет существенно повысить надежность электросети после проведения ремонтных мероприятий в доме.

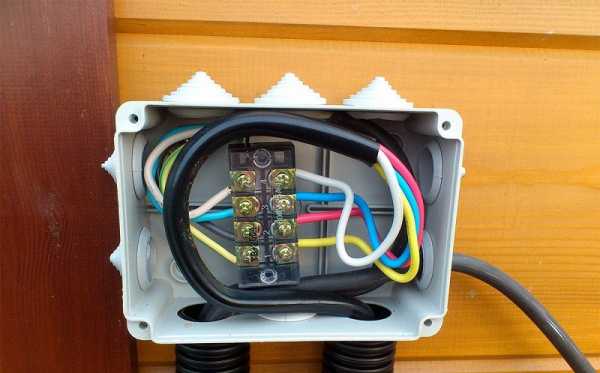

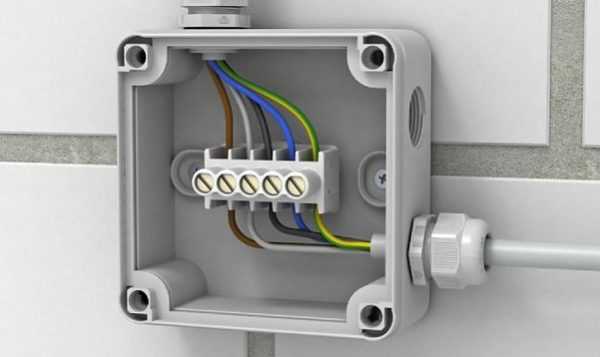

Фото распределительной коробки



Также рекомендуем посетить:

mojdominfo.ru

Распределительные коробки для электропроводки — виды и монтаж своими руками

Что это такое, знают, наверное, все, кто пользуется электричеством.

Что из себя представляет

Однако напомним, что это пластмассовый или металлический контейнер, снабженный крышкой и имеющий отверстия в боковых стенках для проводов, которые внутри коробки коммутируются в соответствии со схемой подключения.

На минутку представим себе, что от ввода в дом будет решено протянуть отдельный провод к каждому светильнику, каждой розетке и, вообще к каждой точке потребления.

Проводов понадобятся километры, а, с учетом того, что каждый из них нужно упрятать в металлорукав, представим себе величину штробы (канал в стене для скрытой прокладки проводки), которую нужно будет проложить.

Для чего нужна распредкоробка

Для уменьшения количества проводов, металлорукавов, уменьшения объема работ по изготовлению штробленных каналов и применяются такие изделия.

Первая коробка устанавливается на месте ввода электричества в дом. От нее отводятся две линии:

• ответвление розеточной группы;
• сеть группы источников освещения.

Причиной такого разделения является необходимость использования для розеточной группы провода большего сечения, поскольку мощность, потребляемая бытовыми приборами гораздо выше, чем источниками освещения. При необходимости в месте последующей разводки устанавливается уже две коробки – для каждой линии свою.

От коробки розеточной группы производится разводка по точкам потребления, где устанавливаются розетки, от второй – по местам расположения выключателей и светильников.

От них же продолжается линия к следующим группам потребления по тому же принципу. Допустим, от вторых коробок запитаны все источники потребления жилых комнат, а продолжение предназначается для распределения электроэнергии по вспомогательным помещениям с использованием таких же распределителей.

В зависимости от сложности схемы электроснабжения распределителей может быть применено достаточно много, а в особо сложных случаях и при использовании больших мощностей, на вводе в дом может быть применен распределительный щит.

При подборе этих устройств следует учитывать возможное увеличение точек потребления в дальнейшей эксплуатации. Если у вас 4 или 5 реальных точек, возьмите коробку на 8 выходов, в дальнейшем это может понадобиться.

Преимущества и недостатки использования распределительных коробок

Разумеется, как и во всяком другом вопросе, в использовании этих изделий есть свои положительные и отрицательные стороны. Положительно то, что:

1. Применение этих изделий позволяет значительно снизить расход проводов и металлорукава.
2. Снижается трудоемкость из-за уменьшения объемов штробления каналов под электропроводку.
3. При необходимости замены провода, по какой-либо причине, это можно сделать на выделенном участке после прозвона проводов и определения нуждающегося в замене участка сети.

Из недостатков можно отметить следующие моменты:

• Необходимость периодического профилактического осмотра соединений в коробках. Это связано с постоянно возникающим нагревом в местах соединений, приводящим к ослаблению контактов. Если контакты устроены в виде винтовых соединений, достаточно просто сделать подтяжку винтовых парт. При выполнении соединений в виде скруток (без пайки), придется снимать изоляцию, уплотнять скрутки и вновь изолировать их.
• Эта операция обязательна для выполнения несколько раз в год. Вспомним, что неисправность электропроводки является основной причиной возгораний и пожаров.
• Конечная распредкоробка имеет кабель на входе, внутренняя коммутация находится под крышкой, а также несколько выходов проводов к потребительским точкам.

Виды распределительных устройств

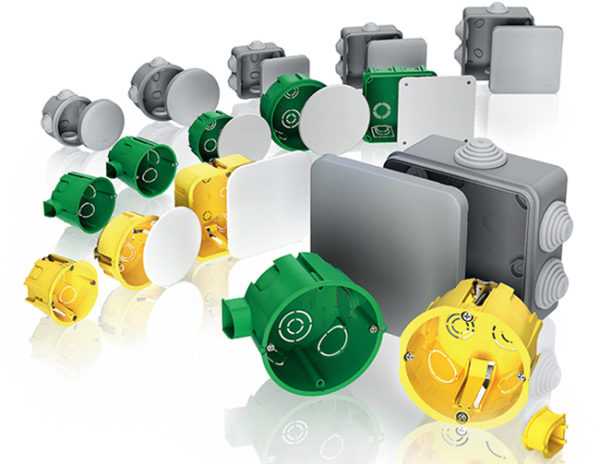

Конструктивно коробки могут быть исполнены в различных вариантах:

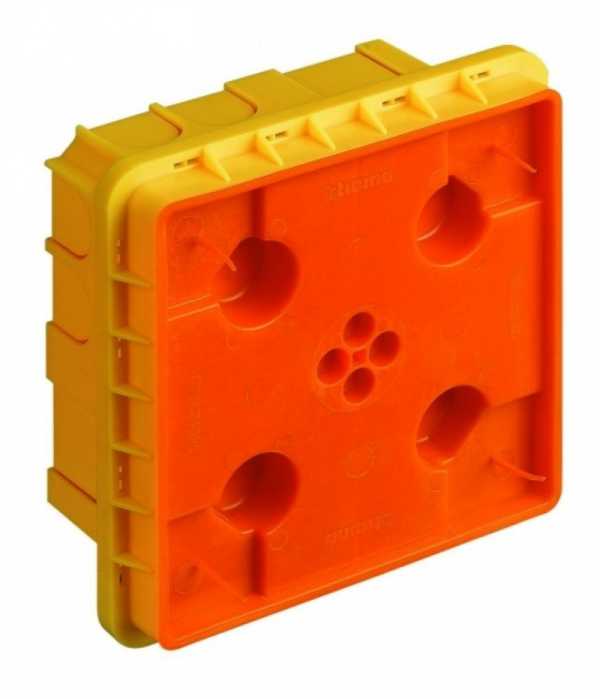

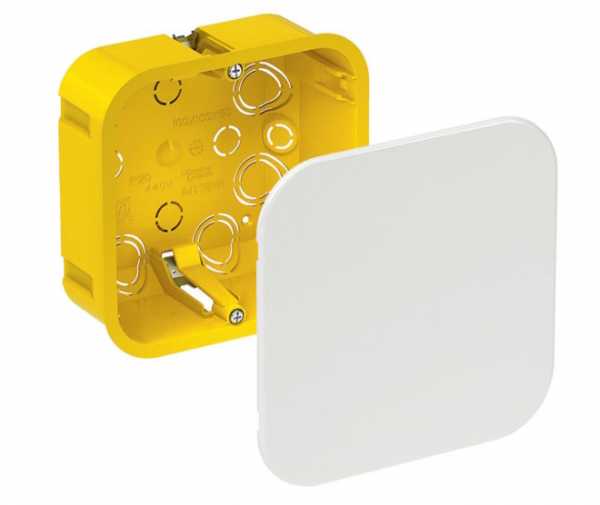

• коробка внутренняя, заделываемая в стену, скрытной установки;
• внутренняя, для применения в открытом монтаже (может быть установлена под натяжной потолок;

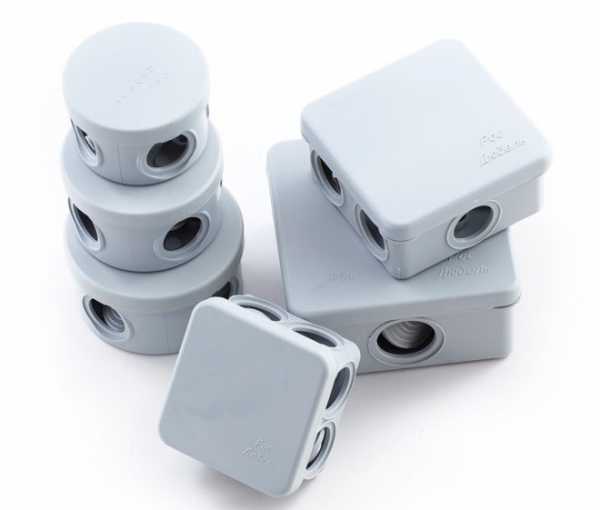

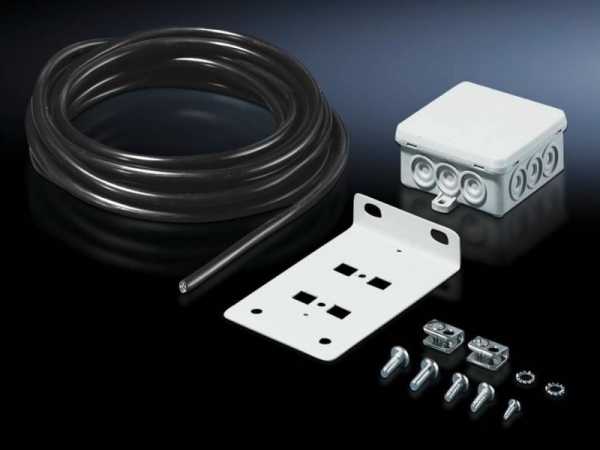

• наружная, для установки снаружи, оснащена герметичной крышкой;

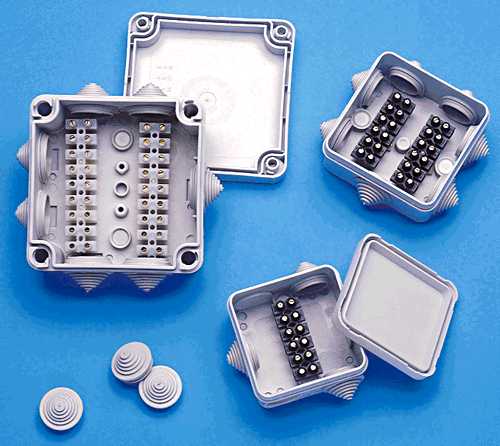

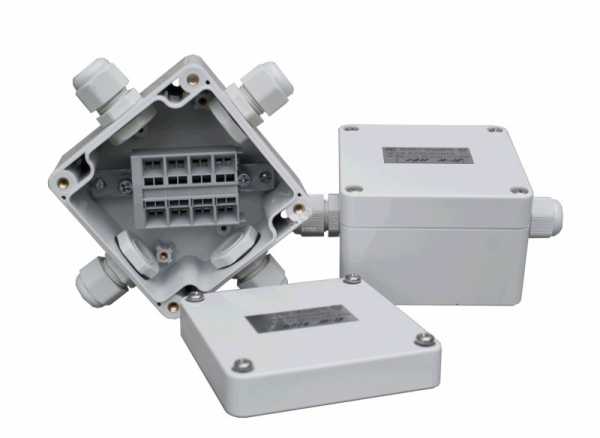

• с клеммниками для подсоединения или без них.

Распределительные коробки в настоящее время преимущественно изготавливаются из пластика толщиной порядка 4-х миллиметров белого или серого цвета. Ранее, да и сейчас, на старых производствах эти изделия изготавливаются из листовой стали толщиной 0,5 – 0,8 мм методом штамповки.

Размеры

Этот параметр зависит от места установки, количество выходов и исполнения:

Таблица 1

Изображение	Наименования	Размеры			Количество выводов
		А	В	Н
Для наружной проводки с сальниками
	3001	Диам. 70		36	4
	3002	80	80	36	7
	3011	100	100	55	7
	3012	153	110	63	8
	3013	160	135	83	10
	3014	220	170	85	10
	3015	310	240	124	12
Для наружной проводки без сальников
	BJB1-100	100	100	55	6
	BJB1-120	120	80	50	6
	BJB1-150	150	110	70	10
	BJB1-190	190	140	70	10
	BJB1-100	150	110	110	6
	JLB-90	90	42	40	10
Для гипсокартона, с крышкой
	3251	100	100	45
	3252	160	100	50
	3253	200	130	60
	3254	Диам.67		39
Коробка «Эконом для наружной проводки
	JBR-065	Диам.65		35	4 по 20 мм
	JBR-070	Диам.70		40	4 по 20 мм
	JBR-080	Диам.80		40	4 по 20 мм
	JBS-065	65	65	40	7 по 20 мм
	JBS-070	70	70	40	6 по 20 мм
	JBS-080	85	85	40	6 по 20 мм
	JBS-100	100	100	55	6 по 25мм
	JBS-120	120	80	50	6 по 25 мм
	JBS-150	150	110	70	10 по 25 мм
	JBS-190	190	140	70	10 по 32 мм
	JBS-210	210	150	100	6 по 50 мм2 по 32 мм
	JBS-300	300	250	120	12 по 32 мм

Здесь приведены размеры некоторых видов распределительных устройств для общего представления предмета.

Где установить коробку

Наиболее распространенным местом установки распределителей под потолком, в сантиметрах 20 от него. Это связано с безопасностью эксплуатации электрической разводки. Можно предположить вероятность самопроизвольного отделения крышки. В этом случае не исключено поражение электрическим током с непредсказуемыми последствиями.

Еще одни поводом задуматься о месте установки коробки – расход провода на разводку сети. Чем ближе к точкам потребления подведен силовой провод, тем короче будут ветви сети от коробки до этого места.

Как установить коробки в жилом доме

Имея элементарные навыки, достаточно просто изготовить проводку в доме своими руками.

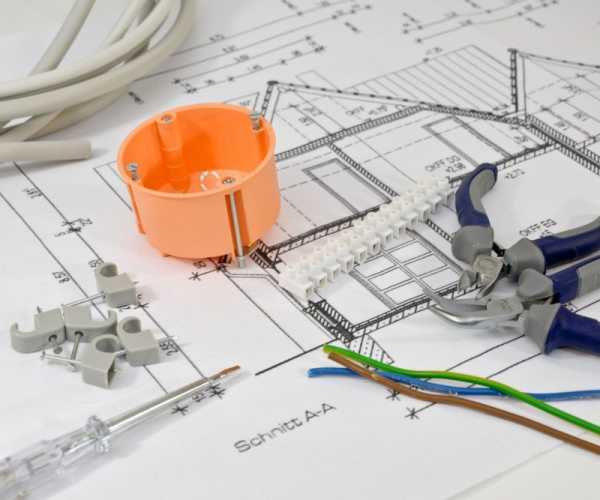

Для этого понадобятся инструменты и материалы:

1. «Болгарка» с диском, соответствующим материалу стен для изготовления каналов, в которых будут размещены провода.
2. Перфоратор – понадобится, если будут применяться скрытые коробки, под которые нужно сверлить глухие отверстия в стенах.
3. Молоток и зубило для вырубки середины глухих отверстий под коробки после сверления корончатым сверлом.
4. Бокорезы – для разделки проводов на мерные куски по месту установки.
5. Кримпер – инструмент для зачистки концов проводов от изоляции.
6. Дрель со сверлом из твердосплавных материалов – сверление отверстий в стенах для крепления распределителей, если они применяются в наружном исполнении.
7. Набор отверток – для крепления коробок к стенам и установки проводов, когда применяются коробки с клеммниками.
8. Пластиковые вкладыши в отверстия для крепления коробок.
9. Винты – для того же.
10. Паяльник и припой (олово + канифоль), если применяются коробки без клеммников – пайка скруток проводов.
11. Наконечники изолирующие и изолента для изоляции спаянных скруток.
12. Тестер.

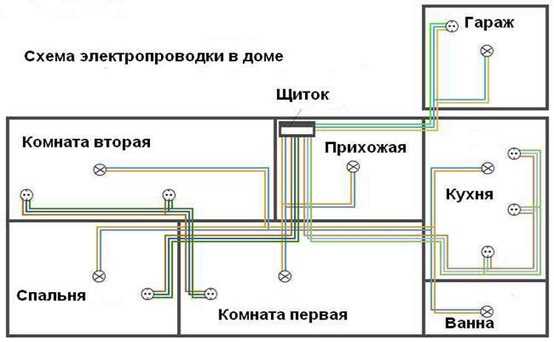

Схема электроснабжения



Как видно из приведенной упрощенной электросхемы, места установки распределителей вполне очевидны. Здесь они не показаны, но если учесть, что по одной розетке в комнатах и спальне явно недостаточно, становятся понятны места дополнительных ответвлений схемы, которые развести без распределительных устройств будет проблематично.

Порядок выполнения работ

1. Разметить лини прохождения каналов будущей проводки.
2. Выполнить штробление каналов скрытой проводки.
3. В обозначенных местах закрепить распределительные коробки соответственно их конструктивному исполнению.
4. Отмерить по длине силовые провода для двух фаз, нулевой и заземляющий и завести их в металлический или пластиковый рукав, специально предназначенный для электропроводки. Провода для скрытой проводки предпочтительно применять в двойной изоляции. Точек потребления на силовом кабеле, как правило, не используют.
5. Закрепить кабель в штробе и вывести концы в распределительную коробку. В ней концы привернуть к клеммам или соединить в скрутку и пропаять.
6. От вторых концов клемм или от скруток развести провода по точкам потребления.
7. На всех розетках должно быть заземление соответствующим проводом.
8. Провода в коробках маркировать по назначению.
9. Прозвонить всю собранную схему тестером для контроля правильности разводок.
10. Электроэнергию на щиток подавать в последнюю очередь.
11. При выполнении всех работ строго придерживаться правил безопасности.

Цены на распределительные (распаячные) коробки

Цены на любые товары технического назначения зависят, прежде всего, от сложности изготовления и степени применимости.

Если сравнить два вида распаячных устройств, то увидим следующее:

• Коробки для использования в помещениях с невысоким уровнем влажности.
• Они же – выполняющие дополнительные функции выравнивания потенциалов – для помещений с повышенным уровнем влажности (ванные комнаты). В таких изделиях установлена дополнительная шина заземления, подключаемая к ванне, трубной разводке отопления, трубам канализации и прочее. Естественно, что изделие такого типа будет стоить заметно дороже.

Таблица 2

Наименование	Изображение	Цена (руб)
Распаячная коробка HEGEL ОП 100х100х50 IP55 ЩДУП		91
Распаячная коробка TDM 50x50x20 ОП с клеммной колодкой белая SQ 1410		38
Коробка распаячная HEGEL ОП 80х80х40 IP55 KP2603		59
Распаячная коробка с крышкой ОП IP54 100x100x55		60
Распаячная коробка ОП 70х70х40 IP55 Ruvinil 67030		46
Распаячная коробка СП диам. 73х42 мм IP20 TDM SQ 1402-0011		20
Коробка распаячная ОП 100х100х50 IP54 Ruvinil 67045		104

Как видно из таблицы уровень цен на эти изделия весьма невысок, поэтому есть смысл предпочесть качество, не обращая внимания на разницу в стоимости.

Успехов вам!

househill.ru
