Рассчитать резистор. Как рассчитать и подобрать резистор для светодиода: пошаговая инструкция — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно рассчитать номинал резистора для светодиода. Какие параметры нужно учитывать при расчете. Как подобрать резистор нужной мощности. Как подключить светодиод к разным источникам питания.

Содержание

Зачем нужен резистор для светодиода

Светодиод является полупроводниковым прибором с нелинейной вольт-амперной характеристикой. При превышении определенного порогового напряжения ток через светодиод резко возрастает, что может привести к его выходу из строя. Поэтому при подключении светодиода к источнику питания необходимо ограничивать протекающий через него ток.

Самым простым способом ограничения тока является включение последовательно со светодиодом токоограничивающего резистора. Резистор «гасит» излишнее напряжение и стабилизирует ток через светодиод на заданном уровне.

Основные параметры светодиода для расчета резистора

Для правильного расчета резистора необходимо знать следующие параметры светодиода:

Прямое напряжение (Uпр) — напряжение на светодиоде при номинальном токе. Обычно 1.8-3.4 В в зависимости от цвета.

Прямой ток (Iпр) — номинальный рабочий ток светодиода. Как правило, 20-30 мА для индикаторных светодиодов.
Максимально допустимый прямой ток — предельное значение тока, при котором светодиод выходит из строя.

Эти параметры указываются производителем в технической документации на светодиод.

Формула для расчета сопротивления резистора

Для расчета сопротивления токоограничивающего резистора используется следующая формула:

R = (Uпит — Uпр) / Iпр

где:

R — сопротивление резистора (Ом)
Uпит — напряжение источника питания (В)
Uпр — прямое напряжение светодиода (В)
Iпр — прямой ток светодиода (А)

Пошаговая инструкция по расчету резистора

Определите напряжение источника питания Uпит.
Уточните прямое напряжение Uпр и прямой ток Iпр светодиода из документации.
Подставьте значения в формулу R = (Uпит — Uпр) / Iпр

Вычислите требуемое сопротивление R.
Выберите ближайшее большее стандартное значение сопротивления.

Расчет мощности резистора

После определения сопротивления необходимо рассчитать минимальную мощность резистора по формуле:

P = (Uпит — Uпр) * Iпр

Рекомендуется выбирать резистор с запасом по мощности в 2 раза.

Особенности расчета для разных источников питания

Расчет резистора для светодиода от батарейки 3В

При питании от батарейки 3В для большинства светодиодов резистор не требуется, так как напряжение источника близко к прямому напряжению светодиода. Однако при использовании светодиодов с низким прямым напряжением (1.8-2.4В) рекомендуется установить резистор 10-30 Ом для стабилизации тока.

Расчет резистора для светодиода от 5В

Для питания от USB-порта или Arduino с напряжением 5В формула расчета остается той же. Например, для красного светодиода с Uпр=2В и Iпр=20мА получим:

R = (5В — 2В) / 0.02А = 150 Ом

Расчет резистора для светодиода от 12В

При питании от автомобильного аккумулятора или блока питания 12В необходимо учитывать возможные колебания напряжения. Рекомендуется рассчитывать резистор на максимальное напряжение 14-14.5В. Например, для белого светодиода с Uпр=3.2В и Iпр=20мА:

R = (14.5В — 3.2В) / 0.02А = 565 Ом

Выбираем ближайшее стандартное значение 570 Ом.

Как подобрать резистор нужной мощности

Чтобы правильно подобрать резистор по мощности, следуйте этим рекомендациям:

Рассчитайте минимальную мощность рассеивания по формуле P = (Uпит — Uпр) * Iпр
Выберите резистор с номинальной мощностью в 2 раза больше расчетной
Для маломощных светодиодов обычно достаточно резисторов на 0.125 — 0.25 Вт
Для мощных светодиодов используйте резисторы на 0.5 — 2 Вт
При последовательном соединении нескольких светодиодов суммируйте мощности

Схемы подключения светодиодов с резисторами

Подключение одиночного светодиода

Простейшая схема — последовательное соединение светодиода и резистора:

Плюс источника питания
Резистор
Светодиод (анод к резистору, катод к минусу)
Минус источника питания

Параллельное подключение нескольких светодиодов

При параллельном соединении каждый светодиод должен иметь свой ограничительный резистор:

Плюс питания — общее соединение резисторов
От каждого резистора — к аноду своего светодиода
Катоды всех светодиодов — на общий минус

Последовательное подключение светодиодов

При последовательном соединении используется один общий резистор:

Плюс питания — резистор — цепочка последовательно соединенных светодиодов — минус питания

Прямые напряжения светодиодов суммируются, а ток остается равным номинальному для одного светодиода.

Рассчитать резистор на светодиод

Светодиод является полупроводниковым прибором с нелинейной вольт-амперная характеристикой ВАХ. Его стабильная работа, в первую очередь, зависит от величины, протекающего через него тока. Любая, даже незначительная, перегрузка приводит к деградации светодиодного чипа и снижению его рабочего ресурса. Чтобы ограничить ток, протекающий через светодиод на нужном уровне, электрическую цепь необходимо дополнить стабилизатором.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

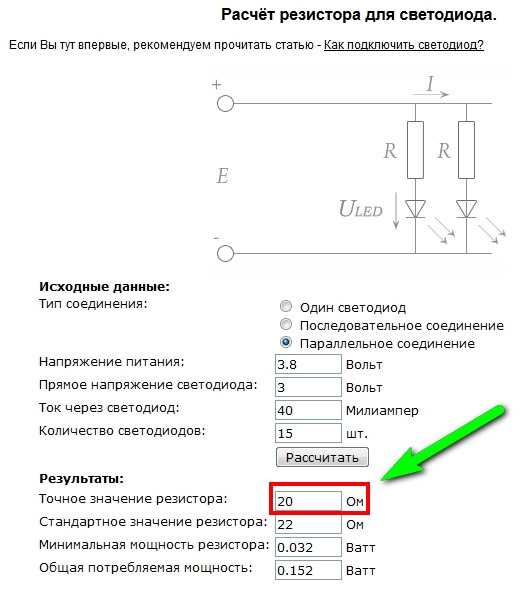

Калькулятор светодиодов

Расчет резистора для светодиода

Как рассчитать резистор для светодиода

Расчет и подбор сопротивления для светодиода

Как подключить светодиод к 12 Вольтам

Как рассчитать сопротивление резистора для светодиода?

Расчет резистора для светодиода, калькулятор

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Правильное подключение светодиодов. Расчет резистора для питания 12 В [© Игорь Шурар 2015]

Калькулятор светодиодов

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Категории: Все про светодиоды Количество просмотров: Комментарии к статье: 2. Как правильно рассчитать и подобрать резистор для светодиода.

Каждый из нас видел светодиод. Обычный маленький светодиод выглядит как пластиковая колбочка-линза на проводящих ножках, внутри которой расположены катод и анод.

На схеме светодиод изображается как обычный диод, от которого стрелочками показан излучаемый свет. Вот и служит светодиод для получения света, когда электроны движутся от катода к аноду — p-n-переходом излучается видимый свет. Изобретение светодиода приходится на далекие е, когда для получения света во всю применяли лампы накаливания.

Но именно сегодня, в начале 21 века, светодиоды заняли наконец место самых эффективных источников электрического света. Чтобы правильно подключить светодиод к источнику питания, необходимо прежде всего соблюсти полярность.

Взгляните во внутрь светодиода: большой электрод — это катод, его — к минусу, маленький электрод, похожий просто на окончание ножки, — на плюс.

А еще рядом с катодом линза светодиода имеет плоский срез. Паять выводы светодиода следует аккуратно и быстро, ведь полупроводниковый переход очень боится лишнего тепла, поэтому нужно краткими движениями паяльника дотрагиваться его жалом до припаиваемой ножки, и тут же паяльник отводить в сторону. Лучше в процессе пайки держать припаиваемую ножку светодиода пинцетом, чтобы обеспечить на всякий случай отвод тепла от ножки.

Мы подошли к самому главному — как подключить светодиод к источнику питания. Если вы хотите проверить светодиод на работоспособность , то не стоит напрямую присоединять его к батарее или к блоку питания. Если ваш блок питания на 12 вольт, то используйте для подстраховки резистор на 1 кОм последовательно с проверяемым светодиодом.

Не забывайте о полярности — длинный вывод на плюс, вывод от большого внутреннего электрода — к минусу. Если не использовать резистор, то светодиод быстро перегорит, в случае если вы нечаянно превысите номинальное напряжение, через p-n-переход потечет большой ток, и светодиод практически тут же выйдет из строя. Светодиоды бывают разных цветов, однако цвет свечения не всегда определяется цветом линзы светодиода. Белый, красный, синий, оранжевый, зеленый или желтый — линза может быть прозрачной, а включишь — окажется красным или синим.

Светодиоды синего и белого свечения — самые дорогие. Вообще, на цвет свечения светодиода влияет в первую очередь состав полупроводника, и как вторичный фактор — цвет линзы.

Многоцветные RGB светодиоды содержат в одном корпусе несколько излучающих свет p-n-переходов, каждый из которых дает свой цвет свечения.

Комбинируя яркости компонентов токами или частотами импульсов токов для красного, зеленого и синего кристаллов , можно получить любой оттенок. Здесь, конечно, балансирующие резисторы нужны на каждый цветовой канал.

Резистор включается последовательно со светодиодом. Функция резистора — ограничить ток, сделать его близким к номиналу светодиода, чтобы светодиод мгновенно не перегорел, и работал бы в нормальном номинальном режиме. Берем в расчет следующие исходные данные:. Теперь, прежде чем находить значение необходимого резистора R , отметим, что ток в последовательной цепи у нас будет постоянным, одним и тем же в каждом элементе: ток If через светодиод будет равен току Ir через ограничительный резистор.

То есть, зная напряжение источника питания, падение напряжения на светодиоде и его номинальный ток, можно легко подобрать подходящий ограничительный резистор. Если найденное значение сопротивления не удается выбрать из стандартного ряда номиналов резисторов, то берут резистор несколько большего номинала, например вместо найденных Ом, берут Ом, которые всегда легко найти.

Яркость свечения светодиода уменьшится весьма незначительно.

Допустим, имеется источник питания на 12 вольт, и светодиод, которому нужно 1,5 вольта и 10 мА для нормального свечения. Подберем гасящий резистор. Выбираем 1,1 кОм. Какой мощности должен быть резистор? Резистор мощностью 0, Вт подойдет, даже запас останется. Если перед вами стоит цель соединить несколько светодиодов в единый источник света, то лучше всего соединение выполнять последовательно.

Это нужно для того, чтобы к каждому светодиоду не цеплять свой резистор, чтобы избежать лишних потерь энергии. Наиболее подходят для последовательного соединения светодиоды одного и того же вида, из одной и той же партии. Допустим, необходимо последовательно объединить 8 светодиодов по 1,4 вольта с током по 0,02 А для подключения к источнику питания 12 вольт. Очевидно, общий ток будет составлять 0,02 А, но общее напряжение составит 11,2 вольта, следовательно 0,8 вольт при токе в 0,02 А должны рассеяться на резисторе.

Выбираем резистор на 43 Ом минимальной мощности. Параллельное соединение цепочек светодиодов — не лучший вариант. Если есть выбор, то светодиоды лучше всего соединять последовательно, а не параллельно. Если соединить несколько светодиодов параллельно через один общий резистор, то в силу разброса параметров светодиодов, каждый из них будет не в равных условиях с остальными, какой-то будет светиться ярче, принимая больше тока, а какой-то — наоборот тусклее.

В результате, какой-нибудь из светодиодов сгорит раньше в силу быстрой деградации кристалла. Лучше для параллельного соединения светодиодов, если альтернативы нет, применить к каждой цепочке свой ограничительный резистор. Смотрите также: Простые схемы подключения светодиодов. Поделитесь этой статьей с друзьями:.

Вступайте в наши группы в социальных сетях:. ВКонтакте Facebook Одноклассники Pinterest. Смотрите также на Электрик Инфо : Как проверить светодиод Об использовании светодиодов, устройство светодиода, как зажечь светодиод Как правильно подобрать драйвер для светодиодов Что такое деградация светодиода Как самому сделать выключатель с подсветкой.

Однако в расчёте номинала резистора вы его вроде бы учли через падение напряжения на том же светодиоде. Чем конструкция дорогих розеток отличается от дешевых 10 лучших технологий аккумуляторов, зарядки и хранения Какое напряжение опасно для жизни человека?

Как работают датчики и токовые клещи для измерения пост Почему выключатель размыкает фазу, а не ноль? Как устроен и работает сервопривод Проблема перегрева осветительных светодиодов и пути ее В Интернете кто-то прав!

За применение этой информации администрация сайта ответственности не несет. Перепечатка материалов сайта запрещена. Пожалуйста, подождите Электрик Инфо. Добавление комментария. Или о чём говорят электрики. Вся информация на сайте предоставлена в ознакомительных и познавательных целях. Категории: Все про светодиоды Количество просмотров: Комментарии к статье: 2 Как правильно рассчитать и подобрать резистор для светодиода Каждый из нас видел светодиод.

Паяльник долго на ножке не держать Паять выводы светодиода следует аккуратно и быстро, ведь полупроводниковый переход очень боится лишнего тепла, поэтому нужно краткими движениями паяльника дотрагиваться его жалом до припаиваемой ножки, и тут же паяльник отводить в сторону.

Резистор обязателен при проверке светодиода Мы подошли к самому главному — как подключить светодиод к источнику питания. Цвет свечения светодиода Светодиоды бывают разных цветов, однако цвет свечения не всегда определяется цветом линзы светодиода. Находим номинал резистора для светодиода Резистор включается последовательно со светодиодом.

Берем в расчет следующие исходные данные: Vps — напряжение источника питания; Vdf — прямое падение напряжения на светодиоде в нормальном режиме; If — номинальный ток светодиода при нормальном режиме свечения. Пример подбора резистора: Допустим, имеется источник питания на 12 вольт, и светодиод, которому нужно 1,5 вольта и 10 мА для нормального свечения. Последовательное соединение светодиодов Если перед вами стоит цель соединить несколько светодиодов в единый источник света, то лучше всего соединение выполнять последовательно.

Параллельное соединение цепочек светодиодов — не лучший вариант Если есть выбор, то светодиоды лучше всего соединять последовательно, а не параллельно. Комментарии: 1 написал: Алексей [цитировать]. Почему в примере подбора резистора не учитывается сопротивление самого светодиода? Комментарии: 2 написал: Артём [цитировать]. Всё хорошо.

Расчет резистора для светодиода

Светодиоды круглые 3 мм — полупроводниковые источники света с рабочим напряжением от 1,8В до 3,4В и силой тока в 20мА. Сила света при этом в зависимости от номинала варьируется от 30мкд до мкд. Светодиоды представлены несколькими вариантами цветового свечения : красный, оранжевый, зелёный. Изготавливаются в пластмассовом корпусе с оптически прозрачным или диффузно-рассеивающим окрашенным компаундом. Вывода однонаправленные радиальные, гибкие, проволочного типа.

Светодиоды должны иметь ограничительный резистор. Как рассчитать резисторы для светодиодов- вот все это в строку поиска в.

Как рассчитать резистор для светодиода

Чтобы создать схему подключения к любому источнику питания, требуется расчет ограничивающего резистора для светодиодов. Мощность и сопротивления рассчитываются при помощи несложных формул с учетом цвета лампочек и вида схемы. Светодиод — это полупроводник, кристалл кремня, который способен проводить напряжение и ток лишь в одном направлении. На аноде должно быть положительное напряжение, на катоде — отрицательное. Основное отличие от других источников света — невозможность прямого подключения к источнику питания. Это обусловлено другой особенностью — потреблением всего объема мощности, которая передается. Поэтому требуется последовательное подключение к схеме токоограничивающего устройства резистора , использующего излишки напряжения и электротока. Для подключения к бытовой электросети существуют специально разработанные схемы и формулы для расчетов.

Расчет и подбор сопротивления для светодиода

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.

Хотя во всемирной сети существует множество онлайн-калькуляторов, помогающие определить различные параметры, но, по моему личному мнению, лучше один раз разобраться самому и понять физику процесса, чем слепо пользоваться подобными калькуляторами.

Как подключить светодиод к 12 Вольтам

В зависимости от типа используемого материала для изготовления прибора, светодиоды могут излучать свет различного цвета. Эти миниатюрные, надежные, экономичные приборы используются в технике, для освещения и в рекламных целях. Светодиод обладает такой же вольтамперной характеристикой, как и обычный полупроводниковый диод. При этом при повышении прямого напряжения на светодиоде проходящий через него ток резко возрастает. Поэтому при прямом подключении светодиода к источнику напряжения при небольшом изменении напряжения ток светодиода может возрасти до очень большого значения, что приведет к сгоранию p-n перехода и светодиода. Другой метод маркировки — цветная — предназначен для обозначения параметров резисторов посредством цветных полосок и кольц.

Как рассчитать сопротивление резистора для светодиода?

Регистрация Вход. Ответы Mail. Вопросы — лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Мощность рассеивания транзистора? Зачем электродрели нужен редуктор, точнее большая шестеренка? Лидеры категории Антон Владимирович Искусственный Интеллект. Кислый Высший разум.

Ограничить ток можно резистором, либо запитать светодиод через драйвер. Давайте рассмотрим на примерах как рассчитать и подключить светодиод.

Расчет резистора для светодиода, калькулятор

Для устойчивой работы светодиоду необходим источник постоянного напряжения и стабилизированный ток, который не будет превышать величины, допустимые спецификой конкретного светодиода. Если необходимо подключить светодиоды индикаторные, рабочий ток которых не превышает мА, можно ограничить ток посредством резисторов. Если речь идет о питании мощных светодиодов с рабочими токами от сотен миллиампер до единиц ампер, то не обойтись без специальных устройств — драйверов подробнее об этих устройствах читайте в статье «Драйвера для светодиодов» , готовые модели драйверов можно увидеть здесь.

Подключать светодиоды — дело не из сложных. Для правильного подключения достаточно знать школьный курс физики и соблюсти ряд правил. Сегодня рассмотрим как правильно рассчитать резистор для светодиода и подключить его, чтобы он горел долго и на радость потребителю. Главный параметр у любого светодиода — ток, а не напряжение, как считают многие. Светодиод необходимо питать стабилизированным током, величина которого всегда указана производителем на упаковке или в datasheet.

Уже невозможно представить современное освещение без использования светодиодов.

Нередко приходится устанавливать светодиодные индикаторы в различные приборы и станки. Такой индикатор показывает когда прибор включен в сеть и готов к работе, либо с помощью светодиодов можно осуществлять индикацию различных режимов работы прибора или станка. А также, с помощью светодиодов можно создавать очень красивую подсветку для индикаторов приборов, кнопок, выключателей и т. Я решил создать удобный калькулятор, который позволит рассчитать резистор для любого светодиода при подключении на любое напряжение питания прибора. Как известно, светодиод является полярным, то есть у него есть плюс и минус, которые следует не путать, иначе светодиод не будет гореть, либо сразу выйдет из строя.

Random converter. Калькулятор нарисует принципиальную и монтажную схему одного светодиода с ограничительным резистором или светодиодного массива, состоящего из нескольких параллельных ветвей светодиодов, с последовательно включенным ограничительным резистором. Если вы только начинаете изучать электронику или учитесь в техническом университете, вы можете использовать этот калькулятор для изучения светодиодов. Если же вы не в первый раз разрабатываете массив светодиодов, воспользуйтесь им для проверки своих расчетов.

Помогите рассчитать сопротивление.

← →
Дмитрий С © (2010-06-12 17:20) [0]

Нужно рассчитать сопротивление, которое нужно включить последовательно с светодиодом, чтобы тот работал от 12V.
Параметры светодиода:
• Потребляемый ток (I): 20 mA;
• Рабочее напряжение (U) от 2. 8 до 3.6 V (возьмем 3 V).

Я рассуждаю так:
1. Сопротивление диода (по закону Ома)
R = U / I = 3 / 0.020 = 150 Ом

2. От 12 V нормально будут работать 4 светодиода подключенных последовательно (по какому закону не помню, но помню что это так). Поэтому для подключения 1 светодиода нужно добавить в цепь сопротивление 3х светодиодов.
R3 = 3 * R = 450 Ом.

3. Получаем схему:

(+) —|◄—|450Ом|— (-)

С пониманием физики электрического тока у меня плохо, а тут, как известно знают всё. Поправьте меня, если где ошибся.

← →
Владислав © (2010-06-12 17:33) [1]

Не-не-не.
По закону Ома берем подаваемое напряжение (12 В), берем необходимый ток (20 мА), считаем сопротивление. R = 12/0.020 = 600 (Ом).

Подключаем, наслаждаемся.

← →
Дмитрий С © (2010-06-12 17:35) [2]

> Владислав © (12. 06.10 17:33) [1]

600 Ом — это сопротивление всей цепи, диода вместе с резистором, разве нет?

← →
Anatoly Podgoretsky © (2010-06-12 17:50) [3]

> Дмитрий С (12.06.2010 17:35:02) [2]

Если твое рассуждение насчет 3 вольт правильно, то расчет верный, надо
погасить 9 вольт, что ток был 20 ма

← →
Pavia © (2010-06-12 17:53) [4]

450Ом хватит можно меньше и больше.

> • Рабочее напряжение (U) от 2.8 до 3.6 V (возьмем 3 V).

Скорее всего диапозон гораздо шире.
Главное что-бы он на обратное не светился и напряжение постоянно.

← →
Дмитрий С © (2010-06-12 18:01) [5]

> Anatoly Podgoretsky © (12. 06.10 17:50) [3]

Так по закону Ома тоже получается 450 Ом, что логично. Спасибо

> Pavia © (12.06.10 17:53) [4]

> Скорее всего диапозон гораздо шире.

Такой диапазон указан в описании светодиода.

> Главное что-бы он на обратное не светился и напряжение постоянно.

Что значит «на обратное не светился»?

Кстати, это хорошее замечание. Напряжение может меняться от 10 до 14,5 V (бортовая сеть авто). В этом случае нужно рассчитать сопротивление для максимального напряжения?

← →
Владислав © (2010-06-12 18:07) [6]

Вспоминаем физику и диод.
В нормальных условиях в одну сторону сопротивление близко к нулю, в другую близко к бесконечности.
именно это свойство диода применяется в диодном мосте для преобразования переменного тока в постоянный.

← →
Anatoly Podgoretsky © (2010-06-12 18:08) [7]

> Дмитрий С (12. 06.2010 18:01:05) [5]

> Что значит «на обратное не светился»?

Что бы дым с него не шел, и сам он не светился при этом.

← →
NailMan © (2010-06-12 18:11) [8]

Чтобы не разрывать себе мозг есть интернет
http://www.novomoskovsk.ru/andreev/led_calc.html

← →
Дмитрий С © (2010-06-12 20:03) [9]

> Anatoly Podgoretsky © (12.06.10 18:08) [7]

ну примерно понял:)

> NailMan © (12.06.10 18:11) [8]

Спасибо.

Еще один вопрос встал, подскажите хороший интернет магазин для радиолюбителей, где можно заказать необходимые принадлежности и радиодетали?

← →
begin. ..end © (2010-06-12 20:26) [10]

Uпит — напряжение источника питания (12 В)
Uраб — рабочее напряжение светодиода (3 В)
I — ток в цепи (0,02 А — через светодиод, сопротивление и источник питания ток течёт одинаковый)
R — сопротивление светодиода
R» — искомое сопротивление

Падение напряжения на светодиоде и резисторе, вместе взятых:
I * (R + R») = Uпит

Падение напряжения на светодиоде:
I * R = Uраб

Вычитая из 1-го уравнения 2-е, получим: I * R» = Uпит — Uраб, отсюда:
R» = (Uпит — Uраб) / I = (12 — 3) / 0,02 = 450 Ом

Мощность, выделяемая на резисторе:
P» = R» * Sqr(I) = 450 * Sqr(0,02) = 0,18 Вт

← →
begin…end © (2010-06-12 20:28) [11]

> Дмитрий С © (12.06.10 20:03) [9]

http://chip-dip.ru/

← →
Дмитрий С © (2010-06-12 21:07) [12]

> http://chip-dip. ru/

Тоже то что нужно.

> Мощность, выделяемая на резисторе:
> P» = R» * Sqr(I) = 450 * Sqr(0,02) = 0,18 Вт

Резистор можно брать мощнее, в случае если нет точно такого?
И еще такой вопрос. В том же магазине есть, например,
— Резисторы постоянные выводные 0.25Вт 5-10%
А что означают эти 5-10% ? (ссылка: http://www.chip-dip.ru/search.aspx?tmpl=results&searchtext=%F0%E5%E7%E8%F1%F2%EE%F0 )

В рамках этой же темы хотелось бы спросить, как подбирать сопротивление резистора для подключения транзистора.
Хочу собрать по схеме «индикатор мощности для звуковой колонки».
Нашел вот такую схему:
http://cxem.net/sound/raznoe/indikators2-2.gif
(источник с описанием: http://www.remexpert.com/ipb/topic907.html?mode=threaded&pid=3695)

Для нее по описанию подобрал такой транзистор:
Макс. напр. к-б при заданном обратном токе к и разомкнутой цепи э.(Uкбо макс),В 60 Макс. напр. к-э при заданном токе к и разомкнутой цепи б. (Uкэо макс),В 40 Максимально допустимый ток к ( Iк макс.А) 0.1 Статический коэффициент передачи тока h31э мин 110 Граничная частота коэффициента передачи тока fгр.МГц 150 Максимальная рассеиваемая мощность ,Вт 0.25
http://www.chip-dip.ru/product1/35670756.aspx

На схеме указаны резисторы сопротивлением 470 Ом, но там транзистор кт315в — не такой, какой я выбрал. На российском меня смутил маленький «Статический коэффициент передачи тока h31э мин», равный 30, тогда как в описании рекомендовался более 100.

До диодов и конденсаторов пока не дошел.

← →
Anatoly Podgoretsky © (2010-06-12 21:16) [13]

> Дмитрий С (12.06.2010 21:07:12) [12]

Ни одна деталь не критично, можно практически использользовать близкие
детали.

← →
Дмитрий С © (2010-06-12 21:54) [14]

> Anatoly Podgoretsky © (12. 06.10 21:16) [13]
>
> > Дмитрий С (12.06.2010 21:07:12) [12]
>
> Ни одна деталь не критично, можно практически использользовать
> близкие
> детали.

Это хорошо.

Про конденсаторы вопрос:
У них есть параметр «Рабочее напряжение». Какое выходное напряжение усилителя я, естественно, не знаю. Можно использовать с заведомо большим параметром, например 35В ? Нормальный ли Допуск номинальной емкости, равный 20%?
И какой лучше выбрать «Алюминиевый электролитический» или «Танталовый электролитический»?

← →
инспектор (2010-06-12 21:55) [15]

У светодиода нет сопротивления. У него есть падение напряжения при заданном токе.

> На российском меня смутил маленький «Статический коэффициент
> передачи тока h31э мин», равный 30, тогда как в описании
> рекомендовался более 100

Так это min. На этот коэффициент не стоит рассчитывать, он меняется во время работы. Хотя скорее вместо буквы в лучше взять букву г

← →
NailMan © (2010-06-12 22:54) [16]

> [9] Дмитрий С © (12.06.10 20:03)
> Еще один вопрос встал, подскажите хороший интернет магазин
> для радиолюбителей, где можно заказать необходимые принадлежности
> и радиодетали?

Если нужны ценики с «номерами телефонов» — в чипдип. а я как разработчик-любитель беру детали в www.megachip.ru или www.smd.ru посредством инет-покупок. Паяльное оборудование итрасходники в чипедипе или в www.radiodelo.ru. Детальки в чипедипе брать — разоришься. Правда я беру десятками-сотнями — все равно дешевле чем в чиподипе взять даже десятками-штуками %-)

← →
KilkennyCat © (2010-06-12 22:58) [17]

> http://chip-dip. ru/

питерская версия данного магазина отличается мерзостным обслуживанием и дикими ценами.

http://www.micronika.ru/
http://www.terraelectronica.ru/
http://www.megachip.ru

← →
гость (2010-06-13 03:18) [18]

Последнее, что я паял руками был игрушечный светофор на светодиодах для 5-ти летнего сына… Светофор работал, как на автомате, так и в ручном режиме. Сынишка вжигал на игрушечных авто вокруг этого светофора…
А щаз… Уже начал забывать, как держать в руках паяльник. Дешевле купить китайский ширпотреб… 🙁

Вот значит какие сложности сейчас возникают… включить светодиод в бортовую сеть авто… Проценты на резисторах обозначают возможный процент отклонения сопротивления от номинала. Самые грубые и самые дешевые 20%. т.е. конкретный экземпляр резистора может быть от 360 до 540 Ом. Наиболее часто ювелирное соответствие номиналу резистора не требуется. В вашем случае тоже т.к. напряжение бортовой сети «гуляет». Главное чтобы при пиковых значениях напряжения ток не превысил максимально допустимого для светодиода (20 мА)

Но если уж приспичило подобрать с точностью до ома… берите тестер и подбирайте нужный резистор из партии. Или покупайте претезенционный (0,1%) который к тому же еще имеет небольшой температурный коэффициент изменения сопротивления (такие детали применяются например в измерительных приборах, где требуется высокая точность).

Кстати! Не забудьте расчитать рассееваемую на резисторе мощность. Р = падение напряжения на резисторе * ток = 9 * 0,02 = 0,18 Вт. т.е. нужно брать 0,25 Вт-ный, а не 0,125 Вт-ный.

Совершенно аналогично и с конденсаторами. Напряжение электролита всегда должно быть выбрано с запасом, берите как минимум с 50% запасом по напряжению, а там ставьте хоть на 1500 вольт если место позволяет.

А «какой выбрать алюминиевый или танталовый?» Если критично время наработки на отказ схемы (надо лет экак 20 кряду при круглосуточной эксплуатации) — ставьте танталовые, если таких требований к надежности нет — ставьте что есть под рукой или что дешевле.

А там ставьте в схему то, к чему душа лежит… у меня же при мысли о танталовых конденсаторах и претезенционных резисторах для того, чтобы погасить 9 вольт на светодиоде сразу возникла ассоциация использования золотых гвоздей для столярных работ. 🙂

← →
Германн © (2010-06-13 03:36) [19]

> Параметры светодиода:
> • Потребляемый ток (I): 20 mA;
> • Рабочее напряжение (U) от 2.8 до 3.6 V (возьмем 3 V).
>

Бред.
Или я очень отстал от жизни.
У диода (любого диода включая светодиод нет и не может быть такого параметра. Точнее «таких параметров»)!
Боже, куда мы катимся!?

← →
silver © (2010-06-13 09:48) [20]

Удалено модератором

> Или я очень отстал от жизни.

Похоже на то 🙂

—
Чип-и-дип и у меня оставил неприятные впечатления. Хотя в конечном итоге я все получил, но времени это заняло — словно из Китая везли.

> Virgo_Style © (13.06.10 18:22) [21]
>
>
> > Или я очень отстал от жизни.
>
>
> Похоже на то 🙂
>

И в чём именно? Если не секрет. 🙂

> Чип-и-дип и у меня оставил неприятные впечатления. Хотя
> в конечном итоге я все получил, но времени это заняло —
> словно из Китая везли.
>

Во всех магазинах можно нарваться на подобную ситуацию. Все они в своих прайс листах стараются публиковать всё что могут найти в И-нете. Но всегда нужно интересоваться сроками поставки конкретной продукции. Ибо она (продукция) может:
1. быть на складе магазина;
2. быть заказана у поставщика;
3. вообще не существовать, ибо производитель только анонсировал такой продукт.

> И в чём именно? Если не секрет. 🙂

в том, что

> нет и не может быть такого параметра. Точнее «таких параметров»

🙂
Не, если Земля не имеет форму шара — то эти параметры будут называться, наверное, «номинальный ток» и «падение напряжения на диоде при номинальном токе».
Это если «по науке». А если хочется продать побольше — тогда «потребляемый ток» и «напряжение питания» — самое оно 🙂

> Но всегда нужно интересоваться сроками поставки конкретной
> продукции.

В практически всех подобных магазинах сроки поставки написаны на страничке товара.
Вот только иногда они не имеют ничего общего с реальностью 🙁

← →
абизяна (2010-06-14 12:45) [24]

> Virgo_Style © (14. 06.10 11:22) [23]

Нормальный, не перегретый диод, почти, не потребляет ток, так-что такая характеристика, как «потребляемый ток» для диода представляет этот самый диод в виде электроплиты. Кстати, падение напряжения на диоде почти не зависит от протекающего через него тока — это одно из отличительных свойств полупроводниковых приборов от пассивных сопротивлений — резисторов. Когда-то, за отсутствием стабилитронов на малые напряжения использовали диоды при прямом включении по несколько штук последовательно и они отлично справлялись со стабилизацией напряжения, что, определённо, доказывает независимость падения напряжения на диоде от величины протекающего через него тока.

> абизяна (14.06.10 12:45) [24]

Все это очень интересно и познавательно, но не имеет к светодиодам ровно никакого отношения.

Потребление 3Вт — норма жизни (а бывает и 30), и ВАХ параболическая.

> почти, не потребляет ток

А за счет чего он светиться должен тогда?

> [25] Virgo_Style © (14.06.10 23:55)
> параболическая

Эээ. Может не совсем? Сравним наш диод (или для пущей наглядности стабилитрон, как говорилось выше) с вакуумным диодом (подкинем там резисторами напруги) и куском провода на одной установке из одного генератора напряжения и трёх осциллографов (опять же для пущей наглядности).

Да. Наш генератор напряжения будет нам выдавать +- относительно 0 — который будет масса, хе. По-моему школьный курс физики, но могу чуть ошибаться.

Сформулирую точнее постановку эксперимента.
Есть: четыре коробочки (возможно чёрных), на каждой написана сила тока +-. Задача: снять ВАХ со всех. Выоводы: сравнить и сделать предположения о содержимом. Работа: сделать измерительную установку для решения задачи.

> Может не совсем?

Ну, если быть точным — то скорее экспонента. Однако рабочий участок настолько невелик, что imho вполне сойдет за параболу 🙂

http://www.lumenhouse.ru/index.php?option=com_content&task=view&id=59&Itemid=21

Мда.. инженерами и не пахнет, увы.

Диод, как впрочем и любой другой двухполюсный электроэлемент, имеет такую двухпараметрическую зависимость, как вольт-амперная характеристика.
Кроме того, имеются предельные параметры напряжения и тока.

Для простейшего расчета ( без учета дестабилизирующих факторов ), достаточно знать номинальный ток и падение напряжения на светодиоде — это и есть рабочая точка на ВАХ.
Разность напряжения питания и падения напряжения на светодиоде в рабочей точке, поделенная на рабочий ток, дает значение сопротивления резистора.

> [34] Jeer © (15.06.10 10:35)
> Мда.. инженерами и не пахнет, увы.

Мы тут уже перешли к исследованию неизвестного прибора с двумя клеммами. Будем считать, что образцы есть в запасе, иначе значительно сложнее исследовать, хотя начнём тогда от нуля на нашем генераторе напряжения что ли, и будем по чуть-чуть добавлять в обе стороны на каждом замере, пока не увидим неповторяющиеся показания, тут сделаем вывод о разрушении образца и его предельных параметрах — тогда и надписей не надо на корбках.

> [33] Anatoly Podgoretsky © (15.06.10 09:38)

Там не показаны ещё несколько важных участков, но для сабжа, естественно, даже больше чем надо.

> [34] Jeer © (15.06.10 10:35)
> в рабочей точке

Вот

Смайликов выше, как обычно, не наставил.:)

← →
абизяна (2010-06-15 18:20) [36]

> Virgo_Style © (14.06.10 23:55) [25]
>
> > абизяна (14.06.10 12:45) [24]
>
>
> Все это очень интересно и познавательно, но не имеет к светодиодам
> ровно никакого отношения.
>
> Потребление 3Вт — норма жизни (а бывает и 30), и ВАХ параболическая.
>
> <Цитата>

Вот сходи по ссылке в [33]. Ну и гду здесь парабола на рабочем участке?
И, как писали выше «ток потребления 0,02А при 3В». Каким это образом получается 3Вт?
ВАХ светодиода отличается от обычного диода тем, что рабочий участок сдвинут вправо и несколько более пологая, т.е. падение напряжения на светодиоде раз в 10 больше чем на диоде, но, всё-таки слабо зависит от величины тока.
http://www.radiodetali.com/article/all/led-faq.htm

> Дмитрий С © (15.06.10 07:27) [26]
>
> > почти, не потребляет ток
>
> А за счет чего он светиться должен тогда?

почти Т.е. светит так же, как и протребляет. Хотя, конечно, есть и помощнее, к примеру, как утверждал Чубайс:»На основе нанотехнологий российские учёные … .» Просто речь шла о 20мА и 3В, что означает 60мВ.

> почти Т.е. светит так же, как и протребляет

Ерунда. КПД обычных светодиодов 20. .50%

← →
абизяна (2010-06-15 18:44) [38]

http://moto.w6.ru/obshee/poleznoe/199-svetodiody-i-ikh-primenenie.html

Как рассчитать значение сопротивления

••• провода и шланги изображение Виктора М. с сайта Fotolia.com

Обновлено 24 апреля 2017 г.

Автор: Итан Шварц электричество. Если вы представляете электричество как группу электронов, протекающих по проводу для создания тока, то сопротивление является мерой присущих материалу барьеров для потока электронов. Каждый материал имеет различное сопротивление электрическому потоку; некоторые материалы, такие как медная проволока, позволяют электронам свободно двигаться, в то время как другие, например резина, имеют огромные барьеры, которые едва позволяют электронам двигаться.

Расчет сопротивления по току и напряжению

Запишите всю информацию, которую дает задача. Большинство простых задач по физике, которые требуют расчета сопротивления, дают значения тока и напряжения в задаче.

Переведите все единицы измерения в задаче в вольты и амперы. Хитрые учителя физики могут дать вам напряжение в киловольтах (кВ) или силу тока в миллиамперах (мА). Этот метод расчета сопротивления не будет работать, если вы не переведете все факторы в соответствующие единицы измерения.

Разделите напряжение на силу тока, чтобы получить сопротивление. Эта формула, известная как закон Ома, является фундаментальным законом электроники и гласит, что напряжение равно сопротивлению, умноженному на силу тока. Например, цепь на 120 вольт, которая генерирует ток 10 ампер, будет иметь сопротивление 12 Ом.

Расчет сопротивления по мощности и току

Запишите информацию, которую дает вам задача; в этом случае проблема, вероятно, даст вам мощность и ток цепи. Многие учителя физики используют задачи, требующие расчета сопротивления по мощности и току, как несколько более сложный способ проверить свои знания об электрических цепях.

Переведите все коэффициенты в правильные единицы. В этом случае ваша мощность должна быть в ваттах (не в киловаттах или киловатт-часах), а ваш ток должен быть в амперах. Если задача дает вам мощность в киловатт-часах, вам придется сделать значительно более сложное преобразование.

Квадрат тока. Для цепи с током 10 ампер должно получиться 100 ампер в квадрате.

Разделите мощность на квадрат тока, чтобы получить окончательное сопротивление. Для цепи на 120 ватт при квадрате тока 100 вы должны получить сопротивление 1,2 Ом.

Связанные статьи

Ссылки

«Физика колледжа»; Рэймонд Серуэй и Джерри Фон; 2000

Об авторе

Итан Шварц в течение года был научным и внештатным писателем, писал научную литературу для «Генной терапии» и статьи об образовании, здоровье и личных финансах для eHow. Шварц получил степень бакалавра биологических наук в 2009 г. и поступит в медицинскую школу в июле 2010 г.

Фото Кредиты

изображение проводов и шлангов Виктора М. с сайта Fotolia.com

Расчет номинала резистора – 42 Электроника

Расчет номинала резистора — 42 Электроника

Эта запись в блоге о расчете номинала резистора является выдержкой из уровня A нашей программы «Введение в робототехнику». Уровень A охватывает создание схем с использованием Raspberry Pi и написание общих команд кода на Python. Он содержит 18 уроков, в том числе более 70 видео и 45 проектов и мероприятий. Примеры уроков, а также их полный объем и последовательность для уровня А можно найти здесь.

Резисторы разного размера (номинала) могут использоваться для разных проектов. Например, светодиод имеет ограничения по максимальному напряжению и току. Однако большинство батарей обеспечивают гораздо больший ток, чем может выдержать светодиод, поэтому вам следует использовать соответствующий резистор с батареей и светодиодом, чтобы уменьшить поток электронов и обеспечить безопасную работу светодиода.

Резисторы маркированы цветными полосами, указывающими значение их внутреннего сопротивления:

Чтобы прочитать значение резистора, сначала определите, сколько диапазонов присутствует на вашем резисторе. Это определит, используете ли вы четырехзначный или пятизначный код.

Предположим, для этого примера, что у вас есть резистор с красными, красными, коричневыми и золотыми цветовыми полосами. Чтобы расшифровать эти полосы, вы должны использовать четырехзначный код. Сопоставление каждого цвета с его значением дает вам 2, 2, 10, 5%. Это означает, что первая цифра равна 2, вторая цифра равна 2, а множитель равен 10, что означает умножение первых двух цифр на 10, поэтому 22 x 10 = 220 Ом. Золотая полоса — это допуск, а золото — 5 %, что означает, что фактическое значение этого резистора может варьироваться в пределах ± 5 % от 220 Ом или в пределах 209 Ом.и 231 Ом.

Пятиполосные резисторы работают почти так же, но имеют три цифры, множитель и диапазон допуска. Рассмотрим пятиполосный резистор с красным, красным, черным, черным, коричневым. Декодирование первых трех цифр дает вам 2, 2 и 0. Множитель черный, что равно 1, поэтому 220 x 1 = 220 Ом. Полоса допусков коричневого цвета или 1%, поэтому этот резистор может варьироваться ± 1% от 220 Ом или между 217,8 и 222,2 Ом.
