Расшифровка буквенных обозначений. Расшифровка обозначений трансформаторов: полное руководство

Как расшифровать маркировку трансформатора. Что означают буквы и цифры в обозначении. Примеры расшифровки для силовых, измерительных и других типов трансформаторов. Какую информацию можно получить из маркировки.

Общие принципы маркировки трансформаторов

Маркировка трансформаторов содержит важную информацию об их характеристиках и назначении. Она состоит из букв и цифр, каждая из которых имеет определенное значение. Основные принципы маркировки:

• Первые буквы обозначают тип трансформатора (силовой, измерительный и т.д.)
• Следующие буквы указывают на конструктивные особенности (число фаз, тип охлаждения и др.)
• Цифры обозначают мощность и класс напряжения
• Последние буквы и цифры — климатическое исполнение

Умение расшифровывать маркировку позволяет быстро определить основные параметры трансформатора без обращения к документации.

Расшифровка обозначений силовых трансформаторов

Силовые трансформаторы имеют наиболее сложную систему обозначений. Рассмотрим основные элементы их маркировки:

Первые буквы в маркировке силовых трансформаторов

• А — автотрансформатор
• Т — трехфазный трансформатор
• О — однофазный трансформатор

Буквы, обозначающие систему охлаждения

• М — естественное масляное охлаждение
• Д — принудительная циркуляция воздуха
• Ц — принудительная циркуляция воды
• ДЦ — принудительная циркуляция воздуха и масла

Другие буквенные обозначения

• Р — расщепленная обмотка низшего напряжения
• Н — регулирование напряжения под нагрузкой
• Ф — трансформатор с расширителем

После буквенных обозначений следуют цифры, указывающие мощность в кВА и класс напряжения обмотки высшего напряжения в кВ.

Примеры расшифровки маркировки силовых трансформаторов

Рассмотрим несколько примеров расшифровки обозначений силовых трансформаторов:

ТМ-1000/10

Расшифровка:

• Т — трехфазный
• М — масляное охлаждение с естественной циркуляцией
• 1000 — мощность 1000 кВА
• 10 — высшее напряжение 10 кВ

ТРДН-63000/220

Расшифровка:

• Т — трехфазный
• Р — расщепленная обмотка НН
• Д — принудительная циркуляция воздуха
• Н — регулирование под нагрузкой
• 63000 — мощность 63000 кВА
• 220 — высшее напряжение 220 кВ

Расшифровка обозначений измерительных трансформаторов

Для измерительных трансформаторов применяется своя система обозначений. Основные элементы маркировки:

Трансформаторы тока

• Т — трансформатор тока
• О — опорный
• Ш — шинный
• Л — с литой изоляцией

Трансформаторы напряжения

• Н — трансформатор напряжения
• О — однофазный
• Т — трехфазный
• С — сухой
• М — масляный

После буквенных обозначений следуют цифры класса напряжения и климатическое исполнение.

Примеры расшифровки измерительных трансформаторов

Разберем несколько примеров маркировки измерительных трансформаторов:

ТОЛ-10-У3

Расшифровка:

• Т — трансформатор тока
• О — опорный
• Л — с литой изоляцией
• 10 — класс напряжения 10 кВ
• У3 — климатическое исполнение

НТМИ-10-66

Расшифровка:

• Н — трансформатор напряжения
• Т — трехфазный
• М — масляный
• И — с обмоткой для контроля изоляции
• 10 — класс напряжения 10 кВ
• 66 — год разработки 1966

Особенности маркировки специальных типов трансформаторов

Помимо силовых и измерительных, существуют и другие типы трансформаторов со своими особенностями маркировки:

Сварочные трансформаторы

В маркировке сварочных трансформаторов указывается:

• ТД — трансформатор для дуговой сварки
• Цифры — номинальный сварочный ток

Например, ТДМ-317 — трансформатор для дуговой сварки с номинальным током 317 А.

Печные трансформаторы

Особенности маркировки печных трансформаторов:

• Буква П в обозначении
• Указание мощности и напряжения

Пример: ЭТЦП-10000/10 — электропечной трансформатор мощностью 10000 кВА на напряжение 10 кВ.

Что можно узнать из маркировки трансформатора

Расшифровка обозначения трансформатора позволяет быстро определить его основные характеристики:

• Тип трансформатора (силовой, измерительный и т.д.)
• Число фаз (однофазный или трехфазный)
• Способ охлаждения
• Наличие регулирования напряжения под нагрузкой
• Номинальную мощность
• Класс напряжения
• Климатическое исполнение

Эта информация помогает правильно выбрать трансформатор для конкретных условий эксплуатации.

Заключение

Умение расшифровывать маркировку трансформаторов — важный навык для специалистов-электриков. Это позволяет быстро определить основные параметры оборудования без обращения к подробной документации. При этом важно помнить, что некоторые производители могут использовать свои системы обозначений, поэтому в сложных случаях следует обращаться к паспорту изделия.

Трансформаторы. Расшифровка наименований

Наименование (а точнее, номенклатура) трансформатора, говорит о его конструктивных особенностях и параметрах. При умении читать наименование оборудования можно только по нему узнать количество обмоток и фаз силового трансформатора, тип охлаждения, номинальную мощность и напряжение высшей обмотки.

Общие рекомендации

Номенклатура трансформаторов (расшифровка буквенных и цифровых обозначений наименования) не регламентируется какими-либо нормативными документами, а всецело определяется производителем оборудования. Поэтому, если название Вашего трансформатора не поддаётся расшифровке, то обратитесь к его производителю или посмотрите паспорт изделия. Приведенные ниже расшифровки букв и цифр названия трансформаторов актуальны для отечественных изделий.

Наименование трансформатора состоит из букв и цифр, каждая из которых имеет своё значение. При расшифровке наименования следует учитывать то что некоторые из них могут отсутствовать в нём вообще (например буква «А» в наименовании обычного трансформатора), а другие являются взаимоисключающими (например, буквы «О» и «Т»).

Расшифровка наименований силовых трансформаторов

Для силовых трансформаторов приняты следующие буквенные обозначения:

Примечание: принудительная циркуляция воздуха называется дутьем, то есть «с принудительной циркуляцией воздуха» и «с дутьем» равнозначные выражения.

Примеры расшифровки наименований силовых трансформаторов

ТМ — 100/35 — трансформатор трёхфазный масляный с естественной циркуляцией воздуха и масла, номинальной мощностью 0,1 МВА, классом напряжения 35 кВ;

ТДНС — 10000/35 — трансформатор трёхфазный с дутьем масла, регулируемый под нагрузкой для собственных нужд электростанции, номинальной мощностью 10 МВА, классом напряжения 35 кВ;

ТРДНФ — 25000/110 — трансформатор трёхфазный, с расщеплённой обмоткой, масляный с принудительной циркуляцией воздуха, регулируемый под нагрузкой, с расширителем, номинальной мощностью 25 МВА, классом напряжения 110 кВ;

АТДЦТН — 63000/220/110 — автотрансформатор трёхфазный, масляный с дутьём и принудительной циркуляцией масла, трёхобмоточный, регулируемый под нагрузкой, номинальной мощностью 63 МВА, класс ВН — 220 кВ, класс СН — 110 кВ;

АОДЦТН — 333000/750/330 — автотрансформатор однофазный, масляный с дутьём и принудительной циркуляцией масла, трёхобмоточный, регулируемый под нагрузкой, номинальной мощностью 333 МВА, класс ВН — 750 кВ, класс СН — 500 кВ.

Расшифровка наименований регулировочных (вольтодобавочных) трансформаторов

Для регулировочных трансформаторов приняты следующие сокращения:

Примеры расшифровки наименований регулировочных трансформаторов

ВРТДНУ — 180000/35/35 — трансформатор вольтодобавочный, регулировочный, трёхфазный, с масляным охлаждением типа Д, регулируемый под нагрузкой, с усиленным вводом, проходной мощностью 180 МВА, номинальное напряжение обмотки возбуждения 35 кВ, номинальное напряжения регулировочной обмотки 35 кВ;

ЛТМН — 160000/10 — трансформатор линейный, трёхфазный, с естественной циркуляцией масла и воздуха, регулируемый под нагрузкой, проходной мощностью 160 МВА, номинальным линейным напряжением 10 кВ.

Расшифровка наименований трансформаторов напряжения

Для трансформаторов напряжения приняты следующие сокращения:

Примечание:

1. Комплектующий для серии НОСК;
2. С компенсационной обмоткой для серии НТМК;
3. Кроме серии НОЛ и ЗНОЛ, в которых:
   • 06 — для встраивания в закрытые токопроводы, ЗРУ и КРУ внутренней установки;
   • 08 — для ЗРУ и КРУ внутренней и наружной установки;
   • 11 — для взрывоопасных КРУ.

Примеры расшифровки наименований трансформаторов напряжения

НОСК-3-У5 — трансформатор напряжения однофазный с сухой изоляцией, комплектующий, номинальное напряжение обмотки ВН 3 кВ, климатическое исполнение — У5;

НОМ-15-77У1 — трансформатор напряжения однофазный с масляной изоляцией, номинальное напряжение обмотки ВН 15 кВ, 1977 года разработки, климатическое исполнение — У1;

ЗНОМ-15-63У2 — трансформатор напряжения с заземляемым концом обмотки ВН, однофазный с масляной изоляцией, номинальное напряжение обмотки ВН 15 кВ, 1963 года разработки, климатическое исполнение — У2;

ЗНОЛ-06-6У3 — трансформатор напряжения с заземляемым концом обмотки ВН, однофазный с литой эпоксидной изоляцией, для встраивания в закрытые токопроводы, ЗРУ и КРУ внутренней установки, климатическое исполнение — У3;

НТС-05-УХЛ4 — трансформатор напряжения трёхфазный с сухой изоляцией, номинальное напряжение обмотки ВН 0,5 кВ, климатическое исполнение — УХЛ4;

НТМК-10-71У3 — трансформатор напряжения трёхфазный с масляной изоляцией и компенсационной обмоткой, номинальное напряжение обмотки ВН 10 кВ, 1971 года разработки, климатическое исполнение — У3;

НТМИ-10-66У3 — трансформатор напряжения трёхфазный с масляной изоляцией и обмоткой для контроля изоляции сети, номинальное напряжение обмотки ВН 10 кВ, 1966 года разработки, климатическое исполнение — У3;

НКФ-110-58У1 — трансформатор напряжения каскадный в фарфоровой покрышке, номинальное напряжение обмотки ВН 110 кВ, 1958 года разработки, климатическое исполнение — У1;

НДЕ-500-72У1 — трансформатор напряжения с ёмкостным делителем, номинальное напряжение обмотки ВН 500 кВ, 1972 года разработки, климатическое исполнение — У1;

Расшифровка наименований трансформаторов тока

Для трансформаторов тока приняты следующие сокращения:



Примечание:

Для серии ТВ, ТВТ, ТВС, ТВУ;

Для серии ТНП, ТНПШ — с подмагничиванием переменным током;

Для серии ТШВ, ТВГ;

Для ТВВГ — 24 — водяное охлаждение;

Для серии ТНП, ТНПШ;

Для серии ТВ, ТВТ, ТВС, ТВУ — номинальное напряжения оборудования;

Для серии ТНП, ТНПШ — число обхватываемых жил кабеля;

Для серии ТНП, ТНПШ — номинальное напряжение.

Примеры расшифровки наименований трансформаторов тока

ТФЗМ — 35А — У1 — трансформатор тока в фарфоровой покрышке, с обмоткой звеньевого исполнения, с масляной изоляцией, номинальным напряжением обмотки ВН 35 кВ, категории А, климатическим исполнением У1;

ТФРМ — 750М — У1 — трансформатор тока в фарфоровой покрышке, с обмоткой рымочного исполнения, с масляной изоляцией, номинальным напряжением обмотки ВН 750 кВ, климатическим исполнением У1;

ТШЛ — 10К — трансформатор тока шинный с литой изоляцией, номинальное напряжением обмотки ВН 10 кВ;

ТЛП — 10К — У3 — трансформатор тока с литой изоляцией, проходной, номинальным напряжением обмотки ВН 10 кВ, климатическое исполнение — У3;

ТПОЛ — 10 — трансформатор тока проходной, одновитковый, с литой изоляцией, номинальным напряжением обмотки ВН 10 кВ;

ТШВ — 15 — трансформатор тока шинный, с воздушным охлаждением, номинальным напряжением обмотки ВН 15 кВ;

ТВГ — 20 — I — трансформатор тока с воздушным охлаждением, генераторный, номинальным напряжением обмотки ВН 20 кВ;

ТШЛО — 20 — трансформатор тока шинный, с литой изоляцией, одновитковый, номинальным напряжением обмотки ВН 20 кВ;

ТВ — 35 — 40У2 — трансформатор тока встроенный, номинальным напряжением обмотки ВН 35 кВ, током термической стойкости 40 кА, климатическое исполнение — У2;

ТНП — 12 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, охватывающий 12 жил кабеля;

ТНПШ — 2 — 15 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, шинный, охватывающий 2 жилы кабеля, номинальным напряжением обмотки ВН 15 кВ.

Расшифровка и маркировка обозначений трансформаторов (аббревиатур)

СправочникСетевые трансформаторы, Силовые трансформаторы1 комментарий к записи Расшифровка буквенных обозначений трансформаторов

Содержание:

Маркировка трансформаторов

Любой трансформатор отличается различными конструктивными особенностями, областью применения, номинальным напряжением и климатическими условиями и т.п. Нужно уметь

правильно расшифровать маркировку буквенно — цифровые обозначения характеристик трансформаторов: его мощность, систему охлаждения, количество обмоток, напряжение на обмотках высшего напряжения и низшего напряжения.

В настоящее время чтобы точно определить номенклатуру трансформатора нужно не только смотреть на название трансформатора, нормативные документы, но сверятся с документацией завода производителя трансформатора. Ниже даны расшифровки трансформаторов отечественного производства.

Любая цифра или буква на табличке набитой на корпусе трансформатора имеет свое значение. Некоторые буквы могут отсутствовать, другие не могут быть одновременно, например «О» и «Т» однофазный и трехфазный.

Маркировка трансформаторовБуквенные обозначенияБуквенные обозначения транформаторов тока

Самые частые обозначения трансформаторов буквенные: ТМ, ТС, ТСЗ, ТД, ТДЦ, ТМН, ТДН, ТЦ, ТДГ, ТДЦГ, ОЦ, ОДГ, ОДЦГ, АТДЦТНГ, АОТДЦН и т. д

1.  А – обозначает автотрансформатор
2.  Первая буква отмечает фазировку: Т — трехфазный, О – однофазный;
3. Буква Р (с расщепленной обмоткой) после числа фаз в обозначении указывает, что обмотка низшего напряжения представлена двумя (тремя) обмотками.
4. Вторая буква указывает на систему охлаждения: М — естественное масляное, т. е. естественная циркуляция масла, С — сухой трансформатор с естественным воздушным охлаждением открытого исполнения, Д — масляное с дутьем, т. е. с обдуванием бака при помощи вентилятора, Ц — принудительная циркуляция масла через водяной охладитель, ДЦ — принудительная циркуляция масла с дутьем.
5. Наличие второй буквы Т означает, что трансформатор трехобмоточный, двухобмоточный специального обозначения не имеет.
6. Н — регулирование напряжения под нагрузкой (РПН), отсутствие — наличие переключения без возбуждения (ПБВ),
7. Г — грозоупорный.
8. За буквенными обозначениями следуют (Uн) номинальная мощность трансформатора (кВА)
9. через дробь — класс номинального напряжения обмотки ВН (кВ). В автотрансформаторах добавляют в виде дроби класс напряжения обмотки СН. Иногда указывают год начала выпуска трансформаторов данной конструкции.

Шкала номинальных мощностей трехфазных силовых трансформаторов и автотрансформаторов (действующие государственные стандарты 1967 — 1974 гг.) высоковольтных сетей выстроена так, чтобы были значения мощности, кратные десяти: 20, 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1600 кВА и т. д. Отдельные исключение составляют мощности 32000, 80000, 125000, 200000, 500000 кВА

Срок службы трансформаторов довольно длительные и равен 50 лет.

В наше время можно встретить трансформаторы промышленных производств изготовленные еще 1968г, прошедшие капитальный ремонт.

Шкала мощностей трансформаторов выпущенных в СССР: 5, 10, 20, 30, 50, 100, 180, 320, 560, 750, 1000, 1800, 3200, 5600, …, 31500, 40500, кВА и т. д.

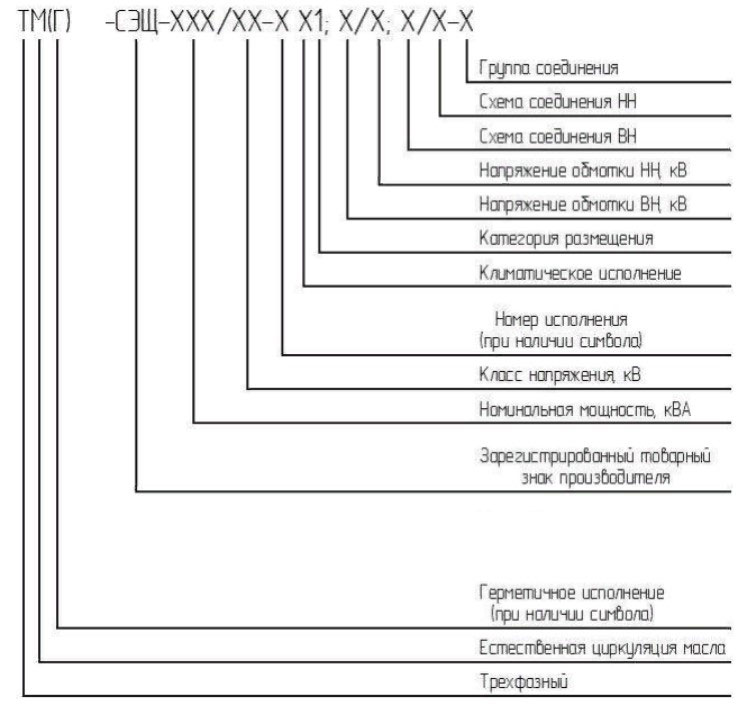

Чтобы не запутаться в табличке указанных данных, можно разбить ее шесть групп.
Пример определения показателей для трансформатора АОДЦТН — 333000/750/330
автотрансформатор однофазный, масляный с дутьём и принудительной циркуляцией масла, трёхобмоточный, регулируемый под нагрузкой, номинальной мощностью 333 МВА, класс ВН — 750 кВ, класс СН — 500 кВ

РАСШИФРОВКА НАИМЕНОВАНИЙ СИЛОВЫХ ТРАНСФОРМАТОРОВ

Для силовых трансформаторов приняты следующие буквенные обозначения [1, c.238]:

Таблица 1 — Расшифровка буквенных и цифровых обозначений наименования силового трансформатора

1. Автотрансформатор	А
2. Число фаз
Однофазный	О
Трёхфазный	Т
3. С расщепленной обмоткой	Р
4. Охлаждение
Сухие трансформаторы:
естественное воздушное при открытом исполнении	С
естественное воздушное при защищенном исполнении	СЗ
естественное воздушное при герметичном исполнении	СГ
воздушное с принудительной циркуляцией воздуха	СД
Масляные трансформаторы:
естественная циркуляция воздуха и масла	М
принудительная циркуляция воздуха и естественная циркуляция масла	Д
естественная циркуляция воздуха и принудительная циркуляция масла с ненаправленным потоком масла	МЦ
естественная циркуляция воздуха и принудительная циркуляция масла с направленным потоком масла	НМЦ
принудительная циркуляция воздуха и масла с ненаправленным потоком масла	ДЦ
принудительная циркуляция воздуха и масла с направленным потоком масла	НДЦ
принудительная циркуляция воды и масла с ненаправленным потоком масла	Ц
принудительная циркуляция воды и масла с направленным потоком масла	НЦ
5. Трёхобмоточный	Т
6. Переключение ответвлений
регулирование под нагрузкой (РПН)	Н
автоматическое регулирование под нагрузкой (АРПН)	АН
7. С литой изоляцией	Л
8. Исполнение расширителя
с расширителем	Ф
без расширителя, с защитой при помощи азотной подушки	З
без расширителя в гофробаке (герметичная упаковка)	Г
9. С симметрирующим устройством	У
10. Подвесного исполнения (на опоре ВЛ)	П
11. Назначение
для собственных нужд электростанций	С
для линий постоянного тока	П
для металлургического производства	М
для питания погружных электронасосов	ПН
для прогрева бетона или грунта (бетоногрейный), для буровых станков	Б
для питания электрооборудования экскаваторов	Э
для термической обработки бетона и грунта, питания ручного инструмента, временного освещения	ТО
шахтные трансформаторы	Ш
Номинальная мощность, кВА	[число]
Класс напряжения обмотки ВН, кВ	[число]
Класс напряжения обмотки СН (для авто- и трёхобмоточных тр-ов), кВ	[число]

Примечание: принудительная циркуляция вохдуха называется дутьем, то есть «с принудительной циркуляцией воздуха» и «с дутьем» равнозначные выражения.

Для регулировочных трансформаторов приняты следующие сокращения [1, c.238][2, c.150]:

Таблица 2 — Расшифровка буквенных и цифровых обозначений наименования регулировочного трансформатора

1. Вольтодобавочный трансформатор	В
2. Регулировочный трансформатор	Р
3. Линейный регулировочный	Л
4. Трёхфазный	Т
5. Тип охлаждения:
принудительная циркуляция воздуха и естественная циркуляция масла	Д
естественная циркуляция воздуха и масла	М
6. Регулирование под нагрузкой (РПН)	Н
7. Поперечное регулирование	П
8. Грозоупорное исполнение	Г
9. С усиленным вводом	У
Проходная мощность, кВА	[число]
Класс напряжения обомотки возбуждения, кВ	[число]
Класс напряжения регулировочной обомотки, кВ	[число]

ПРИМЕРЫ РАСШИФРОВКИ НАИМЕНОВАНИЙ РЕГУЛИРОВОЧНЫХ ТРАНСФОРМАТОРОВ

ВРТДНУ — 180000/35/35 — трансформатор вольтодобавочный, регулировочный, трёхфазный, с масляным охлаждением типа Д, регулируемый под нагрузкой, с усиленным вводом, проходной мощностью 180 МВА, номинальное напряжение обмотки возбуждения 35 кВ, номинальное напряжения регулировочной обмотки 35 кВ;
ЛТМН — 160000/10 — трансформатор линейный, трёхфазный, с естественной циркуляцией масла и воздуха, регулируемый под нагрузкой, проходной мощностью 160 МВА, номинальным линейным напряжением 10 кВ.

РАСШИФРОВКА НАИМЕНОВАНИЙ ТРАНСФОРМАТОРОВ НАПРЯЖЕНИЯ

Для трансформаторов напряжения приняты следующие сокращения [2, c.200]:

Таблица 3 — Расшифровка буквенных и цифровых обозначений наименования трансформатора напряжения

1. Конец обмотки ВН заземляется	З
2. Трансформатор напряжения	Н
3. Число фаз:
Однофазный	О
Трёхфазный	Т
4. Тип изоляции:
Сухая	С
Масляная	М
Литая эпоксидная	Л
5. Каскадный (для серии НКФ)(1,2)	К
6. В фарфоровой покрышке	Ф
7. С обмоткой для контроля изоляции сети	И
8. С ёмкостным делителем (серия НДЕ)	ДЕ
Номинальное напряжение(3), кВ	[число]
Климатическое исполнение	[число]

Примечание:

• Комплектующий для серии НОСК;
• С компенсационной обмоткой для серии НТМК;
• Кроме серии НОЛ и ЗНОЛ, в которых:

• 06 — для встраивания в закрытые токопроводы, ЗРУ и КРУ внутренней установки;
• 08 — для ЗРУ и КРУ внутренней и наружной установки;
• 11 — для взрывоопасных КРУ.

ПРИМЕРЫ РАСШИФРОВКИ НАИМЕНОВАНИЙ ТРАНСФОРМАТОРОВ НАПРЯЖЕНИЯ

НОСК-3-У5 — трансформатор напряжения однофазный с сухой изоляцией, комплектующий, номинальное напряжение обмотки ВН 3 кВ, климатическое исполнение — У5;
НОМ-15-77У1 — трансформатор напряжения однофазный с масляной изоляцией, номинальное напряжение обмотки ВН 15 кВ, 1977 года разработки, климатическое исполнение — У1;
ЗНОМ-15-63У2 — трансформатор напряжения с заземляемым концом обмотки ВН, однофазный с масляной изоляцией, номинальное напряжение обмотки ВН 15 кВ, 1963 года разработки, климатическое исполнение — У2;
ЗНОЛ-06-6У3 — трансформатор напряжения с заземляемым концом обмотки ВН, однофазный с литой эпоксидной изоляцией, для встраивания в закрытые токопроводы, ЗРУ и КРУ внутренней установки, климатическое исполнение — У3;
НТС-05-УХЛ4 — трансформатор напряжения трёхфазный с сухой изоляцией, номинальное напряжение обмотки ВН 0,5 кВ, климатическое исполнение — УХЛ4;
НТМК-10-71У3 — трансформатор напряжения трёхфазный с масляной изоляцией и компенсационной обмоткой, номинальное напряжение обмотки ВН 10 кВ, 1971 года разработки, климатическое исполнение — У3;
НТМИ-10-66У3 — трансформатор напряжения трёхфазный с масляной изоляцией и обмоткой для контроля изоляции сети, номинальное напряжение обмотки ВН 10 кВ, 1966 года разработки, климатическое исполнение — У3;
НКФ-110-58У1 — трансформатор напряжения каскадный в фарфоровой покрышке, номинальное напряжение обмотки ВН 110 кВ, 1958 года разработки, климатическое исполнение — У1;
НДЕ-500-72У1 — трансформатор напряжения с ёмкостным делителем, номинальное напряжение обмотки ВН 500 кВ, 1972 года разработки, климатическое исполнение — У1;

РАСШИФРОВКА НАИМЕНОВАНИЙ ТРАНСФОРМАТОРОВ ТОКА

Для трансформаторов тока приняты следующие сокращения [2, c. 201,206-207,213]:

Таблица 4 — Расшифровка буквенных и цифровых обозначений наименования трансформатора тока

1. Трансформатор тока	Т
2. В фарфоровой покрышке	Ф
3. Тип:
Встроенный(1)	В
Генераторный	Г
Нулевой последовательности	Н
Одновитковый	О
Проходной(2)	П
Усиленный	У
Шинный	Ш
4. Исполнение обмотки:
Звеньевого типа	З
U-образного типа	У
Рымочного типа	Р
5. Исполнение изоляции:
Литая	Л
Масляная	М
6. Воздушное охлаждение(3,4)	В
7. Защита от замыкания на землю отдельных жил кабеля(5)	З
8. Категория исполнения	А,Б
Номинальное напряжение(6,7)	[число]
Ток термической стойкости(8)	[число]
Климатическое исполнение	[число]

Пример расшифровки трансформаторов

Трансформаторы тока обозначаются следующим образом:
• Т — Буква указывает, что это именно трансформатор тока
• Вторая буква означает конструктивное исполнение: «П» — проходной, «О» – опорный трансформатор, «Ш» -шинный, «Ф» — с фарфоровой покрышкой
• Третье обозначение указывает на изоляцию и систему охлаждения обмоток трансформатора «Л» — литая изоляция, «М» — масляная,
Потом идет через “-“ класс изоляции, климатическое исполнение трансформаторов, и, категория установок.

Пример расшифровки трансформатора тока ТПЛ — 10УХЛ4 100/5А.

•  Т – тока
•  П – проходной
•  Л – литая изоляция
•  Класс 10 кВ
•  УХ – умеренного и холодного климата
•  4 – четвертая категория
•  100/5А – коэффициент трансформации как сто к пяти.

Примеры расшифровка трансформаторов напряжения:
ТМ — 100/35 — трансформатор трёхфазный масляный с естественной циркуляцией воздуха и масла, номинальной мощностью 0,1 МВА, классом напряжения 35 кВ;
ТДНС — 10000/35 — трансформатор трёхфазный с дутьем масла, регулируемый под нагрузкой для собственных нужд электростанции, номинальной мощностью 10 МВА, классом напряжения 35 кВ;
ВРТДНУ — 180000/35/35 — трансформатор вольтодобавочный, регулировочный, трёхфазный, с масляным охлаждением типа Д, регулируемый под нагрузкой, с усиленным вводом, проходной мощностью 180 МВА, номинальное напряжение обмотки возбуждения 35 кВ, номинальное напряжения регулировочной обмотки 35 кВ;
ЛТМН — 160000/10 — трансформатор линейный, трёхфазный, с естественной циркуляцией масла и воздуха, регулируемый под нагрузкой, проходной мощностью 160 МВА, номинальным линейным напряжением 10 кВ.
НКФ-110-58У1 — трансформатор напряжения каскадный в фарфоровой покрышке, номинальное напряжение обмотки ВН 110 кВ, 1958 года разработки, климатическое исполнение — У1;
НДЕ-500-72У1 — трансформатор напряжения с ёмкостным делителем, номинальное напряжение обмотки ВН 500 кВ, 1972 года разработки, климатическое исполнение — У1;
ТНП — 12 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, охватывающий 12 жил кабеля;
ТНПШ — 2 — 15 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, шинный, охватывающий 2 жилы кабеля, номинальным напряжением обмотки ВН 15 кВ.

Расшифровка буквенных обозначений трансформаторов и автотрансформаторов

Код сдвинутого алфавита: коды и секретные сообщения

Справочник > Математика > Коды и секретные сообщения



Кодировщик сдвинутого алфавита

Попробуйте кодировать или декодировать текст.

Другие кодировщики

Обратный кодСдвинутый кодДвоичный кодШестнадцатеричный кодМорзеКодLeet SpeakHTML-кодХэш-код

Сдвинутый алфавитный код очень легко сделать. Начните с написания алфавита по порядку на листе бумаги (или используйте тот, что ниже).

A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

Теперь выберите число от 1 до 25. Понятно? Я выбрал цифру 3. Теперь, когда вы записываете свое закодированное сообщение, вместо того, чтобы писать настоящую букву , вы находите эту букву в алфавите и считаете вперед — столько букв, сколько вы выбрали.

Итак, если бы мое сообщение было «Привет, как дела?» Я бы начал с поиска буквы H, затем считал три буквы вперед, чтобы получить букву K. Затем, поскольку следующая буква — I, находил I и считал вперед, чтобы получить букву L. Продолжайте повторять все сообщение таким образом. .

О-о… как насчет пунктуации (например, этот вопросительный знак в конце «Привет, как дела?»? Просто оставьте все как есть.

О-о, еще раз! что произойдет, когда я доберусь до буква Y? Я не могу сосчитать 3 буквы вперед, потому что в алфавите недостаточно букв! Все в порядке… просто начните с начала, после того как сосчитаете Z. Итак, Y становится B!

Получить Идея? Теперь вы можете попробовать кодировщик в верхней части страницы. Этот кодировщик сдвигает все буквы на единицу, так что A становится B, B становится C и так далее.

Трудно ли расшифровать этот код? Ну, это всего лишь битов , которые труднее расшифровать, чем обратный алфавитный код. Почему? Потому что, чтобы расшифровать его, вам нужно знать, на сколько букв сообщение было сдвинуто изначально! Конечно, если вы не  не знаете, это не невозможно… вам просто нужно «передвигать» по одной букве за раз, пока вы не получите сообщение, которое имеет смысл!

Как вы думаете, люди используют этот код для вещей, которые им нужно держать в секрете? Нет, не знают. Потому что это слишком легко расшифровать. Но играть с ним все равно весело.

1.

Во что превратится буква Т, если сдвинуть алфавит на 5 букв?

2.

Во что превратится буква X, если сдвинуть алфавит на 3 буквы?

3.

Вы также можете сдвинуться в другом направлении, так что В станет А. Если вы сделаете это, во что превратится А?

4.

Как тебя зовут, сдвинутый дважды?

5.

Если закодировать текст «Проблемный сайт», сдвинув его 26 раз, что получится?

Назначить эту справочную страницу

Щелкните здесь, чтобы назначить эту справочную страницу своим ученикам.

Обратный алфавитный код

Двоичный код



Book Scrounger

Обзоры и списки книг — книги, которые мы любим!

Спросите профессора Головоломку

Администратор сайта отвечает на вопросы посетителей.

Поставьте нам лайк на Facebook, чтобы получать новости о новых ресурсах

Расшифровка слов и фонетика | Чтение ракет

Декодирование — это способность применять свои знания о связях между буквами и звуками, в том числе знание буквенных моделей, для правильного произношения написанных слов. Понимание этих взаимосвязей дает детям возможность быстро распознавать знакомые слова и понимать слова, которые они раньше не видели. Хотя иногда дети могут самостоятельно разобраться в некоторых из этих взаимосвязей, большинству детей полезны подробные инструкции в этой области. Фонетика — это один из подходов к обучению чтению, который учит учащихся принципам соотношения букв и звуков, тому, как произносить слова, и исключениям из этих принципов.

Как выглядит проблема

Точка зрения ребенка: как это выглядит для меня

Дети обычно выражают свое разочарование и трудности общими словами, например: «Я ненавижу читать!» или «Это глупо!». Но если бы они могли, то вот как дети могли бы описать, как трудности с расшифровкой слов и произношением влияют на их чтение:

• Я просто застреваю, когда пытаюсь прочитать много слов в этой главе.
• Выяснение слов отнимает у меня столько сил, что я даже не могу думать о том, что они означают.
• Я не знаю, как произнести эти слова.
• Я знаю буквы и звуки, но не могу прочитать слова на странице.

Взгляд родителя: Что я вижу дома

Вот несколько подсказок для родителей о том, что у ребенка могут быть проблемы с декодированием слов и произношением:

• При чтении он часто застревает на словах. Я заканчиваю тем, что говорю ей много слов.
• Он читает очень медленно, потому что тратит много времени на разгадывание слов.
• Она не может понять многое из прочитанного, потому что слишком занята, пытаясь произнести слова вслух.
• Как будто он не знает, как собрать информацию, чтобы прочитать слова.
• Если сказать ей «озвучь это», кажется, она еще больше расстроится.
• Он угадывает слова по первой или двум буквам; как будто он не обращает пристального внимания на печать.

Взгляд учителя: что я вижу в классе

Вот несколько подсказок для учителей о том, что у учащегося могут быть проблемы с расшифровкой слов и фонетикой:

• У него трудности с сопоставлением звуков и букв, что может повлиять на чтение и правописание.
• Очень трудоемко расшифровывает.
• У него проблемы с чтением и произношением.
• У нее большие трудности с фоническими моделями и действиями.
• Он угадывает слова по первой или двум буквам.
• Несмотря на то, что я научил его нескольким кратким гласным звукам (или другим буквенным звукам или образцам), соответствующие буквы не появляются в его образцах письма.
• Несмотря на то, что я научил ее некоторым буквенным схемам, она не может распознать их при чтении слов.

Как помочь

С помощью родителей и учителей дети могут научиться стратегиям преодоления проблем с декодированием слов и фонетики, которые мешают им читать. Ниже приведены некоторые советы и конкретные действия.

Что дети могут сделать, чтобы помочь себе

• Играйте с магнитными буквами. Посмотрите, как быстро вы сможете расположить их в алфавитном порядке, напевая алфавитную песенку.
• Посмотрите на письменные материалы вокруг вашего дома и на дорожные знаки, чтобы увидеть, можете ли вы найти знакомые слова и узоры из букв.
• Пишите заметки, электронные письма и письма своим друзьям и семье. Представьте каждый звук, который вы слышите, когда пишете.
• Когда вы пытаетесь произнести слово, внимательно следите за отпечатком. Попробуйте посмотреть на все буквы в слове, а не только на первые или две.

Что родители могут сделать, чтобы помочь дома

• Для младшего читателя, помогите своему ребенку выучить буквы и звуки алфавита. Иногда указывайте на буквы и просите ребенка назвать их.
• Помогите ребенку установить связь между тем, что он или она может увидеть на вывеске или в газете, и буквой и звуковой работой, которую он или она выполняет в школе.
• Поощряйте вашего ребенка писать и писать заметки, электронные письма и буквы, используя то, что он знает о звуках и буквах.
• Поговорите с ребенком о «неправильных» словах, которые он часто видит в том, что читает. Это слова, которые не подчиняются обычным буквенно-звуковым правилам. Эти слова включают сказал , — это , а — это . Студенты должны научиться распознавать их «с первого взгляда».
• Рассмотрите возможность использования компьютерного программного обеспечения, направленного на развитие навыков фонетики и грамотности. Некоторые программы предназначены для поддержки детей в их писательских усилиях. Например, некоторые программы побуждают детей составлять предложения, а затем персонажи мультфильмов разыгрывают завершенное предложение. Другие программы позволяют практиковаться с длинными и короткими гласными звуками и создавать сложные слова.

Что учителя могут сделать, чтобы помочь в школе

• Предложите учащимся сортировать картинки и предметы по звуку, который вы преподаете. На каждом этапе попросите детей повторять звук буквы снова и снова.
• Обучайте фонетике систематически и подробно. Если материалы вашей учебной программы не систематизированы и не содержат подробностей, поговорите со своим директором или специалистом по чтению.
• Обязательно начните систематическое и детальное обучение фонетике как можно раньше; первый класс будет лучше.
