Основные типы разъемов для аккумуляторов и зарядных устройств

Разъемы для аккумуляторов и зарядных устройств играют важную роль в обеспечении надежного электрического соединения. Существует несколько основных типов таких разъемов:

• JST — компактные разъемы для низкотоковых применений
• XT30/XT60/XT90 — силовые разъемы для высоких токов
• EC3/EC5 — популярные разъемы для RC-моделей
• Tamiya — распространены в игрушках и бюджетных моделях
• Deans T-Plug — компактные разъемы для средних токов
• Anderson Powerpole — модульные разъемы с возможностью наращивания

Выбор конкретного типа разъема зависит от требуемой токовой нагрузки, габаритов устройства и области применения. Рассмотрим особенности каждого типа более подробно.

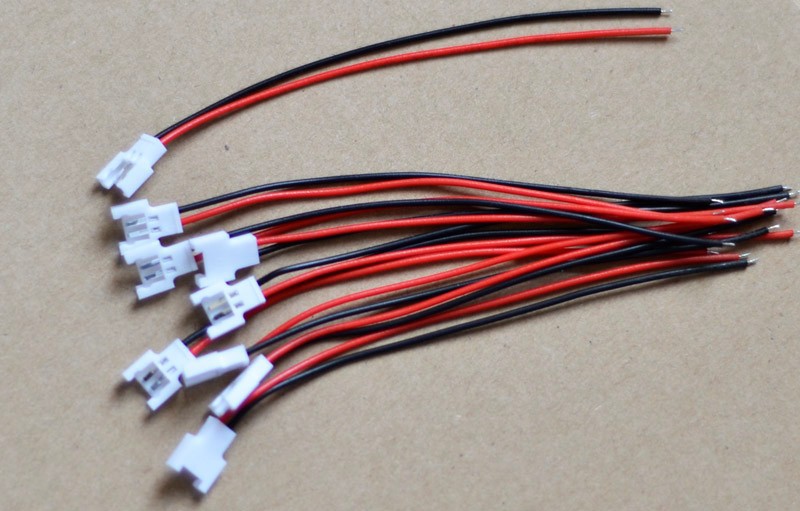

Особенности и применение JST-разъемов

JST-разъемы отличаются компактными размерами и подходят для маломощных устройств с токами до 3-5А. Основные характеристики:

• Компактный размер
• Легкий вес
• Низкое контактное сопротивление
• Надежная фиксация
• Различные варианты шага (1.25, 2.0, 2.5 мм)

JST-разъемы широко применяются в портативной электронике, квадрокоптерах, игрушках. Их главное преимущество — миниатюрность при достаточной надежности. Однако они не подходят для высоких токов.

Силовые разъемы серии XT для высоких токов

Разъемы серии XT (XT30, XT60, XT90) предназначены для работы с высокими токами до 90А и более. Их ключевые особенности:

• Высокая токовая нагрузка
• Низкое сопротивление контактов
• Надежная изоляция
• Защита от переполюсовки
• Различные типоразмеры под разные токи

XT-разъемы активно используются в мощных электроинструментах, RC-моделях, электротранспорте. Они обеспечивают надежное соединение при больших токах, но имеют относительно крупные габариты.

Разъемы EC3 и EC5 для радиоуправляемых моделей

EC3 и EC5 — популярные разъемы в мире радиоуправляемых моделей. Их характеристики:

• Рабочий ток до 60А (EC3) и 120А (EC5)
• Компактный размер
• Защита от случайного размыкания
• Низкое сопротивление контактов
• Удобство подключения/отключения

Эти разъемы оптимально подходят для аккумуляторов радиоуправляемых самолетов, машин, катеров. Они обеспечивают хороший баланс между компактностью и токовой нагрузкой.

Особенности разъемов Tamiya

Разъемы Tamiya широко распространены в бюджетных радиоуправляемых моделях и игрушках. Их основные характеристики:

• Рабочий ток до 15-20А
• Простая конструкция
• Низкая стоимость
• Большой размер
• Высокое контактное сопротивление

Tamiya-разъемы часто используются в недорогих RC-моделях начального уровня. Их преимущество — низкая цена, но по характеристикам они уступают более современным типам разъемов.

Компактные разъемы Deans T-Plug для средних токов

Deans T-Plug — компактные силовые разъемы, рассчитанные на токи до 50-60А. Их особенности:

• Малые габариты
• Низкое сопротивление контактов
• Надежная фиксация
• Простота подключения/отключения
• Высокая стоимость

Разъемы Deans популярны в радиоуправляемых моделях среднего класса. Они обеспечивают хороший контакт при компактных размерах, но более дороги по сравнению с аналогами.

Модульные разъемы Anderson Powerpole

Anderson Powerpole — универсальные модульные разъемы с возможностью наращивания. Их ключевые характеристики:

• Модульная конструкция
• Возможность соединения нескольких разъемов
• Различные типоразмеры под разные токи
• Самоочищающиеся контакты
• Универсальность применения

Разъемы Powerpole удобны благодаря модульности — можно собрать нужную конфигурацию под конкретную задачу. Они широко применяются в промышленном и любительском оборудовании.

Как правильно выбрать разъем для аккумулятора или зарядного устройства

При выборе разъема для аккумулятора или зарядного устройства следует учитывать несколько ключевых факторов:

1. Рабочий ток устройства — разъем должен быть рассчитан на соответствующую нагрузку
2. Габариты — разъем должен помещаться в корпус устройства
3. Удобство подключения/отключения
4. Надежность фиксации
5. Стоимость
6. Совместимость с другим оборудованием

Правильно подобранный разъем обеспечит надежное соединение и долгий срок службы устройства. Не стоит экономить на качестве разъемов, особенно для силовых цепей.

Разъемы для различных типов аккумуляторов

Разные типы аккумуляторов часто используют специфические разъемы:

• Li-Po аккумуляторы — чаще всего XT60, EC3/EC5, JST-XH для балансировки
• NiMH/NiCd — Tamiya, мини-Tamiya, JST
• Свинцово-кислотные — клеммы, Anderson Powerpole
• Li-Ion — специальные разъемы производителя

При замене аккумулятора важно учитывать тип используемого разъема. В некоторых случаях может потребоваться переходник или замена разъема на совместимый.

Какие разъемы используются в популярных устройствах

Разные устройства используют различные типы разъемов для подключения аккумуляторов:

• Смартфоны — micro-USB, USB-C, Lightning
• Ноутбуки — цилиндрические разъемы различных типов
• Электроинструменты — XT60, EC5, специальные разъемы производителя
• Квадрокоптеры — XT30, XT60, JST
• RC-модели — EC3, EC5, Deans, XT60
• Электровелосипеды — Anderson Powerpole, XT60, XT90

При выборе запасного аккумулятора или зарядного устройства важно убедиться в совместимости разъемов. В некоторых случаях может потребоваться использование переходника.

Разъемы аккумуляторных батарей в категории «Электрооборудование»

1092-10 Плата модуль разъемов аккумуляторной батареи и DVD Fujitsu Celsius H730 P/N:CP633435

Доставка по Украине

160 грн

Купить

Лампа светодиодная аккумуляторная с зарядкой на солнечной энергии с разъёмом микро USB

На складе в г. Кривой Рог

Доставка по Украине

430 грн

Купить

Пауербанк Power bank Japan Ex JP20 20000 mAh + мощность 12 W + 2 разъема USB + литий-полимерная батарея

На складе в г. Одесса

Доставка по Украине

1 190 грн

999.60 грн

Купить

Зарядное стройство для аккумуляторных сборок HC-10 MastAK

На складе в г. Ровно

Доставка по Украине

975 грн

Купить

1016-8 Плата модуль разъемов аккумуляторной батареи и DVD Fujitsu LifeBook E746 P/N:CP621891-X3

Доставка по Украине

160 грн

Купить

Радиоприемник аккумуляторный GOLON RX-456-S Solar на солнечной батарее USB+SD

Доставка по Украине

840 грн

Купить

Разъем XT60H Female (мамы 2 шт) коннекторы силовые AMASS для аккумуляторных батарей

На складе в г. Днепр

Доставка по Украине

41 грн

Купить

Радиоприемник HF-F6 аккумуляторный с USB. фонарик с Bluetooth Солнечная батарея Портатиивная колонка

Доставка по Украине

765 грн

Купить

Повербанк Power bank внешний аккумулятор 20000 mAh 4 разъема

Доставка из г. Кременчуг

799 грн

Купить

Радиоприёмник аккумуляторный с солнечной батареей, работает от сети 220V и батареек Golon RX-BT455S AM / Радио

Доставка по Украине

1 304 грн

912.80 грн

Купить

Радио с фонарем с механической подзарядкой и солнечных батареях Радиоприемник аккумуляторный с фонариком

На складе

Доставка по Украине

1 640 грн

1 017 грн

Купить

Радиоприемник аккумуляторный GOLON RX-456-S Solar на солнечной батарее USB+SD

Доставка по Украине

840 грн

Купить

Коннекторы силовые AMASS EC5 Male 2шт разъемы для аккумуляторов радиоуправляемых моделей и электроники

На складе в г. Днепр

Доставка по Украине

81 грн

Купить

167-9 Разъем-удлинитель аккумуляторной батареи BREMEN SAMSUNG R730

Доставка по Украине

65 грн

Купить

200-11 Разъем-удлинитель аккумуляторной батареи LS-9533P Packard Bell Z5WT3

Доставка по Украине

80 грн

Купить

Смотрите также

207-12 Разъем-удлинитель аккумуляторной батареи LS-4853P EMACHINES G725

Доставка по Украине

80 грн

Купить

Силовой разъем AMASS XT30U Female (мамы 2шт) для аккумуляторов радиоуправляемых моделей и радиоэлектроники

На складе в г. Днепр

Доставка по Украине

26 грн

Купить

Радіоприймач акумуляторний із блютузом GOLON RX-456-S Solar на сонячній батареї USB+SD

Доставка по Украине

1 066 грн

Купить

Радиоприемник аккумуляторный GOLON RX-455-S Solar на солнечной батарее USB+SD

Доставка по Украине

840 грн

Купить

Выключатель аккумуляторной батареи 4-позиционный 175 А

Доставка из г. Киев

4 443.34 грн

Купить

Потужний Імпульсний Зарядний Пристрій Foxsur з режимом Десульфатації 12 — 24 В відновлення батареї

На складе в г. Белая Церковь

Доставка по Украине

2 100 грн

1 950 грн

Купить

Роз єми підключення батареї для ноутбука Sony VAIO PCG-GRT100, *PWS-27 REV:3.0, б/в

Доставка по Украине

65 грн

Купить

Разъем питания для скутера / электро самоката / велосипеда 4-х контактный комплект под обжимку

Доставка по Украине

48 грн

Купить

Коннектор проводки для скутера / электро самоката / велосипеда 9-ти контактный комплект под обжимку

Доставка по Украине

80 грн

Купить

Силовой разъем для дрона/ скутера / электро самоката / велосипеда /3D принтера / 2-х контактный 30А комплект.

Доставка по Украине

84 грн

Купить

Силовой разъем для радиоуправляемых моделей игрушек 2-х контактный 30 А комплект.Разъем для дронов

Доставка по Украине

84 грн

Купить

Силовой разъем для радиоуправляемых моделей игрушек 3-х контактный 60А комплект. Разъем RC моделизма

Доставка по Украине

118 грн

Купить

238-14 Разъем-удлинитель аккумуляторной батареи LS-B163P Acer E5-511

Доставка по Украине

80 грн

Купить

Силовой выключатель акб клемма до 750А аккумуляторные клеммы

На складе

Доставка по Украине

1 009 грн

908.10 грн

Купить

Как правильно подобрать аккумулятор для радиоуправляемых моделей

Подбирая аккумулятор для радиоуправляемой модели необходимо учесть тип аккумулятора, его форму, напряжение, разъем и размеры.

Подбор правильного разъема аккумулятора избавит от необходимости поиска переходника или перепайки контактов.

Существуют следующие виды разъемов (это не полный список, он содержит самые популярные разъемы, используемые в радиоуправляемых игрушках и моделях):

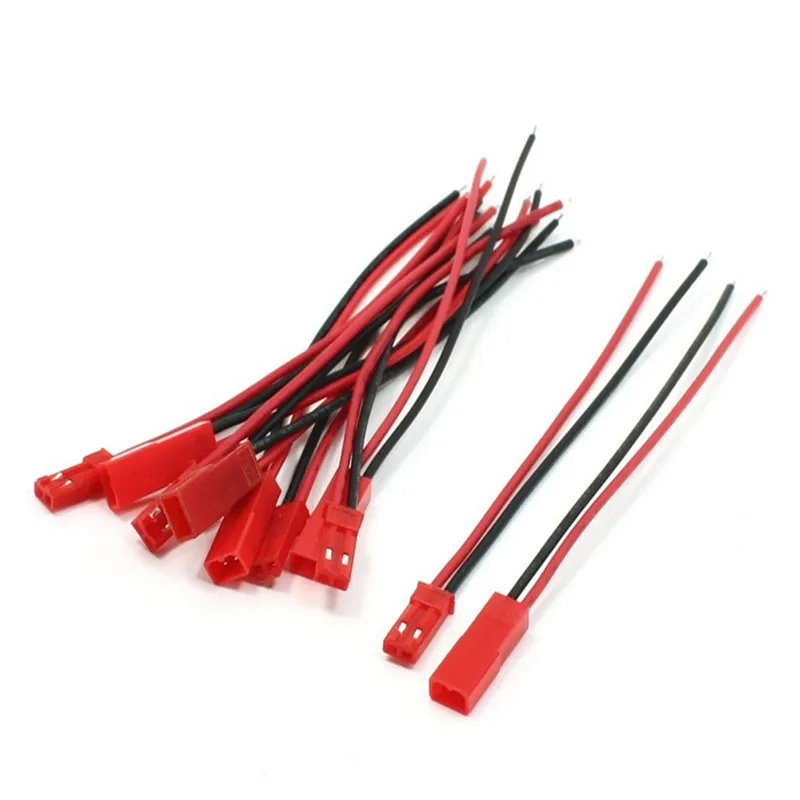

• JST-BEC — используется для подключения регуляторов скорости и моторов радиоуправляемых вертолетов, самолетов, катеров и машин. Используется при низком потреблении тока.

• YP PLUG (SM PLUG) — используется для подключения радиоуправляемых вертолетов, самолетов, катеров, танков и машин. Используется при низком потреблении тока.

• MOLEX XH PLUG (MOLEX PLUG) — используется для подключения радиоуправляемых вертолетов, самолетов, катеров, танков и машин. Используется при низком потреблении тока.



• TRAMP PLUG (SYMA PLUG) — используется для подключения радиоуправляемых квадрокоптеров Syma. Используется компанией Сима.



• Deans (T-Plug) —  используется для подключения регуляторов скорости и моторов радиоуправляемых машин. Используется при среднем и высоком потреблении тока.

• Traxxas /  TRX — используется на радиоуправляемых машинах и катерах. Используется при высоком потреблении тока.

• Tamiya — как правило, используется в радиоуправляемых машинах, танках и катерах в батареях NiCd, NiMH типа.

• KET 3P (Tamiya3 Plug) — как правило, используется в радиоуправляемых машинах, танках и катерах в батареях NiCd, NiMH типа.



• miniTamiya — используется в радиоуправляемых машинах, танках и катерах в батареях NiCd, NiMH типа.

• EL-2P PLUG — используется в радиоуправляемых машинах, танках и катерах в батареях NiCd, NiMH типа.



• 5559-2P PLUG — используется для подключения радиоуправляемых танках и танковых боях. Используется при низком потреблении тока.



• JST-XH – используется для зарядки и балансировки Li-Po аккумуляторов.

• EC2 PLUG / EC3 PLUG / EC5 PLUG — используется на радиоуправляемых машинах, вертолетах, самолетах, квадрокоптерах и катерах. Используется при высоком потреблении тока.



• XT30 PLUG / XT60 PLUG / XT90 PLUG — используется на радиоуправляемых машинах, вертолетах, самолетах, квадрокоптерах и катерах. Используется при высоком потреблении тока.



• Банан (Tubes Plug) — в основном используется в профессиональных зарядных устройствах. Различаются по диаметру, самые распространенные 3.5 мм. Также встречаются 2 мм, 2.5 мм, 3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм.

• CasePack = CP аккумуляторы выполнены в жестком корпусе, чаще всего они задвигаются в модели и имеют контактные клеммы.



• Column = C. Аккумуляторы в данном формате выполнены в виде колонны друг над другом. Это удобно для расположения их в полости трубок, например в штанге металлоискателя.



• Column-Row = CR. Гибрид между колонной и рядом, получаем плоское расположение элементов аккумулятора в два и более рядов.



• Drum = D. Цилиндрическая форма аккумуляторов и элементов питания. Удобна для применения в приборах, изначально рассчитанных на форму батареек.



• Flat = FT. Плоская форма аккумуляторов характерна для литий-полимерных аккумуляторов без жетского корпуса.



• FlatPack = F — элементы расположены в один ряд, встречается количество элементов от 2 до 24.



• Offset = O. Два ряда со смещением, отличается от ROW верхним неполным рядом.



• Puramid = P. Так называемый двойной Offset. Обязательно наличие двух и более рядов Offset типа.

• Row = R. Двойной FlatPack, рядный.



• Square = S



• TwinStick = T



Подбирать аккумуляторы по форме стоит в том случае, когда аккумуляторный отсек ограничивает габариты для элемента питания.

• NiCd — Никель-кадмиевый аккумулятор – это единственный вид аккумуляторов, которые могут храниться разряженными. ВАЖНО: Эффект памяти проявляется, когда аккумулятор подвергают зарядке раньше, чем он реально разрядится.
• Ni-MH — Никель-металл-гидридный аккумулятор. Данный тип аккумуляторов можно заряжать при неполной разрядке если аккумулятор не хранился в таком состоянии в течение нескольких дней. Если аккумулятор был разряжен не полностью (частично) и в таком состоянии хранился более 30 дней, тогда перед зарядом его необходимо разрядить. Данные аккумуляторы нужно хранить полностью заряженными.
• Li-Po / Li-pol / Li-polymer — Литий-полимерный аккумулятор, усовершенствованная конструкция литий-ионного аккумулятора. Данный тип аккумуляторов необходимо хранить при 40%-ом заряде от ёмкости аккумулятора. Имеет низкий саморазряд, отсутствует эффект памяти, широкий температурный режим от -20 до +40. ВАЖНО: Аккумуляторы пожароопасны при перезаряде и/или перегреве. Глубокий разряд полностью выводит из строя литий-полимерный аккумулятор.
• Li-Ion — Литий-ионный аккумулятор. Данный тип аккумуляторов необходимо хранить при 40%-ом заряде от ёмкости аккумулятора. Имеет низкий саморазряд, отсутствует негативный эффект памяти, широкий температурный режим от -20 до +40. ВАЖНО: Аккумуляторы пожароопасны и взрывоопасны при перезаряде и/или перегреве. Глубокий разряд полностью выводит из строя литийионный аккумулятор.
• LiFePo4 / LFP — Литий-железо-фосфатный аккумулятор, является разновидностью литий-ионного аккумулятора, обеспечивает более длительный срок службы, имеет постоянное напряжение разряда, термическая и химическая стабильность, что существенно повышает безопасность батареи.

Напряжение аккумулятора измеряется в Вольтах и складывается из напряжения всех банок в спайке. В радиоуправляемых игрушках и моделях встречаются аккумуляторы со следующим напряжением: 1.2V, 1.5V, 2.4V, 3.7V, 4.8V, 6.0V, 6.6V, 7.2V, 7.4V, 9V, 9.6V, 11.1V, 12V, 24V и другие.

В магазине Юный Папа Вы можете выбрать аккумуляторы по напряжению, разъему, емкости и габаритам.

Часто может возникнуть ситуация, когда подобранный через интернет аккумулятор идеально подходит по техническим характеристикам и разъемам, но физически не помещается в аккумуляторный отсек радиоуправляемой модели. Учитывайте длину, ширину и толщину аккумулятора при ограниченном пространстве в аккумуляторном отсеке модели.

В разделе Аккумуляторы мы постарались разделить все аккумуляторы не только по типу, но также по разъемам и напряжению.

Для стандартизации габаритов было принято,  что самая длиная сторона аккумулятора всегда является ДЛИНА, а самая короткая сторона — это ВЫСОТА. ШИРИНА соответственно это среднее число.

Если Вы подобрали аккумулятор с другим разъемом, посмотрите наш раздел Кабели, переходники или Разъемы
