Устройство монтажного блока ВАЗ 2109
Монтажный блок является основным коммутационным узлом электрооборудования автомобиля ВАЗ 2109. Он выполняет следующие функции:
- Распределение питания по электрическим цепям автомобиля
- Защита электрических цепей с помощью предохранителей
- Коммутация силовых цепей с помощью реле
- Объединение жгутов проводов в единый узел
На автомобили семейства Лада Самара устанавливались три основных вида монтажных блоков:
- Блок старого образца с 11 реле и 16 предохранителями
- Блок нового образца с 11 реле и 16 ножевыми предохранителями
- Блок с 17 реле и 22 предохранителями (на поздних версиях)
Рассмотрим подробнее устройство и особенности монтажных блоков ВАЗ 2109.
Монтажный блок старого образца
Это самый первый вариант блока, который устанавливался на ранние версии ВАЗ 2108/2109. Его особенности:
- 11 реле и 16 цилиндрических предохранителей
- Разъем Ш11 расположен сбоку, контакты смотрят в салон
- Прозрачная крышка
- Две печатные платы внутри
Габаритные огни питаются от трех предохранителей (7, 9 и 10) через контакты Ш4/4, Ш4/13 и Ш3/13. Это позволяло реализовать функцию «парковочного света» — включать левые или правые габариты при вынутом ключе зажигания.
Монтажный блок нового образца
Этот блок пришел на смену старому варианту. Основные отличия:
- Другое расположение реле и предохранителей
- Ножевые предохранители вместо цилиндрических
- Одна печатная плата вместо двух
- Более удобен в ремонте и обслуживании
По функциональности блок нового образца практически идентичен старому варианту. Основные цепи и схема подключения остались без изменений.
Назначение предохранителей в блоке ВАЗ 2109
Рассмотрим назначение основных предохранителей в монтажном блоке ВАЗ 2109:
- F1 (10A) — фароочистители, реле и клапан омывателя фар
- F2 (10A) — аварийная сигнализация
- F3 (10A) — стоп-сигналы, плафон освещения салона
- F4 (20A) — обогрев заднего стекла, прикуриватель
- F5 (20A) — вентилятор охлаждения, звуковой сигнал
- F6 (30A) — электростеклоподъемники
- F7 (30A) — очистители фар, вентилятор отопителя, омыватели
Полный перечень предохранителей с указанием защищаемых цепей приведен в руководстве по эксплуатации автомобиля.
Расположение и назначение реле
В монтажном блоке ВАЗ 2109 установлено 11 основных реле:
- K1 — реле задержки стеклоомывателя
- K2 — реле-прерыватель указателей поворота
- K3 — реле стеклоочистителя
- K4 — реле контроля исправности ламп
- K5 — реле включения дальнего света фар
- K6 — реле включения ближнего света фар
- K7 — реле стартера
- K8 — реле звукового сигнала
- K9 — реле вентилятора системы охлаждения
- K10 — реле обогрева заднего стекла
- K11 — реле топливного насоса
Расположение реле может отличаться на блоках разных годов выпуска. При замене важно устанавливать реле в соответствующие разъемы.
Проверка электрооборудования через разъемы блока
Монтажный блок позволяет проводить диагностику электрооборудования автомобиля. Для этого используются специальные разъемы:
- Ш1-Ш4 — подключение жгута проводов салона
- Ш5-Ш8 — подключение жгута проводов моторного отсека
- Ш9 — подключение жгута задней части автомобиля
- Ш11 — подключение стеклоочистителя и других потребителей
Зная назначение контактов разъемов, можно проверять наличие питания и целостность цепей различных потребителей. Это упрощает поиск неисправностей в электрооборудовании.
Особенности подключения основных систем
Рассмотрим некоторые особенности подключения основных электрических систем через монтажный блок ВАЗ 2109:
Система зажигания
Питание катушки зажигания осуществляется через предохранитель F16 (15A). Контакты подключения:
- Ш4/18 — питание катушки зажигания
- Ш7/9 — обмотка возбуждения генератора
Система освещения
Основные цепи системы освещения:
- Ш3/13, Ш4/4, Ш4/13 — питание габаритных огней
- Ш3/8 — питание фар
- Ш5/5 — питание противотуманных фар
Стеклоочистители
Управление стеклоочистителями осуществляется через:
- Реле K3 — включение стеклоочистителя
- Ш11/17 — питание моторедуктора очистителя
- К1 — реле задержки омывателя заднего стекла
Зная особенности подключения систем, можно эффективно проводить диагностику и устранение неисправностей электрооборудования ВАЗ 2109.
Частые неисправности монтажного блока
Монтажный блок является сложным электронным узлом, который может выходить из строя. Наиболее распространенные проблемы:
- Окисление контактов разъемов
- Перегорание дорожек печатной платы
- Выход из строя реле
- Ослабление крепления предохранителей
- Окисление предохранителей
При возникновении проблем с электрооборудованием в первую очередь рекомендуется проверить состояние монтажного блока. Часто простая очистка контактов или замена неисправного реле позволяет устранить неисправность.
Рекомендации по обслуживанию
Для поддержания монтажного блока ВАЗ 2109 в исправном состоянии рекомендуется:
- Периодически проверять состояние и надежность крепления предохранителей
- Очищать контакты разъемов от окислов
- Проверять исправность реле
- При ремонте использовать качественные запчасти
- Не допускать попадания влаги внутрь блока
Своевременное обслуживание монтажного блока поможет избежать серьезных проблем с электрооборудованием автомобиля.
Заключение
Монтажный блок является важным элементом электрооборудования автомобиля ВАЗ 2109. Знание его устройства и особенностей подключения основных систем позволяет эффективно проводить диагностику и ремонт. При возникновении проблем с электрикой в первую очередь рекомендуется проверить состояние монтажного блока и его компонентов. Своевременное обслуживание поможет поддерживать электрооборудование автомобиля в исправном состоянии.
Разъем блока предохранителей ваз 2109
Всякая электрика на ваз высокая панель
_______________________________________________________-
Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажного блока ВАЗ 2109 приведена ниже
На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.
Ниже приведено расположение штекеров монтажного блока.
Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60
№ предохранителя’ Защищаемые цепи
1 (8 А) F9 (7,5 А) Правая противотуманная фара
3 (8 А) F1 (10 А) Очистители фар (в момент включения). Реле включения очистителей
фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А) Очистители фар (в рабочем режиме). Реле включения очистителей фар
(обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.
Лампа освещения вещевого ящика
5 (8 А) F16 (15 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.
Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А) Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 А) F6 (30 А) Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный сеет)
11 (8 А) F2 (10 А) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы.
Прикуриватель»
13 (8 А) F15 (7,5А) Правая фара (дальний свет)
14 (8 А) F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнегосвета фар
15 (8 А) F13 (7,5 А) Левая фара (ближний свет)
16 (8 А) F12 (7,5 А) Правая фара (ближний свет)
_______________________________________________
Электромагнитные указатели уровня топлива состоят из корпуса, внутри которого располагаются две катушки и якорь с прикреплённой к нему стрелкой. Катушки располагаются в корпусе под углом друг к другу и намотаны встречно.
При отключении питания прибора магнитодвижущие силы катушек пропадают, и стрелка возвращается в исходное положение за счёт противовеса. По этому, такие приборы строго ориентированы и к их установке выдвигаются особые требования. Для проверки исправности электромагнитного указателя уровня топлива и цепи его подключения, достаточно закоротить на массу провод подходящий к датчику при включенном зажигании.
Если стрелка прибора сместится в крайнее правое положение, то прибор и цепь исправны. Кроме того электромагнитный указатель может быть использован для показа давления масла двигателя или темпераруры охлаждающеё жидкости.
Для очистки ветрового стекла автомобиля ваз 2108 применяется стеклоочиститель с приводом от электродвигателя. Привод стеклоочистителя ВАЗ-2108 (2109) состоит электродвигателя с редуктором и систем тяг. Электродвигатель состоит из статора с постоянными магнитами и якоря с удлинённым валом, на конце которого нарезан винт (червяк). К электродвигателю со стороны коллектора крепится редуктор, состоящий из косозубой шестерни входящей в зацепление с червяком на конце вала якоря.
Шестерня находится на валу, к которому крепится система рычагов. На противоположной стороне от вала на шестерне находится кулачок, который приводит в действие подвижный контакт, который обеспечивает остановку щёток в крайнем положении.
В последнее время в редукторе так же размещается тепловой предохранитель для предотвращения сгорания электродвигателя при заклинивании или примерзании щёток. Переключение режимов работы стеклоочистителя осуществляется подрулевым переключателем, а его работа в прерывистом режиме реле стеклоочистителя.
Если стеклоочиститель ВАЗ – 2108 не работает на всех режимах, необходимо проверить предохранитель №5 и состояние редуктора. Когда электродвигатель работает, а щётки не двигаются, то неисправен редуктор. На шестерне срезало зубья и червячный винт вала не входит в зацепление с шестернёй или срезало шлицы вала шестерни, на которые одевается кривошип. Если предохранитель исправен, необходимо проверить контрольной лампой наличие напряжения на оранжевом проводе, подходящем к разъёму электродвигателя. Если питание отсутствует, проверьте состояние контактов 10 колодки 11 на монтажном блоке (находится сверху монтажного блока) и целостность проводов. Часто из-за попадания влаги подвержены коррозии контакты 10 и 18 колодки 11. При отсутствии питания на выводе 18 неисправен тепловой предохранитель или нарушен контакт в штекере электродвигателя стеклоочистителя. Для устранения этой неисправности необходимо заменить неисправный предохранитель или закоротить его, в этом случае необходимо учитывать возможность сгорания электродвигателя при заклинивании или примерзании щёток. При наличие питания переведите переключатель в режим постоянной работы и проверьте наличие напряжения на синем или сине-оранжевом проводе разъёма электродвигателя. Если питание есть необходимо проверить наличие минуса на разъёме. При исправности цепи скорей всего неисправен якорь электродвигателя. Если питание отсутствует, следует проверить состояние контактов соединяющих колодок выводов 10,15, 16, 18 и 9 колодки 11и выводов 11, 18, 19 и 20 колодки 3 монтажного блока, целостность проводов и переключателя. Для этого необходимо проверить наличие питания на выводах переключателя согласно схеме приведённой ниже. При отсутствии питания на выводе 53а (провод жёлтый с белым) проверить цепь разъём электродвигателя провод жёлтый с белой полосой, вывод 18 колодки 11, вывод 11 колодки 3, вывод 53а разъёма переключателя.
Если питание на 53а есть, а на выводах переключателя отсутствует, смените переключатель. Если схема подключения электродвигателя исправна, а стеклоочиститель не работает, неисправен электродвигатель.
Если перегорает предохранитель сразу после установки при включенном зажигании, то короткое замыкание в жёлто-чёрном проводе, идущем к электродвигателям стеклоочистителя и омывателя. Если перегорает после включения стеклоочистителя то короткое в проводах, идущих от переключателя к электродвигателю или сгорел якорь электродвигателя.
Когда стеклоочиститель не работает в прерывистом режиме скорей всего неисправно реле стеклоочистителя. Если в прерывистом режиме щётки останавливаются и двигаются рывками, подгорели контакты в редукторе.
Схема стеклоочистителя ВАЗ-2108 (2109).
______________________________________________________________________
Электрическая схема ВАЗ- 2108* однопроводная, состоит из пяти жгутов соединяющихся на монтажном блоке, выступающим в роли коммутирующего устройства, в котором так же устанавливаются реле и плавкие предохранители. В салоне проложено два жгута проводов.
Первый из них соединяет все приборы, потребители, кнопки, переключатели и т.д. с колодками Ш1 – Ш4 монтажного блока. Второй соединяет потребители задней части автомобиля (задние фонари, обогрев заднего стекла и т. д.), повторители, с разъёмом Ш9. В подкапотном пространстве находится три жгута. Первый соединяет колодки Ш5 и Ш6 с потребителями передней части автомобиля. Второй соединяет колодки Ш7 и Ш8 с потребителями левого брызговика. Третий жгут соединяет колодку Ш11 с приводом стеклоочистителя и смывателя ветрового стекла, датчиком давления масла, розеткой переносной лампы, датчиком и клапаном ЭПХХ карбюратора.
______________________________________________________________________
На ВАЗ 2108 устанавливались два тип комбинации приборов. Их различают по типу панели: высокая и низкая. Их различие не только по виду, но и по функциональности.
Основное их отличие наличие тахометра и стабилизатора напряжения на так называемой высокой панели. Кроме того эта панель имеет дополнительный блок индикации минимального уровня тормозной жидкости и толщины колодок, исправности ламп и так далее. Кроме того на высокой панели несколько отличается сигнализатор зарядки. На низкой панели для этого используется лампа, которая стоит в цепи первичного возбуждения генератора.
На высокой панели для этого используется электронный вольтметр со светодиодом. Соединения комбинации приборов выполнены печатным монтажом на плате из фольгированного гетинакса. Принципиально конструкция приборов и применяемых с ними датчиков одинаковая. В обеих приборных панелях указатели топлива электромагнитного типа с реостатным датчиком. Указатель температуры импульсные с реостатным датчиком 20.3807. Контроль давления масла осуществляется контрольной лампой с датчиком аварийного давления установленным на головке блока цилиндров, порог срабатывания которого 0,2-0,6 кПа. Для проверки работоспособности приборов и схемы их подключения достаточно при включенном зажигании соединить провод на датчике с массой. При этом, если прибор и схема исправны, стрелка отклонится в крайнее правое положение, в противном случае надо искать неисправность. Этот же метод используется проверка цепи контрольной лампы, которая должна загореть. Проверка датчиков заключается в проверке их сопротивления. Для указания скорости применяется механический спидометр привод, на который осуществляется гибким валом с вторичного вала коробки перемены передач. Кроме того спидометр имеет два счётчика пройденного пути: суточный и общий. Освещение панели приборов осуществляется двумя встроенными лампами в у низкой панели и тремя лампами расположенными в верхней части корпуса у высокой панели.
______________________________________________________________________
Электрическая схема автомобилей ВАЗ-21083, ВАЗ-21093 и ВАЗ-21099. Высокая панель приборов. Комплектация «Люкс».
1 — спидометр;
2 —рукоятка сброса показаний счетчика суточного пробега;
3 — счетчик суточного пробега;
4 — счетчик суммарного пробега;
5 — указатель уровня топлива;
6 — световая панель бортовой системы контроля;
7 — табло «TEST»;
8 — табло «STOP»;
9 — контрольная лампа выхода из строя ламп стоп-сигналов и габаритного света;
10 — контрольная лампа падения уровня тормозной жидкости;
11 — контрольная лампа падения уровня охлаждающей жидкости;
12 — контрольная лампа износа колодок передних тормозов;
13 — контрольная лампа падения уровня в бачке омывателя;
14 — контрольная лампа падения уровня масла в картере двигателя;
15 — указатель температуры охлаждающей жидкости;
16 — тахометр;
17 — контрольная лампа включения стояночного тормоза;
18 — контрольная лампа «CHECK ENGINE» («Проверьте двигатель») системы впрыска;
19 — контрольная лампа прикрытия воздушной заслонки карбюратора;
20 — контрольная лампа резервного остатка топлива;
21 — контрольная лампа падения давления масла в системе смазки двигателя;
22 — контрольная лампа включения указателей правого поворота;
23 — контрольная лампа заряда аккумуляторной батареи;
24 — контрольная лампа включения указателей левого поворота;
25 — контрольная лампа непристегнутых ремней безопасности;
26 — контрольная лампа незакрытых дверей;
27 — контрольная лампа включения габаритного света;
28 — контрольная лампа включения дальнего света фар;
29 — контрольная лампа «CHECK ENGINE» («Проверьте двигатель») системы снижения токсичности
ПРИМЕЧАНИЕ
Описанная комбинация контрольных ламп устанавливается на автомобиль ваз 2108 с 1996 года.
______________________________________________________________________
Проверяем, как работают контрольные лампы на панели устройств автомобиля.
Берем управление по эксплуатации нужного вам автомобиля, открываем страничку, где указан набросок панели устройств.
Включаем замок зажигание и смотрим, все лампочки зажглись, как указанны в руководстве, потому что некоторые нерадивые торговцы поддержанных машин обрезают провода ламп на панели приборов. И неисправности исчезаю т.к. при заведенном движке по идее все лампы на панели должны потухнуть. Потому и нужно включить замок зажигание и сопоставить, то количество загоревшихся лампочек на панели устройств с руководством по эксплуатации. Потому что при продаже клиент сходу заводит машину, которая его интересует и не обращает на панель приборов никакого внимания.
схема подключения устройств
Контрольная лампочка воздушной заслонки карбюратора. Загорится жёлтым светом, если зажигание включено и при этом вытянута рукоятка воздушной заслонки карбюратора.
Контрольная лампочка стояночного тормоза. Загорится красным светом, при включённом зажигании и поднятым рычагом стояночного тормоза.
Контрольная лампочка не пристёгнутых ремней безопасности. Её подключают, если машина укомплектована ремнями безопасности со звуковым сигналом о не пристёгнутых ремнях.
Контрольная лампочка обогревания заднего стекла загорится жёлтым светом, если включён обогрев заднего стекла.
Контрольная лампочка уровня в бачке жидкости гидропривода тормозов горит постоянно красным светом, если опустился уровень жидкости в бачке, ниже допускаемого предела из-за повреждения системы или расхода жидкости. Чтобы проверить исправность самой лампы нужно поднять рычаг стояночного тормоза, и она должна загореться.
Контрольная лампочка включения указателей поворота загорится мигающим зелёным светом при включении поворота левого или правого. Если хоть одна лампочка вышла из строя, то указатель поворота с удвоенной частотой начнёт мигать.
Контрольная лампочка дальнего света фар, загорится, синим светом при включении фар дальнего света.
Контрольная лампочка габаритных огней загорится зелёным светом при включённом наружном освещении.
Контрольная лампочка давления масла для смазки системы двигателя загорится красным светом только лишь при включении зажигания.
Затем, когда двигатель запустился, и частота вращения коленвала повышается выше минимума, то лампа должна погаснуть.
Контрольная лампочка заряда аккумуляторной батареи загорится красным светом только при включении зажигания и сразу должна погаснуть после запуска двигателя. Горение лампы при запущенном двигателе указывает на то, что оборвался ремень привода генератора или его слабое натяжение, или на то, что не исправлен сам генератор.
Покажу 2 схемы.в своё время очень прикогдились. На картинках 2 типа: обычный и евро. Где какой думаю разберётесь сами. Скачайте и распечатайте! пригодится!
И расшифровка для подробней:
F9 (7,5 А) Правая противотуманная фара и контрольная лампа включения противотуманных фар
F8 (7,5 А) Предохранитель левой противотуманной фары
F1 (10 А) Электродвигатели фароочистителей (в момент включения), реле включения фароочистителей (контакты) и клапан включения омывателя фар
F7 (30 А) Электродвигатели фароочистителей (в режиме работы). Реле включения фароочистителей (обмотка). Электродвигатель вентилятора отопителя, насоса омывателей, очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапан включения омывателя заднего стекла. Реле электровентилятора охлаждения радиатора (обмотка) и включения обогрева заднего стекла. Контрольная лампа включения обогрева заднего стекла и освещения вещевого ящика
F16 (15 А) Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа включения указателя поворота. Задние фонари (лампы света дальнего хода). Электродвигатель и реле стеклоочистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа уровня тормозной жидкости
F16 (15 А) Предохранитель ВАЗ 2109 контрольных ламп: аварийного давления масла, прикрытия воздушной заслонки карбюратора, включения ручного тормоза. Табло “STOP”. Указатели температуры охлаждающей жидкости и уровня топлива. Контрольная лампа резервного остатка топлива.
Вольтметр. Контрольная лампа “CHECK ENGINE”. Табло “TEST”. Контрольные лампы бортовой системы контроля, непристегнутых ремней безопасности и незакрытых дверей. Цепь питания инерционного выключателя блокировки дверей
F3 (10 А) Задние фонари (лампы сигнала торможения). Освещение салона
F6 (30 А) Электродвигатель стеклоподъёмников, реле включения электростеклоподъёмников
F10 (7,5 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа включения габаритного света. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя Левая фара (габаритный свет). Левый задний фонарь — габаритный свет
F5 (20 А) Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты). Звуковой сигнал и реле его включения
F11 (7,5 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
F2 (10 А) Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа включения аварийной сигнализации
F4 (20 А) Нагревательный элемент обогрева заднего стекла. Реле включения обогрева заднего стекла (контакты). Патрон подключения переносной лампы. Прикуриватель
F15 (7,5 А) Правая фара (дальний свет)
F14 (7,5 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F13 (7,5 А) Левая фара (ближний свет)
F12 (7,5 А) Правая фара (ближний свет)
1 (8 А) Резервный предохранитель в блоке ВАЗ 2109
2 (8 А) Резервный
3 (8 А) Электродвигатели фароочистителей в момент включения). Реле включения фароочистителей (контакты). Клапан включения омывателя фар
4 (16 А) Электродвигатели фароочистителей (в режиме работы). Реле включения фароочистителей (обмотка). Электродвигатель вентилятора отопителя. Электродвигатели насоса омывателя и очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапан включения омывателя ветрового и заднего стекол. Реле электровентилятора охлаждения радиатора (обмотка) и включения обогрева заднего стекла.
Контрольная лампа включения обогрева заднего стекла и освещения вещевого ящика
5 (8 А) Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа включения указателя поворота. Задние фонари (лампы света дальнего хода). Электродвигатель и реле стеклоочистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа аварийного давления масла. Контрольная лампа прикрытия воздушной заслонки карбюратора. Контрольная лампа включения ручного тормоза. Табло “STOP”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива. Контрольная лампа резервного остатка топлива. Вольтметр
6 (8 А) Предохранитель задних фонарей (лампы сигнала торможения) в блоке 2109. Освещение салона
7 (8 А) Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) Указатели поворота, реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа включения аварийной сигнализации
12 (16 А) Нагревательный элемент обогрева заднего стекла. Реле включения обогрева заднего стекла (контакты). Патрон подключения переносной лампы. Прикуриватель
13 (8 А) Правая фара (дальний свет)
14 (8 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) Левая фара (ближний свет)
16 (8 А) Правая фара (ближний свет)
На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:
Первый вид — монтажный блок с 11 реле, их бывает два варианта:старого образца и нового образца.
Монтажный блок старого образца (самый певый)
Монтажный блок нового образца (аналог первого)
Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и сами предохранители «ножевые», которые хорошо держатся. У них 11 релюшек и 16 предохранителей. Разъём Ш11 находится сбоку и контакты смотрят в салон. На оба встречается прозрачная раритетная крышка.
У блока нового образца плата одна, ремонтировать и паять его легче.
Характеристики:
Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции «парковочный свет»: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.
После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.
Вентилятор: при подаче массы от датчика на Ш6/9 включалось реле К9 (если включено зажигание) и плюс подавался на Ш5/5 к вентилятору.
Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.
Если оставилась кнопка фароочистителей, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло к реле в моторном отсеке), а оно включалось кнопкой через контакты Ш6/7 и Ш4/15.
Заряд генератора: этим блоки могут отличаться. На блоке старого образца питание на обмотку возбуждения генератора (Ш7/9) подавалось через лампочку заряда от Ш4/18 и резисторы 100 Ом 2 Вт от зажигания. На блоке нового образца резисторов может не быть, а значит на холостых генератор не возбудится, и может быть, что Ш7/9 соединялся только с Ш7/4 который никуда не подключался (видимо что-то в проводке переделывалось, а мы об этом ничего не знаем).
Значит если возникнет такой момент, нужно подключать генератор к приборному щитку и ставить резисторы…
Омыватель заднего стекла: ствилась релюшка задержки омывателя заднего стекла К1, чтобы мы нажимали рычаг от себя до упора на доли секунд, а вода бы ещё лилась секунд пять. Чтобы мы не отвлекались от дороги на помывку заднего стекла.
Задние противотуманные фонари.
От кнопки габаритов зелёный провод шёл к предохранителю (болтался рядом с кнопкой, появлялось питание если включить свет фар ближний или дальний), от него к кнопке, от кнопки к Ш2/10 и на задние фонари.
Ш3/21 соединялся с Ш11/17, зачем не понятно. И для чего Ш10 тоже не понятно.
Ну и встречаются какие-то аномалии, где отверстие под реле исправности ламп К4 имеются, а контактов нету, тоесть перемычки не нужны, в блоке уже всё подключено напрямую.
Реле:
К1 — Реле времени омывателя заднего стекла
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле стеклоочистителя
К4 — Реле контроля исправности ламп (или перемычки, или ничего)
К5 — Реле включения дальнего света фар
К6 — Реле включения очистителей фар
К7 — Реле питания электростеклоподъёмников
К8 — Реле включения звукового сигнала
К9 — Реле включения включения электродвигателя вентилятора системы охлаждения двигателя
К10 — Реле включения обогрева заднего стекла
К11 — Реле включения ближнего света фар
Предохранители:
1 (8A) Правая противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар
4 (16A) Очистители фар(в рабочем режиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя.Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла.
Клапана включения омывателя ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Приборы.Маршрутный компьютер.Реле питания электростеклоподъёмников и обогрева сидений (обмотка).Часы
6 (8A) Задние фонари(лампы стоп-сигнала).Плафон освещения салона.Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников (контакты)
7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет)
10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла.Штепсельная розетка для переносной лампы.Прикуриватель.Маршрутный компьютер.Часы.Реле и мотор-редукторы блокировки замков дверей
13 (8A) Правая фара(дальний свет)
14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
15 (8A) Левая фара(ближний свет)
16 (8A) Правая фара(ближний свет)
Предохранитель задних противотуманных фонарей (8А) с таким типом монтажных блоков находится рядом с их выключателем.
старого образца и нового образца.
Самый популярный блок, который пришёл с европанелью
второй вариант
Они различаются между собой только расположением реле и предохранителей.
От блоков с 11 реле они отличаются подключением некоторых цепей, количеством реле (9 штук, нет реле задержки омывателя заднего стекла и стоит или реле фароочистителей, или вентилятора), количеством предохранителей на габариты и сами предохранители маркируются по-другому. Разъём Ш11 находится наверху.
Блок, который на верхнем фото состоит из одной платы, ремонтировать его легче.
Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:
Первый вид блоков с 9 реле: К1 — реле фароочистителей
У них:
Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора.
Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Нужно врезать реле.
Габариты: всвязи с удалением парковочного света решили поставить 2 предохранителя (F10 и F11), и повесить на них габариты и подсветку, и питались они только от Ш4/4, который шёл на кнопку.
Значит: парковочного света не будет.
Освободившийся предохранитель кинули на стеклоподъёмники (который на этих блоках F6), на блоке с 11 реле они питались от предохранителя освещения салона и стоп-сигналов.
Фароочистители: питались также, но реле включалось путём подачи плюса (от кнопки) на Ш2/16.
Заряд генератора: Ш7/9 (на гену) и Ш4/18 (приборка) всегда соединены вместе. Но бывают варианты где есть резисторы (на монтажном блоке нарисован белый кружок), это если нет европанели. Остальные блоки только для европанели, где резисторы стоят в приборке.
Омыватель заднего стекла: подключался напрямую без реле, то есть пока держим рычаг, водичка льётся.
Задние туманки
Тут 2 варианта проводки панели приборов:
— Кнопка с фиксацией: при включении света фар питание шло на Ш3/8 к предохранителю 1.
От него на реле фароочистителей и через Ш3/21 к кнопке. От кнопки на Ш2/10 к фонарям.
— Кнопка без фиксации: стоит реле задних туманок, питается от предохранителя болтающимся рядом (постоянный плюс). К нему же идут «разрешающие» провода от кнопки габаритов и передних туманок. Реле управляется подачей минуса от кнопки, подаёт питание на Ш2/10 к задним туманкам.
На автомобилях с Е-Газ (с 2011г), на Ш3/21 постоянное питание для блока электропакета. Он управляет блокировкой дверей и задними противотуманками. В этом варианте используется кнопка без фиксации.
Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики. А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.
Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.
Поэтому возникает иногда ситуация, когда вентилятор работает от света и габаритов, а иногда не работает вообще. Нужно переподключать, или ставить перемычку и выносить реле.
Остальное также, как у шестидесятки.
Ну и когда АвтоВАЗ понял, что уже несколько десятилетий люди по ошибке включают заднюю передачу вместо первой (потому-что они рядом), Ш6/1 стал использоваться, он соединялся с выключателем фонарей заднего хода, и на Ш2/9 (на семнадцатом соединялся с Ш11/19) появлялся плюс, чтобы иммобилайзер-блок электропакета пиликал при включении задней передачи. Это в основном на машины с электронной педалью газа.
Реле:
К1 — Реле включения очистителей фар
ИЛИ
К1 — Реле включения вентилятора двигателя (Е-Газ)
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле очистителя ветрового стекла
К4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
Или перемычки при отсутствии реле
К5 — Реле включения электростеклоподъёмников
К6 — Реле включения звукового сигнала
К7 — Реле включения обогрева заднего стекла
К8 — Реле включения дальнего света фар
К9 — Реле включения ближнего света фар
Предохранители:
F1 (10A) Очистители фар(в момент включения).
Реле включения очистителей фар(контакты).Клапан включения омывателя фар
ИЛИ
F1 (20А) Реле, лампы и сигнализатор включения задних противотуманных фонарей. Блок управления блокировкой дверей. Мотор-редкуторы замкой дверей (Е-Газ)
F2 (10A) Лампы, реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа и выключатель аварийной сигнализации
F3 (10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер.Память пробега.Блок БСК.Подсветка багажника
F4 (20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.Штепсельная розетка для переносной лампы
F5 (20A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
F6 (30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Р еле включения электростеклоподъёмников(контакты)
F7 (20A) Электродвигатель вентилятора отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика.Очистители фар(в рабочемрежиме).Реле включения очистителей фар(обмотка).
Выключатель и индикатор обогрева заднего стекла (на Е-Газ не используется)
F8 (7.5A) Правая противотуманная фара
F9 (7.5A) Левая противотуманная фара.
F10 (7.5A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет). Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
На Е-Газ дополнительно Блок управления электропакетом
F11 (7.5A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
F12 (7.5A) Правая фара(ближний свет)
F13 (7.5A) Левая фара(ближний свет)
F14 (7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
F15 (7.
5A) Правая фара(дальний свет)
F16 (15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Подсветка выключателя наружного освещения.Блок БСК.Маршрутный компьютер.Реле включения электростеклоподъемников и обогрева сидений (обмотка).Выключатель аварйной сигнализации
На Е-Газ дополнительно блок управления электропакетом, выключатель стоп-сигналов, выключатель и индикатор обогрева заднего стекла
F17-F20 Запасные предохранители
ИТОГО:
Блоков 3 вида:
1 — первое реле омывателя заднего стекла (у блока 11 реле).
2 — первое реле фароочистителей (у блока 9 реле).
3 — первое реле вентилятора (у блока 9 реле). Такой блок можно поставить вместо второго, тогда ставим перемычку на реле 1 (контакты 30 и 87). И всё будет работать, кроме задних туманок, они или будут работать нормально, или их можно будет включить в любое время.
Обслуживание.
Иногда могут ослабнуть клеммы, например у реле поворотов, и оно начинает звенеть. Поэтому стараемся лишний раз релюшки и предохранители не трогать.
Блоки располагаются в коробке воздухопритока, где постоянно сыро. Особенно окисляются и даже рассыпаются контакты под напряжением, особенно у штекера 11.
Поэтому во первых — очищаем сливные отверстия от горязи, листьев, вычищаем или вообще убираем сливные резинки (особенно маленькую рядом с блоком). Во вторых — мажем герметиком пластмасску, которая при дожде не даёт течь воде на блок, вода должна уходить в бока. И в третьих — отсоединяем штекер 11, намазываем туда литола и ставим на место. Если чехол порван, меняем жгут всборе или только чехол (тут придётся вытаскивать клеммы). И смотрим хорошо ли там обмотано изолентой. Ещё можно блок накрыть чем-нибудь.
Новый блок желательно разобрать и покрыть плату лаком (можно из баллончика для малярных работ), или мовилем (ток он не проводит).
Распиновка монтажных блоков автомобилей ваз. Монтажный блок Блок предохранителей ваз 2109 инжектор расшифровка
Где располагается блок предохранителей ВАЗ 21099 карбюратор схема? Сама плата находится под капотом с левой стороны ветрового стекла и закрыта крышкой. В ней же нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть, в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Там же располагаются запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который располагается уже в салоне авто. Здесь ставятся те предохранители, которые отвечают за соединение цепи питания на бензонасос и некоторые другие компоненты.
Схема блока предохранителей в ВАЗ 21099
Первым делом стоит заметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.
инцип работы одинаковый, но элементы не взаимозаменяемые. Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа предусмотрена сигнальная цепь, которая идет на панель приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электроцепи. В автомобилях старого образца данная цепь отсутствовала. В некоторых машинах ее переводили на подушку безопасности (индикатор срабатывания).
Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), что располагается под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации транспортного средства. По ней можно в считанные секунды найти расположение любой из цепей электрики, что дает необходимую информацию для проведения диагностики контакта электрической цепи.
Но при этом некоторые из них связывают несколько цепей. Например, F4 — это не только предохранитель прикуривателя, но и реле, которое отвечает за обогрев заднего стекла (если оно предусмотрено) и разъем переносной осветительной лампы.
Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то там схема подключения идентичная. Единственное исключение — некоторые из цепей не будут замкнуты, но это — нормально. Как всегда — можно сравнить с условной схемой, что продублирована на крышке монтажного блока.
Изображение 1. Схема монтажного блока.
Несколько слов о самих предохранителях
Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. Если указанный диапазон преодолеть — внутренняя его часть попросту перегорает, и электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).
В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он при малейшей превышении своей нормы попросту перегорит. Если поставить с большим номиналом, то при преодолении допустимой величины произойдет возгорание электропроводки. Поэтому делать так недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.
В блок предохранителей ВАЗ 21099 непосредственно с завода изначально ставятся запасные. Располагаются они по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но там во внутрь салона вынесены только реле, отвечающие за работу бензонасоса и подогрева заднего стекла (а также магнитолы).
Интересно то, что наибольшая возможная нагрузка для блока предохранителей приходится на цепь, соединяющую электрические подъемники стекол. Там максимальная сила тока может быть 30 Ампер. В блоках нового образца его заменили на стандарт в 20 Ампер.
Как правильно заменять предохранители? Для этого понадобится:
- выключить мотор;
- снять минусовую клемму с аккумулятора. Желательно еще подождать несколько минут для устранения остаточного напряжения;
- снять крышку блока предохранителей 2109;
- при помощи мультиметра найти вышедший из строя предохранитель;
- проверить цепь на наличие короткого замыкания;
- поставить новый предохранитель;
- подать напряжение на цепь и удостовериться, что повторного перегруза не произошло.
Ни в коем случае нельзя проводить ремонт с применением неоригинальных комплектующих, и уж тем более их заменяя на сторонние проводники. Среди российских водителей есть популярная тенденция вместо предохранителя ставить 5-копеечные монеты (это можно выполнить на «девятке» старого образца). Делая это, нужно отдавать себе отчет, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!
Как проверить работу электрической цепи?
Для того чтобы проверить на работоспособность блок ВАЗ 2109, достаточно выполнить прозвонку каждой из цепей мультиметром.
В вариациях мотора карбюратор это выполняется предельно просто, так как контакты блока — полностью открыты. Если обнаружены множественные разрывы, то дешевле и проще будет просто заменить весь блок. Подойдет и нового образца, и даже с 2114 — они там используются идентичные.
Если же работает только одна из частей блока, то придется искать разорванную цепь. Поиск упростит знание следующих правил:
- если не работает цепь, отвечающая за питание печки, то искать неисправный элемент нужно с F4 или F7. Последний отвечает за работу вентилятора, задувающего вовнутрь салона теплый воздух;
- замена прикуривателя потребуется, если не работает сразу несколько цепей: F4, F10, блок 7;
- за омыватели, патрон переносной лампы и щетки заднего стекла отвечает реле F7;
- при неисправности бензонасоса «виновником» является плата предохранителей, что располагается с левой стороны руля (в салоне автомобиля).
Это указаны те неисправности, с которыми водителям чаще всего приходится иметь дело.
Разобраться с блоком предохранителей в ВАЗ 21099 карбюратор довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему не сложно, если в наличии есть запасные предохранители. В ВАЗ 21099, в отличии от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать своевременно их восстанавливать при необходимости.
На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:
Первый вид — монтажный блок с 11 реле, их бывает два варианта:Монтажный блок старого образца (самый певый)
Монтажный блок нового образца (аналог первого)
Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и сами предохранители «ножевые», которые хорошо держатся. У них 11 релюшек и 16 предохранителей. Разъём Ш11 находится сбоку и контакты смотрят в салон. На оба встречается прозрачная раритетная крышка.
У блока нового образца плата одна, ремонтировать и паять его легче.
Характеристики:
Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции «парковочный свет»: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.
После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.
Вентилятор: при подаче массы от датчика на Ш6/9 включалось реле К9 (если включено зажигание) и плюс подавался на Ш5/5 к вентилятору.
Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.
Если оставилась кнопка фароочистителей, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло к реле в моторном отсеке), а оно включалось кнопкой через контакты Ш6/7 и Ш4/15.
Заряд генератора: этим блоки могут отличаться. На блоке старого образца питание на обмотку возбуждения генератора (Ш7/9) подавалось через лампочку заряда от Ш4/18 и резисторы 100 Ом 2 Вт от зажигания. На блоке нового образца резисторов может не быть, а значит на холостых генератор не возбудится, и может быть, что Ш7/9 соединялся только с Ш7/4 который никуда не подключался (видимо что-то в проводке переделывалось, а мы об этом ничего не знаем). Значит если возникнет такой момент, нужно подключать генератор к приборному щитку и ставить резисторы…
Омыватель заднего стекла: ствилась релюшка задержки омывателя заднего стекла К1, чтобы мы нажимали рычаг от себя до упора на доли секунд, а вода бы ещё лилась секунд пять. Чтобы мы не отвлекались от дороги на помывку заднего стекла.
Задние противотуманные фонари.
От кнопки габаритов зелёный провод шёл к предохранителю (болтался рядом с кнопкой, появлялось питание если включить свет фар ближний или дальний), от него к кнопке, от кнопки к Ш2/10 и на задние фонари.
Ш3/21 соединялся с Ш11/17, зачем не понятно. И для чего Ш10 тоже не понятно.
Ну и встречаются какие-то аномалии, где отверстие под реле исправности ламп К4 имеются, а контактов нету, тоесть перемычки не нужны, в блоке уже всё подключено напрямую.
Реле:
К1 — Реле времени омывателя заднего стекла
К3 — Реле стеклоочистителя
К4 — Реле контроля исправности ламп (или перемычки, или ничего)
К5 — Реле включения дальнего света фар
К6 — Реле включения очистителей фар
К7 — Реле питания электростеклоподъёмников
К8 — Реле включения звукового сигнала
К9 — Реле включения включения электродвигателя вентилятора системы охлаждения двигателя
К10 — Реле включения обогрева заднего стекла
К11 — Реле включения ближнего света фар
Предохранители:
1 (8A) Правая противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Очистители фар(в момент включения).
Реле включения очистителей фар(контакты).Клапан включения омывателя фар
4 (16A) Очистители фар(в рабочем режиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя.Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла.Клапана включения омывателя ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Приборы.Маршрутный компьютер.Реле питания электростеклоподъёмников и обогрева сидений (обмотка).Часы
6 (8A) Задние фонари(лампы стоп-сигнала).Плафон освещения салона.Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников (контакты)
7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет)
10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла.Штепсельная розетка для переносной лампы.Прикуриватель.Маршрутный компьютер.Часы.Реле и мотор-редукторы блокировки замков дверей
13 (8A) Правая фара(дальний свет)
14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
15 (8A) Левая фара(ближний свет)
16 (8A) Правая фара(ближний свет)
Предохранитель задних противотуманных фонарей (8А) с таким типом монтажных блоков находится рядом с их выключателем.
старого образца и нового образца.
Самый популярный блок, который пришёл с европанелью
второй вариант
Они различаются между собой только расположением реле и предохранителей.
От блоков с 11 реле они отличаются подключением некоторых цепей, количеством реле (9 штук, нет реле задержки омывателя заднего стекла и стоит или реле фароочистителей, или вентилятора), количеством предохранителей на габариты и сами предохранители маркируются по-другому. Разъём Ш11 находится наверху.
Блок, который на верхнем фото состоит из одной платы, ремонтировать его легче.
Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:
Первый вид блоков с 9 реле: К1 — реле фароочистителей
У них:
Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора.
Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Нужно врезать реле.
Габариты: всвязи с удалением парковочного света решили поставить 2 предохранителя (F10 и F11), и повесить на них габариты и подсветку, и питались они только от Ш4/4, который шёл на кнопку.
Значит: парковочного света не будет.
Освободившийся предохранитель кинули на стеклоподъёмники (который на этих блоках F6), на блоке с 11 реле они питались от предохранителя освещения салона и стоп-сигналов.
Фароочистители: питались также, но реле включалось путём подачи плюса (от кнопки) на Ш2/16.
Заряд генератора: Ш7/9 (на гену) и Ш4/18 (приборка) всегда соединены вместе. Но бывают варианты где есть резисторы (на монтажном блоке нарисован белый кружок), это если нет европанели. Остальные блоки только для европанели, где резисторы стоят в приборке.
Омыватель заднего стекла: подключался напрямую без реле, то есть пока держим рычаг, водичка льётся.
Задние туманки
Тут 2 варианта проводки панели приборов:
— Кнопка с фиксацией: при включении света фар питание шло на Ш3/8 к предохранителю 1. От него на реле фароочистителей и через Ш3/21 к кнопке. От кнопки на Ш2/10 к фонарям.
— Кнопка без фиксации: стоит реле задних туманок, питается от предохранителя болтающимся рядом (постоянный плюс). К нему же идут «разрешающие» провода от кнопки габаритов и передних туманок. Реле управляется подачей минуса от кнопки, подаёт питание на Ш2/10 к задним туманкам.
На автомобилях с Е-Газ (с 2011г), на Ш3/21 постоянное питание для блока электропакета. Он управляет блокировкой дверей и задними противотуманками. В этом варианте используется кнопка без фиксации.
Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики. А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.
Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.
Поэтому возникает иногда ситуация, когда вентилятор работает от света и габаритов, а иногда не работает вообще. Нужно переподключать, или ставить перемычку и выносить реле.
Остальное также, как у шестидесятки.
Ну и когда АвтоВАЗ понял, что уже несколько десятилетий люди по ошибке включают заднюю передачу вместо первой (потому-что они рядом), Ш6/1 стал использоваться, он соединялся с выключателем фонарей заднего хода, и на Ш2/9 (на семнадцатом соединялся с Ш11/19) появлялся плюс, чтобы иммобилайзер-блок электропакета пиликал при включении задней передачи. Это в основном на машины с электронной педалью газа.
Реле:
К1 — Реле включения очистителей фар
ИЛИ
К1 — Реле включения вентилятора двигателя (Е-Газ)
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле очистителя ветрового стекла
К4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
Или перемычки при отсутствии реле
К5 — Реле включения электростеклоподъёмников
К6 — Реле включения звукового сигнала
К7 — Реле включения обогрева заднего стекла
К8 — Реле включения дальнего света фар
К9 — Реле включения ближнего света фар
Предохранители:
F1(10A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар
ИЛИ
F1(20А) Реле, лампы и сигнализатор включения задних противотуманных фонарей. Блок управления блокировкой дверей. Мотор-редкуторы замкой дверей (Е-Газ)
F2(10A) Лампы, реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа и выключатель аварийной сигнализации
F3(10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер.Память пробега.Блок БСК.Подсветка багажника
F4(20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.Штепсельная розетка для переносной лампы
F5(20A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
F6(30A) Выключатели электростеклоподъёмников.Электростеклоподъёмники.Р еле включения электростеклоподъёмников(контакты)
F7(20A) Электродвигатель вентилятора отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика.Очистители фар(в рабочемрежиме).Реле включения очистителей фар(обмотка).
Выключатель и индикатор обогрева заднего стекла (на Е-Газ не используется)
F8(7.
5A) Правая противотуманная фара
F9(7.5A) Левая противотуманная фара.
F10(7.5A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет). Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
На Е-Газ дополнительно Блок управления электропакетом
F11(7.5A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
F12(7.5A) Правая фара(ближний свет)
F13(7.5A) Левая фара(ближний свет)
F14(7.5A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
F15(7.5A) Правая фара(дальний свет)
F16(15A) Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Подсветка выключателя наружного освещения.Блок БСК.Маршрутный компьютер.Реле включения электростеклоподъемников и обогрева сидений (обмотка).Выключатель аварйной сигнализации
На Е-Газ дополнительно блок управления электропакетом, выключатель стоп-сигналов, выключатель и индикатор обогрева заднего стекла
F17-F20 Запасные предохранители
Монтажный блок ваз 2109 электрика схемы включает в себя все реле и предохранители, отвечающие за электропитание узлов.
Он объединяет линии питания и здесь же смонтированы все элементы схем разводки тока. Блок представляет разъемную коробку, на внутренних сторонах крышек которой установлены реле, предохранители и плата с выводами жгутов проводов.
При этом следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную электропроводку.
Основные сведения о монтажном блоке
В зависимости от года выпуска и типа двигателя монтажная схема электропроводки ваз 2109 собрана в различных вариантах.
Так, на карбюраторных моделях компоновка блока представлена в модификации типа 17.
3722. Он имеет в своём составе круглые плавкие предохранители, которые часто выходят из строя и требуют замены.
В моделях с инжекторным двигателем применено новое оборудование для блока электросхема ваз 2109. Теперь блок стал более надёжным за счёт установки новых предохранителей плоского типа. За счёт их ножевой конструкции плоская поверхность создаёт большую площадь контакта, и они стали надёжнее.
Найти в каталоге новый блок можно под маркировкой 2114-3722010-60.
Отличие ваз 2109 электросхемы этих двух блоков:
- в подключении вентилятора охлаждения радиатора;
- маркировке реле разъёмов и предохранителей;
- отсутствие двух реле.
Маркировка разъёмов и предохранителей
В связи с тем, что имеется различие в маркировке составляющих схему разводки узлов, требуется точно знать, какая монтажная электросхема ваз 2109 применена на оборудовании.
- год выпуска ВАЗ 2109;
- тип двигателя;
- тип панели приборов;
- вариант комплектации.
Зная эти исходные данные можно найти фото схемы на сайте автолюбителей. Там же возможно поработать с интерактивной схемой, которая высвечивает именно искомую часть электропроводки.
На этих схемах и указана маркировка узлов для каждого типа блоков. Так, если реле включения очистителей на старой схеме обозначалось цифрой 1, то в новом блоке это — К1. Все узлы указаны на схемах и приложенной к ним спецификации. Все предохранители обозначены на корпусе блока. По схеме определяется зона ответственности каждого изделия. Автомобиль ваз 2109 электросхема, монтажный блок которой включает штекеры присоединения проводов, эти изделия маркируются буквой Ш.
Как не перепутать провода
Множество разноцветных проводов не должно вызывать затруднения при устранении неисправности своими руками. Провода имеют четкую направленность по цвету:
- жёлтый — габариты;
- красный — стоп-сигнал;
- голубой — задний ход;
- оранжево-чёрный — противотуманный.
Остаётся только выбрать нужный цвет провода и проверить его исправность и подключить.
Устранение неисправностей
Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет необходимого навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима с затратами на транспортировку отказавшей в пути машины. Если же ремонт делается самостоятельно, поможет инструкция по ремонту, которую можно найти на видео в обучающих программах мастеров.
Демонтаж блока
Чтобы снять, извлечь блок с места установки, необходимо понимать, что он является энергетическим сложным узлом. Поэтому отсоединяя электропроводку, необходимо производить маркировку разъёмов для последующего сбора.
Открыв капот, обнаружим с левой стороны под краем лобового стекла блок, который закреплён пластиковыми зажимами. Их нужно отвести и освободить коробку. Сверху она прикрыта резиновым чехлом, который сдвигается в сторону. Отодвинув чехол, следует отсоединить колодку с проводами.
После этого блок освобождается от крепящих двух гаек и приподнимается над местом установки, насколько позволят тянущиеся к нему провода. При отсоединении проводов следует пометить разъёмы, чтобы легче провести позже обратную операцию установки.
Снятый блок установить на рабочую поверхность и отвернуть крепление нижней крышки, состоящее из 8 болтов. После этого, в щель вставить отвёртку и выполнить разъём корпуса. Вся схема будет перед глазами. Изучить, сравнить с представленной в инструкции и найти место неисправности. Зачастую на этапе установления неисправности требуется помощь специалиста.
Следует найти:
- нарушение в плате;
- неисправный предохранитель;
- отказавшее реле.
После замены детали, исправления повреждения блок собирается и устанавливается на место в обратном порядке. Независимо от типа применяемой в автомобиле электрической схемы блоки устанавливаются одинаково.
Характерные неисправности блока
Часто случается отказ из-за перегоревшего предохранителя. Найти его несложно. Потребуется замена на такой же предохранитель с теми же параметрами по токовой нагрузке. Необходимо выяснить причину, которая привела к срабатыванию предохранения. Если проблему не устранить может случиться серьёзная поломка.
Если проблема возникла в плате, то она может быть связана с окислением металла на схеме. Если контакты окислились, то их можно почистить. При этом следует снять предохранители и реле с мест установки. Работа по очистке тоководов должна быть выполнена аккуратно, а при использовании паяльника для восстановления участка приняты все меры для защиты платы от случайного повреждения. Заменить блок будет намного проще.
Как работать со схемой электроблока
Используя входные данные выпуска ВАЗ в информационных базах, следует найти схему монтажного блока именно того типа, что установлен на конкретном типе автомобиля. При этом обычно предоставлены две схемы. Общий вид целого блока даёт возможность оценить полную схожесть искомой схемы с имеющимся узлом.
Вторая схема представляет собой разводку внутри блока. Она требуется для детального изучения и поиска неисправностей. При этом есть возможность на сайте ознакомиться с интерактивной схемой, которая поможет отследить схему по элементам.
Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажный блок ВАЗ 2109 типа 17.3722.
На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.
Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажный блок ВАЗ 2109 приведена ниже
На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение радиатора.
Ниже приведено расположение штекеров монтажного блока.
Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60
| № предохранителя’ | Защищаемые цепи |
| 1 (8 А) F9 (7,5 А) | Правая противотуманная фара |
| 2 (8 А) F8 (7,5 А) | Левая противотуманная фара |
| 3 (8 А) F1 (10 А) | Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар |
| 4 (16 А) F7 (30 А) | Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
| 5 (8 А) F16 (15 А) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла.  Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
| 6 (8 А) FЗ (10 А) | Задние фонари (лампы стоп-сигнала). Плафон освещения салона |
| 6(8 А) F6 (30 А) | Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников |
| 7 (8 А) F10 (7,5 А) | Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя |
| 8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения |
| 9 (8 А) F10 (7,5 А) | Левая фара (габаритный свет). Левый задний фонарь (габаритный свет) |
| 10 (8 А) F11 (7,5 А) | Правая фара (габаритный свет). Правый задний фонарь (габаритный свет) |
| 11 (8 А) F2 (10 А) | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| 12 (16 А) F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель» |
| 13 (8 А) F15(7,5А) | Правая фара (дальний свет) |
| 14 (8 А) F14 (7,5 А) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
| 15 (8 А) F13 (7,5 А) | Левая фара (ближний свет) |
| 16 (8 А) F12 (7,5 А) | Правая фара (ближний свет) |
«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»
Одной из причин неполадок, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому иметь представление, как выполняется замена предохранителей ВАЗ 2109, нужна каждому водителю, а еще лучше иметь навыки такую поломку предупредить.
Функции предохранителей ВАЗ 2109
Предохранители находятся в двух блоках: один расположен под капотом, другой – внутри салона авто под панелью.
Цель любого предохранителя – защита определенного прибора ВАЗ 2109 от перегрева и возгорания.
При скоплении энергии в электрической цепи машины может возникнуть замыкание, а это приводит к поломке одного из приборов. В этом случае предохранитель берет весь удар на себя.
Цена будет значительно меньше, чем любого другого устройства, который он предохраняет.
Расшифровка предохранителей ВАЗ 2109
| Предохранитель № | За что отвечает: |
| F9 | Правая противотуманная фара |
| F8 | Левая противотуманная фара |
| F1 | Омыватель для фар |
| F7 | Вентиляторы отопителя и радиатора, мотора насоса омывателя, омыватель заднего стекла, лампа для бардачка, обогрев и омыватель заднего стекла. |
| F16 | Задние фонари, лампочки для указания поворотов, щетки для ветрового стекла, датчика уровеня тормозной жидкости, генератор. |
| F16 | Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, открытие дверей, лампа «чек», уровень топлива, налитого в бак. |
| F3 | Задние фары, свет в салоне. |
| F6 | Стеклоподъемники |
| F10 | Подсветка номера, освещение приборов и приборной панели, габаритов, прикуриватель. |
| F5 | Звуковой сигнал |
| F11 | Габарит правого заднего фонаря |
| F2 | Аварийная ситуация |
| F4 | Элемент, служащий для того, чтобы обогревать заднее стекло, реле для включения этого обогрева, прикуриватель, подключение патрона переносной лампы. |
| F15 | Фара правая |
| F14 | Фара левая |
| F13 | Ближний свет фары левой |
| F12 | Ближний свет фары правой |
Замена предохранителей автомобиля марки ВАЗ 2109
Замена предохранителей на ВАЗ 2109 выполняется в блоке, установленном в задней части отсека монтажа двигателя, со стороны водителя. Большинство электрических цепей авто защищаются плавкими предохранителями.
Внутри блока предохранителей на крышке нанесены в амперах сила тока и номер предохранителя.
Когда открыт блок предохранителей ВАЗ 2109, замена производится тех элементов, которые привели к неисправности автомобильный прибор. Определить его можно по прекращению или нестабильной работе узла, который питается электроэнергией.
В автомобиле ВАЗ 2109 не подлежат защите предохранителями:
- Цепи зажигания.
- Генератора(см. ).
- Пуска двигателя.
- Реле блокировки дверей.
- Включения фар.
).Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент, могут выйти со строя.
Совет: Всегда нужно иметь с собой комплект с запасными предохранителями и при необходимости заменить своими руками.
- Каждому из блоков соответствуют только определенные предохранители.
- Значение силы тока, рассчитанное для предохранителя, указано на его корпусе.
- Извлекать предохранитель из блока нужно специальным пинцетом, закрепленным в блоке.
- Пинцетом захватывается предохранитель и вытаскивается.
- Запасные предохранители установлены впереди блока.
- Замена предохранителя ВАЗ 2109 производится установкой его в разъем гнезда и нажатием до фиксации.
- С левой стороны панели для приборов установлен на проводах дополнительный предохранитель, который защищает цепь противотуманных задних фонарей, с силой тока на 8 ампер.
Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого заменить новым.
Заменить предохранители на ВАЗ 2109 можно только теми, которые рассчитаны на эту же силу тока. В противном случае могут выйти из строя электрические приборы.
На ранних моделях авто ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, отличаются они невысокой надежностью. Держатели предохранителей выполняются из пружин, а в том месте, где плохой контакт выделяется много тепла, которое может расплавить корпус блока, что вызывает шатание держателей и они плохо зажимают детали.
Поэтому нужна замена блока предохранителей ВАЗ 2109 старого образца на новый, с вилочковыми элементами.
Совет: Если выполняется замена старого блока предохранителей, новый ВАЗ 2109 предусматривает, в системе охлаждения мотора, подключение электродвигателя вентилятора через реле.
Помимо этого, нужно установить датчик на электровентилятор для его включения, из-за того, что на большее значение тока, рассчитаны его контакты.
Иначе, могут на печатной плате сгореть дорожки, которые проводят ток.Демонтаж блока предохранителей авто ВАЗ 2109
Для работы используется набор водительских инструментов.
Инструкция выполнения работ:
- Отсоединяется аккумуляторная батарея.
- Разбирается в салоне «бардачок».
- Со стороны сидения для пассажира, отсоединяются разъемы жгутов проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом имеется кружочек соответствующего цвета.
- В подкапотной части авто снимается крышка монтажного блока.
- Ключом на «10» откручиваются гайки, фиксирующие блок предохранителей.
- Устройство приподнимается, отсоединяются спереди четыре разъема и один сзади.
- Монтажный блок вынимается.
- Убирается прокладка, как показано на фото.
Ремонт блока с предохранителями авто ВАЗ 2109
Итак:
- Извлекаются все реле и предохранители.
Совет: При сборке необходимо следить, чтобы номинальной величине тока соответствовал устанавливаемый предохранитель. Установка в реле перемычек выполняется с маркировкой его места, чтобы не было путаницы при сборке.
- Отыскивается сгоревшая дорожка.
- Вырезается участок, пришедший в негодность.
- Окисленные места протираются бензином.
- Припаивается новая проволока.
- Сборка блока выполняется обратными действиями разборке.
Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 увеличит надежность работы узлов автомобиля, а исправное их состояние – залог безопасности при движении авто по дорогам.Как выполняется на авто ВАЗ 2109 , хорошо видно на видео.
| № | А | Назначение |
| 1 | 8 | Правая противотуманная фара |
| 2 | 8 | Левая противотуманная фара |
| 3 | 8 | Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар |
| 4 | 16 | Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика |
| 5 | 8 | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива |
| 6 | 8 | Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников |
| 7 | 8 | Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя |
| 8 | 16 | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
| 9 | 8 | Левая фара (габаритный свет) Левый задний фонарь (габаритный свет) |
| 10 | 8 | Правая фара (габаритный свет) Правый задний фонарь (габаритный свет) |
| 11 | 8 | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
| 12 | 16 | Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы |
| 13 | 8 | Правая фара (дальний свет) |
| 14 | 8 | Левая фара (дальний свет) Контрольная лампа включения дальнего света фар |
| 15 | 8 | Левая фара (ближний свет) |
| 16 | 8 | Правая фара (ближний свет) |
| Реле | ||
| К1 | Реле времени омыва заднего стекла (451. 3747 / 2108-3747110, 2108-3747110-06) | |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02) | |
| К3 | Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710) | |
| К4 | Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06) | |
| К5 | Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К6 | Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02) | |
| К7 | Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К8 | Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К9 | Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К10 | Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К11 | Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
Ваз 2109 предохранители: как выполняется замена
Установка блока предохранителей под капотом авто ВАЗ 2109
Одной из причин неполадок, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому иметь представление, как выполняется замена предохранителей ВАЗ 2109, нужна каждому водителю, а еще лучше иметь навыки такую поломку предупредить.
Функции предохранителей ВАЗ 2109
Предохранители находятся в двух блоках: один расположен под капотом, другой – внутри салона авто под панелью.
Цель любого предохранителя – защита определенного прибора ВАЗ 2109 от перегрева и возгорания.
При скоплении энергии в электрической цепи машины может возникнуть замыкание, а это приводит к поломке одного из приборов. В этом случае предохранитель берет весь удар на себя.
Цена замены предохранителя будет значительно меньше, чем любого другого устройства, который он предохраняет.
Расположение предохранителей в блоке автомобиля ВАЗ 2109
Расшифровка предохранителей ВАЗ 2109
| Предохранитель № | За что отвечает: |
| F9 | Правая противотуманная фара |
| F8 | Левая противотуманная фара |
| F1 | Омыватель для фар |
| F7 | Вентиляторы отопителя и радиатора, мотора насоса омывателя, омыватель заднего стекла, лампа для бардачка, обогрев и омыватель заднего стекла. |
| F16 | Задние фонари, лампочки для указания поворотов, щетки для ветрового стекла, датчика уровеня тормозной жидкости, генератор. |
| F16 | Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, открытие дверей, лампа «чек», уровень топлива, налитого в бак. |
| F3 | Задние фары, свет в салоне. |
| F6 | Стеклоподъемники |
| F10 | Подсветка номера, освещение приборов и приборной панели, габаритов, прикуриватель. |
| F5 | Звуковой сигнал |
| F11 | Габарит правого заднего фонаря |
| F2 | Аварийная ситуация |
| F4 | Элемент, служащий для того, чтобы обогревать заднее стекло, реле для включения этого обогрева, прикуриватель, подключение патрона переносной лампы. |
| F15 | Фара правая |
| F14 | Фара левая |
| F13 | Ближний свет фары левой |
| F12 | Ближний свет фары правой |
Замена предохранителей автомобиля марки ВАЗ 2109
Замена предохранителей на ВАЗ 2109 выполняется в блоке, установленном в задней части отсека монтажа двигателя, со стороны водителя. Большинство электрических цепей авто защищаются плавкими предохранителями.
Внутри блока предохранителей на крышке нанесены в амперах сила тока и номер предохранителя.
Когда открыт блок предохранителей ВАЗ 2109, замена производится тех элементов, которые привели к неисправности автомобильный прибор. Определить его можно по прекращению или нестабильной работе узла, который питается электроэнергией.
В автомобиле ВАЗ 2109 не подлежат защите предохранителями:
Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент, могут выйти со строя.
Совет: Всегда нужно иметь с собой комплект с запасными предохранителями и при необходимости заменить своими руками.
- Каждому из блоков соответствуют только определенные предохранители.
- Значение силы тока, рассчитанное для предохранителя, указано на его корпусе.
- Извлекать предохранитель из блока нужно специальным пинцетом, закрепленным в блоке.
- Пинцетом захватывается предохранитель и вытаскивается.
Предохранитель пинцетом вытаскивается из блока
- Запасные предохранители установлены впереди блока.
- Замена предохранителя ВАЗ 2109 производится установкой его в разъем гнезда и нажатием до фиксации.
- С левой стороны панели для приборов установлен на проводах дополнительный предохранитель, который защищает цепь противотуманных задних фонарей, с силой тока на 8 ампер.
Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого заменить новым.
Заменить предохранители на ВАЗ 2109 можно только теми, которые рассчитаны на эту же силу тока. В противном случае могут выйти из строя электрические приборы.
На ранних моделях авто ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, отличаются они невысокой надежностью. Держатели предохранителей выполняются из пружин, а в том месте, где плохой контакт выделяется много тепла, которое может расплавить корпус блока, что вызывает шатание держателей и они плохо зажимают детали.
Поэтому нужна замена блока предохранителей ВАЗ 2109 старого образца на новый, с вилочковыми элементами.
Совет: Если выполняется замена старого блока предохранителей, новый ВАЗ 2109 предусматривает, в системе охлаждения мотора, подключение электродвигателя вентилятора через реле. Иначе, могут на печатной плате сгореть дорожки, которые проводят ток.
Помимо этого, нужно установить датчик на электровентилятор для его включения, из-за того, что на большее значение тока, рассчитаны его контакты.
Демонтаж блока предохранителей авто ВАЗ 2109
Для работы используется набор водительских инструментов.
Инструкция выполнения работ:
- Отсоединяется аккумуляторная батарея.
- Разбирается в салоне «бардачок».
- Со стороны сидения для пассажира, отсоединяются разъемы жгутов проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом имеется кружочек соответствующего цвета.
- В подкапотной части авто снимается крышка монтажного блока.
- Ключом на «10» откручиваются гайки, фиксирующие блок предохранителей.
- Устройство приподнимается, отсоединяются спереди четыре разъема и один сзади.
Извлечение монтажного блока
- Монтажный блок вынимается.
- Убирается прокладка, как показано на фото.
Прокладка под монтажным блоком
Ремонт блока с предохранителями авто ВАЗ 2109
Итак:
- Извлекаются все реле и предохранители.
Совет: При сборке необходимо следить, чтобы номинальной величине тока соответствовал устанавливаемый предохранитель. Установка в реле перемычек выполняется с маркировкой его места, чтобы не было путаницы при сборке.
- Отыскивается сгоревшая дорожка.
- Вырезается участок, пришедший в негодность.
- Окисленные места протираются бензином.
- Припаивается новая проволока.
- Сборка блока выполняется обратными действиями разборке.
Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 увеличит надежность работы узлов автомобиля, а исправное их состояние – залог безопасности при движении авто по дорогам.Как выполняется на авто ВАЗ 2109 замена блока предохранителей, хорошо видно на видео.

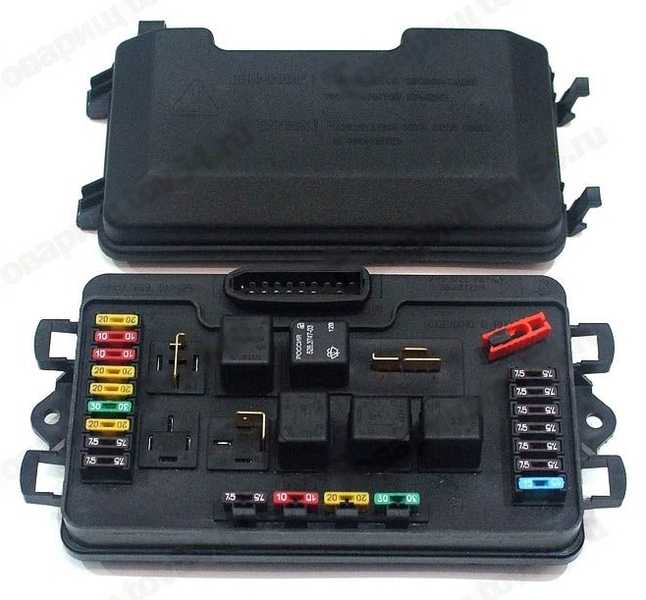

Монтажный блок. Распиновка монтажных блоков автомобилей ваз Блок предохранителей для ваз 2109 карбюраторная
Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.
Для корректной работы всей системы автомобиля, используется электричество.
Чтобы защитить электрическую систему от перегрузок используют предохранители. Все предохранители объединены в один монтажный блок. Ваз 2109 электрическая схема блока предохранителей представляет собой небольшую
плату с набором предохранителей.
Основные знания о блоке на ваз 2109
- Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
- Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая». Между ними имеются несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.
На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.Строение схемы блока предохранителей старого образца
Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.
Ниже представлена расшифровка маркирования.
Реле
- К1 – отвечает за время омывания стекла сзади.
- К2 – поворотники и аварийка.
- К3 – стеклоочиститель.
- К5 – фары дальнего света.
- К6 – фароочиститель.
- К8 – отвечает за сигнал.
- К9 – включение вентилятора в системе охлаждения мотора.
- К10 – отвечает за обогрев стекла сзади.
- К11 – фары ближнего света.
Строение схемы нового блока
- К1 – фароочиститель.
- К2 – прерыватель поворотников и аварийки.
- К3 – очиститель лобового стекла.
- К4 – контроль за исправностью лампочек.
- К5 – отвечает за стеклоподъемник.
- К6 – сигнал звука.
- К7 – обогрев стекла заднего вида.
- К8 – дальний свет.
- К9 – ближний свет.
Предохранители
Для отличия разных гнезд предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируют цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от
токов короткого замыкания.
Ваз 2109 электросхема предохранителей обозначается таким образом.
- F1 – фарные очистители. Используют предохранитель (10А).
- F2 – повороты и аварийка (10А).
- F3 – задние стоп-сигналы и салонный плафон (10А).
- F4 – обогрев стекла и прикуриватель (20А).
- F5 – сигнал и вентилятор охлаждения (20А).
- F6 – стеклоподъемник на передних дверцах (30А).
- F7 – очиститель фар (во время работы) и вентилятор отопления (30А).
- F8 – противотуманка Л (7,5А).
- F9 – противотуманка П (7,5А).
- F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения номеров (7,5А).
- F11 – правый габарит и фара (7,5А).
- F12 – фары ближнего света П (10А).
- F13 – фары ближнего света Л(7,5А).
- F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).
- F15 – фары дальнего света П (7,5А).
- F16 – повороты (15А).
Инструкция замены предохранителя
Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.
Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.
Меры предосторожности
В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.
- При ремонте автомобильного электрооборудования обязательно нужно отключить
провод от минусной клеммы аккумулятора. - Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
- Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
собой перегорание токоведущей дорожки. - Если есть необходимость снять блок, то нельзя для этой цели использовать
металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же
дорожек, что приведет к неисправности всей платы.
Важные моменты
Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить
блок нового образца на старый, то в таком случае обязательно подключите движок
вентилятора, который находиться в системе охлаждения через реле.
Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно установить и новый вариант датчика включения электрического вентилятора. Это нужно сделать потому, что его контакты рассчитаны на больший ток.
Какие проблемы могут быть со схемами предохранителей
Возникновение неполадок на ваз 21093 электро схемы может быть несколько.
- Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
- Всю процедуру производить аккуратно и без спешки.
- Отсоединить все имеющиеся предохранители и реле.
- Снять саму плату. Далее или заменить, или чистить старую.
- Аккуратно почистить растворителем токоведущие дорожки, только делать все
предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно
повредить, а если их повредите, придется паять. - Собрать в обратной последовательности.
- Ваз 21093 схема электро готова исполнять свои функции.
Различные неисправности в работе системы электрооборудования – это проблема, знакомая практически всем автовладельцам. Конечно же, можно воспользоваться услугами специализированных сервис-центров или СТО, но подобное решение влечёт за собой серьёзные финансовые вложения. Именно поэтому, мы сегодня и поговорим о том, как отремонтировать блок предохранителей ВАЗ 2109 своими силами.
Основные неисправности и способы их устранения
Несмотря на то, что коробка предохранителей для разных типов двигателей (инжектор или работающий с использованием карбюратора), имеет некоторые отличия, поломки их абсолютно аналогичны и зачастую, не столь сложны, как может показаться на первый взгляд. Справиться с ними вполне по силу даже для тех, кто лишь недавно стал владельцем автомобиля. Итак, наиболее часто встречаются такие ситуации:
- Перегорание предохранителя (например, того который отвечает за карбюратор и его работоспособность) – решение проблемы здесь заключается в замене вышедшей из строя детали на новую. Процедура эта довольно простая, главное следовать пошаговой инструкции , подготовленной производителем;
- Проблемы с реле – если смена предохранителей не дала требуемого эффекта, следует проверить исправность реле. При наличии проблем, необходимо просто установить новый элемент, благо подобная работа не отнимет много времени;
- Неисправность токопроводящих дорожек – одна из наиболее серьёзных неприятностей, обнаружить которую довольно проблематично. Лучше доверить её решение опытным мастерам-электрикам, поскольку непрофессиональный подход может вывести из строя весь блок предохранителей;
- Нарушение целостности контактов – в большинстве случаев замена компонентов не потребуется. Достаточно лишь очистить их от грязи и всё будет в порядке. Впрочем, если контакт отломился, выход из ситуации один – замена блока.
Процедура эта довольно простая, главное следовать пошаговой инструкции , подготовленной производителем;Замена блока предохранителей
Как вы видите, несмотря на то, что с большинством поломок можно справиться самостоятельно, без вмешательства дорогостоящих специалистов, в некоторых ситуациях ремонт не способен оказать должного эффекта и восстановить работоспособность блока. В этом случае, следует просто-напросто заменить его на новый образец . Рассмотрим пошагово, как это сделать:
- Открываем капот, отключаем минусовую клемму от верхнюю защитную крышку, отщёлкнув удерживающие её пластиковые фиксаторы;
- Снимаем резиновый кожух колодки с проводами, после чего отключаем штекер, который находится в её задней части и отсоединяем непосредственно саму колодку;
- Используя торцевой ключ, отворачиваем две крепёжные гайки, соединяющие агрегат с кузовом. Поднимаем блок на максимально возможную высоту так, чтобы снизу были видны все остальные штекеры и последовательно их отключаем;
- Вытаскиваем блок. На этом процедуру демонтажа можно считать завершённой;
- Производим замену агрегата на новый образец и устанавливаем его на место, выполняя монтаж в обратной очерёдности. Стоит быть особо внимательным на данном этапе – штекеры питания следует подключить именно так, как они были расположены ранее.
Подводя итоги
Как вы могли убедиться сами, схема ремонта блока предохранителей и его замены не отличается особой сложностью. Здесь очень важно не спешить, проявлять внимательность и терпение, а также в точности следовать тем рекомендациям, которые предлагает завод-изготовитель. Ваши усилия будут вознаграждены не только успешным решением возникшей проблемы, но и значительной финансовой экономией.
Давно уже мучаюсь со старым блоком…и глох, и все приборы вырубались и т.д. и т.п. И вот недавно — поездка на дальняк…Заранее разобрал блок, проверил дорожки, почистил контакты, собрал, проверил — все в норме, даже у дворников появилось 3 рабочих положения)))И вот поехали.Шел сильный ливень, скорость 140,полный салон пассажиров и крутой спуск, все путем и вдруг дворники замирают в одном положении…я в ах.е)))Слава богу все обошлось — спустился на аварийке и ушел в право.Потыркал провода — заработало!Доехали нормально.Собираемся обратно — не работает щиток приборов, поворотники, стелоподъемники, и вентиляторы…Мучился час — снова снял блок, все прочистил и норм. как ни в чем не бывало…После этого я решил сменить блок…У знакомого взял монтажный блок типа 2114–3722010–60.
Отличия старого от нового — постоянно работает вентилятор системы охлаждения ДВС(нет реле)
старый блок
новый блок(реле вентилятора нет)
После долгих поисков нормальной схемы подключения реле на глаза попалась вот эта, решил и делать по ней…
Из переделок: изолируем черный с белым провод с датчика вентилятора(он нам не нужен), изолируем черный провод массы с штекера ответного к вентилятору.Толстые провода должны быть такой толщины, как провода к вентилятору. Стрелочка — нужно провод от реле соединить с клеммой, идущей к колодке вентилятора.
ВСЕ КЛЕММЫ ДОЛЖНЫ БЫТЬ ЗАИЗОЛИРОВАНЫ. Можно использовать изоленту, а можно всунуть клеммы в колодки, тогда клеммы должны быть с фиксаторами.
Одной из причин неполадок, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109.
Поэтому иметь представление, как выполняется замена предохранителей ВАЗ 2109, нужна каждому водителю, а еще лучше иметь навыки такую поломку предупредить.
Функции предохранителей ВАЗ 2109
Предохранители находятся в двух блоках: один расположен под капотом, другой – внутри салона авто под панелью.
Цель любого предохранителя – защита определенного прибора ВАЗ 2109 от перегрева и возгорания.
При скоплении энергии в электрической цепи машины может возникнуть замыкание, а это приводит к поломке одного из приборов. В этом случае предохранитель берет весь удар на себя.
Цена будет значительно меньше, чем любого другого устройства, который он предохраняет.
Расшифровка предохранителей ВАЗ 2109
| Предохранитель № | За что отвечает: |
| F9 | Правая противотуманная фара |
| F8 | Левая противотуманная фара |
| F1 | Омыватель для фар |
| F7 | Вентиляторы отопителя и радиатора, мотора насоса омывателя, омыватель заднего стекла, лампа для бардачка, обогрев и омыватель заднего стекла. |
| F16 | Задние фонари, лампочки для указания поворотов, щетки для ветрового стекла, датчика уровеня тормозной жидкости, генератор. |
| F16 | Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, открытие дверей, лампа «чек», уровень топлива, налитого в бак. |
| F3 | Задние фары, свет в салоне. |
| F6 | Стеклоподъемники |
| F10 | Подсветка номера, освещение приборов и приборной панели, габаритов, прикуриватель. |
| F5 | Звуковой сигнал |
| F11 | Габарит правого заднего фонаря |
| F2 | Аварийная ситуация |
| F4 | Элемент, служащий для того, чтобы обогревать заднее стекло, реле для включения этого обогрева, прикуриватель, подключение патрона переносной лампы. |
| F15 | Фара правая |
| F14 | Фара левая |
| F13 | Ближний свет фары левой |
| F12 | Ближний свет фары правой |
Замена предохранителей автомобиля марки ВАЗ 2109
Замена предохранителей на ВАЗ 2109 выполняется в блоке, установленном в задней части отсека монтажа двигателя, со стороны водителя. Большинство электрических цепей авто защищаются плавкими предохранителями.
Внутри блока предохранителей на крышке нанесены в амперах сила тока и номер предохранителя.
Когда открыт блок предохранителей ВАЗ 2109, замена производится тех элементов, которые привели к неисправности автомобильный прибор. Определить его можно по прекращению или нестабильной работе узла, который питается электроэнергией.
В автомобиле ВАЗ 2109 не подлежат защите предохранителями:
- Цепи зажигания.
- Генератора(см.).
- Пуска двигателя.
- Реле блокировки дверей.
- Включения фар.
Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент, могут выйти со строя.
Совет: Всегда нужно иметь с собой комплект с запасными предохранителями и при необходимости заменить своими руками.
- Каждому из блоков соответствуют только определенные предохранители.
- Значение силы тока, рассчитанное для предохранителя, указано на его корпусе.
- Извлекать предохранитель из блока нужно специальным пинцетом, закрепленным в блоке.
- Пинцетом захватывается предохранитель и вытаскивается.
- Запасные предохранители установлены впереди блока.
- Замена предохранителя ВАЗ 2109 производится установкой его в разъем гнезда и нажатием до фиксации.
- С левой стороны панели для приборов установлен на проводах дополнительный предохранитель, который защищает цепь противотуманных задних фонарей, с силой тока на 8 ампер.
Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого заменить новым.
Заменить предохранители на ВАЗ 2109 можно только теми, которые рассчитаны на эту же силу тока. В противном случае могут выйти из строя электрические приборы.
На ранних моделях авто ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, отличаются они невысокой надежностью. Держатели предохранителей выполняются из пружин, а в том месте, где плохой контакт выделяется много тепла, которое может расплавить корпус блока, что вызывает шатание держателей и они плохо зажимают детали.
Поэтому нужна замена блока предохранителей ВАЗ 2109 старого образца на новый, с вилочковыми элементами.
Совет: Если выполняется замена старого блока предохранителей, новый ВАЗ 2109 предусматривает, в системе охлаждения мотора, подключение электродвигателя вентилятора через реле. Иначе, могут на печатной плате сгореть дорожки, которые проводят ток.
Помимо этого, нужно установить датчик на электровентилятор для его включения, из-за того, что на большее значение тока, рассчитаны его контакты.
Демонтаж блока предохранителей авто ВАЗ 2109
Для работы используется набор водительских инструментов.
Инструкция выполнения работ:
- Отсоединяется аккумуляторная батарея.
- Разбирается в салоне «бардачок».
- Со стороны сидения для пассажира, отсоединяются разъемы жгутов проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом имеется кружочек соответствующего цвета.
- В подкапотной части авто снимается крышка монтажного блока.
- Ключом на «10» откручиваются гайки, фиксирующие блок предохранителей.
- Устройство приподнимается, отсоединяются спереди четыре разъема и один сзади.
- Монтажный блок вынимается.
- Убирается прокладка, как показано на фото.
Ремонт блока с предохранителями авто ВАЗ 2109
Итак:
- Извлекаются все реле и предохранители.
Совет: При сборке необходимо следить, чтобы номинальной величине тока соответствовал устанавливаемый предохранитель. Установка в реле перемычек выполняется с маркировкой его места, чтобы не было путаницы при сборке.
- Отыскивается сгоревшая дорожка.
- Вырезается участок, пришедший в негодность.
- Окисленные места протираются бензином.
- Припаивается новая проволока.
- Сборка блока выполняется обратными действиями разборке.
Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 увеличит надежность работы узлов автомобиля, а исправное их состояние – залог безопасности при движении авто по дорогам.Как выполняется на авто ВАЗ 2109 , хорошо видно на видео.
Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.
Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.
Монтажный блок предохранителей 2114-3722010-18
| № реле/ предохранителя | Расшифровка |
| K1 | |
| К2 | |
| К3 | Реле стеклоочистителя ветрового окна |
| К4 | |
| К5 | |
| К6 | |
| К7 | |
| К8 | |
| К9 | |
| F1-F16 | Плавкие предохранители |
Монтажный блок предохранителей 2114-3722010-60
| № реле/ предохранителя | Расшифровка |
| K1 | Реле включения очистителей фар |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К3 | |
| К4 | Реле контроля исправности ламп стоп-сигнала и габаритных огней |
| К5 | Реле включения стеклоподъемников |
| К6 | Реле включения звуковых сигналов |
| К7 | Реле включения электро-обогрева заднего стекла |
| К8 | Реле включения дальнего света фар |
| К9 | Реле включения ближнего света фар |
| F1-F16 | Плавкие предохранители |
| F1-F20 | Запасные предохранители |
Монтажный блок предохранителей 17.3722
| № реле/ предохранителя | Расшифровка |
| 1 (К6) | Реле включения очистителей фар |
| 2 (К1) | |
| 3 (К2) | Реле-прерыватель указателей поворота и аварийной сигнализации |
| 4 (К3) | Реле стеклоочистителя |
| 5 | Контактные перемычки на месте реле контроля исправности ламп |
| 6 (К10) | |
| 7 | Запасной предохранитель |
| 8 (К5) | Реле включения дальнего света фар |
| 9 (К11) | Реле включения ближнего света фар |
| 10 | Предохранитель |
| 11 (К9) | |
| 12 (К8) |
Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099
F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.
Цифры от 1 до 16 — монтажный блок старого образца 17.3722
| N предохранителя | Расшифровка |
| 1 (8 A), F9 (7,5 A) | Правая противотуманная фара |
| 2 (8 A), F8 (7,5 A) | Левая противотуманная фара |
| 3 (8 A), F1 (10 A) | Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар |
| 4 (16 A), F7 (30 A) | Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электро-вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
| 5 (8 A), F16 (15 A) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
| 6 (8 A), F3 (10 A) | Задние фонари (лампы стоп-сигнала). Плафон освещения салона |
| 6 (8 A), F6 (30 A) | Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников |
| 7 (8 A), F10 (7,5 A) | Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя |
| 8 (16 A), F5 (20 A) | Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения |
| 9 (8 A), F10 (7,5 A) | Левая фара (габаритный свет). Левый задний фонарь (габаритный свет) |
| 10 (8 A), F11 (7.5 A) | Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет) |
| 11 (8 A), F2 (10 A) | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| 12 (16 A), F4 (20 A) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель |
| 13 (8 A), F15 (7,5 A) | Правая фара (дальний свет) |
| 14 (8 A), F14 (7.5) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
| 15 (8 A), F13 (7,5 A) | Левая фара (ближний свет) |
| 16 (8 A), F12 (7,5 A) | Правая фара (ближний свет) |
Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)
(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)
| № реле/ предохранителя | Расшифровка |
| K1 | Реле времени омывателя заднего стекла |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле стеклоочистителя |
| К4 | Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) |
| К5 | Реле включения дальнего света фар |
| К6 | Реле включения фаро-очистителей |
| К7 | Реле питания стеклоподъемников |
| К8 | Реле включения звукового сигнала |
| К9 | Реле включения электродвигателя вентилятора системы охлаждения двигателя |
| K10 | Реле включения обогрева заднего стекла |
| К11 | Реле включения ближнего света фар |
Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)
| № реле/ предохранителя | Расшифровка |
| K1 | Реле включения очистителей фар |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К3 | Реле очистителя ветрового стекла |
| К4 | Реле контроля исправности ламп |
| К5 | Реле включения стеклоподъемников |
| К6 | Реле включения звуковых сигналов |
| К7 | Реле включения обогрева заднего стекла |
| К8 | Реле включения дальнего света фар |
| К9 | Реле включения ближнего света фар |
| F1-F20 | Плавкие предохранители |
Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в салоне:
Ш9 — колодка, соединяющаяся с задним жгутом проводов;
Ш1-Ш4 — колодки, соединяющиеся со жгутом проводов панели приборов.
Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желанием разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.
Артикул:
Монтажный блок предохранителей — 2114-3722010
Инструменты:
Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент
Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:
Открываем капот. Под лобовым стеклом вы увидите монтажный блок.
Внутри вы сможете найти специальный пинцет для замены предохранителей.
Следующим шагом нужно подцепить предохранитель и произвести его замену.
Монтажный блок предохранителей со снятой крышкой.
Под панелью с левой стороны от водителя, вы сможете найти предохранитель задних противотуманных фар.
За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.
Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:
Предохранитель№ | За что отвечает: | |
Противотуманная фара с правой стороны | ||
Противотуманная фара с левой стороны | ||
Омыватель фар | ||
Вентилятор отопителя | ||
Поворотники | ||
Давления масла | ||
Освещение салона | ||
Стеклоподъемники | ||
Номерной знак | ||
Звуковой сигнал | ||
Габарит заднего правого фонаря | ||
Аварийка | ||
Нагревательный элемент обогрева заднего стекла | ||
Правая фара | ||
Левая фара | ||
Ближний свет левой фары | ||
Ближний свет правой фары | ||
Резервный | ||
Резервный | ||
Омыватель фар | ||
Вентилятор отопителя | ||
Давления масла | ||
Задние тормоза | ||
Номерной знак | ||
Вентилятор радиатора | ||
Левый задний габарит | ||
Правый задний габарит | ||
Аварийный сигнал | ||
Прикуриватель | ||
Дальний свет правой фары | ||
Дальний свет левой фары | ||
Ближний свет левой фары | ||
Ближний свет правой фары |
Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.
Для корректной работы всей системы автомобиля, используется электричество.
Чтобы защитить электрическую систему от перегрузок используют предохранители. Все предохранители объединены в один монтажный блок. Ваз 2109 электрическая схема блока предохранителей представляет собой небольшую
плату с набором предохранителей.
Основные знания о блоке на ваз 2109
- Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
- Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая». Между ними имеются несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.
Строение схемы блока предохранителей старого образца
Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.
Ниже представлена расшифровка маркирования.
Реле
- К1 – отвечает за время омывания стекла сзади.
- К2 – поворотники и аварийка.
- К3 – стеклоочиститель.
- К5 – фары дальнего света.
- К6 – фароочиститель.
- К8 – отвечает за сигнал.
- К9 – включение вентилятора в системе охлаждения мотора.
- К10 – отвечает за обогрев стекла сзади.
- К11 – фары ближнего света.
Строение схемы нового блока
- К1 – фароочиститель.
- К2 – прерыватель поворотников и аварийки.
- К3 – очиститель лобового стекла.
- К4 – контроль за исправностью лампочек.
- К5 – отвечает за стеклоподъемник.
- К6 – сигнал звука.
- К7 – обогрев стекла заднего вида.
- К8 – дальний свет.
- К9 – ближний свет.
Предохранители
Для отличия разных гнезд предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируют цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от
токов короткого замыкания.
Ваз 2109 электросхема предохранителей обозначается таким образом.
- F1 – фарные очистители. Используют предохранитель (10А).
- F2 – повороты и аварийка (10А).
- F3 – задние стоп-сигналы и салонный плафон (10А).
- F4 – обогрев стекла и прикуриватель (20А).
- F5 – сигнал и вентилятор охлаждения (20А).
- F6 – стеклоподъемник на передних дверцах (30А).
- F7 – очиститель фар (во время работы) и вентилятор отопления (30А).
- F8 – противотуманка Л (7,5А).
- F9 – противотуманка П (7,5А).
- F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения номеров (7,5А).
- F11 – правый габарит и фара (7,5А).
- F12 – фары ближнего света П (10А).
- F13 – фары ближнего света Л(7,5А).
- F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).
- F15 – фары дальнего света П (7,5А).
- F16 – повороты (15А).
Инструкция замены предохранителя
Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.
Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.
Меры предосторожности
В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.
- При ремонте автомобильного электрооборудования обязательно нужно отключить
провод от минусной клеммы аккумулятора. - Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
- Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
собой перегорание токоведущей дорожки. - Если есть необходимость снять блок, то нельзя для этой цели использовать
металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же
дорожек, что приведет к неисправности всей платы.
Важные моменты
Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить
блок нового образца на старый, то в таком случае обязательно подключите движок
вентилятора, который находиться в системе охлаждения через реле.
Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно установить и новый вариант датчика включения электрического вентилятора. Это нужно сделать потому, что его контакты рассчитаны на больший ток.
Какие проблемы могут быть со схемами предохранителей
Возникновение неполадок на ваз 21093 электро схемы может быть несколько.
- Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
- Всю процедуру производить аккуратно и без спешки.
- Отсоединить все имеющиеся предохранители и реле.
- Снять саму плату. Далее или заменить, или чистить старую.
- Аккуратно почистить растворителем токоведущие дорожки, только делать все
предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно
повредить, а если их повредите, придется паять. - Собрать в обратной последовательности.
- Ваз 21093 схема электро готова исполнять свои функции.
Схема платы ваз 2109. Распиновка монтажных блоков автомобилей ваз. Как понять, что предохранитель перегорел
Одной из причин неполадок, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109. Поэтому иметь представление, как выполняется замена предохранителей ВАЗ 2109, нужна каждому водителю, а еще лучше иметь навыки такую поломку предупредить.
Функции предохранителей ВАЗ 2109
Предохранители находятся в двух блоках: один расположен под капотом, другой – внутри салона авто под панелью.
Цель любого предохранителя – защита определенного прибора ВАЗ 2109 от перегрева и возгорания.
При скоплении энергии в электрической цепи машины может возникнуть замыкание, а это приводит к поломке одного из приборов. В этом случае предохранитель берет весь удар на себя.
Цена будет значительно меньше, чем любого другого устройства, который он предохраняет.
Расшифровка предохранителей ВАЗ 2109
| Предохранитель № | За что отвечает: |
| F9 | Правая противотуманная фара |
| F8 | Левая противотуманная фара |
| F1 | Омыватель для фар |
| F7 | Вентиляторы отопителя и радиатора, мотора насоса омывателя, омыватель заднего стекла, лампа для бардачка, обогрев и омыватель заднего стекла. |
| F16 | Задние фонари, лампочки для указания поворотов, щетки для ветрового стекла, датчика уровеня тормозной жидкости, генератор. |
| F16 | Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, открытие дверей, лампа «чек», уровень топлива, налитого в бак. |
| F3 | Задние фары, свет в салоне. |
| F6 | Стеклоподъемники |
| F10 | Подсветка номера, освещение приборов и приборной панели, габаритов, прикуриватель. |
| F5 | Звуковой сигнал |
| F11 | Габарит правого заднего фонаря |
| F2 | Аварийная ситуация |
| F4 | Элемент, служащий для того, чтобы обогревать заднее стекло, реле для включения этого обогрева, прикуриватель, подключение патрона переносной лампы. |
| F15 | Фара правая |
| F14 | Фара левая |
| F13 | Ближний свет фары левой |
| F12 | Ближний свет фары правой |
Замена предохранителей автомобиля марки ВАЗ 2109
Замена предохранителей на ВАЗ 2109 выполняется в блоке, установленном в задней части отсека монтажа двигателя, со стороны водителя. Большинство электрических цепей авто защищаются плавкими предохранителями.
Внутри блока предохранителей на крышке нанесены в амперах сила тока и номер предохранителя.
Когда открыт блок предохранителей ВАЗ 2109, замена производится тех элементов, которые привели к неисправности автомобильный прибор. Определить его можно по прекращению или нестабильной работе узла, который питается электроэнергией.
В автомобиле ВАЗ 2109 не подлежат защите предохранителями:
- Цепи зажигания.
- Генератора(см.).
- Пуска двигателя.
- Реле блокировки дверей.
- Включения фар.
Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент, могут выйти со строя.
Совет: Всегда нужно иметь с собой комплект с запасными предохранителями и при необходимости заменить своими руками.
- Каждому из блоков соответствуют только определенные предохранители.
- Значение силы тока, рассчитанное для предохранителя, указано на его корпусе.
- Извлекать предохранитель из блока нужно специальным пинцетом, закрепленным в блоке.
- Пинцетом захватывается предохранитель и вытаскивается.
- Запасные предохранители установлены впереди блока.
- Замена предохранителя ВАЗ 2109 производится установкой его в разъем гнезда и нажатием до фиксации.
- С левой стороны панели для приборов установлен на проводах дополнительный предохранитель, который защищает цепь противотуманных задних фонарей, с силой тока на 8 ампер.
Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого заменить новым.
Заменить предохранители на ВАЗ 2109 можно только теми, которые рассчитаны на эту же силу тока. В противном случае могут выйти из строя электрические приборы.
На ранних моделях авто ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, отличаются они невысокой надежностью. Держатели предохранителей выполняются из пружин, а в том месте, где плохой контакт выделяется много тепла, которое может расплавить корпус блока, что вызывает шатание держателей и они плохо зажимают детали.
Поэтому нужна замена блока предохранителей ВАЗ 2109 старого образца на новый, с вилочковыми элементами.
Совет: Если выполняется замена старого блока предохранителей, новый ВАЗ 2109 предусматривает, в системе охлаждения мотора, подключение электродвигателя вентилятора через реле. Иначе, могут на печатной плате сгореть дорожки, которые проводят ток.
Помимо этого, нужно установить датчик на электровентилятор для его включения, из-за того, что на большее значение тока, рассчитаны его контакты.
Демонтаж блока предохранителей авто ВАЗ 2109
Для работы используется набор водительских инструментов.
Инструкция выполнения работ:
- Отсоединяется аккумуляторная батарея.
- Разбирается в салоне «бардачок».
- Со стороны сидения для пассажира, отсоединяются разъемы жгутов проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом имеется кружочек соответствующего цвета.
- В подкапотной части авто снимается крышка монтажного блока.
- Ключом на «10» откручиваются гайки, фиксирующие блок предохранителей.
- Устройство приподнимается, отсоединяются спереди четыре разъема и один сзади.
- Монтажный блок вынимается.
- Убирается прокладка, как показано на фото.
Ремонт блока с предохранителями авто ВАЗ 2109
Итак:
- Извлекаются все реле и предохранители.
Совет: При сборке необходимо следить, чтобы номинальной величине тока соответствовал устанавливаемый предохранитель. Установка в реле перемычек выполняется с маркировкой его места, чтобы не было путаницы при сборке.
- Отыскивается сгоревшая дорожка.
- Вырезается участок, пришедший в негодность.
- Окисленные места протираются бензином.
- Припаивается новая проволока.
- Сборка блока выполняется обратными действиями разборке.
Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 увеличит надежность работы узлов автомобиля, а исправное их состояние – залог безопасности при движении авто по дорогам.Как выполняется на авто ВАЗ 2109 , хорошо видно на видео.
На всем семействе карбюраторных автомобилей «Самара 1» и на части карбюраторных машин семейства «Самара 2» (ВАЗ 2113 – 2115) устанавливают два типа блоков предохранителей, старого и нового образца. Эти устройства также называют монтажными блоками. Они являются сердцем электрики автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока управляют также реле сильноточных и дополнительных цепей – стартера, противотуманных фар, подогрева сидений и других. Место установки обоих блоков одинаково, разница в небольших , различных разъемах и разном расположении элементов и другой конструкции корпуса.
Отличия монтажных блоков предохранителей ВАЗ
Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей защите от влаги, из-за чего ресурс устройства в несколько раз ниже.
Ведь монтажный блок расположен в нише подкапотного пространства, куда нередко попадает дождевая вода или омывающая жидкость. В новом монтажном блоке отсутствуют и омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.
Еще одно отличие – в новой модели монтажного блока применен другой тип предохранителей, более стойкий к сырости. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели. Если по каким-то причинам прочитать текст на крышке не удается, снимите ее и сравните блоки с фотографиями из этой статьи.
Неисправности и схемы блоков
Несмотря на некоторые отличия, неисправности всех моделей подобных блоков одинаковы:
- окисление контактов;
- замыкание из-за грязи.
Попадая внутрь корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая со временем расползается по нижней или верхней части монтажной платы. Неисправности монтажного блока нередко очень похожи на поломки других электрических систем автомобиля, поэтому точно установить причину можно лишь после демонтажа и вскрытия блока.
Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:
- или произвольное включение/выключение/переключение режима;
- проблемы с магнитолой;
- периодически пропадающее зажигание;
- нечеткая работа дворников или омывателей;
- нечеткая работа звукового сигнала;
- неправильная или нечеткая работа указателей поворота.
Видео — Возникновение короткого замыкания
Как снять и установить монтажный блок предохранителей ВАЗ
Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:
- Снимите минусовую клемму аккумулятора.
- Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над ).
- Приподнимите блок насколько возможно и вытащите все разъемы снизу.
- Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.
Как разобрать и собрать
Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.
- Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
- Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
- После этого выкручивайте саморезы, которые соединяют обе половины корпуса.
На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.
Как отремонтировать
Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.
Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.
Чтобы обеспечить обслуживание и ремонт электрооборудования автомобиля ВАЗ, применили особый подход к компоновке каждого из составляющих общей системы. То есть все реле и предохранители разместили в одном компактном корпусе монтажного блока. Применение коммутации взаимосвязанных цепей различных систем электрооборудования делает возможным отказ от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта детали их замены. Для поиска неисправных элементов не нужно разбирать весь автомобиль — достаточно только заменить само устройство, которое подключается к схеме при помощи унифицированных разъемов. В этом нам помогают . Далее приводим схемы электрические принципиальные МБ для авто ВАЗ.
Распиновка монтажного блока 2107
| № предохранителя | Защищаемые цепи |
|---|---|
| F1 (8A)(10A) | Задние фонари(свет заднего хода).Электродвигатель отопителя.Контрольная лампа и реле обогрева заднего стекла(обмотка) |
| F2 (8A)(10A) | Электродвигатели очистителя и омываттеля ветрового стекла.Электродвигатели очистителей и омывателя фар.Реле очистителя ветрового ветрового стекла.Реле очистителей и омывателя фар(контакты) |
| F3 (8A)(10A) | Резервный |
| F4 (8A)(10A) | Резервный |
| F5 (16A)(20A) | Элемент обогрева заднего стекла и реле включения обогрева(контакты) |
| F6 (8A)(10A) | Прикуриватель. Штепсельная розетка для переносной лампы |
| F7 (16A)(20A) | Звуковые сигналы и реле включения звуковых сигналов |
| F8 (8A)(10A) | Указатели поворота в режиме аварийной сигнализации.Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации |
| F9 (8A)(10A) | Регулятор напряжения генератора(для а/м с генератором Г-222) |
| F10 (8A)(10A) | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости.Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза |
| F11 (8A)(10A) | Задние фонари(лампы стоп-сигнала).Плафон внутреннего освещения кузова |
| F12 (8A)(10A) | Правая фара(дальний свет).Обмотка реле включения очистителей фар(при включенном дальнем свете) |
| F13 (8A)(10A) | Левая фара(дальний свет).Контрольная лампа включения дальнего света |
| F14 (8A)(10A) | Левая фара(габаритный свет).Правый задний фонарь(габаритный свет).Фонари освещения номерного знака. Подкапотная лампа.Контрольная лампа включения габаритного освещения |
| F15 (8A)(10A) | Правая фара(габаритный свет).Левый задний фонарь(габаритный свет).Лампа освещения прикуривателя. Лампы освещения приборов.Лампа освещения вещевого ящика |
| F16 (8A)(10A) | Правая фара(ближний свет).Обмотка реле включения очистителей фар(при включенном ближнем свете) |
| F17 (8A)(10A) | Левая фара(ближний свет) |
Схема монтажного блока 2105-3722010-02 LADA 21054, 21074
Цепи защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
|---|---|
| F1 (10A) | Лампы света заднего хода. Электродвигатель отопителя. Сигнализатор включения обогрева заднего стекла. Реле обогрева заднего стекла(обмотка). |
| F2 (10A) | Электродвигатели стеклоочистителя. Электродвигатели насоса омывателя ветрового стекла. Реле стеклоочистителя. Реле очистителей и омывателя фар(контакты). |
| F3 (10A) | Резервный. |
| F4 (10A) | Резервный. |
| F5 (20A) | Элемент обогрева заднего стекла. Реле включения обогрева заднего стекла(контакты). |
| F6 (10A) | Прикуриватель. Часы. |
| F7 (20A) | Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора(контакты) |
| F8 (10A) | Указатели поворота (в режиме аварийной сигнализации). Сигнализатор указателей поворотов(в режиме аварийной сигнализации). Реле-прерыватель указателей поворота и аварийной сигнализации. Выключатель аварийной сигнализации с контрольной лампой. |
| F9 (7.5A) | Лампы задних противотуманных фонарей. Сигнализатор включения ламп задних противотуманных фонарей. |
| F10 (10A) | Указатели поворота (в режиме указания поворота). Реле прерыватель указателей поворота. Сигнализатор указателей поворота. Тахометр. Указатель топлива. Сигнализатор резерва топлива. Сигнализатор включения стояночного тормоза. Сигнализатор недостаточного давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы. Сигнализатор заряда аккумуляторной батареи. Реле электровентилятора. Обмотка возбуждения генератора(генератор 37.3701). |
| F11 (10A) | Плафоны освещения салона. Лампы стоп-сигнала. Лампы освещения багажного отделения. |
| F12 (10A) | Дальний свет фар(правая блок-фара). |
| F13 (10A) | Дальний свет фар(левая блок-фара). Сигнализатор включения дальнего света. |
| F14 (10A) | Передний габаритный огонь(левая блок-фара). Задний габаритный огонь(правый фонарь). Фонари освещения номерного знака. Сигнализатор включения габаритных огней. |
| F15 (10A) | Передний габаритный огонь(правая блок-фара). Задний габаритный огонь(левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика. Часы(лампа освещения). |
| F16 (10A) | Ближний свет фар(правая блок-фара). Реле очистителей фар(обмотка реле). |
| F17 (10A) | Ближний свет фар(левая блок-фара). |
Распиновка монтажного блока 2108
Тут монтажный блок нового образца. У блока старого образца схема в целом совпадает, но некоторые контакты (менее 5%) могут не совпадать.
Принципиальная электрическая схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).
Нумерация выводов в соединительных колодках, цвет присоединяемых к ним проводов и электрических цепей.
| Разъём | Контакт | Цвет провода | Назначение |
|---|---|---|---|
| X1 (Ш1) | 1 | Б | стеклоподъемники |
| 2 | Г | выключатель зажигания (кл. 15/2) | |
| 3 | ГП | ||
| 4 | ЖГ | переключатель эл.двигателя отопителя | |
| 5 | Р | выключатель зажигания (кл. 30/1) | |
| 6 | КР | выключатель зажигания (кл. 30) | |
| 7 | блокировка дверей | ||
| 8 | П | выключатель зажигания (кл. 50) | |
| X2 (Ш2) | 1 | БГ | переключатель очистителя заднего стекла |
| 2 | Г | переключатель указателей поворотов (правый) | |
| 3 | РП | включатель стоп-сигналов | |
| 4 | Б | контрольная лампа целостности ламп | |
| 5 | ПЧ | ||
| 6 | ГБ | дверь левая передняя | |
| 7 | ОБ | ||
| 8 | 34 | контрольная лампа дальнего света | |
| 9 | — | ||
| 10 | 4 | включатель задних противотуманных огней | |
| 11 | сч | контрольная лампа резерва топлива | |
| 12 | ПЧ | контрольная лампа уровня топлива | |
| 13 | БЧ | плафон освещения салона | |
| 14 | КГ | контрольная лампа ручного тормоза | |
| 15 | гч | переключатель указателей поворотов (левый) | |
| 16 | эл.двигатель фароочистителя | ||
| 17 | — | ||
| X3 (Ш3) | 1 | ж | датчик скорости |
| 2 | чп | включатель аварийной сигнализации | |
| 3 | ГП | переключатель указателей поворотов | |
| 4 | СБ | контрольная лампа уровня масла | |
| 5 | Ч | масса | |
| 6 | РБ | контрольная лампа уровня омывающей жидкости | |
| 7 | РО | контрольная лампа износа тормозных накладок | |
| 8 | 3 в | включатель фар | |
| 9 | ЖЗ | переключатель стеклоочистителя ветрового стекла | |
| 10 | ПГ | патрон подключения переносной лампы | |
| 11 | выключатель зажигания (кл. 15) | ||
| 12 | РЧ | включатель омывателя заднего стекла | |
| 13 | |||
| 14 | ж | контрольная лампа противотуманных фар | |
| 15 | |||
| 16 | СГ | указатель давления масла | |
| 17 | |||
| 18 | Р | ||
| 19 | СО | переключатель стеклоочистителя | |
| 20 | С | переключатель стеклоочистителя | |
| 21 | ОБ | включатель задних противотуманных фар | |
| X4 (Ш4) | 1 | ЗП | Вкл. и контрольная лампа обогрева заднего стекла |
| 2 | ГБ | переключатель света фар (дальний свет) | |
| 3 | О | стеклоочиститель | |
| 4 | БЧ | включатель наружного освещения | |
| 5 | К | реостат освещения приборов | |
| 6 | Р | аккумулятор | |
| 7 | ЧБ | переключатель очистителя и омывателя ветрового стекла | |
| 8 | О | колодка Ш4 монтажного блока клемма 3 | |
| 9 | СЧ | включатель звуковых сигналов | |
| 10 | БП | включатель стоп-сигналов | |
| 11 | Р | аккумулятор | |
| 12 | СП | переключатель света фар (ближний свет) | |
| 13 | предупредительный свет | ||
| 14 | — | ||
| 15 | — | ||
| 16 | РГ | контрольная лампа уровня тормозной жидкости | |
| 17 | ЗБ | указатель температуры охлаждающей жидкости | |
| 18 | КБ | контрольная лампа заряда аккумуляторной батареи | |
| 19 | ЖЧ | включатель противотуманных фар | |
| 20 | РЗ | контрольная лампа уровня охлаждающей жидкости | |
| 21 | Ж | тахометр | |
| X5 (Ш5) | 1 | 3 | дальний свет (правый) |
| 2 | 3Ч | дальний свет (левый) | |
| 3 | СЧ | ближний свет (левый) | |
| 4 | П | стартер (кл. 50) | |
| 5 | ПБ | электровентилятора охлаждения радиатора | |
| 6 | С | ближний свет (правый) | |
| X6 (Ш6) | 1 | — | |
| 2 | 3 | ||
| 3 | ГЧ | указатель поворота (левый передний) | |
| 4 | — | ||
| 5 | — | ||
| 6 | — | ||
| 7 | — | ||
| 8 | ЖЧ | габаритный огонь (правый передний) | |
| 9 | БЧ | терморегулятор электровентилятора | |
| 10 | ЖЧ | габаритный огонь (левый передний) | |
| 11 | Г | указатель поворота (правый передний) | |
| 12 | включатель света заднего хода | ||
| 13 | РГ | датчик уровня тормозной жидкости | |
| X7 (Ш7) | 1 | — | |
| 2 | ЖГ | эл.двигатель фароочистителя | |
| 3 | Б | эл.двигатель фароочистителя | |
| 4 | — | ||
| 5 | СБ | датчик уровня масла | |
| 6 | СЧ | звуковые сигналы | |
| 7 | С | датчик скорости | |
| 8 | ЗБ | датчик температуры охлаждающей жидкости | |
| 9 | КБ | генератор (кл. 61) | |
| 10 | Р | насос омывателя ветрового стекла | |
| 11 | БЧ | включатель подкапотной лампы | |
| 12 | РБ | датчик уровня омывающей жидкости | |
| 13 | РЧ | тормозные накладки | |
| 14 | — | ||
| 15 | КП | тахометр | |
| 16 | РЗ | датчик уровня охлаждающей жидкости | |
| 17 | ЖБ | реле противотуманных фар | |
| X8 (Ш8) | 1 | ЖП | реле противотуманных фар |
| 2 | ЖЧ | противотуманная фара (левая) | |
| 3 | Ж | противотуманная фара (правая) | |
| 4 | ГП | катушка зажигания | |
| 5 | Р | генератор (кл. 30) | |
| 6 | Р | генератор (кл. 30) | |
| 7 | — | ||
| S | РЧ | реле противотуманных фар | |
| X9 (Ш9) | 1 | РЧ | |
| 2 | Г | указатель поворота (правый задний) | |
| 3 | БГ | эл двигатель очиститель заднего стекла | |
| 4 | ОЧ | задние противотуманные огни | |
| 5 | СЧ | дверь задняя | |
| 6 | ПЧ | дверь передняя правая | |
| 7 | БЧ | плафон освещения салона | |
| 8 | КГ | датчик ручного тормоза | |
| 9 | БЧ | кнопки сигнализации открытых дверей | |
| 10 | |||
| 11 | С | фонарь освещения номерного знака | |
| 12 | ГБ | дверь передняя левая | |
| 13 | Б | плафон освещения салона | |
| 14 | П | стоп-сигналы | |
| 15 | Ж | габаритный огонь (правый задний) | |
| 16 | 3 | фонарь заднего хода | |
| 17 | ЖЧ | габаритный огонь (левый задний) | |
| 18 | ЖГ | очиститель заднего стекла | |
| 19 | элементы обогрева заднего стекла | ||
| X11 (Ш11) | 1 | Ж | насос |
| 2 | РЧ | клапан омыва заднего стекла | |
| 3 | — | ||
| 4 | Ж | насос | |
| 5 | БЧ | подкапотная лампа | |
| 6 | — | ||
| 7 | — | ||
| 8 | КЧ | подкапотная лампа | |
| 9 | Б | ||
| 10 | эл.двигатель стеклоочистителя ветрового окна | ||
| 11 | — | ||
| 12 | СО | датчик аварийного давления масла | |
| 13 | — | ||
| 14 | Р | клапан омыва ветрового стекла | |
| 15 | СО | эл.двигатель стеклоочистителя | |
| 16 | С | эл двигатель стеклоочистителя | |
| 17 | ЖБ | эл двигатель стеклоочистителя | |
| 18 | — | ||
| 19 | — |
Распиновка монтажного блока 2109
Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей.
На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.
| № предохранителя’ | Защищаемые цепи |
| 1 (8 А) F9 (7,5 А) | Правая противотуманная фара |
| 2 (8 А) F8 (7,5 А) | Левая противотуманная фара |
| 3 (8 А) F1 (10 А) | Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар |
| 4 (16 А) F7 (30 А) | Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
| 5 (8 А) F16 (15 А) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
| 6 (8 А) FЗ (10 А) | Задние фонари (лампы стоп-сигнала). Плафон освещения салона |
| 6(8 А) F6 (30 А) | Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников |
| 7 (8 А) F10 (7,5 А) | Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя |
| 8 (16 А) F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения |
| 9 (8 А) F10 (7,5 А) | Левая фара (габаритный свет). Левый задний фонарь (габаритный свет) |
| 10 (8 А) F11 (7,5 А) | Правая фара (габаритный свет). Правый задний фонарь (габаритный свет) |
| 11 (8 А) F2 (10 А) | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации |
| 12 (16 А) F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель» |
| 13 (8 А) F15(7,5А) | Правая фара (дальний свет) |
| 14 (8 А) F14 (7,5 А) | Левая фара (дальний свет). Контрольная лампа включения дальнего света фар |
| 15 (8 А) F13 (7,5 А) | Левая фара (ближний свет) |
| 16 (8 А) F12 (7,5 А) | Правая фара (ближний свет) |
Распиновка монтажного блока 2110
Цепи защищаемые предохранителями
| № предохранителя | Защищаемые цепи |
|---|---|
| F1(5A) | Лампы фонарей освещения номерного знака.Лампы освещения приборов.Контрольная лампа габаритного света.Лампа освещения багажника.Лампы габаритного освещения левого борта |
| F2(7.5A) | Левая фара(ближний свет) |
| F3(10A) | Левая фара(дальний свет) |
| F4(10A) | Правая противотуманная фара |
| F5(30A) | Электродвигатели стеклоподъёмников дверей |
| F6(15A) | Переносная лампа |
| F7(20A) | Электродвигатель вентилятора системы охлаждения двигателя.Звуковой сигнал |
| F8(20A) | Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла |
| F9(20A) | Клапан рециркуляции.Очистители и омыватели ветрового,заднего стекла и фар.Реле(обмотка)включения обогрева заднего стекла |
| F10(20A) | Резервный |
| F11(5A) | Лампы габаритного света правого борта |
| F12(7.5A) | Правая фара(ближний свет) |
| F13(10A) | Правая фара(дальний свет).Контрольная лампа включения дальнего света |
| F14(10A) | Левая противотуманная фара |
| F15(20A) | Электрообогрев сидений.Блокировка замка багажника |
| F16(10A) | Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации |
| F17(7.5A) | Лампа освещения салона.Лампа индивидуальной подсветки.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Часы(или маршрутный компьютер) |
| F18(25A) | Лампа освещения вещевого ящика.Контроллер отопителя.Прикуриватель |
| F19(10А) | Блокировка замков дверей.Реле контроля исправности ламп стоп-сигнала и габаритного света.Указатели поворота с контрольными лампами.Лампы света заднего хода.Обмотка возбуждения генератора. Блок индикации бортовой системы контроля.Комбинация приборов.Часы(или маршрутный компьютер) |
| F20(7.5A) | Лампы задних противотуманных фонарей |
Схема комбинации приборов ВАЗ 2110, 2110, 2111, 2112
Распиновка монтажного блока 2113, 2114, 2115
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.
Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115
Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов
Таблица цепей, защищенных плавкими предохранителями на ваз 2114
| Номер предох- ранителя | Сила тока, А | Цепи, которые защищает предохранитель |
| F1 | 20 | Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей |
| F2 | 10 | Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
| F3 | 7.5 | Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен) |
| F4 | 20 | Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла |
| F5 | 20 | Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора. |
| F6 | 30 | Электростеклоподъемники. Реле включения электростеклоподъемников (контакты) |
| F7 | 30 | Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя ветрового стекла. Электродвигатели очистителей фар (в режиме работы) Предохранитель прикуривателя. Лампа освещения вещевого ящика. Реле включения обогрева заднего стекла (обмотка) |
| F8 | 7.5 | Предохранитель на противотуманки ваз 2114, 2115 — Правая противотуманная фара |
| F9 | 7.5 | Предохранитель на противотуманки ваз 2114, 2115 — Левая противотуманная фара |
| F10 | 7.5 | Лампы габаритного света по левому борту. Лампа сигнализатора включения габаритного света. Лампы освещения номерного знака. Подкапотная лампа Выключатель освещения приборов. Предохранитель лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем |
| F11 | 7,5 | Лампы габаритного света по правому борту |
| F12 | 7,5 | Правая фара (ближний сеет) |
| F13 | 7,5 | Левая фара (ближний свет) |
| F14 | 7,5 | Левая фара (дальний свет). Лампа сигнализатора включения дальнего света фар |
| F15 | 7,5 | Правая фара (дальний свет) |
| F16 | 15 | Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений. |
Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т. п.) подключаются через реле.
С 1998 г. на часть автомобилей взамен блока 17.3722 устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне похожего блока для ВАЗ-2115 на нем имеется белая метка около разъема XII.
Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60
| № | А | Назначение |
| 1 | 10 | Клапан включения омыва фар |
| 2 | 10 | |
| 3 | 10 | Плафон освещения салона |
| 4 | 20 | Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель |
| 5 | 20 | |
| 6 | 30 | Электростеклоподъемники передних дверей Реле включения электростеклоподъемников |
| 7 | 30 | Очистители фар (в рабочем режиме) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя стекол Моторедуктор очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омыва ветрового и заднего стекол Реле (обмотка) включения электровентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла |
| 8 | 7.5 | Левая противотуманная фара |
| 9 | 7.5 | Правая противотуманная фара |
| 10 | 7.5 | Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Лампа освещения прикуривателя |
| 11 | 7.5 | Правая фара (габаритный свет) |
| 12 | 7.5 | Правая фара (ближний свет) |
| 13 | 7.5 | Левая фара (ближний свет) |
| 14 | 7.5 | Левая фара (дальний свет) |
| 15 | 7.5 | Правая фара (дальний свет) |
| 16 | 15 | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Обмотка возбуждения генератора (при пуске двигателя) |
| 17 | — | Запасной |
| 18 | — | Запасной |
| 19 | — | Запасной |
| 20 | — | Запасной |
| Реле | ||
| К1 | Реле включения очистителей фар | |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации | |
| К3 | Реле очистителя ветрового стекла | |
| К4 | Реле контроля исправности ламп | |
| К5 | Реле включения стеклоподъемников | |
| К6 | Реле включения звуковых сигналов | |
| К7 | Реле включения обогрева заднего стекла | |
| К8 | Реле включения дальнего света фар | |
| К9 | Реле включения ближнего света фар | |
Блок предохранителей 17.3722
До 1986 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 15 монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе.
| № | А | Назначение |
| 1 | 8 | Правая противотуманная фара |
| 2 | 8 | Левая противотуманная фара |
| 3 | 8 | Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омыва фар |
| 4 | 16 | Электродвигатель очистителя фар Реле очистителя фар (обмотка) Электродвигатель отопителя Электродвигатель омыва стекол Электродвигатель очистителя заднего стекла Реле времени омыва заднего стекла Клапан включения омыва ветрового и заднего стекол Обмотка реле включения электровентилятора системы охлаждения Обмотка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика |
| 5 | 8 | Указатели поворота в режиме указания поворота и соответствующая контрольная лампа Задние фонари (лампы света заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумуляторной батареи Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске) Лампа светового табло «STOP» Указатели температуры охлаждающей жидкости и уровня топлива |
| 6 | 8 | Задние фонари (лампы стоп-сигнала) Плафон внутреннего освещения кузова Электростеклоподъемники и реле включения электростеклоподъемников |
| 7 | 8 | Фонари освещения номерного знака Подкапотная лампа Контрольная лампа включения габаритного освещения Лампа освещения приборов и лампа освещения прикуривателя Табло подсветки рычагов отопителя |
| 8 | 16 | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения |
| 9 | 8 | Левая фара (габаритный свет) Левый задний фонарь (габаритный свет) |
| 10 | 8 | Правая фара (габаритный свет) Правый задний фонарь (габаритный свет) |
| 11 | 8 | Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации |
| 12 | 16 | Элемент обогрева заднего стекла и реле включения обогрева Прикуриватель Штепсельная розетка для переносной лампы |
| 13 | 8 | Правая фара (дальний свет) |
| 14 | 8 | Левая фара (дальний свет) Контрольная лампа включения дальнего света фар |
| 15 | 8 | Левая фара (ближний свет) |
| 16 | 8 | Правая фара (ближний свет) |
| Реле | ||
| К1 | Реле времени омыва заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06) | |
| К2 | Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02) | |
| К3 | Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710) | |
| К4 | Контактные перемычки на месте реле контроля исправности ламп Реле контроля целостности ламп (4402.3747 / 21083-3747410, 21083-3747410-06) | |
| К5 | Реле включения дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К6 | Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02) | |
| К7 | Реле стеклоподъемников (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К8 | Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К9 | Реле включения электровентилятора охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К10 | Реле включения обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
| К11 | Реле включения ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12) | |
Любой отечественный ВАЗ-2109 имеет , как правило, такой системой комплектуются как старые, так и более новые модели. Благодаря подобной системе объединяется воедино вся электрическая проводка. Функционирование БП позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.
Внешний вид приспособления
Схемы
Итак, чтобы разобраться в том, где находится ВАЗ-2109, следует изначально вспомнить о том, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, которые выпущены до 1998 года, имеют блок, нетипичный тому, что установлен в машинах более поздних годов.
В более старых моделях БП имеет маркировку 17.3722, его основными составляющими являются корпус и инженерная плата. К последнему указанному элементу крепятся все существующие контакты проводов, а также предохранители и реле.
Что касается более современных машин, выпускаемых после 1998 года, блок маркирован кодом 2114-3722010-60. Отличие двух типов систем заключается в наличии у последних плавких деталей.
Если автомобилист решил выполнить какие-либо манипуляции над системой предохранителей, он должен понимать, что впрыск топлива (карбюратор или инжектор) не имеет в этом вопросе никакого значения. Важен тот факт, что расположение монтажного блока везде одинаковое. Найти систему можно в подкапотном пространстве неподалёку от места водителя, рядом с лобовым стеклом.
Если говорить про существенные отличия двух версий БП, стоит отметить тот факт, что детали блока маркируются разными способами, элементы системы различаются номиналами. Кроме того, новый БП лишён реле движка вентилятора и реле времени, регулирующего омыватель заднего стекла.
Предохранители печки, установленные в автомобиле старого образца
Если автомобилист хочет узнать, какой предохранитель отвечает за печку ВАЗ-2109 в машине старого образца, он должен среди всего перечня составляющих проводов и элементов найти номер F7, сила тока на такой детали составляет всего 30 А. На этом предохранителе находится цепь, состоящая из электрического движка , электрического моторчика омывателя лобового стекла, а также реле включения электровентилятора радиатора.
Предохранители отопительного агрегата, установленные в автомобиле старого образца
Как было сказано немного раньше, схема монтажного блока, которая установлена в автомобилях нового образца, отлична от своего прототипа. Как показывает практика, описанная схема по расположению деталей действует на всех типах моторов.
Чтобы разобраться в том, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель под номером 4 с силой тока 16 А отвечает за обмотку реле вентилятора радиатора, а также за функциональность электрической цепи электромотора отопительного прибора. Седьмой элемент БП с силой тока 8 А способен предотвратить выход из строя лампы, посредством которой подсвечиваются ручки печки и прикуривателя, восьмой — с силой тока 16 А отвечает за электродвижок вентилятора радиатора.
Общая информация
Если автомобилист заметил, что на автомобиле ВАЗ-2109 перестал должным образом функционировать, например, вентилятор отопителя, вероятнее всего, грешить придётся на . На самом деле, замена такого элемента — несложный процесс, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, ввиду чего автовладельцу придётся перебирать цепь, которая идёт непосредственно к недееспособному элементу. Чтобы проверить работу предохранителя F7, необходимо удостовериться в нормальном функционировании моторчика для омывания фар, подсветки печаточного отделения и прикуривателя.
Заключение
Если автомобилисту понадобился предохранитель печки ВАЗ-2109, он может самостоятельно, посредством приведённой инструкции, найти необходимый элемент системы, проверить его функциональность и в случае необходимости произвести его замену.
От года до пожизненного — журнал За рулем
Он позволяет оптимально решить две задачи. Первая — объединить в одной «коробочке» ключевые участки электрических цепей, оснастить их необходимыми реле и предохранителями. Вторая — упростить сборку цепей (что особенно важно для современного автомобиля, у которого электрооборудование уже далеко не простое!). С этой целью монтажный блок снабжен множеством разъемов, а подключаемые к ним пучки проводов и реле легко заменить в случае повреждения — в таком виде они поступают и в продажу.
Открыв общую схему электрооборудования современной машины, вы обязательно найдете в ней монтажный блок. Но бывает, что он охватывает не все цепи. Например, на впрысковой «десятке» или «девятке», которым предшествовали карбюраторные, те цепи, что относятся непосредственно к системе впрыска (например, главное реле, реле бензонасоса, их предохранители, провода и т. д.), объединены в свой самостоятельный блок — владельцу следует об этом знать.
Есть на машине и цепи, не защищенные предохранителями. Например, цепи зажигания, пуска двигателя, зарядки батареи. Работа с ними требует максимальной аккуратности. Кстати, предупреждение касается не только возгорания проводки: при коротких замыканиях очень часто выгорают токопроводящие дорожки печатных плат.
Впрочем, на некоторых зарубежных автомобилях и эти цепи защищены — конечно, такими предохранителями, которые соответствуют мощности цепи. Например, в зарядной можно обнаружить плавкий предохранитель на ток 50–60 А и даже больший. У старых «волг» плавкие вставки, рассчитанные на большой ток, тоже были (в моторном отсеке рядом с левой фарой).
Монтажные блоки (или блоки предохранителей) могут размещаться:
— в моторном отсеке (VAZ 2104, 2105, 2107, «Moskvich 2140», часть автомобилей GAZ 24—01). Здесь они неплохо защищены от внешних воздействий в виде дождя, снега. Хуже — от дыма, пыли, пожара;
— в салоне (VAZ 2101, 2102, 2103, 2106, VAZ 2110, 2111, 2112, «Калина», «Волга» и т. д.). Защищены хорошо. Единственное исключение — возможность конденсации влаги при плохой вентиляции салона, особенно в холодную погоду;
— в пространстве между моторным щитом и основанием ветрового стекла. Вот это настоящее «болото», печально знакомое владельцам автомобилей VAZ 2108, 2109, 21099, 21013, 2114, 2115, «Moskvich 2141», «Святогор».
В иномарках монтажный блок размещают и в других местах: например, в уюте и тепле под задним сиденьем. Почему мы об этом говорим? Ахиллесова пята всей идеи «ящичка» — в первую очередь, великое множество разъемов, контактов. А они, как давно и хорошо известно, уязвимы для грязи и окисления. В цепи отказывают особенно те блоки, которые у моторного щита.
Блок — узел довольно сложный. На фото 1 — общий вид «восьмого», внутри — двусторонний печатный монтаж с использованием обычного оловянно-свинцового припоя и защитного лака (фото 2). В «болоте» лак сдается быстро — развивается коррозия. Припой превращается в труху, интересную только для химика, но не для нас. В точках, показанных стрелками, процесс уже пошел. Со временем цепь окажется разорвана.
Правда, у блоков для «жигулей» VAZ 2104, 2105, 2107 и «восьмого» семейства есть существенный плюс. Их печатные платы на основе двустороннего фольгированного стеклотекстолита — прочные, жесткие, монтаж на них компактный. Вот только «скисающие» точки пайки все портят. Но стеклотекстолит позволяет довольно легко разобрать блок и ремонтировать, например, замещая сгоревшие участки дорожек кусками проволоки. Многим автолюбителям это позволяет избежать покупки нового блока.
На фото 3 — монтажный блок VAZ 2110…2112. Здесь появилась своя «изюминка» (родная сестра той, что внедрилась в задние фонари!) — печатная плата на хлипком пластмассовом листке. У него, помимо прочих, еще один минус: едва коснешься паяльником — пластик поплыл, а с ним и та дорожка, которую собрался ремонтировать. Починка требует мастерства. А необходимость в ней может возникнуть будто бы без видимых причин: плохо пропаянная точка начинает все сильней нагреваться — и рядом с ней рвется дорожка-проводник…
Запчасти кто только не делает! На фото 4 — тоже блок для «десятки». Изготовителя мы пока не опознали. Дорожки толстые, с виду надежные. В плате их удерживают загнутые в отверстия усики. Как себя покажут в работе, со временем узнаем. Но что касается ремонтопригодности — то этот блок лучше не разбирать, зря силы и время потратите.
О неисправностях электрооборудования мы говорили немало. Для грамотного автолюбителя блок — не «черный ящик». Оборванную внутри цепь не обязательно ремонтировать. Ее можно обойти проводом снаружи, встроив в него, если потребуется, предохранитель и т.д. Замыкание внутри блока маловероятно. Но если найдете цепи, которые оно затронуло, то и их зачастую удается обойти. Пример на фото 5: отказал обогреватель заднего стекла. Реле, хотя оно исправно, сняли. Перемычкой подали напряжение 12 В на контакт 87 гнезда реле в блоке: обогрев заработал.
А вот (на фото 6) — простейший внутрисалонный блок предохранителей. Вроде отказывать нечему. Но пластмасса легкоплавкая, потому нагрев ослабленного гнезда предохранителя — приговор блоку. Любопытно, что эту конструкцию «спасают» пластмассовые предохранители. Нагревшись, такие скукоживаются раньше, чем материал самого блока — цепь разрывается, блок спасен. А вот с керамическими предохранителями беда. Плата за недосмотр — замена блока. К счастью, они недороги.
Пикап монтажные блоки автомобилей ВАЗ. Монтажный блок Блок предохранителей ВАЗ 2109 Форсунка Расшифровка
Где блок предохранителей схемы карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и закрывается крышкой. Также нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть в амперах). Монтажный блок ВАЗ закрыт в пластиковый корпус.Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который находится уже в машине. Вот те предохранители, которые отвечают за подключение цепи питания к топливным насосам и некоторым другим компонентам.
Блок-схема предохранителей в ВАЗ 21099
Прежде всего, стоит отметить, что на ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.
Произведение то же, но элементы не взаимозаменяемы.Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа есть сигнальная цепочка, идущая на щиток приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электрочайников. В машинах старого образца эта цепь отсутствовала. В некоторых машинах переводился в подушку (индикатор спускового крючка).
Схема монтажного блока (рис. 1), который находится под капотом, находится на крышке изнутри.Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного узла ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. По нему можно за считанные секунды найти расположение любой из цепей электриков, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если оно есть) и разъем переносной лампы освещения.
Если рассматривать блок предохранителей-форсунок ВАЗ 21099 (без карбюратора), то тут идентичная схема подключения. Единственное исключение — некоторые цепочки не закроются, но это нормально. Как всегда — можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.
Изображение 1. Схема монтажного узла.
Несколько слов о самих предохранителях
Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой.Если указанный диапазон превышен — его внутренняя часть просто плетется, а электрическая цепь разрывается, препятствуя разводке (и ее изоляции).
В автомобиле для каждой из электрических цепей установлены свои предельные значения по текущей мощности. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если есть предохранитель меньшего номинала, то при малейшем превышении его нормы просто перегружен.Если ставить с большим номиналом, при превышении допустимого значения произойдет разводка электропроводки. Поэтому это недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.
Блок предохранителей ВАЗ 21099 прямо с завода изначально ставится запасным. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 — тоже самое, но там внутри салона поставлены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).
Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электролифты стекол. Там максимальная сила тока может составлять 30 ампер. В блоках нового образца его заменили на эталон на 20 ампер.
Как заменить предохранители? Для этого вам понадобится:
- выключить мотор;
- снимаем минусовую клемму с аккумуляторной батареи. Желательно подождать несколько минут для устранения остаточного напряжения;
- снимаем крышку предохранителя 2109;
- с помощью мультиметра найти вышедший из строя предохранитель;
- проверить цепь на наличие короткого замыкания;
- поставил новый предохранитель;
- подать напряжение на цепь и убедиться, что не произошло повторной перегрузки.
Ни в коем случае нельзя ремонтировать с применением неоригинальных комплектующих, а тем более заменяя их на сторонние проводники. Среди российских водителей популярна тенденция вместо предохранителя ставить 5-копеечные монеты (это можно сделать на «девятке» старого образца). Поступая так, вы должны понимать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!
Как проверить работу электрической схемы?
Для проверки работоспособности блока ВАЗ 2109 достаточно выполнить трансверсию каждой из цепей мультиметром.
В моторных вариациях карбюратор предельно простой, так как контакты агрегата полностью разомкнуты. При обнаружении множественных разрывов будет дешевле и проще заменить весь блок. Новый образец подходит, да еще от 2114 — б.у. там идентичные.
Если работает только одна из частей блока, придется искать порванную цепь. Поиск упростит знание следующих правил:
- если не работает схема питания печки, то нужно искать неисправный элемент с помощью F4 или F7.Последний отвечает за работу вентилятора, разносящего внутрь салона теплый воздух;
- замена прикуривателя понадобится, если не работают сразу несколько цепей: F4, F10, блок 7;
- для омывателей, патрона переносного фонаря и щеток заднего стекла соответствует реле F7;
- при неисправности бензонасоса «виновником» является плата предохранителя, которая находится с левой стороны руля (в автомобиле).
Это неисправности, с которыми чаще всего приходится сталкиваться водителям.
Запомните, с блоком предохранителей в карбюраторе ВАЗ 21099 все довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать при необходимости своевременно их восстанавливать.
На автомобили Лада Самара установлено 3 вида монтажных блоков, рассмотрим их разновидности:
Первый тип — монтажный блок с 11 реле, есть два варианта:Монтажный блок Старый образец (самый единственный)
Монтажный блок нового образца (аналог первого)
Они почти ничем не отличаются, у нового образца просто другое реле и расположение предохранителей и предохранители «нож», которые держат хорошо.У них 11 релюсов и 16 предохранителей. Разъем S11 находится сбоку и контакты смотрят в салон. У обоих встречается прозрачная редкая крышка.
В блоке новый образец платный, ремонтировать и паять проще.
Технические характеристики:
Размеры: Три предохранителя (7, 9 и 10) идут по габаритам, и питаются они от ш5 / 4, ш5 / 13 и ш4 / 13 через кнопку и переключатель ротора, а это сделано для функции «Стояночный свет»: потянув за ключ повернуть поворотный переключатель влево или вправо габаритов, при этом подсветка номера и приборов не включалась.И на кнопку включены все габариты и подсветка.
После 1988 года эта функция была удалена, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке габаритов.
Вентилятор: При подаче массы от датчика на ш6 / 9, реле К9 (при включенном зажигании) и плюс подавались на вентилятор ш5 / 5.
Faroocomiters: При включении света на Ш4 / 8 появился плюс, дальше предохранителя 3, от него на реле Faroocomiters K6.Если включить омыватель лобового стекла, я включил реле, а если фары включены на ш7 / 3, то плюс на моторы.
Если стоит кнопка фарточиторов, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло на реле в моторном отсеке), включалась кнопкой через контакты sh6 / 7 и sh5 / 15.
Заряд генератора: Эти блоки могут отличаться. На старом образце блок питания на обмотку возбуждения генератора (ш7 / 9) подавался через лампочку заряда от ш5 / 18 и резисторы 100 Ом 2 Вт на зажигании.На блоке нового образца резисторов может не быть, а это значит, что на холостом ходу генератор не будет заряжаться, а может быть, что ш7 / 9 подключен только к ш7 / 4, который никуда не подключался (видимо что-то в проводке был один, а мы ничего об этом не знаем). Значит, если такой момент возникнет, нужно подключить генератор к панели приборов и поставить резисторы …
Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что мы нажимаем рычаг от себя до упора на доли секунды, а вода все равно потечет пять секунд.Чтобы мы не отвлекались на дорогу мыть заднее стекло.
Фары задние противотуманные.
От кнопок габаритов зеленый провод пошел на предохранитель (болтался рядом с кнопкой, питание появилось при включении фар ближнего или дальнего), от него на кнопку, от кнопки на ш 2/10 и на задние фонари.
Ш4 / 21 связан с ш21 / 17, почему не понятно. И почему Ш20 тоже не понятно.
Ну есть какие-то аномалии, где отверстие под реле есть исправность ламп К4, а контактов нет, тоесть перемычки не нужны, все подключается напрямую в колодке.
Реле:
K1 — реле времени омывателя заднего стекла
K3 — реле стеклоочистителя
K4 — Реле контрольных ламп (или перемычка, или ничего)
K5 — реле переключения дальнего света Far
K6 — реле Phamp Purifiers
K7 — power реле стеклоподъемников
K8 — Реле включения звука
K9 — включение питания вентилятора мотора охлаждения двигателя мощности вентилятора
K10 — Реле обогрева заднего стекла
K11 — Реле включения ближнего света фар
Выключатели:
1 (8A) прав противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Head Pharmackers (на момент включения).Лелл на очистители фар (Контакты). Выключатель омывателей Phamp
4 (16А) Очистители фар (в рабочем режиме). Съемные очистители фар (обмотка). Электродвигатель вентилятора отопителя. Задержка мотора очистителя заднего стекла. Время омывателя заднего стекла. Упаковка против ветра и открывалка заднего тормоза. Реле (обмотка) включения обогрева заднего стекла. Непрерывная лампа обогрева заднего стекла. Зажигание указателей поворота разгрузочного бокса
5 (8А) и реле выключателя поворота и аварийной сигнализации (в режиме индикации вращения).Лампа указателя постоянного вращения. Задние фонари (световая лампа заднего хода).
6 (8А) Задние фонари (стоп-сигналы). Освещение салона. Электроокна входных дверей. Электростеклоподъемники (контакты)
7 (8А) Подсветка номерного знака. Популярная лампа. Фонарик для освещения приборов. Лампа постоянного наружного освещения.
8 (16А) Вентилятор охлаждения мотора и реле питания (контакты). Реле звукового сигнала и его включения
9 (8А) Левая фара (габаритный свет).Задний фонарь (габаритный свет)
10 (8А) Правая фара (габаритный свет). Правый задний фонарь (общий свет)
11 (8A) Указатели поворота и реле аварийной сигнализации (в аварийном режиме). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла.
13 (8A) Правая фара (Far Light)
14 (8A) Левая фара (Far Light). Непрерывная лампа включения дальнего света фар
15 (8A) Левая фара (Middle Light)
16 (8A) Правая фара (Middle Light)
Расположен предохранитель задних противотуманных фар (8a) с таким типом монтажных блоков рядом с их переключателем.
старого образца и нового образца.
Самый популярный блок, поставляемый с EUROPANLEL
второй вариант
Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле их отличаются подключением каких-то цепей, количеством реле (9 штук, нет реле задержки и стойки омывателя заднего стекла или реле стеклоочистителей, или вентилятора), количеством предохранителей на блоке. размеры и сами предохранители маркируются иначе.Разъем sh21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, отремонтировать проще.
Блоки с 9 реле (и первый на фото и второй на фото) бывает 2 типов:
Первый тип блоков с 9 реле: К1 — Реле Фарусиллера
У них:
Вентилятор: На ш5 / 5 плюс подается напрямую, а вентилятор включается подключением его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно перерезать реле.
Габаритные размеры: Пробуксовка с удалением габаритного света было решено поставить 2 предохранителя (F10 и F11), а габариты навесить на них и подсветку, причем питались они только от ш5 / 4, которая шла на кнопку.
Итак: габаритного света не будет.
Сработавший предохранитель был брошен в окна (а это в этих блоках F6), на блок с 11 реле они запитались от предохранителя освещения кабины и стоп-сигналов.
Фарукомитеры: Тоже накормили, но реле включили плюсовую подачу (с кнопки) на ш3 / 16.
Заряд генератора: Ш7 / 9 (по геному) и ш5 / 18 (приборка) подключены все вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: Подключен напрямую без реле, то есть пока держишь рычаг, водитель льет.
Задние туманки
Здесь 2 варианта разводки панели приборов:
— Кнопка с фиксацией: При включении фары прошло питание на ш4 / 8 на предохранитель 1. С него на реле дальнего света и через sh4 / 21 на кнопку. От кнопки на ш3 / 10 до фонарей.
— Кнопка без фиксации: Есть реле заднего туманка, питается от дребезжащего рядом предохранителя (постоянный плюс). Есть «разрешающие» провода от кнопки габаритов и переднего тумана.Реле управляется потоком минуса от кнопки, подает питание на ш3 / 10 на пятнадцатую заднюю.
На авто с е-газом (с 2011 г.), на ш4 / 21 постоянная мощность для электроагрегата. Он контролирует запирание дверей и задние противотуманки. В этом варианте используется кнопка без фиксации.
Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароокомитаторы: Их реле заменило реле вентилятора, поэтому ш3 / 16 (плюс от кнопки) пошло прямо на ш7 / 3 на белье под капотом, в которое входят автомобилисты.А на ш4 / 21 служил постоянный плюс на иммобилайзер (точнее блок электро, есть еще и реле задних туманок) и центральный замок.
Вентилятор: Освобождающий контакт Ш4 / 8 (был плюс от света) и Ш4 / 13 (был плюс от габаритов на высоких и низких торпедах) питаем обмотку, эти контакты идут на проводку инжектора, а они включил релюшку К1, а на ш5 / 5 Плюс на вентилятор запила.
Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда вообще не работает.Надо переподключить, либо поставить перемычку и снять реле.
Остальное тоже как шесть оксидов.
Ну, когда АвтоВАЗ понял, что у людей уже несколько десятков лет ошибка по ошибке вместо первой (потому что они были рядом) стали использовать ш6 / 1, он подключался к переключателю фонарей заднего хода, а на ш 2 / 9 (на семнадцатой связан с Ш21 / 19) оказался плюс сделать иммобилайзер-блок электроагрегата пилота при включении задней трансмиссии. Это в основном на автомобилях с электронной педалью газа.
Реле:
K1 — Реле включения очистителей персонала
OR
K1 — Реле включения вентилятора двигателя (E-gas)
K2 — Реле-указатели работы экскаватора и сигнализации
K3 — Реле очистителя ветрового стекла
K4 — Реле управления контрольными лампами остановки Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
K5 — Реле включения стеклоподъемников
K6 — Реле включения звука
K7 — Реле выхода заднего указателя
K8 — Реле включения дальнего света фар
K9 — Боль Light Relay Phase Light
Автоматические выключатели:
F1 (10A) Головные уборщики (на момент включения).Лелект на очистители фар (Контакты). Включение омывателя фаз
ИЛИ
F1 (20а) реле, лампы и индикатор задних противотуманных фар. Блок управления дверным замком. Двери замка мотора-детей (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ РАДИО И АУКТИВНОЙ ТРЕВОГИ (в режиме тревоги). Лампа Continant и выключатель аварийной сигнализации
F3 (10A) Floof Lighting Salon. Прамп индивидуального освещения салона. Подсветка напольного выключателя. Фонарик поджигает
F4 (20А) Прикуриватель.Облегчение обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.
F5 (20A) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Крышка сигнальная и включение
F6 (30А) Выключатели электростеклоподъемников. Электроизоляция окон. Старшее включение электростеклоподъемников (контакты)
F7 (20A) Электродвигатель вентилятора отопителя. Выборщик омывателя. Электрибор омывателя заднего стекла. Элексипрод очистителя заднего стекла. СВЯЗАННЫЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка).Освещение разгрузочного ящика. Регистраторы фар (в рабочем).
Выключатель и индикатор обогрева заднего стекла (на электронном газе не используется)
F8 (7,5A) Правая противотуманная фара
F9 (7,5A) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Фонарь задний (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Освещение пола. Лампа постоянного наружного освещения.
E-gas — это дополнительно блок управления электропакетом.
F11 (7.5A) Фара правая (габаритный свет).Задний фонарь прямого действия (общий свет)
F12 (7,5 А) Правая фара (средний свет)
F13 (7,5 А) Левая фара (средний свет)
F14 (7,5 А) Левая фара (дальний свет). Непрерывная лампа включения дальнего света фар
F15 (7.5A) Правая фара (Far Light)
F16 (15A) Повторное замораживание индикаторов поворота и аварийной сигнализации (в режиме индикаторов поворота). Индикаторы вращения в режиме индикации вращения и соответствующая контрольная лампа. Лампа света (лампа заднего хода). Электродвигатель и переключающее реле очистителя лобового стекла.Выключатель возбуждения генератора (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. ПОДСОЕДИНЕНИЕ ЭЛЕКТРОЭНЕРГИИ Электростеклоподъемники и подогрев сидений (заводские). Сигнал Equile
На усовершенствованном электрическом блоке управления E-gas, выключателе стоп-сигнала, выключателе и индикаторе заднего обогрева воздуха
F17-F20 Запасные предохранители
Монтажный блок ВАЗ 2109 Электромонтажная схема включает в себя все реле и предохранители, отвечающие за питание узлов.
Он объединяет линии электропередач и здесь монтируются все элементы схем распределения тока.Блок представляет собой съемную коробку, на внутренних сторонах заглушек которой установлены реле, предохранители и платы с выводами жгутов проводов.
Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.
Основные сведения о монтажном блоке
В зависимости от года выпуска и типа двигателя схема подключения ВАЗ 2109 собирается в различных вариантах исполнения.
Таким образом, на моделях карбюраторов блочная компоновка представлена в модификациях типа 17.3722. Имеет круглые флисовые предохранители, которые часто выходят из строя и требуют замены.
В моделях S. Инжекторный Двигатель Применено новое оборудование для силового агрегата ВАЗ 2109. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря своей ножевой конструкции плоская поверхность создает большую площадь контакта, и они стали более надежными.
Найти в каталоге Новый агрегат можно обозначить 2114-3722010-60.
Отличие ВАЗ 2109 электрических ходов этих двух блоков:
- в подключении вентилятора охлаждения радиатора;
- маркировка разъема реле и предохранителей;
- отсутствие двух реле.
Маркировка разъемов и предохранителей
В связи с тем, что имеется различие в маркировке компонентов схемы расположения узлов, необходимо точно знать, какой Монтаж Электрошам ВАЗ 2109 наносится на технику.
- года выпуска ВАЗ 2109; Тип двигателя
- ; Тип
- приборной панели; Конфигурация опции
- .
Зная эти исходные данные, можно найти фото схемы на сайте автомобилистов.Точно так же можно работать с интерактивной схемой, которая отображает именно поиск электропроводки.
На этих схемах и указывается маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме были обозначены цифрой 1, то в новом блоке это К1. Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на колодке блока. По схеме определяется зона ответственности каждого продукта.Автомобиль ВАЗ 2109 Электросхем, в монтажный блок которого входят разъемы соединений проводов, эти изделия маркируются буквой ш.
Как не перепутать провода
Многие разноцветные провода не должны вызывать затруднений при поиске неисправностей своими руками. Провода имеют четкий акцент на цвете:
- желтый — габариты;
- красный — стоп-сигнал;
- синий — реверс;
- оранжево-черный — туман.
Осталось только выбрать желаемый цвет провода и проверить его исправность и подключить.
Устранение неисправностей
Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет нужного навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима со стоимостью транспортировки вышедшего в путь автомобиля. Если ремонт производится самостоятельно, инструкцию по ремонту можно найти на видео программ обучения мастеров.
Блок демонтажный
Для снятия, снятия агрегата с места установки необходимо понимать, что это узел энергетического комплекса.Поэтому, отсоединив проводку, необходимо разметить разъемы для последующего сбора.
Открыв капот, обнаруживаем с левой стороны под краем лобового стекла блок, который крепится пластиковыми хомутами. Им нужно взять и освободить ящик. Сверху он прикрыт резиновым чехлом, который сдвигается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.
После этого блок освобождается от двух гаек крепления и поднимается над местом установки, насколько провода тянутся к нему.При отключении проводов оплавил разъемы, чтобы в дальнейшем было легче провести обратную операцию установки.
Блок выстрела Установите на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов. После этого вставляем жучок в щель и выполняем разъем корпуса. Вся схема будет перед вашими глазами. Изучите, сравните с инструкциями, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неполадок требуется помощь специалиста.
Следует найти:
- нарушение в плате;
- неисправен предохранитель;
- связанное реле.
После замены детали, устранения повреждений, блок собирается и устанавливается на место в обратной последовательности. Независимо от типа используемой в электросхеме автомобиля Блоки устанавливаются одинаково.
Характерные неисправности блока
Часто выход из строя происходит из-за заблокированного предохранителя. Найти это легко. Замена будет заменена на такой же предохранитель с такими же текущими параметрами нагрузки.Необходимо выяснить причину срабатывания защиты. Если проблему не устранить, может случиться серьезная поломка.
Если проблема возникла в плате, то это может быть связано с окислением металла на схеме. Если контакты окислились, их можно почистить. Следует убрать предохранители и реле с места установки. Работы по очистке током следует производить осторожно, а при использовании паяльника для восстановления участка предпринимаются все меры по защите платы от случайного повреждения.Заменить блок будет намного проще.
Как работать со схемой электроблока
По входным данным выхода ВАЗ в информационных базах следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля. При этом обычно предусмотрены две схемы. Общий вид всего блока позволяет оценить полное сходство искомой схемы с существующим узлом.
Вторая схема — это разводка внутри блока.Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отследить схему на предметах.
Сборочная единица ВАЗ 2109 предназначена для объединения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, к которой припаяны выводы для соединения с площадками жгутов проводов, установки реле и предохранителей.Ниже представлена принципиальная схема крепления агрегата ВАЗ 2109 тип 17.3722.
На последних моделях применяется навесной агрегат ВАЗ 2109 типа 2114-3722010-60. В этом блоке применяются предохранители плоско-ножевого типа. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.
Замена жгутов электропроводки вилок электропроводки идентична блоку 17.3722. Обозначения предохранителей и защищаемых цепей несколько отличаются.Схема монтажного блока ВАЗ 2109 представлена ниже
На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но они отличаются подключением радиатора.
Ниже показано расположение заглушек монтажного блока.
Ниже приведены характеристики предохранителей и защищаемых цепей. * Номера предохранителей с буквой F относятся к предохранителям сборочной единицы 2114-3 и 22010-60
| Номер предохранителя ‘ | Защищенные цепи |
| 1 (8 А) F9 (7.5 A) | Правая противотуманная фара |
| 2 (8 A) F8 (7,5 A) | Левая противотуманная фара |
| 3 (8 А) F1 (10 а) | Очистители фар (на момент включения). Реле включения очистителя Фары (контакты). Переключающий клапан омывателя Phamp |
| 4 (16 A) F7 (30 A) | Очистители фар (рабочий режим). Реле с очистителями персонала (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель стеклоомывателя.Моторчик очистителя заднего стекла. Реле времени заднего слоя. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения системы охлаждения двигателя электрическая рис. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения значка |
| 5 (8 A) F16 (15 A) | Указатели поворота и реле-прерыватель поворота и сигнальные индикаторы (в режиме индикации вращения). Контрольная лампа указателя поворота. Задние фонари (фонари заднего хода). Реле включения очистителя двигателя и лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Лампа проверки давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «Ситор». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
| 6 (8 A) FB (10 A) | Задние фонари (стоп-сигналы). Планшетное освещение салона |
| 6 (8 A) F6 (30 A) | Электростеклоподъемники передних дверей.Включение стеклоподъемников |
| 7 (8 A) F10 (7,5 A) | Подсветка знаков ссуды. Подкаст лампа. Приборы осветительные лампы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя |
| 8 (16 А) F5 (20 а) | Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты). Звуковой сигнал и реле его включения |
| 9 (8 А) F10 (7,5 А) | Левая фара (общий свет).Фонарь задний левый (габаритный свет) |
| 10 (8 A) F11 (7,5 A) | Правая фара (общий свет). Фонарь задний правый (габаритный свет) |
| 11 (8 A) F2 (10 A) | Указатели поворота и метка сигнального реле (в режиме сигнализации). Контрольная лампа аварийной сигнализации |
| 12 (16 А) F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Сигарета |
| 13 (8 A) F15 (7,5A) | Передняя правая фара (Far Light) |
| 14 (8 А) F14 (7.5 А) | Фара левая (Дальний свет). Контрольная лампа включения дальних фар |
| 15 (8 A) F13 (7,5 A) | Левая фара (средний свет) |
| 16 (8 A) F12 (7,5 A) | Передняя правая фара (средний свет) |
«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите Ctrl + Enter» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»
Одной из причин проблем, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109.Поэтому, чтобы иметь представление, как работают предохранители ВАЗ 2109, нужен каждый водитель, а еще лучше иметь навыки предупреждения такой поломки.
ВАЗ 2109 предохранители функции
Предохранители состоят из двух блоков: один под капотом, другой внутри салона автомобиля под панелью. Назначение любого предохранителя — защита определенного устройства ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти замыкание, и это приведет к поломке одного из устройств.В этом случае весь удар предохранитель принимает на себя.
Цена будет значительно ниже, чем у любого другого устройства, которое он защищает.
Расшифровка предохранителей ВАЗ 2109
| Номер предохранителя | Что отвечает: |
| F9. | Фара противотуманная правая |
| F8. | Левая противотуманная фара |
| F1. | Плеер для флиса |
| F7. | Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, перчаточная лампа, обогреватель и омыватель заднего стекла. |
| F16 | Фонари задние, лампочки индикации поворотов, щетки лобового стекла, датчик уровня тормозной жидкости, генератор. |
| F16 | Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, проем дверцы, контрольная лампа, уровень топлива, залито в бак. |
| F3. | Фары задние, свет в салоне. |
| F6. | Электрические стеклоподъемники |
| F10. | Подсветка номера, осветительных приборов и приборной панели, габаритов, прикуривателя. |
| F5 | Звуковой сигнал |
| F11 | Фонарь задний Gaspel |
| F2. | Чрезвычайная ситуация |
| F4. | Элемент, служащий для обогрева заднего стекла, реле включения этого обогрева, прикуриватель, соединяющий патрон переносной лампы. |
| F15 | Фара сельская |
| F14 | Фара левая |
| F13 | Ближний свет передний левый |
| F12. | Фара средняя правая |
Замена автомобильных предохранителей ВАЗ 2109
Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части моторного отсека, со стороны водителя. Большинство электрических цепей автоматических предохранителей.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При обрыве блока предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности автомобильного устройства.Определить это можно по обрыву или нестабильной работе узла, питающегося электричеством.
В автомобиле ВАЗ 2109 не подлежат защите предохранители:
- Цепи зажигания.
- Генератор (см.).
- Пуск двигателя.
- Реле замка двери.
- По фарам.
Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти.
Совет: всегда нужен комплект с запасными предохранителями, которые при необходимости следует заменить своими руками.
- Каждому из блоков соответствуют только определенные предохранители.
- Значение тока, рассчитанное для предохранителя, указано на его корпусе.
- Для снятия предохранителя с блока необходимо использовать специальный пинцет, закрепленный в блоке.
- А предохранитель захватывается пинцетом и вытаскивается.
- Запасные предохранители устанавливаются перед блоком.
- Замена предохранителя ВАЗ 2109 производится установкой его в разъем разъема и нажатием до фиксации.
- С левой стороны щитков приборов на проводах установлен дополнительный предохранитель, защищающий цепь противотуманных задних фонарей, на ток 8 ампер.
Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после замены на новый.
Заменить предохранители на ВАЗ 2109 можно только на текущую силу тока. В противном случае электрические приборы могут выйти из строя.
На ранних моделях Авто ВАЗ 2109 Блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью.Патроны предохранителей выполняются из пружин, и в месте плохого контакта выделяется много тепла, которое может оплавить корпус блока, из-за чего верх держателей вылетает и они плохо зажимают детали.
Следовательно, необходимо заменить блок предохранителей ВАЗ 2109 старого образца на новый, с вилочными элементами.
Совет: При замене старого блока предохранителей новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае они могут сжечь дорожки на печатной плате, которые проводят ток.
Дополнительно нужно установить датчик на электровентилятор для его включения, в связи с тем, что его контакты рассчитаны на большее значение.
Разборка блока предохранителей Авто ВАЗ 2109
Для работы используется набор драйверов.
Инструкция по выполнению работы:
- Аккумулятор отключен.
- Разобрал в салоне «Бардац».
- Со стороны сиденья пассажира разъединены разъемы жгута проводов.Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
- В роторной части автомобиля снята крышка узла крепления.
- Поворотные кулаки на «10» — это открученные гайки крепления блока предохранителей.
- Устройство поднято, четыре разъема и один сзади отключены.
- Монтажный блок снят.
- Прокладка очищена, как показано на фото.
Ремонт блока с автомобильными предохранителями ВАЗ 2109
Итак:
- Все реле и предохранители извлечены.
Совет: При сборке необходимо следить за тем, чтобы номинальное значение тока соответствовало установленному предохранителю. Установка в лифт реле выполняется с разметкой его места, чтобы не было путаницы при сборке.
- Обнаружен сгоревший след.
- Участок пришел в негодность.
- Окисленные места очищены бензином.
- Припой новый провод.
- Сборка блока осуществляется путем разборки.
Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние является залогом при движении автомобиля по бездорожью. Как это выполнено на автомобиле ВАЗ 2109, это хорошо видно на видео.
Пикап монтажные блоки автомобилей ВАЗ.Монтажный блок Блок предохранителей ВАЗ 2109 Форсунка Расшифровка
Где блок предохранителей схемы карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и закрывается крышкой. Также нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть в амперах). Монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам).Однако в «девятке» есть второй блок, который находится уже в машине. Вот те предохранители, которые отвечают за подключение цепи питания к топливным насосам и некоторым другим компонентам.
Блок-схема предохранителей в ВАЗ 21099
Прежде всего, стоит отметить, что на ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.
Произведение то же, но элементы не взаимозаменяемы.Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа есть сигнальная цепочка, идущая на щиток приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электрочайников. В машинах старого образца эта цепь отсутствовала. В некоторых машинах переводился в подушку (индикатор спускового крючка).
Схема монтажного блока (рис. 1), который находится под капотом, находится на крышке изнутри.Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного узла ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. По нему можно за считанные секунды найти расположение любой из цепей электриков, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если оно есть) и разъем переносной лампы освещения.
Если рассматривать блок предохранителей-форсунок ВАЗ 21099 (без карбюратора), то тут идентичная схема подключения. Единственное исключение — некоторые цепочки не закроются, но это нормально. Как всегда — можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.
Изображение 1. Схема монтажного узла.
Несколько слов о самих предохранителях
Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой.Если указанный диапазон превышен — его внутренняя часть просто плетется, а электрическая цепь разрывается, препятствуя разводке (и ее изоляции).
В автомобиле для каждой из электрических цепей установлены свои предельные значения по текущей мощности. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если есть предохранитель меньшего номинала, то при малейшем превышении его нормы просто перегружен.Если ставить с большим номиналом, при превышении допустимого значения произойдет разводка электропроводки. Поэтому это недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.
Блок предохранителей ВАЗ 21099 прямо с завода изначально ставится запасным. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 — тоже самое, но там внутри салона поставлены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).
Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электролифты стекол. Там максимальная сила тока может составлять 30 ампер. В блоках нового образца его заменили на эталон на 20 ампер.
Как заменить предохранители? Для этого вам понадобится:
- выключить мотор;
- снимаем минусовую клемму с аккумуляторной батареи. Желательно подождать несколько минут для устранения остаточного напряжения;
- снимаем крышку предохранителя 2109;
- с помощью мультиметра найти вышедший из строя предохранитель;
- проверить цепь на наличие короткого замыкания;
- поставил новый предохранитель;
- подать напряжение на цепь и убедиться, что не произошло повторной перегрузки.
Ни в коем случае нельзя ремонтировать с применением неоригинальных комплектующих, а тем более заменяя их на сторонние проводники. Среди российских водителей популярна тенденция вместо предохранителя ставить 5-копеечные монеты (это можно сделать на «девятке» старого образца). Поступая так, вы должны понимать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!
Как проверить работу электрической схемы?
Для проверки работоспособности блока ВАЗ 2109 достаточно выполнить трансверсию каждой из цепей мультиметром.
В моторных вариациях карбюратор предельно простой, так как контакты агрегата полностью разомкнуты. При обнаружении множественных разрывов будет дешевле и проще заменить весь блок. Новый образец подходит, да еще от 2114 — б.у. там идентичные.
Если работает только одна из частей блока, придется искать порванную цепь. Поиск упростит знание следующих правил:
- если не работает схема питания печки, то нужно искать неисправный элемент с помощью F4 или F7.Последний отвечает за работу вентилятора, разносящего внутрь салона теплый воздух;
- замена прикуривателя понадобится, если не работают сразу несколько цепей: F4, F10, блок 7;
- для омывателей, патрона переносного фонаря и щеток заднего стекла соответствует реле F7;
- при неисправности бензонасоса «виновником» является плата предохранителя, которая находится с левой стороны руля (в автомобиле).
Это неисправности, с которыми чаще всего приходится сталкиваться водителям.
Запомните, с блоком предохранителей в карбюраторе ВАЗ 21099 все довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать при необходимости своевременно их восстанавливать.
На автомобили Лада Самара установлено 3 вида монтажных блоков, рассмотрим их разновидности:
Первый тип — монтажный блок с 11 реле, есть два варианта:Монтажный блок Старый образец (самый единственный)
Монтажный блок нового образца (аналог первого)
Они почти ничем не отличаются, у нового образца просто другое реле и расположение предохранителей и предохранители «нож», которые держат хорошо.У них 11 релюсов и 16 предохранителей. Разъем S11 находится сбоку и контакты смотрят в салон. У обоих встречается прозрачная редкая крышка.
В блоке новый образец платный, ремонтировать и паять проще.
Характеристики:
Размеры: Три предохранителя (7, 9 и 10) идут по габаритам, и питаются они от ш5 / 4, ш5 / 13 и ш4 / 13 через кнопку и переключатель ротора, а это сделано для функции «Стояночный свет»: потянув за ключ повернуть поворотный переключатель влево или вправо габаритов, при этом подсветка номера и приборов не включалась.И на кнопку включены все габариты и подсветка.
После 1988 года эта функция была удалена, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке габаритов.
Вентилятор: При подаче массы от датчика на ш6 / 9, реле К9 (при включенном зажигании) и плюс подавались на вентилятор ш5 / 5.
Faroocomiters: При включении света на Ш4 / 8 появился плюс, дальше предохранителя 3, от него на реле Faroocomiters K6.Если включить омыватель лобового стекла, я включил реле, а если фары включены на ш7 / 3, то плюс на моторы.
Если стоит кнопка фарточиторов, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло на реле в моторном отсеке), включалась кнопкой через контакты sh6 / 7 и sh5 / 15.
Заряд генератора: Эти блоки могут отличаться. На старом образце блок питания на обмотку возбуждения генератора (ш7 / 9) подавался через лампочку заряда от ш5 / 18 и резисторы 100 Ом 2 Вт на зажигании.На блоке нового образца резисторов может не быть, а это значит, что на холостом ходу генератор не будет заряжаться, а может быть, что ш7 / 9 подключен только к ш7 / 4, который никуда не подключался (видимо что-то в проводке был один, а мы ничего об этом не знаем). Значит, если такой момент возникнет, нужно подключить генератор к панели приборов и поставить резисторы …
Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что мы нажимаем рычаг от себя до упора на доли секунды, а вода все равно потечет пять секунд.Чтобы мы не отвлекались на дорогу мыть заднее стекло.
Фары задние противотуманные.
От кнопок габаритов зеленый провод пошел на предохранитель (болтался рядом с кнопкой, питание появилось при включении фар ближнего или дальнего), от него на кнопку, от кнопки на ш 2/10 и на задние фонари.
Ш4 / 21 связан с ш21 / 17, почему не понятно. И почему Ш20 тоже не понятно.
Ну есть какие-то аномалии, где отверстие под реле есть исправность ламп К4, а контактов нет, тоесть перемычки не нужны, все подключается напрямую в колодке.
Реле:
K1 — реле времени омывателя заднего стекла
K3 — реле стеклоочистителя
K4 — Реле контрольных ламп (или перемычка, или ничего)
K5 — реле переключения дальнего света Far
K6 — реле Phamp Purifiers
K7 — power реле стеклоподъемников
K8 — Реле включения звука
K9 — включение питания вентилятора мотора охлаждения двигателя мощности вентилятора
K10 — Реле обогрева заднего стекла
K11 — Реле включения ближнего света фар
Выключатели:
1 (8A) прав противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Head Pharmackers (на момент включения).Лелл на очистители фар (Контакты). Выключатель омывателей Phamp
4 (16А) Очистители фар (в рабочем режиме). Очистители фар Bellex (обмотка). Электродвигатель вентилятора отопителя. Электор омывателя шайбы. Задержка мотора очистителя заднего стекла. Время омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла. Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Непрерывная лампа обогрева заднего стекла. Зажигание указателей поворота разгрузочного бокса
5 (8А) и реле выключателя поворота и аварийной сигнализации (в режиме индикации вращения).Лампа указателя постоянного вращения. Задние фонари (световая лампа заднего хода).
6 (8А) Задние фонари (стоп-сигналы). Освещение салона. Электроокна входных дверей. Электростеклоподъемники
7 (8А) Подсветка номерного знака. Популярная лампа. Фонарик для освещения приборов. Лампа постоянного наружного освещения.
8 (16А) Вентилятор охлаждения мотора и реле питания (контакты). Реле звукового сигнала и его включения
9 (8А) Левая фара (габаритный свет). Задний фонарь (габаритный свет)
10 (8А) Правая фара (габаритный свет).Правый задний фонарь (общий свет)
11 (8A) Указатели поворота и реле аварийной сигнализации (в аварийном режиме). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла.
13 (8A) Правая фара (Far Light)
14 (8A) Левая фара (Far Light). Лампа непрерывного включения дальнего света
15 (8A) Левая фара (Middle Light)
16 (8A) Правая фара (Middle Light)
Располагается предохранитель задних противотуманных фар (8a) с таким типом монтажных блоков рядом с их переключателем.
старого образца и нового образца.
Самый популярный блок, поставляемый с EUROPANLEL
второй вариант
Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле их отличаются подключением каких-то цепей, количеством реле (9 штук, нет реле задержки и стойки омывателя заднего стекла или реле стеклоочистителей, или вентилятора), количеством предохранителей на блоке. размеры и сами предохранители маркируются иначе.Разъем sh21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, отремонтировать проще.
Блоки с 9 реле (и первый на фото и второй на фото) бывает 2 типов:
Первый тип блоков с 9 реле: К1 — Реле Фарусиллера
У них:
Вентилятор: На ш5 / 5 плюс подается напрямую, а вентилятор включается подключением его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно перерезать реле.
Габаритные размеры: Пробуксовка с удалением габаритного света было решено поставить 2 предохранителя (F10 и F11), а габариты навесить на них и подсветку, причем питались они только от ш5 / 4, которая шла на кнопку.
Итак: габаритного света не будет.
Сработавший предохранитель был брошен в окна (а это в этих блоках F6), на блок с 11 реле они запитались от предохранителя освещения кабины и стоп-сигналов.
Фарукомитеры: Тоже накормили, но реле включили плюсовую подачу (с кнопки) на ш3 / 16.
Заряд генератора: Ш7 / 9 (по геному) и ш5 / 18 (приборка) подключены все вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: Подключен напрямую без реле, то есть пока держишь рычаг, водитель льет.
Задние туманки
Здесь 2 варианта разводки панели приборов:
— Кнопка с фиксацией: При включении фары прошло питание на ш4 / 8 на предохранитель 1. С него на реле дальнего света и через sh4 / 21 на кнопку. От кнопки на ш3 / 10 до фонарей.
— Кнопка без фиксации: Есть реле заднего туманка, питается от дребезжащего рядом предохранителя (постоянный плюс). Есть «разрешающие» провода от кнопки габаритов и переднего тумана.Реле управляется потоком минуса от кнопки, подает питание на ш3 / 10 на пятнадцатую заднюю.
На авто с е-газом (с 2011 г.), на ш4 / 21 постоянная мощность для электроагрегата. Он контролирует запирание дверей и задние противотуманки. В этом варианте используется кнопка без фиксации.
Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароокомитаторы: Их реле заменило реле вентилятора, поэтому ш3 / 16 (плюс от кнопки) пошло прямо на ш7 / 3 на белье под капотом, в которое входят автомобилисты.А на ш4 / 21 служил постоянный плюс на иммобилайзер (точнее блок электро, есть еще и реле задних туманок) и центральный замок.
Вентилятор: Освобождающий контакт Ш4 / 8 (был плюс от света) и Ш4 / 13 (был плюс от габаритов на высоких и низких торпедах) питаем обмотку, эти контакты идут на проводку инжектора, а они включил релюшку К1, а на ш5 / 5 Плюс на вентилятор запила.
Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда вообще не работает.Надо переподключить, либо поставить перемычку и снять реле.
Остальное тоже как шесть оксидов.
Ну, когда АвтоВАЗ понял, что у людей уже несколько десятков лет ошибка по ошибке вместо первой (потому что они были рядом) стали использовать ш6 / 1, он подключался к переключателю фонарей заднего хода, а на ш 2 / 9 (на семнадцатой связан с Ш21 / 19) оказался плюс сделать иммобилайзер-блок электроагрегата пилота при включении задней трансмиссии. Это в основном на автомобилях с электронной педалью газа.
Реле:
K1 — Реле включения очистителей персонала
OR
K1 — Реле включения вентилятора двигателя (E-gas)
K2 — Реле-указатели работы экскаватора и сигнализации
K3 — Реле очистителя ветрового стекла
K4 — Реле управления контрольными лампами остановки Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
K5 — Реле включения стеклоподъемников
K6 — Реле включения звука
K7 — Реле выхода заднего указателя
K8 — Реле включения дальнего света фар
K9 — Боль Light Relay Phase Light
Автоматические выключатели:
F1 (10A) Головные уборщики (на момент включения).Лелект на очистители фар (Контакты). Включение омывателя фаз
ИЛИ
F1 (20а) реле, лампы и индикатор задних противотуманных фар. Блок управления дверным замком. Двери замка мотора-детей (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ РАДИО И АУКТИВНОЙ ТРЕВОГИ (в режиме тревоги). Лампа Continant и выключатель аварийной сигнализации
F3 (10A) Floof Lighting Salon. Прамп индивидуального освещения салона. Подсветка напольного выключателя. Фонарик поджигает
F4 (20А) Прикуриватель.Облегчение обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.
F5 (20A) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Крышка сигнальная и включение
F6 (30А) Выключатели электростеклоподъемников. Электроизоляция окон. Старшее включение электростеклоподъемников (контакты)
F7 (20A) Электродвигатель вентилятора отопителя. Выборщик омывателя. Электрибор омывателя заднего стекла. Элексипрод очистителя заднего стекла. СВЯЗАННЫЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка).Освещение разгрузочного ящика. Регистраторы фар (в рабочем).
Выключатель и индикатор обогрева заднего стекла (на электронном газе не используется)
F8 (7,5A) Правая противотуманная фара
F9 (7,5A) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Фонарь задний (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Освещение пола. Лампа постоянного наружного освещения.
E-gas — это дополнительно блок управления электропакетом.
F11 (7.5A) Фара правая (габаритный свет).Задний фонарь прямого действия (общий свет)
F12 (7,5 А) Правая фара (средний свет)
F13 (7,5 А) Левая фара (средний свет)
F14 (7,5 А) Левая фара (дальний свет). Непрерывная лампа включения дальнего света фар
F15 (7,5А) Фара правая (дальний свет)
F16 (15А) Пауза включения указателей поворота и аварийной сигнализации (в режиме указателя поворота) (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. ПОДСОЕДИНЕНИЕ ЭЛЕКТРОЭНЕРГИИ Электростеклоподъемники и подогрев сидений (заводские).Сигнал Equile
На усовершенствованном электрическом блоке управления E-gas, выключателе стоп-сигнала, выключателе и индикаторе заднего обогрева воздуха
F17-F20 Запасные предохранители
Монтажный блок ВАЗ 2109 Электромонтажная схема включает в себя все реле и предохранители, отвечающие за питание узлов.
Он объединяет линии электропередач и здесь монтируются все элементы схем распределения тока. Блок представляет собой съемную коробку, на внутренних сторонах заглушек которой установлены реле, предохранители и платы с выводами жгутов проводов.
Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.
Основные сведения о монтажном блоке
В зависимости от года выпуска и типа двигателя схема подключения ВАЗ 2109 собирается в различных вариантах исполнения.
Таким образом, на моделях карбюраторов блочная компоновка представлена в модификациях типа 17.3722. Имеет круглые круглые плавкие предохранители из нетканого материала, которые часто выходят из строя и требуют замены.
В моделях S.Форсунка Двигатель Применено новое оборудование для силового агрегата ВАЗ 2109. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря своей ножевой конструкции плоская поверхность создает большую площадь контакта, и они стали более надежными.
Найти в каталоге Новый агрегат можно обозначить 2114-3722010-60.
Отличие ВАЗ 2109 электрических ходов этих двух блоков:
- в подключении вентилятора охлаждения радиатора;
- маркировка разъема реле и предохранителей;
- отсутствие двух реле.
Маркировка разъемов и предохранителей
В связи с тем, что имеется различие в маркировке компонентов схемы расположения узлов, необходимо точно знать, какой Монтаж Электрошам ВАЗ 2109 наносится на технику.
- года выпуска ВАЗ 2109; Тип двигателя
- ; Тип
- приборной панели; Конфигурация опции
- .
Зная эти исходные данные, можно найти фото схемы на сайте автомобилистов.Точно так же можно работать с интерактивной схемой, которая отображает именно поиск электропроводки.
На этих схемах и указывается маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме были обозначены цифрой 1, то в новом блоке это К1. Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на колодке блока. По схеме определяется зона ответственности каждого продукта.Автомобиль ВАЗ 2109 Электросхем, в монтажный блок которого входят разъемы соединений проводов, эти изделия маркируются буквой ш.
Как не перепутать провода
Многие разноцветные провода не должны вызывать затруднений при поиске неисправностей своими руками. Провода имеют четкий акцент на цвете:
- желтый — габариты;
- красный — стоп-сигнал;
- синий — реверс;
- оранжево-черный — туман.
Осталось только выбрать желаемый цвет провода и проверить его исправность и подключить.
Устранение неисправностей
Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет нужного навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима со стоимостью транспортировки вышедшего в путь автомобиля. Если ремонт производится самостоятельно, инструкцию по ремонту можно найти на видео программ обучения мастеров.
Блок демонтажный
Для снятия, снятия агрегата с места установки необходимо понимать, что это узел энергетического комплекса.Поэтому, отсоединив проводку, необходимо разметить разъемы для последующего сбора.
Открыв капот, обнаруживаем с левой стороны под краем лобового стекла блок, который крепится пластиковыми хомутами. Им нужно взять и освободить ящик. Сверху он прикрыт резиновым чехлом, который сдвигается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.
После этого блок освобождается от двух гаек крепления и поднимается над местом установки, насколько провода тянутся к нему.При отключении проводов оплавил разъемы, чтобы в дальнейшем было легче провести обратную операцию установки.
Блок выстрела Установите на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов. После этого вставляем жучок в щель и выполняем разъем корпуса. Вся схема будет перед вашими глазами. Изучите, сравните с инструкциями, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неполадок требуется помощь специалиста.
Следует найти:
- нарушение в плате;
- неисправен предохранитель;
- связанное реле.
После замены детали, устранения повреждений, блок собирается и устанавливается на место в обратной последовательности. Независимо от типа используемой в электросхеме автомобиля Блоки устанавливаются одинаково.
Характерные неисправности блока
Часто выход из строя происходит из-за заблокированного предохранителя. Найти это легко. Замена будет заменена на такой же предохранитель с такими же текущими параметрами нагрузки.Необходимо выяснить причину срабатывания защиты. Если проблему не устранить, может случиться серьезная поломка.
Если проблема возникла в плате, то это может быть связано с окислением металла на схеме. Если контакты окислились, их можно почистить. Следует убрать предохранители и реле с места установки. Работы по очистке током следует производить осторожно, а при использовании паяльника для восстановления участка предпринимаются все меры по защите платы от случайного повреждения.Заменить блок будет намного проще.
Как работать со схемой электроблока
По входным данным выхода ВАЗ в информационных базах следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля. При этом обычно предусмотрены две схемы. Общий вид всего блока позволяет оценить полное сходство искомой схемы с существующим узлом.
Вторая схема — это разводка внутри блока.Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отследить схему на предметах.
Сборочная единица ВАЗ 2109 предназначена для объединения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, к которой припаяны выводы для соединения с площадками жгутов проводов, установки реле и предохранителей.Ниже представлена принципиальная схема крепления агрегата ВАЗ 2109 тип 17.3722.
На последних моделях применяется навесной агрегат ВАЗ 2109 типа 2114-3722010-60. В этом блоке применяются предохранители плоско-ножевого типа. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.
Замена жгутов электропроводки вилок электропроводки идентична блоку 17.3722. Обозначения предохранителей и защищаемых цепей несколько отличаются.Схема монтажного блока ВАЗ 2109 представлена ниже
На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но они отличаются подключением радиатора.
Ниже показано расположение заглушек монтажного блока.
Ниже приведены характеристики предохранителей и защищаемых цепей. * Номера предохранителей с буквой F относятся к предохранителям сборочной единицы 2114-3 и 22010-60
| Номер предохранителя ‘ | Защищенные цепи |
| 1 (8 А) F9 (7.5 A) | Правая противотуманная фара |
| 2 (8 A) F8 (7,5 A) | Левая противотуманная фара |
| 3 (8 А) F1 (10 А) | Очистители фар (на момент включения). Реле включения очистителя Фары (контакты). Переключающий клапан омывателя Phamp |
| 4 (16 A) F7 (30 A) | Очистители фар (рабочий режим). Реле с очистителями персонала (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель стеклоомывателя.Моторчик очистителя заднего стекла. Реле времени заднего слоя. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения системы охлаждения двигателя электрическая рис. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения значка |
| 5 (8 A) F16 (15 A) | Указатели поворота и реле-прерыватель поворота и сигнальные индикаторы (в режиме индикации вращения). Контрольная лампа указателя поворота. Задние фонари (фонари заднего хода). Реле включения очистителя двигателя и лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Лампа проверки давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «Ситор». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
| 6 (8 A) FB (10 A) | Задние фонари (стоп-сигналы). Планшетное освещение салона |
| 6 (8 A) F6 (30 A) | Электростеклоподъемники передних дверей.Включение стеклоподъемников |
| 7 (8 A) F10 (7,5 A) | Подсветка знаков ссуды. Подкаст лампа. Приборы осветительные лампы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя |
| 8 (16 А) F5 (20 а) | Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты). Звуковой сигнал и реле его включения |
| 9 (8 А) F10 (7,5 А) | Левая фара (общий свет).Фонарь задний левый (габаритный свет) |
| 10 (8 A) F11 (7,5 A) | Правая фара (общий свет). Фонарь задний правый (габаритный свет) |
| 11 (8 A) F2 (10 A) | Указатели поворота и метка сигнального реле (в режиме сигнализации). Контрольная лампа аварийной сигнализации |
| 12 (16 А) F4 (20 А) | Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Сигарета |
| 13 (8 A) F15 (7,5A) | Передняя правая фара (Far Light) |
| 14 (8 А) F14 (7.5 А) | Фара левая (Дальний свет). Контрольная лампа включения дальних фар |
| 15 (8 A) F13 (7,5 A) | Левая фара (средний свет) |
| 16 (8 A) F12 (7,5 A) | Передняя правая фара (средний свет) |
«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите Ctrl + Enter» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»
Одной из причин проблем, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109.Поэтому, чтобы иметь представление, как работают предохранители ВАЗ 2109, нужен каждый водитель, а еще лучше иметь навыки предупреждения такой поломки.
ВАЗ 2109 предохранители функции
Предохранители состоят из двух блоков: один под капотом, другой внутри салона автомобиля под панелью. Назначение любого предохранителя — защита определенного устройства ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти замыкание, и это приведет к поломке одного из устройств.В этом случае весь удар предохранитель принимает на себя.
Цена будет значительно ниже, чем у любого другого устройства, которое он защищает.
Расшифровка предохранителей ВАЗ 2109
| Номер предохранителя | Что отвечает: |
| F9. | Фара противотуманная правая |
| F8. | Левая противотуманная фара |
| F1. | Плеер для флиса |
| F7. | Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, перчаточная лампа, обогреватель и омыватель заднего стекла. |
| F16 | Фонари задние, лампочки индикации поворотов, щетки лобового стекла, датчик уровня тормозной жидкости, генератор. |
| F16 | Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, проем дверцы, контрольная лампа, уровень топлива, залито в бак. |
| F3. | Фары задние, свет в салоне. |
| F6 | Электрические стеклоподъемники |
| F10 | Подсветка номера, осветительных приборов и приборной панели, габаритов, прикуривателя. |
| F5 | Звуковой сигнал |
| F11 | Фонарь задний Gaspel |
| F2. | Чрезвычайная ситуация |
| F4. | Элемент, служащий для обогрева заднего стекла, реле включения этого обогрева, прикуриватель, соединяющий патрон переносной лампы. |
| F15 | Фара сельская |
| F14 | Фара левая |
| F13 | Ближний свет передний левый |
| F12. | Фара средняя правая |
Замена автомобильных предохранителей ВАЗ 2109
Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части моторного отсека, со стороны водителя. Большинство электрических цепей автоматических предохранителей.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При обрыве блока предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности автомобильного устройства.Определить это можно по обрыву или нестабильной работе узла, питающегося электричеством.
В автомобиле ВАЗ 2109 не подлежат защите предохранители:
- Цепи зажигания.
- Генератор (см.).
- Пуск двигателя.
- Реле замка двери.
- По фарам.
Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти.
Совет: всегда нужен комплект с запасными предохранителями, которые при необходимости следует заменить своими руками.
- Каждому из блоков соответствуют только определенные предохранители.
- Значение тока, рассчитанное для предохранителя, указано на его корпусе.
- Для снятия предохранителя с блока необходимо использовать специальный пинцет, закрепленный в блоке.
- А предохранитель захватывается пинцетом и вытаскивается.
- Запасные предохранители устанавливаются перед блоком.
- Замена предохранителя ВАЗ 2109 производится установкой его в разъем разъема и нажатием до фиксации.
- С левой стороны щитков приборов на проводах установлен дополнительный предохранитель, защищающий цепь противотуманных задних фонарей, на ток 8 ампер.
Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после замены на новый.
Заменить предохранители на ВАЗ 2109 можно только на текущую силу тока. В противном случае электрические приборы могут выйти из строя.
На ранних моделях Авто ВАЗ 2109 Блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью.Патроны предохранителей выполняются из пружин, и в месте плохого контакта выделяется много тепла, которое может оплавить корпус блока, из-за чего верх держателей вылетает и они плохо зажимают детали.
Следовательно, необходимо заменить блок предохранителей ВАЗ 2109 старого образца на новый, с вилочными элементами.
Совет: При замене старого блока предохранителей новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае они могут сжечь дорожки на печатной плате, которые проводят ток.
Дополнительно нужно установить датчик на электровентилятор для его включения, в связи с тем, что его контакты рассчитаны на большее значение.
Разборка блока предохранителей Авто ВАЗ 2109
Для работы используется набор драйверов.
Инструкция по выполнению работы:
- Аккумулятор отключен.
- Разобрал в салоне «Бардац».
- Со стороны сиденья пассажира разъединены разъемы жгута проводов.Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
- В роторной части автомобиля снята крышка узла крепления.
- Поворотные кулаки на «10» — это открученные гайки крепления блока предохранителей.
- Устройство поднято, четыре разъема и один сзади отключены.
- Монтажный блок снят.
- Прокладка очищена, как показано на фото.
Ремонт блока с автомобильными предохранителями ВАЗ 2109
Итак:
- Все реле и предохранители извлечены.
Совет: При сборке необходимо следить за тем, чтобы номинальное значение тока соответствовало установленному предохранителю. Установка в лифт реле выполняется с разметкой его места, чтобы не было путаницы при сборке.
- Обнаружен сгоревший след.
- Участок пришел в негодность.
- Окисленные места очищены бензином.
- Припой новый провод.
- Сборка блока осуществляется путем разборки.
Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние является залогом при движении автомобиля по бездорожью. Как это выполнено на автомобиле ВАЗ 2109, это хорошо видно на видео.
Распиновка монтажных блоков автомобилей ВАЗ.Монтажный блок Распиновка блока предохранителей ваз 2109
Блок предохранителей двух типов, старый и новый, устанавливаются на все карбюраторные автомобили семейства Самара 1 и части карбюраторных автомобилей семейства Самара 2 (ВАЗ 2113 — 2115). Эти устройства еще называют монтажными блоками. Они сердце электриков автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока также управляются реле сильноточных и дополнительных цепей — стартер, противотуманные фары, подогрев сидений и другие.Место установки обоих блоков одинаковое, разница в небольших размерах, разных разъемах и разном расположении элементов и разной конструкции корпуса.
Отличия монтажных блоков предохранителей ВАЗ
Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного агрегата с каталожным номером 2114-3722010-60 — худшая защита от влаги, из-за чего ресурс устройства в несколько раз ниже.
Ведь монтажный блок находится в нише моторного отсека, куда часто попадает дождевая вода или омывающая жидкость. В новом монтажном блоке нет омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.
Еще одно отличие — в новой модели монтажного блока использован предохранитель другого типа, более устойчивый к влаге. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели.Если по какой-то причине вы не можете прочитать текст на обложке, удалите его и сравните блоки с фотографиями из этой статьи.
Неисправности и блок-схемы
Несмотря на некоторые отличия, неисправности всех моделей таких блоков одинаковы:
- контактное окисление;
- короткое замыкание из-за загрязнения.
Оказавшись внутри корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая в конечном итоге распространяется по нижней или верхней части монтажной пластины.Неисправности монтажного блока часто очень похожи на поломки других электросистем автомобиля, поэтому точно определить причину можно только после демонтажа и вскрытия блока.
Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:
- или произвольный режим включения / выключения / переключения;
- проблемы с магнитолой;
- периодически пропадает зажигание;
- нечеткая работа дворников или мойщиков;
- нечеткое срабатывание звукового сигнала;
- неправильная или нечеткая работа указателей поворота.
Видео — Короткое замыкание
Как снять и установить предохранители монтажного блока ВАЗ
Базовые процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок, выполните следующие действия:
- Снимите отрицательную клемму аккумуляторной батареи.
- Откручиваем две гайки по бокам блока (он находится на водительской стороне моторного отсека вверху).
- Поднимите блок как можно дальше и вытащите все разъемы снизу.
- Устанавливать в обратном порядке. Сначала вставьте все разъемы, затем затяните гайки.
Как разобрать и собрать
Перед разборкой монтажного блока распечатайте фото или схему установки предохранителей и реле, а также отметьте или запишите, какие реле установлены, потому что описание детали, которое присутствует на внутренней стороне обложки не всегда помогает.
- Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждой стороны, на новой модели отстегните по две защелки с каждой колодки.
- Снимите все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытаскивать предохранители, он находится рядом с реле указателя поворота.
- После этого откручиваем винты, соединяющие обе половинки корпуса.
На большинстве блоков старых моделей сверху устанавливаются саморезы. Самое новое ниже. Но бывает и наоборот, потому что АвтоВАЗ производит не только блоки. Используйте тонкую отвертку с плоским лезвием, чтобы отсоединить обе половины корпуса.Если не получается отсоединить, обязательно открутите все винты и попробуйте вставить отвертку в другое место. Открыв корпус, снимите печатную плату с установленными на ней разъемами. Собирать в обратном порядке. Сначала установите плату на крепления одной половины корпуса, затем наденьте вторую половину и аккуратно сожмите их, чтобы они соединились. Если не получается соединить половинки корпуса, разберите их и убедитесь, что печатная плата находится на месте, а затем соберите заново.Затем закрепите половинки корпуса саморезами.
Как отремонтировать
Тщательно осмотрите дорожки печатной платы. Если где-то между дорожками вы обнаружили грязь, смочите ее жидкостью для снятия лака и кисточкой. Следите, чтобы лак не растворял кисть. После удаления всей грязи тщательно протрите гусеницы спиртом и просушите сжатым воздухом. Выполните эту операцию с обеих сторон печатной платы. Осмотрите все разъемы.
При обнаружении грязи или окисления замените их.Если у вас нет для этого необходимых знаний, инструментов или запасных частей, обратитесь к электрику. Не опрыскивайте разъемы чистящими средствами для контактов; вполне вероятно, что некоторые контакты не удастся почистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослабли. Если печатную плату невозможно отремонтировать, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что он подходит для вашего агрегата, для чего сравните каталожный номер вашего агрегата и того, для которого предназначена плата.
Большинство электрических цепей имеют предохранители. Электродвигатели мотор-редукторов (дворники, дворники заднего стекла (ВАЗ-2108, -2109), фары — при наличии) защищены многоразовыми автоматическими биметаллическими предохранителями. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с сердечником меньшего размера (1 мм2). Цепь заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены.Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.
Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.
Монтажный блок предохранителей 2114-3722010-18
| Реле / предохранитель № | Расшифровка |
| K1 | |
| К2 | |
| K3 | Реле стеклоочистителя |
| К4 | |
| K5 | |
| K6 | |
| K7 | |
| K8 | |
| K9 | |
| F1-F16 | Предохранители |
Монтажный блок предохранителя 2114-3722010-60
| Реле / предохранитель No. | Расшифровка |
| K1 | Реле стеклоочистителя фар |
| K2 | Реле указателя поворота |
| К3 | |
| K4 | Реле контроля исправности ламп стоп-сигнала и габаритных огней |
| K5 | Реле стеклоподъемника |
| K6 | Звуковые реле |
| K7 | Реле электрического обогрева заднего стекла |
| K8 | Реле дальнего света фар |
| K9 | Реле ближнего света фар |
| F1-F16 | Предохранители |
| F1-F20 | Запасные предохранители |
Блок предохранителей 17.3722
| Реле / предохранитель № | Расшифровка |
| 1 (K6) | Реле стеклоочистителя фар |
| 2 (К1) | |
| 3 (K2) | Реле указателя поворота |
| 4 (K3) | Реле стеклоочистителя |
| 5 | Контактные перемычки вместо реле контроля исправности лампы |
| 6 (К10) | |
| 7 | Запасной предохранитель |
| 8 (K5) | Реле дальнего света фар |
| 9 (K11) | Реле ближнего света фар |
| 10 | Предохранитель |
| 11 (К9) | |
| 12 (К8) |
Расшифровка предохранителей монтажного блока ВАЗ 2109, 2108, 21099
F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.
Цифры с 1 по 16 — монтажный блок старого образца 17.3722
| N предохранитель | Расшифровка |
| 1 (8 A), F9 (7,5 A) | Правая противотуманная фара |
| 2 (8 A), F8 (7,5 A) | Левая противотуманная фара |
| 3 (8 А), F1 (10 А) | Очистители фар (на момент включения). Реле стеклоочистителей фар (контакты).Клапан омывателя фар |
| 4 (16 А), F7 (30 А) | Очистители фар (в рабочем режиме). Реле стеклоочистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печи Электродвигатель омывателя окон. Редуктор электродвигателя очистителя заднего стекла. Таймер омывателя заднего стекла. Клапаны омывателей лобового и заднего окон. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика |
| 5 (8 А), F16 (15 А) | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа Задние фонари (лампы заднего хода). Мотор-редуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОП». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр |
| 6 (8 А), F3 (10 А) | Задние фонари (стоп-сигналы). Внутреннее освещение |
| 6 (8 А), F6 (30 А) | Электростеклоподъемники передних дверей. Реле стеклоподъемника |
| 7 (8 А), F10 (7.5 А) | Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Табло подсветки рычагов обогревателя. Лампа прикуривателя |
| 8 (16 А), F5 (20 А) | Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения |
| 9 (8 А), F10 (7,5 А) | Левая фара (габаритный свет). Фонарь задний левый (габаритный свет) |
| 10 (8 А), F11 (7,5 А) | Фара правая (просвет се). Фонарь задний правый (габаритный свет) |
| 11 (8 A), F2 (10 A) | Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации). Сигнальная лампа |
| 12 (16 А), F4 (20 А) | Обогрев заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.Прикуриватель |
| 13 (8 A), F15 (7,5 A) | Правая фара (дальний свет) |
| 14 (8 А), F14 (7,5) | Левая фара (дальний свет). Контрольная лампа дальнего света фар |
| 15 (8 А), F13 (7,5 А) | Левая фара (ближний свет) |
| 16 (8 A), F12 (7,5 A) | Правая фара (ближний свет) |
Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)
(внешняя цифра в обозначении конца провода — это номер блока, а внутренняя цифра — условный номер вилки)
| Номер реле / предохранителя | Расшифровка |
| K1 | Таймер омывателя заднего стекла |
| K2 | Реле указателя поворота |
| K3 | Реле стеклоочистителя |
| K4 | Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) |
| K5 | Реле дальнего света фар |
| K6 | Реле стеклоочистителя фар |
| K7 | Реле стеклоподъемника |
| K8 | Реле звукового сигнала |
| K9 | Реле вентилятора охлаждения двигателя |
| K10 | Реле обогрева заднего стекла |
| K11 | Реле ближнего света фар |
Схема крепления блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)
| Реле / предохранитель No. | Расшифровка |
| K1 | Реле стеклоочистителя фар |
| K2 | Реле указателя поворота |
| K3 | Реле стеклоочистителя |
| K4 | Реле исправности ламп |
| K5 | Реле стеклоподъемника |
| K6 | Звуковые реле |
| K7 | Реле обогрева заднего стекла |
| K8 | Реле дальнего света фар |
| K9 | Реле ближнего света фар |
| F1-F20 | Предохранители |
Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в салоне:
Ш9 — колодка, подключаемая к заднему жгуту проводов;
Ш1-Ш4 — колодки, подключаемые к жгуту проводов панели приборов.
Слаженная работа автомобиля обеспечивается множеством сложных механизмов и узлов.
Для правильной работы всей системы автомобиля используется электричество.
Для защиты электросистемы от перегрузки используются предохранители. Все предохранители объединены в один монтажный блок. Блок предохранителей электрической цепи ВАЗ 2109 представляет собой небольшую печатную плату
с комплектом предохранителей.
Базовые знания блока на ВАЗ 2109
- Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом. Блок предохранителей электрической цепи Ваз 2109
- выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. На них по-разному обозначены реле, используются разные типы предохранителей и соответственно разъемы для них разные.
Устройство старого предохранителя, блок-схема
Монтажный блок 17.3722 старого выпуска состоит из двух компонентов.Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с контактными площадками. Второй — установка реле и предохранителей.
Ниже расшифровка маркировки.
Реле
- К1 — отвечает за мытье стекла сзади.
- К2 — поворотники и аварийка.
- К3 — дворник.
- К5 — дальний свет фар.
- К6 — очиститель фар.
- К8 — отвечает за сигнал.
- К9 — включение вентилятора в системе охлаждения двигателя.
- К10 — отвечает за обогрев заднего стекла.
- К11 — фары ближнего света.
Структура схемы нового блока
- К1 — очиститель фар.
- К2 — прерыватель поворотников и аварийка.
- К3 — очиститель лобового стекла.
- К4 — контроль исправности лампочек.
- К5 — отвечает за окно.
- K6 — звуковой сигнал.
- К7 — обогрев заднего стекла.
- К8 — дальний свет.
- К9 — ближний свет.
Автоматические выключатели
Для различения розеток предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что данный тип является предназначен для защиты от
токов короткого замыкания.
Ваз 2109 обозначена таким образом.
- F1 — очистители фар. Используйте предохранитель (10А).
- F2 — повороты и аварийный свет (10А).
- F3 — задние стоп-сигналы и лампа освещения салона (10А).
- F4 — подогрев стекла и прикуривателя (20А).
- F5 — вентилятор сигнала и охлаждения (20А).
- F6 — электростеклоподъемники на передних дверях (30А).
- F7 — очиститель фар (при работе) и вентилятор отопления (30А).
- F8 — противотуманка L (7,5А).
- F9 — противотуманки П (7,5А).
- F10 — лампа освещения приборной панели, лампа моторного отсека и лампа освещения салона (7.5А).
- F11 — правильные габариты и фара (7,5А).
- F12 — фары ближнего света П (10А).
- F13 — фара ближнего света L (7,5А).
- F14 — фара дальнего света L и контрольная лампа включения этих фар (7,5А).
- F15 — дальний свет фар П (7,5А).
- F16 — витки (15А).
Инструкции по замене предохранителя
Если в машине есть проблема с каким-либо электроприбором, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи.Если проблема именно в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.
Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.
Меры предосторожности
В случае поломки и последующего ремонта необходимо соблюдать осторожность.
- При ремонте автомобильного электрооборудования обязательно отключите провод
от минусовой клеммы аккумуляторной батареи. - Чтобы заменить предохранители, следуйте маркировке. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
- Так же нельзя закоротить провода, проверить схему на наличие искры,
это повлечет перегорания токового тракта. - Если есть необходимость снять блок, то использовать для этого отвертку по металлу
нельзя.Это может привести к тому, что реле замкнется и так же перегорит.
дорожек, что приведет к выходу из строя всей платы.
Важные моменты
Если у вас неисправна электрическая схема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения. через реле.
Игнорируя это, пути, по которым течет ток, выгорят.Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.
Какие могут быть проблемы с цепями предохранителей
Проблем с электросхемой ВАЗ 21093 может быть несколько.
- Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать.Но можно и без этого разобраться.
- Вся процедура выполняется аккуратно и без спешки.
- Отсоедините все имеющиеся предохранители и реле.
- Снимите саму плату. Далее либо замените, либо почистите старый.
- Тщательно очистите дорожки растворителем, просто делайте все
предельно аккуратно и осторожно, так как живые дорожки
легко могут повредить, а если вы повредите их, вам придется припаять. - Соберите в обратном порядке. Электросхема ВАЗ 21093
- готова к выполнению своих функций.
Различные неисправности в работе электросистемы — проблема, знакомая практически всем автовладельцам. Конечно, можно воспользоваться услугами специализированных сервисных центров или СТО, но такое решение влечет за собой серьезные финансовые вложения. Именно поэтому сегодня мы поговорим о том, как отремонтировать блок предохранителей ВАЗ 2109 своими силами.
Основные неисправности и решения
Несмотря на то, что блок предохранителей для разных типов двигателей (инжекторных или работающих с карбюратором) имеет некоторые отличия, их поломки абсолютно схожи и зачастую не такие сложные, как может показаться на первый взгляд.Справиться с ними вполне по силам даже тому, кто совсем недавно стал владельцем автомобиля. Итак, наиболее частые ситуации:
- Перегорел предохранитель (например, тот, который отвечает за карбюратор и его работоспособность) — решение проблемы здесь заключается в замене вышедшей из строя детали на новую. Процедура эта довольно простая, главное следовать пошаговой инструкции, подготовленной производителем;
- Проблемы с реле — если замена предохранителей не дала желаемого эффекта, реле следует проверить.Если возникнут проблемы, вам просто необходимо установить новый элемент, так как такая работа не займет много времени;
- Неисправные токопроводящие дорожки — одна из самых серьезных неисправностей, которую довольно проблематично обнаружить. Лучше доверить ее решение опытным электрикам, так как непрофессиональный подход может вывести из строя весь блок предохранителей;
- Нарушение целостности контактов — в большинстве случаев замена комплектующих не потребуется. Достаточно очистить их от грязи и все будет в порядке.Однако при обрыве контакта выход из ситуации только один — замена блока.
Замена блока предохранителей
Как видите, несмотря на то, что с большинством поломок можно справиться самостоятельно, без вмешательства дорогостоящих специалистов, в некоторых ситуациях ремонт не способен дать желаемый эффект и восстановить работу агрегата. В этом случае следует просто заменить его на новый образец. Давайте посмотрим, как это сделать пошагово:
- Открываем капот, отсоединяем минусовую клемму от верхней защитной крышки, отламывая удерживающие ее пластиковые фиксаторы;
- Снимаем резиновый кожух блока с проводами, затем отсоединяем вилку, которая находится в его задней части, и отсоединяем сам блок;
- Торцевым ключом откручиваем две крепежные гайки, соединяющие агрегат с корпусом.Поднимите блок на максимально возможную высоту, чтобы все остальные штекеры были видны снизу, и последовательно их отсоедините;
- Вытаскиваем блок. На этом процедуру демонтажа можно считать завершенной;
- Заменяем блок на новый образец и устанавливаем на место, выполняя установку в обратной последовательности. На этом этапе следует быть особенно осторожным — вилки питания следует подключать именно так, как они были расположены ранее.
Обобщить
Как вы сами убедились, схема ремонта блока предохранителей и его замена не представляет особой сложности.Здесь очень важно не спешить, быть внимательными и терпеливыми, а также точно следовать рекомендациям, которые предлагает производитель. Ваши старания будут вознаграждены не только удачным решением проблемы, но и значительной финансовой экономией.
Давно мучаюсь со старым блоком … и глухой, и вся бытовая техника вырублена и тд и тп. А недавно — поездка в далекую местность … Разобрал блок в заранее, проверил гусеницы, почистил контакты, собрал, проверил — все нормально, даже дворники получили 3 рабочих положения))) И поехали.Шел сильный дождь, скорость 140, салон полный и крутой спуск, всю дорогу и вдруг дворники замерзают в одном положении … Я в ах.е))) Слава богу все обошлось — пошло вниз в аварийку и пошла направо. Тыкал в провода — заработало! Приехали нормально. Едем обратно — не работает панель приборов, поворотники, стеклоподъемники, вентиляторы … Помучал час — снова нял блок, все убрано и норм. как ни в чем не бывало … После этого решил поменять блок… Взял у знакомого монтажный блок типа 2114–3722010–60.
Отличия старого от нового — вентилятор системы охлаждения двигателя постоянно работает (нет реле)
старый блок
новый блок (без реле вентилятора)
После долгих поисков нормальной схемы подключения реле, вот этот бросился в глаза, решил сделать …
Из переделок: изолируем черный и белый провод от датчика вентилятора (он нам не нужен), провод черной массы изолируем от штекера ответный поклоннику.Толстые провода должны быть такой же толщины, как провода вентилятора. Стрелка — нужно подключить провод от реле к клемме, идущей к вентиляторному блоку.
ВСЕ ТЕРМИНАЛЫ ДОЛЖНЫ БЫТЬ ИЗОЛИРОВАНЫ. Можно использовать изоленту, а можно клеммы воткнуть в колодки, тогда клеммы должны быть с зажимами.
В каждом вагоне есть блок, в котором собраны предохранители разных устройств. Чтобы все это не случайно расположилось на кузове автомобиля, мы специально создали пластиковый блок с крышкой, в котором аккуратно и с обозначениями были предохранители.
Схемы
ПредохранительА — это устройство, которое защищает, в данном случае, любое электронное устройство от возгорания, короткого замыкания. Предохранители устанавливаются так, что они при коротком замыкании сгорают быстрее, чем устройство, которое они защищают. Таким образом, электрический ток прерывается и не течет к устройству, если предохранитель перегорел.
«Девятки», то есть ВАЗ 2109 бывают двух типов:
Блок предохранителей с кодом 17.3722 устанавливался на автомобили данной модели до 1998 года.Внутри блока находится инженерная плата, к которой припаиваются контакты проводки, реле и предохранители.
Если, то причина в предохранителе или в цепи провода.
Блок предохранителей с маркировкой 2114-3722010-60 был установлен на 2109 спустя 98 лет. В этом агрегате уже начали применяться предохранители.
Блок предохранителей карбюраторного и инжекторного двигателей ВАЗ 2109 ничем не отличается. Разделение происходит только до и после 98 лет.
Аналогично расположен БП.Он находится под капотом, слева под лобовым стеклом.
Чем отличаются блоки предохранителей старого и нового на 2109?
Отличия заключаются в следующем:
- Обозначение.
- Номинальная мощность.
- В новом блоке предохранителей нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения.
Старый блок
| Номер предохранителя: | Сила тока: | Что он защищает: |
| F1 | 10A | Резервный предохранитель |
| F2 | 10A | Индикаторы поворотников, выключатель аварийной сигнализации (при горит аварийной лампе), сигнальная лампа |
| F3 | 10A | Задние фонари, стоп-сигнал, освещение салона |
| F4 | 20A | Обогрев заднего стекла, контакты включения обогрева заднего стекла, гнездо для переноски, прикуриватель |
| F5 | 20A | Звуковой сигнал (клаксон), выключатель клаксона |
| F6 | 30A | Резервный предохранитель |
| F7 | 30A | Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле электровентилятора радиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, лампа освещения вещевого ящика |
| F8 | 7.5А | Резервный предохранитель |
| F9 | 7.5A | Резервный предохранитель |
| F10 | 7.5A | Фонарь левый габаритный |
| F11 | 7.5A | Фонарь габаритный правый |
| F12 | 7.5A | Ближний свет правый |
| F13 | 7.5A | Левая фара ближнего света |
| F14 | 7.5A | Левая фара дальнего света, контрольная лампа дальнего света |
| F15 | Правая фара дальнего света | |
| F16 | 15A | Реле-прерыватель указателей поворота и аварийного света (с включенными указателями поворота), контрольная лампа, задние фонари заднего хода, мотор-редуктор и выключатель стеклоочистителя, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива , контрольная лампа резерва топлива, вольтметр |
Блок предохранителей 17.3722
Реле
В таблице приводим номера реле и их функции:
| Номер реле | Функции |
| 1 | Производительность чистящих элементов передней оптики |
| 2 | Омыватель заднего стекла Производительность двигателя |
| 3 | Защита от поломки лампы поворотных сигналов и световой сигнализации |
| 4 | Защита от выхода из строя электродвигателя стеклоочистителя |
| 5 | Позволяет определить характеристики лампы |
| 6 | Защита от перенапряжения заднего стекла |
| 8 | Основные фары |
| 9 | Фара ближнего света |
| 11 | Отвечает за работу вентилятора охлаждения двигателя.Если это реле выйдет из строя, двигатель может перегреться. |
| 12 | Звуковой сигнал |
Блок предохранителей новый
В таблице приведены обозначения предохранителей, что они защищают и на какой ток они рассчитаны:
| Номер предохранителя | Номинальный ток | Функции |
| 1. | 8A | Резервный предохранитель |
| 2. | 8A | Резервный предохранитель |
| 3. | 8A | Резервный предохранитель |
| 4. | 16A | Катушка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки |
| 5. | 3A | Выключатель аварийного освещения в режиме поворотного указателя поворота, прерыватель поворотного сигнала, переключатель указателей поворота, лампа указателя поворота, лампа указателя поворота, переключатель оптики заднего хода, лампа заднего хода, тахометр, вольтметр, указатель уровня газа, датчик уровня газа, лампа указателя уровня газа , индикатор температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного тормоза, выключатель гидравлической системы тормозов, ручной выключатель и тормоза |
| 6. | 8A | Выключатель и лампочки стоп-сигнала, внутреннее освещение |
| 7. | 8A | Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, лампа освещения бардачка, выключатель и лампа подсветки панели приборов |
| 8. | 16A | Звуковой сигнал, выключатель звукового сигнала, электродвигатель вентилятора радиатора |
| 9. | 8A | Габаритные размеры левой лампы, габариты левой лампы сзади |
| 10. | 8A | Правая лампа, правая лампа, выключатель правой противотуманной фары, контрольная лампа противотуманных фар |
| 11. | 8A | Контрольный выключатель и прерыватель, контрольные лампы, контрольная лампа в аварийном режиме |
| 12. | 16A | Гнездо прикуривателя для переноски лампы |
| 13. | 8A | Дальний свет правая фара |
| 14. | 8A | Дальний свет левой фары, контрольная лампа дальней оптики |
| 15. | 8A | Ближний свет передняя правая фара |
| 16. | 8A | Ближний свет левой фары |
Реле
В таблице ниже представлена распиновка блока предохранителей нового образца 2109:
| Обозначение реле | Чем он занимается: |
| K1 | Без него не работает мотор омывателя заднего стекла |
| К2 | Ответственный за работу поворотников и световой сигнализации |
| K3 | Обеспечивает работу стеклоочистителя |
| К4 | Защищает стоп-сигналы и габариты автомобиля |
| K5 | Обеспечивает дальний свет |
| K6 | Гарантирует работу омывателя оптики |
| K7 | Защищает электродвигатель стеклоподъемника, если он установлен на автомобиле |
| K8 | Звуковой сигнал или просто клаксон |
| K9 | Защищает от перенапряжения на вентилятор охлаждения двигателя |
| K11 | Ответственный за работу обогревателя заднего стекла |
| K12 | Обеспечивает ближний свет фар |
Снятие и замена
Если какое-либо устройство не работает, первое, что нужно сделать, это поискать причину самым легким действием, а это осмотр предохранителя.То есть сначала ищем нужный предохранитель, который отвечает за конкретное устройство, потом проверяем, исправен или сгорел.
Как заменить предохранитель:
- Открыть капот, отсоединить массу аккумулятора (-).
- Открытый блок питания.
- На внутренней стороне крышки блока указано, где и какой предохранитель находится.
- Снимите предохранитель.
- Поставьте новый и проверьте.
Видео
Сборка блока предохранителей ВАЗ 2109.
Как снять блок питания.
Как паять блок-схему предохранителя.
Слаженная работа автомобиля обеспечивается множеством сложных механизмов и узлов.
Для правильной работы всей системы автомобиля используется электричество.
Для защиты электросистемы от перегрузки используются предохранители. Все предохранители объединены в один монтажный блок. Блок предохранителей электрической цепи ВАЗ 2109 представляет собой небольшую печатную плату
с комплектом предохранителей.
Базовые знания блока на ВАЗ 2109
- Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом. Блок предохранителей электрической цепи Ваз 2109
- выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. На них по-разному обозначены реле, используются разные типы предохранителей и соответственно разъемы для них разные.
Устройство старого предохранителя, блок-схема
Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с контактными площадками. Второй — установка реле и предохранителей.
Ниже расшифровка маркировки.
Реле
- К1 — отвечает за мытье стекла сзади.
- К2 — поворотники и аварийка.
- К3 — дворник.
- К5 — дальний свет фар.
- К6 — очиститель фар.
- К8 — отвечает за сигнал.
- К9 — включение вентилятора в системе охлаждения двигателя.
- К10 — отвечает за обогрев заднего стекла.
- К11 — фары ближнего света.
Структура схемы нового блока
- К1 — очиститель фар.
- К2 — прерыватель поворотников и аварийка.
- К3 — очиститель лобового стекла.
- К4 — контроль исправности лампочек.
- К5 — отвечает за окно.
- K6 — звуковой сигнал.
- К7 — обогрев заднего стекла.
- К8 — дальний свет.
- К9 — ближний свет.
Автоматические выключатели
Для различения розеток предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что данный тип является предназначен для защиты от
токов короткого замыкания.
Ваз 2109 обозначена таким образом.
- F1 — очистители фар. Используйте предохранитель (10А).
- F2 — повороты и аварийный свет (10А).
- F3 — задние стоп-сигналы и лампа освещения салона (10А).
- F4 — подогрев стекла и прикуривателя (20А).
- F5 — вентилятор сигнала и охлаждения (20А).
- F6 — электростеклоподъемники на передних дверях (30А).
- F7 — очиститель фар (при работе) и вентилятор отопления (30А).
- F8 — противотуманка L (7,5А).
- F9 — противотуманки П (7,5А).
- F10 — лампа освещения приборной панели, лампа моторного отсека и лампа освещения салона (7,5А).
- F11 — правильные габариты и фара (7,5А).
- F12 — фары ближнего света П (10А).
- F13 — фара ближнего света L (7,5А).
- F14 — фара дальнего света L и контрольная лампа включения этих фар (7,5А).
- F15 — дальний свет фар П (7,5А).
- F16 — витки (15А).
Инструкции по замене предохранителя
Если в машине есть проблема с каким-либо электроприбором, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.
Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями.К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.
Меры предосторожности
В случае поломки и последующего ремонта необходимо соблюдать осторожность.
- При ремонте автомобильного электрооборудования обязательно отключите провод
от минусовой клеммы аккумуляторной батареи. - Чтобы заменить предохранители, следуйте маркировке. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
- Так же нельзя закоротить провода, проверить схему на наличие искры,
это повлечет перегорания токового тракта. - Если есть необходимость снять блок, то использовать для этого отвертку по металлу
нельзя. Это может привести к тому, что реле замкнется и так же перегорит.
дорожек, что приведет к выходу из строя всей платы.
Важные моменты
Если у вас неисправна электрическая схема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения. через реле.
Игнорируя это, пути, по которым течет ток, выгорят. Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.
Какие могут быть проблемы с цепями предохранителей
Проблем с электросхемой ВАЗ 21093 может быть несколько.
- Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно.Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без этого разобраться.
- Вся процедура выполняется аккуратно и без спешки.
- Отсоедините все имеющиеся предохранители и реле.
- Снимите саму плату. Далее либо замените, либо почистите старый.
- Тщательно очистите дорожки растворителем, просто делайте все
предельно аккуратно и осторожно, так как живые дорожки
легко могут повредить, а если вы повредите их, вам придется припаять. - Соберите в обратном порядке. Электросхема ВАЗ 21093
- готова к выполнению своих функций.
Вельт Авто Митино.
Предохранители ваз 2106 схема обозначения. Реле заряда аккумулятора
На автомобилях ВАЗ-2106 применялись предохранители старого образца, цилиндрические. Они защищают электрические цепи, но конструкция имеет множество недостатков. Расположение блока предохранителей удачное — рядом с левой ногой водителя, вдали от влаги и прямых солнечных лучей. Если сравнивать с ВАЗ-2109, который расположен в моторном отсеке, то преимущество шестерки очевидно.Каждому владельцу ВАЗ-2106 необходимо знать, какой предохранитель защищает ту или иную цепь.
Назначение предохранителей основного блока
На основном (верхнем) и вторичном (нижнем) предохранителях расположены:
- F1, рассчитанный на максимальный ток 16 А, необходим для защиты питания прикуривателя схемы, звуковой сигнал, освещение салона, часы, стоп-сигнал, световое оповещение об открытых дверях.
- F2, рабочий ток 8 А, позволяет защитить цепь стеклоочистителя и его реле, электродвигатель омывателя и отопитель.
- F3, 8 Ампер, защищает цепь питания левой фары дальнего света и лампы для контроля ее включения.
- F4, ток 8 А, правая фара (дальняя).
- F5, F6, 8 Ампер — левая и правая фара (ближний свет) соответственно.
- F7 — габаритные огни (правый задний и левый передний), свет в багажном отделении, номерной фонарь, комбинация приборов, прикуриватель. Номинальный ток 8 А.
- F8 — габаритные огни (левый задний и правый передний), лампы под капотом и регулятор на панели приборов.
- F9 — предназначен для защиты цепей питания указателей давления масла, температуры жидкости, уровня резерва. От него снимается контрольная лампа, сигнализирующая о включении ручного тормоза, а также об аварийном уровне тормозной жидкости, отсутствии заряда аккумулятора, закрытии воздушной заслонки. Электромагнитный клапан ХХ, тахометр, освещение бардачка, реле обогревателя заднего стекла также питаются от этого предохранителя.
- Через предохранитель F10 питание поступает на регулятор напряжения. Номинал — 8 Ампер.
- F11, F12, F13 — режим ожидания.
Дополнительный блок предохранителей
- F14 — предохранитель для защиты силовой цепи обогревателя заднего стекла. Номинальный рабочий ток 16 А.
- F15 — электродвигатель охлаждения радиатора охлаждения. Ток 16 А.
- F16 — Сигнализация и указатели поворота.
При подключении нового блока обязательно использовать схему предохранителя ВАЗ-2106. Это не перепутает элементы.
Реле стеклоочистителя и предохранитель
Предохранители ВАЗ-2106 защищают силовые цепи, управляя электромагнитными реле.Одно из основных — реле стеклоочистителей, питаемое от предохранителя F2. С его помощью дворники работают не постоянно, а с перебоями. Управлять слаботочными цепями намного эффективнее, чем силовыми. Реле находится под приборной панелью с левой стороны автомобиля. Замена производится в следующем порядке:
- Снимите уплотнитель на фланце распорки водительской двери.
- Подденьте обивку и снимите ее.
- Снимите держатели, установленные сбоку. Держатели необходимо устанавливать при установке новых.
- Загнуть звукоизоляцию.
- Отсоедините колодку с релейными проводами от главного жгута. Разъем находится в нижней части приборной панели.
- Откручиваем два винта, которыми корпус реле крепится к корпусу.
После снятия старого реле установите на его место новое. Работа выполняется в обратном порядке. Если замена предохранителей ВАЗ-2106, отвечающих за работу дворников, не помогла, обязательно проверьте целостность проводов и реле.
Указатели поворота и аварийный свет
В автомобиле есть один недостаток — предохранители ВАЗ-2106 расположены в салоне, а реле разбросаны по моторному отсеку. Прерыватель, отвечающий за работу указателей поворота, расположен на перегородке в моторном отсеке напротив панели приборов. Основные поломки сигнализации:
- F16 Проверить мультиметром, при необходимости заменить.
- Частое включение контрольной лампы свидетельствует о неисправности одного из повторителей или индикаторов.
- Выход из строя реле приводит к полному отказу системы оповещения.
- Кнопка аварийной сигнализации не дает загораться индикаторам.
Для замены необходимо снять панель приборов, затем открутить гайку с головкой на 10. После этого отсоединить колодку проводов и снять реле. Установите новый в обратном порядке.
Фара дальнего света
Для включения дальнего и ближнего света используются два реле, которые установлены в моторном отсеке над правым крылом.Снимаются реле очень просто — достаточно отсоединить от него все провода и отверткой Phillips открутить саморез. Вместе с кронштейном кончик заземляющего провода крепится к корпусу саморезом.
Обязательно отметьте расположение проводов, прежде чем отсоединять их от электромагнитного реле. Можно отключать по одному проводу за раз, сразу устанавливать на новое реле. Процедура замены проста, поэтому вы можете выполнить ее за несколько минут.Если на реле не поступает напряжение, значит, нужно поменять плавкие вставки. В цепи предохранителей ВАЗ-2106 элементы F3-F7 используются для защиты цепей питания ламп ближнего и дальнего света.
Реле заряда аккумулятора
Это реле находится в моторном отсеке над правым крылом. С его помощью в приборной панели включается лампа при появлении пробоя в цепи зарядки аккумулятора. При включении зажигания эта лампа горит (не заряжается). Как только двигатель запустится, лампа должна погаснуть (если цепь заряда исправна).В случае неисправности лампа будет гореть ярко или в полусвет.
Для замены необходимо открутить винты крепления электромагнитного реле к корпусу. Под одним из глаз — массовая проволока. Желательно по одному отсоединять провода, сразу ставить на новое реле. Установка нового элемента происходит в обратном порядке. Если на электромагнитное реле не подается питание, то нужно искать неисправность в предохранителе F9. О том, какими предохранителями на ВАЗ-2106 защищают те или иные цепи, было рассказано в начале.
Недостатки блока предохранителей старого образца
Владельцы шестерки знают, насколько неудобны контакты, в которые зажимаются предохранители. Очень часто при наезде на неровности выпадают элементы. Куда лучше смотрятся блоки с предохранителями евро. Самое главное, что такие плавкие вставки есть у каждого, в любом магазине, поэтому при необходимости можно быстро найти замену.
Старайтесь использовать только предохранители. Вы не можете ставить ошибки на их место (а старый блок позволяет это делать).Например, монета достоинством 2 рубля легко служит запалом. Ставить просто опасно — блок предохранителей горит даром. Это говорит о том, что в силовой цепи произошло короткое замыкание или превышена допустимая нагрузка. Установка жучков может вызвать возгорание проводов.
Установка нового блока
Для использования предохранителей нового типа на ВАЗ-2106 необходимо установить новый блок вместо старого. Сделайте это легко, просто следуйте советам.
Порядок следующий:
- Отсоедините отрицательный провод от аккумуляторной батареи.
- Осторожно откручиваем старый блок ключом на 10. Не отсоединяем провода.
- Снимите блок.
- Установите провода и перемычки согласно схеме.
- Обратите внимание, что перемычки устанавливаются только на те провода, которые идут из подкапотного пространства под напряжением.
- Между выводами устанавливаются перемычки: 3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13.
- После этого поочередно снимаем провода со старого блока и устанавливаем их по новой.
- Убедитесь, что все соединения правильные.
Убедитесь, что предохранители защищают цепи должным образом. Например, при снятии F5 должна перестать гореть левая фара (ближний свет). При неправильном подключении проверьте соединения и перемычки.
Среди наиболее частых проблем и причин ремонта электрооборудования всеми любимой ВАЗ «шестерки» — блок предохранителей ВАЗ 2106. К недостаткам такого подключения можно отнести не только неудобную конструкцию, но и частую потерю контакта или перегрев предохранителей.
Схема предохранителей ВАЗ 2106
Сама конструкция предохранителей ВАЗа довольно непродуманна: при незначительном увеличении сопротивления — сначала нагреваются, контакт постепенно ухудшается, и происходит его выпадение. При уменьшении зажима пластин, удерживающих детали, возникает та же проблема. Опасность в том, что при недостаточном контакте предохранители могут не сработать при коротком замыкании. Они начинают сильно нагреваться, что может вызвать пожар.
Детали модуля безопасности и правила их использования
Схема блока предохранителей модели ВАЗ 2106 достаточно простая: две линии с предохранителями (нет плат, сопротивлений, диодов и прочего).Вся конструкция крепится к кузову автомобиля двумя гайками. Практически все цепи электрической схемы этого автомобиля защищены предохранителями на 8 ампер и 16 ампер. Однако есть и незащищенные электроприборы, например, соленоидное реле на стартере.
Обычный предохранительный блок — это набор устройств для защиты электрической системы транспортного средства, собранных в единый модуль. В машине он расположен справа, внизу панели приборов со стороны водителя, рядом с ручкой открытия пространства под капотом.Правильное подключение этого элемента осуществляется по заранее размеченной последовательности (схеме) подключения на новом блоке предохранителей, который устанавливается при ремонте или замене.
Условия для правильной работы модуля безопасности машины следующие.
Важно! Перед проведением любых работ, связанных с заменой или ремонтом электрооборудования, необходимо отключить минусовую клемму аккумуляторной батареи. В противном случае это может привести к короткому замыканию и поломке важных компонентов.
Для правильной работы автомобиля необходимо уделять особое внимание модулю предохранителей. Хотя бы пару раз в год контакты следует очищать от пыли и грязи. Эту процедуру желательно делать зимой, когда в цепи наибольшее напряжение.
Ремонт и замена предохранителей
Схема блока предохранителей поможет вам определиться с покупкой. Заводские запчасти можно купить в специализированных магазинах по обслуживанию и продаже автозапчастей на ВАЗе.Схема ремонта следующая: изначально установить причину поломки и выяснить, что требуется: замена элемента или всего модуля.
При сгорании предохранителя не торопитесь: расположение элементов модуля безопасности поможет определить, какая цепь защищает этот элемент. Позже нужно определить причину короткого замыкания, попытаться устранить. После ремонта, заизолируя провода, можно вставить новый предохранитель.
Замена элементов модуля безопасности происходит таким образом.
| Действия | Нюансы |
| Отсоедините аккумулятор. Откройте дверь водителя. | Отвертка приподнимает два крепежных элемента декоративной обивки. |
| После появления модуля отверткой Phillips открутите его крепеж. | Необходимо следить за проводами, чтобы они не вылетали из клемм. |
| После откручивания модуля его отводят на дно. | Это делается аккуратно, чтобы не оборвать проводку. |
| Перемычки устанавливаются исключительно на проводку, подающую напряжение из моторного отсека. | Перемычка после предохранителя не подключается, т.к. тогда через один элемент напряжение будет поступать на несколько частей оборудования. |
| Перемычка устанавливается следующим образом. | 3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13. |
| Затем по очереди снимите провод со старого модуля и установите его на установленный. | То же самое и со всеми проводами. |
По окончании проверяют, правильно ли подключена цепь. Для этого включите напряжение и вытащите предохранитель, соответствующий устройству. Самый простой способ включить фары — снять соответствующий компонент модуля безопасности. Когда фара выключена, подключение правильное. Аналогичным образом контролируется каждый из предохранителей модуля.
Когда оборудование работает со снятым предохранителем, значит, перемычка установлена неправильно и требуется замена.Для выявления и исправления неправильного подключения потребуется перепроверка работы всей схемы.
Описание схемы предохранителей ВАЗ 2106 (в скобках указаны амперы, которые необходимо установить для различных устройств автомобиля)
1. (16 А)
— звуковой сигнал.
— прикуриватель, часы.
— лампочки стоп-сигнала.
— патрон для переносной лампочки.
— Освещение салона
2. (8 А)
— реле стеклоочистителя.
— электродвигатель отопителя.
— электродвигатели стеклоочистителя и омывателя лобового стекла
3. (8 А)
— дальний свет (левые фары).
— контрольная лампа дальнего света
4. (8 А)
— дальний свет (правая фара)
5. (8 А)
— ближний свет (левая фара)
6. (8 А)
— ближний свет луч (правая фара).
— задний противотуманный фонарь
7. (8 А)
— габаритный фонарь (левый подфарник, правый задний фонарь).
— Фонарь освещения номерного знака правый.
— прикуриватель
— Лампочка освещения.
— лампы освещения приборов.
8. (8 А)
— габаритный свет (правый подфарник, задний левый фонарь).
— Фонарь габаритный
— Фонарь освещения номерного знака левый.
— Лампочка капота.
9. (8 А)
— датчик давления масла с контрольной лампой.
— указатель температуры охлаждающей жидкости.
— Лампочка сигнализатора заряда аккумуляторной батареи.
— указатели поворота и соответствующая контрольная лампа.
— сигнализатор приоткрытия воздушной заслонки карбюратора.
— обмотка реле обогрева заднего стекла
— указатель уровня топлива
10.(8 А)
— регулятор напряжения.
— обмотка возбуждения генератора
11-13.
— резерв
14. (16 A)
— элемент обогрева заднего стекла
15. (16 A)
— электродвигатель вентилятора охлаждения
16. (8 A)
— указатели поворота в режиме сигнализации
Блок предохранителей ВАЗ 2106 — очень важная вещь в автомобиле, это первое, на что следует обратить внимание при выходе из строя того или иного оборудования машины. Например, не загорается одна из перегоревших лампочек — не стоит сразу менять лампу, а проверить соответствующий предохранитель в блоке.Предохранители в автомобиле ВАЗ 2106 и других классических автомобилях часто перегорают, поэтому их необходимо предварительно проверить при выходе из строя какого-либо электроприбора. И по этой причине необходимо иметь запасные предохранители всех ампер по несколько штук.
Я помню случай на моей старой работе, когда из-за предохранителя один партнер купил новый генератор и новую батарею, и все это было связано с сгоревшим предохранителем. Поэтому обращайте на них внимание в первую очередь при поломках. Сам чуть не купил генератор в паре с аккумулятором, но там было немного иначе.Ремень генератора у меня растянулся, а в электропоезде все перерыл — АСС посадил, потом электролит разбавил, так что. Генератор все решил, но оказалось, что причиной всех неприятностей стал удлиненный ремень.
Для проверки предохранителя нужно замкнуть соответствующие антенны держателя предохранителя в блоке, проводке или монете. Если есть вольтметр, то лучше им пользоваться. Проверить напряжение на одной из антенн на входе и выходе, если напряжение везде 12+ (соответствует напряжению АКБ) значит предохранитель исправен.Если выходное напряжение равно нулю, предохранитель перегорел и его необходимо заменить.
Автомобильные предохранители ВАЗ 2106 служат для защиты всех электрических цепей автомобиля от возможных дефектов в виде короткого замыкания. Если поинтересоваться, какие предохранители есть на «Жигулях» и из чего они сделаны, можно установить, что корпусные части предохранителей изготовлены из пластмассовых сплавов, а предохранительный элемент — из полиметаллического сплава с преобладанием цинка.
Устройство и принцип действия предохранителей
Современные предохранители нового типа могут изготавливаться как из керамики, так и из полимерных материалов, но их номинал неизменен и бывает двух типов — 8 и 16 Ампер.В настоящее время среди предохранителей ВАЗ 2106 нового образца также есть элементы, оснащенные светодиодными индикаторами, что позволяет определить исправность изделия без демонтажа. Принцип их работы довольно прост: светодиодный элемент включается при сгорании предохранителя и сигнализирует об этом. Визуально неисправные предохранители легко заметить и принять необходимые меры для исправления этой ситуации.
Существующий заказ предохранителей ВАЗ 2106 по своей комплектации прост, не усложнен дополнительными электронными приборами интеграции.Местное расположение предохранителей позиционируется в виде 2-х линий с этими устройствами, вверху основного блока, а внизу — дополнительного. Так устроен блок предохранителей на многих «легковых автомобилях». Важно помнить, что замена предохранителей ВАЗ 2106 проводится только при отключенном аккумуляторе!
Одним из основных недостатков такого комплекса предохранительных устройств, помимо блока предохранителей ВАЗ 2106 неудачной конструкции, считается плохой контакт встроенных держателей, что часто приводит не только к открытию энергетических контуров автомобиля, а также сплавления контактов.Поэтому уважающие себя автомобилисты заменяют предохранители на более современные и надежные предохранители, которые в среде специалистов называют «евробезопасными» и выглядят несколько иначе. Они изготавливаются с широкими или вилкообразными «ножками», и для установки предохранителей такого типа требуется некоторая модернизация этого элемента электросистемы «шестерки».
Обычно при перегорании предохранителя в ВАЗ 2106 причину следует искать в месте соприкосновения с пластинами, проводящими электричество. В случае ослабления контакта блока непосредственно с элементами безопасности может начаться процесс нагрева и даже подгорания деталей, что приводит к ухудшению прохождения электрического тока по цепи.Также имеет значение, какие элементы безопасности установлены в нагреваемом блоке, и если они выполнены из керамики, то процесс нагрева будет протекать активнее, что может привести к выходу из строя мест установки предохранителей «шестерки».
Виды предохранителей, применяемых в ВАЗ 2106 Практическое применение нашли предохранители ВАЗ 2106
, фото которых представлены на нашем интернет-ресурсе. Если говорить об их стоимости, то цена сильно разнится из-за разницы в материалах их изготовления.В любом случае стоимость комплекта предохранителей разного типа не превышает 200-250 рублей.
«Классика» этой модификации первых лет выпуска оснащена устаревшей панелью предохранителей, на которой установлены пластмассовые предохранители с токопроводящей прокладкой из цинкового сплава, надежность которой невысока. При повышенной нагрузке блок предохранителей подвергается повышенному нагреву, что может привести к оплавлению элементов. Это, с одной стороны, создает предпосылки для зажигания автомобиля, а с другой — размыкает существующие электрические цепи.
Для исправления этой ситуации необходимо модернизировать старые элементы безопасности и установить евромодели, которые будут монтироваться на базе предохранителей от Волги ГАЗ 31110. Основное преимущество — на ВАЗ 2106 используются ножевые предохранители. более надежный крепеж. К их достоинствам можно отнести меньшие габариты и повышенную термостойкость, исключающую нагрев системного блока.
Кроме того, становится намного лучше контакт. При установке предохранителей нового образца необходимо ввести обновленные обозначения предохранителей, обозначив цветные провода в местах их предыдущего крепления.Они будут отличаться по номинальной стоимости. Так, в ВАЗ 2106 предохранитель дальнего света требует установки предохранителя на ток 15 А, а сигнальный предохранитель имеет номинал тока 10 А. Если в ВАЗ 2106 горят предохранители, необходима модернизация, и это также включает установку перемычек между устройствами безопасности.
Подключение таких элементов перемычки необходимо производить по аналогии с подключением блока приборов от ВАЗ 2101, а сами элементы должны быть снабжены изоляционной защитой.Для правильного подключения флажковых предохранителей схема должна иметь следующий вид:
Тогда система энергоснабжения будет надежно защищена от режима короткого замыкания. Таким образом, истинное назначение предохранителей ВАЗ 2106 будет соответствовать защитным свойствам системы энергоснабжения автомобиля.
В автомобиле ВАЗ 2106 блок предохранителей (далее — БП) — один из самых простых в линейке ВАЗ. В нем нет ни плат, ни диодов, однако стоит обратить внимание на работу этого устройства, так как от него зависит работа электроприборов.Предлагаем вам узнать, за какое электрооборудование отвечают предохранители ВАЗ 2106 и как их заменять.
[Скрыть]
Расположение и схема подключения
Сам БП представляет собой двухжильный предохранитель, который устанавливается в салоне и крепится к кузову двумя гайками. В частности, он находится со стороны водителя под панелью приборов. Ниже представлена схема устройства, а также назначение каждого элемента.
Как видите, практически все автомобильные цепи отечественного производства защищены плавкими предохранителями.Однако бывают исключения. В частности, речь идет о:
- втягивающем стартере
- — он отсутствует;
- цепь питания обмотки реле также не защищена, что обеспечивает работоспособность вентилятора радиатора системы охлаждения;
- катушка зажигания также не защищена реле;
- Если на вашем автомобиле установлен БП старого образца, то в нем нет цепи питания переключателя и датчика Холла.
Элемент, установленный в БП, рассчитан на определенное напряжение в проводке.Это напряжение рассчитывается по простой формуле — напряжение всех потребителей энергии в проводе необходимо умножить на резервное число, которое составляет от 1,2 до 1,5. Так зачем? чтобы работа была стабильной, номинал элементов блока должен совпадать.
Следует добавить, что очень часто владельцы 2106 ошибаются, используя вместо плавкого устройства обычную монету. Этого лучше не делать, потому что короткое замыкание может произойти в вашей машине в любой момент. Поэтому БП старого образца, как и любой другой агрегат, также требует периодического обслуживания.Из-за особенностей конструкции, то есть слабых держателей БП или регулярно окисляющихся наконечников, можно заметить подгорание контактной части.
Таким образом, из-за повышенного контактного сопротивления происходит перегрев и ухудшается контактное состояние элемента. В результате этого могут возникнуть дополнительные проблемы с проводкой автомобиля. Чтобы этого не произошло, следует периодически, не реже двух раз в год, делать осмотр БП в целом. Очистите посадочные гнезда, осмотрите блок питания и вовремя замените вышедшие из строя предохранители.
Но все это касается БП старого образца. Некоторые владельцы этих моделей автомобилей из-за случайных проблем со старым БП меняют его на новый.
Процесс снятия и замены
В процессе смены деталей БП нет ничего сложного, поэтому описывать этот процесс мы не будем. Но мы расскажем, как поменять БП старого образца на устройство нового типа.
- Прежде всего отключите аккумулятор. Теперь откройте дверь водителя и с помощью отвертки подденьте два фиксатора декоративной накладки.Отодвиньте его в сторону, и вы увидите блок. отверткой Phillips откручиваем винты крепления БП. Делайте это аккуратно, чтобы провода от клемм не оторвались в процессе.
- Как только БП будет откручен, снимите его. Но сильно не тяните, чтобы не порвать провода. Примечание! На те провода, по которым подается напряжение из моторного отсека, необходимо установить перемычки. Не подключайте перемычку после самого предохранителя, иначе в результате этого напряжение, питающее несколько компонентов электрооборудования, будет проходить через одну часть.
- Порядок установки перемычек должен быть следующим: 3-4, 5-6, 7-8, 9-10, 11-12, 12-13.
- Теперь нужно по очереди разобрать каждый провод, начиная с первого предохранителя от старого блока питания, и установить его на новый. проделайте эту операцию с каждым контактом, до самого последнего провода. Когда все контакты на месте, следует проверить, все ли вы сделали правильно. В частности, нужно включить источник напряжения и вытащить соответствующий предохранитель. Если устройство перестало функционировать, значит, все действия были выполнены правильно.Например, включить ближний свет фар и вытащить один из элементов питания, отвечающий за левую или правую фару. Если погас, значит вы все сделали правильно.
- Аналогичным образом проверьте каждый предохранитель. Если при разборке элемента устройство продолжает работать, значит, перемычка, по всей видимости, установлена неправильно, поэтому перепроверьте схему подключения.
На этом замена БП на устройство новой модели окончена. Как видите, это несложно, но если вы не уверены, что все сделаете правильно или не можете отличить синий провод от красного или зеленого, то доверьте это дело электрику.
- Время от времени очищайте гнезда для сидения. Как вы уже догадались, функциональность устройств БП зависит не только от их производительности, но и от чистоты посадочного гнезда. Чем чище гнездо, тем меньше сопротивление на этом участке проводки; соответственно, оптимальным будет и нагрев элемента. Если контакты загрязнены, то со временем БП может нагреться и расплавиться, что приведет к потере контакта.
- Обязательно следите за тем, какую деталь вы устанавливаете в устройство.Несовпадение оценок может привести к необратимым последствиям. Это особенно актуально, если патрон предохранителя не очищен. Если производитель рекомендует устанавливать в блоке детали номиналом 10 ампер, то используйте только такие комплектующие. Если вы решите не следовать этим советам производителя автомобиля, то, по крайней мере, это может привести к поломке некоторых электроприборов. Более того, возможно короткое замыкание и, как следствие, возгорание.
Не работает аварийка и ваз 2109
С ситуацией, когда не работают поворотники и аварийные огни ВАЗ 2110 или других моделей, сталкивается большая часть владельцев ВАЗ, и часто проблема застает их врасплох.Самая частая причина, по которой не работают поворотники на ВАЗ 2109, — вышла из строя автоэлектрика.
Цепь указателей поворота и аварийной сигнализацииКстати, большинство ВАЗов комплектуются похожими схемами подключения, которые ремонтируются одинаково, поэтому советы актуальны как для модели 2109, так и для других моделей ВАЗ.
Причины поломки
Чтобы предотвратить ситуацию, когда не работают поворотные и аварийные огни, определите причину их поломки. К наиболее частым факторам электрического пробоя в автомобиле относятся:
- разгерметизация. Это приводит к попаданию воды и грязи в электрическую систему;
- окисление. Это происходит на клеммах и приводит к потере контакта. Увидеть это несложно: при выключении указателя поворота и разборке оптики вы увидите зеленый налет. Чтобы удалить его, протрите тряпкой и попробуйте подать напряжение на контакт;
- сломан предохранитель. Чтобы не попасть в ситуацию, когда перестало работать аварийное освещение, найдите предохранитель, отвечающий за повороты (например, К2).Далее вам просто нужно его заменить. Помимо выхода из строя предохранителя, можно столкнуться с проблемой замены его контактов;
Блок крепления предохранителей ВАЗ 2109 2108 21099
- Перегорела лампочка. Если по этой причине происходит отсутствие света, просто замените лампу на новую;
- поломка переключателя или кнопки. Если не работают поворотники и аварийные огни, доберитесь до переключателя, расположенного под рулевым колесом, чтобы зафиксировать его, и разберите его.Кнопку можно просто заменить;
- Обрыв проводки.
Как исправить
Когда не работают поворотники и аварийные огни, у электрика в машине чаще всего «неисправность» реле, которое отвечает за подачу напряжения.
Чтобы предотвратить возникновение проблем в будущем, выполните следующие действия:
- узнайте, где находится реле. Его расположение указано в прилагаемой к автомобилю инструкции;
- стук по реле.Часто причина кроется в банальном «залипании», и легкий удар возобновляет работу оптики;
- Если меры не помогли, и у вас по-прежнему не работает освещение, замените реле, потому что изделие недорогое.
Что делать, если не работают поворотники на ВАЗ 2109 ? Такая проблема довольно часто встречается у ВАЗоводов и может застать вас врасплох в самый неподходящий момент. Причин этого неприятного события может быть несколько. Попробуем разобраться.
Не работают поворотники на ВАЗ 2109 — причина в электрике автомобиля, будем искать проблему. Кстати, подобная электрическая схема имеет большую часть модельного ряда Тольяттинского автозавода. Устранение такого недуга не займет много времени и не требует грандиозных бюджетов, поэтому с ним справится новичок .
Первые шаги
Проблем с поворотником или сигнализацией может быть несколько, например они просто не мигают.Причина, скорее всего, кроется в реле, которое отвечает за прерывистую подачу напряжения. В этом случае нужно добраться до реле, его точное расположение указано в стандартной инструкции, которой комплектуется любой автомобиль. Дойдя до реле поворотников, в первую очередь слегка постучите по нему, возможно, произошло элементарное заедание.
Если это не помогает, рекомендуется заменить реле — это не так дорого, чтобы попытаться починить самостоятельно. Также, чтобы избежать такой проблемы, спросите о причинах, повлиявших на преждевременный выход реле из строя.
Если этого не сделать, то какой смысл ставить новую, то же будет учтено. К причинам, которые могут повлиять на выход из строя реле , можно отнести попадание влаги .
Этот компонент транспортного средства должен быть герметично защищен от попадания влаги из окружающей среды … Кроме того, влага может повлиять на признаки, с которыми реле подключено к электросети. Эффект — постепенное окисление и потеря контакта. Это вторая по популярности причина неработающих поворотников.
Окисление — это зеленый налет, являющийся диэлектриком. Для его устранения достаточно счистить этот налет подручными средствами и попробовать запитать элемент.
Проверить блок предохранителей , прочитать инструкцию и определить предохранитель (чаще всего это К2), отвечающий за указатели поворота. Очень часто именно предохранители вызывают неработающие поворотники.
Замените предохранитель с маркировкой на аналогичный. Помимо этого момента хотелось бы отметить тот факт, что контакты предохранителей тоже могут подвергаться окислению, поэтому их нужно проверять на это.
Если у вас не включается один из поворотников, скорее всего у него просто перегорела лампа … Замените на рабочий вариант.
В бедах с неработающими поворотниками тоже могут быть виноваты переключатели, да, может выйти из строя именно переключатель. Вы должны попасть туда, чтобы проверить. Кстати, если у вас поворотники работают, но не работает сигнализация, то причина кроется в неисправности кнопки, отвечающей за включение аварийного света.Те же проблемы могут быть причинами не выключения поворотников.
Все эти элементы имеются в наличии у автомобильных товаров и стоят недешево, поэтому рекомендуется просто заменить.
Быстро мигающие поворотники могут быть причиной того, что могла перегореть одна из ламп или окисление дорожек в электронном блоке управления. Также рекомендуется попробовать почистить «массу» поворотников.
Вот некоторые из основных причин, влияющих на неисправности ретрансляторов и аварийных групп.На ВАЗ 2109 не работают поворотники? Надеемся, эта статья поможет вам разобраться с этой проблемой.
При включении сигнализации с помощью кнопки, расположенной на передней панели, в ее работе будут участвовать реле и лампы указателей поворота. Электрическая цепь этой цепи будет защищена двумя предохранителями, расположенными в монтажном блоке под капотом автомобиля.
Если после нажатия кнопки аварийной сигнализации на панели приборов не мигает сигнальная лампа указателей поворота , это будет указывать на то, что она не работает.Искать причину выхода из строя нужно с проверки предохранителей F5 и F11 , если в вашем автомобиле установлен монтажный блок 17.3722-01М. Если нумерация монтажного блока другая, то номера предохранителей могут не совпадать, больше указанных цифр. Тогда ориентируйтесь на символы, расположенные на обратной стороне крышки монтажного блока. Предохранитель аварийной сигнализации обозначен треугольником , а предохранитель указателя поворота — двумя стрелками .
При исправных предохранителях и неокисленных контактах надо будет проверить реле указателя поворота К2.Самый простой способ проверить — заменить его заведомо исправным. Если в этом случае не работает аварийка на ВАЗ 2109, то придется прозвонить провода и проверить контакты в колодках разъемов. Начать нужно с проверки напряжения на контактах предохранителей и на выводе № 5 колодки Х2 монтажного блока (красно-черный провод). Если на этом контакте нет напряжения, то придется снимать монтажный блок и искать в нем причину отсутствия напряжения.Прежде всего, нужно посмотреть, не поврежден ли путь, по которому ток течет к этому контакту.
Если есть напряжение на выводе 5, снимать монтажную колодку не нужно, а только кнопку тревоги и проверять напряжение на выводе под тем же номером 5. Если напряжение есть, то кнопка тревоги должна быть измененный.
Указатели поворота работают только при включенном зажигании … При движении под рулевым переключателем вверх или вниз должны загореться соответствующие лампы с правой или левой стороны автомобиля, срабатывая с частотой мигания около 60 циклов в минуту.Все остальные режимы работы будут считаться неисправными.
Самой простой неисправностью, которую легко выявить и устранить, будет перегорев одной из ламп указателей поворота. В этом случае оставшаяся рабочая лампа будет мигать с удвоенной частотой , а контрольная лампа на панели приборов вместо мигания начнет гореть постоянно, сигнализируя водителю о неисправности. При замене перегоревшей лампы обязательно нужно установить точно такую же мощность (21Вт).Но и здесь есть подводные камни. Если автомобиль ВАЗ 2109 эксплуатируется с прицепом , то индикатор на панели приборов не сообщит вам о перегоревшей лампе. Поэтому в этом случае их необходимо проверить визуально.
В задних фонарях питание от жгута проводов к лампам идет через монтажную ленту … В случае протечки задних фонарей пыль и влага попадут на монтажную планку и разъедают участки цепи. В результате не загорится даже исправный указатель поворота.
Режим мигания указателей поворота будет оборотов реле расположено в монтажном блоке. При выходе из строя мигание ламп прекращается. Чтобы добраться до дома или места ремонта, можно снять это реле с монтажного блока, а вместо него поставить перемычку между выводами 49 и 49а. А вот мигающий режим работы может сделать только сам водитель, работая под рулевым переключателем.
На под рулевым переключателем неисправности чаще не в их электрической части, а в механической.В частности, он должен автоматически вернуться в выключенное положение после завершения поворота. Если этого не произошло, то его просто придется заменить, так как эту неисправность устранить невозможно. Связано это с поломкой скоб внутри переключателя.
Редкой, но все же возможной неисправностью поворотников на ВАЗ 2109 может быть выход из строя самого монтажного блока … Вряд ли удастся устранить своими силами, особенно в дороге.
Вся электрическая цепь указателей поворота защищена предохранителем на 8 А , установленным в монтажном блоке. Естественно, если он перегорит, то ни правая, ни левая сторона указателей поворота работать не будут.
Если на ВАЗ 2109 не работают поворотники, то движение следует прекратить. Потому что другие водители не увидят, куда вы поворачиваете, и возникает аварийная ситуация. Это еще и страшно, потому что многие не сразу замечают, что у них не работают поворотники, и продолжают ездить с неработающими поворотниками.То, что на ВАЗ 2109 не работают поворотники, понять очень просто, включите указатель поворота и посмотрите на указатель поворота на панели приборов.
Индикатор на панели приборов должен мигать. В этом случае, если двигатель не заводится, вы услышите щелчки — это щелкает реле поворота.
Если лампочка на панели приборов не мигает, а горит, значит повороты не работают.
Есть несколько причин, по которым не работают поворотники на ВАЗ 2109:
1) Неисправное реле поворота
2) Перегорание указателя поворота
1) При неисправности реле поворотников горит лампочка на панели приборов зеленым, не мигая.Однако это не означает, что ваше реле поворота неисправно.
Вполне может быть плохой контакт между реле поворота и гнездом реле в монтажном блоке. Проверить просто — включить поворот и пошевелить реле поворота.
Если был плохой контакт, то в определенный момент при перемещении реле вы услышите щелчки, то есть появление нормального контакта. Монтажный блок ВАЗ 2109 находится в не очень удачном месте и постоянно
заливает водой, затем засыпает снегом и льдом.Поэтому плохой контакт реле в монтажном блоке для ВАЗ 2109 — обычное дело.
2) При перегорании одного из витков индикатор на панели приборов будет мигать, как будто все в порядке. В этом случае перегоревшая лампочка выявляется только при визуальном осмотре автомобиля. Это очень легко делают владельцы ВАЗ 2109 с сигнализацией. Каждый раз, когда водитель выходит из машины, он включает сигнализацию, и машина мигает на всех поворотах в течение пары секунд.Приехал водитель, выключил сигнализацию ВАЗ 2109, машина снова моргнула поворотами. Часто бывает, что лампочка не перегорела, а просто плохой контакт лампочки с патроном фары.
В этом случае достаточно просто постучать кулаком по фаре, может появиться контакт.
Как снять и разобрать блок предохранителей ВАЗ 2114 — АвтоНовости
СборникЛебединой песни «Самара» — пятидверный хэтчбек ВАЗ Лада 2114 ″ — завершился 24 декабря 2013 года.Выпуск автомобиля0 2001 г. Волжский автозавод перешел на усовершенствованную Lada Granta.
Блок предохранителей ВАЗ 2114
Сотни метров проводов, которые обеспечивают электричеством различные части транспортного средства, подключены к монтажному блоку. Компактность и возможность объединения множества электрических цепей в одном месте — ноу-хау, до которого автомобильная промышленность шла очень давно. Такой подход значительно упростил монтаж электрических цепей и упростил поиск неисправностей электромобиля.
Пятидверный ВАЗ Лада 2114 — Лебединая песня Сборники САМАРА
Любые проблемы с электрикой в автомобиле начинать с проверки монтажных блоков. Неисправности в работе электроприборов являются следствием аварийных ситуаций, установки дополнительного оборудования, повреждения проводки. Функциональное назначение предохранителя — защита каждого отдельного узла. Мощные потребители, такие как топливный насос, фары или двигатели вентиляторов, подключаются через реле.Предохранители защищают электрическую цепь автомобиля. Двукратное превышение номинального тока приводит к разрыву цепи на 5 секунд, исключая перегрев проводки и возможное возгорание автомобиля.
В связи с тем, что ВАЗ 2114 создавался на базе «девятки», расположение блоков предохранителей в обеих моделях практически идентично. Под капотом находится первый блок предохранителей и реле — «черный ящик», который фокусирует внимание на аварийном освещении и ближнем-дальнем свете. Каждый элемент отвечает за нормальное функционирование конкретного потребителя электроэнергии.
Видео на блок предохранителей ваз
Например, правильная работа фары обеспечивается четырьмя предохранителями, каждый из которых защищает блок питания или луч, или средний, отвечает за правую и левую стороны. Выход из строя одного элемента не влечет за собой полного отключения фар.
Второй блок находится в машине, под панелью приборов. В его оснащение входят: предохранитель реле бензонасоса, электровентилятор радиатора, электронный блок управления.
Устройство монтажное устройство
НаВАЗ 2114 установили крепление блока предохранителей кода 2114-3722010, на смену ему пришла модификация 17.3722, стоящая в «восьмерке» и «девятке». Отличие новых блоков от старых — обозначение и предохранитель, условные обозначения разъемов и реле, а также в отсутствии реле-прерывателя омывателя реле заднего стекла и электродвигателя вентилятора охлаждения. Две последние цифры дополнения кода указывают на завершение блокировки того или иного реле.Инжекторные вариации ВАЗ предполагают установку аналогичного агрегата с немного измененной схемой подключения вентилятора охлаждения радиатора.
Монтажный блок — ноу-хау, которое долгое время было в отрасли
Основной блок устройства:
- пластиковый корпус;
- одна или несколько печатных плат; Реле
- ; Предохранители
- ; Разъемы
- для подключения к электросети автомобиля.
Печатная плата изготавливается традиционно из фольгированного стеклопластика, а в усовершенствованном варианте — из пластиковых разъемов для карт. СТЕКЛОНИТ надежнее, но ремонт платы возможен только с применением паяльника. Пластик дешевый, замена осуществляется без специальных инструментов и оборудования.
Устройство и типы реле, используемых в монтажных блоках по принципу действия:
- электромагнитный;
- специализированный.
Обычное электромагнитное реле срабатывает от источника питания и напряжения. К нему относятся электрические стеклоподъемники, фары, обогреватель и т. Д.
Специализированное реле оснащено электронным блоком, обеспечивающим частоту срабатывания каждого компонента. На них установлены поворотники, аварийная сигнализация, дворники.
Назначение реле, его схема и контакты находятся на корпусе. Во избежание возможных ошибок информационная панель служит прикрытием монтажного блока, здесь представлена схема и вся информация о назначении и расположении предохранителей.
На смену предохранителям цилиндрической формы пришел прямоугольный нож. Предохранитель внутри предохранителя и два плоских контакта сделали установку и замену предохранителей менее трудоемкими. Иногда используют и многоразовые биметаллические предохранители. Функционирующая электрика автомобиля не допускает частого перегорания предохранителей, но опытные водители всегда имеют при себе запасной комплект. Тем более, что неисправный предохранитель можно обнаружить, зачастую можно и визуально.
Основное назначение монтажного блока — упростить обслуживание и ремонт автомобиля, сделать его более понятным и доступным любому автомобилисту с минимальными знаниями в области электротехники.
Функции компонентов монтажного блока
Монтажный блок 2114-3722010 содержит до 9 реле и 20 предохранителей. Опытные водители, знающие назначение и расположение каждого элемента монтажного блока, способны диагностировать и устранить проблему. Подсказкой в сложной ситуации является распиновка функций контактов на разъемах от цвета проводов до вилок каждой электрической цепи.
ВАЗ 2114создавался на базе ВАЗ 2109, поэтому расположение блоков у
идентично.Условное обозначение проводов — два буквальных значения означают: первое, цвет провода (B — черный, G — синий, W — желтый и так далее), второе — цвет полосы.
Как снять блок проводов
Крышка блока фиксируется пластиковыми защелками, которые необходимо прижать. После снятия крышки освободите разъединительные провода. Откручиваем нижнее крепление и снимаем блок. Отсоедините все оставшиеся провода. При снятии блока проверяются предохранители, реле, целостность дорожек и контактов. При невозможности реанимации произвести полную замену блока. Все монтажные операции производятся в обратной последовательности.
Ремонт и диагностика
Все неисправности монтажного блока делятся на:
- выход из строя предохранителя; Реле неисправности
- ;
- повреждение токопроводящих дорожек;
- повреждение контактов.
Перегоревшие предохранители являются наиболее частой причиной начала исследования владельцем содержимого «черного ящика». Прежде чем менять предохранитель, необходимо определить причину выхода из строя. «Прозваниваться» замыкание цепи, проверил целевое устройство. После диагностики схемы и устранения неисправности меняю старый предохранитель.
Имейте в виду, что сменный предохранитель должен иметь такое же значение напряжения, как и его предшественник. Возможна установка с большой стоимостью. Меньшая индикация силы электрического тока предохранителя приводит к его немедленному выходу из строя и, как следствие, отсутствию защиты электрической цепи.
Диагностика поломки реле производится заменой предохранителя. Установка реле в монтажный блок на разъемах не требует пайки, а замена достаточно проста.
С токопроводящими дорожками немного сложнее. Вероятный ущерб не всегда очевиден. Современные пластиковые блоки требуют навыков пайки ювелирных изделий, что представляет сложность работы даже для опытных электриков. Сварка проводов допустима только тогда, когда разъединение печатной платы не требуется.Иногда проще купить новый агрегат.
Контакты в монтажном блоке в изобилии. Коррозионная активность или обычное загрязнение не всегда позволяют определить состояние раппорта. Самый обычный способ — зачистить контакты наждачной бумагой или обычным ножом. Если обломался контакт, можно попробовать припаять, но безуспешные эксперименты с припаянным выводом к сменному блоку.
Запасной предохранитель должен иметь такое же значение напряжения, как и его предшественник
.Перед работой с электриком следует отключить «минус» от АКБ.Загляните в работу с помощью отвертки по металлу и проверьте цепь «на искру», потому что она иногда приводит к замыканию и подрыву живых дорожек.
Несмотря на все попытки производителей упростить работу по диагностике и ремонту монтажного блока, обилие деталей и всевозможных проводов требует наличия базовых знаний в области электротехники. Если их нет и нет опыта работы с паяльником, лучше всего обратиться к профессиональному электрику.
Цена блока предохранителей
Функции, возложенные на блок предохранителей в системе безопасности автомобиля, от экстремальных ситуаций, требующих от автовладельцев серьезного отношения к своему выбору.Репутация производителя, материал изготовления — информация, которая поможет избежать возможных значительных финансовых затрат. Стоимость предохранителей невелика и, как правило, не превышает 10 руб. Реле, в зависимости от назначения не более 200 руб. Стоимость установки блока в зависимости от модификации колеблется от 2000 до 3000 руб.
.Подготовить электриков к зиме
Электрика ВАЗ 2114 — слабое место и подлежит сезонной поверке
Как правило, подготовка к зимней езде ограничивается заменой шин, проверкой аккумулятора и незамерзайки ».Но максимальные летние температуры, повышенная влажность осенью, пыль и загрязнение контактов могут негативно сказаться на здоровье электриков. Чистота — залог не только здоровья, но и качества электросистемы автомобиля. Загрязненные или плохо закрепленные клеммы часто становятся причиной невозможности запуска автомобиля. Чувствительность электромобиля в период перехода к более экстремальным условиям — фактор, о котором многие забывают. Низкая температура и ее колебания негативно влияют на изоляцию проводов, способствуют образованию микротрещин.Вибрация приводит к износу контактов. Так как по отзывам владельца Лада 2114 от электрика — не самое мощное для нее место, она вместе со свечами, резиной и аккумулятором проходит сезонные испытания.
Результаты краш-тестов
Отличия ВАЗ 2114 от предшественницы «девятки» коснулись в основном безопасности автомобиля. Результат тестов разочаровал — 3,7 балла на «девятку» и еще более печален — 3,2 для ВАЗ-2114 2004 года выпуска из 16 возможных баллов. Как выяснилось, «четырнадцатая» при лобовом ударе по защите водителя ничем не лучше «девятки».
Однако ценовая политика группы, наличие и стоимость расходных материалов сделали ВАЗ 2114 самым популярным в российском автопарке для сотрудников милиции.
Почему не заводится ВАЗ-2109?
Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. Это ВАЗ 2109 или иномарка — не беда. Симптомы у всех одинаковые. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюратор и инжектор в том числе) и как исправить эту проблему.
Аккумулятор
Первое, на что стоит обратить внимание, это аккумулятор. Особенно, если машина стояла в гараже или на стоянке больше недели. Батарея имеет свойство терять заряд. Особенно это характерно для автомобилистов зимой. За одну ночь аккумулятор может потерять до 30 процентов своего общего заряда. Решение — зарядка аккумулятора. Однако бывают ситуации, когда нужно ехать прямо сейчас. Выход есть. Для этого на время (1-2 минуты) включите фары автомобиля.Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. При вступлении в действие электролита аккумулятор нагревается и соответственно добавляется ток.
Что делать, если не заводится форсунка ВАЗ 21099 (не крутится стартер)? Это возможно даже при заряженном аккумуляторе. И причина тому — клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (8-ми клапанная форсунка) не заводится.Причины именно в белом налете, который необходимо зачистить наждачной бумагой. Далее ставятся клеммы на место и машина должна успешно заводиться.
Зажигание
А что, если даже с заряженным аккумулятором ВАЗ 2109 не заводится? Проблема искать в системе зажигания. Первое, на что стоит обратить внимание — это распределитель и его провода. Симптомы — стартер вращается, иногда «заедает», однако не запускается. И автомобилист в надежде, что машина вот-вот заведется, крутит стартер секунд 20-30.И так до тех пор, пока снова не сядет аккум. Сделать это совершенно невозможно. Стартер нужно крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто вставляете аккумулятор. Бывает, что машина не заводится из-за плохой подачи искры. Это может произойти из-за обрыва одного из высоковольтных проводов, идущих от катушки зажигания к свечам. Их всего четыре — по одному на каждый цилиндр. О пробое свидетельствует наличие искр на стыке свечей с проводом.Особенно это заметно ночью. Время от времени по периметру провода скользят маленькие искры, часто голубые и белые. В таком случае элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.
Распределитель затоплен
Такая ситуация возникает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.
Даже небольшая капля воды, попадающая в распределитель зажигания, может помешать нормальному искрообразованию — ползунок не может произвести искру, необходимую для воспламенения смеси.Чтобы этого не произошло, не следует кататься на большой скорости по лужам, а при мытье двигателя — тщательно закрывать все элементы зажигания, в том числе колодцы свечей зажигания.
Катушка
Если она одна, ее можно диагностировать с помощью мультиметра. Отсутствие напряжения говорит о том, что элемент не способен выдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров будет троит.
Свечи
Сняв с них бронепровода (делайте это очень осторожно, чтобы не повредить разъемы) свечным ключом вытащите элементы наружу.
Если на них есть следы налета, залиты бензином или просто загрязнены — проблема в них. При подаче большого количества топлива с минимальным количеством воздуха элемент не может воспламенить смесь. В итоге не заводится ВАЗ 2109 (карбюратор) — стартер крутится, есть искра.
Проверить зазоры между электродами — они не должны превышать 0,8 миллиметра. Также просушите элементы и очистите сухой тряпкой от грязи.
Что делать, если ключа нет?
При отсутствии свечного ключа просушить детали можно другим способом. Для этого автомобиль ставится на «нейтраль», включается зажигание. Затем нажмите педаль газа на пол и покрутите стартер в течение 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха — свеча успешно просохнет.Важно помнить, что при этой операции количество масла на стенках цилиндров уменьшается. Поэтому этим методом не стоит злоупотреблять, чтобы мотор не работал «всухую».
Грязный фильтр
Его засор приводит к тому, что ВАЗ 2109. не заводится. Причем неважно, карбюраторный это двигатель или инжекторный. Проверить состояние воздушного фильтра несложно. И на карбюраторе, и на впрыске следует снять крышку корпуса (с той лишь разницей, что на первом она железная, а на втором — пластиковая).Затем достаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть легкими. Если на них присутствуют частицы пыли и грязи, воздух через них не может пройти в камеру сгорания. Отсюда и получается, что карбюратор ВАЗ 2109 не запускается: стартер крутится, есть искра. Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото справа, использовать уже нельзя.
Да, мотору это не принесет, но будут частые перебои в работе.В результате камера будет заполнена слишком бедной смесью — отсюда отсутствие «тяги», мощности, провалов при разгоне и большого расхода топлива. Заменив эту деталь на новую, вы избавитесь от всех этих проблем сразу. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если машина эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот период следует разделить на два. Пыль и грязь — главные враги фильтра.
Автоматические выключатели
Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком.На этом блоке скапливается вся грязь, пыль и прочие отложения.
Если крышка не плотно закрыта, влага может попасть на элементы после дождя, что приведет к их «укорачиванию». Самым основным в нашем случае является предохранитель бензонасоса. Если он сгорит, топливо не сможет перейти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в такую нелепую ситуацию, опытные водители советуют всегда иметь при себе комплект новых предохранителей.
Клапанные зазоры
На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 отсутствует гидрокомпенсатор. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Пережатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому двигатель выходит из строя — его сложно запустить. Они выставляются с помощью регулировочной и контргаек.
Масло
Из-за густого масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла компрессия снижается — мотор не может обрабатывать смесь.Зимой стекает густое масло и при попытке завести в верхней части цилиндра бензин проливается на него, растворяя его и смывая со стенок.
ГРМ Фазы
Что делать, если не заводится форсунка ВАЗ 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ. Возможно, он слетел с отметок и система не в состоянии развить фазу.
Также можно сломать. Это крайне не рекомендуется, особенно на двигателях с объемом 1.3 литра. На таких моторах при обрыве просто загибается заслонка. Поэтому необходимо следить за его состоянием и при наличии малейших трещин производить замену. Он может слететь из-за плохого натяжения ролика. Проверить натяжение очень просто — если элемент касается пластикового защитного кожуха, он должен быть натянут.
Стартер
Если он не крутится даже при заряженном аккумуляторе, скорее всего, он пришел в негодность. Для его замены необходимо:
- Снять клеммную колодку реле стартера.
- Выкрутите и снимите клемму электропривода тягового реле.
- Вывернуть болты защиты двигателя.
Далее стартер нужно вытащить. Для установки нового элемента следует соблюдать некоторые правила:
- Все гайки крепления поочередно затягивать с равномерным усилием. Так вы уменьшите риск перекоса стартера.
- Наденьте клемму на контактный болт и установите все ранее снятые накладки.
- Заменить штатную защиту двигателя.
Ну конечно же, главный момент при замене этого элемента — сначала отсоединить клемму АКБ.
Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.
