Тип разъемов блока питания
Тип разъёмов блока питания – это одна из таких вещей, не предусмотрев которую, вам придётся изрядно помучиться с БП. Меняется время, технологии и стандарты, и теперь, купив в магазине новый блок питания для своего компьютера, вы возможно будете разочарованны тем, что не сможете его подключить из-за несоответствия разъёмов.
В данной статье рассмотрим разъёмы блока питания. Какие они бывают, как делятся по стандартам, и какие должны быть у вас. Знать о разъёмах необходимо для правильной установки блока питания.

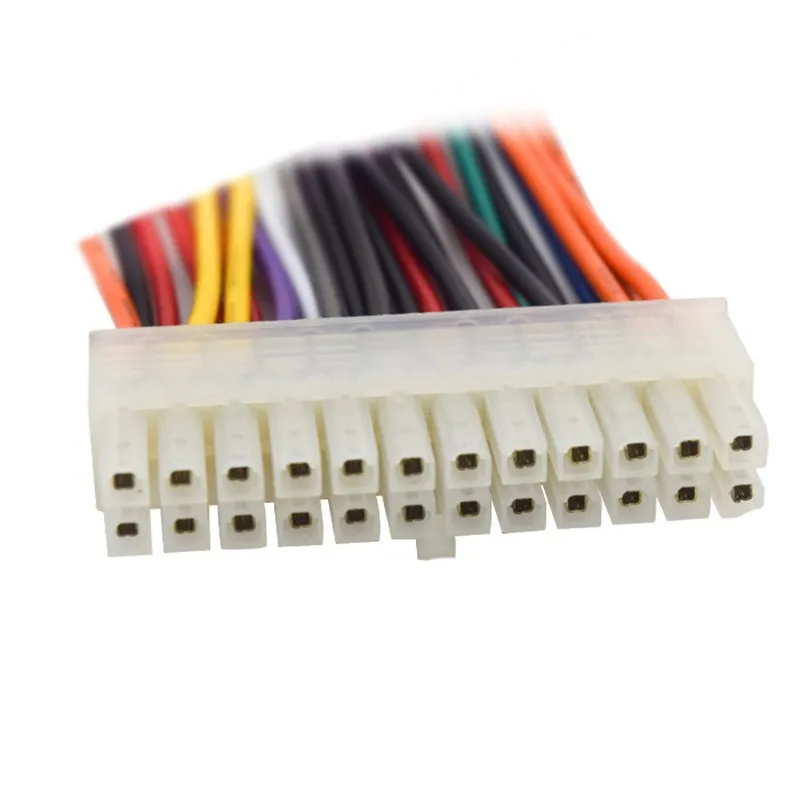

Main Power Connector 20+4 pin
Main Power Connector 20+4 pin – это главная линия питания в компьютере, она для материнской платы. Состоит из 24 контактов, 4 из которых иногда бывают отстёгивающимися.
Этот разъём блока питания всегда один. И он есть и будет всегда. Стандарты на него не менялись.
+12V Power Connector
Линия питания для материнской платы, состоит из 4 контактов. Используется для обеспечения работы процессора.
Он тоже есть всегда, и чаще всего один.
Но обратите внимание на свою плату. Если там требуется два +12V Power Connector, то блок питания вам нужен, соответственно, с ними двумя. Такие тоже бывают, но реже.
EPS12V Power Connector
EPS12V Power Connector – это тоже разъём для материнской платы, состоящий из 8 контактов. Но он вряд ли есть на вашем домашнем ПК, так как используется только для питания больших мощностей, которые обычно применяются в серверных машинах. Этот разъём есть на блоках, отвечающих стандарту EPS12V.
PCI Express Power Connector
Геймерам с навороченной видеокартой стоит обратить внимание на наличие этого разъёма блока питания компьютера. PCI Express Power Connector используется для обеспечения работы мощных видеокарт. Состоит из 6 контактов.
Его может и не быть на блоке питания, поэтому посмотрите перед покупкой, а то останетесь без игр.
Peripheral Power Connector
Peripheral Power Connector обычно есть на каждом БП в количестве нескольких штук..jpg)
Вам пригодится этот 4 контактный разъём блока питания компьютера, если у вас HDD и привод дисков старого типа – IDE ATA. О подключении жёстких дисков почитайте тут.
Также его обычно используют для питания периферийных устройств, например, дополнительных кулеров.
SATA Power Connector
SATA Power Connector используется для подключения жёстких дисков и приводов стандарта SATA. Если у вас установлены в компьютере такие устройства, и вы приобретаете блок питания старого образца, то там может и не быть таких разъёмов. Поэтому обратите на это внимание.
На новых же БП таких разъёмов обычно есть несколько.
Floppy Drive Power Connector
Вряд ли вам когда понадобится Floppy Drive Power Connector для древних Floppy-дисководов. Однако ради списка стоит его упомянуть. Есть на всех старых БП, и на некоторых новых тоже встречается зачем-то.
Если какой из разъёмов и кабелей оказался повреждённым, не спешите избавляться от блока питания или нести его в мастерскую.
Возможно вы самостоятельно сможете исправить неполадку, используя в качестве пособия Блог для радиолюбителя.
Наиболее распространенные проблемы с компьютером и их решение.
Компьютер включается, но загрузка не начинается.
    Внешнее проявление данной ситуации: блок питания включается, вентиляторы вращаются, но на экране монитора нет изображения, индикатор активности жесткого диска не мигает и, либо нет никаких звуковых сигналов, либо они присутствуют в виде серии звуков разной длительности. Чтобы понять, что является причиной данной неисправности, желательно хотя бы в общих чертах иметь представление о том, что происходит с компьютером после того, как была нажата кнопка включения электропитания.
При включении БП и установке на его выходе номинальных напряжений вырабатывается специальный сигнал, поступающий на материнскую плату для выполнения начального сброса
оборудования и запуска программы самотестирования, прошитой в постоянном запоминающем устройстве (ПЗУ) BIOS — Power On Self Test или POST).
Для всех версий BIOS используется один короткий сигнал, если тестирование прошло без ошибок, и
начинается этап загрузки операционной системы. Если же присутствуют прочие звуковые сигналы или их нет вообще – имеются проблемы с оборудованием, не позволяющие выполнить начальную загрузку операционной системы. Отсутствие звуковых сигналов может означать наличие неисправности в самом начале тестирования, когда ошибка настолько серьезная, что даже нет возможности воспроизвести звук. Например – неисправен центральный процессор (CPU) или генератор тактовой частоты. Конечно, это не относится к случаям, когда нет звуковых сигналов из-за отсутствия динамика системного блока или его неисправности.
В случаях неисправности, не позволяющей выполнить начальную загрузку попробуйте максимально упростить конфигурацию оборудования. Выключите компьютер, уберите из слотов расширения все адаптеры и отключите все периферийные устройства, подключенные к компьютеру. Если имеется несколько модулей памяти — оставьте только один.
Естественно, все манипуляции с отключением и подключением периферийных устройств, адаптеров и модулей нужно выполнять при выключенном компьютере и при отсутствии первичного
электропитания 220V, потому, что в выключенном, но не обесточенном состоянии, блок питания вырабатывает дежурное напряжения +5VSb, которое подается на
материнскую плату и обеспечивает включение компьютера при возникновении событий управления электропитанием (PME – Power Management Event), таких как
нажатие определенных клавиш на клавиатуре, кнопок мыши, получение специальных кадров по локальной сети (Wake On Lan, Magic Packet), и т.п. Таким образом,
часть оборудования системной платы выключенного компьютера находится под напряжением +5V Sb и отключение или подключение плат или устройств к ее разъемам может
привести к выходу из строя блока питания, самой материнской платы или подключаемого устройства..jpg)
Комбинации звуковых сигналов при выполнении POST для конкретной версии материнской платы и BIOS можно найти на сайте производителя.
Существуют также специальные программы, разработанные энтузиастами, как например, Beep Codes Viewer. Программа позволяет получить описание кодов звуковых сигналов (beep codes) для наиболее распространенных версий BIOS. Язык — английский. Тем не менее, наиболее достоверным источником информации была и будет документация от производителя.
Если в минимальной конфигурации звуковые сигналы отсутствуют, то наиболее вероятными причинами неисправности являются блок питания, материнская плата, процессор, модули памяти.
В качестве средства отображения диагностических событий в некоторых моделях ноутбуков могут использоваться не только звуковые, но и световые сигналы с использованием светодиодных индикаторов клавиатуры (CAPS Lock, Num Lock). Расшифровку подобных сигналов нужно выполнять с использованием документации, размещаемой на сайтах производителей, например, для ноутбуков Hewlett Packard и Compaq на странице Служба поддержки клиентов HP — База знаний.
На новых компьютерах для указания на определенные ошибки, используется последовательность визуальной индикации из двух частей с разными цветами. В таблице с описаниями ошибок такие сигналы обозначаются числом, например,
3.5, что означает 3 длинных мигания красным цветом и 5 коротких миганий белым цветом. Таблицы содержат сведения о проверяемом компоненте компьютера, последовательности световых и звуковых сигналов, состоянии ошибки и действиях по устранению неполадки. Таблицы сигналов для моделей разного года выпуска могут отличаться .
При некоторых неисправностях, связанных с заменой компонент или изменением настроек в BIOS, может помочь сброс настроек установкой специальной перемычки на материнской плате (Clear CMOS).
Для современных недорогих материнских плат, одной из наиболее частых причин неисправности являются вздувшиеся электролитические конденсаторы в цепях питания процессора и памяти. Обычно это легко обнаружить при визуальном осмотре.
При выполнении программы самотестирования BIOS, также выполняется опрос доступных периферийных контроллеров и информация о них записывается в энергонезависимую память ( CMOS ) — создается специальная таблица, называемая
Таблица DMI может использоваться операционными системами для определения списка доступных устройств, но в большинстве случаев, информация DMI не используется, а список создается собственными программными средствами загрузчика ОС. Тем не менее, таблица DMI создается ( или проверяется ) до загрузки операционной системы всегда. Обычно, этот процесс сопровождается
сообщением «Building DMI pool» или «Verifying DMI pool data» . Как правило, процесс создания таблицы DMI длится не более нескольких секунд и, если после подобного сообщения, загрузка не началась, то возможны варианты:— изменилась конфигурация компьютера и какая-либо подпрограмма BIOS не может правильно ее интерпретировать.
— какое – то из устройств выдает неверные данные о себе (неисправно).
— таблица DMI , записанная в энергонезависимой памяти (CMOS) повреждена и не может быть создана заново ( неисправность CMOS, севшая батарейка, конфликтующее устройство и т.п. ).
— повреждена сама подпрограмма BIOS ( например, при перепрошивке )
Возможные пути решения проблемы:
— сбросить содержимое CMOS ( Clear CMOS Configuration) и загрузить оптимальную
конфигурацию ( Load Setup Defaults, Load Optimal и т.
п. )
— сбросить содержимое буфера DMI и вынудить подпрограмму самотестирования пересоздать его. Обычно эта процедура выполняется с использованием настройки в BIOS разрешением пункта Reset Configuration Data (Force Update ESCD и т.п — зависит от версии и производителя BIOS)
— если предыдущие пункты не сработали, попробуйте отключить как можно больше периферийных устройств и интегрированных контроллеров в настройках BIOS (звук, порты ввода – вывода и т.п.)
Загрузка начинается, но заканчивается сбросом и перезагрузкой.
    Подобное поведение системы, обычно, вызвано критической ошибкой, обнаруженной в процессе начальной загрузки. Информация о такой ошибке традиционно отображалась в виде текста на синем фоне, и получила название ”синий экран смерти” или BSOD (Blue Screen Of Death или BSOD).
Иногда синие экраны смерти называют стоп — ошибками (stop error) или сокращенно Stop с указанием кода ошибки — Stop 0x000000F4 или ещё короче —
Stop F4.
Информация синего экрана смерти обычно содержит :
— Краткое описание, например,
CRITICAL_OBJECT_TERMINATION
— код ошибки и дополнительные данные для детализации, например,
*** STOP: 0x00000050 (0xe80f26cd, 0x00000000, 0xe80f26cd, 0x00000002)
— имя программного модуля ядра или драйвера и другие параметры, если это возможно определить, например,
*** ntoskrnl.exe — Address 0x8044a2c9 base at 0x80400000 DateStamp 0x3ee6c002
Критическая ошибка не может быть исправлена аппаратно-программными средствами и работа операционной системы завершается аварийно. Синий экран смерти может возникнуть как в процессе, так и после завершения загрузки, например, когда в программе обработки ошибки также возникла неустранимая ошибка. Если подобная ситуация возникает при выполнении пользовательской программы, то она просто завершается аварийно, но если ситуация возникает при работе модуля ядра или системного драйвера, то аварийно завершается работа всей системы.
По умолчанию, операционные системы семейства Windows настроены на выполнение автоматической перезагрузки при возникновении критической ошибки. Этот режим устанавливается в Панель управления — Система — вкладка «Дополнительно» — режим «Загрузка и восстановление » — режим « Выполнить автоматическую перезагрузку»
При такой настройке, «синий экран смерти» можно просто не увидеть, начальная загрузка завершается перезагрузкой так, как будто во время ее выполнения была нажата кнопка сброса системного блока (Reset). В результате, пользователь не получает информацию синего экрана, которую можно было бы использовать для анализа причин возникновения ошибки. Для исключения перезагрузки по критической ошибке в операционных системах Windows XP и старше, нужно войти в меню загрузчика по нажатию клавиши F8 и выбрать режим
Отключить автоматическую перезагрузку при отказе системы
При загрузке в таком режиме вы сможете проанализировать данные синего экрана смерти и определить причину критической ошибки.
В операционных системах Windows 7 и старше, попасть в меню загрузчика довольно проблематично из-за очень малого времени, отводимого на ожидание нажатия F8 . Приходится многократно и часто нажимать клавишу F8 в самом начале загрузки до появления логотипа Windows. А в Windows 10 по умолчанию используется новый режим (standard), при котором опрос нажатия F8 вообще не производится. В этом случае можно выполнить перевод системы в совместимый (legacy) режим загрузки с помощью редактора конфигурации загрузки bcdedit.exe:
bcdedit /set {default} bootmenupolicy legacy — включить совместимый режим загрузки для текущей конфигурации.
bcdedit /store Z:\EFI\Microsoft\Boot\BCD /set bootmenupolicy legacy — включить режим совместимости для конфигурации с хранилищем загрузки на диске Z: в папке \EFI\Microsoft\Boot\. В данном случае загрузка выполнена в другой операционной системе и изменения выполняются для диспетчера загрузки в конфигурации определяемой параметром /store
bcdedit /store Z:\EFI\Microsoft\Boot\BCD /set bootmenupolicy standard — включить стандартный режим для конфигурации с хранилищем загрузки
на диске Z: в папке \EFI\Microsoft\Boot\.
В Windows 8 и Windows 10 для доступа к параметрам загрузки и восстановления Windows можно использовать стандартную утилиту Bootim.exe (Boot Immersive Menu). Утилита позволяет работать с меню загрузчика непосредственно из графической среды пользователя. Чтобы изменить параметры загрузки, достаточно запустить командную строку от имени администратора и ввести команду Bootim. После чего в графической среде можно задать нужные режимы диагностики и восстановления системы, которые будут применены при следующей перезагрузке.
Одним из примеров возникновения синего экрана смерти является случай загрузки старой операционной системы после установки новой материнской платы, или изменением режима работы контроллера жесткого диска в настройках BIOS (SATA – IDE или RAID). Подробно, практика восстановления работоспособности Windows в данном случае описана в отдельной статье
Если непосредственно перед появлением проблемы производилась установка нового программного обеспечения или устанавливались обновления Windows, или другого ПО, имеющего в своем составе системные службы или драйверы (антивирусы, брандмауэры и т.
п.), то возможно, что проблема заключается не в неисправном оборудовании, а в аварийном завершении системы из-за некорректно работающих системных служб или драйверов.
Самым простым способом восстановления системы в данном случае, является
откат ее состояния на момент создания точки восстановления, когда проблемы еще не было. Механизм
точек восстановления Windows позволяет создавать, и некоторое время хранить, копии реестра и важных системных файлов. Такие копии создаются
периодически, или при серьезных изменениях системы, и в подавляющем большинстве случаев, откат на точку работоспособного состояния вернет
Windows к жизни. Но, главной проблемой такого способа восстановления системы заключается в том, что запустить средство восстановления Windows ( утилиту rstrui.exe ) можно только в среде самой ОС, которая не загружается из-за синего экрана смерти. Тем не менее, если данные точек восстановления существуют, проблему можно решить очень просто с использованием диска аварийного восстановления MicroSoft Diagnostic and Recovery Toolset ( MS DaRT), ранее известного как ERD Commander ( ERDC ).
Средства аварийного восстановления MS DaRT позволяют выполнить откат системы в несколько щелчков мышью, а также быстро и легко деинсталлировать обновления системы. Даже в тех случаях, когда данные точек восстановления не кондиционны или не могут быть использованы в полном объеме, проблема может быть решена с использованием выборочной замены системных файлов вручную. Например, если Windows аварийно завершается с кодом Stop: 0xc0000218 {Registry File Failure}, это означает, что с большой долей вероятности повреждены файлы system и / или software из каталога \windows\system32\config , которые являются разделами реестра
HKLM\SYSTEM и HKLM\SOFTWARE
Повреждения файлов остальных разделов ( SAM, SECURITY, BCD ) менее вероятно, поскольку запись в них выполняется гораздо реже и они значительно меньше по размеру. Кроме того, повреждение данных файлов, вызывают другие проблемы загрузки системы и сопровождаются иными сообщениями о критической ошибке. В данном случае, для восстановления системы можно либо выполнить полный откат, либо вручную скопировать файл куста System ( Software ) из данных контрольной точки.
Кроме данных точек восстановления в Windows 7-8 можно воспользоваться автоматически создаваемыми копиями файлов реестра, хранящимися в папке \Windows\System32\Config\Regback. Подробно о приемах восстановления работоспособности
Windows с использованием данных точек восстановления, если загрузка системы невозможна, изложено в статье
ERD Commander — инструкция по применению.
Компьютер самопроизвольно включается.
Подобное поведение компьютера, как правило, связано с настройками BIOS, имеющим отношение к системе управления электропитанием (ACPI — Advanced Configuration and Power Interface или интерфейсу управления электропитанием). Частью спецификации ACPI являются функции включения электропитания компьютера при возникновении определенных условий.
Если коротко, то электропитание компьютера может быть включено не только нажатием кнопки POWER, но и при возникновении событий управления электропитанием
(Power Management Events или PME), задаваемых настройками BIOS материнской платы.
Такими событиями могут быть нажатие определенных клавиш на клавиатуре, специально сформированные
кадры ETHERNET, сигнал, сформированный по внутреннему таймеру, сигнал при подаче первичного напряжения (220V) на вход блока питания и т.п.
Название и содержимое раздела управления электропитанием BIOS зависит от конкретного производителя и версии (Power Management Setup, ACPI Configuration, Advanced Power Management Setup, APM и т.п.)
Ниже приведен пример настроек раздела «Power — APM Configuration» AMI BIOS v2.61:
Restore on AC Power Lost — поведение системы при пропадании
электропитания. Значение Power Off
— система останется в выключенном состоянии,
Power On — будет выполнено включение компьютера, как только электропитание
будет восстановлено. Другими словами, если этот режим включен в BIOS — при подаче
первичного напряжения (220В) компьютер включится самостоятельно, без нажатия
кнопки POWER
Power On By RTC Alarm — включение электропитания по внутренним часам компьютера (аналог будильника).
Power On By External Modems — включение электропитания будет выполняться
при входящем звонке на внешний модем, подключенный к последовательному порту.
Power On By PCI (PCIE) Devices — разрешает включение компьютера от устройств на шине
PCI(PCI-E).
Power On By PS/2 Keyboard — разрешает включение электропитания от клавиатуры,
подключенной к разъему PS/2
В заключение добавлю, что в некоторых версиях BIOS , настройка автоматического включения электропитания при появлении первичного 220V может быть в разделе Integrated Periferals — пункт PWRON After PWR-Fail ( встречается в некоторых версиях Foenix — AwardBIOS CMOS Setup Utility )
Компьютер самопроизвольно выключается.
Подобное проявление неисправности может быть связано не только с компьютерным оборудованием, но и с внешними факторами – температурой окружающей среды, качеством первичного электропитания на входе БП ( 220 V ) и т.
п. Наиболее вероятные причины самопроизвольного выключения компьютера:
— Перегрев. Показания температурных датчиков можно получить с помощью специального программного обеспечения. Обычно такое ПО можно имеется на сайтах производителей оборудования (материнской платы, видеоадаптера, дисковых накопителей и т.д ). Можно также воспользоваться специальными программами мониторинга состояния системы, как например, AIDA64 ( бывший EVEREST ) компании Lavalis Consuting Group или Speccy от разработчиков более известных продуктов CCleaner и Recuva. Если самопроизвольное выключение компьютера связано с перегревом, то обычно оно сопровождается ошибками прикладных программ, синими экранами смерти, зависаниями системы.
— Срабатывает защита блока питания. Причиной срабатывания может быть
недостаточная мощность БП. Дополнительным признаком работы на
предельной нагрузке может быть то, что выключение происходит не всегда, а,
например, при запуске игровых программ, резко увеличивающих потребление электроэнергии
видеоадаптером.
Срабатывание защиты в редких случаях, может быть вызвано кратковременным коротким замыканием, возникающим при вибрации корпуса или электронных плат. Обычно это вызвано малым расстоянием между шинами питания, выводами разъемов, элементов плат или проводников с поврежденной изоляцией и корпусом. При диагностике можно воспользоваться легким простукиванием предполагаемых мест возникновения замыкания.
Компьютер зависает или самопроизвольно перезагружается.
    Речь идет только о зависаниях и перезагрузках, вызванных неисправностью или нестабильной работой оборудования.
Нередко зависания и перезагрузки сопровождаются ошибками распаковки архивов,
сообщениями об ошибках отдельных программ, сообщениями системы о невозможности
выполнить приложение или открыть файл.
Как и в случае с самопроизвольным выключением, причиной может быть перегрев,
недостаточная мощность или нестабильность выходных напряжений блока питания.
Также распространенной причиной является использование разгона с целью
повышения быстродействия. Разгон всегда снижает стабильность работы системы.
Диагностика проблемы:
— проанализируйте журналы системы. Возможно, там есть записи, которые помогут установить
причины нестабильной работы.
— отмените режим автоматической перезагрузки при возникновении критической ошибки
Windows. «Пуск» — «Настройка» — «Панель управления» — «Система» — «Дополнительно» —
«Загрузка и восстановление — Параметры» — нужно убрать галочку «Выполнить автоматическую
перезагрузку». Полезно включить (если не включен) режим записи малого дампа памяти,
который может помочь в поиске причин возникновения критической ошибки с помощью
утилиты BlueScreenView, как описано
здесь в разделе «Поиск проблемного драйвера»
— попробуйте выполнить загрузку ОС в безопасном режиме. В данном режиме выполняется
загрузка только тех драйверов устройств и системных служб, которые минимально необходимы.
Их перечень определяется содержимым раздела реестра
HKLM\SYSTEM\CurrentControlSet\Control\SafeBoot
Подразделы:
Minimal — список драйверов и служб, запускаемых в безопасном режиме
(Safe Mode)
Network — то же, но с поддержкой сети.
Синий экран смерти (BSOD) с разными кодами на разных драйверах с большой вероятностью говорит о неполадках в оборудовании, обычно это:
    Несколько советов:
1. Диагностика значительно упрощается, если вам удастся зафиксировать ситуацию, т.е. — найти такую комбинацию условий, при которых сбой будет повторяться. .
2. При диагностике старайтесь максимально упростить конфигурацию
оборудования — физически отключайте то, без чего можно обойтись.
3. Если у вас возникло подозрение, что причиной нестабильной работы
является перегрев, попробуйте установить дополнительные вентиляторы. При их
установке, старайтесь не создавать встречных воздушных потоков.
Можно, также, используя настройки BIOS материнской платы, искусственно
занизить производительность компьютера.
Обычно, в BIOS имеются настройки для повышения производительности (разгона)
путем увеличения тактовых частот работы процессора, памяти, шин обмена данными. Для стабильной работы, как правило, требуется еще и увеличение напряжений питания разгоняемых устройств. И первое, и второе, сопровождается ростом энергопотребления и дополнительным нагревом. Занижение тактовых частот и напряжений питания снизит нагрев элементов. Однако, учтите, что значительное снижение напряжения, как правило, еще и уменьшает стабильность их работы.
4. Если у вас используются модули оперативной памяти, не входящие в
список рекомендованных производителем материнской платы, то, как и в предыдущем
случае, попробуйте снизить настройками BIOS их производительность, но не
уменьшайте, а, наоборот, пошагово увеличивайте напряжения питания.
Если
модулей несколько, попробуйте для эксперимента, использовать только один из
них.
Программы для контроля и тестирования оборудования
Everest Ultimate Edition (Everest Corporate Editions) — наверно, самая популярная программа компании Lavalys Consulting Group для диагностики и тестирования аппаратных средств компьютера. Выдает более 100 страниц информации, о процессоре, материнской плате, памяти, устройствах, показания температурных датчиков, и т.д. Также может использоваться для проведения сетевого аудита и настройки на оптимальную работу. Everest Corporate Edition, по сравнению с EVEREST Ultimate Edition обладает несколько более широкими возможностями по диагностике, в том числе по анализу локальной сети. Имеется поддержка русского языка. Программа платная. Сайт программы — www.lavalys.com/
SIV (System Information Viewer)
— В отличие от Everest, бесплатная. Показывает очень подробную информацию о системе, локальной сети и аппаратном обеспечении.
Выдает информацию о широком наборе характеристик локального компьютера и рабочих станций: установленное оборудование и программное обеспечение, данные с датчиков температуры и напряжений, сведения о процессоре, памяти, жестких дисках и очень многое другое. По возможностям (кроме удобства представления информации) практически не уступает платному Everest. Программа постоянно обновляется.
Скачать последнюю версию можно на странице загрузки производителя rh-software.com
SpeedFan — бесплатная программа для контроля материнской платы (температура, напряжения, скорости вращения вентиляторов). Имеет возможность считывания S.M.A.R.T — атрибутов жестких дисков, и соответственно, их температуры. Позволяет регулировать скорость вращения вентиляторов. Поддерживается множество аппаратных платформ, включая и IPMI для серверов.
Скачать актуальную версию SpeedFan можно на официальном сайте разработчика.
Speccy — популярная программа для получения сведений о системе от разработчиков оптимизатора Ccleaner.
Сайт программы — www.ccleaner.com/speccy. Программа распространяется в бесплатном (Speccy Free) и платном (Specce Professional) вариантах, а также в составе платного пакета Ccleaner Professional .
Memtest86+ — создана на основе Memtest86 независимыми разработчиками. Сайт программы — www.memtest.org
В современных операционных системах может быть доступна программа тестирования оперативной памяти непосредственно из меню менеджера загрузки установленной ОС Windows или из меню загрузочного диска с дистрибутивом.
Если вы желаете поделиться ссылкой на эту страницу в своей социальной сети, пользуйтесь кнопкой «Поделиться»
Кабели и разъемы питания компьютера и панели
Шнур питания переменного тока
Шнур, который соединяет ваш компьютер с источником питания переменного тока, отличается тем, что это почти единственная вещь на вашем компьютере, которая осталась относительно неизменной с самого начала дни ПК.
Кабель питания от компьютера 20-летней давности, вероятно, отлично подойдет к тому, который вы собираете сегодня.
Кстати, кабель питания имеет официальное название. Официально он называется кабелем NEMA 5-15P — IEC-320-C13.
Так что иди, развлекайся. Зайдите в компьютерный магазин и скажите, что хотите заказать кабель NEMA 5-15P — IEC-320-C13. Только не вини меня, если тебя ударят или сочтут ботаником.
Внутренние разъемы питания
Разъемы питания SATA
Диски SATA используют разъем питания, специально разработанный для обеспечения «горячей замены» дисков, что было бы довольно сложно при использовании старых разъемов Molex. Это было сделано специально, потому что старые диски PATA не должны были заменяться в горячем режиме.
В дополнение к показанному здесь стандартному разъему питания SATA существуют также разъемы питания SATA «slimline» и «micro» для использования в некоторых планшетах и других устройствах малого форм-фактора.
В дополнение к питанию дисков SATA разъемы питания SATA стали стандартом де-факто для питания всего остального, что раньше питалось от разъемов Molex. Поскольку это стало новым стандартом, практически все новые блоки питания поставляются с большим количеством разъемов SATA, но с небольшим количеством разъемов Molex или вообще без них.
Если по какой-то причине вам нужно запитать устройство, которое требует Molex, от штекера SATA, вы можете приобрести адаптер SATA-Molex, который сделает это возможным. Напряжения одинаковые.
Разъем питания ATX
Основное подключение питания к материнской плате обеспечивается разъемом P1, что вполне уместно. Он может иметь 20 или 24 контакта. Многие имеют 20-контактный разъем, подключенный к съемному 4-контактному разъему.
Разъем P1 имеет ключ, чтобы предотвратить неправильное подключение, и плотно удерживается на материнской плате небольшим пластиковым зажимом. Если не подходит, не заставляйте. Вы, вероятно, пытаетесь прикрепить его задом наперед.
Если бы вам удалось с помощью одних лишь мускулов сдвинуть его задом наперед, вы сразу же поджарили бы все части своего компьютера, как только включили его. Так что не делай этого.
Никогда не подключайте блок питания ATX к сети переменного тока, если разъем P1 не подключен к материнской плате, тестовой нагрузке или тестеру блока питания. Подключение блока питания ATX к сети переменного тока, когда разъем P1 не подключен к нагрузке, приведет к выходу из строя блока питания.
Разъемы питания графического процессора (видеокарты)
Это 6- или 8-контактный разъем питания, предназначенный для питания графических процессоров более высокого уровня, чьи требования к питанию слишком высоки, чтобы подавать их через слот материнской платы. Некоторые видеокарты сами по себе могут потреблять 125 Вт и более.
Как и в случае с разъемом питания ATX, эти разъемы очень часто можно использовать для 6-контактного или 8-контактного ввода питания, сделав два провода отсоединяемыми от остальных шести.
Купольные материнские платы со встроенным видео также требуют, чтобы один из них был подключен к материнской плате, обычно рядом с графическим процессором.
Эти разъемы снабжены ключом для предотвращения неправильного подключения, но, поскольку они сделаны из пластика, их можно подключить в обратном направлении, если достаточно сильно надавить. Так что не пытайтесь заставить их. Если кабель питания не подключается к входу с небольшим усилием, возможно, вы перепутали вилку.
Разъем P4
Этот разъем появился в процессоре Intel Pentium 4, для которого требовался дополнительный разъем, который впоследствии стал называться разъемом P4. Он был подключен к разъему на материнской плате, который обычно располагался очень близко к процессору. Некоторым процессорам AMD Athlon также требовалось опережение P4.
Для многих материнских плат, разработанных для новых процессоров Intel и AMD, также требуется вывод P4. Как правило, если на материнской плате есть разъем для подключения P4, его следует подключить.
Если вы сомневаетесь, обратитесь к руководству по материнской плате.
Некоторое время некоторые другие устройства (особенно мощные видеокарты) также использовали разъем P4 для обеспечения дополнительной производительности сверх того, что они могли получить от слотов расширения. В более новых устройствах, как правило, используется либо разъем питания SATA (поскольку блоки питания, как правило, поставляются с их большим количеством), либо 6- или 8-контактный разъем графического процессора, описанный ранее на этой странице.
Как и любые другие неиспользуемые адаптеры, если в вашем блоке питания есть один или несколько проводов P4, которые вам не нужны, свяжите их, чтобы они не мешали вентиляторам, другим компонентам и металлическим деталям.
Разъемы Molex
Жесткие диски PATA, большинство других устройств IDE и EIDE, а иногда и некоторые старые карты расширения, которым требовалось дополнительное питание сверх того, что обеспечивал слот расширения, использовали стандартный 4-жильный разъем питания, подобный показанному здесь.
. Он называется разъемом Molex или P5 («P» означает «питание»).
Разъемы Molex быстро становятся не более чем памятью, поскольку SATA затмевает PATA в качестве стандарта для внутренних дисков. Но это образовательный сайт, так что считайте это уроком истории.
Разъемы Molex имеют такую форму, чтобы предотвратить случайное присоединение назад, поэтому не применяйте силу. Если вам удастся подать напряжение на компонент с перевернутым разъемом питания, вы немедленно уничтожите устройство.
Провода питания вентилятора
Все материнские платы имеют разъемы для выводов вентилятора ЦП и как минимум одного корпусного вентилятора. Они обеспечивают как мощность, так и, в большинстве случаев, контроль оборотов и управление скоростью в зависимости от температуры.
Заголовок вентилятора процессора обычно помечен как CPU FAN, что вполне уместно. Разъем вентилятора корпуса может иметь маркировку CHASSIS, SYS FAN или CASE FAN. Большинство современных материнских плат также имеют разъем для кулера чипсета.
Некоторые люди «подключают» свои вентиляторы, чтобы они постоянно работали на полных оборотах. Если вам не нравится шуметь, сжигать вентиляторы или тратить энергию впустую, я не думаю, что это хорошая идея. Регулировка скорости вентилятора — одна из тех вещей, с которыми компьютеры справляются очень хорошо. Если вы хотите настроить скорость вращения вентилятора, вероятно, для этого есть настройка в настройках CMOS.
Выводы передней панели
Каждый корпус компьютера поставляется с набором проводов, обычно называемых «выводами передней панели», которые соединяют материнскую плату со светодиодами и переключателями на передней панели. Разъемы обычно включают в себя разъемы для переключателей питания и сброса, индикатор питания и индикатор активности жесткого диска, а в некоторых случаях и системный динамик. Если в корпусе есть USB-порты на передней панели или устройство для чтения карт памяти, то для этих аксессуаров также будут выводы.
Выводы передней панели подключаются к шине на материнской плате, помеченной крошечным текстом и маркировкой полярности, когда это необходимо, потому что разъемы никак не обозначены.
значит и возможно подключение проводов с неправильной полярностью. Вот почему все разъемы, для которых важна полярность (в основном светодиоды), помечены крошечным знаком «+» или стрелкой для обозначения положительного провода.
К сожалению, не существует стандарта относительно точного расположения заголовков панелей. Они , обычно расположены на краю материнской платы, который будет ближе всего к передней части компьютера, когда материнская плата установлена. Но есть исключения.
Разъемы питания дисковода для гибких дисков
Дисководы для гибких дисков, более старые оптические приводы и некоторые другие устройства IDE и EIDE подключаются с помощью разъема питания еще меньшего размера, называемого P7, который показан на этом рисунке. Вряд ли вам это понадобится в наше время.
Несмотря на то, что разъемы P7 были с ключом, они также были хлипкими; так что было очень легко заставить их пойти по ложному пути. С этим справится даже худощавый гик.
Следовательно, многие совершенно новые диски были немедленно сожжены дотла при первом включении компьютеров, в которые они были установлены.
Если вам нужно установить что-то с разъемом P7, и он не скользит легко, вы, вероятно, установили его задом наперед. Не заставляйте это. Вы сломаете его, а затем сожжете любое устройство, которое подключаете. Используйте мозги, а не мускулы.
Начало работы
- Компоненты
- Кабели и разъемы
- Кабели SATA и SCSI
- Силовые и панельные кабели и разъемы (эта страница)
- Кабели IDE и дисковода гибких дисков (старая страница)
Следующая страница устарела, но может быть интересна некоторым посетителям:
- Кабели и разъемы
Что такое разъем питания?
`;
Промышленность
Факт проверен
Г.
Визен
Разъем питания — это часть оборудования, используемая с различными типами электроники, позволяющая пропускать через него значительный электрический ток. Обычно это не используется в качестве средства отправки сигнала, такого как поток данных с одного устройства на другое, а вместо этого позволяет питанию достигать устройства. Разъем питания для некоторых устройств довольно прост и часто предназначен для подключения электронного компонента к настенной розетке или другому источнику питания. Существует также ряд разъемов, которые можно использовать между устройствами, в том числе те, которые позволяют одному блоку питания компьютера подключаться к многочисленным компонентам.
Существует множество элементов, которые можно использовать в качестве разъема питания, хотя обычно это отрезок кабеля, соединяющий устройство с источником питания.
Это часто разрабатывается как часть коммерческого продукта, такого как лампа или телевизор, в котором силовой кабель постоянно установлен во время строительства. Есть также некоторые устройства со съемными вилками, например компьютерный монитор, который можно отсоединить от разъема питания.
Различие между разъемом питания и разъемом сигнала тонкое, но важное. Разъем сигнала может использоваться для передачи некоторого типа сигнала, который может принимать форму электрического тока или цифрового сигнала. Однако это обычно довольно слабое устройство и обычно не предназначено для использования в качестве средства, с помощью которого устройство получает свой основной источник питания.
Кабели, используемые для подключения различных видео- и аудиоустройств, обычно представляют собой сигнальные разъемы.
Есть несколько типов кабелей, которые могут использоваться как сигнальные и силовые разъемы. Кабель универсальной последовательной шины (USB), например, может использоваться для передачи данных между устройствами, но также может пропускать через него ток, достаточный для зарядки устройства или обеспечения его питанием. Однако многие типы разъемов питания просто предназначены для того, чтобы позволить заряду течь от источника питания к устройству и давать ему мощность, необходимую для его работы.
Это может включать вилку, используемую с настенной розеткой, а также соединения между электрическим устройством и большой внешней батареей или генератором.
Разъем питания также может быть кабелем или соединением, которое позволяет питанию достигать различных внутренних компонентов в более крупной системе. Компьютерные башни, например, часто имеют источник питания, который подключается к стенной розетке или аналогичному источнику, а затем распределяет этот заряд на различные внутренние устройства в башне. В корпусе компьютера используются различные типы разъемов для подключения этого блока питания к жесткому диску, накопителям и материнской плате.
