Что такое обжим сетевого кабеля и зачем он нужен. Какие инструменты потребуются для самостоятельного обжима. Как правильно зачистить и обжать витую пару. Какие ошибки чаще всего допускают при обжиме кабеля. Как проверить качество обжима и убедиться в работоспособности соединения.
Что такое обжим сетевого кабеля и для чего он нужен
Обжим сетевого кабеля — это процесс крепления коннектора RJ-45 на концах витой пары для создания сетевого соединения. Правильный обжим обеспечивает надежный контакт между проводниками кабеля и контактами разъема, что критически важно для стабильной работы сети.
Основные причины, по которым может потребоваться самостоятельный обжим кабеля:

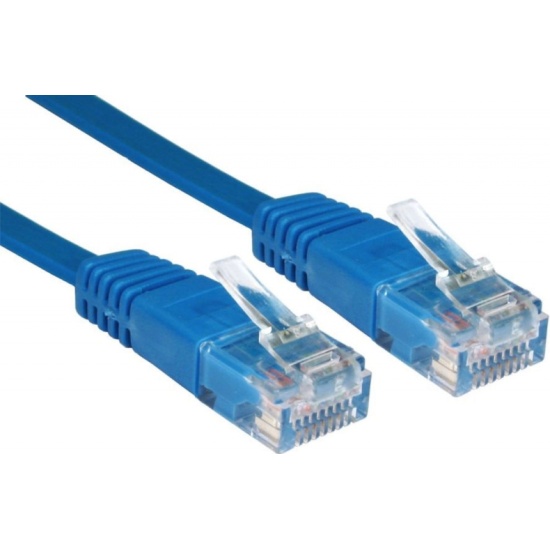

- Необходимость изготовления патч-корда нестандартной длины
- Ремонт поврежденного сетевого кабеля
- Экономия на покупке готовых патч-кордов
- Создание структурированной кабельной системы в доме или офисе
Необходимые инструменты и материалы для обжима
Для самостоятельного обжима сетевого кабеля потребуются следующие инструменты и материалы:
- Кабель витая пара категории 5e или выше

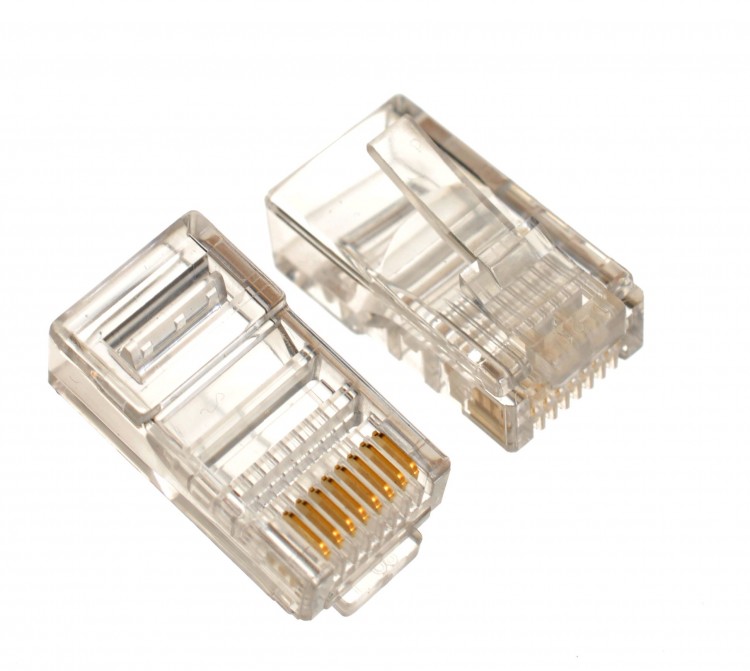

- Коннекторы RJ-45
- Обжимной инструмент (кримпер)
- Устройство для зачистки кабеля
- Кабельный тестер
- Ножницы
Качественные инструменты обеспечат более надежный обжим и долговечность соединения. Не стоит экономить на кримпере — от его качества во многом зависит надежность обжима.
Пошаговая инструкция по обжиму сетевого кабеля
Процесс обжима сетевого кабеля включает несколько основных этапов:
- Отмерьте необходимую длину кабеля и отрежьте его ножницами
- С помощью стриппера снимите внешнюю изоляцию на 2-3 см с конца кабеля
- Расплетите витые пары и выровняйте проводники
- Расположите проводники в нужном порядке согласно выбранной схеме
- Обрежьте концы проводников ровно, оставив 1-1.5 см
- Вставьте выровненные проводники в коннектор RJ-45
- Поместите коннектор с кабелем в кримпер и сожмите до щелчка
- Проверьте качество обжима с помощью тестера
Важно соблюдать правильный порядок проводников и не допускать их перекручивания при вставке в коннектор. От этого зависит работоспособность соединения.
Схемы обжима сетевого кабеля
Существует две основные схемы обжима витой пары:
- T568A — используется преимущественно в домашних сетях
- T568B — применяется в корпоративных сетях и дата-центрах
Схемы отличаются порядком расположения цветных проводников в коннекторе. Важно использовать одинаковую схему на обоих концах кабеля. Порядок проводников для каждой схемы:
T568A:
- Бело-зеленый
- Зеленый
- Бело-оранжевый
- Синий
- Бело-синий
- Оранжевый
- Бело-коричневый
- Коричневый
T568B:
- Бело-оранжевый
- Оранжевый
- Бело-зеленый
- Синий
- Бело-синий
- Зеленый
- Бело-коричневый
- Коричневый
Типичные ошибки при обжиме сетевого кабеля
При самостоятельном обжиме сетевого кабеля новички часто допускают следующие ошибки:
- Неправильный порядок проводников
- Недостаточно плотный обжим коннектора
- Чрезмерно сильный обжим, повреждающий проводники
- Перекручивание проводников при вставке в коннектор
- Слишком короткая зачистка внешней изоляции
- Повреждение изоляции отдельных проводников
- Использование разных схем обжима на концах кабеля
Внимательность и аккуратность при выполнении каждого этапа обжима поможет избежать большинства этих ошибок.
Проверка качества обжима сетевого кабеля
После обжима необходимо проверить качество соединения с помощью кабельного тестера. Тестер позволяет выявить следующие проблемы:
- Обрыв отдельных проводников
- Короткое замыкание между проводниками
- Неправильный порядок подключения проводников
- Разрыв экрана кабеля
Если тестер показывает ошибку, необходимо обрезать коннектор и выполнить обжим заново. Только после успешного прохождения теста кабель можно считать готовым к использованию.
Преимущества самостоятельного обжима сетевого кабеля
Умение самостоятельно обжимать сетевой кабель дает ряд преимуществ:
- Экономия на покупке готовых патч-кордов
- Возможность изготовления кабелей нестандартной длины
- Оперативный ремонт поврежденных кабелей
- Полный контроль качества на всех этапах
- Приобретение полезного навыка для домашнего мастера
При этом важно понимать, что качественный обжим требует определенных навыков и практики. Новичкам рекомендуется сначала потренироваться на ненужных отрезках кабеля.
Как подключить розетку для интернет кабеля — Altclick
Содержание
Подключаться к интернету можно разными способами. Один из вариантов – использование интернет-розетки. Розетка для интернет-кабеля может ставиться даже в городской квартире. Она отличается от классической розетки наличием уникального разъема. С его помощью можно установить провод «витая пара». В нем есть специальные жилы с изоляцией. Всего проводов 8, они соединены друг с другом попарно. Таким образом, получается четыре пары.
Благодаря специфической конструкции, электромагнитные помехи сведены к минимуму. Передача информации в этом случае может осуществляться на скорости до одного гигабита в секунду. Кабель витая пара подключается в интернет-розетку.
Для кабеля есть специальное гнездо. Оно называется RJ-45. Провод нужно установить в это гнездо, обжать инструментом. Провода разъема должны быть размещены в конкретном порядке. Это очень важно. Рассмотрим, как подключить розетку для интернета.
Internet розетки: разновидности
В этом пункте статьи мы рассмотрим основные виды розеток под разъем RJ-45. RJ-45 является стандартом для подсоединения витой пары различных сетевых коммуникаторов. Посредством кабеля витая пара пользователь может организовать любой канал. Этот канал будет служить для передачи информации для организации локальной или общей сети. Интерфейс RJ-45 подходит для подключения к интернету на даче.
Классификации розеток для интернета по параметрам:
- Число разъемов. По этому параметру разделяются на несколько типов. Одинарный, двойной, на четыре и восемь разъемов. Существуют и комбинированные варианты. Они оснащаются коммутаторами для подсоединения RJ-45 и USB, HDMI.
- Скорость интернет-соединения. По этому параметру розетки подразделяются на категории по скорости передачи информации: до 100 Мбит/сек, 1000 Мбит/сек и 10 Гбит/сек в радиусе 50 метров.
- Метод монтажа. Розетки бывают внутренние и накладные. Внутренние монтируют непосредственно в стену, а наружные крепят на стену. Каждый вариант имеет свои преимущества. Пользователи выбирают способ монтажа, ориентируясь на свои предпочтения.

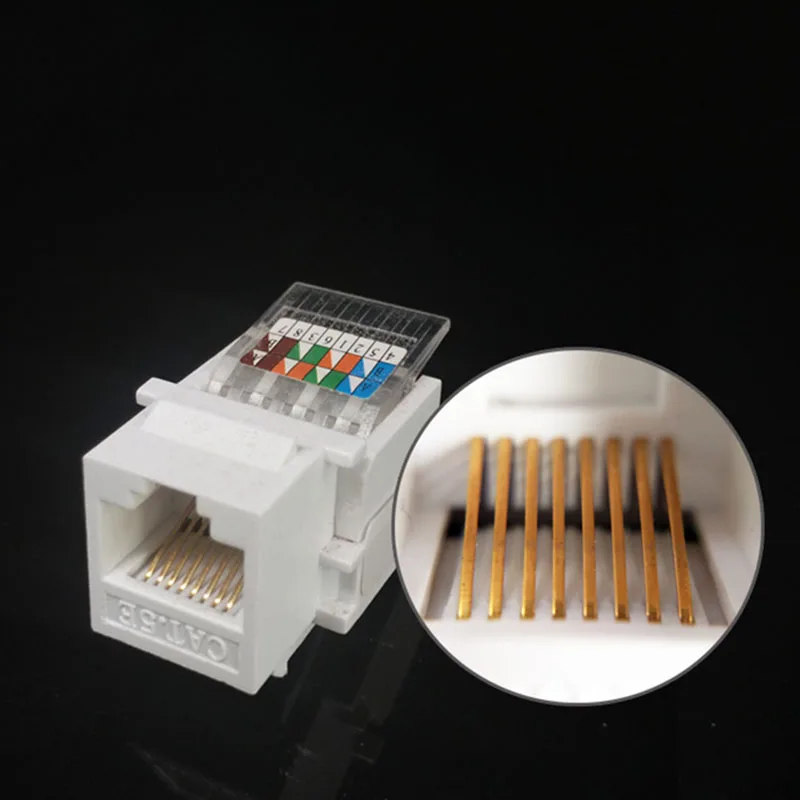

Многие производители выпускают так называемые кейстоуны. Устройства представляют собой модульный порт. Он универсален, поэтому подойдет практически под любой вид разъема. Внешние интернет-розетки применяют, если есть необходимость установить устройство на стене. Внешний подрозетник монтируют на поверхности стен. А сверху устанавливается панель с модулями. Внутренние чаще устанавливаются внутрь кирпичных или гипсокартонных стен. Есть и другие модели – со сменными модулями. Пользоваться ими очень удобно. Их преимущество в простоте обслуживания.
Принципы прокладки кабеля в стене
Один из сложных по исполнению тип прокладки сетевого кабеля – установка его внутри стены. Такой вариант подходит для городской квартиры, частного дома и офиса. Стоит детально разобрать особенности такого метода. Преимущество внутреннего монтажа заключается в том, что провод скрыт внутри стены. Следовательно, он не будет мешать, путаясь под ногами. Поэтому интерьер не пострадает. Но методика имеет и минусы. К примеру, могут возникнуть трудности с доступом к интернет-кабелю.
Ремонтировать и обслуживать провод будет крайне затруднительно, потому что он скрыт в стене. Обычно монтажом кабеля занимаются профессионалы. В таком случае развода выполняется по штробам в гофрированной трубе из ПВХ. Это сводит к минимуму риски появления поломки. В крайнем случае можно получить доступ к кабелю. Демонтаж при этом выполнять не придется.
Нужно помнить, что витая пара без защитного экрана обладает высокой чувствительностью к электромагнитным помехам. Поэтому нужно правильно рассчитать расстояние от электропроводки до компьютерной проводки. Минимум должен составлять пятьдесят сантиметров. Следующий шаг – наметить трассу. Когда будете подбирать участок для штробы, учтите, что кабель ограничен по углу изгиба. Если вы работаете с витой парой, используйте для нее защитный гофрошланг.
Очень важно изначально правильно выбрать провод. На качестве лучше не экономить. Витая пара считается надежным кабелем. Монтаж начинается с укладки кабеля в гофротрубу нужного диаметра. Провод должен свободно двигаться внутри трубы. После этого гофру крепят в штробе специальной гипсовой стяжкой. И только после этого приступают к отделочным работам. На выходе провода будет установлена интернет-розетка.
Но перед этим необходимо выполнить ее распиновку.
Сначала ставят подрозетник, в нем крепится корпус и сам механизм розетки. Как мы уже отметили выше, интернет-розетки бывают двух типов в зависимости от способа монтажа. Внутренние применяются в том случае, если кабель проложен в стене. Внешние модели крепятся на стенах. Но все модели состоят из нескольких частей. Одна половина устройства нужна для крепления. А внутренние компоненты предназначаются для подсоединения провода. Другая часть нужна для обеспечения защиты.
Чаще люди предпочитают пользоваться услугами мастеров. Технический специалист быстро выполнит работы. Схем подключения интернет-кабеля по цветам существует несколько. С их помощью можно подключать кабель: T568А и T568В. Первая схема «А» у нас не применяется. Кабель размещают по схеме T568В. У пользователей есть свои причины установить интернет-розетку. Эксперты рекомендуют сразу расшить сеть из восьми проводников. В таком случае при изменении скоростного показателя в будущем не придется менять сеть.
Подсоединить витую пару к розетке можно по инструкции. На схеме все выглядит достаточно понятно.
Популярные бренды розеток для интернета
Если вы собираетесь установить у себя дома интернет-розетку, нужно знать, какие производители выпускают эти устройства:
- Французская продукция, которую выпускает надежный производитель. Устройства считаются одними из самых лучших на рынке электроники. Оснащаются лучшим механизмом фиксации провода. Схема подключения не имеет отличий от стандартных норм. Розетки Легранд универсальны. Подключение их можно выполнять по схемам А и В. Цветовые схемы размещены на клемме устройства.
- Стоимость моделей ниже, чем изделий предыдущего бренда. Это высококачественная продукция. Корпус интернет-розеток Вико выполнен из высокопрочных полимеров. Внутренняя сборка отличается эргономичностью. Продукция Вико считается оптимальным решением по цене. Для некоторых пользователей имеется существенный недостаток – отсутствие подсказок в виде цветовой схемы подсоединения. Распиновку нужно выполнять предельно аккуратно.
- Производство Турция. Компания помимо розеток выпускает качественные выключатели. Подключение и монтаж устройств можно выполнить самостоятельно. Розетки этого бренда предельно просты в использовании.
- Подключение устройств этого бренда выполняется аналогично. В линейке продукции можно найти двойные модели. В таком случае нужно будет проводить два провода от роутера. Поскольку соединение параллельно сетевые устройства не поддерживают. Самые популярные модели Шнайдер оснащены двумя выходами.
Распиновку нужно выполнять предельно аккуратно.Проводной интернет сейчас считается самым качественным. Для удобства организации такой сети используют специальные интернет-розетки. Благодаря этим устройствам кабель не будет путаться под ногами. Несмотря на все вероятные сложности, пользователи предпочитают выполнять монтаж самостоятельно.
Нюансы монтажа интернет-розетки
Как мы уже сказали, интернет-розетки монтируются как внутри стены, так и на ее поверхность.
Как именно будет установлено устройство, зависит от предпочтений пользователя. Если розетку нужно установить в помещении, где размещено много компьютерной техники, стоит отдать предпочтение внешнему монтажу. Для выполнения крепления этого устройства нужно поставить кабель в разъем. После этого посредством двух дюбелей производят крепление внутреннего элемента интернет-розетки к стене. Финальный этап – монтаж декоративного компонента устройства. Монтаж внутренним способом отнимет больше времени.
Рассмотрим алгоритм действий при монтаже внутренней розетки:
- В стене делают специальный вырез. Для этого чаще используют перфоратор. После этого зубилом и молотком убирают внутреннюю часть сделанного выреза.
- К стене делают штробу от одной розетки ко второй.
- В полученное отверстие монтируют подрозетник. Для фиксации используется гипсовый раствор.
- Кабель выводят по штробе, подключают ПК. Затем кабель выводят в специальную установочную коробку. После его подключают к розетке.
- Декоративная часть интернет-розетки устанавливается в последнюю очередь.
После его подключают к розетке.Если монтаж был выполнен с соблюдением всех правил, устройство прослужит достаточно долго.
Как проверить сигнал
По завершении монтажа нужно выполнить проверку сигналов в розетке. Работать будем со стандартным бытовым тестером. Также понадобится патч-корд с прямой схемой распиновки. По длине он должен быть от половины до пяти метров. Подсоединять второй конец кабеля нужно в тестовую розетку. Выставляем прибор в положение звукового сигнала. Теперь можно выполнить проверку каналов патч-корда и розетки. Если вы услышали звук, значит, соединение установлено. Если в тестовом приборе нет звуковых сигналов, ориентируемся на лампочки. При некорректном расключении жил, лампы на приборе будут гореть не по порядку, а произвольно. К примеру, сначала загорится первая лампочка, потом третья, затем вторая и так далее. Тестер не будет выдавать сигналы, если была установлена дешевая розетка низкого качества.
В таком случае стоит приобрести более надежную модель.
Вероятные ошибки при монтаже розеток для интернета
Если во время тестирования вы обнаружили отсутствие подключения, вероятно, что в процессе монтажных работ подсоединение было выполнено неправильно.
Какие ошибки чаще всего допускают пользователи:
- Пользователь самостоятельно монтирует кабель и розетку по схеме Б. Но коннектор и модемное устройство были куплены ранее в собранном виде. Если предварительно не провести проверку формата подключения, может оказаться, что интернет-розетка подключается по одной схеме, а кабель по другой. Этим и объясняется отсутствие соединения. Выполните проверку кроссировки коннектора. Затем сделайте распиновку витой пары.
- Иногда пользователи в процессе монтажных работ повреждают ножом оболочку кабеля. Для обеспечения соединения нужно поставить контакты в пазы и выполнить правильный обжим.
- Пользователь оставил чересчур длинный кабель. Чтобы подключить розетку для интернета, необходимо оставлять максимум двадцать сантиметров. Если кабеля будет оставлено более чем на тридцать сантиметров, розетка разболтается. Поэтому пользователю придется выполнять монтажные работы заново.
- Соблюдены все основные требования и правила. Но интернет-розетка не функционирует. Пользовать выбрал низкокачественное устройство. Или розетка изначально была бракованная. На рынке электроники всегда можно найти надежные устройства. Стоимость их вполне доступна. Отдавайте предпочтение продукции надежных брендов. Качественное устройство прослужит достаточно долго.
Если у вас нет уверенности, что вы можете самостоятельно произвести монтаж кабеля и розетки для интернета, лучше обратиться к профессионалу. Мастер выполнит монтажные работы быстро. Интернет провайдеры по адресу в Московской области предлагают услуги по монтажу интернет-розеток. Стоимость необходимо уточнять на сайте поставщика услуг.
Но некоторые пользователи все же предпочитают выполнять монтаж своими руками. Главное – разобраться в деталях.
СЕТЕВОЙ КАБЕЛЬ НЕ ПОДКЛЮЧЕН — 4 возможные причины
Коннект по проводам — наиболее стабильный вариант получения интернет-трафика. Никакие внешние помехи не мешают серфингу в Сети, да и скорость у добросовестных провайдеров стабильно держится на обещанном уровне. Однако бывают ситуации, при которых компьютер не может видеть сетевой кабель, хотя вроде все подсоединено. Разберемся, как исправить ошибку подключения.
Безопасность превыше всего: Как обезопасить себя в интернете — 4 аспекта
Ошибка «Сетевой кабель не подключен»: первоочередные действия
При появлении красного крестика на значке сети первым делом отбросьте варианты, не связанные с поломками вашего компа или витой пары, проложенной по квартире. Пара типичных ситуаций из этой категории:
- В комнате погас свет. Компьютер, подключенный через ИБП, продолжает работать, ноутбук переключился на батарею. Windows показывает, что сетевой кабель теперь не подключен. В этом случае проблема связана с отсутствием электричества. Дождитесь его включения, и все заработает.
- Провайдер меняет/ремонтирует оборудование. Свяжитесь с поставщиком интернета и выясните, не связано ли отсутствие Сети с его кипучей деятельностью.
Windows показывает, что сетевой кабель теперь не подключен. В этом случае проблема связана с отсутствием электричества. Дождитесь его включения, и все заработает.Есть еще вариант с повреждением кабеля в подъезде, но в этом случае ликвидировать неисправность вряд ли получится без телефонной заявки провайдеру. Этот вариант оставьте на потом. Вызвать специалиста никогда не поздно. Возможно, проблема в технике или кабеле на вашей территории. Перед вызовом мастера стоит хоть немного повозиться самостоятельно.
Решаем проблему с печатью: Почему компьютер не видит принтер — 6 шагов к беспроблемной печати документов
Компьютер не видит кабель интернета: другие причины и как устранить неполадки
Основные поломки внутри квартиры, связанные с ПК или кабелем:
Теперь рассмотрим основные неисправности подробнее.
Возвращаем звук наушникам: Компьютер не видит наушники: 7 причин неисправностей и проверенные способы вернуть звук
Устаревшие драйвера или их неудачное обновление. Неудачная установка драйверов
Одно из самых неприятных последствий установки неудачной сборки Windows — неправильное распознавание системой сетевой карты. В этом случае пользователь получает неработающий адаптер и сталкивается с проблемами, связанными с доступом в интернет. Приходится искать диск с драйверами для ноутбука, материнской платы или самого адаптера, если он дискретный.
Альтернативный выход — поиск дров в интернете с другого устройства с последующей записью на флешку. В поиске поможет название модели ноута, материнки ПК или ИД оборудования. В последнем случае заходим в «Диспетчер устройств», клацаем правой по адаптеру, далее: Свойства — Сведения.
Также к вариантам, связанным со сбоями в работе ПО, относятся:
- устаревшие драйвера,
- их неудачное обновление.
В первом случае обновляем дрова через «Диспетчер устройств» (клик правой по адаптеру — обновить), во втором — возвращаемся на предыдущую версию дров (клик правой — свойства — драйвер — откатить).
После манипуляций с драйверами не помешает сделать перезагрузку.
Сеть с простой настройкой: Что такое Mesh система: 9 преимуществ и 2 недостатка ячеистой домашней сети
Проблемы с сетевой картой
Накрылась сетевуха — это еще одна ситуация, при которой система оповещает, что сетевой кабель к ПК не подключен, хотя он подключен. При этом в «Диспетчере устройств» адаптера, скорее всего, не будет. Для проверки можете подключить к кабелю исправный ПК или ноут. Если проблема в сетевухе, интернет сразу появится.
Сетевуха может легко отдать концы из-за скачка напряжения. Даже если речь идет об адаптере, интегрированном в материнку, проблема решаема. Можно купить недорогую дискретную внутреннюю сетевую карту для компа или USB-адаптер с аналогичными функциями для лэптопа.
Есть еще вариант сбоя в настройках сетевой карты. Заходим в «Дистпечтер устройств», кликаем правой по сетевухе, выбираем «Свойства». Переходим во вкладочку «Дополнительно», выбираем свойство Speed & Duplex.
Если параметру присвоено значение Auto — меняем его на 100 Mbps, не забываем перезагружаться. Если изначально было 100 Mbps — изменяем параметр на Auto.
После приобретения старого компьютера не спешите подключать его к интернету через LAN. Посмотрите сначала, не запылился ли разъем. Если он забит пылью — потяните ее пылесосом.
Неисправность роутера
Маршрутизатор в квартире позволяет раздавать дешевый Wi-Fi на ноут, смартфон и другие устройства, что очень удобно. Можно экономить трафик сотового оператора. Однако сигнал провайдера в этом случае идет через дополнительное звено, которое может зависнуть или сломаться и стать причиной отсутствия Сети.
Чтобы исключить роутер из возможных причин пропажи интернета, отсоединяем его и подключаем витую пару, заведенную в квартиру, непосредственно к компьютеру. Если ПК по-прежнему выдает ошибку, то роутер тут не при чем. В противном случае можно предпринять следующие шаги:
- Подсоединить патч-корд к альтернативному исходящему порту роутера. Исходящие разъемы выделены одним цветом и могут быть подписаны LAN1, LAN2 и т.д.
- Поменять патч-корд на другой: вдруг нет интернета из-за этого короткого кабеля.
Исходящие разъемы выделены одним цветом и могут быть подписаны LAN1, LAN2 и т.д.Роутер должен быть в рабочем состоянии: индикаторы показывают, что он принимает и раздает интернет, светится «лампочка» исходящего порта, к которому подключен кабель. Если маршрутизатор подвис — перезагрузите его, на минуту отключив от электричества.
Неполадки на стороне провайдера или с кабелем внутри квартиры
Если роутер и ПК в порядке, но компьютер не хочет видеть интернет кабель, остается грешить на провайдера или витую пару внутри квартиры. Начнем с витухи:
- Слабое место кабеля — это штекер. Он может отходить из-за некачественного обжатия. Попробуйте отсоединить-подсоединить его и/или прижать чуть поплотнее. Если помогает, то при наличии клещей и коннектора можно переобжать витуху.
- Кабель могли передавить дверью, он мог пострадать от зубов домашнего питомца. Для устранения неисправности нужно соединить целые части витухи одним из четырех способов: скрутить и изолировать жилы одного цвета, спаять их, воспользоваться клеммами или соединителем.
Для устранения неисправности нужно соединить целые части витухи одним из четырех способов: скрутить и изолировать жилы одного цвета, спаять их, воспользоваться клеммами или соединителем. О проблемах с оборудованием конторы, предоставляющей интернет, представитель провайдера расскажет по телефону. Если он утверждает, что на его стороне все работает, можно пригласить специалиста на дом. Однако исправление неполадок в квартире будет стоить некоторую сумму.
В заключение не помешает упомянуть еще одну причину отсутствия интернета — отключение сетевой карты в BIOS. В процессе загрузки ПК заходим в настройки системы ввода-вывода, ищем раздел Advanced. В нем смотрим параметр со словом LAN, при необходимости переключаем его на Enabled.
Отдыхаем в интернете: Как играть в Майнкрафт по сети: 4 беспроигрышных способа и борьба с ошибками
Сетевая среда Ethernet| Аллен-Брэдли
Устройства подключения
Мы предлагаем полный портфель физических носителей Ethernet промышленного класса, включая продукты для подключения M12, отраслевого стандарта Variant 1 Connectivity и RJ45.
Наши носители Ethernet специально разработаны для использования в суровых промышленных условиях и сочетают в себе специально разработанный кабель с прочной конструкцией разъема для обеспечения целостности и производительности сети.
Катушки Ethernet-кабеля
Наши катушки Ethernet Bulletin 1585 обеспечивают надежное сетевое соединение в неблагоприятных условиях. Высокая скорость передачи данных позволяет передавать больше данных за более короткий период времени. Красные оболочки кабелей позволяют легко идентифицировать приложения безопасности. Мы предлагаем неэкранированную витую пару, экранированную витую пару и кабели 600В.
информация о продукте
Кабели On-Machine™ M12
Кабели On-Machine™ M12 имеют литой разъем IP67 с кабелем витой пары. Этот кабель долговечен для компонентов машины и приложений с высокой гибкостью и обеспечивает лучшую производительность в приложениях с шумом и вибрацией.
Красные оболочки кабелей позволяют легко идентифицировать приложения безопасности.
информация о продукте
Встраиваемые в шкаф разъемы (RJ45)
Встраиваемые в шкаф разъемы (RJ45) для Ethernet предназначены для промышленных приложений IP20, обеспечивая при этом целостность и производительность вашей сети. Продукция включает в себя патч-корды и наборы кабелей, соединители, подключаемые в полевых условиях, необработанные кабели, обжимные соединители и адаптеры для переборок. Красные оболочки кабелей позволяют легко идентифицировать приложения безопасности. Патч-корды и комплекты шнуров прошли механические и электрические испытания с использованием кабелей категории 5e с разъемами категории 6. Эти продукты легко подключаются к Ethernet-коммутаторам Allen-Bradley®, программируемым контроллерам, графическим терминалам PanelView™ и приводам.
информация о продукте
Новое поколение кабелей и разъемов Ethernet
Обновлено: 3 августа 2022 г.
Кабели Cat6 и Cat6A предназначены для самых требовательных современных высокоскоростных приложений. Но Cat8 уже на горизонте.
Жёлтый Ethernet-кабель, ставший культовым, значительно сократился в потребительском и бизнес-пространстве, поскольку беспроводные технологии стали доминирующими. Однако больше, чем когда-либо, инфраструктура, поддерживающая работу высокоскоростной беспроводной сети, зависит от технологий Ethernet. Центры обработки данных, промышленные установки, игровые компьютеры и военные объекты используют современный Ethernet для обеспечения быстрого и надежного подключения, а по мере увеличения скорости передачи данных в игру вступают кабельные технологии нового поколения.
Кабели Ethernet определяются телекоммуникационным стандартом ANSI-TIA-568, который применяется к кабелям, разъемам и кабельным системам, используемым в коммерческих зданиях и инфраструктуре кампуса. Эти низковольтные кабели состоят из нескольких наборов неэкранированных медных проводов в виде витой пары (UTP), скрученная конструкция которых уменьшает перекрестные помехи (шумы), создаваемые соседними проводами.
В однопарных кабелях Ethernet (SPE), используемых в автомобильных и промышленных приложениях, используется одна витая пара.
Одной из целей стандарта ANSI-TIA является обеспечение управления зданием функциональной сетью связи, которая прослужит 10 лет между необходимыми обновлениями. Однако быстрое увеличение скорости передачи данных привело к сокращению этого периода времени, и каждая последующая категория кабелей резко увеличивает скорость передачи и максимальную пропускную способность по сравнению с предыдущей. Cat3 был широко установлен в 1990-х годах для сетей 10 BASE-T. Он по-прежнему используется во многих зданиях, но может передавать данные только со скоростью до 10 Мбит/с, что делает его функционально устаревшим для любых приложений, кроме голосовой связи. Наиболее активные категории кабелей в стандарте включают Cat5 (100 Мбит/с и 100 МГц), Cat5e (1000 Мбит/с и 100 МГц), Cat6 (1000 Мбит/с и 250 МГц) и Cat6A (10 000 Мбит/с и 500 МГц). из которых могут быть экранированными или неэкранированными и передавать данные на расстояние более 100 м.
(«Е» означает расширенный, «А» — расширенный.) Но категория Cat5 начинает снижаться, поскольку Cat6 становится доминирующим во многих отраслях.
Чтобы поддержать этот переход, поставщики разъемов и кабелей предлагают расширенный ассортимент кабельной продукции Cat6A. etherCON Cat 6A от Neutrik — это прочная металлизированная система разъемов с надежной фиксацией на основе RJ45. Линейка продуктов состоит из проходных разъемов RJ45 и корпусных разъемов IDC, различных кабельных разъемов и встроенных соединителей, которые в равной степени подходят для использования с экранированными и неэкранированными кабелями. «Эти продукты предназначены для критически важных приложений, таких как автоматизация заводов и испытаний, медицинское оборудование и AV-мероприятия», — сказал Фред Моргенштерн, директор по продуктам Neutrik. «Его основа RJ45 (8P8C) упрощает интеграцию в кабельную среду любой категории».
Как и во всех системах разъемов Neutrik etherCON RJ45, лицевая сторона кабельного разъема NE8MX6 Cat6A и разъема корпуса NE8FDX-P6 соединяется с прочными металлическими держателями кабельных разъемов компании, а также со стандартными разъемами RJ45.
В июле 2020 года компания Würth Elektronik расширила линейку модульных разъемов WR-MJ новыми разъемами RJ45 в схеме 8P8C для использования в линиях передачи данных Cat6. Гнезда 8P8C WR-MJ доступны в горизонтальной, вертикальной и угловой конфигурациях 47,5° с дополнительными экранирующими и контактными пальцами от электромагнитных помех, выборочно позолоченными контактами из медного сплава и UL9.4 изоляционных материала V-0. Как и многие новые продукты для кабелей Cat6A, они обратно совместимы с соответствующими продуктами Cat5.
Модульные разъемы WR-MJ от Würth Elektronik могут использоваться для кабельных систем LAN со скоростью передачи до 10 Гбит/с согласно IEEE 802.3.
Кабель категории 7 доступен от многих поставщиков, но эта категория уникальна в последовательности кабелей Ethernet, поскольку она не одобрена TIA/EIA. Некоторая путаница возникает из-за того, что его название, по-видимому, указывает на то, что он обеспечивает уровень производительности выше и выше уровня кабеля Cat6, хотя на самом деле кабель Cat6A предлагает почти такие же характеристики и, по причинам, включая одобрение TIA/EIA, является более подходящим обновлением для большинство приложений.
Таким образом, решения Cat7 и Cat7A являются уникальными кабелями для специализированного использования. Кабель Cat7 поддерживает скорость передачи данных до 10 Гбит/с по медному кабелю длиной до 100 м и частоты до 600 МГц, а кабель Cat7A поддерживает скорость до 40 Гбит/с и частоты до 1000 МГц. Оба полностью экранированы, что означает, что они имеют общий плетеный экран в дополнение к экранированию из фольги на отдельных витых парах, и ни один из них не заканчивается стандартными разъемами RJ45 Ethernet. Вместо этого они используют разъемы 8P8C (наиболее распространенный вариант) или разъемы TERA, которые были разработаны Siemon для широковещательных и кабельных коммуникационных приложений, которые объединяют голос, данные и видео и стандартизированы в IEC 61076-3-104 в 2003 г.
Разъемы Siemon TERA Cat7A имеют конструкцию с изолированным квадрантом контактов, которая обратно совместима с кабелями более низкой категории через гибридные патч-корды и обеспечивает инновационные возможности совместного использования кабелей на основе стандартов.
При установке в составе комплексного экранированного кабельного решения TERA они могут обеспечивать полосу пропускания до 1,2 ГГц на пару, что превышает пропускную способность, указанную в спецификациях категории 7A/класса FA, и обеспечивает критически важную поддержку ресурсоемких приложений, таких как широкополосное видео, высокоскоростная передача данных. и голосовые приложения.
Экранированный кабель категории 7 отлично подходит для приложений, где устранение перекрестных помех и системных шумов имеет первостепенное значение, и широко используется в вещательных приложениях, хотя он также рекомендуется для центров обработки данных и серверных комнат. Тем не менее, кабели Cat6A и новые кабели Cat8, как правило, являются более подходящим выбором для большинства приложений, включая центры обработки данных и серверные комнаты, а кабели SPE с новыми и развивающимися интерфейсами разъемов, такими как T1, предлагают более подходящие решения для приложений промышленной автоматизации.
Промышленный однопарный разъем Ethernet HARTING T1 идеально подходит для промышленной автоматизации, промышленного Интернета вещей и приложений «Индустрия 4.0».
«SPE не заменит известный Ethernet по четырем или восьми проводам. Скорее, это разумное продолжение и разрешение Ethernet для приложений на уровне области автоматизации, для экономии места и веса в железнодорожной отрасли или для больших расстояний в обрабатывающей промышленности», — сказал Йонас Дикманн, технический редактор HARTING. «Распространенное заблуждение — это идея совместного использования кабеля. Таким образом, использование восьмиядерной инфраструктуры для четырехкратного SPE в одном кабеле. Это может быть технически возможно при особых условиях, но не имеет особого смысла. Почему? Полоса пропускания для SPE значительно выше и требует более экранированных кабелей, которые должны как минимум соответствовать Cat7, что бывает редко. Кроме того, максимальная длина для Gigabit Ethernet через SPE будет стандартизирована только в 40 метров.
Стандартный Ethernet обеспечивает производительность 10 Гбит/с на расстоянии более 100 метров. Имеет больше смысла заменить и технически модернизировать полевой уровень, переключив приложения BUS на SPE».
Это ведет к следующему уровню: Cat8. Разработанные для поддержки приложений IEEE 802.3bq 25G/40GBASE-T на расстоянии до 30 м, кабели Cat8 полностью экранированы, как и решения Cat7, но стандартизированы в ANSI/TIA-568-C.2-1 и обеспечивают максимально возможную производительность Ethernet для модернизации медных кабелей. архитектуры без перехода на оптоволокно. Хотя стандарт был опубликован в ноябре 2016 года, мы только начинаем видеть растущий набор разъемов и разъемов для этой категории кабелей.
Прошлой осенью компания Stewart Connector представила несколько новых продуктов Cat8, в том числе патч-корды Cat 8.1 RJ45 (вверху слева), кабельные разъемы Cat8.2 ARJ45 (вверху посередине) и патч-корды Cat8.2 ARJ45 (вверху справа), которые поддерживают 25GBASE-T. и 40GBASE-T Ethernet по сбалансированному медному кабелю с витой парой.
Патч-корды Cat8.1 оснащены стандартными разъемами RJ45 на каждом конце, соответствуют стандартам производительности Cat8.1, определенным в ISO/IEC 11801-1:2017 и ANSI/TIA-568.2-D, и представляют собой экономичные решения для повышения скорости передачи данных в средах с высоким уровнем шума, включая военные и медицинские приложения, а также соединения между коммутатором и сервером центра обработки данных. Кабельные разъемы с подключением в полевых условиях разработаны в соответствии со стандартами производительности IEC 61076-3-110, определенными категорией 8.2, поддерживают одножильные и многожильные проводники и обратно совместимы с разъемами Cat7A ARJ45 компании. Патч-корды Cat8.2 также оснащены интерфейсом Stewart ARJ45, который сочетает в себе проверенную надежность стандартной механики интерфейса RJ45 с более высокими скоростями передачи данных.
Cat6 будет использоваться в большинстве приложений еще много лет. Но Cat8 теперь готов для центров обработки данных и других высокопроизводительных приложений с серьезной потребностью в скорости.
Понравилась статья? Ознакомьтесь с другими нашими статьями о высокоскоростных, оптоволоконных и рыночных обновлениях, нашими страницами рынка данных/телекоммуникаций и проводных/кабельных сборок, а также нашими архивами статей за 2021 и 2020 годы.
- Автор
- Последние сообщения
Поставщик разъемов
Более 40 000 читателей в мире электроники подписаны на Connector Supplier, лучший источник новостей и экспертных знаний о разъемах, кабелях, датчиках, антеннах и других решениях для подключения. Поделитесь с нами своими вопросами, новостями или информацией о продукте по адресу [email protected]
Последние сообщения поставщика коннекторов (см. все)
Похожие сообщения
Подписаться
2021, автоматизация, Кабель, кабельные сборки, основы разъемов, разъемы, контакты, центры обработки данных, Datacom и Telecom, Ethernet, оптоволокно, HARTING, High-Speed, I/O разъемы, Industrial, networking, Neutrik, rj45, повышенной прочности, сигнал , стандарты, Stewart Connector, провода, проводные и кабельные сборки, Wurth Elektronik, Cable Basics, Cable Basics
Видео
youtube.com/embed/ihJbYzirlrs?wmode=transparent» title=»YouTube video player?wmode=transparent» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> - • Решения OverPass™ | Amphenol
- • Соединители EDAC D-Sub
- • Indium8.9HF—Проверенная автомобильная паяльная паста
- • Высоковольтный экранированный кабель JPC XLPE
Просмотреть статьи по месяцам
Просмотреть статьи по месяцам Выберите месяц ноябрь 2022 (24) октябрь 2022 (25) сентябрь 2022 (21) август 2022 (29) июль 2022 (10) июнь 2022 (27) май 2022 (39) апрель 2022 (42) март 2022 (33) февраль 2022 ( 26) январь 2022 (31) декабрь 2021 (14) ноябрь 2021 (20) октябрь 2021 (19)) Сентябрь 2021 г. (24) Август 2021 г. (20) Июль 2021 г. (27) Июнь 2021 г. (24) Май 2021 г. (18) Апрель 2021 г. (22) Март 2021 г. (28) Февраль 2021 г. (25) Январь 2021 г.
(31) Декабрь 2020 г. (23) ) ноябрь 2020 (14) октябрь 2020 (29) сентябрь 2020 (37) август 2020 (25) июль 2020 (20) июнь 2020 (27) май 2020 (23) апрель 2020 (18) март 2020 (38) февраль 2020 (17) ) Январь 2020 г. (22) Декабрь 2019 г. (16) Ноябрь 2019 г. (22) Октябрь 2019 г. (27) Сентябрь 2019 г. (20) Август 2019 г. (16) Июль 2019 г. (19) Июнь 2019 г.(18) май 2019 г. (26) апрель 2019 г. (28) март 2019 г. (19) февраль 2019 г. (20) январь 2019 г. (22) декабрь 2018 г. (8) ноябрь 2018 г. (16) октябрь 2018 г. (27) сентябрь 2018 г. (19) август 2018 г. (18) июль 2018 г. (22) июнь 2018 г. (19) май 2018 г. (28) апрель 2018 г. (26) март 2018 г. (22) февраль 2018 г. (21) январь 2018 г. (27) декабрь 2017 г. (17) ноябрь 2017 г. (18) октябрь 2017 г. (21) сентябрь 2017 г. (24) август 2017 г. (23) июль 2017 г. (7) июнь 2017 г. (16) май 2017 г. (41) апрель 2017 г. (31) март 2017 г. (17) февраль 2017 г. (19)) Январь 2017 (16) Декабрь 2016 (12) Ноябрь 2016 (14) Октябрь 2016 (17) Сентябрь 2016 (19) Август 2016 (23) Июль 2016 (10) Июнь 2016 (23) Май 2016 (22) Апрель 2016 (19) ) март 2016 г.
(26) февраль 2016 г. (28) январь 2016 г. (25) декабрь 2015 г. (12) ноябрь 2015 г. (38) октябрь 2015 г. (37) сентябрь 2015 г. (38) август 2015 г. (33) июль 2015 г. (14) июнь 2015 г. (44) ) май 2015 г. (37) апрель 2015 г. (36) март 2015 г. (34) февраль 2015 г. (36) январь 2015 г. (28) декабрь 2014 г. (18) ноябрь 2014 г. (24) октябрь 2014 г. (35) сентябрь 2014 г. (37) август 2014 г. (31) ) июль 2014 г. (13) июнь 2014 г. (35) май 2014 г. (35) апрель 2014 г. (24) март 2014 г. (40) февраль 2014 г. (39)) Январь 2014 г. (49) Декабрь 2013 г. (33) Ноябрь 2013 г. (49) Октябрь 2013 г. (50) Сентябрь 2013 г. (67) Август 2013 г. (58) Июль 2013 г. (42) Июнь 2013 г. (40) Май 2013 г. (60) Апрель 2013 г. (54) ) март 2013 (72) февраль 2013 (63) январь 2013 (52) декабрь 2012 (18) ноябрь 2012 (18) октябрь 2012 (10) сентябрь 2012 (28) август 2012 (32) июль 2012 (28) июнь 2012 (7) ) май 2012 г. (7) март 2012 г. (1) февраль 2012 г. (1) октябрь 2011 г. (1) сентябрь 2011 г. (1) сентябрь 2010 г. (1) август 2010 г.
