Что такое ISO-разъем автомагнитолы

ISO-разъем — это стандартизированный 8-контактный разъем, который используется для подключения автомагнитол в большинстве современных автомобилей. Он состоит из двух частей:

Разъем питания A (4 контакта)
Разъем для подключения динамиков B (8 контактов)

Наличие стандартного ISO-разъема значительно упрощает установку новой магнитолы, так как не требуется перерезать и соединять провода вручную. Достаточно просто состыковать соответствующие разъемы.

Стандартная распиновка ISO-разъема

Распиновка контактов в ISO-разъеме строго стандартизирована. Каждый провод имеет свое назначение и цветовую маркировку:

Разъем питания A:

A4 (желтый) — постоянный плюс от аккумулятора (+12В)
A5 (синий) — управление антенной
A7 (красный) — зажигание (+12В при включенном зажигании)

A8 (черный) — масса (минус)

Разъем динамиков B:

B1/B2 (фиолетовый +/-) — задний правый динамик
B3/B4 (серый +/-) — передний правый динамик
B5/B6 (белый +/-) — передний левый динамик
B7/B8 (зеленый +/-) — задний левый динамик

На что обратить внимание при подключении

При самостоятельной установке новой магнитолы следует учитывать несколько важных моментов:

Обязательно отключите аккумулятор перед началом работ
Сверьте распиновку разъемов старой и новой магнитолы
При отсутствии ISO-разъема в автомобиле придется соединять провода напрямую
Используйте качественные изолированные коннекторы для соединений
Надежно заизолируйте все соединения

Строго соблюдая полярность и назначение проводов, вы сможете без проблем подключить новую магнитолу и наслаждаться качественным звуком в своем автомобиле.

Подключение питания магнитолы

Правильное подключение питания критически важно для работы магнитолы. Основные провода питания:

Желтый (+12В постоянно) — подключается напрямую к аккумулятору через предохранитель. Обеспечивает сохранение настроек.
Красный (+12В при включенном зажигании) — подключается к цепи зажигания. Включает магнитолу при запуске двигателя.
Черный (масса) — подключается к кузову автомобиля.

Важно не перепутать желтый и красный провода. Если подключить их неправильно, магнитола либо не будет включаться, либо будет постоянно потреблять ток и разряжать аккумулятор.

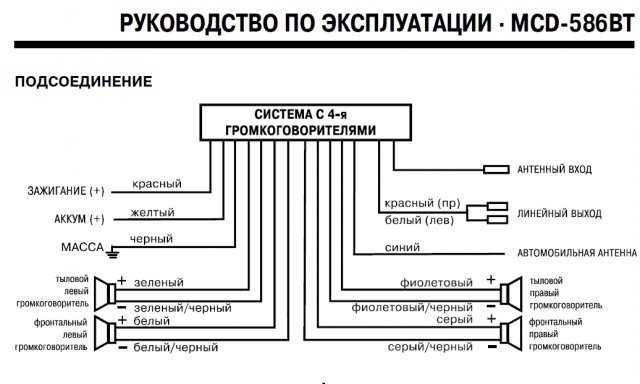

Подключение акустики

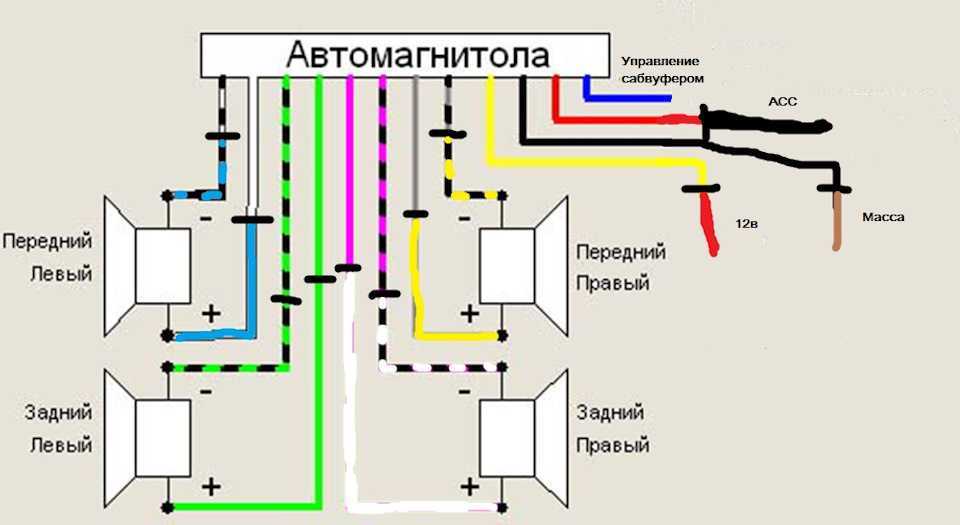

Для получения качественного звука необходимо правильно подключить акустику:

Соблюдайте полярность при подключении каждого динамика
Не допускайте замыкания проводов между собой

Используйте провода достаточного сечения (минимум 0.5 мм²)
При подключении сабвуфера или усилителя используйте RCA-выходы магнитолы

Неправильное подключение акустики может привести к искажению звука или даже выходу из строя усилителя магнитолы.

Особенности подключения в разных моделях автомобилей

Несмотря на стандартизацию ISO-разъема, в некоторых моделях автомобилей могут быть свои особенности подключения:

В автомобилях концерна VAG часто используется двойной ISO-разъем
Японские автомобили могут иметь нестандартную распиновку разъемов
В некоторых BMW используется специальный 40-контактный разъем
Автомобили ВАЗ до 2003 года не имеют стандартного ISO-разъема

Перед установкой магнитолы обязательно изучите схему электрооборудования конкретной модели автомобиля. При необходимости используйте специальные переходники для подключения.

Возможные проблемы при подключении

При самостоятельной установке магнитолы могут возникнуть следующие проблемы:

Магнитола не включается — проверьте подключение питания и предохранители
Нет звука в динамиках — проверьте правильность подключения акустики
Магнитола работает, но сбрасывает настройки — проверьте подключение постоянного питания
Помехи в динамиках — обеспечьте качественное заземление

Если самостоятельно решить проблему не удается, лучше обратиться к специалисту. Неправильное подключение может привести к выходу из строя дорогостоящего оборудования.

Заключение

Правильное подключение автомагнитолы через ISO-разъем — несложная, но ответственная задача. Внимательно изучив распиновку разъемов и следуя простым правилам, можно самостоятельно установить новую магнитолу и наслаждаться качественным звуком в автомобиле. Главное — соблюдать осторожность и не экспериментировать, если вы не уверены в своих знаниях. В сложных случаях лучше доверить установку профессионалам.

Распиновка автомагнитолы газель бизнес

Содержание

Распиновка разъемов автомагнитол

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Что такое iso

ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

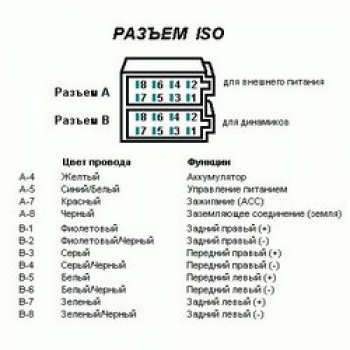

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

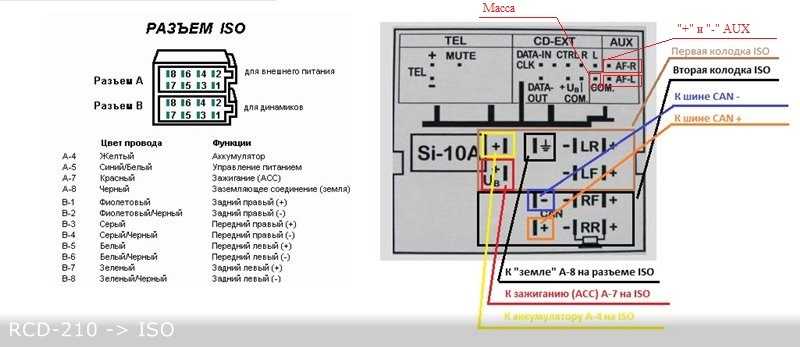

Двойной ИСО разъем

Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.

Черный присоединяет к магнитоле источник тока, коричневый – для акустики .

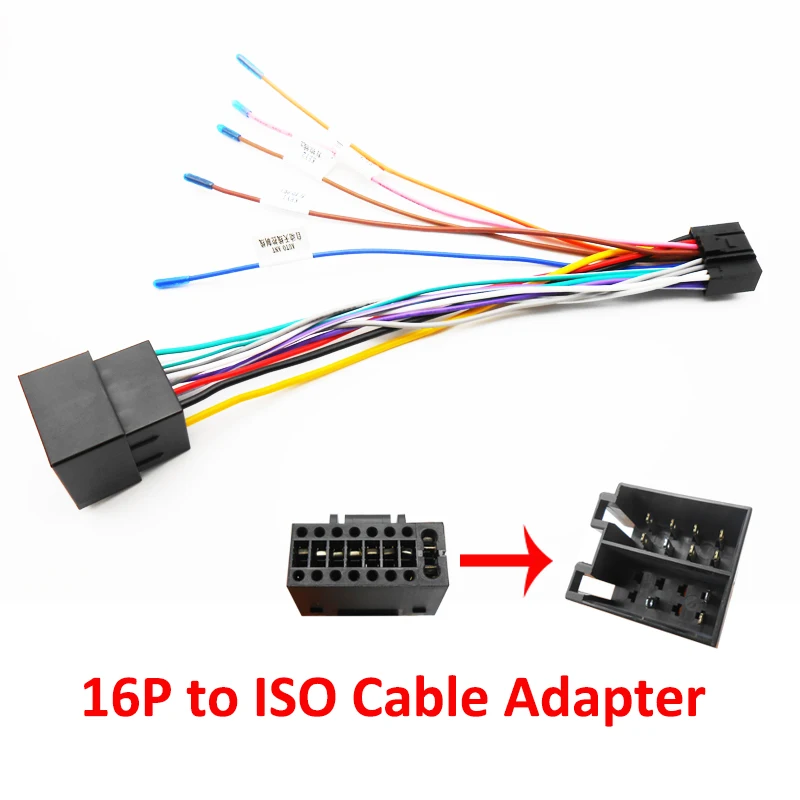

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

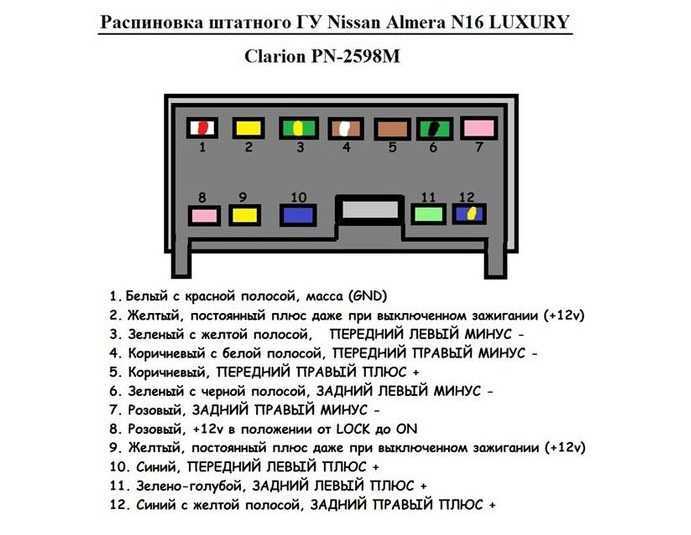

nissan

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

Стандартная европейская разводка выводов.

№ 1	А+
№ 2	BAT+
№ 3	GND
№ 4	—
№ 5-12	Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Видео разбор распиновки автомагнитолы
