Разъем модуля зажигания ваз 2110. Разъем модуля зажигания ВАЗ 2110: устройство, проверка и замена

Как устроен разъем модуля зажигания ВАЗ 2110. Какие проблемы могут возникнуть с разъемом. Как проверить исправность разъема мультиметром. Как правильно заменить разъем модуля зажигания.

Устройство разъема модуля зажигания ВАЗ 2110

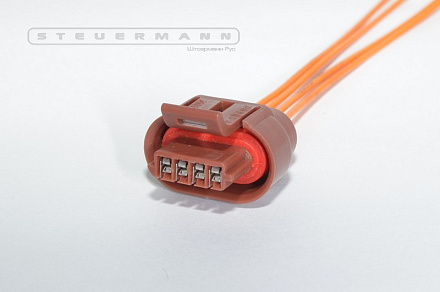

Разъем модуля зажигания ВАЗ 2110 представляет собой пластиковый корпус с 4 контактами, через которые осуществляется подключение модуля зажигания к электрической системе автомобиля. Каждый контакт отвечает за определенную функцию:

• Сине-красный провод — питание +12В
• Коричневый провод — масса
• Бело-голубой провод — сигнал управления для свечей 1 и 4 цилиндров
• Серо-красный провод — сигнал управления для свечей 2 и 3 цилиндров

Надежное соединение разъема с модулем зажигания критически важно для корректной работы системы зажигания двигателя. При ослаблении контакта или повреждении разъема могут возникать перебои в работе двигателя.

Основные неисправности разъема модуля зажигания

Наиболее распространенные проблемы с разъемом модуля зажигания ВАЗ 2110 включают:

• Окисление контактов, приводящее к нарушению электрического соединения
• Механическое повреждение пластикового корпуса разъема
• Ослабление фиксации разъема на модуле зажигания
• Обрыв или повреждение проводов, идущих к разъему
• Оплавление контактов из-за перегрева

Любая из этих неисправностей может привести к нестабильной работе двигателя, провалам при разгоне, увеличению расхода топлива и даже к полной остановке мотора.

Диагностика разъема модуля зажигания мультиметром

Проверить исправность разъема модуля зажигания ВАЗ 2110 можно с помощью мультиметра, выполнив следующие действия:

1. Отсоедините разъем от модуля зажигания
2. Переведите мультиметр в режим измерения сопротивления
3. Проверьте сопротивление между контактами разъема:
   • Между сине-красным и коричневым должно быть бесконечное сопротивление
   • Между бело-голубым и серо-красным — около 5-12 кОм (зависит от модификации)
4. Проверьте целостность проводов от разъема до блока управления двигателем

При обнаружении отклонений от нормы необходимо устранить неисправность или заменить разъем.

Процедура замены разъема модуля зажигания

Если разъем модуля зажигания вышел из строя, его можно заменить, выполнив следующие шаги:

1. Отключите аккумулятор автомобиля
2. Снимите декоративную крышку двигателя
3. Отсоедините старый разъем от модуля зажигания
4. Обрежьте провода старого разъема, оставив запас для подключения нового
5. Зачистите концы проводов
6. Подсоедините провода к новому разъему, соблюдая цветовую маркировку
7. Заизолируйте соединения термоусадочными трубками
8. Подключите новый разъем к модулю зажигания
9. Проверьте надежность фиксации разъема
10. Подключите аккумулятор и запустите двигатель для проверки

При выполнении замены важно использовать качественный разъем, совместимый с модулем зажигания ВАЗ 2110.

Профилактика проблем с разъемом модуля зажигания

Чтобы избежать проблем с разъемом модуля зажигания, рекомендуется выполнять следующие профилактические меры:

• Периодически проверяйте надежность фиксации разъема на модуле зажигания
• Очищайте контакты разъема от загрязнений и окислов
• Обрабатывайте контакты специальными составами для защиты от окисления
• Избегайте попадания влаги на разъем и модуль зажигания
• При обнаружении признаков оплавления или повреждения разъема, замените его

Своевременное обслуживание разъема модуля зажигания поможет предотвратить серьезные неисправности и обеспечит стабильную работу двигателя.

Альтернативные варианты разъемов для модуля зажигания ВАЗ 2110

Помимо оригинального разъема, для модуля зажигания ВАЗ 2110 можно использовать совместимые аналоги:

• Разъемы от других моделей ВАЗ (2108, 2109, 2114, 2115) с небольшой доработкой
• Универсальные 4-контактные автомобильные разъемы
• Разъемы от иномарок с аналогичной системой зажигания

При выборе альтернативного разъема важно убедиться в его совместимости и надежности крепления к модулю зажигания. Использование некачественных или несовместимых разъемов может привести к серьезным проблемам в работе двигателя.

Влияние состояния разъема на работу двигателя

Состояние разъема модуля зажигания напрямую влияет на работу двигателя ВАЗ 2110. Неисправный разъем может вызвать следующие проблемы:

• Нестабильная работа двигателя на холостых оборотах
• Провалы при разгоне и потеря мощности
• Повышенный расход топлива
• Затрудненный запуск двигателя, особенно в холодную погоду
• Появление ошибок в системе управления двигателем
• Полный отказ двигателя в движении

Своевременная диагностика и устранение проблем с разъемом модуля зажигания позволяет избежать более серьезных и дорогостоящих ремонтов двигателя.

Признаки неисправности разъема модуля зажигания

Определить проблемы с разъемом модуля зажигания ВАЗ 2110 можно по следующим признакам:

• Двигатель работает неустойчиво, особенно на холостых оборотах
• При нажатии на разъем обороты двигателя меняются
• Периодически загорается лампа «Check Engine» на приборной панели
• Появление кодов ошибок, связанных с системой зажигания
• Затрудненный запуск двигателя в сырую погоду

При обнаружении этих симптомов рекомендуется провести диагностику разъема модуля зажигания и при необходимости заменить его.

Совместимость разъемов с разными модификациями ВАЗ 2110

Разъемы модуля зажигания для различных модификаций ВАЗ 2110 могут иметь небольшие отличия:

• ВАЗ 2110 с 8-клапанным двигателем — стандартный 4-контактный разъем
• ВАЗ 2110 с 16-клапанным двигателем — может иметь дополнительный 5-й контакт
• ВАЗ 2111 и 2112 — разъемы аналогичны ВАЗ 2110 соответствующих модификаций
• Рестайлинговые модели (после 2007 года) — могут иметь измененную конфигурацию разъема

При замене разъема важно учитывать особенности конкретной модификации автомобиля и использовать соответствующий тип разъема.

Проверяем модуль зажигания 16-ти клапанной ВАЗ-2112 мультиметром

Ситуация следующая: ни с того ни с сего мотор стал «троить», пропала тяга, а «холостые» теперь не доходят даже до 500. Снимал высоковольтные провода по очереди, так вот, в цилиндрах 2 и 3 искры не было совсем. Двигатель 16-клапанный, но без «индивидуальных катушек». Вопрос в том, как на моторе ВАЗ-2112 проверить модуль зажигания, и желательно, чтобы его не снимать. Внутри модуля, кроме катушек, установлена электроника. А как проверить исправность?

Содержание

• 1 Проверка модуля зажигания ВАЗ-2112 своими руками
  • 1.1 Тестер ЦНТ-СПМЗ
  • 1.2 Самодельный испытательный стенд
  • 1.3 Проверка модуля мультиметром
• 2 Демонтаж модуля, пример на видео

Проверка модуля зажигания ВАЗ-2112 своими руками

Внутри модуля зажигания находится вот такая плата

Ясно, что речь идёт о двигателе 21120 и о модуле зажигания 2112-3705010. Кстати, в артикулах будут идти ещё две цифры – они означают фирму-изготовителя.

Все элементы системы зажигания

К разъёму модуля подводятся четыре провода:

• Сине-красный – питание +12;
• Коричневый – «масса»;
• Бело-голубой – сигнал для свечей 1 и 4;
• Серо-красный – свечи 2 и 3.

Сначала проверьте, что на модуль подаются все напряжения:

1. Выключаем зажигание, отключаем разъём;
2. Переводим ключ в положение I;
3. Щуп стрелочного вольтметра подключаем к «минусу» АКБ;
4. Вторым щупом (плюсовым) находим контакт «+12V» в разъёме;
5. На каждом управляющем контакте стрелка покажет «почти 0»;
6. При работающем стартере значения должны увеличиться, оставаясь при этом меньше 0,7 В.

На обоих управляющих контактах напряжение должно быть одинаковым.

Допустим, проверка разъёма не выявила ошибок. Дальше будем искать причину в самом модуле.

Тестер ЦНТ-СПМЗ

По рекомендации завода, на автомобилях ВАЗ-2112 проверять на необходимость ремонта модуль зажигания надо тестером, который называется ЦНТ-СПМЗ. Комплект состоит из генератора и модуля разрядников.

ЦНТ-СПМЗ, версия 3

Если же тестера под руками нет, попробуем изготовить его сами. Только модуль зажигания всё же придётся снять, отвернув три гайки «на 10». Сначала отключают АКБ, затем – провода свечей и разъём. Кстати, на проводах нанесены цифры, соответствующие цифрам на модуле (см. видео).

Самодельный испытательный стенд

В качестве разрядника автолюбители используют блок свечей с удалённым контактом «ноль». Лучше, всё же, купить разрядник ЦНТ-РК-2 или РК-1.

Самодельный разрядник

Управляющие импульсы на модуль подаются через резистор, сопротивление которого – 1-2 кОм. Если управляющий вход подключать без резистора, электроника выходит из строя. Можно даже собрать генератор, состоящий из двух микросхем NE555. Но это – для любителей паять.

Самодельный генератор

Проверять катушки зажигания омметром не рекомендуется. Впрочем, если соблюдать меры безопасности, всё должно получиться.

При использовании блока ЦНТ-РК один сдвоенный разрядник подключают к выводам 2-3, а второй – к контактам 1-4. «Нулевой» отвод разрядника соединяют с «общей массой».

Проверка модуля мультиметром

Сопротивление катушек в модуле можно померить стрелочным, но не цифровым омметром. Включаем омметр между выводами 1-4, затем – между 2-3, и получаем одинаковый результат. Учтите, что у разных изготовителей сопротивление отличается:

• 2112-3705010-02 (завод АТЭ-2, Москва) – 5-6 кОм;
• 2112-3705010-12 (СОАТЭ) – 12 кОм.

И т.д.

Есть нюанс: индуктивность у катушек – большая, и при подключении омметра иногда проскакивает искра. Не прикасайтесь к выводам двух щупов одновременно. А иначе убить – не убьёт, но будет неприятно.

Демонтаж модуля, пример на видео
