Что такое разъемы RJ и для чего они используются. Какие бывают виды разъемов RJ. Чем отличаются разъемы RJ-11, RJ-12, RJ-45 и другие. Как правильно выбрать и использовать разъемы RJ в телекоммуникационных системах.
Что такое разъемы RJ и история их появления
Разъемы RJ (Registered Jack) — это стандартизированные телекоммуникационные разъемы, широко используемые в телефонии и компьютерных сетях. Аббревиатура RJ расшифровывается как «зарегистрированный разъем».
История разъемов RJ началась в 1970-х годах, когда компания Bell Labs разработала модульную систему разъемов для телефонных линий. В 1976 году Федеральная комиссия по связи США (FCC) утвердила эти разъемы в качестве стандарта для телефонного оборудования. С тех пор разъемы RJ получили широкое распространение во всем мире.
Основные типы разъемов RJ
Существует несколько основных типов разъемов RJ, которые различаются по количеству контактов и области применения:
- RJ-11 — 6-позиционный разъем с 2 или 4 контактами, используется для подключения аналоговых телефонов
- RJ-12 — 6-позиционный разъем с 6 контактами, применяется в многолинейных телефонных системах
- RJ-45 — 8-позиционный разъем с 8 контактами, стандарт для компьютерных сетей Ethernet
- RJ-48 — 8-позиционный разъем, используется для цифровых телефонных линий T1/E1
- RJ-50 — 10-позиционный разъем, применяется в некоторых видах телекоммуникационного оборудования
Особенности разъема RJ-11
RJ-11 является одним из самых распространенных телефонных разъемов. Его основные характеристики:
- 6 позиций для контактов
- Обычно используются только 2 или 4 центральных контакта
- Применяется для подключения аналоговых телефонов к телефонной линии
- Поддерживает одну телефонную линию
- Совместим с большинством бытовых телефонных аппаратов
Разъем RJ-12 и его применение
RJ-12 является расширенной версией RJ-11 и имеет следующие особенности:
- 6 позиций и 6 контактов
- Используется в многолинейных телефонных системах
- Поддерживает до трех телефонных линий на одном разъеме
- Применяется в офисных АТС и системах внутренней связи
- Обеспечивает большую функциональность по сравнению с RJ-11
RJ-12 часто используется в корпоративных телефонных системах, где требуется поддержка нескольких линий или дополнительных функций.

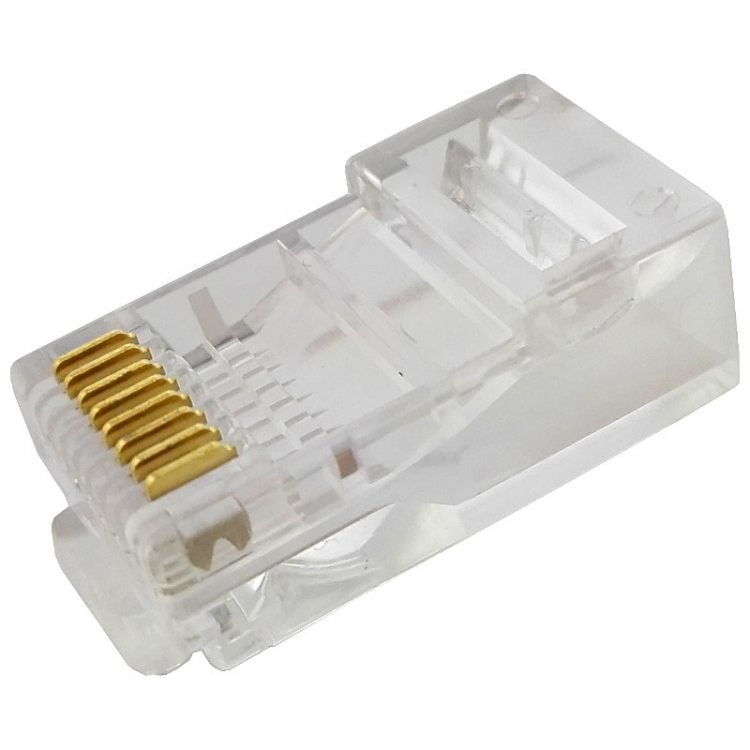

RJ-45 — стандарт для компьютерных сетей
RJ-45 является наиболее распространенным разъемом для компьютерных сетей Ethernet. Его ключевые характеристики:
- 8 позиций и 8 контактов
- Стандартный разъем для сетей Ethernet
- Поддерживает скорости передачи данных до 10 Гбит/с
- Используется в локальных сетях, для подключения компьютеров, маршрутизаторов, коммутаторов
- Существуют экранированные и неэкранированные версии
RJ-45 стал де-факто стандартом для проводных компьютерных сетей благодаря своей надежности и высокой пропускной способности.
Специализированные разъемы RJ-48 и RJ-50
RJ-48 и RJ-50 — это специализированные разъемы, используемые в определенных областях телекоммуникаций:
RJ-48:
- 8 позиций и 8 контактов
- Используется для цифровых телефонных линий T1/E1
- Применяется в корпоративных телефонных системах и магистральных сетях
RJ-50:
- 10 позиций и 10 контактов
- Используется в некоторых видах телекоммуникационного оборудования
- Применяется в специализированных системах передачи данных
Эти разъемы менее распространены, чем RJ-11, RJ-12 или RJ-45, но играют важную роль в определенных сегментах телекоммуникационной отрасли.
Как выбрать правильный разъем RJ для вашей системы
При выборе разъема RJ следует учитывать несколько факторов:
- Тип оборудования и системы, для которой предназначен разъем
- Количество необходимых контактов и линий
- Требуемая скорость передачи данных
- Совместимость с существующей инфраструктурой
- Наличие экранирования (для сетевых применений)
Для большинства домашних применений достаточно разъемов RJ-11 (телефония) и RJ-45 (компьютерные сети). В корпоративных системах могут потребоваться более специализированные разъемы, такие как RJ-12 или RJ-48.
Особенности монтажа и обжима разъемов RJ
Правильный монтаж разъемов RJ критически важен для надежной работы телекоммуникационных систем. Вот несколько ключевых моментов:
- Используйте качественные инструменты для зачистки кабеля и обжима разъемов
- Соблюдайте правильную последовательность проводников при обжиме
- Убедитесь, что все проводники полностью вставлены в разъем перед обжимом
- Проверяйте качество обжима с помощью специального тестера
- При работе с экранированными разъемами обеспечьте правильное подключение экрана
Качественный монтаж разъемов RJ поможет избежать проблем с подключением и обеспечит надежную работу вашей телекоммуникационной системы.
Совместимость разъемов RJ разных типов
Важно понимать совместимость разных типов разъемов RJ:
- Разъем RJ-11 может быть вставлен в гнездо RJ-45, но будет использовать только центральные контакты
- Разъем RJ-45 не может быть вставлен в гнездо RJ-11 из-за большего размера
- RJ-12 совместим с RJ-11, но не наоборот (если используются все 6 контактов)
- Разъемы RJ-48 и RJ-50 обычно не совместимы с другими типами из-за специфической конфигурации контактов
При проектировании систем важно учитывать эти особенности совместимости, чтобы избежать проблем с подключением оборудования.
Тенденции развития разъемов RJ
Несмотря на свою долгую историю, разъемы RJ продолжают развиваться:
- Повышение скорости передачи данных для разъемов RJ-45 (Cat 6a, Cat 8)
- Улучшение экранирования для снижения электромагнитных помех
- Разработка компактных версий разъемов для мобильных устройств
- Интеграция оптических компонентов в традиционные разъемы RJ
- Создание «умных» разъемов с возможностью мониторинга состояния соединения
Эти тенденции показывают, что разъемы RJ останутся важной частью телекоммуникационной инфраструктуры в обозримом будущем.
Телефонный разъем RJ-11(4P4C) (3/3 микродюйма) длятелефонной трубки (100 шт)
Главная >Электрооборудование >Телекоммуникационные, антенные и спутниковые системы >Системы передачи данных и телекоммуникационные системы >Модульный разъем (гнездо, штекер) >Hyperline >Телефонный разъем RJ-11(4P4C) (3/3 микродюйма) длятелефонной трубки (100 шт) — 49381 Hyperline (#822977)
| Наименование | Наличие | Цена
опт с НДС |
Дата обновления |
Добавить в корзину |
Срок поставки |
|---|---|---|---|---|---|
| Разъем телефонный PLUG-4P4C-P-C2-100 RJ-11(4P4C) (3 µ»/ 3 микродюйма) для телефонной трубки (100 шт) | 49381 | Hyperline | 53 |
262. 36
р.
|
12.11.2022 | От 5 дней | |
| Телефонный разъем RJ-11(4P4C) (3/3 микродюйма) длятелефонной трубки (100 шт) — 49381 | Под заказ | 283.64 р. | 11.11.2022 | От 30 дней | |
| Разъем PLUG-4P4C-P-C2-100 телеф. RJ11 (4P4C) (3/3 микродюйма) для тел. трубки (уп.100 шт) Hyperline 49381 | Под заказ | 290.99 р. | 11.11.2022 | От 30 дней | |
. .. … … … … … … … … … |
|||||
Разъём RJ12 для кабеля кат.3 неэкранированный | CS3-2C3U ITK IEK (ИЭК) | 190 | 4.54 р. | |
Разъём RJ12 UTP для кабеля кат.3, 6P6C | CS3-1C3U ITK IEK (ИЭК) | Под заказ | 4.57 р. | |
Условия поставки Телефонный разъем RJ-11(4P4C) (3/3 микродюйма) длятелефонной трубок (100 шт) — 49381 Hyperline
Купить Телефонный разъем RJ-11(4P4C) (3/3 микродюйма) длятелефонной трубки (100 шт) — 49381 Hyperline могут физические и юридические лица, по безналичному и наличному расчету,
отгрузка производится с пункта выдачи на следующий день после поступления оплаты.
Цена Телефонный разъем RJ-11(4P4C) (3/3 микродюйма) длятелефонной трубок (100 шт) — 49381 Hyperline PLUG-4P4C-P-C2-100 3 зависит от общей суммы заказа, на сайте указана оптовая цена.
Доставим Телефонный разъем RJ-11(4P4C) (3/3 микродюйма) длятелефонной трубки (100 шт) — 49381 Hyperline на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Похожие товары
Телефонный разъем RJ-12(6P6C) — 05-1013 REXANT | 100 | 3.34 р. | |
Телефонный разъем RJ-12(6P4C) (3/3 микродюйма) (100 шт) Hyperline 49379 | 1293 | 2. 84 р. | |
Телефонный разъем RJ-12(6P6C) (3/3 микродюйма) (100 шт) Hyperline 49378 | 197 | 418.00 р. | |
Вилка RJ 12 — 6 контактов ширина 9,65 мм | 051702 Legrand | 200 | 115.19 р. | |
Сопутствующие товары
Инструмент HT-200AR обжимной для RJ50 RJ45 RJ12 RJ11 (10P10C; 8P8C типа AMP; 6P6C; 4P4C) профессиональн. | 273 | от 6 831.47 р. | 2 варианта |
Инструмент HT-200AR обжимной для RJ50 RJ45 RJ12 RJ11 (10P10C; 8P8C типа AMP; 6P6C; 4P4C) профессиональн. с храп. механизм. Hyperline 35548 | 273 | 7 561.10 р. | |
Инструмент обжимной HT-200AR д. RJ-50,RJ-45,RJ-12,RJ-11 (10P10C,8P8C типаAMP,6P6C,4P4C),проф.,с храп.мех. | 35548 | Hyperline | Под заказ | 6 831. 47 р. | |
Инструмент обжимной HT-N468B для RJ-45, RJ-12, RJ-11, профессиональный | 19817 Hyperline | 3 | от 4 050.97 р. | 2 варианта |
Инструмент HT-N468B обжимной (для RJ45 RJ12 RJ11) проф. Hyperline 19817 | 3 | 4 483.12 р. | |
Инструмент обжимной HT-N468B для RJ-45, RJ-12, RJ-11, профессиональный | 19817 | Hyperline | Под заказ | 4 050. 97 р. | |
с храп. механизм. Hyperline 35548вилки, коннекторы, разъемы, RJ-45, «джеки»?
Аббревиатура RJ расшифровывается как Registered Jack и переводится как «зарегистрированный разъем». «Джек» – прямая калька с английского языка, при этом практически всегда имеется в виду вилка. Гнездо, парное этой вилке – т.е. вторую часть разъемного соединения – во избежание путаницы лучше называть модулем. Коннектором можно называть любую конструкцию, используемую для непосредственной организации соединения, для обеспечения контакта, подключения или заделки кабеля. Любая вилка – коннектор. Гребенка с тыльной стороны модуля для заделки кабеля – тоже коннектор.
Возникновение современного модульного коннектора (модульной вилки) уходит корнями в телефонию: в 1970-х годах в США появилась конструкция из прозрачной пластмассы с контактами, вдавливаемыми при помощи обжимного инструмента.
Для телефонии контактов нужно минимум два; также существуют четырехпроводные варианты. Бывают и 6-позиционные телефонные вилки, но на практике из этих контактов использовалось максимум 4, а в аналоговой телефонии вообще только 2 центральных контакта. Вилки могут выглядеть так:
6-позиционные модульные вилки на 2, 4 и 6 контактов
В передаче данных сначала задействовалось 2 пары из четырех (оранжевая и зеленая). Для гигабитных приложений сейчас используются все 4 пары, все 8 проводников, поэтому самое правильное название вилки – 8-позиционный модульный коннектор или 8-позиционная модульная вилка. Они выглядят так:
Неэкранированная и экранированная 8-позиционные модульные вилки
Область использования 6-позиционных модульных вилок – аналоговая телефония, 8-позиционных вилок – передача данных и цифровая телефония (которая тоже относится к передаче данных).
В структурированных кабельных системах и сетях передачи данных следует использовать только 8-позиционные модульные гнезда – таковы требования телекоммуникационных стандартов на СКС, действующих уже не одно десятилетие.
Для подключения к таким портам используются 8-позиционные модульные вилки. Чтобы подключить к 8-позиционным портам аналоговые телефоны, можно применять вилки с меньшим количеством позиций, но только если в них предусмотрены пазы в боковых частях, чтобы такие вилки не повреждали контакты гнезда (см. ответ на вопрос «Можно ли к 8-позиционному модульному гнезду подключать телефонную вилку?»).
Именно 8-позиционные модульные вилки с восемью контактами имеют в виду, когда говорят «коннектор RJ-45» или «вилка RJ-45». Хотя на самом деле 45-ый вариант зарегистрированного разъема Registered Jack описывал просто определенную схему разводки в модульном интерфейсе (причем не такую, как сейчас – не T568A или T568B, а совсем другую), название RJ-45 распространилось так широко, что с этим уже никто не борется. Даже знающие всю подоплеку специалисты по СКС вовсю используют обозначение RJ-45. Часто встречается также обозначение без дефиса – RJ45. Если в магазине вы скажете «вилка RJ-45» или «коннектор RJ-45», вас точно поймут.
А вот более правильное название «8-позиционная модульная вилка» может озадачить продавцов и менеджеров, даже если они много лет работают в телекоммуникационной отрасли.
Совет: если вы встретите обозначения RJ6 или RJ7, RJ11 или RJ12, а также RJ14, RJ25 и другие «RJ-», не поленитесь проверить количество позиций и количество контактов по описанию и посмотреть фотографии компонента, иначе возможны неприятные сюрпризы. Так, например, интерфейс RJ21X, несмотря на привычное обозначение RJ – это 25-парный разъем Amphenol, который не имеет ничего общего с 8-позиционными модульными вилками, а применяется в телефонных станциях и патч-панелях для телефонии.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
электронных устройств и приборов, таких как телефоны, мобильные телефоны,
гарнитуры и компьютерные сетевые интерфейсы. Разъем был изначально
разработан в 1960-х годах в Bell Labs,
для использования на определенных телефонных аппаратах.
В 1976 году они были приняты FCC в качестве юридического стандарта в Соединенных Штатах.
для всех телефонных аппаратов, после чего они стали известны как Registered Jack (RJ)
[1][2]. Вот некоторые примеры:
В приведенных выше примерах
эти обозначения перечислены под обозначением RJ. Ниже приведен ряд
популярные схемы разводки модульных разъемов,
в котором А = кольцо и B = наконечник .
➤ Подробнее по этой теме…
Ethernet-кабель. Обратите внимание, что для скоростей до 100 Мбит/с (10BaseT и 100BaseT)
только две пары (2 и 3) 4-парного кабеля используются для приема (RX) и
передавать (TX) соответственно. Для более высоких скоростей (гигабит и выше) все четыре
пары используются в обоих направлениях с использованием специальных методов модуляции
[3][4].
