Разъем скарт на телевизоре. Разъем SCART на телевизоре: что это такое, распиновка и особенности подключения

Что такое разъем SCART на телевизоре. Как выглядит распиновка SCART. Как подключить устройства через SCART. Какие есть альтернативы разъему SCART в современных телевизорах.

Содержание

Что такое разъем SCART и для чего он нужен

SCART (от фр. Syndicat des Constructeurs d’Appareils Radiorécepteurs et Téléviseurs) — это универсальный аудио-видео разъем, который широко использовался в телевизорах и другой бытовой электронике в 1980-х — 2000-х годах. Основное назначение разъема SCART — передача аналогового видео- и аудиосигнала между различными устройствами.

Ключевые особенности разъема SCART:

  • Имеет 21 контакт для передачи различных сигналов
  • Поддерживает композитный и RGB видеосигнал
  • Передает стереозвук
  • Обеспечивает двустороннюю передачу данных
  • Позволяет подключать различные устройства к телевизору

SCART был разработан для унификации подключения аудио-видео устройств и долгое время оставался стандартом де-факто в Европе. Через этот разъем к телевизору можно было подключить видеомагнитофон, DVD-плеер, игровую приставку, спутниковый ресивер и другую технику.

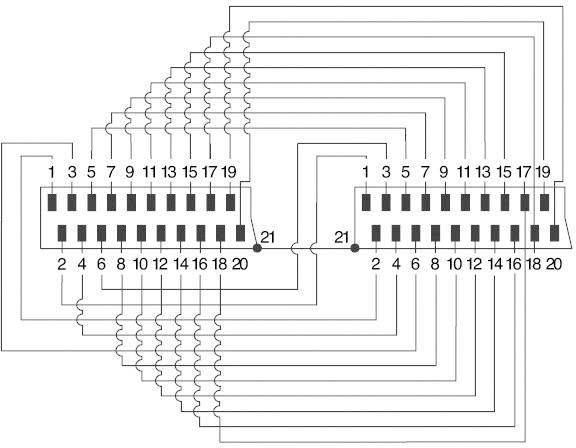

Распиновка разъема SCART: назначение контактов

Разъем SCART имеет 21 контакт, каждый из которых отвечает за передачу определенного сигнала. Стандартная распиновка SCART выглядит следующим образом:

  • Контакты 1, 3, 5, 7, 9, 11, 13, 15, 17, 19, 21 — заземление
  • Контакт 2 — аудио выход (правый канал)
  • Контакт 4 — аудио земля
  • Контакт 6 — аудио выход (левый канал)
  • Контакт 8 — переключение функции
  • Контакт 10 — линия данных 1
  • Контакт 12 — линия данных 2
  • Контакт 14 — вывод данных
  • Контакт 16 — RGB выбор
  • Контакт 18 — RGB земля
  • Контакт 20 — вход видео или Y/C

Такая распиновка позволяет передавать через один кабель композитный видеосигнал, RGB-сигнал, стереозвук, а также управляющие сигналы между устройствами.

Преимущества и недостатки разъема SCART

Разъем SCART имел ряд преимуществ по сравнению с другими интерфейсами своего времени:

  • Универсальность — позволял подключать различные устройства
  • Качественная передача видео и аудио по одному кабелю
  • Поддержка RGB-сигнала для улучшенного качества изображения
  • Автоматическое переключение источников сигнала
  • Широкое распространение в Европе

Однако у SCART были и существенные недостатки:


  • Большой размер разъема
  • Ненадежность механического соединения
  • Сложность распайки кабеля
  • Ограниченная пропускная способность
  • Отсутствие поддержки цифровых сигналов

Эти недостатки привели к тому, что в современных устройствах SCART практически не используется.

Как подключить устройство через разъем SCART

Для подключения устройства через SCART необходимо выполнить следующие шаги:

  1. Убедитесь, что оба устройства оснащены разъемом SCART
  2. Приобретите соответствующий кабель SCART
  3. Подключите один конец кабеля к выходу SCART на источнике сигнала (например, DVD-плеере)
  4. Другой конец кабеля подключите к входу SCART на телевизоре
  5. Включите оба устройства
  6. Выберите соответствующий источник сигнала на телевизоре

При правильном подключении вы сразу увидите изображение и услышите звук с подключенного устройства. В некоторых случаях может потребоваться дополнительная настройка в меню телевизора.

Альтернативы разъему SCART в современных телевизорах

В современных телевизорах разъем SCART практически не встречается. Его заменили более совершенные цифровые интерфейсы:


  • HDMI — основной стандарт для передачи цифрового видео и аудио высокого качества
  • DisplayPort — интерфейс для подключения компьютеров и мониторов
  • USB — универсальный разъем для подключения различных устройств
  • Оптический аудиовыход — для передачи цифрового звука на аудиосистемы

Эти интерфейсы обеспечивают более высокое качество передачи сигнала, поддерживают современные стандарты видео (4K, HDR) и имеют компактные разъемы.

Как подключить старую технику к современному телевизору без SCART

Если у вас осталась старая техника с разъемом SCART, а новый телевизор его не имеет, есть несколько способов решения проблемы:

  1. Использовать переходник SCART на HDMI — такие адаптеры позволяют конвертировать аналоговый сигнал в цифровой
  2. Подключить через композитный AV-вход (если есть на телевизоре) с помощью переходника SCART-RCA
  3. Использовать внешний конвертер SCART в HDMI
  4. Подключить устройство к старому телевизору с SCART, а затем вывести сигнал на новый ТВ

Выбор метода зависит от имеющегося оборудования и требуемого качества сигнала. В большинстве случаев проблему удается решить с минимальными затратами.


Заключение: нужен ли SCART в современных условиях

Разъем SCART сыграл важную роль в развитии бытовой электроники, но сегодня он практически не используется. Современные цифровые интерфейсы обеспечивают гораздо более высокое качество передачи сигнала и удобство подключения.

Тем не менее, знание особенностей SCART может пригодиться при работе со старой техникой или в специфических ситуациях. Если у вас остались устройства с этим разъемом, их можно подключить к современным телевизорам с помощью различных адаптеров.

В целом же, SCART можно считать пройденным этапом в развитии технологий, уступившим место более совершенным решениям.


Подключение телевизора и его разъемы

Подключение телевизора, для удобства пользования домашней аудио видео техникой, осуществляется с помощью разнообразных разъемов. Делается это для совместимости техники различных фирм производителей и разных годов выпуска. Поэтому и на современном телевизоре есть много разъемов различных форм и цветов для подключения.

Каждый из них предназначен для разных источников сигнала. Основное отличие идет по назначению, а потом по качеству передачи сигнала.

Есть разъемы для входа и выхода сигнала, для видео и для аудио, цифровые и аналоговые. Ведь современный телевизор используется не только для просмотра телепередач, особенно сейчас, когда появился сервис Smart TV.

К телевизору, как источник сигнала или получатель, можно подключить проигрыватель DVD, декодеры телевидения, игровые приставки, компьютер, видеокамеру, спутниковый тюнер, интернет.

Подключая к телевизионному аппарату все эти устройства, прежде всего, прочитайте инструкцию по эксплуатации и для телеприемника и для подключаемого устройства. А при покупке нового телевизора точно нужно знать, что вы будете подключать.

Но если у вас современное оборудование, то подключить его друг к другу можно несколькими способами. Давайте посмотрим, какие есть разъемы для подключения телевизора к другой аппаратуре и чем они отличаются.

  • Антенный вход (RF). Используется для подключения к телевизору
    антенны. Качество приёма через такой разъём не самое лучшее и зависит во многом от качества самого эфирного сигнала, поступающего на антенну. Поэтому если
    есть выбор при подключении, например есть цифровой тюнер, то подключите источник эфирных каналов через цифровой вход.
  • Композитный, A/V вход (тюльпаны). Улучшенная технология, по сравнению с передачей сигнала по одному кабелю, за счёт передачи
    видео и звука по разным кабелям. Одна из первых разработок для раздельной передачи сигналов аудио и видео, поэтому качество во многом проигрывает более поздним разработкам интерфейсов для передачи сигналов.
  • S-video. Сигнал получается качественней за счёт отдельной передачи сигналов
    яркости и контрастности. Может работать с сигналами вплоть до 480i.
  • Компонентный вход. Трёхкабельное соединение, где один кабель используется
    для передачи сигналов яркости и синхронизации, а два для передачи цветоразностных
    сигналов. Может пропускать сигналы с разрешением 1080i.
  • VGA. Используется для подключения телевизора к компьютеру (D-sub 15-pin).
    Разъём с 15 отверстиями. Только помните, что телевизор не может так долго
    работать как компьютерный монитор.
  • SCART. По различным спецификациям, может передавать различные сигналы. Сюда могут входить два канала звука (вход и выход), видеосигнал (вход и выход), сигналы RGB, земля и несколько линий управления.
  • Коаксиальный вход для цифрового видео. Хотя и используются RCA (тюльпаны)
    вилки, но кабель поддерживает большие частоты, чем аналоговые разъёмы. И качество
    картинки получается выше.
  • HDMI и DVI. Используются для передачи сигнала HDTV.
  • Аудио выходы. Кроме обычных A/V выходов может ещё быть, при наличии декодера
    в телевизоре, выходы 5.1 или 7.1 для внешней акустики.
  • Выход на наушники.
  • Оптический (TOSlink ). Этот небольшой квадратный разъем использует оптоволокно для передачи цифровых аудиоданных с DVD-плеера или цифрового телевизионного ресивера на цифровой телевизор или AV-ресивер (усилитель домашнего кинотеатра). Он также используется для передачи объемного звука.
  • IEEE1394 (также известный как FireWire). Этот разъем представляет собой двунаправленную цифровую систему. Он идеально подходит для видеокамер и других цифровых рекордеров, которые могут записывать и воспроизводить видео. Он также позволяет передавать аудиосигнал.
  • USB. Это универсальная последовательная шина. USB разъем используют для подключения к телевизору флешек с файлами, внешних накопителей HDD, фотоаппаратов, видеокамер, ноутбуков, смартфонов. Этих разъемов несколько на телевизоре. Подробнее о USB разъеме.

При выборе телевизора смотрите, чтобы разъёмов для подключения телевизора было столько же или больше чем число подключаемых устройств.

Особо обратите внимание на расположение разъёмов. Сзади должны быть разъёмы для постоянно подключаемых устройств, а спереди или сбоку для временно подключаемых (видеокамера, игровая приставка, наушники и др.).

Разъемы на подключаемых устройствах и тв желательно должны быть одного типа, без переходников.

S-Video-SCART распайка

Как уже писалось в предыдущих статьях, таким разъемом как SCART оснащается две трети современных телевизоров. Многие DVD-плееры и DVD рекордеры тоже имеют заветную колодку на задней панели. Кроме того, существует немало стационарных моделей, в которых присутствует разъем S-Video (или S-VHS). Разъем S-Video часто встречается в видеокамерах и на видеокартах персонального компьютера. Чтобы задействовать аппаратуру с разными выходными разъемами, следует воспользоваться коммутационным переходником.



В этой статье будет рассмотрена распиновка такого переходника — SCART-S-Video. Для чего может пригодиться S-Video to SCART? Бывает, что некоторые устройства оснащены разъемом S-Video, а разъем RCA (тюльпан) у них отсутствует. Есть и другой вариант подобной ситуации. В прошлых статьях рассматривался переходник S-Video — тюльпан, который может решить эту проблему. Однако если у вас было высококачественное видео, то такой переходник качество снизит.



Если же использовать переходник SCART-S-Video, то потери качества не произойдет. В разъеме SCART предусмотрены контакты специально для передачи/приема сигнала S-Video. В случае, если устройство имеет одновременно разъем S-Video и разъем RCA (композитный), то целесообразнее коммутировать такое устройство по разъему S-Video, чтобы не было потерь сигнала видео.



Если сильно захотеть, то такой соединительный шнур можно купить или заказать по интернету. Однако бывают случаи, когда подобный переходник проще (или дешевле) собрать собственными руками. Зная распиновку разъема SCART и распиновку разъема S-Video будет нетрудно спаять все самому. Перед созданием такого разъема сначала следует определиться, с какого на какое устройство будет подаваться сигнал. Другими словами, есть два способа распайки. В первом случае сигнал будет сниматься с разъема SCART и поступать на S-Video. Во втором случае сигнал будет сниматься с разъема S-Video и поступать на SCART. Если нужны оба варианта, то проще будет спаять универсальный переходник с двумя задействованными вариантами одновременно. Схема, показанная ниже, нарисована не совсем грамотно с точки зрения принципиальной схемы. Однако такая схема (а точнее — рисунок) более удобна и понятна простому пользователю, не знающему обозначений принципиальной схемы.



Распиновка, где S-Video — выход, а SCART — вход
Первый контакт S-Video соединяем с семнадцатым контактом SCART.
Второй контакт S-Video соединяем с тринадцатым контактом SCART.
Третий контакт S-Video соединяем с двадцатым контактом SCART.
Четвертый контакт S-Video соединяем с пятнадцатым контактом SCART.

Распиновка, где SCART — выход, а S-Video — вход
Тринадцатый контакт SCART соединяем с вторым контактом S-Video.
Пятнадцатый контакт SCART соединяем с четвертым контактом S-Video.
Семнадцатый контакт SCART соединяем с первым контактом S-Video.
Девятнадцатый контакт SCART соединяем с третьим контактом S-Video.

Что касается входов/выходов аудио, то распиновка этих контактов будет аналогична как на переходнике SCART-RCA, который был описан ранее.

Автор: Александр Кравченко

https://01010101.ru/kommutaciya/s-video-scart-raspinovka.htmlS-Video-SCART распайка

adminКоммутациякоммутацияКак уже писалось в предыдущих статьях, таким разъемом как SCART оснащается две трети современных телевизоров. Многие DVD-плееры и DVD рекордеры тоже имеют заветную колодку на задней панели. Кроме того, существует немало стационарных моделей, в которых присутствует разъем S-Video (или S-VHS). Разъем S-Video часто встречается в видеокамерах и на видеокартах…admin AdministratorОцифровка видео, аудио, фото

Подключение к телевизору без разъема SCART

У вас есть телевизор без разъема SCART и вы хотите подключить приставку? Мы можем помочь…



У меня старый телевизор – как я могу получить цифровое телевидение?

Если у вас есть старый телевизор, вы можете использовать его для подключения к цифровому телевидению. Вам нужно будет купить приставку для цифрового телевидения и подключить ее к телевизору. Обычно для этого используется кабель SCART, но некоторые старые телевизоры не имеют разъема SCART. Не все потеряно…

Типы разъемов

Если вы хотите подключить какое-либо оборудование к телевизору, скорее всего, подключение будет выполнено с использованием одного из следующих четырех типов разъемов. Есть и другие виды, но эти самые распространенные.



Разъем коаксиальной антенны


Разъем SCART


Разъем HDMI


Разъемы компонентного видео



У меня есть только розетка для телевизионной антенны, что мне делать?

Вы можете подключить большинство типов телевизионных приставок, DVD-проигрывателей, видеомагнитофонов и т. д., но выход приставки должен быть «модулированным» .

Нужна приставка Freeview, которую можно подключить к телевизору без разъема SCART?

Обратите внимание на Icecrypt T5000 — он подключается к телевизору с помощью антенного кабеля (также поддерживается SCART). Доступно по цене около 25 фунтов стерлингов от Amazon или Play. com



Что означает «модулированный»?

Принцип работы старого доброго аналогового телевизора заключается в том, что вы подключаете антенну, затем настраиваете каждый из предустановленных каналов на канал, т. е. «BBC1 на канале 1», «ITV на канале 3 и т. д.»

Что вы На самом деле мы настраиваемся в каждой предустановке на канал, вещающий между 21 и 65 в диапазоне УВЧ. Каждый из 5 основных телеканалов будет на канале с 21 по 65.

Если у вас есть оборудование, которое вы можете подключить к телевизору через антенную розетку, вам нужно, чтобы оно «модулировало», то есть чтобы его сигнал отображался как канал с 21 по 65. Один раз коробка «модулирует» свой выход, затем вы настраиваете телевизор на номер канала коробки.

Практический пример: Подключение видеорегистратора. Большинство видеомагнитофонов имеют «модулятор». Часто они «модулировали» канал 37, но обычно это можно было изменить. Когда вы подключали видеомагнитофон к телевизору, вы затем настраивали предустановку (например, кнопку 8) на канал видеомагнитофона, канал 37.

ОК – я понимаю модулированный – что дальше?

Вам необходимо подключить к телевизору любое необходимое оборудование, убедившись, что оно модулировано, а затем настроить телевизор на это оборудование.

Общая информация об оборудовании с модулятором:

  • Sky Digital: Хорошие новости. Все телевизионные приставки Sky имеют модулированные антенные выходы. (справка модулятора Sky RF)
  • Virgin Media: Большинство коробок Virgin Media имеют модулированный антенный выход
  • BT Vision: Оригинальная коробка BT Vision серого цвета V+ оснащена радиомодулированным антенным выходом (справка модулятора BT Vision). В новом черном ящике этого нет.
  • Freeview : Большинство базовых боксов не поддерживают модулированный выход. Если вы ищете приставку Freeview с модулированным выходом, мы рекомендуем TVonics MFR200 .
  • Freesat: Самые распространенные коробки Freesat от Humax, линейка Foxsat, нет имеют модулированный антенный выход.
  • Видеомагнитофоны: Большинство видеомагнитофонов имеют модулированный антенный выход
  • DVD-плеер: Большинство DVD-плееров не имеют модулированного антенного выхода


Icecrypt T5000 — приставка Freeview для телевизоров без разъема SCART.



У меня коробка без модулятора!

Не все потеряно – есть три варианта:

  1. Заменить коробкой с модулятором (не всегда практично, но вариант)
  2. Подключить приставку к телевизору через видеомагнитофон (см. ниже)
  3. Получить устройство под названием RF модулятор (см. ниже)



Купите ВЧ-модулятор

Если в вашем телевизоре нет разъема SCART, вы можете приобрести «РЧ-модулятор» — он преобразует сигнал SCART в сигнал с антенны. Он создает «модулированный» телевизионный канал, на который может настроиться ваш телевизор. Подключите разъем SCART к одному концу, а антенну к телевизору — к другому, а затем настройте телевизор.

Мы рекомендуем универсальный радиомодулятор из Maplin Electronics (код VH89W). Также есть один в продаже на Tvcables .


Универсальный радиочастотный модулятор от Maplin



Использование видеомагнитофона для модуляции

Если у вас есть оборудование без модулятора, вы можете подключить его к телевизору через видеомагнитофон с модулятором. Давайте возьмем пример коробки Freeview, которая имеет только выход SCART:

  1. Подключите приставку Freeview к видеомагнитофону с помощью кабеля SCART
  2. Подключить видеорегистратор к телевизору с помощью антенного провода
  3. Настройте один из предустановленных каналов телевизора на номер модулированного антенного канала видеомагнитофона (как если бы вы смотрели видео)
  4. Теперь настройте видеомагнитофон так, чтобы он показывал вход со SCART (обозначенный примерно как Av1, Ext или AUX (возможно, с символом справа).
  5. Теперь вы сможете видеть вывод вашего Freeview Box на телевизор через видеомагнитофон



Запутался? Помогите нам сделать эту страницу более понятной. Свяжитесь с нами

Связанные страницы

  • Недостаточно разъемов SCART? Получить блок переключателей SCART

Как подключить старый видеомагнитофон/DVD-плеер к новому телевизору



Представьте себе ситуацию: вы только что достали из коробки новый телевизор с плоским экраном, настроили телевизор для просмотра, переходите к подключению DVD-плеера или видеомагнитофон только для того, чтобы обнаружить, что, как бы вы ни старались, соединительные кабели просто не подходят друг к другу. Конечно, вы можете просто обновить свое оборудование для более новых моделей, но что, если у вас есть большая коллекция старых видео/DVD, старые свадебные кадры или что-то подобное. Я уверен, что пока вы читаете эту статью, вам не нужно представлять этот сценарий, как это произошло с вами, но радуйтесь! Это очень распространено и относительно легко преодолевается. В этом блоге я обсуждаю некоторые способы, с помощью которых вы можете преодолеть эту ситуацию, которая, надеюсь, позволит вам быстро начать работу со своими старыми DVD и видеокассетами, давайте начнем.



Почему мой новый телевизор не имеет разъема SCART?

Полезно сначала понять, почему ваш телевизор не имеет разъема SCART для подключения вашего старого AV-оборудования. Этот блог предназначен для DVD/VCR, но то же самое может быть верно и для старых спутниковых ресиверов, таких как Skybox, игровых приставок и т. д., во-первых, позвольте мне снять это с моей груди. Соединение SCART было ужасным соединением, оно было большим, громоздким и постоянно выпадало. Вы можете обнаружить, что если он немного выпадет в одну сторону, вы потеряете изображение, а если выпадет в другую, вы потеряете звук. Его в значительной степени отвергли в Америке, где его называют евроконнектором. Вам может быть интересно, почему мы возились с этим, ну, это было хорошо в том смысле, что он охватывал несколько баз, он поддерживал PAL, S-Video, RGB, стереозвук, переключение источника и множество других вещей. Это чисто аналоговое соединение, которое, я уверен, вы знаете, было заменено соединениями цифрового типа, в первую очередь мультимедийным интерфейсом высокой четкости или сокращенно HDMI, который является гораздо более совершенным типом соединения. Вы обнаружите, что большинство новых телевизоров имеют по крайней мере один из этих входов, часто до 4, к которым вы можете подключать совместимое оборудование, такое как Skybox, Xbox/Playstation и другие игровые приставки, AV-ресиверы и так далее. С новыми телевизорами, поддерживающими разрешение HD/4k, не имеет смысла добавлять SCART/аналоговое соединение на сам телевизор, изображение будет далеко не таким хорошим, особенно это касается больших экранов, где несовершенство изображения заметно. легче заметить. Кроме того, многие люди сейчас монтируют телевизоры на стену. Большое соединение SCART действительно не помогает придвинуть телевизор к стене.



Проверьте упаковку телевизора — адаптер SCART

Возможно, вы обнаружите, что ваш новый телевизор можно подключить к новому телевизору с плоским экраном, но это делается с помощью адаптера, входящего в комплект поставки телевизора. У многих производителей телевизоров есть адаптер SCART, в который вставляется провод SCART, а оттуда к вашему телевизору подключается провод меньшего типа. Для этого может быть много причин, но я подозреваю, что это связано с настенным креплением телевизора и штекером SCART, который настолько велик, что они обеспечивают меньший адаптер.



Вместо этого используйте провода RCA

Существует очень большая вероятность того, что, хотя ваш телевизор может не иметь кабеля SCART, он, скорее всего, будет иметь разъемы RCA phono. Если вы проверите заднюю часть вашего видеомагнитофона/цифрового видеорегистратора или другого видеосоединения аналогового типа, вы можете обнаружить, что оно также поддерживает это. Если это так, то это очень просто. Вместо соединения SCART вы просто купите кабель RCA и вперед. Само соединение RCA представляет собой желто-красно-белое соединение фонокорректора. Это обеспечивает композитное видео по желтому проводу фонокорректора и стереозвук через красный и белый разъемы.



Выводы компонентов

Возможно, вы обнаружите, что вместо трех желтых, красных и белых разъемов для фонокорректора у вашего телевизора/ DVD/видеомагнитофона есть пять разъемов для фонокорректора: красный, зеленый, синий (RGB), белый и еще один красный . Единственный красный и белый, которые мы уже знаем выше, предназначены для стереозвука, а три других фонокорректора предназначены для компонентного видео, также известного как RGB. Компонентное видео разделяет потоки красного, зеленого и синего цветов, что помогает улучшить качество изображения, на самом деле это улучшение композитного видео. Если ваш телевизор имеет только компонентное видео, а ваш DVD/видеомагнитофон имеет композитное видео, часто это работает, если вы соедините желтый композитный разъем с зеленым компонентным разъемом на телевизоре, иногда он разделен на половину зеленого и половину желтого, чтобы указать, что это может быть сделано. Вы можете обнаружить, что получаете только черно-белое изображение, и в этом случае вам может потребоваться изменить настройки цвета в вашем телевизоре или аудио-видео оборудовании, чтобы это работало правильно.



Еще одно осложнение — телевизор поставляется с адаптером RCA

Я попытался построить этот блог в логическом порядке. Я начал с адаптера, который может идти вместе с телевизором, а затем подключил его к разъему RCA. Вы можете обнаружить, что ваш телевизор не имеет разъемов типа SCART или Phono, а вместо этого поставляется с адаптером RCA-AV. Если это так и ваш DVD/видеомагнитофон/STB/старый Sat RX имеет разъемы для фонокорректора, вы можете подключить их между AV-оборудованием и адаптером, который вставляется в телевизор. У меня самого было это, когда я хотел подключить свою консоль Wii, которую я купил для своих детей, к нашему телевизору, как и следовало ожидать, я давно выбросил старый адаптер, но я смог купить его в Интернете, что позволило мне подключить Wii к моему телевизору Самсунг.



Адаптеры SCART-PHONO (RCA)

Если ваш телевизор не имеет разъема SCART, но имеет фонокорректор, а ваш видеомагнитофон/DVD-проигрыватель имеет только разъем SCART, не бойтесь, эту проблему легко решить. Что вам нужно, так это переходник или штекер, который извлекает композитное видео и стереозвук из соединения SCART и преобразует их в провод RCA. Если вы собираетесь это сделать, я рекомендую купить переходник SCART на фонокорректор с переключаемым входным/выходным соединением. Это даст вам некоторую гибкость при настройке. Причина этого в том, что подключение кабеля SCART не всегда является двунаправленным. Не имеет значения, каким образом вы установите кабель, если вы вставляете кабель SCART в два разъема SCART на аудиовизуальном оборудовании, но поскольку вход и выход видео/аудио являются отдельными контактами на разъеме SCART, когда вы вставляете адаптер, он может испортить это. Переключаемый адаптер SCART/phono гарантирует, что этого не произойдет.



Коаксиальное радиочастотное соединение

Если ваш видеомагнитофон или цифровой видеорегистратор имеет коаксиальные антенные входы и выходы, вы можете использовать это. Обычно они называются «ВЧ-вход» и «ВЧ-выход» с разъемом «мама» для входа и разъемом «папа» для выхода. Вы можете обнаружить, что он также имеет собственный встроенный модулятор, что означает, что его можно настроить на ваш телевизор Ваш телевизор поддерживает подключение аналоговой антенны. На момент написания этой статьи большинство из них все еще делают это, но в будущем вы можете обнаружить, что некоторые телевизоры этого не делают. Также важно отметить, что большинство видеомагнитофонов поддерживали этот тип подключения, но большинство DVD-плееров не поддерживали, хотя некоторые DVD-рекордеры поддерживали, почти все старые коробки Sky до Sky Q поддерживали через соединения RF1 и RF2. Чтобы подключиться к телевизору таким образом, вам просто нужен ВЧ-кабель, его можно купить или сделать самостоятельно из куска коаксиального кабеля и штекера на одном конце и штекера на другом (или другого штекера). с муфтой). После подключения вы выполняете настройку на аналоговой стороне телевизора, убедившись, что оборудование, которое вы хотите настроить, включено, когда вы это делаете. Это можно сделать с помощью автоматической или ручной настройки, если вы знаете частоту/выходной канал AV-оборудования. Я считаю, что лучше всего хранить оборудование на канале 0, где это возможно (это не всегда возможно), чтобы, если у вас подключена телевизионная антенна, они начинались с 1, а ваш видеомагнитофон/DVD/STB был на 0. Если подключена антенна, которую вы Если вы хотите сохранить его, его необходимо сначала подключить к AV-оборудованию, чтобы он подключался к телевизору с модулированным AV-каналом. Если вы заметите плохое изображение на DVD/видеомагнитофоне или плохой прием антенны при таком подключении, вам может потребоваться изменить выходной радиочастотный канал вашего DVD/видеомагнитофона. Обычно это можно сделать несколькими способами, в зависимости от того, от того, какое у вас оборудование, либо в меню настроек, либо с помощью регулируемого винта на задней панели оборудования. Для ящиков Sky это изменяется в меню установщика. Как только вы измените это, если вы подключены через радиочастотное соединение, экран станет снежным, и вы снова перенастроите телевизор. Повторяйте этот процесс до тех пор, пока не попробуете новые выходные каналы, пока не получите четкое изображение. Обычно рекомендуется попробовать 38-й УВЧ-канал.



Подключение отдельного DVD/видеомагнитофона по коаксиальному радиоканалу

Если у вас есть и видеомагнитофон, и DVD-проигрыватель, которые вы хотите подключить к телевизору, это можно сделать. Если они оба имеют встроенные модуляторы, вы можете настроить оба на отдельные выходы каналов УВЧ, зациклить между ними и подключить к телевизору с помощью РЧ-кабелей и настроиться на два отдельных аналоговых канала. Если ваш видеомагнитофон имеет встроенный модулятор, а DVD или другое аудио-видеооборудование, которое вы хотите подключить, — нет. Возможно, вы все еще сможете подключить оба устройства к имеющемуся у вас оборудованию. Некоторые видеомагнитофоны имеют два разъема SCART, если это так. Вы можете подключить SCART с выхода DVD/AV-оборудования на вход SCART вашего видеомагнитофона и с видеомагнитофона на телевизор. Оба будут настроены на ваш телевизор на одном и том же аналоговом канале, и вы будете переключаться между входами на вашем видеомагнитофоне, что позволит вам просматривать либо ваш видеомагнитофон, либо другое подключенное AV-оборудование. Я признаю, что делать это таким образом становится немного сложно и редко, но раньше это был довольно распространенный способ подключения нескольких единиц оборудования к телевизору, который может не иметь или иметь только одно соединение SCART.



Модулятор

Если по какой-либо причине вы не можете соединить свое оборудование через SCART/фоно или адаптеры и оно не имеет встроенного модулятора. Вы можете установить внешний, они бывают разных типов, но обычный аналоговый будет принимать входное соединение типа SCART или фоно и иметь программируемый выход УВЧ, который можно настроить на телевизор и подключить через коаксиальный кабель RF.



Цифровой модулятор

Это аналогичный концепт, но он принимает кабельный вход HDMI вместо SCART или фонокорректора и выводит цифровой ТВ-канал через программируемый выход. Это позволяет получить высококачественную цифровую телевизионную картинку, которую можно подключить к современным телевизорам. Его можно было даже ввести в систему распределения по антеннам и подавать на несколько телевизоров. Одна концепция, с которой вам необходимо ознакомиться, — это настройка логического номера канала (LCN). Это информация, которую считывает телевизор, которая сообщает телевизору, какой канал для включения модулированного канала на телевизоре. Если вы подключаете это с помощью телевизионной антенны, вход должен быть сначала подключен к модулятору, а настройка LCN должна быть установлена ​​​​на канал, который не используется цифровым телевидением / Freeview / Soarview и т. Д. Этот большой недостаток использования цифрового модулятора будет связанные с этим расходы, большинство из которых стоят пару сотен фунтов, и, вероятно, было бы немного экстравагантно подключать старый DVD-плеер или видеомагнитофон к телевизору.



HDMI Upscaler

Устройство SCART можно подключить к одному из входов HDMI телевизора с помощью HDMI Upscaler. На рынке их много типов, но вам нужен тот, который принимает вход SCART или RCA, а затем преобразует его в сигнал HDMI, который позволяет вам превратить аналоговый AV-источник в цифровой, который будет понимать ваш телевизор. Хотя технически это может преобразовать ваш видеомагнитофон/DVD в видеосигнал качества 1080p. Вы не обязательно увидите какое-либо улучшение качества изображения, так как дефекты, внесенные изображением видеомагнитофона/DVD, также будут оцифрованы.



Вопросы по подключению DVD/видеомагнитофона – только в разделе комментариев к блогу Пожалуйста,

Надеюсь, вам понравился этот блог. вернусь к тебе. Пожалуйста, наберитесь терпения и имейте в виду, что дальнейшие действия не ускорят процесс.

Я сейчас размещаю это сообщение внизу всех своих блогов и большое количество не обращаю на него внимания. Пожалуйста, НЕ ЗВОНИТЕ НА НАШИ ТЕЛЕФОНЫ с вашими вопросами и, пожалуйста, НЕ ОТПРАВЛЯЙТЕ ЭЛЕКТРОННУЮ ПОЧТУ И НЕ ЗАПОЛНЯЙТЕ КОНТАКТНЫЕ ФОРМЫ НА ВЕБ-САЙТЕ.
