Ключевые разъемы современной материнской платы

Материнская плата является центральным компонентом любого компьютера, обеспечивающим взаимодействие всех остальных частей системы. Она оснащена множеством различных разъемов, каждый из которых имеет свое назначение:

• Разъем для процессора (CPU socket)
• Слоты для оперативной памяти (RAM slots)
• Слоты расширения PCI и PCI Express
• Разъемы SATA для подключения накопителей
• Разъемы для подключения блока питания
• Порты USB различных версий
• Сетевые разъемы RJ-45
• Аудиоразъемы
• Видеовыходы (VGA, HDMI, DisplayPort)

Рассмотрим подробнее основные типы разъемов и их функции.

Разъем для установки центрального процессора

Процессорный разъем (CPU socket) предназначен для установки и подключения центрального процессора к материнской плате. Основные характеристики:

• Форм-фактор зависит от поколения и линейки процессоров
• Содержит сотни контактов для передачи данных и питания
• Оснащен механизмом фиксации процессора
• Современные распространенные типы: LGA1700, AM4, TR4

При выборе материнской платы важно, чтобы тип процессорного разъема соответствовал модели процессора. Для процессоров Intel и AMD используются разные типы сокетов.

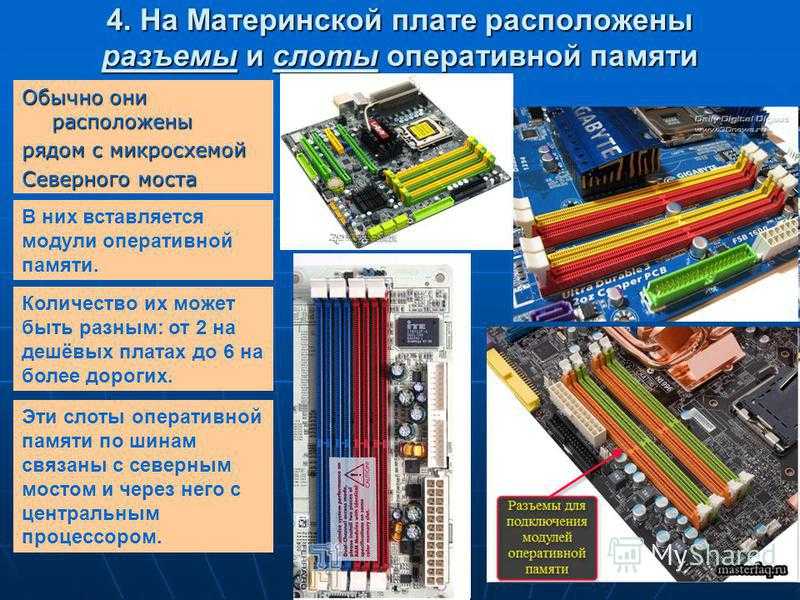

Слоты для установки модулей оперативной памяти

Слоты для оперативной памяти обеспечивают подключение модулей RAM к системе. Ключевые особенности:

• Обычно на плате 2-4 слота для модулей памяти
• Поддерживают установку модулей DIMM различных типов (DDR4, DDR5)
• Многоканальный режим работы для повышения производительности
• Максимальный объем памяти зависит от модели платы

Важно устанавливать модули памяти парами в слоты одного цвета для активации двухканального режима. Это позволяет повысить пропускную способность подсистемы памяти.

Слоты расширения PCI Express

Слоты PCI Express предназначены для подключения различных карт расширения. Их особенности:

• Поддерживают установку видеокарт, звуковых карт, сетевых адаптеров и др.
• Имеют разное количество линий (x1, x4, x8, x16)
• Обеспечивают высокую пропускную способность
• Поддерживают горячую замену устройств

Самый длинный слот x16 обычно используется для установки мощной видеокарты. Остальные слоты подходят для менее требовательных устройств.

Разъемы SATA для подключения накопителей

Интерфейс SATA используется для подключения жестких дисков и твердотельных накопителей. Характеристики разъемов SATA:

• Обеспечивают высокую скорость передачи данных (до 600 МБ/с для SATA III)
• Поддерживают горячее подключение устройств
• На современных платах обычно 4-8 портов SATA
• Используют отдельный кабель питания от блока питания

Для максимальной производительности рекомендуется подключать SSD и системный жесткий диск к портам SATA III. Обычные HDD можно подключать к более старым версиям SATA.

Разъемы для подключения блока питания

Для обеспечения питания всех компонентов материнская плата оснащена специальными разъемами:

• 24-pin ATX — основной разъем питания платы
• 4-pin или 8-pin EPS12V — дополнительное питание процессора
• 6-pin или 8-pin PCIe — питание мощных видеокарт
• Разъемы для подключения вентиляторов

Важно использовать качественный блок питания достаточной мощности и подключать все необходимые разъемы. Это обеспечит стабильную работу системы под нагрузкой.

Порты USB на задней панели и внутренние разъемы

Современные материнские платы оснащены большим количеством портов USB различных версий:

• USB 2.0 — для подключения периферии с низкой скоростью
• USB 3.0/3.1 Gen1 — высокоскоростные порты до 5 Гбит/с
• USB 3.1 Gen2 — сверхвысокая скорость до 10 Гбит/с
• USB Type-C — универсальный разъем нового типа

Кроме портов на задней панели, материнские платы имеют внутренние разъемы для подключения фронтальных портов USB корпуса. Это позволяет удобно подключать периферию к компьютеру.

Сетевые разъемы для подключения к локальной сети

Для обеспечения доступа компьютера к локальной сети и интернету на материнской плате предусмотрены сетевые разъемы:

• Стандартный разъем RJ-45 для подключения кабеля Ethernet
• Поддержка скоростей 10/100/1000 Мбит/с
• На некоторых платах есть два сетевых порта для резервирования
• Высокопроизводительные платы могут иметь порты 2.5G/5G/10G

Встроенный сетевой адаптер обеспечивает стабильное подключение к сети. При необходимости можно установить отдельную сетевую карту в слот расширения для повышения производительности.

| Тип разъема | Назначение | Подключаемые устройства | |————-|————|—————————| | CPU socket | Установка процессора | Центральный процессор | | RAM slots | Установка модулей памяти | Оперативная память | | PCI Express | Подключение карт расширения | Видеокарты, звуковые карты, сетевые адаптеры | | SATA | Подключение накопителей | Жесткие диски, SSD | | ATX Power | Питание платы | Кабели блока питания | | USB | Подключение периферии | Клавиатуры, мыши, внешние накопители | | Ethernet (RJ-45) | Подключение к сети | Сетевой кабель | | Audio jacks | Подключение аудиоустройств | Колонки, наушники, микрофон | | Video outputs | Вывод изображения | Мониторы, телевизоры |

Эта таблица наглядно показывает основные типы разъемов, встречающихся на современных материнских платах, и их назначение. Она поможет лучше ориентироваться при выборе и использовании материнской платы.

Аудиоразъемы для подключения акустики и микрофона

Для работы со звуком материнские платы оснащаются набором аудиоразъемов:

• Линейный выход (зеленый) — для подключения колонок или наушников
• Линейный вход (синий) — для подключения внешних источников звука
• Микрофонный вход (розовый) — для подключения микрофона
• Дополнительные разъемы для многоканальных систем

Современные кодеки обеспечивают высокое качество звука. При необходимости профессиональной работы со звуком рекомендуется использовать отдельную звуковую карту.

Видеовыходы для подключения мониторов

Для вывода изображения на монитор материнские платы оснащаются различными видеовыходами:

• VGA — аналоговый интерфейс для подключения старых мониторов
• DVI — цифровой интерфейс, обеспечивающий высокое качество изображения
• HDMI — современный цифровой интерфейс для передачи видео и звука
• DisplayPort — высокопроизводительный интерфейс для профессиональных мониторов

Наличие нескольких видеовыходов позволяет подключить несколько мониторов к встроенной графике. При использовании дискретной видеокарты следует подключать монитор к ее разъемам.

Порты ввода-вывода информации на компьютере

— А почему у тебя в учебном классе все системные блоки под столами стоят?
— А мне нравится наблюдать, как студентки USВ—порт ищут.

Система ввода-вывода информации, наряду с процессором и памятью — это одна из важнейших систем компьютера. И расположенные в системном блоке порты ввода-вывода являются важнейшей частью архитектуры персонального компьютера.

Назначение и разновидности портов в/в

Термин «порт» пришел в компьютерный лексикон из схемотехники. В ней портом ввода-вывода называют любое аппаратное решение, которое  позволяет какому-либо контролеру или процессору обмениваться информацией с устройствами ввода-вывода напрямую, минуя память. Например, у популярного семейства микроконтроллеров AVR портами называются контакты, позволяющие обмениваться данными с внешними устройствами.

Применительно же к архитектуре ПК портами ввода-вывода можно назвать разъемы, позволяющие подключать к компьютеру периферийные устройства, а также обслуживающие эти разъемы микросхемы.

Назначение портов ввода-вывода – передача и прием информации за пределы компьютера. К портам в/в могут подключаться различные устройства, ответственные за прием, обработку, передачу и преобразование информации в вид, удобный для восприятия пользователем.

В данной статье мы не будем затрагивать порты, которые можно встретить исключительно на платах расширения, а кратко расскажем лишь о функциях и особенностях портов, которые чаще всего находятся на самой материнской плате.

Список портов ввода-вывода, обычно использующихся в персональном компьютере:

• Параллельный  (LPT)
• Последовательный  (COM)
• Игровой
• Разъем Ethernet
• Разъем PS/2 (мышь)
• Разъем PS/2 (клавиатура)
• USB
• VGA-разъем и прочие видеовыходы
• Аудиоразъемы для подключения динамиков, микрофона, и.т.д.

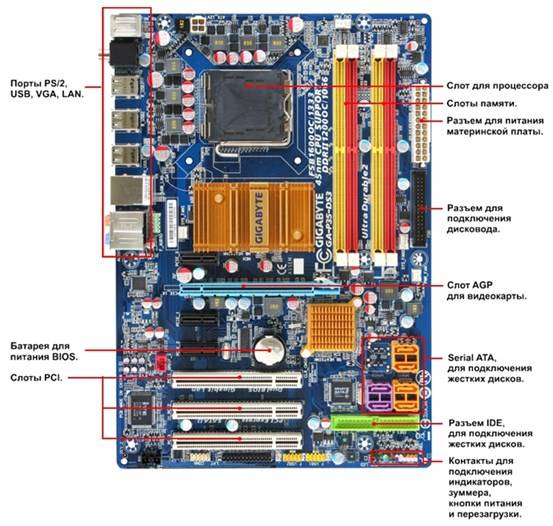

Панель материнской платы ATX с обозначением портов в/в

Часто в компьютерном обиходе к портам ввода-вывода ПК относят лишь традиционные, низкоскоростные порты ввода-вывода, существовавшие еще в первых IBM-совместимых компьютерах  —  это параллельный, последовательный и игровой порты.

Следует отметить, что на материнских платах современных компьютеров эти порты встречаются нечасто.

Содержание статьи

• Параллельный порт (LPT)
• Последовательный порт (COM)
• Игровой порт
• PS/2
• USB
• Заключение

Параллельный порт (LPT)

Главная особенность параллельного порта  – одновременная передача данных по нескольким линиям. Эта черта сближает LPT с внутренними шинами компьютера. Основное назначение параллельного порта – подключения внешних устройств, и в большинстве случаев таким устройством является принтер.

Первые версии параллельного порта имели одностороннюю направленность, то есть, данные по кабелю могли передаваться лишь в одну сторону – к периферийному устройству. В дальнейшем были введены усовершенствованные стандарты интерфейса LPT, в которых данные могли передаваться в обе стороны.

Последовательный порт (COM)

Этот порт отличает последовательная передача данных по одной линии. Последовательная передача означает, что биты информации передаются по линии один за другим. Кроме того, передача данных в последовательном порту является двунаправленной. Как правило, COM предназначен для подключения таких периферийных устройств, как мышь или модем. В качестве разъема порта на материнской плате компьютера используется 9-штырьковый разъем DE-9 типа «вилка».

Игровой порт

На сегодняшний день этот порт не так уж часто встречается на материнских платах. Кроме того, его не поддерживают современные операционные системы, такие, как Windows 7. Тем не менее, его до сих пор можно увидеть на звуковых картах. Разъемом порта является коннектор c 15-ю контактами.

Как можно догадаться из названия порта, он предназначен, прежде всего, для подключения джойстиков. Особенностью порта является возможность подключить к нему сразу два устройства. Кроме того, в звуковых картах игровой порт часто используется для подключения MIDI – устройств, например, таких, как синтезаторы. Поскольку он способен работать с аналоговыми и аналого-цифровыми устройствами, то в обслуживающую его микросхему встроен аналого-цифровой преобразователь.

PS/2

Разъем PS/2 используется в компьютере для подключения мыши и/или клавиатуры. Несмотря на то, что он был разработан довольно давно, еще в середине 1980-x, тем не менее, он до сих активно используется в компьютерах. В некоторых материнских платах находятся два универсальных разъема, к которым можно подключить и мышь, и клавиатуру, в других же существует два отдельных разъема для мыши и клавиатуры. При этом разъем зеленого цвета предназначен для подключения мыши, синего – для клавиатуры.  Оба разъема выполнены в формате mini-DIN c 9 контактами.

USB

Порт USB, о котором будет подробно рассказано в отдельной статье, является наиболее скоростным, универсальным и производительным портом в/в в современных компьютерах. Именно по этой причине USB практически вытеснил многие другие порты. Обычно в компьютере используется несколько разъемов для подключения устройств USB.

Заключение

Порты в/в персонального компьютера является неотъемлемой частью его системы ввода- вывода и предназначены для подсоединения различных периферийных устройств. Наличие портов ввода-вывода позволяет пользователю вводить информацию в компьютер, получать ее от других компьютеров и устройств, а также передавать ее.

Порекомендуйте Друзьям статью:

Что такое материнская плата? | Компоненты, факторы и использование материнской платы

Материнская плата определяется как печатная плата для компьютерной системы, также называемая логической платой или материнской платой. В компьютерной системе самым большим компонентом является материнская плата, которая управляет всеми компонентами компьютерной системы и устанавливает связь между всеми компонентами. К материнской плате подключаются различные компоненты, такие как ПЗУ, ЦП, ОЗУ, слоты PCI, порты USB и другие компоненты. Устройство контроллера также подключено к материнской плате, например, жесткий диск DVD<, мышь и клавиатура. Компьютерная система начинает использовать материнскую плату, и эти компоненты действуют как основа для запуска системы.

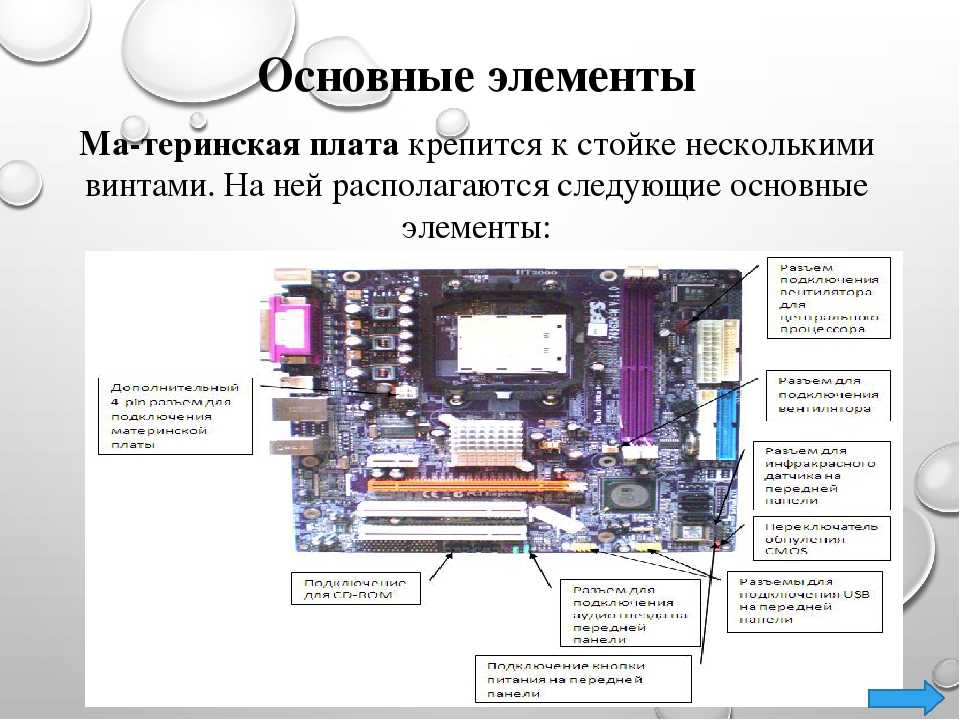

Компоненты материнской платы

В приведенном ниже разделе описаны некоторые важные компоненты материнской платы:

1.

Клавиатура и мышь

В основном существует 2 типа разъемов для мыши и клавиатуры. Первый разъем известен как PS/2, а второй разъем известен как USB.

2. Универсальная последовательная шина (USB)

Порт USB используется для подключения компьютерной системы. В компьютерной системе есть различные типы устройств, которые подключаются к USB-порту, такие как клавиатура, мышь, камера, сканер, принтеры и другие устройства. Основное использование USB-порта — подключение периферийных устройств и материнских плат компьютера. Периферийное устройство, подключенное к компьютерной системе, может быть вставлено или удалено без перезагрузки системы, что может быть основным преимуществом USB-порта.

3. Параллельный порт

Старые принтеры, использовавшиеся в прошлом, используют параллельный порт для подключения к компьютерной системе. В параллельном порту несколько проводов используются для отправки или получения нескольких битов данных в одном экземпляре. С другой стороны, последовательные порты используют только один провод за раз. В параллельном порту используется 25-контактный гнездовой разъем типа DB.

4. Микросхема ЦП

Центральный процессор — это процессор, который управляет всеми функциями компьютерной системы. Общий поток задач и функций контролируется центральным процессором. Для компьютерной системы центральный процессор называется мозгом компьютерной системы.

5. Слоты ОЗУ

Слоты ОЗУ используются для подключения ОЗУ (памяти) в компьютерной системе. В обычной компьютерной системе в основном есть два слота для ОЗУ, но иногда на материнской плате может быть четыре плюс слота для увеличения памяти компьютерной системы.

6. Контроллер гибких дисков

Чип старой материнской платы содержит 34-контактный шлейф для подключения компьютерной системы к дисководу гибких дисков. В этом ленточном кабеле один конец напрямую подключен к компьютерной системе, а другой конец подключен к материнской плате.

7. Контроллер IDE

Встроенная электроника привода также известна как ATA или Parallel ATA. IDE — это тип компонента, предназначенного для управления жестким диском. В современной компьютерной системе поддержка контроллера IDE не поддерживается.

8. Слот PCI

Полная форма PCI — это интерфейс периферийных компонентов. Слот PCI в основном используется для вставки карт расширения в компьютер. Другие устройства PCI также могут быть подключены, такие как звуковая карта, сетевая карта, видео, карта, модемы и другие устройства3. В современных компьютерных системах поддержки слотов расширения PCI нет.

9. Слот ISA

Стандартная архитектура (ISA) определяется как стандартная архитектура для шины расширения. Слот ISA предназначен для подключения устройств ввода и модемов.

10. Батарея CMOS

Батарея CMOS используется для хранения настроек BIOS на материнской плате. Батарея CMOS также способна хранить в себе время и данные.

11.

Слот AGP

AGP (слот ускоренной графики) — это тип компьютерного слота, который используется для подключения видеокарты к системе. Этот слот является высокоскоростным слотом, поэтому передача данных может осуществляться на высокой скорости.

12. Слот ЦП

Слот ЦП — это тип порта, который используется для подключения центрального процессора к материнской плате компьютерной системы.

13. Гнездо блока питания

Гнездо блока питания используется для обеспечения электропитания компьютерной системы, чтобы она могла запускаться и выполнять свои функции. Общая мощность, подаваемая на систему, составляет около 110 В переменного тока. В разъеме типа источника питания всего 20 контактов, которые используются для подачи питания на компьютерную систему.

Факторы материнской платы

Основным форм-фактором материнской платы являются размер и форма. Другими факторами являются физическая компоновка, монтажные отверстия и организация платы.

В следующем разделе перечислены некоторые форм-факторы:

1.

ATX

В этом типе стандартные места были определены для мыши, клавиатуры, устройств ввода-вывода, видеоразъемов и других устройств. В 1990 году был разработан форм-фактор ATX. Слот расширения получил новое расположение, так как в этом форм-факторе слоту расширения было отведено отдельное пространство, чтобы его можно было соединить с материнской платой.

2. Micro-ATX

Преимущество, получаемое от Micro-ATX, такое же, как и от форм-фактора ATX. Основное отличие заключается в улучшении конструкции системы, так что общая стоимость компонента может быть снижена по мере уменьшения размера материнской платы в этом форм-факторе. Размер уменьшен за счет уменьшения количества слотов ввода-вывода на материнской плате.

Использование материнской платы

Материнская плата является основным компонентом компьютерной системы, который используется для соединения всех компонентов компьютерной системы, чтобы они могли выполнять несколько задач и функций в системе. Материнская плата считается хребтом системы, поскольку все компоненты подключены к одной печатной плате для выполнения своих функций. Материнская плата является дорогостоящим устройством, и в случае ее повреждения пользователю необходимо потратить много денег, чтобы купить новую материнскую плату для компьютерной системы. Материнская плата является центральным устройством, к которому подключаются все устройства и поддерживают поток в компьютерной системе.

Заключение

Материнская плата — это тип печатной платы, установленной в компьютерной системе, к которой подключаются все компоненты компьютерной системы. Материнская плата считается основой компьютерной системы. Существуют различные формации материнских плат, которые можно различать в зависимости от бюджета, потребностей, требований и скорости. Материнская плата рассматривается как центральный узел, к которому подключаются все различные компьютерные устройства.

Рекомендуемые статьи

Это руководство о том, что такое материнская плата. Здесь мы обсуждаем введение в материнскую плату, объяснение ее компонентов, факторов и способов ее использования. Вы также можете ознакомиться с другими нашими статьями по теме, чтобы узнать больше —

1. Типы материнских плат
2. Компоненты ГИС
3. Типы компьютерного оборудования
4. Что такое встроенные системы?

Передовая системная плата собственного производства | Supermicro

Превосходство собственной разработки Supermicro с учетом ваших вычислительных потребностей

• Технологически продвинутые материнские платы с 1993 года
• Неизменно высокое качество дизайна, компонентов и опыта производства
• Широкий ассортимент серверных плат x86
• Конкурентоспособная цена/производительность Дополнительное оборудование
• Стандартные форм-факторы предлагают многофункциональную поддержку и оптимизацию приложений

Серверные платы

Серверные платы

Узнайте больше

Рабочие доски

рабочие станции

Узнайте больше

Встроенные / IOT Доски

Embedded / IOT Boards

. Материнские платы Matrix

Материнские платы Matrix

Подробнее

Глобальные артикулы

Глобальные артикулы

Подробнее

Ресурсы

Серверные строительные блоки нового поколения X12®

Масштабируемые процессоры Intel® 3-го поколения Xeon® (Ice Lake), процессоры Intel® Core™. Серверные платы UP, DP и MP, Enterprise Server/Storage Chassis, Twin Multi-Node, Ultra, GPU, WIO, рабочие станции и IoT/оптимизированные решения для встроенных приложений. Хранилище, энергонезависимая память Intel® Optane™, сетевые и стоечные системы, управление системой и безопасность, мощность 96%+ уровня Titanium, а также многое другое…

Посмотреть брошюру

Модели

X13SEW-TF

Основные характеристики

• Масштабируемые процессоры Intel® Xeon® 4-го поколения, поддержка одного сокета LGA-4677 (Socket E), TDP процессора поддерживает TDP до 350 Вт
• Набор микросхем Intel C741®
• до 2 ТБ 3DS ECC RDIMM, DDR5-4800MT/s (1DPC) в 8 слотах DIMM
• 1 PCIe 5. 0 x8 (in x16)
  1 PCIe 5.0 x32
  Интерфейс M.2: 1 PCIe 3.0 x2
  Форм-фактор M.2: 2280, 22110
  Ключ M.2: M-Key
• 10 портов NVMe PCIe 5.0 x8 через 5 разъемов MCIO
• Dual LAN с 10GBase-T с Intel® X550
• Ввод-вывод: 1 VGA, 2 COM, 1 разъем TPM
• 2 SuperDOM со встроенным блоком питания
• Контроллер Intel® C741 для 10 портов SATA3 (6 Гбит/с)
• 4 USB 3.2 Gen1 (2 сзади, 2 через разъем), 3 USB 2.0 (2 сзади, 1 через Type-A)

X13SEW-TF

X13SEW-F

Основные характеристики

• Intel® 4-го поколения Процессоры Xeon® Scalable, поддержка одного сокета LGA-4677 (Socket E), поддержка TDP ЦП До 350 Вт TDP
• Набор микросхем Intel C741®
• До 2 ТБ 3DS ECC RDIMM, DDR5-4800MT/s (1DPC) в 8 слотах DIMM 3.0 x2
  Форм-фактор M.2: 2280, 22110
  Ключ M.2: M-Key
• 10 портов NVMe PCIe 5.0 x8 через 5 разъемов MCIO 2 сзади, 2 через разъем), 3 USB 2.0 (2 сзади, 1 через тип A)
• Ввод-вывод: 1 VGA, 2 COM, 1 разъем TPM
• 2 SuperDOM со встроенным блоком питания
• Контроллер Intel® C741 для 10 портов SATA3 (6 Гбит/с)

X13SEW-F

X13SET-GC

Основные характеристики Поддержка одного сокета LGA-4677 (Socket E), поддержка расчетной мощности ЦП До 350 Вт TDP

Набор микросхем Intel C741®

До 4 ТБ 3DS ECC RDIMM, DDR5-4800MT/s (1DPC) или DDR5-4400MT/s (2DPC) в 16 слотах DIMM

4 PCIe 5. 0 X8 через разъемы MCIO

2 PCIe 5.0 x16 через разъемы Molex Impleplus

1 PCIe 5.0 x8 через специальный 124-контактный тонкий разъем Cool Edge (для переднего модуля ввода/вывода)

Контроллер Boardcom 3808 для 6 дисков SAS3

Ввод/вывод: 1 COM , Заголовок TPM

2 Интерфейс M.2: 2 PCIe 3.0×4 и SATA Форм-фактор M.2: 2280 Ключ M.2: M-Key

X13SET-GC

X13SET-G

Основные характеристики

• Масштабируемые процессоры Intel® Xeon® 4-го поколения, поддержка одного сокета LGA-4677 (Socket E), поддержка CPU TDP Up до 350 Вт TDP
• Набор микросхем Intel C741®
• До 4 ТБ 3DS ECC RDIMM, DDR5-4800MT/s (1DPC) или DDR5-4400MT/s (2DPC) в 16 слотах DIMM
• 4 PCIe 5.0 X8 через разъемы MCIO
• 5.0 29099 x16 через разъемы Molex Impleplus
• 1 PCIe 5.0 x8 через специализированный 124-контактный тонкий разъем Cool Edge (для переднего модуля ввода/вывода)
• Ввод/вывод: 1 COM, разъем TPM
• 2 Интерфейс M. 2: 2 PCIe 3.0 x4 и SATA Форм-фактор M.2: 2280 Ключ M.2: M-Key

X13SET-G

X13SEM-TF

Основные характеристики

• Масштабируемые процессоры Intel® Xeon® 4-го поколения, поддержка одного сокета LGA-4677 (Socket E), поддержка расчетной мощности ЦП До 350 Вт TDP
• Набор микросхем Intel C741® -4800 МТ/с (1DPC) в 8 слотах DIMM
• 1 PCIe 5.0 x8,
  2 PCIe 5.0 x16,
  8 PCIe 5.0 NVMe x4 Внутренние порты
  Интерфейс M.2: 2 PCIe 4.0 x2
  Форма M.2 Фактор: 2280, 22110
  Ключ M.2: M-Key
• 8 портов NVMe PCI-E 5.0 x4 через 4 разъема MCIO
• Dual LAN с 10GBase-T с Intel® X550
• 5 USB 3.2 Gen1 (2 сзади, 1 Type-A, 2 через разъем), 6 USB 2.0 (2 сзади, 4 через разъемы)
• Контроллер Intel® C741 для 10 портов SATA3 (6 Гбит/с) или 2 порта PCI-E 3.0 x4 NVMe + 2 порта SATA3

X13SEM-TF

X13SEM-F

Поддерживается 4677 (Socket E), поддерживается TDP ЦП До 350 Вт TDP

Чипсет Intel C741®

До 2 ТБ 3DS ECC RDIMM, DDR5-4800MT/s (1DPC) в 8 слотах DIMM

1 PCIe 5. 0 x8,
2 PCIe 5.0 x16,
8 PCIe 5.0 NVMe x4 Внутренние порты
Интерфейс M.2 : 2 PCIe 4.0 x2
Форм-фактор M.2: 2280, 22110
Ключ M.2: M-Key

8 портов NVMe PCI-E 5.0 x4 через 4 разъема MCIO

Двойная локальная сеть с 1GbE с Intel® I350

5 USB 3.2 Gen1 (2 сзади, 1 Type-A, 2 через разъем), 6 USB 2.0 (2 сзади, 4 через разъемы)

Контроллер Intel® C741 для 10 портов SATA3 (6 Гбит/с) или 2 PCI-E 3.0 x4 NVMe + 2 порта SATA3

X13SEM-F

X13SEI-TF

Основные характеристики

• Масштабируемые процессоры Intel® Xeon® 4-го поколения, один разъем LGA-4677 (Socket E), TDP ЦП поддерживает до 350 Вт TDP Intel® Cpset
• 4 74 90
• До 2 ТБ 3DS ECC RDIMM, DDR5-4800MT/s (1DPC) в 8 слотах DIMM
• 3 PCIe 5.0 x8,
  2 PCIe 5.0 x16,
  Интерфейс M.2: 2 PCIe 5.0 x4
  Форм-фактор M.2 : 2280, 22110
  Ключ M.2: M-Key
• 2 разъема MCIO (PCIe5.0 x8) для 4 твердотельных накопителей NVMe
• Dual LAN с 10GbE с Intel® X550
• Контроллер Intel® C741 для 10 портов SATA3 (6 Гбит/с)
• 4 USB 3. 2 Gen1 (2 сзади, 1 Type-A, 1 через разъем), 2 USB 2.0 (2 сзади)

X13SEI-TF

X13SEI-F

Основные характеристики

• Масштабируемые процессоры Intel® Xeon® 4-го поколения, один разъем LGA-4677 (Socket E), TDP ЦП поддерживает до 350 Вт TDP Intel® C
• Чипсет
• До 2 ТБ 3DS ECC RDIMM, DDR5-4800MT/s (1DPC) в 8 слотах DIMM
• 3 PCIe 5.0 x8,
  2 PCIe 5.0 x16,
  Интерфейс M.2: 2 PCIe 5.0 x4
  Форм-фактор M.2: 2280, 22110
  Ключ M.2: M-Key
• 2 MCIO (PCIe5.0) разъемы x8) для 4 твердотельных накопителей NVMe
• Dual LAN с 1GbE с Intel® I210
• Контроллер Intel® C741 для 10 портов SATA3 (6 Гбит/с)
• 4 порта USB 3.2 Gen1 (2 сзади, 1 Type-A, 1 через разъем) , 2 порта USB 2.0 (2 сзади)

X13SEI-F

X13SEFR-A

Основные характеристики

• до 350 Вт TDP
• Набор микросхем Intel C741®
• До 4 ТБ 3DS ECC RDIMM, DDR5-4800MT/s (1DPC) или DDR5-4400MT/s (2DPC) в 16 разъемах DIMM
• 5 PCIe 5. 0 x8 через разъемы MCIO
• 5.0 9009 Слот x16 AIOM
• 1 PCIe 5.0 x16
• AIOM для локальной сети
• Ввод-вывод: 1 VGA, 1 COM, разъем TPM
• 2 Интерфейс M.2: 2 PCIe 3.0×2 и SATA Форм-фактор M.2: 2280,22110 Ключ M.2: M-Key

X13SEFR-A

X13SEED-SF

Основные характеристики

• Масштабируемые процессоры Intel® Xeon® 4-го поколения, поддержка одного сокета LGA-4677 (Socket E), поддержка TDP ЦП TDP до 350 Вт в 8 слотах DIMM
• 1 PCIe 5.0 x16 (LP)
  2 PCIe 5.0 x16 (FHHL)
• 1 SFP для общей локальной сети Gigabit Ethernet и IPMI с Ethernet-контроллером Intel® I210-IS
• 1 порт VGA; 2 порта USB 2.0; 1 последовательный порт через разъем KVM.
• Интерфейс M.2: 2 PCI-E 5.0 x4, форм-фактор M.2: 2280/22110

X13SEED-SF

X13SEED-F

Основные характеристики

• Масштабируемые процессоры Intel® Xeon® 4-го поколения, поддержка одного сокета LGA-4677 (Socket E), TDP процессора Intel® C TDP до 7
• 4 Чипсет
• До 2 ТБ ECC RDIMM/RDIMM 3DS, DDR5-4800MT/s в 8 слотах DIMM
• 1 PCIe 5. 0 x16 (LP)
  2 PCIe 5.0 x16 (FHHL)
• Интерфейс M.2: 2 PCI-E 5.0 x4, форм-фактор M.2: 2280/22110
• 1 RJ45 для Gigabit Ethernet и общей локальной сети IPMI с Ethernet-контроллером Intel® I210-AT
• 1 порт VGA; 2 порта USB 2.0; 1 последовательный порт через разъем KVM.

X13SEED-F

X13SEDW-F

Основные характеристики

• Масштабируемые процессоры Intel® Xeon® 4-го поколения, поддержка одного разъема LGA-4677 (Socket E), TDP процессора Intel® C 711 Вт TDP
• Набор микросхем
• До 4 ТБ 3DS ECC RDIMM, DDR5-4800MT/s (1DPC) или DDR5-4400MT/s (2DPC) в 16 разъемах DIMM
• 8 разъемов MCIO PCI-E 5.0 x4
  1 разъем MCIO PCI-E 5.0 x8
• 2 PCIe 5.0 x16 4C
  1 PCIe 5.0 x8 AIOM
  1 PCIe 5.0 x0 AIOM
  Интерфейс M.2: 2 PCIe 3.0 x2
  Форм-фактор M.2: 2280, 22110
  Ключ M.2: M-Key
• AIOM для локальной сети
• Контроллер Intel® C741 для 12 портов SATA3 (6 Гбит/с)
• Ввод-вывод: 1 VGA, 1 COM, 1 разъем TPM, 1 разъем NC-SI

X13SEDW-F

X13SAZ-3

Основные характеристики

• Процессор Intel® Core™ i9/i7/i5/i3/Pentium/Celeron 12-го поколения, поддержка одного сокета LGA-1700, TDP процессора поддерживает TDP до 125 Вт
• Intel® Q670E
• До 128 ГБ Небуферизованный модуль памяти DIMM без ECC, DDR5-4400 МГц, в 4 слотах DIMM
• 1 слот PCIe 5. 0 x16,
  2 слота PCIe 4.0 x4,
  4 порта M.9 1PCulink 4.0 Интерфейс: 1 PCIe 4.0 x4
  Форм-фактор M.2: 2280/22110
  Ключ M.2: M-Key
• Двойная 2,5-гигабитная локальная сеть с контроллером локальной сети Intel® Ethernet i225LM [AMT/vPro]
• 4 независимых дисплея (2 порты DP++, 1 порт HDMI 2.0b, 1 порт DVI-D)
• Контроллер Intel® Q670E для 4 портов SATA3 (6 Гбит/с); RAID 0,1,5,10
• Поддерживает питание 12 В пост. тока
• Встроенный модуль TPM2.0

X13SAZ-Q

X13SAZ-F

Основные характеристики

• Поддержка одного сокета LGA-1700, расчетная мощность процессора TDP до 125 Вт
• Intel® R680E
• До 128 ГБ без буферизации ECC/non-ECC UDIMM, DDR5-4400 МГц, в 4 слотах DIMM
• 1 слот PCIe 5.0 x169,
Слоты PCIe 4.0 x4,
1 Порт OCulink PCIe 4.0 x4
Интерфейс M.2: 1 PCIe 4.0 x4
Форм-фактор M.2: 2280/22110
Ключ M.2: M-Key
• Двойная 2,5-гигабитная локальная сеть с контроллером локальной сети Intel® Ethernet i225LM [AMT/vPro]
• 4 Независимые дисплеи (1 порт VGA, 2 порта DP++, 1 порт HDMI 2. 0b, 1 порт DVI-D)
• Контроллер Intel® R680E для 4 портов SATA3 (6 Гбит/с); RAID 0,1,5,10
• Встроенный модуль TPM2.0
• Поддерживает питание 12 В постоянного тока

X13SAZ-F

X13SAV-PS

0007

• Процессор Intel® Core™ SoC i7/i5/i3/Celeron 12-го поколения, поддержка одного сокета LGA-1700, расчетная мощность ЦП TDP до 65 Вт Слоты SODIMM
• 1 слот PCIe 4.0 x4
  1 M.2 M-Key 2280 (PCIe 4.0 x4)
  1 M.2 E-Key 2230 (PCIe 3.0 x1/USB2.0)
  1 M.2 B-Key 3052 (PCIe 3.0 x2/USB3.0/USB2.0)
• Двойная 2,5-гигабитная локальная сеть с контроллером локальной сети Intel® Ethernet i225LM [AMT/vPro]
• 4 независимых дисплея (1 порт DP, 1 порт HDMI, 2 порта TYPE C с поддержкой DP /USB3.0)
• Поддерживает питание 12 В пост. тока
• Встроенный модуль TPM2.0

X13SAV-PS

X13SAV-LVDS

Основные характеристики Процессор, одиночный сокет, поддержка LGA-1700, расчетная мощность ЦП: TDP до 65 Вт

До 64 ГБ памяти SODIMM без ECC без буферизации, DDR4-3200 МГц, в 2 слотах SODIMM

1 слот PCIe 5. 0 x16 (16/NA или 8/8 )
1 M.2 M-Key 2280 (PCIe 4.0 x4)
1 M.2 E-Key 2230 (PCIe 3.0 x1/USB)

Одиночная локальная сеть 1 Gigabit с контроллером локальной сети Intel® Ethernet i210-AT
Одиночная локальная сеть 2,5 Gigabit с контроллером локальной сети Intel® Ethernet i225LM [AMT/vPro]

4 независимых дисплея (2 порта DP, 1 порт HDMI 2.0b, 1 порт HDMI порт 1.4a, LVDS)

Контроллер Intel® Q670E для 5 портов SATA3 (1 разъем, 4 через Oculink); RAID 0,1,5,10

Поддержка питания 12 В постоянного тока

Встроенный TPM2.0

X13SAV-LVDS

X13SAQ

Основные характеристики

• Процессор Intel® Core™ i9/i7/i5/i3/Pentium/Celeron 12-го поколения, одногнездовая поддержка LGA-1700, расчетная тепловая мощность процессора поддерживает TDP до 125 Вт , DDR5-4400 МГц, в 4 слотах DIMM
• 1 слот PCIe 5.0 x16,
  1 слот PCIe 4.0 x4,
  1 слот PCIe 3.0 x4,
  1 слот PCIe 3.0 x2,
  1 слот PCIe 4. 0 NVMe x4 SlimSAS9 M.
  1 слот PCIe 3.0 x4,
  Интерфейс: 1 PCIe 4.0 x4
  Форм-фактор M.2: 2280/22110
  Ключ M.2: M-Key
• Двойная 2,5-гигабитная локальная сеть с контроллером локальной сети Intel® Ethernet i225LM [AMT/vPro]
• 4 независимых дисплея (1 порт VGA, 1 порт DP 1.4a, 1 порт HDMI 2.0b, 1 порт DVI-D)
• Intel® Контроллер Q670E на 8 портов SATA3 (6 Гбит/с); RAID 0,1,5,10
• Встроенный модуль TPM2.0

X13SAQ

X13SAN-L-WOHS

Основные характеристики

• Быстрое аппаратное ускорение AI
4 независимых дисплея от интел
• До 64 EU с графикой Intel® UHD с разрешением 4K60
• Интерфейс нового поколения: DDR5-4800 МГц и PCIe Gen4 x4 от SlimSAS и M.2
• Высокоскоростное подключение через два порта 2.5GbE
• Hailo-8™ мощное и эффективное решение Edge AI, готовое к интеграции
• 100 % конструкция с широким диапазоном рабочих температур и применяемые компоненты
• Широкие возможности ввода-вывода и расширения: 4 порта COM, 9 портов USB, аудио с усилителем, тройной разъем M.
