Как подключить материнскую плату к блоку питания
В нашей подробной инструкции рассмотрим, как подключить материнскую плату к блоку питания. Это оборудование, которое питает все внутри компьютера и многие периферийные устройства за его пределами. От него зависит, сколько устройств вы можете установить и насколько эффективно может работать вся система.
При установке нового БП есть несколько тонких особенностей, на которые следует обратить внимание. Для начала есть 12-вольтовая шина, обычно обозначаемая в спецификациях как + 12В, — это бит, который питает большинство компонентов, в первую очередь, видеокарту и процессор. В спецификации должна быть указана максимальная мощность каждой направляющей с 12 портами. В хороших устройствах их несколько, при этом одна шина будет выделена процессору, а остальные будут обеспечивать питание других компонентов.
Подключение и многое другое
БП в идеале должен иметь все необходимые соединения, которые предназначены для компонентов.
Они построены в соответствии со спецификацией, основанной на стандарте ATX, последняя версия в настоящее время — до v2.3, хотя с v2.2 ничего не изменилось в отношении подключения.
Высококачественные материнские платы Intel часто требуют 8-контактного разъема ATX12V, называемого EPS12V. Вдобавок вам понадобятся стандартные 4-контактные коннекторы Molex для общих внутренних периферийных устройств, Serial ATA для жестких дисков; для высокопроизводительных видеокарт достаточно 6-контактных или 8-контактных разъемов питания PCI Express. Также доступны адаптеры для Serial ATA и PCI Express, позволяющие использовать старые коннекторы Molex.
Что нужно знать перед покупкой
Хотя стили корпусов ПК могут сильно различаться по внешнему виду, их внутренние размеры должны соответствовать спецификации ATX. Это означает, что они должны принимать БП 15×9 см и длиной не менее 14 см. Конечно, есть исключения из этого правила: во-первых, в мини-корпусах можно использовать БП меньшего размера, соответствующие стандарту microATX, или БП, полностью разработанные по индивидуальному заказу, где физический размер отличается от этого стандарта.
Обязательно проверяйте перед покупкой.
Как определить необходимую мощность
Убедитесь, что вы выбрали достаточно мощный блок питания. В качестве приблизительного ориентира вам нужно добавить используемую мощность — иногда называемую TDP — для процессора и видеокарты. Это два основных источника, и важно, чтобы шина 12 В на вашем новом оборудовании обеспечивала достаточное количество энергии.
Установка
Стандартные точки крепления ATX одинаковы. В некоторых случаях вам может потребоваться снять кулер процессора или верхнюю часть корпуса, чтобы получить полный доступ. Для форм-фактора Tower обычно проще всего положить корпус на бок. Прикрутите БП четырьмя стандартными винтами. Убедитесь, что вы видите все четыре винта, так как оборудование можно повернуть неправильно.

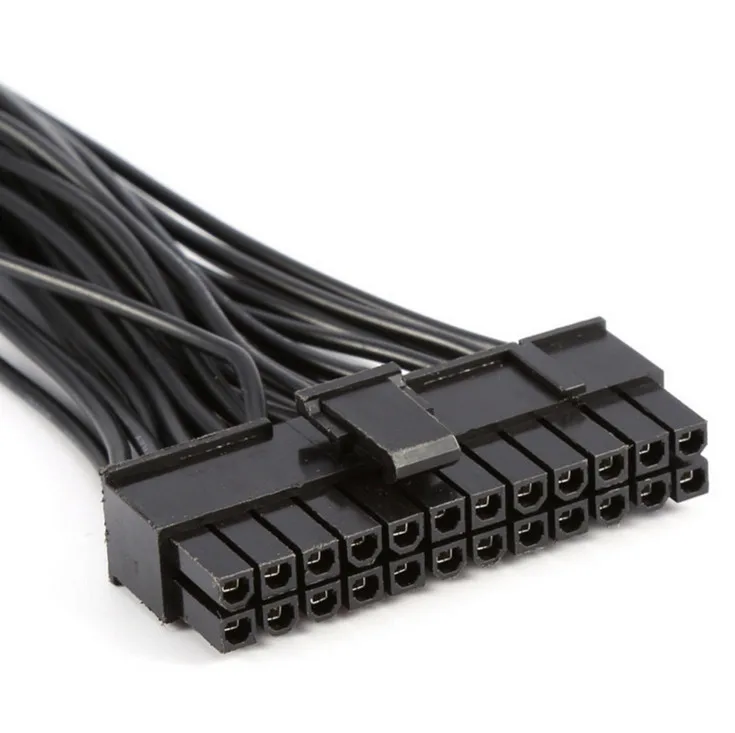

Питание ATX
Это 20/24-контактный разъем питания материнской платы ATX, в старых системах используется только первый 20-контактный. В этом случае дополнительные 4 контакта можно просто отсоединить.

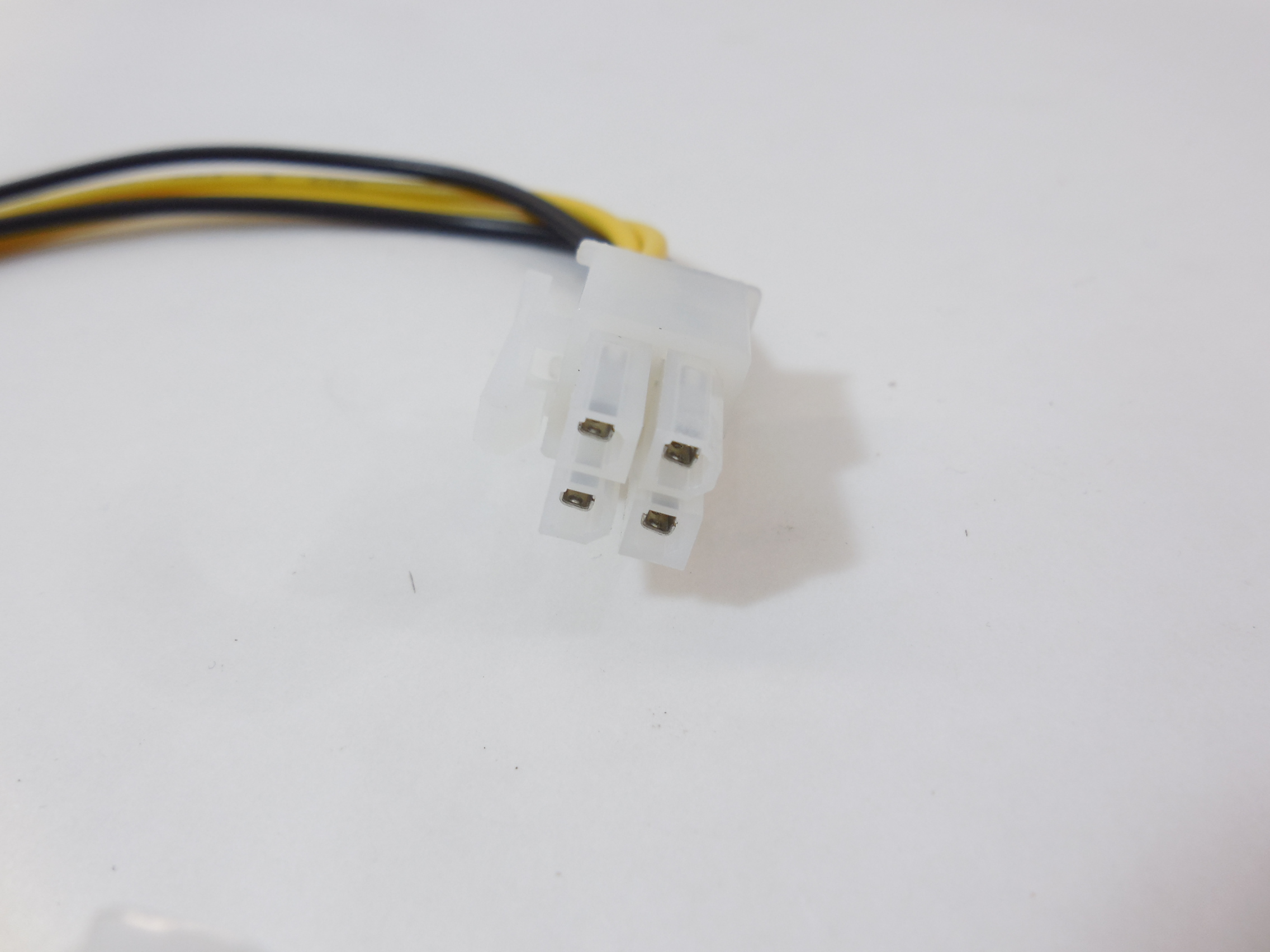

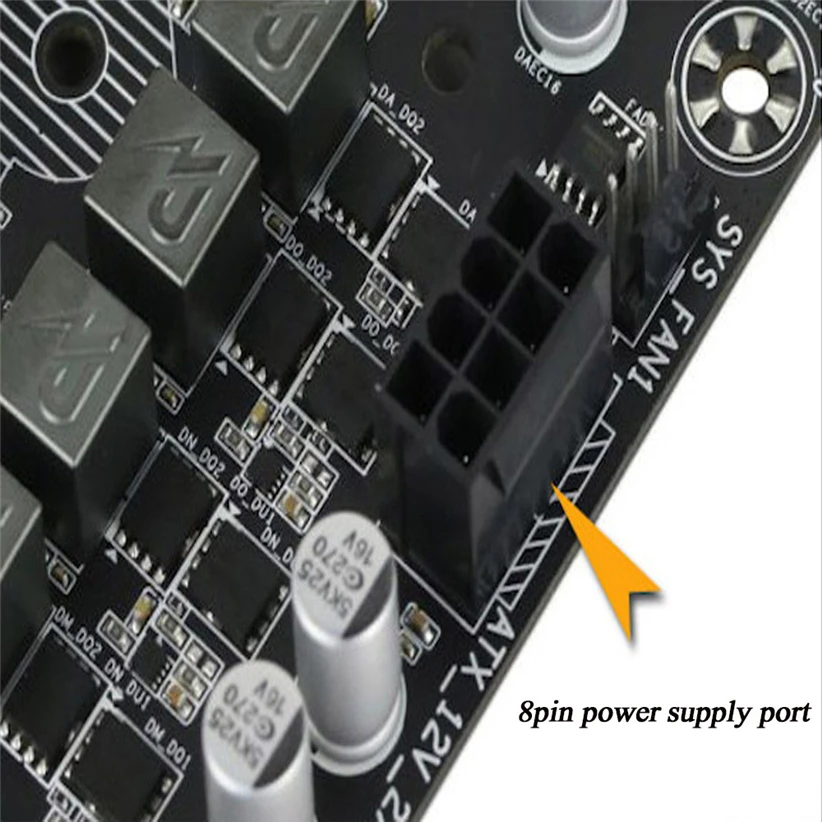

Питание ATX12V
Штекер ATX12V со странным названием специально разработан для процессора и должен питаться от собственной шины 12 В. Исходная и текущая версия представляют собой квадратный 4-контактный дизайн, который подходит для большего количества системных плат, однако для высококачественных материнских плат Intel — в основном моделей с разъемом 1366 — требуется улучшенная 8-контактная версия. Так что проверьте оборудование перед покупкой.
PCI Express
6-контактные и 8-контактные разъемы PCI Express требуются только для видеокарт среднего и высокого класса. В зависимости от модели для карты может потребоваться один или два 6-контактных или один 6-контактный и один 8-контактный. Если вы планируете использовать две видеокарты, то это, очевидно, удвоится!
Molex и SATA
Остальные конекторы обычно используются для любых оптических приводов и жестких дисков в системе, в основном это старые 4-контактные Molex. Жесткие диски SATA являются последним исключением, требующим SATA.
Адаптеры
Поскольку требования с годами увеличились или изменились, вместо того, чтобы делать старые БП избыточными, компании просто предлагают адаптеры. Они соединяются с одним или двумя Molex и превращают их в SATA, PCIe 6-pin и PCIe 8-pin.
Кабели внутри корпуса препятствуют потоку воздуха и могут привести к тому, что система станет более горячей, чем должна. Всегда стоит потратить немного времени, чтобы обернуть, заправить и связать кабели для аккуратной отделки.
Частые вопросы — Материнские платы
Каждой материнской плате присвоен определенный тип главного разъема питания. Разъем питания необходим для подключения блока питания к «материнке». Для того, чтобы верно подобрать требуемый именно для вашей материнской платы блок питания, необходимо учитывать тип установленного разъема.
Возможные значения: 20-pin, 24-pin, 18-pin.
Современные платы, как правило, оснащены разъемом «24-pin».
Более старые модели зачастую имеют разъем «20-pin». Большинство блоков питания, обладающих разъемом «24-pin», имеют дополнительные четыре штырька, отсоединяющихся от основной площадки. Эта опция дает возможность подключать такие блоки к материнским платам, оснащенным 20-pin разъемом.
Материнские платы, оснащеные разъемом
Каждая современная материнская плата оснащена определенным количеством разъемов интерфейса USB. Чем больше разъемов на ней установлено, тем большее количество различных USB-устройств можно к ней подключить. При подключении, эти устройства смогут работать одновременно.
В настоящее время, USB-интерфейс — самый популярный из всех интерфейсов для подключения.
Он предназначен для подключения периферийных устройств. Посредством него можно подключать все: от принтеров до внешних накопителей данных. Так, чем больше на материнской плате установлено USB-разъемов, тем шире у этой платы возможностей.
Почти все модели материнских плат обладают внутренними USB-интерфейсами, однако в части «материнок», эти разъемы выведены на заднюю панель. Какие-то устройства подключаются посредством внутренних разъемов, другие — выводятся наружу, либо подключаются посредством разъемов, расположенных на фронтальной стороне корпуса, либо же третий вариант — посредством дополнительных планок, установленных на задней стороне корпуса. Кстати, нередко подобные планки поставляются в комплекте с самой материнской платой.
Диапазон общего количества интерфейсов USB, подключаемых к материнской плате: от 2 до 22.
Каждая материнская плата оснащена определенным числом разъемов FireWire (IEEE1394b).
Интерфейс FireWire в новой спецификации IEEE1394b обладает скоростью передачи данных, равной 800 Мбит/с. Протокол IEEE1394b имеет обратную совместимость со стандартом IEEE1394a. Так, устройства, работающие на стандарте FireWire (IEEE1394a), могут быть подключены к разъему (IEEE1394b), но не обратно.
Диапазон общего количества интерфейсов FireWire (IEEE1394b), подключаемых к материнской плате: от 0 до 3.
Каждая материнская плата имеет определенное число интерфейсов FireWire (IEEE1394a), которое к ней возможно подключить.
Все выпускаемые в настоящее время материнские платы оснащены настолько большим количеством интерфейсов, что задняя панель платы буквально «напичкана» всевозможным разъемами. Часть интерфейсов переведена во внутренние разъемы. При необходимости, в целях расширения функциональных возможностей платы, можно задействовать ее внутренние интерфейсы.
Интерфейс FireWire — последовательный. Благодаря ему, к компьютеру можно подключить такие устройства, как:
- Видеокамеры;
- CD-, DVD-приводы;
- Жесткие диски;
- Звуковые карты.
Интерфейс FireWire позволяет производить «горячее» подключение внешних устройств. Версия FireWire IEEE1394a демонстрирует пропускную способность в 400 Мбит/с.
Диапазон общего количества интерфейсов FireWire (IEEE1394a) на материнской плате: от 0 до 3.
Каждая материнская плата имеет определенное число COM-портов, которое к ней можно подключить.
Все выпускаемые в настоящее время материнские платы оснащены настолько большим количеством интерфейсов, что задняя панель платы буквально «напичкана» всевозможным разъемами.
Часть интерфейсов переведена во внутренние разъемы. При необходимости, в целях расширения функциональных возможностей платы, можно задействовать ее внутренние интерфейсы. Чтобы подключиться к ним, применяются дополнительные планки с разъемами. Они устанавливаются на задней панели самого корпуса ПК. Оснащенные отдельными разъемами, планки подключаются к внутренним интерфейсам.
COM-порт или Serial-port (или, как его еще называют, последовательный порт) применяется в целях подключения к компьютеру различной периферии (сотовых телефонов, смартфонов, КПК и прочего). Однако, ввиду сравнительно низкой скорости передачи данных, данный интерфейс в наши дни практически не используется.
Как правило, COM-порт имеет разъем D-Sub 9-pin.
Диапазон общего количества COM-портов в материнских платах: от 0 до 10.
На каждой материнской плате установлены чипсеты. Это определенная группа микросхем, обеспечивающая взаимодействие различных элементов компьютера.
Как правило, в чипсете заложены контроллеры, необходимые для корректного функционирования материнской платы. Чипсетом определяются все ее ключевые параметры (от списка совместимых процессоров до количества USB-интерфейсов).
Рассмотрим подробнее современные чипсеты для настольных ПК.
Минимальная частота оперативной памяти, которая поддерживается материнской платой.
Диапазон минимальной частоты: от 24 до 1600 МГц.
Максимальный объем памяти, который поддерживает материнская плата.
В простых ПК обычно не устанавливается оперативная память, превышающая 4-8 Гб. Однако, это далеко не предел. Необходимость использования большого объема памяти важна для серверов и рабочих станций.
Там требования к объему памяти совершенно другие.
Диапазон максимального объема памяти: от 0 до 768 Гб.
Максимальный объем ECC памяти, который поддерживает материнская плата.
Следует отметить, что данный параметр для материнской платы обычного персонального компьютера не столь значителен. ECC в основном применяется в серверах и рабочих станциях. Именно там для работы зачастую требуется серьезный объем оперативной памяти. Вот почему в случае с серверами и рабочими станциями этот показатель крайне важен, когда речь заходит о выборе материнской платы.
Диапазон максимального объема ECC-памяти: от 2 до 512 Гб.
Максимальная частота шины, которая поддерживается материнской платой. Чем выше эта частота, тем выше пропускная способность шины, и, соответственно, лучше производительность всей системы.
Материнские платы, оснащенные поддержкой HyperTransport, не обозначают частоту шины. HyperTransport — специальная последовательная шина, обладающая низкой латентностью. Технологию HyperTransport поддерживают процессоры линейки AMD Athlon 64 и Opteron.
Аналогом HyperTransport от компании Intel является технология QuickPath Interconnect. Являясь новой шиной, предназначенной для связи процессоров, QuickРath включает в себя интегрированную технологию работы контроллера устройств памяти, а также улучшенную связь между ее компонентами. Производительность технологии — от 4.8 до 6.4 млрд. трансферов в секунду.
Материнская плата имеет поддержку оперативной памяти только с определенной частотой, которая указывается как максимальная. Чем выше эта частота, тем выше пропускная способность оперативной памяти и, соответственно, производительность всей системы.
Диапазон максимальной частоты памяти: от 133 до 3000 МГц.
Материнская плата может иметь поддержку контроллера SCSI.
SCSI (Small Computer System Interface) — интерфейс передачи данных, применяемый, как правило, для подключения высокоскоростных устройств (в частности, жестких дисков). Зачастую, контроллер SCSI применяется в серверах и рабочих станциях.
Существует несколько разновидностей SCSI. Ключевыми выступают: Ultra 160 и Ultra 320.
- SCSI Ultra 160 — скорость передачи данных до 160 Мб/с;
- SCSI Ultra 320 — скорость передачи данных до 320 Мб/с.
На материнской плате может быть установлен контроллер SATA, предназначенный для подключения жестких дисков. Интерфейс SATA обладает скоростью передачи данных в 150 Мб/с (SATA 1.5 Gb/s), 300 Мб/с (SATA 3Gb/s), и 600 Мб/с (SATA 6Gb/s).
Материнские платы могут оснащаться контроллером SAS.
SAS (Serial Attached SCSI) — это последовательный интерфейс для передачи данных. Построен на базе протокола SCSI, является его эволюционным продолжением. Контроллеры SAS применяются в высокопроизводительных системах хранения данных.
IDE (Integrated Drive Electronics) — параллельный интерфейс, применяющийся для передачи данных. До некоторых пор, являлся стандартным интерфейсом подключения жестких дисков к ПК. На сегодняшний день, для подключения жестких дисков, взамен IDE, больше используется S-ATA. Однако, IDE еще вполне активно используется для подключения (CD/DVD).
Cуществует несколько разновидностей интерфейса IDE. Основные его типы: UltraDMA 66, UltraDMA 100, UltraDMA 133.
- UltraDMA 66 — обеспечивает передачу данных до 66 Мб/с;
- UltraDMA 100 — обеспечивает передачу данных до 100 Мб/с;
- UltraDMA 133 — обеспечивает передачу данных до 133 Мб/с.
На материнской плате устанавливается определенный тип сетевого адаптера Ethernet. Современные платы оснащены контроллерами, обладающими максимальной скоростью в 100 Мбит/c и 1000 Мбит/c, однако для реализации максимальной скорости работы требуется, чтобы вся сеть поддерживала определенную стабильную скорость. Иногда производители устанавливают сразу два контроллера Ethernet, а к ним, соответственно, и два сетевых разъема RJ-45.
Материнские платы могут оснащаться специальным контроллером Bluetooth, осуществляющим беспроводную передачу данных. Контроллер Bluetooth позволяет подключать к ПК беспроводную мышь или клавиатуру, а также осуществлять обмен данными между компьютером и мобильным телефоном/КПК.
Максимальная скорость передачи данных составляет 720 Кб/c, максимальная дальность покрытия — 10 метров.
На задней панели материнской платы может располагаться компонентный видеовыход. Этот интерфейс применяется в целях передачи аналогового видеосигнала.
Почему он называется компонентным? Потому что все составляющие компоненты видеосигнала (сигнал яркости, цветоразностные сигналы) передаются по разным проводам, что позволяет осуществлять передачу видеоизображения высокого качества и четкости. Как правило, в роли разъемов для компонентного интерфейса выступают три «тюльпана» RCA.
На материнской плате установлено определенное количество разъемов для процессоров. Высокопроизводительные рабочие станции и сервера, как правило, обладают возможностью установки более одного процессора.
К примеру, изначально сервер может быть представлен в минимальной конфигурации — для решения несложных задач ему хватает одного процессора.
По мере увеличения количества и сложности задач, требуется соответствующее наращивание его вычислительной мощности. При этом, вовсе не обязательно менять полностью всю «начинку» сервера. Наличие двух сокетов на метеринской плате будут решением проблемы. В таком случае, пользователь сможет установить второй процессор, а также дополнительные модули памяти для увеличения производительности.
Что касается материнских плат для ПК, то в них зачастую устанавливается один сокет. В материнских платах серверов и рабочих станций — как правило, от одного до четырех.
Диапазон количества сокетов на материнской плате: от 1 до 4.
Чем большим количеством слотов оснащена плата, тем больше позволено установить на нее модулей памяти.
Свободные слоты всегда могут пригодиться. К примеру, вы наметили агрейд «железа» и решили прикупить дополнительные модули памяти. Так, вы устанавливаете купленные модули в свободные слоты, а старые модули при этом остаются на своих местах.
Чтобы активировать двух-канальный режим работы памяти, требуется свободное место под нее, поскольку модули памяти необходимо будет устанавливать попарно, в данном случае.
Материнские платы для ПК обычно оснащены 2-4 слотами памяти. В серверах и рабочих станциях наличие большего количества слотов памяти (от 4 до 16) — вполне обычное явление, поскольку для их полноценной работы требуется большой объем «оперативки».
Диапазон количества слотов памяти: от 1 до 32.
Каждая материнская плата имеет определенное количество слотов/разъемов SCSI, установленных на ней.
Диапазон количества слотов SCSI на материнской плате: от 1 до 2.
Каждый разъем SAS позволяет подключить лишь одно устройство. Чем большим количеством слотов оснащена материнская плата, тем больше возможностей представлено в ней для расширения системы.
Диапазон количества слотов SAS: от 0 до 8.
Интерфейс PCI-X, как правило, применяется в рабочих станциях и серверах для подключения высоко-скоростных контроллеров.
Диапазон количества слотов PCI-X: от 0 до 6.
Слот PCI-E x8 демонстрирует показатель скорости передачи данных, достигающий 4 Гб/с.
Диапазон количества слотов PCI-E x8: от 0 до 10.
Анатомия материнской платы: соединения и компоненты материнской платы ПК
Знакомство с материнскими платами
Хотя материнская плата может быть не самой интересной частью сборки вашего ПК, она столь же необходима, как и любой другой компонент. Если у вас ее нет (или вы покупаете несовместимую с другой деталью), ваша установка просто не будет работать.
Это потому, что все так или иначе связано с материнской платой.
Ваш ЦП, накопители, память, графическая карта, периферийные устройства и даже корпус либо непосредственно установлены на материнской плате, либо подключены через кабель, прямо или косвенно.
Из-за его первостепенной важности очень полезно понимать базовое расположение и функции компонентов материнской платы. Это сделает вас более компетентным сборщиком ПК и улучшит вашу способность устранять неполадки, если что-то пойдет не так.
Схема компонентов и разъемов материнской платы
Ниже мы собрали схему наиболее важных частей материнской платы. Компоновка материнских плат может различаться в зависимости от модели (например, платы более высокого класса могут иметь больше радиаторов, слотов памяти или слотов M.2), однако все современные платы имеют одинаковую общую компоновку, независимо от производителя или набора микросхем.
Показанная ниже материнская плата — ASRock B560M-HDV. Мы выбрали его из-за отсутствия радиаторов, что обеспечивает хорошую видимость всех основных компонентов.
Компоненты материнской платы
Давайте рассмотрим основные функции каждого компонента, показанного выше.
Разъемы питания
Блок питания подключается к материнской плате в двух местах через разъемы питания.
Разъем питания материнской платы
Разъем питания материнской платы, также называемый разъемом питания ATX, представляет собой 24-контактный разъем, обеспечивающий питание всей материнской платы. Обычно он находится на правой стороне материнской платы. Слоты PCIe, порты SATA, модули оперативной памяти и многое другое питаются от этого плагина.
Разъем питания ЦП
Обычно расположенный в верхней части материнской платы с левой стороны, разъем питания ЦП (также называемый разъемом питания ATX 12 В) — это то место, где блок питания подключается к материнской плате и подает питание на процессор.
Сокет ЦП
Сокет ЦП, как следует из его названия, представляет собой место, в котором находится процессор.
Все основные компоненты подключены к разъему ЦП, что позволяет процессору управлять памятью, графической картой, накопителями и многим другим и взаимодействовать с ними.
VRM
VRM, или модули регулятора напряжения, представляют собой группы транзисторов, которые подают питание на компоненты и регулируют его так, чтобы они не получали слишком много. Самый важный VRM — это тот, который регулирует мощность вашего процессора и обычно располагается слева и над разъемом процессора.
VRM состоят из двух типов транзисторов, называемых силовыми дросселями и конденсаторами. Силовые дроссели — это транзисторы квадратной формы, а конденсаторы — цилиндрические рядом с ними.
Материнские платы более высокого класса, как правило, имеют радиаторы VRM, поскольку эти модули имеют тенденцию сильно нагреваться, особенно при разгоне процессора. В этом случае ваши VRM могут быть не видны.
Маловероятно, что вам когда-нибудь понадобится возиться с вашими модулями VRM, однако хорошо знать их, чтобы вы могли принять обоснованное решение при покупке материнской платы.
Для более глубокого изучения VRM мы рекомендуем статью Logical Increments по этой теме.
Разъемы для вентиляторов
Большинство материнских плат имеют три или более разъемов для вентиляторов, разъемы, к которым подключаются вентиляторы процессора или корпуса. Они обеспечивают питание вентиляторов.
Материнские платы обычно имеют специальный разъем, помеченный как «Вентилятор ЦП», который почти всегда находится ближе всего к разъему ЦП. Важно подключить процессорный кулер именно к этому, поскольку некоторые материнские платы будут считать, что процессорный кулер вообще не подключен, если вы этого не сделаете.
Слоты DIMM
Слоты DIMM (Dual In-Line Memory Module), часто называемые RAM или слотами памяти, представляют собой вырезы, в которых находится ваша RAM. Они подключены к ЦП, что обеспечивает быструю передачу данных между памятью и процессором.
Материнские платы Mainstream поставляются с двумя или четырьмя слотами DIMM.
Порты SATA
Два порта SATA Если вы используете SATA SSD или HDD, вы почти наверняка подключите их к материнской плате с помощью кабеля SATA.
Эти кабели подключаются к портам SATA материнской платы, обеспечивая взаимодействие накопителя и процессора.
Материнские платы обычно имеют как минимум четыре порта SATA, а часто их даже больше. Обычно некоторые из них обращены вверх, а некоторые перпендикулярны плате, как на графике выше (боковые порты SATA находятся непосредственно под обращенными вверх портами).
Слоты M.2
Слот M.2Слоты M.2 — это порты на материнской плате, которые в основном используются для подключения накопителей M.2 или карт расширения Wi-Fi/Bluetooth.
Большинство современных материнских плат поставляются как минимум с двумя из них, и они часто закрыты радиатором. Слоты M.2 чаще всего используют протокол PCIe для передачи данных, но некоторые также поддерживают SATA.
См. также: Как установить твердотельный накопитель M.2
Если материнская плата поддерживает PCIe 4-го поколения, она обычно имеет как минимум один слот M.2, который также поддерживает 4-е поколение.
Это обеспечивает чрезвычайно высокую скорость передачи данных с твердотельным накопителем 4-го поколения.
Слоты PCIe
Четыре слота PCIe на материнской плате MSI Z370слота PCIe используются для подключения карт расширения к материнской плате. Они могут быть разных размеров; чем они больше, тем больше «полос» они поддерживают.
ЦПподдерживают только ограниченное количество линий PCIe, и их количество зависит от модели. Например, слот PCIe x16 использует 16 таких линий, а слот PCIe x4 — только четыре.
Различные компоненты используют разное количество дорожек. Например, для дискретных видеокарт используется 16, а для твердотельных накопителей PCIe — по четыре.
Материнские платы используют разные комбинации слотов PCIe. Например, B560M-HDV, показанный на диаграмме, использует только один слот PCIe x16 и два слота PCIe x1 в дополнение к слотам M.2. Другие платы, такие как Z590 Aorus Xtreme, используют три слота PCIe x16.
Важно отметить, что карты меньшего размера, такие как карта PCIe x4, могут быть установлены в слоты большего размера, например, PCIe x16.
Слоты PCIe обычно бывают четырех размеров: x1, x4, x8 и x16.
USB-разъемы
Если вы хотите подключить USB-устройства непосредственно к корпусу, вам необходимо подключить кабели, прилагаемые к корпусу, к USB-разъемам материнской платы.
Разъемы USB в настоящее время обычно бывают двух видов: USB 2.0 и USB 3.0. Как вы могли догадаться, USB 3.0 поддерживает значительно более высокую пропускную способность при передаче данных: USB 2.0 поддерживает скорость до 480 Мбит/с, а 3.0 — 4800 Мбит/с.
Разъем HD Audio
Разъем HD Audio похож на разъемы USB тем, что позволяет использовать периферийные устройства, которые подключаются непосредственно к вашему корпусу. В данном случае такими периферийными устройствами являются аудиоустройства, такие как гарнитуры, микрофоны или аудиоинтерфейсы.
Заголовок системной панели
Если вы хотите включить компьютер с помощью кнопки питания (что мы настоятельно рекомендуем), вам необходимо использовать заголовок системной панели.
Сюда подключаются остальные кабели корпуса, в том числе те, которые управляют выключателем питания, светодиодными индикаторами кнопки питания и кнопкой сброса.
Порты ввода-вывода
Порты ввода-выводаНаконец, ваша материнская плата имеет большое количество портов, встроенных сбоку, которые позволяют подключать периферийные устройства непосредственно к материнской плате. Они известны как порты ввода/вывода (ввода/вывода) и обычно включают в себя несколько портов USB, подключаемый модуль Ethernet, несколько аудиоразъемов и пару портов дисплея (обычно VGA, HDMI, DVI или DisplayPort).
В большинстве случаев эти порты обращены наружу в задней части корпуса.
Art of PC поддерживает считыватели. Мы можем получить комиссию, если вы совершите покупку, используя одну из наших партнерских ссылок. Спасибо за поддержку!
Как подключить блок питания к материнской плате
Если вы не являетесь обычным сборщиком ПК, вас может пугать множество спутанных проводов внутри корпуса процессора.
Однако собрать и подключить силовые кабели к материнской плате гораздо проще, чем кажется. Вам просто нужно найти правильные порты и все.
Очевидно, что аппаратному обеспечению для работы требуется питание. Но питание к ним напрямую не подается. Большинство основных аппаратных компонентов встроены в материнскую плату с печатными платами между ними. Материнская плата действует как мост для подачи питания на несколько внутренних аппаратных средств компьютера.
Только привод компакт-дисков, жесткий диск и некоторые другие устройства получают питание непосредственно от блока питания. Для других необходимо соединить разъемы питания с материнской платой и подключить компоненты к соответствующему порту на плате.
С помощью этого подробного руководства мы узнаем, как подключить блок питания к материнской плате.
Содержание
Когда вы достанете блок питания или блок питания из коробки, вы увидите несколько проводов с разъемами на конце. Каждый из разъемов предназначен для подачи питания на различное оборудование.
Это довольно запутанно, чтобы найти правильный для каждого из них.
Однако в густых джунглях проводов внутри корпуса производители оборудования дали нам небольшое преимущество. Разъемы блока питания могут быть соединены с портами только одним способом. То есть, если вы подключите провода неправильно, он не войдет, и вы будете знать, что его нужно перевернуть.
Итак, приступим к поэтапному подключению блока питания к материнской плате, подготовив набор отверток и волю к работе.
Установка блока питания в корпус
Первое, что нужно сделать, это поместить блок питания в корпус процессора. Большинство корпусов имеют коробчатое пустое пространство вверху для размещения блока питания. Если вы модифицировали свою систему и купили нестандартный корпус, вам придется посмотреть его руководство, чтобы найти место.
Вы можете следовать приведенным ниже инструкциям, чтобы установить блок питания в корпус.
- Вставьте блок питания изнутри корпуса.
- Расположите его правильно, чтобы совместить отверстия для винтов на устройстве с отверстиями в корпусе.
- Используйте отвертки, чтобы затянуть гайки.
- На другой стороне вы увидите пучок проводов, который состоит из 20 (+4) контактного разъема питания , 4 (+4) контактного кабеля питания процессора, 6 (+2) контактного разъема PCIe. , разъем SATA и разъем Molex .
Теперь, когда вы успешно собрали блок питания, давайте перейдем к подключению кабелей.
Подключение 20-контактного разъема питания материнской платы
Этот кабель является одним из самых больших разъемов и обеспечивает питание всей материнской платы и ее компонентов.
Причина, по которой мы пишем контакт как 20 (+4), заключается в том, что разъем имеет большую часть с 20 контактами и отдельную с 4 контактами. Причина этого заключается в том, чтобы облегчить использование старых материнских плат, в которых было всего 20 отверстий для вставки контактов.
Поскольку это самый большой порт на материнской плате, за исключением слота для оперативной памяти и видеокарты, вы не должны его пропустить.
Давайте посмотрим, как установить разъем на материнскую плату.
- Найдите порт, который находится в основном на правом верхнем конце , поставив собранную плату вертикально перед собой.
- Вставьте 20-контактный разъем в порт таким образом, чтобы его ключ правильно совпал с ним, и он вошел в порт без значительного усилия.
- Таким же образом вставьте меньшую часть с 4 штифтами. Вы можете сделать процесс и в обратном порядке.
Теперь давайте рассмотрим способ подключения других контактов питания к материнской плате.
Подключение 4-контактного (+4) разъема питания процессора
Другой кабель, который выходит из блока питания, представляет собой 4-контактный разъем питания процессора (+4). Этот кабель обеспечивает питание вашего процессора.
Этот разъем также разделен на две части с 4 контактами, разделенными поровну на каждую из них.
Вы можете использовать либо только одну 4-контактную часть, либо обе части в зависимости от требований к материнской плате. Некоторые материнские платы с расширенными функциями требуют больше энергии. Блок питания, предназначенный для этих плат, даже состоит из двух 8-контактных разъемов.
Но размер разъема не имеет значения. Процесс подключения такой же. Вот как вы это делаете.
- Найдите порт для этого разъема, который обычно находится рядом с процессором или вентилятором, закрывающим процессор.
- Вы увидите порт с 4 или 8 отверстиями. Иногда могут быть и два порта с 8 отверстиями.
- Вставьте одну часть штифта, совместив его шпонку.
- Выполните те же действия для оставшейся части , если ваша материнская плата требует их обоих.
Ваш процессор может работать только с 4-контактным разъемом, даже если у него есть порт, требующий 8-контактного разъема. Однако он может выйти из строя из-за недостаточной мощности, и я бы не рекомендовал этого делать.
Но для платы более высокого класса с двумя 8-контактными разъемами вы можете просто вставить один, и он сделает свою работу. Вам нужно вставить оставшиеся, если вы хотите делать дополнительные вещи, такие как разгон процессора.
Теперь, когда вы подключили материнскую плату и процессор, давайте узнаем о других разъемах.
Подключение 6 (+2) контактного разъема PCIe
Раньше у нас не было более тяжелых программ и мы работали без видеокарт или с меньшей емкостью. Эти видеокарты могли питаться, получая эликсир непосредственно от материнской платы.
Однако по мере того, как возрастало наше желание, возрастала емкость и, следовательно, мощность, необходимая для видеокарты. Графическая карта, которую мы используем сегодня, может требовать питания напрямую от блока питания. По этой причине производители блоков питания предоставляют нам шнур с 6 контактами и съемными 2 контактами для питания видеокарты.
Подобно процессору, мощность, необходимая для видеокарты, также зависит от типа.
Некоторым требуется 6 контактов, а другим требуется 8 контактов для запуска. Вот способ подключения любого из них к правильному порту.
- Найдите порт за видеокартой.
- Вставьте 6-контактный кабель в порт.
- Если применимо, сделайте то же самое, чтобы подключить к нему и 2-контактный шнур.
- Если разъем вашей видеокарты требует наличия двух 8-контактных разъемов, вам необходимо проверить, обеспечивает ли ваш блок питания это, прежде чем покупать его.
Кроме того, может быть два разных разъема, один для видеокарты, а другой для ЦП, с 8 контактами на обоих. Чтобы различить, какой из них принадлежит, вам просто нужно взглянуть на структуру. Разъем для ЦП разделен посередине, а другие в основном разделены на 6 и 2 отдельных контакта.
Давайте посмотрим, какую работу выполняют оставшиеся кабели на вашем компьютере.
Подключение разъема SATA
Среди аппаратного обеспечения вашего компьютера, требующего прямого питания от блока питания, жесткого диска, SSD, CD/DVD-привода и т.
д. есть некоторые из них. Это оборудование использует упомянутый разъем SATA для получения питания.
Если вы научились подключать другие коннекторы, то это тоже не менее просто. Вот как это сделать.
- Найдите разъем на задней панели жесткого диска или твердотельного накопителя или необходимого оборудования.
- Вставьте разъем SATA в разъем таким образом, чтобы не приходилось прилагать к нему усилие.
- Разъем SATA также подходит только для одного разъема , что облегчает вам распознавание правильного пути.
Эти кабели не являются обязательными для использования, за исключением жесткого диска или твердотельного накопителя. Обычно вы получаете как минимум 2 разъема SATA. Вы можете оставить остальные нетронутыми, если у вас нет необходимости в дополнительном оборудовании.
Если вы в совершенстве освоили подключение кабеля SATA к различному оборудованию, давайте познакомимся с его старшим братом — разъемом Molex.
Подключение разъема Molex
Помните старые жесткие диски, у которых сзади было несколько контактов? Вы наверняка сразу подумали о кабеле для питания HDD через БП. Этот кабель представляет собой разъем Molex.
В настоящее время разъем Molex мало используется. Тем не менее, производители блоков питания стараются перестраховаться, поставляя эти кабели к устройству. Если некоторые пользователи все еще используют старые жесткие диски и материнскую плату, лучше иметь хотя бы один разъем Molex в блоке питания.
Работает аналогично кабелям SATA. Кабели SATA можно назвать заменой разъема Molex.
Давайте посмотрим, как распознать разъем Molex и как его подключить.
- Найдите разъем с 4 отверстиями без лишних деталей.
- Это самый простой из всех, который питает жесткий диск или CD/DVD-приводы, а иногда и корпусной вентилятор.
- Вы увидите слегка изогнутую поверхность и полную прямоугольную поверхность на разъеме.
