Разъемы в пк. Разъемы и порты ПК: полное руководство по подключению устройств к компьютеру

Какие виды разъемов встречаются на корпусе современного ПК. Для чего предназначены основные порты компьютера. Как правильно подобрать и использовать разъемы и адаптеры для подключения периферийных устройств.

Содержание

Виды и назначение основных разъемов современного ПК

Корпус современного персонального компьютера оснащен множеством различных портов и разъемов для подключения периферийных устройств. Какие из них наиболее распространены и для чего они предназначены?

USB-порты

USB (Universal Serial Bus) — самый универсальный и распространенный тип разъема. Через USB-порты к компьютеру подключается большинство периферийных устройств:

Клавиатуры и мыши
Принтеры и сканеры
Внешние жесткие диски и флешки
Веб-камеры
Смартфоны и планшеты

Современные ПК оснащаются портами USB 3.0 и USB 3.1, обеспечивающими высокую скорость передачи данных. Также получают распространение разъемы USB Type-C.

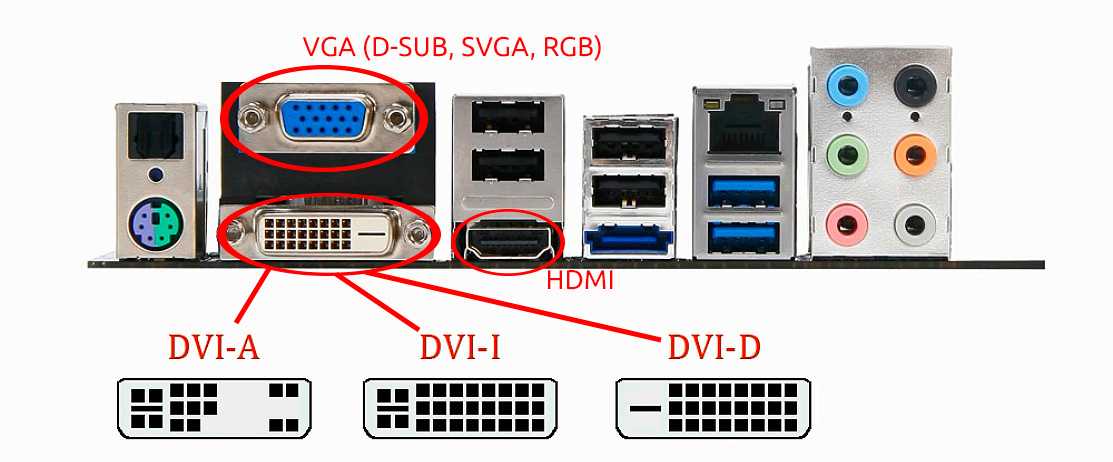

Видеоразъемы

Для подключения монитора или телевизора используются специальные видеопорты:

VGA — аналоговый интерфейс, постепенно уходит в прошлое
DVI — цифровой видеоинтерфейс, все еще часто встречается
HDMI — современный цифровой интерфейс для передачи видео и аудио
DisplayPort — набирающий популярность интерфейс для подключения мониторов

Какой из видеоразъемов лучше использовать? HDMI и DisplayPort обеспечивают наилучшее качество изображения и поддержку современных технологий.

Аудиоразъемы

Для подключения акустики и микрофонов используются стандартные 3,5-мм разъемы:

Зеленый — для подключения колонок или наушников
Розовый — для подключения микрофона
Голубой — линейный вход для подключения внешних источников звука

Некоторые ПК оснащаются цифровым оптическим аудиовыходом S/PDIF для подключения Hi-Fi акустики.

Сетевые разъемы: подключаем компьютер к интернету

Для подключения компьютера к локальной сети и интернету используются следующие разъемы:

Ethernet (RJ-45)

Стандартный сетевой порт для подключения к проводной локальной сети и интернету. Обеспечивает скорость до 1 Гбит/с. Как выглядит разъем RJ-45? Это 8-контактный порт, напоминающий увеличенный телефонный разъем.

Wi-Fi

Большинство современных ПК оснащаются встроенными модулями Wi-Fi для беспроводного подключения. Внешняя антенна улучшает качество приема сигнала.

Bluetooth

Интерфейс для беспроводного подключения периферийных устройств на небольшом расстоянии. Как правильно использовать Bluetooth на ПК? Включите Bluetooth в настройках Windows и выполните сопряжение с нужным устройством.

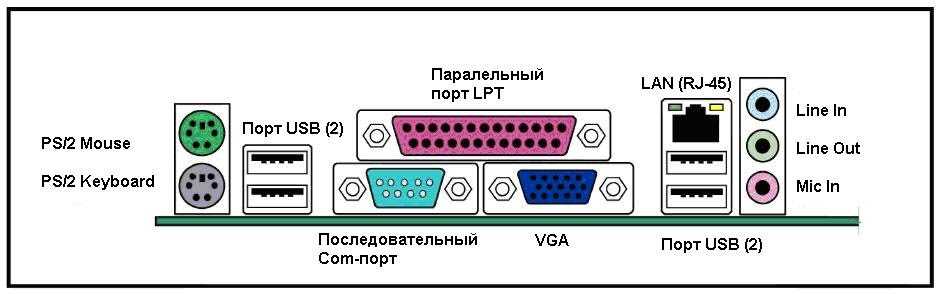

Устаревающие разъемы: на что обратить внимание при покупке ПК

Некоторые разъемы постепенно уходят в прошлое, но все еще встречаются на компьютерах:

PS/2 — для подключения клавиатуры и мыши старого образца

VGA — аналоговый видеоразъем
Параллельный порт (LPT) — для подключения старых принтеров
COM-порт — для подключения модемов и другого оборудования

При выборе нового ПК стоит отдавать предпочтение современным интерфейсам вроде USB и HDMI. Это обеспечит совместимость с актуальными периферийными устройствами.

Как правильно подобрать адаптеры для подключения устройств

Иногда разъемы на компьютере и подключаемом устройстве не совпадают. В таких случаях используются специальные адаптеры. Как выбрать подходящий адаптер?

Определите тип разъемов на ПК и подключаемом устройстве
Выберите адаптер с соответствующими разъемами на концах
Обратите внимание на поддерживаемые адаптером стандарты и скорости передачи данных
Отдавайте предпочтение качественным брендам

Наиболее распространенные типы адаптеров:

HDMI to DVI
DisplayPort to HDMI
USB to Ethernet
USB to VGA

При использовании адаптеров возможно некоторое снижение качества сигнала, поэтому по возможности лучше использовать прямое подключение.

Советы по уходу за разъемами и портами ПК

Чтобы разъемы компьютера служили долго, соблюдайте несколько простых правил:

Аккуратно вставляйте и вынимайте штекеры, не прилагая чрезмерных усилий
Не допускайте попадания пыли и грязи в порты
Периодически очищайте разъемы мягкой кисточкой или баллончиком со сжатым воздухом
Не перегибайте кабели вблизи разъемов
Используйте качественные кабели от проверенных производителей

При соблюдении этих рекомендаций разъемы прослужат весь срок эксплуатации компьютера без проблем.

Перспективные разъемы: что нас ждет в будущем

Технологии не стоят на месте, и в будущем нас ждут новые типы разъемов для подключения устройств к ПК:

USB4

Новый стандарт USB обеспечит скорость передачи данных до 40 Гбит/с и улучшенную совместимость с другими протоколами. Когда USB4 станет распространенным стандартом? Ожидается, что массовое внедрение начнется в ближайшие 1-2 года.

Thunderbolt 4

Универсальный высокоскоростной интерфейс от Intel, совместимый с USB4. Обеспечивает скорость до 40 Гбит/с и возможность подключения нескольких 4K-мониторов.

Wi-Fi 6E

Новый стандарт беспроводной связи, работающий в диапазоне 6 ГГц. Обеспечивает более высокую скорость и меньшие задержки по сравнению с Wi-Fi 6.

Эти новые стандарты позволят подключать к ПК еще более производительные устройства и обеспечат высочайшую скорость передачи данных.

Заключение: выбираем оптимальную конфигурацию разъемов

При выборе нового компьютера или апгрейде старого обратите внимание на наличие современных разъемов:

Несколько портов USB 3.1 или USB-C

HDMI и/или DisplayPort для подключения мониторов
Gigabit Ethernet для проводного интернета
Wi-Fi 6 для беспроводного подключения

Такой набор интерфейсов обеспечит совместимость с большинством современных устройств и хороший задел на будущее. При необходимости всегда можно использовать адаптеры для подключения старых устройств.

Грамотный выбор и использование разъемов позволит раскрыть весь потенциал вашего ПК и подключаемых к нему устройств. Надеемся, эта статья помогла разобраться в многообразии компьютерных интерфейсов!

Компьютер для чайников | Обучение компьютеру для начинающих

Сайт «компьютер для чайников» предназначен для начинающих пользователей, желающих овладеть компьютерной грамотностью в короткие сроки. Обучение компьютеру дается в доступном для новичков уровне. Вы получите базовые знания о внутреннем устройстве компьютера, об основах работы операционной системы ПК, о способах обработки, хранения и передачи данных. Научитесь работать с офисными программами от Microsoft. Помимо этого, обучение курсу «компьютер для начинающих», дает знания о защите ПК от вирусов и программ шпионов. Научитесь уверенно пользоваться интернетом и программами, обеспечивающими комфортную работу в сети.

Компьютерная грамотность как часть культуры.

На сегодняшний день, компьютерная грамотность является уже частью культуры. Минимальные компьютерные знания нужны практически во всех сферах деятельности – работе, обучении, в повседневной жизни. Везде необходимо знание компьютера. Изучая материалы сайта, вы освоите компьютер « с нуля» до вполне достаточного уровня, чтобы считаться культурным и современным человеком, способным самостоятельно и уверенно работать с ПК. Перед вами откроется интересный и разнообразный мир высоких информационных технологий.

Компьютер для начинающих. С чего начать изучение?

Вы купили свой первый компьютер и не знаете, как к нему подступиться в силу того, что вы являетесь даже еще не начинающим пользователем, а полным компьютерным чайником, и вам только-только предстоит начать свое обучение с нуля. Самое лучшее – это начать знакомство с ПК со знакомством с его устройством. Далее уже продолжить обучение компьютеру, осваивая его операционную систему и программное обеспечение, которое вам понадобится. В результате вы получите необходимые знания о назначении тех или иных компонентов компьютера, научитесь правильно устанавливать и удалять программы, а также пользоваться ими. Непонятные ранее слова, наподобие: винчестер, флешка, браузер, скайп, торрент и т.д и т.п. станут обыденными в вашем словарном запасе, научитесь уверенно себя чувствовать в интернете. Причем ваше обучение компьютеру будет совершенно бесплатно

Последнее

Безопасность Windows

В идеальном мире не было бы болезней и простуд, то же самое можно сказать о компьютере и смартфоне. На протяжении многих лет создаются вирусы…

Безопасность в сети Интернет

Большинство активных пользователей интернета наверняка слышали такое выражение как «Вычислить по IP (айпи)» или даже сталкивались с прямой угрозой «Я тебя вычислю по IP…

Периферийные устройства

Выбор печатающего устройства становится проблемой как для офиса или небольшого предприятия, так и для домашнего использования. Понять, какой именно прибор нужен в конкретной ситуации,…

Настройка Windows

Разрабатывая Windows 10, Microsoft учитывала те пожелания пользователей, которые касались требований системы к ресурсам устройства. Тем не менее по умолчанию одновременно с Windows запускается…

Как выбрать?

SSD-диски в настоящее время являются самыми быстрыми накопителями на рынке, благодаря которым можно ускорить свой компьютер. В последние месяцы их цены систематически падают, что…

Это может быть интересно

Все больше людей видят свое будущее в профессии программиста. Информационная революция, которая происходит на наших глазах, сделала информатику все более узнаваемой и оцененной. Несмотря…

Компьютер для чайников | Обучение компьютеру для начинающих

Компьютерная грамотность как часть культуры.

Компьютер для начинающих. С чего начать изучение?

Последнее

Безопасность Windows

Безопасность в сети Интернет

Большинство активных пользователей интернета наверняка слышали такое выражение как «Вычислить по IP (айпи)» или даже сталкивались с прямой угрозой «Я тебя вычислю по IP. ..

Периферийные устройства

Настройка Windows

Как выбрать?

Это может быть интересно

Компьютерные разъемы и кабели • PresentationPoint

27 апреля 2019 г. | Артикул

С момента зарождения компьютеров разъемы всегда играли важнейшую роль в передаче данных от источников данных к монитору, и они продолжают оставаться важными и сегодня. Разъемы бывают разных типов, и они могут быть встроены в разные модели компьютеров для передачи данных. Некоторые разъемы были прикреплены винтами к корпусу устройства, чтобы удерживать их на месте, но со временем были представлены новые версии без винтов. Ниже мы поддерживаем шесть моделей разъемов, разработанных и представленных дизайнерами и используемых пользователями ПК с незапамятных времен до настоящего времени.

Введено: 1987. Заменено: DVI

VGA был первым компьютерным разъемом, появившимся в аналоговую эпоху, когда мейнфреймы были еще в моде. VGA имеют 3-рядные 15-контактные разъемы DE, и они встречаются во многих компьютерах, выпущенных до 2000 года. VGA используется для передачи данных от процессоров компьютеров на монитор, но они также встречаются во многих видеокартах и телевизорах.

Некоторые ноутбуки, выпущенные несколько десятилетий назад, также имеют порты mini VGA, а не порты большего размера, как у их более крупных собратьев.

Кабель: Кабели VGA бывают разных спецификаций в зависимости от полосы пропускания сигнала. Ниже приведены различные полосы пропускания и соответствующие им кабельные линии

320×420 пикселей – 70 Гц
320×480 пикселей — 60 Гц
1280×1024 пикселей – 85 Гц
2048×1536 пикселей – 388 МГц

Представлено: 1999 г. Пришло на смену VGA. Заменено: Display Port, HDMI

DVI был разработан Рабочей группой по дисплеям (DDWG), чтобы помочь пользователям компьютеров преодолеть ограничения VGA, которые не могут передавать цифровые данные. Разъем DVI просто подключает источник видео к устройству отображения, которым может быть монитор компьютера. Хотя они были представлены два десятилетия назад, они остаются довольно популярными, и производители систем продолжают использовать их из-за их функциональности.

DVI’ можно использовать для передачи несжатого цифрового видео, но помимо этого их также можно настроить для поддержки многорежимных передатчиков. Этот тип разъема совместим с VGA и большинством современных компьютеров и электронных устройств, таких как телевизоры и DVD-плееры.

Кабель: DVI имеет кабели различной длины, такие как

15-футовые кабели, подходящие для дисплея с разрешением 1920×1200
49-футовые кабели, подходящие для дисплея с разрешением 1280×1024

Выпущено: 2002 г. Заменил разъем DVI. Заменено: Display Port.

HDMI — это высококачественный запатентованный разъем видео- и аудиоинтерфейса, используемый для передачи несжатых и сжатых цифровых видео- и аудиоданных с устройства-источника, совместимого с HDMI. HDMI был представлен в качестве замены для стандартов аналогового видео, и в настоящее время он является наиболее часто используемым портом разъема. Модель была разработана компанией 7 основателей HDMI и хорошо работает с контроллерами дисплея, цифровыми телевизорами, цифровыми аудиоустройствами и видеопроекторами.

Разъемы HDMI обычно используются в настольных компьютерах Compaq и HP. В отличие от других разъемов, в которых особое внимание уделяется кабелям, этот разъем работает с рейтингами типов.

Тип A, C и D = 19 контактов.
Тип B = 29 контактов. Заменено: USB -C

Порт дисплея — это современный интерфейс, предназначенный для подключения целевого устройства отображения к источнику видео. Display Port можно использовать для извлечения аудио- и видеофайлов с USB и других источников данных. Display Port был разработан, чтобы заменить устаревшие разъемы VGA, устаревшие DVI и недолговечные FPP-ссылки. Хотя в настоящее время разъемы DVI и HDMI по-прежнему не используются, в ближайшие годы Display Port будет постепенно приобретать все большее значение, поскольку разработчики устройств принимают его в качестве золотого стандарта разъемов.

Кабели: Кабели Display Port совместимы с устройствами Display Port любой версии. Большинство портов работают со всеми четырьмя режимами передачи и поддерживают более высокую пропускную способность, чем другие разъемы, упомянутые в этой статье. Важно отметить, что не все порты дисплея поддерживают все четыре передачи.

Порты дисплея классифицируются в зависимости от их пропускной способности

RBR (сниженная скорость передачи данных) — пропускная способность 6,48 Гбит/с
HBR (высокая скорость передачи данных) — пропускная способность 10,80 Гбит/с
HBR2 (высокая скорость передачи данных2) — пропускная способность 21,60 Гбит/с
HBR3 (высокая скорость передачи данных3) — пропускная способность 32,40 Гбит/с

Мини-порт дисплея — это миниатюрная версия версии HDMI, представленной Apple в октябре 2005 года. Когда они стали популярными, Apple использовала их на всех своих компьютерах Macintosh, но со временем они начали постепенно отказываться от них вместо USB- разъемы С. В то время были необходимы порты мини-дисплея, потому что разработчикам систем требовалась меньшая замена большим портам HDMI, поэтому они и производились. Их также можно найти на экранах Led Cinema Display и некоторых модернизированных цифровых телевизорах.

Выпущено: 2014 г. Последняя версия разъема

USB-разъемы были представлены в 2014 г. и оснащены 24-контактными двусторонними разъемами для преобразования видеофайлов в HDMI с помощью адаптера. Будучи новейшим изобретением всех серий разъемов, Apple решила использовать их в основном для своей серии книг Mac, поэтому порты USB-C — единственные порты, которые можно найти в более новых версиях MAC Book Pro. Не все разъемы USB-C имеют одинаковые возможности. Хотя они хорошо работают с операционными системами MAC, при использовании в системах Windows они имеют более низкое качество изображения.

Кабели: Кабели USB-C объединяются в пары в зависимости от их конфигурации.

Кабели USB-C с конфигурацией 3.1 Gen 2 могут поддерживать скорость передачи данных до 10 Гбит/с
Кабели USB-C с конфигурацией 2.0 могут поддерживать скорость передачи данных до 480 Мбит/с

Как видно, VGA больше не используются, и со временем они будут выведены из эксплуатации навсегда. Тем не менее, DVI по-прежнему будет оставаться актуальным какое-то время, но с полным развертыванием портов HDMI и Display Port DVI постепенно уйдет со сцены, как и его старший брат. Какой бы порт вы ни выбрали для любого устройства, убедитесь, что вы используете соответствующие характеристики кабеля для максимального визуального качества.

Важность калибровки экрана

Часто задаваемые вопросы: как удаленно редактировать презентацию?

Часто задаваемые вопросы: Лучшее разрешение для презентаций PowerPoint

Панель TN и IPS: сравнение
