Размеры коробок под розетки и выключатели, глубина подрозетника стандартного

Стандартный размер подрозетника

• admin
• Стройка и ремонт
• 0

Стандартные параметры коробки

Считается, что любой подрозетник имеет стандартные размеры. Здесь диаметр приравнивается к 68 мм, а его глубина — к 45 мм. Но мастеру нужно знать, что речь идет о внешних габаритах изделия. Внутреннее сечение коробки будет равно 65 мм, а внутренняя глубина — всего 40 мм.

Есть на рынке и более мелкие установочные детали. Их глубина приравнивается к 25 мм. В самых объемных подрозетникахпараметр может достигать 80 мм. При этом диаметр иногда меняется на 60 мм. Мелкая глубина подрозетников особенно кстати, если нужно установить две точки питания в одну тонкую стену с обеих ее сторон. Стандартные элементы здесь просто не войдут или будут выпирать над уровнем плоскости перегородки.

Под формирование посадочного гнезда в стене нужно брать коронку сечением 70 мм для перфоратора. Эти параметры позволяют свободно установить любой диаметр стандартного подрозетника с применением нужного количества фиксирующего раствора. У мастера остается по 0,5-1 см от окружности монтируемого элемента.

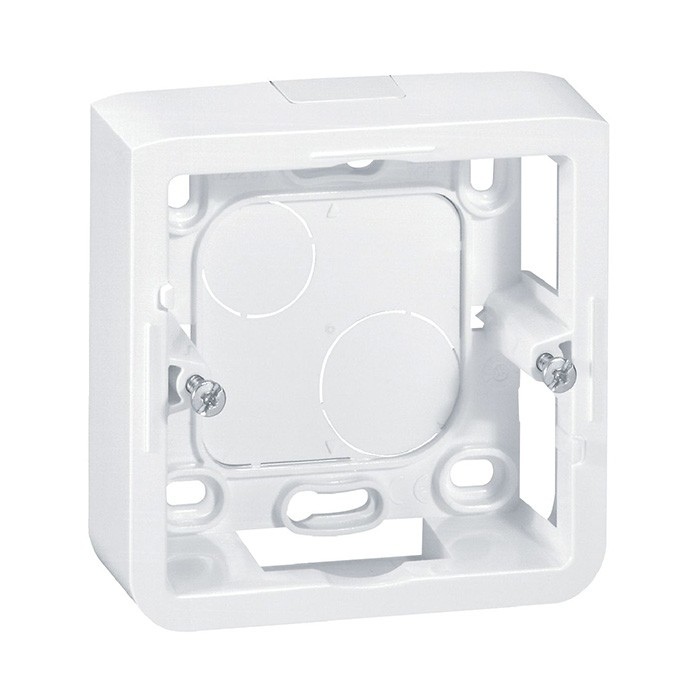

Размеры коробки под розетку квадратного типа равны 70х70 мм. Реже встречаются изделия с габаритами 60х60 мм.

Под 70 мм подразумевается параметр детали у основания. То есть в расчет часто не берутся её выступающие грани, кромки и каёмки. Иногда мастеру приходится убирать их шкуркой, чтобы смонтировать коробку в гнездо.

Монтаж коробки в бетонные и кирпичные стены

Установка коробки в бетонную стену

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление.

Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Нежелательно ставить розетку на стыке двух или четырех плиток. При формировании гнезда таким образом прочность керамики снижается. Плитки на стене могут треснуть.

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

• Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др. ).
• Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон. Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
• Форма. Самой востребованной считается круглая. Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
• Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
• Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Цена и производитель являются не самыми последними критериями при покупке установочной коробки. Потребитель предпочитает покупать изделия от Kaiser (Германия), Courbi (Греция), SEZ (Словакия), Schneider-Electric (Франция) или Kopos (Чехия).

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

• Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
• Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
• Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
• Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
• Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Правильно установленный подрозетник остается неподвижным в своем гнезде. Это обеспечивает дальнейшую полноценную фиксацию и точки питания.

Источник: https://StrojDvor.

ru/elektrosnabzhenie/diametr-podrozetnika/

При начале работы с электрикой один из самых частых вопросов — какой размер у подрозетников, на каком расстоянии сверлить отверстия под них?

размеры, диаметр коронки, расстояние между розетками, глубина установки

Электромонтажные коробки используют для установки розеток, распределения проводов при входе в помещение или при опускании кабеля по стене на электроприборы. В распаечных корпусах соединяют провода, отводы снаружи и внутри зданий. При монтаже выдерживают рекомендуемое расстояние между подрозетниками, если собираются устанавливать не одно изделие, а целый блок разъемных устройств.

Содержание

1. Размеры подрозетников и коронок
2. Диаметр
3. Глубина
4. Межосевое расстояние и другие параметры
5. Правила группировки
6. Правила монтажа
7. В гипсокартон
8. В бетон
9. Под штукатурку и плитку

Размеры подрозетников и коронок

В стенах из различных материалов применяют специальные коронки, чтобы просверлить нишу под коробку. Подрозетники бывают открытого и скрытого типа, в первом случае сверление не потребуется. Во втором варианте необходимо узнать диаметр корпуса под розетку, чтобы правильно выбрать размер коронки.

Последствия неправильно выбранного диаметра коронки:

• Если купить инструмент с узким сверлением, дополнительно придется разбивать нишу, чтобы корпус встал на свое место.
• В просторное отверстие нужно монтировать изделие, заделывая пустоты алебастром или другим видом раствора, что приведет к ослаблению крепежа.

Различают конструкции коронок, предназначенных для сверления бетона, кирпича и гипсокартона. По форме они круглые, отличаются диаметром и напайками на режущих гранях.

Коронки для подрозетников бывают разборные и неразборные. В первом случае конструкция подлежит ремонту, если износились или сломались запчасти. Во втором устройства рассматриваются как одноразовые.

Нанимаю специалиста

5. 52%

Сам

90.7%

Зависит от объема работ

3.78%

Проголосовало: 344

Диаметр

Поперечное сечение коробок под монтаж розеток стандартизировано.

Диаметр подрозетника по внутреннему сечению:

• Установочные коробки обычного размера имеют одинаковый диаметр 68 мм. Это объясняется сочетаемостью с конструкцией розеток, выключателей, регуляторов. У этих электроприборов есть крепежные части, размах которых рассчитан на такие размеры.
• Распаечные, распределительные корпуса имеют размеры от 60 до 100 мм.

Для выборки ниш под розеточные корпуса применяют коронки диаметром 70 и 75 мм. Во втором случае потребуется крепление коробки не только метизами, но и слоем алебастра.

Иногда в старых домах стоят подрозетники, установочные размеры которых по ранее действующим нормативам отличаются от действующих в большую сторону. Такие коробки могут быть по ширине 72 – 75 мм. Если подрозетник нужно поставить на это же место, возникает проблема, так как после демонтажа старой коробки остается большая ниша.

Если позволяет глубина старого подрозетника, новый устанавливают непосредственно в него. Обычно такие изделия выполнены из металла и чаще не имеют дна. Новый элемент монтируют с помощью саморезов к стенкам старого. При этом не забывают, что нужно оставить место для бокового выведения кабеля.

Глубина

Кожух с дном под розетку имеет глубину 45 мм. Это стандартная глубина подрозетника, которая не меняется у разных моделей. Для сверления потребуется оснастка, которая может выбирать материал стены на такую глубину.

Иногда встречаются варианты, когда требуется большая глубина:

• используют дополнительный корпус без дна;
• вначале формируют глубокую нишу (по расчету), используя сверлильную коронку несколько раз;
• в отверстие, глубоко утапливая, ставят корпус с дном, закрепляют его метизом (дюбелем) к основанию;
• сверху, ближе к краю устанавливают добавочный кожух, который дна не имеет;
• его также фиксируют к стенкам отверстия, сбоку заводят провода.

Установка корпуса с дном может не понадобиться, если требуемая глубина подрозетника немного превышает размер элемента без дна. В этом случае под деталь формируют нишу требуемой глубины, а подрозетник устанавливают на нужную глубину.

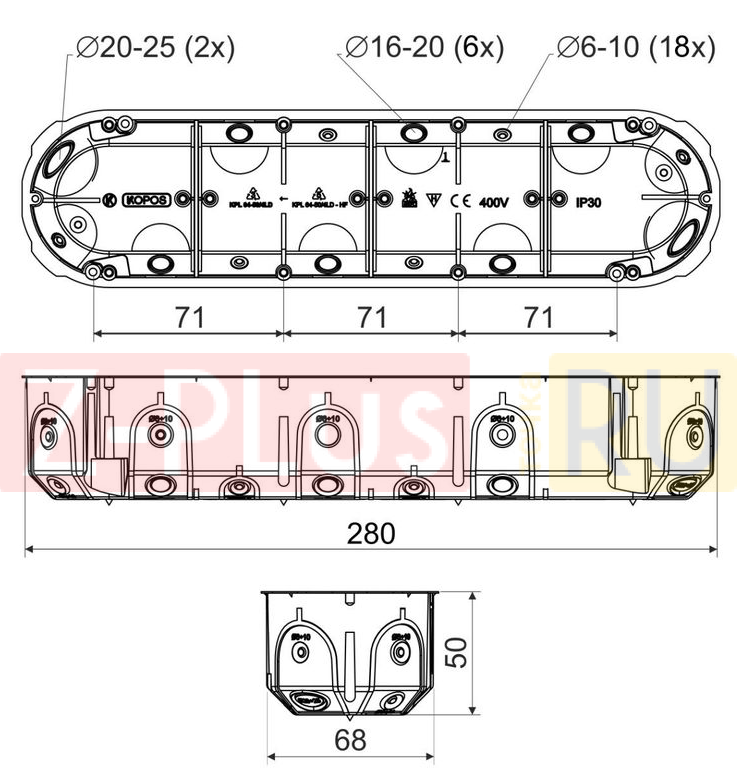

Межосевое расстояние и другие параметры

При монтаже одиночного подрозетника с его боков срезают квадратные ушки, чтобы они не мешали работе по установке. Если ставят несколько кожухов сразу (под пару розеток или выключателей), такие крепежные детали помогут скрепить подрозетники друг с другом. Такие замки удобны, т. к. при их использовании соблюдается межосевой промежуток.

Расстояния, которые нужно выдерживать:

• межосевое расстояние между подрозетниками в блоке должно быть строго 71 мм;
• при фиксации в гипсокартоне отверстие делают точно 68 мм, если сделать больше, крепежные лапки провалятся в материал вместе с кожухами;
• расстояние от оконного откоса до первой электророзетки из общей группы не должно быть меньше 15 – 20 см;
• розетки устанавливают на высоте от пола на 30 см, выключатели — на 90 см, регуляторы — 150 см.

Если ставят подрозеточные коробки без соединительных замков, межосевое расстояние выставляют самостоятельно с помощью рулетки.

Правила группировки

В розеточном блоке допускается ставить несколько приборов, их количество почти ничем не ограничено, но обычно более 6 – 8 штук не монтируют. В блоке, помимо розеток, могут быть выключатели, регуляторы, телевизионные, компьютерные разъемы.

Правила группировки и проведения работ:

• На стене размечают места подрозетников (не выключателей и регуляторов, а кожухов).
• Для формирования выемок используют коронки под розетку диаметром 70 мм, чтобы дать свободу корректировки межосевых расстояний.
• Корпуса регулируют по центрам, выставляют по вертикали и горизонтали.
• Если пренебречь уровнем, все розетки в блоке будут стоять косо (так, как смонтированы коробки под них).
• Принимают во внимание край кожуха.
• Стандартно бортик должен быть в одной плоскости со стеной — тогда розетка с крышкой плотно станет к поверхности.

Валера

Голос строительного гуру

Задать вопрос

После высверливания отверстий в них устанавливают блок для проверки по всем параметрам. Допускается отклонение бортиков блока от оси на 1,5 – 2 мм. Координируют возможность ввода в подрозетники всех проводов, чтобы не мешали друг другу. Слаботочные и силовые разъемы разводят между собой на промежуток, равный еще одному диаметру розетки. Так электромагнитные волны не будут мешать работе устройств.

Правила монтажа

Все установочные подрозетники имеют функциональные элементы для облегчения монтажа.

Конструкция зависит от материала вертикальных ограждений:

• В полые перегородки из гипсокартона коробки ставят с помощью специальной фиксационной системы распорных лапок.
• В пористых материалах стен применяют кожухи упрощенного строения для монтажа в подготовленные ниши при штроблении.
• Для бетонных поверхностей используют гладкие коробки, их надежно фиксируют быстросхватывающимися растворами на основе гипса и алебастра и дюбелями.

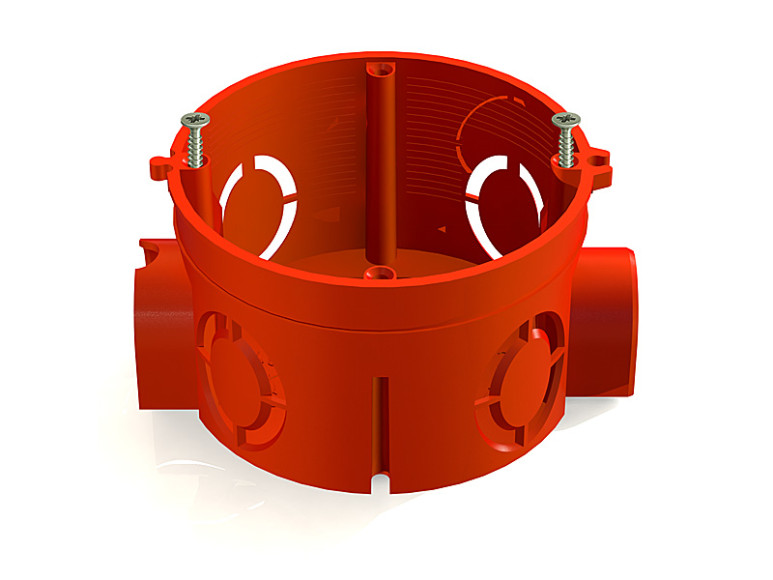

Подрозетник сделан в виде пластикового цилиндра в котором предусмотрены отверстия для закручивания саморезов. На внутренних стенках есть наметка для отверстий под провода. При необходимости перфорированные участки вырезают ножом с удобной стороны, в них заводят кабели.

В гипсокартон

Распорные лапки или ушки — основное отличие коробок под розетки для фиксации в гипсокартоне. При таком креплении, если все размечено правильно, алебастр не потребуется.

Правила монтажа подрозетников в гипсокартон:

• Коронкой с зубчатым краем сверлят отверстие в панелях так, чтобы диаметр точно совпадал с размером коробки.
• Саморез фиксируют отверткой, при этом лапки расходятся в стороны, прижимают подрозетник к стене.
• Стандартное расстояние между ушками — 83 мм.

Валера

Голос строительного гуру

Задать вопрос

Для работы не стоит приобретать коронки по гипсокартону китайского изготовления. Товар теряет рабочие параметры после нескольких просверленных выемок (отпадают напайки). Монтажники проводки всегда оставляют запас провода, чтобы в будущем заменить розетку, выключатель, при этом не добавлять недостающие несколько сантиметров.

В бетон

Бетонные стены сверлят перфоратором. Если применять ударную дрель, понадобится в полтора раза больше времени. Обычная дрель не подходит для работы с бетоном.

Сначала на стене делают разметку для основного сверла. Дальнейшие процессы:

• Наконечник вставляют в метку, начинают сверление.
• После достижения граничной глубины убирают коронку.
• Выбивают центральную область в черте реза, применяют перфоратор-отбойник или действуют зубилом и молотком.

Коронки для бетона представляют собой цилиндрическую насадку с алмазным напылением на зубцах. Сегменты режут бетон с помощью алмазной крошки, появляющейся при работе. Есть разновидности М, С, Т (для обычного, армированного и высокомарочного бетона, соответственно). Такими алмазными коронками можно только сверлить бетонные стены, они не предназначены для ударных и комбинированных режимов. Для удара берут победитовые сверла.

Под штукатурку и плитку

Разводку проводки в доме делают чаще всего до штукатурных работ или перед облицовкой стен плиткой. Этот момент учитывают при сверлении выемок для подрозетников. Края коробок должны быть вровень со штукатурным слоем или плиточным покрытием, чтобы розеточная крышка прилегала к поверхности без щелей.

Варианты установки коробок в таких случаях:

• Край подрозетника выставляют над стеновой поверхностью на 7 — 10 мм (раствор 2 — 5 мм + толщина плитки 5 мм).
• Формируют отверстие под кожух, заводят в него провода, но сам подрозетник не крепят, а монтируют точно по краям после облицовки или штукатурки.

Используют для работы твердосплавные сверлильные коронки (10% кобальта, 90% вольфрама). Такой инструмент работает не слишком долго, является отличным вариантом, если нужно сформировать ниши под розетки в одном жилом строении. Армированных участков лучше избегать, чтобы не повредить напайки. Карбидо-вольфрамовые насадки прочные, выдерживают сверление непосредственно в керамической плитке.

Диаметр подрозетника: размеры, глубина, межосевое расстояние

В современной электротехнике широко применяются монтажные или установочные коробки, известные также как подрозетников. Внутри них закрепляется механизм розетки, когда прокладывается скрытая проводка. Чаще всего они выпускаются круглыми с определенной линейкой стандартных размеров. Большое значение имеет диаметр подрозетника, от которого зависит жесткость и надежность крепления внутри стены. Данный параметр привязан не только к розетке, но и к монтажному отверстию, куда он будет установлен.

Содержание

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.

Нередко у хозяев возникает вопрос о возможности как-то делать монтаж без таких коробок и устанавливать механизмы коммутационных приборов напрямую в стену. Чтобы раз и навсегда решить эту проблему, необходимо более подробно рассмотреть основные функции подрозетника и для чего он нужен:

• Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
• Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
• Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
• Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Разновидности и классификация

Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.

При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.

Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.

Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.

Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции. Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра. При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.

Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.

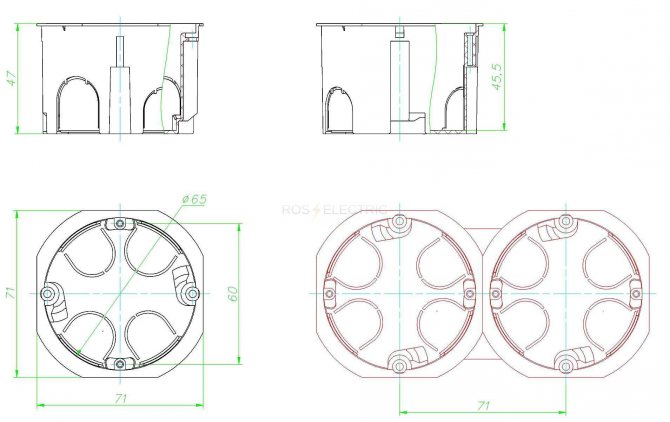

Стандартные размеры подрозетников и коронок

Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.

У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм. Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве. Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.

В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.

Глубина сверления регулируется меткой, наносимой на корпус насадки. За счет этого отверстия получаются не слишком глубокими, что особенно актуально для тонких межкомнатных перегородок.

Выбор диаметра при монтаже в бетонные и кирпичные стены

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки. Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут. При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место. При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде. Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки. По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью. Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник. Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Диаметр подрозетников при установке в гипсокартон

Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке. При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм. По нему следует подбирать и размер коронки.

Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло.

Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм. При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение. Процесс соединения проводки также существенно упрощается.

Размеры подрозетников: диаметр, глубина, межосевое расстояние » сайт для электриков

Устанавливаем подрозетники

Перед началом установки подрозетников в гипсокартон нужно подготовить инструментарий:

1. Перфоратор, дрель или шуруповерт.

2. Металлическая коронка.

3. Строительный уровень.

4. Канцелярский нож.

5. Плоскогубцы.

6. Карандаш.

7. Отвертка.

Наносим разметку

До того, как устанавливать подрозетник в гипсокартон, следует нанести разметку. Достаточно выбрать центральную точку и крестообразно провести через нее две направляющие.

Вырезаем отверстие

Устанавливаем центровочное сверло коронки с диаметром 68 мм в отмеченную ранее точку и аккуратно вырезаем отверстие.

Не нужно давить на ГКЛ, на нем может остаться вмятина, следы изгиба или деформации.

Выводим электрический кабель

Берем отрезок провода, проложенного внутри полой стены, и вытаскиваем наружу через проделанную прорезь. Можно заранее снять часть изоляции с концов кабеля для соединения с механизмом выключателя или розетки.

С помощью канцелярского ножа вырезаем из подрозетника заглушку и пропускаем через нее питающий провод.

Вставляем коробку в отверстие

Вставляем монтажный блок в подготовленную прорезь. Прижимные лапки должны располагаться на строго вертикальной оси. Положение можно проверить с помощью строительного уровня и направляющих.

Окончательный монтаж

Остается взять отвертку или шуруповерт, и закрутить винты. Прижимные лапки с внутренней стороны, а кромка с внешней, зафиксируют подрозетник на листе ГКЛ.

Установка подрозетников для гипсокартона — не сложная задача. С ней может справиться любой владелец загородного дома. Главное — выбрать подходящую монтажную коробку и четко следовать рекомендациям, представленным в статье.

Основные виды подрозетников

Изделия разделяют по следующим признакам:

• Материал изготовления;
• Конструкция;
• Размеры.

Рассмотрим самые распространенные материалы, из которых изготавливают подрозетники.

Пластмассовые (пластиковые) подразетники

Пластик для изготовления подрозетников имеет хорошие негорючие свойства, это дает возможность ставить их в деревянные стены срубов или декоративную деревянную отделку типа вагонки, ДСП, фанеру или другие варианты.

Пластиковый подрозетник для гипсокартонных стен с основными элементами

Прочный металлический подрозетник

С появлением негорючих пластиковых моделей, которые являются хорошим изолятором, металлические подразетники стали пользоваться меньшим спросом. Они очень хорошо ограничивают распространения пламени, но являются отличным проводником электрического тока.

Это свойство повышает вероятность короткого замыкания проводов в корпусе подразетника. Кроме того элементы крепления розеток и выключателей имеют лучший эффект сцепления с пластиком, поэтому крепятся надежнее. Однако прочность и гибкость металлических изделий надежнее и немало потребителей предпочитают их использовать.

Металлический подрозетник

Часто задаваемые вопросы

Вопрос №1. Ошибся с подразетниками для бетонной стены взял гипсокартонные, можно их поставить?

Подрозетники для гипсокартона в бетонную стену поставить можно, откусите пасатижами прижимные планки и вставляйте. Изделия для бетона в гипсокартон устанавливать проблематично.

Вопрос №2. Стакан проваливается в отверстие, как исправить?

Наложите больший слой гипса или алебастра при фиксации в отверстии, чтобы он плотно садился в гнездо.

Вопрос №3. Какой подрозетник лучше поставить в бетонную стену, пластиковый или металлический?

Я считаю, в пластиковом стакане крепления розеток и выключателей зацепляются лучше, соответственно надежнее фиксация.

Вопрос №4. Как исправить, если сделал отверстие в гипсокартоне большего диаметра?

Несколько миллиметров можно намотать изолирующую ленту на стакан,  уровняв диаметры. При этом ширина ленты должна совпадать с толщиной гипсокартона тогда зажимные лапки прижмут подрозетник без перекосов.

Вопрос №5. В металлическом подрозетнике только одно отверстие, а провода подходят с разных сторон, как завести их во внутрь?

Сделайте в стене коронкой отверстие немного глубже, проложите провод за подрозетником и выведете оба провода в одно отверстие. Если длины провода не хватит, просверлите в стакане отверстие с нужной стороны.

Пример установки в гипсокартон

Гипсокартон для стен обычно стандартной толщины – 12,5 мм. Как раз на одном таком фрагменте я могу показать, как это работает, чтобы показать в чём именно его плюс.

Берем наш с вами подрозетник для гипсокартона, зажимаем усики руками и вставляем.

Вот так всё выглядит с обратной стороны. Это усики еще не зажаты.

Теперь производим простую манипуляцию – закручиваем винт шуруповертом (или дедушкиной отверткой, как Вам удобнее), и усик сам движется и (прижимается) до упора.

Видим, как с обратной стороны подрозетник сам себя прикрутил вот таким вот образом. И сам себя прижимает вот этими самыми усиками. «Сидит» очень хорошо, очень плотно и никуда он отсюда не денется.

Как это выглядит с лицевой стороны: два винта держат усики, а еще два винта остались для крепления розетки.

Разновидности и классификация

В зависимости от материала, формы, особенностей конструкции и параметров выделяются различные виды подрозетников.

Материал изготовления

Производители выпускают несколько моделей:

• Пластиковые – удобные и практичные изделия, устойчивые к воспламенению. Негорючесть материала позволяет применять его на поверхностях из дерева;
• Металлические – при нагреве проводят электрический ток. В настоящий момент практически не используются, за исключением домов из древесины.
• Деревянные – промежуточный вариант, допустимый при черновом обустройстве открытой проводки.

Форма изготовления

Подрозетник может иметь различную форму, чаще всего это:

• Круглые – подходят для сбора групповых выключателей и розеток. Под них легче проделать штробу.
• Квадратные – вмещают 1-4 механизма, позволяют укладывать провод с запасом. В них часто ставятся элементы системы «умный дом», диммеры.
• Овальные – вместительные, рассчитанные на 1-5 механизмов.

Установка всех изделий производится после штробления поверхности.

Разделение по глубине

Для обозначения глубины используется буква Н. Монтажные коробки заглубляются на 40, 42, 60, 45 и 62 мм. Модели глубиной 80 мм предназначаются для клеммных колодок, когда проводка не оснащается распаечными коробами.

Отличия по системе фиксации

Выбрать крепеж подрозетника лучше в зависимости от поверхности для установки (пустотелые или полнотелые стены). По способу закрепления изделия бывают:

• с лапками-распорками – предназначены для установки внутрь пустотелых стен;
• с ушками под саморезы для фиксации розеток и выключателей;
• с несъемными соединительными тоннелями – для объединения нескольких деталей в блоки.

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников.

• Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
• Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
• Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
• Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Монтажные работы

Ко всему этому мероприятию нужен спокойный, медленный и надежный подход. Устанавливать нужно всё в несколько важных этапов. Для начала надо изготовить специализированные коронки, потом уже установить подрозетник, а только после этого заниматься непосредственно проводками.

Очень часто сначала занимаются прокладкой проводов, а только потом уже берутся за подрозетники. Обязательно точно определите то место, где будут располагаться розетки и выключатели.

Разведите все кабеля по вашему пространству в нужных пропорциях. Выровняйте все места штукатуркой. После того, как всё подсохнет, установите одинарный или двойной подрозетники.

Типовые размеры

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 см, но при этом учтите, что внутренний диаметр будет 65 см, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, какие бывают виды и размеры подрозетников. Как вы видите, для собственных условий можно выбрать подходящий вариант из широкого ассортимента товара!

Похожие материалы:

• Размеры и виды кабель-каналов
• Почему розетка вываливается из стены
• Какие бывают клеммные колодки

При начале работы с электрикой один из самых частых вопросов — какой размер у подрозетников, на каком расстоянии сверлить отверстия под них?

Известные производители

Почти все установочные коробки производятся по ГОСТ и имеют схожие параметры. Для мастера чаще не принципиально, чью продукцию покупать. И все же потребители России предпочитают использовать установочные стаканы таких производителей:

• Hegel. Продукция этого бренда появилась на рынке в 2006 году. Изготавливают электромонтажные элементы на территории России из высококачественного сырья, закупаемого у иностранных партнеров.
• Legrand. Французская компания-производитель качественного продукта. Стоимость подрозетников этого бренда значительно выше, чем цена на отечественную продукцию.

Что делать если при сверлении бур или коронка попали в арматуру?

Есть несколько способов удаления арматуры. Один из самых быстрых и безболезненных, — это выбивание арматуры зубилом – насадкой на перфоратор. При попадании коронки на арматуру (косвенным признаком попадания в арматуру, являются искры или явное замедление процесса высверливания), лучше эту арматуру удалить, иначе испортите коронку.

Второй менее удобный способ, использовать старую коронку

Не важно, каким способом вы это делаете, алмазной или буровой коронкой, в обоих случаях мы просто высверливаем арматуру. Металл арматуры очень мягкий и легко подается «проламыванию» перфоратором

И третий, грязный способ, просто высверлить арматуру болгаркой с алмазным диском по камню.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

Виды и типы изделий

Для подрозетников в бетон характерна классификация по нескольким параметрам — материал, форма, конструкция, размеры. Иногда мастера выбирают элемент по оттенку и дизайну. Два последних критерия не влияют на функциональность установочной коробки.

Материал

Все электромонтажные элементы делятся на три вида:

• Пластиковые. Чаще для их производства используют негорючий полимер. Пластиковый подрозетник имеет все технические разъемы для удобной фиксации розетки в стене. Установочная коробка по гипсокартону дополнительно оснащена специальными лапками.
• Металлические. Это устаревший вариант подрозетников. Сегодня почти не появляются в продаже. Но если у мастера завалялся такой, его можно использовать не менее эффективно.
• Деревянные щитки-прокладки. Это скорее не установочные коробки, а просто кусок планки, на которой потом фиксируют розетку.

Форма и конструкция

Подрозетник по бетону овальной формы для двух точек

По геометрической форме различают такие подрозетники:

• Круглые. Самые распространенные.
• Овальные. Пригодны для монтажа подрозетника двойного для бетона.
• Квадратные. Имеют максимальную вместимость.
• Составные. С их помощью можно легко монтировать подрозетники тройные для бетона или на большее количество точек питания. Их еще называют блочными.
• Накладные. Это наружные стаканы чаще квадратной, реже круглой формы. Применяются для прокладки проводки по деревянным стенам.

Существуют также отдельные виды стаканов для установки розеток под интернет, телефон, кабельное телевидение и др.

Размеры

Размерная сетка установочного стакана подразумевает наличие таких параметров:

• Диаметр. Маркируется литерой «D». Самые распространенные показатели — 60, 64 и 65, 68, 70, 75 мм.
• Глубина стакана. Маркируется литерой «Н». Здесь размеры меняются от 25 до 62 мм. Самый глубокий подрозетник имеет параметр 80 мм.

Для всех установочных коробок характерно межосевое расстояние в 71 мм.

Виды подрозетников

Производители изготавливают подрозетники из пластика, дерева и металла. Последние два вида утратили былую популярность, поскольку древесину можно применять только для монтажа открытой проводки, а железные коробы способны стать причиной короткого замыкания.

Различают 4 варианта исполнения крепежных коробок:

• Круглые. Самые популярные и универсальные.

• Квадратные. Более вместительные.

• Овальные. Нужны для монтажа двух розеток или розетки и выключателя в одном кожухе.

• Составные. Блок из 2 и более подрозетников, соединенных в одну конструкцию.

Перед покупкой фиксатора следует определиться с его размерами.

Методика установки подрозетников в стены

Прежде чем начинать монтаж надо определиться с выбором подразетников, который зависит от материала стен. Место установки выбирается исходя из необходимости, современные стандарты предусматривают монтаж розеток на высоте 20 – 30 см от пола. Выключатели ставят на высоте 90 см от пола, это примерный уровень опущенной руки среднестатистического взрослого человека. Считается, что так удобнее пользоваться, не надо поднимать руки, выключатель доступен для детей и инвалидов.

Монтаж подрозетников в бетонные и кирпичные стены

В этом случае используются обычные, металлические или пластиковые подрозетники:

• Маркером отметьте на стене места установок подрозетников, обычно это делается пересечением двух отрезков линий по 15 – 20 см под прямым углом. Точка пересечения будет центром отверстия под стакан подрозетника.
• Используя перфоратор и специальную коронку с алмазными зубцами, просверлите отверстия диаметром соответствующим подразетникам на необходимую глубину.

• Подрозетники устанавливаются в отверстие после того как проложена проводка, при этом учитывается с какой стороны подходят провода. В этих местах на стаканах освобождаются технологические отверстия и продеваются провода вовнутрь подразотника.
• По периметру на стенки отверстия слоем толщиной не более 1см наносится раствор быстросохнущего гипса или алебастра, после чего вдавливается корпус подрозетника. Таким образом, он жестко фиксируется в бетонной стене.
• При установке надо учитывать, что на стену будет наноситься слой штукатурки толщиной примерно 1 см. Поэтому надо не до конца вставлять стакан, чтобы край после штукатурки был на одном уровне с поверхностью стены. Иногда отверстия делают после установки проводки и штукатурки стены, тогда стакан подрозетника ставится на одном уровне с поверхностью стены.

Монтаж подрозетников в полые поверхности типа гипсокартонных стен

Для монтажа в гипсокартонную стену используют специальные подрозетники с зажимными планками:

Разметка производится аналогичным способом, как и в бетонной стене;
Проводка в таких случаях обычно прокладывается за листами гипсокартона;
Обратите внимание сверление отверстий под стаканы подрозетников в гипсокартоне надо проводить специальной коронкой для этих целей и не включать режим перфорации. Долбление может проломить гипсокартон, требуется ручное последовательное нажатие на дрель.
В отверстия выводятся провода, продеваются вовнутрь подрозетника;
Стакан вставляется в отверстие, после чего болты крепления поочередно вращаются по часовой стрелке

При этом зажимные планки от дна стакана поднимаются к поверхности. Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

Пример крепления подрозетников к гипсокартонной стене

Размеры

Диаметр подрозетника для гипсокартона — основной параметр, на основе которого нужно выбирать изделие. От этой величины зависит, влезет ли механизм установочного электрооборудования во внутренний «стакан», или нет. Рассмотрим характеристику подробнее.

Установочный диаметр

Установочным диаметром называют размер отрезка, проведенного через центр кожуха. Он соединяет внешние стенки без учета длины кромки, которая цепляется за внешнюю поверхность листа гипсокартона.

Если говорить простыми словами, то это величина будущего отверстия в стене. Самый ходовой параметр — 68 мм.

Внешний диаметр

Внешний диаметр — это величина аналогичного установочного параметра (68 мм) плюс размер кромки (4 мм). В нашем случае получаем 72 мм.

Внутренний диаметр

Внутренний диаметр — диаметр внутренней части «стакана». Он должен соответствовать характеристикам механизма розетки, выключателя или светорегулятора. У нас изделие с величиной, равной 65 мм.

Установочная глубина

Установочная глубина — это минимальный размер свободного пространства внутри полой стены, необходимый для монтажа подрозетника. Параметр берется с учетом толщины листа ГКЛ. Наша характеристика — 45 мм.

Внутренняя глубина

Внутренняя глубина — максимальное расстояние внутри монтажной коробки, доступное для установки оборудования и клеммных колодок. У нас — 40 мм.

Межцентровое расстояние

Межцентровое расстояние — «дистанция» между центрами двух подрозетников, установленных вплотную друг к другу. Стандартный размер — 71 мм.

Установка и фиксация монтажной коробки

Монтаж установочной коробки имеет собственный порядок действий.

Подрозетники в стене монтируются в несколько этапов:

• Вначале требуется вырезать заглушку отверстия под кабель по соответствующей разметке. В некоторых моделях она просто продавливается усилием пальца. При необходимости отверстие можно увеличить под размер кабеля.
• После ввода кабеля в подрозетник, он вставляется в готовое отверстие. Необходимо контролировать свободное пространство, чтобы запас был не менее 2-3 мм. Такой зазор необходим для заливки фиксирующего раствора.
• Далее выполняется окончательная подгонка отверстия и коробки между собой по размерам. Затем нишу нужно очистить от мусора и пыли.
• Для заливки лучше воспользоваться алебастром или медицинским гипсом. Готовить раствор нужно очень быстро, поскольку у него совсем небольшое время твердения, и замазывать следует в течение 5-7 минут.
• Перед тем, как закрепить подрозетник в бетонной стене и начинать заливку раствором, отверстие смачивается водой, после чего она должна впитываться в течение 3-5 минут. Такая мера позволяет обойтись без грунтовки.
• Смесь закладывается внутрь отверстия шпателем, после чего необходимо максимально плотно ставить подрозетники на свое место. Через отверстия в корпусе раствор просачивается и затекает внутрь изделия. Далее закрепляем установочную коробку на месте.
• После этого с коробкой нельзя ничего делать до полного высыхания раствора, в противном случае она может зафиксироваться с перекосом. В самом конце обрабатываются зазоры вокруг подрозетника, которые тоже нужно замазать. Высохший раствор легко удаляется с пластика изнутри корпуса.

Особенности монтажа в стену с керамической плиткой

Подготовка отверстия под розетку

Если установка производится на стену с дальнейшей облицовкой кафельной плиткой, требуется:

• сделать разметку заранее;
• просверлить отверстия с запасом около 7 мм, чтобы деталь немного выступала над поверхностью;
• поставить «стаканчики» по уровню стены на клей слоем 2-3 мм и прикрутить розетки шурупами.

Специалисты отмечают, что на плитке подрозетники лучше монтировать без привязки к раскладке покрытия. Монтажный короб можно расположить по центру кафеля, на стыке рядов по горизонтали или вертикали, на стыке 4-х элементов.

Если необходимо поменять подрозетник, а плитка уже есть, проделывают следующее:

• аккуратно вырезать отверстие на стене;
• проделать отверстия коронкой;
• наклеить кусочки плитки;
• поставить «подстаканник».

Самый простой вариант – менять элементы или ставить новые на этапе отделки.

Подрозетник выскочил из стены

Фиксирующий раствор рассыпался, что привело к выпадению подрозетника

Случается такое, что установочный стакан выпадает из панели. Это происходит по следующим причинам:

• Старая конструкция проводки и давно проведенный ремонт. Вполне вероятно, что фиксирующий раствор просто рассыпался под обоями или другой отделкой.
• Неправильно взятые пропорции воды и порошка для приготовления строительной смеси. В этом случае она недостаточно крепко держит стакан.

Чтобы исправить ситуацию, нужно оценить масштаб проблемы. Если гнездо под подрозетник деформировано сильно, его смещают в сторону и делают новое. Старую лунку замазывают штукатуркой. Установку нового стакана выполняют по приведённому выше алгоритму.

Если речь идет о неправильно приготовленном растворе, его полностью выбирают из гнезда. Готовят новую смесь и устанавливают подрозетник.

Подрозетники для деревянных домов

В деревянных домах в большинстве случаев используется электропроводка открытого типа, поэтому вместе с ней устанавливаются наружные розетки и выключатели, не требующие выполнения дополнительных работ и расходования материалов. Однако на некоторых объектах, например, сборно-щитовой конструкции, проводка может быть спрятана внутрь массива, и тогда обязательно понадобится специальный подрозетник для деревянных стен.

Довольно часто вся домашняя проводка укладывается в трубы. Предпочтение отдается металлу или гофре. Подобная прокладка может выполняться как открытым, так и скрытым способом.

Требования по обеспечению пожарной безопасности определяют, какие монтажные коробки следует использовать в деревянных строениях. Прежде всего, это железный подрозетник и другие аналогичные изделия из негорючих материалов. Использование таких элементов существенно уменьшает риск возникновения пожара по причине возгорания проводки.

Установка металлических подрозетников осуществляется по обычной схеме, предусмотренной для стандартных монтажных коробок. С учетом мягкой структуры древесины, эта процедура значительно облегчается и упрощается. Для этих целей применяется коронка для подрозетников по дереву, с помощью которых отверстия под коробки сверлятся с минимальными трудозатратами.

Существует более сложный вариант монтажа, при котором в древесину предварительно устанавливается специальный металлический стакан. Далее в него устанавливается подрозетник, изготовленный из любого материала. Пожарная безопасность в этом случае также обеспечивается на должном уровне, но данный способ считается более трудозатратным и экономически невыгодным.

Стандартные параметры коробки

Считается, что любой подрозетник имеет стандартные размеры. Здесь диаметр приравнивается к 68 мм, а его глубина — к 45 мм. Но мастеру нужно знать, что речь идет о внешних габаритах изделия. Внутреннее сечение коробки будет равно 65 мм, а внутренняя глубина — всего 40 мм.

Есть на рынке и более мелкие установочные детали. Их глубина приравнивается к 25 мм. В самых объемных подрозетникахпараметр может достигать 80 мм. При этом диаметр иногда меняется на 60 мм. Мелкая глубина подрозетников особенно кстати, если нужно установить две точки питания в одну тонкую стену с обеих ее сторон. Стандартные элементы здесь просто не войдут или будут выпирать над уровнем плоскости перегородки.

Под формирование посадочного гнезда в стене нужно брать коронку сечением 70 мм для перфоратора. Эти параметры позволяют свободно установить любой диаметр стандартного подрозетника с применением нужного количества фиксирующего раствора. У мастера остается по 0,5-1 см от окружности монтируемого элемента.

Размеры коробки под розетку квадратного типа равны 70х70 мм. Реже встречаются изделия с габаритами 60х60 мм.

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

• Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
• Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
• Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
• Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
• Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Разновидности и классификация

Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.

При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.

Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.

Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.

Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции. Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра. При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.

Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.

С чего начать

Перед тем, как приступить к работе, следует собрать коронку, сделав это внимательно и тщательно — сначала фиксируется само сверло, при помощи болтов, затем — резьбовая чаша. Среди основных требований к сборке — плотность, отсутствие несостыковок. Пренебрежение этими рекомендациями может привести к деформации чаши или даже сверлильного элемента. В худшем случае, человек, выполняющий работу, может получить серьезную травму.

Затем можно приступать к процессу сверления с использованием перфоратора. Альтернативой перфоратору может стать дрель ударного типа. Обычная дрель не подойдет. Предварительно следует нанести разметку, по которой будет удобно ориентироваться. Кроме того, для каждого из элементов оборудования есть соответствующие правила по установке. Вот ряд стандартов, которых в своей работе стараются придерживаться современные специалисты:

• В жилых помещениях — порядка 30 см от пола. Речь идет о евростандарте, и глубина подрозетника рассчитывается в соответствии с ним
• Кухня — порядка 100 см от столешницы
• Ванная комната со стиральной машиной — около метра от поверхности бытовой техники
• Выключатели проходного типа — около 90 см от линии пола.

Важно! Приведенные стандарты не являются строгими правилами. Речь идет о рекомендациях

Сдвоенный подрозетник для бетонных стен

С чего начинается электрофурнитура в доме

Консультант крупного магазина электротоваров «Аксиом Плюс» Сергей отмечает, что обычно клиенты начинают выбор с внешних характеристик, визуализируя, какие подойдут к интерьеру. Ощутимое влияние на выбор оказывает бюджет — от него зависит бренд, серия, материал рамок (пластик самый доступный и популярный; стекло, металл, дерево эксклюзивней и дороже).

Это логично, потому что предполагает конечный результат как базу, однако до красоты еще нужно дойти. Начинать придется с основы, а декоративные аспекты приложатся.

К моменту начала подбора у Вас должен быть план разводки. Исходя из него понятно, сколько розеток и выключателей предстоит купить и куда установить. Так, в стандартную квартиру при современном ремонте «после строителей» их потребуется установить не менее 50 штук.

Важно: не забудьте заранее спланировать не только расположение классических розеток, но и мультимедийных, интернет, ТВ, а также для терморегулятора. Тогда в конечном счете Вы получите цельную картину, идеальную визуально и функционально

Распланировали, посчитали? Теперь давайте выбирать.

Использование накладок на бревно

При выполнении электромонтажных работ в деревянных домах могут возникнуть определенные трудности, преимущественно из-за бревенчатых стен. Они имеют округлую поверхность, а какая-либо ровная базовая плоскость вообще отсутствует.

Современные производители нашли выход из подобных ситуаций, за счет использования специальных накладок, устанавливаемых на поверхности бревна.

Данная конструкция обладает несомненными преимуществами и пользуется широкой популярностью у электротехников:

• Все изделия этого типа выпускаются сериями, предназначенными для бревен с основными диаметрами 180, 200, 220, 240, 260, 280, 300 и 320 миллиметров. Благодаря широкой размерной линейке создается идеальное сопряжение конструкций практически во всех случаях монтажа.
• Накладки заранее оборудованы всеми необходимыми отверстиями для крепежа и технологических операций по дереву. Шляпки саморезов в дальнейшем полностью скрываются под установочным изделием.
• Благодаря красивым материалам, имитирующим натуральную древесину, накладки часто используются в качестве дополнительных декоративных элементов.
• Накладки изготавливаются из ясеня, обеспечивающего прочность и долговечность изделий в процессе эксплуатации.

Сборка подрозетников

Металлические, пластиковые подрозетники выпускаются многими производителями. Их выбор зависит от вида розеток, и определяет выбор деталей конструкции, необходимой для объединения элементов в блоки:

• Несъемные элементы в конструкции подрозетника — соединительные тоннели. Они есть в каждой модели оборудования. Это позволяет соединять в блоки коробки, при наличии такой необходимости. Минус у подрозетников такого типа один — те элементы соединения, которые не эксплуатируются, необходимо удалять, причем, делать это нужно механическим способом. А удалять их нужно по той причине, что они могут стать помехой в процессе установки блока либо отдельно взятой коробки
• Съемные элементы — они покупаются по отдельности, и могут стать неплохим вариантом в тех случаях, когда устанавливаются металлические подрозетники одинарного типа. Важный момент — необходимо с высокой точностью рассчитать число требуемых соединителей. Такие элементы можно использовать для установки провода, который проводится по блоку. Примечательно, что такую работу можно выполнять сразу же после того, как подрозетник будет установлен.

Установка подрозетника

Установка коробки на участке посадки, в случае со стенами сплошного типа, выполняется с применением смесей на основе гипса. Подойдет алебастр, другие подобные материалы. Работы должны выполняться поэтапно: перед их началом отверстие нужно как следует смочить, и только после этого можно переходить к нанесению заранее подготовленного раствора. Далее провода аккуратно выводятся сквозь подрозетник. Сам элемент устанавливается на одном уровне со стеной.

Остатки алебастровой смеси удаляются с поверхности стены. Далее необходимо дождаться полного высыхания смеси, и только после этого можно продолжать работу.

Металлический подрозетник для дерева

Диаметр подрозетника: размеры, глубина, межосевое расстояние

Содержание

• Устройство коронки для сверления бетона
• Как сделать отверстия под розетки в бетоне и кирпиче
• Необходимый инструмент
• Выбор варианта сверления
• Общие сведения о монтажных коробках: размеры и виды подрозетников
• Подрозетники конкретных производителей
• Разновидности коробок для розеток по способу установки
• Монтаж нового подрозетника в старый
• Монтаж коробки в бетонные и кирпичные стены
• Монтаж по стене с кафелем
• Установка блока подрозетников
• Подгоняем отверстие под размер подрозетника
• Приготовление гипсового раствора
• Установка и фиксация коробки
• Установка двойного подрозетника
• Монтаж на прочие поверхности
• Расположение провода в подрозетнике
• Частые ошибки при монтаже установочной коробки
• Заключение

Устройство коронки для сверления бетона

Коронка – это короткий кусок трубы, в края которой встроены режущие элементы из твёрдосплавного материала: обычные или с напылением.

Обратный конец коронки по бетону закрыт фланцем, в котором есть хвостовик для зажима в патроне перфоратора или ударной дрели и крепёжный узел для центрирующего сверла. Оно необходимо для фиксации инструмента в пробиваемом углублении. Без него отверстие сместится в сторону или получится под углом к поверхности стены. Центрирующее сверло изнашивается быстрее, чем коронка и требует периодической замены.

Режущие элементы изготавливаются из разных материалов. Выбор типа напайки зависит от материала стены, мощности инструмента, цены и других факторов.

Самые распространённые из них:

• Твёрдосплавные напайки. Наиболее распространённые из-за низкой цены. Самый подходящий материал для непрофессионалов, но выходят из строя при попадании на арматуру в железобетонных стенах и плохо подходят для бурения особо прочного бетона, например, в стенах ванных комнат панельных домов. Хорошо зарекомендовали себя при сверлении кирпичных стен;
• С карбидно-вольфрамовым напылением. Сверлят все материалы, в том числе кафельную плитку. Имеют хвостовик для зажима в патрон электродрели. Разрушаются при попадании на арматуру и другие металлические элементы;
• С алмазным напылением. Такое напыление из технических алмазов аналогично напылению на кругах для резки бетона. Алмазные коронки стоят дорого, но оправдывают свою цену при больших объёмах работ. Способны резать арматуру и работать в самых сложных условиях.

Совет. Не следует приобретать дешёвый инструмент низкого качества. Он выходит из строя через несколько дырок.

Размер коронки для розеток и выключателей

Все бытовые приборы устанавливаются в монтажные коробки, которым необходимо углубление диаметром 68 мм и глубиной 45 мм. При установке выключателей и розеток в одном ряду под общей декоративной панелью центры коробок находятся на расстоянии 71 мм.

Для прокладки труб, кабелей и других целей применяют коронки соответствующих размеров.

Как сделать отверстия под розетки в бетоне и кирпиче

Перед началом работ в коронке закрепляется болтами центрирующее сверло. Это победитовое сверло, предназначенное для использования в ударной дрели. После этого в коронку вкручивается хвостовик.

Важно! Все соединения должны быть зажаты, иначе инструмент может выйти из строя и даже травмировать работника.

Отверстие под розетку в бетоне выполняется только перфоратором – в ударной дрели недостаточно мощности удара для проделывания отверстий в бетонных стенах. Мощности ударной дрели достаточно только для кирпичных и гипсокартонных перегородок.

Перед тем, как просверлить отверстие, на стене отмечается центр дырки. В эту метку устанавливается центральное сверло, и начинается сверление. Режим работы электроинструмента при этом – “удар с вращением”.

Важно! Работать необходимо в защитных очках.

После завершения сверления инструмент вынимается из стены, а оставшийся материал выбивается. В бетоне для этого в перфоратор в режиме “удар без вращения” устанавливается пика или зубило, а в кирпиче – достаточно обычного зубила и молотка.

Важно! При работе коронка нагревается, поэтому после каждого сверления ей необходимо остыть.

Необходимый инструмент

Многие видели отверстия под розетки. А потому знают, что они бывают двух типов — либо круглой, либо прямоугольной формы. Естественно что для каждого вида отверстия используются разные инструменты, которые сейчас будут перечислены.

Для вырезания отверстия круглой формы прекрасно подойдут электрический лобзик и дрель. Правда, дрель нужна не обычная, а со специальными насадками, которые не будут скользить по плитке и сделают идеальный круг. Такая насадка прямо так и называется: «коронка для подразетника». Наиболее подходящим инструментом тут является дрель. Так же под такие цели подойдёт «балеринка».

Для вырезания отверстия прямоугольной формы также подойдут электрический лобзик и болгарка, так как с их помощью можно сделать отличное отверстие прямоугольной формы.

Выбор варианта сверления

Выбор, каким инструментом будет проходить сверление, зависит от нескольких факторов. Самый первый — есть ли подходящий электрический инструмент в наличии. Понятное дело что если его не будет, то и воспользоваться им не получиться. Второе — находится ли плитка на стене или нет. К примеру, электрическим лобзиком достаточно просто высверлить подходящие отверстие в плитке пока она не приклеена. Но если плитка уже на стене — лобзик практически бесполезен.

Также то, какой инструмент будет использован, зависит от того, какое отверстие нужно проделать в дыре. Если маленькое и круглое — вполне подойдёт и дрель с подходящей насадкой. Если нужна большая и квадратная — подойдёт либо электрический лобзик, либо болгарка.

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

• розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

• выключатели;
• регуляторы и панели управления для настройки электрических приборов;
• клеммные колодки;
• диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен.

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

• ДВП;
• фанера;
• ДСП;
• вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

1. Круглыми – изделия универсального назначения, самые востребованные.
2. Квадратными – отличаются большей вместительностью.
3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство.

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика.

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

1. Высота.
2. Ширина.
3. Глубина.
4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание!Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов.

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм.

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Если предполагается монтаж коммуникаций в полнотелых стенах, специалисты рекомендуют использовать метод замуровывания. Этот способ применим к помещениям, где перегородки выполнены из газобетона, кирпича, бетона, камня и других материалов с похожей структурой.

Поскольку полнотелые стены имеют довольно большую толщину, нет жестких ограничений на глубину подрозетников для бетона, их форму и конструкционное строение. Однако существует единый стандарт диаметра – 68 мм. Причем этот показатель не является требованием самого материала, как такового.

Бетонные панели для стен имеют общепринятые параметры. Они отливаются вместе с углублениями под монтаж розеток и каналами, куда укладывается силовой кабель. Существуют четкие строительные нормы по изготовлению стенных панелей из бетона, а заданный диаметр подрозетника уже является побочным продуктом этих правил. Для полнотелых стен обычно берут коробки глубиной в пределах 41-45 мм. Этого вполне достаточно для того, чтобы качественно установить любые разновидности розеток и выключателей.

Если не принимать во внимание несущие стены, толщина перегородок в комнате составляет 8-10 см минимум. Проектирование точек питания обычно осуществляется на одном уровне. Таким образом, розетки будут располагаться с обеих сторон стены. К тому же они буду питаться от одного силового кабеля. Это значит, что в сумме глубина обеих коробок не должна превышать 9 см, то есть не более 45 мм на каждую.

Подрозетники конкретных производителей

Каждый производитель немного варьирует размеры вокруг стандартных. Если проводится электрика конкретного бренда — то лучше использовать их же подрозетники.

Schneider Electric

Стандартный подрозетник Шнейдер Электрик диаметром 65 мм и глубиной 45 мм. Производится в России, достаточно доступный вариант.

Hegel

Ещё один русский производитель из Тамбова. Стандартный подрозетник Хегель достаточно крупный — диаметром 68 мм с глубиной 60 мм. Отлично подходит для переключателей и сложных диммеров.

LeGrand

Дорогие подрозетники Легранд французского производства — настоящие гиганты. Внешний диаметр 70 мм и глубина 65 мм. Однако, есть несколько типов подрозетников LeGrand, в том числе стандартные с диаметром 68 мм и двумя глубинами — на 40 и на 60 мм. Для установки групп они подходят лучше.

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов. Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж.

Стаканы могут устанавливаться в такие типы поверхностей:

• полнотелые стены;
• гипсокартонные перегородки;
• плинтуса.

Важно!Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Для разного материала стен подбирается соответствующий тип монтажной коробки.

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы.

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм.

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

1. С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
2. С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов.

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

1. Выключаем свет в щитке.
2. Проверяем отсутствие напряжения включением лампочки.
3. Снимаем крышку, выкручиваем розетку.
4. Отсоединяем провода.
5. Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Монтаж коробки в бетонные и кирпичные стены

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки  располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал.

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Нежелательно ставить розетку на стыке двух или четырех плиток. При формировании гнезда таким образом прочность керамики снижается. Плитки на стене могут треснуть.

Установка блока подрозетников

Для того, чтобы установить сразу блок подрозетников, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояние между центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой, диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. В одиночном они удаляются, чтоб занимать меньше пространства.

Подгоняем отверстие под размер подрозетника

После того, как отверстие готово, необходимо проверить, насколько правильно входит в него короб. Обычно диаметр подрозетника меньше коронки или выполненного другими инструментами проема, поэтому ширину редко приходится доводить, чего не сказать про глубину.

Отверстие должно быть выполнено таким, чтобы подрозетник утапливался в него на 5 миллиметров. Ведь вовнутрь отверстия будет закладываться паста для фиксации, также желательно оставить место для изгиба провода, поступающего в монтажный короб.

Для облегчения работы обычно с краев отверстия удаляют кромку ножом. Таким образом удастся подрозетник притопить в нишу с наружной юбкой, установив ровно по стене. Потом розетка будет установлена идеально, с максимальной фиксацией к стене (непритопленная юбка может стать причиной появления зазора рамки розетки в 1-2 миллиметра от стены).

Далее выполняют в верхней части отверстий небольшую штробу для заведения провода. Обычно штробы делают перфоратором и ударной битой либо обычным зубилом.

Провод аккуратно прокладывается после того, как на задней части подрозетника сделана прорезь ножом. Заведя провод сзади, можно устранить риск повреждения провода и облегчить процесс монтажа розетки.

После того, как все готово, нужно одеть короб на провод, надежно вставить в отверстие и убедиться, что он утоплен в стену на 3-4 миллиметра. Потом подрозетник достается, отверстие очищается от пыли и мусора, готовится гипсовый/алебастровый раствор и короб фиксируется внутри.

Приготовление гипсового раствора

В приготовлении пасты используют строительный/медицинский гипс, алебастр.

Этапы приготовления пасты:

• Сухой гипс насыпается в подготовленную (сухую и чистую) емкость.
• Постепенно в смесь вливается порционно вода, с постоянным перемешиванием до достижения сметанообразной густоты.
• Раствор нужно использовать быстро – буквально через несколько минут он начинает твердеть, а уже через 5-10 минут станет непригодным для работы.

Установка и фиксация коробки

Независимо от того, каковы глубина/диаметр, размер/габариты подрозетника для бетона, порядок действий в процессе монтажа практически всегда одинаков. Тут следует учитывать некоторые нюансы, заранее изучив конструкцию коробки и выполнив соответствующие отверстия.

Процесс монтажа подрозетника в бетон:

• Удаление острым ножом заглушки на задней части короба (отверстие для провода) по разметке, которую указывает производитель. В некоторых изделиях заглушку можно легко выдавить. Если нужно, отверстие увеличивают до нужного в соответствии с параметрами кабеля.
• Введение кабеля в подрозетник с запасом минимум в 2-3 миллиметра (для закладки слоя пасты, гарантирующей надежную фиксацию всей конструкции).
• Подгонка отверстия и подрозетника по размерам, очищение ниши от пыли, мусора.
• Смачивание поверхности отверстия водой, выжидание 3-5 минут, потом приготовление и закладка гипсового раствора шпателем.
• Плотная установка подрозетника в отверстие, закрепление установочной коробки на месте.
• Выжидание времени полного высыхания раствора, обработка зазоров, удаление излишков высохшей смеси внутри корпуса.

Установка двойного подрозетника

Если планируется монтировать две розетки в одной рамке, соответственно, устанавливают два подрозетника. Стыкуют их между собой с применением соединителя («бабочки»). Сбоку в коробах размещены специальные пазы, куда они вставляются. Так собирают ряды из 2-6 и более подрозетников.

Как смонтировать двойной подрозетник:

• Выполнить разметку: вымерять расстояние от пола, при помощи строительного уровня провести горизонтальную полосу на стене.
• Приложить к полосе соединенные уже между собой подрозетники, отметить центр каждого короба.
• С использованием любого метода выполнить отверстия в бетоне.
• Соединить отверстия между собой (для помещения соединителя подрозетников) – лучше всего прорезать болгаркой.
• Опустить в одну из ниш по штробе провод, провести его в один подрозетник, потом в другой так, как это делается при монтаже одного короба.

Единственная особенность в монтаже двух подрозетников – строгое выравнивание их по уровню (особенное внимание нужно обратить при фиксации гипсом). Чем больше подрозетников в ряду, тем труднее их выставить идеально.

Правильно подобранные и качественные, смонтированные по правилам подрозетники станут гарантией безопасной и долговечной эксплуатации электросети. Москва и регионы предлагают достаточно большой выбор изделий, поэтому найти идеальный вариант для конкретного помещения не составит труда.

Монтаж на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.

Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

• Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
• Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
• Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
• Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
• Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Правильно установленный подрозетник остается неподвижным в своем гнезде. Это обеспечивает дальнейшую полноценную фиксацию и точки питания.

Заключение

Несмотря на «зоопарк» производителей, в электрике уже сложились свои стандарты, и ошибиться с размерами подрозетников практически невозможно. Даже без купленной фурнитуры можно сверлить места для подрозетников по стандартным расстояниям и не беспокоиться о том, что что-то не уместится.

Источники

• https://amperof.ru/elektromontazh/rozetki/koronka-pod-rozetku-diametr.html
• https://zen.yandex.ru/media/id/5ab4028148c85e41dd2e2e68/kak-v-plitke-vyrezat-otverstie-pod-rozetku-5de405d6d4f07a00ac1bdb7d
• http://remoo.ru/elektrika/podrozetnik-diametr
• https://domovod.su/finishing/elektrika/razmery-podrozetnikov/
• https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/razmery-podrozetnikov.html
• https://StrojDvor.ru/elektrosnabzhenie/diametr-podrozetnika/
• https://1beton.info/maloetazhnoe/otdelka/podrozetniki-po-betonu

[свернуть]

Коробка монтажная для розеток и выключателей, подрозетник Леруа Мерлен

Содержание

• Выбор коробки для розеток и выключателей
• Установка коробки
• Установка в гипсокартонную стену
• Установка в деревянную стену
• Устройство коронки для сверления бетона
  • Размер коронки для розеток и выключателей
• Как сделать отверстия под розетки в бетоне и кирпиче
• Установка монтажных коробок в стенах
  • Как вырезать отверстие коронкой
  • Отверстие сверлом с твёрдосплавной напайкой
• Как сделать отверстие в плитке под розетку

Выбор коробки для розеток и выключателей

Чтобы произвести правильный подбор монтажной коробки (ее еще иногда называют подрозетником), необходимо точно знать:

• Материал, из которого изготовлена стена.
• Размер и форму отверстия под розетку или выключатель.
• Количество устанавливаемых розеток или выключателей.

Только после того как будет собрана вся необходимая информация, можно смело отправляться за приобретением новой коробки в ближайший магазин стройматериалов.
Для бетонных, деревянных и гипсокартонных стен приобретаются разные изделия. Деревянные дома, является наиболее пожароопасными объектами, поэтому в таких зданиях применяются только металлические коробки.
Надёжно закрепить пластмассовую деталь в гипсокартонной перегородке, можно только в то случае, если изделие имеет дополнительный элемент крепежа. Специальные «лапки», которые выдвигаются с обратной стороны листового материла, будут надёжно удерживать коробку внутри гипсокартонной стены.

Подрозетники для бетонных стен имеют самую простую конструкцию, бетон не является горючим материалом, поэтому при осуществлении монтажных работ применяются изделия из пластика.

Если осуществляется замена детали, то её размер имеет значение. В этом случае необходимо подобрать изделие равное по размеру ранее установленному подрозетнику. Если осуществляется замена круглой коробки, то на её место устанавливается аналогичная конструкция, если квадратная — то соответственно подрозетник должен быть такой же геометрической формы.

При установке нескольких элементов электроарматуры в ряд, намного удобнее использовать спаренные коробочные конструкции.

В некоторых случаях, возможна установка до пяти и более элементов электроарматуры в ряду, но наиболее часто используются модели с 2 и 3 соединёнными в ряд коробками.

Установка коробки

Если установка розетки или выключателя осуществляется на новом месте, то потребуется сделать отверстие, в которое будет установлена коробка. Для того чтобы сделать отверстие в бетонной стене понадобится зубило и молоток. Если есть «болгарка» и алмазный диск, то сначала можно вырезать контуры места установки монтажных коробок с помощью этого инструмента.

Если «болгарки» нет, и отверстие делается под один подрозетник, то задача усложняется. На стене, где планируется установка электротехнической арматуры, намечается контур отверстия. Для того чтобы произвести разметку достаточно приложить подрозетник большим диаметром к стене и обвести его маркером. Затем, по внутреннему диаметру намеченного круга, вырубается зубилом отверстие. Глубина выемки должна быть такого размера, чтобы коробка установочная для розеток полностью помещалась в сделанном отверстии.

Можно значительно ускорить выполнение этой работы при наличии перфоратора и специальной коронной насадки. В этом случае, достаточно знать диаметр коробки под розетку, чтобы подобрать коронку необходимого размера.

Этот показатель можно определить с помощью штангенциркуля, измерив внешний диаметр изделия. В большинстве случаев, коробка установочная под розетку имеет диаметр 60 мм. Иногда встречаются модели монтажных коробок для розеток, имеющие размер 68 мм. Чтобы установить изделие правильно, потребуется просверлить отверстие в стене с помощью коронки такого же диаметра. Если после того, как отверстие под коробку будет просверлено, надо выдолбить бетон, который остался внутри отверстия с помощью зубила и молотка. Глубина отверстия должна соответствовать длине монтажной коробки.

Когда отверстие будет готово, к нему подводится электрический кабель. Для осуществления скрытой проводки, кабель ведётся в штробе, которая предварительно вырубается в стене. Штроба ведётся от распределительной коробки или электрического щитка, к отверстию для установки подрозетника. В установочной коробке удаляется заглушка и подрозетник устанавливается в отверстие таким образом, чтобы место, где была удалена заглушка, было обращено в сторону штробы.

Затем гипсовым раствором заделывается щель между подрозетником и стеной. При установке коробки, необходимо следить, чтобы эта деталь не выступала за плоскость стены.

Установка в гипсокартонную стену

Установка подрозетника в гипсокартонную стену осуществляется аналогичным способом, но фиксация осуществляется без применения гипсового раствора. Вырезание отверстие для установки коробки, осуществляется коронкой соответствующего размера. Подрозетник должен быть куплен специальный, для монтажа в гипсокартон. У него есть специальный буртик, что бы он не провалился в отверстие в гипсокартоне, и специальные элементы крепежа. Подрозетник устанавливается в отверстие, и с помощью отвёртки производится равномерное затягивание болтов, которые осуществляют фиксацию коробки.

Если необходимо установить несколько подрозетников, то сверлится необходимое количество отверстий расположенных на одной горизонтально линии, при этом каждое отверстие должно быть расположено на равном расстоянии друг от друга.

Обычно, стандартный диаметр для этого вида деталей составляет 60 мм, но могут встречаться и модели с окружностью 68 мм.

Чтобы установить монтажные коробки меньшего размера и при отсутствии необходимой коронки, возможно, потребуется сделать отверстие острым ножом. Не все комплекты коронных насадок имеют инструмент такого диаметра. В этом случае делает разметка маркером и по кругу вырезается отверстие для подрозетника. Коробки под розетки для гипсокартона устанавливать следует осторожно, чтобы не повредить лист материала. Затягивание винтов крепления, также должно осуществляться с осторожностью.

Установка в деревянную стену

Коробка установочная для розеток, монтаж которой осуществляется в деревянном доме, изготавливается из тонкого металла, поэтому при монтаже скрытой проводки в дереве, необходимо использовать коронку немного меньшего диаметра, чем внешняя окружность детали.

Дерево при сверлении, может слегка выгорать, что сделает установку коробки под выключатели и розетки невозможной, по причине несовпадения диаметров отверстия и подрозетника.

Коробка для установки выключателей и розеток монтируется таким образом, чтобы обеспечить надёжное и безопасное размещение внутри этого приспособления, соответствующего элемента электротехнической арматуры.

Короткие замыкания, являются распространённой причиной пожаров, поэтому коробка под розетку размер которой уже известен, должна быть установлена только в такую конструкцию. Кроме безопасности следует не забывать и об эстетике. Установленная накладка под розетку сделает данный элемент более эстетичным, особенно в том случае, если стены покрыты бумажными обоями. Коробка установочная для розеток, является абсолютно необходимым элементом электроснабжения в доме, поэтому следует ответственно отнестись к её выбору и способу монтажа.

Соблюдение всех правил установки коробки, позволит уменьшить вероятность возникновения короткого замыкания проводов, что предохранит домовладение от возникновения пожара. Если в доме есть маленькие дети, то обязательно следует приобрести заглушки для розеток. Если устанавливается розетка в ванной комнате, то коробка для скрытой установки выключателей и розеток должна быть установлена в том месте, где отсутствует вероятность прямого попадания влаги на элементы электроарматуры.

Устройство коронки для сверления бетона

Коронка – это короткий кусок трубы, в края которой встроены режущие элементы из твёрдосплавного материала: обычные или с напылением.

Обратный конец коронки по бетону закрыт фланцем, в котором есть хвостовик для зажима в патроне перфоратора или ударной дрели и крепёжный узел для центрирующего сверла. Оно необходимо для фиксации инструмента в пробиваемом углублении. Без него отверстие сместится в сторону или получится под углом к поверхности стены. Центрирующее сверло изнашивается быстрее, чем коронка и требует периодической замены.

Устройство коронки

Режущие элементы изготавливаются из разных материалов. Выбор типа напайки зависит от материала стены, мощности инструмента, цены и других факторов. Самые распространённые из них:

• Твёрдосплавные напайки. Наиболее распространённые из-за низкой цены. Самый подходящий материал для непрофессионалов, но выходят из строя при попадании на арматуру в железобетонных стенах и плохо подходят для бурения особо прочного бетона, например, в стенах ванных комнат панельных домов. Хорошо зарекомендовали себя при сверлении кирпичных стен;
• С карбидно-вольфрамовым напылением. Сверлят все материалы, в том числе кафельную плитку. Имеют хвостовик для зажима в патрон электродрели. Разрушаются при попадании на арматуру и другие металлические элементы;
• С алмазным напылением. Такое напыление из технических алмазов аналогично напылению на кругах для резки бетона. Алмазные коронки стоят дорого, но оправдывают свою цену при больших объёмах работ. Способны резать арматуру и работать в самых сложных условиях.

Алмазная коронка

Совет. Не следует приобретать дешёвый инструмент низкого качества. Он выходит из строя через несколько дырок.

Размер коронки для розеток и выключателей

Все бытовые приборы устанавливаются в монтажные коробки, которым необходимо углубление диаметром 68 мм и глубиной 45 мм. При установке выключателей и розеток в одном ряду под общей декоративной панелью центры коробок находятся на расстоянии 71 мм.

Для прокладки труб, кабелей и других целей применяют коронки соответствующих размеров.

Выбор подрозетника

Как сделать отверстия под розетки в бетоне и кирпиче

Перед началом работ в коронке закрепляется болтами центрирующее сверло. Это победитовое сверло, предназначенное для использования в ударной дрели. После этого в коронку вкручивается хвостовик.

Важно! Все соединения должны быть зажаты, иначе инструмент может выйти из строя и даже травмировать работника.

Отверстие под розетку в бетоне выполняется только перфоратором – в ударной дрели недостаточно мощности удара для проделывания отверстий в бетонных стенах. Мощности ударной дрели достаточно только для кирпичных и гипсокартонных перегородок.

Перед тем, как просверлить отверстие, на стене отмечается центр дырки. В эту метку устанавливается центральное сверло, и начинается сверление. Режим работы электроинструмента при этом – «удар с вращением».

Важно! Работать необходимо в защитных очках.

После завершения сверления инструмент вынимается из стены, а оставшийся материал выбивается. В бетоне для этого в перфоратор в режиме «удар без вращения» устанавливается пика или зубило, а в кирпиче – достаточно обычного зубила и молотка.

Важно! При работе коронка нагревается, поэтому после каждого сверления ей необходимо остыть.

Установка монтажных коробок в стенах

Перед сверлением отверстий в стене их центры необходимо отметить маркером, цветным карандашом или мелом. При установке нескольких коробок в одном ряду при помощи уровня или отвеса проводится горизонтальная или вертикальная линия, соответственно. Расстояние между центрами коробок на ней – 71 мм. Вырезать дырку можно двумя способами: коронкой с напайками или сверлом.

Справка. Отверстия в гипсокартонных перегородках вырезаются не только коронкой, но и ножом, тонкой пилой и сверлом для дерева. Диаметр отверстия – 68 мм.

Как вырезать отверстие коронкой

Самый простой и быстрый способ – использовать коронку под розетку в бетоне диаметром 68 мм и перфоратор:

1. закрепить инструмент в перфораторе;
2. включить режим «удар+вращение»;
3. установить центрирующее сверло на отметку центра отверстия;
4. просверливаете стену на глубину подрозетника;
5. сменить инструмент на пику или зубило;
6. включить режим «только удар»;
7. выбить остатки материала из дырки;
8. при установке коробок в одном ряду вырезать штроборезом или вырубить перфоратором перегородки между ними;
9. вырезать в коробках отверстия для ввода кабелей;
10. зафиксировать коробки в отверстиях алебастром или шпаклёвкой.

Установка подрозетников

Внимание! В бетонных стенах целесообразно использовать только перфоратор, а в кирпичных и алебастровых – можно применить ударную дрель мощностью не менее 800Вт.

Отверстие сверлом с твёрдосплавной напайкой

При отсутствии специального инструмента углубление высверливается сверлом с твёрдосплавной напайкой:

1. к стене в месте установки прикладывается монтажная коробка и обводится по контуру карандашом или чертилкой;
2. по линии на глубину 55 мм сверлятся отверстия;
3. материал, оставшийся внутри отверстия, вырубается или высверливается;
4. в коробке вырезаются дырки для ввода кабеля, и она фиксируется в отверстии.

Важно! Если шпаклёвка закроет отверстия для кабеля и попадёт внутрь коробки, её следует удалить ДО полного высыхания.

Как сделать отверстие в плитке под розетку

Вырезать отверстие в кафельной плитке лучше до её приклеивания к стене, плотно прижав к подложенной под неё доске. Это делается по двум причинам:

• За наклеенной плиткой сложно проложить провод. Исключение составляют ситуации, когда розетка находится в верхнем ряду кафеля;
• Кафельная плитка хрупкая, поэтому сверление в ней возможно только дрелью в режиме «вращение без удара», а так сверлятся только гипсокартонные и алебастровые перегородки.

Поэтому необходимо точно разметить центры коробок в стене и в кафеле, учитывая зазоры между плитками. Кроме расчётов, можно поступить следующим образом:

1. начать сверлить плитку;
2. после появления сквозной дырки приложить кафель к месту установки;
3. сделать через него отметку на стене;
4. высверлить углубление для установки монтажной коробки;
5. закончить вырезать отверстие в плитке;
6. приклеить плитку к стене и установить монтажную коробку.

Или просто вырубить дырку большего диаметра, а зазоры заполнить шпаклёвкой.

Как сделать отверстие в плитке

Совет. Розетки и выключатели квадратные (двойные розетки прямоугольные), поэтому, если они находятся в углу плитки, можно сделать квадратный вырез углошлифовальной машинкой. Впоследствии он закроется декоративной крышкой.

Знание того, как правильно вырезать посадочное место под розетку и какой инструмент при этом использовать, необходимо при монтаже электропроводки.

11 типов электрических коробок и как их выбрать

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 27.05.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Иллюстрация: The Spruce / Джошуа Сон

Электрические коробки — это важные компоненты электрической системы вашего дома, которые закрывают проводные соединения для защиты от коротких замыканий. Но многих домашних мастеров такое разнообразие коробок сбивает с толку. Есть пластиковые и металлические ящики; ящики «новая работа» и «старая работа»; круглые, квадратные и восьмиугольные коробки; и ящики с грузоподъемностью для потолочных вентиляторов и тяжелых светильников.

Все наиболее часто используемые коробки для проектов домашней электропроводки доступны в домашних центрах и крупных хозяйственных магазинах, и важно знать различия, чтобы купить правильную коробку для каждой работы.

Здесь мы рассмотрим различные типы электрических коробок, которые вам нужно знать, чтобы безопасно установить правильные модели в вашем доме.

Лучшие умные выключатели для высокотехнологичного дома

• 01 из 11

  Металлические и пластиковые электрические коробки

  Ель / Марго Кавин

  • Подходит для: Кабель в металлической оболочке или металлический кабелепровод (металлические коробки), Romex или неметаллические кабели (пластиковые коробки)

  Большинство электрических коробок изготавливаются из металла или пластика: металлические коробки обычно изготавливаются из стали, а пластиковые — из ПВХ или стекловолокна. Всепогодные металлические ящики для наружного использования обычно изготавливаются из алюминия.

  Если вы используете металлический кабелепровод для прокладки проводки к распределительной коробке, то требуется металлическая коробка — как для закрепления кабелепровода, так и потому, что кабелепровод и металлическая коробка могут использоваться для заземления системы. Металлические ящики более прочные, пожаробезопасные и безопасные.

  Пластиковые коробки обычно дешевле по цене и имеют встроенные зажимы для проводов. Если вы используете неметаллический кабель, например, типа NM-B (кабель с неметаллической оболочкой), вы можете использовать либо пластиковые, либо металлические коробки, если кабель закреплен в коробке с помощью соответствующего кабельного зажима. . Современные системы электропроводки с кабелем NM-B обычно включают заземляющий провод внутри кабеля, поэтому коробка не является частью системы заземления (однако металлические коробки должны быть подключены к заземлению системы, как правило, с помощью короткого провода, называемого 9).0055 косичка ).

  Нажмите «Играть», чтобы узнать о металлических и пластиковых электрических коробках

  Когда использовать пластиковую или металлическую электрическую коробку

• 02 из 11 стандартных прямоугольных коробок

  Ель / Марго Кавин

  • Подходит для: Одиночные выключатели и розетки

  Стандартные прямоугольные коробки, также известные как «одноместные» или «одноместные», обычно используются для одиночных выключателей светильников и розеток. Обычно они имеют размер 2 x 3 дюйма и глубину от 1 1/2 дюйма до 3 1/2 дюйма. Некоторые формы являются составными — со съемными сторонами, которые можно снять, чтобы коробки можно было соединить вместе, чтобы сформировать более крупные коробки для размещения двух, трех или более устройств рядом.

  Стандартные прямоугольные коробки бывают различных типов «новая работа» и «старая работа», и они могут быть металлическими или неметаллическими (металлические более долговечны). Некоторые типы имеют встроенные кабельные зажимы для крепления кабелей NM. Эти коробки могут варьироваться в цене, но большинство стандартных вариантов очень доступны.

• 03 из 11

  2-местные, 3-местные и 4-местные коробки

  Ель / Марго Кавин

  • Подходит для: Несколько электрических устройств в одном корпусе

  Как и стандартные прямоугольные коробки, сборные электрические коробки используются для размещения бытовых выключателей и электрических розеток, но они имеют большие размеры, так что два, три или четыре устройства могут быть установлены бок о бок. Как и другие коробки, они бывают разных конструкций «новая работа» и «старая работа», некоторые со встроенными кабельными зажимами.

  Тот же эффект можно создать, используя стандартные прямоугольные коробки с возможностью складывания, которая позволяет снимать боковые стороны, чтобы коробки можно было соединить вместе, чтобы сформировать большие коробки. Съемные электрические коробки чаще всего изготавливаются из прочной оцинкованной стали, однако в некоторых хозяйственных магазинах можно найти некоторые пластиковые защелкивающиеся варианты (иногда по несколько более высокой цене).

  Как превратить одинарную электрическую коробку в двойную или тройную коробку

• 04 из 11

  Электрические коробки с круглым поддоном

  Ель / Марго Кавин

  • Подходит для: Потолочные или настенные светильники весом менее 50 фунтов

  Варианты с круглым поддоном или «блинчиком» представляют собой неглубокие круглые коробки, которые чаще всего используются для потолочных или настенных светильников, вес которых не превышает 50 фунтов. Обычно они имеют глубину всего 1/2 дюйма или 3/4 дюйма и могут быть изготовлены из пластика или прочного металла (с аналогичными доступными ценами). Некоторые типы специальных металлических ящиков для поддонов можно использовать для установки потолочных вентиляторов, но не все ящики для поддонов можно использовать для этой цели.

  Важно, чтобы провода крепления можно было правильно подсоединить и установить в круглой поддонной коробке. Это неглубокие электрические коробки, в которых достаточно места только для установки двух или трех электрических соединений. Если нужно сделать больше проводных соединений, вам, вероятно, понадобится полноразмерная восьмиугольная или круглая электрическая коробка большего объема. Количество проводов в электрической коробке никогда не должно превышать ее безопасную вместимость.

• 05 из 11

  Восьмиугольные и круглые электрические коробки

  Ель / Марго Кавин

  • Подходит для: Потолочных или настенных светильников весом до 50 фунтов

  Восьмиугольные и круглые коробки стандартного размера глубже, чем круглые коробки, и они являются стандартной коробкой для потолочных или настенных светильников весом до 50 фунтов. Эти коробки имеют глубину от 1 1/2 до 3 дюймов и стоят примерно так же, как и варианты с круглыми лотками. В них гораздо больше места для проводки, чем в неглубоких круглых коробках, и их можно использовать в качестве распределительных коробок.

  Металлические коробки подходят для накладного монтажа с использованием металлического канала. Круглые пластиковые коробки часто имеют «уши» для крепления к поверхности стены или потолка в существующих или «старых» приложениях. Это позволяет вам прикрепить коробку к гипсокартону (или другому поверхностному материалу), а не прорезать большое отверстие в гипсокартоне, чтобы прикрепить коробку к каркасу.

• 06 из 11

  Электрическая коробка с потолочным вентилятором

  Ель / Марго Кавин

  • Подходит для: Потолочных вентиляторов или светильников весом до 75 фунтов

  Электрические коробки потолочных вентиляторов используются для вентиляторов или осветительных приборов весом до 75 фунтов, в зависимости от способа установки. Они бывают нескольких разных типов и размеров, включая «блинные» версии глубиной 1/2 дюйма и стандартные коробки глубиной 2 1/8 дюйма. Коробки для потолочных вентиляторов обычно круглые, но могут быть и восьмиугольными, и изготавливаются из металла или прочного пластика. Они часто немного дороже, чем другие электрические коробки, но многие доступные варианты можно найти в большинстве хозяйственных магазинов.

  Коробки можно крепить непосредственно (четырьмя винтами) к потолочной балке или деревянному брусу, или их можно прикрепить к регулируемым скобам, натянутым между потолочными балками.

  Совет

  Коробки для потолочных вентиляторов должны быть внесены в список UL для установки потолочных вентиляторов и иметь маркировку «Для использования с потолочными вентиляторами». Не используйте   стандартные круглые или восьмиугольные коробки для установки потолочных вентиляторов. Коробки потолочных вентиляторов требуют специального крепления, чтобы выдерживать динамическую нагрузку вращающегося вентилятора.


• 07 из 11 шт.

  4-дюймовая квадратная коробка

  Ель / Марго Кавин

  • Подходит для: Несколько проводников, проходящих в двух или более направлениях

  Квадратные коробки имеют стандартную глубину от 1 1/4 до 2 1/8 дюймов, но их квадратные углы дают им дополнительное внутреннее пространство, обеспечивая максимальный объем для нескольких проводников и разъемов. По этой причине 4-дюймовые квадратные коробки часто используются для прокладки нескольких проводников в двух или более направлениях.

  Они также широко используются в качестве распределительных коробок, для установки на потолках или стенах для поддержки осветительных приборов или для размещения выключателей или розеток при сочетании с соответствующими накладками. Как и другие типы электрических коробок, квадратные коробки могут быть изготовлены из металла или пластика, и их можно найти по низким ценам в большинстве хозяйственных магазинов.

• 08 из 11

  Распределительная коробка

  Ель / Марго Кавин

  • Подходит для: Ограждающие сращивания проводов

  Распределительная коробка — это не особый тип коробки, а скорее термин, используемый для описания любой стандартной электрической коробки, используемой для закрытия сростков проводов. Стандартная коробка, используемая для соединений, представляет собой 4-дюймовую квадратную коробку (из металла или прочного пластика), в которой достаточно места для соединения нескольких проводов или кабелей, но для этого приложения могут использоваться и другие типы коробок. Стоимость варьируется в зависимости от выбранного типа распределительной коробки.

  Совет

  Важно устанавливать распределительные коробки там, где они всегда доступны; никогда не устанавливайте распределительную коробку в скрытом пространстве на стене или потолке, где к ней нельзя будет получить доступ в будущем. Распределительные коробки также должны быть закрыты сплошными крышками без отверстий.

• 09 из 11

  Крышки электрических коробок

  Ель / Марго Кавин

  • Подходит для: Для защиты различных типов электрических коробок

  Крышки электрических коробок используются для закрытия передней части коробки и требуются в соответствии с нормами; оставлять открытую электрическую коробку небезопасно и, как правило, незаконно. Крышки бывают самых разных размеров, форм и материалов, чтобы соответствовать разным типам коробок (которые могут различаться по цене, но, как правило, дешевле, чем сама коробка).

  Сплошные или «пустые» крышки не имеют отверстий и обычно используются с распределительными коробками или для закрытия неиспользуемых коробок. Крышки для 4-дюймовых квадратных коробок могут иметь специальные вырезы для размещения выключателей или розеток. Обычно они включают приподнятую центральную область, которая расширяет коробку, поэтому отверстие для выключателя или розетки будет на одном уровне с открытой поверхностью гипсокартона или другой отделкой стены или потолка.

• 10 из 11

  Наружная электрическая коробка

  Ель / Марго Кавин

  • Подходит для: Наружное электроснабжение

  Всепогодные наружные коробки представляют собой герметичные корпуса, предназначенные для монтажа на поверхности наружных стен, свесов крыш, настилов и других конструкций. Применяются для установки уличных розеток и светильников. Уличные ящики должны иметь наружную крышку или приспособление, рассчитанное на влажные или мокрые места, в зависимости от применения.

  Пластиковые наружные ящики обычно изготавливаются из ударопрочного ПВХ, а металлические наружные ящики обычно изготавливаются из алюминия, а не из стали. Цены на специальные варианты могут быть выше, но большинство стандартных наружных коробок сопоставимы по стоимости с внутренними коробками.

  Всепогодные электрические коробки для наружного применения

• 11 из 11 шт.

  Удлинители коробок

  Ель / Марго Кавин

  • Подходит для: Увеличение вместимости ящиков и установка ящиков на одном уровне с поверхностью

  Удлинители коробок или удлинительные кольца бывают разных размеров и форм, чтобы соответствовать стандартным электрическим коробкам. Они предназначены для установки на переднюю часть электрических коробок, чтобы увеличить вместимость коробки или установить ее на одном уровне с гипсокартоном или другим поверхностным материалом.

  Удлинители коробок имеют форму коробок, для которых они предназначены, но без задней панели. Следует использовать металлические или пластиковые удлинители, соответствующие материалу вашей электрической коробки. Иногда они стоят немного дороже, чем настоящая коробка, хотя обычно они имеют низкую цену для большинства стандартных опций (специальные потребности могут увеличить стоимость).

Выбор электрической коробки

Несмотря на то, что существует множество электрических коробок на выбор, очень важно использовать каждую коробку по назначению. Например, круглые ящики для поддонов следует использовать только в том случае, если их вместимость достаточно велика для проводов, которые они должны укрывать, а потолочные вентиляторы или тяжелые осветительные приборы всегда следует устанавливать в ящиках, рассчитанных на вес прибора.

Если вы не уверены, какой тип электрической коробки вам нужен, полезно обратиться за советом к электрику или специалисту в местном хозяйственном магазине. В дополнение к выбору типа коробки, которая вам нужна, вы также должны определить, нужна ли вам электрическая коробка «старая работа» или «новая работа». Если вы заменяете существующую электрическую коробку, потребуется стиль «старой работы», чтобы прикрепить коробку к настенному покрытию (обычно к гипсокартону). При строительстве нового дома или пристройки можно использовать коробки для «новой работы», чтобы прикрепить их непосредственно к стойке.

Старые рабочие электрические коробки и новые рабочие электрические коробки

Основы электрических коробок, которые должны знать все домовладельцы

Как узнать, что купить, учитывая разнообразие различных электрических коробок, доступных в домашних центрах? Не волнуйтесь, это не так сложно. Мы сократим его примерно до дюжины блоков, чтобы охватить почти любую ситуацию.

1 / 11

Семейный мастер на все руки

Новая работа: 3 типа делают все

Если у вас есть открытые стены для реконструкции или пристройки, эти три коробки покроют около 99 процентов ваших потребностей.

1. 22-CU.-IN. 4-В. ROUND BOX для потолочных светильников, дымовых извещателей, детекторов угарного газа и настенных бра.
2. 22-куб.-в. ОДИНОЧНАЯ КОРОБКА для обычной розетки или выключателя.
3. 32-куб.-в. ДВОЙНАЯ КОРОБКА для двух выключателей вместе в одной коробке или для двух дуплексных розеток.

Предназначение распределительных коробок

Соединения проводов, где провода соединяются с розеткой, выключателем или другими проводами, должны находиться внутри распределительной коробки. И вот почему: Соединения являются слабым звеном в электрической системе. Если они будут повреждены, ослаблены или разорваны, вы останетесь без электричества или, что еще хуже, с пожаром. Электрические коробки просто предназначены для защиты уязвимых соединений.

Далее читайте: 8 наиболее распространенных нарушений национального электротехнического кодекса, которые совершают домашние мастера.

2 / 11

Семейный мастер на все руки

Материал коробки

Внутренние неметаллические коробки обычно изготавливаются из пластика или стекловолокна. Дешевые ящики из ПВХ, подобные показанному справа, прекрасно работают, но они могут двигаться или деформироваться в деревянном каркасе по мере высыхания стоек. Я предпочитаю тратить дополнительные 20 центов за коробку на ящики из прочного термореактивного пластика или стекловолокна. В отличие от ящиков из ПВХ, они очень прочные и сохраняют свою форму.

Размер коробки

Для проводов, розеток и выключателей требуется достаточно места. Переполненные коробки могут повредить провода, что может привести к пожару или поражению электрическим током. Вы можете использовать таблицу ниже, чтобы рассчитать необходимый размер коробки. Сложите числа соответствующих компонентов в поле, чтобы узнать, сколько кубических дюймов вам понадобится. В большинстве случаев я пропускаю математику и просто покупаю коробку самого большого объема в нужном мне стиле. Я никогда не расстраивался из-за того, что у меня была слишком большая коробка.

3 / 11

Семейный мастер на все руки

Коробки для потолочных вентиляторов

Если вы подвешиваете потолочный вентилятор, вам понадобится коробка, выдерживающая дополнительный вес. Эти коробки для потолочных лопастных вентиляторов продаются в виде комплектов с широким спектром вариантов монтажа для новой и старой работы (определение приведено ниже). Коробки, которые являются единственной опорой вентилятора, должны быть рассчитаны на нагрузку до 70 фунтов. Если вентилятор поддерживается независимо от коробки, вы можете использовать коробку общего назначения.

Низковольтное наружное освещение

4 / 11

Семейный мастер на все руки

Регулируемые ящики

Если вы знаете, что будете укладывать керамическую плитку, деревянные панели или обшивку, купите регулируемые ящики. Они крепятся к элементам каркаса, как и любая другая коробка;

достаточно повернуть винт, чтобы отрегулировать глубину заподлицо с обработкой стены. Регулировочный винт доступен даже после обработки стены.

Подключение вилки: замена вилки и переподключение электроники

5 / 11

Семейный мастер на все руки

Коробки для наружного поверхностного монтажа

Коробки для наружного поверхностного монтажа — часто формованные из ПВХ — имеют втулки с резьбой или приклеены и используются с электрическими кабелепроводами из ПВХ. Мне нравятся литые алюминиевые коробки для наружных работ. Они очень прочные и атмосферостойкие. Они часто поставляются в виде комплекта, включающего розетку прерывателя цепи замыкания на землю (GFCI) и атмосферостойкую крышку, или в виде комплекта освещения с прокладками и патронами для прожекторов.

12 советов по упрощению домашней электропроводки

6 / 11

Семейный мастер на все руки

Коробки для поверхностного монтажа

На бетонных или блочных стенах лучше всего подходят коробки для поверхностного монтажа и кабелепроводы. Эти ящики могут быть пластиковыми или металлическими. Поскольку они открыты, их необходимо установить идеально вертикально и ровно. Они также требуют кабелепровода для защиты проводов.

Как выполнить черновую электропроводку

7 / 11

Семейный мастер на все руки

Коробки для поддонов

Четырехдюймовые круглые коробки для поддонов (сокращение от «блин») пригодятся, если потолочная балка находится именно там, где вам нужно установить светильник в столовой. Вырезание выемки в потолочной балке ослабило бы ее. Ящики для сковородок имеют глубину всего 1/2 дюйма и объем всего 6 куб. дюймов, но в них безопасно разместятся три провода, необходимые для вашего светильника. Плюс: ознакомьтесь с 10 лучшими инструментами для самостоятельной электромонтажной работы

8 / 11

Семейный мастер на все руки

Уплотнительные коробки

Энергетические кодовые коробки предназначены для изолированных стен и потолков. Обычно они имеют литой фланец с пенопластовой прокладкой, а также кабельные вводы с пенопластовым покрытием. Это помогает создать воздухонепроницаемое уплотнение для защиты от сквозняков. Мне нравится герметизировать фланец коробки прямо до пароизоляции.

13 вещей, которые ваш электрик хочет, чтобы вы знали

9 / 11

Семейный мастер на все руки

Металлические ящики

Вы можете подключить весь дом, используя только неметаллические коробки, но металлические коробки все же пригодятся в определенных ситуациях. Они чрезвычайно прочны и хорошо работают там, где вам нужно много места в коробке, например, для розетки сварочного аппарата в вашей мастерской или для концентратора, где встречаются несколько кабелей. Как и в случае с неметаллическими коробками, возьмите большие, площадью 4 квадратных дюйма и глубиной 2–1/8 дюйма. Вы найдете варианты крышек для большинства конфигураций выключателей и розеток, а также грязевых колец.

10 тихих признаков того, что в вашем доме серьезные проблемы с электричеством

10 / 11

Семейный мастер на все руки

«Старые рабочие» коробки

Старые рабочие коробки (или «реконструкции») предназначены для стен, покрытых гипсокартоном или другим материалом. Их не нужно крепить к шпильке, поэтому вы можете установить их где угодно. Есть несколько типов. Показанный имеет откидные выступы, которые прижимают фланцы коробки к гипсокартону. Используя лицевую сторону коробки в качестве шаблона для маркировки, вы получите хорошую, плотную посадку.

8 наиболее распространенных нарушений национального электротехнического кодекса, которые делают домашние мастера

11 / 11

Семейный мастер на все руки

Низковольтные кронштейны

В отличие от прежних дней, когда дома были с одной или двумя телефонными розетками, сегодня у нас гораздо больше низковольтной проводки для компьютеров, кабельного телевидения, домашних развлекательных систем, а также домашней аудиосистемы, системы безопасности и контроля температуры. Системы контроля. Сэкономьте время и деньги, установив низковольтные кронштейны вместо электрических коробок. Низковольтная проводка не обязательно нуждается в закрытой коробке. На самом деле, вам часто не нужна закрытая коробка, потому что может потребоваться резкий изгиб проводов, что снижает производительность некоторых кабелей.

Демистификация домашней проводки: основы электрических кабелей, которые вам нужно знать

Первоначально опубликовано: 05 июня 2019 г.

Брэд Холден

Брэд Холден, помощник редактора The Family Handyman, занимается изготовлением шкафов и мебели уже 30 лет. За это время он проглотил столько щепок и проглотил столько опилок, что практически сделан из дерева.

Правильный размер электрической коробки

---

Главная > Электрические коробки

---

Национальный электротехнический кодекс ограничивает количество проводников, разрешенных в одной электрической коробке.

Допустимое количество проводников определяется размером коробки и размером проводников. Каждый проводник, который заканчивается или сращивается внутри коробки, считается один раз, и каждый проводник, который проходит через коробку без сращивания или соединения, считается один раз.

Размер ящика определяется его объемом, объем ящика находится по этой формуле. Высота х ширина х длина = общее количество кубических дюймов или объем коробки. На некоторых коробках указан объем, а на других нет. На новых неметаллических коробках должен быть указан объем, тогда как на большинстве металлических коробок этого не делается.

Минимальный объем, необходимый для одного проводника, следующий:
18 г — 1,50 кубических дюйма на проводник.
16 г — 1,75 куб. дюйма на проводник.

14 г — 2,00 кубических дюйма на проводник.
12 г — 2,25 кубических дюйма на проводник.
10 г — 2,50 куб. дюйма на проводник.
8g — 3,00 кубических дюйма на проводник.
6g — 5,00 кубических дюймов на проводник. Примечание: Помните, что это одинарные проводники, ромекс 12/2 имеет 3 одиночных проводника.

Стандартные металлические электрические коробки.

Размер коробки

Том

Максимальное количество проводников

5

5

Круглый/восьмиугольный	Объем	18 г	16 г	14 г	12 г	10 г	8 г	6
4 x 1 1/4	12,5	8	7	6	5	5	5	2
4 x 1	15,5	10	8	7	6	6	5
4 x 2 1/8	21,5	14	12	10	9	8	7	4

26 г 4 7

Квадратные коробки	Объем	18 г	16 г	14 г	12 г	10 г	8 г
4 x 1	18,0	12	10	9	8	7	6	3
4 x 1	21,0	14	12	10	9	8	1
4 x 2 1/8	30,3	20	17	15	13	12	10	6
4 11/16 x 1	25,5	17	14	12	11	10	8	10	8	10	8	.
4 11/16 x 1	29,5	19	16	14	13	11	9	5
4 11/16 x 2 1/8	42.0	28	24	21	18	16		14951	.

5

2

4 410425 4

Коробки для устройств	Объем	18 г	16 г	14 г	12 г	10 г	8 г	6 г
3 x 2 x 1	7,5	5	4	3	3	3
3 x 2 x 2	10,0	6	5	5	4	4	3	2
3 x 2 x 2	10,5	7	6	5	4	4 5	3
3 x 2 x 2	12,5	8	7	6	5	5	2
3 x 2 x 2	14,0	9	8	7	6	2 5	4
3 x 2 x 3	18. 0	12	10	9	8	7	6	3
4 x 2 1/8 x 1	10.3	6	5	5	4	4	3	4	3	4	3	4	3	4	3	4	3
4 x 2 1/8 x 1 7/8	13,0	8	7	6	5	5	4		5	4		5	4		5	4		5	4
4 х 2 1/8 х 2 1/8	14,5	9	8	7	6	5	4	2

Примечания, которые следует помнить при установке электрической коробки:

1) Помните, что вам необходимо правильно заземлить металлическую коробку с помощью зеленого винта заземления.

2) Используйте разъем romex подходящего размера для ввода кабелей в коробку.

3) Во влажных или влажных местах потребуется атмосферостойкий бокс, соответствующий требованиям.

4) Правильно закрепить коробку заподлицо с готовой поверхностью.

5) Если коробка будет использоваться для тяжелого осветительного прибора, убедитесь, что коробка рассчитана на вес светильника.

6) Если коробка предназначена для потолочного вентилятора, она должна быть рассчитана на потолочный вентилятор.

Связанные ресурсы:

Справочник национальных электротехнических норм и правил

Национальная электротехническая кодовая книга

Изменения иллюстрированного кода Сталлкапа

Полное руководство по домашней проводке (серия полных руководств Black and Decker)

Упрощенная проводка

Руководство по использованию Национального электротехнического кодекса

Профессиональный справочник по реконструкции и ремонту жилых помещений

Поделитесь этой информацией с другом

Отказ от ответственности: Вы понимаете, что несете личную ответственность за свою электропроводку, и что ваша проводка должна соответствовать Национальному электротехническому кодексу. Предоставленная информация является общим советом по установке. Мы не претендуем на полноту или точность информации, поскольку она может относиться к бесконечному количеству полевых условий. Лицо или лица, использующие эту информацию, обязаны проконсультироваться со всеми заинтересованными сторонами, владельцами, местными властями и т. д. перед выполнением установки. Пользователи этой информации соглашаются оградить Wireityourself.com или любого из ее агентов от любых обязательств, связанных с использованием этой информации. Вы также соглашаетесь с условиями, изложенными в наших условиях.

---

Вернуться к началу >   Электропроводка Главная > Электрические коробки

---

Copyright Wireityourself.com, — Все права защищены.

Как правильно выбрать электрическую коробку

При реконструкции кухни, чердака, подвала или другого помещения в вашем доме вам, возможно, придется добавить электрические провода в электрическую коробку. Существует ограничение на количество проводов, которые вы можете безопасно поместить в электрическую коробку определенного размера. Кроме того, чем больше проводов вы поместите в электрическую коробку, тем выше вероятность ошибок при подключении.

Рис. 1. Стандартные устройства считаются за 1 ремешок.

К электрическим шкафам применяются следующие правила:

• Для каждого сечения провода требуется определенное количество кубических дюймов доступного пространства в электрической коробке. В таблице 1 приведены кубические дюймы, необходимые для каждого стандартного сечения проводов в жилых домах.

Таблица 1 Калибр проволоки / кубические дюймы
Калибр проволоки	Кубические дюймы
18	1,50
16	1,75
14	2,00
12	2,25
10	2,5
8	3
6	5

Рисунок 2.

Розетка для электрической плиты будет считаться двумя ремнями.

• Если в электрическом шкафу также будет размещен выключатель или розетка, необходимо предусмотреть место для используемого устройства. Свободное пространство для выключателя или розетки зависит от размера устройства. Используемый термин называется ремешок . Количество ремешков зависит от размера устройства — площади, которую оно покрывает.

С точки зрения непрофессионала, индивидуальный ремешок имеет размер стандартного выключателя или розетки, как показано на рис. 1. Таким образом, если устанавливаемое вами устройство занимает место двух стандартных выключателей и/или розеток, оно будет считаться два ремня, как показано на рис. 2.

Каждая перемычка , которая будет крепиться к электрической коробке, эквивалентна двум самым большим проводникам, входящим или выходящим из электрической коробки, даже если самые большие проводники не подключены к электрическому устройству, которое также установлено в этой электрической коробке.

Рисунок 3. Металлическая электрическая коробка с кабельными зажимами

• Если электрическая коробка имеет внутренние зажимные механизмы, как показано на Рисунке 3, для удержания электрического провода в нужном положении, зажимные механизмы занимают место внутри электрической коробки и, следовательно, должны иметь запас места. Один или два внутренних зажима в электрической коробке эквивалентны одному из самых больших проводников, входящих или выходящих из электрической коробки.
• Пигтейлы, которые начинаются внутри распределительной коробки и не выходят из нее, как показано на рис. 4, не учитываются.

Рисунок 4. Проводники с косичками

• Несколько заземляющих проводов считаются одним проводником. Его необходимо рассчитать как самый большой заземляющий провод, который входит в электрическую коробку. Например, у вас есть два провода заземления 14 калибра и один провод заземления 12 калибра в электрической коробке. При расчете доступного пространства вы должны учесть один провод 12 калибра для всех трех заземляющих проводов.
• Учитывается каждый провод. Провод, который входит в электрическую коробку и соединяется с другим проводом внутри электрической коробки, который затем выходит из коробки, считается двумя проводами для расчета распределения пространства, как показано на рисунке 4. Гайки, используемые для соединения проводов, не учитываются. в расчете площади.

Таблица 2 кубических дюймов электрических коробок общего размера
Тип	Размер в дюймах	Кубические дюймы
Октагон	4 x 1 1/2	15,5
	4 x 2 1/8	21,5
Квадрат	4 x 1 1/4	18
	4 x 1 1/2	21
	4 x 2 1/8	30,3
	4 11/16 x 1 1/2	29,5
	4 11/16 x 2 1/8	42
Ручная коробка	4 х 2 1/8 х 1 1/2	10,3
	4 х 2 1/8 х 2 1/8	14,5
Коробка для устройств	3 х 2 х 1 1/2	7,5
	3 х 2 х 2	10
	3 х 2 х 2 1/4	10,5
	3 х 2 х 2 1/2	12,5
	3 х 2 х 2 3/4	14
	3 х 2 х 3 1/2	18



2-клавишная распределительная/розеточная коробка; Глубина 2-3/4 дюйма, термореактивное стекловолокно

Основной контент начинается здесь

Allied Molded Products

MFR: Allied Molded Products

№ MFR: 9312-EWK

UPC: 0853392

Артикул №: 147912

Allied Molded Products

MFR #: 9312-EWK

UPC: 0853392

Артикул #: 147912

Наличие

Местоположение	Доступное количество
РАСПРЕДЕЛИТЕЛЬСКИЙ ЦЕНТР ДЕ-МОЙН	253
РАЧИНСКИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР	0

8,1939 долларов США каждый

Описание

28,0 Cu. В. Двухсекционная электрическая коробка для использования с кабелем в неметаллической оболочке — Отверстия для устройств с машинной резьбой, жесткая жесткая конструкция коробки, отсутствие деформации при высоких температурах, стойкость к разрушению при низких температурах — Старое жилое строительство Огнестойкие стены 2 HR — Армированный стекловолокном полиэстер — термореактивная коробка — Размер: Г=2 3/4, Ш=4 1/8, В=3 1/4 — Крепление с помощью металлических кронштейнов/металлических проушин, сжимающих стену — Зажимы Speed ​​Klamp устанавливаются на заводе

Характеристики

• Размеры: ширина 4-1/8 дюйма x глубина 2-3/4 дюйма x высота 3-1/4 дюйма

Технические характеристики

Каталожный номер	9312-ЭВК
Производитель	Allied Molded Products
Марка	Allied Molded Products
Суббренд	ЯЩИК ИЗ СТЕКЛОВОЛОКНА
Страна происхождения	США
Сделано в США	Да
Заявка	Старое жилое строительство 2 HR огнестойкие стены
Кабельный ввод	Восемь заглушек «без инструментов» с 4-скоростными зажимами «K»
Строительство	Литье под давлением
Объем	28
Изоляция	Непроводящий неметаллический
Нокауты	Да
Материал	Полиэстер, армированный стекловолокном — термореактивный ящик
Крепление	Стена
Количество розеток	4
Специальные возможности	Отверстия для устройства с машинной резьбой, жесткая конструкция жесткого ящика, отсутствие деформации при высоких температурах, стойкость к разрушению при низких температурах
Стандарт	УЛ 514 С
УПК	0853392
Тип изделия	Двухблочная электрическая коробка для использования с кабелем в неметаллической оболочке
Размер	Г=2 3/4″, Ш=4 1/8″, В=3 1/4″

Требования NEC к размеру распределительных коробок

Последствия недостаточного размера распределительных коробок могут включать повреждение проводки, перегрев и даже возгорание электропроводки. Но вы не можете просто увеличить размер коробки «на всякий случай», потому что это тратит место и деньги. Коробка 10 × 10 × 4 для трех проводников 12 AWG предотвратит проблему недостаточного размера, но она также будет смехотворно большой. Итак, насколько маленький слишком маленький, и какой размер является адекватным?

Розетка обычно используется для крепления устройств и светильников и имеет определенное пространство (объем) для проводников, устройств и фитингов. Объем, занимаемый проводниками, приборами и арматурой в коробке, не должен превышать вместимости коробки.

Требования к размерам коробок и корпусов кабелепроводов, содержащих проводники 4 AWG и больше, приведены в гл. 314.28. Требования к размерам ограждений для смотровых колодцев приведены в гл. 314.30(А).

Коробки, содержащие проводники калибра 6 AWG и меньше, должны иметь утвержденные размеры, чтобы обеспечить свободное пространство для всех проводников, устройств и фитингов. Ни в коем случае объем ящика, рассчитанный в гл. 314.16(A), быть меньше требуемого объема, рассчитанного в гл. 314.16(В).

Проводники одинакового размера

Если все проводники в распределительной коробке имеют одинаковый размер (изоляция не имеет значения), можно использовать Таблицу 314.16(A) для определения:

(1) Количество проводников, разрешенное в распределительная коробка или

(2) Размер распределительной коробки, необходимый для данного количества проводников.

Рассмотрим следующий пример задачи: Какой размер квадратной выходной коробки 4 дюйма потребуется для трех проводников 12 AWG THW и шести проводников 12 AWG THHN? Быстрая проверка Таблицы 314.16(A) показывает, что квадратная коробка размером 4 дюйма × 1½ дюйма позволяет разместить девять проводников 12 AWG; тип изоляции не является фактором при расчете заполнения коробки.

Если в розетке есть выключатели, розетки, шпильки для светильников, зацепы для светильников, кабельные зажимы или заземляющие проводники оборудования (EGC), то вы должны сделать поправку на эти элементы в соответствии с гл. 314.16(В)(1)-(5). Эти элементы не отражены в таблице 314.16(A).

Объем коробки

Объем коробки — это общий объем ее собранных частей, включая гипсовые кольца, выступающие крышки и удлинительные кольца. В общий объем включаются только те части, объем которых указан в кубических дюймах [разд. 314.16(А)] или включены в Таблицу 314.16(А) ( Рис. 1 ).

Рассмотрим этот пример задачи. Каков общий объем выпускной коробки 4 × 4 × 1½ с удлинительным кольцом 4 × 4 × 1½ и крышкой объемом 7,50 куб. в.? ( Рис. 2 )

Объем выпускной коробки = 21 куб. дюймов

Объем удлинительного кольца = 21 куб. дюйм

Объем крышки = 7,50 куб. д.

Следовательно, общий объем собранных деталей = 21 + 21 + 7,50 = 49,50 куб. дюймов

Коробка с перегородками

Если коробка оснащена перегородками, объем распределяется между каждым из образовавшихся пространств. Считается, что каждый барьер, если не указан его объем, занимает ½ куб. в. если металл и 1 куб. дюйм, если неметаллический [Sec. 314.16(А)].

Заполнение коробки

Многие предметы, которые могут быть помещены в коробку, не учитываются при расчете заполнения. В Таблице 314.16(A) не рассматриваются выключатели, розетки, шпильки светильников, зацепы светильников, кабельные зажимы или EGC.

Канатная и кабельная арматура, включая контргайки и втулки, не учитываются при расчете заполнения коробки. Проводники, которые начинаются и заканчиваются внутри коробки, например косички, вообще не учитываются.

EGC и до четырех проводов 16 AWG и меньшего размера могут быть исключены из расчетов заполнения коробки, если они входят в коробку от куполообразного светильника или аналогичного навеса, такого как навес потолочного крыльчатого вентилятора [разд. 314.16(B)(1) Исключение].

Расчетные объемы проводников, определенные гл. 314.16(B)(1)–(B)(5) добавляются для определения общего объема проводников, устройств и фитингов:

(1) Проводники. Каждый неразорванный проводник, проходящий через коробку, и каждый проводник, оканчивающийся в коробке, считается одним объемом проводника в соответствии с Таблицей 314.16(B). Каждая петля или катушка из неразорванного проводника
, имеющая длину, по крайней мере, в два раза превышающую минимальную длину, требуемую (12 дюймов) для свободных проводников в гл. 300.14 считается двумя томами проводников.

(2) Кабельные зажимы. Согласно Таблице 314.16(B) один или несколько внутренних кабельных зажимов учитываются как объем одного проводника в зависимости от наибольшего проводника, входящего в коробку. Кабельные разъемы, у которых зажимной механизм находится вне коробки, не учитываются.

(3) Опорные фитинги. Каждая опора светильника или выступ светильника считается за один проводник в соответствии с таблицей 314.16(B) на основе самого большого проводника, входящего в коробку.

(4) Хомуты для устройств. Каждое одноганговое ярмо устройства (независимо от физического размера устройства) считается двумя объемами проводников, исходя из наибольшего проводника, который заканчивается на устройстве в соответствии с таблицей 314. 16(B). Каждое ярмо многоблочного устройства считается как два объема проводника для каждого банда, исходя из наибольшего проводника, который заканчивается на устройстве в соответствии с таблицей 314.16(B).

(5) ЭГК. Согласно Таблице 314.16(B) все EGC в коробке считаются одним проводником, исходя из наибольшего EGC, входящего в коробку. Изолированные EGC для розеток с изолированными заземляющими клеммами (изолированные заземляющие розетки) [Разд. 250.146(D)] считается как объем одного проводника в соответствии с таблицей 314.16(B).

Этапы определения размера распределительной коробки

Чтобы определить размер распределительной коробки, когда используются проводники разных размеров (изоляция не имеет значения), выполните следующие действия:

Шаг 1: Определите количество и размер эквивалентов проводников в коробке.

Этап 2: Определите объем эквивалентов проводника по таблице 314.16(B).

Шаг 3: Определите размеры коробки, используя Таблицу 314. 16(A).

Давайте решим пример задачи: Какова минимальная глубина 4 дюйма? квадратная розетка требуется для одного кабеля типа NM 14/3 с заземлением, который заканчивается на 3-позиционном переключателе, и одного кабеля типа NM 12/2 с заземлением, который заканчивается розеткой? Коробка имеет встроенные кабельные зажимы ( Рис. 3 ).

Шаг 1: Определите количество проводников каждого размера.

14/3 NM = три проводника 14 AWG

Всего переключателей = пять проводников 14 AWG

12/2 NM = два проводника 12 AWG

Кабельный зажим = один проводник 12 AWG EGC = один проводник 12 AWG

Всего = шесть проводников 12 AWG

Все EGC считаются одним проводником, исходя из самого большого EGC, входящего в коробку [Разд. 314.16(В)(5)].

Шаг 2: Определите объем проводников [Таблица 314.16(B)].

14 AWG, 2 куб. дюйм каждый

2 куб. дюйм × пять проводников = 10,00 куб. дюймов

12 AWG, 2,25 куб. дюйм каждый

2,25 куб. дюймов × шесть проводников = 13,50 куб. дюймов

Общий объем = 10,00 куб. д. + 13,50 куб. дюйм = 23,50 куб. дюймов

Шаг 3: Выберите выпускную коробку из Таблицы 314.16(A).

A 4 дюйма × 21/8 дюйма квадрат, 30,30 куб. дюйм. коробка соответствует минимальному куб. в. требования.

Попробуйте решить задачу с размером коробки: сколько проводников 14 AWG можно добавить к 4-дюймовому проводу? × 21/8 дюйма квадратная коробка с гипсовым кольцом 3,60 куб. д., если в коробке уже есть две розетки, пять проводников 12 AWG и один EGC 12 AWG?

Шаг 1: Определите количество и размер существующих проводников.

Две розетки (два хомута × два провода) = четыре провода 12 AWG. Добавьте это к пяти проводникам 12 AWG и одному EGC 12 AWG, чтобы получить в общей сложности 10 проводников 12 AWG.

Шаг 2: Определите объем существующих проводников [Таблица 314.16(B)].

Проводник 12 AWG = 2,25 куб. дюйм

Общий объем проводника = 10 проводов × 2,25 куб. дюйм = 22,50 куб. дюймов

Шаг 3: Определите место, оставшееся для дополнительных проводников 14 AWG.

В соответствии с таблицей 314.16(A), пространство для коробки = 30,30 куб. дюймов, а пространство для удлинительного кольца = 3,60 куб. дюймов

Общая площадь = 30,30 куб. дюйм + 3,60 куб. дюйм = 33,90 куб. д.

Следовательно, оставшееся свободное пространство = 33,90 куб. дюймов – 22,50 куб. дюйм = 11,40 куб. дюймов

Шаг 4: Определите допустимое количество проводов 14 AWG в свободном пространстве.

Добавлены проводники = 11,40 куб. д. ÷ 2 куб. дюйм = 5,70

Добавленные проводники = пять проводников (округление не применяется к заполнению коробки.)

Два метода

Если проводники имеют одинаковый размер, сложите их вместе и определите размер коробки, используя столбцы размера AWG Таблица 314.16(А). Однако, если коробка содержит проводники разных размеров, то используйте Таблицу 314.
