Какие стандартные размеры имеют розетки Legrand Valena. Как правильно выполнить монтаж одиночной розетки и блока розеток. На что обратить внимание при установке розеток на различные поверхности. Какие типичные ошибки допускают при монтаже розеток.

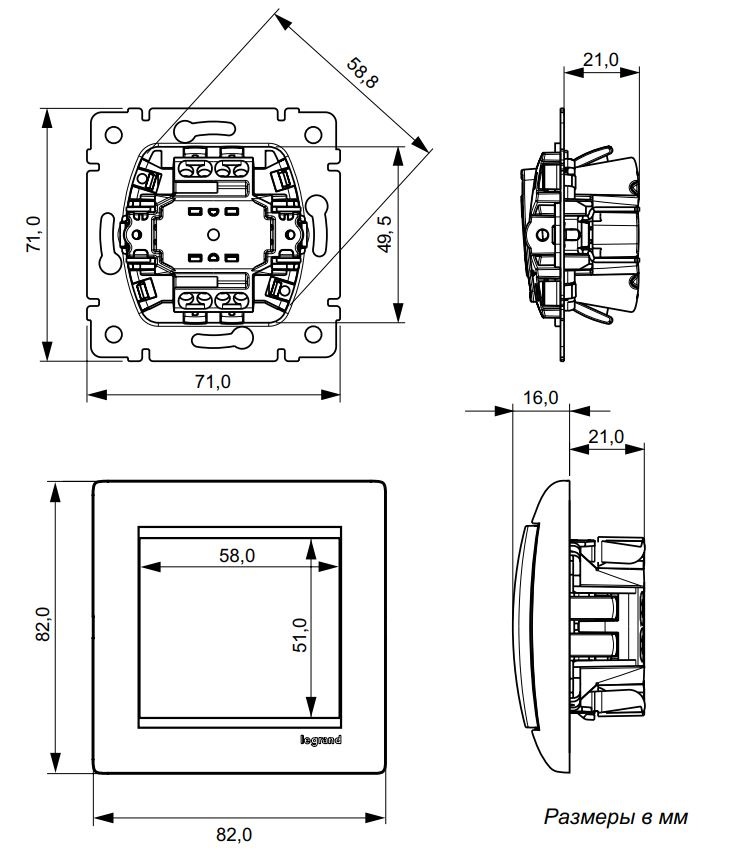

Стандартные размеры розеток Legrand Valena
Розетки Legrand Valena имеют следующие стандартные размеры:
- Диаметр подрозетника — 68 мм
- Глубина подрозетника — 45 мм
- Расстояние между центрами розеток при установке блоком — 71 мм
Эти размеры являются стандартными для большинства розеток и позволяют без проблем установить их в стандартные монтажные коробки.
Особенности монтажа одиночной розетки Legrand Valena
При монтаже одиночной розетки Legrand Valena необходимо выполнить следующие шаги:
- Отметить место установки розетки на стене с помощью уровня
- Просверлить отверстие диаметром 68 мм и глубиной 45 мм
- Установить подрозетник в отверстие, закрепив его распорными лапками
- Подключить провода к розетке, соблюдая полярность
- Закрепить розетку в подрозетнике с помощью винтов
- Установить декоративную рамку
Важно убедиться, что розетка установлена ровно и надежно закреплена в подрозетнике. Это обеспечит безопасность и долговечность эксплуатации.
Монтаж блока розеток Legrand Valena
При установке блока розеток Legrand Valena необходимо учитывать следующие особенности:
- Расстояние между центрами соседних розеток должно составлять 71 мм
- Для блока из 2 розеток потребуется отверстие размером 140×68 мм
- Для блока из 3 розеток — 210×68 мм
- Для блока из 4 розеток — 280×68 мм
Последовательность монтажа блока розеток:
- Разметить расположение блока на стене
- Вырезать отверстие нужного размера
- Установить подрозетники, соединив их между собой
- Подключить провода к розеткам
- Закрепить розетки в подрозетниках
- Установить общую декоративную рамку на блок
Установка розеток Legrand Valena на различные поверхности
Особенности монтажа розеток Legrand Valena зависят от типа поверхности:
Монтаж в гипсокартон:
- Использовать специальные подрозетники для гипсокартона
- Закреплять подрозетник с помощью распорных лапок
- Не требуется использование алебастра
Установка на деревянную поверхность:
- Вырезать отверстие с помощью фрезы
- Закрепить подрозетник саморезами
- Использовать рамку с уплотнителем для герметичности
Монтаж на кирпичную или бетонную стену:
- Высверлить отверстие с помощью коронки по бетону
- Закрепить подрозетник с помощью алебастра или монтажной пены
- Дождаться полного высыхания крепежного состава перед установкой розетки
Типичные ошибки при монтаже розеток Legrand Valena
При установке розеток Legrand Valena следует избегать следующих распространенных ошибок:
- Неправильный выбор глубины подрозетника — розетка будет выступать или утоплена
- Несоблюдение полярности при подключении проводов
- Недостаточная фиксация подрозетника в стене
- Перекос розетки относительно вертикали/горизонтали
- Повреждение проводки при зачистке изоляции
- Чрезмерное затягивание крепежных винтов
Соблюдение технологии монтажа и внимательность позволят избежать этих ошибок и обеспечить надежную и безопасную работу розеток.
Особенности розеток Legrand Valena для разных помещений
Розетки Legrand Valena имеют разные модификации для использования в различных помещениях:
Для ванной комнаты:
- Повышенный класс влагозащиты (IP44 и выше)
- Наличие защитных шторок
- Возможность установки УЗО
Для кухни:
- Усиленные контакты для подключения мощных приборов
- Наличие заземляющего контакта
- Возможность комплектации USB-разъемами
Для детской комнаты:
- Защитные шторки от детей
- Яркий дизайн
- Антибактериальное покрытие
Правильный выбор типа розетки для конкретного помещения обеспечит безопасность и удобство использования.
Инновационные функции розеток Legrand Valena
Современные розетки Legrand Valena могут обладать следующими инновационными функциями:
- Встроенные USB-порты для зарядки гаджетов
- Беспроводная зарядка смартфонов
- Светодиодная подсветка
- Управление через Wi-Fi или Bluetooth
- Встроенные таймеры и датчики движения
- Защита от перенапряжения и короткого замыкания
Эти функции делают розетки Legrand Valena более удобными и функциональными, отвечая современным требованиям пользователей.
Выбор дизайна розеток Legrand Valena
Розетки Legrand Valena доступны в различных дизайнерских решениях:
- Классический белый пластик
- Имитация металлических поверхностей (алюминий, бронза, золото)
- Глянцевые и матовые покрытия
- Стеклянные и деревянные панели
- Возможность нанесения рисунков и узоров
При выборе дизайна розеток важно учитывать общий стиль интерьера и сочетаемость с другими элементами электрофурнитуры в помещении.
диаметр, глубина, расстояние между центрами
Подрозетник представляет собой коробку для крепления в ней электрооборудования, в основном выпускается круглый, но также встречается и квадратный. Размеры стандартные, отклонение от нормы встречается редко. Он нужен для того, чтоб не повреждать стену каждый раз при замене, берет на себя функцию для жесткого скрепления элементов в плоскости.
ОГЛАВЛЕНИЕ
- Стандартные размеры подрозетников
- Монтаж одиночного подрозетника
- Монтаж нового подрозетника в старый
- Установка блока подрозетников
- Монтаж на прочие поверхности
- Расположение провода в подрозетнике
- Вывод
Стандартные размеры подрозетников
Обычный подрозетник имеет размер 68 мм на 45 мм, где 68 — диаметр, а 45 — его глубина. При установке блоком расстояние между центрами высверливаемых отверстий — 71 мм.
Стандартные размеры подрозетников
Монтаж одиночного подрозетника
Для того чтобы закрепить одну коробку в стене потребуется:
- Уровень,
- Карандаш, кисточка/пульверизатор, маленький шпатель,
- Зубило,
- Молоток,
- Дрель с круглой насадкой, имеющая диаметр 68 мм,
- Алебастр, вода.
Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.
Диаметр обода 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним просверливаем отверстия, смачивая насадку водой, чтобы она не перегревалась.
В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» переходы для монтажа блока подрозетников, они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.
Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.
После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.
После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.
Монтаж нового подрозетника в старый
Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.
Работы нужно совершать в следующем порядке:
- Выключаем свет в щитке.
- Проверяем отсутствие напряжения включением лампочки.
- Снимаем крышку, выкручиваем розетку.
- Отсоединяем провода.
- Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.
Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.
Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.
Установка блока подрозетников
Для того, чтобы установить сразу блок подрозетников, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.
Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.
Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояние между центрами было не менее 71 мм, это можно сделать и вручную, без обвода.
Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали.
На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой, диаметр которой 70-80 мм.
На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. В одиночном они удаляются, чтоб занимать меньше пространства.
Монтаж на прочие поверхности
В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.
Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.
Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.
Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.
Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.
Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.
Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.
При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.
При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.
Расположение провода в подрозетнике
Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.
Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.
Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.
Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.
Вывод
Самостоятельный монтаж подрозетника возможен, для этого достаточно лишь следовать общеизвестным стандартам и правилам, бережно относиться к проводам. Самое главное не забывать про технику безопасности, и обязательно, без наличия специальных инструментов не проверять отсутствие электрического тока включением лампочки в помещении.
расположение, высота от столешницы, как установить, ошибки монтажа
Какой должна быть современная кухня для хозяйки? Эргономика рабочего пространства, стилевая концепция интерьера, цветовое исполнение, механизмы подвижных частей, фактура материалов — все это определяет комфорт нахождения людей в помещении. Дизайнеры совершенствуют свои навыки в проектировании кухонных интерьеров с использованием последних технических новинок и мировых трендов, чтобы поражать воображение покупателей.
Какой бы не был дизайн-проект кухни, а обойтись без электроточек невозможно. Наличие 220V требуют: чайники, кофемашины, микроволновки и электроприборы, которые питаются от сети или периодически нуждаются в зарядке аккумулятора: телефонов и планшетов.
Чтобы определить необходимое количество розеток для кухни, нужно посчитать количество потребителей и прибавить запас в несколько дополнительных разъемов 220V.
Кухонную бытовую технику разделяют на стационарную и нестационарную. Стационарной считается техника с постоянным местом стоянки, например, плита, холодильник, микроволновка или чайник – кухонные помощники, которые используются каждый день.
Нестационарная техника – это используемая периодически, а большую часть времени хранящаяся в шкафу, к примеру, кухонный комбайн или мясорубка.
ВАЖНО! На кухонной столешнице постоянно располагаются: чайник, кофеварка, тостер и мультиварка (выбраны для примера) – для каждого из них нужна отдельная розетка, а для временно используемых приборов достаточно одной или двух дополнительных электроточек, вряд ли кто-то одновременно будет пользоваться блендером, мясорубкой, электрошашлычницей и фритюром.
Расположение розеток на фартуке
Разъем питания в рабочей зоне кухни нужен для бытовых приборов, которые стоят на столешнице. Не нужно забывать выключатели, которые активируют декоративную подсветку или измельчитель мусора. О проводке для этих потребителей лучше позаботиться заранее.
- Удобнее всего размещать розетки на кухонном фартуке группами по 2-3 штуки;
- Если кухня большая: Г-образная или П-образная – правильно будет расположить бытовую технику с разделением по типу, например, чайник рядом с кофеваркой, а мультиварку рядом с йогуртницей;
- От плиты и мойки нужно отступить 200мм, так как пользоватся электроточкой будет не удобно: у мойки мешает кран, а над варочной поверхностью декоративная рамка быстро загрязняется или обугливается;
- Лучше сделать два блока по два гнезда в разных концах кухни, чем единый блок на четыре.
ВАЖНО! Если планируется установить непрозрачную стеновую панель, то на стадии замеров можно попросить мастера добавить или убавить количество розеток.
От существующих гнёзд штробится стена и протягивается провод до новой электроточки. При установке кухонного фартука лишние подрозетники закрываются, а следы протяжки кабеля прячутся под стеновой панелью.Высота розеток на фартуке для кухни
Расстояние от чистового пола до рабочей поверхности находится в диапазоне между 850-950мм в зависимости от роста пользователя. Разъем 220V нельзя располагать вплотную к столешнице, пользоваться им будет не удобно и это может привести к попаданию воды внутрь. Не следует забывать про кухонный плинтус – для его установки нужно оставить расстояние, обычно от 15 до 30мм. Ошибкой будет монтировать розеточную рамку вплотную к бортику для кухни – выглядит это не эстетично и доставляет сложности при уборке.
Оптимальная высота розеток на кухонном фартуке 950-1050мм от чистового пола до центра электроточки или на расстоянии 100мм от столешницы.
ВАЖНО! Кухонные салоны, специализирующиеся на продаже корпусной мебели на заказ, предоставляют подробный план расположения всех ключевых элементов кухни, в том числе и рекомендации по расстановке электроприборов.

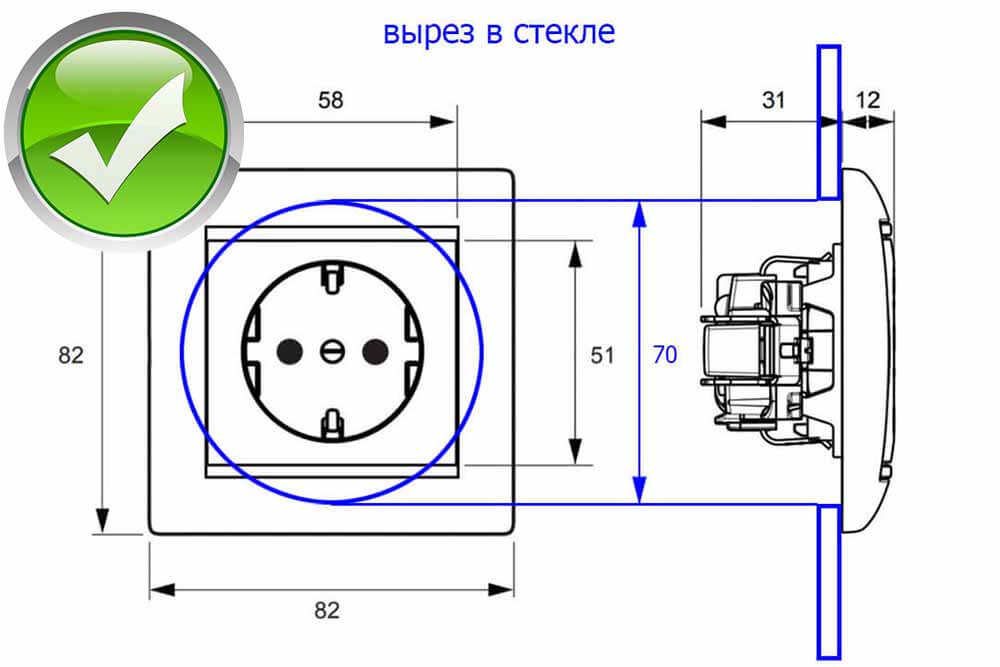

Размеры отверстия под розетки в фартуке
Стандартные размеры отверстий в фартуке из стекла (для пластиковых и МДФ фартуков размеры аналогичны):
одинарная электроточка – 70х70мм
блок из двух (2х) – 140х68мм
блок из трех (3х) – 210х68мм
блок из четырех (4х) – 280х68мм
блок из пяти (5х) – 350х68мм
Встречаются нестандартные гнёзда или другие электроприборы, встраиваемые в розеточные подстаканники: регуляторы теплого пола или блоки управления кондиционером, которые имеют бОльшие размеры и для их успешного монтажа делается точный замер по месту. Сюда же относятся вилки на 380V для электроплит старого образца.
Отверстие под розетку в фартуке из стекла можно вырезать на специальном оборудовании до закалки. Любая попытка сделать отверстие в готовом изделии приведет к взрыву изделия, и оно распадется на маленькие осколки.
На производстве используется ЧПУ для раскроя листового стекла, что позволяет точно сделать отверстия и вырезы на кухонном фартуке и успешно его смонтировать.
Нанесение декоративных покрытий: покраски или УФ-печати — производится уже после обработки и закаливания стекла.
Розетки в кухонном фартуке из пластика или МДФ вырезаются при монтаже на объекте. Можно перенести координаты электроточки с помощью рулетки или использовать шаблон и лазерный уровень. Отверстие легко сверлится насадкой для дрели или перфоратора диаметром 68мм (D=68). Последующая сборка производится так же как и у стеклянных стеновых панелей.
ВАЖНО! У опытных мастеров может возникнуть вопрос: почему размер отверстия под розетку в стеклянном фартуке 68мм, а не 70? Все просто: стандартный разъем питания имеет монтажную планку 70мм и, если в стекле сделать вырез такого же размера, электроточка будет проваливаться внутрь, что помешает корректной установке.
Как установить розетку на фартук?
Разъемы питания собираются поверх фартука в предварительно вырезанные отверстия. Не нужно беспокоиться, что будет виден край выреза.
У каждой встроенной электроточки есть декоративная рамка, которая с запасом закрывает отверстие под нее. Для розеточных блоков на 2, 3, 4 или 5 разъемов есть декоративные наладки, которые устанавливаются уже после сборки внутренней части.
От правильного монтажа розеток на стеклянный фартук зависит безопасность эксплуатации. Для этого нужно: правильно подключить провода, соблюдая полярность: заземление, фаза и ноль — и закрепить электроточку в подрозетнике саморезами и распорными лапками, при этом не допускается использовать деревянные подкладки, колышки или штапики.
ВАЖНО! Розеточные стаканы подбирают под тип стены — подрозетники для бетона не будут надежно держаться в гипсокартонной стене.
Накладная розетка на фартуке
Встречаются такие ситуации, когда на кухне установлена накладная розетка и переделывать на встроенную нет ни желания, ни времени. Для монтажа такой конструкции достаточно замерить координаты расположения провода и отверстий для крепежа.
При сборке накладной розетки провод продергивается через отверстия в фартуке, а розеточный блок фиксируется на стене саморезами. Такой способ так же позволяет изменить местоположение разъемов питания на более удобный для хозяйки.
ВАЖНО! Если у вас установлена стеновая панель и необходимо добавить разъем 220V в рабочую зону, оптимальное решение – удлинитель, который хорошо приклеивается к стеклу на двухсторонний скотч. Останется только аккуратно уложить провод в плинтусе или кабель-канале.
Типовые ошибки и как их избежать
При расположении розеток на фартуке из стекла встречаются следующие ошибки:
Подрозетники не закреплены в стене => надежно закрепить при помощи алебастра или клея
Розеточные стаканы установлены не по уровню => разобрать и установить по уровню
Отверстия смещены относительно подрозетников => пробурить новые отверстия в стене, если невозможно, изготовить новую панель с правильными вырезами
После сборки выбивает автомат или нет тока => проверить правильность подключения, чтобы избежать ошибок рекомендовано фотографировать провода в гнезде
Слишком низко расположены электроточки => переносить, если это невозможно, то использовать удлинитель
Нет разъемов питания для бытовых приборов снизу: плита, посудомойка и т.
д. => протянуть удлинитель с соответствующим сечением провода
Вместо единого тройного блока используется одинарный + двойной разъем => эстетичнее выглядит единый блок на три гнезда
Малое число розеток ведёт к использованию тройников, что небезопасно => планировать количество разъемов с запасом
Отверстие в фартуке большего или меньшего размера => сделать вырез рекомендованного размера (см. здесь)
ВАЖНО! На стадии замеров стеклянной панели следует обсудить и согласовать все вырезы и отверстия – по месту добавить отверстие под розетку на скинали будет нельзя.
Розетки портят вид фартука?
Не все готовы жертвовать красотой ради удобства. Для некоторых заказчиков неприемлемо, чтобы розетки портили вид фартука, особенно это касается фотопечати. Вырез под электроточку закроет важный элемент рисунка, а вилки, торчащие из стены, еще больше усугубят картину.
В магазинах электрики огромный выбор скрытых розеток для кухни.
Ассортимент включает в себя выдвижные розеточные блоки для столешницы и шкафов разных форм, размеров и количестве возможных потребителей. Для их монтажа сверлится отверстие в столешнице или стенке навесного шкафа, и подключается провод нужного сечения.
ВАЖНО! Прежде чем делать вырез, убедитесь, что выдвижной блок в сложенном состоянии не будет мешать использованию шкафов.
Выводы
Розетки на кухонном фартуке из стекла – необходимая вещь в арсенале любой современной хозяйки. Главное, ответственно подойти к делу и учесть возможные ошибки. Очень важен этап планирования еще на стадии начала ремонта, тогда все работы пойдут как по маслу.
Вас волнует вопрос: как установить розетки на стеклянный фартук? Студия интерьерного стекла ИнтерГласс в Екатеринбурге в этом поможет. Наши мастера замерят и установят стеновые панели из закаленного стекла со всеми необходимыми вырезами.
Примеры вырезов под розетки в стекле
Типы электрических розеток — 15A 20A TL GFCI AFCI Round Square
Сравните типы электрических розеток, чтобы найти вилку или розетку подходящего размера для вашего дома или бизнеса.
Выберите розетку на 15 А, 20 А, TL (с замком), GFCI, AFCI, 120 В, 240 В, круглую или квадратную розетку в зависимости от потребностей, стиля и текущих соображений безопасности.
Основные типы розеток
Двойные розетки имеют центральное отверстие для винта.
Правильная пластина представляет собой двустороннюю крышку.
Уже довольно давно это стандартная розетка в домах США.
Каждая розетка в дуплексной розетке имеет длинную (нейтральную) прорезь (видна с правой стороны каждой вилки), более короткую (горячую) прорезь (показана слева) и полукруглое отверстие для заземления (вверху каждой розетки).
В некоторых очень старых домах вы можете найти винтажную квадратную розетку, подобную этой.
Типы блочных розеток
Современные розетки представляют собой устройства прямоугольной формы, которые подходят к кулисным крышкам.
Их часто называют блочными розетками, декораторскими розетками или розетками «Декора».
Термин «Декора» является торговой маркой Левитона, хотя он часто используется взаимозаменяемо с термином «рокер» для обозначения большего прямоугольного отверстия в пластине переключателя.
GFCI означает прерыватель цепи замыкания на землю. Этот тип розетки снизил риск поражения электрическим током за счет отключения питания, если он обнаружит, что электрический ток проходит через какой-либо ненормальный путь к земле (например, через воду или человека).
Он работает, контролируя количество тока, протекающего от горячего к нейтральному. Если устройство GFCI обнаруживает какой-либо дисбаланс, оно отключает цепь, отключая питание розетки.
Розетки GFCI имеют кнопки проверки и сброса в центре. Они необходимы в ванных комнатах, возле кранов на кухне и на открытом воздухе.
Правильная крышка представляет собой пластину кулисного переключателя.
AFCI (прерыватель цепи дугового замыкания) защищает от потенциальных электрических пожаров, обнаруживая искрение в проводке и розетках.
Когда электрические провода повреждаются (например, шнур будильника защемляется между мебелью и стеной), ток должен пройти через разрыв в проводе, чтобы замкнуть цепь.
Это основная причина электрических пожаров в домах.
РозеткиAFCI предназначены для обнаружения дугового разряда и отключения питания в случае обнаружения.
Сила тока розетки
Бытовые розетки выпускаются в версиях на 15 или 20 ампер, при этом 15 А является стандартом для американских домов.
Найдите горизонтальную прорезь, ответвляющуюся от одной из вертикальных прорезей, чтобы определить розетку на 20 А.
Розетки на 30 и 50 А используются для питания крупных бытовых приборов.
Эти емкости предназначены для сушилок в прачечных, плит на кухнях и больших электроинструментов, используемых в домашнем гараже.
Крышки розеток на 30 А.
Розетки с защитой от несанкционированного доступа
Розетки с защитой от несанкционированного доступа были созданы для безопасности детей.
Глядя на эти розетки, вы можете видеть, что внутри слотов есть механизм шторки, блокирующий доступ, если не вставлена двухштырьковая вилка.
Розетки с защитой от несанкционированного доступа (TR) помогают защитить детей, предотвращая попадание таких предметов, как невидимки или ключи.
Почему отверстия в розетках разного размера?
Если вы внимательно посмотрите на электрическую розетку, то заметите интересную деталь: два длинных и тонких разъема неодинаковы по размеру. Одно из двух лезвий немного шире на конце, чем другое. Если вы попытаетесь вставить большой штырь в меньшее отверстие, он не войдет. Почему это? Почему бы просто не сделать все вилки реверсивными, чтобы упростить подключение? Это было бы невероятно удобно, особенно для некоторых больших блоков питания, которые в наши дни входят в комплект некоторых наших гаджетов.
Для этого есть очень важная причина: безопасность. Почти каждый знает, что электричество, проходящее через ваши стены, может быть опасным при неправильном обращении, а конструкция наших розеток разработана таким образом, чтобы предотвратить случайное неправильное обращение с электричеством, которое может привести к серьезным травмам.
Почему розетки разных размеров?
Каждая электрическая цепь имеет две стороны: горячая сторона для провода под напряжением, по которому энергия передается от электрических линий к вашим розеткам для потребления, и нейтраль сторона, которая используется для замыкания цепи и позволяет использовать питание.
Давайте для демонстрации воспользуемся простым устройством вроде электрической лампы. Лампы настроены таким образом, что переключатель на стороне патрона лампочки подключает или отключает питание, подключая или отключая горячую сторону цепи. Горячая линия подключается к маленькому штырьку на задней стороне розетки, а металлическая резьба — к нейтральной стороне.
Однако вместо того, чтобы маленький штифт на задней части патрона лампочки был горячей стороной, как обычно, когда вы подключаете устройство задом наперёд, на резьбовое гнездо подается напряжение и он функционирует как горячая сторона. Это может быть опасно, потому что к этой металлической розетке гораздо легче случайно прикоснуться, что может привести к довольно серьезному удару током.
Поэтому инженерам пришла в голову идея сделать нейтральный штырь на каждой вилке чуть шире горячего штыря, а отверстие для нейтрального штыря в каждой розетке сделать немного шире горячей стороны.
Как насчет вилок с лезвиями одинаковой ширины?
Если вы обратили внимание, вы могли заметить, что у вас есть несколько устройств, которые можно подключать в любом направлении, потому что оба контакта вилки имеют одинаковую ширину. Не будет ли это невероятно небезопасно? Не обязательно. Хотя это может быть потенциально небезопасно для чего-то вроде лампы с питанием от переменного тока, устройства, которым требуется постоянный ток, должны инвертировать входящую мощность от вашей стены, прежде чем ее можно будет использовать в первую очередь.
Эти устройства подают переменный ток через цепь, известную как инвертор для создания постоянного тока, который затем используется самим устройством (часто при гораздо более низком напряжении).
Из-за переменного характера переменного тока электрический ток течет одинаково в обоих направлениях, поэтому на самом деле не имеет значения, от какого контакта ваше зарядное устройство получает питание, которое оно использует. Поскольку все это проходит через одну и ту же схему выпрямителя , все они точно так же инвертируются в постоянный ток, и поэтому нет опасности подключить его штырями в любом отверстии вашей вилки.
Почему один штырь электрической вилки больше?
Большинство вилок имеют два штыря: провод питания и нейтральный провод. Горячий провод — меньший из двух, и именно этот штырь нужно вставлять в розетку первым. Больший нейтральный штырь замыкает цепь и позволяет безопасно передавать электричество от электрической системы дома к прибору.
Поляризованные незаземляющие вилки имеют только один провод на замыкание. Чтобы убедиться, что этот штырь правильно вставлен в розетку, нейтральный штырь должен быть больше, чем горячий провод. Когда вилка вставлена в розетку, она замыкает цепь от горячего гнезда к нейтральному гнезду, так что электричество может безопасно поступать от электрической системы дома к прибору. Эта быстрая подача электричества запускает двигатель, нить накала, катушку или другой элемент процесса. Благодаря поляризованным вилкам без заземления мы можем спокойно пользоваться любимыми приборами!
Почему в некоторых домах есть двухконтактные розетки?
Розетки в домах, построенных до 1960-х годов, обычно двухштыревые. Хотя они не относятся к типу заземления, в Национальном электротехническом кодексе говорится, что их безопасно использовать, если они работают правильно. Вы можете проверить розетку с двумя контактами с помощью тестера цепи, чтобы убедиться, что ее безопасно использовать для небольших бытовых приборов и других предметов повседневного обихода.
Трехштырьковую вилку нельзя использовать с розеткой с двумя штырями, поэтому никогда не ломайте контакт заземления трехштырьковой вилки. Это может создать серьезную опасность поражения электрическим током. Следуя этим простым советам, вы сможете безопасно использовать двухконтактные розетки у себя дома.
Знакомство с торговыми точками в старых домах важно для тех, кто хочет купить или арендовать одну из этих квартир. Соблюдая надлежащий протокол безопасности, вы можете избежать несчастных случаев или травм.
Что делает третий выходной штырь?
Большинство ваших вилок, вероятно, имеют третий, меньший, полукруглый штырь, расположенный в нижней части вилки, в центре между двумя лезвиями. Этот третий штырь предназначен для заземляющего штыря, и он также является важной функцией безопасности:
- Цепь заземления связана с цепью нейтрали в распределительной коробке вашего дома или главной электрической цепью, создавая своего рода «предохранительный клапан» для вашей электрической системы.
- Если в устройстве происходит короткое замыкание или неисправность, штырь заземления создает путь с очень низким сопротивлением, по которому энергия может вернуться к вашему основному электрическому щиту, а затем в землю через систему заземления вашей электрической службы.
Почему некоторые вилки не имеют 3 штырьков?
Некоторые вилки или устройства не имеют 3 штырьков, потому что они нужны не каждому устройству. Например, устройства, сертифицированные как «с двойной изоляцией», не требуют заземления. В этих случаях безопасно использовать только два зубца.
Однако, если у вас есть устройство с третьим контактом, вам не следует ни в коем случае не отрезать или «удалять» его, чтобы вставить в двухштыревую розетку. Это потенциально может быть опасным и привести к пожару или травмам.
Вас беспокоит розетка в вашем доме? Хотите повысить безопасность, модернизировав свое оборудование или модернизировав панель выключателя? Позвоните электрикам A-TEMP Heating, Cooling & Electrical по телефону (503) 694-3396 сегодня.
